SAVO EC-AC MUUNNIN EC2AC (96000)
KÄYTTÖ– JA ASENNUSOHJEET
SISÄLLYSLUETTELO
TUOTEKUVAUS,
TOIMITUSSISÄLTÖ JA ASENNUS
Nämä käyttö– ja asennusohjeet koskevat Savon EC2AC muunninta.
TUOTEKUVAUS
EC2AC muunin (myöhemmin lyhyesti vain Muunnin) muuntaa Savon DUAL Modular liesikupujen antaman EC-ohjausjännitteen puhtaaksi siniaaltoamuotoiseksi AC-jännitteeksi, esivalituin jännitetasoin. Muunnin poistaa AC-moottoreiden kanssa usein esiintyvän sivuäänen (ns. ”sähkösirinä”), joka on ominaista tyristoriohjaukselle. Muunninta suositellaankin aina käytettävän, jos liesikuvulla ohjataan AC-tekniikan iv-koneita DUAL Modular liesikuvulla.
Muunnin kytketään ohjattavan AC iv-koneen ja liesikuvun väliin, AC iv-koneen ohjaussyöttöjohtoon. Huomioi Muuntimen maksimitehonantokyky eri jännitteillä (s.4). Muuntimelta otettava teho ei koskaan saa ylittää tyyppikilvessä mainittuja maksimiarvoja.
Tuotetta voi käyttää myös muiden valmistajien liesikupujen kanssa, kun yhteensopivuus jännitearvojen kanssa toteutuu.
TOIMITUSSISÄLTÖ

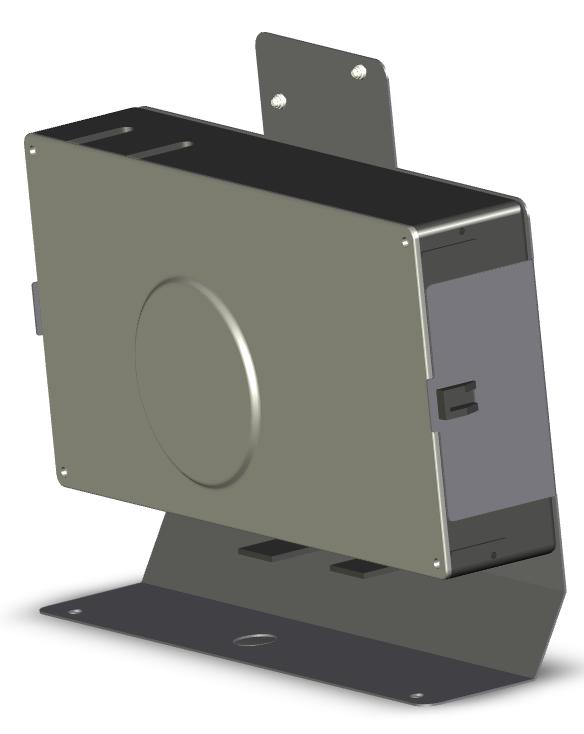

• EC2AC Muunnin kiinnitysrautoineen
• Paperiset käyttöohjeet
YLEISTÄ ASENNUKSESTA
Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista. Sähköverkon tehonsyöttökyvyn tulee vastata Muuntimen arvokilpeen merkittyä arvoa. Kytke Muunnin vain maadoitettuun pistorasiaan.
Mikäli Muuntimen virtajohto vahingoittuu, sen saa vaihtaa vain ammattimainen tekninen huoltopalvelu, näin vältetään mahdolliset vaaratilanteet. Korjaustyötä tehtäessä on Muunnin kytkettävä irti sähköverkosta.
HUOM.!
Sähköasennuksissa on aina noudatettava kaikkia voimassa olevia sähköasennus–ja viranomaismääräyksiä.
OMINAISUUDET
MUUNTIMEN OMINAISUUDET
Muunnin on suunniteltu ohjaamaan yksivaihemoottorisia AC-ilmanvaihtokoneita Savon
DUAL Modular liesikupujen kanssa. Muunnin kykenee ohjaamaan myös AChuippuimureita ja AC-kanavapuhaltimia. Muuntimen syöttämä maksimi lähtöteho (VA) riippuu valitusta AC-lähtöjännitteestä seuraavasti:
MUUNTIMEN LÄHTÖJÄNNITE [VAC] MUUNTIMEN MAX. LÄHTÖTEHO [VA]
• Muuntimessa on tehtaalla esiasennettu seuraavat ohjausjännitteet: 80, 120, 150 ja 230 VAC. Lisäksi varalla on 100 VAC, jonka voi kytkeä jonkin esivalitun jännitteen sijasta. Tämä edellyttää Muuntimen kuoren avaamista
• Muunnin ottaa verkosta max. 500W
• IP 20
• Muuntimen mukana ei tule asennuskaapeleita. Käytä AC-kytkentöihin esim. MMJ 3x1,5 tyyppistä kaapelia. EC-kaapelina käy myös sama MMJ tai mikä tahansa instrumentointikaapeli tms.
• Mitat: 240 x 160 x 60
HUOM.!
Riippuen siitä onko ohjaava liesikupu 3– vai 4-nopeuksinen, Muuntimen kytkentätapa on erilainen. Katso s. 7 ja 8.

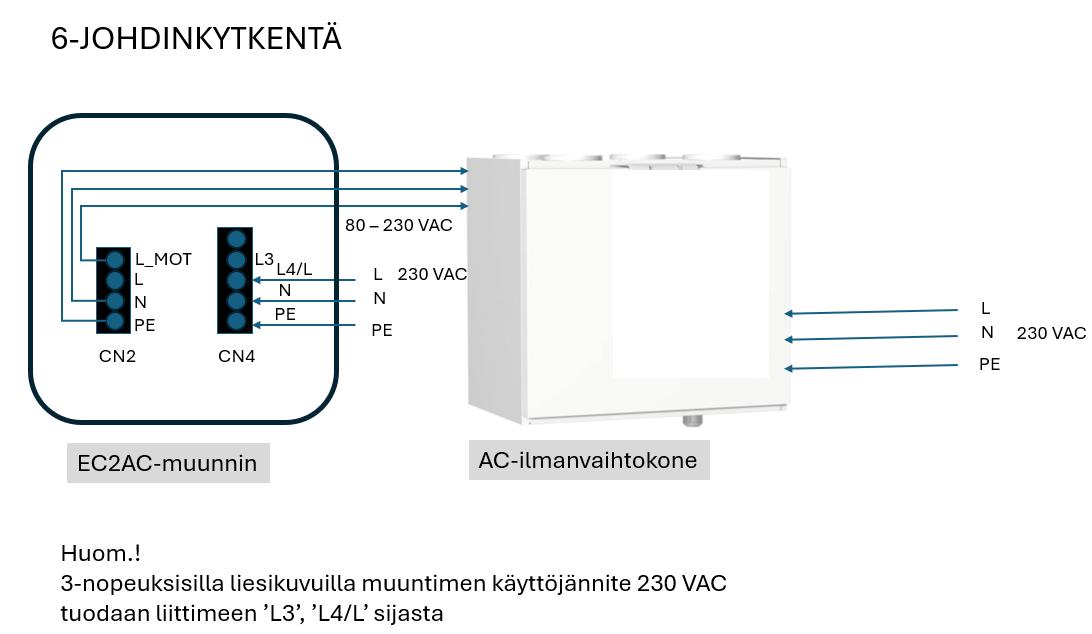

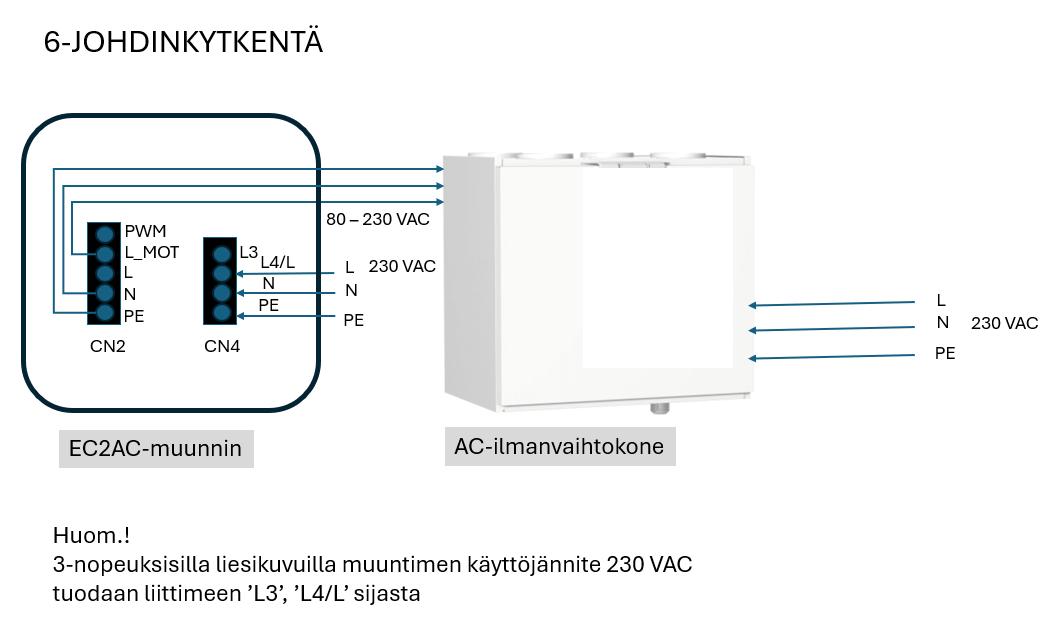

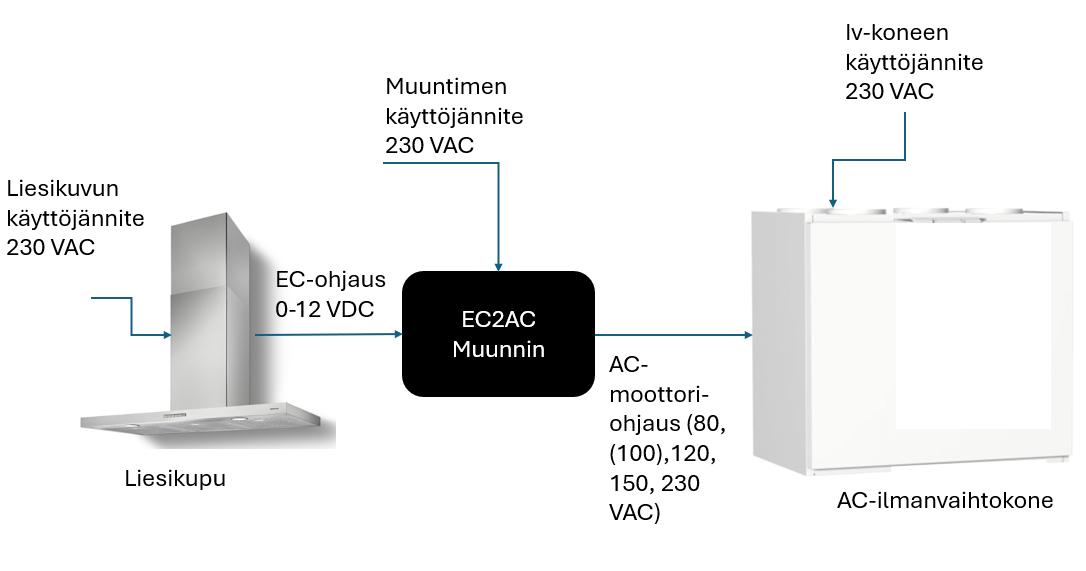

SYSTEEMIKUVA

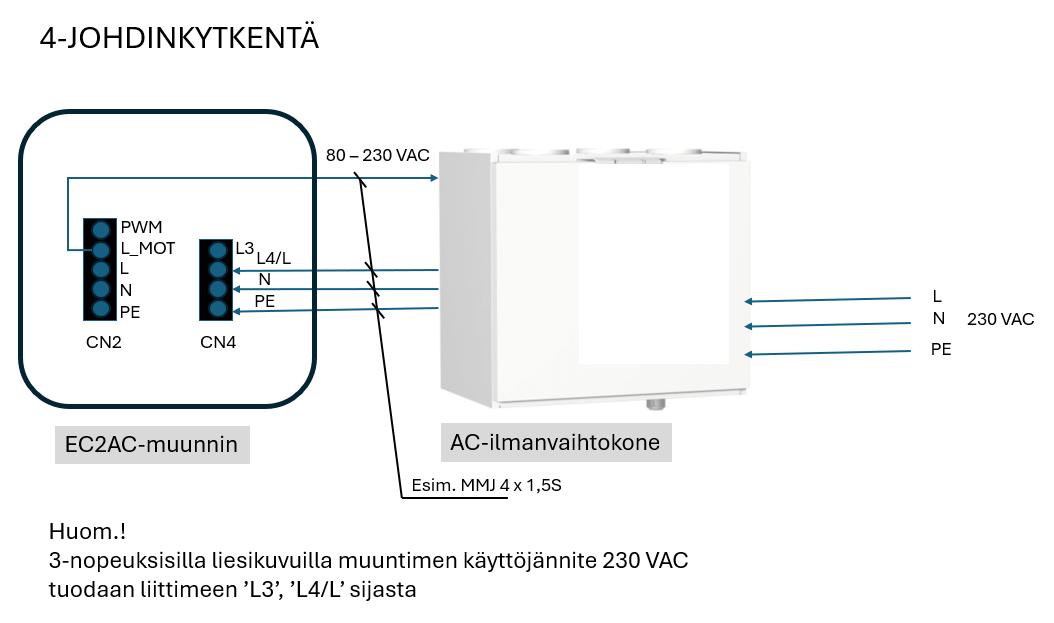

SÄHKÖKYTKENNÄT— EC-OHJAUSJÄNNITE
Muunnin on suunniteltu toimimaan EC-jänniteohjattuna. Tietty EC-jännite aktivoi muuntimelle ennalta valitun AC-moottoriohjausjännitteen.
Kolminopeuksiset liesikuvut:
NOPEUS EC-OHJAUSJÄNNITE [DC, PWM (TRMS)]
Nelinopeuksiset liesikuvut:
NOPEUS
MUUNTIMEN ACULOSTULOJÄNNITE [VAC]
-OHJAUSJÄNNITE [DC, PWM (TRMS)] MUUNTIMEN ACULOSTULOJÄNNITE [VAC]
Taulukoissa esitetyt EC-ohjausjännitearvot ovat DUAL Modular liesikupujen antamia tehdasasetusjännitearvoja. EC2AC muunnin hyväksyy myös näistä arvoista hieman poikkeavat arvot.

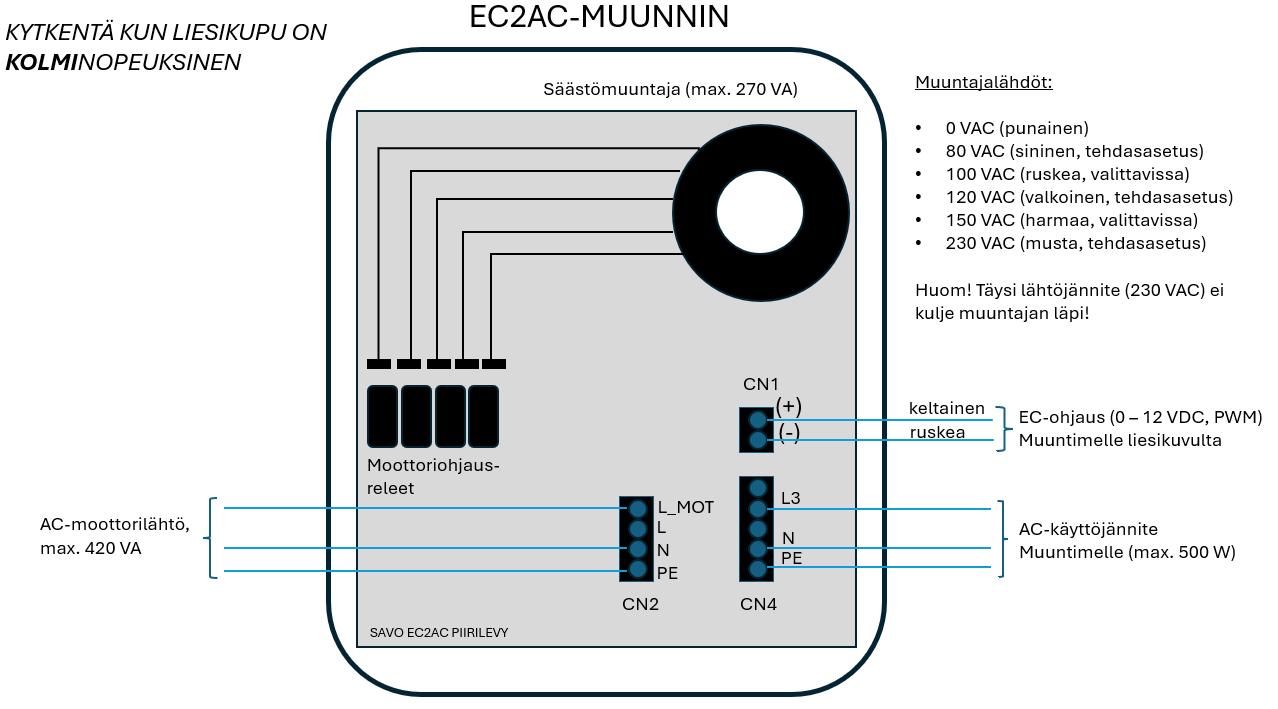

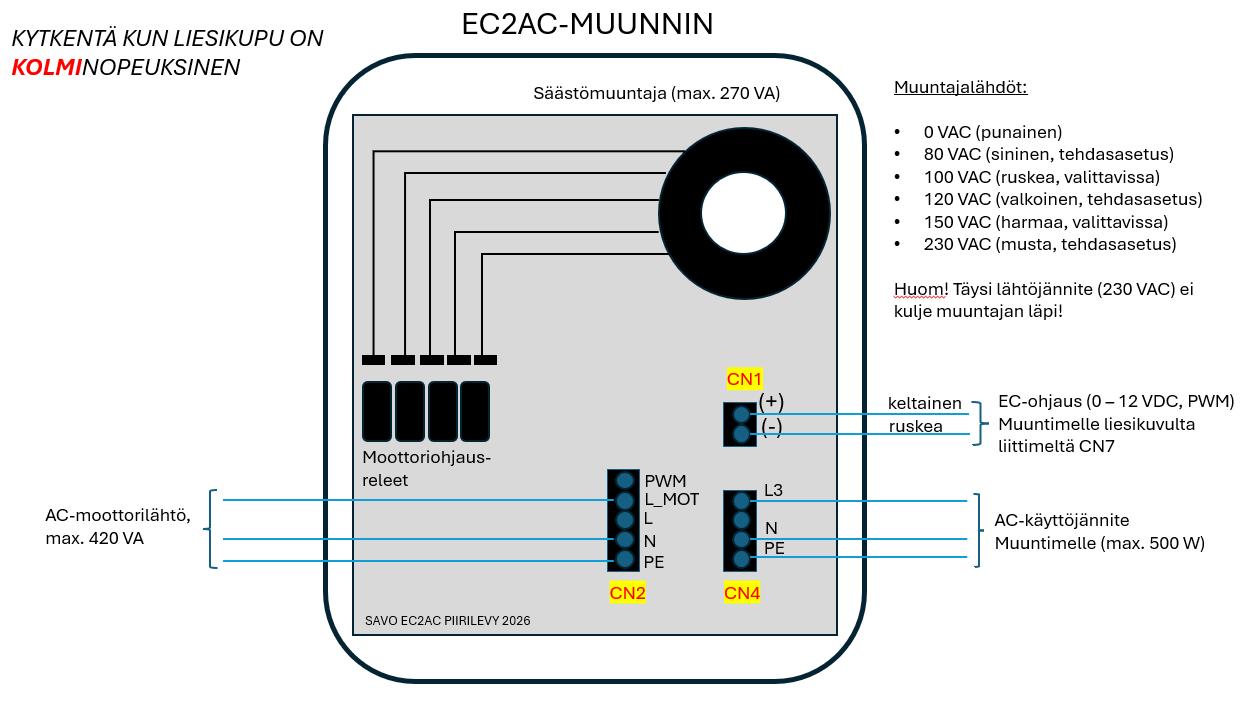

SÄHKÖKYTKENNÄT—
Kaikki sähköliitännät tehdään kotelon sisällä. Poista kotelon kansi avaamalla neljä ruuvia.
Säästömuuntajasta on neljä jänniteulostulovaihtoehtoa (80, 100, 120 ja 150 VAC). Suurimman nopeuden jännite (230 VAC) ohittaa säästömuuntajan. AC-käyttöjännite Muuntimelle kytketään kiinteällä sähkökytkennällä (rasia).

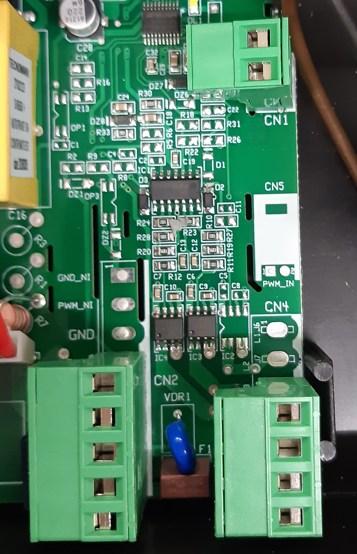

Kytkemätön 100 ja 150 VAC muuntajajännitelähtö voidaan ottaa käyttöön poistamalla ensin joku tehdasasetetuista jännitteistä ja korvaamalla se 100 tai 150 VAC jännitteellä. Jännitelähdöt ovat piirilevyllä pistoliittimillä. Vaihdon saa suorittaa vain alan sähköammattilainen!

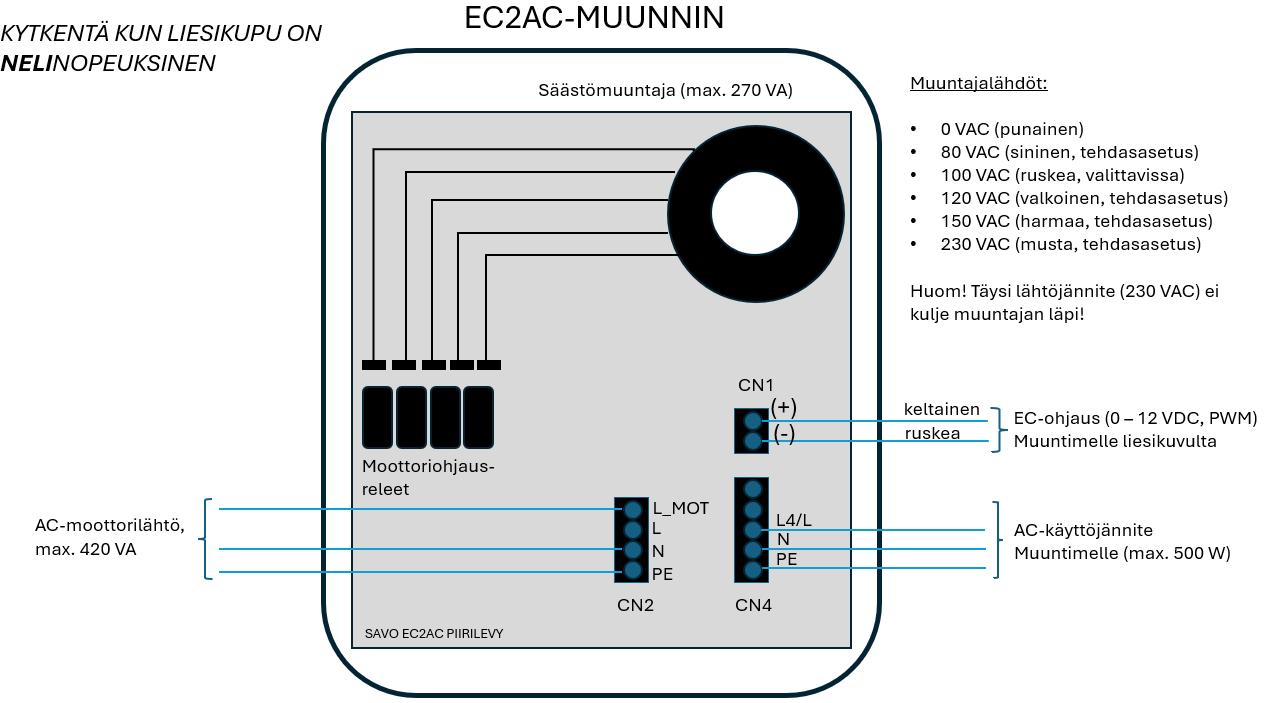

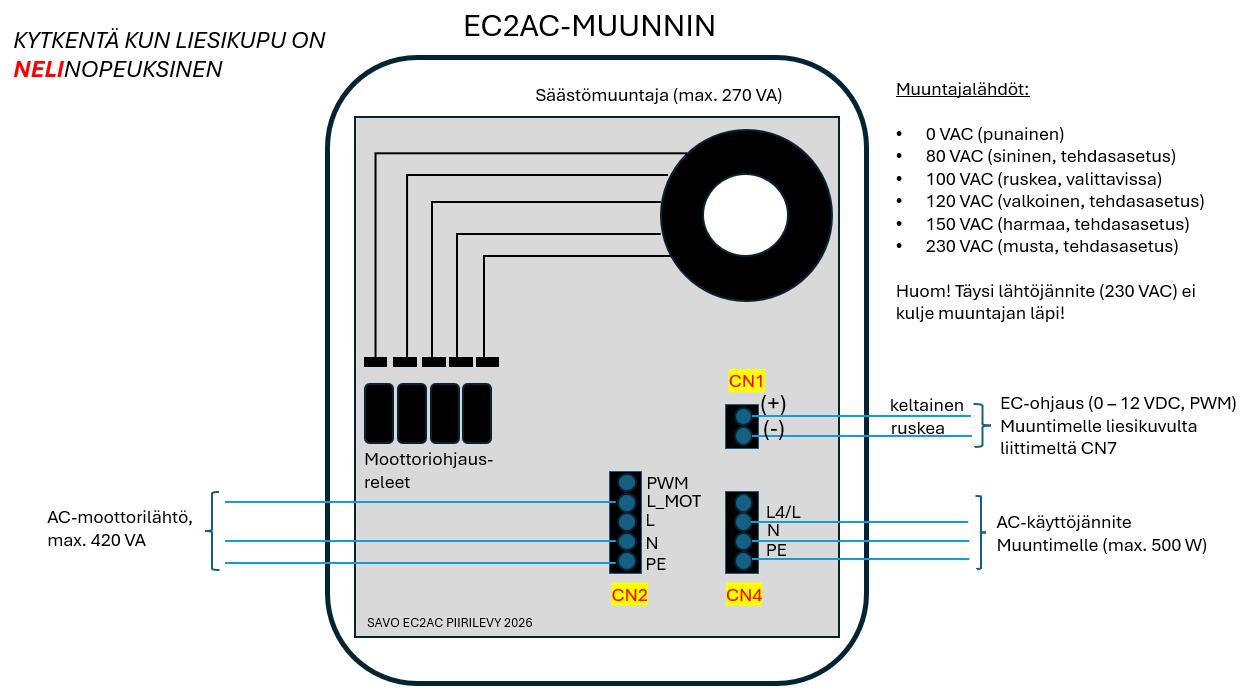

SÄHKÖKYTKENNÄT— NELINOPEUKSISET LIESIKUVUT
Kaikki sähköliitännät tehdään kotelon sisällä. Poista kotelon kansi avaamalla neljä ruuvia.
Säästömuuntajasta on neljä jänniteulostulovaihtoehtoa (80, 100, 120 ja 150 VAC). Suurimman nopeuden jännite (230 VAC) ohittaa säästömuuntajan. AC-käyttöjännite Muuntimelle kytketään kiinteällä sähkökytkennällä (rasia).
Kytkemätön 100 VAC muuntajajännitelähtö voidaan ottaa käyttöön poistamalla ensin joku tehdasasetetuista jännitteistä ja korvaamalla se 100 VAC jännitteellä. Jännitelähdöt ovat piirilevyllä pistoliittimillä. Vaihdon saa suorittaa vain alan sähköammattilainen!

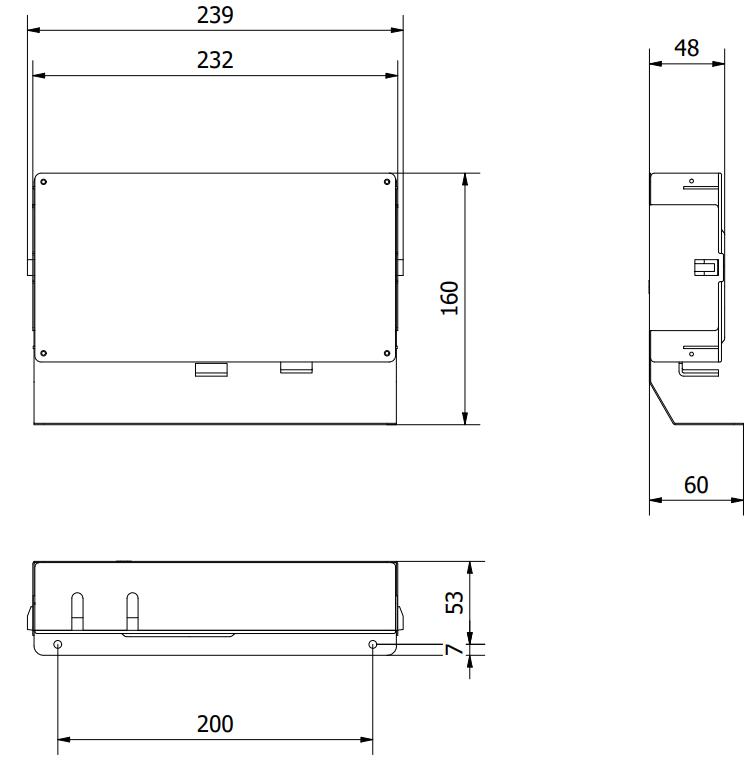

OSALUETTELO ja MITTAKUVA MITTAKUVAT
ASENNUS, HOITO, PUHDISTUS JA HUOLTO
Muunnin on kuivaan tilaan asennettava tuote (IP20). Tuotteen voi vapaasti asentaa sopivaksi todettuun paikkaan liesikuvun ja AC iv-koneen välille. Muuntimen asennussuunta on vapaa. Muunnin on asennettava niin, että muuntimessa syntyvä lämpö pääsee siirtymään ympäröivään ilmatilaan. Muuntimen pintalämpötila voi täyskuormalla olla max. n. 50 °C.
Muunnin ei tarvitse huoltoa tai puhdistusta. Muuntimessa ei ole huollettavia tai puhdistettavia osia. Sisäisiä kaapelointimuutoksia (tehdasjännitysasetusten vaihto) tehtäessä, suositellaan Muunnin aina irrotettavaksi verkkovirrasta ennen huoltotoimenpiteitä.
Mikäli epäilet Muuntimessa vikaa, ota yhteyttä Savon tekniseen tukeen.
Ylikuormitustilanteessa Muuntimen omasuoja voi katkaista moottorilähdön, tällöin tuotteelta pitää katkaista sähköt, jotta Muuntimen toiminta palaa entiselleen. Ohjattavan iv-koneen ottoteho (VA) ei saa koskaan ylittää Muuntimelle ilmoitettua maksimiantotehoa (270VA, 420 VA).
Muuntajan lähdössä on piirilevylle integroitu 4A sulake, joka hajoaa oikosulussa.
HUOM.!
Koska Muuntimen sisällä on vaarallisia jännitteitä, sen saa avata vain alan ammattilainen.
TYYPPIKILPI JA YHTEYSTIEDOT
LAITTEEN TUNNISTETIEDOT

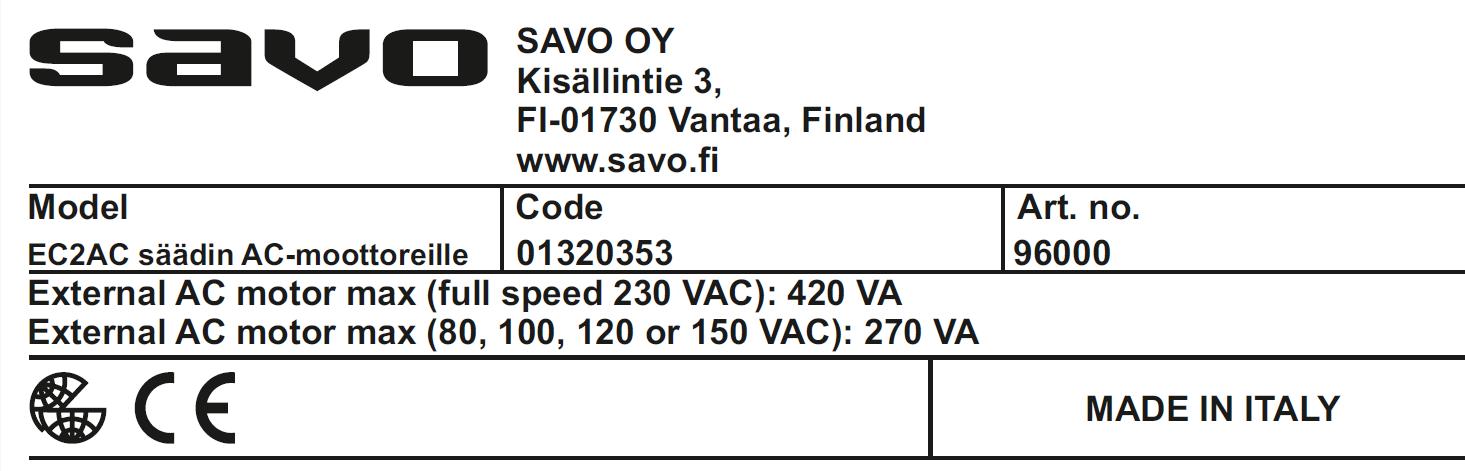

Tyyppikilpi
ASIAKASPALVELU
Sähköposti: info@savo.fi, huolto@savo.fi
Puh: 0207-181 450 Valtuutetut huoltoliikkeet verkkosivustollamme: www.savo.fi
TAKUUEHDOT www.savo.fi.
Huom.! Tälle tuotteelle myönnetään 2+1 vuoden täystakuu DUAL Modular liesikuvun kanssa käytettäessä, muuten takuu on 2 vuotta. Takuu ei kata väärinkäytöstä, asennusvirheistä tai ulkoisista syistä johtuvia vaurioita, kuten esim. ukkosvauriot. Katso tarkemmat takuuehdot Savon kotisivuilta.
VALMISTAJA
Savo Design & Technic Oy Kisällintie 3, 01730 VANTAA
Tämä laite on merkitty sähkö– ja elektroniikkalaiteromusta annetun Euroopan unionin direktiivin 2002/96/EY mukaisesti. Tämän tuotteen asianmukainen hävittäminen auttaa estämään mahdolliset kielteiset ympäristö– ja terveysvaikutukset, joita vääränlainen jätteenkäsittely voisi muutoin aiheuttaa. Tuotteeseen merkitty tunnus osoittaa, että tätä tuotetta ei saa käsitellä kotitalousjätteenä. Sen sijaan se tulle toimittaa sähkö–ja elektroniikkalaiteromun keräyspisteeseen. Tuote tulee hävittää paikallisten jätehuoltomääräysten mukaisesti. Lisätietoja tämän tuotteen käsittelystä, keräämisestä ja kierrätyksestä saa kunnan ympäristöviranomaisilta, jätehuoltoyhtiöstä ja liikkeestä, josta
