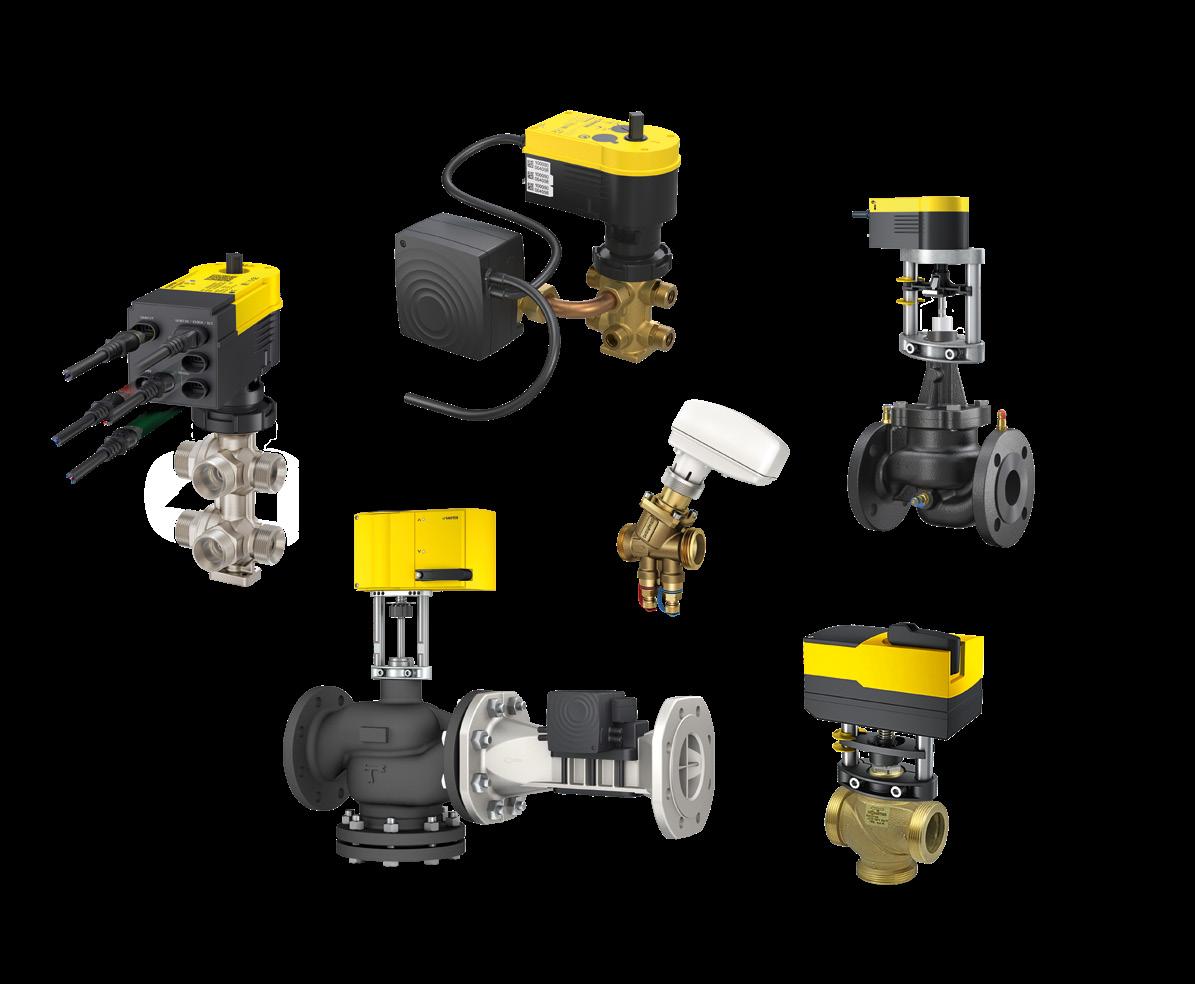

Vannes et servomoteurs
SAUTER Servomoteurs – Fiabilité et efficacité énergétique pour les systèmes CVC

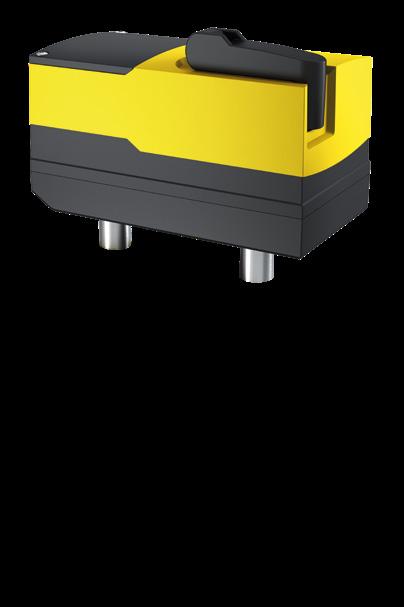

Smart Actuator, 3 en
1 : servomoteur et régulateur avec intégration
IoT.
Régulation intelligente de l’énergie dans les bâtiments modernes. En général, des systèmes d’automatisation complexes sont essentiels pour commander et contrôler les installations de chauffage et de ventilation ou leurs sous-ensembles. La planification, l’installation et la mise en service de ces installations sont non seulement chronophages, mais également coûteuses. Grâce à la numérisation dans les bâtiments, il est possible pour la première fois d’effectuer ces tâches directement et de manière autonome, avec un servomoteur : le Smart Actuator. Les applications testées et programmées dans le système Smart Actuator prennent en charge la mise en service facile et l’accès à distance pour le contrôle et la maintenance via les services cloud.
• Régulation décentralisée et autonome sans armoire de commande et unité de gestion locale
• Applications issues de la bibliothèque de solutions SAUTER pour le chauffage, la ventilation et l’automatisation de locaux
• Câblage sans erreur et économique grâce au système de connecteurs
• Mise en service par le biais de l’application smartphone
• Accès à distance aux applications et aux réglages opérationnels via le Cloud SAUTER
Création de l'application
Bibliothèque d'applications
Device management
à distance
Gestion technique du bâtiment
Vanne à boule 6 voies avec servomoteurs rotatifs électriques

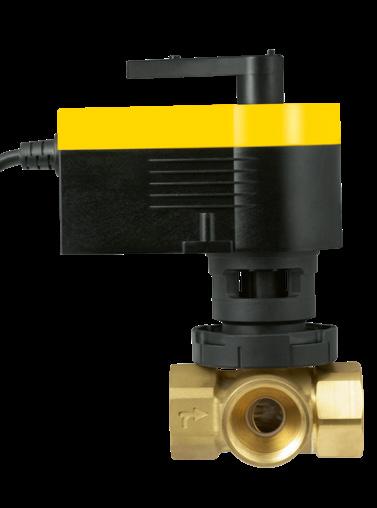

Petites vannes avec servomoteurs thermiques ou électriques
Vannes de régulation dynamique avec servomoteurs thermiques ou électriques

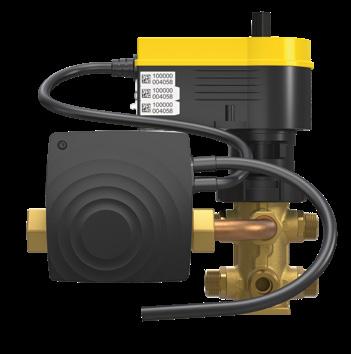

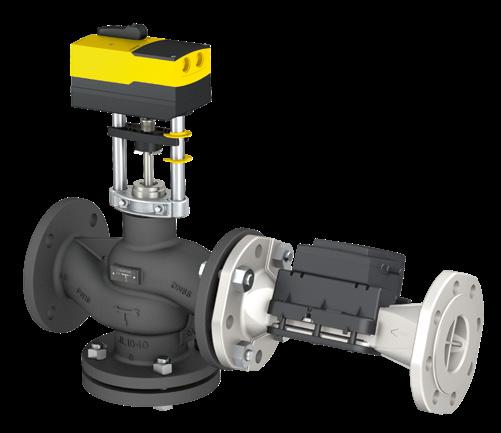

Système de régulation dynamique du débit avec mesure du débit par ultrasons
Vannes à boule avec servomoteurs rotatifs électriques
Vannes à brides et à filetage extérieur avec servomoteurs électriques

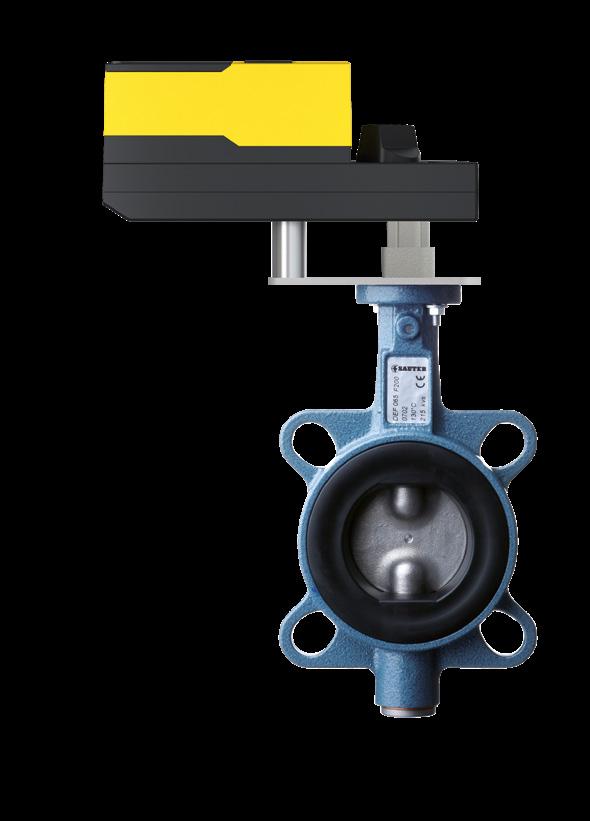

Vannes papillon avec servomoteurs rotatifs électriques

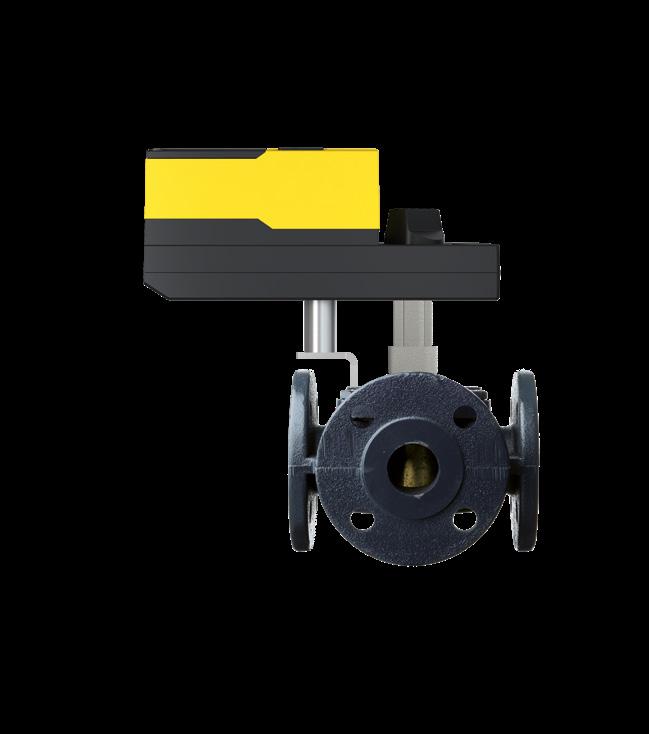

Vannes mélangeuses avec servomoteurs rotatifs électriques
Retrofit de servomoteurs électriques

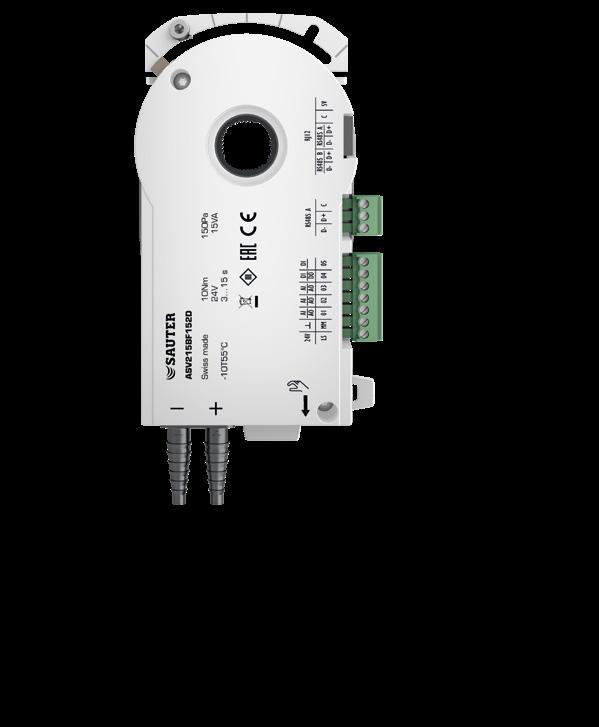

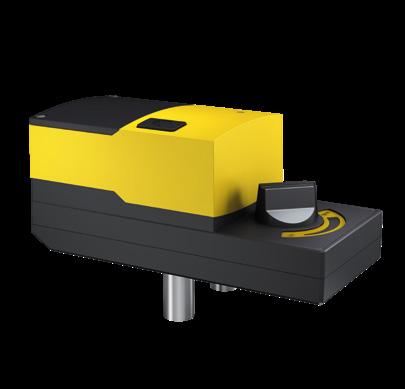

Servomoteurs de volets d’air et régulateurs de débit volumique
Annexe technique

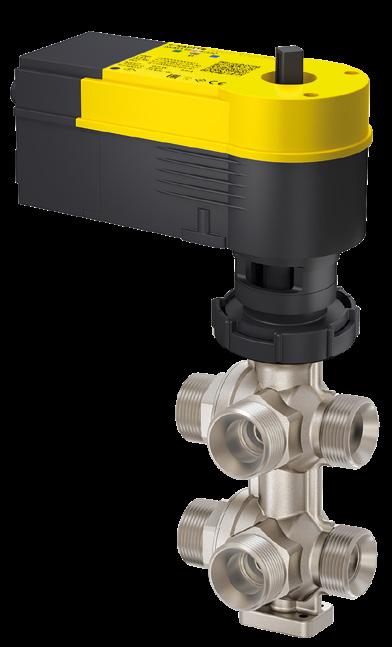

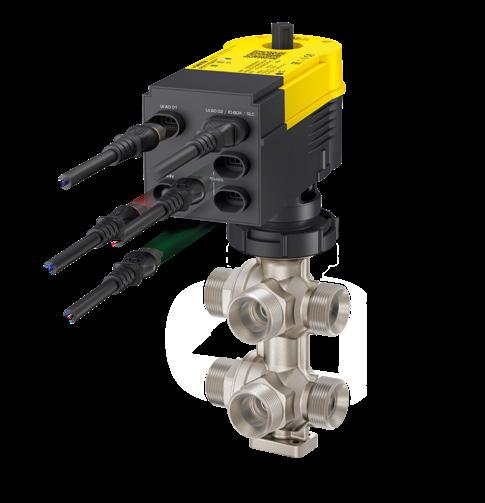

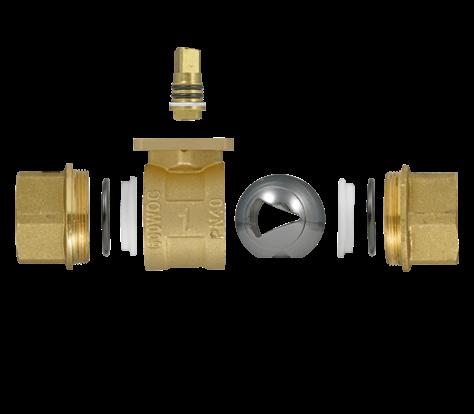

Vanne à boule 6 voies avec servomoteur rotatif électrique
Compacte, sûre et facile à installer : la vanne à boule 6 voies de SAUTER.
Chauffage et refroidissement avec une seule vanne à boule de régulation. La vanne à boule 6 voies de SAUTER offre une haute précision de régulation pour les plafonds chauds et froids et les ventilo-convecteurs à 4 tubes. Elle convient comme vanne à boule de régulation ou de commutation. Alors que les solutions traditionnelles peuvent comporter jusqu’à quatre vannes 2 voies, quatre servomoteurs et deux régulations, seuls une vanne à boule 6 voies et un servomoteur sont à présent requis. Grâce à sa structure compacte, elle peut en outre être installée sans problème dans les faux plafonds.
Sélection précise du débit.
La vanne à boule 6 voies, de diamètre nominal DN 15 ou DN 20, se compose de deux vannes à boule assemblées l’une à l’autre. Les deux alésages perpendiculaires des boules permettent de s’assurer qu’aucun mélange n’aura lieu entre les systèmes de chauffage et de refroidissement. Des diaphragmes permettent d’interpréter avec précision le débit maximal (Kvs). Il est ainsi possible, pour une même vanne à boule de régulation, de sélectionner des valeurs Kvs différentes pour le refroidissement et le chauffage et de les adapter de manière flexible aux conditions de fonctionnement. Il en résulte une régulation plus fiable et précise.
Pour augmenter davantage la précision de régulation, la vanne à boule 6 voies peut également être associée à une vanne de régulation SAUTER Valveco Compact (VDL) dynamique. Cette solution parfaite pour l’équilibrage hydraulique offre un surplus en termes de planification, d’installation et d’efficacité énergétique.
Vanne à boule 6 voies en laiton avec servomoteurs rotatifs
électriques
Série de modèles
Type
Version
Tension 230 VCA
24 VCA
24 VCC
Signal de positionnement 2 points l
3 points
0…10 V
4...20 mA
Rétrosignalisation 0...10 V
Temps de course [s]
Communication
1) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (bleu)
Vanne à boule 6 voies à filetage extérieur en fonte de laiton (F400) et fonte de laiton résistant à la dézincification (F4x1) PN16
Type DN Raccordement Kvs(1) Diaphragme Δpmax [bar] 6 voies
+5 °C…90 °C Filetage extérieur B2KL015F400 B2KL015F401 15
1) Il est possible de monter différents diaphragmes sur la même vanne à boule. Accessoires essentiels pour la vanne à boule 6 voies
Type Description
0378133 015 1 raccord à visser MS, joint plat G ¾" - R ½", pour B2KL015 et B2KL020F411
0378134 015 1 raccord à visser MS, joint plat G ¾" - manchon à souder, pour B2KL015 et B2KL020F411
0580240 002 Coquille d’isolation pour B2KL015
0580240 003 Coquille d’isolation pour B2KL020F411
0580090 001 Pince pour changement de diaphragme pour B2KL015 et B2KL020F411
0580240 001 Équerre de montage pour B2KL015 et B2KL020F411
0560332 015 Filtre en bronze, –10…150 °C, PN16, DN 15
0560332 020 Filtre en bronze, –10…150 °C, PN16, DN 20
0560332 025 Filtre en bronze, –10…150 °C, PN16, DN 25
Accessoires pour servomoteurs AKM
Type Description
0510480001 Contact auxiliaire inverseur simple pour servomoteurs de vanne à boule AKM 105/115
0510480002 Contact auxiliaire inverseur double pour servomoteurs de vanne à boule AKM 105/115
Accessoire pour servomoteur Smart Actuator AKM115SAF
Type Description

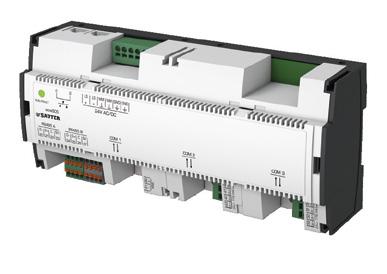

SAIO100F020 Module E/S, 5 × UI/AO, 3 × relais
05393601000 Bouchon obturateur pour le jeu de pièces de rechange IP54
EY-PS031F011 Alimentation, 110…240 VCA/24 VCC, 1,25 A, 30 W, montage sur rail DIN
EY-PS031F021 Alimentation, 110…240 VCA/24 VCC, 2,5 A, 60 W, montage sur rail DIN
EY-PS031F041 Alimentation, 110…240 VCA/24 VCC, 4 A, 100 W, montage sur rail DIN
EY-RU355* Terminal de commande, LCD, NTC, 5T
053060200** Câble vers Smart Actuator 24 V, extrémité ouverte bifilaire, connecteur à 2 pôles (rouge)
053060310** Câble vers U-E/S Smart Actuator, extrémité ouverte 3 fils, connecteur à 3 pôles (jaune)
053060320** Câble vers Smart Actuator Ni1000 −35…100 °C, connecteur à 3 pôles (blanc)
053060340** Câble vers Smart Actuator RS485, extrémité ouverte 3 fils, connecteur à 3 pôles (vert)
053060341** Câble vers Smart Actuator RS485, 3 fils, connecteur à 3 pôles (vert)
053060510** Câble vers U-E/S Smart Actuator, extrémité ouverte 3 fils, connecteur à 5 pôles (jaune)
053060530** Câble pour la connexion du Smart Actuator au boîtier E/S, connecteur à 5 pôles (bleu)
053060535** Câble vers Smart Actuator SLC, extrémité ouverte 5 fils, connecteur à 5 pôles (vert)
! Pour connaître les longueurs de câble disponibles, voir fiche technique 53.100
Construction compacte pour une régulation écoénergétique.
Servomoteur de petite vanne de qualité SAUTER.
L’AXT de SAUTER est l’évolution logique de la technologie de servomoteur thermique. D’une fiabilité absolue, il convainc dans la régulation impulsion-pause, même lorsque l’impulsion est de courte durée, de l’ordre de quelques secondes. En combinaison avec les vannes à courbe caractéristique exponentielle, il peut générer une régulation quasi continue. Son domaine d’application est la commande et la régulation de petites vannes et de répartiteurs de sol au sein de l’automatisation de locaux.
Installation en un clic.
L’AXS de SAUTER offre un système interne à protection électrique et un réglage automatique de la course. À cela s’ajoute la fonction First Open, qui permet une installation facile à l’aide d’une poignée. L’AXS de SAUTER est compatible avec la plupart des vannes des générations précédentes et de prestataires tiers. Ce servomoteur pour petite vanne démontre ici une intelligence de produit qui permet une configuration individuelle grâce à sa large gamme d’accessoires.

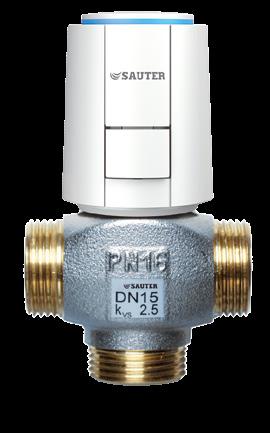

Petites vannes en fonte de laiton VUL/BUL avec servomoteurs thermiques ou électriques AXT, AXS, AXM
Série de modèles
Tension
Signal de positionnement
Poussée/N
Réarmement, au repos Tige de vanne rentrée (NO)
Tige de vanne sortie (NC)
Temps de course [s/mm]
Autres propriétés
1) AXT301F100/102 : câble de raccordement disponible en tant qu’accessoire
Petites vannes en fonte de laiton PN16 avec courbe caractéristique exponentielle
Petites vannes en fonte de laiton VUT/BUT avec servomoteurs thermiques ou électriques AXT, AXS, AXM
Série de modèles
Tension
Signal de positionnement
Poussée/N
Réarmement, au repos Tige de vanne rentrée (NO)
Tige de vanne sortie (NC)
Temps de course [s/mm]
Autres propriétés
1) AXT301F100/102 : câble de raccordement disponible en tant qu’accessoire
Petites vannes en fonte de laiton PN16 avec courbe caractéristique exponentielle

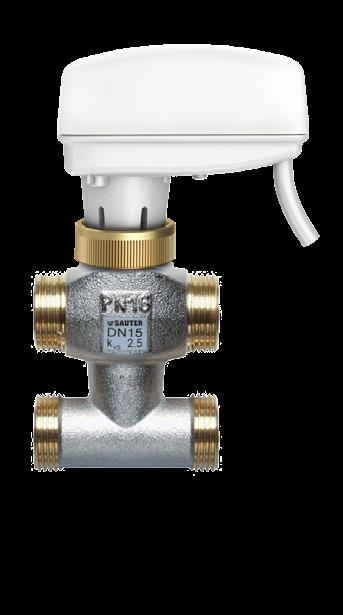

3 voies avec dérivation en T
2 °C…120 °C Filetage extérieur
Accessoires essentiels pour petites vannes
Filtre, PN16, –10…150 °C
Type Description
0560332015 Filtre en fonte rouge, taille de maille 0,5 mm, PN16, –10…150 °C, IG G½"
0560332020 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G¾"
Accessoires pour petites vannes VUL et BUL
Type Description
0378133010 1 raccord à visser en laiton, joint plat, IG G½" - AG R¾"
0378133015 1 raccord à visser en laiton, joint plat, IG G¾" - AG R½"
0378133020 1 raccord à visser en laiton, joint plat, IG G1" - AG R¾"
0378134010 1 raccord à braser d = 12 mm, joint plat, IG G½"
0378134015 1 raccord à braser d = 15 mm, joint plat, IG G¾"
0378134020 1 raccord à braser d = 22 mm, joint plat, IG G1"
0378135010 1 raccord à visser à bague de serrage d = 15 mm, joint plat, IG G½"
0378145015 1 raccord à visser à bague de serrage d = 15 mm, joint plat, IG G¾"
0378145020 1 raccord à visser à bague de serrage d = 22 mm, joint plat, IG G1"
Accessoires pour servomoteurs AXT 301/311
Type Description
0550389K008 Adaptateur VA80, kit de 5 pièces, gris blanc, M30x1,5, SM = 10,5 mm, pour AXT 3/AXS 3
0550389K010 Adaptateur VA41, kit de 5 pièces, vert foncé, M30x1,5, SM = 9,5 mm, pour AXT 3/AXS 3
0550389K908 Couvercle de protection avec adaptateur VA 80H-SK (0550389K008), pour AXT 301
0550600202 Câble de raccordement PVC, 2 m, pour AXT301F10, blanc
0550600212 Câble de raccordement sans halogène, 2 m, pour AXT 301 F10., blanc
0550600502 Câble de raccordement PVC, 5 m, pour AXT 301 F10, blanc
0550600512 Câble de raccordement sans halogène, 5 m, pour AXT 301 F10., blanc
Accessoires pour servomoteurs AXS 315
Type Description
0550389K008 Adaptateur VA 80, kit de 5 pièces, gris blanc, M30x1,5, SM = 10,5 mm, pour AXT 3/AXS 3
0550389K010 Adaptateur VA 41, kit de 5 pièces, vert foncé, M30x1,5, SM = 9,5 mm, pour AXT3/AXS 3
0550600103 Câble de raccordement PVC, 1 m, pour AXS 315S, blanc
0550600113 Câble de raccordement sans halogène, 1 m, pour AXS 315S, blanc
0550600114 Câble de raccordement sans halogène + rétrosignalisation, 1 m, pour AXS 315S, blanc
0550600203 Câble de raccordement PVC, 2 m, pour AXS 315S, blanc
0550600213 Câble de raccordement sans halogène, 2 m, pour AXS 315S, blanc
0550600214 Câble de raccordement sans halogène + rétrosignalisation, 2 m, pour AXS 315S, blanc
0550600503 Câble de raccordement PVC, 5 m, pour AXS 315S, blanc
0550600513 Câble de raccordement sans halogène, 5 m, pour AXS 315S, blanc
0550600514 Câble de raccordement sans halogène + rétrosignalisation, 5 m, pour AXS 315S, blanc
Accessoires pour servomoteurs AXM 217
Type Description
0550603001 Câble 24 V, PVC, enfichable, 3 m pour AXM 217F
0550603003 Câble 230 V, PVC, enfichable, 3 m pour AXM 217F
0550603004 Câble 230 V, PVC, enfichable, 7 m pour AXM 217F
Accessoires pour servomoteurs AXM 217S
Type Description
0550603009 Câble 24 V, PVC, enfichable, 3 m pour AXM 217S
0550603012 Câble 24 V, sans halogène, enfichable, 7 m pour AXM 217S
Accessoires pour servomoteurs AXF 217S
Type Description
0550360010 Configurateur pour petites vannes AXF217S (signal de positionnement, sens d’action, courbe caractéristique, position de secours)

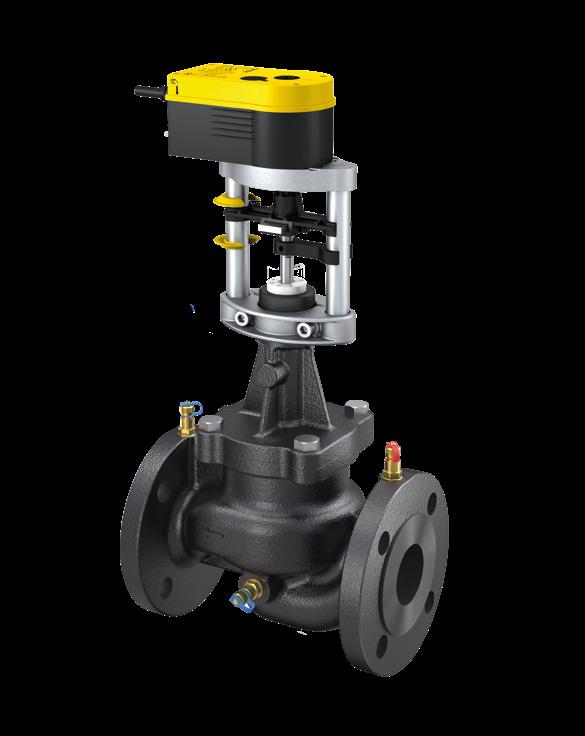

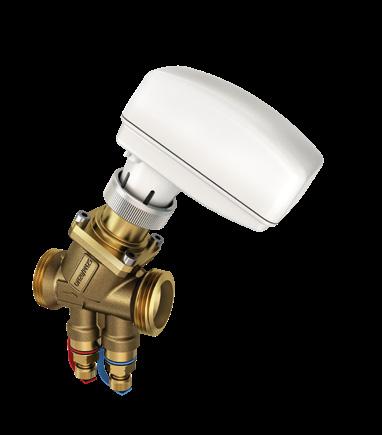

SAUTER Valveco compact : la vanne aux talents multiples.
Compensation des variations de pression. Adaptation des rapports hydrauliques. Les vannes SAUTER Valveco compact sont indispensables lorsqu’il s’agit d’assurer le bon équilibre d’une installation hydraulique. Ces vannes de régulation sont véritablement polyvalentes, car elles combinent trois fonctions de manière compacte dans une même vanne, qu’il s’agisse d’arrêter un débit volumique ou de maintenir une valeur de débit constante. La vanne SAUTER Valveco compact compense de manière sûre et fiable les fluctuations de pression et assure des conditions hydrauliques équilibrées dans votre installation grâce à sa fonction de résistance variable. Combinée aux servomoteurs thermiques ou électriques AXT / AXS / AXM / AXF /AVM, elle est une vanne de sécurité ultra-moderne destinée à de nombreuses applications de chauffage et de refroidissement.
Installation et maintenance nécessitant peu de travail.
Grâce au principe du « trois en un », vous réduisez le nombre total de vannes à installer, et donc également les travaux de montage et de maintenance. L’équilibrage hydraulique automatique rend superflu tout réajustage manuel. Pour vérifier et régler la pression différentielle optimale de manière aisée sur le site, les vannes SAUTER Valveco compact sont disponibles avec des prises de mesure de pression.
Nos vannes multifonctions assurent non seulement une régulation exacte de la température, mais aussi une courbe caractéristique précise. Tout risque de suralimentation est ainsi éliminé et l’efficacité énergétique de votre installation est augmentée.
SAUTER Valveco compact

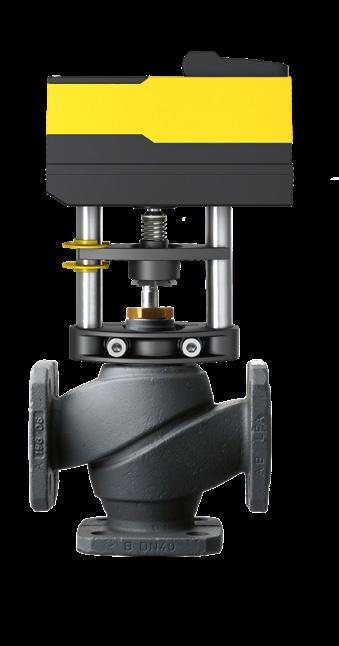

Vannes de régulation dynamiques VDL avec servomoteurs thermiques ou électriques AXT, AXS, AXM, AXF, AVM
de positionnement
[mm]
Réarmement, au repos Tige de vanne rentrée (NO)
Tige de vanne sortie (NC)
Temps de course [s/mm]
Autres propriétés 2) 3) 4)
1) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (bleu)
2) Communication BACnet MS/TP, MQTT
3) Communication BACnet IP, MQTT
4) Pour le montage sur VDL010…VDL032, commandez également l’accessoire 0510390067
5) AXT301F100/102 : câble de raccordement disponible en tant qu’accessoire Vanne
Les valeurs indiquées s’appliquent à l’utilisation comme vanne mélangeuse (contre la pression). Vous trouverez des valeurs pour l’utilisation comme vanne de distribution (avec la pression), de plus amples informations et des données techniques contractuelles dans la fiche technique correspondante (PDS, Product Data Sheet). Série
SAUTER Valveco compact
Vannes de régulation dynamiques VDL avec servomoteurs électriques
Série de modèles
Type
Tension
Signal de positionnement 2 points
Poussée [N]
Course [mm]
Réarmement au repos Tige de vanne rentrée (NO)
Tige de vanne sortie (NC)
Temps de course [s/mm]
Autres propriétés
1) Pour le montage sur VDL040/VDL050F201, commandez également l’accessoire 0510390029
2) Pour le montage sur VDL040/VDL050F201, commandez également l’accessoire 0510390041
3) Pour le montage sur VDL050…VDL080F601*, commandez également l’accessoire 0510390028
4) Accessoire opt. 0500570003, module 230 V pour servomoteurs de vanne AVM 321S et AVM 322S
5) Accessoire opt. 0372332001, module 230 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
6) Accessoire opt. 0500570001, module énergétique pour servomoteurs de vanne AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
Vanne de régulation dynamique en fonte sphéroïdale PN25 avec courbe caractéristique
1) Les modèles VDL250 et VDL300 ne peuvent être combinés qu’avec le modèle AVM 234SF132 et le kit d’adaptation 0510390053 !
Accessoires essentiels pour Valveco compact
Filtre, PN16, –10…150 °C
Type Description
0560332015 Filtre en fonte rouge, taille de maille 0,5 mm, PN16, –10…150 °C, IG G½"
0560332020 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G¾"
0560332025 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1"
0560332032 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1¼"
0560332040 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1½"
0560332050 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G2"
Accessoires et servomoteurs AVM 215…R, AVM 322…R et AVM 234S
Type Description
0510390028 Set de montage pour vannes SAUTER VDL jusqu’à une course de 20 mm, bride DN50 à DN80 avec AVM 322(S)..R
0510390029 Set de montage pour vannes SAUTER VDL, course de 15 mm, filetage DN40 et DN50 avec AVM 215(S)..R
0510390041 Set de montage pour vannes SAUTER VDL, course de 15 mm, filetage DN40 et DN50 avec AVM 322(S)..R
0510390053 Set de montage pour vannes SAUTER VDL, course de 48 mm, bride DN100 et DN300 avec AVM/AVF 234S
0500570003 Module 230 V pour servomoteurs de vanne AVM 321S et AVM 322S
0500570001 Module énergétique pour servomoteurs de vanne AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
0372332001 Module 230 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
Accessoire pour servomoteur Smart Actuator AVM 115SAF
Type Description
SAIO100F020 Module E/S, 5 × UI/AO, 3 × relais
EY-PS031F011 Alimentation, 110…240 VCA/24 VCC, 1,25 A, 30 W, montage sur rail DIN
EY-PS031F021 Alimentation, 110…240 VCA/24 VCC, 2,5 A, 60 W, montage sur rail DIN
EY-PS031F041 Alimentation, 110…240 VCA/24 VCC, 4 A, 100 W, montage sur rail DIN
EY-RU355* Terminal de commande, LCD, NTC, 5T

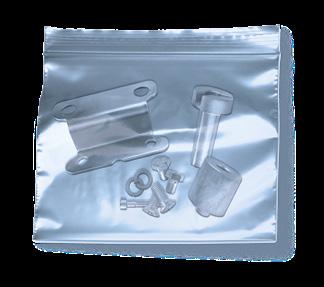

0510390067 Set de montage pour vannes SAUTER VDL, courses de 5,0 et 5,5 mm avec AVM 105 et AVM 115SAF (max. 250 N)
053060200** Câble vers Smart Actuator 24 V, extrémité ouverte bifilaire, connecteur à 2 pôles (rouge)
053060310** Câble vers U-E/S Smart Actuator, extrémité ouverte 3 fils, connecteur à 3 pôles (jaune)
053060320** Câble vers Smart Actuator Ni1000 −35…100 °C, connecteur à 3 pôles (blanc)
053060340** Câble vers Smart Actuator RS485, extrémité ouverte 3 fils, connecteur à 3 pôles (vert)
053060341** Câble vers Smart Actuator RS485, 3 fils, connecteur à 3 pôles (vert)
053060510** Câble vers U-E/S Smart Actuator, extrémité ouverte 3 fils, connecteur à 5 pôles (jaune)
053060530** Câble pour la connexion du Smart Actuator au boîtier E/S, connecteur à 5 pôles (bleu)
053060535** Câble vers Smart Actuator SLC, extrémité ouverte 5 fils, connecteur à 5 pôles (vert)
05393601000 Bouchon obturateur pour le jeu de pièces de rechange IP54
! Pour connaître les longueurs de câble disponibles, voir fiche technique 53.100
Accessoires pour servomoteurs AXT 301/311
Type Description
0550389K008 Adaptateur VA80, kit de 5 pièces, gris blanc, M30x1,5, SM = 10,5 mm, pour AXT 3/AXS 3
0550389K010 Adaptateur VA41, kit de 5 pièces, vert foncé, M30x1,5, SM = 9,5 mm, pour AXT 3/AXS 3
0550389K908 Couvercle de protection avec adaptateur VA 80H-SK (0550389K008), pour AXT 301
0550600202 Câble de raccordement PVC, 2 m, pour AXT301F10, blanc
0550600212 Câble de raccordement sans halogène, 2 m, pour AXT 301 F10., blanc
0550600502 Câble de raccordement PVC, 5 m, pour AXT 301 F10, blanc
0550600512 Câble de raccordement sans halogène, 5 m, pour AXT 301 F10., blanc
Accessoires pour servomoteurs AXS 315
Type Description
0550389K008 Adaptateur VA 80, kit de 5 pièces, gris blanc, M30x1,5, SM = 10,5 mm, pour AXT 3/AXS 3
0550389K010 Adaptateur VA 41, kit de 5 pièces, vert foncé, M30x1,5, SM = 9,5 mm, pour AXT3/AXS 3
0550600103 Câble de raccordement PVC, 1 m, pour AXS 315S, blanc
0550600113 Câble de raccordement sans halogène, 1 m, pour AXS 315S, blanc
0550600114 Câble de raccordement sans halogène + rétrosignalisation, 1 m, pour AXS 315S, blanc
0550600203 Câble de raccordement PVC, 2 m, pour AXS 315S, blanc
0550600213 Câble de raccordement sans halogène, 2 m, pour AXS 315S, blanc
0550600214 Câble de raccordement sans halogène + rétrosignalisation, 2 m, pour AXS 315S, blanc
0550600503 Câble de raccordement PVC, 5 m, pour AXS 315S, blanc
0550600513 Câble de raccordement sans halogène, 5 m, pour AXS 315S, blanc
0550600514 Câble de raccordement sans halogène + rétrosignalisation, 5 m, pour AXS 315S, blanc
Accessoires pour servomoteurs AXM 217
Type Description
0550603001 Câble 24 V, PVC, enfichable, 3 m pour AXM 217F
0550603003 Câble 230 V, PVC, enfichable, 3 m pour AXM 217F
0550603004 Câble 230 V, PVC, enfichable, 7 m pour AXM 217F
Accessoires pour servomoteurs AXM 217S
Type Description
0550603009 Câble 24 V, PVC, enfichable, 3 m pour AXM 217S
0550603012 Câble 24 V, sans halogène, enfichable, 7 m pour AXM 217S
Accessoires pour servomoteurs AXF 217S
Type Description
0550360010 Configurateur pour petites vannes AXF217S (signal de positionnement, sens d’action, courbe caractéristique, position de secours)
Système dynamique de régulation du débit avec mesure de débit par ultrasons
SAUTER eValveco :
Un maximum de confort pour un minimum de coûts énergétiques.
Installations hydrauliques dynamiques sous contrôle avec SAUTER eValveco Les réseaux étant très ramifiés, il est souvent difficile d’accroître l’efficacité énergétique des systèmes de chauffage et de refroidissement grâce à des débits volumiques constants, et donc de fournir la quantité d’énergie requise. Le système de régulation du débit SAUTER eValveco permet de répondre à ce problème.
La combinaison d’une vanne 2 voies d’une vanne à boule 6 voies avec une mesure précise du débit ultrasonique en temps réel peut être facilement intégrée dans le système d’automatisation de bâtiments via Modbus ou BACnet. Le réglage des paramètres s’effectue depuis le système de GTB central. De plus, il est possible de consulter en temps réel un aperçu de la consommation énergétique réelle par pièce, sur un ordinateur, une tablette ou un téléphone portable. L’accès en ligne à toutes les données pertinentes de l’installation simplifie entre autres la recherche des défauts.
SAUTER eValveco offre des avantages de taille à tous les groupes d’utilisateurs. Sa grande transparence sur l’état de l’installation et sa faible consommation énergétique répondent aux exigences d’une gestion moderne de l’énergie. Les coûts et l’énergie économisés pendant la phase de construction grâce à SAUTER eValveco se répercutent tout au long du cycle de vie d’un bâtiment. Cette solution se définit donc plutôt comme un investissement à long terme.
SAUTER eValveco
Système de régulation dynamique du débit avec vanne 2 ou 6 voies et collecte des données énergétiques
Système de régulation dynamique du débit PN16
2 voies
1) Débit minimum pouvant encore être régulé.
2) Débit maximal atteint à une pression différentielle de 1 bar (100 kPa).
Accessoires
essentiels
Filtre, PN16, –10…150 °C
Type
pour eValveco
Description
0560332015 Filtre en fonte rouge, taille de maille 0,5 mm, PN16, –10…150 °C, IG G½" 0560332020 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G¾" 0560332025 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1"
Accessoire pour UVC 102 MF065 et UVC 102 MF080
Type
Description
0500240001 Pièce intermédiaire pour fluide de 100 °C à 150 °C pour AVM 322(S) 0378369101 Presse-étoupe de rechange complet pour DN 65…150
Précision de régulation et débit élevé : vannes à boule à 2 et 3 voies de SAUTER.
Le perfectionnement d’un principe éprouvé.
Le corps des vannes à boule SAUTER est confectionné en laiton DZR de haute qualité. Cela permet de multiples applications. La boule en laiton DZR présente une surface chromée et polie. Ses excellentes qualités physiques offrent non seulement une précision de régulation inégalée, mais aussi un concept modulaire flexible.
Polyvalente et fonctionnelle dans de nombreux domaines d’application :
• Combinaison avec ou sans rappel par ressort
• Assemblage simple sans outil
• Placer le servomoteur sur la vanne à boule, tourner l’anneau à baïonnette jusqu’au verrouillage : c’est prêt
• Modification du temps de course et de la courbe caractéristique possible
• Détection des servomoteurs 2 points, 3 points ou à commande continue
• Fonction antiblocage disponible
• Montage des servomoteurs avec rappel par ressort « normally closed » ou « normally open »
Servomoteurs
Vannes à boule
Vanne à boule de régulation VKR/BKR avec filetage intérieur en laiton DZR avec servomoteurs rotatifs électriques
Série de modèles
Tension
Signal de positionnement 2 points
Régulateur intégré avec IoT et cloud
Couple de rotation [Nm]
Réarmement, au repos Angle de rotation 0°/90°
Temps de course [s/90°]
Autres propriétés
1) Communication BACnet MS/TP, MQTT
2) Communication BACnet IP, MQTT
3) Pour le montage sur vanne à boule, commandez également l’accessoire 0510240001
4) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (bleu)
Vanne à boule avec filetage intérieur ISO en fonte de laiton DZR PN40 et courbe caractéristique exponentielle
2 voies
Vanne à boule d’arrêt/à boule de commutation avec filetage intérieur en laiton DZR avec servomoteurs rotatifs électriques
Régulateur intégré avec IoT et cloud
Couple de rotation [Nm]
Réarmement, au repos Angle de rotation 0°/90°
Temps de course [s/90°]
Autres propriétés
1) Communication BACnet MS/TP, MQTT
2) Communication BACnet IP, MQTT
3) Pour le montage sur vanne à boule, commandez également l’accessoire 0510240001
4) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (bleu)
Vanne à boule d’arrêt/à boule de commutation avec filetage intérieur ISO en fonte de laiton DZR PN40
Vanne à boule de régulation VKRA/BKRA avec filetage extérieur en laiton DZR avec servomoteurs rotatifs électriques
intégré avec IoT et cloud
Couple de rotation [Nm]
Réarmement, au repos Angle de rotation 0°/90°
Temps de course [s/90°]
Autres propriétés
1) Communication BACnet MS/TP, MQTT
2) Communication BACnet IP, MQTT
3) Pour le montage sur vanne à boule, commandez également l’accessoire 0510240001
4) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (bleu)
Vanne à boule avec filetage intérieur ISO en fonte de laiton DZR PN40 et courbe caractéristique exponentielle
Vanne à boule d’arrêt/à boule de commutation en laiton DZR avec servomoteurs rotatifs électriques
intégré avec IoT et cloud
Couple de rotation [Nm]
Réarmement, au repos Angle de rotation 0°/90°
Autres propriétés
1) Communication BACnet MS/TP, MQTT
2) Communication BACnet IP, MQTT
3) Pour le montage sur vanne à boule, commandez également l’accessoire 0510240001
4) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (bleu)
Vanne à boule d’arrêt/à boule de commutation avec filetage extérieur ISO en fonte de laiton DZR PN40
Accessoires essentiels pour vannes à boule
Filtre, PN16, –10…150 °C
Type DN Description
0560332 015 15 Filtre en fonte rouge, taille de maille 0,5 mm, PN16, –10…150 °C, IG G½"
0560332 020 20 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G¾"
0560332 025 25 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1"
0560332 032 32 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1¼"
0560332 040 40 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1½"
0560332 050 50 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G2"
Accessoires pour vannes à boule VKx et BKx avec filetage intérieur
Type DN Description
0560284 015 15 1 raccord à visser en laiton, joint plat, IG G½" - AG R½"
0560284 020 20 1 raccord à visser en laiton, joint plat, IG G¾" - AG R¾"
0560284 025 25 1 raccord à visser en laiton, joint plat, IG G1" - AG R1"
0560284 032 32 1 raccord à visser en laiton, joint plat, IG G1¼" - AG R1¼"
0560284 040 40 1 raccord à visser en laiton, joint plat, IG G1½" - AG R1½"
0560284 050 50 1 raccord à visser en laiton, joint plat, IG G2" - AG R2"
Accessoires pour vannes à boule VKx et BKx avec filetage extérieur
Type DN Description
0361951 015 15 1 raccord à visser en laiton, joint plat, IG Rp½" - IG G1"
0361951 020 20 1 raccord à visser en laiton, joint plat, IG Rp¾" - IG G1¼"
0361951 025 25 1 raccord à visser en laiton, joint plat, IG Rp1" - IG G1½"
0361951 032 32 1 raccord à visser en laiton, joint plat, IG Rp1¼" - IG G2"
0361951 040 40 1 raccord à visser en laiton, joint plat, IG Rp1½" - IG G2¼" 0361951 050 50 1 raccord à visser en laiton, joint plat, IG Rp2" - IG G2¾"
Accessoires pour servomoteurs AKM 105, AKM 115 (S)
Type Description
0510240 019 Adaptateur de refroidissement, temp. de fluide < 5 °C pour vanne à boule VKR/BKR avec servomoteur pour vanne à boule AKM
0510240 011 Adaptateur de refroidissement, temp. de fluide < 5 °C pour vanne à boule VKR/BKR avec servomoteur pour vanne à boule AKF
0510420 001
Adaptateur de température, temp. de fluide > 100 °C pour VKR/BKR avec AKM et AKF
0510480 001 Contact auxiliaire inverseur simple pour servomoteurs de vanne à boule AKM 105/115
0510480 002 Contact auxiliaire inverseur double pour servomoteurs de vanne à boule AKM 105/115
Accessoire pour servomoteur Smart Actuator AKM115SAF
Type Description
SAIO100F020 Module E/S, 5 × UI/AO, 3 × relais
05393601000 Bouchon obturateur pour le jeu de pièces de rechange IP54
EY-PS031F011 Alimentation, 110…240 VCA/24 VCC, 1,25 A, 30 W, montage sur rail DIN
EY-PS031F021 Alimentation, 110…240 VCA/24 VCC, 2,5 A, 60 W, montage sur rail DIN
EY-PS031F041 Alimentation, 110…240 VCA/24 VCC, 4 A, 100 W, montage sur rail DIN
EY-RU355* Terminal de commande, LCD, NTC, 5T
053060200** Câble vers Smart Actuator 24 V, extrémité ouverte bifilaire, connecteur à 2 pôles (rouge)
053060310** Câble vers U-E/S Smart Actuator, extrémité ouverte 3 fils, connecteur à 3 pôles (jaune)
053060320** Câble vers Smart Actuator Ni1000 −35…100 °C, connecteur à 3 pôles (blanc)
053060340** Câble vers Smart Actuator RS485, extrémité ouverte 3 fils, connecteur à 3 pôles (vert)
053060341** Câble vers Smart Actuator RS485, 3 fils, connecteur à 3 pôles (vert)
053060510** Câble vers U-E/S Smart Actuator, extrémité ouverte 3 fils, connecteur à 5 pôles (jaune)
053060530** Câble pour la connexion du Smart Actuator au boîtier E/S, connecteur à 5 pôles (bleu)
053060535** Câble vers Smart Actuator SLC, extrémité ouverte 5 fils, connecteur à 5 pôles (vert)
! Pour connaître les longueurs de câble disponibles, voir fiche technique 53.100
Vannes à brides et à filetage extérieur avec servomoteurs électriques
Modèles robustes et combinaisons flexibles pour toutes les exigences : vannes à brides et à filetage de SAUTER.
La gamme complète de vannes de régulation. Que vous cherchiez des vannes filetées en fonte de laiton non dézincifiable ou vannes à brides en fonte grise, en fonte sphéroïdale ou en acier moulé, chez SAUTER, vous trouverez les produits qui conviennent parfaitement. Combinées aux servomoteurs de la commande à 2 ou 3 points ou de l’innovante SAUTER Universal-Technologie (SUT), elles constituent des appareils de réglage extrêmement compacts.
Le montage simple des deux composants et l’adaptation automatique à la course de la vanne vous facilitent l’installation et la mise en service. Tous les diamètres nominaux jusqu’à DN 50 sont pourvus d’une garniture d’étanchéité de qualité dans la soupape de vanne. Les diamètres nominaux à partir de DN 65 se distinguent par une surface d’étanchéité très précise en métal ou en acier inox. Même les exigences les plus élevées des fonctions de régulation et d’arrêt sont ainsi satisfaites.
Polyvalentes et flexibles.
La fiabilité des vannes SAUTER est garantie sur le long terme, même en cas de pressions différentielles élevées. De plus, vous conservez de la flexibilité si des réglages sont requis sur votre servomoteur SUT : outre la sélection de la courbe caractéristique, il est aussi possible d’adapter le temps de course et de définir le signal d’entrée. SAUTER vous offre ainsi une gamme complète de servomoteurs de vanne, pour des poussées comprises entre 250 N et 2 500 N et des vannes adaptées à toutes les applications.
Servomoteurs
Vannes

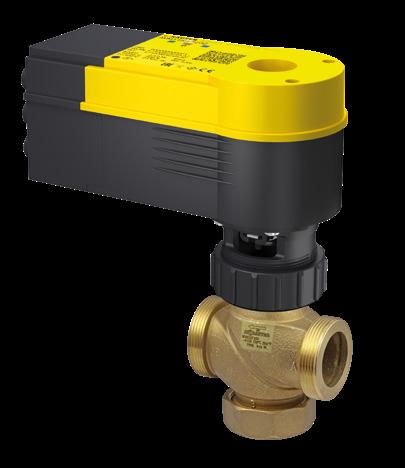

Vannes à filetage extérieur en laiton moulé VUN/BUN avec servomoteurs électriques
Série de modèles
Tension 230 VCA
Signal de positionnement 2 points
Régulateur intégré avec IoT et cloud
Poussée [N]
au repos Tige de vanne rentrée
de vanne sortie
de course [s/mm]
1) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (bleu).
2) Réglable sur 500 N par logiciel.
3) Accessoire opt. 0500570003, module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S
4) Accessoire opt. 0500570001, module énergétique pour servomoteurs de vanne AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
Vanne à filetage
Domaine d’application des vannes de régulation SAUTER en combinaison avec des servomoteurs électriques
Gamme de vannes/ vannes à boule
Gamme de servomoteurs
Fluide Plage temp.
Eau avec produit antigel (Glycol 20…55 %)
Eau froide
Eau chaude sanitaire
Eau surchauffée
Vapeur
°C
201…220 °C
221…230 °C
100…115 °C
116…130 °C
131…180 °C
181…200 °C
201…220 °C
221…240 °C
1 l Presse-étoupe PTFE 0560260001 utilisable uniquement jusqu’à DN 125 Modèle standard
Accessoire
Type
K1 0378284100
K2 0378284102
H1 0372249001
H2 0372249002
Description
Chauffage de presse-étoupe pour vannes VU./BU., 230 V, 15 W
Chauffage de presse-étoupe pour vannes VU./BU., 24 VCA, 15 W
Adaptateur de température, temp. de fluide > 100 °C pour AVM1./AVF12.
Adaptateur de température, temp. de fluide > 130 °C pour AVM1./AVF12.
H3 0372336180 Pièce intermédiaire pour fluide entre 130 °C et 180 °C pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
H4 0372336240 Pièce intermédiaire pour fluide entre 180 °C et 240 °C pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
H5 0500240001
Pièce intermédiaire pour fluide de 100 °C à 150 °C pour AVM 322(S)
H6 0500240002 Pièce intermédiaire pour fluide de 130 °C à 200 °C pour AVM 322(S)
H10 0510240011
H11 0510420001
H12 0510240019
Adaptateur de refroidissement, temp. de fluide < 5 °C pour vanne à boule VKR/BKR avec servomoteur pour vanne à boule AKF
Adaptateur de température, temp. de fluide > 100 °C pour VKR/BKR avec AKM et AKF
Adaptateur de refroidissement, temp. de fluide < 5 °C pour vanne à boule VKR/BKR avec servomoteur pour vanne à boule AKM
Variantes de
G1 0378373001
G2 0378373002
G3 0560260001
Presse-étoupe pour vannes VUS/BUS DN15 à DN50 en acier inoxydable avec joint graphite, temp. 220 °C à 260 °C
Presse-étoupe pour vannes VUS/BUS DN65 à DN100 en acier inoxydable avec joint graphite, temp. 220 °C à 260 °C
Presse-étoupe pour vannes VUG/BUG DN15 à DN150 en acier inoxydable/EPDM, temp. −10 °C à 150 °C (eau froide)
Avec joint à soufflet sur demande
Fonte sphéroïdale PN16
Fonte sphéroïdale PN25
Acier moulé PN40
Vannes à brides en fonte grise VUD/VQD/BUD/BQD avec servomoteurs électriques
Série de modèles
Signal de positionnement 2 points
3 points
intégré avec IoT et cloud
Poussée [N]
Réarmement, au repos Tige de vanne rentrée
Tige de vanne sortie
Temps de course [s/mm]
1) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (bleu)
2) Réglable sur 500 N par logiciel.
3) Accessoire opt. 0500570003, module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S
4) Accessoire opt. 0372332001, module 230 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
5) Accessoire opt. 0500570001, module énergétique pour servomoteurs de vanne AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
Vannes à brides en fonte grise, PN6, courbe caractéristique linéaire (F2**) et exponentielle (F3**)
Vannes à brides en fonte grise VUE/VQE/BUE/BQE avec servomoteurs électriques
Série de modèles
Signal de positionnement 2 points
3 points
intégré avec IoT et cloud
Poussée [N]
Réarmement, au repos Tige de vanne rentrée
Tige de vanne sortie
Temps de course [s/mm]
1) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (bleu)
2) Réglable sur 500 N par logiciel.
3) Accessoire opt. 0500570003, module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S
4) Accessoire opt. 0372332001, module 230 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
5) Accessoire opt. 0500570001, module énergétique pour servomoteurs de vanne AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
Vannes à brides en fonte grise, PN16/10, courbe caractéristique exponentielle (F3**)
Vannes
à
bride en fonte sphéroïdale VUG/BUG avec servomoteurs électriques
Série de modèles
Version
Signal de positionnement
Poussée [N]
Réarmement, au repos Tige de vanne rentrée
1) Accessoire opt. 0500570003, module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S
2) Accessoire opt. 0372332001, module 230 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
3) Accessoire opt. 0500570001, module énergétique pour servomoteurs de vanne AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
Vannes à brides en fonte sphéroïdale,
Vannes à bride, à compensation de pression, en fonte sphéroïdale VUP avec servomoteurs électriques
Série de modèles
Version
Signal de positionnement
[N]
Réarmement, au repos Tige de vanne rentrée
1) Accessoire opt. 0500570003, module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S
2) Accessoire opt. 0372332001, module 230 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
3) Accessoire opt. 0500570001, module énergétique pour servomoteurs de vanne AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
Vannes à brides en fonte sphéroïdale, PN25, à compensation de pression, courbe caractéristique exponentielle (F3**)
Bride 2 voies −10 °C…200 °C
Vannes à brides en acier moulé VUS/BUS avec servomoteurs électriques
1) Accessoire opt. 0500570003, module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S
2) Accessoire opt. 0372332001, module 230 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
3) Accessoire opt. 0500570001, module énergétique pour servomoteurs de vanne AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
Vannes à brides en acier moulé, PN40, courbe caractéristique exponentielle (F3**) et linéaire (F2**)
2 voies
Accessoires essentiels pour les vannes à brides et à filetage extérieur
Filtre, PN16, –10…150 °C
Type Description
0560332 015 Filtre en fonte rouge, taille de maille 0,5 mm, PN16, –10…150 °C, IG G½"
0560332 020 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G¾"
0560332 025 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1"
0560332 032 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1¼"
0560332 040 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G1½"
0560332 050 Filtre en fonte rouge, taille de maille 0,8 mm, PN16, –10…150 °C, IG G2"
Accessoires pour vannes avec course de 8 mm
Type Description
0361951 015 1 raccord à visser en laiton, joint plat, IG Rp½" - IG G1"
0361951 020 1 raccord à visser en laiton, joint plat, IG Rp¾" - IG G1¼"
0361951 025 1 raccord à visser en laiton, joint plat, IG Rp1" - IG G1½"
0361951 032 1 raccord à visser en laiton, joint plat, IG Rp1¼" - IG G2"
0361951 040 1 raccord à visser en laiton, joint plat, IG Rp1½" - IG G2¼"
0361951 050 1 raccord à visser en laiton, joint plat, IG Rp2" - IG G2¾"
Type Description
0372249 001
Adaptateur de température, temp. de fluide > 100 °C pour AVM1./AVF12.
0372249 002 Adaptateur de température, temp. de fluide > 130 °C pour AVM1./AVF12.
0378284 100 Chauffage de presse-étoupe pour vannes VU. /BU., 230 V, 15 W
0378284 102 Chauffage de presse-étoupe pour vannes VU. / BU., 24 VCA, 15 W
0372240 001 Réglage manuel pour distributeurs avec course de 8 mm, VUD/BUD, VUE/BUE, VUN/BUN
Accessoires pour vannes avec course à partir de 20 mm
Type Description
0372336 180 Pièce intermédiaire pour fluide entre 130 °C et 180 °C pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
0372336 240 Pièce intermédiaire pour fluide entre 180 °C et 240 °C pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
0378284 100 Chauffage de presse-étoupe pour vannes VU. /BU., 230 V, 15 W
0378284 102 Chauffage de presse-étoupe pour vannes VU. / BU., 24 VCA, 15 W
0500240 001 Pièce intermédiaire pour fluide de 100 °C à 150 °C pour AVM 322(S)
0500240 002 Pièce intermédiaire pour fluide de 130 °C à 200 °C pour AVM 322(S)
Accessoires pour servomoteurs AVM 234S, AVF 234S et AVN 224S
Type Description
0372332 001 Module 230 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
0372332 002 Module 110 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
0372333 001 2 contacts auxiliaires inverseurs réglables en continu pour les servomoteurs de vanne AVM/AVF 234S et AVN 224S
0372461 001 Module de commande forcée pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
Accessoire pour servomoteurs AVM 321, AVM 322
Type Description
0500420 002 Module 4…20 mA de rétrosignalisation pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
0500570 001
0500570 003
0510480 003
0510480 004
0510600 001
0510600 002
0510600 003
0510600 004
0510600 005
0510600 006
0510600 007
0510600 008
Module énergétique pour servomoteurs de vanne AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
Module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
Contact auxiliaire inverseur double pour servomoteurs de vanne AVM 215(S), AVM 321(S) avec course de 8 mm
Contact auxiliaire inverseur double pour servomoteurs de vanne AVM 215(S), AVM 322(S) avec course de 20 mm
Connecteur modulaire avec câble de 1,2 m, 3 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 1,2 m, 3 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 1,2 m, 6 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 1,2 m, 6 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 5 m, 3 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 5 m, 3 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 5 m, 6 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 5 m, 6 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Accessoires pour servomoteurs AVM 105, AVM 115
Type Description
0372145 001 Contact auxiliaire inverseur simple pour servomoteurs ASM/AVM 105/115
0372145 002 Contact auxiliaire inverseur double pour servomoteurs ASM/AVM 105/115
0372320 001 Clé 6 pans pour le réglage manuel des modèles ASM/AVM 105/115, 215
Accessoires pour servomoteurs AVF 124, AVF 125S
Type Description
0370881 001 Contact auxiliaire simple pour servomoteurs de vanne AVM/AVF 124/125
Accessoire pour servomoteur Smart Actuator AVM 115SAF
Type Description
SAIO100F 020 Module E/S pour Smart Actuator, 6 U-E/S (0…10 V, Ni1000, Pt1000, 100…2 500 Ω), 3 relais (contact inverseur, 10 A capacitif / 5 A inductif)
0530570010D Module d’alimentation avec alimentation 230 V/24 VCC, 15 VA pour Smart Actuator
05305700 20D Répartiteur avec alimentation 230 V/24 VCC, 100 VA pour Smart Actuator
EY-RU355F 052 Terminal de commande, LCD, NTC, 5T (+,-,HAUT,BAS,PRE), blanc
05306020 001
Câble vers Smart Actuator 24 V, L = 1,0 m, extrémité ouverte bifilaire, connecteur à 2 pôles (rouge)
05306031 001 Câble vers U-E/S Smart Actuator, L = 1,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (jaune)
05306032 001
05306034 001
05306034 105
05306051 001
05306053 001
Câble vers Smart Actuator Ni1000 −35… 100 °C, L = 1,0 m, connecteur à 3 pôles (blanc)
Câble vers Smart Actuator RS485, L = 1,0 m, extrémité ouverte 3 fils, connecteur à 3 pôles (vert)
Câble vers Smart Actuator RS485, L = 5,0 m, 3 fils, connecteur à 3 pôles (vert)
Câble vers U-E/S Smart Actuator, L = 1,0 m, extrémité ouverte 3 fils, connecteur à 5 pôles (jaune)
Câble pour la connexion du Smart Actuator au boîtier E/S, L = 1,0 m, connecteur à 5 pôles (bleu)
05306053 505 Câble vers Smart Actuator SLC, L = 5,0 m, extrémité ouverte 5 fils, connecteur à 5 pôles (vert)
Vannes papillon avec servomoteurs rotatifs électriques
Fiables dans tous les fluides : les vannes papillon à fermeture étanche de SAUTER.
Utilisables universellement et écoénergétiques.
Les vannes papillon de SAUTER sont des volets intermédiaires à bride polyvalents qui servent de robinetterie de régulation ou de coupure. Leur mode de fermeture, absolument étanche, fait baisser la consommation d‘énergie. Il est possible, si besoin, de raccorder des générateurs de chaleur/de froid aux chaudières ou aux installations frigorifiques. Si cela n’est pas nécessaire ou si une commutation doit être effectuée, la vanne papillon SAUTER sépare les boucles de manière étanche et sûre.
Un bon équipement pour la flexibilité et l’étanchéité.
Les vannes papillon sont parfaitement compatibles avec les servomoteurs rotatifs SAUTER. Elles sont si facilement maniables qu’il est même possible d’utiliser des servomoteurs avec seulement 15 ou 30 Nm. Le gabarit du volet est conçu pour s’adapter à des brides PN6, PN10 ou PN16. Afin de pouvoir utiliser simultanément différents fluides (tels que de l’eau, de l’air, des saumures, de l’eau avec des additifs ou autres), une manchette en EPDM garantit l’étanchéité du volet.
Vannes papillon en fonte grise DEF avec servomoteurs rotatifs ADM, ASM et ASF
de positionnement
Couple de rotation [Nm]
au repos
Autres propriétés Contacts auxiliaires Contacts auxiliaires, potentiomètre
1) Accessoire opt. 0500420002 module 4…20 mA de rétrosignalisation
Vanne papillon à fermeture hermétique PN16, bride PN6/10/16
Accessoires essentiels pour vannes papillon et servomoteurs
Type Description
0510240014 Set de montage de vannes papillon SAUTER DEF DN25 à DN65 avec ADM322
0510240015 Set de montage de vannes papillon SAUTER DEF DN80 et DN100 avec ADM322
0500420002 Module 4…20 mA de rétrosignalisation pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
0500570003 Module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
0510240031 Set de montage de vannes papillon SAUTER DEF DN25 à DN65 avec ADM333
0510240032 Set de montage de vannes papillon SAUTER DEF DN80 à DN125 avec ADM333
0510240033 Set de montage de vannes papillon SAUTER DEF DN150 et DN200 avec ADM333
0510240041 Set de montage de vannes papillon SAUTER DEF DN25 à DN65 avec ADM333 et levier manuel
0510240042 Set de montage de vannes papillon SAUTER DEF DN80 à DN125 avec ADM333 et levier manuel
0510240043 Set de montage de vannes papillon SAUTER DEF DN150 et DN200 avec ADM333 et levier manuel
0510420020 Relais parallèle pour commande à 3 points de plusieurs ADM333F
0510510010 Résistance de chauffe 3 W, 230 V, pour ADM333
0510510012 Résistance de chauffe 3 W, 24 V, pour ADM333
0372455001 Set de montage de vannes papillon SAUTER DEF DN25 à DN65 avec ASM 124/134
0372455002 Set de montage de vannes papillon SAUTER DEF DN80 et DN100 avec ASM 124 et DN80 à DN125 avec ASM 134
0372455003 Set de montage de vannes papillon SAUTER DEF DN150 et DN200 avec ASM 134
0370990001 Contact auxiliaire inverseur simple pour servomoteurs de volet ASM 124/134
0370990002 Contact auxiliaire inverseur double pour servomoteurs de volet ASM 124/134
0378113001 Set de montage de vannes papillon SAUTER DEF DN25 à DN100 avec ASF122/123
Pour les installations de chauffage, les habitations individuelles et les chauffages collectifs : servomoteurs rotatifs et vannes mélangeuses de SAUTER.
Vannes mélangeuses : la fiabilité pour des fonctions de chauffage stables. Les vannes mélangeuses de SAUTER sont utilisées pour la régulation de systèmes de chauffage et de refroidissement installés dans les immeubles. La version 3 voies s’utilise pour les fonctions de mélange et de commutation, tandis que la version 4 voies s’utilise en présence de températures élevées dans le circuit de retour. Toutes les variantes sont disponibles au choix avec un filetage en laiton pour les diamètres DN 15 à DN 50 ou avec un raccord à brides en fonte grise pour les diamètres DN 20 à DN 150. Afin d’augmenter la précision de régulation lors du réglage de la température de départ et ainsi d’obtenir une efficacité énergétique maximale, nous recommandons d’utiliser un régulateur de chauffage à commande météo avec le Smart Actuator ASM115SAF ou le régulateur de chauffage EQJW.
La combinaison idéale : des vannes mélangeuses avec des servomoteurs rotatifs et servomoteurs de volet de SAUTER. SAUTER vous propose une gamme complète de servomoteurs avec des poussées comprises entre 5 Nm et 18 Nm. Tous les servomoteurs SAUTER peuvent évidemment réglés manuellement. Vannes
Vannes mélangeuses en fonte grise MH et fonte de laiton M3R/M4R avec servomoteurs rotatifs ADM ou ASM
Série de modèles
Signal de positionnement
Rétrosignalisation
de course
Régulateur intégré avec IoT et cloud
Autres propriétés Contacts auxiliaires
1) Accessoire opt. 0500420002 module 4…20 mA de rétrosignalisation
2) Accessoire opt. 05306031105, câble vers E/S Smart Actuator, 0…20 mA, L = 5,0 m, extrémité ouverte 3 fils, connecteur
Vannes mélangeuses en fonte de laiton avec raccord à filetage interne PN6
Accessoires essentiels pour vannes mélangeuses et servomoteurs
Type Description
0560284015 1 raccord à visser en laiton, joint plat, IG G½" - AG R½"
0560284020 1 raccord à visser en laiton, joint plat, IG G¾" - AG R¾"
0560284025 1 raccord à visser en laiton, joint plat, IG G1" - AG R1"
0560284032 1 raccord à visser en laiton, joint plat, IG G1¼" - AG R1¼"
0560284040 1 raccord à visser en laiton, joint plat, IG G1½" - AG R1½"
0560284050 1 raccord à visser en laiton, joint plat, IG G2" - AG R2"
0510240013 Set de montage pour vannes mélangeuses SAUTER M3R/M4R/MH32/MH42 avec ADM322
0500420002 Module 4…20 mA de rétrosignalisation pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
0500570003 Module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
0361977002 Set de montage pour vannes mélangeuses SAUTER M3R/M4R/MH32/MH42 avec ASM105/115
0372145001 Contact auxiliaire inverseur simple pour servomoteurs ASM/AVM 105/115
0372145002 Contact auxiliaire inverseur double pour servomoteurs ASM/AVM 105/115
0361977001 Set de montage pour vannes mélangeuses SAUTER M3R/M4R/MH32/MH42 avec ASM 124
0370990001 Contact auxiliaire inverseur simple pour servomoteurs de volet ASM 124/134
0370990002 Contact auxiliaire inverseur double pour servomoteurs de volet ASM 124/134
0370992001 Potentiomètre, 2 000 Ω pour servomoteurs de volet ASM 124/134
0370992002 Potentiomètre, 130 Ω pour servomoteurs de volet ASM 124/134
modulo 6, ecos 5
CPU multicœur pour une régulation précise et des temps de réaction rapides dans l’automatisation des bâtiments.
Conçu pour répondre aux exigences croissantes des systèmes de bâtiments connectés.
La nouvelle génération de SAUTER modulo 6 et ecos 5 associe une architecture multicœur de dernière génération à des fonctions avancées de cybersécurité pour une automatisation des bâtiments sûre et tournée vers l’avenir.
• Haute performance du système grâce à une architecture CPU multicœur avec une grande capacité mémoire pour l’enregistrement des données à long terme
• Grande scalabilité du système (topologies E/S décentralisées)
• Continuité de service renforcée grâce à une reprise rapide des systèmes
• Intégration dans les solutions d’automatisation des bâtiments et des locaux SAUTER
• Utilisation plus fluide de moduWeb Unity sur les stations d’automatisation modulo 6
Avec modulo 6 et ecos 5, SAUTER propose une plateforme évoluée pour une automatisation des bâtiments sûre et connectée.
SAUTER modulo 6 et ecos 5 associent une architecture système actualisée aux exigences actuelles en matière de sécurité et de connectivité.
Remplacer des servomoteurs devient plus facile.
Idéal pour les projets retrofit.
SAUTER rend votre installation CVC apte à faire face aux développements futurs. Nos servomoteurs modernes et écoénergétiques peuvent être montés sur pratiquement toutes les vannes existantes. Ils sont ainsi parfaitement adaptés aux projets retrofit. Les servomoteurs de vanne SAUTER sont puissants et économes. Ils sont polyvalents, rapides à monter et immédiatement opérationnels.
Les servomoteurs de vanne électriques.
Les servomoteurs de vanne électriques de SAUTER garantissent un confort d’utilisation optimal et une efficacité énergétique élevée. La consommation énergétique des servomoteurs est minime, notamment en mode de veille. L’adaptation automatique à la vanne brevetée permet un montage simple et rapide du servomoteur sur la vanne et une mise en service à la fois facile et sûre. La structure robuste de l’appareil lui assure une longue durée de vie sans nécessiter de travaux de maintenance supplémentaires. Le train d’engrenages mécanique de haute qualité assure une précision élevée et un fonctionnement silencieux.
Servomoteur électrique AVM 1*5, AVF 12*, AV* 234 pour vannes d’autres
fabricants et projets retrofit
Fabricant
Belimo H6..R 15…65 0510390027 0510390012
H7..R 15…65 0510390027 0510390012
H4..B 15…50 0510390027 0510390012
H5..B 15…50 0510390027 0510390012
H6..N 15…65 0510390027 0510390012
H7..N 15…65 0510390027 0510390012
Danfoss VRB - VRG 15…50 0510390040
VFS/VL/VF 15…50 0510390039
VEFS2 25…50 0510390039
Frese OPTIMA Compac Threaded 40…50 0510390029 0510390041
Compac Flange 50…80 0510390038 0510390028
PV/TV 15…25 0510390055
KV/KVP 15…50 0510390055 RBV 50…65 0510390055
Honeywell V5013R 15…50 0510390024
IMI KTM512 65…100 0510390037
KTM512 15…50 0510390036
CV 15…50 0510390035
TA-Fusion 32…50 0510390033 TA-Fusion 65…80 0510390034
SVF 15…32 0510390 026 0510390010 0372389001
SVD 15…32 0510390 026 0510390010 0372389001
PSVF 40…50 0372389002
PSVD 40…50 0372389002
SVF 40…50 0372389002
SVD 40…50 0372389002
Sauter VDL 40…50 0510390029
15…50
VXD/BXD 15…50 0510240012
VXE/BXE 15…50 0510240012 0372338001
V6F/B6F 65…150
V6G/B6G 65…150
V6S/B6S 65…150
VXE/BXE 65…100 0372338002
VQD/BQD 65…80 0510390020
VQE/BQE 65…80 0510390020
VUG/BUG 15…50 0510390020
VUS/BUS 15…50 0510390020
V66N 15…50 0510390020
V6R/B6R 15…50 0510390021
V6F/B6F 15…50 0510390021
V6G/B6G 15…50 0510390021
V6S/B6S 15…50 0510390021
VXD/BXD 15…50 0510390021
VXE/BXE 15…50 0510390021
VUN/BUN 15…50 0510390030
VUD/BUD 15…50 0510390030
VUE/BUE 15…50 0510390030
VQD/BQD 65…80 0510390031
VQE/BQE 65…80 0510390031
VUG/BUG 15…50 0510390031
VUS/BUS 15…50 0510390031
V66N 15… 50 0510390031
0372376010
VPF52 (E/F) 15…40 0510390022 0510390006 0372376010
VVG44/VXG44 15…50
VVG48/VXG48 15…50
VVF/VXF 61.65…61.92 65…150 0372376014
VXF32 PN10 100…150 0372376015
VXF22 PN6 100 0372376015
Accessoires essentiels pour servomoteurs AVM 322 et AVM 215
Type
Description
0500420002 Module 4…20 mA de rétrosignalisation pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
0500570001 Module énergétique pour servomoteurs AVM 321S/AVM 322S et AVM 321F112/AVM 322F122
0500570003 Module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
0510480003 Contact auxiliaire inverseur double pour servomoteurs de vanne AVM 215(S), AVM 321(S) avec course de 8 mm
0510480004 Contact auxiliaire inverseur double pour servomoteurs de vanne AVM 215(S), AVM 322(S) avec course de 20 mm
0510600001 Connecteur modulaire avec câble de 1,2 m, 3 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
0510600002
0510600003
0510600004
0510600005
0510600006
0510600007
0510600008
Connecteur modulaire avec câble de 1,2 m, 3 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 1,2 m, 6 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 1,2 m, 6 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 5 m, 3 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 5 m, 3 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 5 m, 6 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Connecteur modulaire avec câble de 5 m, 6 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
Accessoires essentiels pour servomoteurs AVM 1*5, AVF 12*, AV* 234
Type Description
0372332001
Module 230 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S 0372332002 Module 110 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S 0372333001 2 contacts auxiliaires inverseurs réglables en continu pour les servomoteurs de vanne AVM/AVF 234S et AVN 224S
AVM 234S AVF 234S
0372333002
0372334001
2 contacts auxiliaires inverseurs avec contact plaqué or réglables en continu pour les servomoteurs de vanne AVM/AVF 234S et AVN 224S
Potentiomètre, 2 000 Ω, 1 W, 24 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
0372334006 Potentiomètre, 1 000 Ω, 1 W, 24 V pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
0372461001
Module de commande forcée pour servomoteurs de vanne AVM/AVF 234S et AVN 224S
Servomoteur électrique AVM 1*5, AVF 12* pour vannes d’autres
fabricants et projets retrofit
Siemens
VVG44/VXG44 15…50 0372273001
VVG48/VXG48 15…50 0372273001
VVP459/VXP459 15…40 0372273001
Sauter VDL (à partir d’une course de 5 mm, max. 250 N) 10…32 0510390067
Accessoires essentiels pour servomoteurs AVM 1*5 Type
0372145001
AVM 105 AVM 115
Contact auxiliaire inverseur simple pour servomoteurs ASM/AVM 105/115
0372145002 Contact auxiliaire inverseur double pour servomoteurs ASM/AVM 105/115 0372320001 Clé 6 pans pour le réglage manuel des modèles ASM/AVM 105/115, 215
Servomoteur rotatif électrique vialoq ADM322 pour vannes d’autres fabricants et projets retrofit
0510240 013
0510240 013
014
0510240 015 Honeywell
Danfoss
Caleffi
0510390 002
0510390 002
0510390 003
003
004
004
005
005
004 Coster
0510390 005
Accessoires essentiels pour le servomoteur rotatif ADM 322
Type Description
0500420002 Module 4…20 mA de rétrosignalisation pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
0500570003 Module 230 V pour servomoteurs de vanne AVM 321S, AVM 322S et servomoteur rotatif ADM 322SF152
0510600001 Connecteur modulaire avec câble de 1,2 m, 3 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
0510600002
Connecteur modulaire avec câble de 1,2 m, 3 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
0510600003 Connecteur modulaire avec câble de 1,2 m, 6 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
0510600004 Connecteur modulaire avec câble de 1,2 m, 6 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
0510600005 Connecteur modulaire avec câble de 5 m, 3 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
0510600006 Connecteur modulaire avec câble de 5 m, 3 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
0510600007 Connecteur modulaire avec câble de 5 m, 6 fils, PVC pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
0510600008 Connecteur modulaire avec câble de 5 m, 6 fils, sans halogène pour servomoteur de vanne AVM 3 et servomoteur rotatif ADM 322
La solution compacte : servomoteurs de volets et régulateurs de débit volumique de SAUTER.
L’innovation.
En se basant sur son savoir-faire exhaustif dans le domaine des « environnements contrôlés » et de la régulation du débit volumique classique, SAUTER a conçu une solution compacte intégrée pour la régulation de la pression ambiante, la régulation de sorbonnes et la climatisation. La combinaison d’un capteur de pression différentielle statique de haute précision et d’une technique d’entraînement et de commande éprouvée permet de réaliser toutes les applications de ventilation nécessaires avec un seul appareil.
Précision et fiabilité optimales.
Grâce à des algorithmes de régulation innovants et à un positionnement précis du servomoteur de volet, la solution compacte intégrée de SAUTER assure une régulation précise du débit volumique dans les bureaux, les salles blanches et les laboratoires. La mise en service par l’intermédiaire des outils logiciels sophistiqués de SAUTER permet d’économiser du temps et de l’argent.
Régulateur de débit volumique ASV2*5
Série de modèles
1) Configurable comme entrée ou sortie grâce au logiciel
2) Deux interfaces bus SAUTER permettent le raccordement d’accessoires et leur intégration directe dans un système de GTB
3) Capteur à membrane statique
Accessoires essentiels pour les régulateurs de débit volumique ASV2*
Type Description
0372301001 Douille de couplage pour profilé creux carré (× 15 mm), emballage collectif, 10 pièces
XAFP100F001 Sonde de débit volumique pour la mesure de débits volumiques dans des gaines de ventilation
0300360001 Kit de raccordement USB
0297867001 Réservoir de pression de référence
0430360100 Kit de protection IP30
0430360200 Connecteur LP de rechange
0372129001 Étrier antirotation

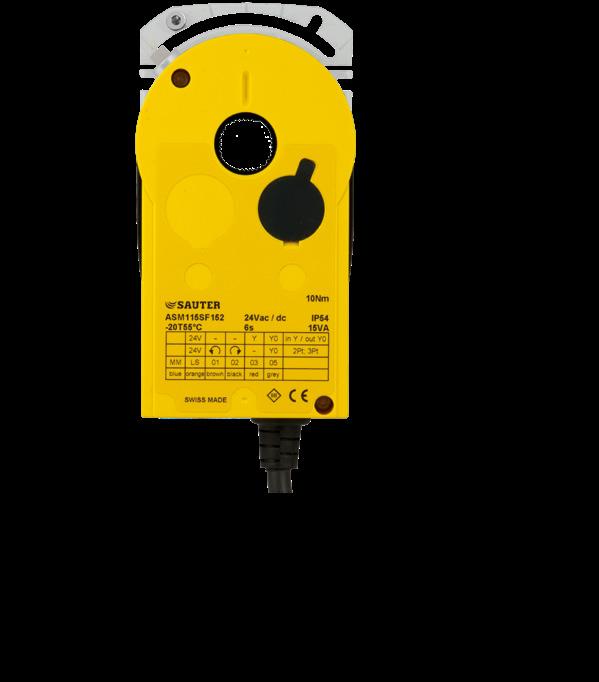

Servomoteurs de volets d’air électriques ASM
Série de modèles
Signal de positionnement
Communication BACnet MS/TP MQTT BACnet IP MQTT
Arbre de volet [mm] Rond 8…16
Quadratique 6,5…12,5 6,5…12,5
1) Accessoire opt. 0372145001, contact auxiliaire simple / 0372145002, contact auxiliaire double
2) Accessoire opt. 0372286001, potentiomètre 130 Ω / 0372286002, potentiomètre 1 000 Ω / 0372286003, potentiomètre 5 000 Ω
3) Accessoire opt. 05306031105, câble E/S (I), 3 pôles, L = 5,0 m, extrémité de câble ouverte, 3 fils
4) Accessoire opt. 0370990001, contact auxiliaire simple / 0370990002, contact auxiliaire double
5) Accessoire opt. 0370992001, potentiomètre 130 Ω / 0370992002, potentiomètre 2 000 Ω
Accessoires essentiels pour les servomoteurs de volets d’air ASM1*5
Type Description
0313529001 Module d’unité Splitrange pour l’ajustage de séquences 0…10 V
0361977002 Set de montage pour vannes mélangeuses SAUTER M3R/M4R/MH32/MH42 avec ASM105/115
0372145001 Contact auxiliaire inverseur simple pour servomoteurs ASM/AVM 105/115
0372145002 Contact auxiliaire inverseur double pour servomoteurs ASM/AVM 105/115
0372286001 Potentiomètre, 130 Ω pour servomoteurs ASM/AVM 105/115
0372286002 Potentiomètre, 1 000 Ω pour servomoteurs ASM/AVM 105/115
0372286003 Potentiomètre, 5 000 Ω pour servomoteurs ASM/AVM 105/115
0372300001 Étrier de montage comme étrier antirotation pour ASV 115/205/215 et ASM 105/115, longueur 230 mm
0372320001 Clé 6 pans pour le réglage manuel des modèles ASM/AVM 105/115, 215 Accessoires essentiels pour les servomoteurs de volets d’air ASM 124 et ASM 134
Type Description
0313529001 Module d’unité Splitrange pour l’ajustage de séquences 0…10 V
0361977001 Set de montage pour vannes mélangeuses SAUTER M3R/M4R/MH32/MH42 avec ASM 124
0370059000 Levier de serrage pour arbre d = 8…18 mm
0370990001 Contact auxiliaire inverseur simple pour servomoteurs de volet ASM 124/134
0370990002 Contact auxiliaire inverseur double pour servomoteurs de volet ASM 124/134
0370992001 Potentiomètre, 2 000 Ω pour servomoteurs de volet ASM 124/134
0370992002 Potentiomètre, 130 Ω pour servomoteurs de volet ASM 124/134
0372152001 Accessoire pour ASM 124 pour axe court
0372200001 Équerre de montage pour servomoteurs de volet ASM 124/134
0372201001 Extension d’axe pour servomoteurs de volet ASM 124/134
0372202001 Levier et bande de montage pour servomoteurs de volet ASM 124/134
0372203001 Axe d’entraînement pour contact auxiliaire 0370990... 0372204001 Axe pour levier de serrage 0370059000
0372455003 Pièce d’assemblage ; DEF DN 150…200 pour ASM 134
0372455001 Set de montage de vannes papillon SAUTER DEF DN25 à DN65 avec ASM 124/134
0372455002 Set de montage de vannes papillon SAUTER DEF DN80 et DN100 avec ASM 124 et DN80 à DN125 avec ASM 134
0372455003 Set de montage de vannes papillon SAUTER DEF DN150 et DN200 avec ASM 134
Accessoire pour servomoteur Smart Actuator AKM115SAF
Type Description
SAIO100F020 Module E/S, 5 × UI/AO, 3 × relais
05393601000 Bouchon obturateur pour le jeu de pièces de rechange IP54
EY-PS031F011 Alimentation, 110…240 VCA/24 VCC, 1,25 A, 30 W, montage sur rail DIN
EY-PS031F021 Alimentation, 110…240 VCA/24 VCC, 2,5 A, 60 W, montage sur rail DIN
EY-PS031F041 Alimentation, 110…240 VCA/24 VCC, 4 A, 100 W, montage sur rail DIN
EY-RU355* Terminal de commande, LCD, NTC, 5T
053060200** Câble vers Smart Actuator 24 V, extrémité ouverte bifilaire, connecteur à 2 pôles (rouge)
053060310** Câble vers U-E/S Smart Actuator, extrémité ouverte 3 fils, connecteur à 3 pôles (jaune)
053060320** Câble vers Smart Actuator Ni1000 −35…100 °C, connecteur à 3 pôles (blanc)
053060340** Câble vers Smart Actuator RS485, extrémité ouverte 3 fils, connecteur à 3 pôles (vert)
053060341** Câble vers Smart Actuator RS485, 3 fils, connecteur à 3 pôles (vert)
053060510** Câble vers U-E/S Smart Actuator, extrémité ouverte 3 fils, connecteur à 5 pôles (jaune)
053060530** Câble pour la connexion du Smart Actuator au boîtier E/S, connecteur à 5 pôles (bleu)
053060535** Câble vers Smart Actuator SLC, extrémité ouverte 5 fils, connecteur à 5 pôles (vert) ! Pour connaître les longueurs de câble disponibles, voir fiche technique
Servomoteurs de volets d’air électriques
ASF avec rappel par ressort
Série de modèles
Temps de course pour 90° [s]
Accessoires essentiels pour les servomoteurs de volets d’air ASF
Type Description
0370997001 Complément à levier pour la conversion d’une rotation en mouvement de course pour ASF12.
0370998001 Complément à levier pour la conversion d’une rotation en mouvement de course avec plaque de support pour ASF
0372245001 Complément à levier pour la conversion d’une rotation en mouvement de course pour servomoteurs de volets ASF112/124(S)
0372245002 Complément à levier pour la conversion d’une rotation en mouvement de course avec plaque de support pour servomoteurs de volets ASF112/124(S)
0378113001 Set de montage de vannes papillon SAUTER DEF DN25 à DN100 avec ASF122/123
0510240001 Set de montage pour vannes à boule SAUTER VKR/BKR avec ASF112/ASF113
Smart Sensor viaSens
La nouvelle dimension de l‘automatisation de locaux
Le Smart Sensor viaSens de SAUTER permet une régulation adaptée aux besoins du chauffage, de la ventilation, de la climatisation et de l’éclairage – pour des espaces confortables et économes en énergie.
• Mesure de la température, de l’humidité de l’air, de la qualité de l’air, du CO2, de la présence, de la luminosité et du niveau sonore
• Régulation des pièces selon les besoins grâce à la détection de présence
• Anneau LED pour une indication intuitive de l’état des pièces
• Régulation dynamique de l’éclairage constant grâce à la détection de luminosité
• Communication sans fil via Bluetooth Mesh
• Intégration via IP et MQTT sécurisée par TLS en tant qu’appareil IoT
• Mise en service simple via application
• Installation flexible pour les nouvelles constructions et les projets de modernisation
Une technologie de capteurs intelligente pour des bâtiments intelligents. Avec viaSens, SAUTER crée les bases d’une automatisation des espaces écoénergétique, flexible et tournée vers l’avenir – pour davantage de confort, une exploitation optimisée et une utilisation intelligente des bâtiments.
Vue d’ensemble des applications sous forme de tableau
Type de vanne
Régulation de locaux individuels l
Ventilation/climatisation, préchauffage
Ventilation/climatisation, refroidissement
Ventilation/climatisation, humidification par vapeur
Ventilation/climatisation, réchauffeur
Chauffage au sol
Radiateur de chauffage
Équipements sous plancher 3
Groupes de chauffage 4
Tour de refroidissement (vanne de régulation) 5
Tour de refroidissement (volet d’arrêt) 5 2 l
Installation à multiples chaudières (vanne de régulation)
Installation à multiples chaudières (volet d’arrêt)
Chauffage local
Chauffage à distance
Numéros des pages
Vue d’ensemble graphique/profils d’application
La numérotation se rapporte aux colonnes Schéma et Position dans la représentation tabulaire ci-contre des profils d’application.
1 Ventilation et climatisation
2 Plafonds froids, chauffage au sol et radiateurs de chauffage
3 Équipements sous plancher
4 Chauffage statique
5 Tours de refroidissement
6 Installation à multiples chaudières
7/8 Chauffage local, chauffage à distance
9 Système à 4 tubes
Dimensionnement des vannes –Calcul avec les outils de SAUTER
Réglette de vanne SAUTER.
SAUTER a perfectionné et optimisé sa réglette de vanne très pratique. Celle-ci vous permet de déterminer le diamètre nominal requis de la vanne en fonction du débit de liquides et de vapeur saturée. La réglette peut être commandée chez votre partenaire ou votre conseiller commercial.

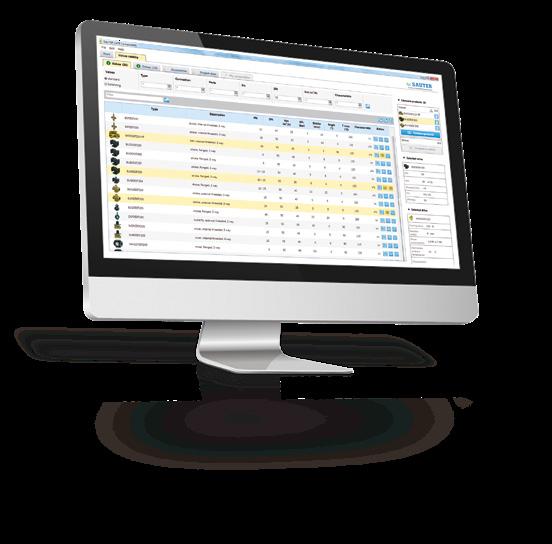

Logiciel SAUTER VALVEDIM
SAUTER propose aux installateurs et ingénieurs de projets un outil qui a fait ses preuves dans le dimensionnement de vannes et de servomoteurs : le logiciel PC SAUTER VALVEDIM. L’outil comporte trois niveaux de fonctions :
1. Dimensionnement de vanne et de servomoteur
• sur la base de valeurs de référence pour déterminer les versions et dimensions requises ;
• sur la base des valeurs de l’installation disponibles ou nécessaires pour déterminer définitivement les versions et dimensions requises.
2. Sélection de la vanne et du servomoteur adaptés sur la base de critères spécifiques.
3. Reprise directe des résultats dans la documentation du projet.
VALVEDIM peut être commandé auprès de votre succursale SAUTER ou téléchargé à l’adresse https://www.sauter-controls.com/produkt/case-suite/.
Dimensionnement manuel de vannes
Vous trouverez ici toutes les informations requises pour le dimensionnement manuel des vannes.
Grandeurs, constantes et formules
Grandeur Description
V Débit volumique m3/h
Q en amont Quantité de chaleur fournie par unité de temps (flux thermique) kW, kJ/h
Différence de température K
Capacité thermique spécifique de l’eau
Densité de l’eau
4,19 = 1,164·10–3 kJ/(kg·K) kWh/(kg·K)
Hypothèse : ρw = const. = 1000 kg/m3
Pression différentielle admissible sur la vanne bar, kPa
Valeur caractéristique de débit calculée pour la vanne m3/h
Valeur réelle du débit de la vanne pour la course nominale, déterminé à partir d’un tableau ou d’un diagramme m3/h
kv = V 1 bar Δpv Formule de
DN50 k =40m³/h VS DN40 k =25m³/h VS DN32 k =16m³/h =16m³/h VS DN25 k =10m³/h VS DN20 k =6,3m³/h VS DN15 k =4,0m³/h =4,0m³/h VS DN15/1 k =2,5m³/h =2,5m³ VS DN15/2 k =1,6m³/h =1,6m³/h VS DN150 k =340m³/h VS DN125 k =250m³/h VS DN100 k DN100 =160m³/h =160m³/h VS VS DN80 k =100m³/h =100m³/h VS DN65 k =63m³/h m³/h VS DN15/3 k =1m³/h =1m³/h VS DN15/4 k =0,63m³/h =0,63m³/ VS DN15/5 k =0,4m³/h =0,4m³/h VS DN15/5 k =0,25m³/h VS DN15/6 k DN15/ =0,16m³/h =0,16m³/ VS
Données de base :
Q en amont = 130 kW ≈ 468 000 kJ/h
Δt = 20 K
Δpv = 150 mbar = 15 kPa (corresp. à 1,5 m de colonne d’eau)
Données recherchées : V, kv
Estimation de V
Hypothèse :
Q en amont = V cw Δt ρw
V = Qen amont cw Δt ρw
V = 130 1,164 10–3 20 1 000 · kW·(kg·K)·m3 kWh·K·kg·h ≈ 5,6 m3/h
Calcul de Kv
kv = 5,6 m3/h · 1 bar 0,15 bar ≈ 14,4 m3/h
Calcul de la valeur de débit
Déduction de kv en partant du diagramme kvs = 16 m3/h
Exemple ci-dessus : Pour un débit volumique donné (5,6 m³/h) et une valeur Δpv de 150 mbar, la valeur Kv est de 14,4 m³/h. Les valeurs Kvs indiquées sont des valeurs disponibles. Sélection : Une vanne avec Kvs = 16 m³/h induit une différence de pression Δpv de 122 mbar.
Annexe technique
Commandes hydrauliques de base
Aperçu rapide et domaines d’application
SAUTER propose aux installateurs et ingénieurs de projets un outil qui a fait ses preuves dans le dimensionnement de vannes et de servomoteurs : le logiciel PC SAUTER VALVEDIM. L’outil comporte trois niveaux de fonctions :
• Les commandes d’étranglement sont particulièrement flexibles et utilisables sur une large plage, surtout dans les applications de stockage et d’air.
• Les commutations circulaires sont principalement pertinentes dans les applications d’air et d’eau sanitaire, ainsi que dans la récupération de chaleur.
• Les commandes d’injection sont bien adaptées aux systèmes disposant d’un circuit du consommateur plus constant et d’un guidage de température variable.
• Les commandes de mélange sont particulièrement adaptées aux groupes de chauffage simples et aux températures plus basses du consommateur.
Catégorie Élément de l’installation
Chauffage Ventilation
Chauffage Ventilation
Refroidissement Ventilation
Refroidissement Ventilation
Refroidissement Ventilation
Chauffage Chauffage à distance
Refroidissement Chauffage à distance
Chauffage Chauffage primaire
Chauffage Chauffage primaire
Chauffage Chauffage primaire
Chauffage Chauffage/refroidissement primaire
Chauffage Chauffage et refroidissement primaires
Refroidissement Chauffage/refroidissement primaire
Chauffage Chauffage primaire
Chauffage Régulation de locaux individuels
Chauffage Régulation de locaux individuels
Domaine d’application
Batterie de chauffe sans risque de gel
Batterie de chauffe avec risque de gel
Batterie de froid avec déshumidification
Batterie de froid sans déshumidification
Commande d’étranglement
Commande d’étranglement avec PICV
Commutation circulaire
Commande d’injection avec vanne 2 voies
Systèmes de récupération de chaleur l
Raccordement du chauffage local et à distance direct/avec échangeur thermique
Raccordement du froid local et à distance direct/avec échangeur thermique
Chaudières basse température
Appareils de combustion
Installations avec chaudière à condensation
Pompes à chaleur et accumulateurs de chaleur
Charge/décharge de ballon
Génération de froid
Groupes de chauffage simples
Chauffage à radiateurs
Chauffage au sol
Chauffage Régulation de locaux individuels Régulation par zone
Chauffage Régulation de locaux individuels Régulation de locaux individuels
Chauffage Production d’eau chaude Chauffage de l’eau sanitaire
Chauffage Production d’eau chaude Ballon d’eau sanitaire
Commande d’injection avec PICV
Commande d’étranglement avec vanne de régulation statique
Description
La commande d’étranglement offre une solution simple, robuste et flexible pour les installations à besoins variables.
La régulation de la puissance s’effectue en modifiant le débit volumique à l’aide de la vanne de régulation 2 voies. L’étranglement a pour effet d’influencer le débit volumique tant dans le circuit du consommateur que dans le circuit du producteur. Les changements de pression différentielle qui en résultent affectent les circuits et les consommateurs voisins.
L’installation de la vanne de régulation peut se faire au départ comme au retour. Par ailleurs, il est particulièrement important de procéder à une installation au retour afin de réduire autant que possible la charge thermique due à des températures de fluide élevées ou faibles.
Caractéristiques
• Débits volumiques variables dans les circuits du consommateur et du producteur
• Diminution des débits volumiques et des vitesses de débit à charge partielle (stratification thermique du consommateur)
• Températures de départ quasi constantes dans le circuit du consommateur
• Écart de température élevé entre l’alimentation et le retour en mode de charge partielle (basses températures de retour en mode de chauffage)
• Répartiteur à pression différentielle nécessaire (ou pompe séparée nécessaire dans le circuit)
• Risque de gel avec une batterie de chauffe
Commande d’étranglement avec vanne de régulation dynamique (PICV)
Description
La commande d’étranglement avec vanne de régulation dynamique (PICV) associe un contrôle de débit volumique flexible à une stabilité élevée et une qualité de réglage précise.
La régulation de la puissance s’effectue en modifiant le débit volumique à l’aide de la vanne de régulation dynamique 2 voies. L’étranglement a pour effet d’influencer le débit volumique tant dans le circuit du consommateur que dans le circuit du producteur.
L’installation de la vanne de régulation peut se faire au départ comme au retour. Par ailleurs, il est particulièrement important de procéder à une installation au retour afin de réduire autant que possible la charge thermique due à des températures de fluide élevées ou faibles.
Caractéristiques
• Débits volumiques variables dans les circuits du consommateur et du producteur
• Diminution des débits volumiques et des vitesses de débit à charge partielle (stratification thermique du consommateur possible)
• Températures de départ quasi constantes dans le circuit du consommateur
• Écart de température élevé entre l’alimentation et le retour en mode de charge partielle (basses températures de retour en mode de chauffage)
• Le débit volumique est maintenu constant en cas de variations de pression et de pressions différentielles élevées par le biais de la vanne dynamique
• Répartiteur à pression différentielle nécessaire (ou pompe séparée nécessaire dans le circuit)
• Risque de gel avec une batterie de chauffe
Commutation circulaire
Description
La commutation circulaire offre des délais de réaction courts pour une régulation confortable.
La régulation de la puissance s’effectue en modifiant le débit volumique à l’aide de la vanne de régulation 3 voies dans le circuit du consommateur. Le débit volumique côté producteur reste constant. En mode de charge partielle, une partie du débit volumique au départ est déviée directement vers le retour du consommateur via le by-pass de la vanne de régulation 3 voies. Les interférences des circuits voisins ne se produisent pas en raison de la déconnexion via le by-pass.
L’installation de la vanne de régulation 3 voies doit s’effectuer de préférence au retour comme vanne mélangeuse. Ainsi, les contraintes mécaniques en raison d’un écoulement défavorable dans la vanne sont évitées.
Caractéristiques
• Débits volumiques variables dans le circuit du consommateur
• Débits volumiques constants dans le circuit du producteur
• Diminution des débits volumiques et des vitesses de débit à charge partielle dans le circuit du consommateur (stratification thermique du consommateur)
• Températures de départ quasi constantes dans le circuit du consommateur
• Adaptation de la température de retour côté producteur à la température de départ en charge partielle (augmentation de la température de retour en mode de chauffage)
• Répartiteur à pression différentielle nécessaire
• Risque de gel avec une batterie de chauffe
Commande d’injection avec vanne de régulation statique 2 voies
Description
Grâce à la commande d’injection avec vanne de régulation 2 voies, le confort de régulation est élevé grâce à des débits volumiques constants dans le circuit du consommateur. La régulation de la puissance s’effectue en modifiant la température de départ dans le circuit du consommateur. Le débit volumique du producteur est influencé par la vanne de régulation 2 voies. Au niveau du point de mélange, nous injectons du liquide dans le circuit du consommateur en fonction de la position de la vanne. La même quantité est réduite par le by-pass, ce qui entraîne un débit volumique constant dans le circuit du consommateur. La modification du débit volumique du producteur entraîne des variations de pression différentielle dans les circuits voisins.
Caractéristiques
• Débits volumiques constants dans le circuit du consommateur (pas de stratification thermique dans le consommateur)
• Débits volumiques variables dans le circuit du producteur
• Températures de départ variables dans le circuit du consommateur
• Écart de température élevé entre l’alimentation et le retour en mode de charge partielle côté producteur (basses températures de retour en mode de chauffage)
• Répartiteur à pression différentielle nécessaire
Commande d’injection avec vanne de régulation dynamique 2 voies (PICV)
Description
Grâce à la commande d’injection avec vanne de régulation dynamique 2 voies, le confort de régulation est précis grâce à des débits volumiques constants dans le circuit du consommateur. La régulation de la puissance s’effectue en modifiant la température de départ dans le circuit du consommateur. Le débit volumique du producteur est influencé par la vanne de régulation dynamique 2 voies. Au niveau du point de mélange, nous injectons du liquide dans le circuit du consommateur en fonction de la position de la vanne. La même quantité est réduite par le by-pass, ce qui entraîne un débit volumique constant dans le circuit du consommateur.
Caractéristiques
• Débits volumiques constants dans le circuit du consommateur (pas de stratification thermique dans le consommateur)
• Débits volumiques variables dans le circuit du producteur
• Températures de départ variables dans le circuit du consommateur
• Écart de température élevé entre l’alimentation et le retour en mode de charge partielle côté producteur (basses températures de retour en mode de chauffage)
• Le débit volumique est maintenu constant en cas de variations de pression et de pressions différentielles élevées par le biais de la vanne
• Répartiteur à pression différentielle nécessaire
Commande de mélange
Description
La commande de mélange fournit une solution éprouvée et économique pour une régulation fiable de la température.
La régulation de la puissance s’effectue en modifiant la température de départ dans le circuit du consommateur. Le débit volumique du producteur est influencé par la vanne de régulation 3 voies. Dans la vanne mélangeuse, le fluide du retour est mélangé en fonction de la position de la vanne. La même quantité est réduite dans le circuit du producteur, ce qui entraîne un débit volumique constant dans le circuit du consommateur. Les circuits n’ont pas d’influence les uns les autres grâce au répartiteur sans pression différentielle ou au séparateur hydraulique. Pour une régulation fiable, un répartiteur sans pression différentielle ou à faible pression est nécessaire. L’installation de la vanne de régulation 3 voies doit s’effectuer de préférence au départ comme vanne mélangeuse. Ainsi, la contrainte mécanique en raison d’un écoulement défavorable dans la vanne est évitée.
Caractéristiques
• Débits volumiques constants dans le circuit du consommateur (pas de stratification thermique dans le consommateur)
• Débits volumiques variables dans le circuit du producteur
• Températures de départ variables dans le circuit du consommateur
• Écart de température élevé entre l’alimentation et le retour en mode de charge partielle côté producteur (basses températures de retour en mode de chauffage)
• Répartiteur à faible pression différentielle ou sans pression différentielle nécessaire
Vision Center
La gestion intelligente des bâtiments repensée
SAUTER Vision Center permet une gestion des bâtiments efficace et durable – avec une régulation adaptée aux besoins, une gestion de l’énergie et des analyses des bâtiments.
Avec SAUTER Vision Center, les bâtiments peuvent être pilotés et surveillés de manière efficace, intuitive et sécurisée – depuis des sites individuels jusqu’à des infrastructures complexes de smart buildings.
• Visualisation et exploitation centralisées de toutes les fonctions
• Interface utilisateur intuitive pour une gestion efficace
• Plateforme évolutive pour les bâtiments individuels comme pour les grands ensembles immobiliers
• Surveillance en temps réel, gestion des alarmes et analyses de tendances
• Intégration de standards ouverts tels que BACnet, MQTT et OPC
• Accès à distance sécurisé et technologies web modernes
SAUTER Vision Center associe l’automatisation moderne des bâtiments à une gestion technique intelligente – pour des bâtiments durables, économes en énergie et pérennes.
