PORTFOLIO_2024_SK

vybrané

Sarah Mária Hiravá I

SARAH MÁRIA HIRAVÁ

KONTAKT

tel. číslo: +420 773 481 882

e-mail: hiravasarah@gmail.com

O MNE

Volám sa Sarah Mária Hiravá a som študentkou odboru

Architektúra pozemných stavieb. Získavaním ových zručností v škole aj mimo nej získavam nadhľad, vďaka ktorému sa snažím na roblémy pozerať z viacerých uhlov pohľadu.

Od novembra 2024 zasadám ako delegát VUT v študentskej rade aliancie EULiST, kde sa podieľam sa aj na izácii nasledujúcej medzinárodnej študentskej konferencie, ktorá sa bude konať vo Francúzsku.

07/2021-10/2021

07/2022- 12/2024

04/2020-10/2020

07/2019-09/2019

07/2018-09/2018

v odbore

Ing. Filip Gvizd, projekty stavieb brigádnik projekty pre stavebné povolenie, štúdie, rekonštrukcie, novostavby, vizualizácie mimo odbor

MusicLab Brno grafika, hlavný barman komunikácia so zákazními, príprava nápojov a drobného občerstvenia, starostlivosť o chod smeny

GATE, a.s. - e-shop brigádnik príprava objednávok

Áčko, a.s. - Hotel Hrabovo, brigádnik, recepčná ubytovanie hostí, administratíva, komunikácia s hosťami, pokladničná činnosť

TESCO STORES SR, a.s., brigádnik pokladničná činnosť, starostlivosť o zákazníkov a predajňu

VZDELANIE

2020 -súčasnosť Vysoké Učení Technické v Brně, fakulta stavební, Vevěří 2331/95, 602 00 Brno odbor: Architektura pozemních staveb

2016-2020 Stredná Priemyselná Škola Stavebná Žilina, Veľká Okružná 25, 010 01 Žilina odbor: pozemné staviteľstvo

DOBROVOĽNÍCTVO

11/2024- súčasnosť

EULiST European University student board member, delegát - komunikácia, organizácia

SKILLS

Autodesk

AutoCAD

Revit

ODBORNÁ ČINNOSŤ X SKÚSENOSTI:

Detaily povojnové architektury

Galéria Ľudovíta Fullu v Ružomberku

Domy smútku v Československu okres Ružomberok

Tišňovský architektonický manuál heslo: socha matky s díťetem

EULiST Student conference 7/2024 participant 1/20 z VUT Adobe

PhotoShop

InDesign

Illustrator

Ostatné

SketchUp

Lumion

OCENENIA A SÚŤAŽE

Rodinný dom VELUX 2019 3. miesto - celoštátne kolo

Portugal Elderly Home, Buildner participation

5-6

Rekreačná chata Pucov

7-12 13-16

Domov dôchodcov Portugalsko

Priemyselné haly

17-22

Zoo Jihlava - pavilón tigrov

Křepice - náves a predpriestor radnice

Redesign štefánikovej triedy

Schodisko administratívnej budovy

Ostatné

Chata Pucov

Pucov, Slovensko - Orava

Projekt pre stavebné povolenie.

Rekreačný objekt je určený na prenájom a rekreáciu majiteľov. Zadaním bolo vytvoriť objekt, ktorý bude spĺňať požiadavky na dočasné ubytovanie pre 2-4 osoby a podtrhne krásu Oravskej prírody. Pre svoje rozmery je chata rozdelená na funkčné zóny a funguje ako otvorený priestor, ktorý môže byť využívaný multifunkčne.

Objekt je osadený na oceľových stojkách v svahu, s výhľadom orientovaným na horu Choč. Presklená stena umožňuje výhľad na prírodu a prístup do objektu. Objekt je riešený bez napojenia na siete, voda je riešená pomocou podzemnej nádrže a čerpadla, elektrina baterkou.

POSÚVATEĽNÝ REBRÍK

SV 2,500

LEGENDA MIESTNOSTÍ

Č. M. NÁZOV MIESTNOSTI PLOCHA (m²) PODLAHOVÁ KRYTINA

ZÁVETRIE 9,00 MATERIÁL

OBYTNÁ

MIESTNOSTÍ

VYPRACOVALAÁ SARAH MÁRIA HIRAVÁ

NÁZEV STAVBY

STAVEBNÍ OBJEKTÁ SO 01-REKREAČNÁ CHATA ČASŤÁ OBSAHÁ ARCHITEKTONICKÁ ŠTÚDIA - PÔDORYS 1NP ARCHITEKTONICKO-STAVEBNÉ RIEŠENIEÁ

REKREAČNÁ CHATA 1:50

Domov dôchodcov

Barreira, Leiria, Portugalsko

Stavenisko sa nachádza v časti obce s nízkou hustotou osídlenia, medzi dvomi jednopodlažnými budovami - RD. Pre túto skutočnosť je objekt navrhnutý tak aby zapadal do zástavby. Druhé nadzemné podlažie je práve pre túto skutočnosť odsadené od prednej časti objektu. Svahovitosť terénu a priestorovo náročné požiadavky zadávateľa si vyžadujú značné zásahy do terénu. Na pozemok je relatívne dobrá dostupnosť v rámci ciest II. a III. triedy. Prístup na pozemok je umožnený z dvoch strán - k hlavnému vstupu a vstupu pre zamestnancov z cesty II. triedy pre peších / dochádzajúcich MHD vrátane piatich pohotovostných parkovacích miest a zo spodnej časti pozemku, z cesty III. triedy je umožnený prístup pre parkovanie áut, zásobovanie a presun obyvateľov.

Objekt je riešený najkompaktnejšou možnou formou. Jeho forma je priamou reakciou na okolitú zástavbu. Pričom v prednej časti objektu sa nachádzajú funkcie spoločenské a v zadnej časti sa nachádza bývanie a prístup na spoločný dvor. Keďže sa nachádzame v teplom podnebí, bolo potrebné dbať na dostatočné tienenie objektu, to je zabezpečené pevnými drevenými lamelami zo západu a posuvnými textilnými blokmi z juhovýchodu, kde sú umiestnené aj nadokennné kastlíki pre doplnkové tienenie izieb. Súčasťou návrhu sú aj dve malé átriá, pričom jedno sa nachádza na 1NP, priamo vo foyer a slúži najmä na presvetlenie priestoru, ale rovnako dôležito aj pre pocit duševnej pohody zamestnancov a zákazníkov pri prechode do obytnej časti objektu. Druhé, veľké átrium slúži ako spoločenský priestor prepojujúci podzemné podlažia s denným osvetlením. Pohyb medzi podlažiami je zabezpećený pomocou jedného vertikálneho jadra s lôžkovým výťahom.

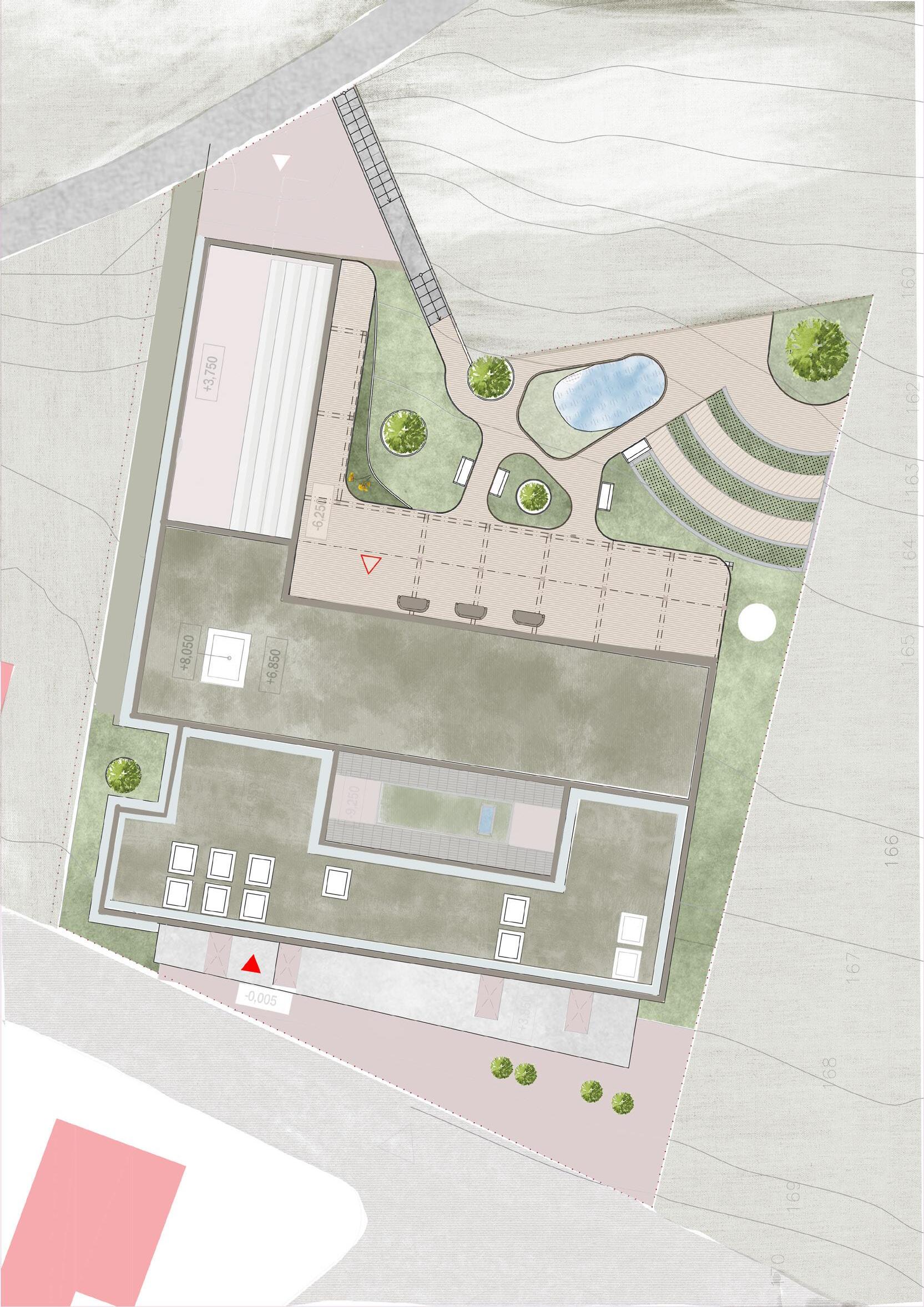

LEGENDA PRVKOV A PLÔCH

Stromy

Stavebný Objekt

Jazierko s fontánkou

Kvetinové záhony

Priepustné dláždice

Drevená pochôdzna plocha

Záhony pre voľné pestovanie

Akumulačná nádrž na vodu

Vstup do objektu

Vstup na pozemok

BÝVANIE SPRÁVA

SPOLOČNOSŤ

PREVÁDZKA

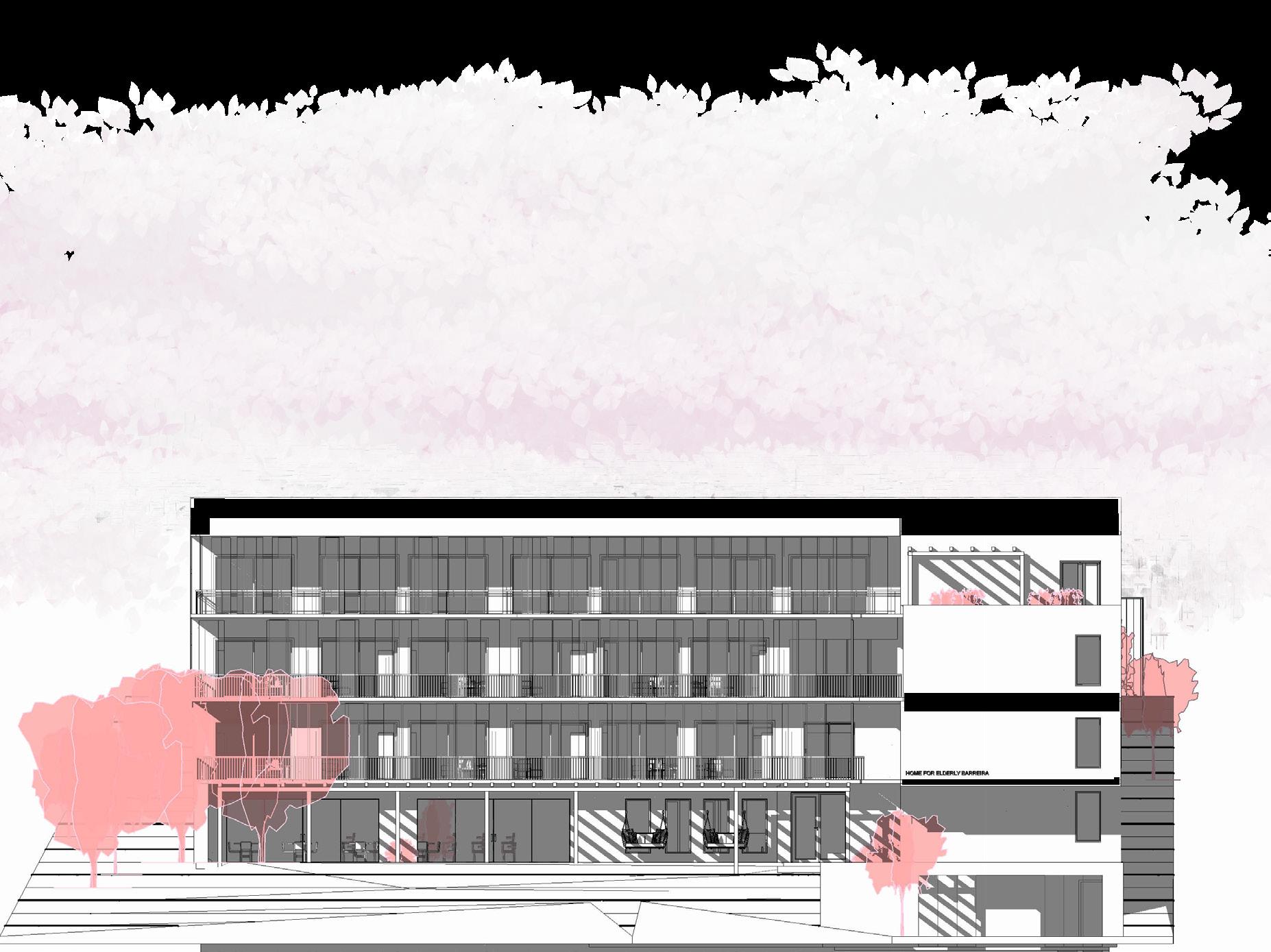

PRIEČELIE OBJEKTU - ZAPADÁ DO OKOLITEJ ZÁSTAVBY A NENARÚŠA RÁZ ULICE, LAVIČKY NAVÁDZAJÚ KU SOCIALIZÁCII POČAS ČAKANIA NA SLUŽBY

ZÁHRADA NAVÄZUJE NA SPOLOČENSKÉ PRIESTORY - 3NP A UMOŽŇUJE SPOJENIE SPOLOČENSKÝCH AKTIVÍT A POHĽADOV NA PRIĽAHĽÚ PORTUGALSKÚ KRAJINU

MIESTNOSTÍ

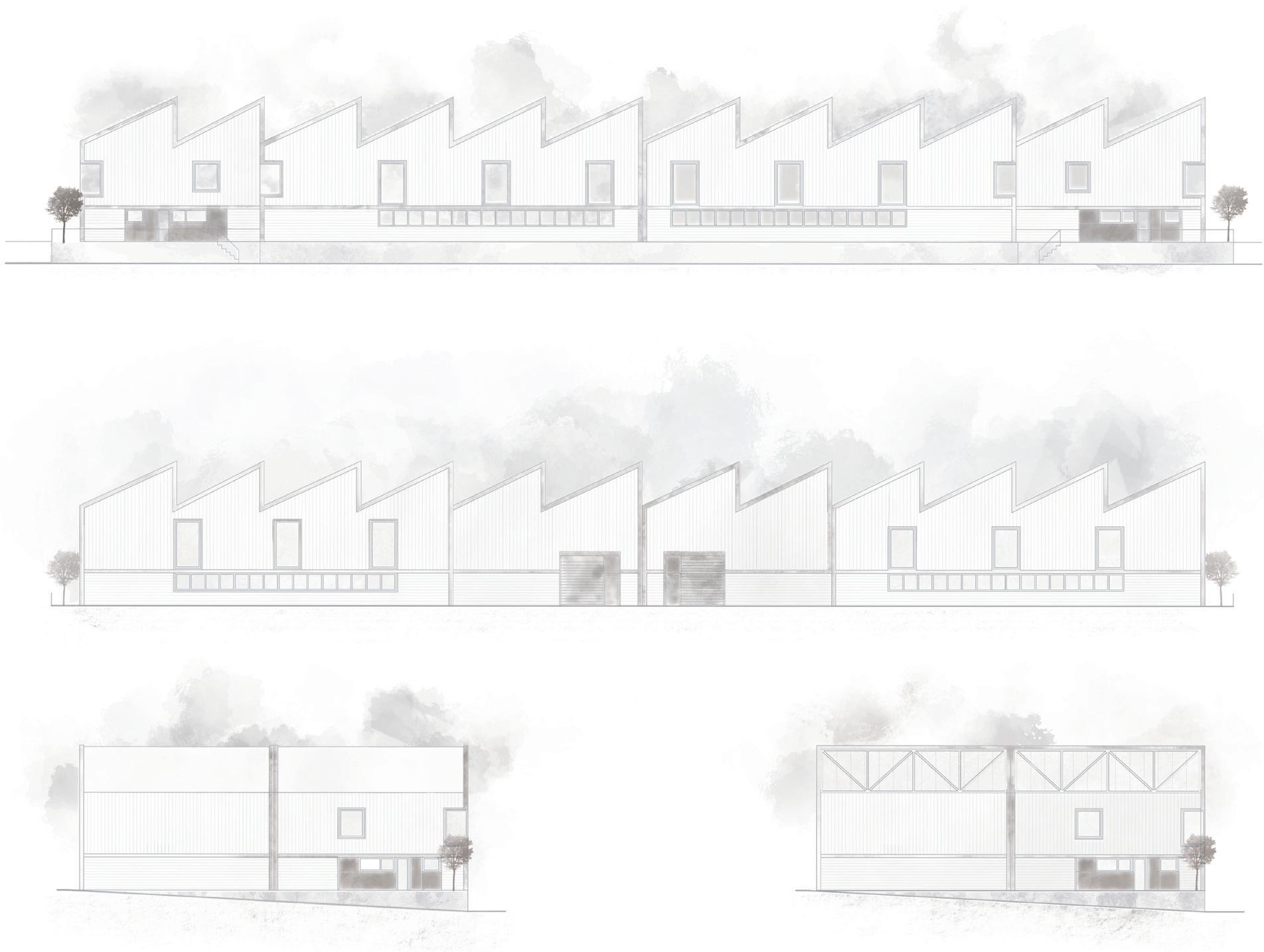

Priemyselné haly

Pavlovice u Kojetína, Česko

Priemyslné haly určené na prenájom sú koncipované do zhlukov štyroch, vzájomne prepojiteľných hál tak, aby bola možnosť prenájmu veľkostne variabilná. Osadené sú pre svažitý terén na betónovej platforme. medzi každou skupinou hál sa nachádza zeleň, ktorá tvorí rekreačnú zónu, rozptylovú zónu hluku z výroby a zároveň vytvára vsakovacie ploochy areálu. Skupina hál je prístupná zo spločnej komunikácie pre zásobovanie zo zadnej strany a pre vstup zamestnancov a prípadných zákazníkov zo zadnej strany. Hala je riešená ako ocelový skelet obalený sendvičovými panelmi, konštrukcia pilovej strechy s extenzívnou zeleňou je riešená z ocelových väzníkov. Denné osvetlenie je do budovy vnášané pomocou svetlíkov pred ocelovými väzníkmi a pásových okien na fasáde.

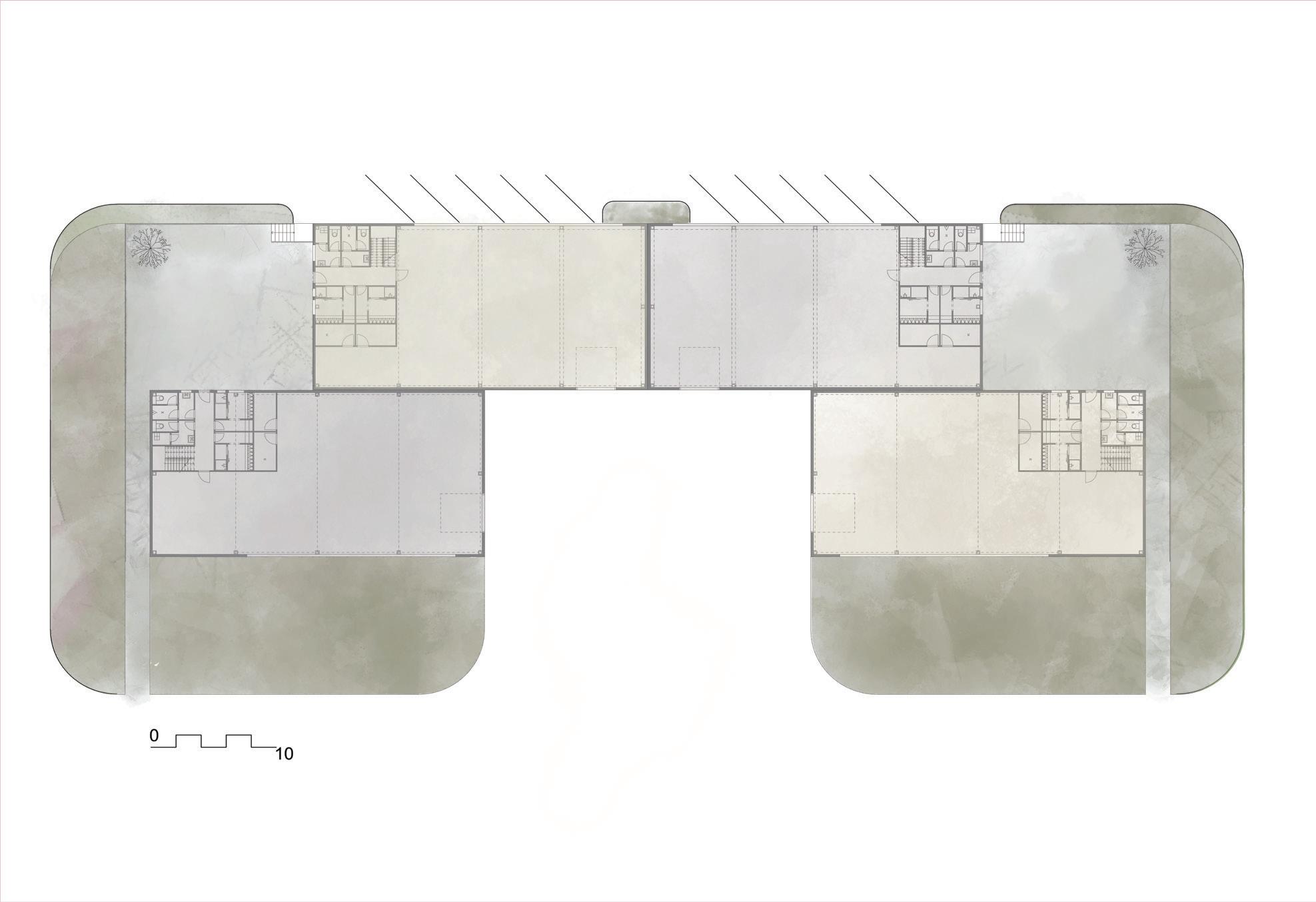

PÔDORYS - ZOBRAZENIE PREVÁDZKY, RADENIA A PREPOJENIIA JEDNOTLIVÝCH

PÔDORYS - ZOBRAZENIE DISPOZÍCIE HALY

Pavilón Tigrov

Jihlava, Czechia

Architektonická štúdia.

Vyjasnenie a Účel Stavby Zadávateľom projektu je ZOO Jihlava, kde sa objekt bude nachádzať. Pozemok je situovaný v prostredí lesoparku v centre Jihlavy, čo obmedzuje urbanistický rozvoj ZOO Jihlava. Cieľom projektu je návrh nového pavilónu pre šelmy, kde hlavným druhom bude tiger sumaterský. Stavba bude slúžiť nielen na ustajnenie zvierat, ale aj na expozičné účely ZOO. Stavba bude umiestnená na svahovitom pozemku medzi výstavným priestorom hyen a expozíciou Austrálie. Táto expozícia má podľa informácií slúžiť spolu s expozíciou primátov ako hlavná v budúcnosti. Druhá stavba bude situovaná na rovnakom mieste, len v blízkosti hranice pozemku ZOO Jihlava.

Architektonické Riešenie Vlastnosti a prvky objektu sú navrhnuté hlavne s ohľadom na potreby zvierat a ostatných potrieb ZOO. Čo sa týka architektúry, prvky ako tvar strechy či vstupný portál vychádzajú z tradičnej architektúry Sumatry a zvyšku Ázie v modernom poňatí. Pavilón tigrov zaberá väčšiu časť pozemku, no stále poskytuje dostatočný priestor pre pohodlné umiestnenie dvoch výbehov pre tigre, jedného výbehu pre manuly a odstavného dvorčeka pre tigre.

INTERAKCIA- SÚČASŤOU VÝSTAVNÉHO PRIESTORU BUDÚ RÔZNE INTERAKTÍVNE NÁUČNÉ HRY, KTORÉ UMOŽNIA DLHŠÍ POBYT NÁVŠTEVNÍKOV, NAPRÍKLAD PRI ČAKANÍ NA ZVIERA

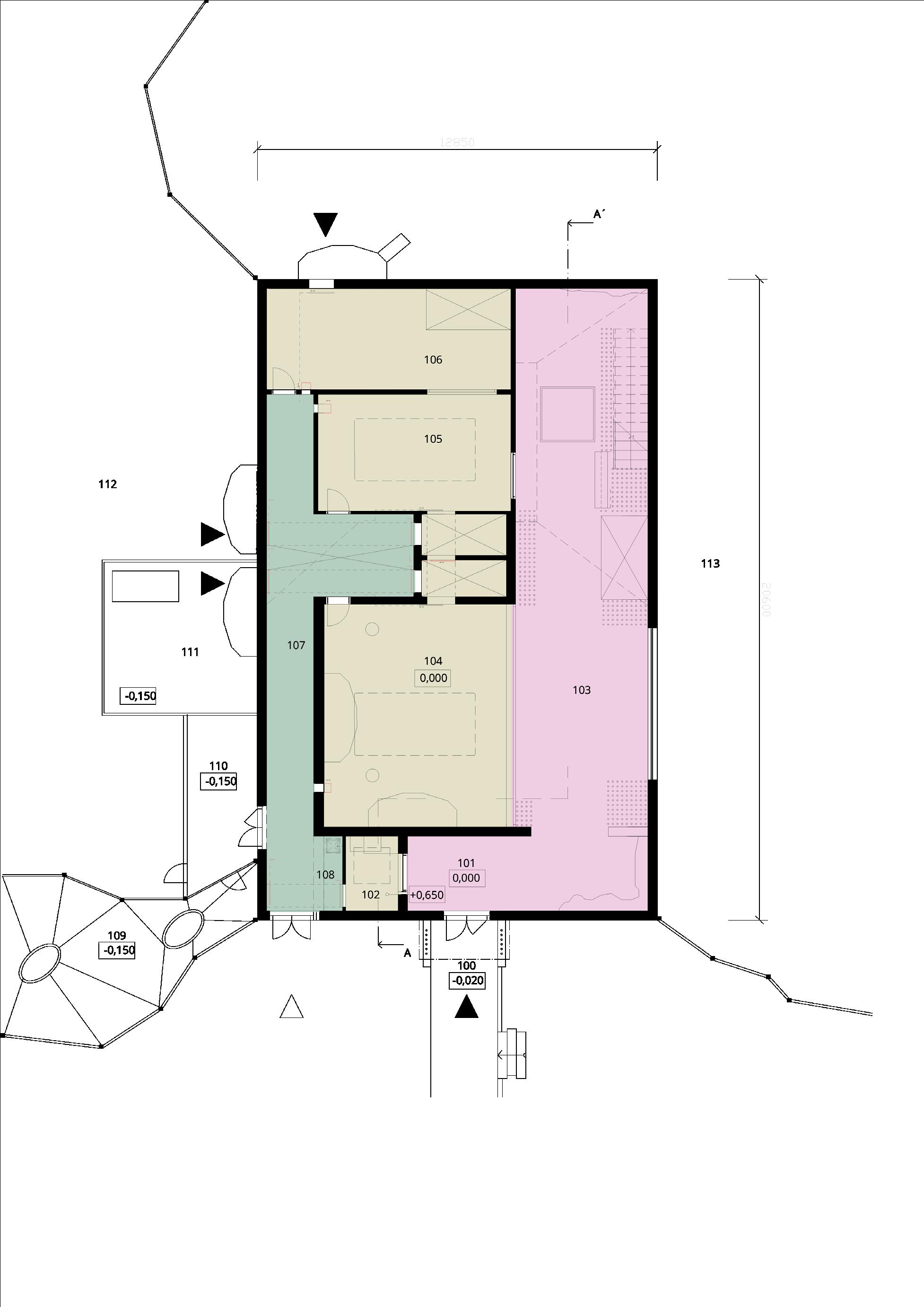

LEGENDA MIESTNOSTÍ 1NP

Č.M. NÁZOV

100 VSTUP 101 VSTUPNÁ HALA, VÝSTAVA MANUL

MANUL UBIKACE 103 NÁVŠTEVNÍCI, TIGER SUMATERSKÝ, PLAZY ÁZIE 104 VÝSTAVNÁ UBIKÁCIA TIGER

Č.M. NÁZOV

VÝSTAVNÁ UBIKÁCIA, TIGER SUMATERSKÝ

PRÍPRAVA KRMIVA

VÝBEH MANUL

Č.M. NÁZOV 110 BEZPEČNOSTNÝ DVOR PRE CHOVATEĽOV 111 ODSTAVNÝ DVOREC 112 VÝBEH 113 VÝSTAVNÝ VÝBEH

PÔVODNÁ SKICA - VYTVORENIE VIACERÝCH PRIEHĽADOV NA TIGRE A ZVÝŠENIE POZOROVACEJ PLOCHY NA TRASE

UBIKÁCIE- VYTVORENIE PROSTREDIA VHODNÉHO PRE DOSPELÉ TIGRE A MLÁĎATÁ, ANIMAL ENRICHMENT PRVKY, PRIESTOR JE PREPOJITEĽNÝ S OSTATNÝMI UBIKÁCIAMI A UMOŽŇUJE ZVÄČŠENIE ŽIVOTNÉHO PRIESTORU ZVIERAŤA

ZVISLÝ REZ OBJEKTOM A VÝSTAVNÝM VÝBEHOM

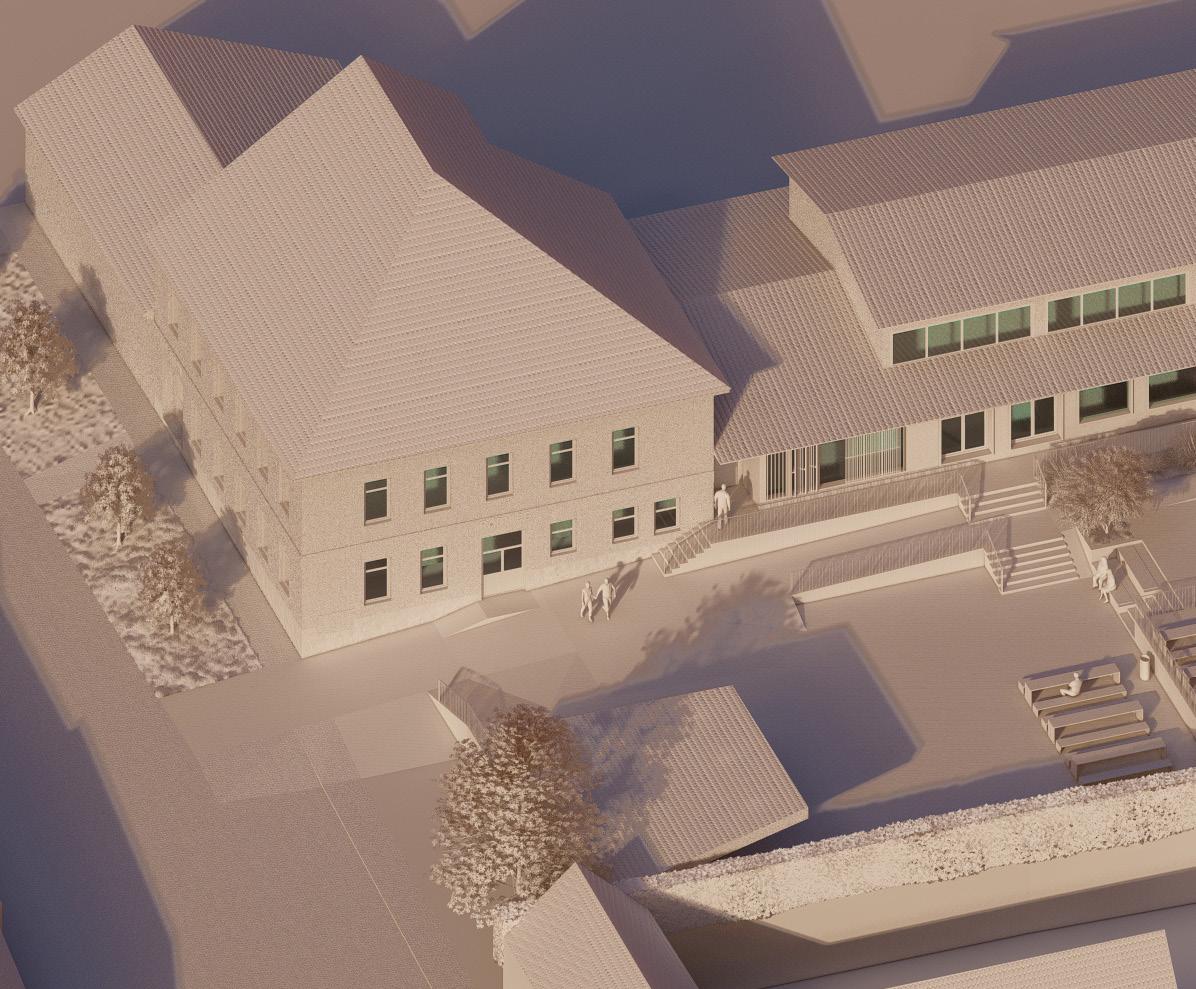

Náves a predpriestor radnice

Křepice, Česko

spolupráca: Petr Koumar

Zhodnotenie

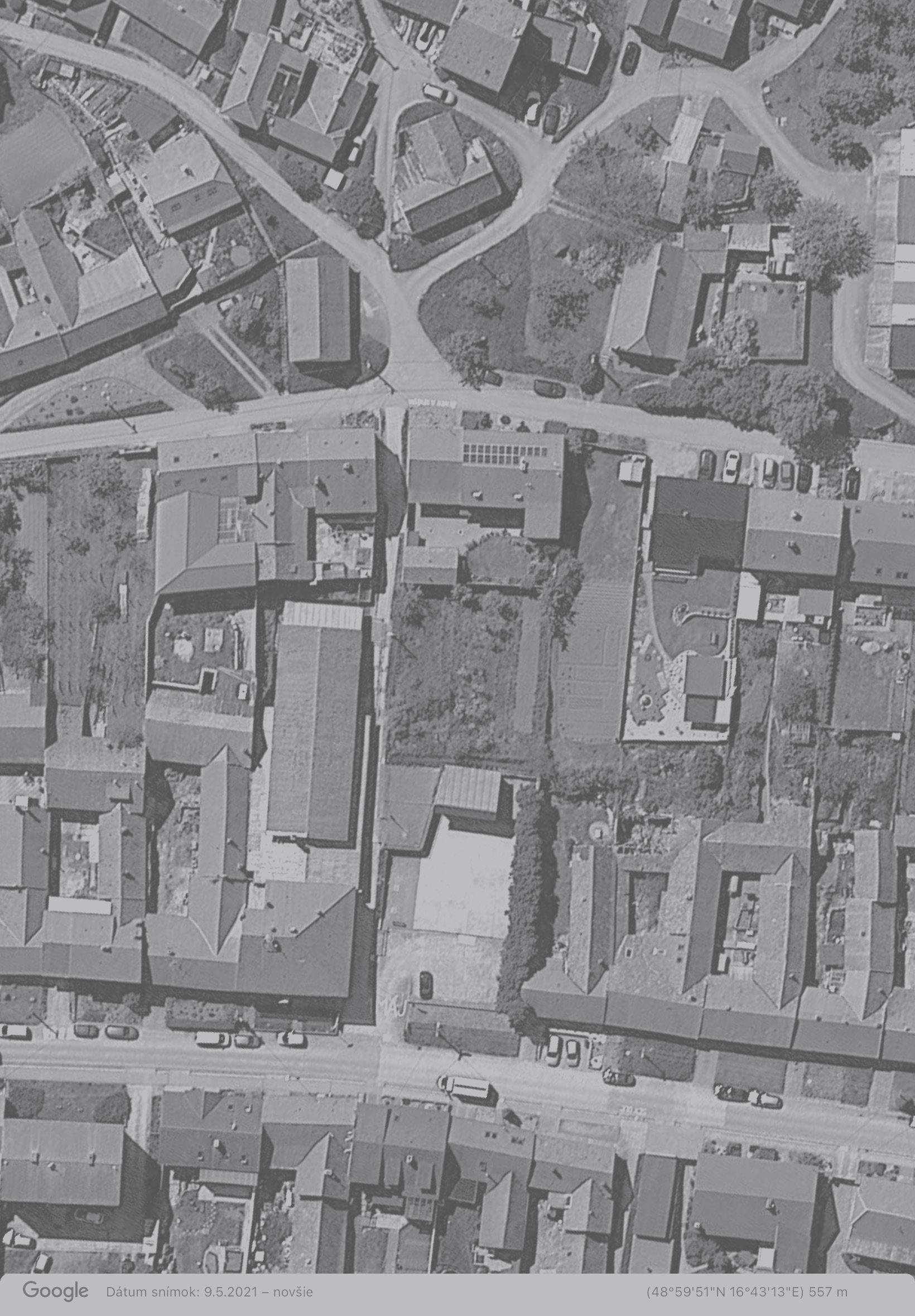

Riešené územie sa nachádza v časti obce, využívanej pre správne účely, t.j. vedľa Obecného úradu. Momentálny stav je udržiavaný od dôb komunizmu a Křepicím vyhovuje ako provizórny, no stále naplno využívaný.

V našom návrhu

V našom návrhu sme sa snažli o prehľadné sprístupnenie vstupu o obecného úradu. Toho sme docielili pomocou vytvorenia malej návsi, rozširujúcej ulicu. Priestor, využívaný pre kultúrne akcie sme predisponovali a vytvorili tak ucelený priestor, ktorý nenarúša reprezentatívny vzhľad návsi. Otočili sme prístrešok pre muzikantov chrbtom k ulici a dopriali sme mu zlepšenie akustiky, pomocou vytvorenia akéhosi amfiteátra.

Vertikálne komunikácie sme prečistili a sprístupnili osobám s obmedzenou scopnosťou pohybu, napríklad rozšírením komunikácií alebo vytvorením rámp podľa príslušnej normy.

Rez ulicou smer Nikolčice

ulicou smer Veľké Němčice

Rez ulicou, pohľad do prieluky

JEDNO AŽ DVOJPODLAŽNÁ ZÁSTAVBA

V okolí pozemku sa nachádzajújedno-dvoj podlažné rodinné domy. Jedinou dominantnejšou stavbou v okolí je budova radnice.

PROBLÉMY

1 Nevhodne využívaná zeleň, zmena výškovej úrovne chodníka

2 Vstupné priestory obecného úradu nie sú vhodne reprezentované ich predpriestorom

3 Pásová zeleň (tuje) opadáva, obťažuje majiteľov susedného pozemku

4 Rozmanitosť povrchov, zmena výškovej úrovne v náväznosti na parket

5 Pocitovo oddelená fasáda od verejného priestranstva, malé okná, ktoré sálu nepresvetlia

6 Zlý technický stav sklepu

7 Hluk z pódia, šíriaci sa smerom do ulice

8 Zeleň prenajímaná susednému pozemku, nevyužívaná pre účely obce

9 Technický stav schodišťa, prevýšenie pozemku, zlá priechodnosť

REAKCIA

1 Zarovnanie s priľahlým chodníkom

2 Vytvorenie malej reprezentačnej návsi

3 Odstránenie pásovej zelene, nahradenie ťahavým brečtanom na roštoch

4 Zjednotenie povrchov

5 FACELIFT FASÁDY

6 Odstránenie sklepu pre potreby rozšírenia komunikácie

7 Otočenie pódia chrbtom k ulici, vytvorenie “amfiteátru” - využitie prevýšenia

8 Sprístupenenie zelenej plochy verejnosti

9 Obnova vertikálnej kounikácie, rozšírenie pre pohodlný prechod

Schwarzplan

Obecný úrad s kultúrnym sálom

Riešené územie

PÓDIUM S V ÝČ APOM

OHNISKO V PARKU

NAVRHNUTÉ MATERIÁLY

VERTIKÁLNE LAMELY

HORIZONTÁLNE LAMELY

MLAŤOVÉ POVRCHY

ZELEŇ

ŠRUKTÚROVANÁ OMIETKA

ČADIČOVÉ KOCKY

Redesign Štefánikovej triedy

Brno - mesto, Česko

spolupráca: Stanislava Šimková

Rekonštrukcia spočíva v úprave mestskej triedy, pričom zachovávame všetky existujúce funkcie (električkovú dopravu, automobilovú dopravu, parkovanie, zeleň, pohyb chodcov a podobne)

Prevedené zmeny majú prispieť k pozitívnej zmene Štefánikovej ulice, prinášajú logické a funkčné riešenie s ohľadom na vymenované funkcie, ktorým meníme tvar a umiestnenie.

PODSTATA REKONŠTRUKCIE

Na základe zistených poznatkov vychádzame z problematiky vizuálneho smogu na riešenom úseku, ktorá sa týka skôr úprav vizuálu a estetickej stránky ulice.

Nakoľko je v súčasnosti ulica navrhnutá primárne pre dopravné prostriedky, primárnym cieľom bude redukcia jazdných pruhov a rozšírenie plochy chodcov a bezpečné zastavenie električiek v zastávke.

- všetky druhy dopravy budú v rovnováhe - navrhnuté sú komfortné a široké chodníky bez prekážok - tramvajový pruh bude pokrytý “zeleným pásom” vysadenie rozchodníkov zlepší vzhľad celej komunikácie, zároveň znižuje hlučnosť a prašnosť

chodník

parkovanie

jazdn ý pruh

zastávka elektri č ky elektri č kové trate

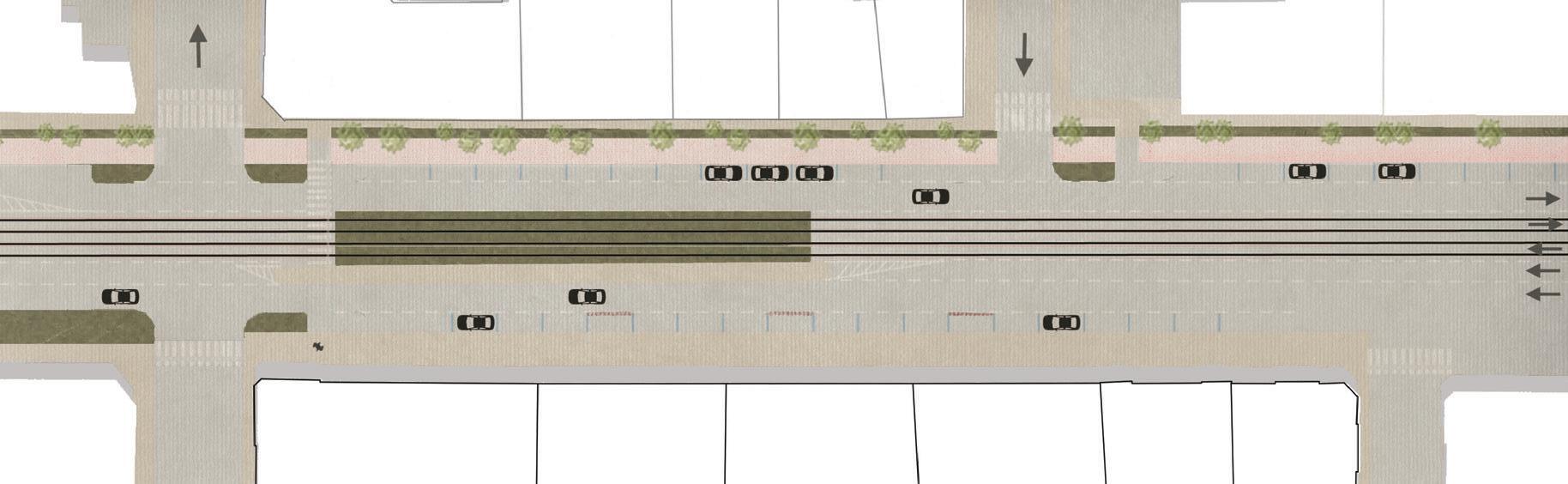

- PÔDORYS ULICE - ZOBRAZENIE PREVÁDZKY A VODIACICH PÁSOV

jazdn ý pruh

parkovanie

cyklotrasy chodník

Schodisko

Pavlovice u Kojetína, Česko

Výrobná dokumentácia, BP.

ARCHITEKTONICKÝ ZÁMER

Interiérové schodisko spojuje 1 NP a 2 NP a zároveň slúži ako únikové.

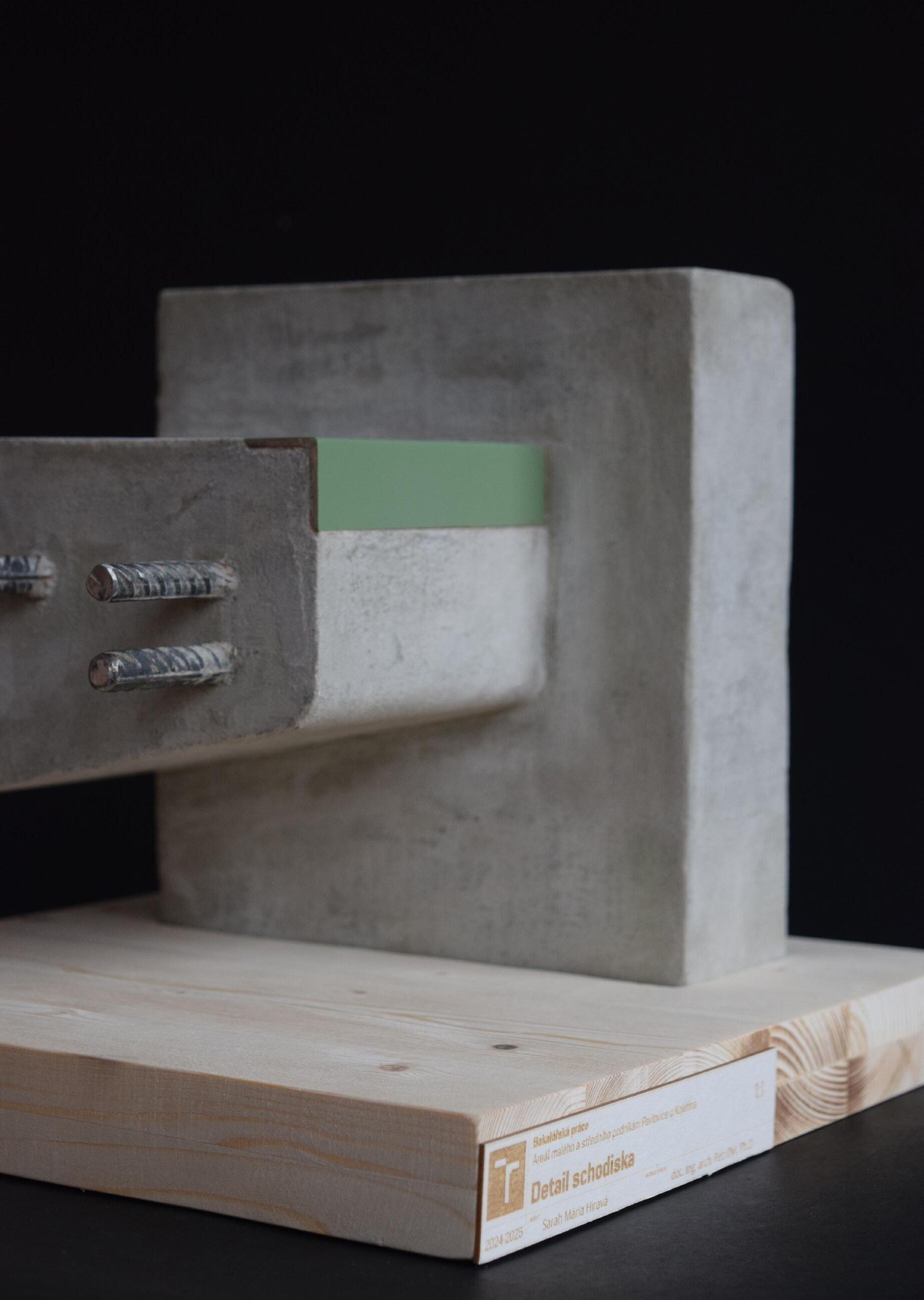

Schodisko je visuté monolitické železobetónové, všetky strany stupníc sú viditeľné, z pohľadového betónu triedy PBS.

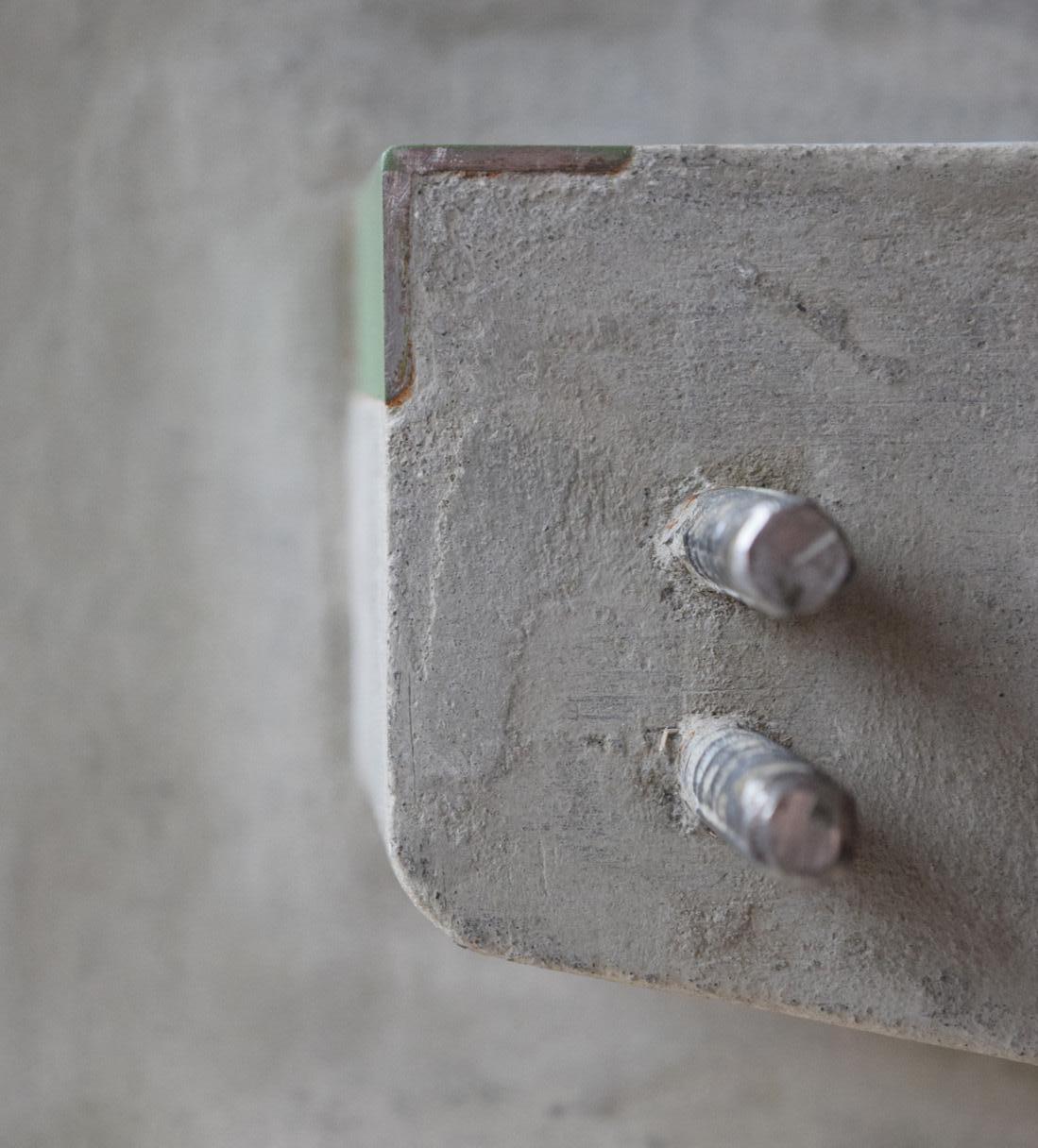

Jednotlivé stupne sú do železobetónovej steny kotvené pomocou armatúrnych spojek LENTON, vďaka ktorým je možné predeliť výztuž na dve časti a betónovať nosnú stenu schodiska naraz, do jedného bednenia. Nástupné a výstupné stupne schodiska sú zaopatrené oceľovým uholníkom farby RAL 6011 (kontrast >30%) pre označenie a zvýraznenie týchto stupňov podľa normy ČSN 73 41 30.

Ostatné stupne sú na nástupnej hrane zaoblené ø13 mm pre zníženie namáhania tejto hrany a dlhšiu životnosť, ako aj lepší komfort. Stupne sú ošetrené hydrofóbnym náterom pre zníženie prašnosti a uzatvorenie pórov betónu.

Ocelové madlo ø42,2 mm je kotvené do priľahlých stien bodovo, držiakom pre madlo z nerezovej ocele, rovnako vo farbe RAL 011.

Farba vytvára na šedom podklade betónu jasnú vodiacu linku, čím vymedzuje priestor komunikácie a prirodzene privádza uživateľa tam, kam potrebuje.

Detail nástupného / výstupného stupňa 1:2

UHOLNÍK OCE OVÝ z brúsenej ocele kefovanej, zaoblená hrana 1mm antikorózny náter nanášaný máčaním, po kompletnom vysušení a odstránení nečistôt, farba RAL 6011 nanášaná práškovým lakovaním, pripevnený do betónu pomocou navarených spojek, ktoré budú rovnako ošetrené antikoróznym náterom. Uholník bude do debnenia osadený pomocou silikónu, ktorý bude po oddebnení šetrne očistený

Poh adová hrana, poh adový betón triedy PBS hydrofóbny slikónový náter pre uzatvorenie pórov a zníženie prašnosti. Náter nanášaný postrekovačom, pokia povrch nie je nasiaknutý, ale bez stekania. (Hrany a povrchy, ktoré nie sú žiadúce na postrek je potrebné zakryť igelitom)

Poh adová hrana, poh adový betón triedy PBS hydrofóbny a protišmykový náter silikónový s prídržnosťou k povrchu min. s=0,05

Druhá časť tyče bude do spojky umiestnená po vybetónovaní a oddebnení steny Tyče budú orezané závitorezom a nainštalované pod a požiadavok výrobcu (4-4,5 otočky).

Schodiskové stupne budú betónované jednotlivo do systémového debnenia v triede poh adového betónu PBS. Výztuž je rozdelená do dvoch častí (časť zaliata v stene- viď. hore) a časť umiestnená v schode spojená pomocou mechanických spojek LENTON. Tyče budú orezané závitorezom a nainštalované pod a požiadavok výrobcu do spojek (4-4,5 otočky). Pred betonážou stupňov je potrebné

zaistiť spoje debnenia silikónom, zatiahnutým špárovačkou s požadovaným priemerom Poh adová lišta oce ová bude ošetrená akrylátovým antikoróznym náterom máčaním a po kompletnom uschnutí nastriekaná práškovou

farbou RAL 6011 matnou Bude umiestnená do debnenia nástupných a výstupných stupňov pred vyliatím upevnená pomocou čo najtenšej vrstvy silikónu, ktorý sa bezprostredne po oddebnení šetrne očistí. Madlo schodiska bude vyrobené v zvarovni podla dokumentácie a dovezené na stavbu po komaxitovaní vo farbe RAL 6011. Bude osadené pomocou držiakov madla, farba RAL 6011 Držiaky budú ukotvené do steny pomocou kombiskrutky do predvŕtanej časti steny. Oce ové madlo bude ukotvené na držiaky pomocou pozinkovaných vrutov

Umiestnenie schodiska M 1:200 - priečelie objektu

Umiestnenie schodiska M 1:200 - pôdorys 1NP

Axonometria vý

STUPEŇ SCHODISKOVÝ monolitický železobetónový, vyztužený oce ovou výztužou pod a návrhu statika, kotvený do železobetónovej nosnej steny jednostranne. Vyztuženie betonárskou výztužou, ošetrenou protikorozívnym náterom, pod a určenia statika. Výztuž je rozdelená na dve časti a prepojená pozinkovanou Lentonovou spojkou. Betón poh adový pevnosť pod a návrhu statika, trieda poh adového betónu PBS, pričom všetky strany sú poh adové. Uzatvorenie pórov betónu hydrofóbnym náterom silikónovým, nanášaným postrekovačom, pokia sa bude náter vstrebávať bez stekania. Nástupnica bude ošetrená penetračným a protišmykovým náterom tak, aby spĺňala požiadavky pod a normy ČSN 73 41 30

schodiska

BEÁNIE UA FAST - TÉMA ARCADE GAMES - POZVÁNKOVÉ PRÍBEHY

MUSICLAB - SPECIALS - NÁPOJOVÝ LÍSTOK

(popletl si měsíce)

(3,25 Dcl) POPLETENÝ SANTA

HAVANA, LIMETA, ANANASOVÝ DŽUS havana, lime, pineapple juice

(vařila lektvar z brněnské přehrady)

JEŽIBABA

SPECIALS 95,-

(popletl si měsíce)

(popletl si měsíce)

HAVANA, LIMETA, ANANASOVÝ DŽUS havana, lime, pineapple juice

SPECIALS

(popletl si měsíce)

KONIFERUM BOROVIČKA, BOŽKOV ZELENÁ, LIMETA koniferum borovička, Božkov zelená, Lime

Kučeravý ďábel

(otrávil grepovičku) (3,3 Dcl) (3,25 Dcl)

KONIFERUM BOROVIČKA, grepový džus, grenadina koniferum Borovička, grapefruit juice, grenadine

(popletl si měsíce)

HAVANA, LIMETA, ANANASOVÝ DŽUS havana, lime, pineapple juice

(vařila lektvar z brněnské přehrady)

JEŽIBABA

JEŽIBABA

(otrávil grepovičku) (3,3 Dcl) (3,25 Dcl) (3,25 Dcl) POPLETENÝ SANTA

(vařila lektvar z brněnské přehrady)

KONIFERUM BOROVIČKA, BOŽKOV ZELENÁ, LIMETA koniferum borovička, Božkov zelená, Lime

KONIFERUM BOROVIČKA, BOŽKOV ZELENÁ, LIMETA koniferum borovička, Božkov zelená, Lime

Kučeravý ďábel

Kučeravý ďábel

(otrávil grepovičku) (3,3 Dcl) (3,25 Dcl) (3,25 Dcl) POPLETENÝ SANTA

95,95,95,-

KONIFERUM BOROVIČKA, grepový džus, grenadina koniferum Borovička, grapefruit juice, grenadine

KONIFERUM BOROVIČKA, grepový džus, grenadina koniferum Borovička, grapefruit juice, grenadine

(popletl si měsíce)

(popletl si měsíce)

(3,25 Dcl) POPLETENÝ SANTA

LIMETA, ANANASOVÝ DŽUS havana, lime, pineapple juice

(vařila lektvar z brněnské přehrady)

JEŽIBABA

KONIFERUM BOROVIČKA, BOŽKOV ZELENÁ, koniferum borovička, Božkov zelená,

Kučeravý ďábel

(otrávil grepovičku) (3,3 Dcl) (3,25 Dcl)

KONIFERUM BOROVIČKA, grepový koniferum Borovička, grapefruit

Výtvarná tvorba

VYBRANÉ PRÁCE

SARAH MÁRIA HIRAVÁ

KONTAKT

tel. číslo: +420 773 481 882 e-mail: hiravasarah@gmail.com
