QUATRUE
VERANDERBAARHEID CENTRAAL
MUTABILITÉ CENTRALE
VERBOVEN MAUD - VERTE GIJSJE - WAUTERS FRAUKE - WILLEMS AMANI
QUATRUE
DIT BOEKJE DIENT ALS HANDLEIDING OM DE VERANDERBAARHEID VAN HET GEBOUW ZO VLOT MOGELIJK TE LATEN VERLOPEN.
HET BOEKJE GEEFT EEN OVERZICHT WEER VAN WAT ER MOGELIJK IS IN HET GEBOUW EN HOE DIT PRAKTISCH WERKT.
DE NAAM VAN DIT PROJECT VERWIJST NAAR DE VIER STRATEN DIE HET GEBOUW VERBINDT, DE VIER ONTWERPERS EN DE VIER BOUWLAGEN DIE DIT GEBOUW TELT.
3E BACHELOR ARCHITECTUUR-KULEUVEN-GENT 09/01/2024
INHOUDSTAFEL
H1: OMGEVING EN VERANDERBAARHEID
H2: WAFELSTRUCTUUR
H3: VERANDERLIJKE ASPECTEN EN ELEMENTEN
P7-12
H4: OPSLAG EN BEVESTIGING
H1: OMGEVING EN VERANDERBAARHEID

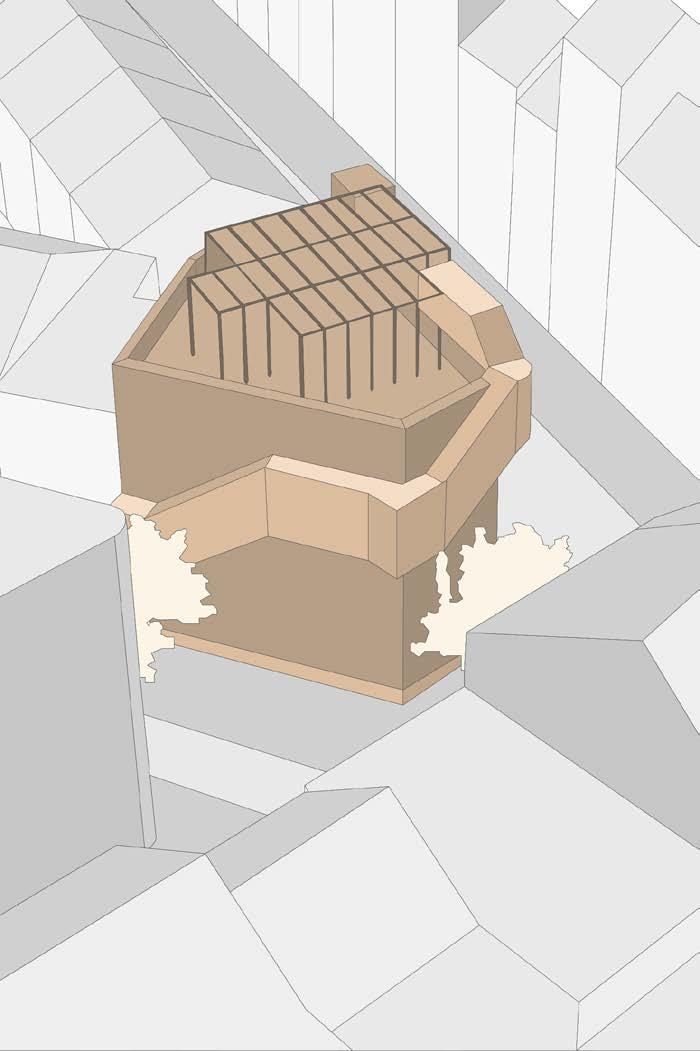

OMGEVING

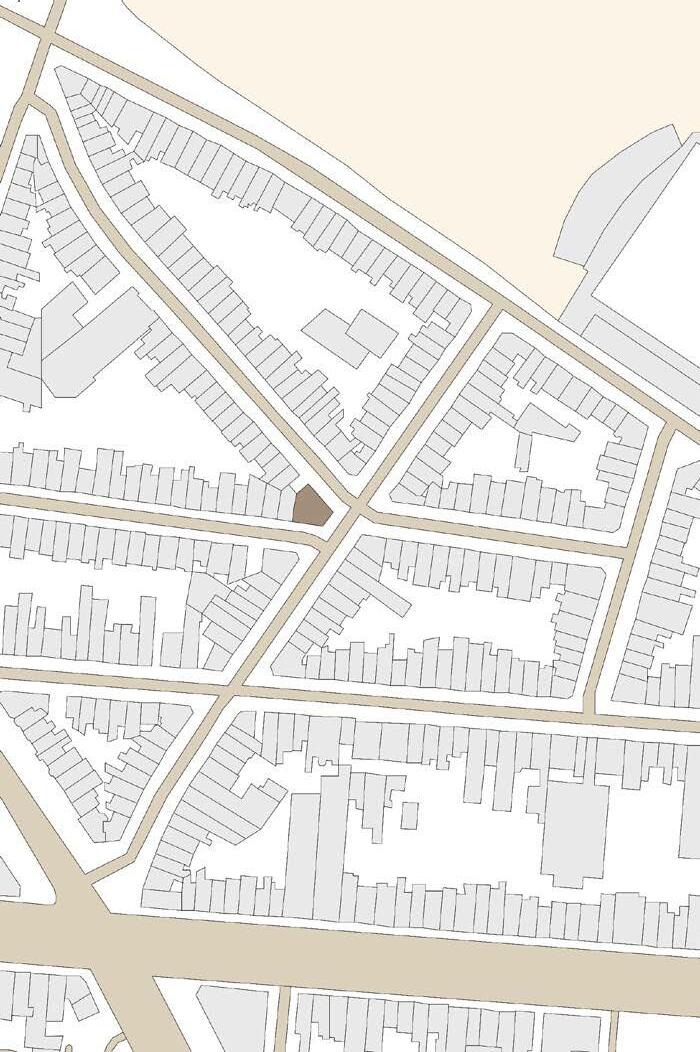

HET PERCEEL LIGT IN DE MELOENSTRAAT 77 TE VORST. OP DIT PUNT KOMEN VIER STRATEN SAMEN: DE MELOENSTRAAT, DE TULPEBOOMSTRAAT, DE BERANGERSTRAAT EN DE EIKELSTRAAT. DEZE LAATSTE VORMT DE VERBINDING TUSSEN DE VAN VOLXEMLAAN, EEN BELANGRIJKE AS IN VORST DIE DOORLOOPT TOT HET STATION IN BRUSSEL-ZUID EN HET DUDENPARK. IN DIT PARK LIGT HET JOSEPH MARIEN STADION WAAR DE VOETBALPLOEG ROYAL UNION SAINT-GILLOISE SPEELT.
DUDENPARK
JOSEPH MARIEN STADION
EIKELSTRAAT
TULPEBOOMSTRAAT
BERANGERSTRAAT MELOENSTRAAT
EIKELSTRAAT
VAN VOLXEMLAAN
VERANDERBAARHEID
IN DIT GEBOUW STAAT
VERANDERBAARHEID CENTRAAL. ZO KUNNEN DE FUNCTIES BINNENIN OM DE ZOVEEL TIJD VERANDEREN EN KUNNEN DE RUIMTES AANGEPAST WORDEN AAN DE NODEN VAN DE GEBRUIKERS; DEZE KUNNEN ZICHZELF DE RUIMTES TOE-EIGENEN.
ALLE VERDIEPINGEN ZIJN KOLOMVRIJ. DE CIRCULATIE EN DE TECHNIEKEN BEVINDEN
ZICH AAN DE BUITENKANT VAN HET GEBOUW. IN DE TRAPKOKER ZIJN ER VERSCHILLENDE RAMEN, STEEDS LOODRECHT GERICHT OP EEN VAN DE OMLIGGENDE STRATEN. DIT OM ZICHT EN LICHT TE GENEREREN.
BINNENIN BEVINDT ZICH DE MOGELIJKHEID OM PANELEN IN DE WAFELVLOER OP RAILS TE SCHUIVEN OM ZO RUIMTES NAAR KEUZE TE VORMEN. OOK KUNNEN DE VLOERPLATEN UIT DE VLOER GEHAALD WORDEN OM HIER VIDES MEE TE CREËREN AAN DE HAND VAN BORSTWERINGEN. DEZE ONDERDELEN KUNNEN OPGESLAGEN WORDEN IN DE KELDER EN KUNNEN VERPLAATST WORDEN MET DE LIFT.
LANGS DE BUITENKANT IS ER EEN BAKSTENEN SCHIL AANWEZIG. DEZE KAN VOOR DE RAMEN VAN RICHTING VERANDEREN OM ZO DE LICHTINVAL TE REGELEN. ER IS OOK EEN STELLING LANGS DE ZUIDOOSTGEVEL DIE DOORLOOPT OP HET TERRAS. DE ROOSTERS EN DOEKEN KUNNEN VERPLAATST WORDEN.
DE SANITAIRE KERN EN KEUKEN ZIJN VASTE ELEMENTEN BINNEN HET GEBOUW EN BEVINDEN ZICH OP HET GELIJKVLOERS.
H2: WAFELSTRUCTUUR
WAFELSTRUCTUUR

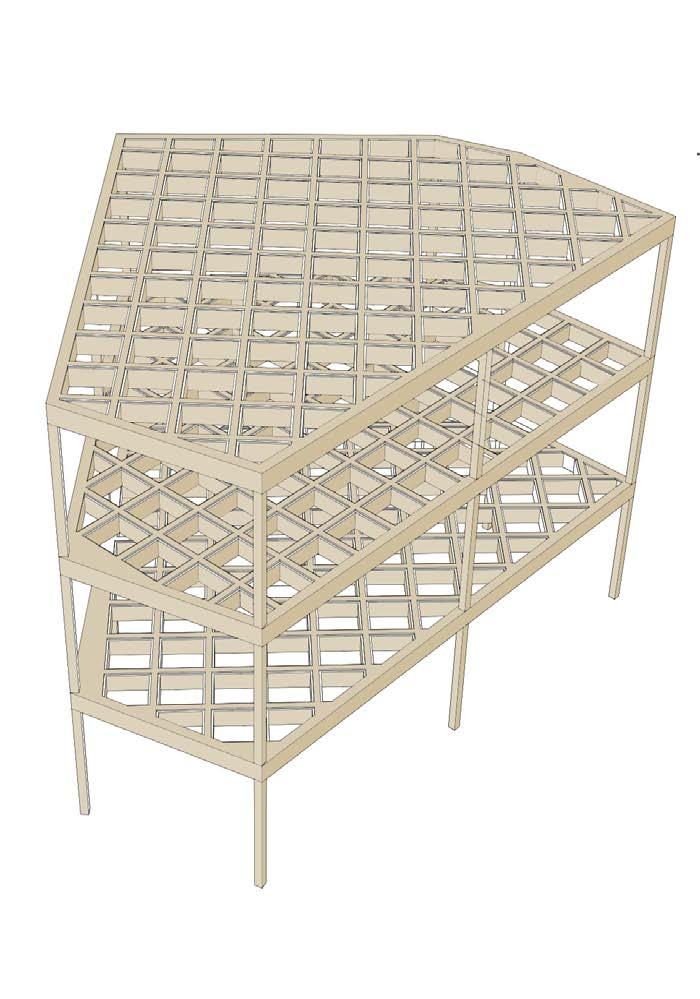

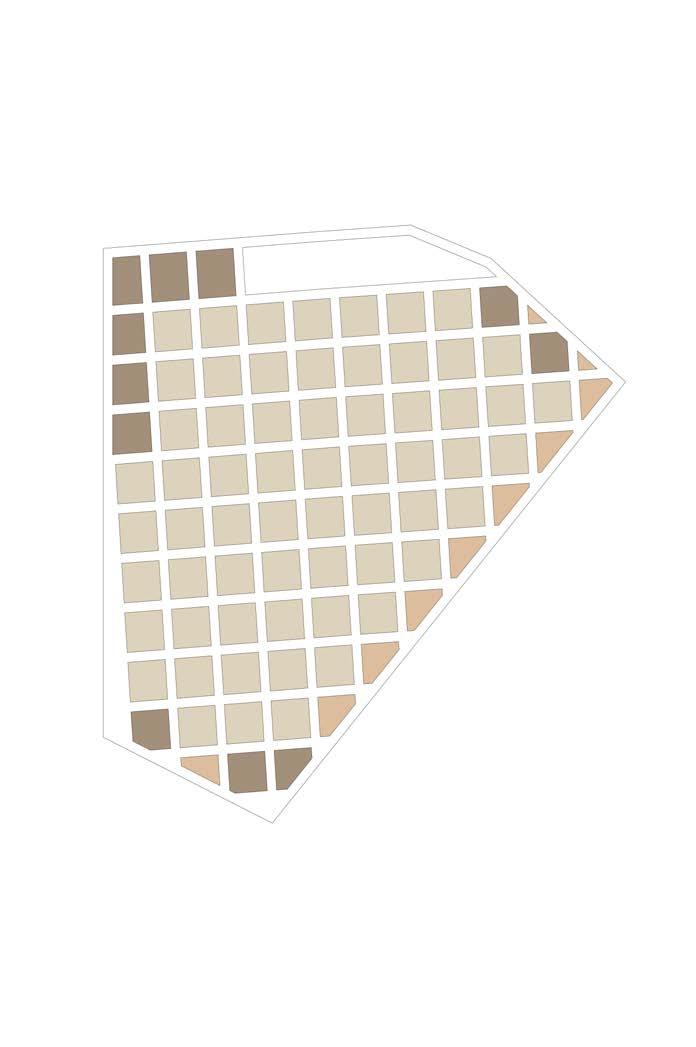

OM BINNENIN EEN VRIJE RUIMTE TE VERKRIJGEN, IS ER EEN WAFELSTRUCTUUR AANWEZIG. DE RICHTING VAN DEZE STRUCTUUR VERANDERT OP ELK VERDIEPING. ZO IS ER GEEN VAST GRID AANWEZIG IN HET GEBOUW EN HEEFT ELKE RUIMTE EEN ANDERE BELEVING EN KWALITEITEN.
TUSSEN DE KOLOMMEN VAN DE WAFELSTRUCTUUR BEVINDT ZICH DE ISOLATIE. DE BINNENKANT WORDT AFGEWERKT MET EEN OSB-PLAAT, REGELWERK EN GYPROC. DE BUITENKANT VAN DE ISOLATIE IS AFGEWERKT MET REGELWERK EN ETERNIT-PLATEN.
OVER BEPAALDE DELEN VAN HET GEBOUW BEVINDT ZICH EEN BAKSTENEN SCHIL. BIJ DE RAMEN KAN DEZE, AFHANKELIJK VAN DE STAND VAN DE ZON, GEDRAAID WORDEN. DE BAKSTENEN STAAN LOS VAN HET GEBOUW WAARBIJ DE STABILITEIT VERZEKERD WORDT DOOR ANKERS, VERBONDEN MET DE STRUCTUUR.
H3: VERANDERLIJKE
ASPECTEN EN ELEMENTEN
VERANDERLIJKE ASPECTEN
HIERONDER VINDT U EEN OVERZICHT VAN DE VERSCHILLENDE ASPECTEN EN VERANDERINGEN DIE MOGELIJK ZIJN.
RUIMTES CREËREN EN ONDERVERDELEN

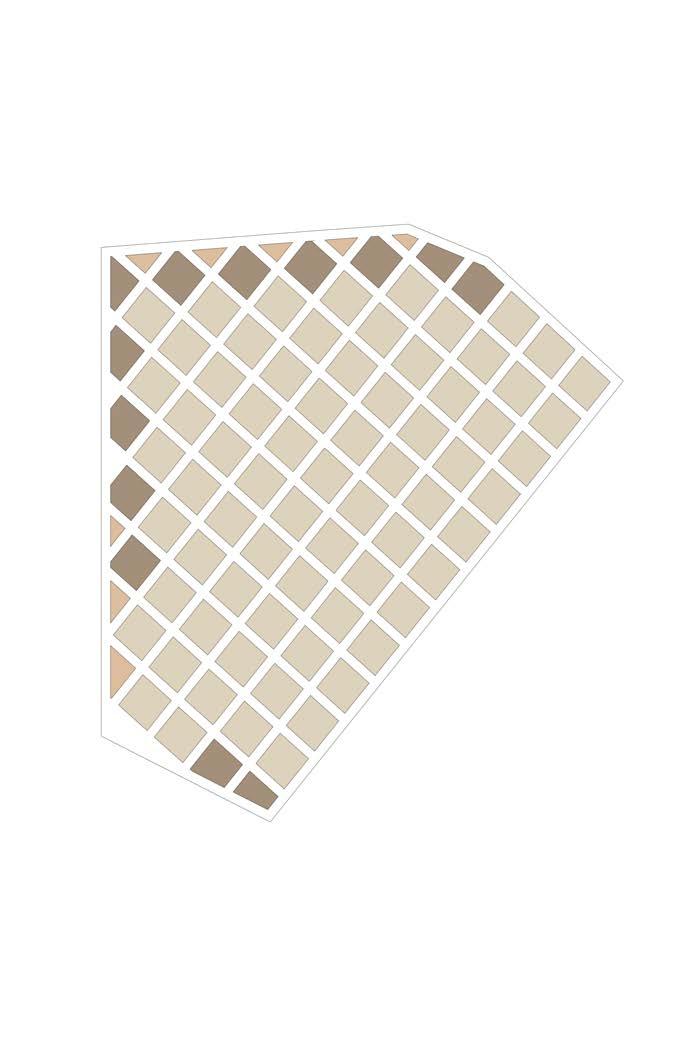

DE WANDPANELEN WORDEN INGEZET OM ELKE VERDIEPING VERDER ONDER TE VERDELEN. DEZE WORDEN AAN ELKAAR BEVESTIGD DOOR MIDDEL VAN RUBBERS DIE OP ELKAAR AANSLUITEN.
DOOR DE VERSCHILLENDE RICHTINGEN VAN DE WAFELVLOER EN DE VARIATIE IN PANELEN KUNNEN ER VERSCHEIDENE RUIMTES ONTSTAAN. NAAST STANDAARD PANELEN ZIJN ER OOK PANELEN DIE VARIABEL ZIJN IN LENGTE. TOT SLOT ZIJN ER OOK DEUREN OM DE RUIMTES VOLLEDIG VAN ELKAAR AF TE SLUITEN.
VIDES CREËREN
DE VLOERPANELEN KUNNEN UIT DE STRUCTUUR GEHAALD WORDEN WAARDOOR ER VIDES ONTSTAAN. DE GROOTTE, DE VORM EN DE POSITIE VAN DE VIDE KUNNEN OP BASIS VAN HET GRID PER VERDIEPING BEPAALD WORDEN.
OP DE RANDEN VAN DE VIDES KUNNEN ER BORSTWERINGEN GEPLAATST WORDEN OM DE VEILIGHEID TE VERZEKEREN.
ZONWERING
DE LICHTINVAL WORDT GEREGELD DOOR DE VERDRAAIBARE BAKSTENEN VOOR DE RAMEN. DE GEVEL KAN HIERDOOR EEN STEEDS VARIËRENDE OPENHEID NAAR DE OMGEVING TOE UITSTRALEN.
STELLING TRANSFORMEREN
DE STELLING BEDEKT DE ZUIDOOSTKANT VAN HET GEBOUW EN LOOPT DOOR OP HET TERRAS. HIEROP KUNNEN STALEN PLATEN BEVESTIGD WORDEN OM OP TE STAAN OF TE ZITTEN.
DE PLATEN KUNNEN OP VERSCHILLENDE MANIEREN GEPLAATST WORDEN. ZO KAN ER BIJVOORBEELD EEN PICKNICKTAFEL GEMAAKT WORDEN. ER ZIJN OOK DOEKEN DIE OPGEHANGEN KUNNEN WORDEN. DEZE KUNNEN
GEBRUIKT WORDEN ALS HANGMAT OF ZONNEWERING.
TENSLOTTE ZIJN ER STALEN ROOSTERS WAAROP PLANTEN KUNNEN GROEIEN DIE IN DE ZOMER VOOR SCHADUW ZORGEN EN BIJDRAGEN AAN EEN AANGENAAM BINNENKLIMAAT. OP HET TERRAS BESTAAT OOK DE MOGELIJKHEID OM DE ROOSTERS ALS OPSLAGPLAATS VOOR DE STALEN PLATEN TE GEBRUIKEN.
KEUKEN TRANSFORMEREN
DE KEUKEN HEEFT EEN WAND WAAROP EEN PEGBOARD BEVESTIGD IS. DIT IS EEN GROOT BORD MET GATEN WAARIN VERSCHILLENDE ZAKEN BEVESTIGD KUNNEN WORDEN. ZO KUNNEN ER BIJVOORBEELD HOUTEN PINNEN IN HET BORD WORDEN GESTOKEN WAAROP PLANKEN GELEGD KUNNEN WORDEN ZODAT ZE ALS OPBERGRUIMTE KUNNEN DIENEN. ONDER HET AANRECHT ZIJN ER RAILS WAAR BAKKEN OF PLANKEN IN GESCHOVEN KUNNEN WORDEN. DEZE DIENEN TEVENS ALS OPBERGRUIMTE. ZO IS DE KEUKEN VERANDERBAAR VOLGENS DE NODEN VAN DE GEBRUIKERS
PANELEN EN ELEMENTEN
OP DE VOLGENDE PAGINA'S IS ER EEN OVERZICHT VAN DE VERSCHILLENDE SOORTEN PANELEN EN ANDERE VERANDERLIJKE ELEMENTEN DIE GEBRUIKT KUNNEN WORDEN OM HET GEBOUW OM TE VORMEN NAARGELANG DE FUNCTIE DIE ER IN ONDER WORDT GEBRACHT.
DE PANELEN EN ANDERE ELEMENTEN WORDEN OPGEDEELD IN VERSCHILLENDE CATEGORIEËN MET ELK HUN EIGEN CODE. DEZE CODE GEEFT ONDERSTAANDE ZAKEN WEER:
1: CATEGORIE - EEN VAN ONDERSTAANDE LETTERS PER CATEGORIE
W - WANDPANELEN
B - BORSTWERINGEN
V - VLOERPANELEN
S - STELLING
K - KEUKEN
2: VERDIEPING - NUMMER 1/2 (ENKEL BIJ VLOERPANELEN)
3: TYPE PANEEL - SPECIFIEKE LETTER VAN HET ALFABET PER TYPE
IN HOOFDSTUK 4 WORDT VERDER UITGELEGD WAAR DEZE ELEMENTEN OPGESLAGEN WORDEN EN HOE JE ZE KAN BEVESTIGEN.

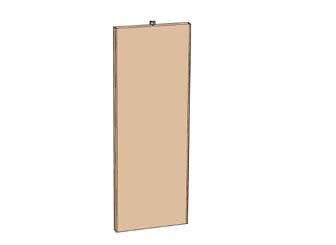

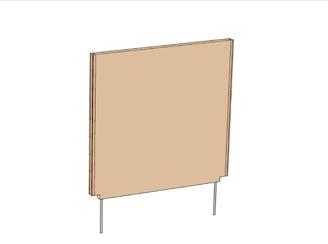

WANDPANEEL LICHT HOUT

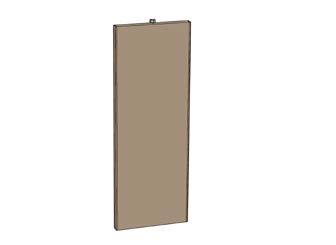

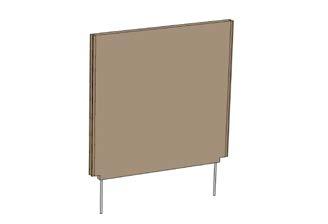

WANDPANEEL DONKER HOUT

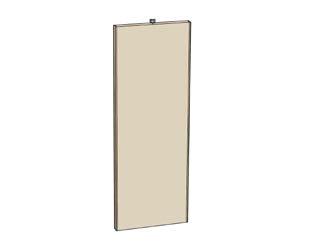

WANDPANEEL ROOD HOUT
NUMMERING: W-A
AFMETINGEN: 3,48M-1,25M-0,10M
AANTAL: 10
NUMMERING: W-B
AFMETINGEN: 3,48M-1,25M-0,10M
AANTAL: 10
NUMMERING: W-C
AFMETINGEN: 3,48M-1,25M-0,10M
AANTAL: 10
PANELEN EN ELEMENTEN

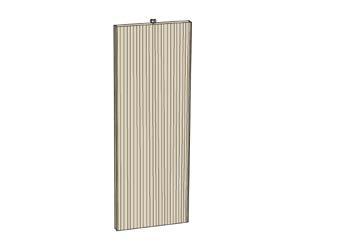

WANDPANEEL LICHT HOUT MET RIBBELS

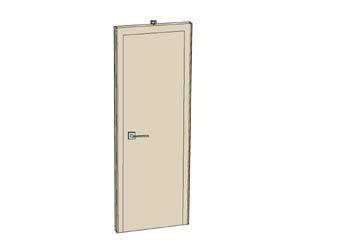

WANDPANEEL MET DEUREN

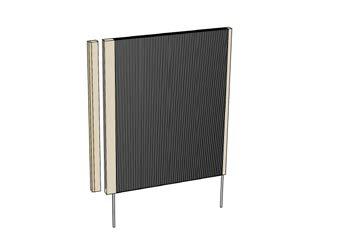

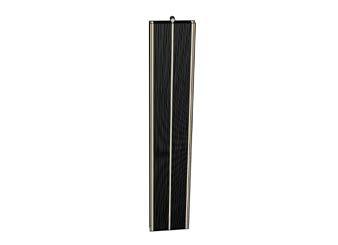

WANDPANEEL HARMONICA
NUMMERING: W-D
AFMETINGEN: 3,48M-1,25M-0,10M
AANTAL: 10
NUMMERING: W-E
AFMETINGEN: 3,48M-1,25M-0,10M
AANTAL: 5
NUMMERING: W-F
AFMETINGEN: 3,48M-VARIABEL -0,10M
AANTAL: 10

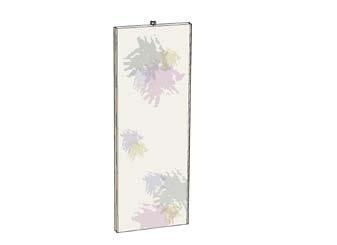

WANDPANEEL HERSCHILDERBAAR
WANDPANEEL WHITEBOARD

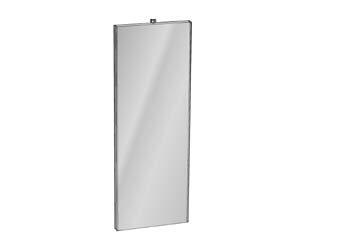

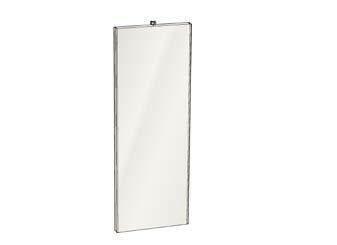

WANDPANEEL SPIEGELS
NUMMERING: W-H
AFMETINGEN: 3,48M-1,25M-0,10M
AANTAL: 10
NUMMERING: W-H
AFMETINGEN: 3,48M-1,25M-0,10M
AANTAL: 5
NUMMERING: W-I
AFMETINGEN: 3,48M-1,25M-0,10M
AANTAL: 5
PANELEN
EN ELEMENTEN

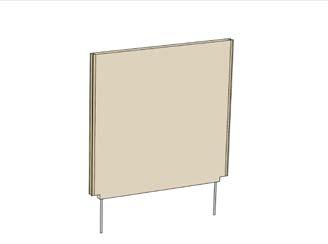

BORSTWERING LICHT HOUT
BORSTWERING DONKER HOUT
BORSTWERING ROOD HOUT
NUMMERING: B-A
AFMETINGEN: 1,20M-1,25M-0,05M
AANTAL: 5
NUMMERING: B-B
AFMETINGEN: 1,20M-1,25M-0,05M
AANTAL: 5
NUMMERING: B-C
AFMETINGEN: 1,20M-1,25M-0,05M
AANTAL: 5

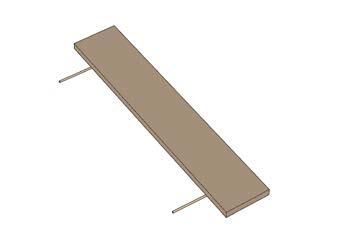

BORSTWERING HARMONICA + OPZETSTUK
NUMMERING: - BORSTWERING: B-D - OPZETSTUK: B-E
AFMETINGEN: - BORSTWERING: 1,20M-1,25M-0,05M - OPZETSTUK: 1,20M-0,075M0,05M
AANTAL: - BORSTWERING: 15 - OPZETSTUK: 20
PANELEN EN ELEMENTEN

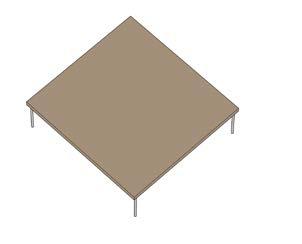

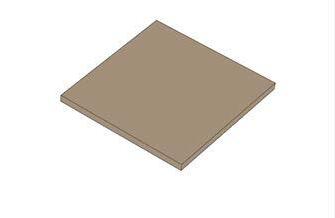

VLOERPANEEL VERDIEPING 1 LICHT HOUT
NUMMERING:
- VERDIEPING 1: V-1A
- VERDIEPING 2: V-2A
AFMETINGEN: 1,10M-1,10M-0,04M
AANTAL:
- VERDIEPING 1: 62
- VERDIEPING 2: 71
VLOERPANEEL VERDIEPING 1 DONKER HOUT
NUMMERING:
- VERDIEPING 1: V-1B/L
- VERDIEPING 2: V-2B/N
AFMETINGEN: VARIABEL-0,04M
AANTAL:
- VERDIEPING 1: 11
- VERDIEPING 2: 13
VLOERPANEEL VERDIEPING 1 ROOD HOUT
NUMMERING:
- VERDIEPING 1: V-1M/V
- VERDIEPING 2: V-2O/V
AFMETINGEN: VARIABEL-0,04M
AANTAL:
- VERDIEPING 1: 10
- VERDIEPING 2: 8
STELLING STALEN ROOSTER GEPERFOREERD
NUMMERING: S-A
AFMETINGEN: 0,05M -0,33M-2,9M
AANTAL: 30
STELLING STALEN ROOSTER OPSLAG/PLANTEN

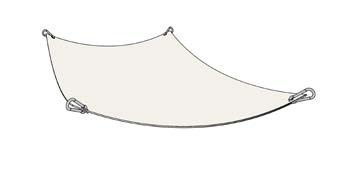

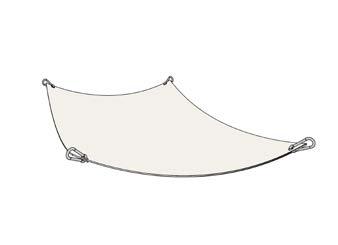

STELLING NET
NUMMERING: S-B
AFMETINGEN: 3M-0,90M
AANTAL: 15
NUMMERING: S-C
AFMETINGEN: 0,97M-2,9M
AANTAL: 25
PANELEN EN ELEMENTEN
KEUKEN PEGBOARD PLANKEN + PINNEN

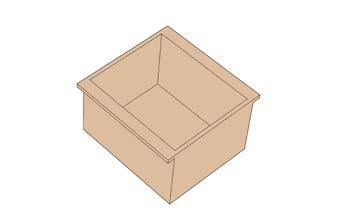

KEUKEN BAKKEN
KEUKEN PLANKEN
NUMMERING: - PLANKEN: K-A
- PINNEN: K-B
AFMETINGEN: - PLANKEN: 0,03M- 1M-0,30M
- PINNEN: 0,3M
AANTAL: - PLANKEN: 10
- PINNEN: 30
NUMMERING: K-C
AFMETINGEN: 0,35M-0,50M-0,60M
AANTAL: 10
NUMMERING: K-D
AFMETINGEN: 0,03M-0,58M-0,60M
AANTAL: 20
H4: OPSLAG EN
BEVESTIGING
OPSLAG
ALLE PANELEN EN ANDERE VERANDERLIJKE BINNENELEMENTEN WORDEN

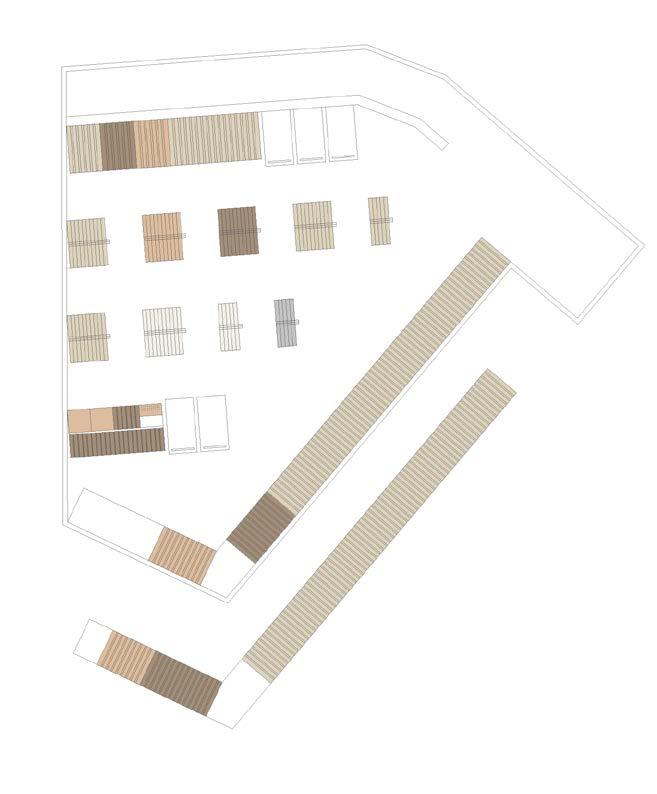

OPGESLAGEN IN DE KELDER VAN HET GEBOUW. DEZE IS INGEDEELD IN VERSCHILLENDE ZONES EN VAKKEN OM DE ELEMENTEN SNEL EN EFFICIËNT OP TE SLAAN EN TERUG TE VINDEN. DE BUITENELEMENTEN VAN DE STELLING WORDEN OP HET DAK ZELF OPGESLAGEN.
K-B K-C K-D
W-A
W-B
W-C
W-D
W-E
W-F
W-G
W-H
W-I
B-A
B-B
B-C
B-D
V-1A
V-1B/L
V-1M/V
V-2A
V-2B/N
V-2O/V
K-A
K-B
K-C
K-D
WANDPANEEL LICHT HOUT
WANDPANEEL DONKER HOUT
WANDPANEEL ROOD HOUT
WANDPANEEL LICHT HOUT MET RIBBELS
WANDPANEEL DEUREN
WANDPANEEL HARMONICA
WANDPANEEL HERSCHILDERBAAR
WANDPANEEL WHITEBOARD
WANDPANEEL SPIEGELS
BORSTWERING LICHT HOUT
BORSTWERING DONKER HOUT
BORSTWERING ROOD HOUT
BORSTWERING HARMONICA
VLOERPANEEL LICHT HOUT
VLOERPANEEL DONKER HOUT
VLOERPANEEL ROOD HOUT
VLOERPANEEL LICHT HOUT
VLOERPANEEL DONKER HOUT
VLOERPANEEL ROOD HOUT
KEUKEN PEGBOARD PLANKEN
KEUKEN PEGBOARD PINNEN
KEUKEN BAKKEN
KEUKEN PLANKEN
V-1A V-1B/L V-1M/V
2B 2C 2D 2E
V-2A V-2O-V
V-2B-N
BEVESTIGING
DE VERSCHILLENDE PANELEN EN ANDERE VAERANDERLIJKE ELEMENTEN WORDEN GEMONTEERD / GEDEMONTEERD VOLGENS ONDERSTAANDE STAPPEN.
WANDPANELEN - W
BORSTWERINGEN - B
MONTEREN:
- HAAL DE NODIGE WANDPANELEN UIT DE KELDER;

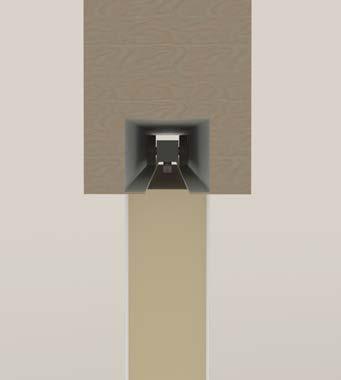

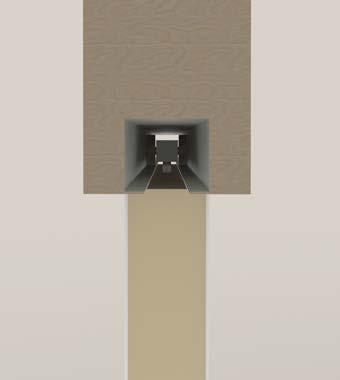

- SCHUIF HET WANDPANEEL IN DE VOORZIENE OPENING IN DE STALEN RAILS IN DE WAFELSTRUCTUUR. (HET PANEEL KAN OP 2 MANIEREN IN DE RAIL GESCHOVEN WORDEN, AFHANKELIJK VAN DE GEWENSTE RICHTING).
DEMONTEREN:
- SCHUIF DE WANDPANELEN UIT DE RAILS;
- BERG DEZE VERVOLGENS TERUG OP IN DE VOORZIENE RAILS IN DE KELDER.
MONTEREN:
- HAAL DE NODIGE BORSTWERINGEN UIT DE KELDER MET BEHULP VAN EEN KARRETJE; - SCHUIF DE OPZETSTUKKEN IN DE HARMONICA BORSTWERINGEN INDIEN NODIG;
- SCHUIF DE BORSTWERING IN EEN VAN DE VOORZIENE OPENINGEN IN DE WAFELSTRUCTUUR.
DEMONTEREN:
- HEF DE BORSTWERING OP; - BERG DEZE VERVOLGENS TERUG OP OP DE VOORZIENE PLEK IN DE KELDER.
VLOERPANELEN - V
MONTEREN:
- HAAL DE NODIGE VLOERPANELEN EN BIJHORENDE
DEUVELS UIT DE KELDER MET BEHULP VAN EEN KARRETJE;

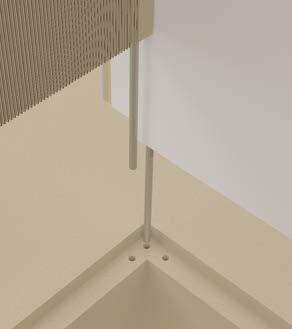

- DRAAI DE STALEN DEUVELS IN HET VLOERELEMENT;

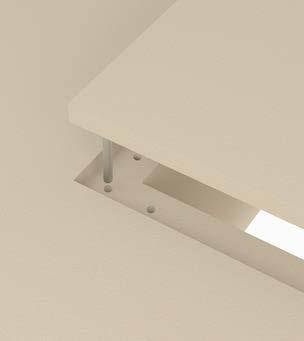

- LAAT HET VLOERELEMENT EN DE STALEN DEUVELS ZAKKEN IN DE VOORZIENE GATEN VAN DE WAFELSTRUCTUUR.
DEMONTEREN:
- MAAK GEBRUIK VAN DE TEGELZUIGNAP MET VACUÜM POMP OM HET PANEEL UIT DE VLOER TE HALEN;
- DRAAI DE STALEN DEUVELS UIT HET VLOERELEMENT;
- BERG DE DEUVELS EN HET VLOERELEMENT WEER OP OP DE VOORZIENE PLEK IN DE KELDER.
QUATRUE
CE LIVRET SERT DE GUIDE POUR FACILITER AUTANT QUE POSSIBLE LA FLEXIBILITÉ ET L’ADAPTABILITÉ DU BÂTIMENT.
LE LIVRET OFFRE UN APERÇU DES POSSIBILITÉS QU’OFFRE LE BÂTIMENT AINSI QUE DE LEUR FONCTIONNEMENT PRATIQUE.
LE NOM DE CE PROJET FAIT RÉFÉRENCE AUX QUATRE RUES QUE LE BÂTIMENT RELIE, AUX QUATRE CONCEPTEURS ET AUX QUATRE ÉTAGES QUE CE BÂTIMENT COMPTE.
3E BACHELIER ARCHITECTURE-KULEUVEN-GAND 09/01/2024
TABLE DES MATIÈRES
H1 : ENVIRONNEMENT ET MUTABILITÉ
H2 : STRUCTURE NERVURÉE
H3 : ASPECTS VARIABLES ET ÉLÉMENTS
H4 : STOCKAGE ET FIXATION
P45-50
P51-54 P55-68 P69-75
H1 : ENVIRONNEMENT ET MUTABILITÉ
ENVIRONNEMENT
LE TERRAIN SE SITUE AU 77, RUE DU MELON À FOREST. À CET ENDROIT, QUATRE RUES SE REJOIGNENT : LA RUE DU MELON, LA RUE DU TULIPIER, LA RUE BÉRANGER ET LA RUE DU GLAND. CETTE DERNIÈRE ASSURE LA CONNEXION ENTRE L’AVENUE VAN VOLXEM, UN AXE IMPORTANT À FOREST QUI MÈNE JUSQU’À LA GARE DE BRUXELLESMIDI, ET LE PARC DUDEN. DANS CE PARC SE TROUVE LE STADE JOSEPH MARIEN, OÙ JOUE L’ÉQUIPE DE FOOTBALL ROYAL UNION SAINT-GILLOISE.
PARC DUDEN
STADE JOSEPH MARIEN
RUE DU MELON
RUE DU TULIPIER
RUE DES GLANDS
RUE DES GLANDS RUE BERANGER
AVENUE VAN VOLXEM
MUTABILITÉ
DANS CE BÂTIMENT, LA MUTABILITÉ EST AU CŒUR DU CONCEPT. LES FONCTIONS
INTÉRIEURES PEUVENT ÊTRE MODIFIÉES PÉRIODIQUEMENT, ET LES ESPACES PEUVENT ÊTRE ADAPTÉS AUX BESOINS DES UTILISATEURS, QUI PEUVENT S’APPROPRIER CES ESPACES EUX-MÊMES.
TOUS LES ÉTAGES SONT DÉPOURVUS DE COLONNES. LA CIRCULATION ET LES TECHNIQUES SE SITUENT À L’EXTÉRIEUR DU BÂTIMENT. LA CAGE D’ESCALIER EST DOTÉE DE PLUSIEURS FENÊTRES ORIENTÉES PERPENDICULAIREMENT À L’UNE DES RUES ENVIRONNANTES, AFIN DE GÉNÉRER DES PERSPECTIVES ET D’APPORTER DE LA LUMIÈRE.
À L’INTÉRIEUR, IL EST POSSIBLE DE FAIRE GLISSER DES PANNEAUX SUR DES RAILS INTÉGRÉS DANS LE PLANCHER NERVURÉ POUR CONFIGURER LES ESPACES SELON LES BESOINS. LES DALLES DE SOL PEUVENT ÉGALEMENT ÊTRE RETIRÉES POUR CRÉER DES VIDES, GRÂCE À L’AJOUT DE GARDE-CORPS. CES ÉLÉMENTS PEUVENT ÊTRE STOCKÉS AU SOUS-SOL ET DÉPLACÉS À L’AIDE DE L’ASCENSEUR.
L’EXTÉRIEUR EST REVÊTU D’UNE ENVELOPPE EN BRIQUES. CELLE-CI PEUT CHANGER D’ORIENTATION DEVANT LES FENÊTRES AFIN DE RÉGULER L’ENTRÉE DE LA LUMIÈRE. UNE STRUCTURE D’ÉCHAFAUDAGE EST INSTALLÉE SUR LA FAÇADE SUD-EST, S’ÉTENDANT JUSQU’À LA TERRASSE. LES GRILLES ET LES TOILES DE CETTE STRUCTURE SONT MOBILES.
LE NOYAU SANITAIRE ET LA CUISINE SONT DES ÉLÉMENTS FIXES DU BÂTIMENT ET SE TROUVENT AU REZ-DE-CHAUSSÉE.
H2 : STRUCTURE NERVURÉE
STRUCTURE NERVURÉE
POUR OBTENIR UN ESPACE INTÉRIEUR LIBRE, UNE STRUCTURE NERVURÉE EST PRÉSENTE. L’ORIENTATION DE CETTE STRUCTURE CHANGE À CHAQUE ÉTAGE. AINSI, AUCUNE GRILLE FIXE N’EST PRÉSENTE DANS LE BÂTIMENT, OFFRANT À CHAQUE ESPACE UNE EXPÉRIENCE ET DES QUALITÉS DIFFÉRENTES.
ENTRE LES COLONNES DE LA STRUCTURE NERVURÉE SE TROUVE L’ISOLATION. L’INTÉRIEUR EST FINI AVEC UNE PLAQUE OSB, UN LATTAGE ET DES PLAQUES DE PLÂTRE (GYPROC). L’EXTÉRIEUR DE L’ISOLATION EST REVÊTU DE LATTAGE ET DE PLAQUES ETERNIT.
CERTAINES PARTIES DU BÂTIMENT SONT RECOUVERTES D’UNE ENVELOPPE EN BRIQUES. AU NIVEAU DES FENÊTRES, CES BRIQUES PEUVENT ÊTRE PIVOTÉES EN FONCTION DE LA POSITION DU SOLEIL. LES BRIQUES SONT INDÉPENDANTES DE LA STRUCTURE PRINCIPALE DU BÂTIMENT, LEUR STABILITÉ ÉTANT ASSURÉE PAR DES ANCRAGES RELIÉS À LA STRUCTURE.
H3 : ASPECTS VARIABLES
ET ELEMENTS
ASPECTS VARIABLES
CI-DESSOUS, VOUS TROUVEREZ UN APERÇU DES DIFFÉRENTS ASPECTS ET CHANGEMENTS POSSIBLES.
CRÉER ET SUBDIVISER DES ESPACES
LES PANNEAUX MURAUX SONT UTILISÉS POUR SUBDIVISER CHAQUE ÉTAGE DAVANTAGE. CEUX-CI SONT FIXÉS ENSEMBLE À L’AIDE DE JOINTS EN CAOUTCHOUC QUI S’EMBOÎTENT LES UNS DANS LES AUTRES.
GRÂCE AUX DIFFÉRENTES ORIENTATIONS DU PLANCHER NERVURÉ ET À LA VARIÉTÉ DES PANNEAUX, IL EST POSSIBLE DE CRÉER DIVERS ESPACES. EN PLUS DES PANNEAUX STANDARD, IL EXISTE ÉGALEMENT DES PANNEAUX DE LONGUEUR VARIABLE. ENFIN, DES PORTES PERMETTENT DE SÉPARER COMPLÈTEMENT LES ESPACES ENTRE EUX.
CR É ER DES VIDES
LES PANNEAUX DE PLANCHER PEUVENT ÊTRE RETIRÉS DE LA STRUCTURE, CRÉANT AINSI DES VIDES. LA TAILLE, LA FORME ET LA POSITION DES VIDES PEUVENT ÊTRE DÉFINIES, ÉTAGE PAR ÉTAGE, EN FONCTION DE LA GRILLE.
DES GARDE-CORPS PEUVENT ÊTRE INSTALLÉS SUR LES BORDS DES VIDES POUR GARANTIR LA SÉCURITÉ.
PROTECTION SOLAIRE
L’INCIDENCE DE LA LUMIÈRE EST RÉGULÉE PAR LES BRIQUES PIVOTANTES PLACÉES DEVANT LES FENÊTRES. CELA PERMET À LA FAÇADE DE REFLÉTER UNE OUVERTURE VARIABLE VERS L’ENVIRONNEMENT.
TRANSFORMER L’ÉCHAFAUDAGE
L’ÉCHAFAUDAGE COUVRE LE CÔTÉ SUD-EST DU BÂTIMENT ET S’ÉTEND JUSQU’À LA TERRASSE. DES PLAQUES EN ACIER PEUVENT Y ÊTRE FIXÉES POUR SERVIR DE SUPPORT POUR SE TENIR DEBOUT OU S’ASSEOIR.
LES PLAQUES PEUVENT ÊTRE DISPOSÉES DE DIFFÉRENTES MANIÈRES. PAR EXEMPLE, ELLES PEUVENT ÊTRE CONFIGURÉES POUR FORMER UNE TABLE DE PIQUE-NIQUE. DES TOILES PEUVENT ÉGALEMENT ÊTRE SUSPENDUES ET UTILISÉES COMME HAMAC OU PROTECTION SOLAIRE.
ENFIN, DES TREILLIS MÉTALLIQUES PERMETTENT AUX PLANTES DE GRIMPER, APPORTANT DE L’OMBRE EN ÉTÉ ET CONTRIBUANT À UN CLIMAT INTÉRIEUR AGRÉABLE. SUR LA TERRASSE, CES TREILLIS PEUVENT ÉGALEMENT ÊTRE UTILISÉS COMME ESPACE DE STOCKAGE POUR LES PLAQUES EN ACIER.
TRANSFORMER LA CUISINE
LA CUISINE EST ÉQUIPÉE D’UN MUR SUR LEQUEL EST FIXÉ UN PEGBOARD, UN GRAND PANNEAU PERFORÉ PERMETTANT DE FIXER DIVERS ÉLÉMENTS. PAR EXEMPLE, DES CHEVILLES EN BOIS PEUVENT ÊTRE INSÉRÉES DANS LE PANNEAU POUR SUPPORTER DES ÉTAGÈRES SERVANT D’ESPACES DE RANGEMENT.
SOUS LE PLAN DE TRAVAIL, DES RAILS PERMETTENT D’INSÉRER DES BACS OU DES PLATEAUX QUI SERVENT ÉGALEMENT DE SOLUTIONS DE STOCKAGE. CELA REND LA CUISINE ADAPTABLE EN FONCTION DES BESOINS DES UTILISATEURS.
PANNEAUX ET ELEMENTS
SUR LES PAGES SUIVANTES, VOUS TROUVEREZ UN APERÇU DES DIFFÉRENTS TYPES DE PANNEAUX ET AUTRES ÉLÉMENTS MODULABLES QUI PEUVENT ÊTRE UTILISÉS POUR TRANSFORMER LE BÂTIMENT EN FONCTION DES USAGES AUXQUELS IL EST DESTINÉ.
LES PANNEAUX ET AUTRES ÉLÉMENTS SONT CLASSÉS EN DIFFÉRENTES CATÉGORIES, CHACUNE AVEC SON PROPRE CODE. CE CODE INCLUT LES INFORMATIONS SUIVANTES :
1 : CATÉGORIE - UNE DES LETTRES SUIVANTES POUR CHAQUE CATÉGORIE :
W - PANNEAUX MURAUX
B - GARDE-CORPS
V - PANNEAUX DE SOL
S - ÉCHAFAUDAGE
K - CUISINE
2 : ÉTAGE - NUMÉRO 1/2 (UNIQUEMENT POUR LES PANNEAUX DE SOL).
3 : TYPE DE PANNEAU - UNE LETTRE SPÉCIFIQUE DE L’ALPHABET CORRESPONDANT AU TYPE.
LE CHAPITRE 4 EXPLIQUE PLUS EN DÉTAIL OÙ CES ÉLÉMENTS SONT STOCKÉS ET COMMENT ILS PEUVENT ÊTRE FIXÉS.
PANNEAU MURAL EN BOIS CLAIR
PANNEAU MURAL EN BOIS FONCÉ
PANNEAU MURAL EN BOIS ROUGE
NUMÉROTATION : W-A
DIMENSIONS : 3,48M-1,25M-0,10M
QUANTITÉ : 10
NUMÉROTATION : W-B
DIMENSIONS : 3,48M-1,25M-0,10M
QUANTITÉ : 10
NUMÉROTATION : W-C
DIMENSIONS : 3,48M-1,25M-0,10M
QUANTITÉ : 10
PANNEAUX ET ELEMENTS
PANNEAU MURAL EN BOIS CLAIR AVEC RAINURES
PANNEAU MURAL AVEC PORTES
PANNEAU MURAL ACCORDÉON
NUMÉROTATION : W-D
DIMENSIONS : 3,48M-1,25M-0,10M
QUANTITÉ : 10
NUMÉROTATION : W-E
DIMENSIONS : 3,48M-1,25M-0,10M
QUANTITÉ : 5
NUMÉROTATION : W-F
DIMENSIONS : 3,48M-VARIABEL -0,10M
QUANTITÉ : 10
PANNEAU MURAL RE-PEIGNABLE
PANNEAU MURAL WHITEBOARD
PANNEAU MURAL AVEC MIROIRS
NUMÉROTATION : W-H
DIMENSIONS : 3,48M-1,25M-0,10M
QUANTITÉ : 10
NUMÉROTATION : W-H
DIMENSIONS : 3,48M-1,25M-0,10M
QUANTITÉ : 5
NUMÉROTATION : W-I
DIMENSIONS : 3,48M-1,25M-0,10M
QUANTITÉ : 5
PANNEAUX ET ELEMENTS
PARAPET EN BOIS CLAIR
PARAPET EN BOIS FONCÉ
PARAPET EN BOIS ROUGE
NUMÉROTATION : B-A
DIMENSIONS : 1,20M-1,25M-0,05M
QUANTITÉ : 5
NUMÉROTATION : B-B
DIMENSIONS : 1,20M-1,25M-0,05M
QUANTITÉ : 5
NUMÉROTATION : B-C
DIMENSIONS : 1,20M-1,25M-0,05M
QUANTITÉ : 5
PARAPET ACCORDÉON + PIÈCE D’EXTENSION
NUMÉROTATION :
- PARAPET : B-D
- PIÈCE D’EXTENSION : B-E
DIMENSIONS :
- PARAPET : 1,20M-1,25M-0,05M
- PIÈCE D’EXTENSION : 1,20M-0,075M0,05M
QUANTITÉ :
- PARAPET : 15
- PIÈCE D’EXTENSION : 20
PANNEAUX ET ELEMENTS
PANNEAU DE SOL ÉTAGE 1 EN BOIS CLAIR
NUMÉROTATION :
- ÉTAGE 1 : V-1A
- ÉTAGE 2 : V-2A
DIMENSIONS : 1,10M-1,10M-0,04M
QUANTITÉ :
- ÉTAGE 1 : 62
- ÉTAGE 2 : 71
PANNEAU DE SOL ÉTAGE 1 EN BOIS FONCÉ
NUMÉROTATION :
- ÉTAGE 1 : V-1B/L
- ÉTAGE 2 : V-2B/N
DIMENSIONS : VARIABLE-0,04M
QUANTITÉ :
- ÉTAGE 1 : 11
- ÉTAGE 2 : 13
PANNEAU DE SOL ÉTAGE 1 EN BOIS ROUGE
NUMÉROTATION :
- ÉTAGE 1 : V-1M/V
- ÉTAGE 2 : V-2O/V
DIMENSIONS : VARIABEL-0,04M
QUANTITÉ :
- ÉTAGE 1 : 10
- ÉTAGE 2 : 8
ÉTAGÈRE EN TREILLIS MÉTALLIQUE PERFORÉ
NUMÉROTATION : S-A
DIMENSIONS : 0,05M -0,33M-2,9M
QUANTITÉ : 30
ÉTAGÈRE EN TREILLIS MÉTALLIQUE POUR STOCKAGE/PLANTES
ÉTAGÈRE EN FILET
NUMÉROTATION : S-B
DIMENSIONS : 3M-0,90M
QUANTITÉ : 15
NUMÉROTATION : S-C
DIMENSIONS : 0,97M-2,9M
QUANTITÉ : 25
PANNEAUX ET ELEMENTS
PEGBOARD DE CUISINE AVEC ÉTAGÈRES + CHEVILLES
BACS DE CUISINE
ÉTAGÈRES DE CUISINE
NUMÉROTATION :
- ÉTAGÈRES : K-A
- CHEVILLES : K-B
DIMENSIONS :
- ÉTAGÈRES : 0,03M- 1M-0,30M
- CHEVILLES : 0,3M
QUANTITÉ :
- ÉTAGÈRES : 10
- CHEVILLES : 30
NUMÉROTATION : K-C
DIMENSIONS : 0,35M-0,50M-0,60M
QUANTITÉ : 10
NUMÉROTATION : K-D
DIMENSIONS : 0,03M-0,58M-0,60M
QUANTITÉ : 20
H4 : STOCKAGE ET FIXATION
STOCKAGE
TOUS LES PANNEAUX ET AUTRES ÉLÉMENTS INTÉRIEURS MODULABLES SONT STOCKÉS DANS LE SOUS-SOL DU BÂTIMENT. CELUI-CI EST DIVISÉ EN DIFFÉRENTES ZONES ET COMPARTIMENTS POUR PERMETTRE UN STOCKAGE RAPIDE ET EFFICACE AINSI QU’UNE RÉCUPÉRATION AISÉE DES ÉLÉMENTS. LES ÉLÉMENTS EXTÉRIEURS DE L’ÉCHAFAUDAGE SONT QUANT À EUX ENTREPOSÉS DIRECTEMENT SUR LE TOIT.
K-A K-B K-C K-D
W-A
W-B
W-C
W-D
W-E
W-F
W-G
W-H
W-I
B-A
B-B
B-C
B-D
V-1A
V-1B/L
V-1M/V
V-2A
V-2B/N
V-2O/V
K-A
K-B
K-C
K-D
PANNEAU MURAL EN BOIS CLAIR
PANNEAU MURAL EN BOIS FONCÉ
PANNEAU MURAL EN BOIS ROUGE
PANNEAU MURAL EN BOIS CLAIR AVEC RAINURES
PANNEAU MURAL AVEC PORTES
PANNEAU MURAL ACCORDÉON
PANNEAU MURAL RE-PEIGNABLE
PANNEAU MURAL WHITEBOARD
PANNEAU MURAL AVEC MIROIRS
PARAPET EN BOIS CLAIR
PARAPET EN BOIS FONCÉ
PARAPET EN BOIS ROUGE
PARAPET ACCORDÉON
PANNEAU DE SOL EN BOIS CLAIR
PANNEAU DE SOL EN BOIS FONCÉ
PANNEAU DE SOL EN BOIS ROUGE
PANNEAU DE SOL EN BOIS CLAIR
PANNEAU DE SOL EN BOIS FONCÉ
PANNEAU DE SOL EN BOIS ROUGE
ÉTAGÈRES POUR PEGBOARD DE CUISINE
CHEVILLES POUR PEGBOARD DE CUISINE
BACS DE CUISINE
ÉTAGÈRES DE CUISINE
STOCKAGE
V-1A V-1B/L V-1M/V
2B 2C 2D 2E
V-2A V-2O-V
V-2B-N
FIXATION
LES DIFFÉRENTS PANNEAUX ET AUTRES ÉLÉMENTS MODULABLES SONT MONTÉS / DÉMONTÉS SELON LES ÉTAPES CI-DESSOUS.
PANNEAUX MURAUX - W
GARDE-CORPS - B
MONTAGE :
- SORTEZ LES PANNEAUX MURAUX NÉCESSAIRES DU SOUS-SOL ;
- INSÉREZ LE PANNEAU MURAL DANS L’OUVERTURE PRÉVUE DES RAILS EN ACIER DE LA STRUCTURE NERVURÉE.
(LE PANNEAU PEUT ÊTRE INSÉRÉ DANS LES RAILS DE DEUX MANIÈRES, EN FONCTION DE LA DIRECTION SOUHAITÉE.)
DÉMONTAGE :
- RETIREZ LES PANNEAUX MURAUX DES RAILS ;
- RANGEZ-LES ENSUITE DANS LES RAILS PRÉVUS À CET EFFET DANS LE SOUSSOL.
MONTAGE :
- RETIREZ LES GARDE-CORPS NÉCESSAIRES DU SOUS-SOL À L’AIDE
D’UN CHARIOT ;
- INSÉREZ LES EXTENSIONS DANS LES GARDE-CORPS ACCORDÉON SI NÉCESSAIRE ;
- GLISSEZ LE GARDE-CORPS DANS L’UNE DES OUVERTURES PRÉVUES DANS LA STRUCTURE NERVURÉE.
DÉMONTAGE :
- SOULEVEZ LE GARDE-CORPS ;
- RANGEZ-LE ENSUITE À L’ENDROIT PRÉVU DANS LE SOUS-SOL.
PANNEAUX DE SOL - V
MONTAGE :
- RETIREZ LES PANNEAUX DE SOL NÉCESSAIRES AINSI QUE LES CHEVILLES CORRESPONDANTES DU SOUS-SOL À L’AIDE D’UN CHARIOT ;
- VISSEZ LES CHEVILLES EN ACIER DANS L’ÉLÉMENT DE SOL ;
- ABAISSEZ L’ÉLÉMENT DE SOL ET LES CHEVILLES EN ACIER DANS LES TROUS PRÉVUS DE LA STRUCTURE NERVURÉE.
DÉMONTAGE :
- UTILISEZ LA VENTOUSE AVEC POMPE À VIDE POUR RETIRER LE PANNEAU DU SOL ;
- DÉVISSEZ LES CHEVILLES EN ACIER DE L’ÉLÉMENT DE SOL ;
- RANGEZ LES CHEVILLES ET L’ÉLÉMENT DE SOL À L’ENDROIT PRÉVU DANS LE SOUS-SOL.
