Strumenti di misura Rotronic: precisione ai massimi livelli
Fondata nel 1965 Rotronic, con sede principale in Svizzera, offre un ampio assortimento di strumenti di misura portatili, trasmettitori, sonde (anche industriali), data logger, prodotti OEM e sistemi di monitoraggio. Riconosciuti a livello mondiale per la misura di umidità relativa e temperatura, il nostro portafoglio comprende anche soluzioni per la misura dell'attività dell'acqua, della CO2 e della pressione differenziale. In questo modo riusciamo a coprire un campo di applicazione vastissimo, che spazia dall'industria farmaceutica ed alimentare fino alla meteorologia, passando per la tecnologia di aerazione e climatizzazione.
Il sistema di monitoraggio Rotronic Monitoring-System: modulare, flessibile ed affidabile
Il sistema di monitoraggio Rotronic è un software di categoria 4 GAMP®5 combinato con hardware di categoria 1, che aiuta gli utenti a monitorare le loro applicazioni conformi alle GxP, esaminando gli attributi di qualità critici e monitorando i parametri di processo critici, contribuendo a concentrarsi sulla sicurezza del paziente, sulla qualità del prodotto e sull'integrità dei dati, in conformità con l'allegato 11 di EudraLex e con la FDA 21 CFR Part 11.
Rotronic – un marchio di DwyerOmega
All'interno del gruppo DwyerOmega, Rotronic è il centro di competenza per l'umidità relativa e i sistemi di monitoraggio basati su cloud. DwyerOmega riunisce rinomati produttori che offrono una gamma incomparabilmente completa e complementare di strumenti, apparecchiature di analisi e sensori. Grazie a queste fusioni, Rotronic apre nuovi campi di applicazione e i nostri clienti beneficiano di una gamma di prodotti ancora più ampia.
Garanzia e servizi
I prodotti Rotronic garantiscono affidabilità: offriamo hardware, software e sistemi convalidati e conformi alle normative internazionali come GAMP e FDA.
• Massima precisione con ±0,5 %UR
• Garanzia di qualità conforme a ISO 9001, compreso certificato di calibrazione di fabbrica
• Laboratori di calibrazione accreditati ai sensi della norma ISO 17025 in Svizzera e Germania (SCS0065), Laboratori di calibrazione accreditati ai sensi della norma ISO 17025 nel Regno Unito e negli Stati Uniti
• Prodotti conformi alle normative tecniche
• 24 mesi di garanzia del prodotto (12 mesi per il sistema di calibrazione HG2 e lo strumento di misurazione dell'attività dell'acqua AwTherm)
• Oltre 50 anni di esperienza nella misura dell'umidità
• Smaltimento dei rifiuti a norma di legge e rispettoso dell'ambiente
Software
Umidità e Temperatura
Temperatura
Pressione differenziale
CO 2
Applicazioni
Rotronic Monitoring system – RMS
Servizi
Teoria
Versioni software
STANDARD HYGROSOFT
• Utilizzo da una singola postazione di lavoro
• Visualizzazione di più logger o valori di misura
Panoramica funzioni
Panoramica funzioni
HYGROSOFT PROFESSIONAL CON MISURAZIONE DELL’ATTIVITÀ DELL’ACQUA
• Tutte le funzioni della versione standard
• Funzione AW-Quick, per la rapida determinazione dell’attività dell’acqua
Il software HygroSoft Rotronic mette a disposizione un tool professionale per la configurazione, per il quale occorre la licenza.
Consultazione dei valori di misura/monitoraggio
Visualizzazione dei valori di misura sullo schermo per più strumenti
Visualizzazione dei valori di misura
Visualizzazione numerica e grafica
Confronto tra grafici e funzioni di sovrapposizione
Strumento di analisi e di calcolo
Calcoli psicrometrici
Statistiche
Stampa/Protocolli
Creazione automatica di protocolli di calibrazione, regolazione e configurazione
Stampa in formato di tabella, grafico o di rapporto in formato PDF
Utenti e password
Protezione password
Possibilità di selezione utente. Possibilità di definizione diritti

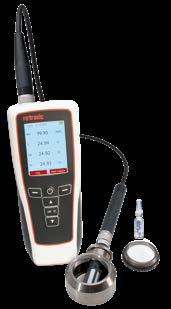

Misurazione dell’attività dell’acqua
AwQuick e AwE
Interfacce supportate
NFC and USB
Ethernet
Funzioni specifiche degli strumenti
Impostazioni strum., configurazione, programmazioni, lettura, funzioni di data logger
Regolazione e calibrazione delle sonde Rotronic
Calibrazione simultanea di un gruppo di sonde
Sincronizzazione data e ora per data logger
Descrizione delle funzioni
HygroSoft Professional con attività dell’acqua HygroSoft-AW-Code
CONSULTAZIONE DEI VALORI DI MISURA
La consultazione dei valori di misura è molto semplice e intuitiva. I file possono essere copiati ed aperti attraverso HygroSoft Explorer direttamente dall’icona nel menù strumenti. La visualizzazione può essere grafica o tramite tabelle.
Configurazione degli strumenti
Con l’HygroSoft è possibile configurare le impostazioni degli strumenti e delle sonde Rotronic. A seconda dello strumento e della sonda si possono modificare le seguenti funzioni ed impostazioni:
• Assegnazione e configurazione delle uscite dei trasmettitori
• Assegnazione dei valori di allarme
• Soglie di commutazione dei relè
• Regolazione e calibrazione sonde
Funzioni statistiche / rapporto in formato PDF
Molti utenti non sono interessati al dettaglio dei dati registrati, che spesso risultano voluminosi. Ad essi importa unicamente che i valori di misura rientrino all’interno di una determinata soglia. Inoltre la funzione statistica e il rapporto in formato PDF integrato servono anche ad un’analisi dei dati semplice e dettagliata.
I valori elaborati sono:
• Valore min., max. e medio (entro un periodo definito o la durata di un allarme)
• Deviazione standard
• Temperatura cinetica media
• Numero valori di misura
• Durata complessiva dei superamenti dei valori di misura
Funzione attività in acqua
HygroSoft offre a un costo aggiuntivo una licenza per le attività dell'acqua (HS-AW-Code) per il software HygroSoft per PC. La licenza aggiuntiva è compatibile con tutti i prodotti Rotronic per l'attività acquatica con interfaccia USB e UART. Ciò consente di effettuare la misurazione dell'AWE con lo speciale AwQuick per misurazioni in 4–5 minuti e AW Reports.
App mobile HygroSoft
Oltre al normale software per PC, HygroSoft è disponibile anche come App per iOS e Android. L'App utilizza esclusivamente l'interfaccia NFC, che sarà disponibile per il nuovo HF5A, HF3A, TF5A e in futuro per altri prodotti Rotronic. In questo modo è possibile configurare, regolare e aggiornare il dispositivo tramite lo smartphone.
Software
Umidità e Temperatura
Temperatura
Pressione differenziale
CO 2
Applicazioni
Rotronic Monitoring system – RMS
Servizi
Teoria
Video sull’umidità
Volete approfondire l’argomento? Inquadrate il QR code per saperne di più!
Sonda standard e ad alta precisione
HC2A-S /HC2A-S3 e HC2A-SH/HC2A-S3H
La sonda HC2A-S/HC2A-S3 è la più versatile delle sonde Rotronic ed è alla base del portafoglio di prodotti. Misura i valori di umidità e di temperatura e calcola il punto di rugiada e/o di gelo. Il modello HC2A-SH/HC2A-S3H soddisfa le più esigenti aspettative in termini di precisione di misura.
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche scalabili, 0...1 V
• Standard (HC2A-S/-S3): regolato a 23 °C e 10, 35, 80 %UR
• Alta precisione (HC2A-SH/-S3H): regolato a 23 °C e 10, 20, 30, 40, 50, 60, 70, 80, 90 %rh, poi calibrato a 20, 50, 80 %UR
• Cavo adattatore con terminali liberi, 2 m E2-02XX-ACT/01
• Dispositivo di calibrazione ER-15
• Standard di umidità per calibrazione 10 %UR: EA10-SCS
• Standard di umidità per calibrazione 35 %UR: EA35-SCS
• Standard di umidità per calibrazione 80 %UR: EA80-SCS
HC2A-S HC2A-SH
HC2A-S3
HC2A-S3H
Umidità e Temperatura Sonde e filtri
Sensori ambientali a perossido di idrogeno
HC2A-S-HH/HC2A-SM-HH
I sensori di umidità standard hanno difficoltà a misurare con precisione in ambienti ad alta concentrazione di H2O2. Il perossido di idrogeno inibisce la misurazione del vapore acqueo occupando i pori sulla superficie del sensore. Per questo motivo Rotronic ha sviluppato un sensore speciale, l'HYGROMER® HH1-SK. La durata del sensore è notevolmente aumentata rispetto a quella del sensore standard per queste applicazioni.
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
• Standard: regolata a 23° C e 10,35,80 %UR
• Configurazione uscite standard: 0…1 V = -40…60 °C/0…100 %UR
APPLICAZIONI
Sterilizzazione con perossido di idrogeno di camere bianche, incubatori e altre apparecchiature. In questo processo l'aria viene saturata mediante gassatura o spruzzatura, con conseguente formazione di un microfilm su tutte le superfici. Il perossido di idrogeno uccide tutti i microrganismi. L'H2O2 viene poi recuperato meccanicamente o lasciato decomporre naturalmente nell'arco di 48 ore in H2O o O2 innocui. Il livello di umidità durante l'applicazione è fondamentale per l'efficacia del processo.
Codice HC2A-S-HH/HC2A-SM-HH
Tipo di sonda Sonda di umidità e temperatura per H2O2
Dimensioni Ø 15 x 108 mm
Campo di lavoro 0…60 °C, 0…100 %UR
Precisione ±1,0 %UR, ±0,1 K a 23 °C prima e dopo la fase di diffusione
Picco di carico H2O2 880 ppm/1200 mg/m³
Alimentazione 3.3…5 VDC
Consumo di corrente ~4,5 mA, calibrazione a 3,3 VDC
Tipo di sensore ROTRONIC HYGROMER® HH1-SK, PT100 1/3 Classe B
Tipo di filtro Senza filtro, per una rapida asciugatura dopo la condensa
• Cavo adattatore, estremità aperte, 2 m E2-02XX-ACT/01
Sonda meteo di alta gamma
HC2A-S3A
La sonda HC2A-S3A è progettata specificamente per applicazioni meteorologiche. Si distingue per la sua custodia bianca e per un filtro a rete metallica con pori da 10 μm, ideale per l’uso in ambienti esterni esposti. Questa sonda consente di misurare con precisione l'umidità relativa e la temperatura, e calcola il punto di rugiada e il punto di gelo. Grazie alla sua costruzione robusta e alle sue caratteristiche tecniche, è particolarmente adatta per l’impiego in stazioni meteorologiche e altri contesti ambientali critici.
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
Meteorologia, stazioni meteorologiche, cannone da neve.
Codice HC2A-S3A
Tipo di sonda Meteo di alto livello
Dimensioni Ø 15 x 108 mm
Campo di lavoro -50…80 °C1, 0…100 %UR
Precisione ±0,8 %UR, ±0,1 K a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Stabilità a lungo termine <1 %UR/anno2
Tipo di sensore ROTRONIC HYGROMER ® HM1-SK, PT100 1/3 Classe B
Tipo di filtro SPA-PCW-WM
Tempo di risposta <15 s, senza filtro
Velocità max. dell’aria 3 m/s, senza filtro
50 m/s, con filtro a rete
Materiale housing Policarbonato
Peso / Classe di protezione IP 10 g/IP65
1 Il sensore resiste solo a 60°Cdp
2 Drift < dell'1% UR all'anno con aria pulita o similare
Abbinabile a
• Strumenti di misura portatili HP32
• Trasmettitori HF5A, PF4, PF5
• Trasmettitori meteo MP102H, MP402H
• Scudi ventilati naturalmente AC1000
• Scudi ventilati attivamente RS12-T or RS24-T
Dotazione
• Certificato di fabbrica
• Breve manuale di istruzioni
• Filtro a rete metallica
Accessori consigliati
• Flangia di montaggio AC5005
• Filtri
• Cavo prolunga 5 m, bianca E3-05A
• Dispositivo di calibrazione ER-15
• Standard di umidità per calibrazione 10 %UR: EA10-SCS
• Standard di umidità per calibrazione 35 %UR: EA35-SCS
• Standard di umidità per calibrazione 80 %UR: EA80-SCS
HC2A-S3A
Umidità e Temperatura Sonde e filtri
Sonda industriale in acciaio
HC2A-SM
HC2A-SM è una robusta sonda di Rotronic e rappresenta un ampliamento del portafoglio di prodotti base. Misura i valori di umidità e di temperatura e calcola il punto di rugiada e/o di gelo.
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
Industria alimentare, cartaria, tessile, farmaceutica e cosmetica
Codice
HC2A-SM
Tipo di sonda Acciaio al cromo standard
Dimensioni Ø 15 x 109 mm
Campo di lavoro -50…100 °C, 0…100 %UR
Precisione ±0,8 %UR, ±0,1 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Stabilità a lungo termine <1 %UR/anno1
Tipo di sensore ROTRONIC HYGROMER ® HT-1, PT100 1/3 Classe B
Tipo di filtro SPA-WM-SM
Tempo di risposta <15 s, senza filtro
Velocità max. dell’aria 3 m/s, senza filtro 50 m/s con filtro in rete metallica
Materiale housing Acciaio inox 1.4301
Peso / Classe di protezione IP 47 g/IP65
1 Drift < dell'1% UR all'anno con aria pulita o similare
HC2-SM-EX disponibile con certificato ATEX
Abbinabile a
• Strumenti di misura portatili HP32
• Trasmettitori HF5A, PF4, PF5
Dotazione
• Certificato di fabbrica
• Breve manuale di istruzioni
• Filtro in rete metallica
Accessori consigliati
• Passacavi di montaggio AC1303-M
• Filtri
• Cavo di prolunga 2 m, connettore metallico E2-02A-M
• Dispositivo di calibrazione ER-15
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
HC2A-SM

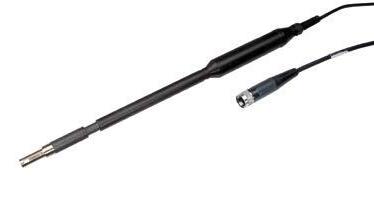

Sonda industriale a cavo
La sonda industriale Rotronic è particolarmente idonea alle alte temperature e agli ambienti industriali più difficili. Misura l’umidità, la temperatura e calcola il punto di rugiada o di gelo.
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
Reparti di produzione, applicazioni ad alte temperature, lavorazioni industriali, processi di essiccazione, camere climatiche.
Sonde industriali
Ø 15 mm
Codice
HC2A-IC1xx*
HC2A-IC302
Dimensioni Ø 15 x 144 mm Ø 15 x 294 mm
Campo di lavoro -100…200 °C1, 0…100 %UR
Precisione
±0,8 %UR, ±0,1 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Tipo di sensore ROTRONIC HYGROMER ® HT-1, PT100 1/3 Classe B
Tempo di risposta <15 s, senza filtro
Materiale PPS
Peso 230 g 260 g
* xx = lunghezza cavo in metri (02, 05), 80 g per metro di lunghezza
Sonde industriali
Ø 15/25 mm
Codice
HC2A-IC402-A
HC2A-IC702-A
Dimensioni Ø 15/25 x 428 mm Ø 15/25 x 728 mm
Campo di lavoro -100…200 °C1, 0…100 %UR
Precisione
±0,8 %UR, ±0,1 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Tipo di sensore ROTRONIC HYGROMER ® HT-1, PT100 1/3 Classe B
Tempo di risposta <15 s, senza filtro
Materiale PPS
Peso 320 g 380 g
1 Picco massimo: 100 h. carico continuo massimo ammesso: 190 °C
Abbinabile a
• Strumenti di misura portatili HP32
• Trasmettitori HF5A, PF4, PF5
Dotazione
• Certificato di fabbrica
Accessori consigliati
• Filtri
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
HC2A-ICxxx
HC2A-ICxxx-A
Sonda industriale a cavo, in acciaio
La sonda industriale metallica è particolarmente idonea alle alte temperature, agli ambienti industriali più difficili e agli ambiti in cui il rispetto delle norme igieniche è fondamentale. La sonda misura l’umidità, la temperatura e calcola il punto di rugiada e di gelo.
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
• Configurazione uscite standard: 0…1 V = -40…60 °C / 0…100 %UR
• Calibrazione a 23 °C e 10, 35, 80 %UR
APPLICAZIONI
Produzione alimentare e farmaceutica, processi di essiccazione, lavorazioni industriali.
Sonda industriale in acciaio
Ø 15/25 mm
Codice HC2A-IM102-M
HC2A-IM3xx-M*
Dimensioni Ø 15 x 130 mm Ø 15 x 280 mm
Campo di lavoro -100…200 °C1, 0…100 %UR
Precisione
±0,8 %UR, ±0,1 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Tipo di sensore ROTRONIC HYGROMER ® HT-1, PT100 1/3 Classe B
Tempo di risposta <15 s, senza filtro
Materiale housing Acciaio inox, DIN 1.4301
Peso 230 g 260 g
* xx = lunghezza cavo in metri (02, 05), 80 g per metro di lunghezza
SONDA A VITE
Ø 15 mm
Codice
HC2A-IE02-G
HC2A-IE02-NPT
Tipo di sonda ½" G con connettore Rotronic ½" NPT con connettore Rotronic
Campo di lavoro -100…200 °C1, 0…100 %UR
Precisione ±0,8 %UR, ±0,1 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Tipo di sensore ROTRONIC HYGROMER ® HT-1, PT100 1/3 Classe B
Pressione Resistente alla pressione da 0...100 bar/1450 PSI
Tempo di risposta <15 s, senza filtro
Materiale housing Acciaio inox, DIN 1.4301
Peso 290 g
1 Picco massimo: 100 h. carico continuo massimo ammesso: 190 °C
Abbinabile a
• Strumenti di misura portatili HP32
• Trasmettitori HF5A, PF4, PF5
Dotazione
• Certificato di fabbrica
Accessori consigliati
• Filtri
• Dispositivo di calibrazione (HC2A-IM) ER-15
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
HC2A-IMxxx-M HC2A-IExxx
Umidità e Temperatura Sonde e filtri
Sonda portatile per alte temperature
Sonda portatile particolarmente idonea a misure di alte temperature in condizioni di mobilità. Misura l’umidità, la temperatura e calcola il punto di rugiada o di gelo.
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
Camere climatiche e termiche, essiccatoi, canali d’aerazione.
Codice
HC2-HK25
Tipo di sonda Sonda portatile
HC2-HK40
Dimensioni Ø15 x 250 mm Ø15 x 400 mm
Campo di lavoro -100...170 °C/0…100 %UR | -100...200 °C1/0…100 %UR
Precisione ±0,8 %UR, ±0,1 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Tipo di sensore ROTRONIC HYGROMER ® IN-1, PT100 1/3 Classe B
Tempo di risposta <15 s, senza filtro
Materiale housing PEEK, ottone con nichelatura chimica
Peso 210 g 240 g
Filtro Filtro a rete
Lunghezza cavo 2 m
1 Picco massimo: 100 h. carico continuo massimo ammesso: 190 °C
Abbinabile a
• Strumenti di misura portatili HP32
• Trasmettitori HF5A, PF4, PF5
Dotazione
• Certificato di fabbrica
• Filtro a rete
Accessori consigliati
• Filtri
• Dispositivo di calibrazione ER-15
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
1 Picco nel breve periodo (3 x 5 min)
Sonda miniaturizzata
La sonda miniaturizzata si applica in ambienti assai ristretti, per misurare umidità e temperatura.
Inoltre calcola il punto di rugiada o di gelo e si mimetizza facilmente una volta montata. La sonda da 4 mm ha una punta a inserimento per l'installazione a parete.
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
• Configurazione uscite standard: 0…1 V = -40…60 °C / 0…100 %UR
• Calibrazione a 23 °C e 10, 35, 80 %UR
APPLICAZIONI
Musei, teche, saggi di materiale edilizio, industria automobilistica e aeronautica, laboratori di prova, industria cartaria, tessile e farmaceutica.
Codice
HC2-C04
Tipo di sonda Sonda a cavo, Ø 4 mm
Campo di lavoro -40…85 °C/0…100 %UR
Precisione ±1,5 %UR, ±0,3 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
HC2-C05
Sonda a cavo, Ø 5 mm
Tipo di sensore ROTRONIC HYGROMER ® IN-1, PT100 1/3 Classe B
Tempo di risposta <15 s, senza filtro
Materiale housing Acciaio inox, DIN 1.4305 Ottone nichelato
Peso 150 g 160 g
Lunghezza cavo 2 m
Abbinabile a
• Strumenti di misura portatili HP32
• Trasmettitori HF5A, PF4, PF5
Dotazione
• Certificato di fabbrica
Accessori consigliati
• Cavo prolunga 2 m, nero E2-02A
• Filtro in teflon per HC2-C05 SP-T05
• Dispositivo di calibrazione ER-05
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS Umidità
HC2-C04
HC2-C05
Sonda ad inserimento
Ø 5 mm / 10 mm
La sonda ad inserimento è idonea alla misurazione in materiali non polverosi (P05) o polverosi (HP28), laterizi, calcestruzzo, ecc.. Misura l’umidità, la temperatura e calcola il punto di rugiada e/o di gelo.
CARATTERISTICHE
• Interfaccia digitale (UART)
• Configurazione uscite standard: 0…1 V = -40…60 °C / 0…100 %UR
• Calibrazione a 23 °C e 10, 35, 80 %UR
APPLICAZIONI
Misurazione dell’attività dell’acqua, utilizzo con strumenti di misura portatili.
Codice
HC2-P05
Tipo di sonda Ø 5 x 200 mm, sonda a ins.
Campo di lavoro -40…85 °C/0…100 %UR
Precisione ±1,5 %UR, ±0,3 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Tipo di filtro Filtro non disponibile
Tipo di sensore ROTRONIC HYGROMER ® IN-1, PT100 1/3 Classe B
Tempo di risposta <15 s
Materiale Acciaio inox DIN 1.4305 (sonda), POM (impugnatura)
Peso 160 g
Lunghezza cavo 2 m
Codice HC2-HP28
Lunghezza stelo Ø 10 x 280 mm
Campo di lavoro -40…85 °C/0…100 %UR
Precisione ±0,8 %UR, ±0,1 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Tipo di filtro Acciaio sinterizzato
Tipo di sensore ROTRONIC HYGROMER ® IN-1, PT100 1/3 Classe B
Tempo di risposta <20 s, con filtro
Peso 200 g
Lunghezza cavo 2 m
Abbinabile a
• Strumenti di misura portatili HP32
• Trasmettitori HF5, PF4, PF5
• Strumento di misura da tavolo HygroLab
Dotazione
• Certificato di fabbrica
Materiale Acciaio inox DIN 1.4305 (sonda), POM (impugnatura)
Accessori consigliati
• Filtri di ricambio (HC2-HP28 / acciaio sint.) ET-Z10
• Dispositivo di calibrazione HC2-P05 ER-05
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
HC2-P05
HC2-HPxx
Umidità e Temperatura Sonde e filtri
Sonda a spada
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
• Configurazione uscite standard: 0…1 V = -40…60 °C / 0…100 %UR
• Calibrazione a 23 °C e 10, 35, 80 %UR
APPLICAZIONI
Industria cartaria, tipografica e tessile con strumenti di misura portatili.
Codice HC2-HS28
Lunghezza stelo 4 x 22 x 280 mm
Campo di lavoro -40…85 °C/0…100 %UR
Precisione ±0,8 %UR, ±0,1 K, a 23 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~4.5 mA calibrazione a 3,3 VDC
Tipo di filtro Filtro non disponibile
Tipo di sensore ROTRONIC HYGROMER ® IN-1, PT100 1/3 Classe B
Tempo di risposta <15 s
Materiale Alluminio (sonda), POM (impugnatura)
Peso 240 g
Lunghezza cavo 2 m
Abbinabile a
• Strumenti di misura portatili HP32
• Trasmettitori
Dotazione
• Certificato di fabbrica
HF5A, PF4, PF5
Accessori consigliati
• Disp. di calibraz. (sonda a spada) EGS
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
Umidità e Temperatura Sonde e filtri
Sonde XD OEM
La sonda XD OEM, grazie all’ampio campo di tensione di alimentazione e ai segnali di uscita liberamente configurabili, è utilizzabile in moltissime applicazioni.
CARATTERISTICHE
• Interfaccia digitale UART
• Diversi stadi di uscita programmabili con il software HygroSoft
• Calibrazione a 23 °C e 10, 35, 80 %UR
APPLICAZIONI
HVAC, camere climatiche, cannoni sparaneve e meteo.
Codice XD3xA-S3X*
Lunghezza stelo 140,3 mm
Campo di lavoro -40…85 °C/0…100 %UR
Precisione ±0,8 %UR, ±0,2 K, a 23 °C
Alimentazione 5…24 VDC/5…16 VAC (segnali 0...1 V) 16...24 VDC/12...16 VAC (tutti i segnali di uscita)
Consumo di corrente ~ 7 mA @ 24 VDC, 0...10 V, 12 mA @ 5 VDC, 0...1 V
Attenzione: Non abbinabile a data logger, trasmettitori e strumenti di misura portatili.
* Richiede il software HygroSoft con cavo di servizio (XD-AC3001)
Dotazione
• Certificato di fabbrica
• Filtro di polietilene
• Breve manuale di istruzioni
Accessori consigliati
• Flangia di montaggio AC5005
• Filtri
• Cavo di prolunga 2 m, a terminali liberi, nero E2-02XX
• Cavo di prolunga 2 m, a terminali liberi, bianco E3-02XX
• Dispositivo di calibrazione ER-15
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
• Cavo di servizio per configurazione tramite PC XD-AC3001
Serie PC
CARATTERISTICHE
• Misure di accuratezza elevata per applicazioni di produzione di precisione
• Modulo integrato e intercambiabile Hygrosmart
• Tipi di sonde differenti; analogiche o digitali
• Disponibile in materiali diversi: polimero o acciaio inox
APPLICAZIONI
Ambiente di produzione, Produzione industriale Applicazioni meteorologiche, Camere climatiche.
PC62 e PC62V
• Campo di lavoro: -20…80 °C/0…100 %UR
• Precisione: <±2 %UR (10...90 %UR), ±0,2 K a 23 °C
• Stabilità: ±1 %UR/anno
• Materiali: polimero stampato o acciaio inox
Collegamenti elettrici
Uscita di tensione
Cavo Connettore
Cavo Connettore RS232 RS485
Marrone Pin 1 Alimentazione V + Marrone Pin 1 Alimentazione V + Alimentazione V + Bianco Pin 2 Temperatura uscita + Bianco Pin 2 RX RX/TXBlu Pin 3 Messa a terra comune
Blu Pin 3 Messa a terra Messa a terra
Nero Pin 4 Uscita UR + Nero Pin 4 TX TX/RX +
PCMini52
• Campo di lavoro: -20…80 °C/0…100 %UR
• Precisione: <±2 %UR (10...90 %UR), ±0,2 K a 23 °C
• Stabilità: ±1 %UR/anno
• Uscita: Modbus RTU RS485
• Materiali: polimero stampato o acciaio inox
Collegamenti elettrici
Cavo di accoppiamento Pin
Marrone Tensione di alimentazione V + 1
Uscita di tensione
Cavo Connettore
Marrone Pin 1 Alimentazione V + Bianco Modbus 2
Bianco Pin 2
Uscita UR + Blu V - 3
Nero
Blu Pin 4 Messa a terra comune
Pin 3 Temperatura uscita + Nero Modbus 4
Pin 1
Pin 4
Pin 2
Pin 3
PCMini52
PC62 & PC62V
PC33 & PC52
PC33 e PC52
• Campo di lavoro: -20…80 °C/0…100 %UR
• Precisione PC52: ±2 %UR (10...90 %UR), ±0,2 K a 23 °C
• Precisione PC33: ±3 %UR (30...80 %UR), ±0,3 K a 23 °C
• Stabilità: ±1 %UR/anno
• Materiali: polimero stampato o acciaio inox
Collegamenti elettrici
Uscita di tensione
4-20 mA, uscita a 2 fili Cavo di accoppiamento Pin Cavo di accoppiamento
Marrone Tensione di alimentazione V + 1
Bianco Temperatura uscita + 2
Informazioni tecniche
PC33 e PC52
Tipo di sonda Umidità relativa e temperatura analogiche
PC62 e PC62V
Umidità relativa e temperatura digitali
Campo di misura -20…80 °C/0…100 %UR
Precisione a 23 °C
PC33: ±3 %UR (30…80 %UR)/±0,3 K
PC52: ±2 %UR (10…90 %UR)/±0,2 K
PCMini52
Umidità relativa e temperatura digitali
±2 %UR (10…90 %UR)/0,2 K ±2 %UR (10…90 %UR)/ ±0,2 K
Stabilità a lungo termine <1 %UR/anno
Housing sonda
Polimero stampato o acciaio inox
Grado di protezione IP IP65
Alimentazione
Segnale d'uscita
14…30 VDC (uscita 0…5 V/ 0…10 V) 5…30 VDC (uscita 0…1 V e mA)
0–1, 0–5, 0–10 V, RS232, RS485 Modbus RTU da 0 a 1, da 0 a 5, da 0 a 10 V
Tempo di risposta sensore UR <10 s tipico (per il 90% della modifica di fase)
Collegamenti elettrici M12
Peso
Compatibilità
4 pin, connettore M8 4 pin, connettore M12
30 g (1,06 oz) senza cavo (versione in polimero stampato) 10 g (0,35 oz)
• Le sonde della Serie PC sono standalone e non sono compatibili con i trasmettitori Rotronic e gli strumenti portatili Rotronic
• Gli unici accessori e parti di ricambio compatibili, come filtri, cappucci di protezione, clip di montaggio ecc. sono elencati qui
• In caso di incertezza, contattare il proprio partner Rotronic locale
Pin 1
Pin 4
Pin 2
Pin 3
ACCESSORI E PARTI DI RICAMBIO SERIE P
Codice d'ordine Compatibilità
A000002
PC62 e 62V, PC33 e PC52
A000003 PCMini52
A000046 PCMini52
A000120
A000125
A000014
A000015
Prodotto/Descrizione Cappuccio di protezione
Cappuccio di protezione con fessure nero da 19 mm (0,75")
Cappuccio di protezione con fessure nero da 12 mm (0,47")
Cappuccio di protezione in HDPE da 13 mm
PC62 e 62V, PCMini52, PC33 e PC52
PC62 e 62V, PCMini52, PC33 e PC52
PC62 e 62V, PC33 e PC52
PC62 e 62V, PC33 e PC52
A000017 PCMini52
A000018 PCMini52
A000021
PC62 e 62V, PC33 e PC52
A000022 PCMini52
A000023 PCMini52
A000025
A000027
A000028
A000040
A000042
K9
K10
K11
A000030-xx
xx = lunghezza totale, cioè A000030-20
A000031
A000032
PC62 e 62V, PC33 e PC52
PC62 e 62V, PC33 e PC52
PCMini52
PC62 e 62V, PC33 e PC52
PC62 e 62V, PC33 e PC52
PCMini52
PCMini52
PCMini52
PC62 e 62V, PC33 e PC52
PC62 e 62V, PC33 e PC52
PC62 e 62V, PC33 e PC52
A000033 PCMini52
A000036 PCMini52
A000037 PCMini52
A000321 PCMini52
A000321-xx xx = lunghezza totale, cioè A000321-20 PCMini52
A000322 PCMini52
A000100 PC62 e 62V, PC33 e PC52
A000101 PCMini52
A000110 PC62 e 62V, PC33 e PC52
A000111 PCMini52
A000150 PC62 e 62V, PC33 e PC52
Cappuccio WM di protezione da agenti atmosferici ø 90 mm (3,54" - per sonde da ø 19 mm - 0,75")
Cappuccio WM di protezione da agenti atmosferici ø 120 mm (4,72" - per sonde da ø 19 mm - 0,75")
Filtro
Filtro in PVDF da 19 mm (0,75")
Filtro in PVDF da 19 mm (0,75") con cappuccio di protezione nero
Filtro in PVDF da 12 mm (0,47")
Filtro in PVDF da 12 mm (0,47") con cappuccio di protezione nero
Filtro in rete da 19 mm (0,75") con cappuccio di protezione nero
Filtro in rete da 12 mm (0,47") con cappuccio di protezione nero
Filtro antipolvere piatto in acciaio inox sinterizzato da 12 mm (0,47")
Filtro a forma di freccia 5 μm da 19 mm (0,75") in acciaio inox sinterizzato
Connettore da 19 mm (0,75"), senza cavo, con terminale serrafilo
Filtro a forma di freccia 20 μm da 12 mm (0,47") in acciaio inox sinterizzato
Filtro in lamina 2 μm da 19 mm (0,75") con cappuccio di protezione nero
Filtro in lamina 0,7 μm oleorepellente da 19 mm (0,75"- con cappuccio di protezione nero)
12mm (0.47”) Filtro a rete con cappuccio di protezione, marrone chiaro, extra lungo (30mm)
12mm (0.47”) Filtro in PTFE con tappo di protezione in peek
12mm (0.47”) Cappuccio di protezione a taglio, marrone chiaro, extra lungo (30mm) Cavo
Connettore da 19 mm (0,75”) - Cavo connettore (prezzo al metro)
Connettore da 19 mm (0,75") con cavo da 2 m (6,5')
Connettore da 19 mm (0,75") con cavo da 5 m (16')
Connettore da 12 mm (0,47") con cavo da 2 m (6,5')
Connettore da 12 mm (0,47") con cavo da 5 m (16')
Connettore da 12 mm (0,47") con cavo da 10 m (32,8')
Connettore da 12 mm (0,47") senza cavo (con terminale di saldatura)
Connettore da 12 mm (0,47”) - Cavo connettore (prezzo al metro)
Connettore da 12 mm (0,47") con cavo da 20 m (25,6')
Montaggio
Raccordo regolabile in acciaio inox 3/4" NPT per sonde in acciaio inox
Raccordo regolabile in acciaio inox 1/2" NPT per sonde in acciaio inox
Flangia di montaggio in alluminio per sonde in acciaio inox di ø 19 mm (0,75" - all'esterno ø 80 mm ossia 3,15")
Flangia di montaggio in alluminio per sonde in acciaio inox di ø 12 mm (0,47" - all'esterno ø 40 mm ossia 1,57")
Mini flangia per sonda in polimero di ø 19 mm (0,75")
Umidità
Filtri/Gabbie portafiltro HC2A
DESCRIZIONE
I filtri servono a fornire protezione meccanica ai sensori di umidità e temperatura. Fungono da barriera protettiva alle sostanze nocive che potrebbero alterare le proprietà dei sensori e in caso di contatto diretto. I criteri di selezione del tipo di filtro da utilizzare sono determinati dalle specifiche condizioni di impiego, quali velocità dell’aria, grado di inquinamento dell’aria ambientale, misure di disinfezione e pulizia, sollecitazioni meccaniche, attività biologica elevata, condizioni di possibile condensa, composizione dell’aria inquinata da sostanze chimiche, risposta desiderata alle variazioni di umidità.
Gabbie portafiltro in plastica
• Temperatura massima 100 °C
• Protezione meccanica
Panoramica filtri
Temperatura massima
(rispettare campo di lavoro della gabbia portafiltro)
Protezione da microparticolati
Protezione contro particelle abrasive nell’aria
Grand. maglie
Max. velocità d’aria [m/s] (esposizione permanente)
= basso/a = medio/a = alto/a
Sonda
Filtri e gabbie portafiltro
-50…100 °C
SPA-PCB
SPA-PCW
-100…200°C SPA-SS
SPA-PCB-PE
SPA-PCB-PTFE
SPA-PCB-WM
SPA-PCW-PE
-50…100 °C
-100…200°C
SPA-PCW-PTFE
SPA-PCW-WM
SPA-SS-PE
SPA-PE
SPA-SS-PTFE
SPA-SS-WM
SPA-SS-WM-SM
SPA-SSS
SPA-WM
SPA-WM-SM
SPA-PTFE
Gabbie portafiltro metalliche
• Temperatura massima 200 °C
• Protezione meccanica
Filtri in teflon Filtri in polietilene Filtri sinterizzati (acciaio inox) Filtri in rete (metallo)
Attenzione: Il campo di lavoro dipende dal componente con il campo di temperatura più limitato. * Il filtro SPA-WM-SM è più corto dello SPA-WM ed è quindi adatto solo ai sensori HC2A-SM/ -IE/ -IM.
Idonei a sonde per nastri in movimento e sonde per l’attività dell’acqua AwEasy, HC2A-AW-USB, HC2A-AW, HC2-AW-USB, HC2-AW
Codice Descrizione
ET-W24-Set Filtro piatto in rete metallica con anello elastico, Ø 24 mm per HC2A-AW (-USB) Grandezza maglie: 20…25 μm
Filtri/Gabbie portafiltro HC2
DESCRIZIONE
I filtri servono a fornire protezione meccanica ai sensori di umidità e temperatura. Fungono da barriera protettiva alle sostanze nocive che potrebbero alterare le proprietà dei sensori e in caso di contatto diretto. I criteri di selezione del tipo di filtro da utilizzare sono determinati dalle specifiche condizioni di impiego, quali velocità dell’aria, grado di inquinamento dell’aria ambientale, misure di disinfezione e pulizia, sollecitazioni meccaniche, attività biologica elevata, condizioni di possibile condensa, composizione dell’aria inquinata da sostanze chimiche, risposta desiderata alle variazioni di umidità.
Gabbie portafiltro in plastica
• Temperatura massima 120 °C
• Protezione meccanica
Panoramica filtri
Temperatura massima (rispettare campo di lavoro della gabbia portafiltro)
Protezione da microparticolati
Protezione contro particelle abrasive nell’aria
Risposta rapida (basso ritardo di misura)
in teflon
Grand. maglie 10
Max. velocità d’aria [m/s] (esposizione permanente)
= basso/a = medio/a = alto/a
Gabbie portafiltro metalliche
• Temperatura massima 200 °C
• Protezione meccanica
in polietilene
MFD (a membrana)
Filtri in polipropilene (con griglia)
Filtri sinterizzati (acciaio inox)
Filtri in rete (metallo)
Idonei per sonde standard HC2-S/HC2-S3/Filettatura: filettatura rotonda Rotronic
Codice Gabbia portafiltro
Elemento filtrante
Grand. maglie
Campo di lavoro
NSP-PCB-PE Policarbonato, nero Polietilene, grigio 20 µm -50…100 °C
NSP-PCB-PE40 Polietilene, bianco 40 µm
NSP-PCB-WM Rete metallica 20…25 µm
NSP-PCB-TF Teflon 10 µm
NSP-PCB-MFD MFD
NSP-PCB-PP100 Polipropilene 150 µm
NSP-PCB Solo gabbia
NSP-PCW-PE Policarbonato, bianco Polietilene, grigio 20 µm -50…100 °C
NSP-PCW-PE40 Polietilene, bianco 40 µm
NSP-PCW-WM Rete metallica 20…25 µm
NSP-PCW-TF Teflon 10 µm
NSP-PCW Solo gabbia
NSP-PE Solo filtro 20 µm -50…100 °C
Filtro per microparticolati/impermeabile
NSP-POM-FD2 POM, bianco Teflon 2 µm -50…100 °C
Filtri
Filtri
Filtri
Idonei alle sonde industriali HC2-IC/HC2-HK
Filettatura: filettatura rotonda Rotronic
Codice Gabbia portafiltro
Elemento filtrante
NSP-ME-WM Ottone nichelato Rete metallica DIN 1.4401
NSP-ME-SS
Parti di ricambio
SP-M15
SP-S15
SP-T15
Nessun portafiltro, solo filtro
Nessun portafiltro, solo filtro
Nessun portafiltro, solo filtro
- sint. DIN 1.4401
Grand. maglie
Campo di lavoro
Rete metallica DIN 1.4401
- sint. DIN 1.4401
Idonei alle sonde industriali HC2A-IM/HC2A-IE
Filettatura: M12 x 1,5
Codice Gabbia portafiltro
SP-MC15 Ottone nichelato
Elemento filtrante
Rete metallica DIN 1.4401
SP-SC15 Acciaio - sint. DIN 1.4401
SP-TC15 Teflon
Parti di ricambio
Grand. maglie
Campo di lavoro
µm -100…200 °C
°C
°C
SP-MSB15 Ottone nichelato Solo gabbia -100…200 °C
SP-M15
SP-S15
SP-T15
Nessun portafiltro, solo filtro
Nessun portafiltro, solo filtro
Nessun portafiltro, solo filtro
Rete metallica DIN 1.4401
Acciaio - sint. DIN 1.4401
°C
°C
Idonei a sonde portatili HC2-HP28/HP50
Codice Gabbia portafiltro
Elemento filtrante Grand. maglie
ET-Z10 Nessun portafiltro, solo filtro Acciaio sinterizzato DIN 1.4401 15 µm
Idonei a HF3 tipo R & S
Codice Gabbia portafiltro
Campo di lavoro
-40…85 °C
Elemento filtrante Grand. maglie Campo di lavoro
NSP-PCG-PE Policarbonato, grigio Polietilene, grigio 20 µm -40…85 °C
Idonei a HF3 tipo D & W
Codice Gabbia portafiltro
Elemento filtrante Grand. maglie Campo di lavoro
SPA-PCW-PE Policarbonato, bianco Polietilene, bianco 40-50 µm -50…100 °C
Idonei a MP100A/400A
Codice Gabbia portafiltro
Elemento filtrante Grand. maglie Campo di lavoro SP-W3-25 Policarbonato, bianco Rete metallica 20 µm -40…85 °C
Idonei a HF1, CP11, CL11, HP31
Codice Descrizione
NSP-PCB-PE-AZ Filtro e portafiltro in policarbonato per HF1, CP11, CL11
La serie HygroFlex
Parametri
Umidità, temperatura
Campo di applicazione elettronica con opzione di visualizzazione -20...60 °C -20...60 °C
Umidità, temperatura
°C -10…60 °C
Limiti di temperatura alla sonda -20...60 °C -50...100 °C1
Type W & D & F:
Precisione a 23 °C
± 2 %rh (10...90 %UR) at ±0.3 °C Type S: ± 3 %UR (10...90 %UR) at ±1 °C
±1.2 %UR ±0.1 °C
Connessione della sonda Non intercambiabile Non intercambiabile
Versione per montaggio su spazio ✓
Umidità, temperatura, CO 2 , Pressione differenziale
°C -10…60 °C
Dipendente dalla sonda
Dipendente dalla sonda
1 sonda intercambiabile: HC2/HC2A/HCD/TCD/CCA/ PCD 2
Versione a parete ✓ ✓ ✓
Versione a condotto 15 mm sonda 15 mm sonda AC5005 + E2-F3A

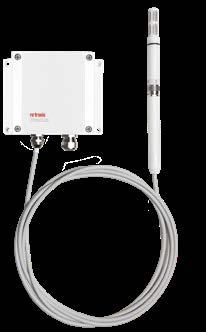

Versione a cavo Cavo da 2 m Cavo di prolunga o sonda industriale
Interfaccia utente NFC NFC
Protezione IP IP65 (versione per montaggio in spazio IP20)
2 fili: uscita in corrente 3/4 fili: uscita in corrente o in tensione
2 fili: uscita in corrente 3/4 fili: uscita in corrente o in tensione
2 fili: uscita in corrente 3/4 fili: uscita in corrente o in tensione
Protocollo di comunicazione MODBUS RTU (RS485) MODBUS RTU (RS485)
Funzioni Tutti i parametri psicrometrici Tutti i parametri psicrometrici
1 Il campo di misura per l'unità di montaggio a parete e a condotta è limitato al campo di applicazione a causa della vicinanza della sonda all'elettronica.
2 La sonda PCD funziona solo con un trasmettitore a 3/4 fili

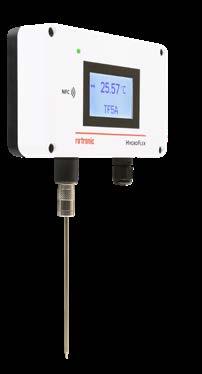

La serie HygroFlex
Parametri
Campo di applicazione elettronica con opzione di visualizzazione
Umidità, temperatura Umidità, temperatura Umidità, temperatura
°C
°C
°C
°C
Limiti di temperatura alla sonda Dipendente dalla sonda -100…200 °C (Tipo D) -40...150 °C
Precisione a 23 °C Dipendente dalla sonda
Connessione della sonda
Versione per montaggio su spazio
K
K
1 sonda intercambiabile: HC2/HC2A Non intercambiabile Non intercambiabile
Versione a parete ✓
Versione a condotta ✓ 25/15 mm sonda
Versione a cavo Cavo di prolunga o sonda industriale 2 m, 5 m
2 fili: uscita in corrente 3/4 fili: uscita in corrente o in tensione 3/4 fili: uscita in corrente o in tensione A 2 fili: uscita in corrente
Protocollo di comunicazione RS485
Funzioni Tutti i parametri psicrometrici Punto di rugiada/gelo Punto di rugiada
Umidità e Temperatura Trasmettitori
Serie HF1
HygroFlex1 è la conveniente serie che dà il nome a un trasmettitore HVAC per la misura di umidità relativa e temperatura. Gli strumenti utilizzano il rinomato sensore HYGROMER ® IN-1 e presentano un imbattibile rapporto qualità/prezzo. Con il software HygroSoft Rotronic è possibile modificare la configurazione oltre a calibrare il trasmettitore e regolare l’umidità.
CARATTERISTICHE
• Precisione: ±2 %UR, ±0,3 K, a 23 °C
• Campo di lavoro: -20…60 °C/0...100 %UR
• Dimensioni compatte
• Installazione semplice
• Interfaccia di servizio USB
• Calibrazione a 35 %/80 %UR
HF1 Versioni a parete / condotta
APPLICAZIONI
Misura l’umidità relativa e la temperatura in applicazioni HVAC.
Versione a parete/(Tipo W)
Versione a condotta (Tipo D/F)
Versione HF1 Montaggio nello spazio
APPLICAZIONI
Uffici o ambienti nei quali l’estetica ha la sua importanza.
1 La sonda PCD funziona solo con un trasmettitore a 3/4 fili
Montaggio nello spazio (Tipo S)
INFORMAZIONI TECNICHE
Codice d'ordine
Generale
Grandezze misurate
Materiale housing/Classe di protezione IP
Dimensioni
Peso
Tipologia sonda
Elemento filtrante
Display
Connessioni elettriche
Alimentazione
Consumo di corrente
Interfaccia di servizio
Compatibilità CE/EMC
Misura dell’umidità
Sensore
Campo di misura
Precisione a 23 °C ±5 K
Stabilità a lungo termine
Tempo di risposta
Velocità massima dell’aria
Misura della temperatura
HF120 2-fili
Umidità e Temperatura
ABS/IP65, fuorché il Tipo S IP30
HF13X 3/4-fili
• Flangia di montaggio AC5005 Umidità e Temperatura
105 x 172 x32 mm (Tipo W), 105 x 87 x 134(334) mm (Tipo D), 86 x 86 x 24 mm (Tipo S)
140 g ( Tipo W and D), 200 g ( Tipo F), 90 g ( Tipo S)
Fisso (Tipo D: lunghezza sonda 100 mm/Tipo F: lunghezza sonda 300 mm)
Polietilene
LCD, a 1 o 2 decimali senza retroilluminazione
Connessioni: morsettiere interne (Tipo D/W)
Passacavi: M12
10…28 VDC
2x20 mA max.
Mini USB
Direttiva EMC 2014/30/EU
ROTRONIC HYGROMER ® IN-1
0…100 %UR (non condensante)
±3,0 %UR (10...90 %UR)
<1,5 %UR/anno
LCD, a 1 o 2 decimali con retroilluminazione
15…40 VDC/12…28 VAC
<55 mA (uscita in corrente)
<15 mA (uscita in tensione)
<30 s t63 (63% di una variazione improvvisa 35…80 %UR) senza filtro
20 m/s con filtro
Sensore NTC
Campo di misura
Precisione a 23 °C ±5 K
Tempo di risposta
Uscita analogica
-20...50°C (type S), -20...60°C (Tipo W, D, F)
±0,3 K (Tipo W, Tipo D), ±1 K (Tipo S)
4 s
Numero 2
Corrente
Tensione
Abbinabile a
• Software HygroSoft
Dotazione
• Certificato di fabbrica
• Breve manuale di istruzioni
4…20 mA
N.D.
4...20 mA
0…1/5/10 V
Accessori consigliati
• Cavo di servizio USB AC0003
• Dispositivo di calibrazione ER-15
Serie HF3A
La serie HygroFlex3 Advanced è ideale per tutte le applicazioni in cui la misurazione accurata dell'umidità e della temperatura è essenziale e l'estetica del dispositivo è importante. I trasmettitori sono progettati per l'installazione fissa e sono adatti per applicazioni HVAC e industriali semplici.
CARATTERISTICHE
• Precisione: ±1,2%UR, ±0,1°C a 23°C
• Campo di applicazione elettronico: -40...85°C/-10...60°C con display
• Sensore fisso disponibile nelle versioni a parete, cavo e guaina
• Uscite e scala liberamente programmabili tramite interfaccia NFC e supporto NFC Powerless
HF3A-Versione da parete
APPLICAZIONI
Uffici o ambienti nei quali l’estetica ha la sua importanza.
Versione da parete
Versione HF3A per cavi e condotti
APPLICAZIONI
Riscaldamento, ventilazione e climatizzazione.
con cavo
Versione
Versione da condotta
INFORMAZIONI TECNICHE
Codice d'ordine
Sonda di umidità
Precisione a 23 °C
Tempo di inizializzazione
Campo di misura
Intervallo di misurazione
Gamma di applicazioni
Risoluzione display
Segnali di uscita analogici
HF3A-2
2 fili
Umidità e temperatura montate in modo fisso
±1.2 %UR, ± 0.1 °C
Tipico 5 s
1 s
0...100 %UR
Parete1: -40...85 °C/-10...60 °C
Condotto 2/Cavo: -50...100 °C
0...100 %UR (senza condensa)
-10...60 °C con display
-40...85 °C senza display
HF3A-3/HF3A-D
3- /4 fili
Risoluzione fino a 2 cifre decimali (0.01) senza retroilluminazione con retroilluminazione e LED di stato
4…20 mA
≥ 15 bit
Segnali di uscita digitali –
Connessioni cavi
1 x M12, terminali a vite (2x M12 per HF3A-D)
Calcoli psicrometrici Tutti
Alimentazione
10…28 VDC
Tipo di circuito A 2 fili
Consumo di corrente 2x23 mA
Carico per uscita analogica
Max. 500 Ω
Sensore di umidità ROTRONIC Hygromer ® HT-1
Sensore di temperatura Pt100 1/3 Classe B
Interfaccia
Software
Materiale housing
Standard
Conformità GMP/FDA
Dimensioni
Peso
Protezione IP
Scalabili a piacere dall'utente 0…1, 0…5, 0…10 V, 0…20, 4…20 mA
Segnali RS485 su morsetto serrafilo
18…36 VDC
3- /4 fili
< 50 mA
UART, NFC e USB
HygroSoft
Parte superiore: PC, parte inferiore: ABS
Conformità CE 2014/30/UE
Conforme a FDA 21 CFR Parte 11 e GAMP53
Parete: 122 x 172 x 40,5 mm
Condotto: 122 x 82 x 265,5 mm
Cavo: 122 x 82 x 40,5 mm (solo custodia)
144 x ∅15 mm (solo sonda)
Parete: 204 g
Condotto: 226 g
Cavo: 332 g
IP65
Classe di protezione antincendio Corrisponde a UL94-HB
Standard Conformità CE 2014/30/UE
Materiale di saldatura Senza piombo (Direttiva RoHS 2011/65/UE)
1 Il campo di misura dell'unità per montaggio a parete è limitato a causa della vicinanza della sonda all'elettronica del trasmettitore.
2 L'intero campo di misura dell'unità per montaggio a condotta può essere utilizzato solo se l'elettronica del trasmettitore opera entro il campo di applicazione indicato.
3 La conformità FDA è applicabile solo se il dispositivo viene utilizzato in combinazione con un software di conformità FDA.
Abbinabile a
• Software HygroSoft
Dotazione
• Certificato di collaudo
• Viti e tasselli per il montaggio
Accessori consigliati
• Cavo di servizio
AC3006/AC 3009*
• Kit di montaggio guida DIN AC5002
* Richiede il software opzionale HygroSoft.
Serie HF5A
La serie HF5A è un trasmettitore di misura avanzato compatibile con un'ampia gamma di sonde digitali per umidità e temperatura, solo temperatura e pressione differenziale. Le sonde digitali avanzate sono dotate di tecnologia AirChip3000 integrata che consente di raggiungere un livello di precisione senza precedenti.
CARATTERISTICHE
• Sonda intercambiabile (HC2, HC2A e RMS)
• monitoraggio dell'uscita di corrente secondo NAMUR NE43
• I segnali analogici e digitali consentono il controllo e il monitoraggio del dispositivo con un unico trasmettitore
• Uscite libere programmabili e scalabili tramite interfaccia NFC
APPLICAZIONI
HVAC Riscaldamento, ventilazione, condizionamento, industria alimentare, industria farmaceutica, industrie della stampa e della carta.
Versioni HF5A
Versione a parete
HF5A montaggio a parete HC2A-S
Versione a parete con kit da condotta
HF5A versione a parete fornito con AC5005 e E2-F3A/HC2A per versione a condotta
INFORMAZIONI TECNICHE
Codice d'ordine
Sonda di umidità
HF5A-2
2 fili
HC2, HC2A, RMS
Precisione a 23 ± 5 °C In base alla sonda
Tempo di inizializzazione
Tipico > 30 s
Campo di misura In base alla sonda
Gamma di applicazioni
HF5A-3/HF5A-D 3- /4 fili
Tipico 3 s
-10…60 °C con display/-40…70 °C senza display/umidità 0…100 %UR (senza condensa)
Indicatore di trend Sì
Risoluzione display
Segnali di uscita analogici
Risoluzione fino a 2 cifre decimali (0.01)
4…20 mA
Scalabili a piacere dall'utente
0…5, 0…10 V, 0…20 mA, 4…20 mA ≥ 15 bit
Segnali di uscita digitali –
Connessioni cavi
Calcoli psicrometrici
Alimentazione
Tipo di circuito
Consumo di corrente
Carico per uscita analogica
Interfaccia
Software
Materiale housing
Standard
Conformità GMP/FDA
Dimensioni
Peso
1 x M16 x 1,5, morsetti serrafilo
Tutti
18…36 VDC (Vmin = 12 VDC + 6 VDC)
A 2 fili
HF5A-D1: segnali RS485 su morsetto serrafilo
18…36 VDC
A 3 fili con ponticello J1 montato (default)
A 4 fili galvanicamente separati con J1 non montato
50 mA (quando entrambe le uscite sono collegate) < 100 mA (quando entrambe le uscite sono collegate)
Max. 500 Ω
Interfaccia NFC
Corrente: Max. 500 Ω
Tensione : Min. 10 kΩ
Accessorio NFC-USB-READER: lettore NFC su USB o con l'App mobile del software HygroSoft e un telefono cellulare con lettore NFC integrato.
Parte superiore: PC, parte inferiore: ABS
Conformità CE 2014/30/UE
Conforme a FDA 21 CFR Parte 11 e GAMP5*
134 x 94 x 52 mm
Versione con display 277 g, altri 270 g
Protezione IP IP65
Classe di protezione antincendio Corrisponde a UL94-HB
Standard Conformità CE 2014/30/UE
Materiale di saldatura Senza piombo (Direttiva RoHS 2011/65/UE)
* La conformità FDA è applicabile solo se il dispositivo viene utilizzato in combinazione con un software di conformità FDA.
Abbinabile a
• Tutte le sonde HC2A/HC2 (da ordinarsi a parte)
• Software HygroSoft
Dotazione
• Certificato di collaudo
• Flangia di montaggio (Tipo duct-kit)
Accessori consigliati
• Sonda standard HC2A-S
• Cavo di prolunga da 2 m E2-02A
• Lettore USB NFC
Serie HF5-S
La serie HF5 è compatibile con le sonde HygroClip2 dotate di tecnologia AirChip, che garantisce un’elevata precisione di misura. Questa nuova generazione di strumenti si distingue non solo per le avanzate funzioni di compensazione e ricalibrazione, ma anche per l'affidabilità e l'accuratezza che li rendono ideali per applicazioni esigenti.
CARATTERISTICHE
• Sonda intercambiabile HC2A/HC2
• Materiale housing: Alluminio
• Precisione: Vedere cap. «Sonde»
• Limiti di temperatura sonda: Vedere cap. «Sonde»
• Campo di applicazione dell'elettronica: -40...60 °C/0...100 %UR; -10...60 °C con display
• Uscite digitali, abbinabili anche alle analogiche
• Impiego in modalità simulazione per validazione della catena di misura*
• Interfaccia di servizio
HF5-S versione da condotta e da parete
APPLICAZIONI
Settore HVAC, industria alimentare e farmaceutica, settore della stampa e dell’industria cartaria, meteorologia, settore agrario, archeologia.
Versione da parete Tipo W (alluminio)
Disponibile con certificato ATEX
Versione da condotta Tipo D (alluminio)
INFORMAZIONI TECNICHE
Codice d'ordine
Generale
Grandezze misurate
HF5xx-S Tipo D/W
Umidità e Temperatura
Parametri calcolati Tutti i parametri psicrometrici
Materiale housing/ Classe di protezione IP Alluminio/IP65
Interfaccia di servizio UART (Universal Asynchronous Receiver Transmitter)
Compatibilità CE/EMC
Direttiva EMC 2014/30/EU
Classe antincendio Conforme UL94-HB
Misura dell’umidità
Misura dell’umidità In base al tipo di sonda
Misura della temperatura
Misura della temperatura In base al tipo di sonda
Uscita analogica
Corrente 0(4)…20 mA
Tensione 0…1/5/10 V
Carichi ammessi ≤ 2x500 Ω (uscite in corrente) ≥1 k Ω /V (uscite in tensione)
Uscita digitale
RS-485
RS-485 e analogiche
USB USB e RS-485 e analogica
Ethernet Ethernet RJ45, RS-485 e analogiche
* Richiede il software HygroSoft con cavo di servizio
Abbinabile a
• Tutte le sonde HC2A/HC2 (da ordinarsi a parte)
• Software HygroSoft
Dotazione
• Certificato di collaudo
• Breve manuale di istruzioni
• Flangia di montaggio (Tipo D)
Accessori consigliati
• Sonda standard HC2A-S
• Cavo di prolunga da 2 m E2-02A
• Cavo di servizio: AC3006*
• Kit di montaggio guida DIN (Tipo W) AC5002
• Cavo di calibrazione con HP23 AC2001
Serie HF562
Il trasmettitore di tensione principale HF562 è adatto per misurare l'umidità relativa e la temperatura in ambienti a tensione principale. È ideale per le applicazioni in cui è fondamentale un monitoraggio ambientale accurato. Il suo design garantisce prestazioni affidabili in aree esposte a scariche elettriche.
CARATTERISTICHE
• Sonde intercambiabili HC2A/ HC2
• Precisione e limite di temperatura sulla sonda: vedere il capitolo “Sonde”.
• Campo di applicazione dell'elettronica: -40...60 °C/0...100 %rh; -10...60 °C con display
• Uscite digitali, anche combinabili con uscite analogiche
• Interfaccia di servizio
APPLICAZIONI
Centrali elettriche, stazioni di trasformazione, camere di prova, sale di controllo e impianti industriali ad alta tensione.
INFORMAZIONI TECNICHE
Codice d'ordine HF56x Tipo D/W
Generale
Grandezze misurate Umidità e Temperatura
Parametri calcolati Tutti i parametri psicrometrici
Materiale housing/ Classe di protezione IP ABS/IP65 (modelli con interfaccia USB o Ethernet, IP40)
Display LCD, con retroilluminazione, navigazione a menu, 4 tasti
Connessioni elettriche 2 x M16, pressacavo
Alimentazione
Consumo di corrente
100...240 VAC (isolamento galvanico)
30 mA max. (senza Ethernet)
45 mA max. (con Ethernet)
Aggiornamento firmware Tramite software HygroSoft
Interfaccia di servizio UART (Universal Asynchronous Receiver Transmitter)
Compatibilità CE/EMC Direttiva EMC 2014/30/EU
Classe antincendio Conforme UL94-HB
Uscita analogica
Corrente/Tensione
Carichi ammessi
Uscita digitale
0/4…20 mA*/0…1/5/10 V*
≤ 2x500 Ω (uscite in corrente)
≥1 k Ω /V (uscite in tensione)
RS-485 RS-485 e analogiche
USB USB e RS-485 e analogica
Ethernet Ethernet RJ45, RS-485 e analogiche
Abbinabile a
• Tutte le sonde HC2A/HC2 (da ordinarsi a parte)
• Software HygroSoft
Dotazione
• Certificato di collaudo
• Breve manuale di istruzioni
• Flangia di montaggio (Tipo D)
Versione da parete Tipo W
Accessori consigliati
• Sonda standard HC2A-S
• Cavo di prolunga da 2 m E2-02A
• Cavo di servizio: AC3006*
• Kit di montaggio guida DIN (Tipo W) AC5002
• Cavo di calibrazione con HP23 AC2001
* Richiede il software opzionale Software HygroSoft con cavo di servizio
Serie HF73A
I trasmettitori HygroFlex HF73A sono progettati per offrire prestazioni ottimali anche in condizioni ambientali particolarmente difficili. Oggi, in quasi tutti i processi industriali, il monitoraggio di parametri come umidità, temperatura e punto di rugiada o di gelo è diventato un requisito imprescindibile.
CARATTERISTICHE
• Precisione: ±1,0 %UR, ±0,2 K, a 23°C
• Limite di temperatura della sonda: max. -100…200 °C1 0…100 %UR
• Campo di lavoro elettronica: -40...85 °C/0…100 %UR
• Housing in alluminio pressofuso e sonda in PPS
• Disponibili sonde di varie lunghezze
• Impiego in modalità simulazione per validazione della catena di misura*
• Interfaccia di servizio
• Calibrazione a 23 °C e 10, 35, 80 %UR
APPLICAZIONI
Misura l’umidità relativa, la temperatura e il punto di rugiada o di gelo in ambito industriale e all’aperto. Per condizioni estreme.
1 Picco nel breve periodo (3 x 5 min)
Versione da condotta Tipo Q
INFORMAZIONI
TECNICHE
Codice d'ordine
Generale
Grandezze misurate
Parametri calcolati
Materiale housing/Classe di protezione IP
Dimensioni
Peso
HF73A, analogico, a 3 fili
Umidità e Temperatura
Punto di rugiada o di gelo
Alluminio/IP65
60 x 100 x 100 mm
600 g + 140 g per ogni unità di prolunga sonda (150 mm)
Materiale sonda PPS
Tipologia sonda Fissa
Gabbia portafiltro
Elemento filtrante
Gabbia metallica
Elemento filtrante non in dotazione (da ordinarsi a parte)
Display No
Connessioni elettriche
Alimentazione
Consumo di corrente
Morsettiere interne, passacavi M16
15…40 VDC/13…28 VAC
150 mA max.
Campo di lavoro housing/elettronica -40…85 °C, 0…100 %UR
Campo termico di lavoro sonda -100…150 °C (Tipo D)
Tempo di risposta <15 s τ 63 (63% di una variazione improvvisa 35…80 %UR) senza filtro
Misura della temperatura
Sensore PT100 1/3 Classe B
Campo di misura
Picco massimo: per 100 ore fra 190 °C e 200 °C. Carico continuo massimo ammesso: 190 °C
Precisione a 10...30°C ±0,2 K
Punti di calibrazione 1
Stabilità a lungo termine
Tempo di risposta
Uscita analogica
<0,1 °C/anno
<15 s τ 63 (63% di una variazione improvvisa 35…80 %UR) senza filtro
Numero 2
Corrente 0/4…20 mA
Tensione 0…1/5/10 V
Carichi ammessi
Precisione a 23 °C
Abbinabile a
• Software HygroSoft
Dotazione
• Certificato di collaudo
• Breve manuale di istruzioni
≤ 2x500 Ω (uscite in corrente)
≥1 k Ω /V (uscite in tensione)
0,02 mA
2 mV (0...1 V), 5 mV (0...10 V)
Accessori consigliati
• Cavo di servizio: AC3006/AC3009*
XB32A-OEM
Il trasmettitore XB OEM consiste in un sensore PPS con cavo e un circuito stampato senza custodia. Grazie al modello compatto, all’alta precisione e alle varie possibilità in assortimento, il trasmettitore è adattabile alle esigenze dei clienti ed è utilizzabile praticamente ovunque.
CARATTERISTICHE
• Modalità simulazione*
• Scheda a circuito stampato con sonda a cavo PPS montata in modo fisso
APPLICAZIONI
Camere climatiche, incubatrici, monitoraggio di processi industriali, ecc.
INFORMAZIONI TECNICHE
Codice d'ordine
Sensore di umidità
XB32A 3-wire
ROTRONIC HYGROMER ® HT-1
Sensore di temperatura PT100 1/3 classe B
Precisione a 23 °C ± 1,0 %UR/0,2 K
Risoluzione AirChip3000
Stabilità a lungo termine sensore di umidità
Campo di misura
Campo di lavoro elettronica
Segnali di uscita
Segnali di uscita (analogici)
<0,02 %UR/0,01 K
<1 %UR/anno
-100…200 °C1/0…100 %UR (senza condensa)
-40…85 °C/0…100 %UR
Sì
Scalabili a piacere dall'utente 0...1 V, 0...5 V, 0...10 V, 0(4)...20 mA
Calcolo Punto di rugiada o punto di gelo, scalabili a piacere
Alimentazione
15… 40 VDC/12 …28 VAC
Tipo di circuito 3 fili
Carico per uscita analogica
Compensazione carico
Segnale in V: ≥1 kΩ/V
Segnale in mA: ≤500 Ω
Sì
Possibilità di upgrade del firmware Sì, tramite software HygroSoft
Diagnostica sensore (deriva, stato) Programmabile. Default: off Correzione umidità
Correzione temperatura
Correzione/taratura umidità su 1 o più punti
Correzione/taratura temperatura su 1 o 2 punti
Interfaccia PC, UART Sì, compatibile con software HygroSoft
Materiale housing Alluminio
Connessioni cavi 1 x M16 x 1,5, ai terminali
Standard Conformità CE 2014/30/UE
Audit trail, registrazioni elettroniche Conforme a FDA 21 CFR Part 11 e GAMP
Classe di protezione IP e antincendio IP65/Conforme a UL94-HB
Abbinabile a
• Software HygroSoft
Dotazione
• Certificato di fabbrica
• Breve manuale di istruzioni
• Nota: un filtro va ordinato separatamente
Accessori consigliati
• Filtri a rete metallica (SPA-WM), in acciaio sinterizzato (SPA-SSS) e in teflon (SPA-PFTE)
• Cavo di servizio AC3006/AC3009*
* Richiede il software HygroSoft con cavo di servizio
1 Picco massimo: per 100 ore fra 190 °C e 200 °C. Carico continuo massimo ammesso: 190 °C.
DT722
CARATTERISTICHE
• Misurazione di umidità relativa, temperatura e punto di rugiada
• Progettato per misurazioni accurate in ambienti difficili
• Cassa in acciaio inox
• Stabilità a lungo termine: ±1 %UR su 12 mesi
• Resiste a temperature massime di 150 °C (300 °F)
APPLICAZIONI
HVAC Riscaldamento, ventilazione, condizionamento, industria alimentare, industria farmaceutica, industrie della stampa e della carta.
COLLEGAMENTI ELETTRICI
Cavo Pin
Bianco Pin 1
Giallo Pin 2
Marrone Pin 3
Verde Pin 4
Pin 5
Connessioni
Alimentatore + 8...32 VDC
Uscita 2 = Temp 4...20 mA (max. 500 Ω )
Non connesso (solo per taratura)
Uscita 1 = UR 4...20 mA (max. 500 Ω )
Non connesso (solo per taratura)
Nota: affinché l'uscita T sia operativa, occorre connettere UR e T.
ACCESSORI E PARTI DI RICAMBIO
Codice d'ordine
A000002
A000014
A000015
A000021
A000025
A000027
A000030
A000030-XX
A000031
A000032
A000040
A000042
A000110
A000100
Descrizione
Calotta di protezione
Nota: anche se il modello DT722 dispone di un connettore a 5 pin, il cavo di collegamento standard (A000031) dispone solo di quattro pin/fili. Tuttavia servono solo tre pin (1, 2 e 4) per collegare il modello DT722.
Calotta di protezione con fessure nera da 19 mm (0,75") Filtro
Filtro PVDF da 19 mm (0,75")
Filtro PVDF da 19 mm (0,75") con calotta di protezione nera
Filtro in rete da 19 mm (0,75") con calotta di protezione nera
Filtro a forma di freccia 5 μm da 19 mm (0,75") in acciaio inox sinterizzato
Connettore da 19 mm (0,75"), senza cavo, con morsetto serrafilo Cavo
Spina singola, senza cavo
Connettore/cavo da 19 mm (0,75" - prezzo al metro)
Connettore da 19 mm (0,75") con cavo da 2 m (6,5')
Connettore da 19 mm (0,75") con cavo da 5 m (16')
Filtro in lamina metallica 2 μm con calotta di protezione, nera
Filtro in lamina 0,7 μm oleorepellente con calotta di protezione nera
Montaggio
Raccordo regolabile in acciaio inox 3/4" NPT per sonde in acciaio inox
Flangia di montaggio in alluminio per sonde in acciaio inox di ø 19 mm (0,75" - all'esterno ø 80 mm - 3,15")
INFORMAZIONI TECNICHE
Caratteristiche
Campo di misura (UR) 0...100 %UR
Campo di misura (T) -40...150 °C (-40...302 °F)
Precisione a 25 °C (77 °F) per umidità < ±2 %UR (5...95 %UR)
Precisione a 25 °C (77 °F) per temperatura
Tipicamente ±0,2 °C (±0,36 °F)
Stabilità – sensore UR ±1 %UR/anno
Tempo di risposta – sensore UR
Specifiche elettriche
Tipicamente <10 s (per il 90% del cambio passo)
Segnale d'uscita 4...20 mA
Tensione di alimentazione 8...32 V CC
Influenza della tensione di alimentazione
Umidità di esercizio
Tipicamente ±0,01 %UR/V
Sonda umidità di esercizio, cassa, stoccaggio 10...95 %UR (senza condensa)
Temperature d'esercizio
Sonda -40...150 °C (-40...302 °F)
Cassa -20...70 °C (-4...158 °F)
Stoccaggio -30...75 °C (-22...167 °F)
Specifiche meccaniche
Grado di protezione
IP65 (livello NEMA 4)
Materiale cassa Acciaio inox
Peso
200 mm/800 g (7,87"/28,22 oz)
300 mm/900 g (11,81"/31,75 oz)
500 mm/1040 g (19,69"/36,68 oz)
900 mm/1412 g (35,43"/49,80 oz)
Collegamenti elettrici 5 pin, M12
Salvo modifiche tecniche senza obbligo di preavviso, errori di stampa ed altri errori.
Panoramica
Base
Compatto
Parametri Umidità, temperatura Umidità, temperatura, e pressione Umidità, temperatura
Memoria dei valori di misura
Sensore
Campo di lavoro
32'000 righe
HYGROMER IN-1/NTC
-30...70 °C 0...100 %UR
Precisione a 23 °C ±0.3 °C/± 2 %UR
32'000 righe
BOSCH BMP280/ HYGROMER IN-1/NTC
-30...70 °C 0...100 %UR 300...1100hPa
20'000 righe
HYGROMER IN-1/ PT100 Classe A
-10…60 °C 0...100 %UR
±0.3 °C/± 2 %UR/± 3 hPa ±0.3 °C/± 0.8 %UR
Calcoli – Punto di rugiada o di gelo Punto di rugiada o di gelo
Alimentazione 1 x Batteria CR2 3 x Batteria AA
Intervallo di registrazione configurabile Sì
Allarmi programmabili Sì
Interfaccia
Porta USB-Mini
Porta USB-Mini
UART, richiede cavo di servizio AC3006
Classe di protezione IP IP 67 IP 40
Norme EN12830 EN12830 –
Compatibilità CE/EMC Sì
HL-1D
BL-1D
HL-20D
HygroLog HL-1D
Il logger di base più semplice
Il modello HL-1D è il più piccolo logger di umidità di Rotronic. Riunisce al suo interno le più importanti funzioni di logging ed è completamente compatibile con il software HygroSoft.
CARATTERISTICHE
• Modello compatto, con elevatissima protezione IP
• Software gratuito di elaborazione e di configurazione HygroSoft
• Batterie di lunga durata fino a 3 anni
• Modalità registrazione programmabile
APPLICAZIONI
Camere climatiche, incubatrici, monitoraggio di processi industriali, ecc.
INFORMAZIONI TECNICHE
Codice d'ordine HL-1D
Grandezze misurate Umidità e temperatura
Tipo di sensore HYGROMER ® IN-1/NTC
Precisione a 23 °C ±5 K ±2,0 %UR, ±0,3 °C
Campo di lavoro/Conservazione -30…70 °C/0…100 %UR
Classe di protezione IP IP 67
Peso 85 g
Dimensioni 90 x 60 x 23 mm
Intervallo di registrazione 30 s…24 h
Batteria 1 x CR2
Durata della batteria Max. 3 anni (intervallo di registrazione 1 h)
Indicatore di stato della batteria Sì (software HygroSoft, display e indicatore LED)
Capacità di memoria 32'000 righe (ogni riga contiene %UR e °C)
Funzione MIN/MAX/AVG
Display LCD
Risoluzione 0,1 %UR, 0,1 °C
Velocità di ripetizione display 5 s (standard) o stesso intervallo di registrazione
Indicatore LED 2 LED
Comunicazione Mini connessione USB (cavo non incluso)
Norme EN12830 (a partire da V3.0)
Mini connessione USB (impostazioni e download dati)
Configurazione e valutazione I valori memorizzati nello strumento HL-1D si possono leggere e rappresentare graficamente grazie al soft ware HygroSoft. L’utente determina l’intervallo di memorizzazione, i limiti di allarme, la modalità di acquisizione e molto altro.
Dotazione
• Batteria, CR2
• Manuale di istruzioni breve
• Certificato di funzionamento e calibrazione
Accessori consigliati
• Cavo mini USB AC0003
Vano batteria
Umidità
HygroLog BL-1D
Oltre all’umidità e alla temperatura, lo strumento BL-1D acquisisce anche la pressione ambientale e il punto di rugiada. Grazie a tutte le funzioni del software HygroSoft, alla sua forma compatta e alla semplicità d’uso, il BL-1D trova impiego in numerose applicazioni.
CARATTERISTICHE
• Modello compatto, con elevatissima protezione IP
• Software gratuito di elaborazione e di configurazione HygroSoft
• Batterie di lunga durata fino a 3 anni
APPLICAZIONI
Camere climatiche, incubatrici, monitoraggio di processi industriali, ecc.
INFORMAZIONI TECNICHE
Codice d'ordine BL-1D
Grandezze misurate
Pressione/Umidità/Temperatura
Parametri calcolati Punto di rugiada/gelo
Tipo di sensore BOSCH BMP280/HYGROMER ® IN-1/NTC
Precisione a 23 °C ±3,0 hPa, ±2,0 %UR, ±0,3 °C
Campo di lavoro/Conservazione -30…70 °C/0…100 %UR
Classe di protezione IP IP 67
Peso 85 g
Dimensioni 90 x 60 x 23 mm
Intervallo di registrazione 30 s…24 h
Batteria 1 x CR2
Durata della batteria Max. 3 anni (intervallo di registrazione 1 h)
Indicatore di stato della batteria Sì (software HygroSoft, display e indicatore LED)
Capacità di memoria 32'000 righe (ogni riga contiene °C/%UR/hPa/Dp)
Funzione MIN/MAX/AVG
Display LCD
Risoluzione 1 hPa, 0,1 %UR, 0,1 °C
Velocità di ripetizione display 5 s (standard) o stesso intervallo di registrazione
Comunicazione Mini connessione USB (cavo non incluso)
Norme EN12830
Dotazione
• Batteria, CR2
• Manuale di istruzioni breve
• Certificato di funzionamento e calibrazione
Configurazione e valutazione I valori memorizzati nello strumento BL-1D si possono leggere e rappresentare graficamente grazie al software HygroSoft. L’utente determina l’intervallo di memorizzazione, i limiti di allar me, la modalità di acquisizione e molto altro.
Accessori consigliati
• Cavo mini USB
AC0003
Umidità
HygroLog
HL-20D
Il logger compatto di precisione
Il data logger compatto per la misura di umidità e temperatura offre precisione ed affidabilità elevate ad un prezzo conveniente. La serie HL-20 è facile da usare e compatibile con le più varie applicazioni. Grazie alle batterie integrate il modello HL-20D è del tutto indipendente e consente agli utenti la massima flessibilità.
CARATTERISTICHE
• Intervallo di registrazione liberamente selezionabile, da 5 sec a 1 ora
• Calibrazione a 23 °C, 10, 35, 80 %UR
• Allarmi programmabili
• Gratis il software HygroSoft per la configurazione degli strumenti e la lettura dei dati
APPLICAZIONI
Magazzini, capannoni di produzione, musei, edifici ad uso ufficio, camere sterili, trasporti, biblioteche e postazioni di collaudo.
INFORMAZIONI TECNICHE
Codice d'ordine
HL-20D
Grandezze misurate Umidità e temperatura
Tipo di sensore HYGROMER® IN-1/PT 100 Classe A
Precisione a 23 °C ±5 K ± 0.8 %UR@ 10···60 %UR/± 1.3 %UR@ 0 ... 10 %UR e 60 ... 100%UR/± 0.3 °C
Campo di lavoro/Conservazione 0…50 °C/0…100%UR
Classe di protezione IP IP40
Peso 210 g
Dimensioni 130 x 72 x 32 mm
Intervallo di registrazione Min 5 sec. Fino a 1 ora con incrementi di 5 sec.
Batteria 3 x AA (1,5 V) alcaline
Durata della batteria Fino a 13 mesi (intervallo di registrazione 30 min)
Indicatore di stato della batteria Sì (software HygroSoft, display e indicatore LED)
Capacità di memoria 20'000 righe (ogni riga contiene %UR e °C)
Display LCD
Comunicazione Mini connessione USB (cavo non incluso)
HL-20D-SET*
Dotazione
• Certificato di fabbrica, manuale d’istruz. breve, 3 batterie AA
• Vite con tassello per montaggio a parete
* HL-20D-SET include il cavo di servizio AC3006
Accessori consigliati
• Cavo di servizio AC3006
• Dispositivo di calibrazione HL-20-CAL
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
HL-20-D
Umidità e Temperatura Strumenti di misura portatili
HygroPalm HP31
HygroPalm HP31 è uno strumento portatile con una sonda Rotronic fissa in grado di eseguire misure puntuali e di registrare umidità relativa, temperatura e parametri psicrometrici.
CARATTERISTICHE
• Misurazione di umidità relativa e temperatura ed effettuazione di calcoli psicrometrici
• Allarmi visivi e sonori
• Visualizzazione grafica dei dati salvati
• Duraturo accumulatore ricaricabile
APPLICAZIONI
Ispezioni in campo e test campione nel settore HVAC, sistemi di gestione degli edifici (BMS), agricoltura e industria alimentare, industria farmaceutica.
INFORMAZIONI TECNICHE
Codice d'ordine HP31
Tipo di strumento
Strumento portatile
Campo di lavoro -10…60 °C/0…100 %UR (non cond.)
Range di stoccaggio -10…45 °C/10…90 %UR
Campo di lavoro sonda -10…60 °C/0…100 %UR (non cond.)
Funzioni
Misure puntuali/Intervallo di registrazione programmabile/MIN/MAX/AVG
Precisione a 23 °C ±2 %UR/±0,3 °C
Intervallo di registrazione 1 s…24 h
Capacità di memoria
Calcoli psicrometrici
Metodo di calcolo
8 x 8000 acquisizioni
Punto di rugiada/Punto di gelo (Dp/Fp)
Temperatura di bulbo umido (Tw)
Entalpia (H)
Concentrazione di vapore (Dv)
Umidità specifica (Q)
Rapporto di miscelazione - peso (R)
Pressione di vapore (E)
Pressione del vapore saturo (Ew)
Densità del vapore saturo (SVD)
Standard OMM
Frequenza d'aggiornamento display 1 s (tipica)
Batteria integrata
Litio-polimero, 3,7 V, 1000 mAh
48 h – registrazioni ogni 30 s, schermata disattivata 10 h – schermata sempre attiva
Interfaccia PC Porta USB-C, compatibile con HygroSoft
Materiale alloggiamento ABS, TPR
Classe di protezione IP IP65
Dimensioni 160 x 63 x 30 mm
Peso 185 g
Abbinabile a
• HygroSoft Dotazione
• HygroPalm HP31
• Custodia soft case
• Cavo USB-C AC0006
• Breve manuale di istruzioni
Accessori consigliati
• Standard di umidità per calibrazione 10 %UR: EA10-SCS
• Standard di umidità per calibrazione 35 %UR: EA35-SCS
• Standard di umidità per calibrazione 80 %UR: EA80-SCS
Umidità e Temperatura Strumenti di misura portatili
HygroPalm HP32
HygroPalm HP32 è abbinabile a tutte le sonde Rotronic tipo HC2 (eccetto HC2-LDP). Lo strumento misura l’umidità relativa e la temperatura, è in grado di eseguire tutti i calcoli psicrometrici e dispone di una funzione di registrazione e Hold per congelare il valore di misura.
APPLICAZIONI
Ispezioni in campo e test campione nel settore HVAC, sistemi di gestione degli edifici (BMS), agricoltura e industria alimentare, industria farmaceutica.
CARATTERISTICHE
• Misurazione di umidità relativa e temperatura ed effettuazione di calcoli psicrometrici
• Allarmi visivi e sonori
• Visualizzazione grafica dei dati salvati
• Duraturo accumulatore ricaricabile (fino a 48 ore con un intervallo di registrazione di 30 secondi)
INFORMAZIONI TECNICHE
Codice d'ordine HP32
Tipo di strumento
Campo di lavoro
Strumento portatile (%UR/°C)
-10…60 °C/0…100 %UR (non cond.)
Range di stoccaggio -10…45 °C/10…90 %UR
Campo di lavoro sonda
Funzioni
Precisione a 23 °C
In base alla sonda
Misure puntuali/Intervallo di registrazione programmabile/MIN/MAX/AVG
In base alla sonda
Intervallo di registrazione 1 s…24 h
Capacità di memoria
Calcoli psicrometrici
Metodo di calcolo
8 x 8000 acquisizioni
Punto di rugiada/Punto di gelo (Dp/Fp)
Temperatura di bulbo umido (Tw)
Entalpia (H)
Concentrazione di vapore (Dv)
Umidità specifica (Q)
Rapporto di miscelazione - peso (R)
Pressione di vapore (E)
Pressione del vapore saturo (Ew)
Densità del vapore saturo (SVD)
Standard OMM
Frequenza d'aggiornamento display 1 s (tipica)
Batteria integrata
Interfaccia PC
Litio-polimero, 3,7 V, 1000 mAh
48 h – registrazioni ogni 30 s, schermata disattivata 10 h – schermata sempre attiva
Porta USB-C, compatibile con HygroSoft
Materiale alloggiamento ABS, TPR
Classe di protezione IP IP65
Dimensioni
Peso
Abbinabile a
• Tutte le sonde Rotronic tipo HC2
Dotazione
• HygroPalm HP32
• Custodia softcase
• Manuale di istruzioni breve
• USB-C , cavo di servizio
160 x 63 x 30 mm
185 g
Accessori consigliati
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
Specifiche tecniche degli strumenti di misura portatili
Caratteristiche
HP31
Tipo di sonda Sonda integrata
HP32
HC2A-xx (non in dotazione)
Sonda intercambiabile No Sì
Sensori di umidità/temperatura
HYGROMER ® IN-1
Pt100 1/3 Classe B
Numero ingressi sonda N.D.
Campo di misura (sonda)
-10…60 °C/0…100 %UR
Precisione a 23 °C ±2 %UR/±0,3 °C
Stabilità a lungo termine <1 %UR/anno
Tempo di risp. sensore di umidità <15 s τ63
Tempo di inizializzazione <2 s
Campo di lavoro
-10…60 °C / 0…100 %UR
Risoluzione display 2 decimali
Illuminazione display Sì
Indicatori di allarme Sì
Indicatore stato batteria Sì
Real Time Clock Sì
Funzioni
Calibrazione di trasmettitori No
Calibrazione tramite tastiera dello strumento
%UR su 1 punto e su più punti °C su 1 punto
Calibrazione sonda con rif. punto di rugiada No
Calcoli
Tutti i parametri psicrometrici
Registrazione dei dati 8 x 8.000 righe
Specifiche elettriche
Alimentazione
Batteria integrata
Ricarica accumulatore No
Durata della batteria (tipica, senza illuminazione del display) 4...7 h
Interfacce di comunicazione USB-C
Lunghezza max. cavo sonda 5 m
Caratteristiche meccaniche
Materiale housing ABS, TPR (housing)
Dimensioni
Peso
250 x 65 x 31 mm
200 g
Direttive CE/EMC 2014/30/UE
Grado di protezione IP IP65
In base alla sonda
1
In base alla sonda
In base alla sonda
In base alla sonda
150 x 65 x 31 mm (senza sonda)
185 g
Umidità e Temperatura Strumenti di misura portatili
HygroPalm HP-GTS
L’HygroPalm HP-GTS di Rotronic è uno strumento collaudato per la misurazione dell’umidità relativa di equilibrio e della temperatura in pile di carta e cartone.
CARATTERISTICHE
• Misura di umidità relativa e temperatura nelle pile di carta
• Visualizzazione grafica dei valori di misura
• Allarme visivo e acustico liberamente impostabile
APPLICAZIONI
Misura dell’umidità in pile di carta, cartone e tessili, per tecnici cartari e tessili nonché stampatori.
INFORMAZIONI TECNICHE
Codice HP-GTS
Descrizione Strumento di misura portatile
Parametri Umidità e temperatura
Campo di lavoro strumento e sonda -10…60 °C/0…100 %UR (non condensante)
Sensore umidità ROTRONIC HYGROMER IN-1
Precisione a 23 °C ±2 %UR/±0,3 °°C
Funzioni Registrazione puntuale Intervallo di registrazione programmabile MIN/MAX/AVG
Intervallo log 1 s…24 h
Memoria dei valori di misura 8 x 8000 punti di riferimento
Velocità di ripetizione display 1 s (tipico)
Interfaccia PC
Collegamento per USB-C, compatibile con HygroSoft Batteria integrata
• Batteria litio-polimero
• 3,7 V
• 1000 mAh
• 48 h con schermo disattivato, registrazione ogni 30 s
• 10 h con schermo attivo
Materiale housing ABS, TPR
Materiale sonda Alluminio
Classe di protezione IP IP65 (strumento di misura)
Dimensioni
Peso
408 x 63 x 30 mm
225 g
Dotazione
• HygroPalm HP-GTS
• Custodia softcase
• Manuale di istruzioni breve
• Cavo USB-C (collegamento computer e ricarica della batteria)
Accessori consigliati
• Disp. di calibraz. per sonda a spada EGS
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
HygroGen2 HG2
Fin dal suo lancio HygroGen di Rotronic ha fissato nuovi standard per i sistemi di calibrazione di umidità e temperatura portatili. Apprezzato a livello globale, questo sistema è in grado di generare rapidamente condizioni stabili di temperatura e umidità, consentendo un notevole risparmio di tempo nelle calibrazioni degli strumenti di misura, indipendentemente dal tipo o dal produttore.
Grazie alla capacità di calibrare strumenti di misura sul loro intero campo operativo, HygroGen2 soddisfa anche le più rigorose prescrizioni di qualità e conformità, affermandosi proprio per questo nell’industria farmaceutica come strumento leader.
Anche nei laboratori di tutto il mondo è la prima scelta per la calibrazione di umidità conforme a ISO 17025. Essendo una soluzione mobile e robusta, si può collocare in loco presso l’impianto, rendendo così possibile una qualificazione di sistema completa. L’estrema stabilità, la caduta di temperatura minima e la veloce modifica del valore nominale di HygroGen2-S ora sono state trasmesse ad un nuovo membro della famiglia: HygroGen2-XL, che sfrutta una camera dieci volte più capace.
Integrazione di igrometro a specchio raffreddato esterno come riferimento (in precedenza “AutoCal+”) L’integrazione di igrometro a specchio raffreddato esterno come riferimento amplia ulteriormente la funzionalità del generatore con la capacità di integrare gli igrometri a specchio raffreddato come riferimento di calibrazione AutoCal oppure nell’ambito di Remote API.
CARATTERISTICHE
• Genera stabili condizioni di umidità e temperatura (<±0,1 %UR, <±0,01 °C)
• Soluzione di calibrazione per il laboratorio e in loco
• Umidità d’equilibrio tipica entro 5 minuti per HG2-S, 15 minuti per HG2-XL
• Calibra contemporaneamente più sonde
• Calibrazione automatica «AutoCal» (optional)
• Registrazione su «Remote API» e controllo con software di terzi (optional)
APPLICAZIONI
Soluzione di calibrazione per il laboratorio in loco.
Video HygroGen2
Volete approfondire l’argomento? Inquadrate il QR code per saperne di più! Umidità
HygroGen2 con riferimento esterno igrometro a specchio raffreddato –Michell S8000 Remote
HG2-S e HG2-XL a confronto
Dotazione
• Istruzioni d’uso
• Certificato SCS della sonda di riferimento
Accessori consigliati
• Vedere Accessori HygroGen2
• Calibrazione automatica «AutoCal»
• Campi di lavoro estesi «HumiExt» e «TempExt»
• Riferimento per l’igrometro a specchio raffreddato «ExtRef»
• Remote Screen Share «RemoteSS»
• Interfaccia di programmazione per applicazione con controllo a distanza «RemoteAPI»
Specifiche HygroGen2
Volume della camera
Capacità operativa
Variazioni di umidità (stabilità < ± 0,1 %UR) 5…95 %UR
Variazioni di temperatura (stabilità < ± 0,01 °C)
Gradienti di temperatura
Montaggio sonda
Peso e dimensioni
Principio di funzionamento
Specifiche sonda di controllo
Incertezza di calibrazione tipica
Sensore
Tipo di regolazione
Funzione di programma
Loop di prova esterno per riferimento MBW
Interfacce USB
Software integrato
Controllo livello serbatoio acqua
Qualità dell’acqua
Stato dell’essiccante
Funzioni opzionali ampliate
23…50 °C
23…0 °C
15…50 °C
5…60 °C
0…5 °C
HG2-S
2 litri
1,5 litri
< 5 minuti
< 5 minuti
< 25 min.
< ± 0,05 °C
< ± 0,1 °C
< ± 0,15 °C
Fino a 6 sonde tramite gli ingressi della porta
13 kg, 45 x 41x 21 cm
HG2-XL
20 litri
17 litri
< 15 minuti
< 15 minuti
< 35 minuti
< ± 0,05 °C
< ± 0,1 °C
< ± 0,15 °C
8 sonde tramite la porta, più unità intercambiabili interne
37 kg, 80 x 62 x 41 cm
Mix dei flussi d’aria con cartuccia di essiccante e sistema di umidificazione piezoelettrico; elemento Peltier termo-elettrico con ventilatore radiale per il mix d’aria della camera
± 0,8 %UR (10…30 °C), ± 2 %UR (0…60 °C) ± 0,1 K (10…30 °C), ± 0,3 K (0…60 °C)
± 1,5 %UR (k=2) a 23 °C, ± 0,15°C (k=2) 15...50 °C
HygroClip2, sensore UR capacitivo, sensore temperatura Pt100
Regolatore PID multiplo integrato, interfaccia grafica utente con touchscreen
20 programmi utente memorizzabili, max. 200 valori nominali modificabili per ogni programma
Ingresso e uscita - a temperatura controllata, accessori di montaggio da 6 mm
7 sul pannello anteriore, 2 sul lato posteriore
Rotronic HW4
Allarme di minimo e massimo, indicazione di stato con diagramma a barre
Sterilizzazione UV, timer automatico
Indicatore della capacità durante l’esercizio regolare
Ampliamenti dei campi di temperatura/umidità, AutoCal, integrazione del riferimento esterno MBW/RHS, Remote Screen Share, Remote API
10 - 35 °C, altitudine della posizione fino a 2000 m
CE Sicurezza: EN 61010-1:2001
EMC: EN 61326-1:2006
EN 61000-6-1:2007
Codice Descrizione
HG2-S HygroGen2 con touchscreen, sonda calibrata di controllo/riferimento, regolazione del valore nominale e funzione di programma, loop di prova riscaldato, cartuccia di essiccante, siringa di riempimento, software integrato HW4. Porta della camera da ordinarsi a parte
HG2-XL HygroGen2-XL con touchscreen, sonda calibrata di controllo/riferimento, regolazione del valore nominale e funzione di programma, loop di prova riscaldato, 2 x cartuccia di essiccante, siringa di riempimento, software integrato HW4
HG2-AutoCal-Code Ampliamento (codice di attivazione): funzione di calibrazione automatica
HG2-ExtRef-Code Ampliamento (finora Autocal+, richiede AutoCal o Remote API, codice di attivazione): Integrazione riferimento esterno MBW/RHS – permette come riferimento esterno l’igrometro a specchio raffreddato MBW
HG2-TempExt-Code Ampliamento (codice di attivazione): ampliamento temperatura -5…60 °C
HG2-HumiExt-Code Ampliamento (codice di attivazione): ampliamento umidità 2…99 %UR
HG2-RemoteSS-Code Ampliamento (finora Remote, codice di attivazione): Remote Screen Share
HG2-RemoteAPICode Ampliamento (codice di attivazione): interfaccia di programmazione per applicazione con controllo a distanza
Accessori HygroGen2/HygroGen2-XL
Materiali di consumo
HG2-DES-3 Essiccante per setaccio molecolare (3 kg)
HG2-DC Cella essiccante supplementare; pre-riempita con setaccio molecolare
HG2-FILL Riempire tubo e siringa
Porte, tappi e adattatori per sonde
HG2-D-888888
Porta HG2-S, ingressi 6 x 30 mm con 6 tappi; per sonde di diametro minore occorre ordinare adattatori speciali B8
HG2-DP-00000 Porta in acrilico HG2-S, trasparente (senza ingressi) per strumenti con display
HG2-B8 Tappi da 30 mm per HG2-D-888888
HG2-B8-xx Adattatori sonda B8 per HG2-D-888888 (all’esterno: 30 mm; all’interno: per il diametro sonda vedere xx codici diametro)
HG2-D-xxxxx Porta HG2-S customizzata per porte > 30 mm, rivolgersi al proprio rivenditore Rotronic per porte disponibili
HG2-Bxx Tappo customizzato
HG2-Bxx-xx Adattatori sonda customizzati
Accessori
HG2-TB
Custodia di trasporto HG2-S, particolarmente leggera
HG2-TC Valigetta HG2-S, particolarmente robusta
HG2-AC3001-L/050 Cavo di calibrazione per HygroClip2, 50 cm, USB
HG2-HW5-V3 Software per HygroGen2
HG2-CAM Manicotto sonda con telecamera USB ad alta definizione
HG2-D-888888 porta con tappi e adattatori per sonde
Porta in sezione
Borsa da viaggio HygroGen
Trolley HygroGen
HC100A
HygroCal offre una camera di prova stabile per valutare rapidamente le prestazioni dei sensori di umidità relativa in un ampio intervallo compreso tra il 5 e il 95% di umidità relativa. Il design intuitivo consente di integrare completamente le sonde in prova con la camera e l’interfaccia utente (UI), in modo da poter alimentare, monitorare e registrare contemporaneamente fino a 7 sonde con una varietà di parametri e segnali di uscita da un’unica unità autonoma.
CARATTERISTICHE
• Dispositivo portatile con batteria opzionale e custodia rigida per il trasporto
• L’interfaccia utente intuitiva semplifica l’automazione della verifica delle sonde
• Convalida di 7 sonde contemporaneamente
• Procedure di convalida automatizzate per una completa verifica delle sonde
• Igrometro di riferimento a specchio raffreddato opzionale, che consente l’uso come calibratore
APPLICAZIONI
Verifiche in loco o in laboratorio. Convalida di sonde UR in impianti di produzione farmaceutica, uffici meteorologici, produzione alimentare, ecc.
INFORMAZIONI TECNICHE
Camera
Range di UR 5 a 95 %UR
Stabilità UR ±0.5 %
Uniformità UR ±0.5 %
Tempo di stabilizzazione In genere <5 min per la piena stabilità da variazioni di passo del 10 %UR
Sonda di controllo (HC2A-S)
Precisione UR ±0.8 %
Precisione della temperatura
±0.1 °C (±0.18 °F)
Stabilità a lungo termine ±1 % all’anno
Specifiche elettriche
Interfaccia utente LCD a colori da 4,3” con touchscreen
Interfaccia con le sonde 7 x 24 V di tensione di eccitazione (incl. 1 x 3,3 V), accettare il segnale: 0–20 mA, 4–20 mA, 0-1 V, 0–5 V, 0–10 V
Unità di misura %UR, temperatura in °C, °F
Risoluzione visualizzata 0.1
Registrazione dei dati 2 GB di memoria interna disponibile per i file di log o 10,6 anni di archiviazione a intervalli di 5s
Batteria (opzionale) 1500 mAh
Alimentazione 24 V DC (100 to 240 V AC, 50/60 Hz adattatore incluso)
Specifiche meccaniche
Porte della sonda Adattatori a 8 porte per accogliere sonde di diversi diametri: 12 mm, 13.5 mm, 14 mm, 15 mm, 18.5 mm, 19 mm, 24 mm, 25 mm
Volume della camera Circa 1050 cm3 (64.07 in3)
Profondità massima di inserimento della sonda 60 mm (2.36 ”)
Serbatoio di essiccante capacità 25 cm3 (1.53 in3)
Serbatoio saturatore capacità 25 ml (0.85 floz)
Condizioni ambientali +5 a +40 °C (+41 a +104 °F)
Dimensioni (h x l x p) 100 x 250 x 300 mm (3.94 ” x 9.84 ” x 11.81”)
Peso 3.2 kg (7 lbs)
Compatibile
• Tutte le sonde HC2A/HC2
• Tutte le sonde della serie PC (con uscite analogiche)
• Tutti i trasmettitori HygroFlex (con uscite analogiche)
Accessori consigliati
• Custodia per il trasporto con inserto in schiuma HC100-TC
• Set di riferimento HP32 HP32-A-Ref-Set
• Cavo di prolunga Aktive da 2 m per HC2A E2-02XX-ACT/01
• Essiccante da 3 kg (6,6 libbre) A000172
250mm (9.84")
300mm
(11.81")
100mm
(3.94")
S904
CARATTERISTICHE
• Semplicità di funzionamento e manutenzione
• Eccellenti stabilità e uniformità in camera
• Comando manuale o opzione della semplice programmazione automatica del set point
• Opzione della registrazione dati integrata per la sonda e le sonde di riferimento sotto calibrazione
APPLICAZIONI
Verifiche on-site o in laboratorio. Validazione delle sonde UR in stabilimenti di produzione di farmaci, centri meteo, industrie alimentari ecc.
Descrizione
INFORMAZIONI GENERALI
S904 è un dispositivo di calibrazione completamente stand-alone e portatile, destinato a sensori di umidità che non richiedono altri servizi esterni al di fuori dell'alimentazione di rete. La camera di calibrazione presenta 5 interfacce intercambiabili per accogliere virtualmente qualsiasi marchio, tipo o modello di sensore. Questo dispositivo di calibrazione è l'ideale per aziende o organizzazioni che intendono calibrare un gran numero di sonde in un ambiente di laboratorio o sul campo.
ELEVATA STABILITÀ
L'ambiente all'interno della camera di calibrazione isolata è termoregolato da 4 ventilatori con cella di Peltier per la massima stabilità, e un gradiente di temperatura minimo. L'umidità dell'aria circolante si regola con precisione per mezzo di un sistema di controllo a circuito chiuso che funziona miscelando proporzionalmente flussi di gas secco e umido.
TEMPO DI RISPOSTA RAPIDO
Due indicatori LED ben visibili sul lato frontale di S904 visualizzano i valori di umidità e temperatura correnti all'interno della camera di calibrazione. Il tempo di risposta a una variazione dell'intervallo di umidità o temperatura è tipicamente inferiore a 10 minuti, per cui una semplice calibrazione su 3 punti si può effettuare in meno di un'ora.
MANUTENZIONE
Il dispositivo S904 si sottopone facilmente a manutenzione. L'essiccante cambia colore per indicare quando occorre una ricarica ed è visibile attraverso una finestrella trasparente posta sul lato frontale dell'unità. La ricarica dell'essiccante consiste semplicemente nel riscaldarlo in un forno convenzionale a +150 °C (+302 °F) per 3 ore. Il serbatoio d'acqua sul lato frontale dell'unità mostra il livello di riempimento corrente del saturatore, agevolando così il rabbocco con acqua distillata quando serve.
ACCESSORI E PEZZI DI RICAMBIO
Codici d'ordine
A000266
A000268
A000263
A000264
A000369
A000279
A000290
A000290X
A000291
A000292
A000293
A000294
A000295
A000296
A000297
A000298
Prodotto/Descrizione
Porte e interfacce per porte
Porta con finestrella trasparente - senza interfacce
Porta senza interfacce
Porta con 5 interfacce – adattatori da ordinarsi separatamente
Kit porta con 5 interfacce e 25 adattatori - 5 x Ø19 mm (0,75”), 4 x Ø12 mm (0,47”), 4 x Ø13,5 mm (0,53”), 4 x Ø15 mm (0,59”), 4 x Ø18,5 mm (0,73”), 4 x Ø24 mm (0,94”) – e 25 tappi ciechi. Chiave adattatore inclusa
Kit porta da usare con MI OptidewOPT401/501. (Compresi apertura interfaccia per sensore dew point
Optidew, adattatore per interfaccia PRT più 3 adattatori dimensionati per Ø standard. Chiave adattatore inclusa)
Adattatore in polimero da Ø19 mm a Ø6 mm PRT
Adattatore interfaccia in polimero stampato e tappo cieco (da modificare da parte del cliente) (M30x1)
Adattatore interfaccia in polimero, Ø specifico del cliente e tappo cieco (controllare prima se possibile con la fabbrica)
Adattatore interfaccia in polimero per sonda Ø12,0 mm (0,47"), tappo cieco (M30x1)
Adattatore interfaccia in polimero per sonda Ø13,5 mm (0,53"), tappo cieco (M30x1)
Adattatore interfaccia in polimero per sonda Ø14,0 mm (0,55"), tappo cieco (M30x1)
Adattatore interfaccia in polimero per sonda Ø15,0 mm (0,59"), tappo cieco (M30x1)
Adattatore interfaccia in polimero per sonda Ø18,5 mm (0,73"), tappo cieco (M30x1)
Adattatore interfaccia in polimero per sonda Ø19,0 mm (0,75"), tappo cieco (M30x1)
Adattatore interfaccia in polimero per sonda Ø24,0 mm (0,95"), tappo cieco (M30x1)
Adattatore interfaccia in polimero per sonda Ø25,0 mm (0,98"), tappo cieco (M30x1)
A000377 Tappo cieco per Optidew 2 aperture
A000378 Tappo cieco per Optidew 2 aperture da Ø6 mm
A000265
Chiave per modificare gli adattatori interfaccia Varie
A000240 Modulo essiccante (compreso l'essiccante)
A000242 Bottiglia dell'acqua
A000171 0,25 kg (0,55 lbs) essiccante (arancione)
A000172 3 kg (6,6 lbs) essiccante (arancione)
HT961T00
Sensore di controllo. (Indicare nell'ordine del sensore di controllo quale tipo di calibrazione si desidera. Vedere tab calibrazione UR per selezionare la calibrazione e i prezzi)
OCAL-TC Transport Case for OptiCal and S904
S8K-REM-TSG Copertura S8000 Remote da utilizzare in S904 e OptiCal
SOFTWARE
Solo per il modello S904-D è disponibile l'opzione di un'interfaccia digitale integrata. In questo modo i set point di umidità e temperatura della camera possono essere regolati dal software applicativo per PC fornito in dotazione, il che consente all'operatore di creare profili di calibrazione completamente automatizzati per il funzionamento di un laboratorio non presidiato. Il software consente anche di monitorare e registrare i dati provenienti dalle sonde connesse e dal riferimento di calibrazione, nonché di creare grafici con gli stessi, su un PC per analizzarli in seguito. In alternativa, i set point possono essere controllati manualmente dai comandi del pannello frontale − per questo S904 è lo strumento ideale per le calibrazioni sul campo, ove un PC non è disponibile.
Trolley HygroGen
INFORMAZIONI TECNICHE
Dimensioni
Umidità
Intervallo di generazione 10...90 %UR
Precisione
Elemento di comando
≤±1 %UR (10...70 %UR)
≤±1,5 %UR (70...90 %UR)
Stabilità ±0,2 %UR (20...80 %UR)
Temperatura
Intervallo generato
10...50 °C (50...122 °F)
(Set point T più basso = 10 °C (18 °F) inferiore alla temperatura ambiente)
Precisione ±0,1 °C (±0,2 °F)
Stabilità ±0,1 °C (±0,2 °F)
Camera
Velocità di variazione da 20...40 °C (68...104 °F) 40...20 °C (104...68 °F) 1,5 °C/minuto (2,7 °F/minuto) 0,7 °C/minuto (1,2 °F/minuto)
Elemento di comando Sensore di umidità relativa rimovibile
Informazioni generali
Interfacce sonda
Fino a 5 - diametri corpo del sensore da 5 a 25 mm (0,2 - 0,98") tramite adattatori interfaccia
Volume totale della camera 2000 cm3 (122,1 in3)
Dimensioni camera 105 x 105 x 160 mm (4,13 x 4,13 x 6,3”) (a x l x p)
Dimensioni strumento 290 x 520 x 420 mm (11,4 x 20,5 x 16,5”) (a x l x p)
Risoluzione set point 0,1 per umidità e temperatura
Display LED a 3 cifre, caratteri da 10 mm (0,39”)
Alimentatore
85...264 V AC, 47/63 Hz, 150 VA Peso 20 kg (44 lbs)
Salvo modifiche tecniche senza obbligo di preavviso, errori di stampa ed altri errori.
DIMENSIONI DELLA CAMERA
Umidità
Standard di umidità
Con gli standard di umidità Rotronic, un adeguato dispositivo di calibrazione e il software HygroSoft, le sonde si possono facilmente calibrare in loco. È anche possibile calibrare e regolare le sonde con lo strumento di misura portatile HP32 o anche con lo strumento da tavolo da laboratorio HygroLab (impostazione diretta con lo strumento, non è necessario alcun software).
CARATTERISTICHE
• Riferibilità allo standard nazionale
• Le fiale contengono soluzioni saline insature
• Calibrazione on site, a prezzi ragionevoli
• Uso facile ed innocuo
• Durata illimitata finché restano sigillate
• Pratiche confezioni da 5 fiale dello stesso valore di umidità (circa 0,8 ml per fiala)
APPLICAZIONI
Regolazione e calibrazione di sonde Rotronic (o anche di altri marchi).
Codice Valore nominale Incertezza di misura a 23 °C Quantità
EA00-SCS 0,5 %UR ±0.3 %UR
EA00-BOX-SCS
EA20-SCS
EA20-BOX-SCS
EA35-SCS
EA35-BOX-SCS
EA75-SCS
EA80-SCS
EA80-BOX-SCS
EA95-SCS
EA95-BOX-SCS
Abbinabile a
• Tutti i dispositivi di calibrazione
Dotazione
• Certificato SCS
• Feltrini non igroscopici
• Istruzioni di calibrazione
Accessori consigliati
• Feltrini non igrosc. in fiale (50 pz.) EA-PADS
Dispositivi
di calibrazione
APPLICAZIONI
I dispositivi di calibrazione sono piccole camere studiate per accoppiarsi ermeticamente con le sonde Rotronic. La parte inferiore consiste in un coperchio avvitabile, ove inserire un feltrino non igroscopico e una fiala dello standard di umidità. Dopo un periodo di acclimatizzazione, l’interno del dispositivo di calibrazione presenta esattamente il valore di umidità specificato. Maggiore il grado di umidità, maggiore sarà la durata dell’acclimatizzazione. A stabilità raggiunta, la sonda sarà tarata o calibrata rispetto allo standard di umidità.
Codice Uso
Dispositivi di calibrazione a inserimento. Guarnizione con O-Ring e vite a testa zigrinata
ER-15 Per 1 sonda
Ø 14…15 mm
Ottone nichelato
EDM 15/15 Per 2 sonde
Ø 14…15 mm
Ottone nichelato
ERV-15 Per 1 sonda Ø 14…15 mm
Posizione di calibrazione verticale
Ottone nichelato
ER-05 Per 1 sonda
Ø 4…5 mm
Ottone nichelato
ER-12K Per 1 sonda Ø 12 mm
Ottone nichelato
Dispositivi di calibrazione per sonde speciali EGS Per tutte le sonde a spada
Ottone nichelato
Codice Uso
Dispositivi di calibrazione a vite. Tenuta realizzata con la superficie filettata della sonda. Non compatibili con le sonde HC2A-S
I cavi di prolunga sono utilizzabili per distanziare le sonde HC2A/HC2 da trasmettitori, strumenti di misura portatili o data logger. Senza disporre di un amplificatore di segnale AC3003 si possono utilizzare cavi con una lunghezza massima di 5 metri (100 metri con l’amplificatore di segnale).
CARATTERISTICHE
• Campo di lavoro -40...90 °C
Cavi di prolunga per sonde HC2A/HC2
Codice Lunghezza cavo Stelo Colore
E2-F3A 30 cm Standard Nero
E2-01A 1 m
E2-02A 2 m
E2-02A-S 2 m Corto [S]
E2-05A 5 m Standard
E3-01A 1 m Standard Bianco
E3-05A 5 m Standard
E2-02A-M 2 m Standard Nero, con connettore metallico
Cavi di prolunga
Per l'uso con sonda meteo HC2-S3C03(PT15) e sonde analogiche.
CARATTERISTICHE
• Campo di lavoro -40...70 °C
Cavi per il collegamento di sonde analogiche a HP23-A, HF8, HL-NT
Codice Lunghezza cavo Colore
A-01XX 1 m Nero
Connettori da incasso per sonde HC2A/HC2
CARATTERISTICHE
• Spessore max. parete: 4 mm
• Diametro foro: 12,5 mm
• Cavi a terminali liberi, lungh. 30 cm, (colori codificati)
• Terminali stagnati
• Campo di lavoro: -40…100 °C
Codice: E2-XX
Ex-xxA
Ex-xxA-S
Cavi di prolunga
Per sonde HC2A/HC2 con terminali liberi
I cavi di prolunga per sonde HC2A/HC2 con terminali liberi sono utilizzabili al fine di collegare a reti analogiche o digitali le clip HC2A/HC2.
Cavi di prolunga per sonde HC2A/HC2 con terminali liberi
Codice Lunghezza cavo Stelo Colore Campo di lavoro
Alimentazione: 3,3 VDC (senza adattatore di tensione integrato)
E2-01XX 1 m Standard Nero -40...90 °C
E2-02XX 2 m
E2-02XX-S 2 m Corto [S]
E2-05XX 5 m Standard
E3-01XX 1 m Standard Bianco
E3-02XX 2 m
E3-05XX 5 m
Alimentazione 5…24 VDC/5…16 VAC (adattatore di tensione integrato)
E2-02XX-ACT/01 2 m Standard Nero -40...70 °C
E2-05XX-ACT/01 5 m
E2-10XX-ACT/01 10 m
E3-02XX-ACT/01 2 m Standard Bianco
E3-05XX-ACT/01 5 m
E3-10XX-ACT/01 10 m
Alimentazione 5…40 VDC/6…28 VAC (adattatore di tensione integrato)
E2-05XX-ACT-HV 5 m Nero 5 m -40...70 °C
Schema di collegamento
Verde VDD (+) 3,3 VDC
5…24 VDC/ 5…16 VAC
5…40 VDC/ 6…28 VAC
Grigio GND GND alimentazione e digitale
Rosso RxD UART
Blu TxD UART
Bianco Out1 Uscita analogica 1, umidità standard 0…100 %UR = 0...1 V
Marrone Out2 Uscita analogica 2, temperatura standard -40…60 °C = 0...1 V
Giallo AGND GND analogico (con le stazioni docking portare al GND)
E2-01xx
E2-02xx-S
Adattatore USB
Per sonde HC2A/HC2
CARATTERISTICHE
• Per il collegamento di sonde HC2A/HC2 a PC tramite interfaccia USB
• Necessario il software HygroSoft sul PC
• Alimentazione attraverso interfaccia USB
• Campo di lavoro: -40...70 °C
• Lunghezza cavo: 2,8 m
Adattatori USB per sonde HC2A/HC2
Codice Descrizione Stelo
AC3001
UART attiva su cavo convertitore USB Stelo corto
AC3001-L Stelo lungo [L]
XD-AC3001
UART attiva su cavo convertitore USB per sonde XD Stelo corto
Adattatori S-485
CARATTERISTICHE
• Collegamento di sonde HC2A/ HC2/RMS ad una rete RS-485
• Alimentazione: 5…28 VDC
• Campo di lavoro: -40...70 °C
Avvertenza
L’autoriscaldamento del cavo adattatore può alterare i valori di misura, pertanto si raccomanda di allontanare la sonda remota con un cavo prolunga (ad es. E2-F3A).
Adattatori S-485
Codice Descrizione Lunghezza cavo
E2-05XX-MOD Cavo adattatore per HC2A/ HC2/RMS-HCD-S/ RMS-HCD-IC/RS-485
Rotronic Modbus – Digital Communication
Siete interessati? Allora scansionate il codice QR!
5 m
AC3001-L AC3001
Amplificatore di segnale digitale
Grazie all’amplificatore di segnale digitale è possibile per le linee delle sonde raggiungere distanze massime di 50 metri.
CARATTERISTICHE
• Colore: nero
• Campo di lavoro: -40...70 °C
• Alimentazione: 3,3 V/4,8 mA
Amplificatore di segnale digitale
Codice Descrizione
AC3003 Amplificatore di segnale UART, lato sonda e strumento con morsetti mammut
Lunghezza cavo/Stelo
Stelo standard
AC3003/10 AC3003 con morsetto mammut e non cavo Cat 5 preconfezionato, stelo standard 10 m
AC3003/20 20 m
AC3003/50 50 m
Cavi di servizio
CARATTERISTICHE
• Collegano gli strumenti Rotronic tramite l’interfaccia di servizio (UART) con un’interfaccia USB
• Necessario il software HygroSoft
• Consente la programmazione (impostazioni, configurazione, update firmware, ecc.)
• Due tipologie diverse:
AC3006, lo strumento deve essere alimentato separatamente.
AC3009, l’alimentazione dello strumento avviene via interfaccia USB
Cavi di servizio
L'uso di AC3006 con qualsiasi trasmettitore a 2 fili garantisce l'isolamento galvanico del computer o del portatile dall'alimentazione principale.
Codice Descrizione
Lunghezza
AC3006 Cavo di servizio che non fornisce l’alimentazione 1.8 m
AC3009 Cavo di servizio con alimentazione tramite interfaccia USB 3.6 m
AC0003 Mini USB-Cavo 1.8 m
AC0006 Micro USB-Cavo 1.0 m
AC3006 AC3009 AC0003 AC0006
AC3006/AC3009
AC0003
AC3003
AC3006
AC3009
Simulatori HC2
CARATTERISTICHE
• Simulatori di umidità/temperatura a valore fisso con certificato
• Per la validazione di catene di misura
• I valori non sono modificabili con software HygroSoft
• Campo di lavoro: -40...100 °C
Cavi di servizio
Codice Umidità
HC2-SIMC-000/0023
HC2-SIMC-035/0023
HC2-SIMC-050/0023
HC2-SIMC-080/0023
Altri modelli disponibili su richiesta.
Cappucci di protezione
CARATTERISTICHE
• Proteggono sonde/connettori dall’acqua e dalle sostanze chimiche durante i cicli di pulizia, come ad es. con H2 O2
Cappucci di protezione
Codice Protezione per Protection-E2/E3 Connettori di collegamento
Protection-Filter Nota sul sensore: compatibile solo con le sonde HC2 Protection-HC2 Sonda HC2A/HC2 completa
Protection-E2/E3
Kit di montaggio
Kit di montaggio
Codice Descrizione
AC5002 Adattatore barre DIN per PF4, PF5, HF3A, TF5A
AC5002
Flangia di montaggio con passacavi
Flangia di montaggio con passacavi per temperature <100 °C
Codice Descrizione
AC5005 Flangia di montaggio con passacavi per sonda da 15 mm
M20 x 1,5/max. 100 °C
Passacavi di montaggio senza flangia
Codice
Descrizione
AC1303-M Passacavi di montaggio per sonde Ø 15mm
M20 x 1,5/Ottone nichelato/max. 200 °C
AC1304-M Passacavi di montaggio per sonde Ø 25mm
M32 x 1,5/Ottone nichelato/max. 200 °C
AC1301-MEX Passacavi di montaggio per sonde ATEX Ø 15 mm
M25 x 1,5/Ottone nichelato/max. 95 °C
Flangia di montaggio
Codice Idonea a Descrizione
AC1305 AC1303-M Flangia di montaggio per AC1303-M Ø 80 mm/Acciaio nichelato/max. 200 °C
AC1306
AC1304-M Flangia di montaggio per AC1304-M Ø 80 mm/Acciaio nichelato/max. 200 °C
AC1307 AC1301-MEX Flangia di montaggio per AC1301-MEX Ø 80 mm/Acciaio nichelato/max. 200 °C
AC1303-M
AC1304-M
AC1301-MEX
AC1305
AC1306
AC5005
Software
Umidità e Temperatura
Temperatura
Pressione differenziale
CO 2
Applicazioni
Rotronic Monitoring system – RMS
Servizi
Teoria
Sonde PT100
Rotronic offre un’ampia gamma di sonde PT100 e tuttavia è possibile utilizzare anche altre sonde di temperatura a 4 fili.
Precisione: Classe A
Tecnica: a 4 fili
Tipo di connessione: connettore Binder a 4 poli
τ 90: tempo occorrente per raggiungere il 90% del nuovo valore di misura dopo una variazione improvvisa di temperatura (velocità dell’aria = 2 m/s)
Ingresso PT100
AC1902 AC1909 AC1900 AC1904
Codice d'ordine Tipo di sonda Gamma di temperatura Gamma operativa cavo/maniglia
AC1900 Sonda con stelo
100 x 3 mm DIN 1.4404
AC1902 Sonda ad inserimento con impugnatura 250 x 3 mm DIN 1.4404
AC1903 Sonda a cavo 200 x 6 mm non impermeabile, DIN 1.4404
AC1904 Sonda a cavo 50 x 6 mm impermeabile, DIN 1.4301
AC1909 Sonda con stelo per misure dell’aria
100 x 4 mm, DIN 1.4401
AC1913-A
Sonda laminare in Kapton 20 x 15 x 2 mm
AC1916-A-T Sonda a cavo 60 x 6 mm, Impermeabile DIN 1.4571
Codice d'ordine Tipo di sonda HC2-PT100 Adattatori per sonde PT100 per HP32 e HF5A
-50...300 °C -40...105 °C senza cavo
-50...350 °C -40...105 °C 1 m, cavo in PUR
-50...350 °C -40...105 °C 2 m, cavo termoplastico
-50...105 °C -40...105 °C 2 m, cavo termoplastico
-50...150 °C -40...105 °C senza cavo
-50...200 °C -40...105 °C 1 m, quattro fili PFA
-100...250°C -40...85 °C Cavo PTFE da 2 m
AC1607/02 Cavo di prolunga per sonda PT100, connettore a 4 poli maschio/femmina Max. 85 °C, min. -40 °C
AC1607/05 Cavo di prolunga per sonda PT100, connettore a 4 poli maschio/femmina Max. 85 °C, min. -40 °C
AC1607/10 Cavo di prolunga per sonda PT100, connettore a 4 poli maschio/femmina Max. 85 °C, min. -40 °C
2 m
5 m
10 m
PT100 a 4 fili
Serie TF5A
La serie di termometri Advanced HygroFlex5 è compatibile con tutte le sonde PT100 dotate di connettore binder a 4 poli e offre un'ampia gamma di opzioni di temperatura e un'elevata precisione.
CARATTERISTICHE
• Precisione: ±0,1°C a 23°C
• Gamma di applicazioni elettroniche: -40...80°C/-10...60°C con display
• Sonda PT100 intercambiabile e ampiamente compatibile, connessione Binder a 4 pin
• Uscite e scala liberamente programmabili tramite interfaccia NFC e supporta NFC Powerless
TF5A-Versione da parete
APPLICAZIONI
Monitoraggio della temperatura di conservazione di farmaci e vaccini, nonché controllo della temperatura nei processi di produzione, stoccaggio ed essiccazione di prodotti farmaceutici e industriali.
Connetore del pin-out
INFORMAZIONI TECNICHE
Codice d'ordine
Sonda di umidità
TF5A-2
2 fili
Sonda PT100 di classe A, vari tipi
Precisione a 23 ± 0.1 °C
Tempo di inizializzazione
Campo di misura
Gamma di applicazioni
Risoluzione display
Segnali di uscita analogici
Tipico 5 sec.
-200...600 °C (a seconda della sonda)
-10…60 °C con display
-40…80 °C senza display
Risoluzione fino a 2 cifre decimali
4…20 mA
Resolution Analog output ≥ 15 bit
Segnali di uscita digitali –
Connessioni cavi 1 x M12 morsetti serrafilo (2 x M12 per TF5A-D)
TF5A-3/HF5A-D 3- /4 fili
Scalabili a piacere dall'utente
0…1/5/10 V, 0…20, 4…20 mA*
Segnali RS485 su morsetto a vite
Alimentazione 10…28 VDC 18…36 VDC
Tipo di circuito 2-fili 3- / 4-fili
Consumo di corrente 2 x 23 mA
Carico per uscita analogica
Interfaccia
Max. 500 Ω
UART, NFC e USB
Software HygroSoft
Materiale housing PC-ABS
Standard CE Conformity 2014/30/EU
Conformità GMP/FDA Conforme a FDA 21 CFR Parte 11 e GAMP5
Dimensioni
Peso
* Richiede il software opzionale HygroSoft con cavo di servizio. Temperatura
122 x 82 x 40.5 mm
204 g
Protezione IP IP65
Classe di protezione antincendio Corrisponde a UL94-HB
Soldering material Lead free (RoHS-Directive 2011/65/EU)
max. 80 mA (quando entrambe le uscite sono collegate)
Abbinabile a
• Tutte le sonde PT100 con tecnica 4 fili
• Software HygroSoft
Dotazione
• Certificato di funzionalità
• Viti e tasselli per il montaggio
• Connettore per sonda di altro costruttore
Accessori consigliati
• Cavo di servizio
AC3006/AC 3009*
• Cavo di prolunga 5m: AC1607/05
• Kit di montaggio guida DIN AC5002
Il logger TL-CC1 Rotronic per il controllo della temperatura delle catene del freddo convince per la semplicità della configurazione (senza software), la generazione automatica di PDF e inoltre per il prezzo imbattibile.
CARATTERISTICHE
• Liberamente configurabile
• Chiara identificazione dell’allarme
• Logger tutto in uno: tool di configurazione, rapporto in formato PDF, istruzioni d’uso e certificato di calibrazione
• Capacità di memoria elevata
APPLICAZIONI
Monitoraggio delle catene del freddo durante il trasporto di carichi sensibili, quali prodotti farmaceutici, alimenti, prodotti tecnici e similari.
INFORMAZIONI TECNICHE
Codice d'ordine
Grandezza
Tipo di sensore temperatura
Precisione a -30...70 °C
Risoluzione
Campo di lavoro/Conservazione
TL-CC1
Temperatura
Termistore NTC
±0,5 °C
0,1 °C
-30...70 °C, < 80 %UR
Classe di protezione IP IP65 (in bustine di plastica)
Peso Circa 10 g
Batteria CR2032 (non sostituibile)
Dimensioni senza bustina 80 x 43 x 2,5 mm
Dimensioni con bustina 105 x 55 x 2,5 mm
Intervallo di registrazione
Ritardo avvio
Campi di allarme
Tipo di allarme
Periodo di conservazione
Capacità di memoria
Marcatura eventi
Comandi
Identificazione dell’allarme
0,5/5/10/30/60/90/120 min
0,5/5/10/30/60/90/120 min
-20…-10 °C, -10…0 °C, 2…8 °C, 0…15 °C, 0…25 °C, 15…25 °C, valori selezionabili a piacere
Disattivato, singolarmente o cumulativamente
Max. 12 mesi
8192 punti di riferimento
Max. 8 punti
Pulsante START/STOP, pulsante MARK
Indicatore LED
Reporting in formato PDF
Comunicazione Collegamento USB 2.0, tipo A
Sistema operativo Windows
Conforme a EN12830
Dotazione
• 10 unità per scatola
• Manuale di istruzioni breve
Rapporto in formato PDF
TL-1D
CARATTERISTICHE
• Modello compatto, con elevatissima protezione IP
• Capacità di memoria elevata: 32.000 righe
• Tool gratuito di elaborazione e configurazione HygroSoft
• Batterie di lunga durata: fino a 3 anni
• Conforme a EN12830. A partire dalla versione 3.0
• Modalità registrazione programmabile
APPLICAZIONI
Magazzini, capannoni di produzione, musei, edifici ad uso ufficio, camere sterili, trasporti, biblioteche, postazioni di collaudo, monitoraggio ambientale in impianti HVAC.
INFORMAZIONI TECNICHE
Codice d'ordine TL-1D
Grandezza Temperatura
Tipo di sensore
Termistore NTC
Precisione a 23 °C ±0,3 °C
Campo di lavoro/Conservazione -30…70 °C/0…100 %UR
Classe di protezione IP IP 67
Peso 85 g
Dimensioni
90 x 60 x 23 mm
Intervallo di registrazione 30 s…24 h
Batteria 1 x CR2
Durata della batteria Max. 3 anni (intervallo di registrazione 1 h)
Indicatore di stato della batteria Sì (software HygroSoft, display e indicatore LED)
Capacità di memoria 32.000 righe
Funzione MIN/MAX/AVG
Display LCD
Risoluzione 0,1 °C
Velocità di ripetizione display 5 s (standard) o stesso intervallo di registrazione
Indicatore LED 2 LED
Il LED a destra ha una luce lampeggiante verde durante la registrazione dei dati
Il LED a sinistra ha una luce lampeggiante rossa in caso di valori limite o di batteria prossima all’esaurimento
Comunicazione Mini connessione USB (cavo non incluso)
Norme EN12830
Dotazione
• Manuale di istruzioni breve
• Batteria CR2
• Certificato di funzionamento e calibrazione
Mini connessione USB (impostazioni e download dati)
batteria
Configurazione e valutazione I valori memorizzati nello strumento TL-1D si possono leggere e rappresentare graficamente grazie al software HygroSoft. L’utente determina l’intervallo di memorizzazione, i limiti di allarme, la modalità di acquisizione e molto altro.
Accessori consigliati
• Cavo di servizio USB AC0003
Vano
Software
Umidità e Temperatura
Temperatura
Pressione differenziale
CO 2
Applicazioni
Rotronic Monitoring system – RMS
Servizi
Teoria
Video sulla pressione differenziale
Volete approfondire l’argomento? Inquadrate il QR code per saperne di più!
Serie PF4/PF5
Il procedimento di misura termico del trasmettitore PF4 consente le misurazioni più precise entro i campi più ristretti. Con il trasmettitore di pressione differenziale i clienti Rotronic avranno a disposizione, oltre a strumenti per la misura di umidità, temperatura e CO2, un ulteriore importante parametro.
CARATTERISTICHE
• Sensori di pressione differenziale di flusso o a membrana
• Da 1 a 3 uscite analogiche, 1 ingresso analogico
• Collegabile in rete grazie alle uscite digitali
• Modbus TCP o RTU via RS-485
• Relè a potenziale zero con contatti di commutazione
APPLICAZIONI
Camere sterili, sale operatorie, settore HVAC, tecnologia di filtrazione e applicazioni con ridotte differenze di pressione.
PF4 con PT100
PF5 con HC2A-S
INFORMAZIONI TECNICHE
Codice d'ordine
Generale
Grandezze misurate
Materiale housing
Classe di protezione IP
Posizione di installazione
Dimensioni
Peso
Display
Connessioni elettriche
Alimentazione
Consumo di corrente
Campo di lavoro
Aggiornamento firmware
Interfaccia di servizio
Compatibilità CE/EMC
Classe antincendio
Misurazione della pressione differenziale
Principio di misura
Campi di misura
Mezzo
Precisione a 23 °C
Stabilità a lungo termine
PF44X-1 Analogico a 3 fili
PF44X-L Analogico e digitale a 3 fili
PF54X-1 Analogico a 3/4 fili
Pressione differenziale, temperatura e umidità relativa
±0,25% FSS (tipo) all'anno con campo di misura da ±250 e ±500 Pa
±0,3125% FSS (tipo) all'anno con campo di misura di ±100 Pa
±0,625% FSS (tipo) all'anno con campo di misura di ±50 Pa
±1,25% FSS (tipo) all'anno con campo di misura di ±25 Pa
0.7 bar
0
Temperatura: connettore BINDER a 4 poli per sonda PT100 a 4 fili
Umidità: Rotronic E2 per sonda HC2A-S Rotronic
Precisione: in base alla sonda
Min. 1, max. 3, liberamente configurabili
0(4)...20mA
0...1/5/10 V
Relè/Uscite di commutazione 1 relè a potenziale zero con commutatore (NC - COM - NO)
Potere di interruzione <50 VAC/<75 VDC/<1 A
Precisione uscita analogica (a 23 °C)
Uscita in tensione: ±1 mV/V
Uscita in corrente: ±20 μA
Carico consentito > 1 k Ω/V (uscita in tensione)/< 500 Ω (uscita in corrente)
Abbinabile a
• HygroSoft
Dotazione
• Certificato di fabbrica
• Viti e tasselli per il montaggio
Accessori consigliati
• Cavo di servizio
AC3006/AC 3009*
• Sonda di temperatura AC19xx
• Kit di montaggio guida DIN AC5002
• Sonda HC2A-S
Software
Umidità e Temperatura
Temperatura
Pressione differenziale
CO 2
Applicazioni
Rotronic Monitoring system – RMS
Servizi
Teoria
Video su CO 2
Volete approfondire l’argomento? Inquadrate il QR code per saperne di più!
CL11
Unità di visualizzazione da banco per il monitoraggio della qualità dell'aria interna, che misura e registra i livelli di CO2, umidità relativa e temperatura.
CARATTERISTICHE
• Montaggio da tavolo o a parete
• Visualizzazione dei valori massimi, minimi e medi
• Allarme CO2 (acustico e visivo) impostabile
• Orologio – Clock Real Time
• Software HygroSoft di lettura e configurazione incluso gratuitamente
APPLICAZIONI
Misurazioni della qualità dell’aria in interni (Indoor Air Quality, IAQ) in uffici, scuole, ecc.
Codice CL11
Tipo di sonda
CO2: sensore all’infrarosso (NDIR) con autocalibrazione (ABC)
Umidità: HYGROMER ® IN-1 ROTRONIC
Temperatura: NTC
Campo di misura CO2 0...9999 ppm
Campo di lavoro 0...50 °C/0...95 %UR non condensante
Materiale ABS
Alimentazione Solo con alimentatore
Classe di protezione IP IP 30
Dotazione
• Manuale di istruzioni breve
• Alimentatore AC1214
• Software HygroSoft Rotronic
• Cavo USB
• Certificato di fabbrica
Accessori consigliati
• Dispositivo di calibrazione umidità ER-15
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
• Sonda di temperatura esterna AC1215
DISPLAY CO 2
Display per il monitoraggio del clima ambientale. Misura e memorizza i valori per CO2, umidità relativa e temperatura.
CARATTERISTICHE
• Montaggio da tavolo o a parete
• Indicatore di CO2 visivo impostabile
• Download di dati tramite chiavetta USB
• Visualizzazione di data e ora
APPLICAZIONI
Misurazioni della qualità dell’aria in interni (Indoor Air Quality, IAQ) in uffici, scuole, ecc.
Codice Display CO 2
Tipo di sonda CO2: sensore all’infrarosso (NDIR) con autocalibrazione (ABC)
Campo di lavoro 0...50 °C/0...95 %UR non condensante
Precisione ±30 ppm ±5 % del valore misurato, ±2 %rh, ±0,3 °C
Capacità di memorizzazione 18.000 punti dati
Materiale ABS
Alimentazione 4x batteria AA /alimentatore opzionale
Classe di protezione IP IP 30
Dotazione
• Manuale di istruzioni breve
• Batteria, 4 x AA
• Software HygroSoft Rotronic
• Cavo USB
• Custodia softcase
• Certificato di fabbrica
Accessori consigliati
• Alimentatore 5 VDC AC1214
• Dispositivo di calibrazione umidità ER-15
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
Valori di riferimento per un clima interno sano
Consigliate: 800 – 1200 ppm
Ottimali: 800 ppm
Massimo: 1400 ppm
INFORMAZIONI TECNICHE
Generale
CL11
Consigliate: 40 – 60 %
Inverno: 30 %
Estate: 60 %
CP11
Grandezze misurate CO2, umidità relativa e temperatura
Memoria dei valori di misura
Materiale housing/Classe di protezione IP
Dimensioni
Peso
40.000 valori con tag di data e ora, registrazione automatica (%UR/°C/ppm)
ABS/IP30
157 x 120 x 45 mm
200 g
Consigliate: 22 – 24 °C
Inverno: 21 °C
Estate: 26 °C
18.000 valori con tag di data e ora, registrazione automatica (%UR/°C/ppm) 99 valori singoli con tag di data e ora, registrazione manuale (%UR/°C/TP/FFKT/ppm)
77 x 42 x 234 mm
290 g
Display LCD a 2 righe con retroilluminazione
Allarme
Acustico e visivo, impostabile per la misurazione di CO2
Acustico, impostabile per la misurazione di CO2
Alimentazione Alimentatore AC1214 4x batteria AA /alimentatore opzionale AC1214
Consumo di corrente 50 mA
40 mA
Campo di lavoro housing/ elettronica 0...50 °C/0...95 %UR non condensante
Interfaccia di servizio Display CO2: Porta USB-A
Compatibilità CE/EMC Conforme CE 2014/30/EU
Misurazione CO2
Principio di misura All’infrarosso (NDIR) con autocalibrazione (ABC)
Campo di misura 0…9999 ppm
Precisione a 23 °C ±30 ppm ±5% del valore misurato @ 0...5000 ppm
Scostamento punto zero <10 ppm/anno
Manutenzione Nessuna manutenzione (applicazioni standard in interni)
Misura dell’umidità
Sensore ROTRONIC HYGROMER ® IN-1
Campo di misura
0…100 %UR
Precisione a 23 °C ±2 %rh (10...90 %rh), altri ±5 %rh
Punti di calibrazione 35, 80 %UR
Stabilità a lungo termine <1,5 %UR/anno
Tempo di risposta <30 s τ 63, senza filtro
Misura della temperatura
Sensore NTC
Campo di misura -20...60 °C
Precisione a 23 °C ±0,3 °C
Tempo di risposta 4 s τ 90
Display CO2
18.000 valori con tag di data e ora, registrazione automatica (%UR/°C/ppm)
330 x 250 x 50 mm
1400 g
Visivo, impostabile per la misurazione di CO2
Alimentatore
<700 mA
Software
Umidità e Temperatura
Temperatura
Pressione differenziale
CO 2
Applicazioni
Rotronic Monitoring system – RMS
Servizi
Teoria
Video sull’attività dell’acqua
Volete approfondire l’argomento?
Inquadrate il QR code per saperne di più!
Video su CRP5
Volete approfondire l’argomento?
Inquadrate il QR code per saperne di più!
Video sulla pressione differenziale
Volete approfondire l’argomento?
Inquadrate il QR code per saperne di più!
Applicazioni Attività dell’acqua
AwEasy
AwEasy è uno strumento portatile per misurare facilmente e rapidamente l'attività dell'acqua. La testa di misurazione con Bluetooth è utilizzabile via smartphone assieme all'app AwEasy su iOS e Android. AwEasy presenta anche un piccolo display, un indicatore luminoso anulare e un caricatore wireless per facilitare l'utilizzo.
• Facile da usare con le app iOS e Android per smartphone
• Strumento di misura indipendente con luce anulare e display
• Lunga durata della batteria con la ricarica wireless
APPLICAZIONI
Garanzia di qualità nella produzione alimentare, nella lavorazione del caffè e nell’industria del tabacco, nello stoccaggio dei cereali e nell’industria farmaceutica.
Sonda
Sensore
HYGROMER WA-1
Precisione a 23 °C ± 0,008 aw/0,8 %UR/±0,1 °C
Condizioni operative 0…70 °C/0…100 %UR
Condizioni di stoccaggio -10…70 °C/0…100 %UR
Stabilità a lungo termine < 1 %UR/anno (condizioni normali)
Funzioni
Parametri visualizzati Aw, %UR, °C
Indic. luminoso di stato Sì
Modalità AW-Quick Sì
Aggiornamento firmware Direttamente tramite App Protocolli (valori)
Data, ora, Aw/UR/°C, Set point Aw, n. di serie, ecc.
Compatibilità con HygroLab No
Allarme acustico No
Calcoli Non sono disponibili i calcoli psicrometrici
Hardware
Capacità batteria
500 mAh
Display Display a colori LCD da 1,2"
Pulsante Tasto touch multifunzione
Cavo USB Da USB-A a USB-C
Cassa
Dimensioni
Ø68 x 65 mm
Materiale cassa Alluminio, acciaio inox e PC
Peso
600 g
Conformità CE CE 2014/30/UE
Grado di protezione IP IP65
Abbinabile a
• Smartphone con iOS e Android
Dotazione
• Certificato di taratura di fabbrica
• Caricatore wireless con 3 diverse spine per l'alimentatore (per USA, UE o UK)
Accessori consigliati
• Portacampioni
• Dispositivo di calibrazione
WP-14-S
WP-40
WP-40TH
WP-14-S
• Standard di calibrazione EAxx-SCS
• Contenitore monouso PS-14, PS-40
• Bloccaggio a morsetto AW-KHS
Sonde per l’attività dell’acqua
APPLICAZIONI
Garanzia di qualità nella produzione di alimenti, nelle torrefazioni e nell’industria del tabacco, nello stoccaggio di granaglie e nell’industria farmaceutica.
HC2A-AW-USB
CARATTERISTICHE
• Pulsante di accensione/spegnimento
• Interfaccia USB per la connessione diretta al PC
• Calibrazione a 23 °C e 10, 35, 80 %UR
• Funzione AW-Quick per misurazioni rapide (in genere 4 – 5 min)
Codice
HC2A-AW-USB
HC2A-AW-USB-SW-2
Descrizione Sonda Sonda + Software
HS-AW-Code
Connessione Tramite USB al PC, cavo da 3 m
Precisione a 23 °C ±0,008 aw, ±0,8 %UR, ±0,1 °C
Campo di lavoro 0…1 aw (0…100 %UR)/-40…85 °C
Alimentazione Via interfaccia USB
Tipo di filtro
Filtro a rete con larghezza maglie 20…25 μm Peso 540 g
HC2-AW
CARATTERISTICHE
• Come HC2A-AW-USB con interfaccia UART
Codice
HC2A-AW
Descrizione Sonda
Connessione UART, cavo da 1 m
Precisione a 23 °C
±0,008 aw, ±0,8 %UR, ±0,1 °C
Alimentazione Via strumento di lettura
Tipo di filtro
Filtro a rete con larghezza maglie 20…25 μm Peso 540 g
Abbinabile a
• HC2A-AW-USB: con PC
• HC2A-AW: con dispositivo da banco da laboratorio HygroLab
Dotazione
• Certificato di fabbrica
Accessori consigliati
• Cont. campioni
• Disp. di calibrazione
WP-14-S
WP-40
WP-40TH
WP-14-S
• Norme di calibrazione EAxx-SCS
• Contenitore monouso PS-14/PS-40
• Bloccaggio a morsetto AW-KHS
HC2-AW
HC2A-AW-USB
HygroLab
Il Rotronic HygroLab è un innovativo dispositivo da laboratorio di fascia alta per la misurazione dell’attività dell’acqua con un massimo di quattro ingressi per le sonde di misura. Misurazioni simultanee o asincrone con la sperimentata funzione di misura AW Quick di prodotti farmaceutici, tabacco, caffè, generi alimentari e molto altro.
Orologio Il Real time clock provvede alla marcatura oraria di ogni misura
Capacità di memoria 16 GB
Presa di alimentazione 12 VDC 2,0 A 24 W max (adattatore AC)
Spine di alimentazione CH (EU)/UK/US
Connessioni sonda 4 x sonda stazione HC2 (HC2A-S o HC2A-AW)
Tipi USB (A) 2x 2.0 e 2x 3.0
Presa di alimentazione USB 5 V/500 mA
Intervallo di misura 15 s
Tempo di avvio 30 s
Software update Direttamente su HygroLab via Internet
Protocolli (valori) Data, ora, Aw/UR, °C/°F, set point Aw, n. di serie, ecc.
Compatibile con HygroSoft No
Allarme acustico No
Calcoli Punto di rugiada
Housing/Meccanica
Materiale housing
Alluminio, ABS, acciaio inox
Peso 1,02 kg (2.25 lbs)
Conformità agli standard
Conformità alla FDA FDA CFR 21Part 11
Conformità CE CE 2014/30/UE
Grado di protezione IP IP30
Abbinabile a
• Sonda per l’attività dell’acqua
• Sonda di umidità
Accessori consigliati
• Documenti di convalida
HC2A-AW
HC2A-S
Dotazione
• HygroLab
• Adattatore di alimentazione
• Penna
• Breve manuale di istruzioni
HYGROLAB-VAL-DOC
AwTherm
Con AwTherm Rotronic offre la professionalità di uno strumento di laboratorio high-end, idoneo a misure dell’attività dell’acqua a temperatura stabilizzata. Grazie all’elevato campo di controllo le misurazioni possono essere integrate direttamente nel processo di produzione e/o di stoccaggio ad una determinata temperatura.
CARATTERISTICHE
• Massima precisione grazie all’esatta stabilizzazione della temperatura
• Ampio campo di controllo della temperatura
• Straordinaria riproducibilità
• Eccellente stabilità a lungo termine
• Sonda di riferimento intercambiabile per consentire la calibrazione e/o pulizia
APPLICAZIONI
Industria alimentare, industria farmaceutica, industria cosmetica.
Connessioni sonde AwTherm
Specifiche generali
Condizioni di esercizio 1…40 °C (34…107 °F)
Campo di misura 0,005…1,000 aw
Precisione ±0,005 aw (10...30 °C)/±0,1 °C (±0,18 °F)
Alimentazione 110…230 V/50…60 Hz
Display LCD a 8 righe con comando touch
Dimensioni campione Variabili (14 mm/40 mm)
Consumo ≤2 A
Campo di controllo della temp. 0…60 °C (32…140 °F)
Stabilità della temperatura ±0,01 °C/min (±0,018 °F/min)
Gradiente della temp. della camera <0,1 °C (<0,18 °F)
Taratura/Calibrazione Standard di umidità Rotronic (tramite HygroSoft)
Valore di trend Sì
Omologazioni/Conformità
Norme ISO 18787
CE/EMC EMC 2004/108/CE/IEC EN 61010-1:2010
Classe di protezione IP IP21
Housing/Meccanica
Materiale housing PC/ABS
Dimensioni housing 400 x 180 x 180 mm
Dimensioni contenitori per campioni AwT-PS14: Ø46 x 14 mm/AwT-PS40: Ø46 x 40 mm
Peso 4200 g
• Contenitore monouso PS-14/PS-40 Applicazioni
Dotazione
• AwTherm incl. AwT-MHS
• AwT-PS14 oppure AwT-PS40
• Adattatore di rete/Cavo USB
• Istruzioni d’uso
• HS-AW-Code
Accessori consigliati
• Sonda AwTherm AwT-MHS
• Cont. campioni AwTherm AwT-PS14/AwT-PS40
Sonde ad inserimento
5 / 10 mm per misurazioni in prodotti sfusi
CARATTERISTICHE
• Campo di lavoro: -40...85 °C / 0…100 %UR
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
• Configurazione standard: 0…1V = -40…60 °C / 0…100 %UR
• Calibrazione a 23 °C e 10, 35, 80 %UR
APPLICAZIONI
Sonde ad inserimento da 5 mm: prodotti sfusi non in polvere come compresse, granaglie, capsule di gelatina e granulati.
Sonde ad inserimento da 10 mm: prodotti sfusi in polvere, come farine, zucchero ecc.
Sonda a inserimento Ø 5 mm
Codice HC2-P05
Tipo di sonda Ø 5 x 200 mm, sonda a ins. con cavo da 2 m
Precisione ±0,015 aw, ±1,5 %UR, ±0,3 °C, a 10...30 °C
Alimentazione 3,3…5 VDC, calibrazione a 3,3 VDC, corrente: ca. 4,5 mA
Tipo di filtro Filtro non disponibile (fenditure realizz. con taglio laser)
Tempo di risposta <15 s τ63
Materiale Acciaio inox DIN 1.4305 (sonda), POM (impugnatura)
Peso 160 g Applicazioni
Sonda a inserimento Ø 10 mm
Codice
HC2-HP28
Lunghezza stelo Ø 10 x 280 mm
Precisione
±0,008 aw, ±0,8 %UR, ±0,1 °C, a 10...30°C
Alimentazione 3,3…5 VDC, calibrazione a 3,3 VDC, corrente: ca. 4,5 mA
Tipo di filtro Acciaio sinterizzato
Tempo di risposta <20 s, con filtro τ63
Materiale Acciaio inox DIN 1.4305 (sonda), POM (impugnatura)
Peso 200 g
Abbinabile a
• Dispositivo da banco per laboratorio HygroLab
Dotazione
• Certificato di fabbrica
Accessori consigliati
• Filtri ricamb. HC2-HP28 ET-Z10
Applicazioni
Accessori
Cont. campioni WP-14-S / 40 / 40TH
APPLICAZIONI
I contenitori per campioni in acciaio inox sono stati sviluppati specificatamente per le sonde di attività dell’acqua HC2-AW(-USB). Due le misure disponibili:
• WP-14-S per campioni di prodotto ridotti e per la calibrazione
• WP-40 per campioni di prodotto più grandi
Entrambi i modelli contengono i campioni in modo ideale, offrendo una stabilità termica ottimale. Il modello WP-40TH è termostabile.
Codice WP-14-S WP-40 WP-40TH
Idonei per PS-14
Altezza 14 mm
Diametro interno
PS-14 / PS-40 PS-14 / PS-40
Materiale Acciaio V2A Ottone nichelato
Peso 350 g 1250 g 1550 g
Contenitori monouso per campioni PS-14 / PS-40
APPLICAZIONI
I contenitori monouso assicurano che i WP-14-S o WP-40 vengano riempiti con un volume ottimale di campionatura. Essi impediscono il contatto diretto del prodotto con i contenitori ed evitano inquinamenti o contaminazioni incrociate. I contenitori monouso sono inoltre un pratico ausilio per il prelievo e la conservazione dei campioni.
Codice PS-14 PS-40
Idonei per WP-14-S / WP-40 / WP-40TH WP-40 / WP-40TH
Altezza 14 mm 40 mm
Diametro esterno 46 mm 46 mm
Unità 100 pz.
Dispositivo di chiusura ermetica
APPLICAZIONI
Con campioni con valori di aw molto alti o molto bassi, può essere necessario sigillare meccanicamente la sonda AW e il contenitore, per evitare influenze esterne sui campioni.
Codice AW-KHS
Idonei per WP-40 / WP-40TH Peso 1100 g
Sensore meteorologico di fascia alta HC2A-S3A
La sonda HC2A-S3A è la sonda meteorologico di alto livello con una custodia bianca ma con un filtro diverso (filtro a rete metallica con dimensione dei pori del filtro da 10 μm adatto per applicazioni meteorologiche). Misura l'umidità relativa, la temperatura, calcola il punto di rugiada/gelo ed è progettato per l'uso in applicazioni meteorologiche Rotronic.
CARATTERISTICHE
• Interfaccia digitale (UART) e uscite analogiche configurabili, 0…1 V
Meteorologia, stazioni meteorologiche, cannone da neve.
Codice HC2A-S3A
Tipo di sonda bianca
Dimensioni Ø 15 x 108 mm
Campo di lavoro -50…80 °C1, 0…100 %UR
Precisione a 23°C ±0,8 %UR, ±0,1 °C
Alimentazione 3,3…5 VDC
Consumo di corrente ~5 mA
Stabilità a lungo termine <1 %UR/anno2
Tipo di sensore ROTRONIC HYGROMER ® HM1-SK, PT100 1/3 Classe B
Tipo di filtro rete metallica 1.4401, 10 um
Tempo di risposta <15 s, senza filtro
Velocità max. dell’aria 3 m/s, senza filtro
Materiale housing Policarbonato
Peso / Classe di protezione IP 10 g/IP65
*1: Il sensore resiste solo a 60°Cdp
*2: Drift < dell'1% rh all'anno con aria pulita o similare (vedi anche tabella degli inquinanti nel catalogo)
Abbinabile a
• Strumenti di misura portatili HP32
• Trasmettitori HF5A, PF4, PF5
• Trasmettitori meteo MP102H, MP402H
• Scudi ventilati naturalmente AC1000
• Scudi ventilati attivamente RS12-T or RS24-T Dotazione
• Certificato di fabbrica
• Breve manuale di istruzioni
• Filtro a rete metallica
Accessori consigliati
• Flangia di montaggio AC5005
• Filtri
• Cavo prolunga 5 m, bianca E3-05A
• Dispositivo di calibrazione ER-15
• Standard di umidità per calibrazione 10 %UR: EA10-SCS
• Standard di umidità per calibrazione 35 %UR: EA35-SCS
• Standard di umidità per calibrazione 80 %UR: EA80-SCS
HC2A-S3A
Sonda meteo HC2A-S3/S3H
La sonda HC2A-S3 appartiene alla famiglia delle sonde HC2A-S, alla base del portafoglio di prodotti. Misura i valori di umidità e di temperatura e calcola il punto di rugiada e/o di gelo. Il modello HC2A-S3H soddisfa le più esigenti aspettative in termini di precisione di misura.
CARATTERISTICHE
• Misura l’umidità relativa, la temperatura e calcola il punto di rugiada o di gelo
• Interfaccia digitale (UART) ed uscite analogiche 0…1 V
• Calibrazione a 23 °C e 10, 35, 80 %UR (HC2A-S3)
• Opzionale con calibrazione SCS a 23 °C e 10, 20, 30, 40, 50, 60, 70, 80, 90 %rh (HC2A-S3H)
Codice
HC2A-S /HC2A-S3
Tipo di sonda S: nera, S3: bianca
Dimensioni Ø 15 x 108 mm
Campo di lavoro -50…100 °C, 0…100 %UR
Precisione ±0.8 %UR, ±0.1 K, a 23 °C (10...90 %UR)
Alimentazione 3,3…5 VDC, calibrazione a 3,3 VDC
Consumo di corrente ~4,5 mA
Stabilità a lungo termine <1 %UR/anno1
HC2A-SH/HC2A-S3H
SH: nera, S3H: bianca
±0,5 %UR, ±0,1 K a 23 °C (10...90 %UR)
Tipo di sensore ROTRONIC HYGROMER ® HT-1, PT100 1/3 Classe B
Tipo di filtro
S: polietilene bianco, 40 μm
S3: polietilene bianco, 40 μm
Tempo di risposta <15 s, senza filtro
Velocità max. dell’aria 3 m/s, senza filtro
20 m/s con filtro di polietilene
Materiale housing Policarbonato
Peso / Classe di protezione IP 10 g/IP65
SH: polietilene bianco, 40 μm
S3H: polietilene bianco, 40 μm
Abbinabile a
• Trasmettitori meteo MP102H/402H
• Schermi a ventilazione attiva RS12T/RS24T
• Schermi a ventilazione naturale AC1000
Dotazione
Accessori consigliati
• Filtro in polietilene, bianco, (40 µm) SPA-PE
• Cavo conness. con adattatore di tens. e 2 m cavo bianco
• Dispositivo di calibrazione ER-15
• Regolazione in fabbrica o certificato SCS (HC2A-S3H)
• Filtro di polietilene
E3-02XX-ACT/01
• Standard di umidità per calibrazione 10 %UR: EA10-SCS
• Standard di umidità per calibrazione 35 %UR: EA35-SCS
• Standard di umidità per calibrazione 80 %UR: EA80-SCS Applicazioni
Trasmettitore meteorologico HFM53
Il trasmettitore di umidità e temperatura HFM53 è progettato per applicazioni esterne ad alta precisione, come torri meteorologiche, stazioni meteo aeroportuali e tetti di edifici. Il suo involucro in lega di alluminio per uso marino resiste agli ambienti più difficili, mentre la sonda si collega tramite un cavo di 3 metri resistente alla luce del sole e dotato di connettore impermeabile.
VANTAGGI
• Progettato per le sonde di umidità-temperatura a innesto HC2 e HC2A
• Calcoli psicometrici
• Campo di applicazione dell’elettronica -40...60°C
• Custodia in lega di alluminio rivestita di grado marino
Codice HFM53
Sonda di temperatura HygroClip 2, HygroClip 2 Advanced
Precisione a 23°C Dipende dalla sonda
Campo di misura Dipende dalla sonda
Dimensioni 126 x 100 x 64 mm
Lunghezza del cavo 3 m
Connessioni dei cavi 1 x M16, terminali a vite
Gamma di applicazioni -40...60 °C, 0...100 % (non condensante)
Campo di applicazione del cavo -10...70°C
Alimentazione 15…40VDC, 12…28VAC
Tipo di circuito 3- fili
Consumo di corrente < 50 mA
Materiale dell’alloggiamento
Alluminio pressofuso
Peso / Protezione IP 692 g/IP65
Abbinabile a
• Tutte le sonde HC2A/HC2 (da ordinarsi a parte)
• Software HygroSoft
Dotazione
• Certificato di collaudo
Accessori consigliati
• Sonda meteo high-end
• Schermo meteorologico AC1000 Applicazioni
HC2A-S3A
• Cavo di prolunga da 2 m E2-02A
• Cavo di servizio: AC3006*
Sonda meteo MP100A/MP400A
Sonde meteo standard con sensori a montaggio fisso (tecnologia analogica).
CARATTERISTICHE
• Molto robuste, ottima stabilità a lungo termine
• Uscite in tensione e in corrente per umidità e temperatura
• Sensore HYGROMER ® IN-1 / PT100 1/3 Classe B
• Compensazione lunghezze cavo fino a 100 m
• Connessione tramite connettore Tuchel T4/T7 o cavo con terminali liberi
APPLICAZIONI
Stazioni meteo-climatiche, agricoltura, sistemi allarme gelo e impianti innevamento.
Misurazione Temperatura con segnale analogico linearizzato o con PT100 diretto
Elemento filtrante Filtro a rete ~ 20 μm larghezza maglie
Abbinabile a
• Schermi a ventilazione attiva RS12T/24T
• Schermi a ventilazione naturale AC1002 / AC1003
Dotazione
• Certificato di fabbrica
• Filtro a rete
• Istruzioni d’uso
Accessori consigliati
• Standard di umidità per calibrazione 10 %UR EA10-SCS
• Standard di umidità per calibrazione 35 %UR EA35-SCS
• Standard di umidità per calibrazione 80 %UR EA80-SCS
• Filtro a rete SP-W3-25
INFORMAZIONI TECNICHE
Codice d'ordine
Generale
MP100A (analogica)
Grandezze misurate Umidità e Temperatura
Materiale housing Poliossimetilene
Classe di protezione IP IP65
Peso 120 g
Alimentazione
4,8…30 VDC
Consumo <4 mA a 4,8 VDC
Campo di lavoro/Conservazione -40…85 °C
Compens. lunghezza del cavo Max. 99 m
Misura dell’umidità
Sensore ROTRONIC HYGROMER ® IN-1
Campo di misura
Precisione a 0...30 °C
MP400A (analogica)
10…30 VDC
<50 mA a 10 VDC
0...100 %UR
10…95 %UR: ±1,5 %UR
Stabilità a lungo termine <1 %UR/anno
Tempo di risposta <15 s τ63 (63% di una variazione improvvisa 35…80 %UR) senza filtro
Misura della temperatura
Sensore PT100 1/3 Classe B
Campo di misura -50…100 °C
Precisione a 0...30 °C ±0,3 K
Tempo di risposta <15 s τ63
Uscita analogica
Corrente
N.D.
Tensione 0…1 V
Uscita digitale
0(4)…20 mA
N.D.
N.D.
MP102H/402H
Per sonde intercambiabili HC2A-S3/HC2A-S3A
MP102H e MP402H sono trasmettitori meteo con un’interfaccia per uscita analogica e per RS485. Le misure di umidità e temperatura vengono effettuate utilizzando le sonde HygroClip2 HC2A-S3/HC2A-S3A. Per la misura della temperatura si possono anche utilizzare sonde PT100 esterne di diverse precisioni.
CARATTERISTICHE
• Misure di umidità e temperatura con sonda intercamb. HC2A-S3/HC2A-S3A (da ordinarsi a parte)
• Calcola tutti i parametri psicrometrici
• Opzione: sensore PT100 direttamente collegato
• Segnale di uscita in tensione o in corrente
• Configurabile a piacere
• Elevata stabilità a lungo termine
• Interfaccia di servizio (UART) su PCB
• Interfaccia RS-485
• Connessione tramite cavo (3…99 m) con terminali liberi o conn. Tuchel T7
APPLICAZIONI
Stazioni meteo-climatiche, cannoni sparaneve, monitoraggio delle condizioni di strade, ponti e aeroporti, sistemi di allarme neve/ghiaccio e ricerche su territori difficilmente accessibili.
Codice
Uscita
MP102H
Uscite in tensione 0…1/5/10 VDC
Campo di lavoro -40…80 °C/0…100 %UR
MP402H
Uscite in corrente 0(4)…20 mA
Alimentazione elettrica 5…24 VDC 15…24 VDC
Abbinabile a
• Sonde meteo
HC2A-S3/HC2A-S3H / HC2A-S3A
• Schermi a ventilazione attiva RS12T/RS24T
• Schermi a ventilazione naturale AC1003
• Manuale di istruzioni breve
INFORMAZIONI TECNICHE
Codice d›ordine
Generale
Grandezze misurate
MP102H
Umidità e temperatura Calcola tutti i parametri psicrometrici
Tempo di risposta <15 s τ 63 (63% di una variazione improvvisa 35…80 %UR) senza filtro
Misura della temperatura
Sensore PT100 1/3 Classe B (HC2A-S3(A))
Campo di misura -50…100 °C (HC2A-S3)/-50...80 °C (HC2A-S3A)
Precisione a 10...30 °C ±0,1 K (HC2A-S3(A))
Tempo di risposta <15 s τ 63
PT100 direttamente collegato (opzionale)
Uscita analogica
Corrente
Tensione
Uscita digitale
PT100 1/3 Classe B
PT100 1/5 Classe B
PT100 1/10 Classe B
N.D.
0…1 VDC
0…5 VDC
0…10 VDC
RS-485 UART
0(4)…20 mA
N.D.
Schermi, contro le intemperie e l’irraggiamento, a ventilazione attiva
Gli schermi ventilati di protezione da intemperie e irraggiamento solare RS12T con ventilatore da 12 VDC opp. RS24T con ventilatore da 24 VDC sono stati sviluppati in stretta collaborazione con MeteoSvizzera. Si tratta di un dispositivo allo stato dell’arte, che riduce al minimo le influenze dell’irraggiamento di calore sui valori di misura dell’umidità e della temperatura.
CARATTERISTICHE
• Schermo di facile installazione con ventilatore integrato
• Speciale rivestimento bianco (RAL 9010) contro le radiazioni solari
• Facile montaggio della sonda
• Compatibile con vari tipi di sonda
APPLICAZIONI
Cannoni sparaneve, stazioni meteo, agro-meteorologia e sistemi di Building Automation.
Codice RS12T RS24T
Campo di lavoro -30…60 °C
Materiale Alluminio, POM, RAL 9010
Alimentazione 12 VDC, 2 W 24 VDC
Ventilatore Modello Papst, IP54
Ventilazione 3,5 m/s/900 l/min.
Vita del ventilatore A 40 °C ~70.000 h (circa 8 anni)
Codice MKRS-HC2
MKRS-MP102-402
Utilizzabile con HC2A-S3/S3H MP102H/402H
Connessione sonda Connettore E2
Diametro palo
Disponibili altri modelli a richiesta.
30 – 65 mm
Terminali liberi su morsettiera
MKRS-MP102-402
• Istruzioni d’installazione Applicazioni
Abbinabile a
• Kit di installazione Dotazione
MKRS-HC2
Applicazioni
Schermi, contro le intemperie e l’irraggiamento, a ventilazione naturale
Gli schermi a ventilazione naturale si utilizzano dove la ventilazione naturale è sufficiente, per es. nelle stazioni di misura montane.
CARATTERISTICHE
• Schermo di facile installazione, montaggio a parete e su palo
• Sistema laminare per facilitare la ventilazione naturale
• Facile montaggio della sonda
• Per sonde di Ø15 o 25 mm
• Per pali di diametro tra Ø25…50 mm
• Protezione da velocità del vento inferiori a 70 m/s e da precipitazioni ad impatto orizzontale
APPLICAZIONI
Cannoni sparaneve, stazioni meteo e sistemi per Building Automation.
Codice AC1000 AC1002 AC1003
Montaggio sonda Fissaggio sonda Ø15 mm Fissaggio sonda Ø25 mm
Utilizzabile con HC2A-S3/A/S3H + E3-05A MP100A/400A MP102H/402H
Piatti 9 10 14
Montaggio schermo Braccio con staffa per montaggio su palo (Ø25…50mm)
Dimensioni Ø130 x 140 mm Ø130 x 160 mm Ø130 x 215 mm
AC1000 con HC2A-S3/A/SH + E3-05XX
AC1002 con MP100A-T4
AC1003 con MP102H
Dotazione
• Istruzioni d’installazione
• Materiale d’installazione
Serie CRP5
La misura della pressione differenziale del display per camere sterili CRP5 si basa sull’impiego della tecnologia dei sensori a membrana. Il CRP5 è uno strumento che vanta la massima qualità svizzera e per la versatilità delle sue funzioni è perfettamente e specificamente configurabile con ogni applicazione. Il pannello anteriore in vetro robusto e una sonda di umidità e temperatura estraibile sono caratteristiche che rendono il CRP5 il più innovativo e tecnologicamente avanzato strumento sul mercato.
CARATTERISTICHE
• Design studiato appositamente per le camere bianche
• Sonda di umidità e temperatura estraibile per una più semplice pulizia
La serie HygroFlex5-EX è un trasmettitore a due canali per misure precise di umidità e temperatura in atmosfere esplosive. Le sonde di misurazione collegate sono costruite in acciaio inox e sono omologate per il funzionamento in zone 0/20. Lo stesso trasmettitore è omologato per le zone 1/21. La versatilità del circuito, con separazione galvanica, consente il funzionamento del sistema di misura senza l’utilizzo dell’alimentatore a sicurezza intrinseca.
CARATTERISTICHE
• Misura di umidità relativa e temperatura
• Visualizzazione opzionale del punto di rugiada e di altri calcoli psicrometrici
• Utilizzo in ambienti a rischio di esplosione
• Uscite analogiche con separazione galvanica
• Funzionamento senza l’utilizzo dell’alimentatore a sicurezza intrinseca
• Sonde intercambiabili in acciaio inox
• Certificazione per due classi di temperatura (T4/T5)
APPLICAZIONI
Locali di stoccaggio, ambito farmaceutico/biotecnologico, zuccherifici e mulini per cereali, centrali elettriche, industria olearia.
HF5-EX-Versione da condotta/parete
Wall version (W)
Duct version (D)
Versione da parete (W)
HC2-IExxx-EX
Versione da condotta (D)
HC2-SM-EX
HC2-IMxxx-EX
Sonda HF5-EX
Installazione a parete
Area non a rischio di esplosione
Zone 1/21
Tipo di sonda HC2-SM-EX
Sonda a cavo per installazioni flessibili
Area non a rischio di esplosione
Zone 1/21
Tipo di sonda
HC2-IMxxx-EX
Cavo da 2/5/10 metri
Sonde da 130/280 mm a vite M16 AC1301-MEX
Abbinabile a
• Software HygroSoft
Dotazione
Zone 0/20
• Certificato di fabbrica, manuale d’istruzioni breve
• Viti per montaggio
Installazione a condotta
Tipo di sonda HC2-SM-EX
Zone 0/20
Passacavo AC1301-MEX
Area non a rischio di esplosione
Zone 1/21
Sonda a cavo filettata per condotti in pressione
Area non a rischio di esplosione
Zone 1/21
Tipo di sonda HC2-IExxx-EX
Cavo da 2/5/10 metri
Filettatura ½“ G/NPT
Zone 0/20
Accessori consigliati
• Cavo di servizio AC3006*
• Accessori di calibrazione
• Filtro di ricambio
• Passacavi AC1301-MEX per montaggio a condotta
* Richiede il software HygroSoft e il cavo di servizio.
INFORMAZIONI TECNICHE
Codice d'ordine
Generale
Sonde compatibili
Parametri calcolati
Materiale housing/Classe IP
Peso
Tempo di avvio
Intervallo di misura
Display
Connessioni elettriche
Alimentazione
Consumo di corrente
Campo di lavoro housing/elettronica
Interfaccia di servizio
Compatibilità
Certificazione EX
Marcatura EX
Uscita analogica
HF520-EX
HygroClip EX
Tutti i parametri psicrometrici
Alluminio (DIN EN 1706 EN AC-AlSi 12 (Fe))/IP66
Versione da parete: 1030 g
Versione per condotto: 1140 g
Standard a freddo <60 s/a caldo <30 s
20…240 s
Opzionale, LCD senza retroilluminazione
Connessioni: morsettiera Ex-e (0.2…2.5 mm2)
Passacavo: 16 x 1.5 (Ø cavo 4.5…7 mm)
10…28 VDC
Avvio 2x24 mA/Funzionamento 2 x20 mA
-40…60 °C senza display
-10…60 °C con display
Interfaccia di comunicazione UART interna (solo al di fuori della zona EX)
CE, UKCA, ATEX, EMC, RoHS
IECEx, UKEX, QPS
II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb
II 2(1) D Ex tb [ia Ga] IIIC T80°C Db
Numero 2
Corrente
4…20 mA, a 2 fili
Separazione galvanica Sì
Carichi ammessi
500 Ω
Precisione a 23 °C <20 µA
Codice d'ordine
Generale
Sonde compatibili
Materiale housing/Classe IP
Sonda a cavo
Marcatura EX
Misura dell’umidità
Sensore
HC2-SM-EX/HC2-IM-EX/HC2-IE-EX/HC2-LDP-EX
HygroClip EX
Acciaio inox/IP66
2/5/10 metri
II 1/2 G Ex ia IIC T5 Ga/Gb
II 1/2 D Ex ia IIIC T80°C Da/Db
HC2-SM/IM/IE-EX: HYGROMER® IN-1 ROTRONIC
Calibrazione Non attraverso il menu Strumenti (solo al di fuori della zona EX con HW4 + AC3001)
Campo di misura
0…100 %UR
Precisione a 23 °C ± 0.8 %UR
Misura della temperatura
Sensore
Campo di misura
HC2-SM/IM/IE-EX: Pt100 Classe A
-40...60 °C (T5)/-40...85 °C (T4)
Precisione a 23 °C ± 0.1 °C
Accessori
Elemento filtrante
SP-FN15, filtro in acciaio sinterizzato
Passacavi AC1301-MEX per montaggio a condotta e sonda a cavo (IM)
Software
Umidità e Temperatura
Temperatura
Pressione differenziale
CO 2
Applicazioni
Rotronic Monitoring system – RMS
Servizi
Teoria
Video sul sistema RMS universale Volete approfondire l’argomento? Inquadrate il QR code per saperne di più!
RMS – per qualsiasi applicazione
Rotronic Monitoring System è un sistema modulare composto da elementi hardware e di un software server. È in grado di garantire massima flessibilità di installazione ed un’eccezionale disponibilità dei dati durante il funzionamento. I data logger registrano tutte le misure rilevate da sensori propri e terzi e le trasmettono a una banca dati dove vengono salvate tutte le informazioni e rese accessibili a tutti gli utenti, indipendentemente dal dispositivo attraverso cui vi accedono (che sia PC, Mac, tablet o smartphone).
Flusso di dati
Dispositivi di misura
Il sistema è in grado di leggere gli strumenti di misura Rotronic o altri dispositivi che forniscono dati, come telecamere o sensori di terze parti. In questo modo l'RMS monitora diversi parametri, per un'ampia gamma di applicazioni.
• Strumenti di misura Rotronic
• Strumenti di misura digitali di terze parti (0/1, MODBUS TCP o dispositivi API)
• Strumenti analogici di terze parti 0...1/5/10V o 0/4...20mA, sia a 2 che a 3/4 fili
Data logger
Il data logger registra tutti i dati di misura e li invia al database. In caso di interruzioni nella connessione, il logger assicura l’integrità dei dati grazie ad una memoria propria, per poi trasmettere i dati mancanti non appena la connessione viene ripristinata.
• Memorizzazione temporanea automatica
• «Back fill» (ripristino) di dati mancanti
• Interfaccia wireless/LAN
• Batteria di riserva
Software / Database
Il database rappresenta il cuore dell’intero sistema di monitoraggio. Contiene tutti i valori di misura del sistema e salva tutte le azioni eseguite. Il software server invia l’allarme agli utenti abilitati e gestisce i diritti d’accesso specifici per ciascun utente.
• Database SQL
• Soluzione cloud (possibilità di validazione)
• Soluzione on-premis/server (possibilità di validazione)
Valori di output
È possibile accedere al database utilizzando smartphone, tablet e tutti i PC dotati di un browser web. La visualizzazione e la segnalazione di allarme sono così possibili in tutto il mondo e su tutte le piattaforme più comuni.
• Monitoraggio in tempo reale
• Supporto di tutti i browser comuni
Ambiente di rete
RMS SaaS Database/software su server host
Sicurezza IT Conforme a ISO 27001
Rete mobile Smartphone
Service provider Allarme telefonico
Allarme e report
Sede della produzione/del magazzino locale Router
RMS on-premise Database/software su server locale
Software di terzi* * attraverso API e OPC
Regolamenti
Accesso ai dati Router
Rete wireless* * attraverso API
WiFi logger
Mini logger
Modulo di uscita/ingresso
Guida DIN Data logger Quadro elettrico
Spia di allarme
Logger da parete
Gateway wireless
Logger da parete
Convertitore RMS per strumenti Rotronic
Convertitore RMS per dispositivi non RMS (Modbus TCP)
Software di monitoraggio
Il software server RMS soddisfa tutti i requisiti per un monitoraggio di tipo server-based. Il software è collegato ad un database che archivia tutti i dati di misura e le azioni del sistema. In questo modo, disponendo di un collegamento a Internet, è possibile accedere ai dati in qualsiasi parte del mondo ci si trovi attraverso tutte le piattaforme più comuni.
Cronologia dei dati
Il software consente l’accesso in qualsiasi momento a tutti i dati della cronologia, garantendo così la tracciabilità richiesta dalle norme FDA e requisiti GxP. Con questi dati è possibile generare un documento in formato PDF e un rapporto completo che li raccolga.
• Chart (grafico)
• Tabella
• Layout
• Dashboard
• Eventi (Audit Trail)
• Analisi
• Reporting (PDF & CSV)
Allarmi
Che si tratti di chiamate vocali, e-mail, SMS o attivazione di relè di allarme, l'RMS fornisce chiare funzioni di allarme e registra tutti gli eventi in un database.
• Messaggi di errore
• Avvisi
• Messaggi del sistema
• Promemoria
• Allarmi
Validazione premendo un pulsante
RMS consente la convalida con la semplice pressione di un pulsante. Il sistema controlla automaticamente l'integrità dei dati attraverso un autotest, commutando tutti i moduli di ingresso nei vari stati e verificando gli allarmi corrispondenti. Il software genera quindi un rapporto di convalida completo per l'intero sistema.
• I documenti di validazione sono conformi ai requisiti GAMP5 (vedere le linee guida Rotronic per la validazione sul sito Internet Rotronic)
Semplice User Management
La funzione di gestione intelligente degli utenti consente di assegnare a ciascun utente diritti diversi in base ai gruppi di dati. Ad esempio, un utente può avere accesso in sola lettura al gruppo di dati A, mentre può avere accesso in scrittura al gruppo di dati B.
Analisi dati
I rapporti possono essere generati in qualsiasi momento per l'analisi dei dati. I rapporti possono essere personalizzati e visualizzati secondo le necessità, sia per la traccia di controllo che per i dati di misura. Tutti i rapporti possono essere documentati e rivisti da un secondo utente del sistema.
• Grafici e tabelle (PDF o CSV)
• Dati statistici (Min./Max./Media/Scostamento standard)
• MKT: Mean Kinetic Temperature
• Audit trail
Allarme
Calcoli Cp e CpK
• Rapporti di rilascio e certificazione dei lotti
• Rapporti di caratterizzazione dell'area e del dispositivo (mappatura)
Gestione della manutenzione del sistema
• Il sistema RMS richiederà una manutenzione regolare per essere conforme alle normative GxP
• Tracciare tutte le attività di manutenzione all'interno dell'audit trail di RMS per garantire che il sistema funzioni sempre al meglio.
Gestione della calibrazione
RMS è impostato per essere un sistema di gestione delle calibrazioni qualificato:
• Notifiche di promemoria della calibrazione (e-mail, SMS o telefonate)
• Cronologia delle tarature (panoramica dei passaggi/fallimenti con i dati dell'utente)
• Certificati di taratura in formato PDF
• Possibilità di regolare i dispositivi RMS nativi (correzioni di offset)
Prodotti software RMS
Il software RMS è stato sviluppato nel rispetto delle linee guida FDA e GAMP5.
Tipo
Versione
Vista di grafici e tabelle
Vista del layout
Vista del dashboard
Archiviazione dati
Audit trail
Calibrazione/Regolazione
Validazione
del server RMS
(SaaS – Software as a Service)
RMS-HCD
La sonda digitale si distingue per le massime prestazioni. Le caratteristiche essenziali sono il consumo ridottissimo, la massima precisione e i risultati di misura nell’arco di 50 ms. Questo grazie alla nuova tecnologia AirChip4000, che, in abbinamento al sensore HYGROMER ® HT-1, garantisce la massima efficenza
CARATTERISTICHE
• Misura dell'umidità relativa e della temperatura
• Precisione, ripetibilità e stabilità a lungo termine straordinarie
• Tecnologia avanzata per alloggiamento e struttura della sonda
• Compatibilità con data logger RMS e software RMS
• Consumo ridotto
Codice RMS-HCD-S (nera) RMS-HCD-S3 (bianca)
Specifiche generali
RMS-HCD-IC102 (Sonda industriale, cavo da 2 m)
Campo di misura -40…+85 °C -100…200 °C 1 (Sensor head)
Precisione a 23 °C ±0,8 %UR ±0,1 °C
Stabilità a lungo termine <1 %UHR / anno
τ 63 <15 s senza filtro (temperatura e umidità)
Dettagli sull'elettronica
Intervallo di temperatura -40…+85 °C
Campo di umidità relativa 0…100 %UR
Dettagli del sensore
Materiale PC, PPS, acciaio inox 1.4301
Involucro della custodia Sì
Diametro Ø15 mm
Lunghezza 108 mm 144mm
Grado di protezione IP IP65 (except sensor area)
Connettore Standard Rotronic 7-pin connector
Sensor details
Temperature sensor PT 1000, Class 1/3 B PT 100, Class 1/3 B
Sensore di umidità HYGROMER HT-1
Durata della batteria RMS-LOG-868/915/L: @60 s 240 d
1 Carico di punta: 100 h. Carico continuo massimo consentito: 190 °C.
Abbinabile a
• RMS-LOG-L/RMS-LOG-868/RMS-LOG-915
• AC3001 Dotazione
• HygroClip DIGITAL
• Manuale di istruzioni breve
• Certificato di calibrazione
RMS-HCD-S
RMS-HCD-IC102
RMS-TCD-S-001
La sonda digitale RMS-TCD-S-0001 è stata progettata per tutte le applicazioni di temperatura in cui precisione e intercambiabilità sono fondamentali. La sonda di temperatura è collegata a un cavo di 2 m per garantire flessibilità e facilità d'uso durante la calibrazione.
CARATTERISTICHE
• Eccezionale accuratezza, ripetibilità e stabilità a lungo termine
• Alloggiamento e struttura avanzati della sonda
• Compatibile con i data logger RMS e il software RMS
• Basso consumo energetico e comunicazione digitale
• Possibilità di sostituzione a caldo, per garantire tempi di inattività minimi o nulli
• Sostituzione automatica del numero di serie documentata all'interno della traccia di controllo RMS
Codice ordine RMS-TCD-S-001
Specifiche generali
Campo di misura -200...200 °C
Precisione ±0.25 °C a -50…85 °C
Stabilità a lungo termine ±0.5 °C/anno
T63 90 s
Dettagli sull'elettronica
Intervallo di temperatura -40…85 °C
Campo di umidità relativa 0…100 %UR
Dettagli sull'alloggiamento
Materiale Policarbonato
Involucro della custodia Sì
Diametro Ø15 mm
Lunghezza 110 mm
Grado di protezione IP IP65
Connettore Connettore standard Rotronic a 7 pin
Dettagli del sensore
Sensore di temperatura a 4 fili PT100 Classe A (DIN EN 60751)
Materiale Acciaio inox – austenitico – 1.4571 (316Ti) bar
Involucro del sensore Sì
Diametro Ø3 mm
Lunghezza 50 mm
Grado di protezione IP IP68
Durata della batteria RMS-LOG-868/915/L: @60 s 240 d
RMS-LOG-L-D: @60s 18 d
Dettagli del cavo
Materiale Perfluoroalcossi alcani (PFA)
Diametro Ø2.2 mm
Lunghezza 2 m
Intervallo di temperatura -190...200°C
Dettagli tecnici
Comunicazione MODBUS RTU
Segnale di uscita UART
Tensione 3.3…5 V
Consumo di corrente ~3.8 mA
Opzione di regolazione 1 Possibilità di regolazione utente a 2 punti
Le sonde di pressione differenziale Rotronic sono particolarmente adatte per camere sterili, sale operatorie ed applicazioni nelle quali anche minime differenze di pressione possono avere conseguenze importanti. Grazie ai nostri due diversi procedimenti di misura (misura di portata massica termica e del potenziale di membrana) offrono la soluzione perfetta per ogni esigenza. Queste sonde possono essere integrate alla perfezione nel sistema RMS insieme ad altri parametri di misura.
CARATTERISTICHE
• Elevata precisione di misurazione e stabilità a lungo termine
• Con compensazione della pressione ambientale
• Ampia gamma di sovraccarico
Codice ordine
Specifiche generali
Campo di misura
PCD-S-Mxx
PCD-S-Fxx
-25...+25 Pa/-50…+50 Pa/-100...+100 Pa / -250...+250 Pa/-500…+500 Pa
Precisione 1 à 23 °C ±1% FS ±1% FS 2
Intervallo di misura 1s sonda/≥10s RMS/1s Modbus
Compensazione del punto zero 4 Automatica, 1 volta per intervallo di misura
Manuale, con tubo flessibile esterno; tramite software RMS 1 Mezzo Aria Aria e gas non aggressivi
Compensazione della pressione ambientale Automatica Non necessaria
Stabilità a lungo termine 3 ±0.1% FSS/anno
Resistenza alla sovrappressione (pressione di scoppio) 5 bar
±2% FSS/anno per sonda ±25Pa
±1% FSS/anno per sonda ±50Pa
±0,5% FSS/anno per sonda ±100Pa
±0,25% FSS/anno per sonde ±2500Pa e ±500Pa
0.7 bar
Perdita di tenuta <180 µl/min. 0 µl/min.
Intervallo di misura 1s sonda/≥10s RMS/1s Modbus
τ 63 <1 s
Dettagli sull'elettronica
Intervallo di temperatura -20…+80°C (0…+70°C temp.-comp.)
Campo di umidità relativa 0…95 %rh non-condensing
Dettagli del cavo
Materiale Policarbonato (housing)/Acciaio INOX DIN 1.4305 dadi, raccordi)
Involucro della custodia Sì
Diametro Ø32 mm
Lunghezza 87 mm
Raccordi a pressione Raccordo per tubo flessibile interno Ø 4 mm x 10 mm
Classe di protezione IP IP65
Connectore Connettore standard Rotronic a 7 pin
Classe antincendio Conforme UL94-HB
Peso 60 g
Dettagli del sensore
Tipo di sensore Flusso di massa termico Membrana
Durata delle batterie
Dettagli tecnici
LOG-868/915 350d @ 60s intervalli
LOG-L 395d @ 60s intervalli
Comunicazione MODBUS RTU
Segnale di uscita UART
Tensione 3.3...5.5 VDC
LOG-868/915 650d @ 60s intervalli
LOG-L 840d @ 60s intervalli
Consumo di corrente 30 mA (avg.) 12 mA (avg.)
Regolazione Regolazione/calibrazione di fabbrica: 5 punti
1 Vi invitiamo a consultare il manuale dello strumento per maggiori dettagli.
2 Per assicurare la massima precisione, Rotronic consiglia vivamente di effettuare una compensazione del punto zero dopo l'installazione e l'avvio iniziale, e di ripetere questa compensazione una volta all'anno. In caso di ambienti aggressivi/mezzi gassosi si consiglia di effettuare la compensazione del punto zero più frequentemente. Vi invitiamo a consultare il manuale dello strumento per maggiori dettagli.
3 Fortemente riducibile attraverso una compensazione del punto zero del RMS-PCD-S-Mxx (sensore a membrana).
4 Si consiglia di regolare il punto zero dopo ogni modifica dell'installazione o cambio di posizione.
Dotazione
• Sonda di pressione differenziale
• Certificato di calibrazione
• Manuale di istruzioni breve
• Supporto a parete
• Tubo a pressione corto interno Ø 4mm x 10cm (solo PCD-S-Mxx)
Ø 32 mm
87 mm 76 mm
CCA-S-20X-SET
La sonda analogica CCA-S-20X ricorre alla tecnologia NDIR per la misurazione dell'anidride carbonica (CO2). È stata sviluppata con un rivelatore a infrarossi piroelettrico a doppia tecnologia di compensazione della temperatura e un sensore integrato di temperatura a semiconduttore, per ottenere massima precisione e ridurre al minimo la deriva. Grazie al convertitore con alimentazione di tensione (SET CCA-S-20X), il segnale viene trasformato a 4...20 mA.
CARATTERISTICHE
• Idoneo a incubatrici: 37 °C, 95 %rF und 5 %CO2
• Sonde intercambiabili
• Precisione campo di misura ±0,1 °C
Principio di misura
Specifiche generali
Principio di misura
Parametri di misura
CCA-S-20X-SET
All'infrarosso (NDIR)
Concentrazione di anidride carbonica (%)
Precisione ±10% del valore di misura
Mezzo Aria e gas non aggressivi
Stabilità a lungo termine ±0,24% CO2/anno
Dipendenza dalla temperatura ±10% del valore di misura
Dipendenza dalla pressione ±0,15% del valore di misura/hPa
Campo di misura
Campo di lavoro
Condizioni di conservazione
Tempo di avvio
Alimentazione
Requisiti alimentatore
Segnale di uscita
Standard
Conformità
Housing/Parti meccaniche
0…20% CO2
-20…50 °C/0…95 %UR, 700…1200 hPa
-20…30 °C/0…95 %UR
60 s
CCA-S-20X : 3...5 V cc/80 ml
Set CCA-S-20X : 24 V cc/150 mA
100…240 VAC/50…60 Hz/0.3 A
4...20 mA (SET CCA-S-20X)
0,4...2,0 V (CCA-S-20X solo sensore)
FDA CFR21 Part 11/GAMP5
Materiale housing Policarbonato (housing)
Acciaio inox DIN 1.4305 (dado)
Classe antincendio Conforme UL94-HB
Dimensioni
Sensore: 32 mm X 87 mm
Box convertitore: 100 mm x 77 mm x 40 mm (LxLxA)
Grado di protezione IP IP40
Peso 55 g sensore
200 g box convertitore
Abbinabile a
• Ingresso analogico
• Sensore di CO2
RMS-MADC-868/915-A
RMS-ADC-L-R
CCA-S-20X
• Software On-Premise RMS RMS-WEB
• Soluzioni SaaS RMS RMS-CLD
Dotazione
• CCA-S-20X
• Alimentazione
• Box convertitore
• E2-01XX
Fig.: SET CCA-S-20X
76 mm Ø 32 mm
Data logger RMS da parete
Il data logger è il modulo flessibile tra sonda e database nel sistema di monitoraggio Rotronic Monitoring System. Salva 44.000 coppie di valori di misura rilevate inviandole al database RMS tramite interfaccia LAN o wireless. Garantisce la protezione dati assoluta, anche se nel frattempo dovessero verificarsi guasti all'alimentazione e alla comunicazione.
CARATTERISTICHE
• Memoria da 44.000 punti dati, compresa la marca temporale 24VDC, PoE e batterie di backup LAN o wireless (ISM868MHZ o ISM915MHz)
• A prova di blackout grazie alla batteria interna
• Interfaccia wireless o LAN
Codice di ordinazione
Specifiche generali
Parametri di misura
Campo di lavoro
Condizioni di conservazione
RMS-LOG-L
RMS-LOG-868
RMS-LOG-915
Umidità e temperatura, CO2, pressione differenziale, LDP
-40…70 °C/0…100 %UR
-40…30 °C/0…95 %UR
Altitudine massima di impiego 2000 m s.l.m.
Alimentazione
Requisiti alimentatore
Durata delle batterie
Dati specifici degli strumenti
Intervallo di misura
24 VDC ±10 %/<100 mA
Batteria: RMS-BAT (2xAA, LiSocl2)
PoE: 802.3af-2003, Classe 1
24 VDC ± 10%/4 W nominali/ <15W a potenza limitata
3 anni (a 23 °C, intervallo di misura 1 min, sonda HCD-S)
Da 10 s a 15 min
Tempo di avvio < 10 s
Interfaccia
Ethernet ISM 868 MHz ISM 915 MHz
Portata wireless nell'edificio - 20…50 m 15…25 m
Protocolli
HTTP/MODBUS TCP
Requisito cavo Ethernet Min. Cat 5, S-FTP, max. 30 m
Standard
Conformità
Alloggiamento/Meccanica
FDA CFR21 Part 11/GAMP5
Materiale housing ABS
Classe antincendio UL94 –V2
Dimensioni 105 x 113 x 38 mm
Grado di protezione IP IP65
Peso 200 g
Abbinabile a
• HygroClip DIGITAL HCD/PCD/CCD
• RMS-Gateway RMS-GW-868/915
• Software On-Premise RMS RMS-WEB
• Soluzioni SaaS RMS RMS-CLD
Dotazione
• Data logger
• 2 batterie
• Supporto a parete
• Manuale di istruzioni breve
• 2 viti e 2 tasselli
Data logger RMS con Display
Il data logger RMS-LOG-L-D salva fino a 44.000 coppie di valori di misura rilevate inviandole al database RMS tramite interfaccia LAN o wireless. Grazie alla propria autonomia di funzionamento il data logger è in grado di visualizzare valori di misura aggiornati e di segnalare allarmi visivi e acustici, anche se nel frattempo vengono a mancare alimentazione di corrente e comunicazioni.
CARATTERISTICHE
• 44.000 punti dati in memoria, compresa la marca temporale 24VDC, PoE e batterie di backup
Display a colori e allarme acustico
• Allarmi visivi ed acustici
• Autonomia di funzionamento in caso di guasto
• Alimentazione ridondante
Codice d'ordine RMS-LOG-L-D
Specifiche generali
Intervallo di misura Da 10 s a 300 s
Tempo di avvio < 10 s
Compatibilità con il software ≥ V1.3.0, a partire da V2.1 tutte le funzioni
Campo di lavoro -20…70 °C, non condensante
Condizioni di conservazione -20…30 °C, non condensante
Requisiti alimentatore 24 VDC ±10%, minimo 4 W, > 5 W Limited Power Source (fonte di alimentazione limitata)
PoE 802.3af-2003, Classe 1
Dati specifici degli strumenti
Requisito cavo Ethernet Min. Cat 5, S-FTP, max. 30 m
Interfaccia Ethernet
Protocolli HTTP/Modbus TCP
Numero punti di misura 2
Durata delle batterie
(Intervallo di 60 s e 600 s)
HCD-S/HCD-IC: 7 giorni
CCD-S-XXX: 2,4 giorni
PCD-S-XXX: 15 giorni
Capacità di memoria 44.000 coppie di valori di misura
Standard
Conformità FDA CFR21 Part 11/GAMP5
Materiale di saldatura Senza piombo/conformità RoHS
Housing/Meccanica
Materiale housing PC. ABS
Dimensioni 105 x 113 x 38 mm
Grado di protezione IP IP65
Classe antincendio UL94-V2
Peso 240 g
Abbinabile a
• HygroClip DIGITAL HCD/PCD/CCD
• Software On-Premise RMS RMS-WEB
• Soluzioni SaaS RMS RMS-CLD
• Autonomia di funzionamento ed allarmi acustici a partire da V2.1
• Data logger, con morsetti
• Manuale di istruzioni breve
• 2 batterie
• Certificato
• Nastro a strappo
Dotazione
RMS-LOG-T30-L/868/915
Il data logger RMS-LOG-T30 dispone di due convertitori analogico-digitali integrati, ai quali si possono collegare due sensori PT100 per una misura di temperatura estremamente precisa. Con una regolazione su 1 o 2 punti è possibile migliorare la precisione di misura del data logger con PT100. Il data logger salva 44.000 coppie di valori di misura, inviandole al database RMS tramite interfaccia LAN o wireless.
CARATTERISTICHE
• Salvataggio di max. 44.000 coppie di valori di misura
• 2 Collegamenti sensori PT100
• Tecnica a 2, 3 o 4 fili
• Precisione campo di misura ±0,1 °C
Codice di ordinazione
Specifiche generali
Parametri di misura
Numero punti di misura
Precisione1 (a 23 °C, senza PT100)
Campo di lavoro
Condizioni di conservazione
Alimentazione
Requisiti alimentatore
Dati specifici degli strumenti
Intervallo di misura
T30-L
T30-868
Misura RTD a 2, 3 e 4 fili
2 Sonde PT100
±0,1 °C (da -100 °C a 200 °C)
±0,2 °C (da -200 °C a 850 °C)
-40…70 °C/0…100 %UR
-20…30 °C/0…95 %UR
T30-915
24 VDC ± 10%/<100 mA/PoE: 802.3
af-2003, classe 1
24 VDC ±10%/>4 W/a potenza limitata
Da 10 s a 15 min
Durata della batteria (a 23 °C, intervallo di 60 s) 3 anni 2,4 anni 2,4 anni
Interfacce Ethernet ISM 868 MHz ISM 915 MHz
Portata wireless nell'edificio - 20…50 m 15…25 m
Compatibilità con il firmware RMS-GW-xxx - V2.1 V2.1
Compatibilità con software ≥ V1.3.0
Protocolli
HTTP/MODBUS TCP (T30-L)
Requisito cavo Ethernet Min. Cat 5, S-FTP, max. 30 m
Standard
Conformità
Housing/Meccanica
Materiale housing
FDA CFR21 Part 11/GAMP5
PC, ABS
Classe antincendio UL94-V2
Dimensioni 105 x 113 x 38 mm
Grado di protezione IP IP65
Peso
240 g
1 Per migliorare la precisione di misura quando si impiegano il data logger e il PT100, è possibile effettuare una regolazione su 1 o 2 punti. Per il calcolo della precisione totale dello strumento RMS-LOG-T30 si devono aggiungere tutte le variabili.
Abbinabile a
• RMS-Gateway RMS-GW
• Software On-Premise RMS RMS-WEB
• Soluzioni SaaS RMS RMS-CLD
• Sonda PT100 T30-000X
Dotazione
• Data logger
• 2 batterie
• Supporto a parete
• Manuale di istruzioni breve
• 2 pressacavi M12 x 1,5
Mini logger RMS
Il mini data logger wireless è il conveniente data logger del sistema di monitoraggio Rotronic. Il suo housing ridotto e l’interfaccia wireless lo rendono un data logger ideale per il monitoraggio flessibile. Il mini logger è disponibile con diverse versioni di sensori: sensore di temperatura integrato (NTC), sensore di temperatura esterno (NTC), luminosità, misura della tensione, misura della corrente o contatto ON/OFF digitale. Una tale versatilità consente di monitorare frigoriferi, incubatrici nonché contatti porta e strumenti analogici di terze parti
CARATTERISTICHE
• Salva fino ad un massimo di 10.000 valori di misura
• A prova di blackout grazie alla batteria interna e al monitoraggio
• Durata della batteria max. 2,5 anni
• A seconda della versione misura temperatura, corrente, tensione, luminosità, oppure monitora un ingresso di commutazione digitale
• Banda ISM 868 MHz/915 MHz
Codice di ordinazione
Specifiche generali
MS-MLOG-XXX-XXX
RMS-MDI-XXX
RMS-MADC-XXX-X
RMS-MLOG-BT-XXX
RMS-MLOG-B-XXX
Capacità di memoria 10.000 valori di misura 13.000 coppie di valori di misura
Campo di lavoro (elettronica) -30...85 °C/0...100 %UR -40…85 °C/0…100 %UR
Durata delle batterie a 23 °C, intervallo 1 min 2,2 anni 2,5 anni
Classe di protezione IP IP65 IP30 (B), IP65 (BT)
Pressione del campo di lavoro 300…1100 hPa
Condizioni di conservazione -30...30 °C/0...95 %UR
Batteria 1x RMS-BAT
Intervallo di misura Da 10 s a 15 min (a seconda del software)
Specifiche wireless
Interfaccia wireless ISM 868 MHz ISM 915 MHz
Portata wireless nell'edificio 20…50 m 15…25 m
Standard
Conformità FDA 21 CFR Part 11 / GAMP5
Housing/Meccanica
Materiale housing ABS
Dimensioni 83 x 29 x 29 mm
Classe antincendio UL94-V2
Parametri di misura
RMS-MLOG-B-XXX
RMS-MLOG-BT-XXX
RMS-MLOG-T--XXX
RMS-MLOG-T10-XXX
Temperatura e umidità
Temperatura e pressione ambiente
Temperatura
Temperatura con sonda esterna (NTC)
RMS-MADC-XXX-V (0...10 V) Corrente
RMS-MADC-XXX-A (0...20 mA)
Ingresso tensione
RMS-MDI-XXX Ingresso digitale
RMS-MLOG-LGT-XXX Illuminazione
Abbinabile a
• Sonda di temperatura
• RMS-Gateway
• Software server RMS
• Cloud RMS
T10-xxxxx
RMS-GW-868/915
RMS-WEB
RMS-CLD Dotazione
• Data logger
• Batteria
• Supporto a parete
• Manuale di istruzioni breve
• 2 viti e 2 tasselli
RMS-LOG-W-(T10)-D
Il data logger WiFi, grazie al suo design portatile, all'ampio display e all'interfaccia WiFi, è la soluzione ideale per diverse applicazioni in diversi ambienti. Consente un monitoraggio preciso di frigoriferi, incubatrici, camere bianche, produzione alimentare e farmaceutica, magazzini e sistemi HVAC. Il data logger WiFi garantisce l'archiviazione e la trasmissione sicura dei dati, eseguendo misurazioni a intervalli fissi e compensando le lacune di dati utilizzando la memoria interna e l'alimentazione esterna.
CARATTERISTICHE
• Salvataggio fino a 44.000 coppie di valori misurati
• A prova di guasto, grazie alla batteria interna
• Standard WiFi IEEE 802.11b/g/n
• Compatibile con RMS-App e RMS Cloud e on-premis
• Conforme a FDA CFR 21 Parte 11/GAMP5
Codice di ordinazione
Specifiche generali
RMS-LOG-W-D
Parametri di misura Umidità e temperatura, CO2, pressione differenziale
Capacità di memoria 44’000 valori misurati
RMS-LOG-W-T10-D
Temperatura
Precisione Dipendente dalla sonda Dipendente dalla sonda
Campo di lavoro -30...85 °C 0...100 %UR
Condizioni di conservazione -30...80 °C 0...100 %UR
Alimentazione 4,8…6,5 V USB-C o batteria (4xAA 1,5 V – Energizer L91 AA Ultimate Lithium)
Dati specifici degli strumenti
Intervallo di misura 10 s a 15 min.
Interfacce WiFi (2.4 GHz)
Compatibilità App RMS con software RMS Protocolli HTTPS
Standard
Conformità
FDA CFR21 Part 11/GAMP 5
Standard WiFi IEEE 802.11b/g/n
Sicurezza WPA-PSK e WPA2-PSK
Housing/Meccanica
Materiale alloggiamento ABS/PC
Classe antincendio Housing UL94
Dimensioni 74 x 120 x 35 mm
Grado di protezione IP IP65
Peso 174 g con supporto a parete, senza batterie
Abbinabile a
• Sonda di temperatura T10-XXXXX
• HygroClip Digital HCD/PCD/TCD/CCD
• RMS-App
• Software RMS in sede RMS-WEB RMS-CLD
• Soluzioni SaaS RMS RMS-CLD
• Alimentatore e cavo USB PSU-USB-C
• Tampone termico RMS-TD-0002
Dotazione
• Data logger
• Supporto a parete
• Guida di installazione rapida
• Set di viti e tasselli
Gateway RMS
Il gateway costituisce l'interfaccia tra il data logger wireless e il software del server. Esso può gestire contemporaneamente max. 60 data logger e riunisce tutti i valori di misura dei data logger wireless, inoltrandoli al software del server. Se nella stessa rete si utilizzano più gateway, questi avranno una configurazione ridondante. Se si guasta un gateway, i valori di misura vengono inviati automaticamente al software del server attraverso un altro gateway.
CARATTERISTICHE
• Collega contemporaneamente 60 data logger wireless
• 5 canali wireless per un funzionamento in parallelo e ridondante
Codice di ordinazione RMS-GW-868
Specifiche generali
Campo di lavoro -40…70 °C/0…100 %UR
Condizioni di conservazione -40…30 °C/0…95 %UR
Altitudine massima di impiego 2000 m s.l.m.
RMS-GW-915
Alimentazione 24 VDC ± 10%/<100 mA/PoE: 802.3 af-2003, classe 1
Requisiti alimentatore 24 VDC ± 10%/4 W nominali/<15W a potenza limitata
Dati specifici degli strumenti
Intervallo di misura Da 10 s a 15 min
Tempo di avvio < 10 s
Interfaccia Ethernet e ISM 868 MHz Ethernet e ISM 915 MHz
Portata wireless nell'edificio 20…50 m 15…25 m
Protocolli HTTP
Requisito cavo Ethernet Min. Cat 5, S-FTP, max. 30 m
Standard
Conformità FDA CFR21 Part 11/GAMP5
Housing/Meccanica
Materiale housing ABS
Classe antincendio UL94 –V2
Dimensioni 105 x 113 x 38 mm
Grado di protezione IP IP65
Peso 200 g
Abbinabile a
• Data logger RMS RMS-LOG
• Mini logger RMS RMS-MLOG
• Display RMS RMS-D
• Software On-Premise RMS RMS-WEB
• Soluzioni SaaS RMS RMS-CLD
Dotazione
• Gateway
• Supporto a parete
• Manuale di istruzioni breve
• 2 viti e 2 tasselli
Display RMS
Il display LAN è completamente configurabile e può essere posizionato in modo ottimale come display remoto, dove meglio si adatta all'osservatore. Può visualizzare i valori misurati, gli stati e gli allarmi dei prodotti RMS. Il display può visualizzare fino a quattro valori misurati, di cui due alla volta. Se si selezionano più di due valori, il display scorre i valori selezionati ogni 5 secondi.
CARATTERISTICHE
• Visualizzazione di un massimo di 4 valori di misura
• Regolazione automatica della retroilluminazione in condizioni di allarme
Specifiche generali
Descrizione Display RMS
Visualizzazione dei punti di misura Fino a 4 punti di misura
Il data logger RMS-ADC-L-R dispone di due convertitori analogico-digitali integrati, ai quali si possono collegare due sensori per la misurazione analogica estremamente precisa. Il data logger salva 44.000 coppie di valori di misura, inviandole al database RMS tramite interfaccia LAN.
CARATTERISTICHE
• 2 ingressi analogici del sensore
• Varie configurazioni: 0...1/5/10 V and 0/4...20 mA
• Precisione campo di misura ±0,03% f.s.
Codice di ordinazione
Specifiche generali
RMS-ADC-L-R
Intervallo di misura Da 10 s a 15 min
Tempo di avvio < 10 s
Compatibilità con il software ≥ V1.3.0
Protocolli
HTTP/MODBUS TCP
Requisito cavo Ethernet Min. Cat 5, S-FTP, max. 30 m
Campo di lavoro -40…70 °C, non condensante
Condizioni di conservazione -20…30 °C, non condensante
Sensore alimentazione (Vex) 24 V/80 mA max.
Consumo < 160 mA
Requisiti alimentatore 24 Vcc ±10%, 4 W minimi, > 5 W a potenza limitata
PoE
Standard
Conformità
802.3af-2003, Classe 1
FDA CFR21 Part 11/GAMP5
Saldatura Senza piombo/Conforme a RoHS
Dati specifici degli strumenti
Precisione ± 0,03% full scale
Precisione temperatura ± 0,02% full scale/°C
Resistenza di misura/Carico
25 kΩ in ingresso tensione
250 Ω in uscita tensione
Numero punti di misura 1 o 2 ingressi analogici
Campi di misura
Capacità di memoria
Qualità del sensore
Housing/Meccanica
Materiale housing
0...1 V, 0...5 V, 0...10 V, 0...20 mA e 4...20 mA
44.000 coppie di valori di misura
• Rilevazione dell'interruzione del sensore (loop aperto)
• Rilevazione di sovraccarico
• Rilevazione di carico insufficiente a 4...20 mA
PC. ABS
Dimensioni 110 x 119 x 22,5 mm
Grado di protezione IP IP20
Classe antincendio UL94-V0
Peso 125 g
Abbinabile a
• Software On-Premise RMS ≥ V1.3.0 RMS-WEB
• Soluzioni SaaS RMS ≥ V1.3.0 RMS-CLD
101 mm 22.5 mm 1 19 mm
Dotazione
• Data logger, con morsetti
• Manuale di istruzioni breve
• Certificato
RMS-DI-L-R
Il modulo di ingresso digitale salva tutti i dati di misurazione in base all'evento e li invia al database via Ethernet. Il tempo di impulso minimo è 100 ms. In caso di interruzioni nella connessione, il modulo assicura l'integrità dei dati grazie ad una memorizzazione temporanea, per poi fornire i dati mancanti non appena la connessione viene ripristinata. Lo strumento può contare su una batteria che garantisce la registrazione dei dati di misurazione anche nel caso di un'interruzione dell'alimentazione elettrica esterna.
CARATTERISTICHE
• Due canali di ingresso
• Registrazione di un massimo di 75.000 valori di misura
Codice di ordinazione RMS-DI-L-R
Specifiche generali
Numero di ingressi
Campo di lavoro
2 ingressi digitali indipendenti
-40…70 °C/0…100 %UR non condensante
Condizioni di conservazione -40…30 °C/0…95 %UR
Altitudine massima di impiego 2000 m s.l.m.
Alimentazione 24 VDC ±10 %/<100 mA
PoE: 802.3 af-2003, Classe 1
Requisiti alimentatore 24 VDC ±10 %/4 W nominali /<15 W a potenza limitata
Tipo di batteria RMS-BAT
Durata della batteria 3 anni a 23 °C
Dati specifici degli strumenti
Frequenza di ingresso Max 0,833 Hz, o 1,2 s
Riconoscimento impulsi >100 ms (periodico > 1,2 s)
Circuito input Livello logico: 0 V/5-24 V
Soglia di scatto: ~3,77 V
Consumo di corrente: <1 mA
Circuito reed Carico max. in ingresso 100 kΩ
Lunghezza cavo max. in ingresso <3 m
Intervallo di misura In base all'evento e intervallo (da 10 s a 15 min)
Capacità di memoria 75.000 coppie di valori di misura
Interfaccia Ethernet
Protocolli HTTP
Standard
Conformità
Housing/ Meccanica
FDA CFR21 Part 11/GAMP5
Materiale housing Policarbonato (PC)
Classe antincendio UL94-V0
Dimensioni 89,7 x 62,2 x 108 mm
Grado di protezione IP IP20
Peso 206 g
Abbinabile a
• Software di config. RMS-Konfig
• Software On-Premise RMS RMS-WEB
• Soluzioni SaaS RMS RMS-CLD
Dotazione
• Modulo digitale
• 2 batterie
• Supporto a parete (housing da parete)
• Manuale di istruzioni breve
• 2 viti e 2 tasselli
RMS-DO-L-R
Il modulo di uscita digitale viene utilizzato per visualizzare informazioni, attivare allarmi e controllare eventi. I relè possono essere monitorati o configurati tramite Modbus TCP o il software RMS. All'interno del software RMS è possibile definire condizioni per attivare le uscite di conseguenza.
CARATTERISTICHE
• Due canali di uscita
Codice di ordinazione RMS-DO-L-R
Specifiche generali
Numero di uscite 2 indipendenti dalla polarità
Campo di lavoro
-40…70 °C/0…100 %UR non condensante
Condizioni di conservazione -40…30 °C/0…95 %UR
Altitudine massima di impiego 2000 m s.l.m.
Alimentazione 24 VDC ±10 %/<100 mA
PoE: 802.3 af-2003, Classe 1
Requisiti alimentatore 24 VDC ±10 %/4 W nominali /<15 W a potenza limitata
Dati specifici degli strumenti
Interfaccia
Segnale digitale/con separazione galvanica
Potere di commutazione relè 50 VAC (picco) 1 A/50 VDC/1 A, indipendente dalla polarità
Uscite in tensione (VEX) 24 VDC (Nota: la corrente massima disponibile dipende dall'alimentatore esterno collegato)
Lunghezza cavo max. in ingresso <3 m
Intervallo di misura 10 s
Interfaccia Ethernet
Protocolli HTTP
Standard
Conformità FDA CFR21 Part 11/GAMP5
Housing/ Meccanica
Materiale housing Policarbonato (PC)
Classe antincendio UL94-V0
Dimensioni 89,7 x 62,2 x 108 mm
Grado di protezione IP IP20
Peso 155 g
Abbinabile a
• Software di config. RMS-Konfig
• Software On-Premise RMS RMS-WEB
• Soluzioni SaaS RMS RMS-CLD
• Modulo digitale
• Supporto a parete (housing da parete)
• Manuale di istruzioni breve
• 2 viti e 2 tasselli
Dotazione
RMS Convertitore
Il convertitore RMS facilita la perfetta integrazione dei dispositivi e delle reti esistenti nell'RMS. Come interfaccia, raccoglie i dati dai dispositivi digitali e li trasmette al software server RMS o al database MS SQL. Inoltre, è possibile integrare dispositivi digitali di terze parti che utilizzano il protocollo di comunicazione MODBUS TCP; tuttavia, ciò potrebbe richiedere l'assistenza di Rotronic R&D. Ove possibile, Rotronic consiglia di sostituire gradualmente le reti legacy con dispositivi RMS per un'ottimizzazione a lungo termine.
CARATTERISTICHE
• Integra gli strumenti digitali senza soluzione di continuità nel sistema RMS
• Integra gli strumenti digitali Rotronic nel sistema RMS
• Nessuna perdita di accuratezza grazie ai convertitori A/D, visualizzazione di un massimo di 5 valori decimali
Codice di ordinazione Convertitore RMS
Specifiche generali
Numero di punti di misura Integrazione fino ad un massimo di 100
Campo di lavoro -0 .. 50 °C/0 .. 95 %UR
Condizioni di stoccaggio -0 .. 50 °C/0 .. 95 %UR
Alimentazione elettrica 5 VDC (adattatore di rete universale incluso)
• Contatore di particelle Tutti con interfaccia Modbus TCP
• Convertitore
• Manuale di istruzioni breve
• Adattatore di rete
• Cavo Ethernet
• Cavo USB
Dotazione
AD-0001
Lo strumento AD-0001 avverte sia visivamente che acusticamente gli utenti di tutti gli allarmi che sono impostati nel Rotronic Monitoring System. Gli allarmi possono essere impostati attraverso lo schema di allarme oltre che attraverso la funzione script (IF/OR/AND/THEN) poi attivati dalle impostazioni delle azioni.
CARATTERISTICHE
• Allarme visivo o acustico diretto
• Allarme tramite soglie o script (IF/OR/AND/THEN)
• LED rosso permanente o lampeggiante
• Buzzer permanente o con tono ad impulsi
Codice di ordinazione AD-0001
Specifiche generali
Campo di lavoro -20...50 °C/0...95 %UR
Condizioni di stoccaggio -0...50 °C/0...95 %UR
Alimentazione elettrica 24 VDC (lo strumento può essere alimentato tramite RMS-DO-L-R)
Luce LED rosso
Suono < 85 dB
Housing/Parti meccaniche
Altezza 154,5 mm senza staffa di montaggio
Diametro 70 mm
Classe di protezione IP IP65
Materiale housing PA e PC
Livello di pressione sonora dB (A)
Abbinabile a
• RMS-DO-L-R
• Dispositivo
RMS-TD-0001
Le linee guida rigorose richiedono un'elevata stabilità della temperatura in molte aree, consentendo solo fluttuazioni minime. Tuttavia, all'apertura della porta del frigorifero si verificano inevitabili fluttuazioni di temperatura, che devono essere tamponate per garantire che la misurazione della temperatura della sonda rifletta accuratamente la temperatura del prodotto. Questo approccio garantisce che la temperatura monitorata sia più stabile e significativa. Il supporto del sensore è completamente tracciabile end-to-end e conforme a tutti i requisiti FDA e GxP.
CARATTERISTICHE
• Assicuratevi che la misura della temperatura sia rappresentativa della temperatura del prodotto con questo buffer di temperatura
• Facile installazione di sonde di temperatura in frigoriferi e freezer
Codice di ordinazione RMS-TD-0001
Specifiche generali
Campo di temperatura -196…40 °C
Bottiglia in PET Polietilene tereftalato (PET)
Staffa di montaggio Polilattato (PLA)
Sabbia Biloxit (certificata)
Dimensioni 34 x 110 mm
Dotazione
• Bottiglia in PET
• Coperchio di tenuta
• Sabbia (ponderata per la bottiglia)
• Due manicotti di centraggio (compatibili solo con sonde da 6 mm di diametro)
• Staffa di montaggio
• Fascette serracavo
Bottiglia in PET Staffa di montaggio
WB-0001
Il WB-0001 rileva la presenza di acqua o di fluidi conduttivi quando il livello del liquido supera le due strisce conduttive sul fondo dell'alloggiamento. In questo caso, vengono attivati avvisi acustici e visivi e un interruttore interno. L'altezza di rilevamento può essere regolata da 0,08 mm a 13,5 mm utilizzando la staffa di montaggio regolabile in dotazione, che può essere fissata a qualsiasi superficie piana utilizzando le strisce adesive o le viti di montaggio fornite.
CARATTERISTICHE
• Rileva le perdite non appena si verificano
• Allarme visivo e sonoro
• Alimentazione a batteria
• Altezza di rilevamento regolabile
• Uscita relè
Codice di ordinazione WB-0001
Specifiche generali
Parametri Acqua o fluidi conduttivi
Campo di lavoro 0…50 °C
Alimentazione Batteria al litio 3V CR2450
Durata della batteria 5 anni in funzionamento a regime stazionario
48 ore in condizione di allarme
Potenza assorbita 0,9 mA in funzionamento a regime stazionario 3,0 mA in condizioni di allarme
Dimensioni 53 x 105,23 x 30,77 mm
Housing ABS e policarbonato
Lunghezza cavo 1,5 m
Classe di protezione IP Resistente all'acqua fino a 3/4 dell'altezza del corpo dello strumento
Peso 137,5 g
Informazioni tecniche/Funzioni
Tipo di interruttore SPST NO SSR
Allarme sonoro Almeno 85 dB a 30 cm di distanza
Allarme visivo LED rosso per livello alto dell'acqua; LED giallo per livello di carica della batteria basso
Abbinabile a
• RMS-MDI-868/915
• RMS-DI-L-R
Dotazione
• 1 batteria al litio CR2450
• Manuale di istruzioni breve
Sonde di temperatura
Il portafoglio RMS per la temperatura copre un'ampia gamma di applicazioni, da quelle che hanno a che fare con il freddo estremo come i serbatoi di azoto liquido e i congelatori criogenici per passare poi ai congelatori, ai frigoriferi e alle celle frigorifere, fino ad applicazioni che implicano "situazioni più calde" come i bagni termostatici, le incubatrici, i forni e le autoclavi. Alcune sonde sono anche progettate per applicazioni specifiche, come il monitoraggio della legionella all'interno delle tubazioni dell'acqua e il monitoraggio della temperatura ambiente.
T10-0001
• Applicazioni: azoto liquido, criogenia…
• Campo di lavoro: -196…-90 °C
• Lunghezza cavo: 2 m
• Diametro sonda: 6-6.15 mm
• Lunghezza sonda: 50 mm
• IP65
• Selezionare NTC T10-0001 in RMS
• Sensore: NTC
T10-0002
• Applicazioni: ghiaccio secco, congelatori…
• Campo di lavoro: -80…150 °C
• Lunghezza cavo: 2 m
• Diametro sonda: 6 mm
• Lunghezza sonda: 50 mm
• IP65
• Selezionare NTC T10-0002 in RMS
• Sensore: NTC
T10-0003/T10-0013/T10-0113
• Applicazioni: congelatori, frigoriferi, celle frigorifere, bagni termostatici, incubatrici, forni...
• Campo di lavoro: -50…120 °C
• Lunghezza cavo: 2 m
• Diametro sonda: 6-6.15 mm
• Lunghezza sonda: 50 mm
• IP65
• Selezionare NTC T10-0003/4 in RMS
• Sensore: NTC
Sonde di temperatura
T10-0005
• Applicazioni: ghiaccio secco, congelatori…
• Campo di lavoro: -90…50 °C
• Lunghezza cavo: 4 m
• Diametro sonda: 6-6.15 mm
• Lunghezza sonda: 50 mm
• IP68
• Selezionare NTC T10-0005 in RMS
• Sensore: NTC
T10-0006
• Applicazioni: congelatori, frigoriferi, celle frigorifere, bagni termostatici, incubatrici, forni...
• Campo di lavoro: -80...150 °C
• Lunghezza cavo: 4 m
• Diametro sonda: 6-6.15 mm
• Lunghezza sonda: 50 mm
• IP65
• Selezionare NTC T10-0002/0006 in RMS
• Sensore: NTC
T30-0001/2
• Applicazioni: criogenia, ghiaccio secco
• Campo di lavoro: -196…260 °C
• Lunghezza cavo: 2 m
• Diametro sonda: 6-6.15 mm
• Lunghezza sonda: 50 mm
• IP68
• Sensore: 4 wire Pt100
T30-0003
• Applicazioni: Standard
• Campo di lavoro: -50…200 °C
• Lunghezza cavo: 2 m
• Diametro sonda: 6 mm
• Lunghezza sonda: 50 mm
• IP65
• Sensore: 4 wire Pt100
T30-0006
• Applicazioni: Standard
• Campo di lavoro: -50…200 °C
• Lunghezza cavo: 4 m
• Diametro sonda: 6 mm
• Lunghezza sonda: 50 mm
• IP65
• Sensore: 4 wire Pt100
Sonde
di temperatura
T30-0010
• Campo di lavoro: -190...200 °C
• Lunghezza cavo: 4 m
• Diametro sonda: 6 mm
• Lunghezza sonda: 50 mm
• IP65
• Sensore: 4 wire Pt100
T30-0012
• Campo di lavoro: -190...260 °C
• Lunghezza cavo: 2 m
• Diametro sonda: 3 mm
• Lunghezza sonda: 50 mm
• IP68
• Sensore: 4 wire Pt100
T30-0013
• Applicazioni: porte
• Campo di lavoro: -50…200 °C
• Lunghezza cavo: 2 m
• Diametro sonda: 6 mm
• Lunghezza sonda: 50 mm
• IP65
• Sensore: 4 wire Pt100
Software
Umidità e Temperatura
Temperatura
Pressione differenziale
CO 2
Applicazioni
Rotronic Monitoring system – RMS
Servizi
Teoria
Video sull’HygroGen2
Volete approfondire?
Allora scansionate il codice QR!
Video sulla mappatura
Volete approfondire?
Allora scansionate il codice QR!
Consulenza GxP
Rotronic è al vostro servizio.
Offriamo servizi di consulenza specializzati in ambito GxP, accompagnandovi in ogni fase del progetto: dalla definizione dei requisiti utente (URS), all’implementazione e al collaudo dei sistemi. Il nostro obiettivo è garantire soluzioni progettuali ottimali, efficienti e su misura. Le esigenze specifiche di ogni applicazione possono richiedere impostazioni e sistemi di misura personalizzati in base alle funzioni. Rotronic, uno dei principali fornitori mondiali di apparecchiature per la misurazione dell’umidità e della temperatura, mette a disposizione la propria esperienza per aiutare a progettare il sistema di misura ideale per qualsiasi applicazione. Approfittate di questo know-how per assicurarvi la soluzione più efficace per le vostre esigenze.
Validazione e qualifica
FDA CFR21 Part 11 non è semplicemente un titolo.
La convalida è il processo di creazione della documentazione che dimostra che una procedura, un processo o un’attività mantiene costantemente il livello di conformità desiderato in ogni fase.
Mancanza di informazioni, sistemi con specifiche carenti o non sufficientemente testati rappresentano un rischio e possono comportare costi di manutenzione e perdite di produttività ingenti.
Rotronic vi supporta in tutti gli aspetti che riguardano la validazione:
1. Sviluppo di procedure operative per la validazione di sistema
2. Creazione di Validation Plan di progetto e di analisi del rischio
3. Creazione di documenti IQ/OQ-PQ
4. Preparazione di Validation Report
5. e molto altro
I vantaggi per voi
• Validazione effettuata direttamente dal produttore
• Sistemi conformi a norme FDA/GAMP
Modello V (validazione)
Richieste
ch.rotronic.support-rh@processsensing.com
Calibrazione on site ISO 9001
Approfittate delle nostre modalità di calibrazione mobili. I lunghi tempi di inattività delle apparecchiature di misura o di prova possono essere un problema. Per ridurli al minimo, è possibile usufruire del servizio di taratura in loco, in cui i tecnici di taratura portano i generatori portatili di umidità e temperatura direttamente alla linea di produzione, agli impianti o alla sede, garantendo tempi di inattività minimi. Se il lavoro esterno sulle linee di produzione o sugli impianti non è preferibile a causa della sua natura di disturbo, la calibrazione può essere condotta in un mobile di calibrazione climatizzato parcheggiato all’esterno dell’azienda, garantendo un servizio continuo ed efficiente. Per ulteriori informazioni vi preghiamo di visitare la pagina: www.kalibriermobil.com
Calibrazione ISO 9001 (laboratorio)
È dal 1965 che i clienti si affidano al nostro know-how in fatto di calibrazione.
Nel laboratorio di taratura della fabbrica, Rotronic gestisce i sistemi secondo procedure standardizzate, documentate in conformità alla norma ISO 9001, assicurando una qualità di taratura elevata e costante e garantendo la stessa ai clienti. La comunicazione continua tra il laboratorio SCS (ISO 17025) e il team di calibrazione in fabbrica migliora le conoscenze di entrambi i team e va a vantaggio del cliente. Inoltre, in qualità di produttore del generatore di umidità e temperatura HygroGen HG2, riconosciuto a livello internazionale, Rotronic offre competenze non solo ai clienti finali, ma anche ai concorrenti che utilizzano il suo know-how e le sue attrezzature.
Calibrazione ISO 17025
Rotronic si avvale del proprio laboratorio svizzero conforme alla norma ISO 17025 dal 1995: approfittate della nostra esperienza.
Il laboratorio di calibrazione accreditato SCS 0065 di Rotronic offre il massimo livello di accuratezza tracciabile per i dispositivi di misurazione della temperatura e dell’umidità relativa. Una calibrazione regolare è essenziale per confermare l’accuratezza degli strumenti di misura. Rotronic gestisce il suo laboratorio di taratura accreditato ISO 17025 con efficienza e qualità all’avanguardia. Tutti gli standard di riferimento sono riconducibili a standard nazionali, per garantire un’incertezza di misura minima. Rotronic fornisce servizi di taratura sia per i propri strumenti che per prodotti di terzi, fornendo risultati precisi e affidabili.
Laboratori di calibrazione accreditati in tutto il mondo
• Svizzera: laboratorio di calibrazione SCS 0065
ISO17025 accreditato dal SAS e riconducibile alla norma nazionale.
• Germania: laboratorio di calibrazione SCS 0065
ISO17025 accreditato dal SAS e riconducibile alla norma nazionale.
• Regno Unito: laboratorio di calibrazione UKAS0766 accreditato ISO 17025 dall'ente UKAS e riferibilità ai campioni di riferimento NPL
• USA: laboratorio di calibrazione cert. n. 5622.01 accreditato ISO 17025 dall'organismo A2LA e riferibilità ai campioni di riferimento NIST
I vantaggi per voi
• Maggiore fiducia e riconoscimento dei certificati di taratura da parte dei revisori (ISO 17025)
• Calibrazione SCS ad alta precisione (ISO 17025)
• Calibrazione di fabbrica veloce
Unità internazionale
Standard nazionale
Laboratorio
Accreditato
Calibrazione di fabbrica
Utente
Gerarchia della calibrazione
Unità SI
METAS
SCS 0065
Utente
Richieste
ch.rotronic.calibration@processsensing.com
Servizi e Assistenza Mappatura
Mappatura di magazzini, camere climatiche, locali e molto altro
Condizioni climatiche errate possono causare danni ingenti ai vostri prodotti.
La protezione della qualità dei prodotti sensibili alla temperatura durante il trasporto e lo stoccaggio è una componente cruciale della direttiva GxP. La conformità alle norme di legge richiede la qualificazione conforme alle GxP delle attrezzature di trasporto e delle strutture di stoccaggio.
Rotronic è specializzata in questi servizi e offre soluzioni efficienti e personalizzate per soddisfare i requisiti specifici di:
• Magazzini
• Camere sterili GxP
• Frigoriferi
• Congelatori
• Autocarri
• Contenitori per spedizione
• e molto altro
Approfittate del nostro servizio completo:
• Consulenza per l'adempimento dei requisiti ufficiali
• Posizionamento/distribuzione dei data logger Rotronic calibrati
• Valutazione ed interpretazione delle condizioni climatiche misurate
• Creazione di un report conforme alle linee guida GxP compreso il rilascio dei certificati di calibrazione relativi ai logger impiegati
• Su richiesta del cliente, i dati conformi alle linee guida GxP verranno spiegati e motivati nel corso di un eventuale audit direttamente da un ingegnere Rotronic addetto alla qualifica.
Produttore Logistica Commercio all’ingrosso
Rischio Magazzino Magazzino Ultimo miglio
Approntamento
Prepar. ordine
I vantaggi per voi
• Dati climatici esatti nel locale in cui vengono effettuate le misure
• Mappatura conforme a norme FDA & GxP
• Rilevazione di eventuali zone di pericolo
Richieste
ch.rotronic.support-rh@processsensing.com
Carico Trasporto Scarico Stoccaggio Processo
Valutazione dei rischi nel trasporto di farmaci
Immagine esemplificativa di una mappatura delle temperature e dell’umidità
Mappatura della temperatura nei magazzini
Mappatura della temperatura nelle camere climatiche
Mappature di temperatura nei locali di produzione
Mappature di temperatura Trasporto
Servizi
• Qualificazione del magazzino e validazione (mappatura climatica)
• Qualificazione del trasporto
• Mappatura della camera climatica
• Manutenzione e installazione dei sistemi di misura
• Calibrazioni in loco
Seminari di calibrazione e training
L’esperienza è il miglior insegnante: attingete a un patrimonio di competenze e conoscenze. I seminari sono pensati per i professionisti di vari settori che desiderano rinfrescare le proprie conoscenze o apprendere le nozioni fondamentali, come la calibrazione. I partecipanti beneficiano di esercizi pratici di calibrazione e possono applicare immediatamente le competenze acquisite.
I seminari possono essere svolti presso la sede di Rotronic o presso la sede del cliente, offrendo flessibilità e opportunità di apprendimento pratico.
Temi:
• Teoria delle misure di umidità e temperatura
• Nozioni fondamentali sui sensori e sulla calibrazione
• Quanto frequentemente è necessario calibrare?
• Quali sono le fonti d'errore nella calibrazione?
• Discussione aperta sulle vostre applicazioni e domande
• Esercitazioni pratiche
Interventi di riparazione e manutenzione
Se necessario, si cercherà di ridurre il volume delle apparecchiature da smaltire. Scegliere uno strumento di misura di Rotronic significa scegliere una soluzione con un vantaggio ineguagliabile: la stabilità a lungo termine.
In caso di danni, è disponibile un servizio di assistenza post-vendita rapido, di alta qualità e orientato al cliente, per garantire un’affidabilità costante.
Noleggio di strumenti ai clienti
Il noleggio invece dell'acquisto: Le apparecchiature Rotronic vi aspettano!
Generatore di umidità e temperatura HygroGen2 (HG2-S)
Molti clienti scelgono di far tarare i propri strumenti di misura nel laboratorio accreditato di Rotronic, mentre altri preferiscono eseguire la taratura personalmente. Per le calibrazioni in loco, Rotronic offre il generatore di umidità e temperatura HygroGen2.
Il noleggio di questo dispositivo elimina la necessità di investire in un’apparecchiatura propria, offrendo al contempo l’accesso a una precisione eccezionale, tracciabile dal laboratorio SCS (ISO 17025). Sia le sonde Rotronic che quelle di terzi possono essere facilmente calibrate con il generatore di umidità e temperatura HygroGen.
Per coloro che necessitano di assistenza iniziale, è possibile ingaggiare un tecnico Rotronic per guidare il processo di calibrazione e fornire assistenza per le prime calibrazioni e regolazioni.
Caratteristiche di HG2-S:
• Genera un clima di riferimento stabile (umidità e temperatura)
• Soluzione di calibrazione per il laboratorio e in loco
• Umidità d'equilibrio tipica entro 5 minuti
• Calibra fino a 6 sonde contemporaneamente
• PC con touchscreen integrato e 9 interfacce USB
• Software Rotronic HW4 integrato, soddisfa i requisiti FDA CFR 21 Part 11
• Campo 5…95 %UR (2...99 %UR con possibilità di ampliamento del campo) 0…60 °C
Data logger HL-1D
I data logger sono disponibili per il noleggio a breve termine e consentono di registrare i dati di umidità e temperatura a intervalli specificati dall’utente.
Le applicazioni tipiche per il data logger HL-1D sono:
• Monitoraggio di umidità e temperatura in magazzini e zone di produzione
• Mappature di umidità e temperatura all'interno di: confezioni di prodotti, sistemi di refrigerazione, processi di trasporto ecc. per alimenti ed altri prodotti sensibili
Il data logger HL-1D registra i dati a intervalli definiti dall’utente. Per ulteriori informazioni, contattare il rappresentante Rotronic di zona.
I vantaggi per voi
• Costi di manutenzione del sistema di misura ridotti
• Elevata disponibilità di strumenti sostitutivi
• Brevi tempi di fermo impianto
• Servizio di ritiro, da concordarsi
ch.rotronic.support-rh@processsensing.com
Software
Umidità e Temperatura
Temperatura
Pressione differenziale CO2
Applicazioni
Rotronic Monitoring system – RMS
Servizi
Teoria
Definizioni fondamentali della misura di umidità
Densità del vapore acqueo (umidità assoluta)
Con questo concetto si intende quella quantità di vapore acqueo (in kg) contenuta in ogni unità di volume (m3) della miscela di gas. In una miscela di gas il vapore acqueo genera una certa pressione che costituisce una parte della pressione del gas. La pressione del vapore, ad una data temperatura, può salire solo fino al limite di saturazione. Oltre questo limite l’acqua viene separata in forma liquida (bruma). La pressione massima è chiamata pressione di saturazione ed è in funzione della temperatura. Tuttavia il concetto di umidità assoluta non contempla la dipendenza dalla temperatura.
Umidità relativa
A una data temperatura, ponendo la pressione del vapore acqueo esistente in relazione alla massima pressione possibile del vapore acqueo, si ottiene l’umidità relativa:
%UR = 100 • p ps
%UR: umidità relativa percentuale p: pressione del vapore acqueo nella miscela di gas a una data temperatura ps: pressione di saturazione del vapore acqueo a una data temperatura
100 %UR corrisponde quindi alla massima quantità di vapore acqueo che una miscela di gas può contenere, a pressione e temperatura costanti. In caso di pressione parziale del vapore acqueo costante e di temperatura ambiente variabile, varierà la pressione di saturazione del vapore acqueo e quindi anche l’umidità relativa (vedere pressione di saturazione del vapore acqueo).
Per ottenere misure di umidità relativa corrette è di grande importanza che la sonda e il mezzo da misurare abbiano la stessa temperatura.
Umidità relativa di equilibrio
Un materiale igroscopico tende sempre a stabilire un’umidità relativa d’equilibrio con l’aria dell’ambiente in cui si trova. L’umidità relativa d’equilibrio è il valore di UR%, in un ambiente a umidità relativa e temperatura costanti, al quale un prodotto igroscopico non scambia umidità con l’ambiente che lo circonda.
L’umidità d’equilibrio è raggiunta quando le quantità di acqua assorbita e rilasciata si equivalgono.
Tempo di risposta dei sensori Rotronic
Rotronic definisce il tempo di risposta dei suoi sensori come il tempo per realizzare il 63% di una variazione improvvisa di umidità. Il tempo di risposta aumenta con basse temperature e scarsa circolazione d’aria. Aumenta anche con l’utilizzo di un filtro, in quanto in seguito al flusso d’aria ridotto, l’umidità passa più lentamente dal filtro e lo scambio di molecole d’acqua ha una diffusione più lenta.
Video sull’umidità
Volete approfondire l’argomento?
Inquadrate il QR code per saperne di più! Teoria
Parametri psicrometrici
Punto di rugiada/Punto di gelo (Dp/Fp)
Il punto di rugiada, o temperatura di rugiada, è la temperatura alla quale l’aria (in prossimità di una superficie d’acqua in stato di quiete) con pressione atmosferica costante giunge a saturazione. La pressione parziale del vapore acqueo è quindi uguale alla pressione di saturazione del vapore acqueo.
Temperatura di bulbo umido (Tw)
Si tratta della temperatura minima raggiungibile con il raffreddamento da evaporazione. Si ottiene infatti l’equilibrio fra lo scambio convettivo dell’acqua di una superficie umida con la capacità igroscopica dell’atmosfera circostante.
Entalpia specifica (H)
Per ottenere misure di umidità relativa corrette è di grande importanza che la sonda e il mezzo da misurare abbiano la stessa temperatura. L’entalpia specifica dell’aria umida è una grandezza espressione dello stato energetico. È composta dalle entalpie specifiche dei componenti della miscela gassosa (aria secca e vapore acqueo) e si riferisce alla quantità di aria secca del gas. Si indica in J/kg.
Contenuto di vapore acqueo (Q) in g/kg
È il rapporto tra la massa del vapore acqueo e la massa della miscela di gas complessiva, nella quale si trova il vapore acqueo.
Densità del vapore acqueo (Dv) in g/m3
Ovvero il rapporto tra la massa del vapore acqueo e il volume della miscela di gas complessiva, nella quale si trova il vapore acqueo.
Rapporto di miscelazione (R) in g/kg
È il rapporto tra la massa del vapore acqueo e la massa della miscela di gas secca, nella quale si trova il vapore acqueo.
Pressione parziale del vapore acqueo (E) in hPa
Corrispondente alla pressione del vapore acqueo presente in una miscela di gas.
Pressione di saturazione del vapore acqueo (Ew) in hPa
È la pressione massima che il vapore acqueo (in prossimità di una superficie d’acqua in stato di quiete) può raggiungere saturandosi a una certa temperatura.
Temperatura cinetica media (MKT)
La temperatura cinetica media rappresenta l’effetto complessivo della temperatura su un oggetto o un prodotto entro un certo periodo di tempo.
Uso delle sonde in pratica
Quali costruttori da lunghi anni di strumenti di misura dell’umidità siamo consci della necessità di dover offrire ai nostri Clienti delle apparecchiature che resistano anche alle più severe condizioni di impiego, ma che contemporaneamente siano anche di agevole uso e di ridotte necessità manutentive. Al tempo stesso desideriamo invitare i nostri utenti ad accertare con pochi oneri il funzionamento ineccepibile di queste apparecchiature. La seguente checklist sarà di aiuto.
1. Analizzare il mezzo, nel quale la sonda di umidità è impiegata. Accertarsi di quali sostanze in sospensione e/o sostanze chimiche sono presenti e in che concentrazioni.
2. Installare la sonda in una posizione significativa per le condizioni ambientali e assicurarsi che la circolazione dell’aria sia buona.
3. Selezionare il filtro corretto. La misurazione si esegue più velocemente senza filtro. Tuttavia, in presenza di velocità dell’aria superiori a 3 m/s, occorre impiegare un filtro. Quest’ultimo protegge il sensore fino a 20 m/s o 40 m/s. Filtri specifici devono essere impiegati in presenza di sostanze nocive e/o condizioni ambientali difficili.
4. Scegliere una sonda idonea all’applicazione.
5. Se le condizioni di impiego sono gravose, sostituire il filtro con maggiore frequenza. I nostri filtri possono essere puliti senza problemi con idonei solventi in un bagno ad ultrasuoni. Tenere comunque sempre di scorta un set di filtri nuovo.
6. Controllare il corretto funzionamento della sonda di misura con una verifica della calibrazione almeno ogni 6 o 12 mesi.
7. Utilizzare a tale scopo le nostre modalità di calibrazione o i nostri standard di umidità certificati SCS. Questi garantiscono la riconducibilità dei valori di misura.
Sensori di temperatura PT100
I sensori PT100 cambiano la loro resistenza elettrica al variare della temperatura ambientale. A 0 °C il valore è di 100 Ohm. Utilizzando un circuito di misura a ponte, è possibile generare un segnale adatto all’elaborazione.
Esistono 5 Classi di precisione, che a 0° presentano le seguenti tolleranze:
Classe B: ±0,3 K
Classe A: ±0,15 K
Classe B 1/3: ±0,1 K
Classe B 1/5: ±0,06 K
Classe B 1/10: ±0,03 K
La seguente tabella ne fornisce una panoramica.
Tolleranza Classe A Classe B 1/3 Classe B 1/5 Classe B 1/10
Nuova norma
Le tolleranze di fabbricazione erano suddivise in precedenza nelle classi di precisione A e B (vedere sopra). La norma attuale prevede anche le classi AA e C. All’interno di un ambito di validità diverso a seconda di ogni classe per resistenze a filo avvolto e resistenze a strato, le tolleranze tg vengono indicate in funzione della temperatura Celsius t:
Classe AA: tg = 0,1 K + 0,0017 t
Classe A: tg = 0,15 K + 0,002 t
Classe B: tg = 0,30 K + 0,005 t
Classe C: tg = 0,6 K + 0,01 t
Esempio relativo alla Classe B: a 200 °C sono consentite tolleranze del valore di misura massime di ± 1,3 K.
Precisione delle sonde HC2A
INDICAZIONI DELLA PRECISIONE DI UMIDITÀ E TEMPERATURA
Con l’indicazione della precisione Rotronic dichiara la tolleranza massima consentita per la sonda HygroClip rispetto al riferimento SCS di Rotronic. Le indicazioni della precisione si applicano ai valori di umidità e temperatura calibrati.
Un processo validato, controllato da software e monitorato garantisce il rispetto da parte di tutte le sonde HygroClip dei riferimenti utilizzati da Rotronic nel corso del processo di produzione. Inoltre in ogni lotto di produzione si testa la precisione dei campioni rispetto allo standard SCS.
Umidità
PRECISIONE DELL’UMIDITÀ SU TUTTO IL CAMPO OPERATIVO
Sonda industriale HygroClip2
HC2A-IC/HC2A-IM/ HC2A-IE
Sonda HygroClip2
HC2A-S(3)/HC2A-SM
Esposizione permanente
Le sonde industriali HC2A Rotronic sono progettate per esposizioni permanenti massime di 190 °C. Le sonde standard Rotronic raggiungono max. 100 °C.
1 Picco:
Il picco a 200 °C è di 100 h. Per informazioni dettagliate sui carichi di sostanze inquinanti del sensore si rimanda alla scheda tecnica del sensore.
Temperatura
PRECISIONE DI TEMPERATURA SU TUTTO IL CAMPO OPERATIVO
Sonda industriale HygroClip2
HC2A-IC/HC2A-IM/ HC2A-IE
Sonda HygroClip2
HC2A-S(3)/HC2A-SM Teoria Nozioni
Temperatura
Picco: 100h 1
HC2A-S
HC2A-S
HC2A-IC
HC2A-Ix
Tolleranza
Sostanze nocive
I sensori di umidità Rotronic possono essere danneggiati da alcuni gas e sostanze nocive. Le sostanze nocive si suddividono in due categorie: gas senza effetti e gas con effetti sul sensore di umidità.
Per le sostanze con effetti sul sensore e sulla precisione di misura, occorre considerare anche l’esposizione permanente massima consentita (si veda la tabella seguente).
Sostanze nocive con effetti
Sostanza nociva Formula Valore MAK
C
Sostanze nocive senza effetti
In particolare si noti che il silicone, comunissimo materiale di tenuta, danneggia il sensore! Installando sonde non si deve impiegare il silicone!
Sostanza nociva Formula
Argon Ar
Butano C 4H10
Gas naturale
Etano C 2H 6
Elio He
Metano CH4
Neon Ne
Propano C 3H 8
Ossigeno O2
Azoto N2
Idrogeno H2
Attività dell’acqua
La misurazione dell’attività dell’acqua, o anche umidità relativa d’equilibrio, è un parametro chiave per il controllo di qualità di prodotti sensibili all’umidità. Per definizione, l’attività dell’acqua è l’acqua libera o non cellulare contenuta negli alimenti e in altri prodotti igroscopici. L’acqua vincolata da legami, o cellulare, non è misurabile con tale metodo.
PERCHÉ MISURARE L’ATTIVITÀ DELL’ACQUA?
L’acqua libera di un prodotto influisce sulla sua stabilità microbiologica, chimica ed enzimatica. È un fattore estremamente importante, in particolare per i prodotti deteriorabili, quali alimenti, granaglie, sementi ecc., ma anche per medicinali ed altri prodotti dell’industria farmaceutica e cosmetica. La presenza di acqua libera in eccesso fa avariare i prodotti, al contrario la sua scarsità ne può pregiudicare le qualità.
La tabella a fianco illustra i limiti tipici al di sotto dei quali gli organismi indicati non possono moltiplicarsi e danneggiare il prodotto. Pertanto, il controllo dell’attività dell’acqua gioca un ruolo fondamentale per la conservabilità di un prodotto.
Attività dell’acqua
aw = 0,91…0,95
aw = 0,88
aw = 0,80
aw = 0,75
aw = 0,70
aw = 0,65
Organismi
Molti batteri
Molti lieviti
Molte muffe
Batteri alofili
Lieviti osmofili
Muffe xerofile
La misura dell’attività dell’acqua fornisce quindi utili informazioni su proprietà quali coesione, conservabilità, formazione di grumi o agglomerazione di polveri fini, compresse ecc., o sull’aderenza dei rivestimenti (coating).
Le sonde per l’attività dell’acqua Rotronic integrano l’elettronica digitale Hygroclip che assicura alte prestazioni ed una facile calibrazione di gitale. Sono quindi utilizzabili praticamente in tutti i campi di applicazione. Tutte le stazioni e sonde di misura dell’attività dell’acqua effettuano un’accurata misura della temperatura. Le stazioni di misurazione dell’attività dell’acqua misurano l’attività dell’acqua nell’intervallo 0...1 aw (0...100 %UR) e forniscono un segnale di uscita digitale che può essere visualizzato direttamente su un PC (HC2A-AWUSB) o tramite l’unità di visualizzazione HygroLab.
La calibrazione digitale può essere effettuata con l’aiuto di uno strumento a display o di un software per PC. Le stazioni di misura HC2A-AW hanno un’importante massa termica. In altre parole, le sonde reagiscono tardivamente alle variazioni di temperatura, per cui durante la misurazione non si verificano quasi fluttuazioni, specialmente utilizzando la funzione AW-Quick. Il piccolo volume all’interno della sonda assicura che l’equilibrio di umidità sia raggiunto velocemente da tutti i prodotti.
Video sull’attività dell’acqua
Volete approfondire l’argomento? Inquadrate il QR code per saperne di più!
Teoria Nozioni fondamentali sui parametri di misura
CO 2
Fondamenti
L’anidride carbonica (CO2) è un gas incolore ed inodore, esistente nell’atmosfera terrestre e pericoloso se presente in alte concentrazioni. La quantità di CO2 nell’aria è in genere pari a circa 0,04% ovvero 400 ppm. Quando le persone e gli animali la espirano, questo gas si miscela velocemente all’aria dell’ambiente, anche in locali interni ben aerati.
Valori indicativi
Le persone avvertono un maggior tenore di CO2 con la manifestazione di sintomi di stanchezza e di una crescente difficoltà di concentrazione. Gli ambienti piccoli, in cui si trattengono molte persone (per es. le sale per meeting), accentuano più velocemente gli effetti negativi.
Per ottimizzare le relative contromisure, come l’aumento dell’afflusso di aria pulita, è importantissimo che i moderni sistemi di controllo climatico misurino anche il tenore di CO2, oltre ad altre grandezze come umidità relativa e temperatura. La concentrazione di CO2 è considerata un indicatore importante per la qualità dell’aria indoor.
Aria pulita esterna Aria in locale chiuso Si notano segnali di stanchezza e di difficile concentrazione
Valore massimo consentito alla postazione di lavoro durante una giornata lavorativa di 8 ore
Aria espirata (direttamente) Nausea, vomito, perdita di coscienza e morte
Tecnica di misura
La tecnica di misura si basa sul principio NDIR (sensore ad infrarossi non dispersivo). Questo sensore di gas funziona come spettroscopio ed analizza anche quali siano le lunghezze d’onda fra un dispositivo emittente di luce e un ricevitore.
Calibrazione
Tutte le sonde sono pre-calibrate e, in applicazioni normali, hanno una durata di vita maggiore di 15 anni. Se utilizzati in applicazioni «indoor», la funzione di auto-calibrazione rende superflue ulteriori operazioni di taratura dei sensori. 350 - 450 ppm
Video su CO 2
Volete approfondire l’argomento? Inquadrate il QR code per saperne di più!
Pressione differenziale
Che cos’è la pressione?
La pressione è la grandezza fisica della forza esercitata sulla superficie e spesso si esprime in Pascal [Pa] come unità SI. La tecnologia di misura della pressione annovera tuttavia altre diffuse unità di misura.
Tabella di conversione
Che cos’è la pressione differenziale?
La tecnologia della misura di pressione contempla fondamentalmente tre diversi tipi di pressione: pressione assoluta, pressione relativa e pressione differenziale. La pressione differenziale è la caduta di pressione fra due ambienti che presentano pressioni assolute differenti.
Dove misura la pressione differenziale Rotronic?
Nelle camere sterili, vale a dire ambienti in cui è consentito solo un livello di contaminazione bassissimo, e che presentano una pressione lievemente maggiore. Tale sovrapressione garantisce l’eliminazione controllata delle particelle contaminate dall’ambiente. Per monitorare la sovrapressione, occorre un trasmettitore di pressione di altissima precisione e con un campo di lavoro della pressione bassissimo. Rotronic offre questo tipo di strumenti.
Come misura la pressione differenziale Rotronic?
• Portata massica termica
Questo principio di misura prevede un elemento riscaldante posizionato fra due termoresistenze. Il flusso di gas sposta il profilo termico verso una resistenza, che può essere misurata ed analizzata.
• Principio dell’estensimetro
Questa procedura trasforma la pressione in una forza che deforma una membrana; tale deformazione viene misurata da un sensore MEMS piezoresistivo.
Tecnologia della misura di pressione – Glossario
Campo di lavoro: Campo di pressione all’interno del quale il sensore può effettuare la misura
FullScale: Differenza fra la pressione misurata massima e minima
%FullScale: Tolleranza di misura in rapporto al fondo scala (FullScale)
Pressione di sistema: Pressione ambientale (spesso indicata come pressione relativa, per es. pressione atmosferica: 1013 hPa)
Pressione differenziale
Depressione
Pressione assoluta Sovrapressione
Elemento riscaldante
Flusso
Termosensibile resistenze
Punto di rugiada
Cos’è il punto di rugiada
Come si desume dal termine, si tratta di quello stato in cui l’umidità relativa dell’aria è pari al 100% ed inizia a formare condensa. Il punto di rugiada si indica in °C Td. La temperatura di rugiada è la misura termica del contenuto di vapore acqueo in un gas. La compressione o l’espansione dell’aria comportano la modifica della rispettiva temperatura di rugiada. La compressione dell’aria provoca un minor assorbimento d’acqua, per cui il punto di rugiada aumenta finché l’aria si satura e forma condensa. Contestualmente si utilizza anche il termine misura del punto di rugiada in pressione, che descrive la misura del punto di rugiada in gas al di sopra della pressione ambientale.
Cosa significa misura del punto di rugiada negativo
Generalmente si parla di punto di rugiada negativo quando la temperatura di rugiada è inferiore a -30 °C Td. Vale a dire che l’aria è estremamente secca e non contiene quasi molecole d’acqua. Un punto di rugiada di -38 °C Td corrisponde a 23 °C ad un valore di misura di umidità di 0,8 %UR, ossia la classe di precisione della sonda HygroClip2. Dal che si evince quanto sia difficoltosa la misura del punto di rugiada negativo. Necessita infatti di un’elettronica molto performante e di un sensore sensibilissimo, per fornire risultati di grande precisione nella misura dell’umidità residua.
Cosa è fondamentale per la misura del punto di rugiada negativo
Misurare quantità così esigue di molecole d’acqua pone esigenze elevatissime in termini di punto di misurazione. Quindi è importante che la circolazione dell’aria attorno al sensore sia sempre buona, per poter rilevare valori di misura rappresentativi. Rotronic fornisce anche una camera di misura di sua costruzione, specificamente sviluppata per la struttura meccanica della sonda per punto di rugiada. Un flusso eccessivo può provocare una caduta di pressione locale, che incide sulla misurazione; un flusso scarso può comportare la misurazione di un microclima locale. Un flusso d’aria costante della camera di misura di 1 l/min garantisce quindi risultati di misura stabili ed affidabili.
I periodi di adattamento per le misure del punto di rugiada possono essere assolutamente più lunghi di quelli per la misura di umidità. Tutti i materiali del sistema e pertinenti il sensore devono potersi asciugare. A seconda delle circostanze, la messa a punto del sistema del punto di rugiada e l’eliminazione dell’umidità residua da tutti i materiali può durare ore.
Perché si misura il punto di rugiada
Il monitoraggio del punto di rugiada può avere molte motivazioni. I sistemi di aria compressa con punto di rugiada troppo alto possono formare la condensa e così bloccare le valvole o subire la corrosione. I sistemi di aria compressa secca necessitano inoltre di minori interventi di manutenzione, con relativo risparmio sui costi. Gli strumenti connessi al sistema sono sensibilissimi e richiedono un’aria compressa con un basso punto di rugiada. Inoltre esistono processi, come l’essiccazione dei granuli da pressofusione oppure la produzione di aria compressa per la verniciatura a spruzzo che richiedono una elevata precisione di misura. Gli impianti per aria compressa vengono classificati in base allo standard ISO8573.
Video sulla misurazione del punto di rugiada
Volete approfondire l’argomento?
Inquadrate il QR code per saperne di più!
ATEX Cosa significa ATEX? ATEX proviene dal francese e significa Atmosphères Explosibles (Atmosfere esplosive). Obiettivo di questa direttiva è proteggere le persone durante il lavoro in ambienti a rischio di esplosione. La normativa raggruppa due direttive che definiscono la protezione dalle esplosioni durante le attività e i prodotti destinati all’utilizzo in ambienti a rischio. Gli strumenti ATEX di Rotronic si conformano alla direttiva ATEX sui prodotti 94/9/CE. Che specifiche hanno gli strumenti ATEX? Esistono due gruppi di strumenti. Il gruppo di strumenti I è idoneo all’uso in miniere/aree di superficie e sotterranee. Il gruppo di strumenti II è progettato per l’uso nelle restanti aree a rischio di esplosione. Rotronic offre strumenti del gruppo di strumenti II. Gli ambienti a rischio di esplosione sono suddivisi a loro volta in zone, nelle quali si distingue se il pericolo di esplosione è costituito dalla presenza di polveri o gas. Le classi di temperatura definiscono fino a che punto lo strumento può riscaldarsi in superficie in caso di guasto. Nelle versioni per le polveri tale temperatura è scritta per esteso. Invece, nelle versioni per il gas viene suddivisa nelle classi seguenti:
Continuo, frequente o per lunghi periodi
Raro e per brevi periodi
Come è strutturata la targhetta di segnalazione degli strumenti ATEX?
Product niveau (EPL) Ga/Gb Very high protection level (Zone 0)
Gas explosion group IIC Hydrogen, acetylene, etc. Temperature class T5...T4 Max. temperature of the exposed surface of the product <100 °C T4: <135 °C/T5: <100 °C
«e»
Product category G Gases, vapours, mists
«i»
IIIC
Product niveau (EPL) Da/Db High protetion level (Zone 1)
