X-RAD
1. X-ONE
KONSTRUKTIVER INGENIEURHOLZBAU (S. 24)
MONTAGE (S. 34)
TRANSPORT (S. 36)
S. 20
2.
X-PLATE
X-PLATE PLATTENSYSTEM (S. 40)
KONSTRUKTIVER INGENIEURHOLZBAU (S. 48)
VON DER MODELLIERUNG BIS ZUR BAUSTELLE (S. 54)
S. 38
3. X-SEAL S. 64
BESCHREIBUNG DES SYSTEMS (S. 66)
THERMO-HYGROMETRISCHE EIGENSCHAFTEN (S. 68)
SCHALLVERHALTEN (S. 70)
BRANDVERHALTEN (S. 76)

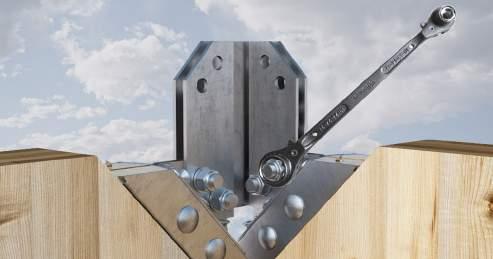

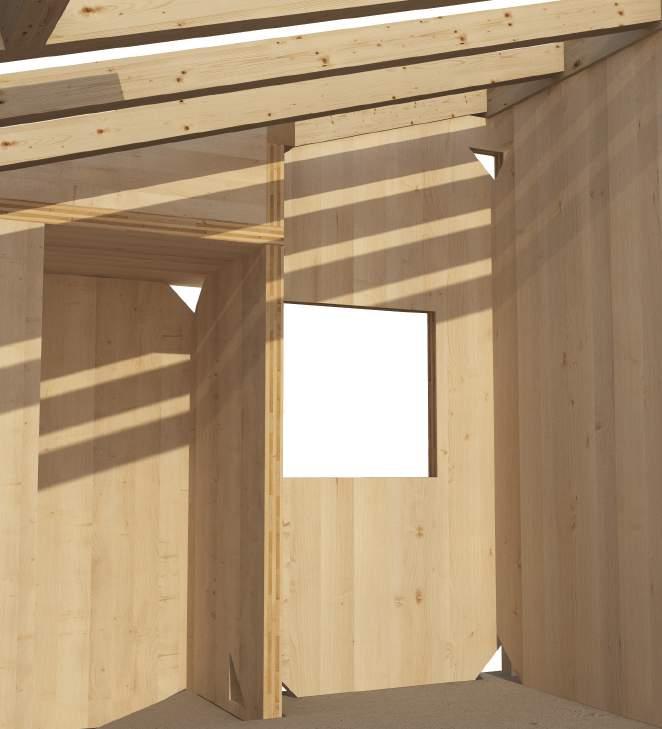

X - RAD: DIE STÄRKE DER EINFACHHEIT
X-RAD ist ein komplettes Verbindungssystem für BSP-Konstruktionen aller Arten. Ein extrem einfaches System, das aus den folgenden 3 Elementen besteht: X-ONE, X-PLATE und X-SEAL. Es wurde entwickelt, um die Arbeiten auf der Baustelle zu vereinfachen und garantiert Präzision sowie eine schnelle Montage. Durch Optimierung seines Festigkeits-, Wärme- und Schallverhaltens gewährleistet das System maximale Leistungen.
SCHNELL
EINFACH
KOMPLETT
PRÄZISE
X-SEAL
X-PLATE
X-SEAL
X-PLATE
schnell und präzise ist Ein System, das intuitiv,
X-ONE
X-PLATE
X-SEAL
Universalverbinder für BSP-Platten

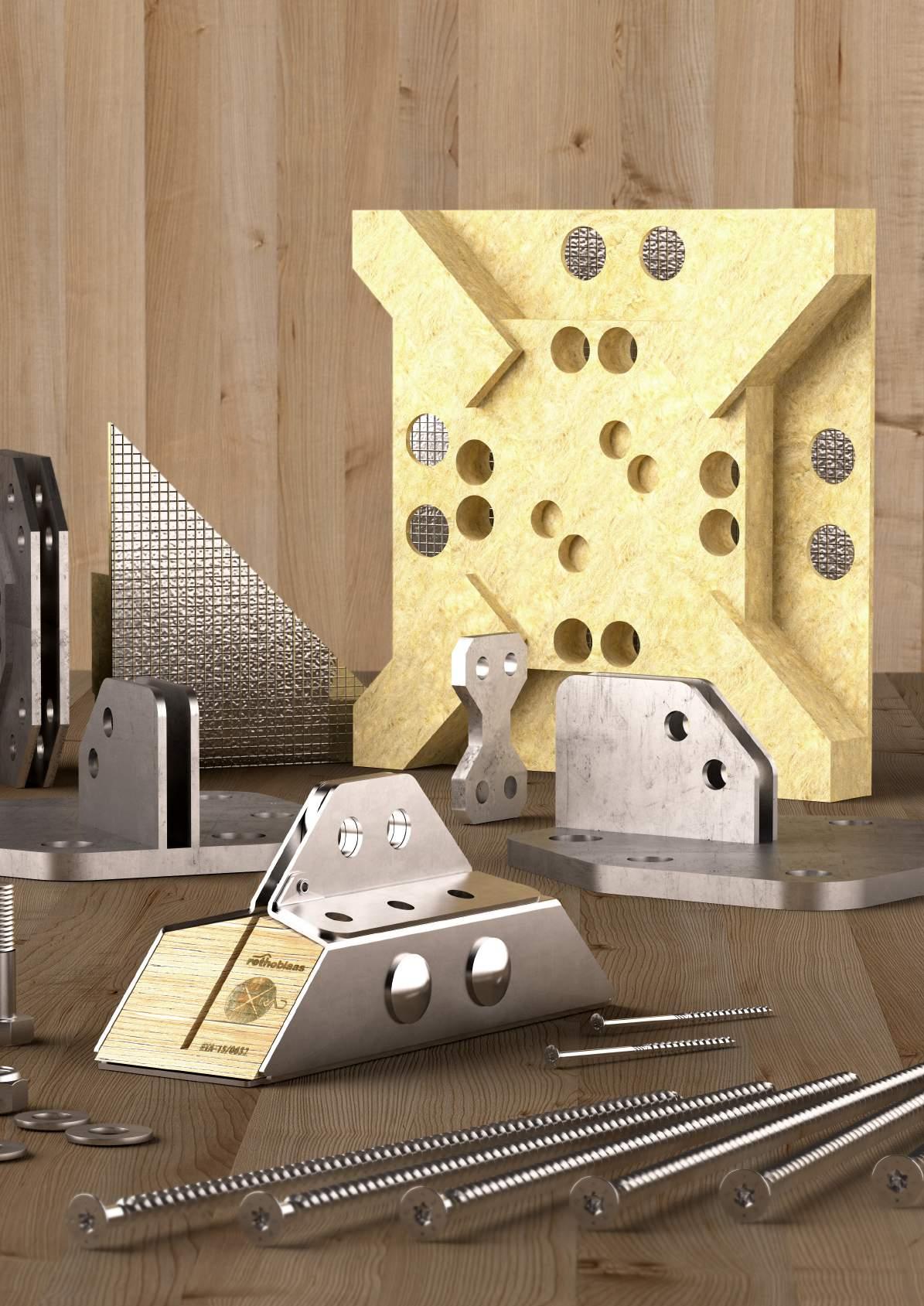

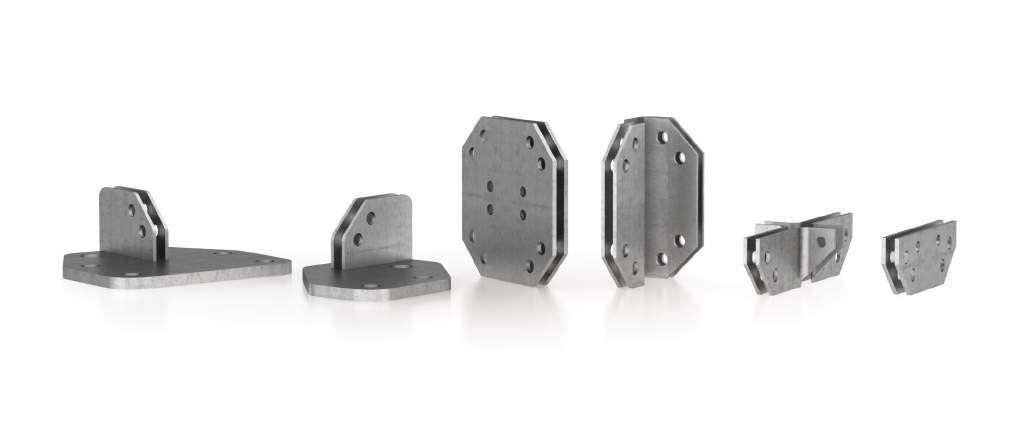

Komplette Auswahl an Verbindungselementen
Komplettes System für Luftdichtheit mit ausgezeichnetem Brandschutzund Schallverhalten
Ein neues Verbindungssystem, einfach und revolutionär. Dank der Professionalität der Technischen Abteilung von Rothoblaas wird alles einfacher: Lassen Sie sich bei allen Projekt- und Bauproblematiken durch unsere Fachleute beraten - wir sind immer für Sie da.
TECHNISCHE
BERATER
UM ALL IHRE FRAGEN
ZU BEANTWORTEN IN 5 SPRACHEN
10 5 3 3 6
TECHNISCHE 279
ZEICHNUNGEN
ZUR UNTERSTÜTZUNG
IHRER PLANUNGSTÄTIGKEIT
UNIVERSITÄTEN
SIND AN DEN ENTWICKLUNGS
UND TESTPHASEN BETEILIGT
ARTIKEL
INTERNATIONALE
PREISE
INNOVATIVEN SYSTEMS
ALS ANERKENNUNG DES IN WISSENSCHAFTLICHEN
FACHZEITSCHRIFTEN VERÖFFENTLICHT
VERÖFFENTLICHUNGEN
IN DEN UNTERLAGEN DER
BEDEUTENDSTEN INTERNATIONALEN KONFERENZEN
SIND SIE BEREIT, NEUE WEGE ZU GEHEN?
Die Technische Abteilung Rothoblaas sichert Ihnen alle erforderliche Unterstützung für Ihren ersten Einsatz des X-RAD-Systems zu, von der Planungsphase bis auf die Baustelle. Zusammenhalt macht stark: So werden Sie in der Zukunft des Holzbaus führend.

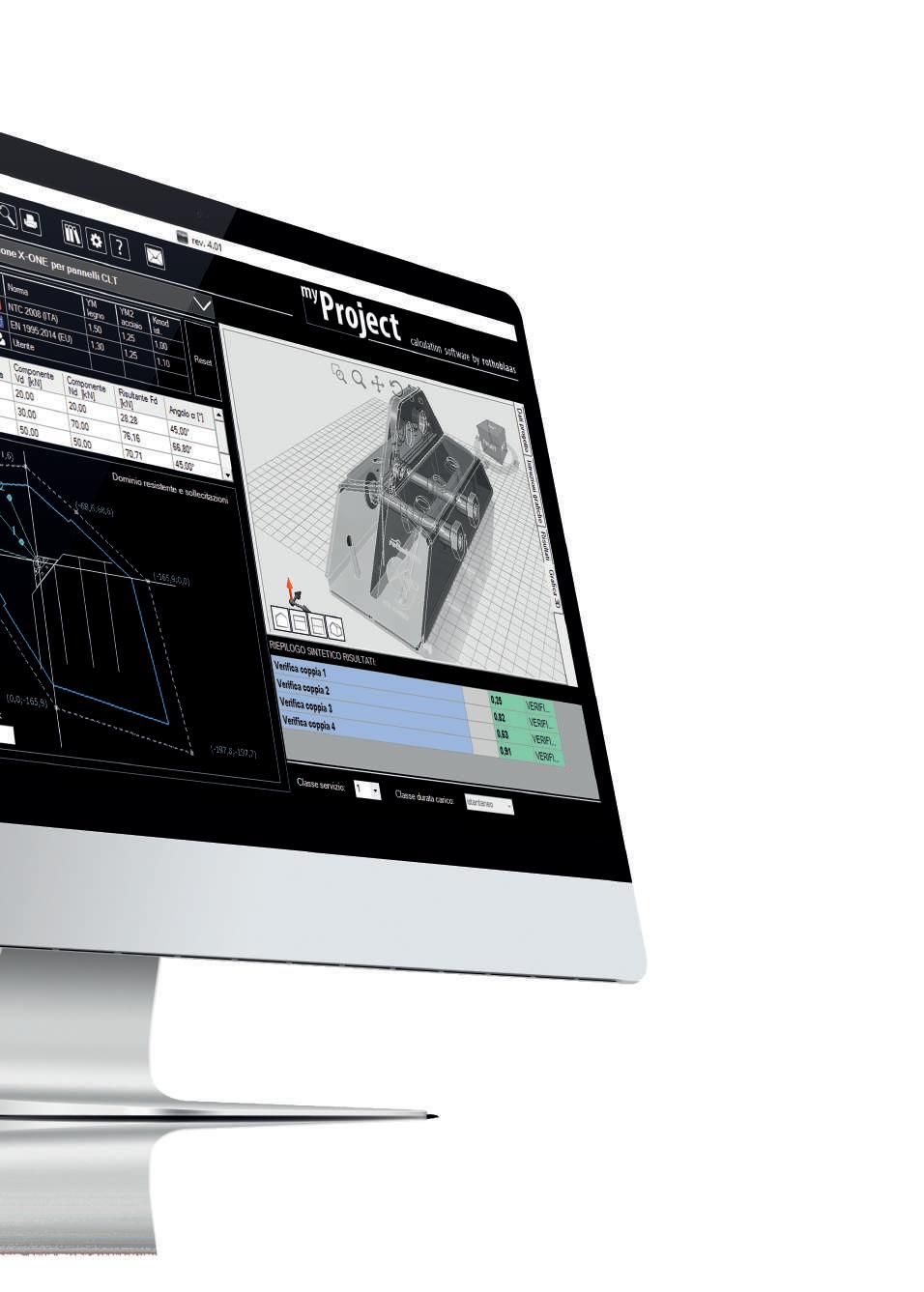

MY PROJECT
MyProject ist eine Software zur Kalkulation und Überprüfung von Verbindungen, die mit der Zielsetzung entwickelt wurde, die Arbeit des Planers zu vereinfachen. Einfach und intuitiv, ermöglicht sie, die Berechnung sowie die Wahl von Anwendung und Produkten rasch durchzuführen, so dass der Ausdruck des Berechnungsberichts in wenigen Schritten erfolgen kann.
Sie können die Geometrie des X-RADSystems und seiner Komponenten schon in den marktüblichen CAD CAM Zeichnungs-Softwares für Holzkonstruktionen finden (S. 57).

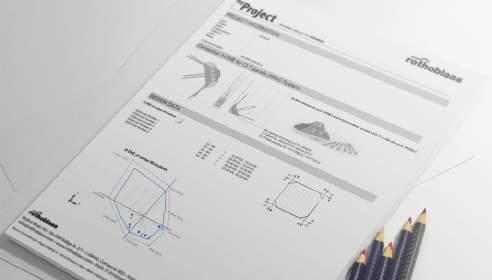

BERECHNUNGSBERICHT
Vollständiger Berechnungsbericht mit Produktüberprüfungen und -spezifikationen
PRAKTISCH UND INTUITIV
Anwendungshandbuch und abschließender Bereich mit zahlreichen Grafiken und Abbildungen
PARAMETER
Angaben, um die Daten Schritt für Schritt korrekt eingeben zu können
INDIVIDUELL GESTALTBAR
Möglichkeit der Erstellung einer Anwender-Datenbank, um eigene Projekte zu speichern
Im Katalog finden Sie auch eine Methode zur Modellierung von Holzkonstruktionen mit X-RADVerbindungen unter Einsatz der traditionellen Softwares für den konstruktiven Ingenieurholzbau (S. 32).
DIE ZUKUNFT DES HOLZBAUS HAT BEGONNEN
Zur Entwicklung des Holzbaus beitragen bedeutet: innovative technologische Lösungen entdecken, spezifische Verbindungen für BSP-Konstruktionen entwickeln und neue, einfache und schnelle Konstruktionssysteme anwenden. X-RAD ist die Antwort auf all diese Erfordernisse.
Die größte Neuerung
im Bereich der Verbindungen für den Holzbau
Ein System, das ein einfaches
und schnelles Bauen ermöglicht
Eine Verbindung,
die einfach und zugleich genial ist
die Architekten und Ingenieure beschäftigen Die Antwort auf zahlreiche Probleme,
DIE VORTEILE DES X - RAD - SYSTEMS
Dank seiner Innovation setzt X-RAD einen neuen Standard im Holzbau: hohe Präzision, kürzere Bauzeiten, mehr Sicherheit auf der Baustelle, geringere Anzahl an Verbindungsmittel, ausgezeichnete statische Eigenschaften.
Mehr Präzision und Sicherheit am Bau
Zeitersparnis in der Montage
Geringere Anzahl an Verbindungsmittel
Mehr Ordnung und Sauberkeit auf der Baustelle
Geringeres Fehlerpotenzial für die Bauarbeiter
Kürzere Bauzeit und verringerte körperliche Belastung für die Bauarbeiter
den Herausforderungen des Holzbaus stellt Ein System, das sich
AUSFÜHRUNGSZEITEN AUF DER BAUSTELLE
Dank der Standardisierung und Reduzierung der Gesamtanzahl an Verbindungen liegt das X RAD System ganz vorn, wenn die Ausführungszeiten auf der Baustelle ein entscheidender Faktor für die Erstellung der Konstruktion sind. Diese Vorteile konnte das X RAD System bei den ersten, bereits ausgeführten Konstruktionen unter Beweis stellen. Dabei ist die Dauer der einzelnen, für die Konstruktion erforderlichen Arbeiten genau aufgezeichnet und dokumentiert worden, um anschließend mit den Zeiten verglichen zu werden, die eine Lösung mit traditionellen Verankerungen erfordert.
VERGLEICH DER BEFESTIGUNGSZEITEN ZWISCHEN DER LÖSUNG X RAD UND DEN TRADITIONELLEN WINKELELEMENTEN
X-RAD-SYSTEM
ERSPARNIS 50% - 70%
Erforderliche Durchschnittszeit zur Montage von 1 X-ONE: ca. 5 Minuten
Erforderliche Gesamtzeit zur Positionierung und zur kompletten Montage einer Wand (4 X-ONE im Werk + 4 X-PLATE auf der Baustelle): ca. 30 Minuten)
TRADITIONELLES SYSTEM
Erforderliche Gesamtzeit zur Positionierung und zur kompletten Montage einer Wand auf der Baustelle (Befestigung von 4 WHT440 + 4 TCN240 + 4 TTN200): ca. 60 - 70 Minuten
HOLD-DOWN UND WINKELELEMENTE
VERGLEICHS-PARAMETER
Befestigungszeit der Verbindungen (1)
Anteil der Gesamtkosten der Arbeitskraft (2) GesamtKonstruktionszeit

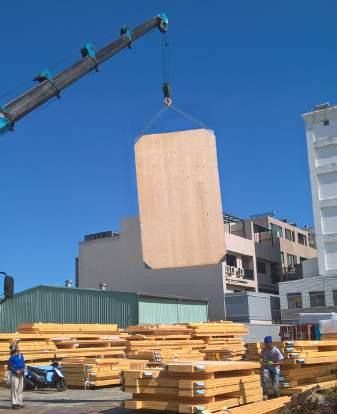

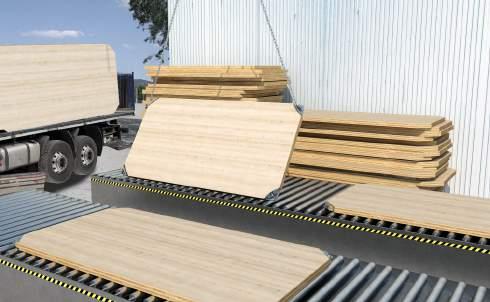

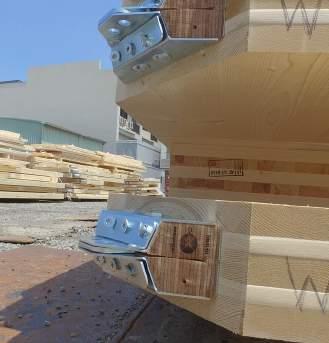

Transport der Platten

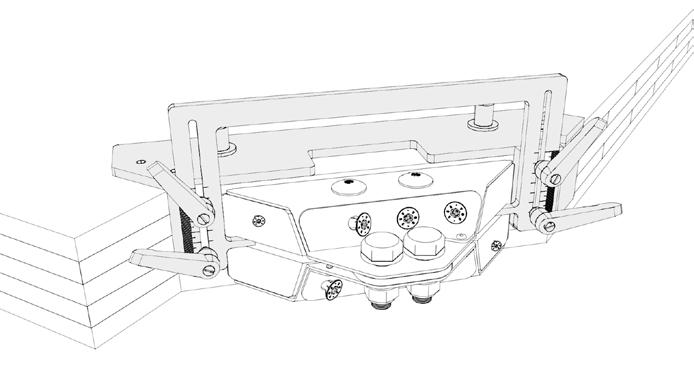

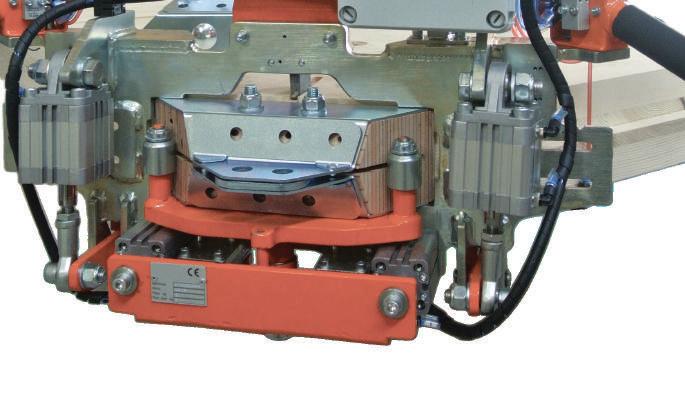

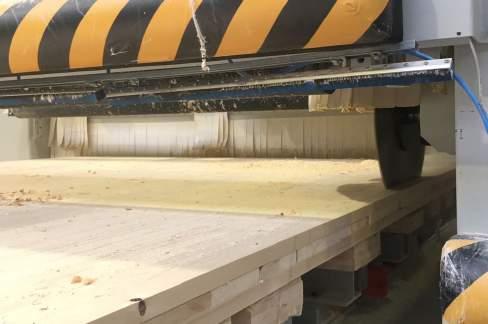

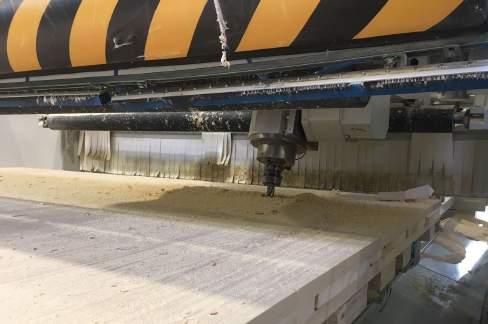

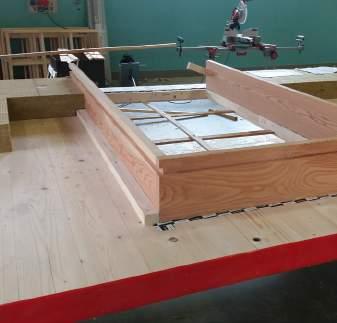

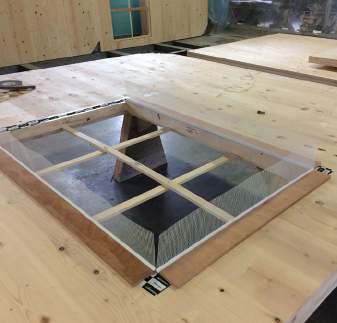

Bearbeitung im Werk

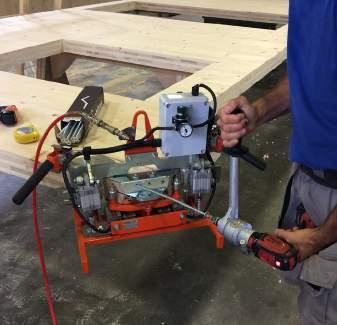

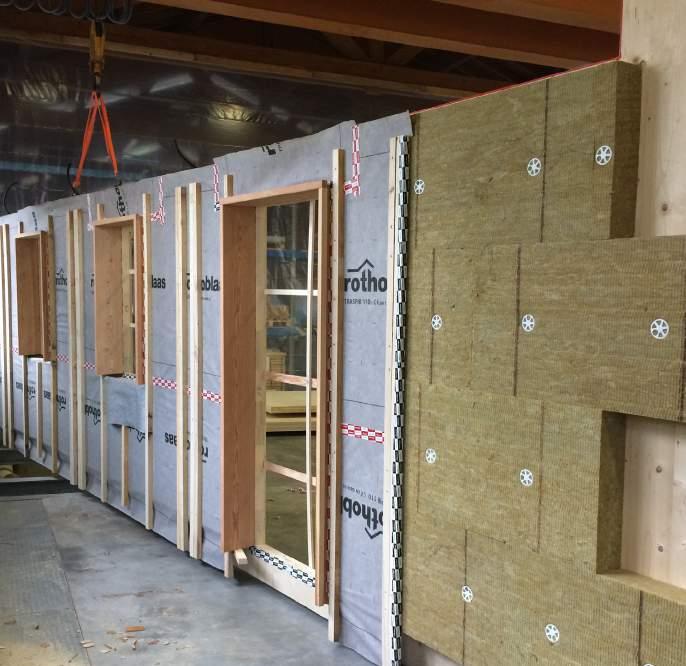

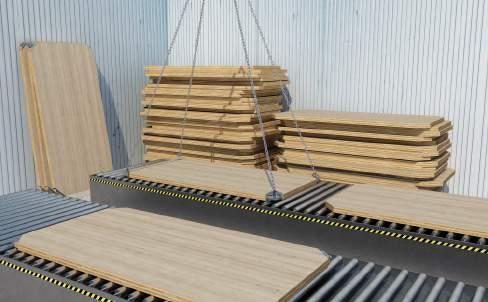

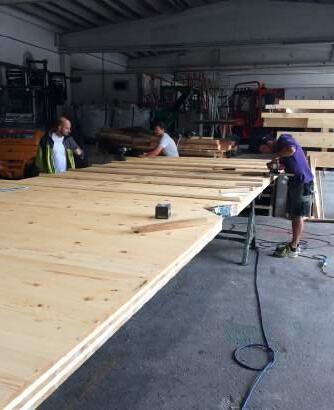

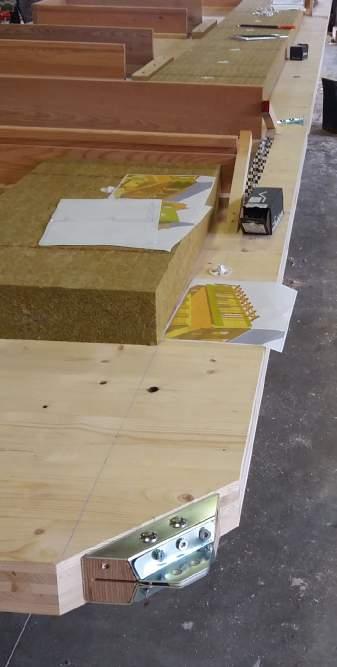

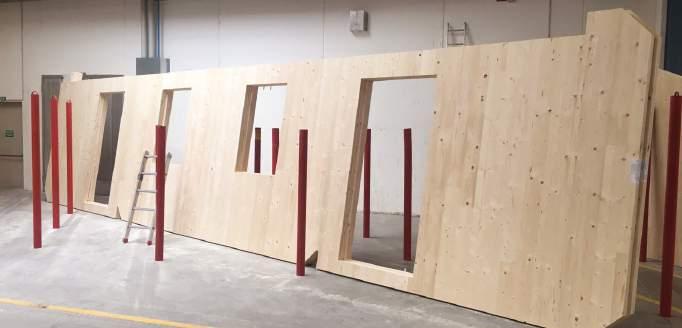

Beim X-RAD-System werden die meisten Arbeiten nicht auf der Baustelle, sondern im Werk vorgenommen, also mehr Vorfertigung, mehr Efzienz, Verkürzung der Zeiten und Optimierung der Kosten
TRADITIONELL
Abladen Positionierung Befestigung
Verbindungssysteme
ANMERKUNG: (1) Im Vergleich zur Gesamtbauzeit (2) Im Vergleich zu den Gesamtkosten (Material und Arbeitskraft)
Die obigen Angaben, die das Ergebnis von Untersuchungen auf realen Baustellen sind, sind als allgemeine Schätzungen zu betrachten. Ggf. sind sie - gemäß dem spezifischen Fall und der Typologie der untersuchten Konstruktion - zu aktualisieren.
X-RAD
X-RAD-SYSTEM

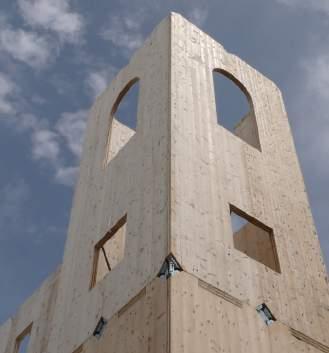

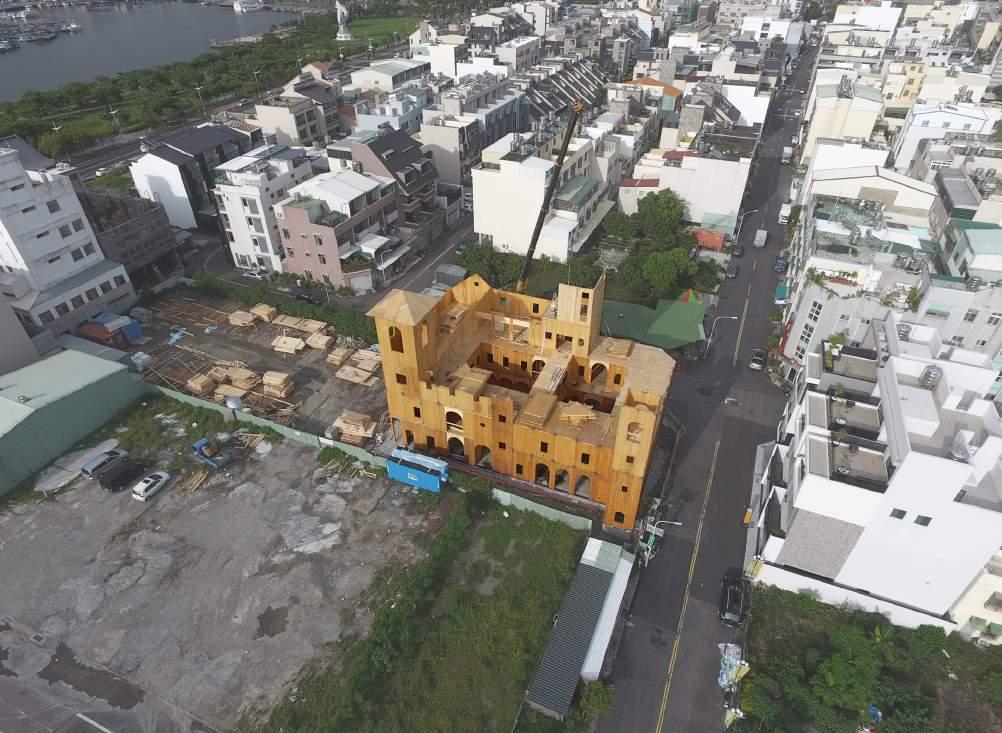

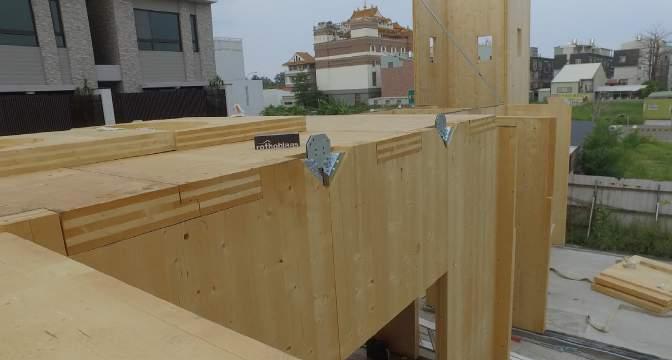

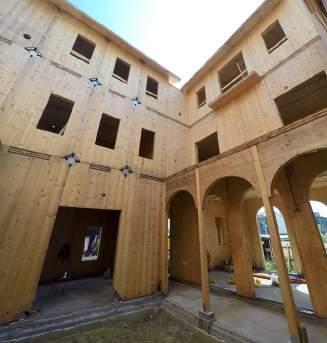

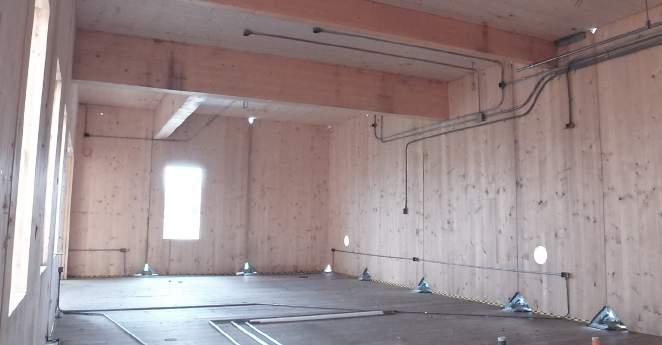

SONDERANWENDUNGEN
Mit dem X-RAD-System können heute die alten Grenzen im Bereich der Verbindungen für BSPKonstruktionen überwunden werden. Dank der hohen Widerstandsfähigkeit und extremen Festigkeit können der Nutzungsgrad der BSP-Platten erhöht und die Leistungen von Holz und Verbindungen optimiert werden. Innovative Lösungen werden möglich, wie die Hybrid-Konstruktionen (Holz-Beton, Holz-Stahl), Konstruktionen mit Versteifungskern, sowie modulare Konstruktionen.
Übertragung hoher horizontaler Flächenkräfte auf Konstruktionen mit Betonkern

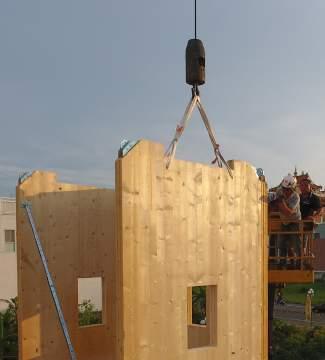

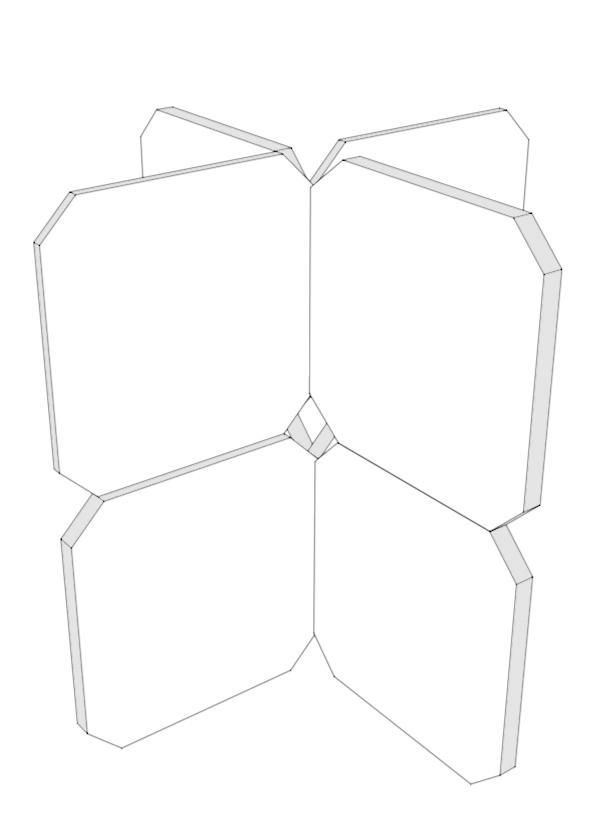

Erstellung steifer Kerne aus BSP, mit Vertikalplatten mehrerer Ebenen
Lösung für eine Verbindung von Wandscheiben aus BSP-Platten
Biegemoment Verbindung von BSP-Wandbalken

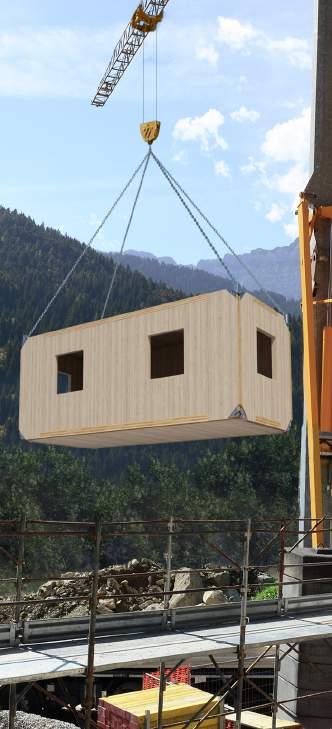

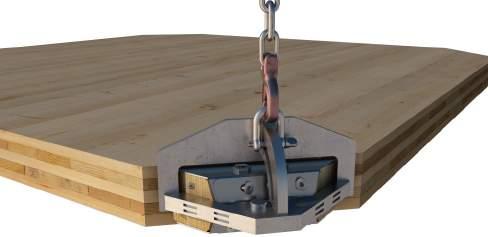

Zusammengebaute BSP-Module mit X-RAD-Verbindungen, welche für das Anheben, den Transport und die Montage auf der Baustelle entwickelt wurden

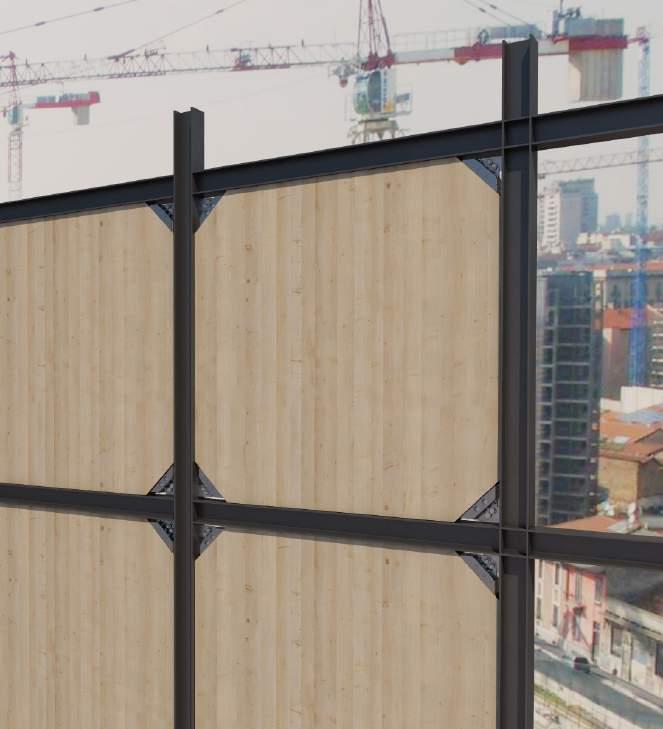

BSP-Platten, die als Verstärkungssystem von Stahlrahmenkonstruktionen eingesetzt werden

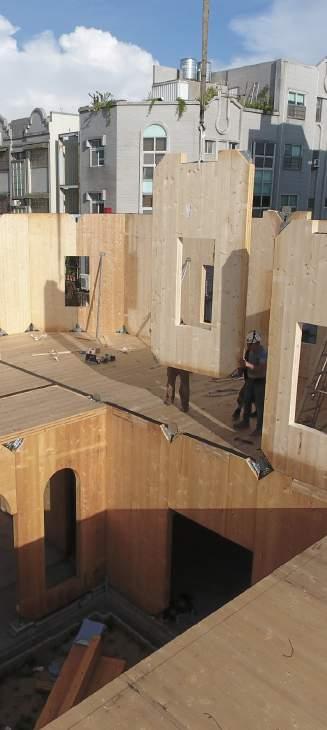

mehrgeschossige Holzkonstruktionen bricht an Eine neue Ära für
führen zu innovativen Lösungen Hohe Festigkeit und Steifigkeit

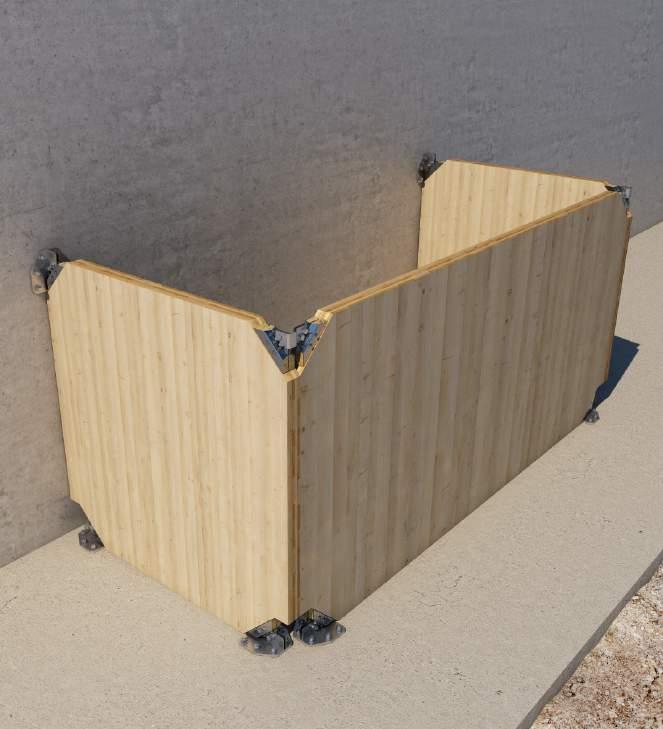

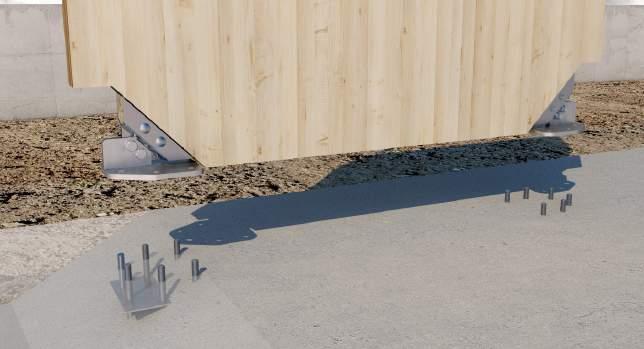

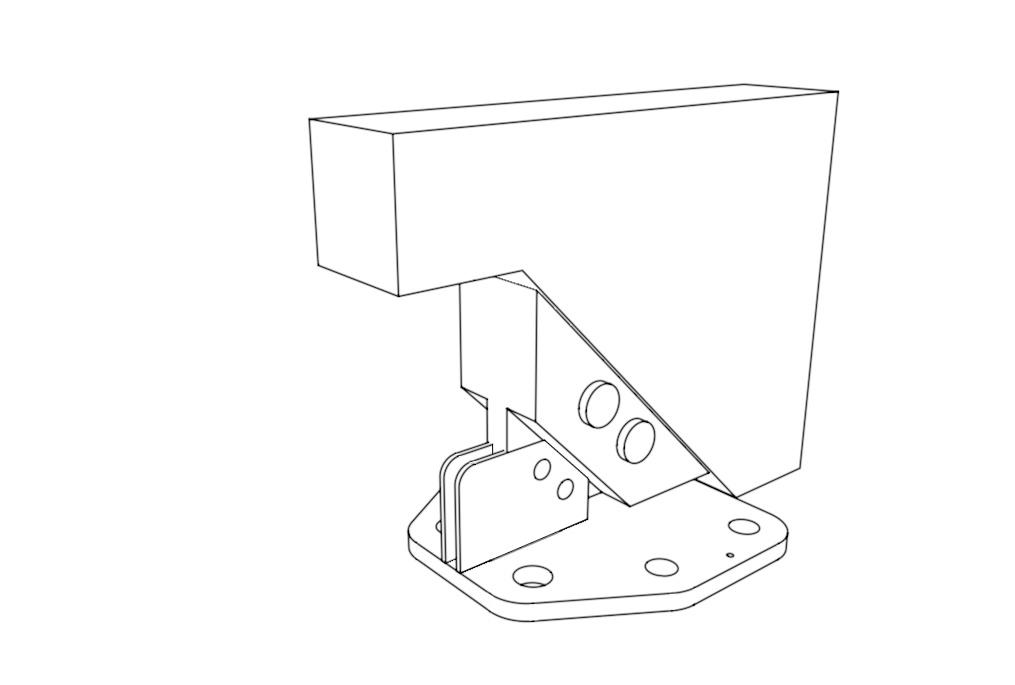

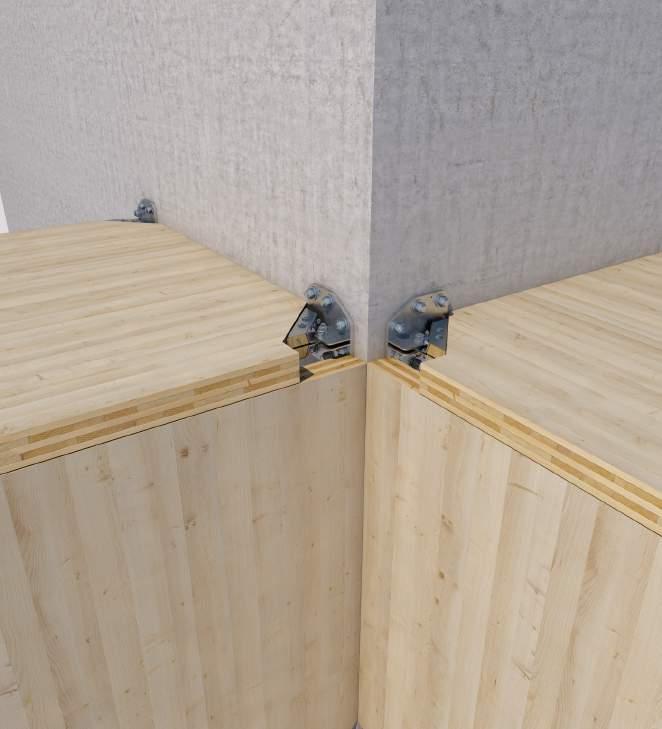

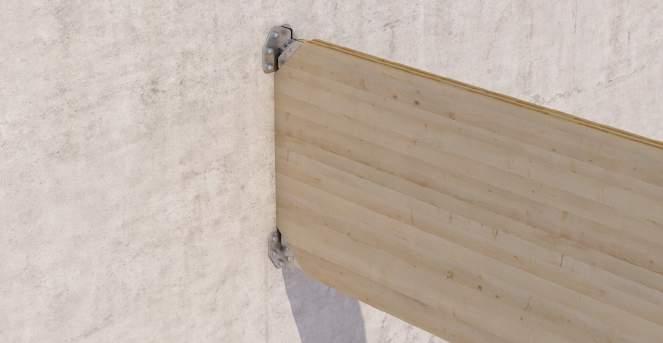

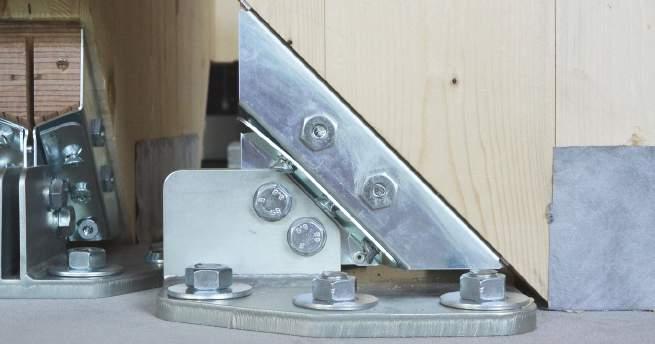

Steife Verbindung mit Betonwänden bei hoher Beanspruchung

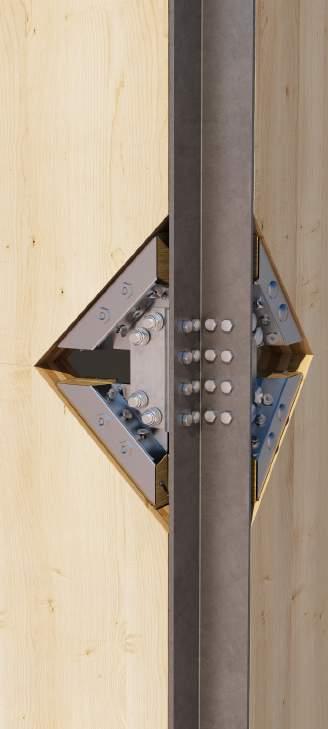

Stahlprofil für die den Zugkräften ausgesetzte vertikale Verbindung von BSP-Platten
Aufhängung mit BSPWandscheiben der vertikalen Belastungen durch Decken

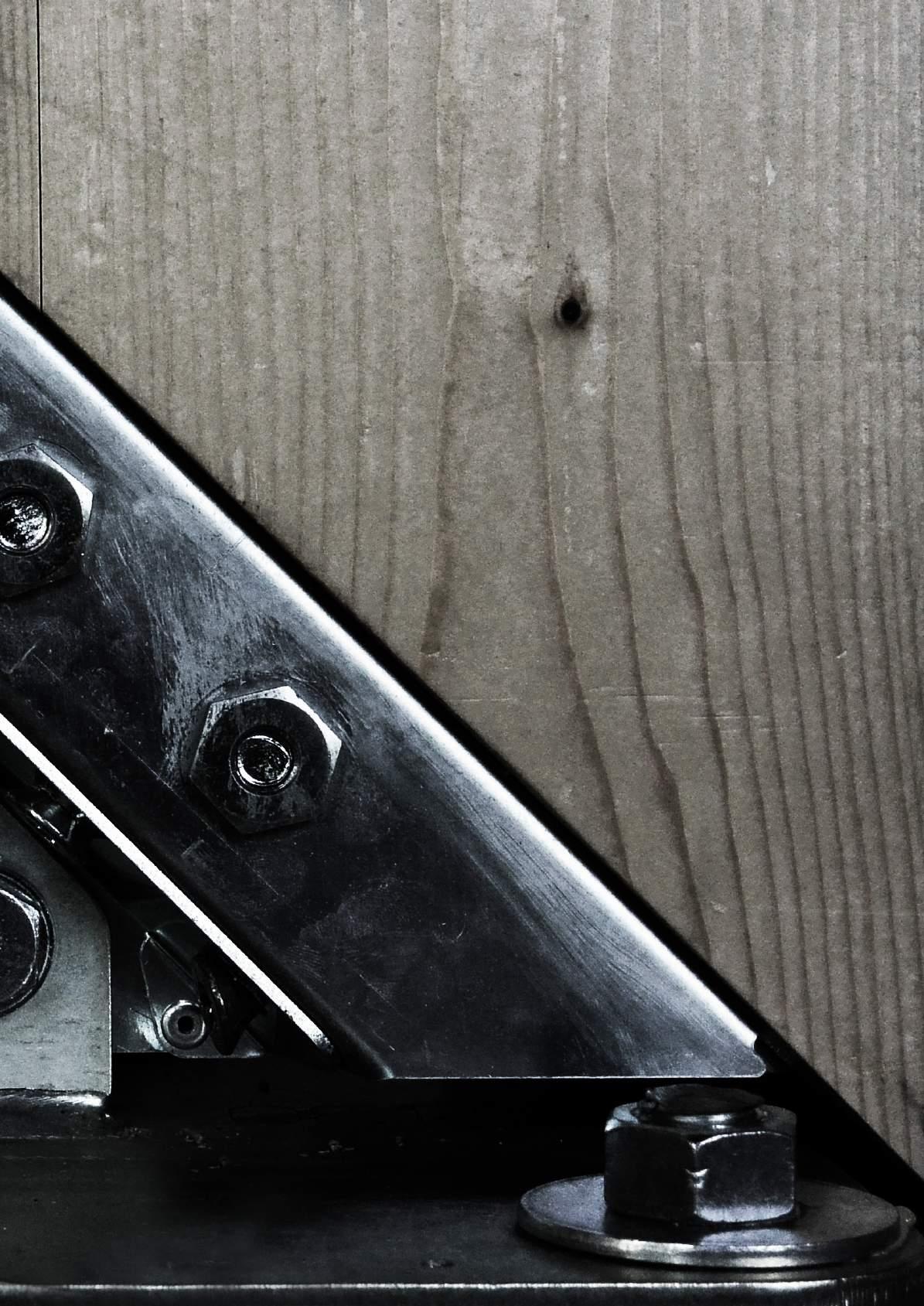

Universalverbinder für BSP-Platten
EINZIGARTIGE LÖSUNG
Mit einem einzigen Element erfolgt die Übertragung der Scher- und Zugbeanspruchungen, zum Anheben, Positionieren und Befestigen von BSP-Platten jeder Stärke
STARK
Das Einsetzen von 6 Vollgewindeschrauben von großem Durchmesser und großer Länge, mit Radialverteilung und symmetrischer Neigung ermöglicht die Übertragung extrem hoher Beanspruchungen in alle Richtungen
TRAGWERKSSICHERHEIT
Optimales Verbindungssystem für erdbebensicheres Bauen mit geprüften und zertifizierten Duktilitätswerten
WUSSTEN SIE SCHON, DASS...?
X-ONE die Hauptkomponente des X-RAD-Systems und weltweit die erste Verbindung ist, die entwickelt und optimiert wurde, um die mechanischen Eigenschaften von BSP aufs Beste zu nutzen?
X-ONE kann im Rahmen des kompletten X-RAD-Systems für mehrgesschossige Gebäude und alle Anwendungen eingesetzt werden, welche die Übertragung hoher Kräfte erfordern.
WIRKSAM

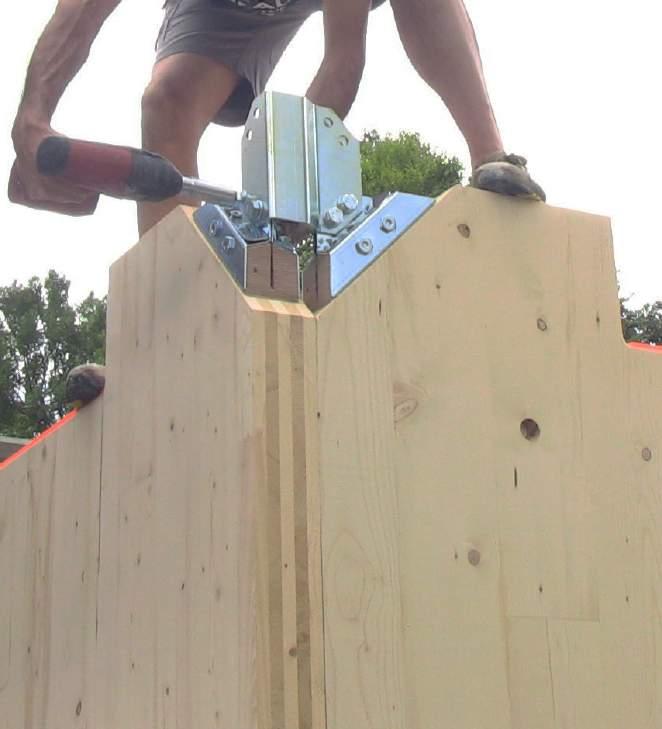

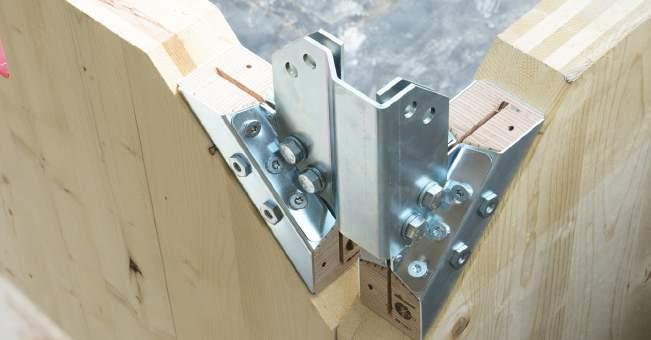

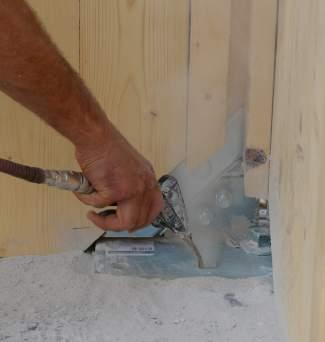

Das System sieht einfach nur das Festziehen weniger Schraubenbolzen vor. Beim Fundament erfolgt die Verbindung mit den Platten X-PLATE schnell und effektiv
FUNKTIONELL

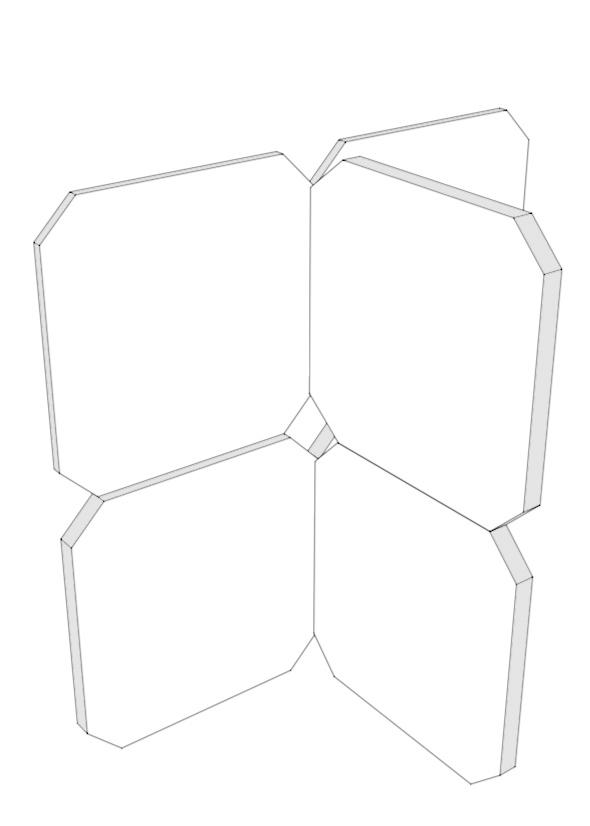

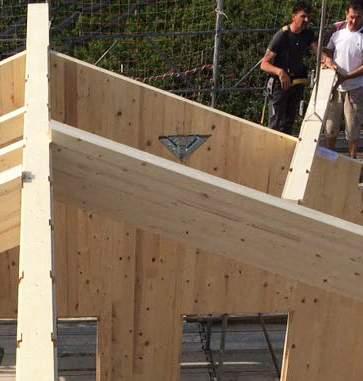

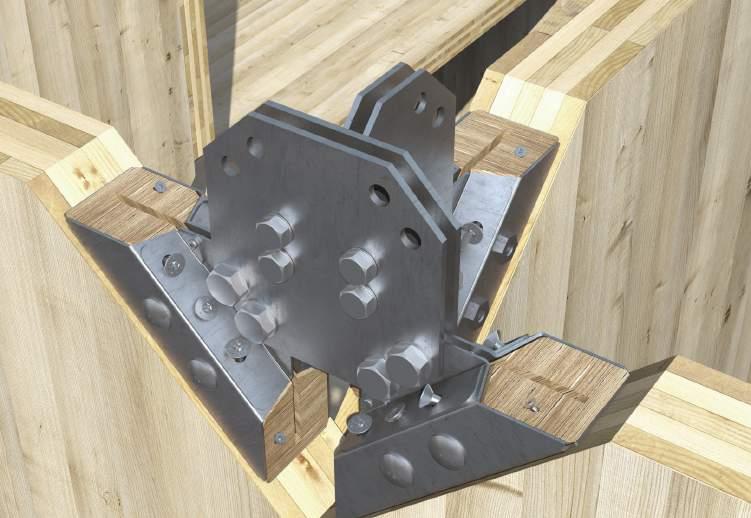

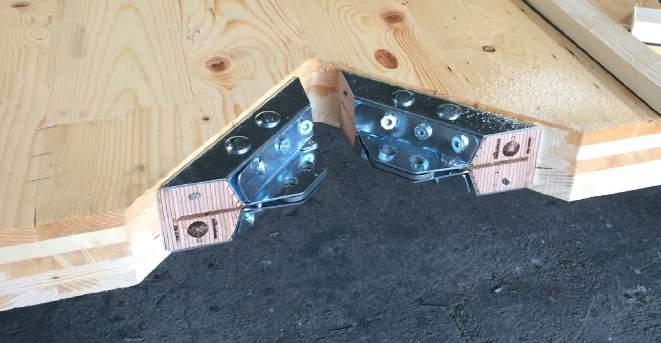

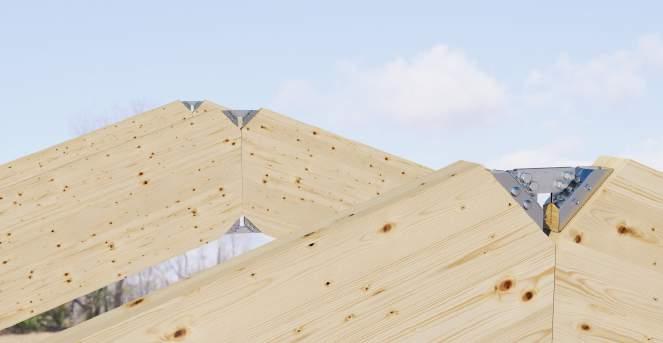

Die Knoten zwischen den einzelnen Ebenen wie auch die Firstknoten werden einfach und schnell mit vorgegebenen Schraubverbindungen erstellt

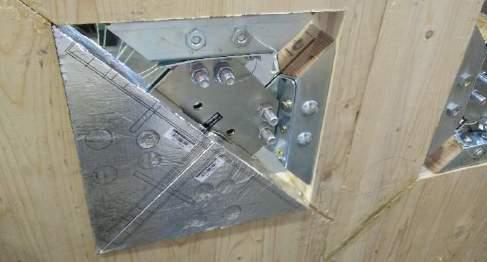

HERMETISCH DICHT

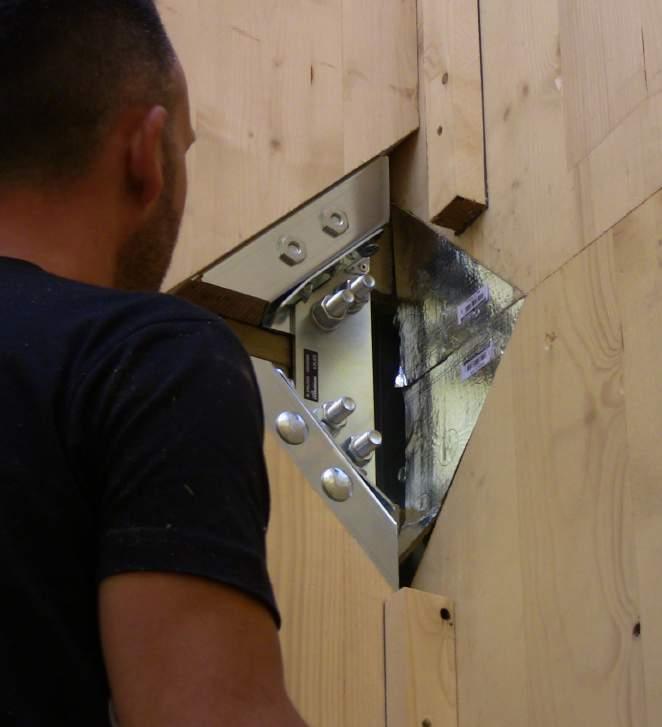

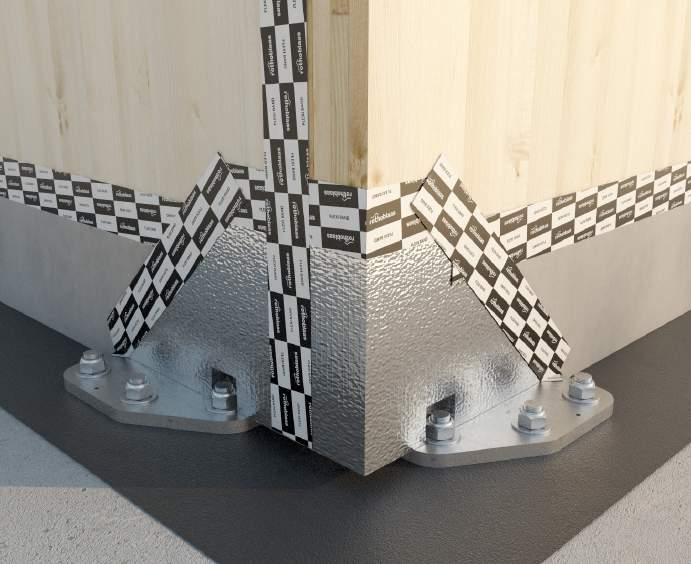

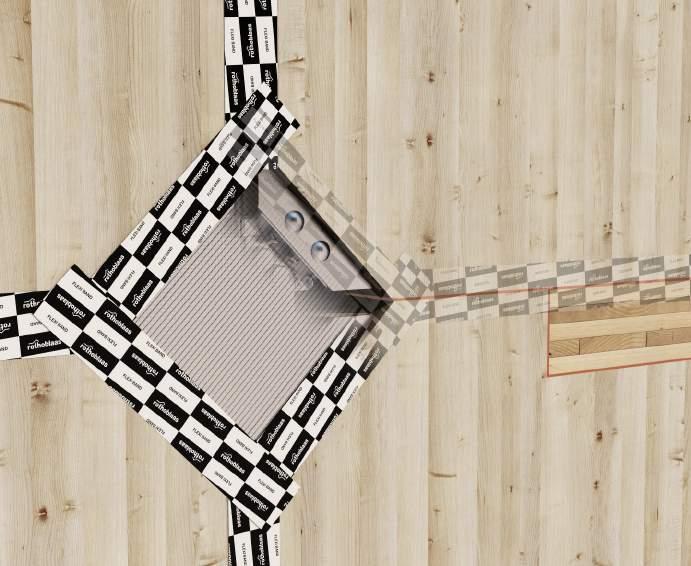

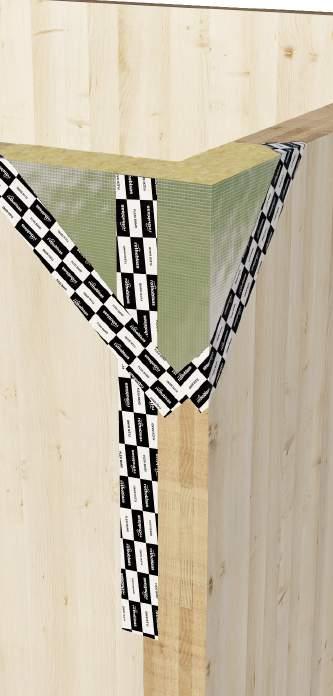

Bei gleichzeitiger Verwendung mit dem Element X-SEAL ist eine ausgezeichnete Luft-, Wasser- und Winddichtigkeit bei gleichzeitig guten Schalleigenschaften gewährleistet

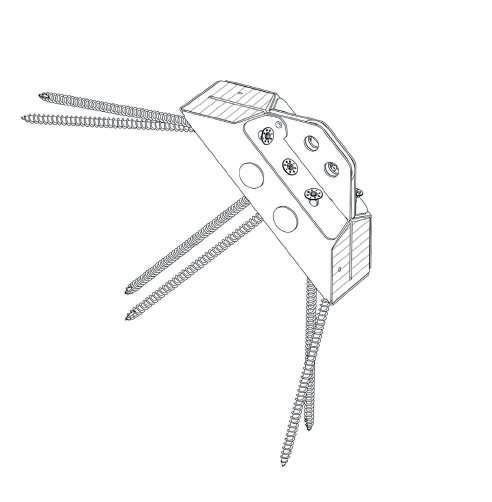

NR. UND ABMESSUNGEN
SCHRAUBE

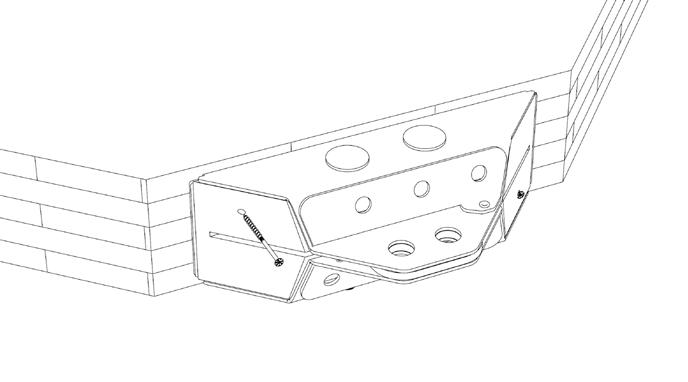

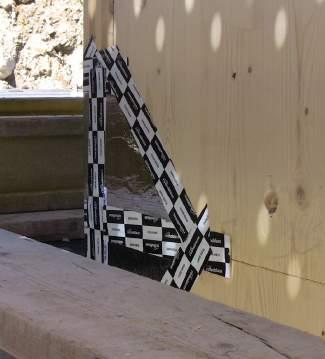

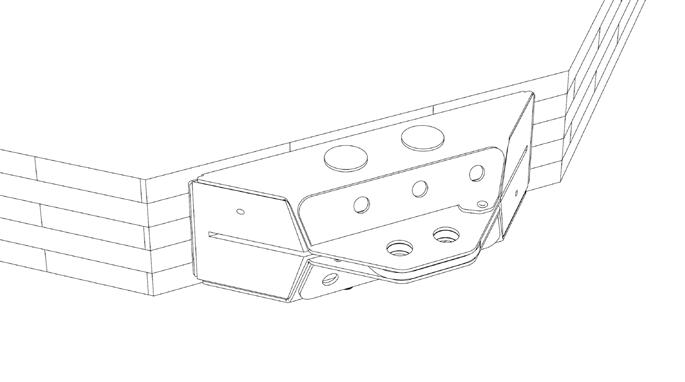

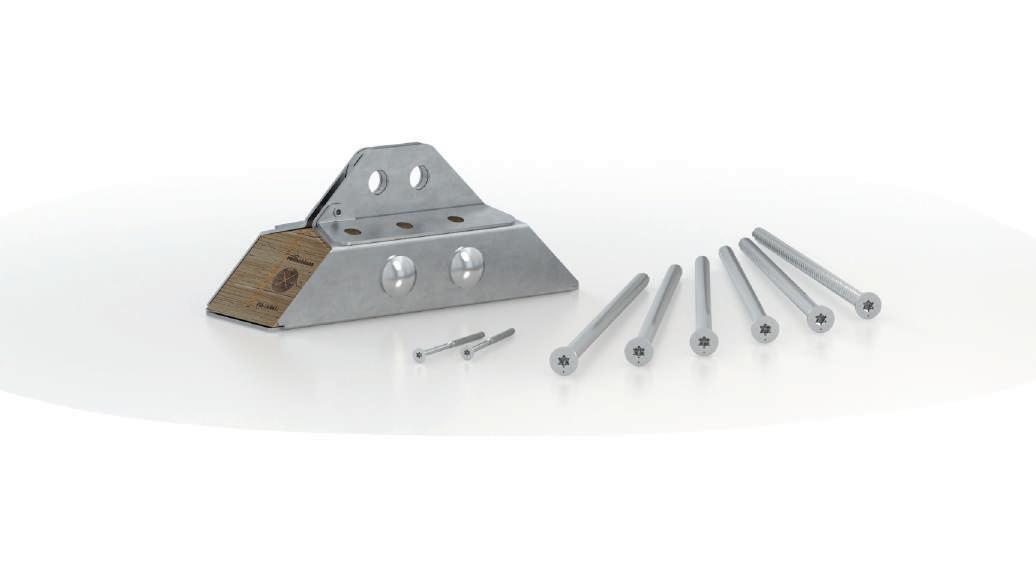

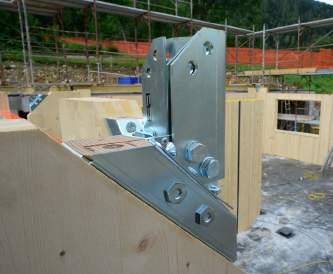

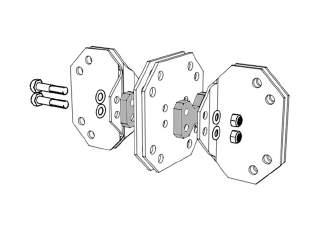

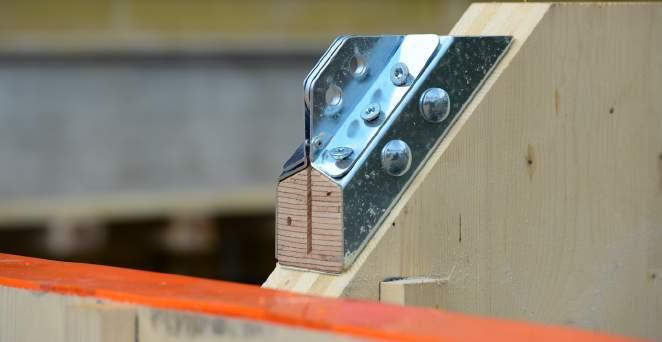

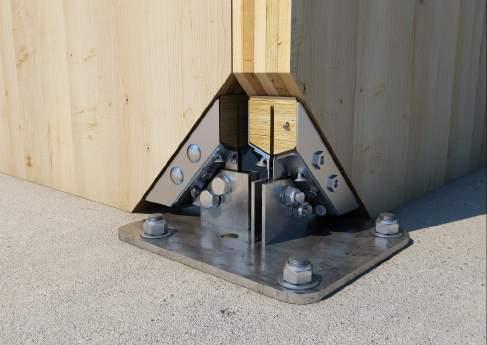

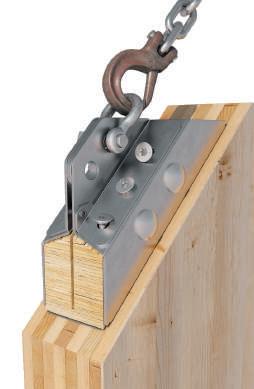

X-ONE ist ein leichtes, kompaktes Verbindungselement, das exzellente Festigkeitswerte garantiert. Seine Geometrie ermöglicht den Einsatz im X-RAD-System sowie als einzelnes Verbindungselement bei besonders anspruchsvollen Anwendungen.

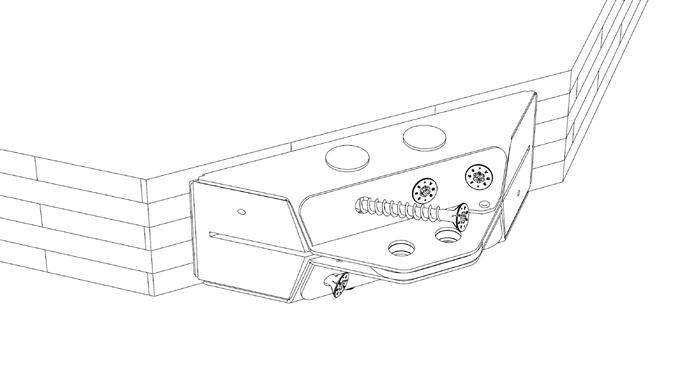

X-ONE wird über 6 XVGS11350-Schrauben, die in ausgerichtete Vorbohrungen eingesetzt werden, an der BSP-Platte fixiert. Das Einsetzen der Schrauben in das BSP in der von den X-ONEFührungsbohrungen vorgegebenen Richtung garantiert eine stabile Befestigung in jeder Beanspruchungsrichtung.
6 Vollgewindeschrauben, Durchmesser 11 mm Art.-Nr. XVGS11350
X-ONE-Verbinder
Ebene Fläche zur Befestigung des X-ONE
BSP-Platte

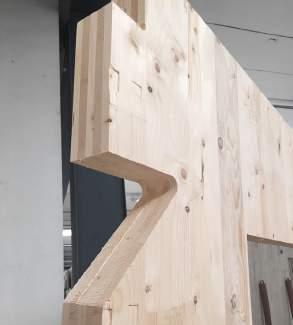

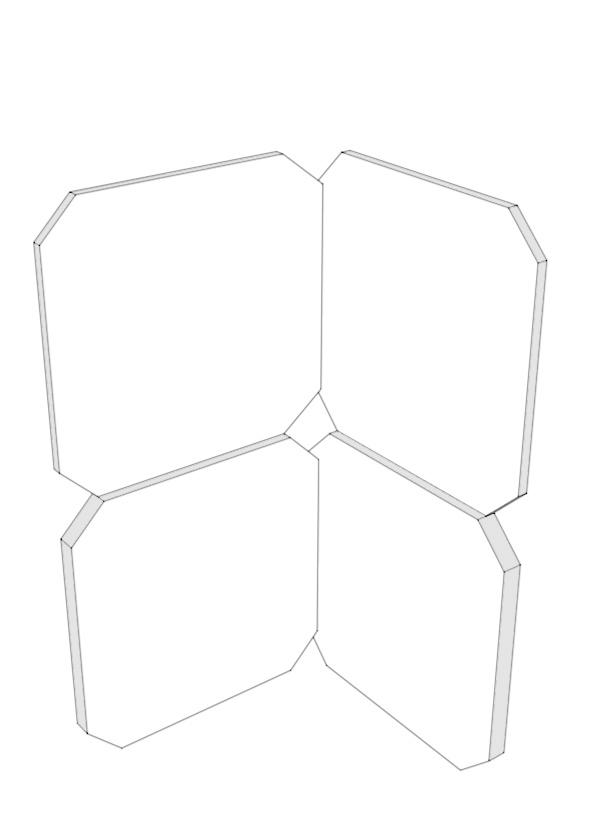

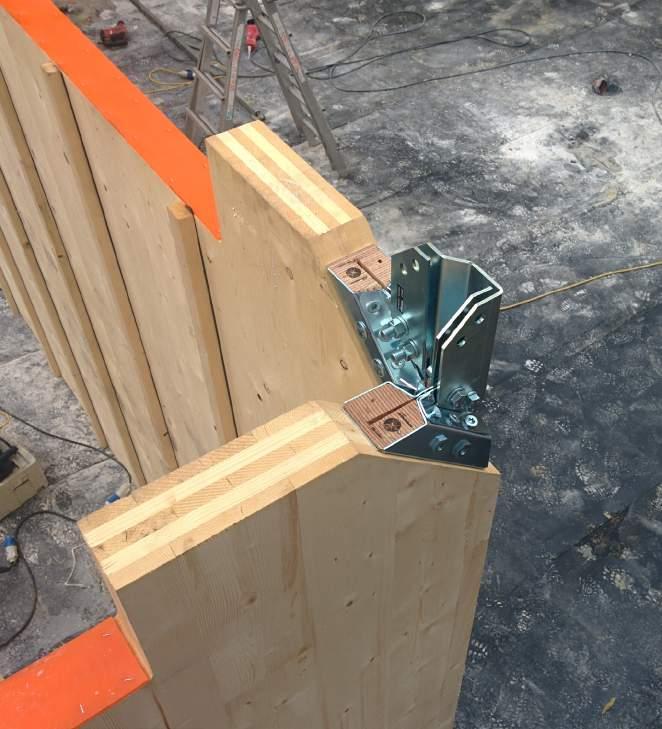

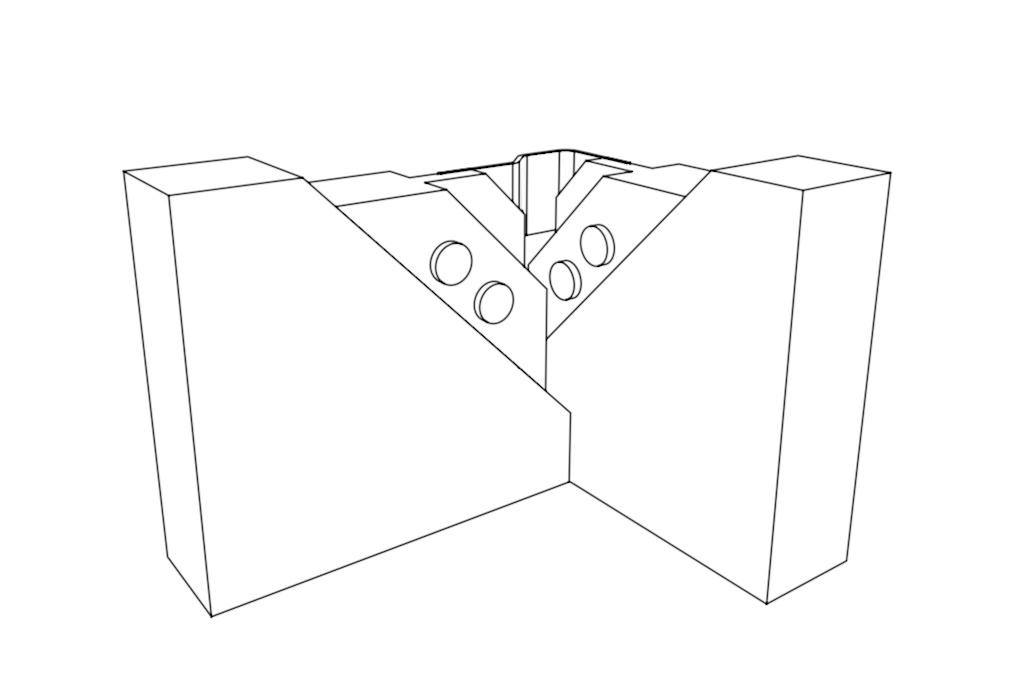

POSITIONIERUNG

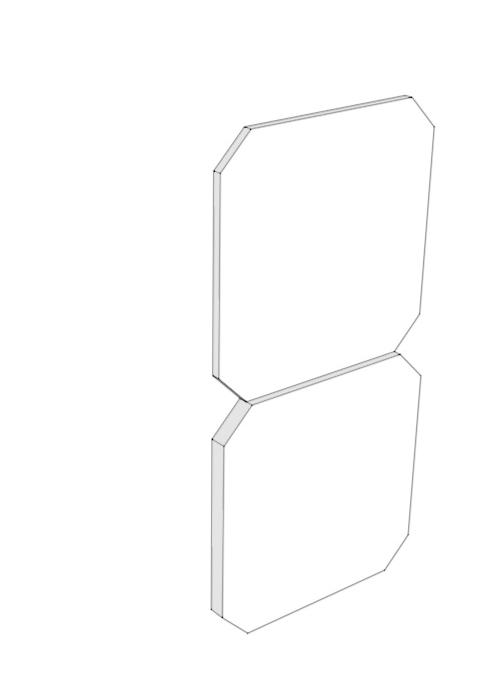

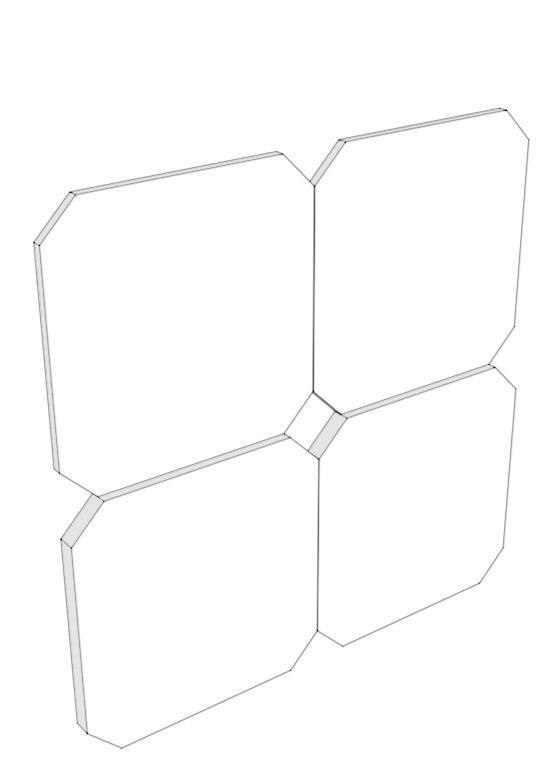

Unabhängig von der Stärke der Platte und deren Positionierung auf der Baustelle wird der Schnitt für die Befestigung des X-ONE an den Scheiteln der Wände unter 45° ausgeführt und weist eine Länge von 360,6 mm auf.

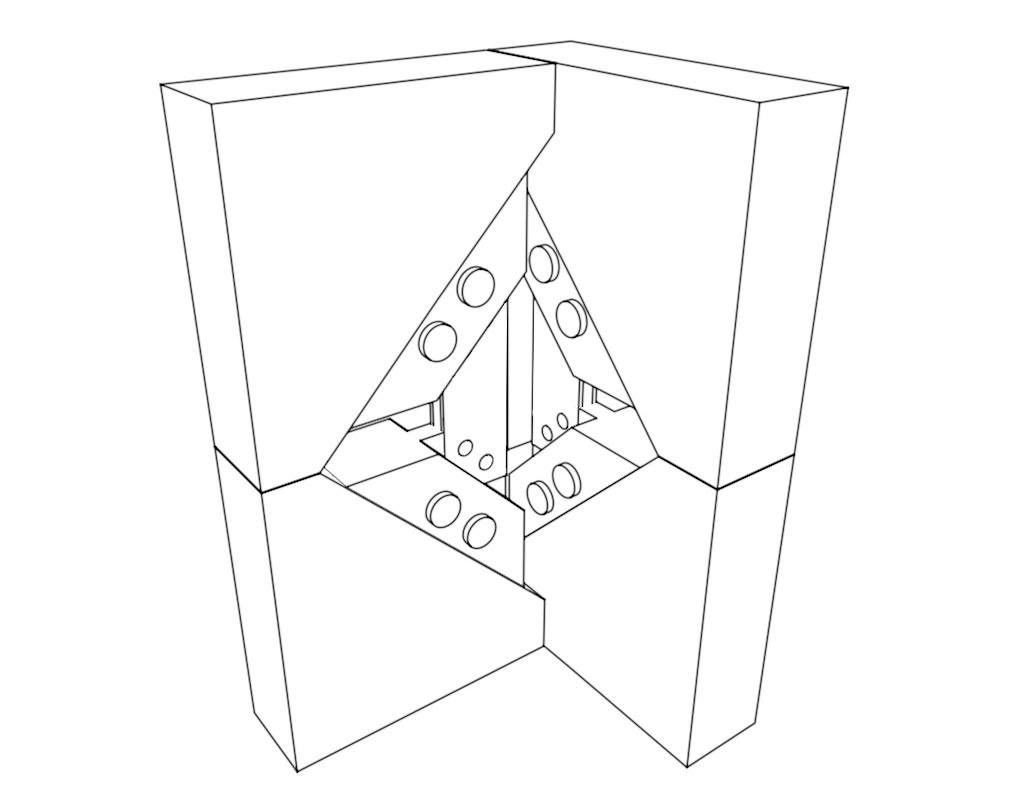

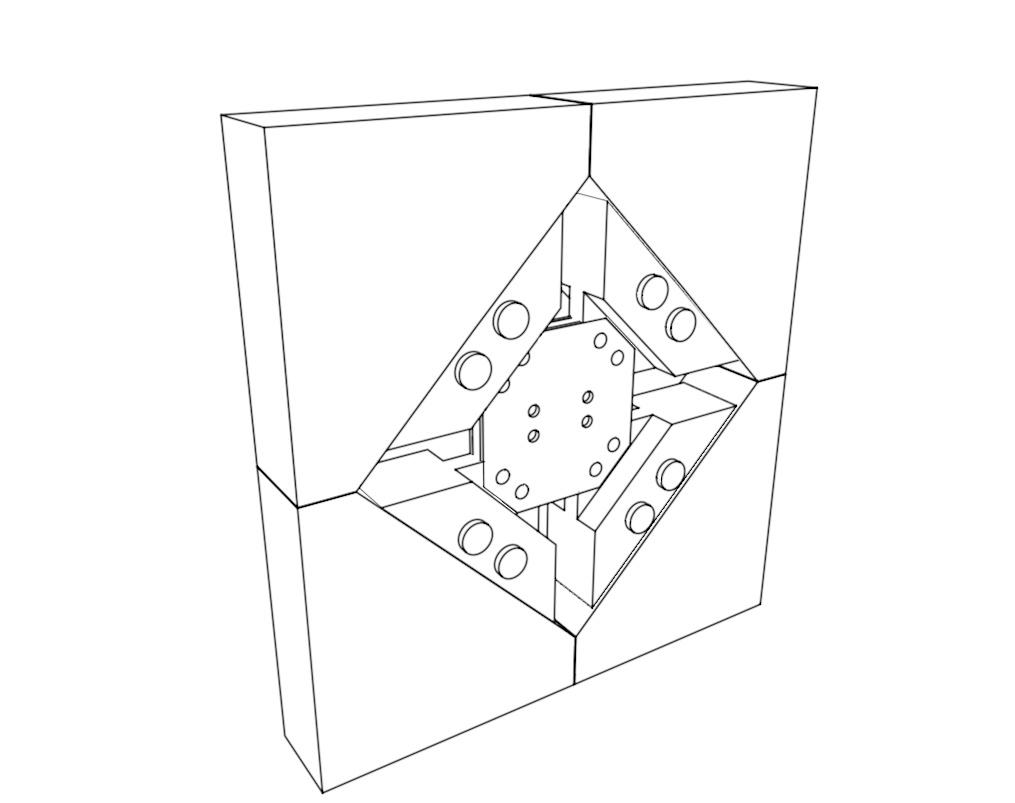

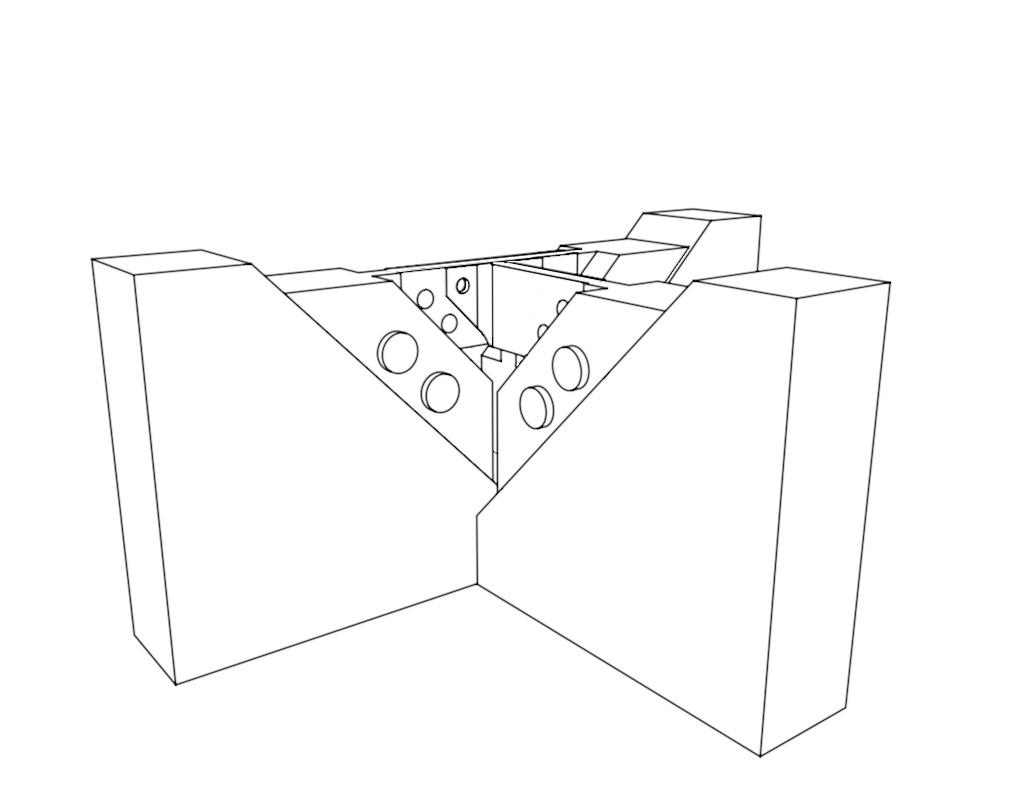

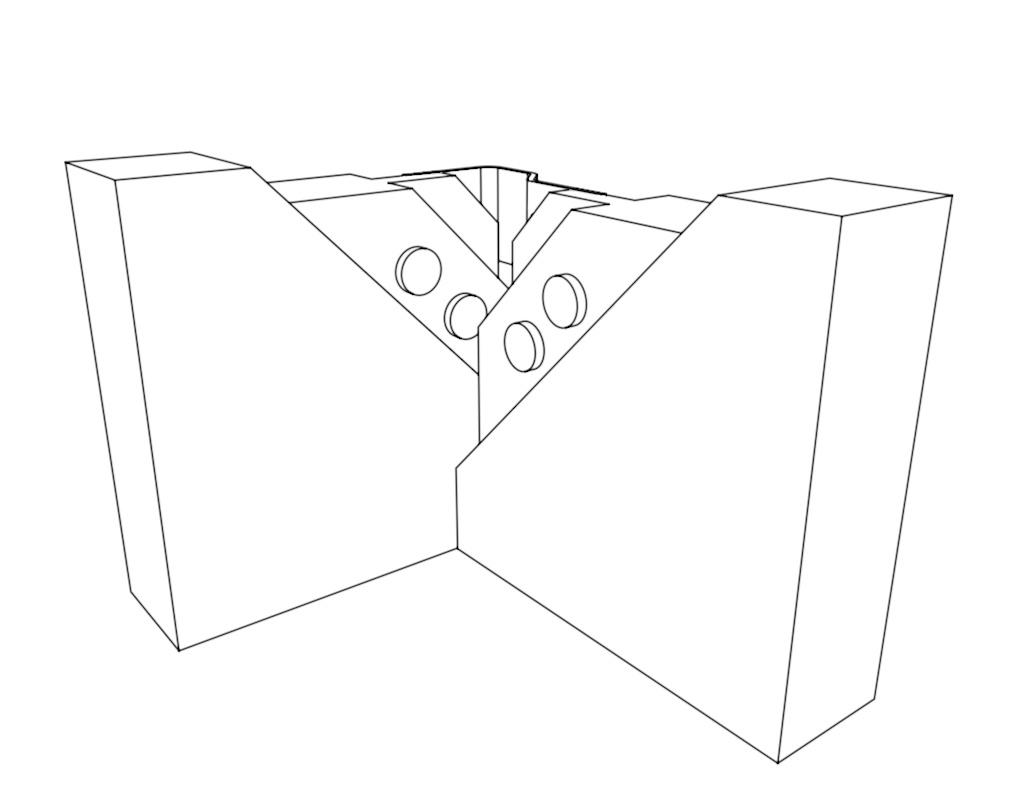

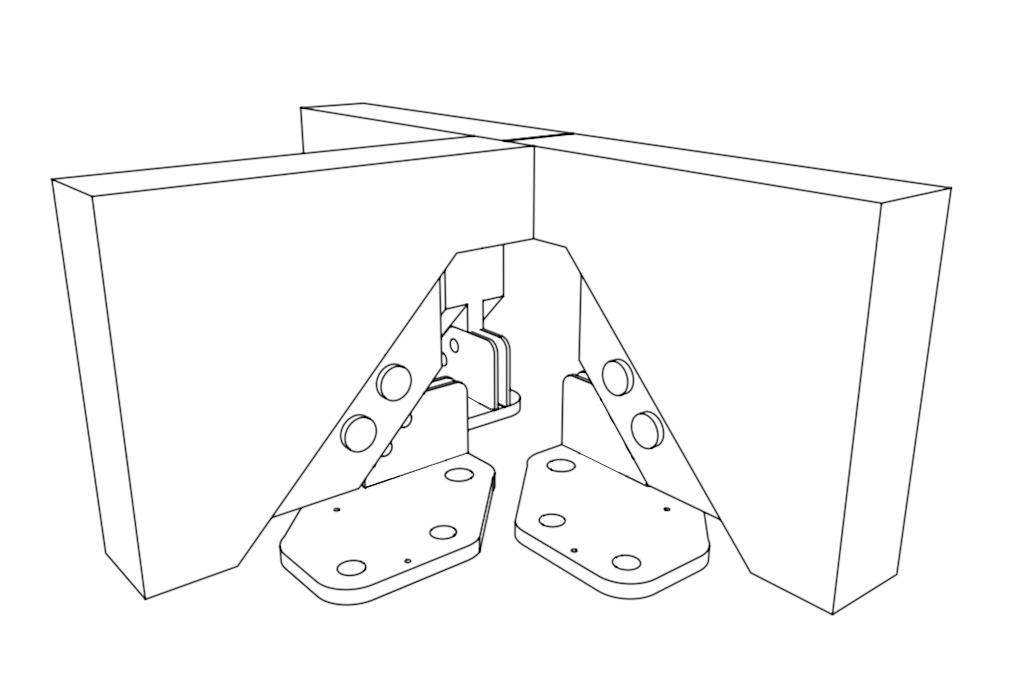

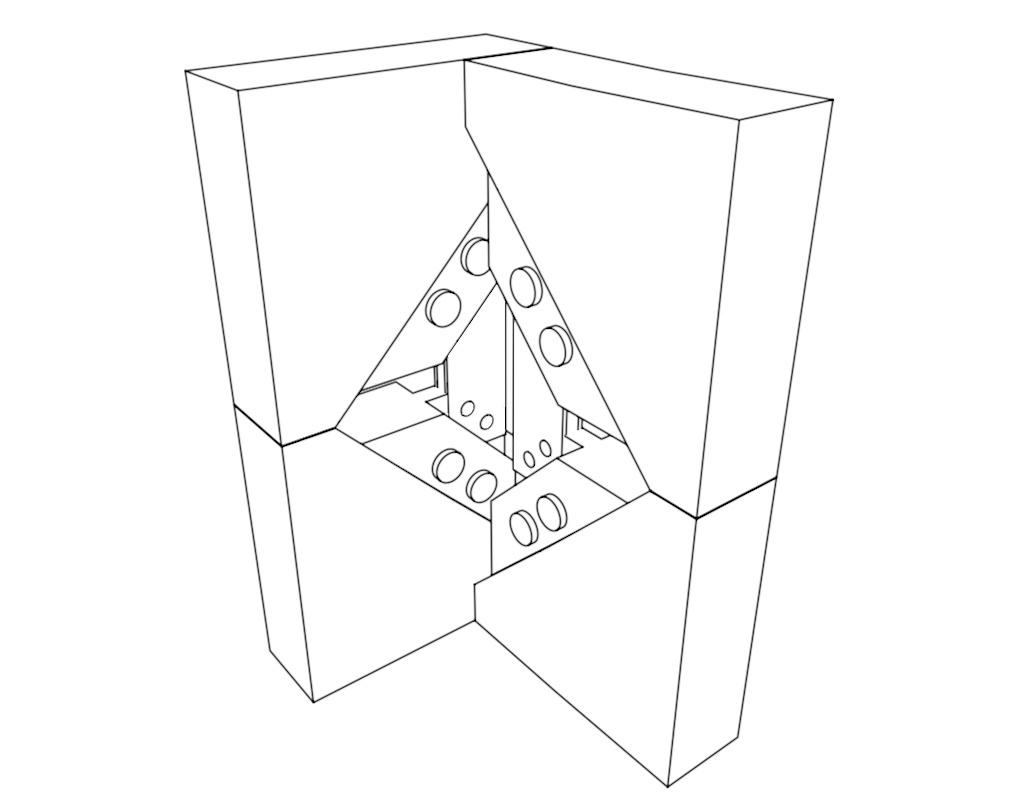

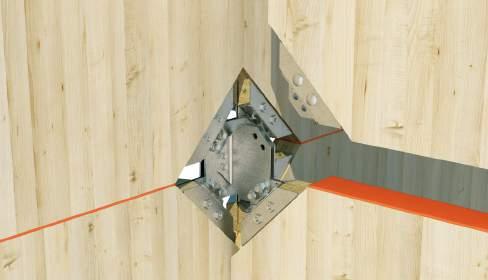

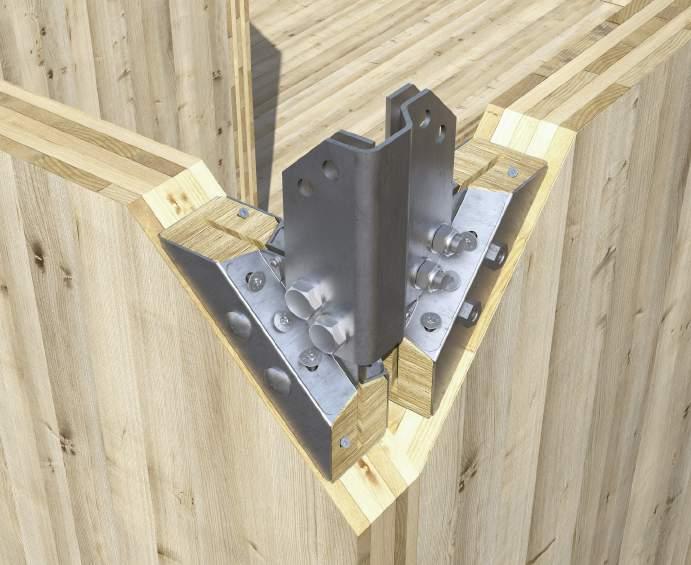

DETAILANSICHT STANDARDSCHNITT KNOTEN ZWISCHEN DEN EBENEN UND OBERSTER KNOTEN (1)

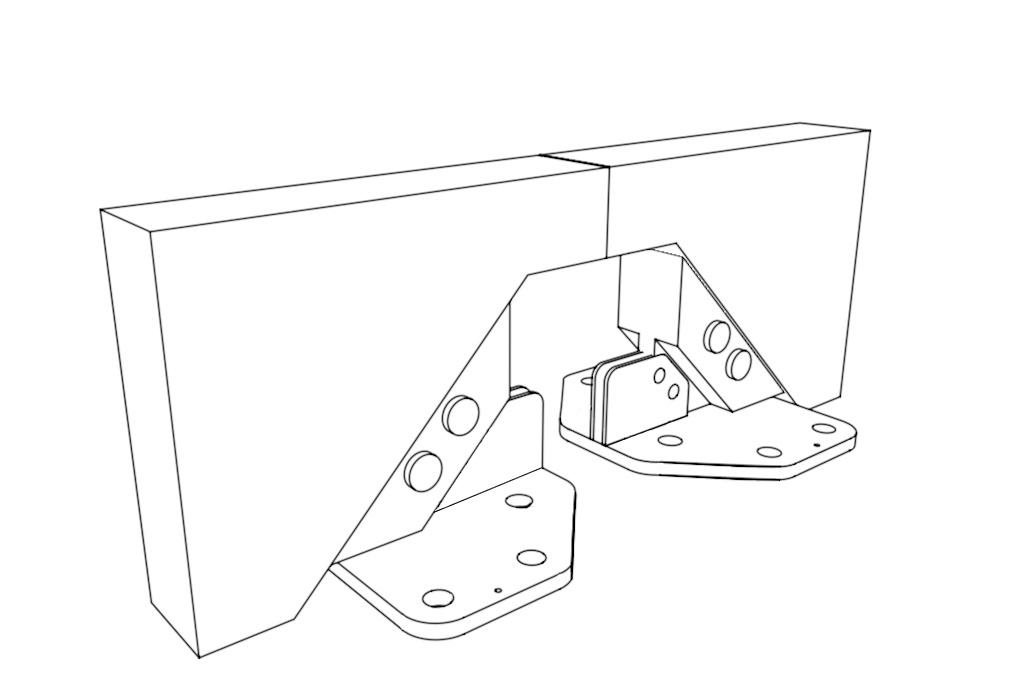

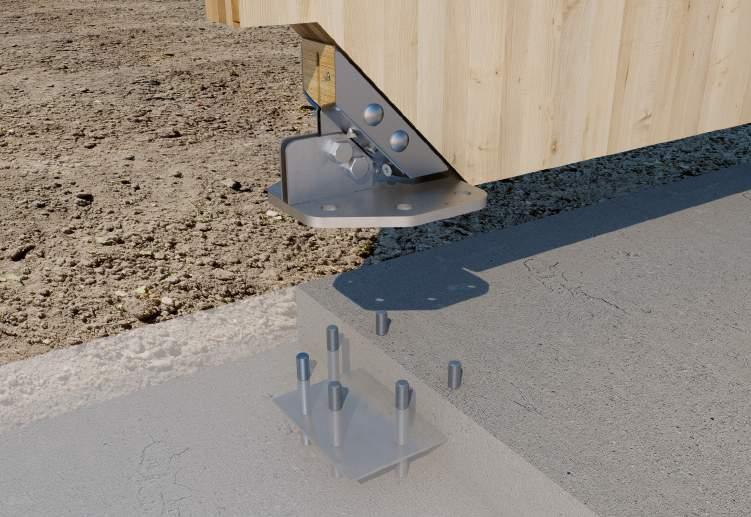

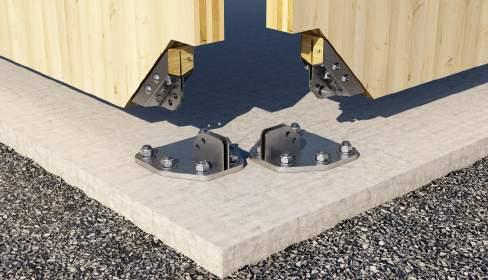

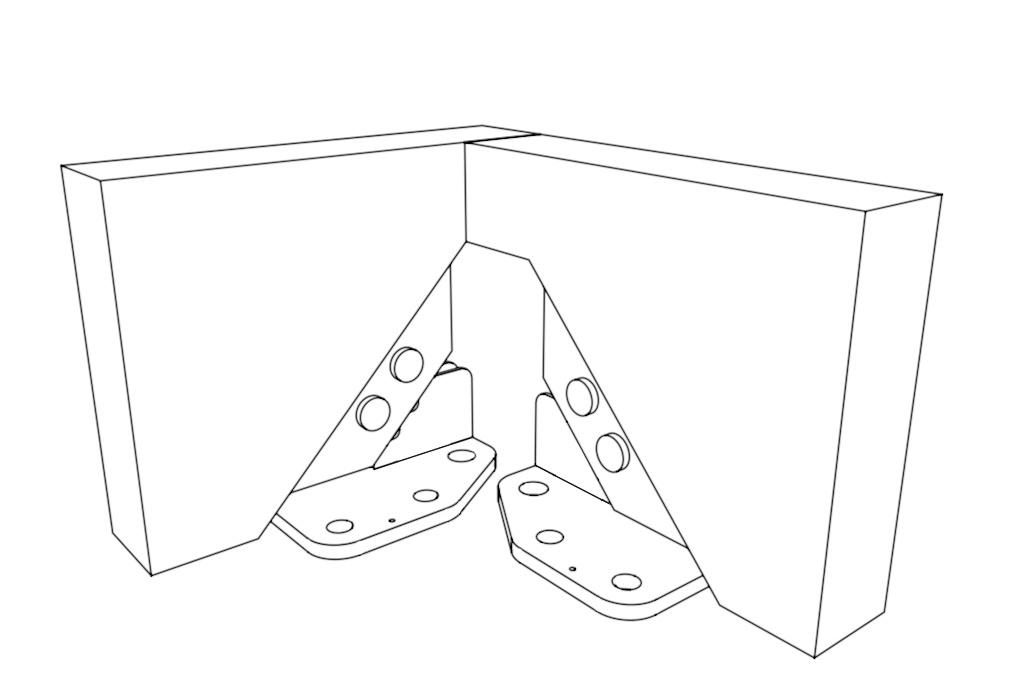

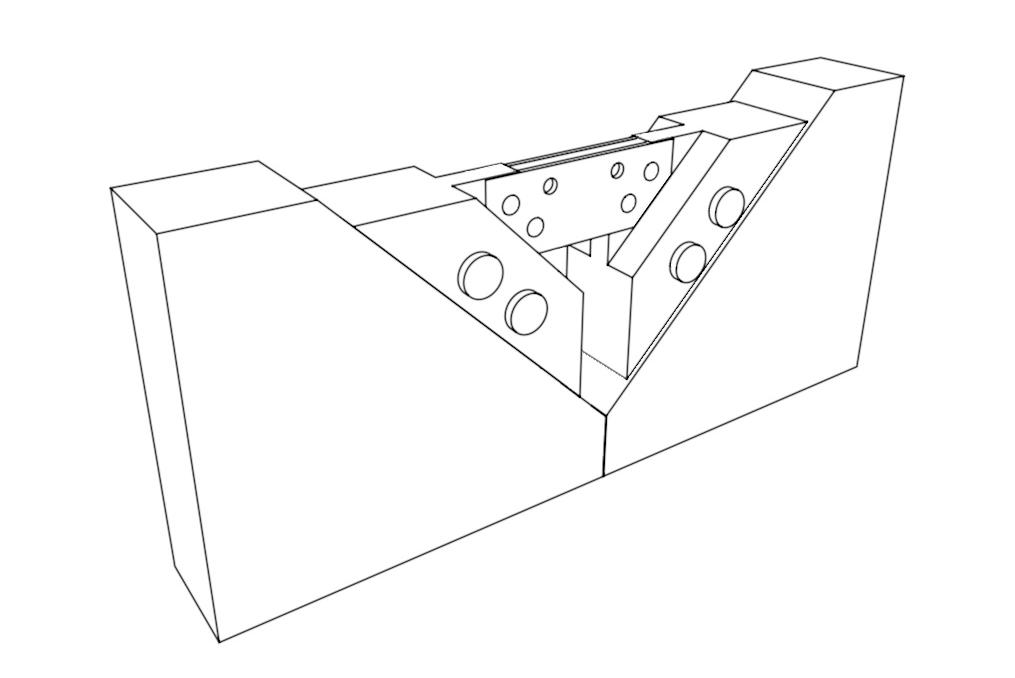

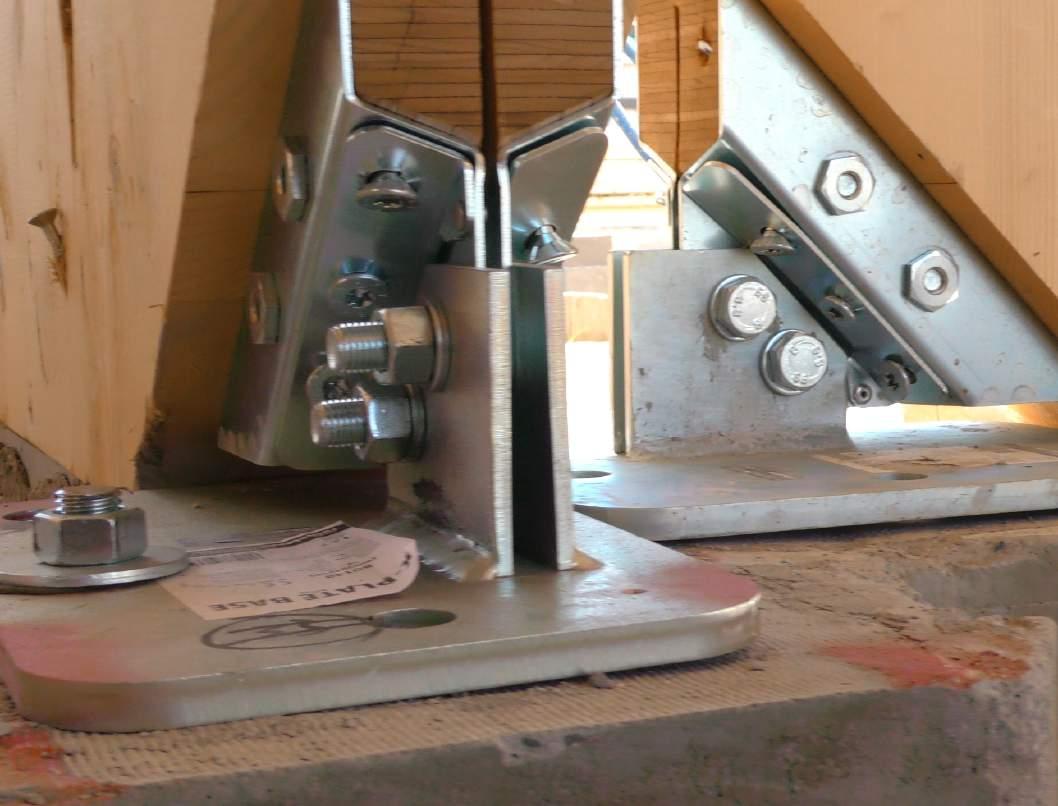

DETAILANSICHT STANDARDSCHNITT BASIS KNOTEN (1)

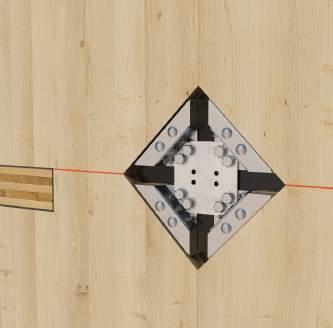

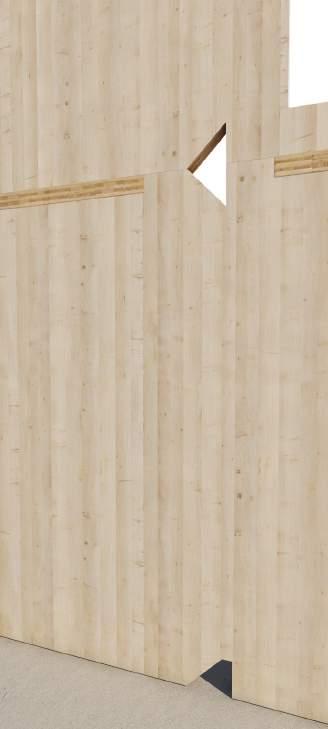

X-ONE wird an der schrägen Fläche fixiert, sowohl zentral zur Schnittlänge als auch in Richtung der Plattenstärke (s). Diese Regel gilt unabhängig von der Stärke der Platte.

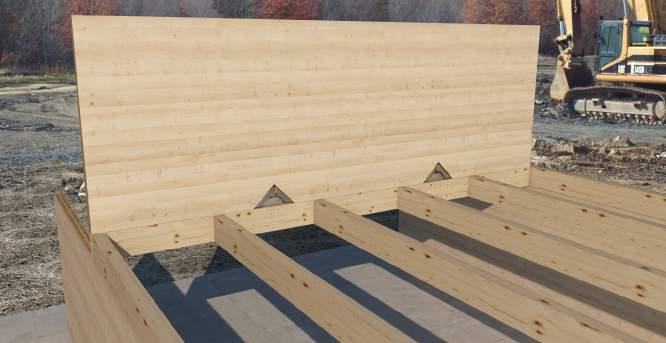

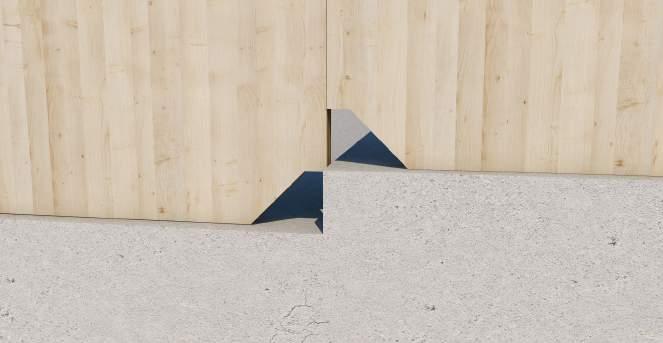

Durch die Erstellung einer spezifischen Aufnahme für die Deckenplatten brauchen diese nicht zwischen den Wandplatten eingelegt zu werden, womit auch die Problematiken in Bezug auf die rechtwinklige Kompression der Fasern vermieden werden. Somit ist die direkte Übertragung der vertikalen Belastungen zwischen den Wandplatten in konzentrierten Bereichen an den Enden derselben möglich.
ANMERKUNGEN: (1) Für Fälle, die nicht dem Standard entsprechen, siehe Seiten 62-63. (2) Schnitte und Bearbeitungen in der BSP-Platte in einem Umkreis von 300 mm von den Scheiteln des X-ONE sind zu vermeiden, damit die Befestigungsschrauben und Schnittwerkzeuge nicht beschädigt werden.
In diesem Abschnitt werden dem Planer die charakteristischen sowie die Projekt-Festigkeitswerte geliefert, welche die Festigkeit des in verschiedene Richtungen beanspruchten X-ONE -Elementes beschreiben.

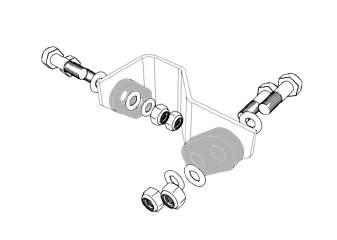

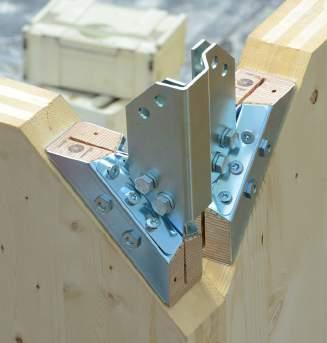

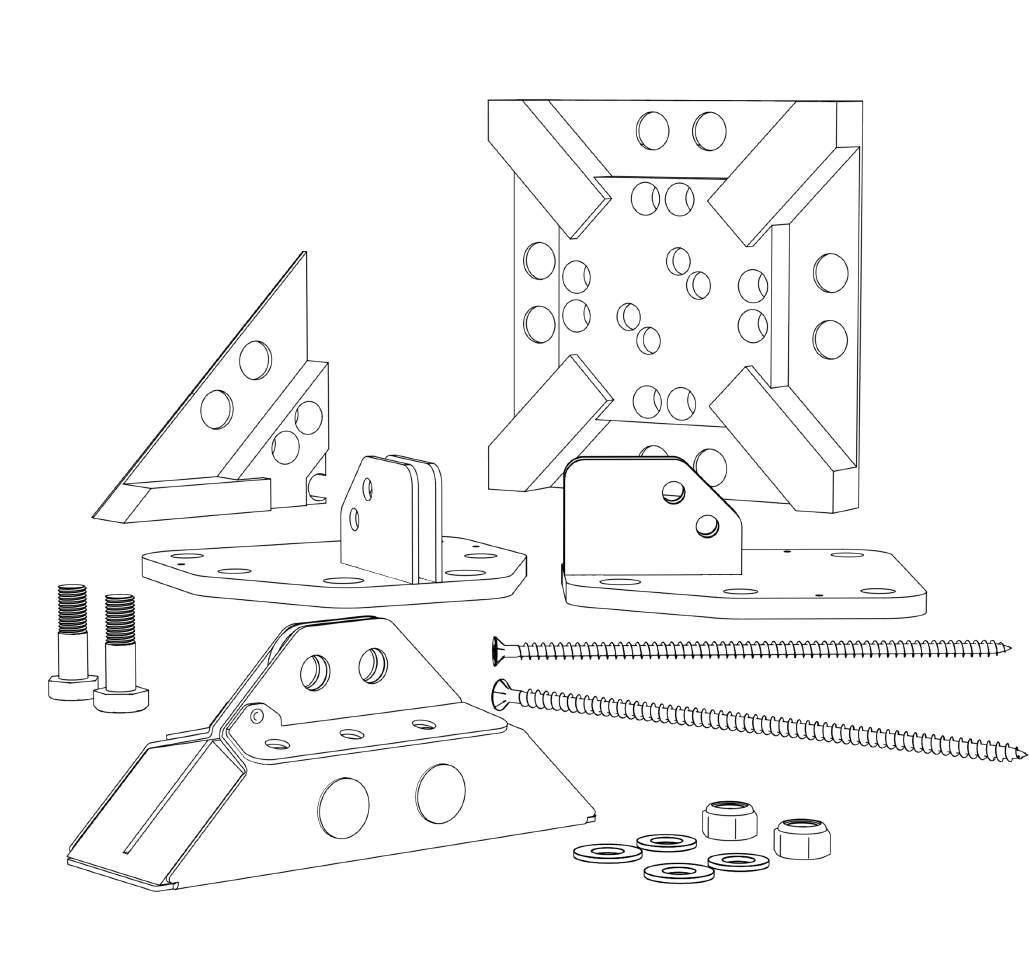

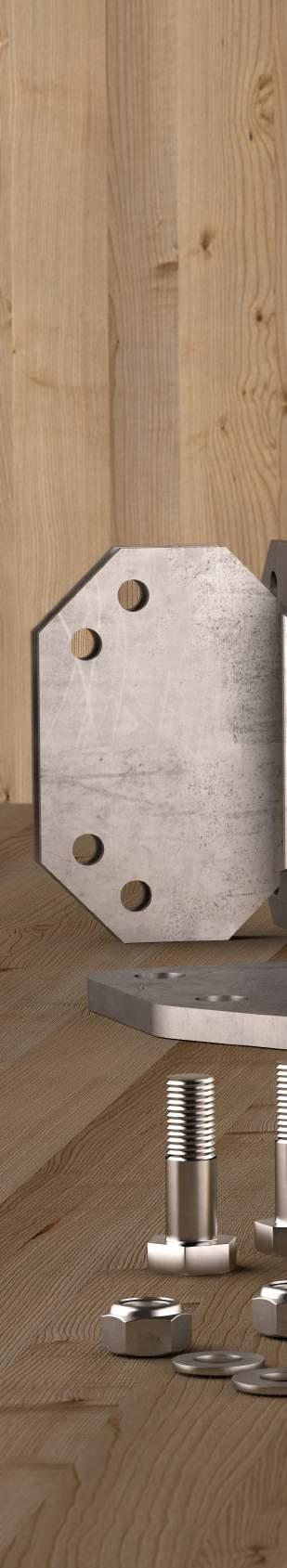

Das vormontierte, X-ONE-Element besteht aus folgenden Teilen:
1.Außenhülle aus gebogenem Stahl, Stärke 2,5 mm
2.Versteifende Innenplatte, Stärke 6 mm, mit Verbindungsbohrungen für Schraubenbolzen M16
3.Einsatz aus Laminated Veneer Lumber (LVL)
4.Platten-Unterlegscheiben, Stärke 2,5 mm
5.Schraubenbolzen M12 mit Mutter
6.Vollgewindeschrauben VGS Ø11 mm (Art.-Nr. XVGS11350)
X ONE UND VERBINDER
ANORDNUNG DER VERBINDER MIT UNTERSCHIEDLICHER NEIGUNG
Der Bruchbereich des X-ONE in einem variablen Beanspruchungsbereich von 0° bis 360° (auf der Ebene der BSP-Platte) ist gemäß 3 verschiedenen Ansätzen bestimmt worden:
Experimentelle Untersuchungen: Lastversuche auf der Verbindung mit unterschiedlichen Beanspruchungsrichtungen
Finite-Elemente-Analyse (FEM): Erweiterung der Versuchsergebnisse auf andere Beanspruchungsrichtungen
Analytische Modelle: Bestätigung der Versuchsergebnisse und der FEM-Analyse sowie Vereinfachung des Projektansatzes
FÜR WEITERE INFORMATIONEN
A. Polastri, A. Angeli, “An innovative connection system for CLT structures: experimental - numerical analysis“, 13th World Conference on Timber Engineering 2014, WCTE 2014, Quebec City, Kanada.
A. Polastri, A. Angeli, G. Dal Ri, “A new construction system for CLT structures“, 13th World Conference on Timber Engineering 2014, WCTE 2014, Quebec City, Kanada. A. Polastri, “An innovative connector system for fast and safe erection with CLT“, 20. Internationales Holzbau-Forum 2014, Garmisch Partenkirchen, Deutschland.
A. Polastri, R. Brandner, D. Casagrande, “Numerical analyses of high- and medium- rise CLT buildings braced with cores and additional shear walls, Structures and Architecture: Concepts, Applications and Challenges“, Proceedings of the 3nd International Conference on Structures and Architecture, ICSA 2016.
A. Angeli, A. Polastri, E. Callegari, M. Chiodega, “Mechanical characterization of an innovative connection system for CLT structures“ , 14th World Conference on Timber Engineering 2016, WCTE 2016, Wien, Österreich.
A. Polastri, C. Loss, L. Pozza, I. Smith, “CLT buildings laterally braced with core and perimeter walls“, 14th World Conference on Timber Engineering 2016, WCTE 2016, Wien, Österreich.
A. Polastri, I. Giongo, S. Pacchioli, M. Piazza, “Structural analysis of CLT multi-storey buildings assembled with the innovative X-RAD connection system: case-study of a tall-building“, 14th World Conference on Timber Engineering 2016, WCTE 2016, Wien, Österreich.
EXPERIMENTELLE UNTERSUCHUNGEN
Die Laborversuche wurden in drei verschiedenen Forschungszentren durchgeführt:
TU GRAZ (Lignum Test Center der Universität Graz – A T): statische Versuche zur Ermittlung der Parameter in Bezug auf Festigkeit und Steifigkeit
CNR-IVALSA (Italienischer Forschungsrat - Institut für Nutzung und Aufwertung von Holz und Baumarten von San Michele all‘Adige - Italien): statische und zyklische Versuche zur Ermittlung von Duktilität und Verhalten unter dem seismischen Gesichtspunkt
DICAM (Institut für Bau-und Umweltingenieurwissenschaften und Mechanik an der Universität Trient – IT): Versuche am kompletten System der Wand-Verbindung
STATISCHER VERSUCH
ZYKLISCHER VERSUCH

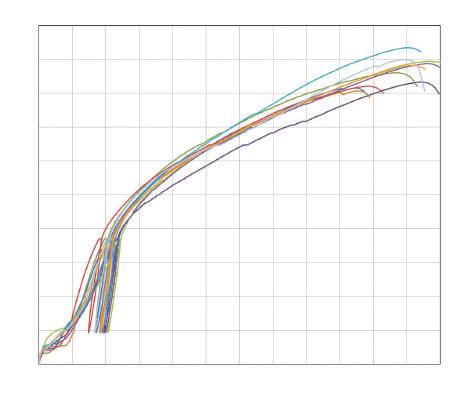

Beispiel für das Ergebnis eines gleichförmigen Versuchs: Kurve Kraft-Belastung durch Beanspruchung
α = 45°
Displacement [mm]
Beispiel für das Ergebnis eines zyklischen Versuchs: Diagramm Kraft-Belastung durch Beanspruchung
α = 135° - 315°

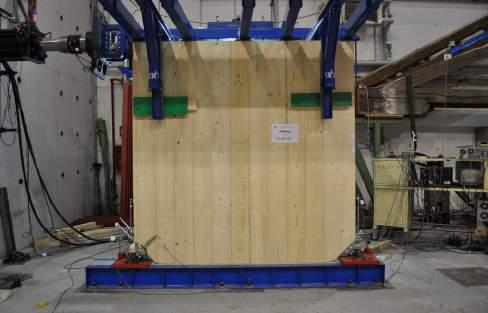

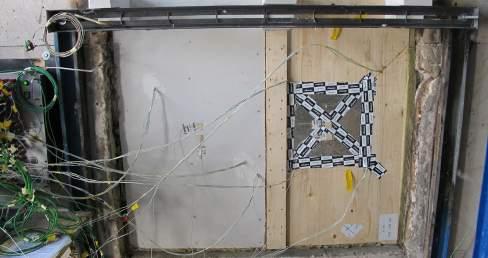

Anhand der X-ONE-Versuchsstudie konnten an der Universität Trient zyklische Bruchversuche an kompletten Wandsystemen geplant und durchgeführt werden, bei denen die BSP-Platte mit dem X-RAD-System am Boden befestigt wurde. Die Versuchsreihe wurde mit der Prüfung eines komplexen Systems mit mehrfacher X-RAD-Verbindung zwischen 4 BSP-Elementen abgeschlossen, anhand derer die Wechselwirkung zwischen den unterschiedlichen Komponenten (X-ONE, X-PLATE, BSP-Platten) analysiert werden konnte.
Beispiel für das Ergebnis eines zyklischen Versuchs an einem Wand-System: Diagramm Kraft-Belastung und Einrichtung des Versuchs an steifer Platte
Bei allen durchgeführten Prüfungen wurde die Verbindung zum Bruch gebracht, um das Verhalten des Systems bei Veränderung der Beanspruchungsrichtung zu beobachten.
Zum Abschluss der experimentellen Phase ist das Festigkeitsdiagramm der Verbindung durch Interpolieren der erfassten Daten erstellt worden.
Schematische Darstellung des bei Änderung der Beanspruchungsrichtung beobachteten Bruchmechanismus (0° ≤ α < 360°)
α = 0° – 90° – 135° – 315° Zug VGS-Verbinder
α = 45° Blockreißversuch der Platten
α = 180° – 225° – 270° Bruchmechanismen Holzseite
Bereich experimentelle Festigkeit
Die bei den Versuchen erhaltenen Ergebnisse und die Beobachtung des Bruchverhaltens führten zur Erstellung und Validierung eines Finite-Elemente-Modells, welches das Gesamtverhalten der X-ONE-Verbindung beschreibt, wenn diese Beanspruchungen in verschiedene Richtungen ausgesetzt wird. Simuliert wurden Push-over-Analysen, die anschließend bilinear vereinfacht wurden, um bei Änderung der Verschiebungsrichtung Werte bezüglich der maximalen Festigkeit zu liefern.
FEM-Analysen des X-ONE-Elements und der Verbinder
Beispiel einer Kapazitätskurve mit Linearisierung
Die Punkte, welche die errechneten Festigkeitshöchstwerte bei den FEM-Analysen darstellen, ermöglichen die Definition eines weiteren Festigkeitsbereichs der Verbindung.

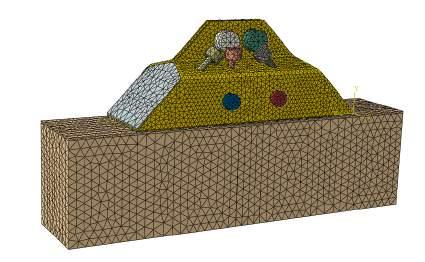

FEM-Modellierung von Verbinder X-ONE und BSP-Platte
Bereich durch FEM-Simulation festgestellte Festigkeit
ANALYTISCHE MODELLE
Die Versuchsreihe und das Finite-ElementeModell zeigen, dass das System X-ONE + BSPPlatte mit Änderung der Beanspruchungsrichtung ein unterschiedliches Bruchverhalten aufweist. Zur Ermittlung der Berechnungsmodelle wurden 8 Hauptbeanspruchungsrichtungen in einem Referenzsystem x-z definiert, in dem sich die Symmetrien des Verhaltens
der Verbindung zeigen. Ausgehend von der Beobachtung des Bruchverhaltens bei den Versuchen wurden die Gleichgewichtskonfigurationen der Verbindung für jede Beanspruchungsrichtung gemäß dem statischen Satz der Grenzanalyse festgestellt.
Als Beispiel werden die Festigkeitsmechanismen für zwei Konfigurationen aufgeführt:
Konfguration für α = 45°
Konfguration für α = 135° - 315°
Auf der Grundlage des analytischen Modells kann ein weiterer Festigkeitsbereich generiert werden, der ähnliche Ergebnisse wie die Laborversuche und die FEM-Analyse liefert. Dies bestätigt die Stabilität des Verhaltens der Verbindung und die Gültigkeit der angewandten Analysemethoden.
Analytisch berechneter Festigkeitsbereich
2RVGS,t
2RVGS,t 2RVGS,t
PROJEKTFESTIGKEITEN
Zur Nachweisführung werden die Festigkeitswerte, ergänzt durch die analytischen Werte, herangezogen, wodurch der charakteristische Festigkeitsbereich von X-ONE ermittelt wurde
Mittels eines Systemprojekts, entsprechend den Hierarchiebegriffen der Festigkeiten, werden bei Überdimensionierung einiger Bestandteile von X-ONE bestimmte Bruchverhalten bevorzugt:
Materialbruch durch Zug der VGS Vollgewindeschrauben
Blockscherversagen an den M16-Bohrungen am System Gehäuse + Innenplatte holzseitiger Bruch (Auszug der VGS-Schrauben und Holzkompression)
Charakteristischer Festigkeitsbereich
Nachfolgend eine Tabelle mit den charakteristischen Festigkeiten in den verschiedenen Beanspruchungskonfigurationen sowie eine Bezugnahme auf den entsprechenden Sicherheitskoeffizienten in Funktion des Bruchmechanismus (Stahl oder Holz).
α Globale FestigkeitFestigkeits-Komponenten Bruchmechanismus partielle Sicherheitskoeffizienten (1) Rk [kN] Vk [kN] Nk [kN]
0° 111,6 111,60,0 Zug VGS Stahl
45° 141,0 99,799,7Blockreißversuch an M16-BohrungenStahl
90° 111,6 0,0111,6 Zug VGS Stahl
= 1,25
= 1,25
= 1,25 135° 97,0 - 68,668,6 Zug VGS Stahl
= 1,25 180° 165,9 - 165,90,0Herausziehen VGS-GewindeHolz
225° 279,6 - 197,7- 197,7Kompression des HolzesHolz
270° 165,9 0,0- 165,9Herausziehen VGS-GewindeHolz
M,Holz = 1,3
M,Holz = 1,3
M,Holz = 1,3
315° 97,0 68,6- 68,6 Zug VGS Stahl γM2 = 1,25
360° 111,6 111,60,0 Zug VGS Stahl γM2 = 1,25
ANMERKUNGEN: Damit das X-ONE-Element seine Höchstleistung erreichen kann und dem Splittern im Holz vorgebeugt wird, wird empfohlen, 2 Vollgewindeschrauben VGZ rechtwinklig zur BSP-Platte einzuführen (siehe dazu die Abb. auf S. 24).
(1) Die Teilsicherheitskoeffizienten sind aus der entsprechenden Norm zu übernehmen, welche für die Berechnung herangezogen wurde. In der Tabelle sind die Werte für Stahl gemäß EN 1993-1-8 und die Werte für Holz gemäß EN 1995-1-1 angegeben.
Die Überprüfungen bezüglich der Grenzbelastbarkeit werden mittels dem Projektfestigkeitsbereich von X.ONE ausgeführt, welcher von den charakteristischen Festigkeitswerten ausgehend festgelegt wird (1) Die Projektfestigkeitswerte werden wie folgt erhalten:
Bruch auf Seite des Stahls:
Bruch auf Seite des Holzes:
Die Koeffizienten kmod und γM müssen abhängig vom Bruchmechanismus und von der für die Berechnung verwendeten geltenden Norm angesetzt werden.
Die Prüfung der X-ONE-Verbindung gilt als erfüllt, wenn der Punkt, welcher die Beanspruchung Fd darstellt, innerhalb des Projekt-Festigkeitsbereichs liegt:
Projekt-Festigkeitsbereich gemäß EN 1995-1-1 und EN 1993-1-8
Der Projektbereich von X-ONE bezieht sich auf die Festigkeitswerte und die Koeffizienten yM, die in der Tabelle angegeben sind und für eine sehr kurze Lasteinwirkungsdauer gelten (Erdbeben und Wind) (2)
ANMERKUNG: (1) Der vollständige Bericht zur experimentellen Analyse der X-ONE-Verbindung kann auf der Website www.rothoblaas oder von der Software MyProject heruntergeladen werden.
(2) Die Verbindung mittels X-ONE dient als Verbindung zwischen BSP-Wänden, um Kippen und Verschieben bei seismischen Einwirkungen und Wind zu verhindern (sehr kurze Lasteinwirkungsdauer). Die statischen vertikalen Kräfte werden direkt durch den Wand-Wand-Kontakt ohne Beanspruchung der Verbindung übertragen. Der Einsatz des X-ONE bei kurzer, mittlerer oder permanenter Lasteinwirkungsdauer (kmod < 1) erfordert eine erneute Bewertung des Projekt-Festigkeitsbereichs, da sich die Hierarchie der Festigkeitswerte ändern könnte. In diesen Fällen wird aus Sicherheitsgründen empfohlen, alle Bemessungswerte als Festigkeitswerte des Holzes zu werten und die entsprechenden Koeffizienten anzuwenden kmod und γM
BERECHNUNG

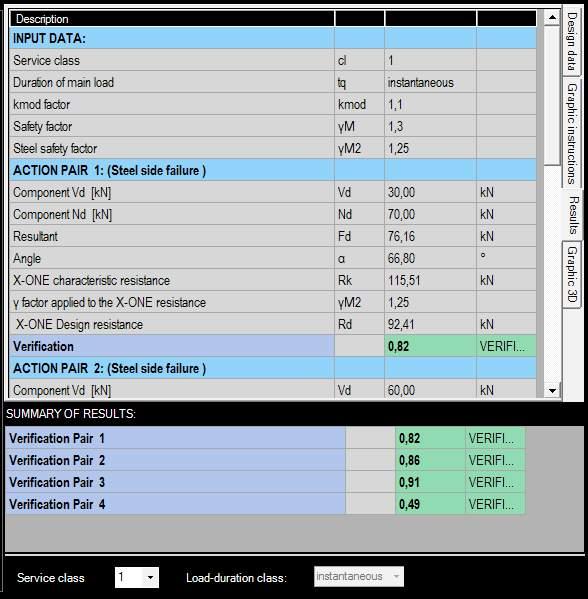

BEISPIEL DER ÜBERPRÜFUNG VON VERBINDER X - ONE

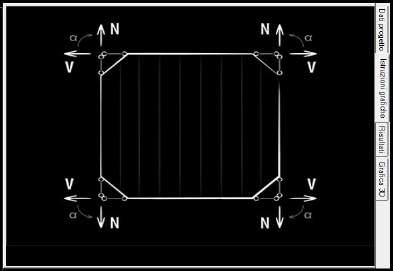

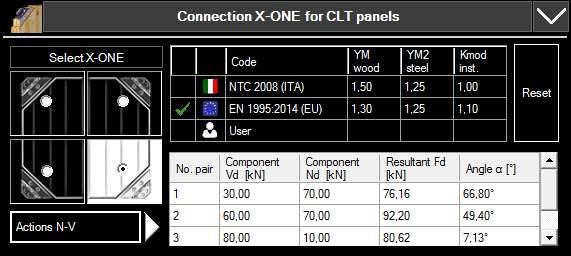

Wahl des Moduls zur Prüfung des Verbinders X-ONE unter den vorhandenen Prüfmodulen (Verbindungen mit Schrauben, verdeckte Verbindungen, thermohygrometrische Prüfungen).

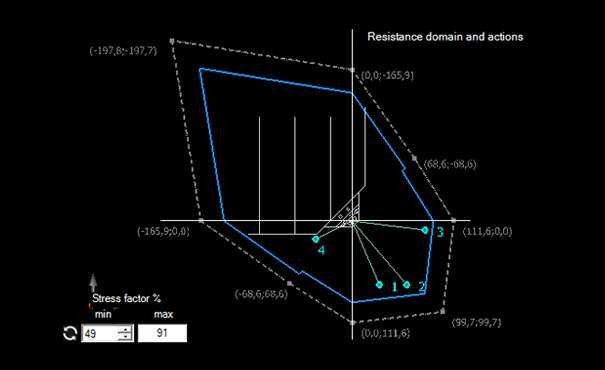

Anzeige des Festigkeitsbereichs und grafische Ausgabe der Ergebnisse (Positionierung der Beanspruchungswerte in Bezug auf den Umfang des Bereichs und Angabe des Nutzungsprozentsatzes).
Vollständiger Bericht zum Produkt, unter Angabe der Ausgangshypothesen, Eingabedaten, Grafiken, kurz gefassten und voll ausgeführten Prüfungen.
Wahl der zur Berechnung verwendenden Norm (NTC 2008, EN 1995 oder Anwender). Festlegen der ScheitelpunktTypologie der BSP-Platte. Eingabe der Knotenbelastungen (Möglichkeit der Eingabe unendlicher Momente ZugScherkraft, welche direkt aus der Berechnungstabelle der Modellierungssoftware importiert werden).
Kurzgefasster Bericht der numerischen Ergebnisse mit Angabe der Sicherheitskoeffizienten, die in Abhängigkeit vom Bruchmechanismus und der Spezifikation des Überprüfungsgrades für jedes eingegebene Beanspruchungsmoment angewandt werden.
4.
5.

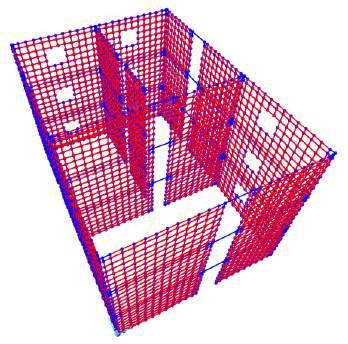

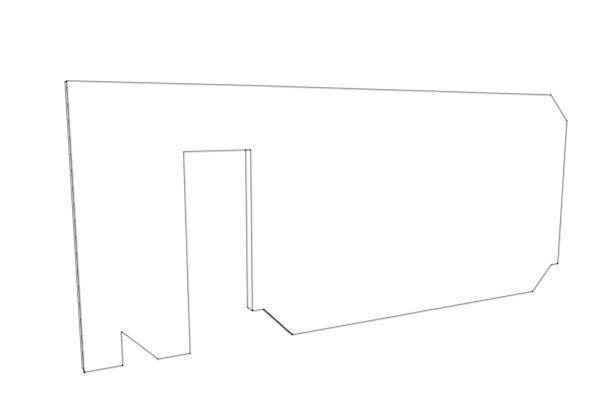

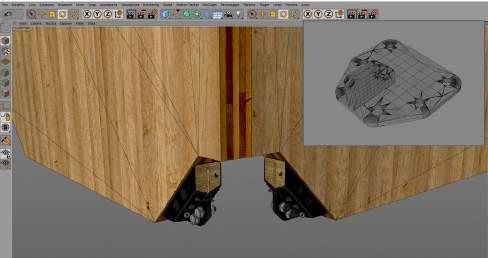

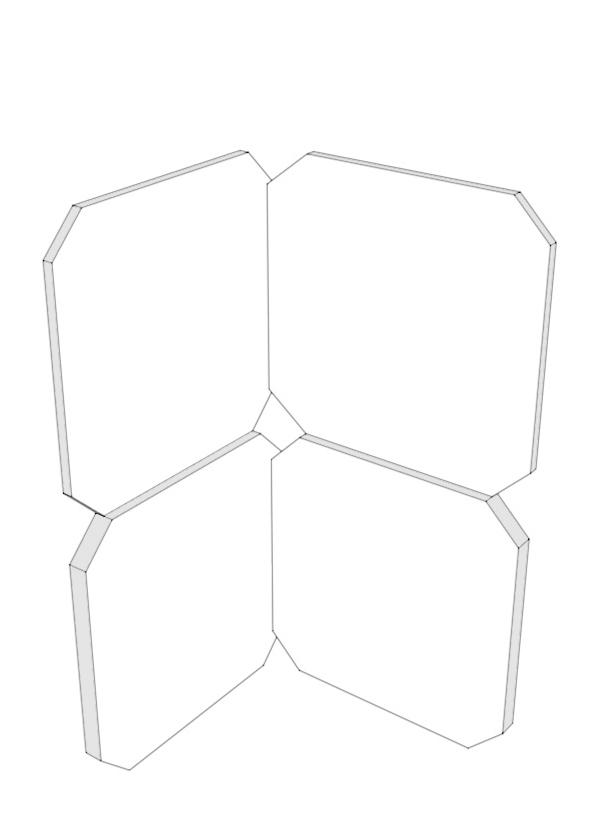

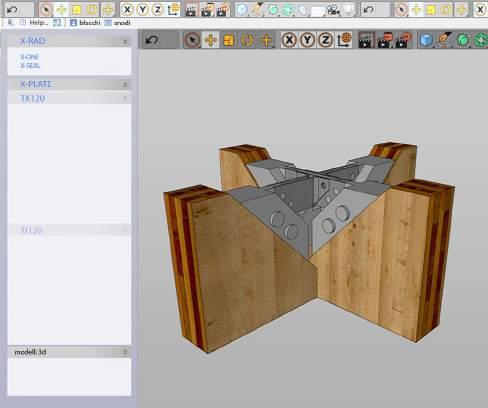

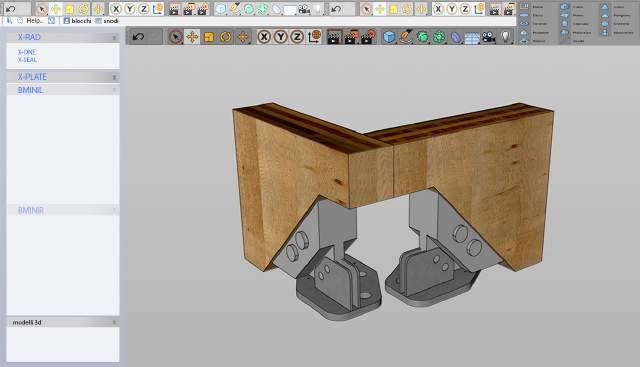

LEITFADEN ZUR MODELLIERUNG DES X RAD SYSTEMS
STEP 1

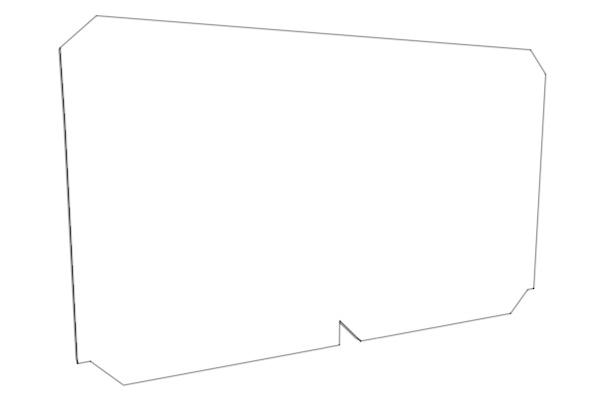

Die Modellierung beginnt mit der Festlegung der Basisplatte und den Verbindern X- ONE an den Ecken. Die BSP-Platte kann mit „Shell“-Elementen modelliert werden, da die Steifigkeit des Systems BSP / X-RAD von der Verformbarkeit der Verbindung abhängt.
STEP 2
Der Verbinder kann mit zwei Schubstangen aus Stahl mit quadratischem Querschnitt, Seitenlänge L = 5,51 mm, Länge der Stange 255 mm, modelliert werden („Rahmen“Elemente, die an den Ecken der Platte positioniert werden). Damit wird eine End-Festigkeit des X-RAD von k = 25 kN/mm erreicht.
STEP 3
Durch die Darstellung eines jeden X-RAD mit zwei Schubstangen kann das vertikale Rahmenelement mit einer Zug-/Kompressionskraft, das horizontale Rahmenelement mit einer Scherkraft beaufschlagt werden.
TENSION COMPRESSION
STEP 4

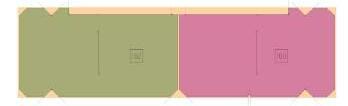

Um den Kontakt Platte-Platte sowie Platte-Fundament zu simulieren, werden nicht lineare Federn des Typs „Gap“ festgelegt. Diese sind bei Kompression von unendlicher Steifigkeit, null bei Zugbeanspruchung.
ANMERKUNG: Das vollständige Dokument mit den Leitlinien zur Modellierung des X-RAD-Systems kann von der Website www.rothoblass.com oder von der Software MyProject heruntergeladen werden. Diese Leitlinien sind ein Beispiel für eine mögliche Sequenz nützlicher Hinweise zur Modellierung von BSP-Konstruktionen mit dem X-RAD-System. Es wird dann Aufgabe des Planers sein, die Einzelheiten des für eine korrekte Konstruktionsplanung erforderlichen Modellierungsprozesses festzulegen und zu vertiefen.
SHEAR
An allen Endteilen der Platte wird eine Feder (C) positioniert, und zwar sowohl in vertikaler als auch in horizontaler Richtung, um den Kontakt zwischen BSP-Platten zu simulieren. Die an der Basis der Wände positionierten Federn simulieren den Kontakt zwischen Platte und Fundament.
STEP 7 STEP 5
Endgültige Festlegung des FEM-Modells.
STEP 9
STEP 8 STEP 6
Die in rechtwinkliger Richtung aufgestellten Wandplatten sind als nicht miteinander verbunden anzunehmen. Die Platten, die in Wirklichkeit die rechtwinklig positionierten Wände verbinden, sind als Konstruktionsverbindung außerhalb der Berechnung eingefügt.
Die Analyse sieht - aufgrund des Vorhandenseins der Federn, die nur komprimiert werden können - eine Auflösungsmethode des nicht linearen Modells mit finiten Elementen vor.
ERDBEBEN START
ja nein ja REGELMÄßIGKEIT IN DER HÖHE + T1 < 2,5 Tc
NICHT LINEARES MODELL
STATISCHE ANALYSE
NICHT LINEARES MODELL
STATISCHE ANALYSE + LINEARE STATISCHE SEISMISCHE ANALYSE
PRÜFUNG ALLER KONSTRUKTIONSELEMENTE, VERBINDUNGEN INBEGRIFFEN
Die sich aus der Analyse ergebenden Beanspruchungen, die an jedem Knoten durch die Erfassung der Kräfte in den beiden, den X- ONE-Verbinder simulierenden Schubstangen erfasst werden können, können zur automatischen Überprüfungen aller Verbindungen in die Software MyProject exportiert werden.
MANUELLE MONTAGE

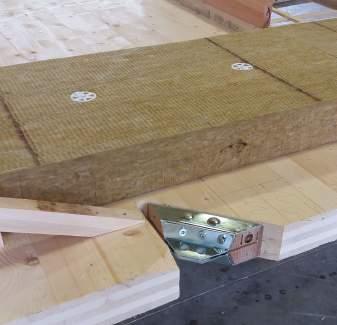

Bei Anwendungen des X-ONE, die nicht in Serie erfolgen bzw. die nicht den Einsatz einer Montagelehre vorsehen, kann X-ONE manuell montiert werden.
1. X-ONE auf der Befestigungseckfläche der Platte positionieren
2. X-ONE gleichzeitig mit 2 Schrauben HBS5120 an der BSP-Platte befestigen, um eine unerwünschte Verschiebung des Verbinders bis zur endgültigen Befestigung zu verhindern
3. Die endgültige Befestigung von X-ONE mittels 6 XVGS11350-Schrauben vornehmen
Nach der endgültigen Befestigung können die provisorischen Schrauben entfernt werden
MONTAGE MIT MANUELLER UND AUTOMATISCHER MONTAGELEHRE

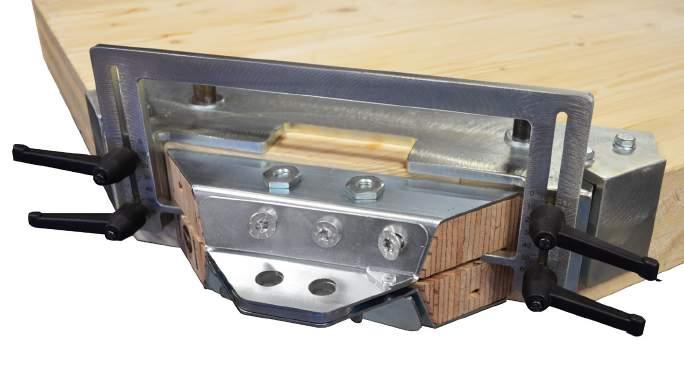

MANUELLE MONTAGELEHRE
Mit der manuellen Montagelehre kann X-ONE schnell und genau positioniert werden. Das System kann für Plattenstärken von 100 bis 220 mm eingesetzt werden. Folgende Schritte sind dabei auszuführen:
1. Die Montagelehre an die Ecke der Platte anlegen, sodass die Montagelehre an der schrägen Seite anliegt. Die Montagelehre mithilfe der Blockiervorrichtung befestigen.
2. X-ONE im vorgesehenen Sitz positionieren und X-ONE mit 6 Schrauben XVGS11350 an der Platte befestigen
Die seitlichen Halterungen der Lehre sind mit Verschraubungen befestigt, so dass sie auch bei Montagen in nicht standardmäßigen Positionen bzw. bei besonders komplexen Montagen entfernt werden können.
Auf den Abbildungen 1 und 2 unten wurde die Installation auf der Geometrie der Basisknoten vorgenommen.
AUTOMATISCHE MONTAGELEHRE

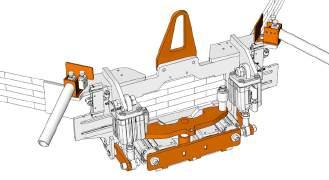

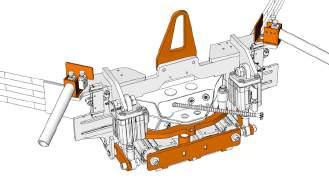

Das System mit automatischer Montagelehre ist die ideale Lösung für die Montage von X-ONE im Rahmen industrieller Verfahren. Das System kann für Platten mit Stärken von 100 bis 160 mm eingesetzt werden. Folgende Schritte sind dabei auszuführen:
1. Die seitlichen Schienen an den rechtwinkligen Seiten der Platte anlegen, sodass die Montagelehre an der schrägen Seite anliegt. Die Montagelehre an der Platte festziehen
2. X-ONE im vorgesehenen Sitz auf der pneumatischen Montagelehre positionieren, auf der vorgesehenen Position blockieren und X-ONE mit 6 Schrauben XVGS11350 an der Platte befestigen
ART. NR. UND ABMESSUNGEN
HBS SCHRAUBE
Art.-Nr. d1 [mm] L [mm] b [mm] TX
AUTOMATISCHE MONTAGELEHRE MANUELLE MONTAGELEHRE
EINSÄTZE
SCHRAUBER
Art.-Nr. Beschreibung
ATXONE manuelle Lehre zur Montage von X-ONE 1
Art.-Nr. Beschreibung
JIGONE automatische Lehre zur Montage von X-ONE 1
Einsatz Farbe L [mm] Stk./Konf. TX5050 TX50 grün 50 5 TX50150 TX50 grün 150 1
Art.-Nr. Beschreibung
TRANSPORT DER WÄNDE
HORIZONTALES ANHEBEN
Um das Anheben der Platten, an denen die X- ONE-Verbinder installiert wurden, auch in horizontaler Lage ermöglichen zu können, ist ein spezielles Hubsystem entwickelt worden (Zertifizierungsverfahren gem. der Maschinenrichtlinie 2006/42/EG läuft) (1)
HANDLING DER PLATTEN AM ENDE DES PRODUKTIONSZYKLUS
TRANSPORT UND AUFLADEN DER BSP-PLATTEN AUF DIE TRANSPORTMITTEL
Art.-Nr.
Beschreibung Stk./Konf. XLIFT Hubunterstützung X-ONE 1
ANMERKUNG: Um ein sicheres Anheben zu gewährleisten und einem Splittern des Holzes durch rechtwinklige Beanspruchung der Fasern vorzubeugen, wird empfohlen, Vollgewindeverbinder VGZ rechtwinklig zur BSP-Platte einzuführen (siehe dazu S. 24).

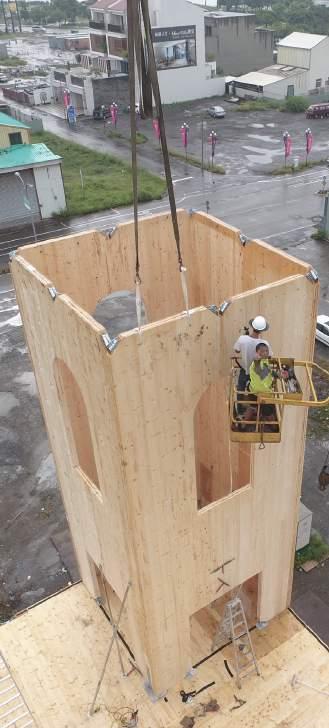

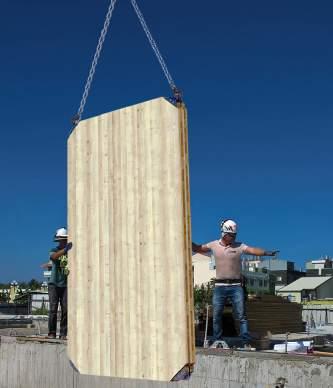

VERTIKALES ANHEBEN

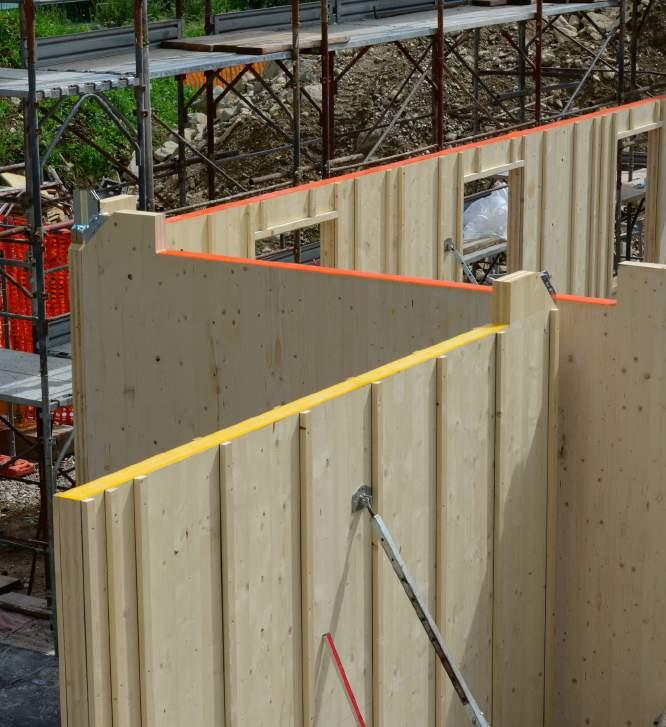

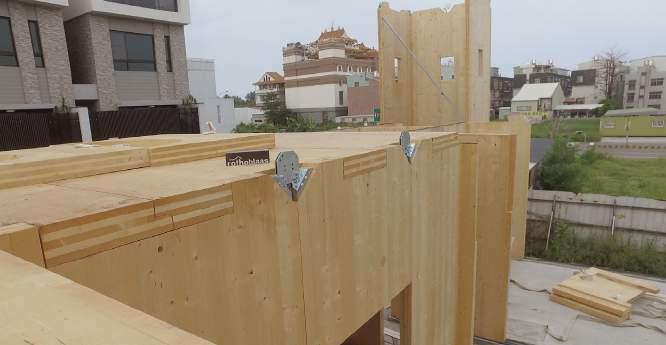

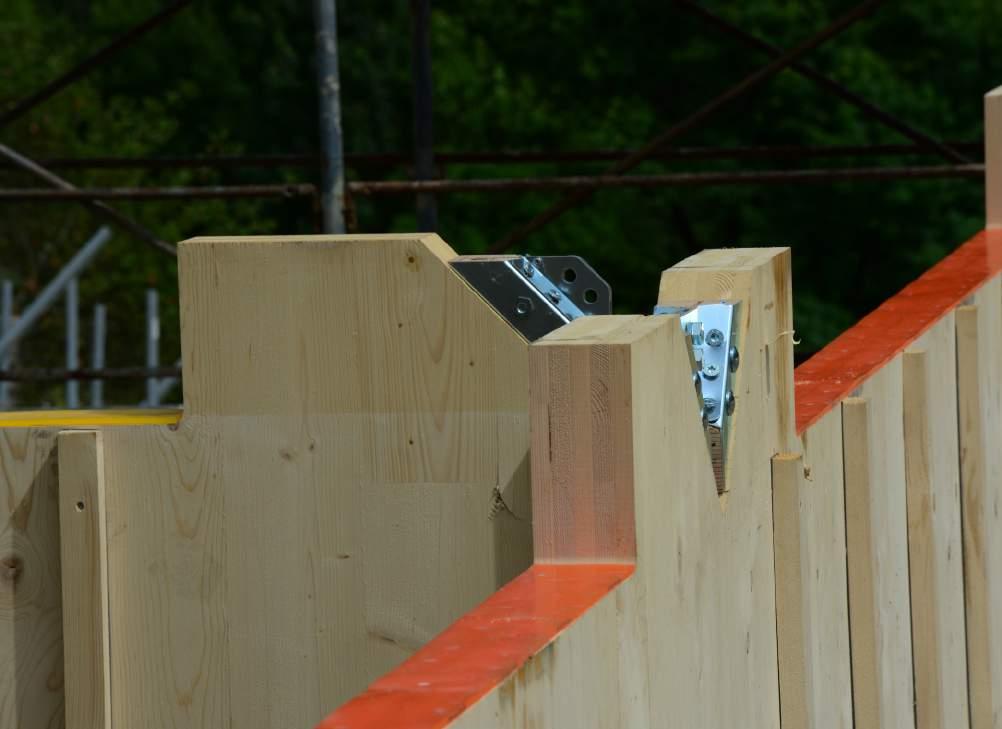

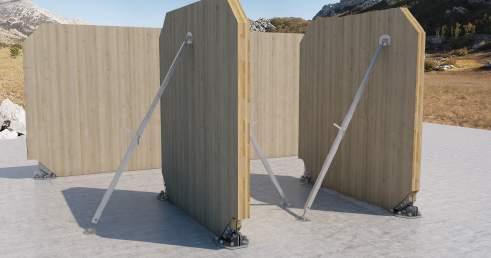

Auf der Baustelle werden die BSP-Wände mittels Schraubverbindungen und spezieller Platten, die eigens entwickelt wurden, um jede geometrische Konfiguration der Paneele zu ermöglichen, montiert. Mit dem X-RAD-System ist das Anheben, das Handling und die Montage der BSP-Platten direkt von den Transportmitteln auf der im Bau befindlichen Struktur möglich, ohne dass sie zwischengelagert werden müssen.
Das X-RAD -System ist gemäß der Maschinenrichtlinie 2006/42/EG für den zusätzlichen Einsatz als vertikaler Hebepunkt beim Transport der BSP-Platten zertifiziert (1)
In Abhängigkeit vom Gewicht der BSP-Platte und dem zwischen den beiden Hebeseilen vorhandenen Winkel (β) kann die Kraft ausgerechnet werden, die auf jeden Anhängepunkt einwirkt (T). Unter Anwendung der erforderlichen Sicherheitskoeffizienten kann also die auf den Anhängepunkt einwirkende Beanspruchung mit der Festigkeit von X- ONE verglichen werden.
ANMERKUNG: (1) Erfolgt das Anheben mit Haken für Seile oder Ketten wird die Verwendung sehr widerstandsfähiger geschweifter Schäkel mit Zapfen Ø = 16 mm empfohlen. (2) Bei übermäßigen α-Winkeln ist der Einsatz von Lasttraversen vorzusehen.
Komplette Auswahl an Verbindungselementen
EINFACH
Die baustellenseitige Montage der Platten erfolgt durch das einfache Fixieren von Mutterschrauben
KOMPLETT
Das Angebot wird allen Anforderungen auf der Baustelle gerecht; vom Bodenanschluss über die Verbindung von Wänden auf unterschiedlichen Ebenen und mit unterschiedlichen Dicken bis zur Befestigung der Wände in Entsprechung zur Abdeckung
ZERTIFIKAT
Die hohe Qualität ist durch die CE-Kennzeichnung gem. DIN EN 1090 der X-PLATE-Komponenten gewährleistet
WUSSTEN SIE SCHON, DASS...?

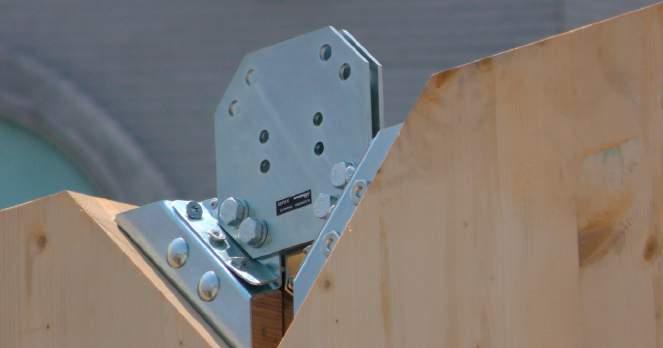

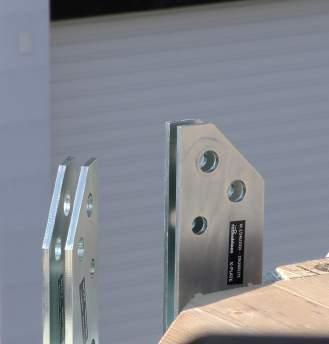

X-PLATE eine Serie von Stahlplatten ist, die für die Montage der BSPPlatten auf der Baustelle zertifiziert ist; sie umfasst X-BASE, X-MID und X-TOP. Verbunden werden können Platten mit einer Dicke von 100 bis 200 mm. Mit den X-BASE-Platten wird ein neues Konzept für die Nivellierung und Herstellung des Bodenanschlusses eingeführt, dank dessen die Wände äußerst präzise und schnell montiert werden können, was Einsparungen bei den Bauzeiten von 50% bis 70% ermöglicht.
INTUITIV
Dank der Bezugsbohrungen auf den Basisplatten werden eventuelle Positionierungsfehler verhindert und das System wird präzise am Boden befestigt
HOCHENTWICKELT
Bei diesem System kann ein hoher Grad an Vorfertigung gewährleistet werden, womit auch die Problematiken beim Positionieren, Nivellieren und Verankern der BSP-Platten am Fundament gelöst werden
PRAKTISCH

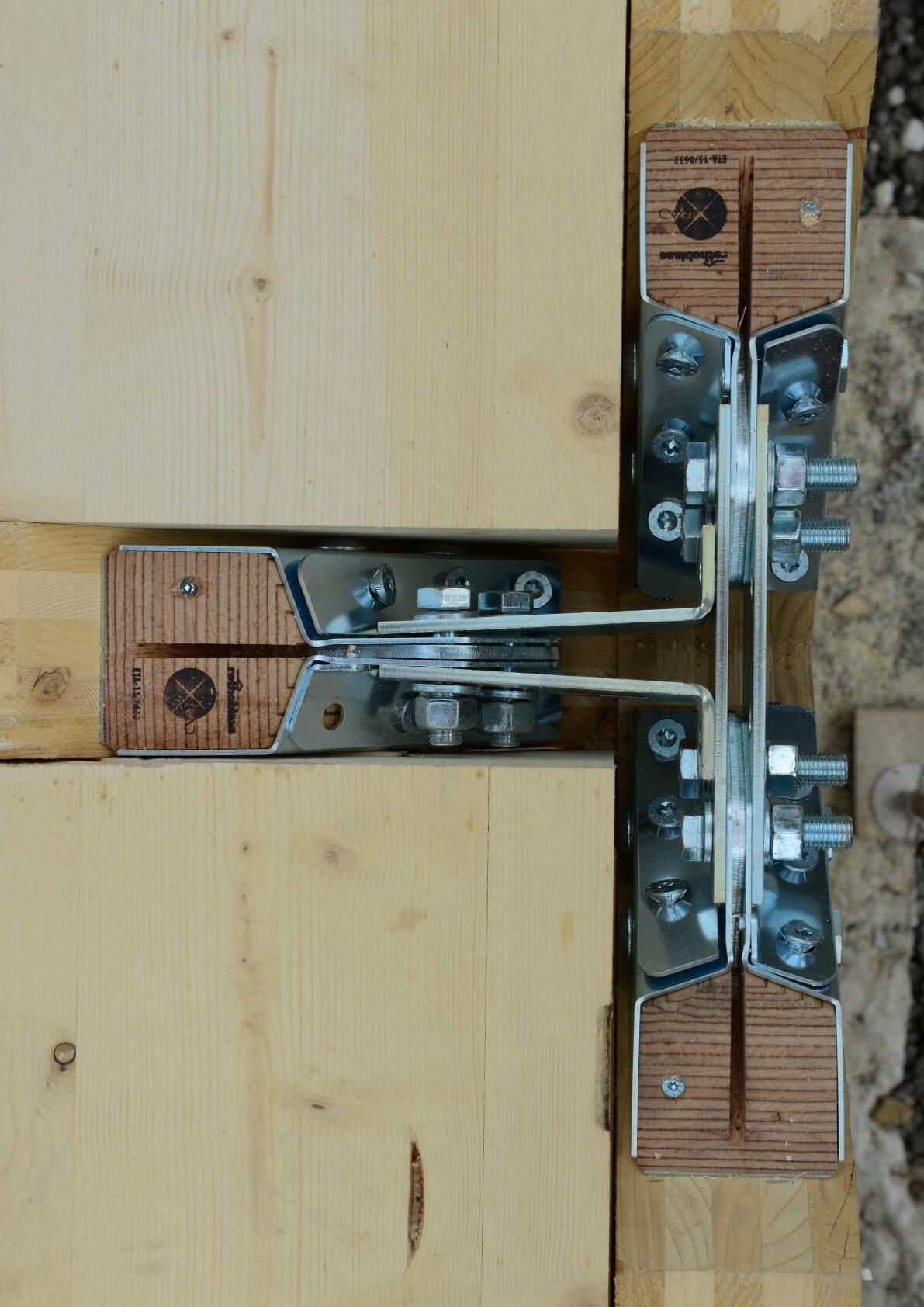

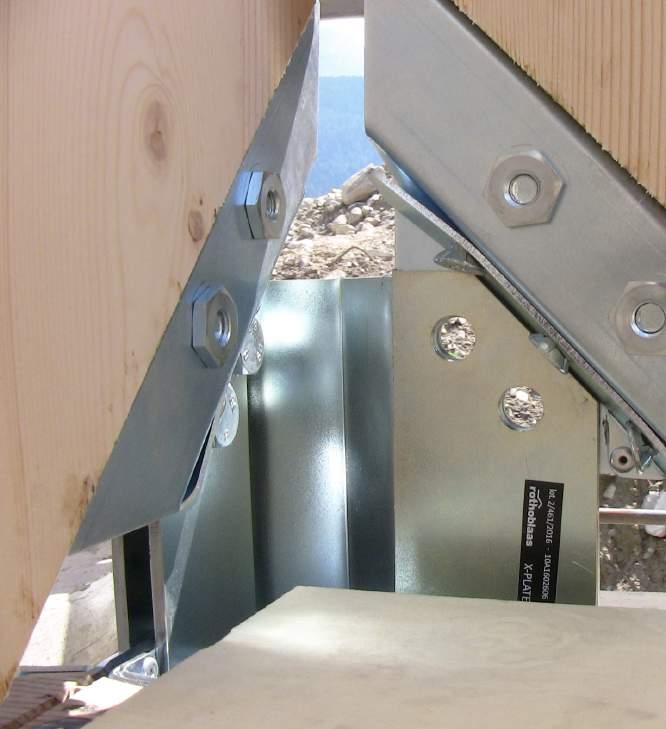

Die Verbindung der BSP-Platten erfolgt dank der X-PLATE Elemente äußerst rasch. Eine praktische Lösung für jede Baustelle

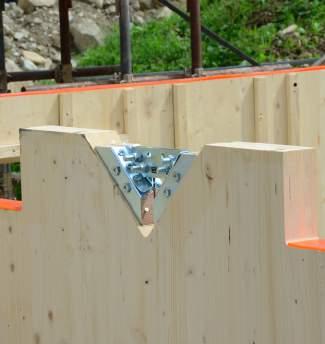

X-ONE verwandelt eine BSP-Platte in ein Modul mit spezifischen Verbindungen zur Befestigung. Dank X-PLATE werden die Module zu Gebäudesystemen. Es können Platten mit Stärken von 100 bis 200 mm verbunden werden. Die X-PLATE-Platten sind die ideale Lösung für jede Baustelle, da sie für alle geometrischen Konfigurationen entwickelt sind. Die X-PLATE-Platten werden entsprechend ihrer Einbauebene im Gebäude (X-BASE, X-MID, X-TOP) sowie in Abhängigkeit von der geometrischen Konfiguration des Knotens und der Stärke der miteinander verbundenen Platten bezeichnet.
BASE
ZUSAMMENSTELLUNG ART.-NR. X-PLATE BASE
ART.-NR. =
Ebene + Stärke + Ausrichtung
EBENE: B zeigt an, dass es sich um eine Basisplatte handelt
STÄRKE: zeigt den Stärkenbereich der mit dieser Platte verwendbaren BSP-Platte an. Es gibt zwei Plattenfamilien, die erste ist für Stärken von 100 bis 130 mm (Art.-Nr. BMINI), die zweite für Stärken von 130 bis 200 mm (Art.-Nr. BMAXI) vorgesehen AUSRICHTUNG: zeigt die Ausrichtung der Platte in Bezug auf die Wand an, rechts/links (R/L), eine Angabe, die nur für die asymmetrischen Platten gemacht wird
ZUSAMMENSTELLUNG ART.-NR. X-PLATE MID - TOP
ART.-NR. =
Einbauebene + Knoten + Stärke
EBENE: zeigt an, dass es sich um Platten für Zwischenebenen MID (M) und TOP (T) handelt
KNOTEN: zeigt die Typologie des Knotens an (X, T, G, J, I, O)
STÄRKE: zeigt die Stärke der mit dieser Platte verwendbaren BSP-Platten an. Es gibt drei Familien an Standardstärken, 100 mm - 120 mm - 140 mm. Es ist möglich, alle Plattenstärken von 100 mm bis 200 mm zu verwenden, wobei für die Knoten G, J, T und X Universalplatten in Kombination mit passend entwickelten Verdickungsplatten SPACER zu verwenden sind. Die Universalplatten sind in den Ausführungen MID-S und TOP-S für Plattenstärken von 100 bis 140 mm und in den Ausführungen MID-SS und TOP-SS für Plattenstärken von 140 bis 200 mm verfügbar.
Beispiele:
= M + G + 140
= T + T + 120
MG140
X PLATE TOP
/ TX120 / TX140 TT100 / TT120 / TT140
Anz. 4 XONE Anz. 3 XONE Anz. 2 XONE Anz. 2 XONE Anz. 2 XONE
Anz. 24 XVGS11350 Anz. 18 XVGS11350 Anz. 12 XVGS11350 Anz. 12 XVGS11350 Anz. 12 XVGS11350
Anz. 8 XBOLT1660 Anz. 6 XBOLT1660 Anz. 4 XBOLT1660 Anz. 4 XBOLT1660 Anz. 4 XBOLT1660
Anz. 2 XBOLT1260 Anz. 2 XBOLT1260
X-PLATE_MID
X-PLATE_MID
X PLATE MID
X-PLATE_MID
Anz. 8 XONE Anz. 6 XONE Anz. 4 XONE Anz. 4 XONE Anz. 4 XONE Anz. 2 XONE
Anz. 48 XVGS11350 Anz. 36 XVGS11350 Anz. 24 XVGS11350 Anz. 24 XVGS11350 Anz. 24 XVGS11350 Anz. 12 XVGS11350
Anz. 8 XBOLT1665 Anz. 8 XBOLT1665 Anz. 8 XBOLT1660 Anz. 8 XBOLT1660 Anz. 8 XBOLT1665 Anz. 4 XBOLT1660
Anz. 8 XBOLT1660 Anz. 4 XBOLT1660 - - - -
Anz. 4 XBOLT1260 Anz. 4 XBOLT1260
X PLATE BASE
BMINI / BMAXI
Anz. 1 XONE
Anz. 6 XVGS11350
Anz. 2 XBOLT1660
BMINIL / BMINIR / BMAXIL / BMAXIR
Anz. 1 XONE
Anz. 6 XVGS11350
Anz. 2 XBOLT1660 chemischer Anker FIS-V410C chemischer Anker FIS-V410C
Anz. 6 Gewindestangen 8.8 - M20 x 250 (zu entnehmen von MGS12088 M20 x 1000)
Anz. 3 Gewindestangen 8.8 - M20 x 250 / 400 (zu entnehmen von MGS12088 M20 x 1000)
ANMERKUNG: Die X-BOLT-Bolzen müssen immer mit den entsprechenden Unterlegscheiben X-ULS eingebaut werden. Die MGS-Stangen müssen mit Mutter und Unterlegscheibe eingebaut werden. Die Bolzen XBOLT1665 müssen immer in Kombination mit den Platten X-PLATE mit einer Stärke von 6 mm eingebaut werden.
ERGÄNZENDE ARTIKEL ZUR BEFESTIGUNG DER X - PLATE - PLATTEN

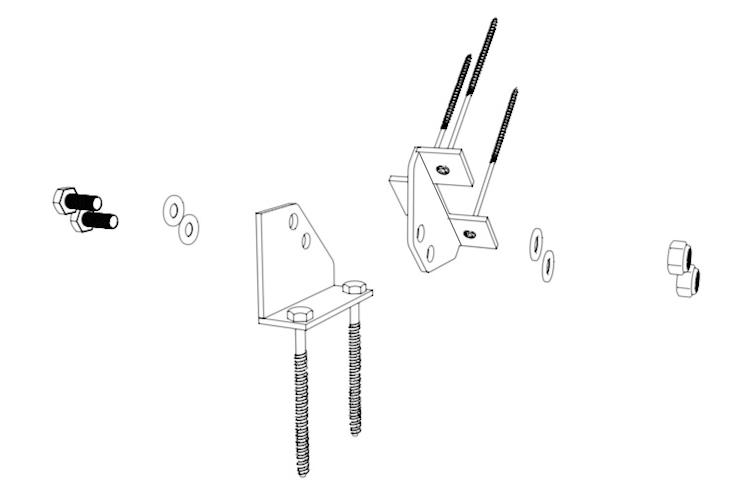

ARTIKEL ZUM ZUSAMMENBAU X - PLATE / X - ONE
ARTIKEL ZUR VERANKERUNG VON X - PLATE BASE AM FUNDAMENT
Art.-Nr. Beschreibung
Art.-Nr. Beschreibung Stange h
L [mm] Stk./Konf. MGS12088 Gewindestange (Klasse Stahl 8.8 - galvanisch verzinkt) M20 1000 1 Art.-Nr. Beschreibung
ANMERKUNG: Die breite Auswahl an X-BOLT-Bolzen ist für die Befestigung von X-PLATE-Platten bei nicht dem Standard (100 - 120 - 140 mm) entsprechenden Plattenstärken in Kombination mit den Verdickungsplatten SPACER erforderlich.
ZUBEHÖR: BEISPIEL FÜR EINE LÖSUNG MIT X-PLATE-PLATTEN BEI NICHT STANDARDMÄSSIGEN WANDSTÄRKEN
Nachstehend sind die geometrischen Konfigurationen J (oder G), T und X für die Ebenen MID und TOP dargestellt, wo die Wandstärke Einfluss auf die Geometrie der X-PLATE-Platte hat. Als Beispiel wird hier der Fall von Platten mit einer Wandstärke von 130 mm untersucht (also nicht den Standardstärken von 100 - 120 - 140 mm entsprechend), der mit Universalplatten MID-S und TOP-S in Kombination mit den Verdickungsplatten SPACER gelöst wurde.
XPLATE MJS
Anz. 2 MJSPACER (1 MJ50S + 1 MJ150S)
Anz. 4 XBOLT1675
Anz. 4 XBOLT1665
XPLATE MTS
Anz. 1 MTSPACER (1 MT150S)
Anz. 12 XBOLT1665
Anz. 4 XBOLT1275
XPLATE MXS
Anz. 2 MTSPACER (2 MT150S)
Anz. 16 XBOLT1665
Anz. 4 XBOLT1290
XPLATE TJS
Anz. 2 TJSPACER (1 TJ50S + 1 TJ150S)
Anz. 2 XBOLT1675
Anz. 2 XBOLT1665
XPLATE TTS
Anz. 1 TTSPACER (1 TT150S)
Anz. 6 XBOLT1660
Anz. 2 XBOLT1275
XPLATE TXS
Anz. 2 TTSPACER (2 TT150S)
Anz. 8 XBOLT1660
Anz. 2 XBOLT1290
ZUBEHÖR: BEISPIEL FÜR EINE LÖSUNG MIT X-PLATE-PLATTEN BEI VERÄNDERTEN WANDSTÄRKEN BEI ZWISCHENEBENEN
Nachstehend sind alle geometrischen Konfigurationen der Zwischenebene dargestellt, wo die Änderung der Wandstärke von der unteren zur oberen Etage Einfluss auf die Geometrie der X-PLATE-Platte hat. Schematisch ist klar, dass jede Wandstärkenveränderung mithilfe der Universalplatten MID-S (oder MID-SS) in Kombination mit den entsprechenden Verdickungsplatten SPACER gelöst werden kann.
MO (2 TJSPACER)
MG (4 TJSPACER)
MT (4 TJSPACER + 1 MTSPACER)
MI (4 TJSPACER)
MJ (4 TJSPACER)
MX (4 TJSPACER + 1 MTSPACER)
ANMERKUNG: Für Fragen oder Hilfe bei der in spezifischen Fällen zu verwendenden X-PLATE-Platten und der Verdickungsplatten SPACER wenden Sie sich bitte an die Technische Abteilung von Rothoblaas.
ZUBEHÖR:
Art.-Nr. s [mm]
MJ25S 2
MJ50S 5
MJ75S 8
MJ100S 10
MJ125S 12
MJ150S 15
MJ175S 18
* auf Anfrage lieferbar
UNIVERSALPLATTEN
Art.-Nr. s [mm]
MT25S 2 MT50S 5
MT75S 8 MT100S 10 MT125S 12
MT150S 15 MT175S 18
MT200S 20
MT225S * 22
MT250S * 25
MT275S * 28
MT300S * 30
Art.-Nr. s [mm]
TJ25S 2 TJ50S 5
TJ75S 8 TJ100S 10 TJ125S 12
TJ150S 15 TJ175S 18
TJ200S 20 TJ225S * 22 TJ250S * 25 TJ275S * 28 TJ300S * 30
s [mm]
ZUBEHÖR: PLATTEN
In den Fällen, in denen eine Befestigung am Fundament für nicht tragende Wände oder eine provisorische Befestigung für die korrekte Ausrichtung der Wand erforderlich ist (z.B. bei sehr langen Wänden), können an der unteren Ecke der BSP-Platte (auf 45° vereinfacht geschnitten, ohne horizontalen Absatz) (alternativ zur X-ONE) eine BEASYT-Platte und am Fundament eine BEASYC-Platte installiert werden (alternativ zu den Platten X-PLATE BASE) (1)
BEASYT BEASYC
Die Befestigung auf der BSP-Platte erfolgt mit 3 Schrauben HBS+ evo 8 x 200 mm, auf dem Stahlbetonfundament mit 2 SKR 12 x min 100 mm oder alternativ mit 2 AB1 M12 x 103 mm.
ART. NR. UND ABMESSUNGEN
Art.-Nr. s [mm] ØSUP [mm] n. ØSUP ØINT [mm] n. ØINT
ERGÄNZENDE PRODUKTE
Art.-Nr. Beschreibung
HBSP8200C HBS+ evo: Kegelkopfschraube
SKR12100 SKR: Schraubanker
FE210440 AB1: mechanischer Anker 25
ANMERKUNG: (1) Die Montage der Platte BEASYT erfolgt immer an der schrägen Fläche, sowohl (wie bei X-ONE) zentral zur Schnittlänge als auch in Richtung der Plattenstärke.
KONSTRUKTIVER INGENIEURHOLZBAU
Die Zielsetzung des vorliegenden Abschnitts besteht darin, die Festigkeitsspezifikationen in Bezug auf die Verbindungsplatten X-PLATE zu liefern.
Die je nach Typologie in ihrer Stärke veränderlichen Platten sind alle aus Stahl S355JR hergestellt, gemäß DIN EN1090 Ausführungsklasse EXC2 mit dem CE-Markenzeichen versehen. Jede Platte ist unter Anwendung der maximalen von der Verbindung X- ONE übertragenen Beanspruchungen entwickelt und geprüft worden, und zwar gemäß drei Prüfverfahren (1):
1. GLOBALE PRÜFUNGEN DER PLATTE (durch FEM-Analysen) Scherkraft; reiner Zug; reine Kompression; Knickverhalten oder Biegezugverhalten.
2. LOKALE PRÜFUNGEN:
Prüfung des Abscherens der Schraube (DIN EN 1993-1-8 §3.6.1); Prüfung der Lochleibung der Platte (DIN EN 1993-1-8 §3.6.1); Prüfung Blockversagen der Platte (DIN EN 1993-1-8 §8.10.2); Prüfung der Schweißungen.
3. PRÜFUNG DER BEFESTIGUNG AN FUNDAMENTHALTERUNG

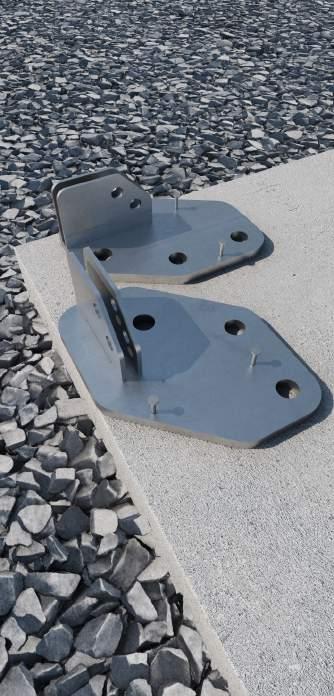

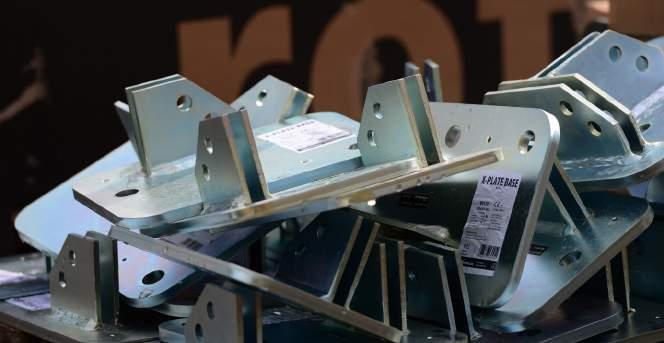

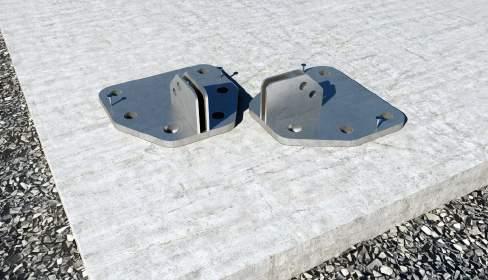

PLATTEN X-PLATE BASE
Die Platten X PLATE BASE sehen die folgenden Einsatzbedingungen vor: Verwendung von chemischem Vinylester-Anker und Gewindestangen Durchmesser 20 mm - Klasse 8.8 Mindestfestigkeitsklasse de Zements C25/30
Die X-PLATE-Platten BMINI und BMAXI stellen die Festigkeit des Verbinder X- ONE komplett wieder her.
Die X-PLATE-Platten BMINIL/R und BMAXIL/R stellen teilweise die Festigkeit des Verbinders X- ONE wieder her. Diese Tatsache ist den nachstehend angegebenen Festigkeitsbereichen (2) zu entnehmen.
FESTIGKEITSBEREICHE DER X - PLATE - PLATTEN IM VERGLEICH MIT DEM FESTIGKEITSBEREICH DES X - ONE - VERBINDERS
X-ONE
X-PLATE BMINI lokale Prüfungen
X-PLATE BMINI globale Prüfungen
X-PLATE BMINI Prüfung Befestigung Fundament (nicht gerissener Beton hef = 200)
X-PLATE BMINI Prüfung Befestigung Fundament (gerissener Beton hef = 200)
X-PLATE BMINI - Projekt-Festigkeitsbereich
ANMERKUNG: (1) Der vollständige Bericht zur konstruktiven Planung der X-PLATE-Platten kann auf der Website www.rothoblaas.de oder von der Software MyProject heruntergeladen werden. (2) Die aufgeführten Bereiche sind gemäß dem Bezugssystem des X-ONE-Verbinders dargestellt. Um auf das Bezugssystem der X-PLATE-Platten Bezug zu nehmen, müssen diese Bereiche - da auf die X-PLATE-Platten gleiche und entgegengesetzte Kräfte wie auf die X-ONE-Verbinder einwirken - in Bezug auf die Winkelhalbierende des ersten Quadranten gespiegelt werden.
X-ONE
X-PLATE BMAXI lokale Prüfungen
X-PLATE BMAXI globale Prüfungen
X-PLATE BMAXI Prüfung Befestigung Fundament (nicht gerissener Beton hef = 200)
X-PLATE BMAXI Prüfung Befestigung Fundament (gerissener Beton hef = 200)
X-PLATE BMAXI - Projekt-Festigkeitsbereich
X-ONE
X-PLATE BMINILR lokale Prüfungen
X-PLATE BMINILR globale Prüfungen
X-PLATE BMINILR Prüfung Befestigung Fundament (nicht gerissener Beton hef = 200)
X-PLATE BMINILR Prüfung Befestigung Fundament (gerissener Beton hef = 350)
X-PLATE BMINIL/R - Projekt-Festigkeitsbereich
X-ONE
X-PLATE BMAXILR lokale Prüfungen
X-PLATE BMAXILR globale Prüfungen
X-PLATE BMAXILR Prüfung Befestigung Fundament (nicht gerissener Beton hef = 200)
X-PLATE BMAXILR Prüfung Befestigung Fundament (gerissener Beton hef = 350)
X-PLATE BMAXIL/R - Projekt-Festigkeitsbereich

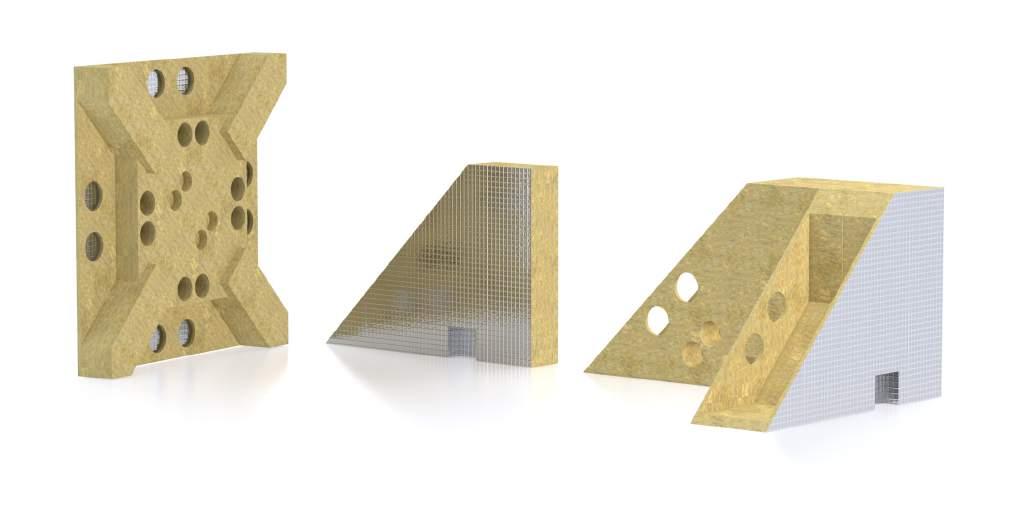

FEM-ANALYSEN DER PLATTEN X-PLATE BASE
Bei den nachstehenden FEM-Analysen, die zur Kontrolle der Verschiebung und unter Ansetzen einer letztlichen Verschiebung von 15 mm durchgeführt wurden, sind die 5 Hauptbelastungsrichtungen untersucht worden (reines Scheren positiv/negativ, ZugScheren positiv/negativ und reiner Zug). Die Ergebnisse dieser Simulationen sind folgende:
Diagramm Kraft-Verschiebung für jede Belastungsrichtung (0° ≤ α ≤ 180°)
Deformierung 3D des Systems gem. von Mises für α = + 90°
PLATTE X - PLATE BMINI
Displacement [mm]
Diagramm Kraft-Verschiebung
Deformation 3D gem. von Mises - α = + 90°
PLATTE X - PLATE BMAXI
Displacement [mm]
Diagramm Kraft-Verschiebung
Deformation 3D gem. den Spannungen von Von Mises - α = + 90°
PLATTE X - PLATE BMINIR
Displacement [mm]
Diagramm Kraft-Verschiebung
PLATTE X - PLATE BMAXIR
Deformation 3D gem. von Mises - α = + 90°
Displacement [mm]
Diagramm Kraft-Verschiebung
Deformation 3D gem. den Spannungen von Von Mises - α = + 90°
X-PLATE BMINI / BMINIL / BMINIR
BELASTUNG
UNGERISSENER BETON GERISSENER BETON UNGERISSENER BETON GERISSENER BETON
X-PLATE BMAXI / BMAXIL / BMAXIR
BELASTUNG F Rd XONE
[°]
[kN]
Rd X PLATE BMAXI Rd X PLATE BMAXIL / BMAXIR UNGERISSENER BETON GERISSENER BETON UNGERISSENER BETON GERISSENER BETON
MONTAGEPARAMETER VERANKERUNGEN
d0 d L Tinst
hef hmin
ALLGEMEINE GRUNDSÄTZE:
Typd x L [mm] Art.-Nr. StangeKlasse Stahl d0 [mm] hef [mm] hmin [mm] Tinst [Nm] Harzmenge [ml/Stange]
chemischer Vinylester Art.-Nr. 521431
M20 x 250 MGS12088 (1) 8.8
M20 x 400
(1) Stangen von 1000 mm Länge, nach Maß zuzuschneiden und zusammen mit der Mutter MUT und der Unterlegscheibe ULS (S. 43) zu verwenden. ANKERTYP
•Die Projektwerte entsprechen gemäß Norm DIN EN 1995:2014, gemäß Norm DIN EN1993-1-8 den Produktzertifizierungen.
•Den globalen Festigkeitswert der Verbindung erhält man wie folgt:
•In der Berechnungsphase ist für die Rippen der BSP-Platte eine Festigkeitsklasse
2420025012060
24350400120100
(C24) angesetzt worden, für den Beton die Festigkeitsklasse C25/30. Im ringförmigen Raum zwischen der Bohrung in der Platte und der Verankerung darf kein Spielraum vorhanden sein (Bohrungen aufgefüllt).
• Die Dimensionierung und Überprüfung der Holz- und Betonelemente muss separat erfolgen.
• Die Festigkeitswerte für den Beton sind für die in der Tabelle festgelegten Berechnungshypothesen gültig; andere Umgebungsbedingungen (z.B. Randabstände) müssen überprüft werden.
FESTIGKEIT VON VERBINDUNGEN IN DER HÖHE: PLATTEN X-PLATE MID UND TOP
Die Knoten der Zwischenebenen sind mit den X.PLATE-Platten MID erstellt, ausgehend von den Elementarplatten MI und MO, bis hin zu den komplexeren Platten MT und MX, die natürliche Evolution und Kombination der Platten MI und MO. Auf struktureller Ebene:
PLATTE MI: Scher- und Zugfestigkeit
Die Platte MI stellt die Scher- und Zugfestigkeit der 4 im Knoten konvergierenden X- ONE-Verbinder wieder her und ist damit für jede mögliche Kombination von Beanspruchungen überprüft
Spannungen von Von Mises - Zug und Kompression bei 45°
PLATTEN MO, MG, MJ: Zugfestigkeit
Die Platten MO und MG/MJ stellen die Zugfestigkeit (vertikale Beanspruchung auf 90°) von jedem mit ihnen verbundenem X- ONE-Verbinder wieder her
PLATTEN TI: Scherfestigkeit
Die Platte TI stellt die Scherfestigkeit (horizontale Beanspruchung auf 0°) eines jeden mit ihr verbundenen X- ONE-Verbinders wieder her
PLATTEN MX, MT, TX, TT
Die Platten MX, MT, TX e TT sind die einfache Zusammensetzung der Einzelplatten MI, MO und TI, wobei jede Platte das ursprüngliche strukturelle Verhalten beibehält
STEP 1
Konstruktive Planung und Prüfung der X-ONE-Verbinder und der X-PLATE-Platten (S. 32).
STEP 3
Aus der Datenbank der Zeichnungssoftware automatischer Import der Scher-/Bearbeitungsgeometrie des Modells X-ONE und X-PLATE.
STEP 5
Positionierung der Platten X-PLATE BASE auf dem Plan der Wände des Erdgeschosses durch Import der CAD-Datei von der Website Rothoblaas oder durch Datenbank von CADCAM-Software.
STEP 2
Erstellung der Ausführungszeichnung der BSP-Platten für die Konstruktion mit der Software 3D CAD/CAM.
STEP 4
Export aus der Zeichnungssoftware der kompletten Liste der Verbindungen (X-ONE, X-PLATE).
STEP 6
Festlegung der Bezugsbohrungen (l1, l2) der X-PLATE-Platten zur Positionierung der auf der Baustelle einzurichtenden Bezugspunkte.
Einrichtung der Positionierbohrungen der X:PLATE-Platten auf der Baustelle.
Positionierung der X-PLATE-Platten auf dem BetonFundament.
Die X:PLATE-Platten werden positioniert und untereinander auf der vorgesehenen Höhe nivelliert. Die BSP-Platte, die mit dem unteren Rand mit der Unterseite der Platte ausgerichtet ist, muss durchgehend auf dem Fundament aufliegen.
Nach Positionieren der Platten muss im Stahlbeton die Bohrung Ø24 mm erstellt werden, um anschließend die chemischen Verankerungen Ø20 mm einführen zu können. Die an die vertikalen Flügel der Platten (A) anliegenden Befestigungen müssen vor der Montage der BSP-Wände installiert werden; die weiter entfernteren (B) können zu einem späteren Zeitpunkt installiert werden. Durch die Toleranz zwischen Durchmesser der Verankerung und Bohrung der Platte, die mit dann Strukturharzen gefüllt werden muss, wird eine weitere Regulierung der Plattenposition ermöglicht.
Positionierung der Basis-Wände: Einführen der X-ONE in die X-PLATE-Platten und Verbindung derselben mit Schrauben, Muttern und Unterlegscheiben.
ANMERKUNG:
Positionierung der Zwischen- und Deckenwände: einführen der X-ONE in die X-PLATE-Platten und Verbindung derselben mit Schrauben, Muttern und Unterlegscheiben.
ALTERNATIVE, LEISTUNGSSTARKE LÖSUNGEN FÜR DIE BEFESTIGUNG AM BODEN
VORINSTALLIERTE X-PLATE-PLATTEN UND VOREINGEGOSSENE VERANKERUNGEN
Höchste Montage- und Vorfertigungsgeschwindigkeit durch Festlegung und Einbau von voreingegossenen Verankerungen in die Fundamentsohle, anschließende Montage der BSP-Wand mit den X-PLATE-Platten, die schon mit den X-ONE zusammengebaut sind.
In einem solchen Fall wird die Verwendung von Gegenplatten oder in den Betonguss eingelassenen Montagelehren zur korrekten Positionierung der Verankerungsstangen empfohlen.
Um eine perfekte Nivellierung, eine korrekte Übertragung der vertikalen Lasten und einen Schutz vor aufsteigender Feuchtigkeit gewährleisten zu können, wird die Verdickung der BSP-Wände wie auch der X-PLATEPlatten um einige Zentimeter und das anschließende Verfüllen mit strukturellen Dehnungszementmörteln mit hoher Wasserundurchlässigkeit empfohlen.
NICHT STANDARDMÄSSIGE X-PLATE-PLATTEN
Werden X-PLATE-Platten mit Geometrien (siehe Beispiele unten) und Tragfähigkeiten benötigt, die von den Standardwerten abweichen, wenden Sie sich bitte an die Technische Abteilung von Rothoblaas.
KONSTRUKTIONSPLANUNG CAD/CAM
Mit den üblichen 3D CAD/CAMSoftwares kann die Geometrie der erforderlichen Bearbeitungen an den BSP-Platten automatisch definiert und das X-RAD-System automatisch in das Konstruktionsmodell implementiert werden. Daher kann die Vorschau in Bezug auf den Raumbedarf von X-ONE und X-PLATE, die korrekte Positionierung und schließlich die aufgerechnete Liste der Komponenten sofort angezeigt werden.
KNOTEN BASE
BMINI (KNOTEN „O“)
BMINIL/R (KNOTEN „J“)
BMAXI (KNOTEN „I“)
BMAXIL/R (KNOTEN „T“)
MG100
MJ100
MO100
MI100
TG100
TJ100
TI100
VON DER PHASE DER PRODUKTIONSZEICHNUNG ZUR BEARBEITUNG DER BSP PLATTEN
STEP 1: MODELL GEM. SOFTWARE
STEP 2: NESTING - PHASE
Optimierung der Rohplatte, auf der schon alle erforderlichen Bearbeitungen für Ö ffnungen, Sitze der Decken und Einsätze der X- ONE-Verbinder festgelegt werden.
STEP 3: BEARBEITUNG MIT CNC - MASCHINEN
Schnitt mit Kreissäge und Schaftfräse zur Erstellung der zur Positionierung von X- ONE erforderlichen Geometrie.

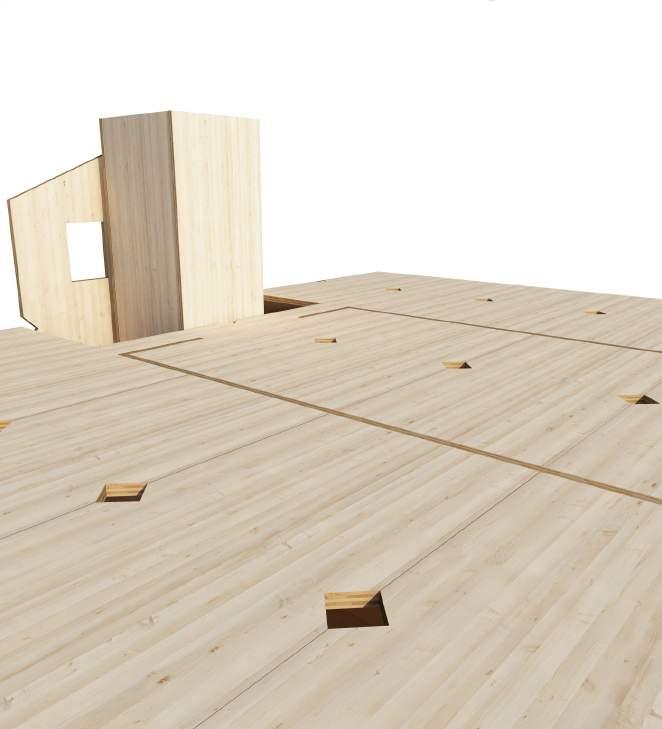

STEP 4: BSP - PLATTEN AM ENDE DER SCHNEIDE - UND BEARBEITUNGSPHASE
Beispiele vollständiger Bearbeitungen mit Schrägschnitt zur Montage von 1 X- ONE-Verbinders (Abb. 1) sowie Bearbeitung der gesamten Platte mit Einschnitten an den Ecken und Sitzen zum Einfügen der Decke (Abb. 2).
Abb. 2
Abb. 1

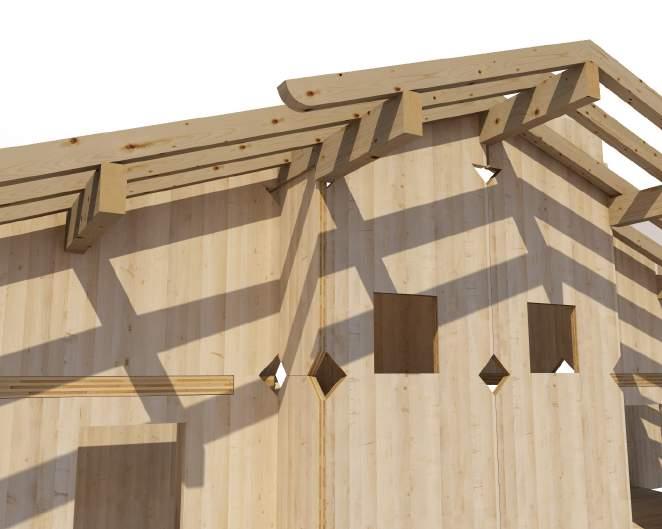

BEISPIELE FÜR DIE ERSTELLUNG VON KONSTRUKTIONSDETAILS
Das X-RAD-System ist äußerst flexibel und in der Lage, zahlreiche Projektlösungen zu liefern und sich auch komplexen konstruktiven Konfigurationen anzupassen.
Verbindung von Deckenplatten zur Erstellung von steifen Ebenen
Halbbearbeitungen zum Einsetzen eines einzelnen X-ONE-Verbinders
Überwindung eines Höhenunterschiedes mit unverbundenen Platten und doppeltem X-ONE-Verbinder
Steife vertikale Verbindung zwischen Frontwänden; um eine einzige homogene Wand zu erstellen
Durchgehende Auflage von Abdeckplatten ohne spezifische Bearbeitungen auf den Vertikalwänden
Beispiele für eine Bearbeitung und Anbringung des X-ONEVerbinders in Entsprechung von Knoten im Bereich Boden, Decke und Dachbereich
Komplettes System für Luftdichtheit mit ausgezeichnetem Brandschutz- und Schallverhalten
KOMFORT UND DAUERHAFTIGKEIT
Dank der Struktur aus Steinwolle und der Beschichtung mit Aluminium werden ein gutes Schallverhalten und Dichtheit gewährleistet, indem das Herz des X-RAD-Systems geschützt ist
VORGEFORMT
Dank der perfekt an das X-ONE- oder das X-PLATEElement anhaftenden Form wird der Anschluss des Knotens schnell und optimal hergestellt, und es sind keine zusätzlichen Füllstoffe erforderlich
PRAKTISCH
Die Verwendung von X-SEAL, in Kombination mit der breiten Auswahl an Rothoblaas-Acrylbändern, garantiert eine schnelle Ausführung und eine dauerhafte, perfekte Abdichtung der Schichten gegen Luft und Wind
WUSSTEN SIE SCHON, DASS...?
X-RAD ein innovatives System ist, das auch praktische Lösungen zur Optimierung des thermohygrometrischen sowie des Schallverhaltens beinhaltet. Es handelt sich dabei um das X-SEAL, ein vorgeformter Abschluss, der sich den X-ONE- und X-PLATEKomponenten anpasst. Dadurch wird die Luftdichtheit und der Brandschutz gewährleistet, die Übertragung akustischer Vibrationen über die Luft reduziert und punktuelle Wärmebrücken abschwächt.
ISOLIERUNG
Die spezifische Dichte von Steinwolle des X-SEL-Systems löst das Problem der Wärmebrücke optimal
ABSOLUTE DICHTHEIT
Die Komponenten des Systems sind alle perfekt vorgeformt, so dass - bei zusätzlicher Versiegelung mit Acrylband - eine ausgezeichnete Dichtigkeit des Knotens gewährleistet werden kann
SCHUTZ
Was die Bodenverbindung betrifft, gewährleisten der Einsatz von X-SEAL und selbsthaftenden Schutzfolien für die BSP-Wände die Dauerhaftigkeit der Konstruktion
BAUTEILE DES SYSTEMS X SEAL
X
X SEAL TOP Art.-Nr. XSEALTX100 / TX120 / TX140
Anz. 8 Komponenten
XSEALTT100 / TT120 / TT140
Anz. 5 Komponenten
X SEAL MID
XSEALTG100 / TG120 / TG140
Anz. 4 Komponenten
Art.-Nr. XSEALMX100 / MX120 / MX140
Anz. 16 Komponenten
XSEALMT100 / MT120 / MT140
Anz. 9 Komponenten
X SEAL BASE
Art.-Nr. XSEALBX100 / BX120 / BX140 Art.-Nr. XSEALBT100 / BT120 / BT140
Anz. 8 Komponenten
Anz. 5 Komponenten
Art.-Nr. XSEALMG100 / MG120 / MG140
Anz. 6 Komponenten
Art.-Nr. XSEALBG100 / BG120 / BG140
Anz. 4 Komponenten
Dem X-SEAL-System liegt dieselbe Logik wie bei den X-PLATE-Platten zugrunde. Alle Konfigurationen werden folgendermaßen gekennzeichnet und beschrieben:
EBENE: zeigt an, ob es sich um die Basis-Ebene B (BASE), die Zwischenebene M (MID) oder die Deckebene T (TOP) handelt.
KNOTEN: zeigt die Typologie des Knotens an (X, T, G, J, I, O)
STÄRKE: zeigt die Stärke der verwendbaren Platte an. Es gibt drei Familien an Standardstärken, 100 mm - 120 mm - 140 mm. Es ist möglich, alle Plattenstärken von 100 mm bis 200 mm zu verwenden, wobei die Basiskomponenten für die Standard-Stärken mit SPACER-Elementen mit einer Stärke von 5 und 10 mm kombiniert werden.
X-SEAL BASE X-SEAL MID X-SEAL TOP
VERLEGE - LEITFADEN DES X - SEAL - SYSTEMS
Kann von der Website www.rothoblaas.de oder mit dem auf der Packung befindlichen QR- CODE heruntergeladen werden.
Art.-Nr. XSEALTJ100 / TJ120 / TJ140
Anz. 4 Komponenten
O X SEAL TOP
Art.-Nr. XSEALTI100 / TI120 / TI140
Anz. 2 Komponenten
X SEAL MID
Art.-Nr. XSEALMJ100 / MJ120 / MJ140
Anz. 6 Komponenten
Art.-Nr. XSEALBJ100 / BJ120 / BJ140
Anz. 4 Komponenten
X-SEAL SPARE 50 / 60 / 70
Art.-Nr. XSEALMI100 / MI120 / MI140
Anz. 3 Komponenten
Art.-Nr. XSEALMO100 / MO120 / MO140
Anz. 3 Komponenten X SEAL BASE
Art.-Nr. XSEALBI100 / BI120 / BI140
Anz. 2 Komponenten
Art.-Nr. XSEALSPARE50 / 60 / 70
Art.-Nr. XSEALBO100 / BO120 / BO140
Anz. 2 Komponenten
X-SEAL SPACER 5 / 10
Art.-Nr. XSEALSPACER5 / 10
ANMERKUNG: Mit den Elemente X-SEAL SPARE, die Stärken von 50 - 60 - 70 mm haben, können alle Komponenten des X-SEAL Systems erstellt werden DIE Komponenten X-SEAL MID, die zu den Wänden der unteren Etage gehören, müssen immer vor dem Verlegen der Deckenplatten montiert werden.
THERMO HYGROMETRISCHE EIGENSCHAFTEN
Die thermische Analyse des X-RAD-Systems wird durchgeführt, um die Wärmebrücke, die dem punktuellen Element zugeordnet werden kann, zu bemessen und zu prüfen, um diese bei der Berechnung der Wärmeleistungen des Gebäudes zu nutzen.
Die ungünstigsten Bedingungen, auf die die Studie und Prüfung zu konzentrieren sind, betreffen den Bodenanschluss des BASE G-Elements im Eckbereich (A) und den Anschlussknoten Wand/Decke, TOP G (B)
Die Studie wird mithilfe eines 3D-FEM-Modells mit der Kalkulationssoftware Psi-Therm 3D durchgeführt.
Eine Übersicht über die Studie mit einigen der Ergebnisse ist im Folgenden aufgeführt. Für den kompletten Bericht der Studie oder weitere Informationen setzen Sie sich mit der Technischen Abteilung von Rothoblaas in Verbindung.
Die berücksichtigte Referenzschichtung repräsentiert eine mögliche Standardsituation, die in der heutigen Baupraxis auftreten kann. Die 3D-Simulation der Wärmebrücke erfolgt mit X-RAD in der Konfiguration mit und ohne X-SEAL.
In der Abbildung (Abb. 1) sind das Baupaket und die berücksichtigten Materialien dargestellt. Die Auswahl spezifischer Materialien ermöglicht die Kontextualisierung der Prüfungen und schließt den Einsatz anderer Produkte nicht aus. Um andere Ausführungslösungen zu bewerten, kann auf den vollständigen Prüfbericht Bezug genommen werden.
1. BSP 10 cm
2. Holzfaser-Dämmstoff 5 cm
3. Gipskartonplatten
4. Holzfußboden
5. Betonestrich
7.
8. Beton
9. Erdreich
Die thermischen Simulationen werden unter Veränderung der Dämmstoffdicken (12 cm, 16 cm und 24 cm) durchgeführt, wobei versucht wird, mögliche Werte zu ermitteln, die im Groben auch möglichen Energieklassen und Leistungen entsprechen. Die Simulationen werden unter 3 verschiedenen Klimabedingungen durchgeführt, welche die häufigsten Klimabedingungen in einer gemäßigten Klimazone der Nord- und Südhalbkugel widerspiegeln, wobei auf die durchschnittliche Mindesttemperatur des kältesten Monats (Te) Bezug genommen wird.
6. Polystyrol-Extruderschaumstoff XPS 12 cm
Holzfaser-Dämmstoff 12 cm
Abb. 1
Anhand einer Analyse wurden mehrere Daten und Informationen ermittelt, u. a. die Isothermen, der X-Wert (Chi) und der fRsi-Wert.
Der Χ-Wert (Chi) stellt den zusätzlichen Wärmefluss der dreidimensionalen Wärmebrücke in Bezug auf den Wärmedurchgang der beteiligten Konstruktionselemente sowie die zweidimensionalen Wärmebrücken der Verbindungen untereinander dar. Der Wert ist universal und unabhängig von klimatischen Daten, wird aber von der Wärmedämmung der Bauelemente beeinflusst (siehe den abschließenden Bericht in der Technischen Abteilung von Rothoblaas).
Bezugsnorm: DIN EN 10211
Der fRsi-Wert ist das allgemeine Instrument zur Berechnung der internen Oberflächentemperatur Tsi an einem beliebigen Punkt. Während der fRsi-Wert für den berechneten Knoten allgemein gültig ist, hängt die interne Oberflächentemperatur vom Außenklima ab. Mithilfe des Tsimin-Wertes wird die Gefahr von Schimmel- und Kondensat-Bildung bewertet.
Bezugsnorm: DIN EN 13788
KNOTEN 1: BODENANSCHLUSS
Koeffizient
X Chi (16 cm)
fRsi (Te = - 5 °C)
Knoten 1 Wärmefuss: Chi-Wert
Wärmedämmung
12 + 5 cm
Beschreibung Wert
Wärmefluss - 0,330 W/Knoten
Temperaturfaktor 0,801
Wärmedurchgang Wand Wert
0,190 W/m2K - 0,380 W/Knoten
16 + 5 cm 0,160 W/m2K - 0,330 W/Knoten
24 + 5 cm 0,121 W/m2K - 0,260 W/Knoten
Knoten 1 Gefahr Schimmelbildung: Tsi
Temperatur (te) Tsi Wärmedämmung 12 cm Tsi Wärmedämmung 16 cm Tsi Wärmedämmung 24 cm
KNOTEN 1: ANSCHLUSS DECKE-DACH
Koeffizient
X Chi (16 cm)
fRsi (Te = - 5 °C)
Knoten 1 Wärmefuss: Chi-Wert
Wärmedämmung
12 + 5 cm
16 + 5 cm
Beschreibung Wert
Wärmefluss - 0,142 W/Knoten
Temperaturfaktor 0,744
Wärmedurchgang Wand Wert
0,190 W/m2K - 0,380 W/Knoten
0,160 W/m2K - 0,330 W/Knoten
24 + 5 cm 0,121 W/m2K - 0,260 W/Knoten
Knoten 1 Gefahr Schimmelbildung: Tsi
Temperatur (te) Tsi Wärmedämmung 12 cm Tsi Wärmedämmung 16 cm Tsi Wärmedämmung 24 cm
SCHALLVERHALTEN
Mit X-RAD konzentrieren sich die tragenden Knoten auf einzelne, voneinander getrennte Punkte. Was das Schallverhalten betrifft, wurde im Rahmen des Flanksound Projects eine gezielte und auf dieses neue Baukonzept abgestimmte Studie durchgeführt, um die Schallleistungen der mit X-RAD hergestellten tragenden Knoten zu ermitteln. Rothoblaas hat daher eine Untersuchung zur Messung des Indexes der Schwingungsreduzierung Kij für verschiedene Verbindungen zwischen BSP-Platten vornehmen lassen, und zwar mit einer doppelten Zielsetzung: Zum einen sollen spezifische experimentelle Daten zur akustischen Planung von BSP-Bauten geliefert werden, zum anderen soll ein Beitrag zur Entwicklung der Berechnungsmethoden geleistet werden. Die Messungen des Indexes der Schwingungsreduzierung sind gemäß der Norm EN ISO 10848 durchgeführt worden. Für weitere Informationen über das Projekt und die Messmethoden, besuchen Sie die Website www.rothoblaas.de unter dem Menüpunkt „Kataloge / Schalldämmung“. X-SEAL vermeidet die direkte Schallübertragung durch die Luft aufgrund der „Entleerung“ der Masse des Knotens durch den 45°-Schnitt am BSP-Element.
ZUSAMMENFASSUNG DER GETESTETEN KONFIGURATIONEN IM RAHMEN DES FLANKSOUND PROJECTS
ZEICHENERKLÄRUNG
Geschätzte Daten ausgehend von den experimentelle Messungen
FÜR WEITERE INFORMATIONEN
A. Speranza, L. Barbaresi, F. Morandi, “Experimental analysis of fanking transmission of diferent connection systems for CLT panels“ in Proceedings of the World Conference on Timber Engineering 2016, Wien, August 2016.
L. Barbaresi, F. Morandi, M. Garai, A. Speranza, “Experimental measurements of fanking transmission in CLT structures“ in Proceedings of the International Congress on Acoustics 2016, Buenos Aires, September 2016.
L. Barbaresi, F. Morandi, M. Garai, A. Speranza, “Experimental analysis of fanking transmission in CLT structures“ of Meetings on Acoustics (POMA), a serial publication of the Acoustical Society of America - POMA-D-17-00015.
LIEBE ZUM DETAIL
Dank der punktuellen Anordnung der tragenden Knoten an den Scheiteln der BSP-Wände besteht dank X-RAD die Möglichkeit, die Decken nicht zwischen die Wände setzen zu müssen. Dies beinhaltet erhebliche Vorteile in Bezug auf die Schalldämmung, deren Leistungen durch den Einsatz entsprechender Profile erhöht werden, wobei die unter Abb. 1 angegebenen Zwischenräume vorzusehen sind.
1
Zwischenräume von 5 mm
Zwischenräume von 1 mm
XYLOFON
Es ist immer zu empfehlen, zwischen Wänden und Decke die nachstehenden schalldämmenden Profile einzulegen: schalldämmende widerstandsfähige Profle aus PUR: XYLOFON (Abb. 1) Undurchlässiger Abschluss des Anschlusses zwischen den tragenden Elementen und Dämmung der Schallschwingungen unabhängig von der angewendeten statischen oder dynamischen Belastung, bei Aufrechterhaltung einer langfristigen Elastizität und Leistung.
schalldämmende widerstandsfähige Profle aus EPDM: ALADIN STRIPE (Abb. 1) Luftdichter Abschluss zwischen den tragenden Elementen und Dämmung der Schallschwingungen zwischen Decke und Wand. Die kerbzähe Schicht dämpft die Schallwelle, die ansonsten von der Konstruktion in vertikaler und horizontaler Richtung übertragen wird.
All diese Materialien müssen in der Entwurfs- und Schnittphase der Platten vorgesehen werden.
ALADIN STRIPE
Abb.
XYLOFON / ALADIN STRIPE
VERBINDUNGEN WAND - WAND
DETAILZEICHNUNG 45 | T - VERBINDUNG VERTIKAL
BEFESTIGUNGSSYSTEM
X PLATE BASE T, X-PLATE TOP T
SCHALLDÄMMUNG nein
DETAILZEICHNUNG 46 | X - VERBINDUNG VERTIKAL
BEFESTIGUNGSSYSTEM
X PLATE BASE X, X-PLATE TOP X
SCHALLDÄMMUNG
nein
VERBINDUNGEN WAND - DECKE
DETAILZEICHNUNG 47 | L - VERBINDUNG HORIZONTAL
BEFESTIGUNGSSYSTEM
X PLATE BASE ODER
SCHALLDÄMMUNG nein
DETAILZEICHNUNG 48 | L - VERBINDUNG HORIZONTAL
BEFESTIGUNGSSYSTEM
X PLATE BASE O
SCHALLDÄMMUNG
XYLOFON*, ALADIN STRIPE**
VERBINDUNGEN WAND - DECKE
DETAILZEICHNUNG 49 | T - VERBINDUNG HORIZONTAL
BEFESTIGUNGSSYSTEM X PLATE BASE O, X PLATE MID O
SCHALLDÄMMUNG nein
DETAILZEICHNUNG 50 | T - VERBINDUNG HORIZONTAL
BEFESTIGUNGSSYSTEM X PLATE BASE O, X PLATE MID O
SCHALLDÄMMUNG
XYLOFON
VERBINDUNGEN WAND - DECKE
DETAILZEICHNUNG 49 | X - VERBINDUNG HORIZONTAL
BEFESTIGUNGSSYSTEM
X PLATE BASE O, X PLATE MID O
SCHALLDÄMMUNG nein
DETAILZEICHNUNG 52 | X - VERBINDUNG HORIZONTAL
BEFESTIGUNGSSYSTEM
SCHALLDÄMMUNG
Das X-RAD -System sieht die Positionierung der tragenden Verbindung, bestehend aus X- ONE und X-PLATE, achsgleich zur Wand vor. Dadurch können sich die perfekt vorgeformten Komponenten des X-SEAL-Systems den Metallteilen der Verbindung genau anpassen, so dass Dichtigkeit und Wärme- sowie Schalldämmung gegeben sind. Um das Brandverhalten dieses Systems zu verstehen und den Grad des Brandschutzes zu prüfen, den die X-SEAL-Komponenten dem X-RAD -System bieten, ist ein Forschungsprogramm an der Technischen Universität München (TUM) eingeleitet BRANDVERHALTEN
Anordnung der Thermoelemente auf den Ober fächen der Proben
Anordnung der Thermoelemente an X-ONE und X-PLATE
worden. Untersucht wurde in dieser Phase ein Knoten einer Zwischenebene MI, mit X- ONE, X-PLATE und X-SEAL und entsprechender Versiegelung mit Acrylband, alles innerhalb einer 5-schichtigen BSP-Platte angeordnet. Dabei sind zwei verschiedene Proben dem Test unterzogen worden: tragende Wand mit X-RAD -System ohne irgendeine Beschichtung auf der Brandseite (A) tragende Wand mit X-RAD-System, verkleidet mit Platten aus beschichtetem Gips Typ A gemäß DIN EN520, direkt anliegend eingebaut (B)
Montage der X-SEAL-Komponenten
Zur Kontrolle der Temperaturentwicklung während des Tests sind an verschiedenen Teile Thermoelemente installiert worden, und zwar: externe Oberfläche zentrale Platte MI seitliche und obere Oberfläche X- ONE Kopf der VGS-Schrauben des Verbinders X- ONE externer Kopf der Bolzen des Verbinders X- ONE Kopfoberfläche des LVL-Einsatzes des Verbinder X- ONE
Die Durchführung des Versuchs ist gemäß der europäischen Norm DIN EN 1363-1 erfolgt, welche die Grundprinzipien zur Bestimmung der Feuerfestigkeit von verschiedenen, standardisierten Brandbedingungen ausgesetzten Bauelementen festlegt.
In diesem Zusammenhang sollte daran erinnert werden, dass sich die mechanischen Eigenschaften von Stahl bei Ansteigen der Temperatur verschlechtern, wie im Euro-Code EN 1993:1-2 beschrieben wird. Insbesondere ist bei Temperaturen über 400°C eine starke Reduzierung der Fließgrenze, des Zugspannungsmoduls und der Proportionalitätsgrenze festzustellen. Bei 500°C weist die Fließgrenze einen Rückgang von 20%, das Zugspannungsmodul von 40% auf. Dieser Temperaturwert soll während des Tests als Bezugswert betrachtet werden.
Fließgrenze ky,θ = fy,θ / fy Zugspannungsmodul kE,θ = Ea,θ / Ea Proportionalitätsgrenze kp,θ = fp,θ / fy
Entwicklung der Durchschnittstemperaturen, die an der beschichteten Probe (B) gemessen wurden (auf der dem Feuer ausgesetzten Seite)
Die Analyse der Ergebnisse zeigt, dass alle Komponenten des X-RAD -Systems für über 60 Minuten eine T° unter 500°C aufweisen und damit - dank dem Schutz durch das X-SEAL-System und den beschichteten Gipsplatten - ein ausgezeichnetes Brandverhalten.
X-PLATE F (3/5)
X-ONE BASESCREW FA (8/10)
X-PLATE FA (2/4/6)
X-ONE X PLATE (11/12/13/14)
X-ONE BASESCREW F (7/9)
X-ONE CRACK (17/18)
Entwicklung der Durchschnittstemperaturen, die an der nicht beschichteten Probe (A) gemessen wurden (auf der dem Feuer ausgesetzten Seite)
Die Analyse der Ergebnisse zeigt, dass der meiste Teil der Komponenten des X-RADSystems (außer den direkten Außenseiten von X- ONE) für mindestens 30 Minuten eine T° unter 500°C aufweist und damit - dank dem Schutz durch das X-SEAL-System - ein gutes Brandverhalten.
X-PLATE F (1/3/5)
X-ONE BASESCREW FA (8/10)
X-PLATE FA (2/4/6)
X-ONE X PLATE (11/12/13/14)
Entwicklung der Durchschnittstemperaturen, die an der nicht beschichteten Probe (A) gemessen wurden (auf der nicht dem Feuer ausgesetzten Seite)
X-ONE BASESCREW F (7/9)
X-ONE CRACK (17/18)
Brandverhalten des X-RAD-Systems im Prüfraum (Probe A unbeschichtet)
Es wird auf den deutlichen Temperaturunterschied hingewiesen, der bei t=60 Min zwischen dem dem Feuer zugewandten (T° ≈ 600°C) und der dem Feuer abgewandten Seite festgestellt wurde (T° ≈ 80°C)
t = 24 min
t = 101 min
Die Verpackungsmengen können variieren. Wir haften nicht für eventuelle Druckfehler und für Fehler bei technischen Daten und Übersetzungen.
Abbildungen, die teilweise mit nicht inbegriffenem Zubehör ergänzt wurden. Die Abbildungen dienen zur Veranschaulichung.
Der vorliegende Katalog ist Alleinbesitz von Rotho Blaas srl und darf nicht (auch nicht teilweise) ohne vorherige schriftliche Genehmigung kopiert, vervielfältigt oder veröffentlicht werden. Jeder Verstoß wird entsprechend den Rechtsvorschriften verfolgt.
Die angegebenen Werte müssen vom verantwortlichen Planer überprüft werden.
Alle Rechte vorbehalten.
Copyright © 2017 by rothoblaas
