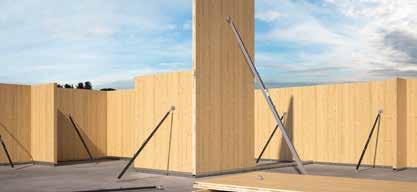

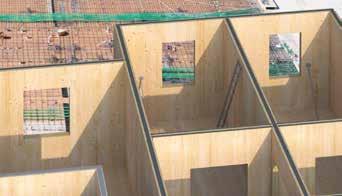

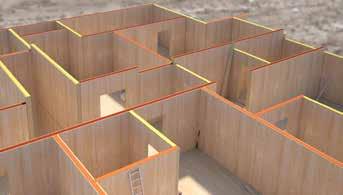

SISTEMA DE CONSTRUCCIÓN CON PAREDES PORTANTES

FUERZAS HORIZONTALES

En la fase de proyecto de un edificio es necesario tener en cuenta su comportamiento, tanto para acciones de tipo verticales como para acciones de tipo horizontales, como el viento y el terremoto

Estas últimas pueden resumirse de manera simplificada como agentes en el nivel de los elementos horizontales de los edificios. Para garantizar un óptimo rendimiento sísmico de un edificio de madera, teniendo en cuenta todas las modalidades de rotura, es fundamental un proyecto apropiado de todos los sistemas de conexión.

DISTRIBUCIÓN DE LAS SOLICITACIONES

ENFOQUE ESTÁNDAR

ENFOQUES INNOVADORES

angular a tracción angular a corte angular a corte y tracción angular de construcción angular universal

Las acciones horizontales en correspondencia de los forjados generan, en el interior del edificio, fuerzas de corte y de tracción entre los distintos elementos estructurales; tales fuerzas tendrán que ser absorbidas por conexiones idóneas. Una gama completa de uniones para paredes y edificios también permite aplicar enfoques de proyecto innovadores.

PARA CADA UNIÓN, LA SOLUCIÓN JUSTA

Un mismo problema estructural puede resolverse recurriendo a diferentes sistemas de conexión.

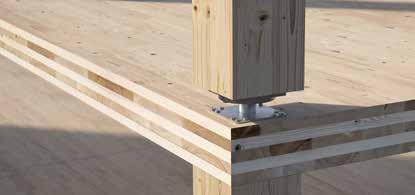

PLACAS

BIDIMENSIONALES

ANGULARES TRIDIMENSIONALES

UNIONES OCULTAS

UNIONES DISTRIBUIDAS

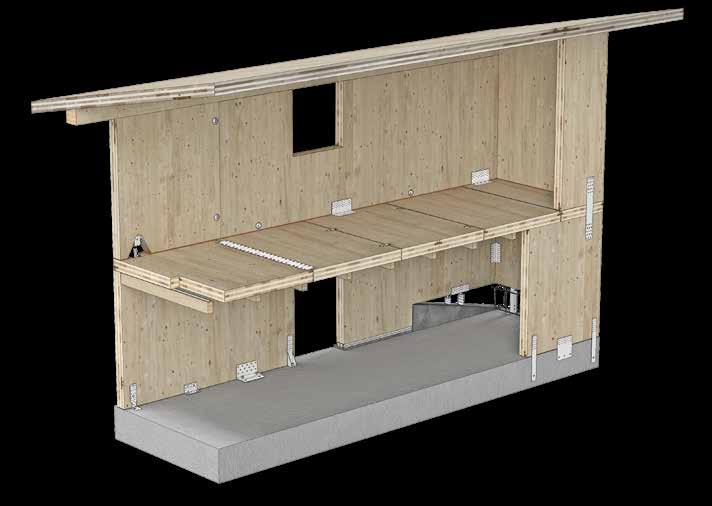

LAS CONEXIONES

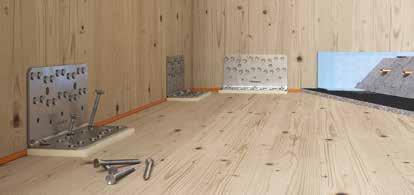

ANGULARES

Se utilizan para conexiones madera-madera y madera-hormigón. En función del modelo específico, se pueden usar para transferir fuerzas de tracción, de corte o una combinación de ambas. El uso con arandelas especiales mejora su rendimiento y versatilidad.

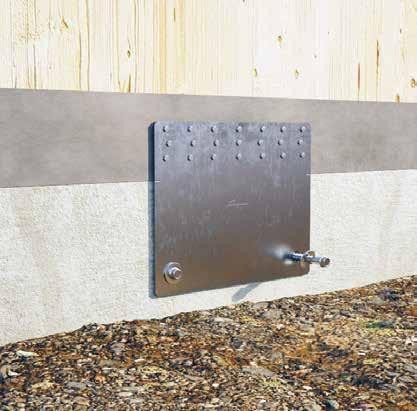

PLACAS BIDIMENSIONALES

Permiten transferir tanto fuerzas de tracción como de corte; en función del tipo utilizado son adecuadas tanto para conexiones madera-madera como madera-hormigón. La posibilidad de utilizar fijaciones de diferente diámetro permite cubrir una amplia gama de resistencias.

CONECTORES ESPECIALES

Una nueva gama de soluciones simples para resolver problemas complejos, tanto en pequeños edificios residenciales como en edificios multipisos. Nuevas oportunidades para proyectistas y constructores, para salir de los esquemas habituales y encontrar soluciones innovadoras.

TORNILLOS AUTOPERFORANTES

Para cada tipo de acción de solicitación existe, dentro de la gama de conectores autoperforantes, la solución ideal para cumplir con los requisitos de proyecto.

LAS TOLERANCIAS

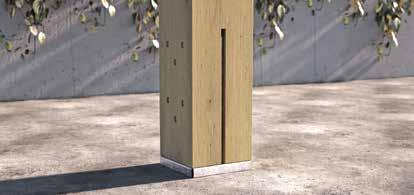

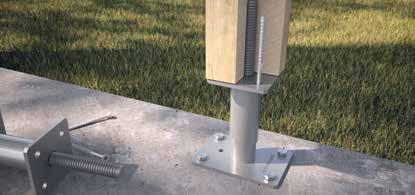

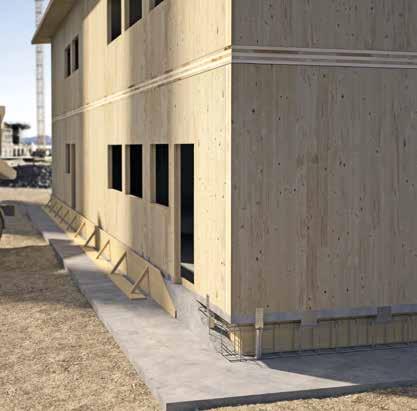

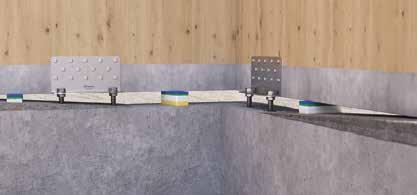

UPLIFT

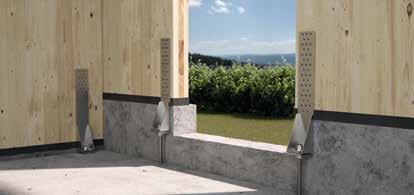

SISTEMA PARA LA COLOCACIÓN SOBREELEVADA DE EDIFICIOS

Permite realizar paredes de madera apoyadas sobre un durmiente de hormigón armado. La colocación sobreelevada permite alejar la pared del suelo para una durabilidad óptima.

Los soportes sostienen el peso del edificio hasta que se termina el durmiente de hormigón armado y resisten la tracción y el corte por fuerzas debidas a terremotos o vientos.

ALU START

Descubre la gama completa de PLACAS Y CONECTORES PARA MADERA en nuestro sitio web o pide el catálogo a tu agente de confianza. www.rothoblaas.es

S355 Fe/Zn20a

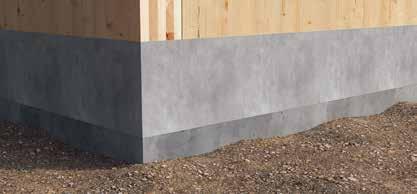

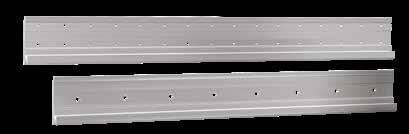

SISTEMA DE ALUMINIO PARA LA FIJACIÓN AL SUELO DE EDIFICIOS

El perfil permite eliminar el contacto entre los paneles de madera y la subestructura de hormigón. Excelente durabilidad de la fijación al suelo del edificio.

TITAN DIVE

ETA-20/0835 6060 alu

ANGULAR AVANZADO DE ELEVADA TOLERANCIA

Ofrece la máxima libertad de colocación en las paredes de madera y evita tener que perforar el soporte de hormigón con lo cual se ahorra tiempo en la obra.

DX51D Z275 S235 Fe/Zn12c

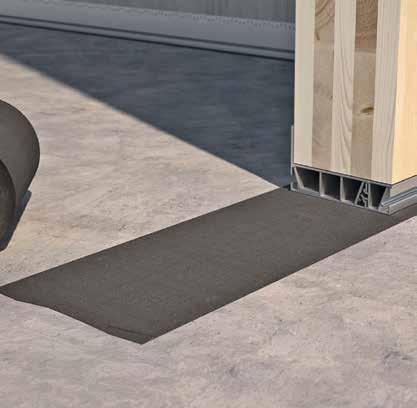

START BAND

CINTA IMPERMEABILIZANTE DE ELEVADA RESISTENCIA MECÁNICA

Es compatible con el betún, no se degrada y es resistente a los rayos UV. Es resistente al desgaste por tránsito y a las bajas temperaturas.

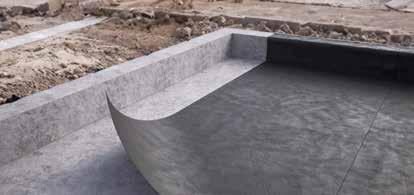

GROUND BAND

LÁMINA BITUMINOSA AUTOADHESIVA

La especial mezcla bituminosa elastoplastomérica y la película de soporte de polietileno de alta densidad de laminado cruzado hacen que el producto sea completamente impermeable al agua y resistente al punzonamiento. Colocación eficaz de -5 °C a +30 °C. Permanece flexible hasta -30 °C.

PROTECT

BANDA BUTÍLICA AUTOADHESIVA ENFOSCABLE

La mezcla especial garantiza una gran adhesión y capacidad de deformación, compensando los movimientos naturales de la madera. El butilo garantiza una óptima adhesión a los soportes también en condiciones ambientales extremas.

TITAN

ANGULARES PARA FUERZAS DE CORTE Y DE TRACCIÓN

WHT

ANGULAR PARA FUERZAS DE TRACCIÓN

Placas angulares adecuadas para paredes de CLT, LVL o timber frame. Ideales para configuraciones madera-madera, madera-hormigón y madera-acero, están disponibles en diferentes medidas.

S355 Fe/Zn12c

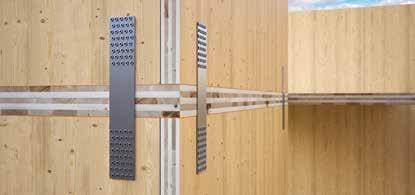

WHT PLATE T

PLACA PARA FUERZAS DE TRACCIÓN

ETA-23/0813

Ideal para usarse en CLT para construcciones multipisos, todas se han calculado y certificado para fuerzas de tracción en uniones madera-madera. Disponibles también en la versión WHT PLATE C para uniones madera-hormigón.

S350

S355 Fe/Zn12c

NINO

S275 Fe/Zn12c EN 14545

ANGULAR UNIVERSAL PARA FUERZAS DE CORTE Y DE TRACCIÓN

Angulares universales certificados ETA para fuerzas multidireccionales, adecuados para la fijación de paredes de CLT o timber frame. También son apropiados para aplicaciones no estructurales y están disponibles en cuatro medidas para responder a las diferentes necesidades de fijación.

TITAN PLATE T

PLACAS PARA MADERA

S355 Fe/Zn12c

ETA-22/0089

Angulares de altas prestaciones para uniones madera-madera, madera-hormigón y madera-acero en elementos como CLT, LVL, paneles y estructura de entramado. Disponibles en versiones para resistencias multidireccionales, resistencia al corte o configuraciones mixtas.

PRODUCTOS RELACIONADOS

WKR

ANGULAR DE TRACCIÓN PARA CASAS

Pensada para resistir a las fuerzas de corte, es ideal para realizar uniones madera-madera, como la conexión plana de las vigas de solera de madera a los paneles de carga de madera. Disponibles también en la versión TITAN PLATE C para uniones madera-hormigón.

LBA

CLAVO DE ADHERENCIA

MEJORADA

LBS

TORNILLO DE CABEZA REDONDA PARA PLACAS

ANCLAJE PESADO DE EXPANSIÓN CE1

Certificado para CE opción 1 para hormigón fisurado y no fisurado y clases de acciones sísmicas C1 y C2.

PRODUCTOS RELACIONADOS

P 26 C

MARTILLO COMBINADO

SKR | SKS | SKP

ANCLAJE ATORNILLABLE PARA HORMIGÓN

El especial roscado requiere un pre-agujero de pequeñas dimensiones y garantiza la fijación en el hormigón sin crear fuerzas de expansión en su interior. Disponibles también en la versión EVO C4 EVO, idóneo para la categoría de corrosividad atmosférica C4 y la clase de servicio 3.

SNAIL PULSE

BROCA PERFORADORA DE HM

SKS

SKP SKR

SKR EVO

SKS EVO

ELECTRO PLATED

HYB -FIX

C4 EVO COATING

SEISMIC C2 ETA-24/0024

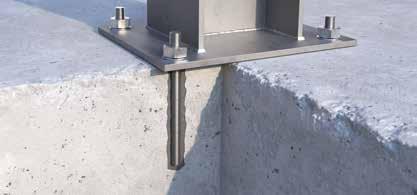

ANCLAJE QUÍMICO HÍBRIDO DE ALTAS PRESTACIONES

Anclaje químico híbrido de altas prestaciones, ideal para anclajes muy pesados y para juntas de construcción con hierros y armadura. También es eficaz en hormigón húmedo y hormigón con agujeros sumergidos.

ANCLAJE PESADO DE EXPANSIÓN CE1

SEISMIC C2

Prestaciones mecánicas excelentes -estáticas y sísmicas- con la altísima resistencia a la corrosión del acero inoxidable A4 | AISI316.

BRUH

CEPILLO DE ACERO

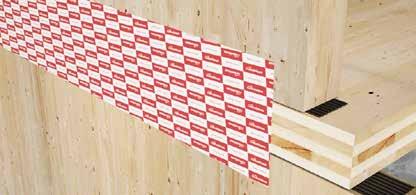

SEAL BAND

CINTA MONOADHESIVA PARA INTERIOR

El carrier ya contorneado permite sellar de manera simple y eficiente esquinas cóncavas o convexas y aristas. Disponible también en versión square, ideal para pequeños sellados puntuales o para agujeros utilizados en la técnica de insuflado, en la que se requiere precisión.

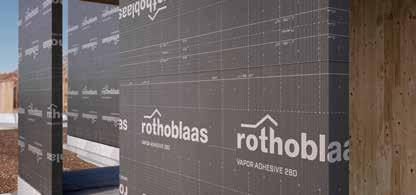

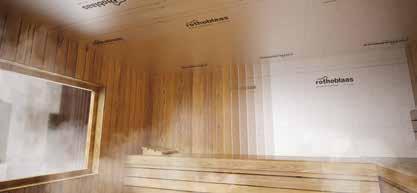

BARRIER ALU NET Sd 1500

BARRERA DE VAPOR REFLECTANTE SD > 1500 M

Gracias a la capacidad de reflejar hasta un 70 % de calor, la lámina mejora las prestaciones térmicas del paquete constructivo. Lámina autoextinguible que no propaga las llamas en caso de incendio con lo cual contribuye a la protección de la estructura.

acumulación de humedad en la estratigrafía

CLIMA CONTROL

LÁMINAS DE DIFUSIÓN VARIABLE

secado de la estratigrafía

Láminas que pueden modificar su valor de resistencia a la difusión del vapor (Sd) en respuesta a las variaciones de humedad relativa del aire. Reducen el riesgo de condensación intersticial en las paredes y las cubiertas.

CONTROL 80

ESTACIONES

A ESTRATIGRAFÍA SECA: Sd 20 m máxima protección - freno de vapor para limitar el paso de vapor en función de la estación en la que se acumula humedad en el interior de la estratigrafía

B ESTRATIGRAFÍA HÚMEDA: Sd 0,1 m máxima transpirabilidad - lámina transpirable para permitir el secado cuando se produce el fenómeno de difusión inversa del vapor

C ESTRATIGRAFÍA SECA: Sd 20 m máxima protección ante el inicio de un nuevo año y de un nuevo ciclo

105

Hemos lanzado un proyecto para evaluar el impacto ambiental de nuestros productos, denominado EPD - Environmental Product Declaration, una declaración ambiental voluntaria basada en el análisis del ciclo de vida del producto, desde la fabricación hasta el uso. CLIMA CONTROL NET 160

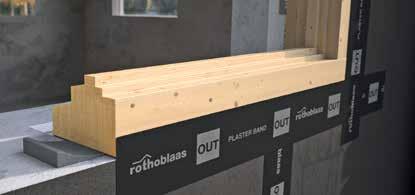

PLASTER BAND IN/OUT

CINTA ESPECIAL DE ELEVADA ADHESIÓN TAMBIÉN ENFOSCABLE

El carrier de tejido técnico es ideal para ser enfoscado, con lo cual se obtiene un excelente resultado estético.

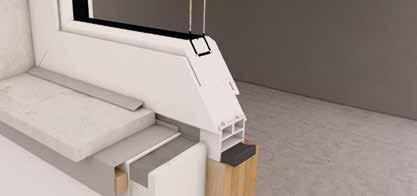

WINDOW BAND

CINTA SELLANTE AUTOEXPANDIBLE PARA CERRAMIENTOS

Sella las juntas de puertas y ventanas contra el aire y la lluvia batiente y mantiene las propiedades termoacústicas en toda la profundidad.

MBS - MBZ

TORNILLO AUTORROSCANTE PARA ALBAÑILERÍA

La cabeza avellanada (MBS) permite colocar marcos de PVC sin dañar el cerramiento. La cabeza cilíndrica (MBZ) puede penetrar y permanecer insertada en los marcos de madera.

PRODUCTOS RELACIONADOS

FLY FOAM

PISTOLA AUTOMÁTICA DE CÁNULA

PARA ESPUMAS

FOAM CLEANER

DETERGENTE PARA PISTOLAS PARA CARTUCHOS

MS-SEAL

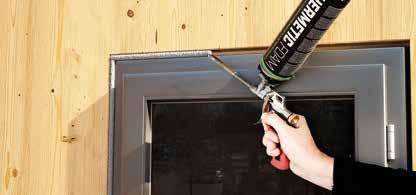

HERMETIC FOAM

ESPUMA SELLANTE ELÁSTICA DE ALTAS PRESTACIONES FONOAISLANTES

Impermeable al agua y al aire incluso aplicada después del secado, gracias a su estructura de celdas cerradas.

SELLANTE MS POLÍMERO DE ALTA ELASTICIDAD

Sellante puro, monocomponente, casi sin contracción y con elevada elasticidad.

SEAL BAND

CINTA MONOADHESIVA PARA INTERIOR

PROTECCIÓN PASIVA CONTRA EL FUEGO

PRODUCTOS RELACIONADOS

GRAPHIT FOAM

ESPUMA DE POLIURETANO CONTRA INCENDIOS

BICOMPONENTE CON AÑADIDO DE GRAFITO

MASS

LADRILLO INTUMESCENTE PARA PASOS DE INSTALACIONES MECÁNICAS

De esponja de poliuretano, MASS se expande al contacto con el fuego y forma una barrera aislante que contrarresta la propagación de la llama. En caso de mantenimiento o de modificación de las instalaciones, MASS se puede desmontar y volver a montar fácilmente.

UNICOLLUM

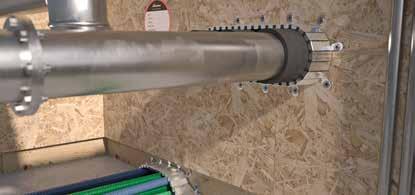

COLLARÍN CONTRA INCENDIOS EN ROLLO PARA PASOS DE INSTALACIONES MECÁNICAS Y ELÉCTRICAS

Solución universal, puede cortarse directamente en la obra y adaptarse también a diámetros grandes. Certificado para el sellado de pasos de instalaciones mecánicas y eléctricas, en paredes y forjados.

430 AISI

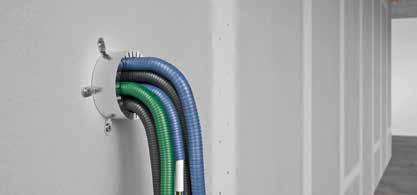

COLLUM

24/1203

COLLARÍN CONTRA INCENDIOS PARA PASOS DE INSTALACIONES MECÁNICAS Y ELÉCTRICAS

Se puede aplicar en pasos de tipos y diámetros específicos. Instalación simple y rápida. La estructura externa de acero inoxidable permite la aplicación en ambientes húmedos, mientras que la banda intumescente de alto poder expansivo permite poner en seguridad elementos de grandes dimensiones.

430 AISI

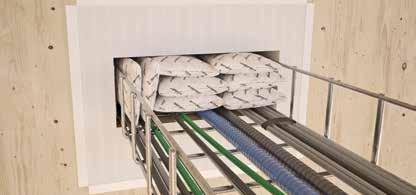

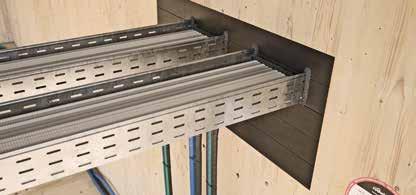

SACCUS

12/1204

ALMOHADILLA CONTRA INCENDIOS PARA PASOS DE BANDEJAS PORTACABLES

Fácil de instalar gracias a las dimensiones mejoradas para optimizar las cantidades y los principales tipos de aberturas. Simplifica el mantenimiento y las modificaciones de las instalaciones porque es reposicionable. Minimiza la profundidad de sellado requerida para contener el paso de calor.

PANNUS

CUBIERTA CONTRA INCENDIOS PARA PASOS DE TUBERÍAS METÁLICAS

25/0963

PANEL

PANEL CON REVESTIMIENTO CONTRA INCENDIOS

24/1082

24/1206

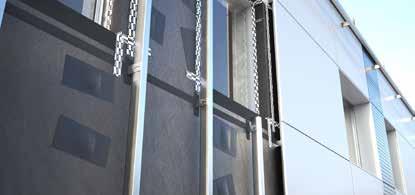

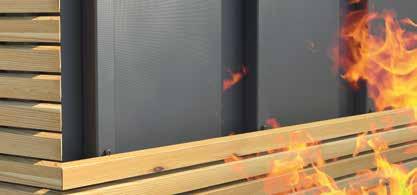

FACHADAS PROTECCIÓN CONTRA EL FUEGO

TRASPIR EVO UV ADHESIVE

LÁMINA AUTOADHESIVA TRANSPIRABLE MONOLÍTICA RESISTENTE A LOS RAYOS UV

Compuesta por una mezcla polimérica especial y un film adhesivo, la estructura monolítica proporciona una excelente resistencia a los agentes atmosféricos y químicos, garantizando 16 semanas de protección temporal. Capacidad de retardar la propagación de la llama certificada como B-s1,d0 según la norma EN 13501-1 que establece las clases de reacción al fuego.

MULTI BAND

UV

CINTA ESPECIAL DE ELEVADA ADHERENCIA, RESISTENTE A LOS RAYOS UV

Con una reacción al fuego B-s1, d0 y una capacidad de retardar la propagación de la llama según la norma EN 13501-1, esta cinta ofrece las mejores prestaciones del mercado.

NOTAS

En caso de incendio en el interior del edificio, inicialmente las llamas se propagan en la habitación en la que se ha generado. Los edificios modernos con fachadas ventiladas aprovechan el efecto chimenea creado por la cámara entre el revestimiento y el aislante, útil para la ventilación, pero peligroso en caso de incendio, porque puede favorecer la propagación del fuego.

PRODUCTOS RELACIONADOS

TRASPIR EVO UV 210

LÁMINA ALTAMENTE TRANSPIRABLE MONOLÍTICA RESISTENTE A LOS RAYOS UV

FRONT

BAND UV 210

CINTA MONOADHESIVA UNIVERSAL ALTAMENTE RESISTENTE A LOS RAYOS UV

Cinta autoextinguible que no propaga las llamas en caso de incendio con lo cual contribuye a la protección pasiva de la estructura.

En caso de incendio, es posible que el EFECTO CHIMENEA de la fachada ventilada cause problemas, ya que puede propagar las llamas hacia el interior de la cámara de ventilación y hacer que lleguen a las plantas superiores del edificio.

TRASPIR EVO 160

LÁMINA TRANSPIRABLE MONOLÍTICA

Un correcto diseño de prevención de incendios debe prever dispositivos de protección activa o pasiva para impedir la propagación de las llamas. Rothoblaas propone láminas y cintas autoextinguibles como protección pasiva para la fachada. Si no se toman medidas adecuadas, las llamas pueden propagarse hacia los pisos superiores, también en caso de incendio en el exterior.

TRASPIR ALU FIRE A2 430

LÁMINA ALTAMENTE

TRANSPIRABLE REFLECTANTE

DISEÑO ACÚSTICO DE LOS EDIFICIOS

TIPOS DE RUIDO

RUIDO ESTRUCTURAL

La propagación del ruido transmitido por vía estructural se produce cuando el ruido atraviesa la estructura y propaga las vibraciones no solo a las habitaciones adyacentes, sino también a habitaciones que no son necesariamente contiguas. Resuelve el problema del ruido por flancos, usa XYLOFON, PIANO, ALADIN STRIPE o GRANULO STRIPE

INTERVENCIÓN

Instalar XYLOFON, PIANO, ALADIN STRIPE o GRANULO tanto encima como debajo del forjado para interrumpir la transmisión de ruido a través de la estructura.

RUIDO DE PISADAS

Caminar o mover una silla o cualquier objeto apoyado en el suelo implica una excitación mecánica del forjado y, en consecuencia, el ruido de pisadas.

Adiós a la escoba para golpear el techo cuando los vecinos hacen ruido, usa SILENT FLOOR BYTUM, SILENT FLOOR PE, SILENT FLOOR PUR, SILENT FLOOR 3D SILENT EDGE, SILENT UNDERFLOOR o GRANULO

INTERVENCIÓN

1 losa de hormigón (e: 50 mm)

2 SILENT FLOOR PUR (e: 20 mm)

3 panel de CLT (e: 200 mm)

RUIDO AÉREO

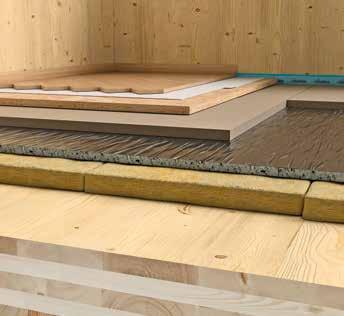

Gracias al sistema de solera flotante sobre el CLT bruto.

Se transmite por el aire y forma parte de nuestra vida cotidiana: charlar, escuchar música, jugar con los niños.

Siempre puedes bajar el volumen, pero también descubrir SILENT WALL BYTUM, SILENT WALL BYTUM SA, GIPS BAND, SILENT GIPS y SILENT UNDERFLOOR

PARTICIONES VERTICALES / REHABILITACIÓN CON POCO ESPESOR

Añadir masa acoplando SILENT WALL BYTUM o SILENT WALL BYTUM SA a la placa de cartón yeso y aplicar PIANO A, SILENT FLOOR PUR, GIPS BAND, SILENT GIPS o SILENT UNDERFLOOR como capa resiliente entre la estructura de base y la placa de cartón yeso.

ACÚSTICA Y SELLADO

La onda sonora se propaga por el aire y esto hace que sea fácil de difundir y difícil de controlar. Un diseño esmerado de la estanquidad al aire y de las instalaciones ayuda a no descuidar los detalles que podrían afectar las prestaciones acústicas del edificio. Descubre las soluciones más adecuadas en el catálogo CINTAS, SELLANTES Y LÁMINAS disponible en nuestro sitio web.

Descubre la gama completa de SOLUCIONES PARA LA REDUCCIÓN ACÚSTICA en nuestro sitio web o pide el catálogo a tu agente de confianza. www.rothoblaas.es

FORJADO AISLAMIENTO ACÚSTICO

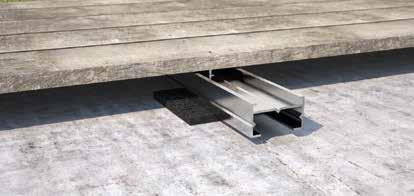

XYLOFON

BANDA RESILIENTE DE ELEVADAS PRESTACIONES PARA EL AISLAMIENTO ACÚSTICO

La banda resiliente que asegura un elevado confort acústico, adecuada para cualquier sistema de construcción, no solo de madera, sino también de acero y hormigón. Realizada en mezcla de poliuretano, duradera y estable, está disponible en seis versiones de 20 a 90 Shore, en función de la carga que debe soportar. El producto ha sido probado y certificado para el uso como capa de desacople y de interrupción mecánica entre materiales de construcción y reduce significativamente la transmisión del ruido por vía aérea y estructural hasta más (de 5 a más de 15 dB). Gracias al poco espesor de las seis versiones, soporta un amplio intervalo de carga, sin afectar las opciones de diseño.

FLANKSOUND

PIANO

BANDA RESILIENTE PARA EL AISLAMIENTO ACÚSTICO

Reduce las vibraciones y proporciona un buen confort acústico, tanto en el interior de forjados ligeros como en edificios más complejos y con cargas elevadas. Realizada con una mezcla expandida y extruida de EPDM, está disponible en cinco versiones. La mezcla elástica permite compensar las dilataciones de la madera y de la estructura, mientras que la sección compacta hace que sea más estable al aplastamiento.

PIANO ha sido probada y certificada para el uso como capa de desacople y de interrupción mecánica entre materiales de construcción.

El rendimiento acústico probado en diferentes aplicaciones asegura un aislamiento acústico de 4-5 dB con un buen equilibrio entre coste y rendimiento.

PRODUCTOS RELACIONADOS

XYLOFON PLATE

BANDA DE DESACOPLE

PARA ANGULARES DE CORTE PARA MADERA

SILENT FLOOR

SOLUCIONES CONTRA EL RUIDO DE PISADAS

Por lo que se refiere al pavimento, se requieren soluciones para el aislamiento debajo de la solera. Estas soluciones deben absorber las vibraciones y esto es posible gracias a su capacidad de absorber la energía liberada durante el impacto contra el pavimento. Esta energía, si no la se para, se transforma en ondas sonoras que provocan molestias en las habitaciones contiguas.

Nuestra gama de productos para debajo de la solera ofrece diferentes soluciones a elegir en función del peso de las capas superiores que se coloquen sobre los productos resilientes (espesor de la solera).

Para todos los productos de esta familia, se encuentran disponibles los resultados de los ensayos, también en aplicaciones reales con una eficacia de entre 30 y 40 dB. La gama se compone de diferentes soluciones realizadas con materiales diversos según la finalidad de uso.

ALADIN

BANDA RESILIENTE PARA EL AISLAMIENTO ACÚSTICO

HAMMER STAPLER 22

GRAPADORA DE MARTILLO GRANDE

FORJADO FIJACIÓN

HBS

TORNILLO DE MADERA AVELLANADA

HBS: Homologado para aplicaciones estructurales, presenta alta capacidad de penetración en la madera y es superior en prestaciones sísmicas.

HBS EVO: gracias a su especial tratamiento superficial, puede utilizarse en clase de servicio 3 y en categoría de corrosividad atmosférica C4.

HBS HARDWOOD: gracias a su punta especial con geometría tipo diamante y a la rosca dentada con muescado, es el tornillo certificado para ser usado en maderas de alta densidad sin necesidad de pre-agujero.

Zn

C4

ELECTRO PLATED

TBS

TORNILLO DE CABEZA ANCHA

TBS: se distingue de los comunes tornillos para madera por su cabeza ancha, que desempeña la función de arandela garantizando una elevada resistencia a la tracción. El tornillo TBS está homologado para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°).

TBS EVO: gracias a su especial tratamiento superficial, puede utilizarse en clase de servicio 3 y en categoría de corrosividad atmosférica C4.

TBS MAX: Longitud de la rosca aumentada (60%) para un excelente cierre de la unión y una gran versatilidad de uso. Geometría optimizada para obtener las máximas prestaciones en las maderas más habituales para la construcción.

MAX HARD WOOD TIMBER

EVO COATING ETA-11/0030 ETA-11/0030 ESR-4645 ELC-4645

Zn ELECTRO PLATED

Descubre la gama completa de TORNILLOS PARA MADERA en nuestro sitio web o pide el catálogo a tu agente de confianza. www.rothoblaas.es

C4 EVO COATING ETA-11/0030 ESR-4645 ELC-4645

CTC

CONECTOR PARA FORJADOS DE MADERA-HORMIGÓN

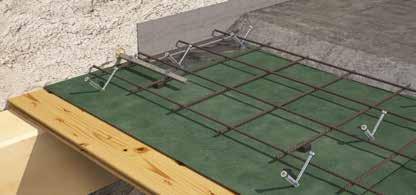

Diseñado específicamente para forjados de madera-hormigón. Es un sistema aprobado, autoperforante, reversible, rápido y no invasivo.

FORJADO FIJACIÓN

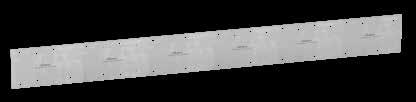

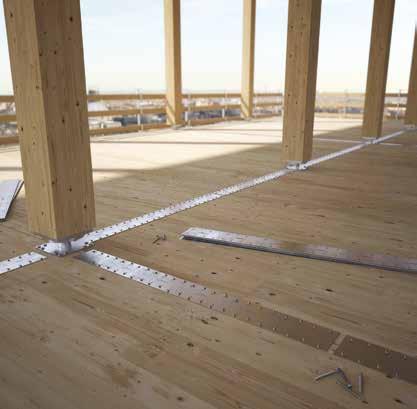

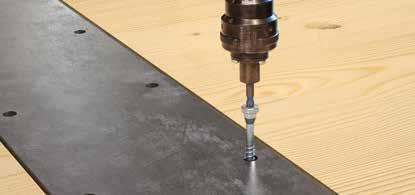

TITAN PLATE 1200

PLACA PARA FUERZAS DE CORTE

La versión de 1,2 m de longitud permite realizar conexiones largas en forjados de paneles y, así, sustituir la clásica tabla empotrada en el panel. Marcado CE según la norma europea EN 14545

DX51D Z275

PRODUCTOS RELACIONADOS

EN 14545

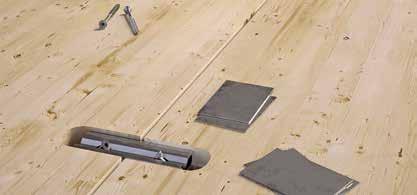

SLOT

CONECTOR PARA PANELES ESTRUCTURALES

Permite uniones con una rigidez muy alta y puede transferir excepcionales esfuerzos de corte entre los paneles. Ideal para paredes y forjados. La geometría alveolar y la ligereza del aluminio aseguran un excelente rendimiento: un conector puede reemplazar hasta 60 tornillos Ø6.

SHARP METAL

PLACA DENTADA DE ACERO

6005A alu 410 AISI

ETA-19/0167

Las placas tienen una multitud de pequeñas púas distribuidas por las dos superficies. La unión se produce gracias a la inserción mecánica de las púas en la madera. Las púas penetran en la madera gracias a la compresión generada por los tornillos de cabeza ancha TBS MAX.

SHIM SLOT

DISTANCIADORES DE ACERO PARA CONECTOR SLOT

ETA-24/0058

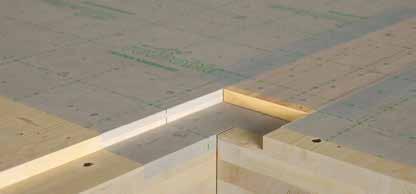

PARED - PARED

CIMIENTOS

ESTANQUIDAD

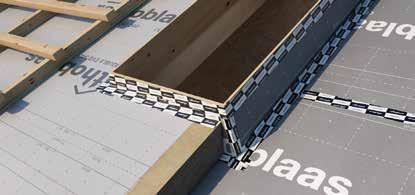

CINTAS

PRIMER

BASE UNIVERSAL PARA CINTAS ADHESIVAS ACRÍLICAS

EASY BAND

CINTA MONOADHESIVA UNIVERSAL

Adhesión progresiva y estable en el tiempo en los soportes más comunes. Mezcla adhesiva y versiones disponibles pensadas también para la prefabricación.

PRIMER SPRAY

BASE UNIVERSAL SPRAY PARA CINTAS ADHESIVAS ACRÍLICAS

SPEEDY BAND

CINTA MONOADHESIVA UNIVERSAL SIN PELÍCULA DE SEPARACIÓN

Aplicable tanto en el interior como en el exterior, garantiza un sellado rápido y seguro en los soportes más comunes. La ausencia de película de separación implica una menor cantidad de residuos a eliminar.

FLEXI BAND

CINTA MONOADHESIVA UNIVERSAL DE ALTA ADHESIVIDAD

Garantiza excelente fuerza de adhesión y resistencia a todas las superficies. La mezcla adhesiva especial asegura su funcionalidad en el tiempo, incluso en condiciones desfavorables, por ejemplo sobre superficies polvorientas o húmedas.

INVISI BAND

CINTA MONOADHESIVA TRANSPARENTE SIN LINER, RESISTENTE A LOS RAYOS UV Y A LAS ALTAS TEMPERATURAS

Transparente: permite inspeccionar cualquier tipo de sellado realizado, sobre todo en caso de juntas entre paneles de madera. La adherencia y las propiedades mecánicas permanecen inalteradas en el tiempo. Es impermeable al agua y al aire.

ROLLER

RODILLO PARA CINTAS

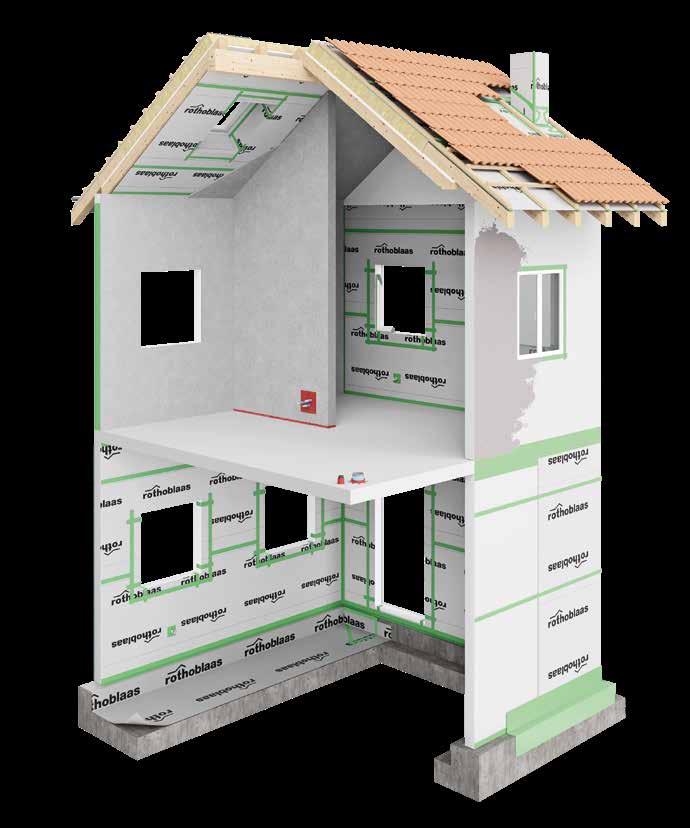

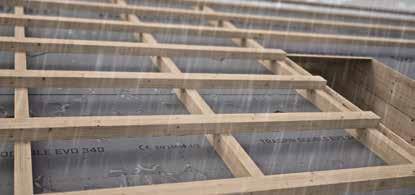

LÁMINAS DE VAPOR Y TRANSPIRABLES

CLASIFICACIÓN DE LAS LÁMINAS DE VAPOR Y TRANSPIRABLES

Las láminas se pueden agrupar en 3 grandes familias dependiendo de las propiedades:

HERMETICIDAD AL AIRE

HERMETICIDAD AL AGUA

HERMETICIDAD AL VAPOR DE AGUA

Barreras de vapor

Frenos de vapor

Láminas transpirables

Las propiedades aquí descritas, junto con otros parámetros citados en las fichas técnicas, están reglamentadas por el protocolo de marcado CE de las láminas para el control del vapor (EN 13984), láminas auxiliares para cubiertas con elementos discontinuos (EN 13859-1) y láminas auxiliares para muros (EN 13859-2).

RESISTENCIA AL PASO DEL VAPOR DE AGUA

Sd (m)

BARRIER Y VAPOR

BARRERAS Y FRENOS DE VAPOR

Láminas de alta resistencia a la difusión del vapor, usadas para controlar el flujo de humedad hacia las capas frías de la estratigrafía. Actúan como capa de estanquidad al aire y de protección de los aislantes.

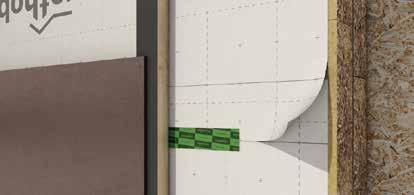

TRASPIR

LÁMINAS TRANSPIRABLES

Láminas transpirables que dejan pasar el vapor hacia el exterior, lo que garantiza la estanquidad al agua en las capas más expuestas. Protegen el aislante en caso de roturas accidentales de las cubiertas y los revestimientos de fachadas y actúan como capa de protección temporal durante las fases de construcción.

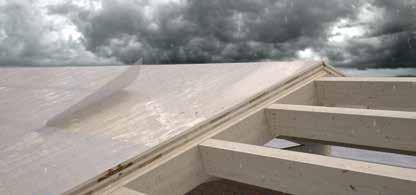

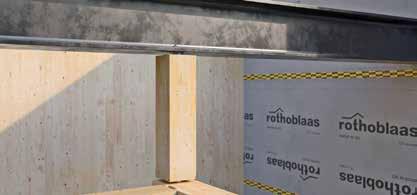

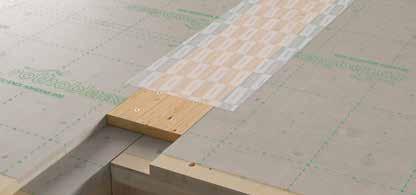

FORJADO PROTECCIÓN CON LÁMINAS AUTOADHESIVAS

DEFENCE ADHESIVE

LÁMINA AUTOADHESIVA PROTECTORA PARA ELEMENTOS CONSTRUCTIVOS

El producto, una vez colocado, es invisible y permite ver fácilmente tanto las indicaciones del trazador de polvo en el panel como los orificios de montaje. La lámina protege la madera sin dificultar la manipulación ni las operaciones de las obras. Impermeable y antideslizante.

DE LA TEORÍA A LA COLOCACIÓN

En el blog de Rothoblaas encontrarás artículos técnicos sobre impermeabilización que te guiarán en tus elecciones para la obra.

DEFENCE ADHESIVE REMOVABLE

LÁMINA AUTOADHESIVA PROTECTORA REMOVIBLE

Protege los elementos constructivos del polvo, suciedad e impurezas, manteniendo el resultado estético original de los materiales. Durante la construcción, evita variaciones de color y el amarillamiento de la madera. Permite quitar la lámina rápida y fácilmente al final de la obra.

DEFENCE ADHESIVE SPEEDY

LÁMINA AUTOADHESIVA PROTECTORA SIN PELÍCULA DE SEPARACIÓN

La instalación es fácil y rápida. La protección de los elementos constructivos está garantizada durante 12 semanas y, en caso de error durante la colocación, es posible volver a colocar y aplicar la lámina sin dificultad. La ausencia de película de separación implica una menor cantidad de residuos a eliminar.

DEFENCE ADHESIVE TRASPIR EVO

LÁMINA AUTOADHESIVA TRANSPIRABLE MONOLÍTICA

La capa funcional monolítica, homogénea y continua, garantiza la máxima protección contra el paso del agua y una elevada transpirabilidad. La mezcla especial asegura una buena resistencia a los agentes atmosféricos y una excelente durabilidad en el tiempo.

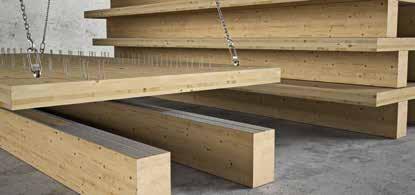

OBRAS ELEVACIÓN Y COLOCACIÓN

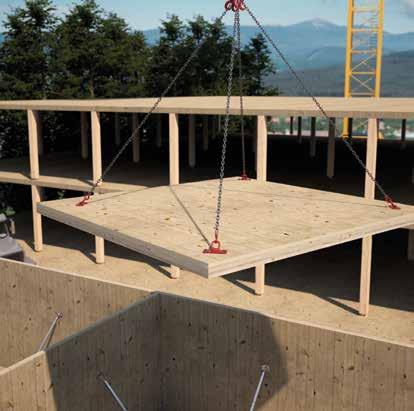

RAPTOR

PLACA PARA TRANSPORTAR ELEMENTOS DE MADERA

Se puede instalar en diferentes configuraciones por lo que es adecuada para las aplicaciones más comunes en las obras:

• 6 tornillos: resistencia y capacidad máximas

• 4 o 2 tornillos: para la elevación y el transporte de paneles más ligeros

Se puede utilizar para trabajar con cualquier inclinación de la cadena, siendo eficaz tanto en tracción como en corte y, también, en configuraciones intermedias.

PRODUCTOS RELACIONADOS

RAPTOR MINI

PLACA PEQUEÑA PARA TRANSPORTAR ELEMENTOS DE MADERA

RAPTOR MAXI

PLACA GRANDE PARA TRANSPORTAR ELEMENTOS DE MADERA

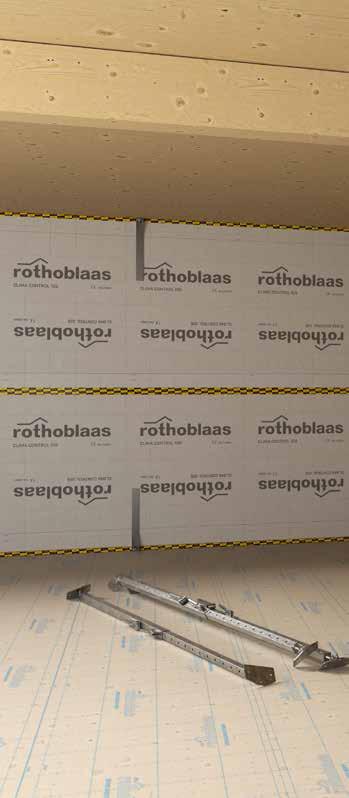

GIRAFFE

SOPORTE DE MONTAJE

2006/42/CE

Para un montaje rápido y fácil de las paredes y de los forjados compuestos por elementos de madera. Ajuste rápido con parada automática. También disponible en la versión de 6 metros.

GEKO

TIRAPANELES

Para el montaje preciso de paredes de madera maciza, forjados de tablas apiladas, elementos laminares y mucho más. Las placas giratorias a 360° permiten su uso también en zonas de difícil acceso, como esquinas y cubiertas inclinadas

VGS PLATE

TORNILLO DE CABEZA TRONCOCÓNICA HEXAGONAL PARA ELEVACIÓN

VIGA Y PILAR UNIONES OCULTAS

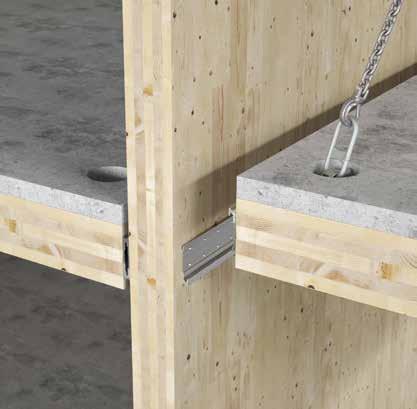

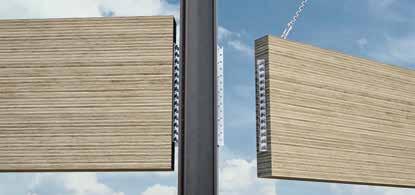

LOCK FLOOR

PERFIL DE CONEXIÓN PARA PANELES

Es ideal para la conexión del forjado a paredes multipisos (de hormigón o madera). El sistema de enganche evita el uso de estructuras de apoyo temporales. Los perfiles se pueden preinstalar en el panel y en la pared, con lo cual no es necesario usar conectores durante la colocación.

LOCK T

LOCK C

CONECTOR OCULTO DE CONEXIÓN MADERA-HORMIGÓN

ETA-19/0831

CONECTOR OCULTO DE CONEXIÓN MADERAMADERA

Ideal para carpas, pérgolas, cubiertas o para sistemas viga-pilar de tamaño pequeño. Se puede utilizar oculta también con elementos de madera de sección reducida.

ALU

6005A alu 6005A alu

6005A alu

SOPORTE OCULTO CON Y SIN AGUJEROS

ETA-19/0831

Uniones ocultas de aluminio, diseñadas para realizar conexiones estructurales madera-madera y madera-acero. Las diferentes medidas disponibles permiten gestionar capacidades portantes crecientes e integrar las conexiones en los sistemas de construcción sin elementos a la vista.

6082 alu 6005A alu 6060 alu

PRODUCTOS RELACIONADOS FIRE STRIPE GRAFITE

JUNTA FLEXIBLE INTUMESCENTE

ETA-09/0361

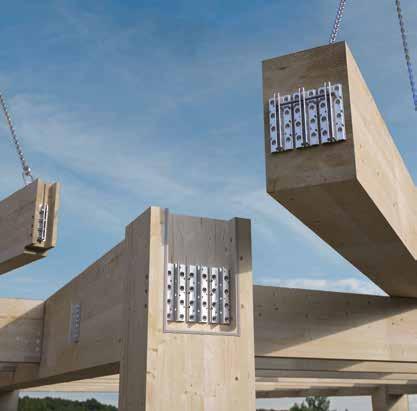

ARTICULACIONES PARA VIGAS

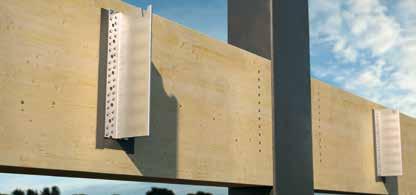

ALUMEGA

ARTICULACIÓN PARA CONSTRUCCIONES VIGA Y PILAR

Estandariza las conexiones viga-viga y viga-pilar para los sistemas viga y pilar, incluso con luces elevadas. Los componentes modulares y las diferentes posibilidades de fijación permiten realizar todo tipo de conexión en madera, hormigón o acero.

Tolerancia axial hasta 8 mm (±4 mm) para adaptarse a las imprecisiones de instalación. El avellanado superior permite utilizar un perno como ayuda para el posicionamiento. La articulación se puede preensamblar en fábrica y completarse en las obras con pernos.

Los agujeros ranurados permiten la rotación del conector y aseguran que este se comporte estructuralmente como una articulación. La rotación del conector es compatible con el desplazamiento relativo de entrepiso provocado por la acción de terremotos y del viento, lo que reduce la transmisión del momento de flexión y los daños estructurales. VIGA Y PILAR

DESPLAZAMIENTO RELATIVO DE ENTREPISO PARA ACCIONES HORIZONTALES

ROTACIÓN PARA CARGAS GRAVITACIONALES

En función de la configuración de colocación, la rotación del conector es compatible con los desplazamientos relativos de entrepiso (inter-story drift) provocados por terremotos o viento.

PRODUCTOS RELACIONADOS

HBS PLATE

TORNILLO DE CABEZA TRONCOCÓNICA PARA PLACAS

JIG VGS

Para cargas gravitacionales, el conector se comporta estructuralmente como una articulación y garantiza la rotación libre en los extremos de la viga, a condición de que la configuración de la conexión permita efectivamente la rotación.

PLANTILLA DE PERFORACIÓN PARA ALUMEGA HVG-JVG

VGS

CONECTOR TODO ROSCA DE CABEZA AVELLANADA O HEXAGONAL

REFUERZO PARA VIGAS

VGZ VGS

CONECTOR TODO ROSCA DE CABEZA CILÍNDRICA

VGZ: los tornillos para madera con rosca total son ideales para uniones ocultas, acoplamientos de madera y refuerzos estructurales. Disponibles en una amplia gama de medidas, garantizan protección contra el fuego e idoneidad sísmica.

VGZ EVO: ideal para fijar elementos de madera en ambientes exteriores agresivos (C4) y en clase de servicio 3 gracias al revestimiento multicapa de matriz epoxi con hojuelas de aluminio.

VGZ HARDWOOD: tornillo para maderas duras caracterizado por la punta especial con geometría de tipo diamante y rosca dentada con muescado. Está certificado para el uso con maderas duras de alta densidad sin necesidad de perforación previa. Ideal para uniones ocultas, acoplamientos de madera y refuerzos estructurales.

CONECTOR TODO ROSCA DE CABEZA AVELLANADA O HEXAGONAL

VGS: todo rosca de acero de alta resistencia para un excelente rendimiento a la tracción y al deslizamiento. Homologado para aplicaciones estructurales con solicitaciones en cualquier dirección con respecto a la fibra (0° ÷ 90°). Posibilidad de utilización en placas de acero en combinación con las arandelas VGU y HUS.

VGS EVO: caracterizado por el revestimiento C4 EVO multicapa de 20 μm de matriz epoxi con hojuelas de aluminio, es conforme con los requisitos resistencia a la corrosión según la norma ISO 9227.

VGS A4: en acero inoxidable A4 | AISI316 para una excelente resistencia a la corrosión. Ideal para ambientes cerca del mar en clase de corrosividad C5 y para la inserción en las maderas más agresivas de clase T5. VGZ VGS

SELF-DRILLING

PRODUCTOS RELACIONADOS

VGS PLATE

TORNILLO DE CABEZA TRONCOCÓNICA HEXAGONAL PARA ELEVACIÓN

Compatible con todos los sistemas de transporte y elevación con tornillo. Diseñado para reutilizarse varias veces durante el transporte.

JIG REUSE

PLANTILLA DE

CONEXIONES COLUMNA-FORJADO

tornillo de cabeza avellanada M16/M20

placa superior

cono

brazos (6 unidades)

cilindro

tornillos pilar superior VGS Ø11

Ø12

tornillos inclinados VGS Ø9

tornillos de refuerzo (opcionales) VGS Ø9

SPIDER

SISTEMA DE CONEXIÓN Y REFUERZO PARA PILARES Y FORJADOS

Permite construir edificios multipisos con estructura pilar-forjado imposibles hasta hoy con una distancia entre las columnas superior a 7,0 x 7,0 metros de retícula estructural y permite transferir más de 5000 kN de fuerza vertical entre pilar y pilar.

tornillos pilar inferior VGS Ø11

tornillo de cabeza avellanada M16/M20

placa superior

placa de fijación

cilindro

PLACA DE DISTRIBUCIÓN (opcional)

XYLOFON WASHER (opcional)

placa inferior placa inferior

PRODUCTOS RELACIONADOS

VGS

CONECTOR TODO ROSCA DE CABEZA AVELLANADA

tornillos pilar superior VGS Ø11

Ø12

tornillos de fijación HBS PLATE Ø8

tornillos de refuerzo (opcionales) VGS Ø9

tornillos pilar inferior VGS Ø11

HBS PLATE

TORNILLO DE CABEZA TRONCOCÓNICA PARA PLACAS

PILLAR

S355 Fe/Zn12c S690 Fe/Zn12c

ETA-19/0700

SISTEMA DE CONEXIÓN PILAR-FORJADO

PILLAR es el revolucionario sistema de conexión que te permite construir estructuras con sistema pilar-forjado imposibles hasta hoy con una distancia entre las columnas de hasta 3,5 x 7,0 metros. Permite transferir más de 5000 kN de fuerza vertical entre pilar y pilar.

S355 Fe/Zn12c S690 Fe/Zn12c

XYLOFON WASHER

ARANDELA DE DESACOPLE PARA TORNILLOS

ETA-19/0700

CONEXIÓN FORJADO-FORJADO

PRODUCTOS RELACIONADOS

VGS

CONECTOR TODO ROSCA DE CABEZA AVELLANADA

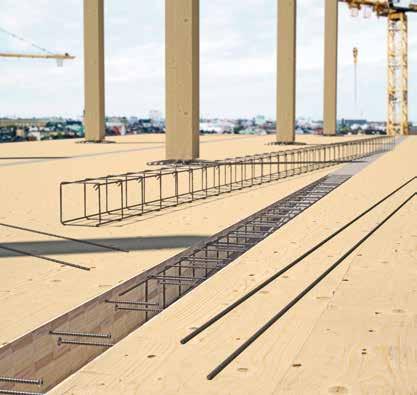

TC FUSION

SISTEMA DE UNIÓN MADERA-HORMIGÓN

La prefabricación del hormigón calza con la de la madera: las armaduras de conexión insertadas en la colada de hormigón alojan los conectores para madera todo rosca; el hormigonado de refuerzo, aplicado después de instalar los componentes de madera, completa la conexión.

Permite realizar conexiones entre paneles de CLT con resistencia y rigidez excepcionales para solicitaciones de corte, momento de flexión y fuerza axial. Es el complemento natural de los sistemas SPIDER y PILLAR.

El ETA 22/0806 es específico para aplicaciones madera-hormigón realizadas con conectores todo rosca VGS, VGZ y RTR.

VGZ

CONECTOR TODO ROSCA DE CABEZA CILÍNDRICA

PRODUCTOS RELACIONADOS

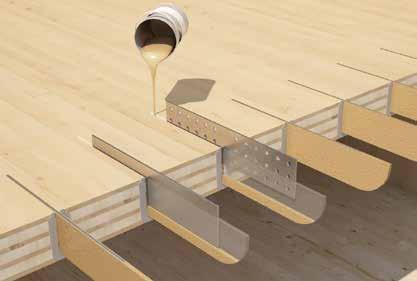

XEPOX F

FLUID

Aplicable por inyección en agujeros y en fresados

XEPOX L

LIQUID Aplicable por vertido

RTR

SISTEMA DE REFUERZO ESTRUCTURAL

XEPOX®

22/0806

ADHESIVO EPOXI BICOMPONENTE

Conexión a momento realizada con placas de acero encoladas en fresados verticales en el panel. La geometría de la conexión garantiza la resistencia al momento.

La combinación de acero, material de alto rendimiento, con resina epóxica garantiza unas excelentes prestaciones en términos de resistencia y rigidez flexional.

MAMMOTH DOUBLE

PISTOLA ESPECIAL PARA ADHESIVO BICOMPONENTE

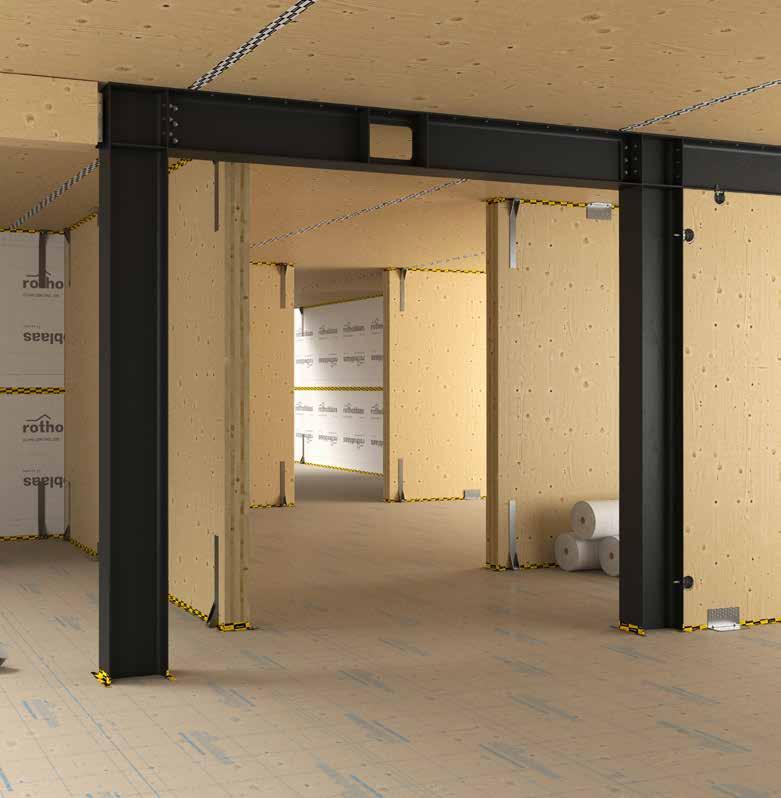

CONSTRUCCIONES HÍBRIDAS

RADIAL

CONECTORES PARA VIGAS DE MADERA Y PANELES

Ideal para realizar conexiones tanto de paredes como de vigas y pilares. Utilizando los componentes RADIALKIT es posible obtener una conexión de tracción con una tolerancia de instalación excepcional. La conexión queda oculta en el espesor de la pared.

S355 Fe/Zn12c

RING

ETA-24/0062

CONECTOR DESMONTABLE PARA PANELES ESTRUCTURALES

La alta resistencia del conector permite reducir el número de fijaciones. Se requieren unos simples mecanizados de los paneles, con la consiguiente facilidad de transporte y colocación, agilizada por las operaciones realizadas solo en un lado de la pared.

DISC FLAT

CONECTOR OCULTO REMOVIBLE

S355 Fe/Zn12c

ETA-25/0316

Conector oculto desmontable ideal para realizar uniones de corte y conexiones de tracción entre elementos de madera. Es resistente a las fuerzas tanto de corte como de tracción gracias al apriete de los elementos mediante barra cruzada.

PRODUCTOS RELACIONADOS

S235 Fe/Zn5c

HBS PLATE

TORQUE LIMITER

TORNILLO DE CABEZA TRONCOCÓNICA PARA PLACAS

El bajo cabeza troncocónico genera un efecto de encastre con el agujero circular de la placa y garantiza un excelente rendimiento estático. La geometría sin aristas de la cabeza reduce los puntos de concentración del esfuerzo y da robustez al tornillo.

ETA-19/0706 Zn

LIMITADORA DE PAR

TORNILLO DE CABEZA TRONCOCÓNICA PARA PLACAS

HBS PLATE A4

TORNILLO DE CABEZA TRONCOCÓNICA PARA PLACAS

TORQUE LIMITER HBS PLATE EVO HUS 15°

ARANDELA CON ÁNGULO DE 15°

CONTAINER

DEPÓSITO MÓVIL PARA LA OBRA

Protege las herramientas y los materiales para la construcción y permite guardar las máquinas en un lugar seguro y seco. Disponible en dos tamaños, se puede dotar de sistema eléctrico y estanterías. Gracias a la estantería (opcional), es posible guardar las herramientas y los productos de manera ordenada para tenerlos siempre a mano.

SHELVA

ESTANTERÍA PARA TORNILLOS Y OTROS MATERIALES

Estantes grandes y estables, ideales para organizar y ordenar los paquetes de tornillos y todo tipo de materiales. Tres inclinaciones posibles: una horizontal y dos inclinadas, a elegir según las necesidades. Los bordes laterales evitan la caída del contenido. Sin límites de configuración. PRODUCTOS

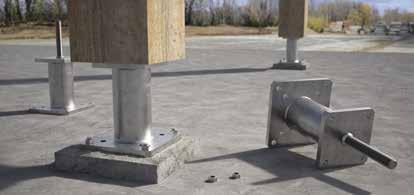

PIES DE PILAR

R10-R20

PIE DE PILAR REGULABLE

Altura ajustable también tras montaje terminado. El sistema de regulación viene oculto por el cabezal, para una excelente estética. Distanciado del suelo para evitar salpicaduras o agua estancada y garantizar una alta durabilidad.

S50

PIE DE PILAR DE ALTAS RESISTENCIAS

Resistencias característica a compresión superior a 300 kN. Ideal para pilares de grandes dimensiones. Garantiza la separación con respecto al suelo para evitar salpicaduras o agua estancada y ofrecer la máxima durabilidad. El galvanizado en caliente asegura la máxima durabilidad en exteriores.

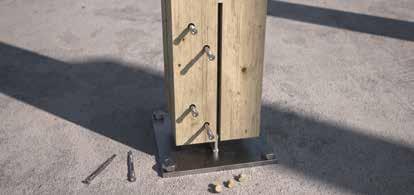

F70

PIE DE PILAR EN "T"

La lama interna permite realizar una unión completamente oculta. Diseñado para acojer pilares de todas las dimensiones. El galvanizado en caliente y las versiones de aluminio aseguran la máxima durabilidad en exteriores. Sin agujeros, para usar con pasadores autoperforantes SBD; con agujeros, para usar con pasadores lisos o pernos.

SBD

PASADOR AUTOPERFORANTE

La nueva punta autoperforante ahusada reduce al mínimo los tiempos de inserción en sistemas de conexión madera-metal y garantiza aplicaciones en posiciones difíciles de alcanzar.

TERRAZAS Y FACHADAS

PRODUCTOS RELACIONADOS

FLAT | FLIP

CONECTOR PARA TERRAZAS

ALU TERRACE

PERFIL DE ALUMINIO PARA TERRAZAS

Versión ALUTERRA30 para cargas estándar. Versión ALUTERRA50 de color negro para cargas muy grandes y con posibilidad de utilización en ambos lados.

SUPPORT

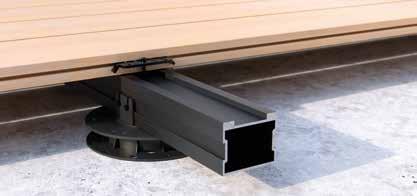

SOPORTE AJUSTABLE PARA TERRAZAS

Regulable en altura, permite nivelar la subestructura en la realización de terrazas en ambientes externos. Disponible en tres versiones, para realces de alturas diferentes.

SCI A2 | AISI304

TORNILLO DE CABEZA AVELLANADA

KKF AISI410

TORNILLO DE CABEZA TRONCOCÓNICA

Alta resistencia a la corrosión. Adecuado para aplicaciones en exteriores hasta 1 km del mar en clase C4 y en la mayoría de maderas ácidas de clase T4.

EWS

TORNILLO DE CABEZA ABOMBADA

Cabeza avellanada con geometría de gota y curvado superficial para un efecto estético agradable y un firme agarre con la punta.

Tornillo de acero inoxidable para madera, especialmente diseñado para fijar tablas de madera o WPC en ambientes agresivos.

TORNILLOS DE CABEZA CÓNICA OCULTA

La durabilidad esta garantizada por su revestimiento anticorrosivo. Disponible en versión A4 | AISI316 para ambientes muy agresivos. KKT COLOR

TERRALOCK

CONECTOR PARA TERRAZAS

KKA COLOR

TORNILLO AUTOPERFORANTE PARA ALUMINIO

SEGURIDAD EN LA OBRA

TOWER XL

SOPORTE PARA LÍNEA DE VIDA O PUNTOS DE ANCLAJE CON PLACA DE BASE SOBREDIMENSIONADA

Soporte modular para líneas de vida y puntos de anclaje en cubiertas de madera, chapa, hormigón y hormigón alveolar, TOWER XL es un dispositivo de deformación controlada, diseñado para reducir los momentos de flexión. Combinado con la argolla AOS01, genera un punto de anclaje que puede soportar solicitaciones en el plano a 360°.

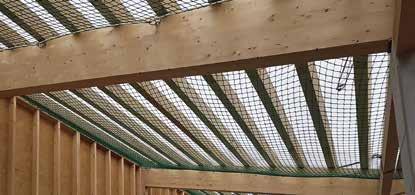

HORIZONTAL NET

RED PROTECTORA HORIZONTAL DE POLIPROPILENO

Red anticaída protectora que requiere un número limitado de fijaciones: es suficiente respetar la distancia máxima entre los anclajes de 2,5 m.

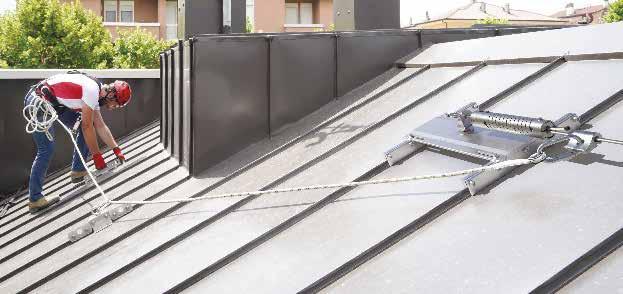

PATROL + T-CLAMP

LÍNEA DE VIDA SOBRE SOPORTE PARA CUBIERTAS CONTINUAS

Sistema versátil con mordazas específicas que permiten la instalación en diferentes tipos de cubiertas metálicas.

BORDER: BARANDAS PERMANENTES Y TEMPORALES DE ALUMINIO

BARANDA AUTOPORTANTE

BARANDA FIJACIÓN VERTICAL Y VERTICAL DISTANCIADA

BARANDA FIJACIÓN HORIZONTAL

ANTICAÍDA

EQUIPOS DE PROTECCIÓN INDIVIDUAL

HERO

CASCO PARA TRABAJOS EN ALTURA, OBRAS O ÁREAS INDUSTRIALES

Ligero, de diseño deportivo, con ajuste de la medida mediante rueda. La ventilación garantiza la máxima comodidad incluso en los días más calurosos.

TU CASCO

¡Compra HERO y háztelo tuyo! Personaliza el casco añadiendo el adhesivo con tu logotipo. ¡Pide más información a tu agente!

KIT ROOF MID

KIT INTERMEDIO PARA TRABAJOS EN CUBIERTAS

KIT SCAFFOLD BASE

KIT BASE PARA TRABAJOS EN ANDAMIOS

CUANDO TRABAJES EN ALTURA, HAZLO DE MANERA SEGURA

Descubre el catálogo SISTEMAS ANTICAÍDA Y EQUIPOS DE PROTECCIÓN es la guía completa para trabajar en altura con la máxima seguridad, en la construcción y en la industria. Tecnologías avanzadas, máxima protección y conformidad con las normas en un único recurso.

¡Descárgala ya! rothoblaas.es

FIJACIÓN

ESTANQUEIDAD AL AIRE E IMPERMEABILIZACIÓN

ACÚSTICA

ANTICAÍDA

MÁQUINAS Y HERRAMIENTAS

Gracias a la colaboración con universidades, centros de investigación y empresas especializadas de todo el mundo, los cursos de Rothoblaas son impartidos por docentes con experiencia práctica y conocimientos sólidos en la enseñanza técnica. La formación combina teoría y práctica y está pensada para ingenieros, arquitectos, carpinteros, expertos en seguridad y otros profesionales del sector de la construcción.

ROTHOSCHOOL ON TOUR

Ofrecemos la formación directamente in situ, con sesiones prácticas para los profesionales del sector.

¡ENCUENTRA EL CURSO ADECUADO PARA TI! www.rothoblaas.es/rothoschool

Rotho Blaas Srl www.rothoblaas.es
