BSP UND MASS TIMBER

BSP UND MASS TIMBER

Lösungen zur Planung und Konstruktion von Bauprojekten mit Brettsperrholz

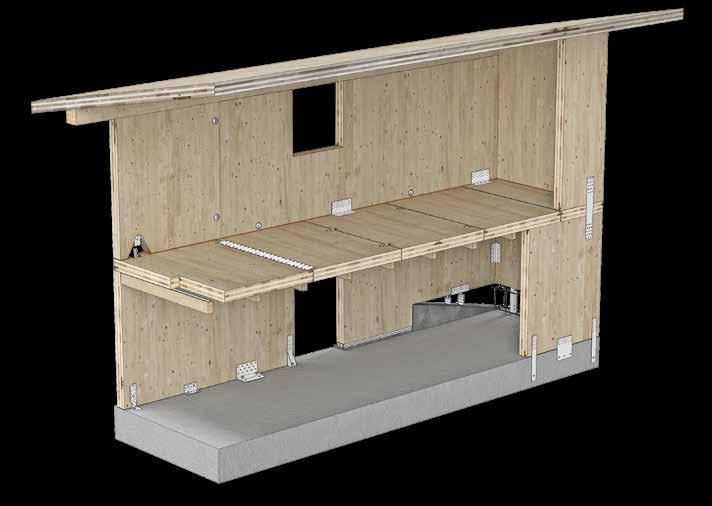

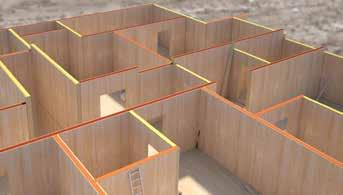

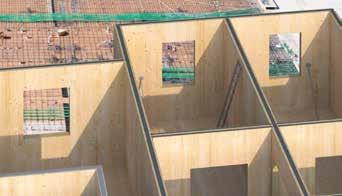

BAUSYSTEM MIT TRAGENDEN WÄNDEN

HORIZONTALKRÄFTE

In der Planungsphase eines Gebäudes muss dessen Verhalten sowohl für vertikale als auch für horizontale Einwirkungen, wie beispielsweise Wind und Erdbeben berücksichtigt werden.

Letztere können vereinfacht als Einwirkungen auf die horizontalen Strukturen der Gebäude angenommen werden. Um unter Berücksichtigung aller Versagensmöglichkeiten eine optimale seismische Leistung des Holzgebäudes zu gewährleisten, müssen alle Verbindungsmittel richtig geplant und verbaut werden.

VERTEILUNG DER BEANSPRUCHUNGEN

STANDARDANSATZ

Zugwinkel Scherwinkel

INNOVATIVE ANSÄTZE

Winkelverbinder für Scher- und Zugkräfte konstruktiver Winkelverbinder universaler Winkelverbinder

Horizontale Einwirkungen auf Decken erzeugen im Gebäude Scher- und Zugkräfte zwischen den verschiedenen Konstruktionselementen; diese Kräfte müssen durch geeignete Verbindungen aufgenommen werden. Ein komplettes Sortiment an Verbinder für Wände und Gebäude ermöglicht auch innovative Planungsansätze.

FÜR JEDE VERBINDUNG DIE RICHTIGE LÖSUNG

Dasselbe strukturelle Problem kann durch verschiedene Verbindungssysteme gelöst werden, die Alternativen zueinander darstellen.

ZWEIDIMENSIONALE PLATTEN

DREIDIMENSIONALE WINKELVERBINDER

VERDECKTE VERBINDER

VERTEILTE VERBINDUNGEN

DIE VERBINDUNGEN

WINKELVERBINDER

Sie werden sowohl für Holz-Holz- als auch für Holz-Beton-Verbindungen verwendet. Je nach Modell können sie zur Übertragung von Zug- und Scherkräften oder einer Kombination aus beiden verwendet werden. Die Verwendung in Kombination mit speziellen Unterlegscheiben verbessert ihre Leistung und Vielseitigkeit.

ZWEIDIMENSIONALE PLATTEN

Sie ermöglichen die Übertragung von Zug- und Scherkräften; je nach Typ sind sie sowohl für HolzHolz- als auch für Holz-Beton-Verbindungen geeignet. Die Möglichkeit, Befestigungselemente mit unterschiedlichen Durchmessern zu verwenden, ermöglicht es, einen großen Bereich von Festigkeiten abzudecken.

SPEZIELLE VERBINDUNGSELEMENTE

Eine neue Reihe einfacher Lösungen für komplexe Probleme, sowohl in kleinen Wohngebäuden als auch in mehrgeschossigen Gebäuden. Neue Möglichkeiten für Planer und Bauherren, um eingefahrene Gleise zu verlassen und innovative Lösungen zu finden.

SELBSTBOHRENDE SCHRAUBEN

Für jede Beanspruchungsart bietet das Sortiment der selbstbohrenden Schrauben eine ideale Lösung, um den Planungsanforderungen gerecht zu werden.

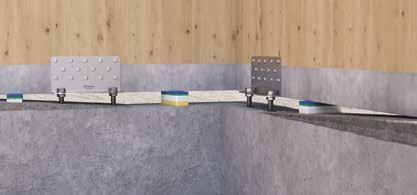

AUSGLEICH VON TOLERANZEN

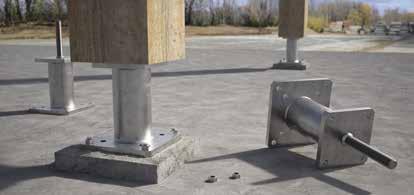

UPLIFT

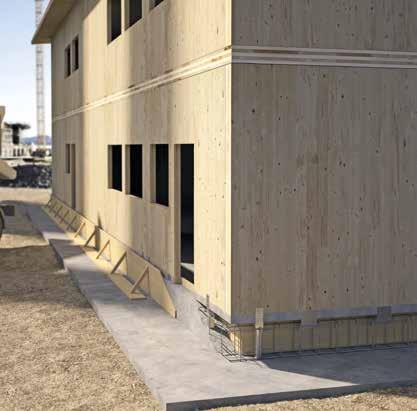

SYSTEM FÜR DIE ERHÖHTE MONTAGE VON GEBÄUDEN

Ermöglicht die Fertigung von Holzwänden, die auf einer Stahlbetonaufkantung ruhen. Durch die erhöhte Verlegung kann ein Abstand zwischen Wand und Boden hergestellt werden, um eine optimale Haltbarkeit zu gewährleisten.

Die Stützen tragen das Gewicht des Gebäudes bis zur Fertigstellung der Stahlbetonaufkantung und widerstehen Zug- und Scherbeanspruchung infolge von Erdbeben oder Wind.

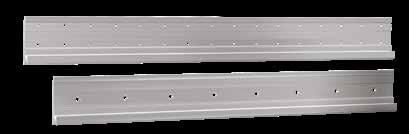

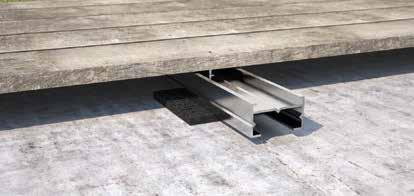

ALU START

ALUMINIUMSYSTEM FÜR DIE ERDVERBINDUNG VON GEBÄUDEN

Das Profil erhöht den Abstand zwischen der Holzkonstuktion und der Bodenplatte. Ausgezeichnete Haltbarkeit des Sockelanschlusses.

TITAN DIVE

ERWEITERTER WINKELVERBINDER MIT HOHER TOLERANZ

Das Produkt bietet maximale Freiheit bei der Verlegung von Holzwänden, da keine Löcher in den Betonuntergrund gebohrt werden müssen. Dies bedeutet eine erhebliche Zeitersparnis auf der Baustelle.

BAUABDICHTUNG

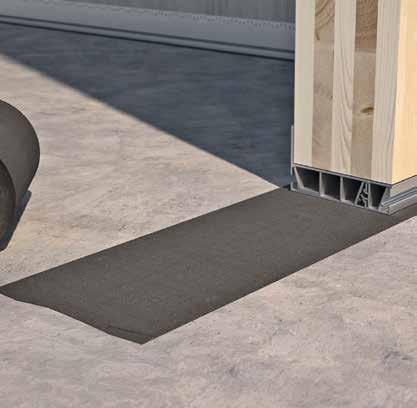

START BAND

ABDICHTPROFIL MIT HOHER MECHANISCHER FESTIGKEIT

Das Produkt ist mit Bitumen kompatibel, ist dauerhaft und ist UV-beständig. Begehfest und Verschleißfestigkeit auch bei niedrigen Temperaturen.

ZUGEHÖRIGE PRODUKTE

BYTUM PRIMER

UNIVERSELLER HAFTGRUND

FÜR BITUMINÖSE BAHNEN UND BÄNDER

ABDICHTENDE SYNTHETISCHE BAHN FÜR PINSEL- UND SPRÜHAUFTRAG

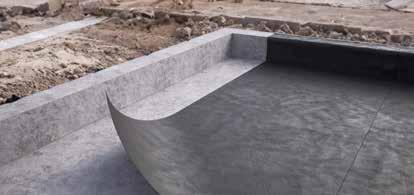

GROUND BAND

SELBSTKLEBENDE BITUMENBAHN

Das spezielle Bitumen-Elastoplastomer-Gemisch und die gekreuzt laminierte PE-Trägerfolie mit hoher Dichte machen das Produkt vollständig wasserundurchlässig und durchstanzfest. Gute Verlegbarkeit bei Temperaturen zwischen -5 °C und +30 °C. Bleibt flexibel bis -30 °C.

PROTECT

VERPUTZBARER SELBSTKLEBENDER BUTYLSTREIFEN

Das besondere Gemisch garantiert hohe Haftung, Verformungsvermögen und kompensiert so die natürlichen Holzbewegungen. Butyl garantiert eine optimale Haftung auf Trägermaterialien auch unter kalten Umgebungsbedingungen.

ELEKTRISCHES AIRLESS-SPRITZGERÄT

WÄNDE BEFESTIGUNG

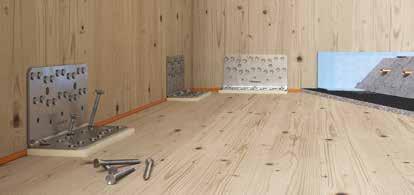

TITAN

WINKELVERBINDER FÜR SCHER- UND ZUGKRÄFTE

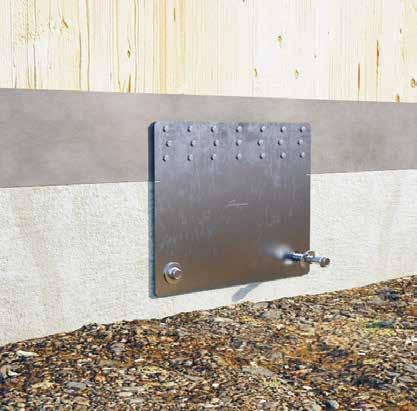

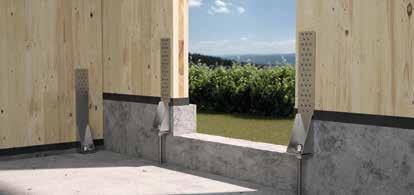

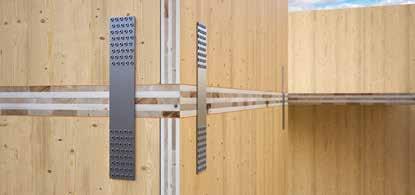

ZUGANKER

Zuganker für Wände aus BSP, LVL oder Timber Frame. Ideal für Holz-Holz-, Holz-Beton- und Holz-Stahl-Konfigurationen; erhältlich in verschiedenen Größen.

S355 Fe/Zn12c

S275 Fe/Zn12c

WHT PLATE T

ZUGPLATTE

Leistungsstarke Winkelverbinder für Holz-Holz-, Holz-Betonund Holz-Stahl-Verbindungen an Elementen wie BSP, LVL, Platten und Rahmenkonstruktionen. In alle Richtungen kombiniert belastbar.

ZUGEHÖRIGE PRODUKTE

WKR

ZUGWINKEL FÜR DEN

HAUSBAU

S275 Fe/Zn12c

NINO WHT

ETA-23/0813

Sie sind ideal zur Verwendung auf Brettsperrholz für mehrgeschossige Konstruktionen und wurden ausnahmslos für Zugkräfte an Holz-Holz-Verbindungen berechnet und zertifiziert. Auch in der Version WHT PLATE C für Holz-Beton-Verbindungen erhältlich.

S350 Z275

S355 Fe/Zn12c

EN 14545

UNIVERSELLER WINKELVERBINDER FÜR SCHERUND ZUGKRÄFTE

Universelle ETA-zertifizierte Winkelverbinder für multidirektionale Kräfte; geeignet zur Befestigung von Wänden aus BSP und Timber Frame. Ebenfalls für statisch nichttragende Verbindungen geeignet und in vier Größen erhältlich, die den unterschiedlichen Befestigungsanforderungen gerecht werden.

S350 Z275 S250 Z275

S355 Fe/Zn12c

TITAN PLATE T

PLATTEN FÜR HOLZ

ETA-22/0089

Konzipiert als Scherplatte, eignet sich das Produkt perfekt zur Fertigung von Holz-Holz-Verbindungen, wie z. B. die flache Verbindung der Randbalken aus Holz mit den Tragplatten aus Holz. Auch in der Version TITAN PLATE C für Holz-Beton-Verbindungen erhältlich.

ETA-11/0496

LBA

ANKERNAGEL

DX51D Z275 DX51D Z275

LBS

RUNDKOPFSCHRAUBE FÜR PLATTEN

EN 14545

WÄNDE

UND HARZE

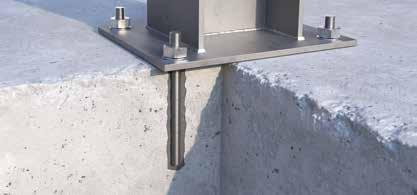

AB1

SPREIZBETONANKER CE1

Zertifiziert nach CE Option 1 für gerissenen und ungerissenen Beton und für seismische Leistungskategorien C1 und C2.

ZUGEHÖRIGE PRODUKTE

P 26 C

SKR | SKS | SKP

SCHRAUBBARER ANKERDÜBEL FÜR BETON

Das besondere Gewinde benötigt eine kleine Vorbohrung und garantiert die Befestigung an Beton, ohne Spannungen im Innern zu erzeugen. Auch erhältlich in der Version C4 EVO, ohne CE-Kennzeichnung; geeignet für die Korrosionskategorie C4 und die Nutzungsklasse 3.

SNAIL PULSE

AB1 A4

SKS

SKP SKR

SKR EVO

SKS EVO

HYB-FIX

HOCHLEISTUNGSFÄHIGER CHEMISCHER HYBRID-DÜBEL

Hochleistungsfähiger chemischer Hybrid-Dübel; er eignet sich hervorragend für besonders schwere Verankerungen und nachträglich eingemörtelte Bewehrungsanschlüsse. Wirksam auch auf nassem Beton und tiefliegenden Bohrlöchern.

SPREIZBETONANKER CE1

Ausgezeichnete – statische und seismische – mechanische Leistungen mit der ausgesprochen hohen Korrosionsbeständigkeit von Edelstahl A4 | AISI316.

BRUH STAHLBÜRSTE

SEAL BAND

EINSEITIG KLEBENDES BAND FÜR DEN INNENBEREICH

Der vorformbare Carrier sorgt für eine einfachere und effektivere Abdichtung von konkaven und konvexen Ecken und Kanten. Auch in der SquareVersion erhältlich. Ideal für kleine Punktabdichtungen oder Löcher wie Einblasöffnungen.

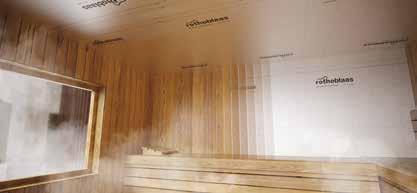

BARRIER ALU NET Sd 1500

REFLEKTIERENDE DAMPFSPERRE Sd > 1500 M

Aufgrund ihrer Fähigkeit, bis zu 70 % Wärme zu reflektieren, verbessert die Bahn die thermische Leistung des Bauteils. Selbstlöschende Bahn, die eine Ausbreitung der Flammen im Brandfall verhindert und so zum Schutz der Konstruktion beiträgt.

Feuchtigkeitsansammlung im Aufbau

A TROCKENER AUFBAU: Sd 20 m

CLIMA CONTROL

BAHNEN MIT VARIABLER DAMPFBREMSE

B FEUCHTER AUFBAU: Sd 0,1 m

Bahnen, die ihren Wasserdampfdiffusionswiderstandswert (Sd) abhängig von den Schwankungen der relativen Luftfeuchtigkeit ändern können. Sie reduzieren das Risiko von Kondensatbildung in Dämmschichten von Wänden und Dächern.

CONTROL 80

CONTROL NET 160

Trocknung des Aufbaus

JAHRESZEITEN

Maximaler Schutz - Dampfbremse zur Begrenzung des Durchgangs von Dampf im Hinblick auf die Jahreszeit, in der sich Feuchtigkeit im Aufbau ansammelt

Maximale Atmungsaktivität - Diffusionsoffene Bahn zur Trocknung während der umgekehrten Dampfdiffusion

C TROCKENER AUFBAU: Sd 20 m

Maximaler Schutz Zu Beginn eines neuen Jahres und eines neuen Zyklus

CONTROL 105

CONTROL NET 145

Wir haben ein Projekt initiiert, anhand dessen die Umweltauswirkungen unserer Produkte bewertet werden: EPD - Environmental Product Declaration, eine freiwillige Umweltdeklaration, die auf der Analyse des Lebenszyklus des Produkts von seiner Herstellung bis zur Verwendung basiert.

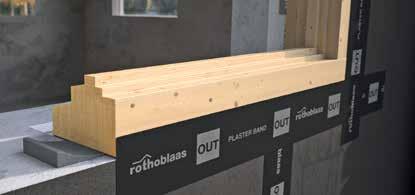

PLASTER BAND IN/OUT

VERPUTZBARES SPEZIALBAND MIT HOHER HAFTUNG

Der Carrier aus technischem Gewebe ist ideal zum Verputzen und bietet ausgezeichnete ästhetische Wirkung.

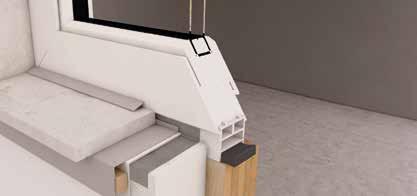

WINDOW BAND

SELBSTAUSDEHNENDES DICHTBAND FÜR

FENSTER UND TÜREN

Abdichtung der Verbindungen von Türen und Fenstern gegen Luft und Schlagregen, wobei die thermoakustischen Eigenschaften über die gesamte Tiefe erhalten bleiben.

MBS

- MBZ

GEWINDESCHNEIDENDE SCHRAUBE FÜR MAUERWERK

Der Senkkopf (MBS) ermöglicht die Montage der Fenster und Türen aus PVC ohne Beschädigungen des Rahmens. Der Zylinderkopf (MBZ) ist in der Lage, in Holzrahmen einzudringen und dort zu bleiben.

ZUGEHÖRIGE PRODUKTE

SCHAUMPISTOLE

FOAM CLEANER

REINIGUNGSMITTEL FÜR PISTOLEN

MS-SEAL

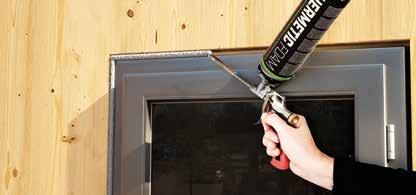

HERMETIC FOAM

POLYURETHANSCHAUM MIT HOHER SCHALLDÄMMUNG

Dank der geschlossenzelligen Struktur auch im geschnittenen Zustand wasser- und luftundurchlässig.

DICHTUNGSMITTEL MS HOCHELASTISCHES POLYMER

Reines Einkomponenten-Dichtungsmittel, formstabil und mit hoher Elastizität.

SEAL BAND

EINSEITIG KLEBENDES

PASSIVER BRANDSCHUTZ

MASS

BRANDSCHUTZZIEGEL FÜR DURCHDRINGUNGEN TECHNISCHER ANLAGEN

MASS besteht aus Polyurethanschaum und dehnt sich bei Kontakt mit Feuer aus. Das Produkt bildet eine dämmende Sperre, welche der Flammenausbreitung entgegenwirkt. Bei einer Wartung oder Änderung der Anlage lässt sich MASS einfach entfernen und neu positionieren.

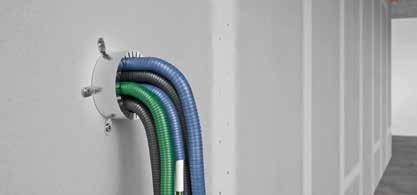

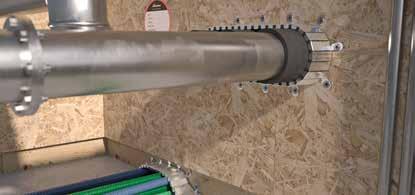

UNICOLLUM

BRANDSCHUTZMANSCHETTE FÜR

DURCHDRINGUNGEN TECHNISCHER UND ELEKTRISCHER ANLAGEN

Diese Universallösung kann direkt auf der Baustelle zugeschnitten werden und passt sich auch großen Durchmessern an. Zertifiziert für die Abdichtung von Durchdringungen von technischen, elektrischen, Wand- und Deckendurchbrüchen.

COLLUM

BRANDSCHUTZMANSCHETTE FÜR

DURCHDRINGUNGEN TECHNISCHER UND ELEKTRISCHER ANLAGEN

Sie kann an Durchdringungen spezifischer Typen und Durchmesser angebracht werden. Einfache und schnelle Montage. Die Außenstruktur aus Edelstahl ermöglicht die Anwendung in feuchten Umgebungen, während die intumeszierende Bahn mit hoher Expansionskraft große Elemente sichert.

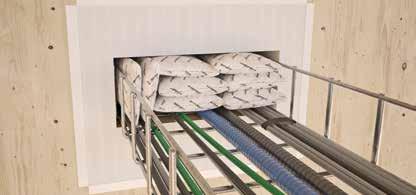

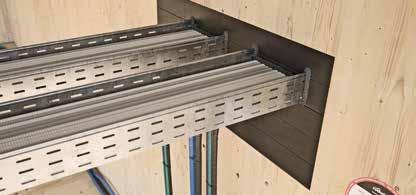

SACCUS

BRANDSCHUTZKISSEN FÜR DURCHDRINGUNGEN VON KABELTRASSEN

Einfache Montage mit verbesserten Abmessungen, um die Menge und die wichtigsten Geometrien von Durchdringungen zu optimieren. Es erleichtert die Wartung und Änderungen an den Anlagen, da es neu positioniert werden kann. Minimiert die erforderliche Tiefe der Abdichtung, um die Wärmeübertragung einzudämmen.

ZUGEHÖRIGE PRODUKTE PANEL

PANNUS

BRANDSCHUTZABSCHOTTUNG FÜR DURCHDRINGUNGEN VON METALLROHREN

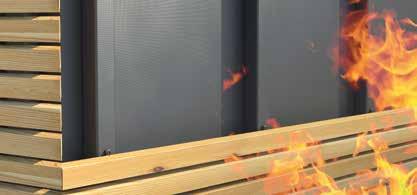

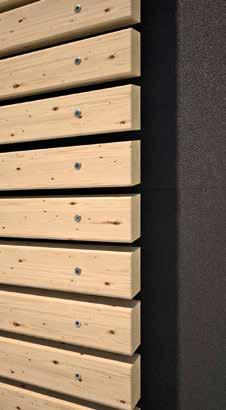

FASSADEN BRANDSCHUTZ

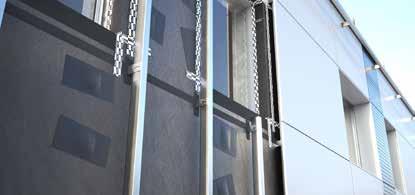

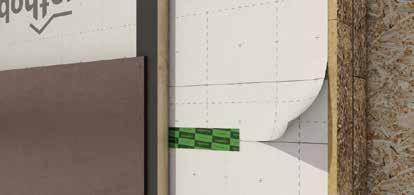

TRASPIR EVO UV ADHESIVE

SELBSTKLEBENDE DIFFUSIONSOFFENE UND UV-BESTÄNDIGE MONOLITHISCHE BAHN

Der monolithische Aufbau besteht aus einer speziellen Polymermischung und verfügt über eine Klebefolie. Sie garantiert hohe Witterungs- und Chemikalienbeständigkeit und bietet temporären Schutz für 16 Wochen. Mit Brandverhalten B-s1, d0 und Flammhemmung nach EN 13501-1.

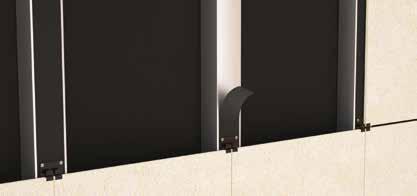

MULTI BAND UV

UV-BESTÄNDIGES SPEZIALBAND MIT HOHER HAFTUNG

Das Brandverhalten B-s1,d0 und die Flammhemmung gemäß EN 13501-1 machen es zu einem der leistungsstärkste Bänder des Marktes.

ANMERKUNGEN

Bei einem Brand im Gebäude breiten sich die Flammen zunächst in dem Raum aus, in dem sie sich entwickelten. Moderne Gebäude mit belüfteten Fassaden nutzen den Kamineffekt, der durch den Zwischenraum von Beschichtung und Dämmung erzeugt wird. Dieser unterstützt die Belüftung, ist aber gefährlich im Brandfall, da er die Ausbreitung des Feuers begünstigen kann.

FRONT BAND UV 210

EINSEITIG KLEBENDES UNIVERSALBAND MIT HOHER UV-BESTÄNDIGKEIT

Selbstlöschendes Band, das eine Ausbreitung der Flammen im Brandfall verhindert und so zum passiven Schutz der Konstruktion beiträgt.

Im Brandfall könnte der KAMINEFFEKT der belüfteten Fassade zu Problemen führen, da die Flammen in den Luftspalt geführt und daraufhin in Richtung der oberen Stockwerke des Gebäudes geschoben werden könnten.

Luftspalt passiver Schutz

ZUGEHÖRIGE PRODUKTE

TRASPIR EVO UV 210

MONOLITHISCHE HOCHDIFFUSIONSOFFENE UND UV-BESTÄNDIGE BAHN

TRASPIR EVO 160

MONOLITHISCHE DIFFUSIONSOFFENE BAHN

TRASPIR

Eine richtige Brandschutzplanung umfasst aktive oder passive Schutzeinrichtungen, um die Ausbreitung der Flammen zu verhindern. Rothoblaas empfiehlt als passive Fassadenlösung selbstlöschende Bahnen und Bänder. Ohne geeignete Maßnahmen können sich die Flammen auch bei einem Außenbrand in die oberen Stockwerke ausbreiten.

ALU

FIRE A2 430

HOCHDIFFUSIONSOFFENE REFLEKTIERENDE BAHN

LÄRMARTEN

KÖRPERSCHALL

Körperschallausbreitung tritt ein, wenn der Schall die Konstruktion durchdringt und die Schwingungen sich nicht nur in angrenzenden Räumen, sondern auch auf Räume ausbreiten, die nicht unbedingt miteinander in Verbindung stehen. Lösen Sie das Problem an der Wurzel, verwenden Sie XYLOFON, PIANO, ALADIN STRIPE oder GRANULO STRIPE.

EINGRIFF

XYLOFON, PIANO, ALADIN STRIPE oder GRANULO sowohl über als auch unter der Decke verlegen, um die Schallübertragung durch die Konstruktion zu unterbrechen.

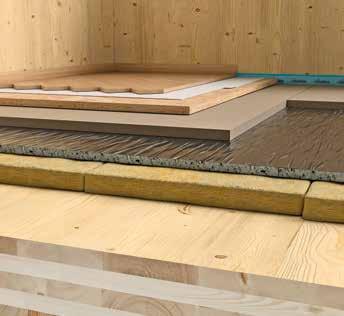

TRITTSCHALL

Gehen, das Verrücken eines Stuhls oder das Verstellen eines auf dem Boden abgestellten Objekts führt zu einer mechanischen Schwingung der Decke und folglich zum sogenannten Trittschall.

Schluss mit der Kommunikation per Besenstiel: Verwenden Sie SILENT FLOOR BYTUM, SILENT FLOOR PE, SILENT FLOOR PUR, SILENT FLOOR 3D SILENT EDGE, SILENT UNDERFLOOR, GRANULO

EINGRIFF

1 Betonplatte (S: 50 mm)

2 SILENT FLOOR PUR (S: 20 mm)

3 BSP-Platte (S: 200 mm)

LUFTSCHALL

Dank Hinzufügen des schwimmenden Estrichsystems auf dem unbehandelten BSP.

Er wird in der Luft übertragen und gehört zu unserem Alltag: Gespräche, Musik, Spiel mit den Kindern.

Man kann die Lautstärke herunterdrehen, oder man wählt SILENT WALL BYTUM, SILENT WALL BYTUM SA, GIPS BAND, SILENT GIPS und SILENT UNDERFLOOR

VERTIKALE TRENNWÄNDE / RENOVIERUNG MIT GERINGER STÄRKE

Masse hinzufügen, indem SILENT WALL BYTUM oder SILENT WALL BYTUM SA mit der Gipskartonplatte verbunden werden. PIANO A, SILENT FLOOR PUR, GIPS BAND, SILENT GIPS oder SILENT UNDERFLOOR als Dämmschicht zwischen der Grundkonstruktion und der Gipskartonplatte einlegen.

AKUSTIK UND ABDICHTUNG

Die Schallwelle breitet sich in der Luft aus, wodurch ihre Weiterleitung erleichtert und ihre Kontrolle erschwert wird. Eine präzise Planung der Luftdichtheit und der Anlagen trägt dazu bei, dass keine Details übersehen werden, welche die akustische Leistung des Gebäudes beeinträchtigen könnten. Entdecken Sie die am besten geeigneten Lösungen im Katalog BÄNDER, BAHNEN, DICHTUNGSMITTEL UND BRANDSCHUTZ auf unserer Website.

Entdecken Sie die gesamte Palette an LÖSUNGEN ZUR SCHALLDÄMMUNG auf unserer Website oder fragen Sie den Handelsvertreter Ihres Vertrauens nach dem Katalog. www.rothoblaas.de

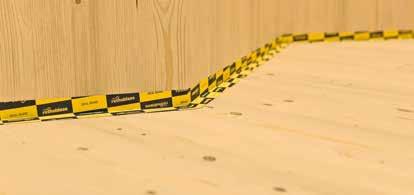

DECKE SCHALLDÄMMUNG

XYLOFON

HOCHEFFIZIENTES SCHALLDÄMMBAND ZUR SCHALLDÄMMUNG

Dieses Schalldämmband bietet hohen akustischen Komfort für jedes Bausystem: nicht nur für Holz, sondern auch für Stahl und Beton. Hergestellt aus einer haltbaren und stabilen monolithischen Polyurethanmischung, ist es in sechs verschiedenen Versionen von 20 bis 90 Shore, entsprechend der zu tragenden Last, erhältlich.

Als Entkopplungsschicht und mechanische Trennung zwischen Baumaterialien geprüftes und zertifiziertes Produkt. Erhebliche Reduzierung der Luft- und Körperschallübertragung (von 5 bis über 15 dB). Die geringe Profilstärke der sechs Versionen erlaubt einen hohen Belastungsbereich, ohne die Planungsentscheidungen zu beeinflussen.

ZUGEHÖRIGE PRODUKTE

ENTKOPPLUNGSPROFIL

FÜR WINKELVERBINDER

PIANO

ENTKOPPLUNGSPROFIL ZUR SCHALLDÄMMUNG

Das Produkt reduziert Schwingungen und bietet guten akustischen Komfort, sowohl in leichten Decken als auch in komplexeren Gebäuden mit hohen Belastungen. Aus expandierter und extrudierter EPDM-Mischung, erhältlich in fünf Ausführungen. Durch die elastische Mischung kann die Ausdehnung des Holzes und der Konstruktion ausgeglichen werden, wobei der kompakte Querschnitt für größere Stabilität gegenüber Querdruckversagen sorgt.

PIANO ist für die Anwendung als Entkopplungsschicht und als mechanische Trennung zwischen Baumaterialien geprüft und zertifiziert.

Die in verschiedenen Anwendungen getestete Schalldämmleistung sorgt für eine Schalldämmung von 4-5 dB bei gutem PreisLeistungs-Verhältnis.

SILENT FLOOR

LÖSUNGEN ZU VERMEIDUNG VON TRITTSCHALL

In Bezug auf den Bodenbelag besteht ein Bedarf an Lösungen für die Dämmung unter Estrich. Diese Elemente haben die Aufgabe, die Schwingungen zu absorbieren, was durch ihre Fähigkeit ermöglicht wird, die beim Aufprall auf dem Boden freigesetzte Energie aufzunehmen. Ohne Eindämmung würde sich die Energie ansonsten in Schallwellen verwandeln, welche die angrenzenden Umgebungen stören.

Unser Unter-Estrich-Sortiment bietet je nach Gewicht der oberen, auf den Produkten verlegten Schichten (Estrichdicke) unterschiedliche Lösungen.

Für alle Produkte dieser Familie stehen ebenfalls Testergebnisse für reale Anwendungen mit Wirkungsgraden zwischen 30 und 40 dB zur Verfügung. Das Sortiment umfasst Lösungen aus unterschiedlichen Materialien, die vom Einsatzzweck abhängen.

FÜR SCHERKRÄFTE FÜR HOLZ ALADIN

ENTKOPPLUNGSPROFIL ZUR SCHALLDÄMMUNG

DECKE BEFESTIGUNG

HBS

SENKKOPFSCHRAUBE MIT TEILGEWINDE

HBS: Sie ist zugelassen für den Einsatz in statisch tragenden Verbindungen, besitzt einen hohen Einzug in das Holz und eine überlegene seismische Leistung. Für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen sie in jeder Richtung zur Faser beansprucht wird (α = 0° - 90°).

HBS EVO: Durch die spezielle Oberflächenbehandlung kann sie in der Nutzungsklasse 3 und der Korrosivitätskategorie C4 verwendet werden.

HBS HARDWOOD: Dank der Spezialbohrspitze mit Diamantgeometrie und gezacktem Gewinde mit Kerbe ist die Schraube für die Verwendung mit Harthölzern ohne Vorbohrung zertifiziert.

TBS

TELLERKOPFSCHRAUBE

TBS: unterscheidet sich von den üblichen Holzbauschrauben durch den großen Tellerkopf, der die Funktion einer Unterlegscheibe erfüllt und eine hohe Zugfestigkeit besitzt. Die TBSSchraube ist für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen sie in jeder Richtung zur Faser beansprucht wird (α = 0° - 90°).

TBS EVO: Durch die spezielle Oberflächenbehandlung kann sie in der Nutzungsklasse 3 und der Korrosivitätskategorie C4 verwendet werden.

TBS MAX: längeres Gewinde (60 %) für den optimalen Verschluss der Verbindung und vielseitige Verwendung Optimierte Geometrie für maximale Leistung bei den gängigsten Bauhölzern.

Entdecken Sie die gesamte Palette an HOLZBAUSCHRAUBEN auf unserer Website oder fragen Sie den Handelsvertreter Ihres Vertrauens nach dem Katalog. www.rothoblaas.de

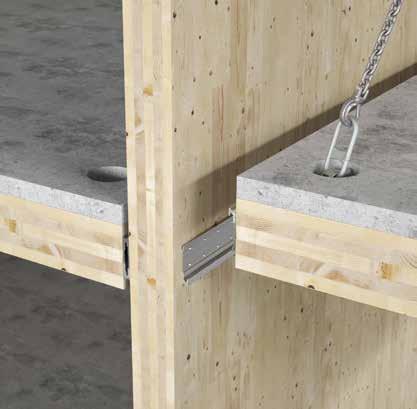

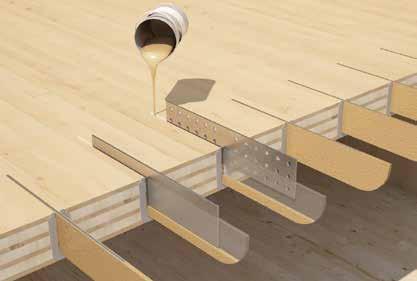

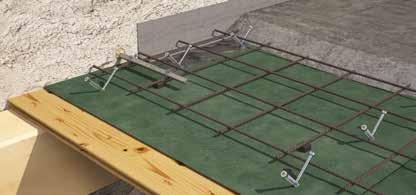

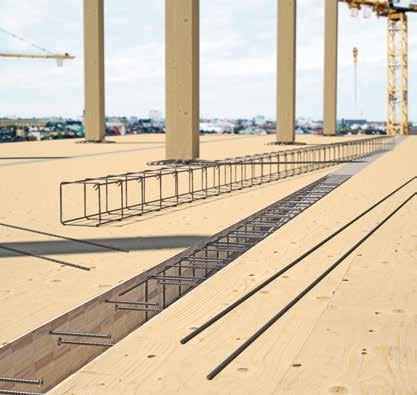

HOLZ-BETON-VERBUNDSYSTEM FÜR DACHBÖDEN

Speziell für Holz-Beton-Decken entwickelter Verbinder. Das System ist zugelassen, selbstbohrend, reversibel, sehr schnell zu montieren und nicht invasiv.

DECKE BEFESTIGUNG

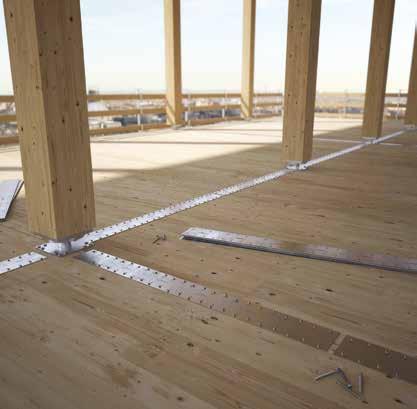

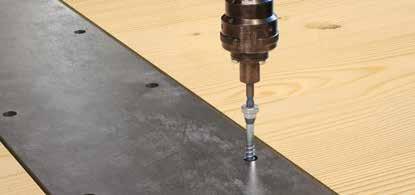

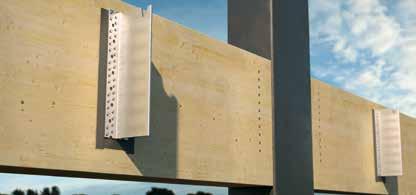

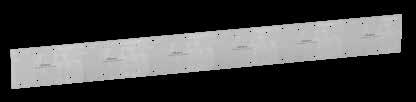

TITAN PLATE 1200

SCHERPLATTE

Die 1,2 m lange Version ermöglicht die Herstellung kontinuierlicher Verbindungen von Plattenelementen und ersetzt die klassische Verbindung mit Stoßbrett.

CE-Kennzeichnung nach der europäischen Norm EN 14545

ZUGEHÖRIGE PRODUKTE

TBS MAX

TELLERKOPFSCHRAUBE XL

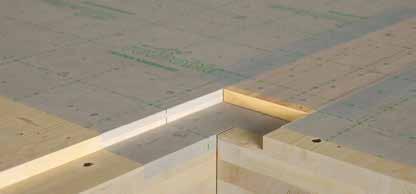

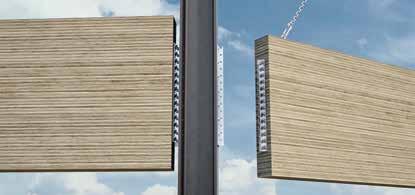

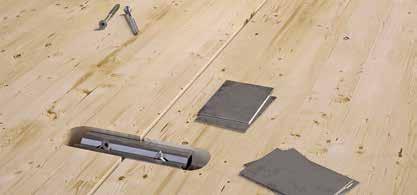

SLOT

VERBINDUNGSELEMENT FÜR STATISCHE SCHEIBEN

Der ermöglicht eine sehr hohe Steifigkeit der Verbindungen und ist in der Lage, sehr hohe Scherkräfte zwischen den Platten zu übertragen. Ideal für Wände und Decken. Die Wabengeometrie und das geringe Gewicht des Aluminiums gewährleisten eine hervorragende Leistung: ein Verbinder kann bis zu 60 Schrauben Ø 6 ersetzen.

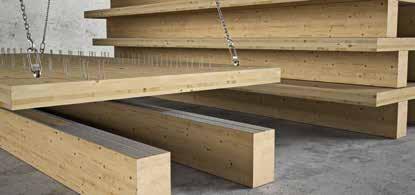

SHARP METAL

HAKENBAND AUS STAHL

Die Platten haben eine Vielzahl von kleinen Haken, die über die gesamte Oberfläche verteilt sind. Die Verbindung wird durch das mechanische Einpressen der Haken im Holz hergestellt. Durch die von den großen Tellerkopfschrauben TBS MAX erzeugte Kompression können die Haken in das Holz eindringen.

SHIM SLOT

ABSTANDSHALTER AUS STAHL FÜR SLOT-VERBINDER

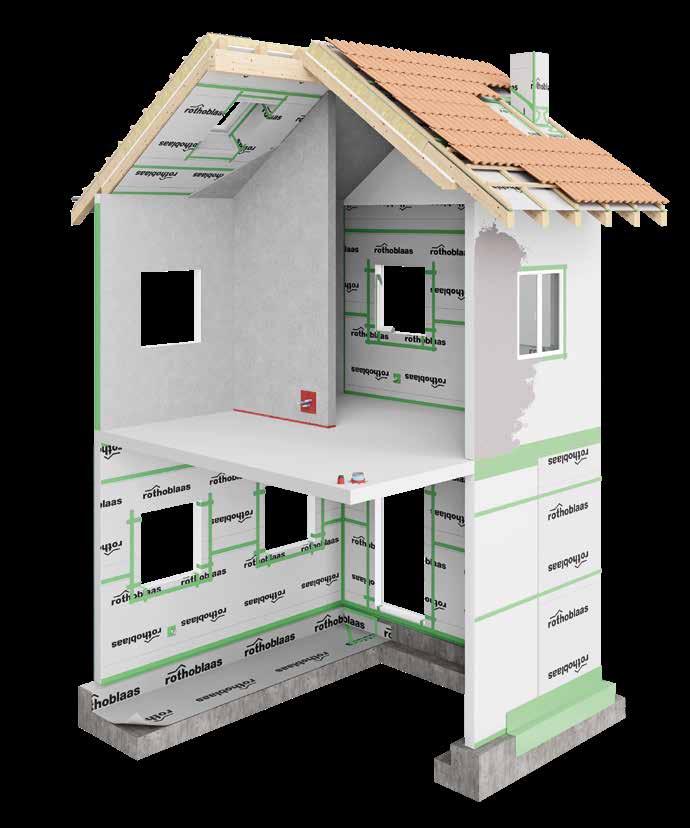

SPARRENWAND

DACHFENSTER

PFETTE - BALKEN

WAND - WAND

BRANDSCHUTZDURCHFÜHRUNG

BAHNEN-ABDICHTUNG

KAMIN UND ENTLÜFTUNGEN

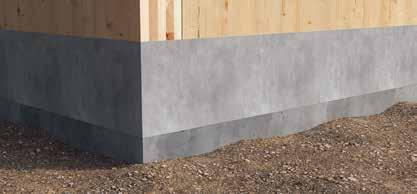

SOCKELANSCHLUSS

ABDICHTUNG ANLAGEN UND DURCHGÄNGEN

ABDICHTUNG SOCKELBEREICH

NAGELDICHTBAND

VERPUTZBARE ABDICHTUNG

FENSTER/TÜRWAND

DECKE - WAND

THERMO-AKUSTISCHE ABDICHTUNG

BÄNDER

PRIMER

FÜR ACRYL-KLEBEBÄNDER

EASY BAND

EINSEITIG KLEBENDES UNIVERSALBAND

Dauerhafte und zuverlässige Haftung auf den gängigsten Materialien. Klebstoffmischung und Ausführungen auch für industrielle Anwendungen und Fertigteilherstellung erhältlich.

PRIMER SPRAY

UNIVERSELLES HAFTGRUNDSPRAY FÜR ACRYLKLEBEBÄNDER

SPEEDY BAND

EINSEITIG KLEBENDES UNIVERSALBAND OHNE TRENNFOLIE

Verwendbar sowohl in Innen- als auch Außenbereichen, garantiert eine schnelle und sichere Abdichtung auf den gängigsten Trägermaterialien. Durch den Verzicht auf die Trennfolie sinkt die Abfallmenge.

FLEXI

BAND

EINSEITIG KLEBENDES UNIVERSALBAND MIT HOHER KLEBKRAFT

Gewährleistet exzellente Haftung und Haltbarkeit auf allen Oberflächen. Die spezielle Klebstoffmischung sorgt für anhaltende Funktionalität auch unter suboptimalen Bedingungen, z. B. auf staubigen oder feuchten Oberflächen.

INVISI BAND

EINSEITIG KLEBENDES BAND OHNE LINER, BESTÄNDIG GEGEN UV-STRAHLUNG UND HOHE TEMPERATUREN

Transparent: Es ermöglicht die Inspektion jeder Art von Abdichtung, insbesondere bei Verbindungen zwischen den Holzelementen. Haftung und mechanische Eigenschaften bleiben im Laufe der Zeit unverändert. Das Produkt ist luft- und wasserundurchlässig.

ROLLER

BANDROLLER

DAMPFSPERREN UND DIFFUSIONSOFFENE

BAHNEN

KLASSIFIZIERUNG DAMPFSPERREN UND DIFFUSIONSOFFENE BAHNEN

Die Bahnen lassen sich auf der Grundlage ihrer Eigenschaften in 3 große Gruppen einteilen:

LUFTUNDURCHLÄSSIGKEIT

WASSERUNDURCHLÄSSIGKEIT

WASSERDAMPFUNDURCHLÄSSIGKEIT

Dampfsperren

Dampfbremsen

Diffusionsoffene Bahnen

Die hier beschriebenen Eigenschaften werden gemeinsam mit anderen in den technischen Datenblättern aufgeführten Parametern durch die EU-Vorschriften für die CE-Kennzeichnung von Dampfsperrbahnen (EN 13984), Unterdeck- und Unterspannbahnen (EN 13859-1) sowie Abdichtungsbahnen (EN 13859-2) geregelt.

WASSERDAMPFDIFFUSIONSWIDERSTAND

Sd (m)

Laden Sie sich den Katalog BÄNDER, BAHNEN, DICHTUNGSMITTEL UND BRANDSCHUTZ – das einzige Element, das vor den anderen schützt, herunter. www.rothoblaas.de

BARRIER

UND VAPOR

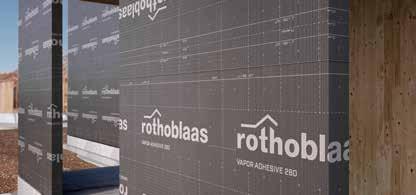

DAMPFSPERREN UND DAMPFBREMSEN

Bahnen mit hohem Wasserdampfdiffusionswiderstand zur Kontrolle des Feuchtigkeitsstroms in die kalten Schichten des Aufbaus. Ideal als luftdichte Ebene einsetzbar.

TRASPIR

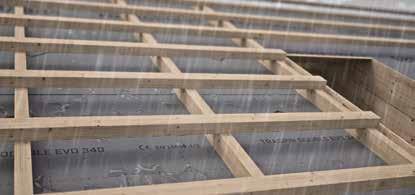

DIFFUSIONSOFFENE BAHNEN

Diffusionsoffene Bahnen, die den Durchgang von Dampf nach außen ermöglichen und dabei die Wasserundurchlässigkeit in den am stärksten beanspruchten Schichten garantieren. Sie schützen den Dämmstoff bei einem unvorhergesehenen Schaden von Dach- und Fassadenverkleidungen und dienen in den Bauphasen als temporäre Schutzschicht.

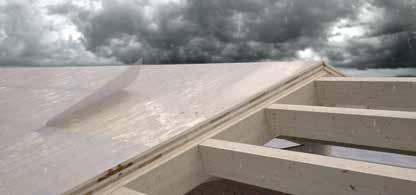

DECKE SCHUTZ MIT SELBSTKLEBENDEN BAUZEITABDICHTUNGEN

DEFENCE ADHESIVE

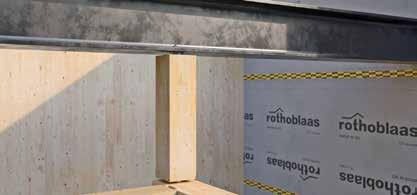

SELBSTKLEBENDE BAUZEITABDICHTUNG FÜR BAUELEMENTE

Die Bahn ist durchsichtig, dadurch bleiben Kennzeichnungen, wie z.B. durch eine Schlagschnur sichtbar. Auch Durchbrüche sind dadurch leicht zu erkennen. Die Bahn schützt das Holz, ohne die Montage oder den Betrieb auf der Baustelle zu behindern. Wasserundurchlässig und rutschfest.

VON DER THEORIE ZUR VERLEGUNG

Im BLOG von Rothoblaas finden Sie technische Artikel zur Bauabdichtung, die Ihnen bei Ihren Baustellenentscheidungen helfen.

DEFENCE ADHESIVE REMOVABLE

SELBSTKLEBENDE BAUZEITABDICHTUNG ENTFERNBAR

Schützt die Bauelemente vor Staub, Schmutz und Verunreinigungen und bewahrt dabei das ursprüngliche ästhetische Erscheinungsbild der Materialien. Während der Bauphase verhindert das Produkt Farbveränderungen und ein Vergilben des Holzes. Am Ende der Bauphase kann die Bahn einfach und schnell entfernt werden.

DEFENCE ADHESIVE SPEEDY

SELBSTKLEBENDE BAUZEITABDICHTUNG OHNE TRENNFOLIE

Einfache und schnelle Montage. Der Schutz der Bauelemente wird für 12 Wochen garantiert. Bei Verlegefehlern kann die Bahn in den ersten Minuten mühelos wieder neu positioniert werden. Durch den Verzicht auf die Trennfolie sinkt die Abfallmenge.

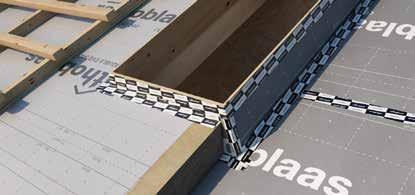

DEFENCE ADHESIVE TRASPIR EVO

SELBSTKLEBENDE DIFFUSIONSOFFENE BAHN MONOLITHISCH

Die monolithische, homogene und durchgängige Funktionsschicht garantiert maximalen Schutz vor Wasserdurchgang und eine hohe Diffusionsoffenheit. Die spezielle Mischung gewährleistet hohe Beständigkeit gegen Witterungseinflüsse und hervorragende Haltbarkeit.

POSITIONIERUNG

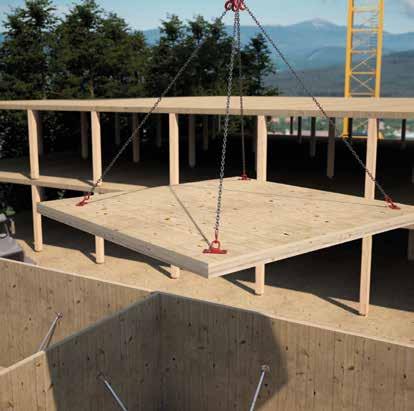

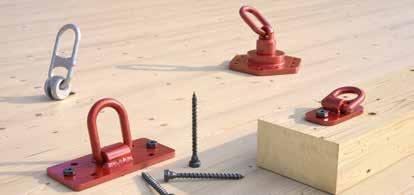

RAPTOR

TRANSPORTPLATTE FÜR HOLZELEMENTE

Das Produkt kann in Konfigurationen montiert werden, die für die gängigsten Baustellenanwendungen geeignet sind:

• 6 Schrauben: maximale Tragfähigkeit

• 4 oder 2 Schrauben: zum Heben und für den Transport von leichteren Platten

Das Produkt kann für jede Neigung der Kette verwendet werden und arbeitet sowohl mit Zug- als auch Scherkräften sowie bei Zwischenkonfigurationen.

ZUGEHÖRIGE PRODUKTE

RAPTOR MINI

KLEINE TRANSPORTPLATTE FÜR HOLZELEMENTE

RAPTOR MAXI

GROSSE TRANSPORTPLATTE FÜR HOLZELEMENTE

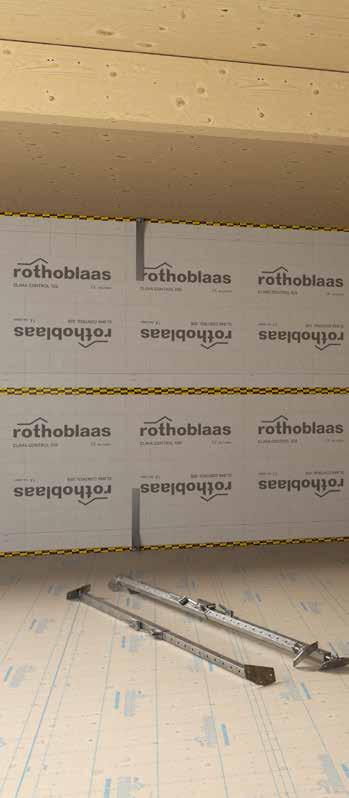

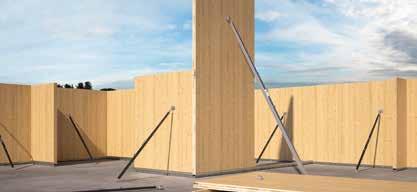

GIRAFFE

MONTAGESTÜTZE

2006/42/EG

Zur schnellen und komfortablen Montage von Wänden und Decken aus Holzelementen. Schnelle Feinjustierung mit Revolvergriff. Auch in der Version zu 6 Metern erhältlich.

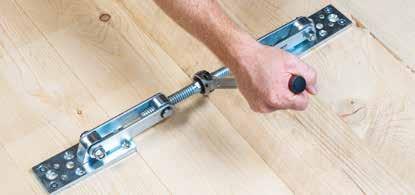

GEKO

PLATTENZUG

Zum präzisen Zusammenfügen von Massivholzwänden, Brettstapeldecken, Dachelementen und vielem mehr. Die um 360° drehbaren Platten ermöglichen den Einsatz auch in schwer zugänglichen Bereichen, wie Ecken und Dachschrägen

VGS PLATE

SECHSKANTSCHRAUBE MIT KEGELUNTERKOPF FÜR HEBETECHNIK

PFOSTEN UND BALKEN

VERDECKTE VERBINDER

LOCK FLOOR

EINHÄNGEPROFIL FÜR BSP-PLATTEN

Ideal für die Verbindung der Decke mit geschossübergreifenden Wänden (aus Beton oder Holz). Dank des Einhaksystems werden keine temporären Stützkonstruktionen benötigt. Die Profile können an der BSP-Platte und an der Wand vorinstalliert werden, ohne dass bei der Montage weitere Verbinder eingebaut werden müssen.

ZUGEHÖRIGE PRODUKTE

LOCK C

VERDECKTER HOLZ-BETON VERBINDER

LOCK T

VERDECKTER HOLZ-HOLZ VERBINDER

ETA-19/0831

Ideal für Carports, Pergolen, Dächer oder Pfosten-und-Balken-Systeme. Kann auch verdeckt mit Holzelementen mit reduziertem Querschnitt verwendet werden.

ALU

6005A alu 6005A alu

6005A alu

ETA-19/0831

VERDECKTER BALKENTRÄGER MIT UND OHNE LÖCHER

Verdeckte Verbindungen aus Aluminium für HolzHolz- und Holz-Stahl-Bauverbindungen. Die verschiedenen erhältlichen Abmessungen ermöglichen die Aufnahme von unterschiedlichen Lasten, sowie die Integration der Verbindungen in die Bausysteme ohne sichtbare Elemente.

ETA-09/0361 6082 alu 6005A alu 6060 alu

FIRE STRIPE GRAFITE

FLEXIBLE INTUMESZIERENDE DICHTUNG

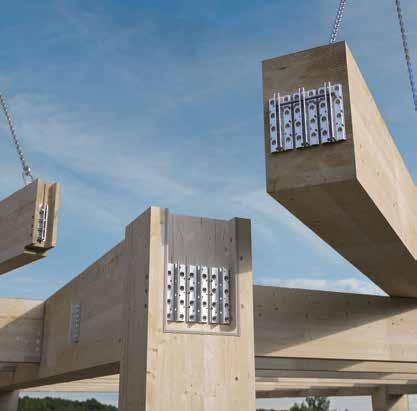

PFOSTEN

SCHARNIERVERBINDER FÜR BALKEN

SCHARNIERVERBINDER FÜR PFOSTEN-UNDBALKEN-KONSTRUKTIONEN

Er standarisiert Balken-Balken- und Balken-Pfosten-Verbindungen für Pfosten-und-Balken-Systeme auch bei großen Spannweiten. Die modularen Komponenten können seitlich nebeneinander angeordnet werden, während die verschiedenen Befestigungsmöglichkeiten allen Arten von Verbindungen auf Holz, Beton oder Stahl gerecht werden.

Axiale Toleranz von bis zu 8 mm (±4 mm), um sich den Montageungenauigkeiten anzupassen. Die obere Fräsung ermöglicht die Verwendung eines Bolzens als Positionierhilfe. Die Verbindung kann im Werk vormontiert und auf der Baustelle mit einfachen Stahlbolzen fertiggestellt werden.

Die Langlöcher ermöglichen eine Drehung des Verbinders und gewährleisten ein strukturelles Scharnierverhalten. Die Drehung des Verbinders ist mit dem durch Erdbeben oder Wind verursachten Interstory Drift kompatibel, sodass die Übertragung des Moments und konstruktive Schäden reduziert werden.

INTERSTORY DRIFT FÜR HORIZONTALE EINWIRKUNGEN ROTATION DURCH GRAVITATIONSLASTEN

Die Drehung des Verbinders ist, abhängig von der Einbaukonfiguration, kompatibel mit den Stockwerksverschiebungen (Inter-StoreyDrift), die durch Erdbeben oder Wind verursacht werden.

ZUGEHÖRIGE PRODUKTE

HBS PLATE

SCHRAUBE MIT KEGELUNTERKOPF FÜR PLATTEN

JIG VGS

BOHRSCHABLONE FÜR

ALUMEGA HVG-JVG

Für senkrechte Lastenweist der Verbinder ein Scharnierverhalten auf und garantiert die freie Drehung an den Enden des Balkens, sofern die Beschaffenheit der Verbindung die Drehung tatsächlich zulässt.

VGS

VOLLGEWINDE-VERBINDER MIT SENK- ODER SECHSKANTKOPF

PFOSTEN

VERSTÄRKUNG FÜR BALKEN

VGZ VGS

VOLLGEWINDESCHRAUBE MIT ZYLINDERKOPF

VGZ: die Holzbauschrauben mit Vollgewinde sind ideal bei verdeckten Verbindungen, Holzverbindungen und konstruktiven Verstärkungen. Sie sind in einem umfangreichen Größensortiment erhältlich und gewährleisten Erdbebensicherheit.

VGZ EVO: Ideal zur Befestigung von Holzelementen in aggressiven Außenumgebungen (C4) und mit Nutzungsklasse 3 dank der mehrlagigen Beschichtung auf Epoxidharzbasis mit Aluminiumflakes.

VGZ HARDWOOD die Hartholzschraube mit Spezialbohrspitze mit Diamantgeometrie und gezacktem Gewinde mit Kerbe. Sie ist zertifiziert für die Verwendung mit Harthölzern ohne Vorbohren und ideal bei verdeckten Verbindungen, Holzverbindungen und konstruktive Verstärkungen.

VOLLGEWINDE-VERBINDER MIT SENK- ODER SECHSKANTKOPF

VGS: Mit tiefem Gewinde und hochresistentem Stahl für ausgezeichnete Leistungen bei Zug und Verschiebung. Für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen die Schraube in jeder Richtung zur Faser beansprucht wird (α = 0° - 90°). Kann mit Stahlplatten in Kombination mit VGU- und HUS-Unterlegscheiben verwendet werden.

VGS EVO: Zeichnet sich durch die mehrschichtige C4-EVO-Beschichtung mit Stärke 20 μm auf Epoxidharzbasis mit Aluminiumflakes aus, die den Anforderungen an die Korrosionsbeständigkeit gemäß ISO 9227 entspricht.

VGS A4: Aus Edelstahl A4 | AISI 316, für ausgezeichnete Korrosionsbeständigkeit Ideal für Meeresklima in der Korrosivitätskategorie C5 und zum Einschrauben in besonders aggressive Hölzer der Klasse T5.

SELF-DRILLING

ZUGEHÖRIGE PRODUKTE

VGS PLATE

SECHSKANTSCHRAUBE MIT KEGELUNTERKOPF FÜR HEBETECHNIK

Kompatibel mit allen Transport- und Hebesystemen mit Schraube. Für die mehrmalige Verwendung während des Transports entwickelt.

JIG REUSE

PUNKTSTÜTZEN

STÜTZE-DECKE-VERBINDUNGEN

Senkkopfschraube M16/M20

Obere Platte

Scheibe

SPIDER

VERBINDUNGS- UND VERSTÄRKUNGSSYSTEM FÜR STÜTZEN UND DECKEN

Es erlaubt den Bau mehrgeschossiger Gebäude mit Stütze-Decken-Konstruktionen und einem Abstand der Stützen von mehr als 7,0 x 7,0 Metern Stützenraster. Es ermöglicht die Übertragung von über 5000 kN vertikaler Kraft von Stütze zu Stütze.

Schrauben obere Stütze VGS Ø11

Bolzen SPBOLT/SPROD Ø12

Arme (6 Stück)

Zylinder

Untere Platte

Geneigte Schrauben VGS Ø9

Verstärkungsschrauben (optional) VGS Ø9

Schrauben untere Stütze VGS Ø11

Senkkopfschraube M16/M20

Obere Platte

Scheibe Kegelstück

Befestigungsplatte

Zylinder

AUFTEILUNGSPLATTE (optional)

XYLOFON WASHER (optional)

Untere Platte

ZUGEHÖRIGE PRODUKTE

VGS

VOLLGEWINDESCHRAUBE MIT SENKKOPF

Schrauben obere Stütze VGS Ø11

Bolzen SPBOLT/SPROD Ø12

S355 Fe/Zn12c S690 Fe/Zn12c

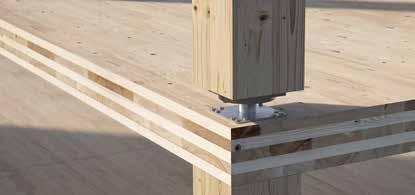

PILLAR

VERBINDUNGSSYSTEM STÜTZE-DECKE

ETA-19/0700

Befestigungsschrauben HBS PLATE Ø8

Verstärkungsschrauben (optional) VGS Ø9

Schrauben untere Stütze VGS Ø11

HBS PLATE

SCHRAUBE MIT KEGELUNTERKOPF FÜR PLATTEN

PILLAR ist das revolutionäre Verbindungssystem zum Errichten von Konstruktionen mit Stütze-Decke-Systemen, die bis heute undurchführbar waren, mit einem Abstand zwischen den Stützen bis zu 3,5 x 7,0 Metern. Es ermöglicht die Übertragung von über 5000 kN vertikaler Kraft von Stütze zu Stütze.

S355 Fe/Zn12c S690 Fe/Zn12c

XYLOFON WASHER

ENTKOPPLUNGSSCHEIBE FÜR SCHRAUBEN

ETA-19/0700

PUNKTSTÜTZEN

DECKE-DECKE-VERBINDUNGEN

ZUGEHÖRIGE PRODUKTE

VGS

TC FUSION

HOLZ-BETON-VERBINDUNGSSYSTEM

Die Vorfertigung von Beton und Holz wird kombiniert: Die in den Betonguss eingebrachten Bewehrungsanschlüsse nehmen die Vollgewindeverbinder für Holz auf, und die zusätzliche Schüttung nach dem Verlegen der Bauteile aus Holz vervollständigt die Verbindung.

Das System ermöglicht Verbindungen zwischen BSP-Platten mit besonderer Festigkeit und Steifigkeit hinsichtlich Scherbeanspruchung, Biegemoment und Axialbelastung. Es handelt sich um die natürliche Ergänzung der Systeme SPIDER und PILLAR.

Die ETA-22/0806 ist spezifisch für Holz-BetonAnwendungen mit VGS-, VGZ- und RTR-Verbindern mit Vollgewinde.

ARMIERUNGSSYSTEM

ZUGEHÖRIGE PRODUKTE

XEPOX F

VOLLGEWINDESCHRAUBE MIT SENKKOPF FLUID

Zum Einspritzen in Bohrungen und Fräsungen

VOLLGEWINDESCHRAUBE MIT ZYLINDERKOPF LIQUID Zum Einbringen

®

ZWEIKOMPONENTEN-EPOXYDKLEBER

Momentverbindung aus Stahlplatten, die in vertikale Ausfräsungen in der Platte verklebt werden. Die Geometrie der Verbindung gewährleistet Biegesteifigkeit.

Die Verwendung eines leistungsstarken Materials wie Stahl in Kombination mit Epoxidharz garantiert eine hervorragende Leistung im Hinblick auf Festigkeit und Biegesteifigkeit.

MAMMOTH DOUBLE

SPEZIALPISTOLE FÜR ZWEIKOMPONENTENKLEBER

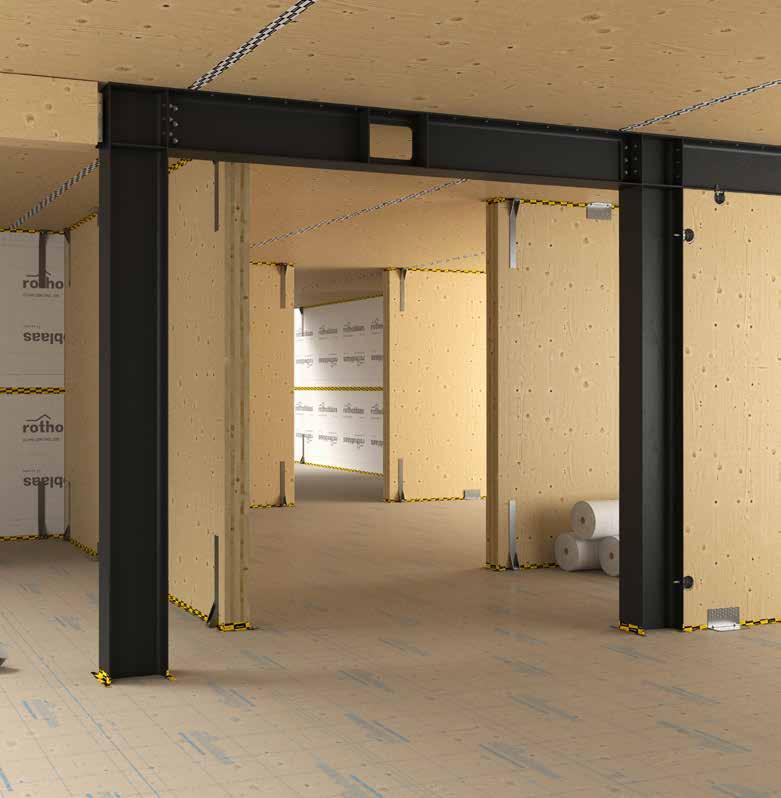

HYBRIDKONSTRUKTIONEN HOLZ-STAHL

RADIAL

VERBINDER FÜR HOLZBALKEN UND PLATTEN

Ideal für die Herstellung von Verbindungen sowohl für Wände als auch für Balken und Pfosten. Mit den Komponenten RADIALKIT kann eine Zugverbindung mit außergewöhnlicher Montagetoleranz hergestellt werden. Die Verbindung bleibt in der Wandstärke verborgen.

S355 Fe/Zn12c

RING

ETA-24/0062

DEMONTIERBARER VERBINDER FÜR BSP-PLATTEN

Die hohe Festigkeit des Verbinders ermöglicht, die Anzahl der Befestigungen zu verringern. Einfache Bearbeitungen der Platte sind erforderlich, um einen besseren Transport und Einbau zu ermöglichen, der zudem dadurch beschleunigt wird, dass die Arbeiten nur auf einer Seite der Elemente durchgeführt werden.

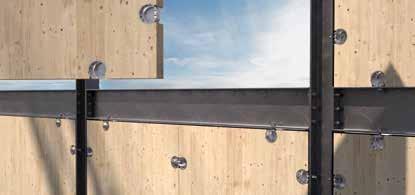

DISC FLAT

VERDECKTER VERBINDER

S355 Fe/Zn12c

ETA-25/0316

Entfernbare verdeckte Verbinder, ideal für Scherund Zugverbindungen zwischen Holzelementen. Scher- und Zugfestigkeit durch Anzug der Elemente über den Dorn.

ZUGEHÖRIGE PRODUKTE

TORQUE LIMITER

DREHMOMENTBEGRENZER

HBS PLATE EVO

SCHRAUBE MIT KEGELUNTERKOPF FÜR PLATTEN

HBS PLATE

S235 Fe/Zn5c

ETA-19/0706

SCHRAUBE MIT KEGELUNTERKOPF FÜR PLATTEN

Durch den Kegelunterkopf entsteht ein Steckverbindungseffekt mit der runden Bohrung der Platte und garantiert ausgezeichnete statische Leistungen. Die kantenlose Geometrie des Kopfes reduziert die Spannungskonzentrationspunkte und verleiht der Schraube Festigkeit.

Zn

HBS PLATE A4

SCHRAUBE MIT KEGELUNTERKOPF FÜR PLATTEN

HUS 15°

UNTERLEGSCHEIBE MIT 15°-WINKEL

CONTAINER

MOBILES LAGER FÜR BAUSTELLEN

Schützt Werkzeuge und Baumaterialien; hält Maschinen sicher und trocken. Erhältlich in zwei Größen. Das Produkt kann auch mit Elektroanlage und Regalen ausgestattet werden. Das (optionale) Regal ermöglicht die geordnete und bequem zugängliche Lagerung von Werkzeugen und Produkten.

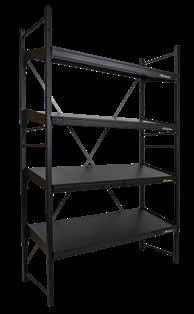

SHELVA

REGAL FÜR SCHRAUBEN UND MATERIAL

Breite und stabile Einlegeböden, ideal zum Ordnen und Aufbewahren von Schrauben und anderen Materialien. Drei mögliche Neigungen: eine horizontale und zwei Schräglagen, die nach Bedarf ausgewählt werden können. Die Seitenkanten verhindern ein Herunterfallen der Objekte. Keine Einschränkungen bei der Konfiguration.

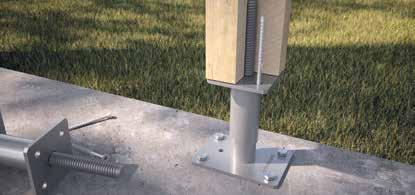

R10-R20

VERSTELLBARER PFOSTENTRÄGER

Regulierbare Höhe auch nach ausgeführter Montage. Die Einstellschraube wird für eine optimale Ästhetik von der Einschraubhülse verdeckt. Abstand vom Boden, um Spritzwasser oder Staunässe zu vermeiden und eine lange Lebensdauer zu gewährleisten.

10/0422

S50

HOCH BELASTBARER PFOSTENTRÄGER

Charakteristische Druckfestigkeit von über 300 kN. Ideal für große Pfosten. Gewährleistet Abstand zum Boden, um Spritzwasser oder Staunässe zu vermeiden und eine lange Lebensdauer zu schaffen. Die Feuerverzinkung gewährleistet Langlebigkeit im Außenbereich.

10/0422

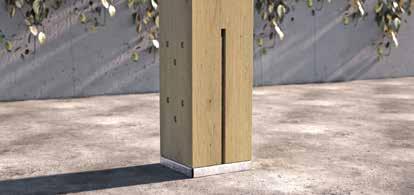

F70

T-PFOSTENTRÄGER

Das innere Schwert ermöglicht eine völlig verdeckte Verbindung. Entwickelt für Pfosten in verschiedenen Größen. Die Feuerverzinkung und die Aluminiumversionen gewährleisten Langlebigkeit im Außenbereich. Ohne Löcher für den Einsatz mit selbstbohrenden Stabdübeln SBD, mit Löchern für Bolzen oder glatte Stabdübel.

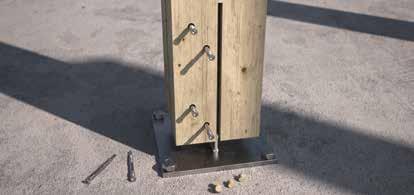

SBD

SELBSTBOHRENDER STABDÜBEL

10/0422

Die neue verjüngte Bohrspitze reduziert die Einschraubzeiten in Holz-Metall-Verbindungssysteme auf ein Minimum und garantiert die Anwendung an schwer zugänglichen Stellen. ZUGEHÖRIGE PRODUKTE

X-PFOSTENTRÄGER

HOCHLEISTUNGSFÄHIGER CHEMISCHER DÜBEL AUF EPOXYDBASIS

SCHLANGENBOHRER FÜR TIEFE LÖCHER

ABDECKZAPFEN

TERRASSEN UND FASSADEN

ZUGEHÖRIGE PRODUKTE

FLAT | FLIP

VERBINDER FÜR

TERRASSEN

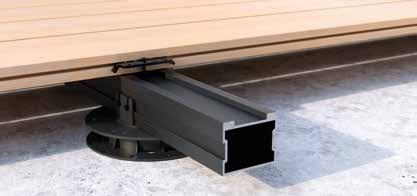

ALU TERRACE

ALUMINIUMPROFIL FÜR TERRASSEN

Ausführung ALUTERRA30 für Standardbelastungen. Ausführung ALUTERRA50 in schwarzer Farbe, für sehr hohe Lasten. Kann beidseitig benutzt werden.

SUPPORT

JUSTIERBARER STELLFUSS FÜR TERRASSEN

Er ist höhenverstellbar und ermögliche die Nivellierung der Unterkonstruktion von Terrassen im Außenbereich. Erhältlich in drei Ausführungen für den Ausgleich unterschiedlicher Höhen.

SCI A2 | AISI304

SENKKOPFSCHRAUBE

KKF AISI410

SCHRAUBE MIT KEGELUNTERKOPF

Hohe Korrosionsbeständigkeit. Geeignet für den Außenbereich bis zu 1 km Abstand zum Meer in Klasse C4 auf den meisten säurehaltigen Hölzern der Klasse T4.

Die Holzbauschraube aus Edelstahl wurde für die Befestigung von Holz- oder WPCBrettern in aggressiven Umgebungen entwickelt.

KKT COLOR EWS

LINSENKOPFSCHRAUBE

Senkkopf mit tropfenförmiger und gekrümmten Oberflächengeometrie für eine angenehme Optik und sicheren Halt am Einsatz.

VERDECKTE KEGELKOPFSCHRAUBE

Die Beständigkeit wird garantiert durch die Rostschutzbeschichtung. Erhältlich in der Version A4 | AISI316 für sehr aggressive Umgebungen.

TERRALOCK

VERBINDER FÜR

TERRASSEN

KKA COLOR

SELBSTBOHRENDE

SCHRAUBE FÜR

ALUMINIUM

SICHERHEIT AUF DER BAUSTELLE

TOWER XL

STÜTZE FÜR SEILSYSTEM ODER ANSCHLAGPUNKTE MIT VERGRÖSSERTER GRUNDPLATTE

Modulare Stütze für Seilsysteme und Anschlagpunkte auf Dächern aus Holz, Blech, Beton und Hohlkammerbeton: TOWER XL ist eine Vorrichtung mit kontrollierter Verformung und für die Reduzierung der Biegemomente ausgelegt. In Kombination mit der Öse AOS01 entsteht ein Anschlagpunkt, der Belastungen in der Ebene um 360° aufnehmen kann.

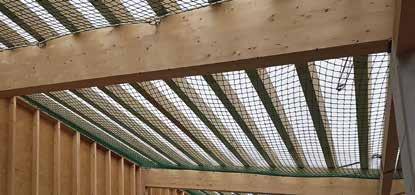

HORIZONTAL NET

HORIZONTALES FALLSCHUTZNETZ AUS POLYPROPYLEN

Fallschutznetz, das nur eine begrenzte Anzahl von Befestigungen erfordert: Es genügt, den maximalen Abstand von 2,5 m zwischen den Befestigungspunkten einzuhalten.

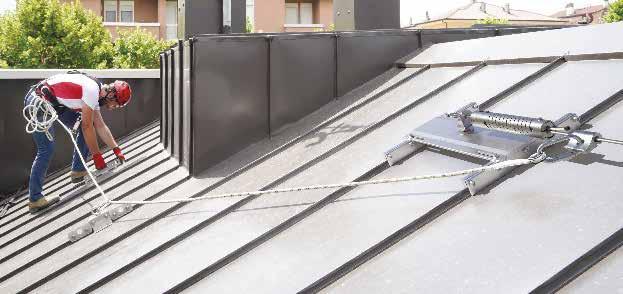

PATROL + T-CLAMP

SEILSYSTEM AUF HALTERUNGEN FÜR SYSTEM- UND INDUSTRIEDÄCHER

Vielseitiges System mit speziellen Klemmen, die eine Montage an unterschiedlichen Arten von Metalldächern ermöglichen.

BORDER: PERMANENTE UND TEMPORÄRE SCHUTZGELÄNDER AUS ALUMINIUM

SELBSTTRAGENDES GELÄNDER

GELÄNDER MIT VERTIKALER BEFESTIGUNG UND VERTIKALER BEFESTIGUNG MIT ABSTAND

GELÄNDER FÜR BEFESTIGUNG AUF TRAPEZBLECH

GELÄNDER MIT HORIZONTALER BEFESTIGUNG

GELÄNDER MIT Z-FÖRMIGER BEFESTIGUNG

HERO

SCHUTZAUSRÜSTUNG

HELM FÜR HÖHENARBEITEN, AUF BAUSTELLEN UND IM INDUSTRIELLEN BEREICH

Leicht, sportliches Design, mit Größenregulierung per Stellrad. Das Belüftungssystem gewährleistet auch an heißen Tagen Komfort.

IHR EIGENER HELM

Machen Sie HERO zu Ihrem HERO! Personalisieren Sie den Helm mit Ihrem Logo-Aufkleber. Kontaktieren Sie Ihren Handelsvertreter für weitere Informationen!

KIT ROOF MID

AUSSTATTUNG FÜR ARBEITEN AUF DÄCHERN

BEI HÖHENARBEITEN IST SICHERHEIT GEFRAGT

Entdecken Sie den Katalog ABSTURZSICHERUNGSSYSTEME UND SCHUTZEINRICHTUNGEN: ein vollständiger Leitfaden für sicheres Arbeiten in der Höhe auf dem Bau und in der Industrie. Fortschrittliche Technologien, höchster Schutz und Einhaltung der Vorschriften in einer einzigen Ressource.

Jetzt herunterladen! rothoblaas.de

KIT SCAFFOLD BASE

GRUNDAUSSTATTUNG FÜR ARBEITEN AUF BAUGERÜSTEN

BEFESTIGUNG

LUFTDICHTHEIT UND BAUABDICHTUNG

SCHALLDÄMMUNG

ABSTURZSICHERUNG

MASCHINEN UND WERKZEUGE

Dank der Zusammenarbeit mit Universitäten, Forschungszentren und spezialisierten Unternehmen weltweit bereichern die Rothoblaas-Kurse den Unterricht durch Referenten mit praktischer Erfahrung und fundierten Kompetenzen in der technischen Beratung. Das Schulungsangebot vereint

Theorie und Praxis und richtet sich an Ingenieure, Architekten, Zimmerer, Safety Specialists und andere Fachkräfte der Baubranche.

ROTHOSCHOOL ON TOUR

Wir bieten Schulung direkt vor Ort mit Praxiseinheiten für Fachleute des Sektors.

FINDEN SIE DEN KURS, DER ZU IHNEN PASST! www.rothoblaas.de/rothoschool

Rotho Blaas GmbH www.rothoblaas.de
