CONTENIDO 01 03 02 Casa habitación Santa Lucía Restaurante Casa Mia Tienda comercial Stilo Clock Pag. 8 Pag. 14 Pag.18

Remodelación Consultorio Pediátrico Tienda comercial Plaza Bella 04 05 CONTENIDO Pag. 22 Pag. 26

Casa habitación Santa Lucía

INFORMACIÓN:

Tipología:Habitacional

Software:Autocad.

DESCRIPCIÓN:

Elproyectoseubicaen laciudaddeValladolid Yucatán.Eldiseño sedeacuerdoalaforma originaldelpredio.Laprincipalidealdelcliente estenercirculaciónpormediodepasillos perimetral,loquesignificaquelasáreasde servicios,socialyprivadaestenenelcentro. Secreanventanalesparaaprovecharal máximola entradadeluznatural.

Cocina Comedor Lavadero R1 Baño R3 R2 Baño Sala Pasillo Pasillo Garage N.P.T +0.15 N.P.T +0.15 N.P.T +0.15 N.P.T +0.00 -

GarageN.P.T +0.00PLANO DE CONJUNTO ESC. 1:200 TINACO TRAGALUZ

PLANTA ARQUITECTONICA ESC. 1:200

De acuerdo al reglamentode construcción de laciudad de valladolid, las fachadas de todos los predios que se encuentren cerca del dentro de la ciudad deben ser de tipología colonial.

En la fachada posterior se optó por una tipología moderna, utilizando pidra vista may.

6.00 4.20

Sala Comedor Barra

FACHADA PRINCIPAL ESC.1:100

0.15 2.65 0.80 3.00 0.20 3.60 3.20 0.40 3.60

CORTE TRANSVERSAL ESC. 1:100 FACHADAPOSERIORESC.1.100

Comedor Lavadero R1 Baño R3 R2 Baño Sala Pasillo Pasillo Garage N.P.T +0.15 N.P.T +0.15 N.P.T +0.15 N.P.T +0.00PLANO ESTRUCTURAL ESC. 1:200 C-1 C-1 PLANOELECTRICOESC. 1:200 Comedor Baño R1 R2 Sala CORTE LONGITUDINAL ESC. 1:100 N.P.T +0.15 Planos Estructurales 10

PLANO DE CERRAMIENTOS ESC. 1:200

PLANO DE LOSAESC. 1:200

Cocina Comedor Lavadero R1 Baño R3 Sala Pasillo Garage N.P.T +0.00 -

R2 1 2 BAÑO TR-1 Comedor Lavadero R1 Baño R3 R2 Baño Sala Pasillo Pasillo Garage N.P.T +0.15 N.P.T +0.15 N.P.T +0.15 N.P.T +0.0011

Cocina Comedor Lavadero R3 Baño Sala Pasillo Pasillo Garage N.P.T +0.15 N.P.T +0.15 N.P.T +0.15PLANO SANITARIO F.S R3 R2 R1 12

Cocina Comedor Lavadero R1 Baño R3 R2 Baño Sala Pasillo Pasillo Garage N.P.T +0.15 N.P.T +0.00PLANO ELECTRICO ESC.

Plano Eléctrico y sanitio

1:200

0.30 CADENA DE ALUMINIO VENTANADE REPISON DECONCRETO MAMPOSTERIA DEPIEDRA DEBANCO RELLENO CON MATERIAL APLANADO ZOCALO MORTERO FIRME DE CONCRETO CAPA DE COMPRESION CONCRETO F'C=150KG/CM2 CON ARMEX 12-12-4 CERRAMIENTO CALCRETO VIGUETA 12-5 0.63 15 X 20 X 56 BOVEDILLA DESPLANTE ARMEX 15-15-4 0.15 0.30 0.30 DADODE0.30X0.30. F`C=150KG/CM2.SINESCALA 0.15 0.15 CASTILLOCONARMEX15-15-4. F`C=150KG/CM2.SINESCALA 0.15 0.20 CERRAMIENTOCONARMEX15-15-4.

0.30 0.30

F`C=150KG/CM2.SINESCALA

TRABE(TR-1)YCOLUMNA(C-1) F`C=200KG/CM2.SINESCALA 13

4VS#3Y ESTRIBOSDEL #2@20CM Detalles Estructurales

Restaurante

INFORMACIÓN:

Tipología:Comercial

Software:SketchUp,AutocadyPhotoshop.

DESCRIPCIÓN:

ElproyectoseubicaenTulumQuintanaRoo.La propuestadediseñoparaelpredioesdeforma rectangular,aprovechandolaformaoriginaldel terreno.El ejeprincipaldelproyectoesla circulaciónquedirigealusuarioal estacionamientoqueseencuentraubicadoenla parteposteriordelpredio,creandounaretícula simètrica.Losespaciosofrecenungrannivelde confort,atravésdepalapasyterrazas

PLANTA ARQUITECTÓNICA

MATERIALESEMPLEADOENEL PROYECTO:

PERGOLADO

ZACATE

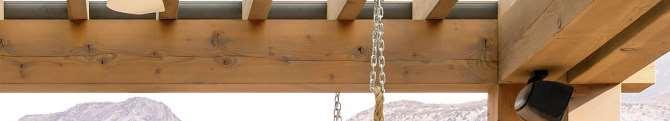

Paralaejecucióndel proyectose empleodiversosmaterialesendémicos delaregióncomozacate,pergoladosde maderaybambúcomopartedela ornametaciónexterior. BAMBÙ 15

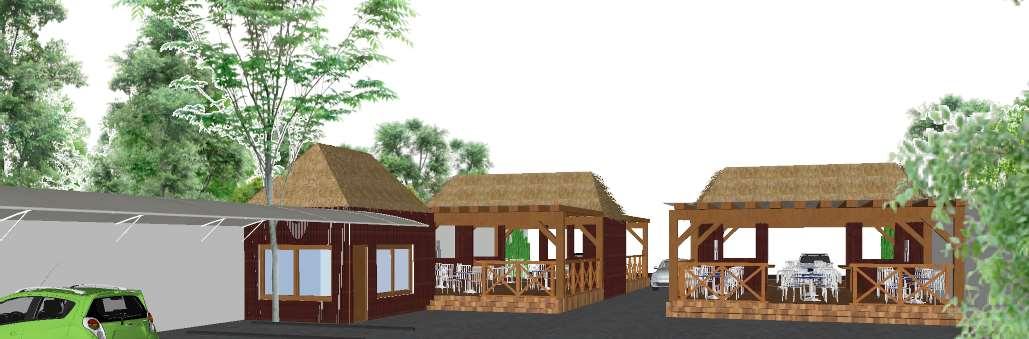

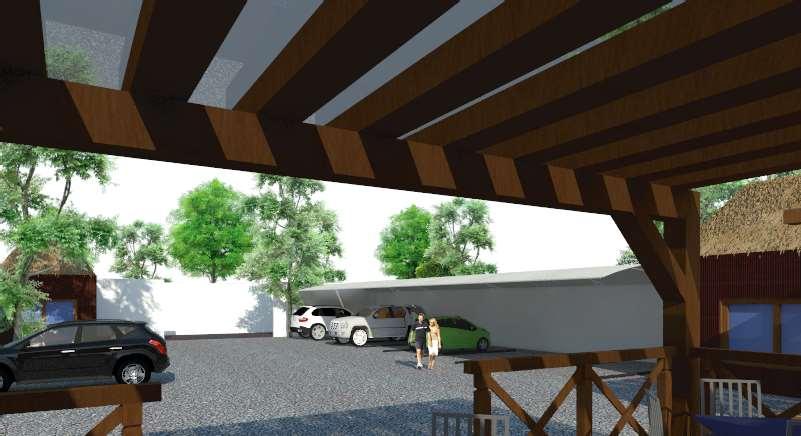

Perspectiva desde el área de comensal viendo hacia el estacionamieno.

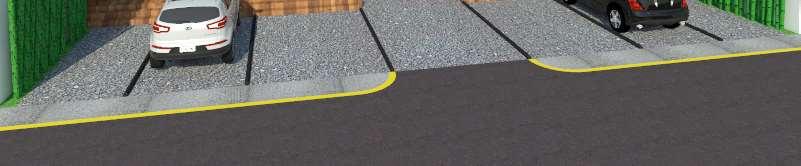

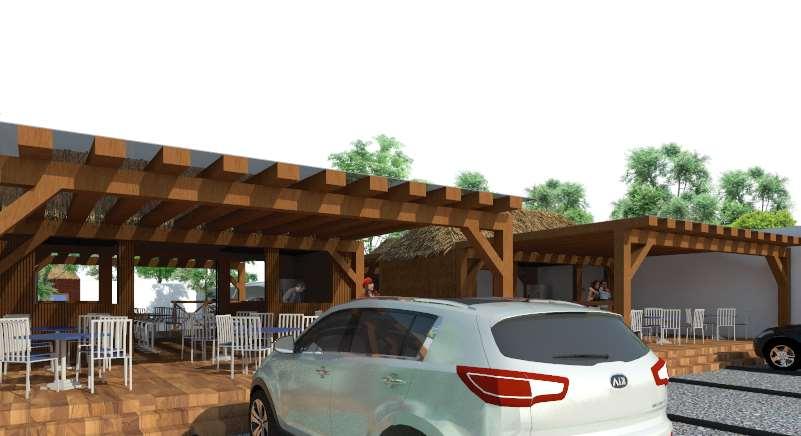

Perspectiva del área de estacionamiento en lla fachada del restaurante.

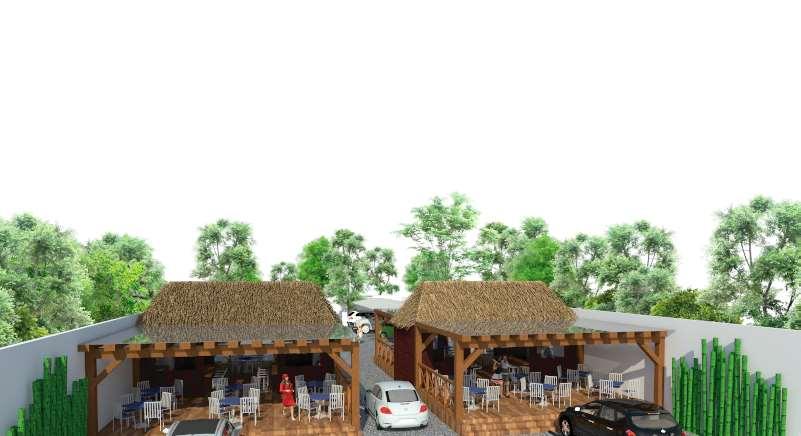

Perspectiva del conjunto del todo el proyecto.

Perspectiva de la parte posterior del estacionamiento, donde es se aprecia la visual delárea de comensales y cocina.

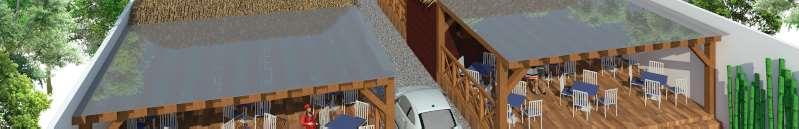

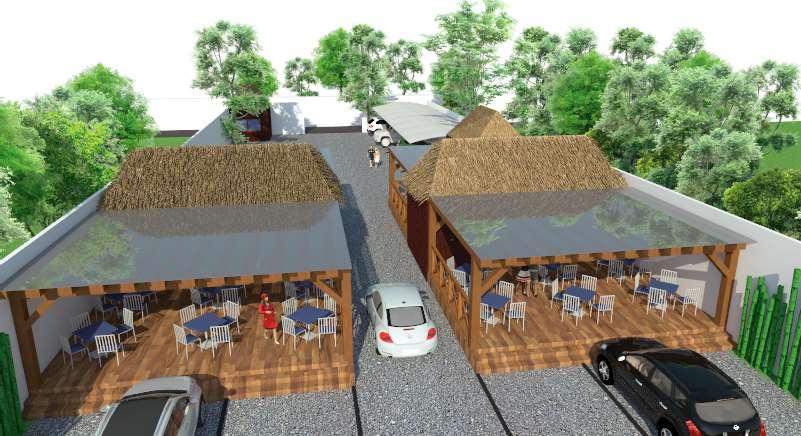

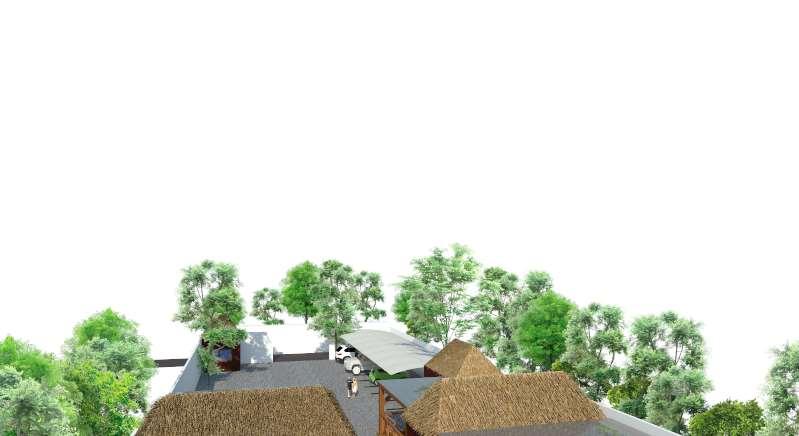

Vista aérea del proyecto, donde se puede visualizar simplevista el área de comansales, así comoel acceso al estacionamiento en la parte posterior.

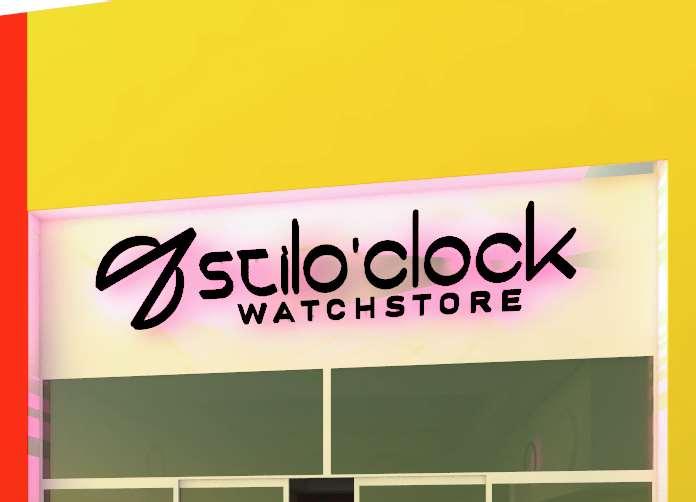

Tienda Stilo-Clock

INFORMACIÓN:

Tipología:Comercial

Software:SketchUp,AutocadyPhotoshop.

DESCRIPCIÓN:

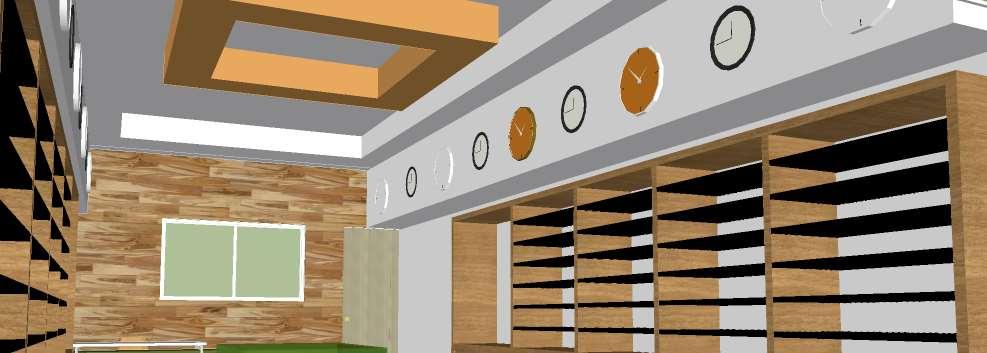

ElproyectoseubicaenTulumQuintanaRoo.De acuerdoaldiseñoplanteadoenesteproyecto seopta porusarunaformapuraqueeselrectángulopara aprovecharalmáximoelespacioqueestadestinado paralaventaderelojes.Lasdiferentesàreas conlasque cuentaellocalsonlassiguientes;áreadeexhibición, áreadecaja,mediobañoyáreadepreparación. Losmaterialesempleadossonmodernosconel propósitodeserllamativoylujoso,asícomocolores ténues ytexturasdemaderaenelinterioryenelexterior seempleacoloresfríoscomoamarilloyrojovivo.

PLANODEINSTALACIÒNELÈCTRICA

NOTA:TODALAINSTALACIONDEBERAESTARATERRIZADACONCABLE#10 LASPASTILLASAUTILIZARSEENELTABLEROSERANDE15AMP.

1 2BAÑO NPT0.00 ÁREADE REPARACIÓN NPT0.00

CORTELONGITUDINALDELLOCAL 19

Comercial Plaza Bella

INFORMACIÓN:

Tipología: Comercial

Software:Autocad y Photoshop.

DESCRIPCIÓN:

Propuesta de proyecto diseñado parala ciudad de valladolidYucatán, que se ubica en el predio de plaza bella. Las intenciones de diseño para dicho proyecto se basa de una forma irregular con curvas,y en el centrodel nuevo diseño sepropone un cubo de luz que asu vez se funcione como un área exterior parael disfrute. En el interior cuenta con andadores amplios para una buena funcionalidad entre todos sus espacios. PLANTAARQUITECTÒNICA

Corte longitudinal del edificio, en el interior sepropone el uso de tragaluces en muro así como implementación de texturade madera.

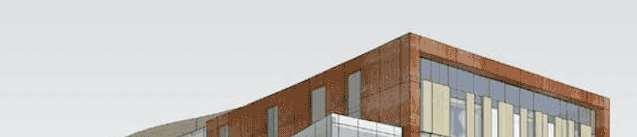

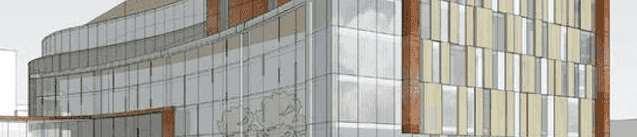

En la fachada del edificiio seimplementa textura 3D abstracto, celosía en la parte del acceso y ventanales paraentrada de luz natural, empleando un sistema de de protección solar fijo para reducir la sensibilidad de dicho edificio a las diferencias de temperaturay flujo luminos.

PLANTA DE CONJUNTO

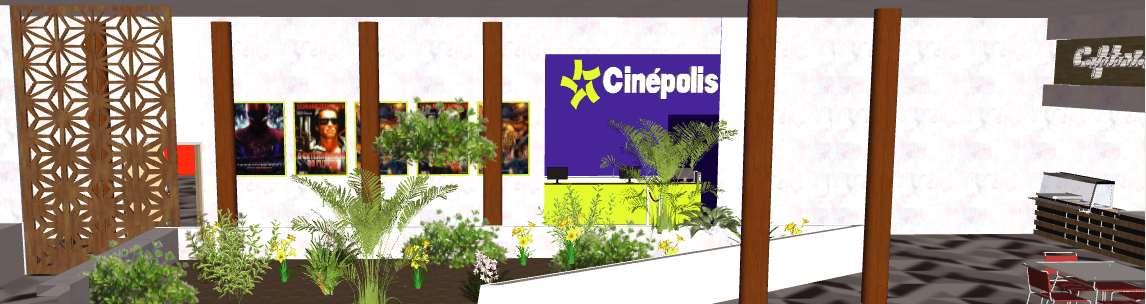

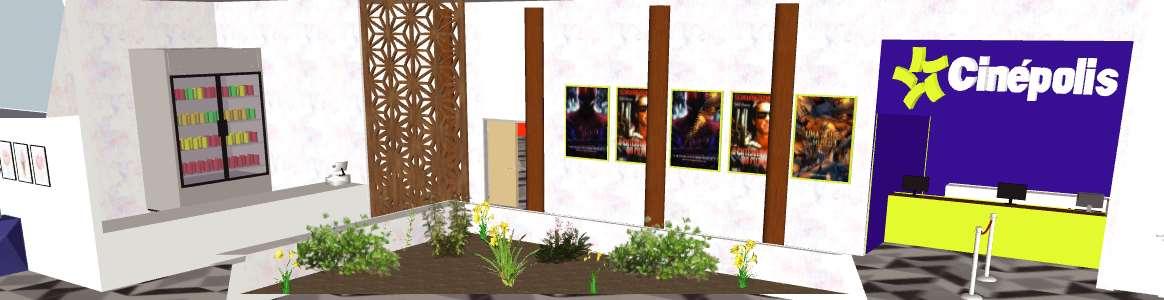

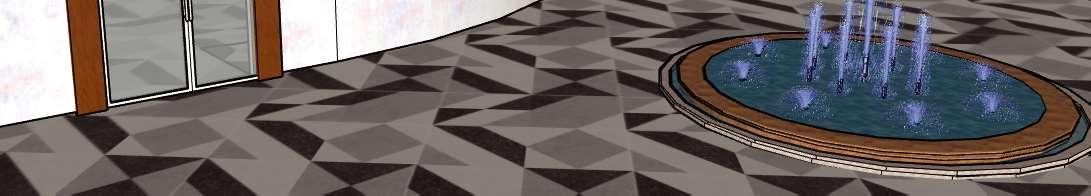

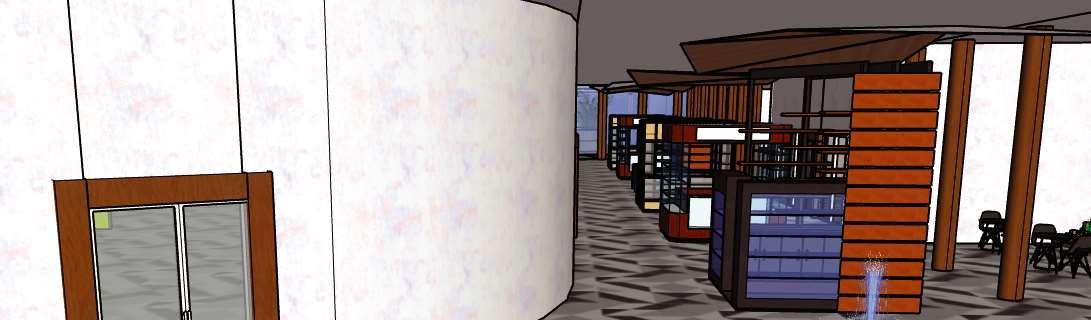

Perspectivas del interior de la plaza. Se emplea vegetación para bindar frescura al espacio y el juego de texturas del piso ayuda a contrastar todo el edificio.

Remodelación Consultorio Pediátrico

INFORMACIÓN:

Tipología: Remodelación comercial.

Software:Autocad y tecnica de acuarela.

DESCRIPCIÓN:

Proyecto desarrollado en el año 2020 como parte de una remodelación de casa habitacional a consultorio pediátrico. Se mantiene la estructructura original de los muros cargadores.

Consultorio Pediátrico

Ante-fachada Sur (Escala 1:100)

Fachada Sur (Escala 1:100)

1 2 3 4 5 6 1.70 1.45 1.75 1.90 1.05 3.15 6.55 1.08 6.07 6 B A E G I A C D F H 2.71 7.52 5.58 4.35 2.85 3 5 3.15 3.65 1.05 Planta Arquitectónica (Escala 1:100) 1 3 5 1 2 3 45 6 3.15 3.65 1.05 1.70 3.55 1.05 B A E G I A C D F H 2.27 7.52 3.15 6.55 5.58 3.54 2.05 3.56 5.20 Áreade recepción Sala de espera Sala de espera Bodega 1.55 Área de examinación Área de consulta Baño J K K NPT 0.00 NPT +0.15 NPT 0.00 4 5 9 8 1 3 7 2 Área recreativa 8.00 20.00

3.00 2.52

3.00

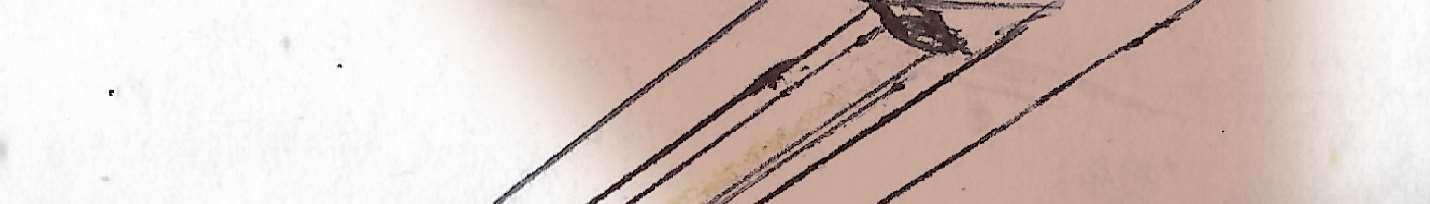

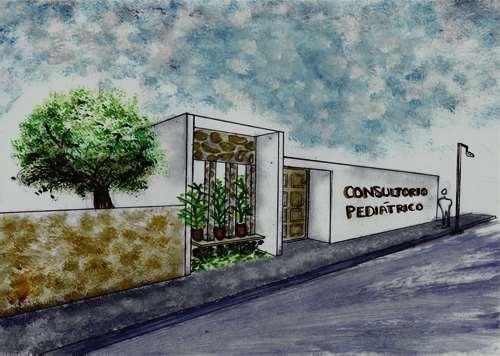

Perspectiva de la fachada principal del consultorio elaborado amano con técnicade acuarela

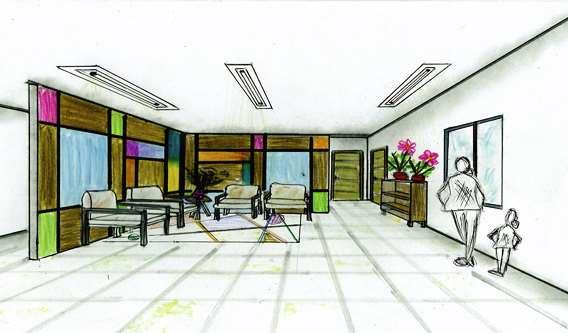

Propuesta parala sala de espera, empleado colores y ambientaciones llamtivos, para que los usuarios se sientan cómodos y llame laatención de los niños.
