Brochure brandwerende oplossingen

Dichtere verstedelijking betekent strengere veiligheidsvereisten

Brandwerende ramen, deuren en gevels spelen een belangrijke rol bij het beperken van schade aan mensen en eigendommen als er brand uitbreekt in een gebouw.

Gecertificeerd brandwerend schrijnwerk voorkomt gedurende een bepaalde tijd dat binnenbranden zich verspreiden. Dankzij die kostbare minuten kunnen mensen gebouwen veilig verlaten, terwijl de brandweer op tijd ter plaatse is. Door de dichte verstedelijking is veilige leefruimtes creëren in steden een belangrijk thema geworden. Wanneer het aantal torenflats blijft groeien, neemt ook het risico op grote branden met rampzalige gevolgen toe.

Bij Reynaers Aluminium bieden we het hoofd aan de toenemende verstedelijking door hoogwaardige systemen te ontwikkelen voor infrastructuur, woonprojecten, kantoorgebouwen en openbare gebouwen voor sport, kunst en cultuur. Tegelijkertijd dragen we bij aan efficiënte bouwprocessen en bieden we geprefabriceerde modules aan. Al onze oplossingen staan in het teken van comfort, design en duurzaamheid, zodat we samen kunnen bouwen aan een gezondere en veiligere toekomst.

Inleiding tot brandwerendheid

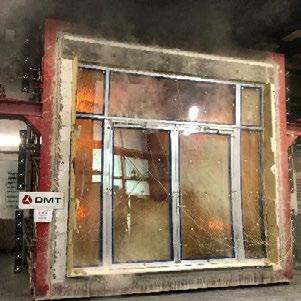

Voordat een product het label brandwerend mag dragen, moet het strenge tests doorstaan. Elementen op ware grootte worden in een oven geplaatst en verhit tot temperaturen die een uitslaande brand simuleren, ver voorbij het smeltpunt van aluminium.

Tijdens de test worden gegevens over de oppervlaktetemperatuur, de hittestraling en de doorbuiging van de constructie geregistreerd. Die parameters bepalen in welke klasse het product valt.

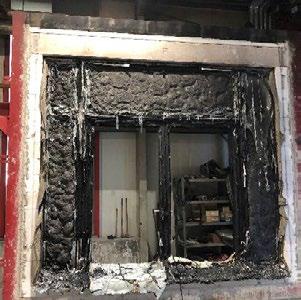

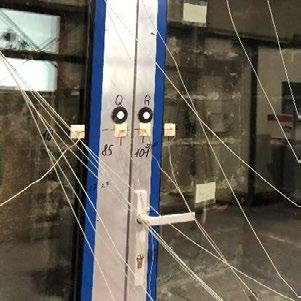

Thermokoppels die over het hele testelement geplaatst zijn, volgen de stijging van de oppervlaktetemperatuur op.

de beschermde kant. De testmedewerker controleert dit door een wattenschijfje op kritieke plekken te houden.

De verschillende brandwerendheidsklassen

De algemene hiërarchie van klassen is EI > EW > E:

• Producten uit klasse ‘EI’ kunnen worden gebruikt wanneer ‘EI’, ‘EW’ of ‘E’ vereist is.

• Producten uit klasse ‘EW’ kunnen worden gebruikt wanneer ‘EW’ of ‘E’ vereist is.

• ‘E’ is de meest elementaire klasse.

Voorbeeld: producten met als classificatie EW 30 kunnen worden gebruikt waar EW 30 of E 30 vereist is, maar niet

EIntegriteit

Criteria:

• Geen langdurige vlamvorming

(≥ 10 sec)

• Geen openingen

IThermische isolatie

Criteria:

• Gemiddelde temperatuurstijging < 140 K

• Maximale temperatuurstijging < 180 K*

• Het wattenschijfje ontvlamt niet

1

2

In de eerste minuten van de brand reageert de beschermlaag in het glas. Het wordt ondoorzichtig. Dit blokkeert de hitte en helpt paniek te verminderen omdat de vlammen niet te zien zijn.

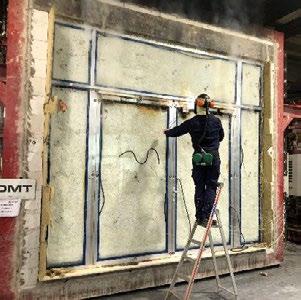

De test wordt beëindigd zodra de integriteit van het testelement niet langer gegarandeerd is en de vlammen doorbreken. Je kunt zien dat de aan het vuur blootgestelde kant verkoold en gesmolten is.

* Voor deuren en ramen die open kunnen, is er een onderscheid tussen I1 en I2.

• I1 --≥ max. temperatuurstijging < 180 K eender waar op het element, extra meetpunten op het opengaande deel (enkel verplicht in België en Luxemburg)

• I2 --≥ max. temperatuurstijging < 360 K op het kader rondom het opengaande deel; op eender welke andere plek < 180 K

W ttStraling

Criteria:

• Straling <15 kW/m2

Geen verspreiding van het vuur via straling van hete

Duur

Criteria:

• Afronding van de succesvolle testtijd naar beneden tot de dichtstbijzijnde klasse.

• Kort: 10-15-20 mina

• Medium: 30-45-60-90 min (= meest voorkomend)

Brandwerende veiligheidssystemen

Overzicht van onze brandwerende producten

Buitendeuren / Binnendeuren

ConceptSystem 77-FP

BRANDWERENDHEIDSKLASSEN | EN 13501-2

EI1 30 EI1 30-SA/S200 EI1 60 EI1 60-SA/S200 FlameLine

BRANDWERENDHEIDSKLASSEN | EN 13501-2 EI 30 EI 60

De prestaties en eigenschappen van onze veiligheidsproducten variëren naargelang de afmetingen, profielsamenstellingen, materialen en invulling. Bovendien kunnen de waarden in dit document wijzigen onder invloed van lokale goedkeuringen en voorschriften. Neem voor advies contact op met je contactpersoon van Reynaers Aluminium.

Vaste beglazing buiten / Scheidingswanden

ConceptSystem 77-FP

BRANDWERENDHEIDSKLASSEN | EN 13501-2 EI 30 EI 60

BRANDWERENDHEIDSKLASSEN | EN 13501-2 EI 30 EI 60

Gevels

ConceptWall 50-FP

BRANDWERENDHEIDSKLASSEN | EN 13501-2 EI 30 EI 60

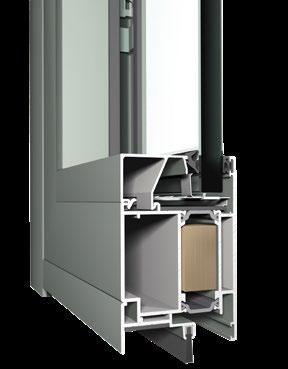

ConceptSystem 77 Fireproof (FP)

ConceptSystem 77-FP is uitgebreid getest in verschillende laboratoria in Europa en is al jarenlang een referentie op de markt. Volledige naleving van de CE-markering volgens EN 16034 en diverse nationale goedkeuringen betekenen dat het product algemeen wordt aanvaard voor gebruik aan zowel de binnenkant als de buitenkant van het gebouw.

ConceptSystem 77-FP biedt tot 60 minuten brandwerendheid boven op alle voordelen van ons ConceptSystem 77-systeem: grondig getest, een breed scala aan mogelijkheden en een uniforme manier van werken voor alle elementtypes.

Een breed scala aan geteste glas- en beslagtypes zorgt voor maximale flexibiliteit en operationele efficiëntie.

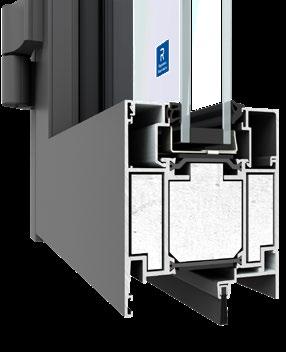

ConceptSystem 77-FP

Deuren

ConceptSystem 77-FP deuren zijn verkrijgbaar met 30 of 60 minuten brandwerendheid, boven op alle voordelen van ons ConceptSystem 77-systeem: grondig getest, een breed scala aan mogelijkheden en een uniforme manier van werken voor alle deurtypes. Onder de designopties ontdek je verschillende scharniertypes, designkrukken en een verborgen deursluiter. De verschillende systemen voor onderaan bieden een oplossing op maat voor het specifieke eindgebruik, of de focus nu ligt op toegankelijkheid, waterdichtheid of het voorkomen van tocht. Enkele en dubbele deuren en configuraties met boven- of zijlichten zijn mogelijk in binnen- of buitentoepassingen.

volgens EN 16034 + EN 14351-1 (enkel voor buitendeuren)

BRANDWERENDHEIDSKLASSEN

PRESTATIES / EIGENSCHAPPEN EI1 30 EI1 60

Prestaties

Glas

Scharnieren

Drempeloplossingen

Thermische isolatie Uf ≥ 3.6W/m²K Uf ≥ 3.6W/m²K

Inbraakwerend RC2 RC2

Max vleugelgewicht 250 kg 250 kg

Zichtbare breedte vleugel 150 mm 150 mm

Kaderdiepte 68 mm 68 mm

Vleugeldiepte 68 mm 68 mm

Dikte 15 - 52 mm 15 - 52 mm

Enkel |

Dubbel ||

Driedubbel |||

Sobinco Rollenband -

Dr. Hahn Türband IV AT

Fapim Loira+

Valdorpel Dichting Borstel

Volgens de vereisten in de Europese Unie kunnen de deuren voor buitentoepassingen worden voorzien van een CE-markering. Voor binnendeuren is mogelijk een lokale goedkeuring nodig. Neem contact op met je plaatselijke vertegenwoordiger van Reynaers voor meer informatie.

Onze brandwerende deuren kunnen ook rookwerend zijn. Giftige dampen inademen kan dodelijk zijn en is statistisch gezien doodsoorzaak nummer één bij een brand. Bovendien beperkt rookontwikkeling het zicht en kan het de evacuatie bemoeilijken.

Het is bewezen dat deuren met de classificatie Sa of S200 (EN 13501-2) voldoende luchtdicht zijn om de verspreiding van rook effectief te beperken bij kamertemperatuur of bij 200 °C respectievelijk.

ConceptSystem 77-FP deuren kunnen aan beide classificaties voldoen met slechts een paar extra

/ EIGENSCHAPPEN

Prestaties

Inbraakwerend

Glas

Enkel | Dubbel || Driedubbel ||| Türband

Drempeloplossing Valdorpel

ConceptSystem 77-FP

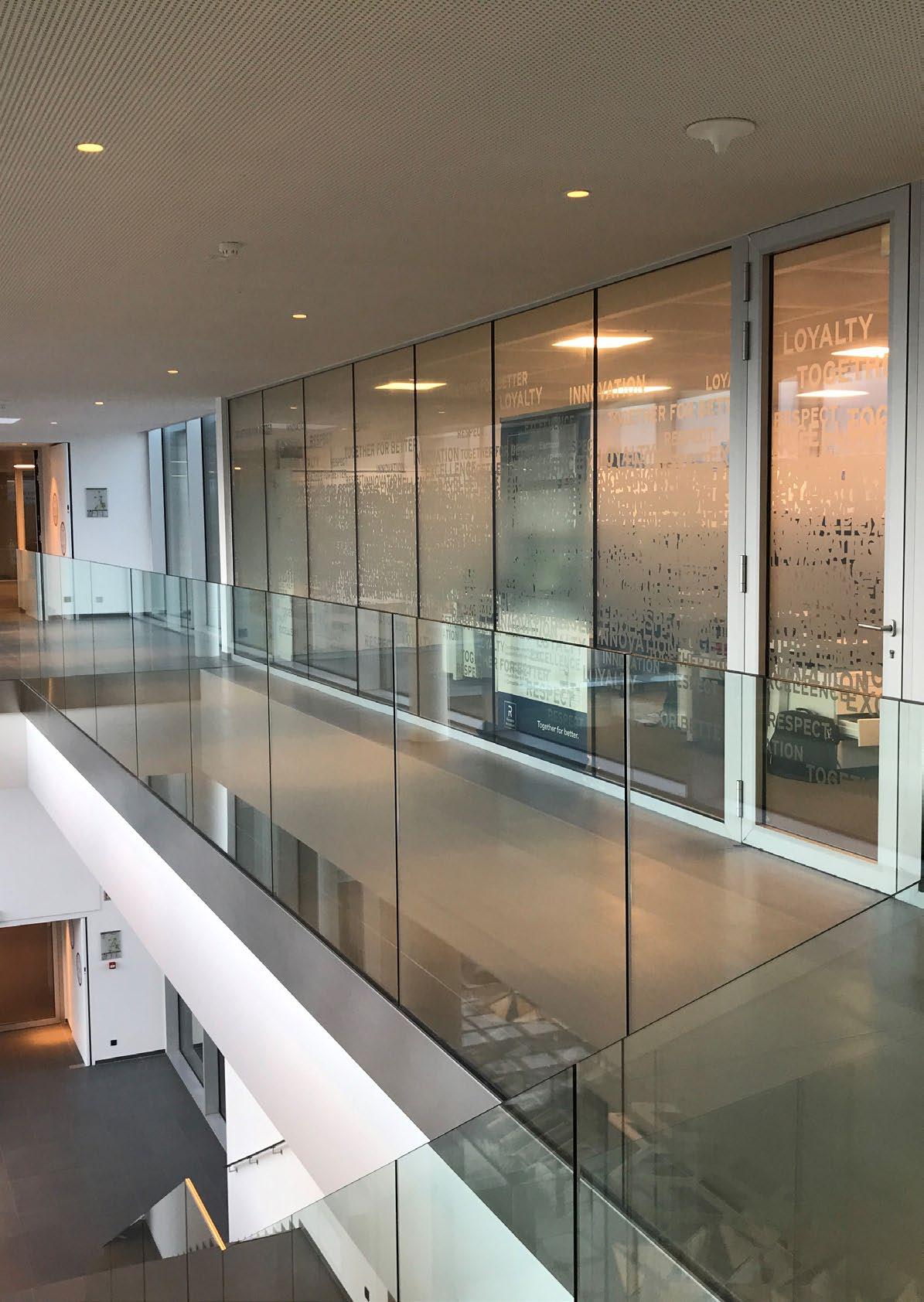

Scheidingswanden / Vaste ramen

Met ConceptSystem 77-FP kunnen brandwerende beglaasde scheidingswanden en vaste buitenramen worden gemaakt in de klassen EI 30 en EI 60 met diverse glastypes. ConceptSystem 77-FP deuren en ramen met dezelfde of een lagere brandklasse kunnen worden geïntegreerd, afhankelijk van de vereisten. Optioneel kunnen de glaspanelen verticaal worden samengevoegd zonder leden, met Vetrotech Contraflam Structure beglazing.

Dikte

Enkel |

Dubbel ||

Driedubbel |||

Getest met:

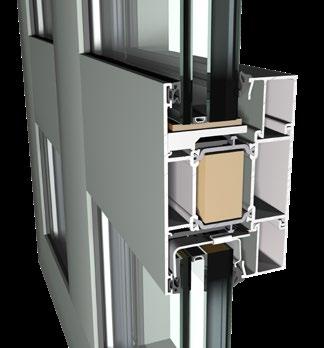

FlameLine

Ultieme brandbeveiliging met maximaal comfort

FlameLine is de nieuwste telg in ons aanbod brandwerende producten. Deze veelzijdige oplossing maakt bijna alle samenstellingen van glastypen mogelijk om te voldoen aan de complexe vereisten die horen bij feilloze vluchtdeuren, zoals brandvertragende eigenschappen, inbraakwerendheid, noodevacuatie en superieure thermische isolatie met driedubbele beglazing.

FlameLine deuren en scheidingswanden zijn getest met glas van verscheidene leveranciers en in verschillende Europese laboratoria. Het resultaat was duidelijk: dit systeem voldoet aan alle CE-vereisten van de norm EN 16034. Bovendien is FlameLine brandwerend gedurende 30 en 60 minuten, bij deuren tot klasse EI1 en klasse EI2 respectievelijk. We laten niets aan het toeval over.

Het modulaire en symmetrische ontwerp van het systeem leent zich perfect voor een efficiënte assemblage en een doeltreffend voorraadbeheer met minder artikels. Het is een ideale oplossing voor industriële productie, wanneer onderdelen in grotere hoeveelheden moeten worden ingekocht.

FlameLine

Deuren

FlameLine binnen- en buitendeuren zijn verkrijgbaar met 30 en 60 minuten brandwerendheid. De symmetrische opbouw van het systeem maakt centraal gepositioneerde enkelglaselementen mogelijk in het geval van binnendeuren. Er zijn deurprofielen met aanslag verkrijgbaar om te voldoen aan EI 60. Voor buitentoepassingen kan driedubbele beglazing tot 69 mm worden geplaatst. Enkele of dubbele deuren, naar binnen of naar buiten draaiend, met boven- en/of zijlichten? Je hebt maar te kiezen. BRANDWERENDHEIDSKLASSEN

EI1 30

Waterdichtheid

Weerstand tegen windbelasting

Luchtdichtheid

Inbraakwerend

Akoestische isolatie

Zichtbare

Afmetingen

Glas

Scharnieren

Drempeloplossingen

Vleugeldiepte

Dikte

Enkel |

Dubbel ||

Driedubbel |||

Dr. Hahn Türband IV AT

Fapim Loira + Wala WX

18mm drempel

Automatische tochtwering Borstel

FlameLine

Scheidingswanden / Vaste ramen

EI1 60

Prestaties

Afmetingen

Met FlameLine kunnen brandwerende beglaasde scheidingswanden en vaste buitenramen worden gemaakt in de klasse EI 60. Dezelfde symmetrische profielen van de deurkaders en -vleugels kunnen worden gebruikt voor centraal gepositioneerde enkelglaselementen in geval van een afscheiding binnen. Kaders met aanslag of T-profielen zijn verkrijgbaar om te voldoen aan EI 60. Voor buitentoepassingen kan driedubbele beglazing tot 69 mm worden geplaatst.

Beschik-

Thermische isolatie

Waterdichtheid E1050 (1050Pa) E1050 (1050Pa)

Weerstand tegen windbelasting C4 (1600Pa) C4 (1600Pa) Luchtdichtheid 4 (600Pa) 4 (600Pa)

Inbraakwerend RC2 RC2

Max. hoogte 3997 mm (afhankelijk van het glastype) 3997 mm (afhankelijk van het glastype)

Max. gewicht 400 kg 400 kg

Min. aanzichtbreedte T-profiel

Enkel |

Dubbel ||

Driedubbel |||

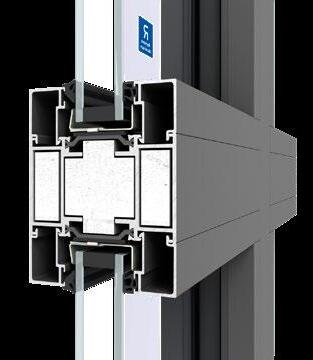

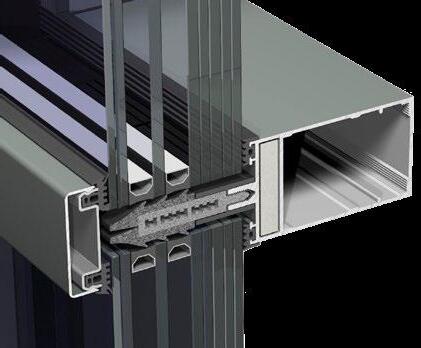

ConceptWall 50 Fireproof (FP)

Veilige en comfortabele geveloplossingen

Transparantie, isolatie en brandwering komen samen in ons het ConceptWall 50-FP gevelsysteem.

Het systeemontwerp maakt zeer grote en zware glaspanelen tot 550 kilogram mogelijk.

Thermisch comfort en energiebesparing komen niet in het gedrang: driedubbele beglazing en isolatiefoams werden getest en kunnen worden gebruikt om zeer lage U-waarden te bereiken.

ConceptWall 50-FP is zowel van binnen naar buiten als van buiten naar binnen toe op brandwerendheid getest en kan voor en tussen vloerplaten worden geplaatst.

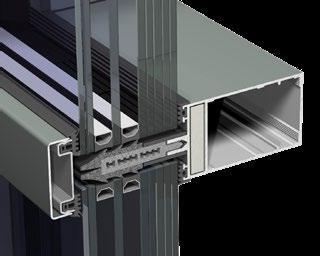

ConceptWall 50-FP

Gevels

De brandwerende variant van onze meest veelzijdige geveloplossing, ConceptWall 50-FP, is zowel van binnen naar buiten als van buiten naar binnen toe getest, volgens de volledige (interne) brandcurve. Hierdoor voldoet het systeem aan de strengste regelgeving en is het ook geschikt als scheidingswand. De beschikbare brandwerende klassen zijn EW 30, EI 30 en EI 60, met minimale systeemverschillen.

Afmetingen

Diepte

Aanzichtbreedte

Helling Verticale gevel

Maximale

Dikte

Max glasgewicht Up to 700 kg Up to 550 kg

Glasleveranciers

Enkel |

Dubbel ||

Driedubbel |||

Vetrotech, AGC, Pyroguard, Polflam Vetrotech, AGC, Pyroguard, Polflam

Getest met een grote verscheidenheid aan brandwerend glas

Als het gaat om brandwerendheid, kunnen de profielen en het glas niet los van elkaar worden beoordeeld. Aangezien de prestaties afhangen van de interactie tussen beide, zijn classificaties enkel geldig voor de geteste samenstelling.

Brandwerend glas in de EI-klasse bestaat meestal uit twee of meer glaspanelen met een doorzichtige tussenlaag die bij brand reageert en een isolerende barrière vormt tegen de hitte.

Er zijn geharde en floattypes. Floatglas kan op maat worden gesneden voor kortere levertijden, terwijl gehard glas sterker en stabieler is en grotere afmetingen mogelijk maakt. Beide zijn ook mogelijk als dubbel of driedubbel glas, voor meer energie, comfort en veiligheid.

We hebben veel variaties van onze profielen getest met de meeste internationaal beschikbare glasleveranciers in de sector, inclusief verschillende glassamenstellingen. Dit maakt een flexibele toepassing mogelijk zonder afbreuk te doen aan de veiligheid, kwaliteit en ontwerpvrijheid in je project.

Dit is een vereenvoudigd overzicht. Het geeft geen sluitende informatie. Neem voor alle details en beperkingen contact op met je contactpersoon bij Reynaers Aluminium of raadpleeg de aangewezen goedkeuring.

M Monolithisch (Enkel) Glas

D Dubbel Glas

T Driedubbel Glas

Te Gehard Glas

Cu Snijdbaar Glas
