1 Úvod
Zdravíme a gratulujeme
Zdravíme a gratulujeme k zakoupení nového elektrokola Giant, Liv nebo Momentum. Už za chvíli si budete moci užívat radost z jízdy.
Jak návod používat
Návod slouží ke krátkému představení vašeho nového elektrokola. Obsahuje základní bezpečnostní informace a přináší první pohled na hlavní komponenty a funkce elektrokola. Před použitím elektrokola navštivte sekci podpory na našich internetových stránkách k zobrazení anebo stažení informací, které jsou zde k dispozici. Kromě specifických informací o elektrokole nezapomeňte nastudovat i obecné informace ve všeobecném návodu k jízdnímu kolu.
Ilustrace
Ilustrace vyobrazené v tomto dokumentu se mohou v detailech lišit od konfigurace vašeho konkrétního modelu elektrokola. Ilustrace mají obecným význam pro instruktáž a pouze za účelem popisu.
Symboly použité v návodu
VAROVÁNÍ: Varuje před situací, která může způsobit smrt, vážná poranění nebo těžké materiální škody, nebudete-li dodržovat bezpečnostní pokyny.
UPOZORNĚNÍ: Varuje před situací, která může způsobit poranění nebo materiální škody, nebudete-li se řídit bezpečnostními pokyny.
POZNÁMKA: Poskytuje důležité informace, abyste předešli problémům.
INFORMACE: Poskytuje doplňkové informace.
Informace a soubory ke stažení
Giant | global www.giant-bicycles.com/global/manuals
Liv | Czechia www.giant-bicycles.com/cz/owners-manuals
Informace o dalších komponentech jízdního kola a záručních podmínkách najdete ve všeobecném návodu k jízdnímu kolu.
Servis a podpora
Tento manuál neobsahuje vyčerpávající informace týkající se servisu, opravy nebo údržby. Za tímto účelem kontaktujte prodejce. Více informací o našich produktech nebo vašeho prodejce najdete na stránkách www.giant-bicycles.cz a www.liv-cycling.cz
Před jízdou na kole si pečlivě přečtěte všechny informace v tomto manuálu. Bezpečnostní pokyny jsou velmi důležité a neměly by být přehlíženy. Přečtením manuálu lépe porozumíte obecnému ovládání.
2 Bezpečnost
Bezpečné použití kola
Před použitím elektrokola na veřejné komunikaci, si vyzkoušejte jízdu na kole v bezpečném prostoru, abyste si zvykli na jízdu s přídavným elektrickým pohonem. Vyzkoušejte si na kole všechna nastavení a seznamte se s jejich výsledky.
VAROVÁNÍ:
• Při jízdě držte obě ruce na řídítkách s brzdovými pákami na dosah, abyste mohli okamžitě reagovat na jakoukoli situaci. Pokud tak neučiníte, může dojít ke ztrátě kontroly nad kolem.
• Před každou jízdou zkontrolujte technický stav kola a všech základních funkcí, jakými jsou řízení a brzdění.
• Ujistěte se, že baterie je správně namontovaná a že je zajištěná.
• Ujistěte se, že všechny upevňovací prvky jsou řádně utažené.
• Ujistěte se, že na kole nejsou žádné opotřebované nebo poškozené díly, které by mohly selhat během jízdy.
Baterie a nabíječka
Při manipulaci s baterií a nabíječkou vezměte v úvahu všechny následující informace.
VAROVÁNÍ:
• Baterie musí být mimo dosah dětí a domácích zvířat.
• Baterii a nabíječku nevystavujte vodě a otevřenému ohni.
• Baterii a nabíječku nevystavujte pádům a ani velkým nárazům.
• Baterii nabíjejte pouze s pomocí nabíječky, která byla dodána s elektrokolem, popřípadě náhradní nabíječkou dodanou autorizovaného prodejcem.
• Baterii a nabíječku nepoužívejte pro jiné účely.
• Nespojujte póly baterie.
• Baterii a nabíječku nezakrývejte, ani na ně v průběhu nabíjení nepokládejte jiné objekty.
• Během nabíjení nenechávejte baterii a nabíječku bez dozoru.
• Odpojte okamžitě nabíječku a baterii, pokud zaznamenáte podezřelý zápach nebo kouř.
• Pokud nastane nepravděpodobná situace, kdy bude baterie EnergyPak hořet, NEPOUŽÍVEJTE k hašení vodu. Zaduste oheň velkým množstvím písku a okamžitě zavolejte složky záchranného systému.
• Knoflíková baterie: Knoflíkové baterie jsou nebezpečné a musí být uchovávány mimo dosah dětí. Nikdy nevkládejte baterie do úst ani do žádné části těla. Při požití nebo vložení do těla může dojít do 2 hodin k vážným nebo smrtelným zraněním. Pokud k tomu dojde nebo máte podezření, že k tomu došlo, okamžitě vyhledejte lékařskou pomoc.
• Vysoká teplota: Nedotýkejte se povrchu holýma rukama, mohlo by dojít k vážným popáleninám.
UPOZORNĚNÍ: Během dobíjení se nabíječky nedotýkejte. Nabíječka se může během dobíjení zahřát.
POZNÁMKA: Jakmile baterie dosáhne konce své životnosti, mělo by s ní být nakládáno jako s nebezpečným odpadem. Neházejte baterii do běžného domácího odpadu.
Požádejte svého prodejce o radu ohledně správné likvidace baterie.
Nosič zavazadel
VAROVÁNÍ: Vždy se ujistěte, že jakékoli zavazadlo nebo dětská sedačka namontované na nosiči jsou bezpečně upevněny v souladu s pokyny výrobce a že žádné volné popruhy nebo jiné předměty se nemohou zachytit v kole.
UPOZORNĚNÍ:
• Zavazadla lze bezpečně přepravovat pouze na nosičích. Neupevňujte zavazadla k žádné jiné části kola.
• Jízdní kolo se může chovat odlišně (zejména pokud jde o řízení a brzdění), je-li nosič zavazadel naložený.
• Maximální nosnost zadního nosiče (včetně baterie EnergyPak) je 22 kg.
POZNÁMKA:
• Jsou-li zavazadla připevněna k nosiči, doporučujeme zkontrolovat a upravit rozmístění odrazek a světel, aby nedošlo k jejich zakrytí.
• U některých kol je držák baterie kombinovaný s nosičem zavazadel. Ujistěte se, že je zavazadlo bezpečně upevněno, aby nedošlo k poškození baterie anebo držáku.
INFORMACE: Doporučujeme rozmístit zavazadla rovnoměrně na obě strany nosiče zavazadel.
Doplňky
UPOZORNĚNÍ:
• Vždy dodržujte pokyny výrobce pro instalaci, používání a bezpečnost dětské sedačky. Neupravujte žádné originální součásti elektrokola, abyste umožnili montáž dětské sedačky.
• Nikdy nepřekračujte nosnost dětské sedačky a/nebo celkovou přípustnou hmotnost nákladu elektrokola, jak je uvedeno v jiné části tohoto návodu.
• Uvědomte si, že použití dětské sedačky může přinést větší zatížení a zvýšené opotřebení elektrických a/nebo mechanických součástí elektrokola.
• Je-li použita dětská sedačka a kolo je vybaveno sedlem s odkrytými vinutými pružinami, existuje značné riziko, že může dojít k poranění prstů dítěte v důsledku zachycení vinutými pružinami. Přijměte příslušná opatření, abyste zabránili poranění prstů dítěte.
• Vždy prostudujte dokumentaci dodanou s nosičem nebo se obraťte na vašeho prodejce ohledně pokynů k montáži, maximálního zatížení, utahovacího momentu, specifikací dílů, maximální kompatibilní rozměr kol, kompatibilitu s přívěsem a dětskou sedačkou.
• Informace typu jméno a adresa výrobce, dovozce nebo zástupce, ochranná známka, číslo modelu a výrobní číslo nebo odkaz najdete v dokumentaci nosiče anebo na samotném nosiči.
3 Použití kola
3.1 Baterie EnergyPak
EnergyPak je dobíjecí baterie, která pohání systém elektrokola. EnergyPak se liší tvarem, velikostí, energetickou kapacitou a kompatibilitou. Mohou být namontovány na různé umístění na elektrokole v závislosti na modelu elektrokola. EnergyPak by měl být nabitý s originální nabíječkou, která je dodávána s elektrokolem.
POZNÁMKA:
• V návodu nemusí být vyobrazeny všechny typy nebo verze baterií EnergyPak. Další informace k bateriím EnergyPak najdete na internetových stránkách www.giant-bicycles.cz a www.liv-cycling.cz v sekci podpora.
• Konkrétní technické specifikace a další podrobnosti najdete na tištěném štítku umístěném na baterii EnergyPak.
3.1.1 První použití
• Všechny baterie EnergyPak jsou před expedicí ve výrobě deaktivovány.
• Baterie EnergyPak nebude pracovat, dokud nebude aktivována.
• Baterii EnergyPak aktivujte nabitím nabíječkou.
• Před prvním použitím doporučujeme novou baterii EnergyPak nabít úplně.
• Nová baterie EnergyPak nemusí dosáhnout při prvním použití maximálního výkonu.
• Výkon baterie EnergyPak se stabilizuje po několika úplných cyklech vybití (jízdou) a nabití.
3.1.2 Baterie EnergyPak InTube
Popis
A baterie EnergyPak
POZNÁMKA: Z bezpečnostních důvodů by baterie EnergyPak Smart Intube měla být demontována nebo instalována pouze autorizovaným Giant nebo Liv mechanikem.
Popis
A baterie EnergyPak
B zásuvka pro dobíjení C kontrola stavu baterie
Demontáž a montáž POZNÁMKA: Před vyjmutím baterie EnergyPak vždy nejprve vypněte napájení.
Demontáž baterie EnergyPak (zamykání klíčem)
• Podepřete váhu baterie.
• Vložte klíč a odemkněte baterii EnergyPak. (Pouze baterie integrované shora: Vyjměte baterii EnergyPak a pokračujte nabíjením baterie EnergyPak.)
• Při montáži baterie EnergyPak postupujte v opačném pořadí než při její demontáži.
• Vložte baterii EnergyPak zpět do držáku. Ujistěte se, že otvory ve spodní části pasují správně.
• Baterii EnergyPak zatlačte v horní části do držáku a ujistěte se, že je řádně zajištěna. Měli byste slyšet cvaknutí při zatlačení baterie do držáku.
• Vyjměte klíč.
• U modelů bez klíče utáhněte důkladně Torx šroub.
Pokyny k vyjmutí integrované baterie EnergyPak (Typ s vnitřním zámkem)
1. Uvolněte klip a sejměte kryt baterie ze spodní trubky.
2. Po sejmutí krytu baterie uvidíte na horní části spodní trubky západkovou páčku. Otočte ji o 90 stupňů do odemčené polohy.
3. Zatlačením páčky zcela nahoru směrem k představci se baterie uvolní. Druhou rukou baterii přidržte, aby nespadla.
4. V zajištěné poloze můžete také zaaretovat pojistnou matici uprostřed páky, abyste zabránili náhodnému vypadnutí baterie.
5. Chcete-li nainstalovat baterii, zkontrolujte, zda je páčka zámku baterie v odemčené poloze, poté baterii vložte od spodního konce směrem k oblasti středového složení a zatlačte ji do rámu, aby se zámek zasekl. Při správné instalaci uslyšíte jasné cvaknutí.
6. Otočte páčku do zajišťovací polohy. V opačném případě nebude možné nasadit kryt baterie.
7. Nasaďte kryt baterie a jste připraveni.
3.1.4 Baterie EnergyPak Smart Compact
Popis
A baterie EnergyPak
B zásuvka pro dobíjení
C kontrola stavu baterie
Demontáž a montáž
POZNÁMKA: Před vyjmutím baterie EnergyPak vždy nejprve vypněte napájení.
Demontáž baterie EnergyPak
• Přidržte baterii v rámu, abyste se ujistili, že při odemknutí nevypadne.
• Vložte klíč a odemkněte baterii EnergyPak. Baterie EnergyPak se nepatrně vysune.
• Vyklopte baterii a vyjměte ji z kola.
Montáž baterie EnergyPak
• Při montáži baterie EnergyPak postupujte v opačném pořadí než při její demontáži.
• Vložte baterii EnergyPak zpět do držáku. Ujistěte se, že otvory ve spodní části pasují správně.
• Baterii EnergyPak zatlačte v horní části do držáku a ujistěte se, že je řádně zajištěna. Měli byste slyšet cvaknutí při zatlačení baterie do držáku.
• Vyjměte klíč.
3.1.5 Baterie EnergyPak vyjmutí do strany
Popis
A baterie EnergyPak
B zásuvka pro dobíjení
C kontrola stavu baterie
Demontáž a montáž
POZNÁMKA: Před vyjmutím baterie EnergyPak vždy nejprve vypněte napájení.
Demontáž baterie EnergyPak
• Vložte klíč a odemkněte baterii EnergyPak.
• Uvolněte horní část baterie EnergyPak do strany směrem doleva.
• Vyjměte baterii EnergyPak.
Montáž baterie EnergyPak
• Při montáži baterie EnergyPak postupujte v opačném pořadí než při její demontáži.
• Vložte baterii EnergyPak zpět do držáku. Ujistěte se, že otvory ve spodní části pasují správně.
• Baterii EnergyPak zatlačte v horní části do držáku a ujistěte se, že je řádně zajištěna. Měli byste slyšet cvaknutí při zatlačení baterie do držáku.
• Vyjměte klíč.
UPOZORNĚNÍ:
• Používejte pouze odpovídající nabíječku, která byla dodána s elektrokolem nebo autorizovaným prodejcem.
POZNÁMKA:
• V návodu nemusí být vyobrazeny všechny typy nebo verze nabíječek. Další informace k nabíječkám najdete na internetových stránkách www.giant-bicycles.cz a www.liv-cycling.cz v sekci podpora.
• Konkrétní technické specifikace a další podrobnosti najdete na tištěném štítku umístěném na nabíječce.
3.2.1 Nabíječka Smart 4A, 48V, Dual
Chytrá nabíječka 4A je výkonná nabíječka pro naše vysokokapacitní baterie EnergyPak. Chytrá nabíječka nepřetržitě minitoruje vnitřní stav baterie a podle toho upravuje proces nabíjení pro dosažení nejrychlejší rychlosti nabíjení a maximální životnosti baterie.
Popis
A AC zásuvka (110V ~ 240V)
B nabíječka
C 60 % LED indikátor nabití / tlačítko
D 100 % LED indikátor nabití
E adaptér nabíječky
Popis LED diod
A LED indikátor
B tlačítko / LED indikátor
LED barva událost stav
A B červená > zelená > vypnuto zelená > červená > vypnuto sekvence
Automatický test při zapojení baterie (bootování).
A červená svítí Baterie není zapojená.
A zelená bliká (interval 0,5 s) Probíhá nabíjení.
A zelená svítí Nabíjení dokončeno.
A zelená pomalé blikání (interval 1,0 s) Ochrana proti přehřátí při nabíjení baterie.
B žlutá stiskněte tlačítko B
A červená (0,5 s) > vypnuto (1,5 s) sekvence
A červená (0,5 s) > vypnuto (0,5 s) >
červená (0,5 s) > vypnuto (1,5 s) sekvence
Aktivace nabíjení při dlouhodobém uskladnění (60 %).
Problém s nabíjením (ochrana proti přepětí).
Problém s nabíjením (ochrana proti nadměrnému proudu).
červená (0,5 s) > vypnuto (0,5 s) >
A červená (0,5 s) > vypnuto (0,5 s) >
červená (0,5 s) > vypnuto (1,5 s)
sekvence
Problém s nabíjením (ochrana proti přehřátí).
A B červená > zelená > vypnuto
sekvence
červená > zelená > vypnuto
Problém s nabíjením (ochrana proti zkratu).
Pokud se vyskytne problém s nabíjením, zkontrolujte nabíjecí obvod, odpojte zdroj střídavého proudu od nabíječky a po zhasnutí LED diody jej znovu zapojte.
Popis
A AC zásuvka
B nabíječka
C tlačítko
D LED indikátor
E adaptér nabíječky
Popis LED diod
A LED indikátor
B tlačítko
LED barva událost stav
A červená > zelená > vypnuto sekvence
Automatický test při zapojení baterie (bootování).
A červená svítí Baterie není zapojená.
A zelená bliká (interval 0,5 s) Probíhá nabíjení.
A zelená svítí Nabíjení dokončeno.
A zelená pomalé blikání (interval 1,0 s) Ochrana proti přehřátí při nabíjení baterie.
A žlutá stiskněte tlačítko B Aktivace nabíjení při dlouhodobém uskladnění (60 %).
A červená (0,5 s) > vypnutí (1,5 s) sekvence
A červená (0,5 s) > vypnutí (0,5 s) >
červená (0,5 s) > vypnutí (1,5 s) sekvence
Problém s nabíjením (ochrana proti přepětí).
Problém s nabíjením (ochrana proti nadměrnému proudu).
červená (0,5 s) > vypnutí (0,5 s) >
A červená (0,5 s) > vypnutí (0,5 s) >
červená (0,5 s) > vypnutí (1,5 s)
sekvence
A červená > zelená > vypnutí sekvence
Problém s nabíjením (ochrana proti přehřátí).
Problém s nabíjením (ochrana proti zkratu).
Pokud se vyskytne problém s nabíjením, zkontrolujte nabíjecí obvod, odpojte zdroj střídavého proudu od nabíječky a po zhasnutí LED diody jej znovu zapojte.
3.2.3 Nabíječka Smart 6A, 36V, Single
Popis
A AC zásuvka
B nabíječka
C tlačítko / LED indikátor
D LED indikátor
E adaptér nabíječky
Popis LED diod
A LED indikátor
B tlačítko / LED indikátor
LED barva událost stav
A B červená > zelená > vypnuto zelená > červená > vypnuto sekvence
Automatický test při zapojení baterie (bootování).
A červená svítí Baterie není zapojená.
A zelená bliká (interval 0,5 s) Probíhá nabíjení.
A zelená svítí Nabíjení dokončeno.
A zelená pomalé blikání (interval 1,0 s)
Ochrana proti přehřátí při nabíjení baterie.
B žlutá stiskněte tlačítko B Aktivace nabíjení při dlouhodobém uskladnění (60 %).
A červená (0,5 s) > vypnuto (1,5 s) sekvence
A červená (0,5 s) > vypnuto (0,5 s) >
červená (0,5 s) > vypnuto (1,5 s) sekvence
červená (0,5 s) > vypnuto (0,5 s) >
A
červená (0,5 s) > vypnuto (0,5 s) >
červená (0,5 s) > vypnuto (1,5 s) sekvence
červená (0,5 s) > vypnuto (0,5 s) >
červená (0,5 s) > vypnuto (0,5 s) >
A
červená (0,5 s) > vypnuto (0,5 s) >
červená (0,5 s) > vypnuto (1,5 s)
sekvence
Problém s nabíjením (ochrana proti přepětí).
Problém s nabíjením (ochrana proti nadměrnému proudu).
Problém s nabíjením (ochrana proti přehřátí).
Problém s nabíjením (ochrana proti zkratu).
Pokud se vyskytne problém s nabíjením, zkontrolujte nabíjecí obvod, odpojte zdroj střídavého proudu od nabíječky a po zhasnutí LED diody jej znovu zapojte.
Popis
A AC zásuvka
B nabíječka
C tlačítko
D LED indikátor
E adaptér nabíječky
Popis LED diod
A LED indikátor
B tlačítko
LED barva událost stav
A červená > zelená > vypnuto sekvence
Automatický test při zapojení baterie (bootování).
Aktivace nabíjení při dlouhodobém uskladnění (60 %).
Problém s nabíjením (ochrana proti přepětí).
Problém s nabíjením (ochrana proti nadměrnému proudu).
Problém s nabíjením (ochrana proti přehřátí).
Problém s nabíjením (ochrana proti zkratu).
Pokud se vyskytne problém s nabíjením, zkontrolujte nabíjecí obvod, odpojte zdroj střídavého proudu od nabíječky a po zhasnutí LED diody jej znovu zapojte.

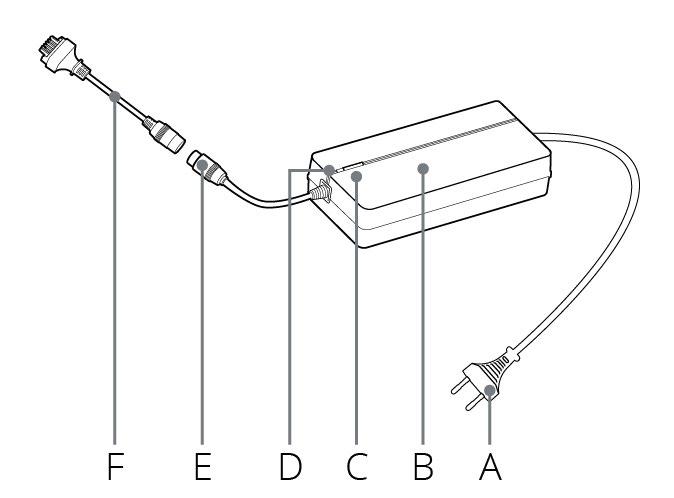

3.2.5 Nabíječka Smart Compact
Popis
A AC zásuvka
B nabíječka
C tlačítko
D LED indikátor
E zástrčka nabíječky
F adaptér nabíječky

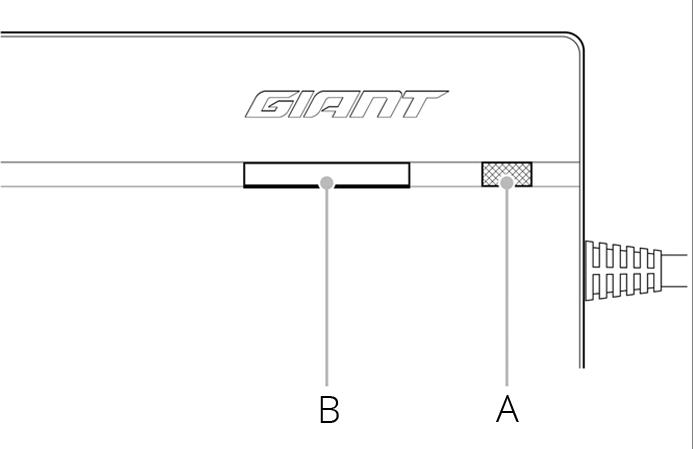

Popis LED diod
A LED indikátor
B tlačítko
režim tlačítko / LED barva událost stav
všechny A červená > zelená > problikává
Automatický test při zapojení baterie (bootování).
všechny A červená svítí Baterie není zapojená.
běžné nabíjení (100 %) A zelená bliká (interval 0,5 s) Probíhá nabíjení.
běžné nabíjení (100 %) A zelená bliká (interval 1 s) Teplota baterie. Překročen časový limit.
běžné nabíjení (100 %) A zelená svítí Baterie je nabitá.
B – stiskněte tlačítko
Aktivace nabíjení při dlouhodobém uskladnění (60 %).
nabíjení při uskladnění (60 %) A žlutá bliká (interval 0,5 s) Probíhá nabíjení.
nabíjení při uskladnění (60 %)
nabíjení při uskladnění (60 %)
A žlutá bliká (interval 1 s) Teplota baterie. Překročen časový limit.
A žlutá svítí Baterie je nabitá.
všechny A červená bliká (podle schéma v intervalu 0,5 s až 1,5 s)
Problém s nabíjením.
3.2.6 Nabíječka Fast 3A/4A, 36V
Popis
A AC zásuvka
B nabíječka
C tlačítko
D LED indikátor
Popis LED diod
A LED indikátor
LED barva událost stav
A červená svítí Automatický test při zapojení baterie (bootování).
A červená bliká Problém s nabíjením.
A zelená svítí Baterie není zapojená. / Baterie je nabitá.
UPOZORNĚNÍ:
• Před zapojením se vždy ujistěte se, že konektor zasouváte správným směrem do správné pozice zásuvky (viz fotografie).
• Baterii EnergyPak dobíjejte při pokojové teplotě (±20 °C nebo 68 °F).
• Nabíjení při teplotě pod 0 °C nebo nad 40 °C (32 °F~104 °F) může vést k nedostatečnému nabíjení a může poškodit životnost dobíjecích cyklů baterie.
• Ujistěte se, že se kolo nehýbe a že je při nabíjení baterie, která je umístěná na kole, stabilní.
• Na kolo nesedejte, s kolem nehýbejte a neotáčejte klikami, je-li nabíječka připojená ke kolu.
Dobíjení baterie EnergyPak
Baterie EnergyPak bez demontáže
Zahájení dobíjení

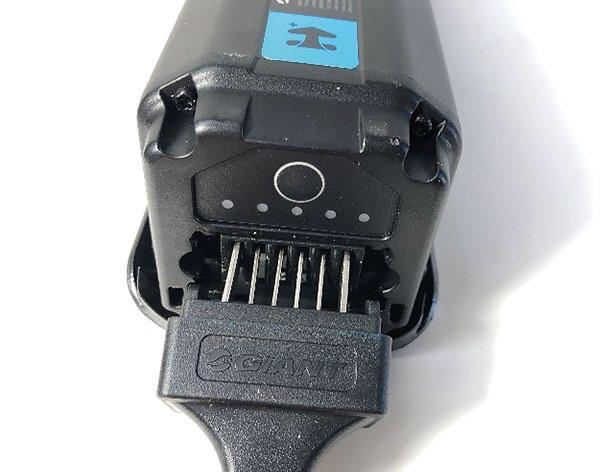

• Nabíječku připojte k baterii EnergyPak.
• Nabíječku připojte k síti.
• Spustí se proces dobíjení.
Ukončení dobíjení
• Nabíječku odpojte nejdříve ze sítě.
• Nabíječku odpojte z baterie EnergyPak.
Demontovaná baterie EnergyPak
Zahájení dobíjení
• Demontujte baterii EnergyPak z kola.
• Nabíječku připojte k baterii EnergyPak.
• Nabíječku připojte k síti.
• Spustí se proces dobíjení.
Ukončení dobíjení
• Nabíječku odpojte nejdříve ze sítě.
• Nabíječku odpojte z baterie EnergyPak.
• Namontujte baterii EnergyPak zpět na kolo.
INFORMACE:
• LED indikátory na nabíječce zobrazují stav procesu nabíjení.
• LED indikátor na baterii EnergyPak zobrazuje aktuální stupeň nabití baterie.
• Proces nabíjení může být kdykoli přerušen nebo zastaven.
POZNÁMKA: Odpojte nabíječku od baterie EnergyPak a ze sítě, je-li baterie EnergyPak plně nabitá.
EnergyPak Smart InTube 36V
chytré nabíjení
režim skladování (60 %)
EnergyPak Smart Integrovaná 36V
chytré nabíjení
režim skladování (60 %)
EnergyPak Smart Integrovaná 36V / 48V
chytré nabíjení
režim skladování (60 %)
EnergyPak Smart Compact 36V
chytré nabíjení
režim skladování (60 %)
kapacita 250 Wh
nabíječka 4A 6A
0~60 % 1:20 h 1:20 h
nabíjení 0~80 % 2:00 h 2:00 h
0~100 % 3:30 h 3:30 h
EnergyPak vyjmutí ze strany 36V
kapacita 250 Wh
nabíječka 6A 4A
0~60 % 1:20 h 1:20 h
nabíjení 0~80 % 2:00 h 2:00 h
0~100 % 3:30 h 3:30 h
chytré nabíjení ·
režim skladování (60 %) ·
EnergyPak vyjmutí ze strany 36V
kapacita 500 Wh 400 Wh
střídavé napětí 100 V 200~240 V 100 V 200~240 V 0~80 % 3:40 h 2:45 h 3:00 h 2:00 h 0~100 % 7:20 h 5:00 h 6:00 h 4:30 h
chytré nabíjení – –
režim skladování (60 %) – –
chytré nabíjení
režim skladování (60 %)
3.3 Ovládání
3.3.1 RideControl Ergo
Řada RideControl Ergo poskytuje ergonomické uspořádání se snadno přístupnými ovládacími prvky včetně zapnutí a vypnutí, stupeň asistence, funkce Smart Assist, asistence při chůzi a osvětlení. Vizuální zpětná vazba pochází z jasných LED indikátorů nebo obrazovky, jako je tomu u RideDash EVO. Spojte aplikaci RideControl ve vašem telefonu s elektrokolem a přidejte ještě více možností, které se neustále rozšiřují a vylepšují díky aktualizacím.
RideControl ONE ANT+
Q zapnutí / vypnutí
R stupeň asistence (nahoru/dolů)
S osvětlení a všeobecné údaje
T asistence při chůzi
G indikátor asistence výkonu (5 LED diod)
H kontrolka osvětlení
J kontrolky nabití baterie EnergyPak (5 LED diod)
L indikátor hlášení chyb

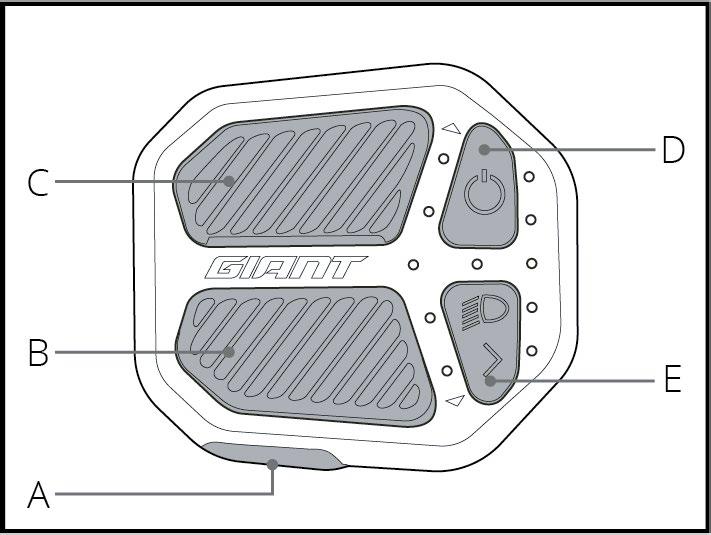

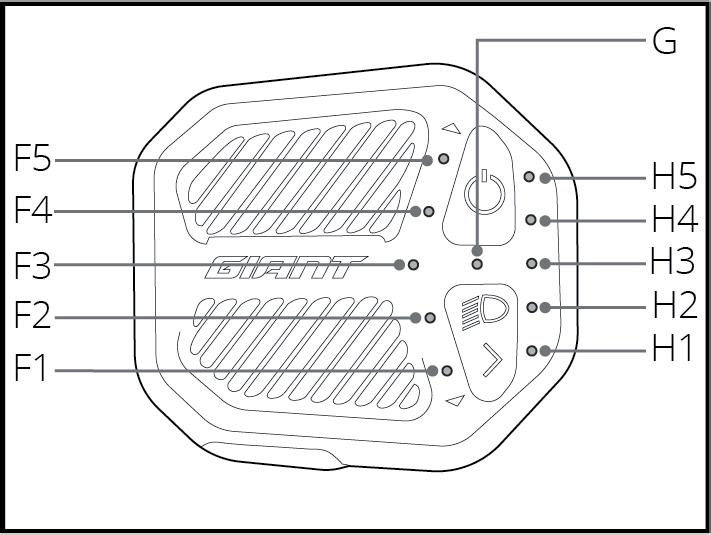

RideControl Ergo
A asistence při chůzi
B stupeň asistence dolů
C stupeň asistence nahoru
D zapnutí / vypnutí
E osvětlení / informace
F kontrola asistence výkonu (5 LED diod)
G kontrolka osvětlení (bílá) / indikátor hlášení chyb (červená)
H indikátor nabití baterie EnergyPak (5 LED diod)
Zapínání a vypínání
• Stiskněte tlačítko ON/OFF (D), abyste zapnuli systém.
• Stiskněte a podržte tlačítko ON/OFF (D) po dobu alespoň jedné sekundy a půl. Tlačítko uvolněte a systém se vypne.
• Při vypnutí kola třikrát zabliká LED kontrolka osvětlení (G).
Asistence výkonu
Smart Assist (AUTO): Motor SyncDrive automaticky přizpůsobuje výstupní výkon okolnostem, aby optimalizoval jízdní komfort a dojezd.
• Při aktivaci funkce Smart Assist stiskněte a podržte po dobu 2 sekund tlačítko stupeň asistence nahoru (C) nebo stupeň asistence dolů (B).
• Pokud je funkce Smart Assist aktivní, svítí pouze střední LED dioda (F3) indikátoru asistence výkonu.
• Pokud je připojený displej RideDash, na displeji se stupeň asistence Smart Assist zobrazí nápisem ‘AUTO’.
• Stisknutím tlačítka stupeň asistence nahoru (C) nebo stupeň asistence dolů (B) se vrátíte k manuální volbě stupně asistence výkonu.
INFORMACE: Režim Smart Assist není k dispozici u všech modelů.
Stupeň asistence 1 až 5: Manuálně zvolte stupeň asistence výkonu.
• Při manuální změně stupně asistence výkonu stiskněte tlačítko stupeň asistence nahoru (C) nebo stupeň asistence dolů (B).
• Indikátory stupně asistence výkonu (F1 až F5) zobrazují svícením zvolený stupeň zespodu směrem nahoru.
• Indikátor F1 označuje stupeň s nejnižší asistencí výkonu, ale s největším dojezdem (stupeň ECO).
• Indikátor F5 označuje stupeň s nejvyšší asistencí výkonu, ale s největší spotřebou energie (stupeň POWER).
Vypnutí asistence výkonu:
Pro jízdu bez asistence výkonu, ale s funkčními indikátory, computerem a osvětlením.
• Stiskněte tlačítko stupeň asistence dolů (B), dokud nezhasnou všechny LED diody indikátoru asistence výkonu (F).
• Pomocný motor je vypnutý.
• Všechny ostatní funkce systému zůstávají funkční.
Asistence při chůzi
Funkce asistence při chůzi vám pomáhá s kolem při chůzi a funguje pouze, pokud je okamžitá rychlost nižší než 6 km/h (4 mph). Asistent při chůzi funguje nejlépe při zařazeném nejlehčím převodu, tj. s nejmenším převodníkem vepředu a největším pastorkem vzadu.
INFORMACE: Funkce asistence při chůzi není v některých zemích z důvodu místních předpisů k dispozici.
• Stiskněte tlačítko funkce Asistence při chůzi (A), abyste uvedli funkci Asistence při chůzi do pohotovostního režimu.
• Indikátor asistence výkonu (F) se rozsvítí v sekvenci (tam a zpět).
• Stiskněte do 3 sekund tlačítko stupně asistence výkonu směrem nahoru (C). Aktivuje se funkce Asistence při chůzi.
• Uvolněte tlačítko stupně asistence výkonu směrem nahoru (C), abyste funkci zastavili nebo přerušili. Stisknete-li tlačítko do 3 sekund, funkci opět aktivujete.
• Stiskněte jakékoli jiné tlačítko na ovládání RideControl a systém se vrátí do běžného jízdního režimu.
INFORMACE: Pokud do 3 sekund od stisknutí tlačítka funkce Asistence při chůzi (A) nedojde k žádné aktivitě, systém se vrátí do běžného jízdního režimu.
Osvětlení
• Stiskněte a podržte po dobu 2 sekund tlačítko osvětlení (E) za účelem zapnutí nebo vypnutí osvětlení.
• Rozsvítí se kontrolka osvětlení (G).
• U S-Pedelecs kol (vysokorychlostní elektrokola) světla na kole nelze vypnout. Tlačítko (E) přepíná mezi potkávacím a dálkovým světlem.
• Při zapnutí osvětlení na kole bude podsvícení displeje RideDash EVO ztlumeno.
Indikace stavu baterie
Stav baterie EnergyPak se zobrazuje prostřednictvím indikátorů nabití baterie LED diod (H1 až H5). Každá LED dioda představuje 20 % kapacity baterie EnergyPak.
• Je-li nabití baterie nižší než 10 %, zabarvení spodní LED diody (H1) se změní z bílé na oranžovou.
• Je-li nabití baterie nižší než 3 %, spodní LED dioda (H1) bliká oranžově. Systém se přepne do nejnižšího stupně asistence výkonu.
• Je-li nabití baterie nižší než 1 %, asistence výkonu se vypne. Systém osvětlení zůstane funkční po dobu nejméně 2 hodin.
Tlačítko informace
Tlačítko osvětlení / informace (E) se používá k ovládání různých funkcí obrazovky, pokud je k systému připojen computer RideDash nebo jiný kompatibilní cyklistický computer. Konkrétní funkce jsou závislé na připojeném zařízení.
Hlašení události
V případě systémové události ovládání RideControl zobrazí hlášení události. U většiny hlášení události dojde k vypnutí asistence výkonu. Kontrolka osvětlení (G) bude blikat červeně spolu s jednou LED diodou indikátoru asistence výkonu (F1 až F5) coby kontrolkou hlášení události.
Popis události:
• F5: problém s přehříváním
• F4: –
• F3: problém se senzorem rychlosti
• F2: problém s motorem
• F1: problém s baterií
Rychlé kroky řešení problému:
1. Poznamenejte si, který indikátor úrovně asistence bliká (F1 až F5).
4. Pokud je to možné, jakoukoli jednoduchou a zjevnou příčinu vyřešte (např. opakujte vložení nesprávně vložené baterie).
5. Systém znovu zapněte.
Pokud je problém vyřešen:
• Můžete pokračovat v běžném používání kola.
• Naplánujte servisní prohlídku u autorizovaného prodejce.
Pokud se problém opakuje:
• Opakujte krok 1 až 5.
Pokud problém přetrvává:
• Přestaňte jezdit na kole.
• Kontaktujte autorizovaného prodejce Giant nebo Liv kvůli diagnostice a servisu kola.
3.3.2 RideControl Ergo 2

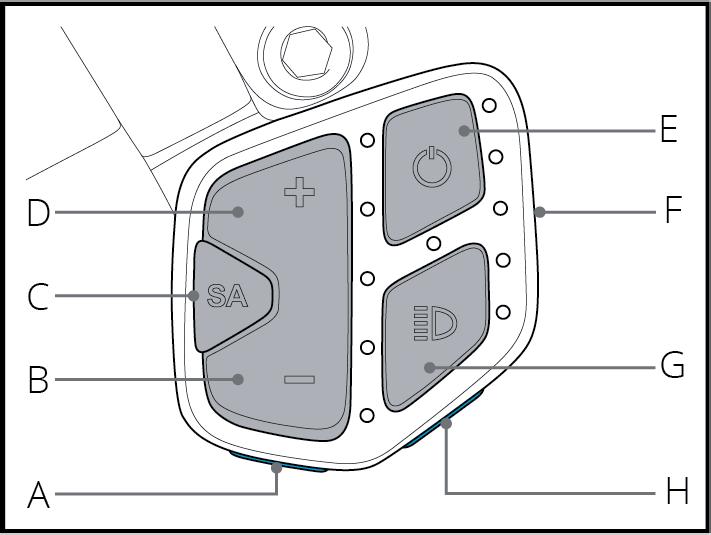

Řada RideControl Ergo 2 poskytuje ergonomické uspořádání se snadno přístupnými ovládacími prvky včetně zapnutí a vypnutí, stupeň asistence, funkce Smart Assist, asistence při chůzi, osvětlení a USB-C nabíjecí port, který umožňuje pohodlné nabíjení. Vizuální zpětná vazba pochází z jasných LED indikátorů nebo obrazovky, jako je tomu u RideDash EVO. Spojte aplikaci
RideControl ve vašem telefonu s elektrokolem a přidejte ještě více možností, které se neustále rozšiřují a vylepšují díky aktualizacím.
• Stiskněte tlačítko ON/OFF (E), abyste zapnuli systém.
• Stiskněte a podržte tlačítko ON/OFF (E) po dobu alespoň jedné sekundy a půl. Tlačítko uvolněte a systém se vypne.
• Při vypnutí kola třikrát zabliká LED kontrolka osvětlení (J).
Asistence výkonu
Smart Assist (AUTO):
Motor SyncDrive automaticky přizpůsobuje výstupní výkon okolnostem, aby optimalizoval jízdní komfort a dojezd.
Použití kola
• Při aktivaci funkce Smart Assist stiskněte tlačítko Smart Assist (C).
• Pokud je funkce Smart Assist aktivní, svítí pouze střední LED dioda (I3) indikátoru asistence výkonu.
• Pokud je připojený displej RideDash, na displeji se stupeň asistence Smart Assist zobrazí nápisem ‘AUTO’.
• Stisknutím tlačítka stupeň asistence nahoru (D) nebo stupeň asistence dolů (B) se vrátíte k manuální volbě stupně asistence výkonu.
INFORMACE: Režim Smart Assist není k dispozici u všech modelů.
Stupeň asistence 1 až 5: Manuálně zvolte stupeň asistence výkonu.
• Při manuální změně stupně asistence výkonu stiskněte tlačítko stupeň asistence nahoru (D) nebo stupeň asistence dolů (B).

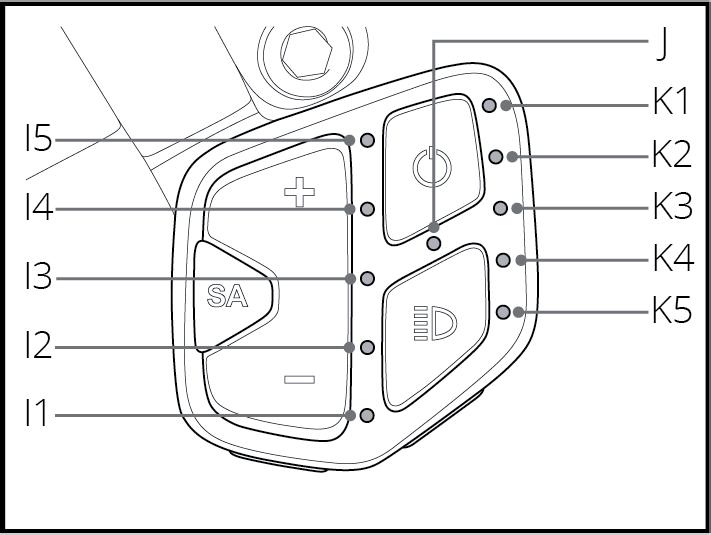

• Indikátory stupně asistence výkonu (I1 až I5) zobrazují svícením zvolený stupeň zespodu směrem nahoru.
• Indikátor I1 označuje stupeň s nejnižší asistencí výkonu, ale s největším dojezdem (stupeň ECO).
• Indikátor I5 označuje stupeň s nejvyšší asistencí výkonu, ale s největší spotřebou energie (stupeň POWER).
Vypnutí asistence výkonu:
Pro jízdu bez asistence výkonu, ale s funkčními indikátory, computerem a osvětlením.
• Stiskněte tlačítko stupeň asistence dolů (D), dokud nezhasnou všechny LED diody indikátoru asistence výkonu (I).
• Pomocný motor je vypnutý.
• Všechny ostatní funkce systému zůstávají funkční.
Asistence při chůzi
Funkce asistence při chůzi vám pomáhá s kolem při chůzi a funguje pouze, pokud je okamžitá rychlost nižší než 6 km/h (4 mph). Asistent při chůzi funguje nejlépe při zařazeném nejlehčím převodu, tj. s nejmenším převodníkem vepředu a největším pastorkem vzadu.
INFORMACE: Funkce asistence při chůzi není v některých zemích z důvodu místních předpisů k dispozici.
• Stiskněte tlačítko funkce Asistence při chůzi (H), abyste uvedli funkci Asistence při chůzi do pohotovostního režimu.
• Indikátor asistence výkonu (I) se rozsvítí v sekvenci (tam a zpět).
• Stiskněte do 3 sekund tlačítko stupně asistence výkonu směrem nahoru (D). Aktivuje se funkce Asistence při chůzi.
• Uvolněte tlačítko stupně asistence výkonu směrem nahoru (D), abyste funkci zastavili nebo přerušili. Stisknete-li tlačítko do 3 sekund, funkci opět aktivujete.
• Stiskněte jakékoli jiné tlačítko na ovládání RideControl a systém se vrátí do běžného jízdního režimu.
INFORMACE: Pokud do 3 sekund od stisknutí tlačítka funkce Asistence při chůzi (H) nedojde k žádné aktivitě, systém se vrátí do běžného jízdního režimu.
Osvětlení
• Stiskněte a podržte po dobu 2 sekund tlačítko osvětlení (G) za účelem zapnutí nebo vypnutí osvětlení.
• Rozsvítí se kontrolka osvětlení (J).
• U S-Pedelecs kol (vysokorychlostní elektrokola) světla na kole nelze vypnout. Tlačítko (G) přepíná mezi potkávacím a dálkovým světlem.
• Stisknutím tlačítka osvětlení (G) přepnete režim podsvícení displeje RideDash EVO na OFF / jasné / tlumené.
Indikace stavu baterie
Stav baterie EnergyPak se zobrazuje prostřednictvím indikátorů nabití baterie LED diod (K1 až K5). Každá LED dioda představuje 20 % kapacity baterie EnergyPak.
• Je-li nabití baterie nižší než 10 %, zabarvení spodní LED diody (K5) se změní z bílé na oranžovou.
• Je-li nabití baterie nižší než 3 %, spodní LED dioda (K5) bliká oranžově. Systém se přepne do nejnižšího stupně asistence výkonu.
• Je-li nabití baterie nižší než 1 %, asistence výkonu se vypne. Systém osvětlení zůstane funkční po dobu nejméně 2 hodin.
Tlačítko informace
Tlačítko informace (A) se používá k ovládání různých funkcí obrazovky, pokud je k systému připojen computer RideDash nebo jiný kompatibilní cyklistický computer. Konkrétní funkce jsou závislé na připojeném zařízení.
USB-C konektor
USB-C konektor (F) lze použít k napájení nebo nabíjení externího zařízení jako smartphone, světlo na kolo nebo computer na kolo.
• Chcete-li získat přístup ke konektoru USB-C, zvedněte nehtem kryt. K připojení použijte odpovídající kabel pro vaše zařízení (není součástí dodávky).
• Konektor je pouze napájecí zásuvkou (5 V / 1,5 A). Nelze jej použít pro přenos dat.
UPOZORNĚNÍ:
• Nepoužívejte USB-C konektor v mokru nebo ve vlhkém prostředí.
• Zajistěte, aby do konektoru USB-C nevnikly žádné kapaliny, bláto nebo nečistoty.
• Nepoužíváte-li USB-C konektor, vždy řádně uzavřete kryt konektoru.
Hlašení události
V případě systémové události ovládání RideControl zobrazí hlášení události. U většiny hlášení události dojde k vypnutí asistence výkonu. Kontrolka osvětlení (J) bude blikat červeně spolu s jednou LED diodou indikátoru asistence výkonu (I1 až I5) coby kontrolkou hlášení události.
Popis události:
• I5: problém s přehříváním
• I4: –
• I3: problém se senzorem rychlosti
• I2: problém s motorem
• I1: problém s baterií
Rychlé kroky řešení problému:
1. Poznamenejte si, který indikátor úrovně asistence bliká (I1 až I5).
4. Pokud je to možné, jakoukoli jednoduchou a zjevnou příčinu vyřešte (např. opakujte vložení nesprávně vložené baterie).
5. Systém znovu zapněte.
Pokud je problém vyřešen:
• Můžete pokračovat v běžném používání kola.
• Naplánujte servisní prohlídku u autorizovaného prodejce.
Pokud se problém opakuje:
• Opakujte krok 1 až 5.
Pokud problém přetrvává:
• Přestaňte jezdit na kole.
• Kontaktujte autorizovaného prodejce Giant nebo Liv kvůli diagnostice a servisu kola.

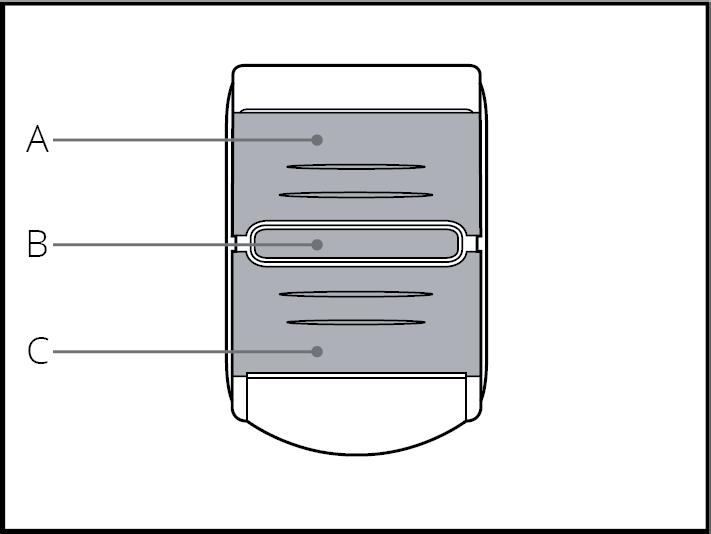

3.3.3 RideControl Ergo 3

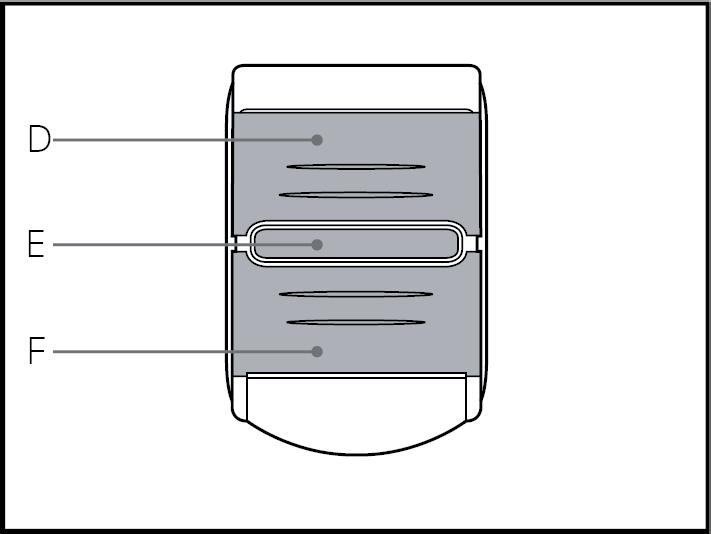

Aktualizovaný systém ovládání RideControl Ergo 3 tvoří vzhledově jednoduchá tlačítka, která lze integrovat s gripy na řídítkách. Ovládání RideControl Ergo 3 na levé polovině řídítek ovládá stupně asistence výkonu a režim asistence při chůzi. Volitelné druhé ovládání RideControl Ergo 3 se montuje na pravou polovinu řídítek a lze jím ovládat například osvětlení, funkce Smart Assist nebo funkce displeje RideDash EVO. Funkce lze nastavit pomocí aplikace RideControl (verze 1.8.1 a vyšší).
A stupeň asistence nahoru
B asistence při chůzi
C stupeň asistence dolů
D osvětlení
E Smart Assist
F informace
levé ovládání pravé ovládání
INFORMACE: Ovládání RideControl Ergo 3 by mělo být instalováno spolu s ovládáním RideControl Go.
Asistence výkonu
Smart Assist (AUTO): Motor SyncDrive automaticky přizpůsobuje výstupní výkon okolnostem, aby optimalizoval jízdní komfort a dojezd.
• Při aktivaci funkce Smart Assist stiskněte a podržte po dobu 3 sekund tlačítko Smart Assist (E) nebo tlačítko stupeň asistence nahoru (A) nebo stupeň asistence dolů (C).
INFORMACE: Režim Smart Assist není k dispozici u všech modelů. Použití kola
Stupeň asistence 1 až 5: Manuálně zvolte stupeň asistence výkonu.
• Při manuální změně stupně asistence výkonu stiskněte tlačítko stupeň asistence nahoru (A) nebo stupeň asistence dolů (C).
Asistence při chůzi
Funkce asistence při chůzi vám pomáhá s kolem při chůzi a funguje pouze, pokud je okamžitá rychlost nižší než 6 km/h (4 mph). Asistent při chůzi funguje nejlépe při zařazeném nejlehčím převodu, tj. s nejmenším převodníkem vepředu a největším pastorkem vzadu.
INFORMACE: Funkce asistence při chůzi není v některých zemích z důvodu místních předpisů k dispozici.
• Stiskněte tlačítko funkce Asistence při chůzi (B), abyste uvedli funkci Asistence při chůzi do pohotovostního režimu.
• LED diody (B1 až B5) na ovládání RideControl GO blikají bíle.
• Stiskněte do 3 sekund tlačítko stupně asistence výkonu směrem nahoru (A). Aktivuje se funkce Asistence při chůzi.
• Uvolněte tlačítko stupně asistence výkonu směrem nahoru (A), abyste funkci zastavili nebo přerušili. Stisknete-li tlačítko do 3 sekund, funkci opět aktivujete.
• Stiskněte jakékoli jiné tlačítko na ovládání RideControl Ergo 3 a systém se vrátí do běžného jízdního režimu.
INFORMACE: Pokud do 3 sekund od stisknutí tlačítka funkce Asistence při chůzi (B) nedojde k žádné aktivitě, systém se vrátí do běžného jízdního režimu.
Osvětlení
• Stiskněte tlačítko osvětlení (D) za účelem zapnutí nebo vypnutí osvětlení.
• Při zapnutí osvětlení na kole bude podsvícení displeje RideDash EVO ztlumeno.
• U S-Pedelecs kol (vysokorychlostní elektrokola) světla na kole nelze vypnout. Tlačítko (G) přepíná mezi potkávacím a dálkovým světlem.
Tlačítko informace
Tlačítko informace (F) se používá k ovládání různých funkcí obrazovky, pokud je k systému připojen computer RideDash nebo jiný kompatibilní cyklistický computer. Konkrétní funkce jsou závislé na připojeném zařízení.
3.3.4
RideControl Dash

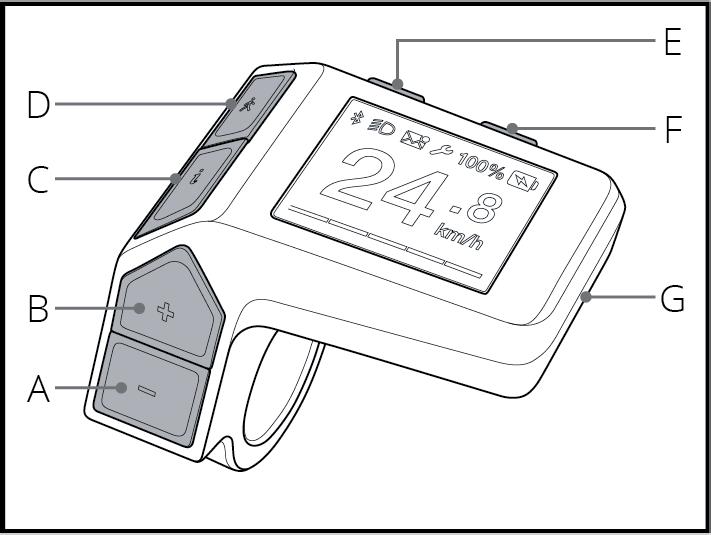

RideControl Dash je dálkové ovládání s integrovaným barevným displejem, který zobrazuje rozsáhlé informace o kole a jízdě z baterie EnergyPak, motoru SyncDrive, senzorů, světel a dalších připojených elektronických součástí. Díky ergonomickému umístění na levé rukojeti řídítek nabízí mnoho funkcí dálkových ovládání RideControl Ergo a RideDash EVO v jedné kompaktní jednotce.
A stupeň asistence dolů
B stupeň asistence nahoru
C informace
D asistence při chůzi
E zapnutí / vypnutí
F osvětlení / podsvícení displeje
G USB-C konektor
H stavový řádek
I datové pole
J indikátor asistence výkonu
1 bezdrátové spojení
2 kontrolka osvětlení
3 oznámení z telefonu
4 servis
5 stav baterie
INFORMACE: Funkce asistence při chůzi není v některých zemích z důvodu místních předpisů k dispozici.
Zapínání a vypínání
• Stiskněte tlačítko ON/OFF (E), abyste zapnuli systém.
• Stiskněte a podržte tačítko ON/OFF (E) po dobu 2 sekund. Systém se vypne.
Asistence výkonu
Smart Assist (AUTO):
Motor SyncDrive automaticky přizpůsobuje výstupní výkon okolnostem, aby optimalizoval jízdní komfort a dojezd.
• Při aktivaci funkce Smart Assist stiskněte současně a podržte po dobu 2 sekund tlačítka stupeň asistence nahoru (B) a stupeň asistence dolů (A).
Použití kola
Manuálně zvolte stupeň asistence výkonu.
• Při manuální změně stupně asistence výkonu stiskněte tlačítko stupeň asistence nahoru (B) nebo stupeň asistence dolů (A).
• Indikátor stupně asistence výkonu (J) zobrazuje zvolený stupeň asistence.
Na displeji se po dobu 2 sekund zobrazí popis nového stupně asistence výkonu a odhadovaný zbývající dojezd. Poté se vrátí displej jízdy s aktualizovaným indikátorem asistence výkonu.
Displej

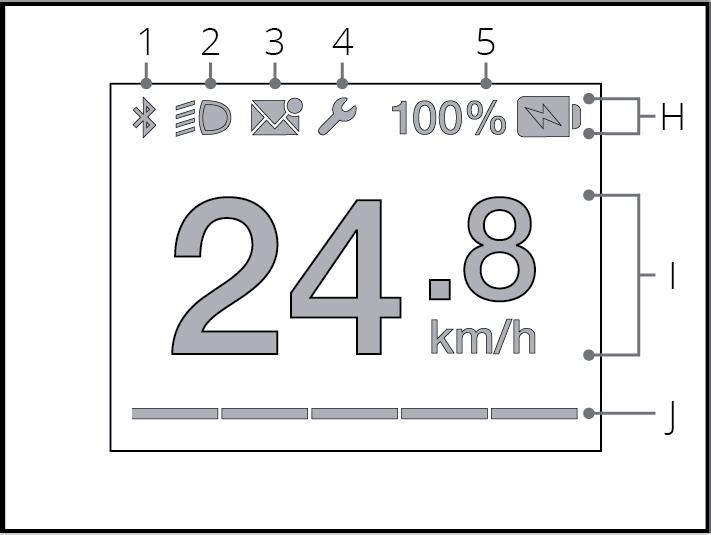

Stavový řádek
Stavový řádek (H) vždy zobrazuje stav baterie (5). Další ikony (1 až 4) se objeví, jsou-li dané funkce aktivní.
1. Bezdrátové připojení: Indikuje aktivní bezdrátové připojení mezi elektrokolem a chytrým telefonem s aplikací RideControl.
2. Stav osvětlení: Ikona osvětlení informuje, že světla na kole jsou zapnutá.
3. Oznámení: Indikuje, že v telefonu jsou nové nebo nepřečtené zprávy. Pouze s pomocí aplikace RideControl.
4. Indikátor servisu: Indikátor servisu (ikona klíče) se zobrazí, pokud je potřeba pravidelná technická údržba nebo pokud došlo k systémové události (poruše).
5. Indikátor stavu baterie: Indikátor stavu baterie zobrazuje aktuální stupeň nabití baterie EnergyPak od 100 do 0 %.
• Je-li nabití baterie nižší než 3 %, ikona baterie začne blikat. Systém se přepne do nejnižšího stupně asistence výkonu.
• Je-li nabití baterie nižší než 1 %, ikona baterie bliká. Asistence výkonu se vypne. Systém osvětlení zůstane funkční po dobu nejméně 2 hodin.
INFORMACE: Některé funkce aplikace RideControl a funkce uvedené v této příručce nemusí být v tuto chvíli k dispozici. Kompatibilita a dostupné funkce se mohou lišit v závislosti na verzi aplikace, modelu elektrokola, verzi hardwaru/firmwaru součásti kola, specifikacích telefonu, operačním systému atd.
Datové pole
Displej má jedno datové pole (I) pro zobrazení vybraných informací.
Možnosti zobrazení datového pole:
• SPEED: okamžitá rychlost jízdy (výchozí)
• RANGE: odhadovaný zbývající dojezd s aktuálním stupněm asistence výkonu*
• ODO: celková vzdálenost od prvního použití
• DISTANCE: vzdálenost ujetá od posledního vynulování
• TRIP TIME: čas jízdy od posledního vynulování
• AVG SPEED: průměrná rychlost od posledního vynulování
• MAX SPEED: maximální rychlost od posledního vynulování
• CADENCE: okamžitá kadence šlapání v ot/min (otáčky za minutu)
INFORMACE: Skutečnou dojezdovou vzdálenost mohou ovlivnit různé okolnosti v průběhu jízdy, například profil terénu nebo síla a směr větru.
• Stisknutím tlačítka informace (C) přejdete do jiného datového pole. Na displeji se po dobu 2 sekund zobrazí popis nového pole a následně se computer do nového pole přepne.
Indikátor stupně asistence
Indikátor stupně asistence (J) zobrazuje aktuálně zvolený stupeň asistence v podobě řady 5 pruhů, které se mohou barevně lišit.
Stupně asistence výkonu
• OFF
• ECO
• TOUR
• ACTIVE
• SPORT
• POWER
• SMART ASSIST (AUTO)
INFORMACE: Dostupnost stupňů asistence a poměr výkonu k danému stupni jsou závislé na typu motoru SyncDrive a továrním nastavení systému.
Asistence při chůzi
Funkce asistence při chůzi vám pomáhá s kolem při chůzi a funguje pouze, pokud je okamžitá rychlost nižší než 6 km/h (4 mph). Asistent při chůzi funguje nejlépe při zařazeném nejlehčím převodu, tj. s nejmenším převodníkem vepředu a největším pastorkem vzadu.
• Stiskněte tlačítko funkce Asistence při chůzi (D), abyste uvedli funkci Asistence při chůzi do pohotovostního režimu.
• Stiskněte do 3 sekund tlačítko stupně asistence výkonu směrem nahoru (B). Aktivuje se funkce Asistence při chůzi.
• Uvolněte tlačítko stupně asistence výkonu směrem nahoru (B), abyste funkci zastavili nebo přerušili. Stisknete-li tlačítko do 3 sekund, funkci opět aktivujete.
• Stiskněte jakékoli jiné tlačítko a systém se vrátí do běžného jízdního režimu.
INFORMACE: Pokud do 3 sekund od stisknutí tlačítka funkce Asistence při chůzi nedojde k žádné aktivitě, systém se vrátí do běžného jízdního režimu.
Osvětlení a jas obrazovky
• Stiskněte a podržte po dobu 2 sekund tlačítko osvětlení / podsvícení displeje (F), abyste zapnuli nebo vypnuli osvětlení kola.
• Rozsvítí se kontrolka osvětlení (2).
• Opakovaným stiskem tlačítka osvětlení (F) změníte jas obrazovky (nízký / střední / vysoký).
USB-C konektor
USB-C konektor (G) lze použít k napájení nebo nabíjení (5 V / 1,5 A) externího zařízení jako smartphone, světlo na kolo nebo computer na kolo.
• Chcete-li získat přístup ke konektoru USB-C, zatáhněte za roh a zvedněte kryt.
• K připojení použijte odpovídající kabel pro vaše zařízení (není součástí dodávky).
• Nepoužíváte-li USB-C konektor, vždy řádně uzavřete kryt konektoru.
UPOZORNĚNÍ:
• Konektor je pouze napájecí zásuvkou. Nelze jej použít pro přenos dat.
• Nepoužívejte USB-C konektor v mokru nebo ve vlhkém prostředí.
• Zajistěte, aby do konektoru USB-C nevnikly žádné kapaliny, bláto nebo nečistoty.
Nastavení
Změna systému jednotek zobrazení (metrický/imperiální):
• Stiskněte a podržte tlačítko informace (C) po dobu 5 sekund.
Vynulování dílčích datových polí:
• Chcete-li vynulovat funkce DIST, TRIP a AVG SPD:
• Stiskněte současně a podržte po dobu 3 sekund tlačítka stupeň asistence nahoru (B) a stupeň asistence dolů (A).
• Chcete-li vynulovat funkci MAX SPD:
• Přejděte na datové pole MAX SPD.
• Stiskněte současně a podržte po dobu 3 sekund tlačítka stupeň asistence nahoru (B) a stupeň asistence dolů (A).
Hlašení události
V případě systémové události se na displeji zobrazí varovná obrazovka s hlášením události:
• Varovná obrazovka se zobrazí na 2 sekundy.
• Popis události se zobrazí na 5 sekund.
• Po varovné obrazovce se systém vrátí do běžného jízdního režimu a ve stavovém řádku se zobrazí ikona servisu.
4. Pokud je to možné, jakoukoli jednoduchou a zjevnou příčinu vyřešte (např. opakujte vložení nesprávně vložené baterie).
Systém znovu zapněte. Pokud je problém vyřešen:
• Můžete pokračovat v běžném používání kola.
• Naplánujte servisní prohlídku u autorizovaného prodejce.
Pokud se problém opakuje:
• Opakujte krok 1 až 4.
Pokud problém přetrvává:
• Přestaňte jezdit na kole.
• Kontaktujte autorizovaného prodejce Giant nebo Liv kvůli diagnostice a servisu kola.
3.3.5 RideControl Go

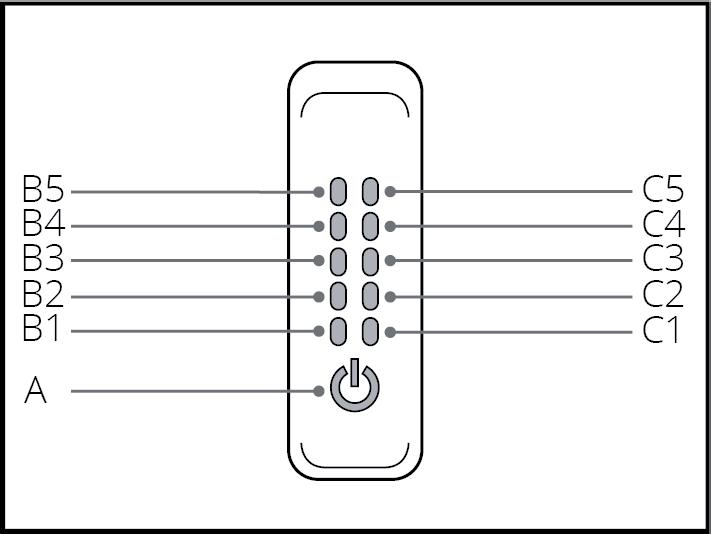

RideControl Go je víceúčelové ovládací tlačítko integrované do horní rámové trubky, jehož součástí je tlačítko zapnutí a vypnutí a barevné LED kontrolky zobrazující stupeň asistence výkonu a nabití baterie.
A tlačítko zapnutí / vypnutí / vícebarevná LED dioda
B indikátory asistence výkonu (5 vícebarevných LED diod)
C indikátory nabití baterie (5 vícebarevných LED diod)
INFORMACE: RideControl Go lze používat v kombinaci s dalšími ovládáními RideControl Ergo a displeji RideDash. Pro více informací kontaktujte svého autorizovaného prodejce nebo navštivte internetové stránky Giant a Liv.
Zapínání a vypínání
• Stiskněte tlačítko zapnutí / vypnutí (A), abyste zapnuli systém.
• Po zapnutí se všechny LED diody rozsvítí bíle.
• Po 2 sekundách kontrolky zobrazí výchozí stupeň asistence výkonu a nabití baterie.
• Stiskněte a podržte tlačítko zapnutí / vypnutí (A) po dobu 3 sekund. Tlačítko uvolněte, abyste systém vypnuli.
• Při vypnutí se všechny LED diody rozsvítí a bliknou bíle. Systém se vypne.
INFORMACE: U motorů Shimano stiskněte a podržte tlačítko zapnutí / vypnutí (A) po dobu 0,5 sekundy, abyste zapnuli systém.
Asistence výkonu
Smart Assist (AUTO): Motor SyncDrive automaticky přizpůsobuje výstupní výkon okolnostem, aby optimalizoval jízdní komfort a dojezd.
• Při aktivaci funkce Smart Assist stiskněte dvakrát za sebou tlačítko zapnutí / vypnutí (A).
• Pokud je funkce Smart Assist aktivní, rozsvítí se modře LED dioda B3 indikátoru asistence výkonu.
• Pokud je připojený displej RideDash, na displeji se stupeň asistence Smart Assist zobrazí nápisem „AUTO“.
• Stisknutím tlačítka zapnutí / vypnutí (A) se vrátíte k manuální volbě stupně asistence výkonu.
INFORMACE: Režim Smart Assist není k dispozici u všech modelů.
Stupeň asistence 1 až 5:
Manuálně zvolte stupeň asistence výkonu.
• Při manuální změně stupně asistence výkonu stiskněte tlačítko zapnutí / vypnutí (A).
• Akci opakujte, dokud nezvolíte požadovaný stupeň asistence výkonu.
Indikátory stupně asistence výkonu (B1 až B5) zobrazují zvolený stupeň následovně:
stupeň asistence svítí LED diody barva LED diody
POWER 1 + 2 + 3 + 4 + 5 červená
SPORT 1 + 2 + 3 + 4 oranžová ACTIVE 1 + 2 + 3 žlutá
TOUR 1 + 2 zelená
ECO 1 zelená
SMART ASSIST (AUTO) 3 modrá VYPNUTO nesvítí –
• Stupeň POWER s nejvyšší asistencí výkonu, ale s největší spotřebou energie.
• Stupeň ECO s nejnižší asistencí výkonu, ale s největším dojezdem.
INFORMACE: Volby stupně asistence výkonu jsou závislé na modelu kola.
Vypnutí asistence výkonu:
Pro jízdu bez asistence výkonu, ale s funkčními indikátory, computerem a osvětlením.
• Stiskněte tlačítko zapnutí / vypnutí (A), dokud nezhasnou všechny LED diody indikátoru asistence výkonu (B).
• Pomocný motor je vypnutý.
• Všechny ostatní funkce systému zůstávají funkční.
Indikace stavu baterie
Stav baterie se zobrazuje prostřednictvím indikátorů nabití baterie LED diod (C1 až C5).
stupeň asistence svítí LED diody barva LED diody
80 až 100 % 1 + 2 + 3 + 4 + 5 bílá
60 až 79 % 1 + 2 + 3 + 4 bílá
40 až 59 % 1 + 2 + 3 bílá
20 až 39 % 1 + 2 bílá
10 až 19 % 1 bílá
4 až 9 % 1 oranžová
0 až 3 % 1 oranžová (bliká)
POZNÁMKA: Je-li nabití baterie nižší než 1 %, asistence výkonu se vypne. Systém osvětlení zůstane funkční po dobu nejméně 2 hodin.
Hlášení události
V případě systémové události ovládání RideControl zobrazí hlášení události.
• Všechny LED diody indikátoru asistence výkonu zablikají 3krát bíle.
• Konkrétní LED dioda indikátoru asistence výkonu (B1 až B5) začne blikat a hlásí vzniklou událost.
událost svítí LED diody barva LED diody
problém s baterií EnergyPak 1 červená (bliká)
problém s motorem SyncDrive 2 červená (bliká)
problém se senzorem rychlosti 3 červená (bliká)
problém se Smart Gateway / dálkovým ovládáním / displejem 4 červená (bliká)
přehřívání motoru 5 červená (bliká)
Rychlé kroky řešení problému:
1. Poznamenejte si, který indikátor úrovně asistence bliká (B1 až B5).
4. Pokud je to možné, jakoukoli jednoduchou a zjevnou příčinu vyřešte (např. opakujte vložení nesprávně vložené baterie).
5. Systém znovu zapněte.
Pokud je problém vyřešen:
• Můžete pokračovat v běžném používání kola.
• Naplánujte servisní prohlídku u autorizovaného prodejce.
Pokud se problém opakuje:
• Opakujte krok 1 až 5.
Pokud problém přetrvává:
• Přestaňte jezdit na kole.
• Kontaktujte autorizovaného prodejce Giant nebo Liv kvůli diagnostice a servisu kola.
3.3.6
RideDash EVO

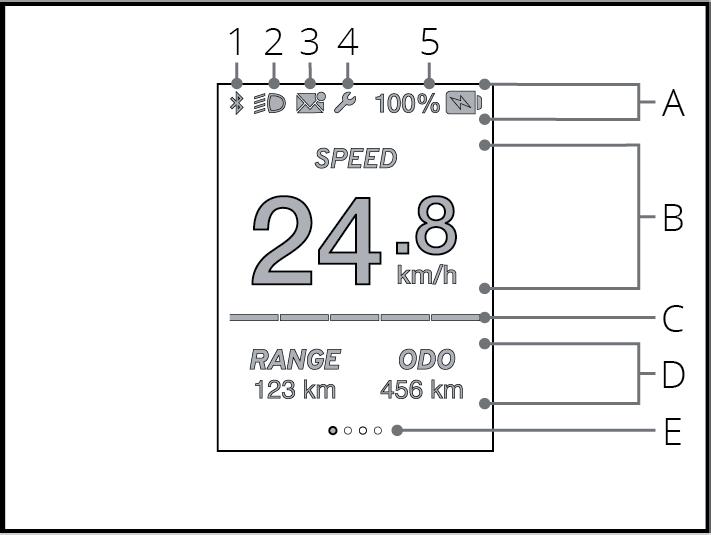

RideDash EVO poskytuje jezdci rozsáhlé informace o kole a jízdě na velké barevné obrazovce umístěné ve středu řídítek. Pomocí ovládání RideControl Ergo zobrazuje jasné a velké údaje o funkcích, jako je rychlost, vzdálenost, stav baterie, zbývající dojezdová vzdálenost a další užitečné informace.
A stavový řádek
B datové pole
C indikátor asistence výkonu
D dílčí datové pole
E ukazatel obrazovky
1 bezdrátové spojení
2 kontrolka osvětlení
3 oznámení z telefonu
4 servis
5 stav baterie
Stavový řádek
Stavový řádek vždy zobrazuje stav baterie (5). Další ikony (1 až 4) se objeví, jsou-li dané funkce aktivní.
1. Bezdrátové připojení: Indikuje aktivní bezdrátové připojení mezi elektrokolem a chytrým telefonem s aplikací RideControl.
2. Stav osvětlení: Ikona osvětlení informuje, že světla na kole jsou zapnutá.
3. Oznámení: Indikuje, že v telefonu jsou nové nebo nepřečtené zprávy. Pouze s pomocí aplikace RideControl.
4. Indikátor servisu: Indikátor servisu (ikona klíče) se zobrazí, pokud je potřeba pravidelná technická údržba nebo pokud došlo k systémové události (poruše).
5. Indikátor stavu baterie: Indikátor stavu baterie zobrazuje aktuální stupeň nabití baterie EnergyPak od 100 do 0 %.
• Je-li nabití baterie nižší než 3 %, ikona baterie začne blikat. Systém se přepne do nejnižšího stupně asistence výkonu.
• Je-li nabití baterie nižší než 1 %, ikona baterie bliká. Asistence výkonu se vypne. Systém osvětlení zůstane funkční po dobu nejméně 2 hodin.
INFORMACE: Některé funkce aplikace RideControl a funkce uvedené v této příručce nemusí být v tuto chvíli k dispozici. Kompatibilita a dostuné funkce se mohou lišit v závislosti na verzi aplikace, modelu elektrokola, verzi hardware/firmwaru součásti kola, specifikacích telefonu, operačním systému atd.
Hlavní datové pole
Ve výchozím nastavení se v hlavním datovém poli (B) zobrazuje okamžitá rychlost jízdy.
Dílčí datové pole
Dílčí datové pole (D) zobrazuje podrobné informace rozdělené na čtyři obrazovky.
• obrazovka 1 (výchozí):
• RANGE: odhadovaný zbývající dojezd s aktuálním stupněm asistence výkonu*
• ODO: celková vzdálenost od prvního použití
• obrazovka 2:
• DIST: vzdálenost ujetá od posledního vynulování
• TRIP: čas jízdy od posledního vynulování
• obrazovka 3:
• AVG SPEED: průměrná rychlost od posledního vynulování
• MAX SPEED: maximální rychlost od posledního vynulování
• obrazovka 4:
• CAD: okamžitá kadence šlapání v ot/min (otáčky za minutu)
• RANGE: odhadovaný zbývající dojezd s aktuálním stupněm asistence výkonu*
*Dojezd je odhadovaná hodnota. Skutečnou dojezdovou vzdálenost mohou ovlivnit různé okolnosti v průběhu jízdy, například profil terénu nebo síla a směr větru.
Volba obrazovky
U všech ovládání RideControl Ergo:
• Stisknutím a podržením tlačítka informace na ovládání přejdete do jiného datového pole.
• Uvolněte tlačítko informace.
Ukazatel obrazovky
Ukazatel obrazovky (E) zobrazuje počet obrazovek a zvýrazňuje aktuálně vybranou obrazovku.
Indikátor stupně asistence
Indikátor stupně asistence (C) zobrazuje aktuálně zvolený stupeň asistence v podobě řady 5 pruhů, které se mohou barevně lišit.
Stupně asistence výkonu:
• OFF
• ECO
• TOUR
• ACTIVE
• SPORT
• POWER
• SMART ASSIST (AUTO)
INFORMACE: Dostupnost stupňů asistence a poměr výkonu k danému stupni jsou závislé na typu motoru SyncDrive a továrním nastavení systému.
Na displeji se po dobu 2 sekund zobrazí název nového stupně asistence a odhadovaná zbývající dojezdová vzdálenost. Poté se displej vrátí do běžného jízdního režimu s aktualizovaným indikátorem stupně asistence.
Nastavení
Změna systému jednotek zobrazení (metrický/imperiální)
U všech ovládání RideControl Ergo:
• Stiskněte a podržte tlačítko informace po dobu 5 sekund.
Vynulování dílčích datových polí
U všech ovládání RideControl Ergo:
• Chcete-li vynulovat funkce DIST, TRIP a AVG SPD:
• Stiskněte současně a podržte po dobu 3 sekund tlačítka stupeň asistence nahoru a stupeň asistence dolů.
• Chcete-li vynulovat funkci MAX SPD:
• Přejděte na datové pole MAX SPD.
• Stiskněte současně a podržte po dobu 3 sekund tlačítka stupeň asistence nahoru a stupeň asistence dolů.
Změna jasu obrazovky (nízký / střední / vysoký)
U RideControl Ergo:
• Stiskněte a podržte tlačítko funkce Asistence při chůzi po dobu 2 sekund, abyste změnili jas obrazovky.
• Tlačítko po 2 sekundách uvolněte.
U RideControl Ergo 2:
• Opakovaným stiskem tlačítka osvětlení změníte jas obrazovky.
U RideControl Ergo 3:
• Opakovaným stiskem tlačítka osvětlení změníte jas obrazovky.
Hlašení události
V případě systémové události se na displeji zobrazí varovná obrazovka s hlášením události:
• Varovná obrazovka se zobrazí na 2 sekundy.
• Popis události se zobrazí na 5 sekund.
• Po varovné obrazovce se systém vrátí do běžného jízdního režimu a ve stavovém řádku se zobrazí ikona servisu.
4. Pokud je to možné, jakoukoli jednoduchou a zjevnou příčinu vyřešte (např. opakujte vložení nesprávně vložené baterie).
Systém znovu zapněte. Pokud je problém vyřešen:
• Můžete pokračovat v běžném používání kola.
• Naplánujte servisní prohlídku u autorizovaného prodejce.
Pokud se problém opakuje:
• Opakujte krok 1 až 4.
Pokud problém přetrvává:
• Přestaňte jezdit na kole.
• Kontaktujte autorizovaného prodejce Giant nebo Liv kvůli diagnostice a servisu kola.
3.3.7
RideControl Dash 2
RideControl Dash 2 je integrované dálkové ovládání s barevným displejem, které zobrazuje rozsáhlé informace o kole a jízdě z baterie EnergyPak, motoru SyncDrive, senzorů, světel a dalších připojených elektronických komponent. Ergonomický design poskytuje intuitivní a snadné ovládání, všechny funkce jízdy můžete ovládat jednoduše palcem, aniž byste museli sundat ruku z neutrální polohy. V kombinaci s vylepšeným uživatelským rozhraním bude
RideControl Dash 2 tím nejlepším partnerem na vašich cestách na elektrokole.
Funkce provozu:
• Zapnutí / vypnutí
- Zapnutí: Krátce stiskněte tlačítko (A)
- Vypnutí: Stiskněte a podržte tlačítko (A) > 1,5 s
• Stupeň asistence nahoru
- Krátce stiskněte tlačítko (B)
• Asistence při chůzi
- Stiskněte tlačítko (C) po dobu 1,5 s a poté stiskněte a podržte tlačítko (D)
- Zastavení funkce asistence při chůzi: Uvolněte tlačítko (D)
• Stupeň asistence dolů
- Krátce stiskněte tlačítko (D)
• Zapnutí / vypnutí světla
- Krátce stiskněte tlačítko (A)
• Aktivace Smart Assist (AUTO)
- Stiskněte a podržte tlačítko (B) po dobu 1,5 s
• Přepínání jízdní stránky (vlevo/vpravo) / *e-shift (řazení nahoru/dolů)
- Krátce stiskněte tlačítko (E) nebo (F)
• Nastavení
- Krátce stiskněte současně tlačítka (B) a (D)
• Potvrzení výběru z nabídky
- Krátce stiskněte tlačítko (C)
• Manuální / Automatický režim řazení*
- Krátce stiskněte tlačítko (E)
- V automatickém režimu stiskněte tlačítko (D) nebo (F) pro nastavení preferované kadence.
1 bezdrátové spojení
2 kontrolka osvětlení
3 e-řazení
4 čas
5 stav baterie
6 ukazatel stavu baterie
7 datové pole
8 jízdní stránka
INFORMACE:
* Tato funkce je k dispozici pouze tehdy, je-li kolo vybaveno systémem e-shift (e-řazení).
V takovém případě bude muset jezdec použít tlačítko (C) pouze pro přepnutí jízdní stránky doprava.
• Funkce asistence při chůzi není v některých zemích z důvodu místních předpisů k dispozici.
Zapínání a vypínání
• Stiskněte tlačítko „Zapnutí/vypnutí“ (A) pro zapnutí a vypnutí systému. LED dioda se rozsvítí do 2 sekund a na obrazovce se zobrazí logo značky Giant/Liv/Momentum jako úvodní animace, po které následuje indikace stavu baterie. Poté se zobrazí stránka s informacemi o jízdě a můžete vyrazit.
• Stiskněte tlačítko „Zapnutí/vypnutí“ (A) po dobu nejméně 1,5 sekundy a následně tlačítko uvolněte, aby se systém vypnul. LED dioda zhasne a na displeji se před vypnutím obrazovky zobrazí hlášení „See you“ (Na shledanou).
Režim asistence
Každý režim podpory má pro snazší rozpoznání vlastní barvu pozadí obrazovky, jak je znázorněno v tabulce níže:
stupeň asistence barva pozadí
OFF šedivá
ECO světle zelená
TOUR zelená
ACTIVE žlutá
SPORT oranžová
POWER červená
SMART ASSIST (AUTO) modrá
• Dostupnost úrovní asistence a poměr výkonu na jednotlivé úrovně závisí na typu motoru SyncDrive a továrním nastavení systému.
• Úroveň POWER nabízí nejsilnější asistenci, ale má nejvyšší spotřebu energie.
• Úroveň ECO nabízí nejnižší asistenci, ale má nejvyšší dojezd.
Přepnutí režimu asistence
• Stisknutím tlačítka (B) nebo (D) změníte režim podpory.
• Přepínáním mezi režimy podpory se na displeji zobrazí odhadovaný zbývající dojezd v daném režimu. Po 3 sekundách se vrátíte na stránku jízdy.
Asistence výkonu
• V režimu Smart Assist (AUTO) motor SyncDrive automaticky přizpůsobí vzorec asistence v reakci na terén a pokyny jezdce.
• Stiskněte a podržte tlačítko (B) po dobu 1,5 sekundy, pro aktivaci funkce Smart Assist s úrovní podpory „AUTO“ zobrazenou na displeji.
• Při provozu v režimu Smart Assist (AUTO) můžete stisknutím tlačítka (B) nebo (D) přepnout do režimu manuální asistence. Po ukončení režimu AUTO se systém vždy přepne do režimu AKTIVNÍ.
Vypnutí asistence
Asistenci motoru můžete také vypnout a jezdit vlastním úsilím.
• Procházejte režimy asistence pomocí tlačítka (D), dokud se na displeji nezobrazí „OFF“ s odhadovaným zbývajícím dojezdem.
• Všechny ostatní funkce systému zůstávají k dispozici.
Asistence při chůzi
Asistence při chůzi je funkce, která pohání kolo vpřed, když s ním jdete pěšky. Aktivací této funkce pohonná jednotka mírně pohání zadní kolo, aby se snížila hmotnost kola. V závislosti na tom, jak rychle s kolem jdete, může asistence při chůzi podporovat rychlost až 6 km/h (4 mph).
• Stiskněte tlačítko (C) po dobu 1,5 sekundy pro nastavení pohotovostního režimu asistence při chůzi.
• Stiskněte tlačítko (D) do 3 sekund, pro aktivaci asistence při chůzi.
• Uvolněním tlačítka (D) pozastavíte asistenci při chůzi. Stisknutím tlačítka (D) do 3 sekund po pozastavení se asistence při chůzi znovu spustí.
INFORMACE:
• Pokud do 3 sekund po stisknutí tlačítka (C) pro aktivování funkce asistence při chůzi nebo tlačítka (D) pro pozastavení funkce asistence při chůzi není zadán žádný příkaz k aktivaci asistence při chůzi, funkce asistence při chůzi se ukončí a vrátí se na normální stránku jízdy.
• Funkce asistence při chůzi není v některých zemích z důvodu místních předpisů k dispozici.
Displej
1. Bezdrátové připojení: Indikuje aktivní bezdrátové připojení mezi elektrokolem a chytrým telefonem s aplikací RideControl.
2. Stav osvětlení: Ikona osvětlení informuje, že světla na kole jsou zapnutá / vypnutá.
3. E-shift (Elektronické řazení): Tato ikona indikuje stav elektronického řazení.
• A: Režim automatického řazení
• M: Režim manuálního řazení Číslo pod písmenem „A“ nebo „M“ označuje stupeň zadního převodu.
4. Čas: Zobrazuje aktuální čas.
5. Stav baterie: Zobrazuje aktuální zbývající energii baterie EnergyPak od 100 % do 0 %.
• Jakmile je kapacita baterie nižší než 3 %, ikona baterie začne blikat. Systém přepne na nejnižší úroveň asistence.
• Pokud je stav baterie nižší než 1 %, ikona baterie bude blikat. Systém asistence bude automaticky vypnut. Světlo kola bude v rámci bezpečnostní funkce nadále fungovat po dobu nejméně 2 hodin.
INFORMACE:
• Stav baterie, čas a zapnutí/vypnutí světla budou vždy zobrazeny na stavové liště. Ostatní ikony se zobrazí, jakmile bude funkce aktivní.
• Stáhněte si nejnovější verzi aplikace RideControl, abyste měli přístup ke všem funkcím. Upozorňujeme, že některé funkce jsou k dispozici pouze pro určité modely kol nebo komponenty. Podrobné informace najdete v tabulce kompatibility funkcí nebo se obraťte na autorizovaného prodejce Giant nebo Liv.
Datové pole
Datová pole slouží k zobrazení proměnných informací o vaší jízdě na jedné stránce jízdy. Počet zobrazených informací lze upravit v nastavení a lze jej přizpůsobit od 1 do 2. Můžete také definovat, kolik stránek jízdy chcete zobrazit. Výchozí nastavení stránek jízdy a datových polí (6 stránek, každá s 1 polem):
• SPEED: okamžitá rychlost jízdy (výchozí)
• REMAINING RANGE: odhadovaný zbývající dojezd baterie s aktuálním stupněm asistence výkonu
• DISTANCE: vzdálenost ujetá od posledního vynulování
• TRIP TIME: čas jízdy od posledního vynulování
• CADENCE: Okamžitá kadence šlapání v ot/min (otáčky za minutu)
• ODO: Celková ujetá vzdálenost od prvního použití
INFORMACE:
• Skutečný dojezd baterie se liší v závislosti na terénních podmínkách, kondici jezdce, stylu jízdy a počasí. Před každou jízdou vždy zkontrolujte dojezd baterie, abyste se ujistili, že máte dostatek energie v baterii. Upozorňujeme, že faktory, jako je profil terénu a povětrnostní podmínky, mohou ovlivnit dojezd během jízdy.
• Maximální počet stránek s informacemi o jízdě je 10 a minimální je 1.
Osvětlení a jas obrazovky
• Po zapnutí systému krátce stiskněte tlačítko (A) pro zapnutí nebo vypnutí světel kola.
• Stav světla lze také identifikovat podle ikony na stavovém řádku.
• Jas obrazovky v režimu den/noc se bude při zapnutí/vypnutí světla řídit přepínačem předního světla, aby se přepnul do režimu den/noc.
• Preferovanou úroveň jasu obrazovky pro den/noc si také můžete upravit v Nastavení > Jízda > Jas.
INFORMACE: Funkce systému se liší v závislosti na připojeném dálkovém ovladači RideControl.
Indikace stavu baterie
K dispozici je deset úrovní nabití baterie pro indikaci zbývajícího dojezdu s 10 % intervaly mezi nimi. Pokud je stav nižší než 20 %, zobrazí se sekvence barevných ikon, které upozorňují na nízký stav baterie:
• 19 % až 10 %: žluté stálé světlo
• 9 % až 4 %: červené stálé světlo
• 3 % až 0 %: červené blikající světlo
INFORMACE: Pokud je elektrokolo vybaveno dvěma bateriemi, zobrazí se dvě ikony stavu baterie. Ikona vlevo představuje sekundární baterii, zatímco ikona vpravo označuje hlavní baterii. Procento baterie je součet obou baterií.
Nastavení
Současným krátkým stisknutím tlačítek (B) a (D) se dostanete do nabídky nastavení. V nabídce nastavení budou tlačítka (B) a (D) fungovat jako ovládací prvky nastavení. Po opuštění nabídky nastavení se tato tlačítka vrátí k ovládání jízdních funkcí.
Systémové události
Existují tři typy vyskakovacích oznámení pro upozornění na různé úrovně systémových událostí: Při výskytu poruchy se zobrazí obrazovka s varováním o systémové události.
• Úroveň 3: Varování
Tato úroveň systémové události označuje kritické stavy způsobené poruchami nebo chybami, které mohou bránit jízdě. Pokud se tato zpráva zobrazí, doporučujeme zkontrolovat kolo nebo se obrátit na autorizovaného prodejce Giant nebo Liv, který vám poskytne další pomoc. Varovnou zprávu úrovně 3 lze vymazat pouze ručně. Stisknutím libovolného tlačítka varovnou zprávu zavřete a na stavovém řádku se zobrazí ikona klíče.
• Úroveň 2: Upozornění
Upozornění úrovně 2 vás informují o sekundárních chybách nebo stavových podmínkách. Tyto události nemají okamžitý vliv na provoz systému, ale vyžadují pozornost (například abnormální tlak v pneumatikách). Upozornění úrovně 2 automaticky zmizí po 3 sekundách, nebo je můžete během této doby potlačit stisknutím libovolného tlačítka. Podobně jako u varování úrovně 3 se po zmizení zprávy na stavové liště zobrazí ikona klíče.
• Úroveň 1: Oznámení Oznámení úrovně 1 zobrazují změny stavu systému nebo reakce na vaše operace (například změny rychlostních stupňů u elektronického řazení). Tato oznámení automaticky zmizí po 3 sekundách, nebo je můžete během této doby zavřít stisknutím libovolného tlačítka. Na rozdíl od varování vyšší úrovně se u oznámení úrovně 1 na stavové liště nezobrazí ikona klíče.
Rychlé kroky řešení problému:
1. Poznamenejte si popis události na displeji.
2. Vypněte systém.
3. Zkontrolujte, zda se nevyskytla nějaká příčina, kterou lze okamžitě vyřešit, jako například defekt pneumatiky nebo restart systému.
4. Pokud problém nepředstavuje bezpečnostní riziko, zkuste problém vyloučit a restartujte systém.
5. Pokud se problém podaří vyřešit, můžete pokračovat v jízdě, ale domluvte si prosím servisní prohlídku v autorizovaném servisu pro elektrokola, aby jste se ujistili, že už není potřeba žádná údržba a že už nejsou žádné problémy.
6. Pokud problém přetrvává, opakujte kroky 1 – 4.
7. Pro vlastní bezpečnost přestaňte jezdit. Pokud ani po několika kontrolách nelze problém vyřešit, obraťte se na autorizovaného prodejce Giant nebo Liv s žádostí o servis a opravu.
3.3.8
RideControl Go Lux
RideControl Go Lux je integrovaná hlavní jednotka s tlačítkem zapnutí/vypnutí a barevným displejem, která nejlépe vyhovuje výkonnostním jezdcům. Elegantní design je dokonale zabudován do přední části horní trubky pro čistý vzhled a jasnou viditelnost obrazovky. Díky vysoké kvalitě, prémiovému designu a vylepšenému uživatelskému rozhraní RideControl Go Lux povznese váš zážitek z jízdy na kole na úroveň, jakou jste dosud nezažili.
Funkce provozu:
• Zapnutí / vypnutí
- Zapnutí: Krátce stiskněte tlačítko (A)
- Vypnutí: Stiskněte a podržte tlačítko (A) > 1,5 s
• Zapnutí / vypnutí světla
- Krátce stiskněte tlačítko (A)
1 bezdrátové spojení
2 kontrolka osvětlení
3 e-řazení
4 čas
5 stav baterie
6 ukazatel stavu baterie
7 datové pole
8 jízdní stránka
INFORMACE: Pro ovládání hlavních funkcí a přístup k pokročilým nastavením jsou vyžadovány další dálkové ovladače (například RideControl Ergo 4).
kola
Zapínání a vypínání
• Stiskněte tlačítko „Zapnutí/vypnutí“ (A) pro zapnutí a vypnutí systému. LED dioda se rozsvítí do 2 sekund a na obrazovce se zobrazí logo značky Giant/Liv/Momentum jako úvodní animace, po které následuje indikace stavu baterie. Poté se zobrazí stránka s informacemi o jízdě a můžete vyrazit.
• Stiskněte tlačítko „Zapnutí/vypnutí“ (A) po dobu nejméně 1,5 sekundy a následně tlačítko uvolněte, aby se systém vypnul. LED dioda zhasne a na displeji se před vypnutím obrazovky zobrazí hlášení „See you“ (Na shledanou).
Displej
1. Bezdrátové připojení: Indikuje aktivní bezdrátové připojení mezi elektrokolem a chytrým telefonem s aplikací RideControl.
2. Stav osvětlení: Ikona osvětlení informuje, že světla na kole jsou zapnutá / vypnutá.
3. E-shift (Elektronické řazení): Tato ikona indikuje stav elektronického řazení.
• A: Režim automatického řazení
• M: Režim manuálního řazení
Číslo pod písmenem „A“ nebo „M“ označuje stupeň zadního převodu.
4. Čas: Zobrazuje aktuální čas.
5. Stav baterie: Zobrazuje aktuální zbývající energii baterie EnergyPak od 100 % do 0 %.
• Jakmile je kapacita baterie nižší než 3 %, ikona baterie začne blikat. Systém přepne na nejnižší úroveň asistence.
• Pokud je stav baterie nižší než 1 %, ikona baterie bude blikat. Systém asistence bude automaticky vypnut. Světlo kola bude v rámci bezpečnostní funkce nadále fungovat po dobu nejméně 2 hodin.
INFORMACE:
• Stav baterie, čas a zapnutí/vypnutí světla budou vždy zobrazeny na stavové liště. Ostatní ikony se zobrazí, jakmile bude funkce aktivní.
• Stáhněte si nejnovější verzi aplikace RideControl, abyste měli přístup ke všem funkcím. Upozorňujeme, že některé funkce jsou k dispozici pouze pro určité modely kol nebo komponenty. Podrobné informace najdete v tabulce kompatibility funkcí nebo se obraťte na autorizovaného prodejce Giant nebo Liv.
Režim asistence
Každý režim podpory má pro snazší rozpoznání vlastní barvu pozadí obrazovky, jak je znázorněno v tabulce níže:
stupeň asistence barva pozadí
OFF šedivá
ECO světle zelená
TOUR zelená
ACTIVE žlutá
SPORT oranžová
POWER červená
SMART ASSIST (AUTO) modrá
• Dostupnost úrovní asistence a poměr výkonu na jednotlivé úrovně závisí na typu motoru SyncDrive a továrním nastavení systému.
• Úroveň POWER nabízí nejsilnější asistenci, ale má nejvyšší spotřebu energie.
• Úroveň ECO nabízí nejnižší asistenci, ale má nejvyšší dojezd.
Datové pole
Datová pole slouží k zobrazení proměnných informací o vaší jízdě na jedné stránce jízdy. Počet zobrazených informací lze upravit v nastavení a lze jej přizpůsobit od 1 do 2 (maximálně 4 na stránku). Můžete také definovat, kolik stránek jízdy chcete zobrazit. Výchozí nastavení stránek jízdy a datových polí (6 stránek, každá s 1 polem):
• SPEED: okamžitá rychlost jízdy (výchozí)
• REMAINING RANGE: odhadovaný zbývající dojezd baterie s aktuálním stupněm asistence výkonu
• DISTANCE: vzdálenost ujetá od posledního vynulování
• TRIP TIME: čas jízdy od posledního vynulování
• CADENCE: Okamžitá kadence šlapání v ot/min (otáčky za minutu)
• ODO: Celková ujetá vzdálenost od prvního použití
INFORMACE:
• Skutečný dojezd baterie se liší v závislosti na terénních podmínkách, kondici jezdce, stylu jízdy a počasí. Před každou jízdou vždy zkontrolujte dojezd baterie, abyste se ujistili, že máte dostatek energie v baterii. Upozorňujeme, že faktory, jako je profil terénu a povětrnostní podmínky, mohou ovlivnit dojezd během jízdy.
• Maximální počet stránek s informacemi o jízdě je 10 a minimální je 1.
Osvětlení a jas obrazovky
• Po zapnutí systému stiskněte tlačítko (A) pro zapnutí nebo vypnutí světel kola.
• Stav světla lze také identifikovat podle ikony na stavovém řádku.
• RideControl Go Lux má vestavěný světelný senzor, který automaticky upravuje jas obrazovky mezi denním a nočním režimem v závislosti na úrovni jasu okolí. Pokud je zapnutý manuální režim, jas obrazovky pro den/noc se bude při zapnutí/vypnutí světla řídit nastavením předního přepínače světel pro denní/noční režim.
INFORMACE:
• Pro hlavní funkce a pokročilá nastavení je nutné použít další dálkové ovládání. Chcete-li upravit jas obrazovky, přejděte do nabídky Nastavení > Jízda > Jas.
• Funkce systému se liší v závislosti na připojeném dálkovém ovladači RideControl.
Indikace stavu baterie
K dispozici je deset úrovní nabití baterie pro indikaci zbývajícího dojezdu s 10 % intervaly mezi nimi. Pokud je stav nižší než 20 %, zobrazí se sekvence barevných ikon, které upozorňují na nízký stav baterie:
• 19 % až 10 %: žluté stálé světlo
• 9 % až 4 %: červené stálé světlo
• 3 % až 0 %: červené blikající světlo
INFORMACE: Pokud je elektrokolo vybaveno dvěma bateriemi, zobrazí se dvě ikony stavu baterie. Ikona vlevo představuje sekundární baterii, zatímco ikona vpravo označuje hlavní baterii. Procento baterie je součet obou baterií.
Systémové události
Existují tři typy vyskakovacích oznámení pro upozornění na různé úrovně systémových událostí: Při výskytu poruchy se zobrazí obrazovka s varováním o systémové události.
• Úroveň 3: Varování
Tato úroveň systémové události označuje kritické stavy způsobené poruchami nebo chybami, které mohou bránit jízdě. Pokud se tato zpráva zobrazí, doporučujeme zkontrolovat kolo nebo se obrátit na autorizovaného prodejce Giant nebo Liv, který vám poskytne další pomoc. Varovnou zprávu úrovně 3 lze vymazat pouze ručně. Stisknutím libovolného tlačítka varovnou zprávu zavřete a na stavovém řádku se zobrazí ikona klíče.
• Úroveň 2: Upozornění
Upozornění úrovně 2 vás informují o sekundárních chybách nebo stavových podmínkách. Tyto události nemají okamžitý vliv na provoz systému, ale vyžadují pozornost (například abnormální tlak v pneumatikách). Upozornění úrovně 2 automaticky zmizí po 3 sekundách, nebo je můžete během této doby potlačit stisknutím libovolného tlačítka. Podobně jako u varování úrovně 3 se po zmizení zprávy na stavové liště zobrazí ikona klíče.
• Úroveň 1: Oznámení
Oznámení úrovně 1 zobrazují změny stavu systému nebo reakce na vaše operace (například změny rychlostních stupňů u elektronického řazení). Tato oznámení automaticky zmizí po 3 sekundách, nebo je můžete během této doby zavřít stisknutím libovolného tlačítka. Na rozdíl od varování vyšší úrovně se u oznámení úrovně 1 na stavové liště nezobrazí ikona klíče.
Rychlé kroky řešení problému:
1. Poznamenejte si popis události na displeji.
2. Vypněte systém.
3. Zkontrolujte, zda se nevyskytla nějaká příčina, kterou lze okamžitě vyřešit, jako například defekt pneumatiky nebo restart systému.
4. Pokud problém nepředstavuje bezpečnostní riziko, zkuste problém vyloučit a restartujte systém.
5. Pokud se problém podaří vyřešit, můžete pokračovat v jízdě, ale domluvte si prosím servisní prohlídku v autorizovaném servisu pro elektrokola, aby jste se ujistili, že už není potřeba žádná údržba a že už nejsou žádné problémy.
6. Pokud problém přetrvává, opakujte kroky 1 – 4.
7. Pro vlastní bezpečnost přestaňte jezdit. Pokud ani po několika kontrolách nelze problém vyřešit, obraťte se na autorizovaného prodejce Giant nebo Liv s žádostí o servis a opravu.
3.3.9
RideControl Go 2
RideControl Go 2 je tlačítko zapnutí/vypnutí integrované do horní trubky s LED světelnou lištou a spínačem předního světla. V souladu s filozofií jednoduchosti poskytuje nejen intuitivní uživatelský zážitek, ale také čistou estetiku v elegantním designu.
Funkce provozu:
• Zapnutí / vypnutí
- Zapnutí: Krátce stiskněte tlačítko (A)
- Vypnutí: Stiskněte a podržte tlačítko (A) > 1,5 s
• Zapnutí / vypnutí světla
- Krátce stiskněte tlačítko (A)
INFORMACE: Pro ovládání hlavních funkcí a pokročilých nastavení jsou vyžadovány další dálkové ovladače (například RideControl Ergo 4).
Zapínání a vypínání
• Stiskněte tlačítko „Zapnutí/vypnutí“ (A) pro zapnutí systému. LED dioda se rozsvítí do 2 sekund.
• Stiskněte tlačítko „Zapnutí/vypnutí“ (A) po dobu nejméně 1,5 sekundy a následně tlačítko uvolněte, aby se systém vypnul. LED dioda zhasne.
Osvětlení a jas obrazovky
Po zapnutí systému stiskněte tlačítko (A) pro zapnutí nebo vypnutí světel kola.
INFORMACE:
• RideControl Go 2 má vestavěný světelný senzor. Pokud je dodáván s displejem (např. RideDash Evo 2.0), automaticky upraví jas obrazovky mezi denním a nočním režimem v závislosti na úrovni jasu okolí.
• Pro přístup k hlavním funkcím a pokročilým nastavením je vyžadován další dálkový ovladač RideControl a displej RideDash (například RideControl Ergo 4 a RideDash Evo 2.0).
• Pro nastavení úrovně jasu obrazovky přejděte do Nastavení > Jízda > Jas.
3.4.0
RideControl Ergo 4
RideControl Ergo 4 je multifunkční spínač navržený pro intuitivní ovládání s elegantní integrací do kokpitu. Ergonomické uspořádání tlačítek vám poskytuje snadné a ovladatelné rozhraní, které vám umožní aktivovat funkci elektrokola minimálním rozsahem pohybů prstů. S kombinací RideControl Go 2 nebo RideControl Go Lux můžete ovládat všechny funkce elektrokola během okamžiku. Rychle a zábavně!
Funkce provozu:
• Stupeň asistence nahoru
- Krátce stiskněte tlačítko (A)
• Asistence při chůzi
- Stiskněte tlačítko (B) po dobu 1,5 s a poté stiskněte a podržte tlačítko (C)
- Zastavení funkce asistence při chůzi: Uvolněte tlačítko (C)
• Stupeň asistence dolů
- Krátce stiskněte tlačítko (C)
• Aktivace chytré asistence (AUTO)
- Stiskněte a podržte tlačítko (A) po dobu 1,5 s
• Přepnutí jízdní stránky (vpravo)
- Krátce stiskněte tlačítko (B)
• Nastavení
- Krátce stiskněte současně tlačítka (A) a (C)
• Potvrzení výběru z nabídky
- Krátce stiskněte tlačítko (B)
• Přepínání jízdní stránky (vlevo/vpravo) / *e-shift (řazení nahoru/dolů)
- Krátce stiskněte tlačítko (D) nebo (F)
• Manuální / automatický režim řazení*
- Krátce stiskněte tlačítko (E)
- V automatickém režimu stiskněte tlačítko (D) nebo (F) pro nastavení preferované kadence.
INFORMACE:
* Tato funkce je k dispozici pouze tehdy, je-li kolo vybaveno systémem e-shift (e-řazení). V takovém případě bude muset jezdec použít tlačítko (B) pouze pro přepnutí jízdní stránky doprava.
• Pro přístup k hlavním funkcím a pokročilým nastavením je vyžadována další zobrazovací jednotka (například RideControl Go Lux).
• K systému lze připojit až dvě jednotky RideControl Ergo 4. Upozorňujeme, že funkce tlačítek nelze přizpůsobit prostřednictvím aplikace RideControl. Při použití jedné nebo dvou jednotek RideControl Ergo 4 bude systém fungovat s výchozí konfigurací tlačítek.
• Funkce asistence při chůzi není v některých zemích z důvodu místních předpisů k dispozici.
Použití kola
Přepnutí režimu asistence
Stisknutím tlačítka (A) nebo (C) změníte režim podpory.
Asistence výkonu
• V režimu Smart Assist (AUTO) motor SyncDrive automaticky přizpůsobí vzorec asistence v reakci na terén a pokyny jezdce.
• Stiskněte a podržte tlačítko (B) po dobu 1,5 sekundy, pro aktivaci funkce Smart Assist s úrovní podpory „AUTO“ zobrazenou na displeji.
• Při provozu v režimu Smart Assist (AUTO) můžete stisknutím tlačítka (A) nebo (C) přepnout do režimu manuální asistence. Po ukončení režimu AUTO se systém vždy přepne do režimu AKTIVNÍ.
Vypnutí asistence
Asistenci motoru můžete také vypnout a jezdit vlastním úsilím.
• Procházejte režimy asistence pomocí tlačítka (C), dokud se na displeji nezobrazí „OFF“ s odhadovaným zbývajícím dojezdem.
• Všechny ostatní funkce systému zůstávají k dispozici.
Asistence při chůzi
Asistence při chůzi je funkce, která pohání kolo vpřed, když s ním jdete pěšky. Aktivací této funkce pohonná jednotka mírně pohání zadní kolo, aby se snížila hmotnost kola. V závislosti na tom, jak rychle s kolem jdete, může asistence při chůzi podporovat rychlost až 6 km/h (4 mph).
• Stiskněte tlačítko (B) po dobu 1,5 sekundy pro nastavení pohotovostního režimu asistence při chůzi.
• Stiskněte tlačítko (C) do 3 sekund, pro aktivaci asistence při chůzi.
• Uvolněním tlačítka (C) pozastavíte asistenci při chůzi. Stisknutím tlačítka (C) do 3 sekund po pozastavení se asistence při chůzi znovu spustí.
INFORMACE:
• Pokud do 3 sekund po stisknutí tlačítka (B) pro aktivování funkce asistence při chůzi nebo tlačítka (C) pro pozastavení funkce asistence při chůzi není zadán žádný příkaz k aktivaci asistence při chůzi, funkce asistence při chůzi se ukončí a vrátí se na normální stránku jízdy.
• Funkce asistence při chůzi není v některých zemích z důvodu místních předpisů k dispozici.
Datové pole
Datová pole slouží k zobrazení proměnných informací o vaší jízdě na jedné stránce jízdy. Mezi nimi můžete přecházet jediným stisknutím tlačítka (B). Výchozí nastavení stránek jízdy a datových polí (6 stránek, každá s 1 polem):
• SPEED: okamžitá rychlost jízdy (výchozí)
• REMAINING RANGE: odhadovaný zbývající dojezd baterie s aktuálním stupněm asistence výkonu
• DISTANCE: vzdálenost ujetá od posledního vynulování
• TRIP TIME: čas jízdy od posledního vynulování
• CADENCE: Okamžitá kadence šlapání v ot/min (otáčky za minutu)
• ODO: Celková ujetá vzdálenost od prvního použití
INFORMACE:
• Skutečný dojezd baterie se liší v závislosti na terénních podmínkách, kondici jezdce, stylu jízdy a počasí. Před každou jízdou vždy zkontrolujte dojezd baterie, abyste se ujistili, že máte dostatek energie v baterii. Upozorňujeme, že faktory, jako je profil terénu a povětrnostní podmínky, mohou ovlivnit dojezd během jízdy.
• Mezi jednotlivými stránkami s informacemi o jízdě můžete přepínat také stisknutím tlačítka (D) nebo (F).
Nastavení
Současným krátkým stisknutím tlačítek (D) a (F) se dostanete do nabídky nastavení. V nabídce nastavení budou tlačítka (D) a (F) fungovat jako ovládací prvky nastavení. Po opuštění nabídky nastavení se tato tlačítka vrátí k ovládání jízdních funkcí.
3.4.1 RideDash EVO 2.0
RideDash EVO 2.0 je displej pro elektrokolo s plně barevným 2,5 palcovým displejem, který zobrazuje informace o vaší jízdě, údaje o jezdci a stav systému. Skleněný displej, vysoké rozlišení a snímková frekvence poskytují plynulý uživatelský zážitek a viditelnost.
1 bezdrátové spojení
2 kontrolka osvětlení
3 e-řazení
4 čas
5 stav baterie
6 ukazatel stavu baterie
7 datové pole
8 jízdní stránka
INFORMACE: RideDash Evo 2.0 je displej, který zobrazuje informace a pro ovládání funkcí elektrokola je nutné jej kombinovat s dálkovými tlačítky RideControl (např. RideControl Ergo 4). Použití kola
Displej
1. Bezdrátové připojení: Indikuje aktivní bezdrátové připojení mezi elektrokolem a chytrým telefonem s aplikací RideControl.
2. Stav osvětlení: Ikona osvětlení informuje, že světla na kole jsou zapnutá / vypnutá.
3. E-shift (Elektronické řazení): Tato ikona indikuje stav elektronického řazení.
• A: Režim automatického řazení
• M: Režim manuálního řazení Číslo pod písmenem „A“ nebo „M“ označuje stupeň zadního převodu.
4. Čas: Zobrazuje aktuální čas.
5. Stav baterie: Zobrazuje aktuální zbývající energii baterie EnergyPak od 100 % do 0 %.
• Jakmile je kapacita baterie nižší než 3 %, ikona baterie začne blikat. Systém přepne na nejnižší úroveň asistence.
• Pokud je stav baterie nižší než 1 %, ikona baterie bude blikat. Systém asistence bude automaticky vypnut. Světlo kola bude v rámci bezpečnostní funkce nadále fungovat po dobu nejméně 2 hodin.
INFORMACE:
• Stav baterie, čas a zapnutí/vypnutí světla budou vždy zobrazeny na stavové liště. Ostatní ikony se zobrazí, jakmile bude funkce aktivní.
• Stáhněte si nejnovější verzi aplikace RideControl, abyste měli přístup ke všem funkcím. Upozorňujeme, že některé funkce jsou k dispozici pouze pro určité modely kol nebo komponenty. Podrobné informace najdete v tabulce kompatibility funkcí nebo se obraťte na autorizovaného prodejce Giant nebo Liv.
Datové pole
Datová pole slouží k zobrazení proměnných informací o vaší jízdě na jedné stránce jízdy. Počet zobrazených informací lze upravit v nastavení a lze jej přizpůsobit od 1 do 2 (maximálně 4 na stránku). Můžete také definovat, kolik stránek jízdy chcete zobrazit. Výchozí nastavení stránek jízdy a datových polí (6 stránek, každá s 1 polem):
• SPEED: okamžitá rychlost jízdy (výchozí)
• REMAINING RANGE: odhadovaný zbývající dojezd baterie s aktuálním stupněm asistence výkonu
• DISTANCE: vzdálenost ujetá od posledního vynulování
• TRIP TIME: čas jízdy od posledního vynulování
• CADENCE: Okamžitá kadence šlapání v ot/min (otáčky za minutu)
• ODO: Celková ujetá vzdálenost od prvního použití
INFORMACE:
• Skutečný dojezd baterie se liší v závislosti na terénních podmínkách, kondici jezdce, stylu jízdy a počasí. Před každou jízdou vždy zkontrolujte dojezd baterie, abyste se ujistili, že máte dostatek energie v baterii. Upozorňujeme, že faktory, jako je profil terénu a povětrnostní podmínky, mohou ovlivnit dojezd během jízdy.
• Maximální počet stránek s informacemi o jízdě je 10 a minimální je 1.
Osvětlení a jas obrazovky
• Stav osvětlení lze také zjistit podle ikony na stavovém řádku.
• Jas obrazovky v režimu den/noc se bude při zapnutí/vypnutí světla řídit přepínačem předního světla, aby se přepnul do režimu den/noc.
• Preferovanou úroveň jasu obrazovky pro den/noc si také můžete upravit v Nastavení > Jízda > Jas.
INFORMACE:
• Funkce systému se liší v závislosti na připojeném dálkovém ovladači RideControl.
Indikace stavu baterie
K dispozici je deset úrovní nabití baterie pro indikaci zbývajícího dojezdu s 10 % intervaly mezi nimi. Pokud je stav nižší než 20 %, zobrazí se sekvence barevných ikon, které upozorňují na nízký stav baterie:
• 19 % až 10 %: žluté stálé světlo
• 9 % až 4 %: červené stálé světlo
• 3 % až 0 %: červené blikající světlo
INFORMACE: Pokud je elektrokolo vybaveno dvěma bateriemi, zobrazí se dvě ikony stavu baterie. Ikona vlevo představuje sekundární baterii, zatímco ikona vpravo označuje hlavní baterii. Procento baterie je součet obou baterií.
Režim asistence
Každý režim podpory má pro snazší rozpoznání vlastní barvu pozadí obrazovky, jak je znázorněno v tabulce níže:
stupeň asistence barva pozadí
OFF šedivá
ECO světle zelená
TOUR zelená
ACTIVE žlutá
SPORT oranžová
POWER červená
AUTO - Smart Assist modrá
• Dostupnost úrovní asistence a poměr výkonu na jednotlivé úrovně závisí na typu motoru SyncDrive a továrním nastavení systému.
• Úroveň POWER nabízí nejsilnější asistenci, ale má nejvyšší spotřebu energie.
• Úroveň ECO nabízí nejnižší asistenci, ale má nejvyšší dojezd.
Nastavení
V nabídce nastavení budou tlačítka fungovat jako ovládací prvky nastavení. Po opuštění nabídky se tato tlačítka vrátí k ovládání jízdních funkcí.
Použití kola
Systémové události
Existují tři typy vyskakovacích oznámení pro upozornění na různé úrovně systémových událostí: Při výskytu poruchy se zobrazí obrazovka s varováním o systémové události.
• Úroveň 3: Varování
Tato úroveň systémové události označuje kritické stavy způsobené poruchami nebo chybami, které mohou bránit jízdě. Pokud se tato zpráva zobrazí, doporučujeme zkontrolovat kolo nebo se obrátit na autorizovaného prodejce Giant nebo Liv, který vám poskytne další pomoc. Varovnou zprávu úrovně 3 lze vymazat pouze ručně. Stisknutím libovolného tlačítka varovnou zprávu zavřete a na stavovém řádku se zobrazí ikona klíče.
• Úroveň 2: Upozornění
Upozornění úrovně 2 vás informují o sekundárních chybách nebo stavových podmínkách. Tyto události nemají okamžitý vliv na provoz systému, ale vyžadují pozornost (například abnormální tlak v pneumatikách). Upozornění úrovně 2 automaticky zmizí po 3 sekundách, nebo je můžete během této doby potlačit stisknutím libovolného tlačítka. Podobně jako u varování úrovně 3 se po zmizení zprávy na stavové liště zobrazí ikona klíče.
• Úroveň 1: Oznámení
Oznámení úrovně 1 zobrazují změny stavu systému nebo reakce na vaše operace (například změny rychlostních stupňů u elektronického řazení). Tato oznámení automaticky zmizí po 3 sekundách, nebo je můžete během této doby zavřít stisknutím libovolného tlačítka. Na rozdíl od varování vyšší úrovně se u oznámení úrovně 1 na stavové liště nezobrazí ikona klíče.
Rychlé kroky řešení problému:
1. Poznamenejte si popis události na displeji.
2. Vypněte systém.
3. Zkontrolujte, zda se nevyskytla nějaká příčina, kterou lze okamžitě vyřešit, jako například defekt pneumatiky nebo restart systému.
4. Pokud problém nepředstavuje bezpečnostní riziko, zkuste problém vyloučit a restartujte systém.
5. Pokud se problém podaří vyřešit, můžete pokračovat v jízdě, ale domluvte si prosím servisní prohlídku v autorizovaném servisu pro elektrokola, aby jste se ujistili, že už není potřeba žádná údržba a že už nejsou žádné problémy.
6. Pokud problém přetrvává, opakujte kroky 1 – 4.
7. Pro vlastní bezpečnost přestaňte jezdit. Pokud ani po několika kontrolách nelze problém vyřešit, obraťte se na autorizovaného prodejce Giant nebo Liv s žádostí o servis a opravu.
3.4.2
Aegis Tire Checker
Aegis Tire Checker je inteligentní senzor, který v reálném čase monitoruje tlak v pneumatikách, aby zajistil nejlepší výkon a bezpečnost jezdce. Plně automatický Tire Checker se aktivuje okamžitě po zapnutí kola, takže budete dobře připraveni, než vyrazíte na cestu. V případě abnormálního tlaku vás upozorní dálkové ovládání nebo aplikace RideControl, jakmile tlak v pneumatikách dosáhne horní/dolní hranice nebo dojde k jeho náhlému poklesu.
INFORMACE: Před použitím se ujistěte, že jste v přístroji Aegis Tire Checker odstranili izolační podložku připevněnou k baterii.
Nastavení a použití
Pomocí aplikace RideControl a dálkových ovladačů můžete vždy nastavit prahovou hodnotu výstrahy podle svých preferencí a stylu jízdy.
1. Hranici pro upozornění na preferovaný tlak v pneumatikách můžete nastavit prostřednictvím aplikace RideControl i dálkového ovládání:
• Aplikace RideControl: Nastavení elektrokola > Nastavení Aegis Tire Checker
• Dálkové ovladače: Nastavení > Příslušenství > Senzor tlaku v pneumatikách
2. Tlak v pneumatikách se zobrazí nejen v úvodní animaci po indikaci stavu baterie. Okamžitý tlak v pneumatikách můžete také zjistit přidáním datového pole na obrazovku jízdy nebo v aplikaci RideControl v nastavení Aegis Tire Checker.
3. Kontrola tlaku v pneumatikách Aegis je velmi citlivá. Obecně platí, že po zapnutí elektrokola můžete okamžitě odečíst tlak v pneumatikách. Pokud tomu tak není, zkuste s kolem pohnout nebo roztočit kola, aby se kontrola tlaku v pneumatikách aktivovala.
4. Aegis Tire Checker vás upozorní, pokud je tlak v pneumatikách nižší/vyšší než nastavená hodnota nebo pokud tlak v pneumatikách rychle klesá. Upozornění se zobrazí na displeji elektrokola i v aplikaci RideControl a bude doprovázeno zvukovým signálem. Pro vaši vlastní bezpečnost se v případě upozornění na abnormální tlak v pneumatikách zastavte a zkontrolujte, zda se nejedná o defekt nebo pouze o příliš nízký tlak.
5. LED indikátor na přední straně zobrazuje stav zařízení Aegis Tire Checker. Podrobné informace naleznete v tabulce níže.
barva
zelená
událost stav
bliká (interval 2 sekund) kontrola pneumatik Aegis je aktivována
červená bliká (interval 2 sekund) slabá baterie
červená bliká (interval 1 sekundy) zjištěn neobvyklý tlak v pneumatikách
červená a zelená bliká (interval 1 sekundy) probíhá aktualizace firmwaru
Výměna baterie
Aegis Tire Checker má udávanou výdrž baterie až 600 hodin, v závislosti na způsobu použití se skutečná hodnota může lišit. Pokud dojde k jedné z následujících událostí, znamená to, že je úroveň baterie nízká. Vyměňte ji za knoflíkovou baterii typu CR1632:
• Červená blikající LED dioda na Tire Checker.
• Upozornění na vybití baterie na displeji elektrokola.
• Upozornění na vybití baterie v aplikaci RideControl.
VAROVÁNÍ:
• Nikdy nevyhazujte baterie do ohně.
• K vyjmutí baterie nepoužívejte ostré nebo vodivé předměty.
• Knoflíková baterie: Knoflíkové baterie jsou nebezpečné a musí být uchovávány mimo dosah dětí. Nikdy nevkládejte baterie do úst ani do žádné části těla. Při požití nebo vložení do těla může dojít do 2 hodin k vážným nebo smrtelným zraněním. Pokud k tomu dojde nebo máte podezření, že k tomu došlo, okamžitě vyhledejte lékařskou pomoc.
Oznámení o instalaci
• Zarovnejte a vložte Tire Checker do ventilku. Přidržte na místě a utáhněte vnitřní pouzdro rukou nebo imbusovým klíčem 3 mm (utahovací moment: 0,3 Nm).
• Držte Tire Checker a utáhněte vnější ventilek, dokud O-kroužek NEBUDE VIDITELNÝ.
Pro snadnou montáž použijte přiložený pojistný nástroj (utahovací moment: 0,8 Nm ~ 1,25 Nm).
2
1
Průvodce údržbou
Doporučené maziva
Pro instalaci vnějšího pouzdra a ochranu O-kroužku použijte mazivo na bázi silikonu nebo minerálního oleje. Z důvodu širší dostupnosti se doporučuje mazivo na bázi minerálního oleje. Mezi kompatibilní produkty patří mazivo PUFF DINO 197 Yellow Grease (na bázi lithia) a mazivo Shimano CABLE GREASE (na bázi silikonu a lithia).
Důležité: NEPOUŽÍVEJTE prostředky na odstraňování rzi (např. WD-40), čisticí roztoky, silná maziva na bázi rozpouštědel ani olejové čisticí prostředky, protože by mohly poškodit komponenty.
Pokyny k čistění
Pokud přístroj Aegis Tire Checker nefunguje správně kvůli kontaminaci tmelem v pneumatikách, očistěte jej pouze suchým hadříkem nebo vatovým tamponem. Nepoužívejte tekuté čisticí prostředky, protože by mohly způsobit další problémy. Kovové součásti, jako je vnější plášť, lze čistit vodou. Před opětovnou montáží vyčistěte všechny malé otvory od nečistot a zajistěte důkladné vysušení všech součástí.
UPOZORNĚNÍ: Během čištění dbejte na to, abyste nepoškrábali povrchy součástí, mohlo by to negativně ovlivnit účinnost těsnění.
3.4.3
Aegis Radar
Aegis Radar je integrovaný bezpečnostní systém, který kombinuje funkci zadních světel s detekcí vozidel. Systém aktivně detekuje vozidla blížící se zezadu a automaticky upravuje režim blikání zadních světel pro zlepšení viditelnosti. Upozornění na blízkost vozidel se zobrazují na obrazovce a poskytují jezdcům přehled o okolí v reálném čase. Systém se bezproblémově integruje se zadními světly a zajišťuje spolehlivý a bezstarostný zážitek z jízdy na kole.
UPOZORNĚNÍ: Radar slouží jako reference pro blížící se vozidla, aby se minimalizovalo potenciální riziko nehody na kole. Při jízdě však věnujte pozornost okolí a pro svou vlastní bezpečnost se nespoléhejte výhradně na radar.
INFORMACE: Radar Aegis vyžaduje pro zobrazení informací a upozornění kompatibilní zobrazovací jednotku (například RideControl Go Lux, RideControl Dash 2 nebo RideDash Evo 2.0).
Nastavení
Zapnutí a vypnutí radaru
Výchozí nastavení je „zapnuto“. Pokud je Aegis Radar vypnutý, zobrazení pravého pruhu a zvukové upozornění budou deaktivovány.
Zapnutí a vypnutí zvukového signálu radaru
Výchozí nastavení je „zapnuto“. Pokud je zvukový signál Aegis Radar vypnutý, zobrazení pravého pruhu zůstane zachováno a upozornění bude vypnuto.
INFORMACE: Nastavení lze upravit pomocí nabídky nastavení nebo v aplikaci RideControl.
Detekce radaru Aegis
specifikace podrobnosti
detekční vzdálenost až do 140 m
detekce relativní rychlosti vozidla od 10 do 100 km/h (6 až 60 mph)
detekce čísla vozidla až 8 jednotek
šířka radarového paprsku 40 stupňů
Zobrazení radaru na displeji
Jakmile radar detekuje vozidlo blížící se k elektrokolu zezadu, zobrazí informaci na obrazovce jako tečky. Barva se bude měnit podle potenciální úrovně ohrožení a bude se ozývat varovný signál.
barva situace
červená
zelená
INFORMACE:
zvukový alarm
Vozidlo se blíží vysokou rychlostí (rozdíl rychlostí větší jak 60 km/h) dvakrát
Vozidlo se blíží nízkou rychlostí (rozdíl rychlostí měnší jak 60 km/h) jednou
• Červené výstražné indikátory se zobrazují v horní i dolní části obrazovky.
• Zadní světlo radaru Aegis bude blikat, aby upozornilo vozidla blížící se zezadu a zvýšilo tak bezpečnost.
Bezpečností informace
Před použitím si přečtěte bezpečnostní informace a návod k použití. Nesprávné použití může způsobit poškození komponentu a/nebo zranění.
VAROVÁNÍ:
• Radar Aegis slouží pouze jako pomocný nástroj a nemůže nahradit váš vizuální úsudek a sledování stavu vozovky.
• Zůstaňte ostražití a pravidelně kontrolujte pomocí zrcátek, zda se neblíží nějaká vozidla. Nespoléhejte se pouze na radarový systém.
• Nepříznivé povětrnostní podmínky (například silný déšť nebo mlha) mohou ovlivnit výkon radarového detekčního systému.
• Detekce radaru může být omezená při odbočování, v tunelech nebo za složitých silničních podmínek.
UPOZORNĚNÍ:
• Udržujte radarový senzor a sestavu zadních světel v čistotě, aby nečistoty neovlivňovaly detekční výkon.
• Pravidelně kontrolujte radarový systém, aby byla zajištěna jeho správná funkce.
• Pokud je zjištěna jakákoli abnormalita (například falešné poplachy nebo selhání detekce), okamžitě kontaktujte autorizovaného prodejce Giant nebo Liv za účelem kontroly.
3.4.4 E-Lock
Pro zajištění bezpečnosti kola a bezproblémového zážitku z jízdy na elektrokole je elektrokolo vybaveno funkcí E-Lock (elektronický zámek), která chrání vaše kolo před krádeží tím, že vypne motor. Elektrokolo můžete jednoduše zamknout/odemknout pomocí bezdrátové komunikace přes aplikaci RideControl.
Nastavení elektronického zámku
1. Před nastavením funkce E-Lock se ujistěte, že jste dokončili proces aktivace elektrokola a registrace majitele. Funkci E-Lock může aktivovat pouze registrovaný uživatel s platným Giant ID.
2. Zapněte své elektrokolo.
3. Propojte své elektrokolo s aplikací RideControl.
4. Najděte tlačítko nastavení E-Lock na hlavní stránce nastavení elektrokola.
5. Nastavte čtyřmístný uživatelský PIN kód pro elektronický zámek.
6. PIN Kód bude uložen výhradně pro majitele kola, který byl propojen k Giant ID v procesu aktivace E-Lock. Po nastavení PIN kódu můžete e-kolo zamknout/odemknout jednoduše pomocí virtuálního tlačítka v aplikaci RideControl.
Použití elektronického zámku
1. Zapněte elektrokolo. Stav uzamčení zůstane stejný jako při vypnutí systému.
2. Připojte aplikaci RideControl k vašemu elektrokolu.
3. Najděte ikonu/tlačítko E-Lock v pravém horním rohu domovské stránky, hned za názvem připojeného elektrokola.
4. Stisknutím tohoto virtuálního tlačítka zamknete/odemknete své elektrokolo.
5. Elektrokolo můžete odemknout také pomocí RideControl Dash 2 nebo RideDash Evo 2.0 / RideControl Ergo 4 pomocí uživatelského PIN kódu:
• Vstupte do nastavení, najděte nastavení E-lock na stránce jízdy. Výběrem možnosti „Manual Lock“ (Ruční zámek) se elektrokolo uzamkne.
• Odemkněte své elektrokolo, stačí stisknout libovolnou klávesu a poté zadat čtyřmístný uživatelský PIN kód.
• Po zadání PIN kódu stiskněte tlačítko Potvrdit pro odemknutí.
• Pokud zadáte nesprávné heslo, budete na to upozorněni a budete muset zadat PIN kód znovu.
VAROVÁNÍ:
• Uchovávejte svůj uživatelský PIN kód v bezpečí a tajnosti. Nikdy jej nesdílejte s ostatními, ani jej nezaznamenávejte na místech, kde by ho ostatní mohli vidět.
• Pokud zapomenete svůj uživatelský PIN kód, obraťte se na autorizovaného prodejce
Giant nebo Liv. Nepokoušejte se systém odemknout násilím, mohlo by dojít k jeho poškození.
• Pro zvýšení zabezpečení se doporučuje používat E-Lock v kombinaci s tradičním mechanickým zámkem, namísto spoléhání se pouze na funkci E-Lock
UPOZORNĚNÍ:
• Pravidelně kontrolujte, zda funkce E-Lock funguje správně, aby byla zajištěna bezpečnost systému.
• Pokud je zjištěna jakákoli abnormalita, okamžitě kontaktujte autorizovaného prodejce Giant nebo Liv za účelem kontroly.
INFORMACE: E-Lock je funkce dostupná pouze pro vázané účty, která zajišťuje zabezpečení kola. K elektrokolu se může připojit i uživatel, který není jeho majitelem, ale budou mu k dispozici pouze základní funkce.
3.5 Klíče
K některým modelům elektrokol obdržíte standardně dva identické klíče, které slouží k uzamčení baterie anebo zámku na kolo. Bez klíče nelze zámky odemknout.
POZNÁMKA:
• Vždy s sebou vezměte klíč při návštěvě prodejce z důvodu údržby nebo opravy kola.
• Klíč a kód klíče uschovejte pečlivě spolu se sériovým číslem rámu a ostatními dokumenty ke kolu.
• Doporučujeme nechat vyrobit u kvalifikovaného zámečkníka náhradní kopii originálního klíče a uschovat ji odděleně.
3.6 Dojezdová vzdálenost
Dojezd na jedno nabití je závislý na mnoha faktorech, jako například (ale nejen tyto):
• celková hmotnost kola včetně jezdce, spolujezdce a nákladu;
• venkovní podmínky jako například okolní teplota a vítr;
• podmínky na silnici jako například kopcovitý terén a hrubý povrch silnice;
• stav kola jako třeba tlak v pláštích a úroveň údržby;
• počet cyklů dobití a vybití;
• stáří a stav baterie EnergyPak;
• používaný stupeň asistence výkonu;
• uživatelské nastavení stupně asistence výkonu (v aplikaci RideControl v telefonu).
4 Přeprava a uskladnění
Přeprava
UPOZORNĚNÍ:
• Jakékoli odnímatelné (elektronické) části, jako jsou nabíječka a baterie EnergyPak, by měly být vždy před přepravou z elektrokola demontovány.
• Vždy se řiďte pokyny výrobce vozidla anebo nosiče jízdních kol, který pro přepravu elektrokola používáte.
POZNÁMKA:
• Pokud je to možné, vyvarujte se přepravy elektrokola za špatných povětrnostních podmínek.
• Pokud se přepravě za špatných povětrnostních podmínek nelze vyhnout, důkladně zakryjte všechny odkryté elektronické části kola.
• Vysoké rychlosti v kombinaci s větrem a deštěm mohou způsobit vtlačení vlhkosti do elektronických částí kola, což může způsobit dočasné poruchy nebo trvalé závady.
• Pokud po dosažení cíle přepravy za špatných povětrnostních podmínek dojde k poruše elektrokola, vyjměte baterii EnergyPak a nechejte všechny části kola na vzduchu důkladně oschnout.
Uskladnění elektrokola
Elektrokolo skladujte, pokud možno, na místě, které je chráněno před povětrnostními vlivy.
POZNÁMKA:
• Sníh, déšť, posypová sůl a kyseliny mohou způsobit korozi nebo poškození určitých komponentů elektrokola.
• Ultrafialové sluneční záření může způsobit vyblednutí barvy a propustnost nebo popraskání pryžových a plastových dílů kola.
• Vystavení příliš vysokým nebo naopak nízkým teplotám během skladování může způsobit dočasné poruchy nebo dokonce trvalé závady elektrokola
Uskladnění baterie
Není-li elektrokolo po delší dobu používáno, je vhodné baterii EnergyPak z kola demontovat.
UPOZORNĚNÍ:
• Skladujte baterii EnergyPak nejlépe při pokojové teplotě na suchém a bezpečném místě.
• Skladujte baterii EnergyPak při teplotě mezi –20 °C a 20 °C.
POZNÁMKA:
• Skladování při teplotách nad 20 °C může snížit kvalitu a celkovou životnost baterie.
• Baterii EnergyPak skladujte na úrovni nabití přibližně 60 %.
• Během delšího skladování kontrolujte jednou měsíčně úroveň nabití baterie EnergyPak.
• Baterii EnergyPak dobijte, pokud úroveň nabití klesne pod 60 %.
• Nabijte baterii EnergyPak na 60 % alespoň jednou za 3 měsíce.
• Nesprávné skladování anebo dlouhodobé zanedbávání baterie EnergyPak může způsobit závady baterie, snížení její kapacity a může vést ke ztrátě záruky.
5 Údržba
Pravidelná údržba a čištění jsou nezbytné pro optimální výkon a bezpečnost elektrokola.
INFORMACE: Přečtěte si také informace o údržbě na internetových stránkách a ve všeobecném návodu ke kolu.
Čištění
K odstranění nečistot použijte jemnou tkaninu nebo kartáč, případně s minimálním množstvím neutrálního čistícího roztoku. Poté otřete do sucha čistou jemnou tkaninou.
UPOZORNĚNÍ:
• K čistění nepoužívejte vodu pod vysokým tlakem nebo stlačený vzduch. Mohou vtlačit vodu do (utěsněných) elektrických součástí a způsobit následné poruchy a závady.
• Díly elektrokola neomývejte nadměrným množstvím vody. Dostane-li se na vnitřní elektrické součásti voda, může způsobit poruchy a další problémy.
POZNÁMKA:
• K mytí plastových dílů nepoužívejte agresivní mýdlové roztoky. Roztoky, které nejsou neutrální, mohou způsobit poškození materiálů, změnu barvy, deformace, poškrábání a další.
Pohon
VAROVÁNÍ:
• Vždy demontujte baterii při kontrole napnutí řetězu. Pokud je systém pod napětím, může dojít pouhým dotykem rukou (nebo jinou částí těla) kdekoli na hnacím ústrojí k náhlé aktivaci motoru.
UPOZORNĚNÍ:
• Jakékoli nastavení nebo výměnu by měl provádět vhodným nářadím pouze školený mechanik.
• Žádejte vašeho autorizovaného prodejce Giant nebo Liv o další informace a podporu při údržbě vašeho elektrokola.
Napnutí řetězu

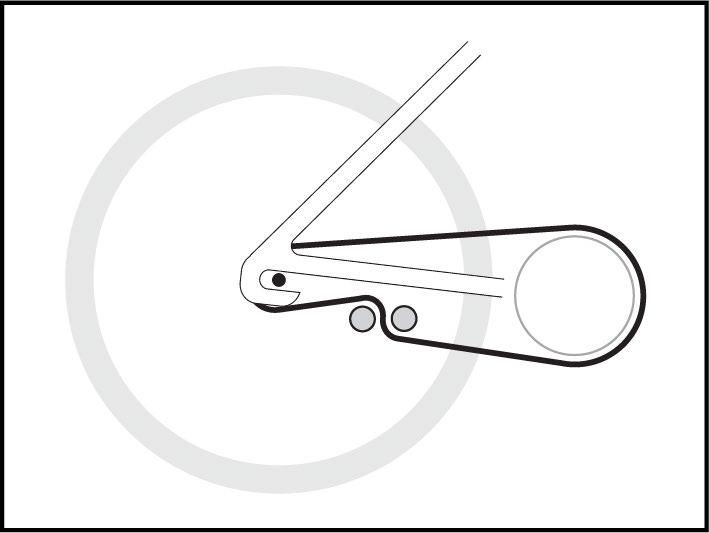

Některá elektrokola jsou vybavena nábojem s vnitřním řazením. Mohou být vybavena i automatickým napínákem řetězu, který udržuje správné napnutí řetězu.
Je-li řetěz příliš prověšený, je možné, že bude potřeba nastavit jeho napnutí. Řětěz může být i opotřebovaný, a pak bude nutné jej vyměnit.

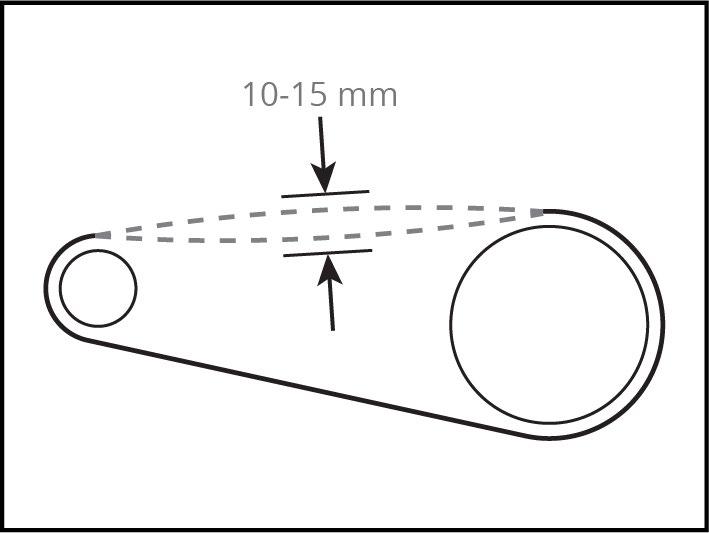

Jak kontrolovat napnutí řetězu
Při kontrole napnutí řetězu zabraňte otáčení klik a držte řetěz ve střední části vzdálenosti mezi převodníkem a pastorkem.
• Při kontrole průvěsu řetězu pohybujte řetězem nahoru a dolů.
• Vertikální pohyb řetězu by měl být v rozmezí 10 až 15 mm.
• Je-li vertikální pohyb řetězu větší nebo menší, je třeba upravit napnutí řetězu. Kontaktujte autorizovaného prodejce Giant nebo Liv kvůli servisu.
Řemenový pohon
Přečtěte si návod k použití výrobce řemenového pohonu dodávaného s elektrokolem, v kterém najdete technické specifikace a podmínky. Všechny modely s řemenovým pohonem mají posuvné zadní patky a stavěcí šrouby k nastavení napnutí řemenu. Postup při nastavení řemenového pohonu je stejný jako v případě řetězu.
Likvidace
Dle směrnice Evropského parlamentu číslo 2006/66/EC musí být vadné nebo použité baterie, bateriové sady nebo jednotlivé články shromažďovány odděleně a ekologicky likvidovány.
Použité články a baterie jsou recyklovatelné ekonomické zboží. Podle označení přeškrtnutého odpadkového koše se tyto baterie nesmí likvidovat jako běžný domovní odpad.
POZNÁMKA:
• S použitými bateriemi je třeba zacházet jako s nebezpečným odpadem.
• Baterie musí být likvidovány v souladu s příslušnými národními předpisy na ochranu životního prostředí.
• Vraťte baterie do recyklačního zařízení nebo k autorizovanému prodejci Giant a Liv.
• V případě nejasností kontaktujte oficiálního dovozce Giant a Liv do České republiky.
7 Právní dokumentace
7.1 Záruka
Společnost Giant poskytuje původním vlastníkům záruku bezporuchového provozu ohledně materiálu a zpracování pouze na rám, pevnou vidlici nebo na originální součástky všech nových značkových elektrokol, a to během níže uvedené záruční doby:
Záruka v trvání 2 let na elektronické součásti:
• RideControl displej a tlačítka;
• SyncDrive motor;
• EnergyPak baterie – na 60 % původní nominální kapacity při maximu 600 dobíjecích cyklů;
• elektrické rozvody.
Maximální celkové povolené zatížení vašeho elektrokola najdete na štítku s předpisy na rámu, protože povolené celkové zatížení se může lišit v závislosti na specifikacích kola a podmínkách jízdy.
Ohledně všech ostatních součástí a komponentů se odkazujeme na všeobecný návod Giant a Liv, který je rovněž dodán s tímto elektrokolem. Všeobecný návod je určující v případě jakýchkoli otázek. Informace níže a v kapitole Výjimky slouží pouze k nahlédnutí.
Požadavek montáže po koupi
Tato záruka se vztahuje pouze na nová kola a rámy zakoupená u autorizovaných prodejců Giant a Liv, která tento prodejce po prodeji smontuje.
Omezené ručení za nápravu
Není-li uvedeno jinak, nápravu lze poskytnout podle této záruky nebo implicitní záruky výhradně formou výměny vadných součástek za součástky stejné nebo vyšší hodnoty podle výhradního uvážení společnosti Giant. Tato záruka platí od data koupě, vztahuje se pouze na původní vlastníky a není přenositelná na jiné osoby. Společnost nepřebírá odpovědnost za žádnou přímou, nahodilou ani následnou škodu, zejména pak za náhradu škody v případě zranění osob, poškození majetku nebo za ekonomické ztráty, bez ohledu na to, zda vyplývají ze nějaké smlouvy, záruky, zanedbání, odpovědnosti za výrobek nebo z jakéhokoli jiného důvodu.
Firma Giant neposkytuje žádné další záruky, výslovné ani předpokládané. Všechny předpokládané záruky, včetně záruk obchodovatelnosti a vhodnosti výrobku pro určitý účel jsou omezeny na dobu trvání výslovné záruky uvedené výše.
Jakýkoli nárok ze záruky musí být uplatněn v místě prodeje prostřednictvím autorizovaného prodejce Giant nebo Liv. Při uplatnění záruky je nutný doklad o koupi nebo jiný doklad prokazující datum koupě. Nároky uplatněné mimo zemi nákupu mohou podléhat poplatkům a dalším omezením. Záruční doba a detaily záruky se mohou lišit podle typu rámu a/nebo země. Tato záruka vám dává určitá zákonná práva. Můžete mít i další práva, která se mohou v různých zemích lišit. Tato záruka nemá vliv na vaše zákonná práva.
7.2
Vyjímky
Výše uvedená záruka nebo implicitní záruka se nevztahuje na tyto okolnosti:
• Obvyklé opotřebení součástek, jako jsou pneumatiky, řetězy, brzdy, kabely a převodová kolečka, pokud se nejedná o vadu montáže nebo materiálu.
• Servisní služby ohledně kola prováděné jiným než autorizovaným prodejcem Giant nebo Liv.
• Změny původního stavu.
• Nadměrné namáhání kola, používání kola pro závodní činnost nebo v rámci komerčních aktivit nebo pro jiné účely, než pro které je kolo určeno.
• Poškození způsobené nedodržováním návodu k užívání.
• Poškození laku a potisků způsobené účastí v závodech, skocích, sjezdu, případně tréninků na tyto činnosti nebo akce, nebo jízdou na kole za nepříznivých podmínek nebo počasí.
• Úhradu za práci při výměně nebo záměně součástek.
Pokud to není v této záruce nebo v dalších záručních dokumentech výslovně uvedeno něco jiného, společnost Giant a její zaměstnanci a zástupci nenesou odpovědnost za žádné ztráty ani za škody (včetně náhodných a následných ztrát a škod způsobených nedbalostí nebo porušením zákona) souvisejících s jakýmikoli koly společnosti Giant nebo se jich týkajících.
7.3 Prohlášení o shodě
Kola s hybridním pohonem s maximální podpůrnou rychlostí 45 km/h splňují podmínky směrnice Evropské komise 168/2013/EC pro kategorii vozidel L1e-B.
Hladina akustického tlaku emisí vážená podle křivky A v uších jezdce je nižší než 70 dB(A).
Kola s hybridním pohonem s maximální podpůrnou rychlostí 25 km/h splňují podmínky směrnice Evropské komise o strojních zařízeních 2006/42/EC. Tato kola rovněž splňují podmínky následujících standardů:
• ISO 4210-2 bezpečnostní norma pro kola
• EN15194 bezpečnostní norma pro EPAC
• EN17404 bezpečnostní norma pro horská elektrokola
Prohlášení o shodě pro vaše konkrétní elektrokolo Giant nebo Liv naleznete vložené v originálním návodu k obsluze, který je dodáván s kolem.
7.4 Zřeknutí se odpovědnosti
Nedemontujte nebo nevyměňujte žádné originální vybavení nebo neprovádějte jakékoli úpravy, které by mohly změnit design a/nebo fungování kola. Takové změny mohou vážně poškodit ovládání, stabilitu a další aspekty kola, což může způsobit, že jízda na něm bude nebezpečná. Demontáž nebo úprava součástí nebo použití neoriginální výbavy jako náhrada mohou vést ke ztrátě záruky a mohou způsobit, že vaše kolo nebude v souladu s příslušným zákonem a předpisy. Abyste zajistili bezpečí, kvalitu a spolehlivost, používejte pouze originální součásti nebo náhrady schválené společností Giant pro opravu nebo výměnu. Společnost nepřebírá odpovědnost za žádnou přímou, nahodilou ani následnou škodu, zejména pak za náhradu škody v případě zranění osob, poškození majetku nebo za ekonomické ztráty, bez ohledu na to, zda vyplývají ze nějaké smlouvy, záruky, zanedbání, odpovědnosti za výrobek nebo z jakéhokoli jiného důvodu.
7.5 FCC
Toto zařízení splňuje kapitolu 15 pravidel FCC. Provoz podléhá následujícím dvěma podmínkám:
1. Toto zařízení nesmí způsobovat škodlivé rušení.
2. Toto zařízení musí akceptovat jakékoli působící rušení, včetně rušení, které může způsobit nežádoucí provoz.
Pamatujte, že změny nebo úpravy, které nejsou výslovně schváleny stranou odpovědnou za dodržování předpisů, mohou vést ke ztrátě oprávnění uživatele zařízení provozovat.
INFORMACE: Toto zařízení bylo testováno a shledáno vyhovujícím pravidlům pro digitální zařízení třídy B podle kapitoly 15 pravidel FCC. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a pokud není nainstalováno a používáno v souladu s pokyny, může způsobit škodlivé rušení rádiové komunikace. Neexistuje však žádná záruka, že při konkrétní instalaci nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení rozhlasového nebo televizního příjmu, což lze zjistit vypnutím a opětovným zapnutím zařízení, doporučuje se uživateli pokusit se rušení opravit jedním nebo více z následujících opatření:
• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do zásuvky v jiném obvodu, než ve kterém je připojen přijímač.
• Požádejte o pomoc prodejce nebo zkušeného rozhlasového/televizního technika.
Toto zařízení vyhovuje limitům pro působení vysokofrekvenčních vln stanoveným FCC pro nekontrolované prostředí.
Toto zařízení by mělo být instalováno a provozováno s minimální vzdáleností 5 mm mezi zařízením a uživatelem nebo okolními osobami.
Toto zařízení nesmí být umístěno společně nebo provozováno ve spojení s jakoukoli jinou anténou nebo vysílačem.
V souladu s ustanovením směrnice 2006/42/EC spolu se splnomocněným zástupcem
prohlašujeme na naši zodpovědnost, že výrobky uvedené v Příloze I* (APPENDIX I) jsou v souladu se základními požadavky a ostatními odpovídajícími ustanoveními směrnice 2006/42/EC.
Tento výrobek, ke kterému se prohlášení o shodě vztahuje, rovněž splňuje podmínky následujících doplňkových standardů nebo dalších norem:
• ISO 4210-2 bezpečnostní norma pro kola
• EN15194 bezpečnostní norma pro EPAC
• EN17404 bezpečnostní norma pro horská elektrokola
• 2001/95/EC všeobecná směrnice o bezpečnosti produktu
• 2014/30/EU směrnice EMC
• 2014/35/EU směrnice o zařízeních určených pro používání v určitých mezích napětí
• 2014/53/EU směrnice o rádiových zařízeních
Místo: Giant MFG. Co., Ltd.
Datum: 1. dubna 2024
Podpis: Eric Wang General Director
*Přílohu I (APPENDIX I) k prohlášení o shodě pro vaše konkrétní elektrokolo Giant nebo Liv naleznete vložené v originálním návodu k obsluze, který je dodáván s kolem.
Dodavatel pro Českou republiku: Progress Cycle, a. s. Palouky 1371, 253 01 Hostivice-Palouky, Česká republika ( +241 771 181-2 • e-mail: giant@progresscycle.cz www.giant-bicycles.cz • www.liv-cycling.cz
POZNÁMKY
4
5
6
7
3.1 Batéria EnergyPak
3.1.1 Prvé použitie
3.1.2 Batéria EnergyPak InTube
3.1.3 Batéria EnergyPak integrovaná 83
3.1.4 Batéria EnergyPak Smart Compact 85
3.1.5 Batéria EnergyPak vybratie do strany
3.2 Nabíjačka .
3.2.1 Nabíjačka Smart 4A, 48V, Dual
3.2.2 Nabíjačka Smart 4A, 36V, Dual
3.2.3 Nabíjačka Smart 6A, 36V, Single
3.2.4 Nabíjačka Smart 4A, 36V, Single .
3.2.5 Nabíjačka Smart Compact
86
89
90
91
92
3.2.6 Nabíjačka Fast 3A / 4A, 36V 93
3.2.7 Nabíjanie 94
3.2.8 Čas dobíjania
3.3 Ovládanie .
3.3.1 RideControl Ergo
3.3.2 RideControl Ergo 2
3.3.3 RideControl Ergo 3
3.3.4 RideControl Dash
3.3.5 RideControl Go .
3.3.6 RideDash EVO
3.3.7 RideControl Dash 2
3.3.8 RideControl Go Lux
3.3.9 RideControl Go 2
3.4.0 RideControl Ergo 4
3.4.1 RideDash EVO 2.0
3.4.2 Aegis Tire Checker
3.4.3 Aegis Radar
3.4.4 E-Lock
7.3 Vyhlásenie o zhode
7.4 Zrieknutie sa zodpovednosti
7.5 FCC
1 Úvod
Pozdravujeme a gratulujeme
Pozdravujeme a gratulujeme k zakúpeniu nového elektrobicykla Giant alebo Liv. Už za chvíľu si budete môcť užívať radosť z jazdy.
Ako návod používať
Návod slúži na krátke predstavenie vášho nového elektrobicykla. Obsahuje základné bezpečnostné informácie a prináša prvý pohľad na hlavné komponenty a funkcie elektrobicykla. Pred použitím elektrobicykla navštívte sekciu podpory na našich internetových stránkach na zobrazenie alebo stiahnutie informácií, ktoré sú tu k dispozícii. Okrem špecifických informácií o elektrobicykli nezabudnite naštudovať aj informácie vo všeobecnom návode k bicyklu.
Ilustrácie
Ilustrácie vyobrazené v tomto dokumente sa môžu v detailoch líšiť od konfigurácie vášho konkrétneho modelu elektrobicykla. Ilustrácie majú všeobecný význam pre inštruktáž a iba za účelom opisu.
Symboly použité v návode
VAROVANIE: Varuje pred situáciou, ktorá môže spôsobiť smrť, vážne poranenia alebo ťažké poškodenie materiálu, ak nebudete dodržiavať bezpečnostné pokyny.
UPOZORNENIE: Varuje pred situáciou, ktorá môže spôsobiť materiálne škody, ak sa nebudete riadiť bezpečnostnými pokynmi.
POZNÁMKA: Poskytuje dôležité informácie, aby ste predišli problémom.
INFORMÁCIE: Poskytuje doplnkové informácie.
Informácie a súbory na stiahnutie
Giant | global www.giant-bicycles.com/global/manuals
Liv | Slovakia www.giant-bicycles.com/cz/owners-manuals
Informácie o ďalších komponentoch bicykla a záručných podmienkach nájdete vo všeobecnom návode k bicyklu.
Servis a podpora
Tento manuál neobsahuje vyčerpávajúce informácie týkajúce sa servisu, opravy alebo údržby. Za týmto účelom kontaktujte predajcu. Viac informácií o našich produktoch alebo vašom predajcovi nájdete na stránkach www.giant-bicycles.sk a www.liv-cycling.sk
Pred jazdou na bicykli si pozorne prečítajte všetky informácie v tejto príručke. Bezpečnostné pokyny sú veľmi dôležité a nemali by ste ich prehliadať. Prečítanie príručky vám pomôže lepšie pochopiť všeobecné ovládacie prvky.
2 Bezpečnosť
Bezpečné použitie bicykla
Pred použitím elektrobicykla na verejnej komunikácii, si vyskúšajte jazdu na bicykli v bezpečnom priestore, aby ste si zvykli na jazdu s pomocným elektrickým pohonom. Vyskúšajte si na bicykli všetky nastavenia a zoznámte sa s ich výsledkami.
VAROVANIE:
• Pri jazde držte obe ruky na riadidlách s brzdovými pákami na dosah, aby ste mohli okamžite reagovať na akúkoľvek situáciu. Ak tak neurobíte, môže dôjsť k strate kontroly nad bicyklom.
• Pred každou jazdou skontrolujte technický stav bicykla a všetky základné funkcie, akými sú riadenie a brzdenie.
• Uistite sa, že batéria je správne namontovaná a že je zaistená.
• Uistite sa, že všetky upevňovacie prvky sú riadne utiahnuté.
• Uistite sa, že na bicykli nie sú žiadne opotrebované alebo poškodené diely, ktoré by mohli zlyhať počas jazdy.
Batéria a nabíjačka
Pri manipulácii s batériou a nabíjačkou vezmite do úvahy všetky nasledujúce informácie.
VAROVANIE:
• Batérie musia byť mimo dosahu detí a domácich zvierat.
• Batériu a nabíjačku nevystavujte vode a otvorenému ohňu.
• Batériu a nabíjačku nevystavujte pádom a ani veľkým nárazom.
• Batériu nabíjajte iba s pomocou nabíjačky, ktorá bola dodaná s elektrobicyklom, prípadne náhradnou nabíjačkou dodanou autorizovaným predajcom.
• Batériu a nabíjačku nepoužívajte pre iné účely.
• Nespájajte póly batérie.
• Batériu a nabíjačku nezakrývajte, ani na ne v priebehu nabíjania neklaďte iné objekty.
• Počas nabíjania nenechávajte batériu a nabíjačku bez dozoru.
• Odpojte okamžite nabíjačku a batériu, ak zaznamenáte podozrivý zápach alebo dym.
• Ak nastane nepravdepodobná situácia, kedy bude batéria EnergyPak horieť, NEPOUŽÍVAJTE na hasenie vodu. Zaduste oheň veľkým množstvom piesku a okamžite zavolajte zložky záchranného systému.
• Gombíkové batérie: Gombíkové batérie sú nebezpečné a musia byť uchovávané mimo dosahu detí. Nikdy nevkladajte batérie do úst ani do žiadnej časti tela. Ak ich prehltnete alebo vložíte do tela, môže dôjsť k vážnym alebo smrteľným zraneniam do 2 hodín. Ak sa tak stane alebo máte podozrenie, že sa tak stalo, okamžite vyhľadajte lekársku pomoc.
• Vysoká teplota: Nedotýkajte sa povrchu holými rukami, pretože by to mohlo spôsobiť vážne popáleniny.
UPOZORNENIE: Počas dobíjania sa nabíjačky nedotýkajte. Nabíjačka sa môže počas dobíjania zahriať.
POZNÁMKA: Akonáhle batéria dosiahne koniec svojej životnosti, malo by s ňou byť nakladané ako s nebezpečným odpadom. Nehádžte batériu do bežného domáceho odpadu. Požiadajte svojho predajcu o radu ohľadom správnej likvidácie batérie.
Nosič batožiny
VAROVANIE: Vždy sa uistite, že akákoľvek batožina alebo detská sedačka namontovaná na nosiči sú bezpečne upevnené v súlade s pokynmi výrobcu a že žiadne voľné popruhy alebo iné predmety sa nemôžu zachytiť v kolese.
UPOZORNENIE:
• Batožinu možno bezpečne prepravovať iba na nosičoch. Neupevňujte batožinu k žiadnej inej časti bicykla.
• Bicykel sa môže správať odlišne (najmä pokiaľ ide o riadenie a brzdenie), ak je nosič batožiny naložený.
• Maximálna nosnosť zadného nosiča (vrátane batérie EnergyPak) je 22 kg.
POZNÁMKA:
• Ak je batožina pripevnená k nosiču, odporúčame ju skontrolovať a upraviť rozmiestnenie odraziek a svetiel, aby nedošlo k ich zakrytiu.
• U niektorých bicyklov je držiak batérie kombinovaný s nosičom batožiny. Uistite sa, že je batožina bezpečne upevnená, aby nedošlo k poškodeniu batérie alebo držiaka.
INFORMÁCIE: Odporúčame rozmiestniť batožinu rovnomerne na obe strany nosiča batožiny.
Doplnky
UPOZORNENIE:
• Vždy dodržujte pokyny výrobcu pre inštaláciu, používanie a bezpečnosť detskej sedačky. Neupravujte žiadne originálne súčasti elektrobicykla, aby ste umožnili montáž detskej sedačky.
• Nikdy neprekračujte nosnosť detskej sedačky a / alebo celkovú prípustnú hmotnosť nákladu elektrobicykla, ako je uvedené v inej časti tohto návodu.
• Uvedomte si, že použitie detskej sedačky môže priniesť väčšie zaťaženie a zvýšené opotrebenie elektrických a / alebo mechanických súčastí elektrobicykla.
• Ak je použitá detská sedačka a bicykel je vybavené sedadlom s odkrytými vinutými pružinami, existuje značné riziko, že môže dôjsť k poraneniu prstov dieťaťa v dôsledku zachytenia vinutými pružinami. Prijmite príslušné opatrenia, aby ste zabránili poraneniu prstov dieťaťa.
• Vždy preštudujte dokumentáciu dodanú s nosičom alebo sa obráťte na vášho predajcu ohľadom pokynov na montáž, maximálneho zaťaženia, krútiaceho momentu, špecifikácií dielov, maximálny kompatibilný rozmer kolies, kompatibilitu s prívesom a detskou sedačkou.
• Informácie typu meno a adresa výrobcu, dovozcu alebo zástupcu, ochranná známka, číslo modelu a výrobné číslo alebo odkaz nájdete v dokumentácii nosiča alebo na samotnom nosiči.
3 Použitie bicykla
3.1 Batéria EnergyPak
EnergyPak je dobíjacia batéria, ktorá poháňa systém elektrobicykla. EnergyPak sa líši tvarom, veľkosťou, energetickou kapacitou a kompatibilitou. Môžu byť namontované na rôzne umiestnenia na elektrobicykli v závislosti od modelu elektrobicykla. EnergyPak by mal byť nabitý s originálnou nabíjačkou, ktorá je dodávaná s elektrobicyklom.
POZNÁMKA:
• V návode nemusia byť vyobrazené všetky typy alebo verzie batérií EnergyPak. Ďalšie informácie k batériám EnergyPak nájdete na internetových stránkach www.giant-bicycles.sk a www.liv-cycling.sk v sekcii podpora.
• Konkrétne technické špecifikácie a ďalšie podrobnosti nájdete na tlačenom štítku umiestnenom na batérii EnergyPak.
3.1.1 Prvé použitie
• Všetky batérie EnergyPak sú pred expedíciou vo výrobe deaktivované.
• Batéria EnergyPak nebude pracovať, kým nebude aktivovaná.
• Batériu EnergyPak aktivujte nabitím nabíjačkou.
• Pred prvým použitím odporúčame novú batériu EnergyPak nabiť úplne.
• Nová batéria EnergyPak nemusí dosiahnuť pri prvom použití maximálneho výkonu.
• Výkon batérie EnergyPak sa stabilizuje po niekoľkých úplných cykloch vybitia (jazdou) a nabitia.
3.1.2 Batéria EnergyPak InTube
Popis
A batéria EnergyPak
POZNÁMKA: Z bezpečnostných dôvodov by batériu EnergyPak Smart Intube mal vyberať alebo inštalovať iba autorizovaný mechanik spoločnosti Giant alebo Liv.
3.1.3
Popis
A batéria EnergyPak
B zásuvka na dobíjanie
C kontrola stavu batérie
Demontáž a montáž POZNÁMKA: Pred vybratím batérie EnergyPak vždy najprv vypnite napájanie.
Demontáž batérie EnergyPak (zamykanie kľúčom)
• Podoprite váhu batérie.
• Vložte kľúč a odomknite batériu EnergyPak. (Iba batérie integrované zhora: Vyberte batériu EnergyPak a pokračujte nabíjaním batérie EnergyPak.)
• Aby ste batériu uvoľnili úplne, stlačte bezpečnostnú páčku brániacu jej vypadnutiu.
• Vložte Torx kľúč rozmeru T25 a odomknite batériu EnergyPak otáčaním proti smeru hodinových ručičiek. Skrutku nemožno úplne vyskrutkovať. Zostáva v ráme.
• Aby ste batériu uvoľnili úplne, stlačte bezpečnostnú páčku brániacu jej vypadnutiu.
• Vyklopte batériu a vyberte ju z bicykla.
Montáž batérie EnergyPak
• Pri montáži batérie EnergyPak postupujte v opačnom poradí ako pri jej demontáži.
• Vložte batériu EnergyPak späť do držiaka. Uistite sa, že otvory v spodnej časti pasujú správne.
• Batériu EnergyPak zatlačte v hornej časti do držiaka a uistite sa, že je riadne zaistená. Mali by ste počuť cvaknutie pri zatlačení batérie do držiaka.
• Vyberte kľúč.
• Pri modeloch bez kľúča utiahnite dôkladne Torx skrutku.
Pokyny na vybratie integrovanej batérie EnergyPak (Typ s vnútorným zámkom)
1. Uvoľnite klip a odoberte kryt batérie zo spodnej rúrky.
2. Po odstránení krytu batérie uvidíte na hornej časti spodnej rúrky páčku zámku. Otočte ju o 90 stupňov do odomknutej polohy.
3. Zatlačením páčky úplne hore smerom k predstavci sa batéria uvoľní. Druhou rukou batériu pridržte, aby nespadla.
4. V zaistenej polohe môžete tiež zaaretovať poistnú maticu uprostred páky, aby ste zabránili náhodnému vypadnutiu batérie.
5. Pri inštalácii batérie sa uistite, že je páčka zámku batérie v odomknutej polohe, potom vložte batériu spodným koncom smerom k strednej časti držiaka a zatlačte ju do rámu, aby sa zámok zaistil. Po správnej inštalácii počujete jasné cvaknutie.
6. Otočte páčku do uzamknutej polohy. V opačnom prípade nebude možné nasadiť kryt batérie.
7. Nasaďte kryt batérie a ste pripravení.
3.1.4 Batéria EnergyPak Smart Compact
Popis
A batéria EnergyPak
B zásuvka na dobíjanie
C kontrola stavu batérie
Demontáž a montáž
POZNÁMKA: Pred vybratím batérie EnergyPak vždy najprv vypnite napájanie.
Demontáž batérie EnergyPak
• Pridržte batériu v ráme, aby ste sa uistili, že pri odomknutí nevypadne.
• Vložte kľúč a odomknite batériu EnergyPak. Batéria EnergyPak sa nepatrne vysunie.
• Vyklopte batériu a vyberte ju z bicykla.
Montáž batérie EnergyPak
• Pri montáži batérie EnergyPak postupujte v opačnom poradí ako pri jej demontáži.
• Vložte batériu EnergyPak späť do držiaka. Uistite sa, že otvory v spodnej časti pasujú správne.
• Batériu EnergyPak zatlačte v hornej časti do držiaka a uistite sa, že je riadne zaistená. Mali by ste počuť cvaknutie pri zatlačení batérie do držiaka.
• Vyberte kľúč.
3.1.5 Batéria EnergyPak vybratie do strany
Popis
A Batéria EnergyPak
B zásuvka na dobíjanie
C kontrola stavu batérie
Demontáž a montáž
POZNÁMKA: Pred vybratím batérie EnergyPak vždy najprv vypnite napájanie.
Demontáž batérie EnergyPak
• Vložte kľúč a odomknite batériu EnergyPak.
• Uvoľnite hornú časť batérie EnergyPak do strany smerom doľava.
• Vyberte batériu EnergyPak.
Montáž batérie EnergyPak
• Pri montáži batérie EnergyPak postupujte v opačnom poradí ako pri jej demontáži.
• Vložte batériu EnergyPak späť do držiaka. Uistite sa, že otvory v spodnej časti pasujú správne.
• Batériu EnergyPak zatlačte v hornej časti do držiaka a uistite sa, že je riadne zaistená. Mali by ste počuť cvaknutie pri zatlačení batérie do držiaka.
• Vyberte kľúč.
UPOZORNENIE:
• Používajte iba zodpovedajúcu nabíjačku, ktorá bola dodaná s elektrobicyklom alebo autorizovaným predajcom.
POZNÁMKA:
• V návode nemusia byť vyobrazené všetky typy alebo verzie nabíjačiek. Ďalšie informácie k nabíjačkám nájdete na internetových stránkach www.giant-bicycles.sk a www.liv-cycling.sk v sekcii podpora.
• Konkrétne technické špecifikácie a ďalšie podrobnosti nájdete na tlačenom štítku umiestnenom na nabíjačke.
3.2.1 Nabíjačka Smart 4A, 48V, Dual
Smart nabíjačka 4A je výkonná nabíjačka pre naše vysokokapacitné batérie EnergyPak. Smart nabíjačka nepretržite minitoruje vnútorný stav batérie a podľa toho upravuje proces nabíjania pre dosiahnutie najrýchlejšej rýchlosti nabíjania a maximálnej životnosti batérie
Popis
A AC zásuvka (110V ~ 240V)
B nabíjačka
C 60 % LED indikátor nabitia / tlačidlo
D 100 % LED indikátor nabitia
E adaptér nabíjačky
Popis LED diód
A LED indikátor
B tlačidlo / LED indikátor
LED farba udalosť stav
A B červená > zelená > vypnuté zelená > červená > vypnuté sekvencie
Automatický test pri zapojení batérie (bootovanie).
A červená svieti Batérie nie je zapojená.
A zelená bliká (interval 0,5 s)
Prebieha nabíjanie.
A zelená svieti Nabíjanie dokončené.
A zelená pomalé blikanie (interval 1,0 s) Ochrana proti prehriatiu pri nabíjaní batérie.
B žltá stlačte tlačidlo B Aktivácia nabíjania pri dlhodobom skladovania (60 %).
Problém s nabíjaním (ochrana proti nadmernému prúdu).
Problém s nabíjaním (ochrana proti prehriatiu).
Problém s nabíjaním (ochrana proti skratu).
Pokiaľ sa vyskytne problém s nabíjaním, skontrolujte nabíjací obvod, odpojte zdroj striedavého prúdu od nabíjačky a po zhasnutí LED diódy ho znovu zapojte.
Popis
A AC zásuvka
B nabíjačka
C tlačidlo
D LED indikátor
E adaptér nabíjačky
Popis LED diód
A LED indikátor
B tlačidlo
LED farba udalosť stav
A červená > zelená > vypnuté sekvencie
Automatický test pri zapojení batérie (bootovanie).
A červená svieti Batérie nie je zapojená.
A zelená bliká (interval 0,5 s) Prebieha nabíjanie.
A zelená svieti Nabíjanie dokončené.
A zelená pomalé blikanie (interval 1,0 s) Ochrana proti prehriatiu pri nabíjaní batérie.
A žltá stlačte tlačidlo B
A červená (0,5 s) > vypnuté (1,5 s) sekvencie
A červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (1,5 s) sekvencie
Aktivácia nabíjania pri dlhodobom skladovania (60 %).
Problém s nabíjaním (ochrana proti prepätiu).
Problém s nabíjaním (ochrana proti nadmernému prúdu).
červená (0,5 s) > vypnuté (0,5 s) >
A červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (1,5 s)
sekvencie
A červená > zelená > vypnuté sekvencie
Problém s nabíjaním (ochrana proti prehriatiu).
Problém s nabíjaním (ochrana proti skratu).
Pokiaľ sa vyskytne problém s nabíjaním, skontrolujte nabíjací obvod, odpojte zdroj striedavého prúdu od nabíjačky a po zhasnutí LED diódy ho znovu zapojte.
3.2.3 Nabíjačka Smart 6A, 36V, Single
Popis
A AC zásuvka
B nabíjačka
C tlačidlo / LED indikátor
D LED indikátor
E adaptér nabíjačky
Popis LED diód
A LED indikátor
B tlačidlo / LED indikátor
LED farba udalosť stav
A B červená > zelená > vypnuté zelená > červená > vypnuté sekvencie
Automatický test pri zapojení batérie (bootovanie).
A červená svieti Batérie nie je zapojená.
A zelená bliká (interval 0,5 s) Prebieha nabíjanie.
A zelená svieti Nabíjanie dokončené.
A zelená pomalé blikanie (interval 1,0 s)
Ochrana proti prehriatiu pri nabíjaní batérie.
B žltá stlačte tlačidlo B Aktivácia nabíjania pri dlhodobom skladovania (60 %).
A červená (0,5 s) > vypnuté (1,5 s) sekvencie
A
A
A
červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (1,5 s)
červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (1,5 s)
červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (1,5 s)
sekvencie
sekvencie
sekvencie
Problém s nabíjaním (ochrana proti prepätiu).
Problém s nabíjaním (ochrana proti nadmernému prúdu).
Problém s nabíjaním (ochrana proti prehriatiu).
Problém s nabíjaním (ochrana proti skratu).
Pokiaľ sa vyskytne problém s nabíjaním, skontrolujte nabíjací obvod, odpojte zdroj striedavého prúdu od nabíjačky a po zhasnutí LED diódy ho znovu zapojte.
Popis
A AC zásuvka
B nabíjačka
C tlačidlo
D LED indikátor
E adaptér nabíjačky
Popis LED diód
A LED indikátor
B tlačidlo
LED farba udalosť stav
A červená > zelená > vypnuté sekvencie
Automatický test pri zapojení batérie (bootovanie).
A červená svieti Batérie nie je zapojená.
A zelená bliká (interval 0,5 s) Prebieha nabíjanie.
A zelená svieti Nabíjanie dokončené.
A zelená pomalé blikanie (interval 1,0 s) Ochrana proti prehriatiu pri nabíjaní batérie.
A žltá stlačte tlačidlo B
A červená (0,5 s) > vypnuté (1,5 s) sekvencie
A červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (1,5 s) sekvencie
Aktivácia nabíjania pri dlhodobom skladovania (60 %).
Problém s nabíjaním (ochrana proti prepätiu).
Problém s nabíjaním (ochrana proti nadmernému prúdu).
A červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (0,5 s) >
červená (0,5 s) > vypnuté (1,5 s)
sekvencie
A červená > zelená > vypnuté sekvencie
Problém s nabíjaním (ochrana proti prehriatiu).
Problém s nabíjaním (ochrana proti skratu).
Pokiaľ sa vyskytne problém s nabíjaním, skontrolujte nabíjací obvod, odpojte zdroj striedavého prúdu od nabíjačky a po zhasnutí LED diódy ho znovu zapojte.
3.2.5 Nabíjačka Smart Compact
Popis
A AC zásuvka
B nabíjačka
C tlačidlo
D LED indikátor
E zástrčka nabíjačky
F adaptér nabíjačky
Popis LED diód
A LED indikátor
B tlačidlo
režim tlačidlo / LED farba udalosť stav
všetky A červená > zelená > preblikáva
Automatický test pri zapojení batérie (bootovanie).
všetky A červená svieti Batéria nie je zapojená.
bežné nabíjanie (100 %)
A zelená bliká (interval 0,5 s) Prebieha nabíjanie.
bežné nabíjanie (100 %) A zelená bliká (interval 1 s) Teplota batérie. Prekročený časový limit.
bežné nabíjanie (100 %)
A zelená svieti Batéria je nabitá. – B – stlačte tlačidlo
Aktivácia nabíjania pri dlhodobom uskladnení (60 %).
nabíjanie pri uskladnení (60 %) A žltá bliká (interval 0,5 s) Prebieha nabíjanie.
nabíjanie pri uskladnení (60 %)
nabíjanie pri uskladnení (60 %)
A žltá bliká (interval 1 s) Teplota batérie. Prekročený časový limit.
A žltá svieti Batéria je nabitá.
všetky A červená bliká (podľa schémy v intervale 0,5 s až 1,5 s)
Problém s nabíjaním.
3.2.6 Nabíjačka Fast 3A/4A, 36V
Popis
A AC zásuvka
B nabíjačka
C tlačidlo
D LED indikátor
Popis LED diód
A LED indikátor
LED farba udalosť stav
A červená svieti Automatický test pri zapojení batérie (bootovanie).
A červená bliká Problém s nabíjaním.
A zelená svieti Batéria nie je zapojená. / Batéria je nabitá.
UPOZORNENIE:
• Pred zapojením sa vždy uistite, že ste konektor pripojili správnym smerom do správnej pozície zásuvky (pozri fotografie).
• Batériu EnergyPak nabíjajte pri izbovej teplote (±20 °C alebo 68 °F).
• Nabíjanie pri teplote pod 0 °C alebo nad 40 °C (32 °F ~ 104 °F) môže viesť k nedostatočnému nabíjaniu a môže poškodiť životnosť dobíjacích cyklov batérie.
• Uistite sa, že sa bicykel nehýbe a že je bicykel pri nabíjaní batérie, ktorá je umiestnená na bicykli, stabilný.
• Na bicykel nesadajte, s bicyklom nehýbte a neotáčajte kľukami, ak je nabíjačka pripojená k bicyklu.
Dobíjanie batérie EnergyPak
Batéria EnergyPak bez demontáže
Začatie dobíjania
• Nabíjačku pripojte k batérii EnergyPak.
• Nabíjačku pripojte k sieti.
• Spustí sa proces dobíjania.
Ukončenie dobíjania
• Nabíjačku odpojte najskôr zo siete.
• Nabíjačku odpojte z batérie EnergyPak.
Demontovaná batéria EnergyPak
Začatie dobíjania
• Demontujte batériu EnergyPak z bicykla.
• Nabíjačku pripojte k batérii EnergyPak.
• Nabíjačku pripojte k sieti.
• Spustí sa proces dobíjania.
Ukončenie dobíjania
• Nabíjačku odpojte najskôr zo siete.
• Nabíjačku odpojte z batérie EnergyPak.
• Namontujte batériu EnergyPak späť na bicykel.
INFORMÁCIE:
• LED indikátory na nabíjačke zobrazujú stav procesu nabíjania.
• LED indikátor na batérii EnergyPak zobrazuje aktuálny stupeň nabitia batérie.
• Proces nabíjania môže byť kedykoľvek prerušený alebo zastavený.
POZNÁMKA: Odpojte nabíjačku od batérie EnergyPak a zo siete, ak je batéria EnergyPak plne nabitá.
EnergyPak Smart InTube 36V
inteligentné nabíjanie
režim skladovania (60
EnergyPak Smart Integrovaná 36V
inteligentné nabíjanie
režim skladovania (60
EnergyPak Smart Integrovaná 36V / 48V
inteligentné nabíjanie
režim skladovania (60 %)
EnergyPak Smart Compact 36V
inteligentné nabíjanie
režim skladovania (60 %)
kapacita
250 Wh
nabíjačka 4A 6A
0~60 % 1:20 h 1:20 h
nabíjanie 0~80 % 2:00 h 2:00 h
0~100 % 3:30 h 3:30 h
EnergyPak vybratie do strany 36V
kapacita 250 Wh
nabíjačka 6A 4A
0~60 % 1:20 h 1:20 h
nabíjanie 0~80 % 2:00 h 2:00 h
0~100 % 3:30 h 3:30 h
inteligentné nabíjanie ·
režim skladovania (60 %) ·
EnergyPak vybratie do strany 36V
kapacita 500 Wh 400 Wh striedavé napätie 100 V 200~240 V 100 V 200~240 V
0~80 % 3:40 h 2:45 h 3:00 h 2:00 h
0~100 % 7:20 h 5:00 h 6:00 h 4:30 h
inteligentné nabíjanie – –
režim skladovania (60 %) – –
inteligentné nabíjanie
režim skladovania (60 %)
3.3 Ovládanie
3.3.1 RideControl Ergo
Rad RideControl Ergo poskytuje ergonomické usporiadanie s ľahko prístupnými ovládacími
prvkami vrátane zapnutia a vypnutia, stupňa asistencie, funkcie Smart Assist, asistencie pri chôdzi a osvetlenia. Vizuálne spätná väzba pochádza z jasných LED indikátorov alebo obrazovky, ako je tomu u RideDash EVO. Spojte aplikáciu RideControl vo vašom telefóne s elektrobicyklom a pridajte ešte viac možností, ktoré sa neustále rozširujú a vylepšujú vďaka aktualizáciám.
RideControl ONE ANT+
Q zapnutie / vypnutie
R stupeň asistencie (hore/dole)
S osvetlenie a všeobecné údaje
T asistencia pri chôdzi
G indikátor asistencie výkonu (5 LED diód)
H kontrolka osvetlenia
J kontrolky nabitia batérie EnergyPak (5 LED diód)
L indikátor hlásenia chýb
RideControl Ergo
A asistencia pri chôdzi
B stupeň asistencie dole
C stupeň asistencie hore
D zapnutie / vypnutie
E osvetlenie / informácie
F indikátor asistencie výkonu (5 LED diód)
G kontrolka osvetlenia (biela) / indikátor hlásenia chýb (červená)
H indikátor nabitia batérie EnergyPak (5 LED diód)
Zapínanie a vypínanie
• Stlačte tlačidlo ON/OFF (D), aby ste zapli systém.
• Stlačte a podržte tlačidlo ON/OFF (D) po dobu aspoň jednej sekundy a pol. Tlačidlo uvoľnite a systém sa vypne.
• Pri vypnutí bicykla trikrát zabliká LED kontrolka osvetlenia (G).
Asistencia výkonu
Smart Assist (AUTO): Motor SyncDrive automaticky prispôsobuje výstupný výkon okolnostiam, aby optimalizoval jazdný komfort a dojazd.
• Pri aktivácii funkcie Smart Assist stlačte a podržte po dobu 2 sekúnd tlačidlo stupeň asistencie nahor (C) alebo stupeň asistencie nadol (B).
• Ak je funkcia Smart Assist aktívna, svieti iba stredná LED dióda (F3) indikátora asistencie výkonu.
• Ak je pripojený displej RideDash, na displeji sa stupeň asistencie Smart Assist zobrazí nápisom ‘AUTO’.
• Stlačením tlačidla stupeň asistencie nahor (C) alebo stupeň asistencie nadol (B) sa vrátite k manuálnej voľbe stupňa asistencie výkonu.
INFORMÁCIA: Režim Smart Assist nie je k dispozícii pre všetky modely.
Stupeň asistencie 1 až 5: Manuálne zvoľte stupeň asistencie výkonu.
• Pri manuálnej zmene stupňa asistencie výkonu stlačte tlačidlo stupeň asistencie nahor (C) alebo stupeň asistencie nadol (B).
• Indikátory stupňa asistencie výkonu (F1 až F5) zobrazujú svietením zvolený stupeň zospodu smerom hore.
• Indikátor F1 označuje stupeň s najnižšou asistenciou výkonu, ale s najväčším dojazdom (stupeň ECO).
• Indikátor F5 označuje stupeň s najvyššou asistenciou výkonu, ale s najväčšou spotrebou energie (stupeň POWER).
Vypnutie asistencie výkonu:
Pre jazdu bez asistencie výkonu, ale s funkčnými indikátormi, computerom a osvetlením.
• Stlačte tlačidlo stupeň asistencie nadol (B), kým nezhasnú všetky LED diódy indikátora asistencie výkonu (F).
• Pomocný motor je vypnutý.
• Všetky ostatné funkcie systému zostávajú funkčné.
Asistencia pri chôdzi
Funkcia asistencie pri chôdzi vám pomáha s bicyklom pri chôdzi a funguje iba pokiaľ je okamžitá rýchlosť nižšia ako 6 km/h (4 mph). Asistent pri chôdzi funguje najlepšie pri zaradenom najľahším prevode, tj. s najmenším prevodníkom vpredu a najväčším ozubeným kolesom vzadu.
INFORMÁCIA: Funkcia asistencie pri chôdzi nie je v niektorých krajinách z dôvodu miestnych predpisov k dispozícii.
• Stlačte tlačidlo funkcie Asistencia pri chôdzi (A), aby ste uviedli funkciu Asistencia pri chôdzi do pohotovostného režimu.
• Indikátor asistencie výkonu (F) sa rozsvieti v sekvencii (tam a späť).
• Stlačte do 3 sekúnd tlačidlo stupne asistencie výkonu smerom nahor (C). Aktivuje sa funkcia Asistencia pri chôdzi.
• Uvoľnite tlačidlo stupňa asistencie výkonu smerom nahor (C), aby ste funkciu zastavili alebo prerušili. Ak stlačíte tlačidlo do 3 sekúnd, funkciu opäť aktivujete.
• Stlačte akékoľvek iné tlačidlo na ovládanie RideControl a systém sa vráti do bežného jazdného režimu.
INFORMÁCIA: Ak do 3 sekúnd od stlačenia tlačidla funkcie Asistencia pri chôdzi (A) nedôjde k žiadnej aktivite, systém sa vráti do bežného jazdného režimu.
Osvetlenie
• Stlačte a podržte po dobu 2 sekúnd tlačidlo osvetlenia (E) za účelom zapnutia alebo vypnutia osvetlenia.
• Rozsvieti sa kontrolka osvetlenia (G).
• U S-Pedelecs bicyklov (vysokorýchlostné elektrobicykle) svetlá na bicykli nemožno vypnúť. Tlačidlo prepína medzi stretávacím a diaľkovým svetlom.
• Pri zapnutí osvetlenia na bicykli bude podsvietenie displeja RideDash EVO stlmené.
Indikácia stavu batérie
Stav batérie EnergyPak sa zobrazuje prostredníctvom indikátorov nabiatia batérie LED diód (H1 až H5). Každá LED dióda predstavuje 20 % kapacity batérie EnergyPak.
• Ak je nabitie batérie nižšie ako 10 %, zafarbenie spodnej LED diódy (H1) sa zmení z bielej na oranžovú.
• Ak je nabitie batérie nižšie ako 3 %, spodná LED dióda (H1) bliká oranžovo. Systém sa prepne do najnižšieho stupňa asistencie výkonu.
• Ak je nabitie batérie nižšie ako 1 %, asistencia výkonu sa vypne. Systém osvetlenia zostane funkčný po dobu najmenej 2 hodín.
Tlačidlo informácie
Tlačidlo osvetlenie / informácie (E) sa používa na ovládanie rôznych funkcií obrazovky, ak je k systému pripojený computer RideDash alebo iný kompatibilný cyklistický computer. Konkrétne funkcie sú závislé na pripojenom zariadení.
Hlásenie udalosti
V prípade systémovej udalosti ovládania RideControl zobrazí hlásenie udalosti. U väčšiny hlásení udalosti dôjde k vypnutiu asistencie výkonu. Kontrolka osvetlenia (G) bude blikať na červeno spolu s jednou LED diódou indikátora asistencie výkonu (F1 až F5) ako kontrolkou hlásenia udalosti.
Popis udalosti:
• F5: problém s prehrievaním
• F4: –
• F3: problém so senzorom rýchlosti
• F2: problém s motorom
• F1: problém s batériou
Rýchle kroky riešenia problému:
1. Poznačte si, ktorý indikátor úrovne asistencie bliká (F1 až F5).
4. Ak je to možné, akúkoľvek jednoduchú a zjavnú príčinu vyriešte (napr. Opakujte vloženie nesprávne vloženej batérie).
5. Systém znova zapnite.
Ak je problém vyriešený:
• Môžete pokračovať v bežnom používaní bicykla.
• Naplánujte servisnú prehliadku u autorizovaného predajcu.
Ak sa problém opakuje:
• Opakujte krok 1 až 5.
Ak problém pretrváva:
• Prestaňte jazdiť na bicykli.
• Kontaktujte autorizovaného predajcu Giant alebo Liv kvôli diagnostike a servisu bicykla.
3.3.2 RideControl Ergo 2
Rad RideControl Ergo 2 poskytuje ergonomické usporiadanie s ľahko prístupnými ovládacími prvkami vrátane zapnutia a vypnutia, stupňa asistencie, funkcie Smart Assist, asistencie pri chôdzi, osvetlenia a USB-C nabíjacieho portu, ktorý umožňuje pohodlné nabíjanie. Vizuálne spätná väzba pochádza z jasných LED indikátorov alebo obrazovky, ako je tomu u RideDash
EVO. Spojte aplikáciu RideControl vo vašom telefóne s elektrobicyklom a pridajte ešte viac možností, ktoré sa neustále rozširujú a vylepšujú vďaka aktualizáciám.
K indikátor nabitia batérie EnergyPak (5 LED diód)
Zapínanie a vypínanie
• Stlačte tlačidlo ON/OFF (E), aby ste zapli systém.
• Stlačte a podržte tlačidlo ON/OFF (E) po dobu aspoň jednej sekundy a pol. Tlačidlo uvoľnite a systém sa vypne.
• Pri vypnutí bicykla trikrát zabliká LED kontrolka osvetlenia (J).
Asistencia výkonu
Smart Assist (AUTO):
Motor SyncDrive automaticky prispôsobuje výstupný výkon okolnostiam, aby optimalizoval jazdný komfort a dojazd.
Použitie bicykla
• Pri aktivácii funkcie Smart Assist stlačte tlačidlo Smart Assist (C).
• Ak je funkcia Smart Assist aktívna, svieti iba stredná LED dióda (I3) indikátora asistencie výkonu.
• Ak je pripojený displej RideDash, na displeji sa stupeň asistencie Smart Assist zobrazí nápisom ‘AUTO’.
• Stlačením tlačidla stupeň asistencie nahor (D) alebo stupeň asistencie nadol (B) sa vrátite k manuálnej voľbe stupňa asistencie výkonu.
INFORMÁCIA: Režim Smart Assist nie je k dispozícii pre všetky modely.
Stupeň asistencie 1 až 5: Manuálne zvoľte stupeň asistencie výkonu.
• Pri manuálnej zmene stupňa asistencie výkonu krátko stlačte tlačidlo stupeň asistencie nahor (D) alebo stupeň asistencie nadol (B).
• Indikátory stupňa asistencie výkonu (I1 až I5) zobrazujú svietením zvolený stupeň zospodu smerom hore.
• Indikátor I1 označuje stupeň s najnižšou asistenciou výkonu, ale s najväčším dojazdom (stupeň ECO).
• Indikátor I5 označuje stupeň s najvyššou asistenciou výkonu, ale s najväčšou spotrebou energie (stupeň POWER).
Vypnutie asistencie výkonu:
Pre jazdu bez asistencie výkonu, ale s funkčnými indikátormi, computerom a osvetlením.
• Stlačte tlačidlo stupeň asistencie nadol (D), kým nezhasnú všetky LED diódy indikátora asistencie výkonu (I).
• Pomocný motor je vypnutý.
• Všetky ostatné funkcie systému zostávajú funkčné.
Asistencia pri chôdzi
Funkcia asistencie pri chôdzi vám pomáha s bicyklom pri chôdzi a funguje iba pokiaľ je okamžitá rýchlosť nižšia ako 6 km/h (4 mph). Asistent pri chôdzi funguje najlepšie pri zaradenom najľahším prevode, tj. s najmenším prevodníkom vpredu a najväčším ozubeným kolesom vzadu.
INFORMÁCIA: Funkcia asistencie pri chôdzi nie je v niektorých krajinách z dôvodu miestnych predpisov k dispozícii.
• Stlačte tlačidlo funkcie Asistencia pri chôdzi (H), aby ste uviedli funkciu Asistencia pri chôdzi do pohotovostného režimu.
• Indikátor asistencie výkonu (I) sa rozsvieti v sekvencii (tam a späť).
• Stlačte do 3 sekúnd tlačidlo stupne asistencie výkonu smerom nahor (D). Aktivuje sa funkcia Asistencia pri chôdzi.
• Uvoľnite tlačidlo stupňa asistencie výkonu smerom nahor (D), aby ste funkciu zastavili alebo prerušili. Ak stlačíte tlačidlo do 3 sekúnd, funkciu opäť aktivujete.
• Stlačte akékoľvek iné tlačidlo na ovládanie RideControl a systém sa vráti do bežného jazdného režimu.
INFORMÁCIA: Ak do 3 sekúnd od stlačenia tlačidla funkcie Asistencia pri chôdzi (H) nedôjde k žiadnej aktivite, systém sa vráti do bežného jazdného režimu.
Osvetlenie
• Stlačte a podržte po dobu 2 sekúnd tlačidlo osvetlenia (G) za účelom zapnutia alebo vypnutia osvetlenia.
• Rozsvieti sa kontrolka osvetlenia (J).
• U S-Pedelecs bicyklov (vysokorýchlostné elektrobicykle) svetlá na bicykli nemožno vypnúť. Tlačidlo (G) prepína medzi stretávacím a diaľkovým svetlom.
• Stlačením tlačidla osvetlenia (G) prepnete režim podsvietenia displeja RideDash EVO na OFF / jasné / tlmené.
Indikácia stavu batérie
Stav batérie EnergyPak sa zobrazuje prostredníctvom indikátorov nabiatia batérie LED diód (K1 až K5). Každá LED dióda predstavuje 20 % kapacity batérie EnergyPak.
• Ak je nabitie batérie nižšie ako 10 %, zafarbenie spodnej LED diódy (K5) sa zmení z bielej na oranžovú.
• Ak je nabitie batérie nižšie ako 3 %, spodná LED dióda (K5) bliká oranžovo. Systém sa prepne do najnižšieho stupňa asistencie výkonu.
• Ak je nabitie batérie nižšie ako 1 %, asistencia výkonu sa vypne. Systém osvetlenia zostane funkčný po dobu najmenej 2 hodín.
Tlačidlo informácie
Tlačidlo informácie (A) sa používa na ovládanie rôznych funkcií obrazovky, ak je k systému pripojený computer RideDash alebo iný kompatibilný cyklistický computer. Konkrétne funkcie sú závislé na pripojenom zariadení.
USB-C konektor
USB-C konektor (F) možno použiť na napájanie alebo nabíjanie externého zariadenia ako smartphone, svetlo na bicykel alebo computer na bicykel.
• Ak chcete získať prístup ku konektoru USB-C, zdvihnite nechtom kryt. Na pripojenie použite zodpovedajúci kábel pre vaše zariadenie (nie je súčasťou dodávky).
• Konektor je len napájací zásuvkou (5 V / 1,5 A). Nemožno ho použiť na prenos dát.
UPOZORNENIE:
• Nepoužívajte USB-C konektor za mokra alebo vo vlhkom prostredí.
• Zabezpečte, aby do konektoru USB-C nevnikli žiadne kvapaliny, blato alebo nečistoty.
• Ak nepoužívate USB-C konektor, vždy riadne uzavrite kryt konektora.
Hlásenie udalosti
V prípade systémovej udalosti ovládania RideControl zobrazí hlásenie udalosti. U väčšiny hlásení udalosti dôjde k vypnutiu asistencie výkonu. Kontrolka osvetlenia (J) bude blikať na červeno spolu s jednou LED diódou indikátora asistencie výkonu (I1 až I5) ako kontrolkou hlásenia udalosti.
Popis udalosti:
• I5: problém s prehrievaním
• I4: –
• I3: problém so senzorom rýchlosti
• I2: problém s motorom
• I1: problém s batériou
Rýchle kroky riešenia problému:
1. Poznačte si, ktorý indikátor úrovne asistencie bliká (I1 až I5).
4. Ak je to možné, akúkoľvek jednoduchú a zjavnú príčinu vyriešte (napr. Opakujte vloženie nesprávne vloženej batérie).
5. Systém znova zapnite.
Ak je problém vyriešený:
• Môžete pokračovať v bežnom používaní bicykla.
• Naplánujte servisnú prehliadku u autorizovaného predajcu.
Ak sa problém opakuje:
• Opakujte krok 1 až 5.
Ak problém pretrváva:
• Prestaňte jazdiť na bicykli.
• Kontaktujte autorizovaného predajcu Giant alebo Liv kvôli diagnostike a servisu bicykla.
3.3.3
RideControl Ergo 3
Inovovaný systém ovládania RideControl Ergo 3 tvorí vzhľadovo jednoduché tlačidlá, ktoré je možné integrovať s gripy na riadidlách. Ovládanie RideControl Ergo 3 na ľavej polovici riadidiel ovláda stupne asistencie výkonu a režim asistencie pri chôdzi. Voliteľné druhé ovládanie
RideControl Ergo 3 sa montuje na pravú polovicu riadidiel a je možné ním ovládať napríklad osvetlenie, funkcia Smart Assist alebo funkcie displeja RideDash EVO. Funkcie je možné nastaviť pomocou aplikácie RideControl (verzia 1.8.1 a vyššia).
ľavé ovládanie
A stupeň asistencie hore
B asistencia pri chôdzi
C stupeň asistencie dole
D osvetlenie
E Smart Assist
F informácie
pravé ovládanie
INFORMÁCIA: Ovládanie RideControl Ergo 3 by malo byť inštalované spolu s ovládaním RideControl Go.
Asistencia výkonu
Smart Assist (AUTO): Motor SyncDrive automaticky prispôsobuje výstupný výkon okolnostiam, aby optimalizoval jazdný komfort a dojazd.
• Pri aktivácii funkcie Smart Assist stlačte a podržte po dobu 3 sekúnd tlačidlo Smart Assist (E) alebo tlačidlo stupeň asistencie nahor (A) alebo stupeň asistencie nadol (C).
INFORMÁCIA: Režim Smart Assist nie je k dispozícii pre všetky modely.
Použitie bicykla
Stupeň asistencie 1 až 5: Manuálne zvoľte stupeň asistencie výkonu.
• Pri manuálnej zmene stupňa asistencie výkonu stlačte tlačidlo stupeň asistencie nahor (A) alebo stupeň asistencie nadol (C).
Asistencia pri chôdzi
Funkcia asistencie pri chôdzi vám pomáha s bicyklom pri chôdzi a funguje iba pokiaľ je okamžitá rýchlosť nižšia ako 6 km/h (4 mph). Asistent pri chôdzi funguje najlepšie pri zaradenom najľahším prevode, tj. s najmenším prevodníkom vpredu a najväčším ozubeným kolesom vzadu.
INFORMÁCIA: Funkcia asistencie pri chôdzi nie je v niektorých krajinách z dôvodu miestnych predpisov k dispozícii.
• Stlačte tlačidlo funkcie Asistencia pri chôdzi (B), aby ste uviedli funkciu Asistencia pri chôdzi do pohotovostného režimu.
• LED diódy (B1 až B5) na ovládanie RideControl GO blikajú bielo.
• Stlačte do 3 sekúnd tlačidlo stupne asistencie výkonu smerom nahor (A). Aktivuje sa funkcia Asistencia pri chôdzi.
• Uvoľnite tlačidlo stupňa asistencie výkonu smerom nahor (A), aby ste funkciu zastavili alebo prerušili. Ak stlačíte tlačidlo do 3 sekúnd, funkciu opäť aktivujete.
• Stlačte akékoľvek iné tlačidlo na ovládanie RideControl 3 a systém sa vráti do bežného jazdného režimu.
INFORMÁCIA: Ak do 3 sekúnd od stlačenia tlačidla funkcie Asistencia pri chôdzi (B) nedôjde k žiadnej aktivite, systém sa vráti do bežného jazdného režimu.
Osvetlenie
• Stlačte tlačidlo osvetlenia (D) za účelom zapnutia alebo vypnutia osvetlenia.
• Pri zapnutí osvetlenia na bicykli bude podsvietenie displeja RideDash EVO stlmené.
• U S-Pedelecs bicyklov (vysokorýchlostné elektrobicykle) svetlá na bicykli nemožno vypnúť. Tlačidlo (G) prepína medzi stretávacím a diaľkovým svetlom.
Tlačidlo informácie
Tlačidlo informácie (F) sa používa na ovládanie rôznych funkcií obrazovky, ak je k systému pripojený computer RideDash alebo iný kompatibilný cyklistický computer. Konkrétne funkcie sú závislé na pripojenom zariadení.
3.3.4
RideControl Dash
RideControl Dash je diaľkové ovládanie s integrovaným farebným displejom, ktorý zobrazuje rozsiahle informácie o bicykli a jazde z batérie EnergyPak, motora SyncDrive, senzorov, svetiel a ďalších pripojených elektronických súčastí. Vďaka ergonomickému umiestneniu na ľavej rukoväti riadidiel ponúka mnoho funkcií diaľkových ovládaní RideControl Ergo a RideDash EVO v jednej kompaktnej jednotke.
A stupeň asistencie dole
B stupeň asistencie hore
C informácie
D asistencia pri chôdzi
E zapnutie / vypnutie
F osvetlenie / podsvietenie displeja
G USB-C konektor
H stavový riadok
I dátové pole
J indikátor asistencie výkonu
1 bezdrôtové spojenie
2 kontrolka osvetlenia
3 oznámenia z telefónu
4 servis
5 stav batérie
INFORMÁCIA: Funkcia asistencie pri chôdzi nie je v niektorých krajinách z dôvodu miestnych predpisov k dispozícii.
Zapínanie a vypínanie
• Stlačte tlačidlo ON/OFF (E), aby ste zapli systém.
• Stlačte a podržte tlačidlo ON/OFF (E) po dobu 2 sekúnd. Systém sa vypne.
Asistencia výkonu
Smart Assist (AUTO): Motor SyncDrive automaticky prispôsobuje výstupný výkon okolnostiam, aby optimalizoval jazdný komfort a dojazd.
• Pri aktivácii funkcie Smart Assist stlačte súčasne a podržte po dobu 2 sekúnd tlačidlá stupeň asistencie nahor (B) a stupeň asistencie dolu (A).
Použitie bicykla
Manuálne zvoľte stupeň asistencie výkonu.
• Pri manuálnej zmene stupňa asistencie výkonu stlačte tlačidlo stupeň asistencie nahor (B) alebo stupeň asistencie nadol (A).
• Indikátor stupňa asistencie výkonu (J) zobrazuje zvolený stupeň asistencie.
Na displeji sa po dobu 2 sekúnd zobrazí popis nového stupňa asistencie výkonu a odhadovaný zostávajúci dojazd. Potom sa vráti displej jazdy s aktualizovaným indikátorom asistencie výkonu.
Displej
Stavový riadok
Stavový riadok (H) vždy zobrazuje stav batérie (5). Dalšie ikony (1 až 4) sa objavia ak sú dané funkcie aktívne.
1. Bezdrôtové pripojenie: Indikuje aktívne bezdrôtové pripojenie medzi elektrobicyklom a inteligentným telefónom s aplikáciou RideControl.
2. Stav osvetlenia: Ikona osvetlenia informuje, že svetlá na bicykli sú zapnuté.
3. Oznámenie: Indikuje, že v telefóne sú nové alebo neprečítané správy. Iba s pomocou aplikácie RideControl.
4. Indikátor servisu: Indikátor servisu (ikona kľúča) sa zobrazí, ak je potrebná pravidelná technická údržba alebo ak došlo k systémovej udalosti (poruche).
5. Indikátor stavu batérie: Indikátor stavu batérie zobrazuje aktuálny stupeň nabitia batérie EnergyPak od 100 do 0 %.
• Ak je nabitie batérie nižšie ako 3 %, ikona batérie začne blikať. Systém sa prepne do najnižšieho stupňa asistencie výkonu.
• Ak je nabitie batérie nižšie ako 1 %, ikona batérie bliká. Asistencia výkonu sa vypne. Systém osvetlenia zostane funkčný po dobu najmenej 2 hodín.
INFORMÁCIA: Niektoré funkcie aplikácie RideControl a funkcie uvedené v tejto príručke nemusia byť v túto chvíľu k dispozícii. Kompatibilita a dostupné funkcie sa môžu líšiť v závislosti od verzie programu, modelu elektrobicykla, verzie hardvéru/firmvéru súčasti bicykla, špecifikáciách telefónu, operačného systému atď.
Dátové pole
Displej má jedno dátové pole (I) pre zobrazenie vybraných informácií.
Možnosti zobrazenia dátového poľa:
• SPEED: okamžitá rýchlosť jazdy (predvolené)
• RANGE: odhadovaný zostávajúci dojazd s aktuálnym stupňom asistencie výkonu*
• ODO: celková vzdialenosť od prvého použitia
• DISTANCE: vzdialenosť prejdená od posledného vynulovania
• TRIP TIME: čas jazdy od posledného vynulovania
• AVG SPEED: priemerná rýchlosť od posledného vynulovania
• MAX SPEED: maximálna rýchlosť od posledného vynulovania
• CADENCE: okamžitá kadencia šlapania v ot/min (otáčky za minútu)
INFORMÁCIA: Skutočnú dojazdovú vzdialenosť môžu ovplyvniť rôzne okolnosti v priebehu jazdy, napríklad profil terénu alebo sila a smer vetra.
• Stlačením tlačidla informácie (C) prejdete do iného dátového poľa. Na displeji sa po dobu 2 sekúnd zobrazí popis nového poľa a následne sa computer do nového poľa prepne.
Indikátor stupňa asistencie
Indikátor stupňa asistencie (J) zobrazuje aktuálne zvolený stupeň asistencie v podobe radu 5 pruhov, ktoré sa môžu farebne odlišovať.
Stupne asistencie výkonu
• OFF
• ECO
• TOUR
• ACTIVE
• SPORT
• POWER
• SMART ASSIST (AUTO)
INFORMÁCIA: Dostupnosť stupňov asistencie a pomer výkonu k danému stupňu sú závislé od typu motora SyncDrive a továrenskom nastavení systému.
Asistencia pri chôdzi
Funkcia asistencie pri chôdzi vám pomáha s bicyklom a funguje iba ak je okamžitá rýchlosť nižšia ako 6 km/h (4 mph). Asistent pri chôdzi funguje najlepšie pri zaradenom najlahšom prevode, tj. s najmenším prevodníkom vpredu a najväčším pastorkom vzadu.
• Stlačte tlačidlo funkcie Asistencia pri chôdzi (D), aby ste uviedli funkciu Asistencia pri chôdzi do pohotovostného režimu.
• Stlačte do 3 sekúnd tlačidlo stupne asistencie výkonu smerom nahor (B). Aktivuje sa funkcia Asistencia pri chôdzi.
• Uvoľnite tlačidlo stupňa asistencie výkonu smerom nahor (B), aby ste funkciu zastavili alebo prerušili. Ak stlačíte tlačidlo do 3 sekúnd, funkciu opäť aktivujete.
• Stlačte akékoľvek iné tlačidlo a systém sa vráti do bežného jazdného režimu.
INFORMÁCIA: Ak do 3 sekúnd od stlačenia tlačidla funkcie Asistencia pri chôdzi nedôjde k žiadnej aktivite, systém sa vráti do bežného jazdného režimu.
Osvetlenie a jas obrazovky
• Stlačte a podržte po dobu 2 sekúnd tlačidlo osvetlenie / podsvietenie displeja (F), aby ste zapli alebo vypli osvetlenie bicykla.
USB-C konektor (G) možno použiť na napájanie alebo nabíjanie (5 V / 1,5 A) externého zariadenia ako smartphone, svetlo na bicykel alebo computer na bicykel.
• Ak chcete získať prístup ku konektoru USB-C, zatiahnite za roh a zdvihnite kryt.
• K pripojeniu použite zodpovedajúci kábel pre vaše zariadenie (nie je súčasťou dodávky).
• Ak nepoužívate USB-C konektor, vždy riadne uzavrite kryt konektora.
UPOZORNENIE:
• Konektor je len napájací zásuvkou. Nemožno ho použiť na prenos dát.
• Nepoužívajte USB-C konektor za mokra alebo vo vlhkom prostredí.
• Zabezpečte, aby do konektora USB-C nevnikli žiadne kvapaliny, blato alebo nečistoty.
Nastavenie
Zmena systému jednotiek zobrazenia (metrické/imperiálne):
• Stlačte a podržte tlačidlo informácie (C) po dobu 5 sekúnd.
Vynulovanie čiastkových dátových polí:
• Ak chcete vynulovať funkcie DIST, TRIP a AVG SPD:
• Stlačte súčasne a podržte po dobu 3 sekúnd tlačidlá stupeň asistencie nahor (B) a stupeň asistencie nadol (A).
• Ak chcete vynulovať funkciu MAX SPD:
• Prejdite na dátové polia MAX SPD.
• Stlačte súčasne a podržte po dobu 3 sekúnd tlačidlá stupeň asistencie nahor (B) a stupeň asistencie nadol (A).
Hlásenie udalosti
V prípade systémovej udalosti sa na displeji zobrazí varovná obrazovka s hlásením udalosti:
• Varovná obrazovka sa zobrazí na 2 sekundy.
• Popis udalosti sa zobrazí na 5 sekúnd.
• Po varovnej obrazovke sa systém vráti do bežného jazdného režimu a vo stavovom riadku sa zobrazí ikona servisu.
4. Ak je to možné, akúkoľvek jednoduchú a zjavnú príčinu vyriešte (napr. opakujte vloženie nesprávne vloženej batérie).
Systém znova zapnite. Ak je problém vyriešený:
• Môžete pokračovať v bežnom používaní bicykla.
• Naplánujte servisnú prehliadku u autorizovaného predajcu.
Ak sa problém opakuje:
• Opakujte krok 1 až 4.
Ak problém pretrváva:
• Prestaňte jazdiť na bicykli.
• Kontaktujte autorizovaného predajcu Giant alebo Liv kvôli diagnostike a servisu bicykla.
3.3.5 RideControl Go
RideControl Go je viacúčelové ovládacie tlačidlo integrované do hornej rámovej trubky, ktorého súčasťou je tlačidlo zapnutia a vypnutia a farebné LED kontrolky zobrazujúce stupeň asistencie výkonu a nabitia batérie.
A tlačidlo zapnutia / vypnutia / viacfarebná
LED dióda
B indikátory asistencie výkonu (5 viacfarebných LED diód)
C indikátory nabitia batérie (5 viacfarebných
LEd diód
INFORMÁCIA: RideControl Go je možné používať v kombinácii s ďalšími ovládaniami
RideControl Ergo a displejmi RideDash. Pre viac informácií kontaktujte svojho autorizovaného predajcu, alebo navštivte internetové stránky Giant a Liv.
Zapínanie a vypínanie
• Stlačte tlačidlo zapnutie / vypnutie (A), aby ste zapli systém.
• Po zapnutí sa všetky LED diódy rozsvietia bielo.
• Po 2 sekundách kontrolky zobrazia východiskový stupeň asistencie výkonu a nabitia batérie.
• Stlačte a podržte tlačidlo zapnutia / vypnutia (A) po dobu 3 sekúnd. Tlačidlo uvoľnite, aby ste systém vypli.
• Pri vypnutí sa všetky LED diódy rozsvietia a bliknú bielo. Systém sa vypne.
INFORMÁCIA: Pri motoroch Shimano stlačte a podržte tlačidlo zapnutia/vypnutia (A) po dobu 0,5 sekundy, aby ste zapli systém.
Asistencia výkonu
Smart Assist (AUTO): Motor SyncDrive automaticky prispôsobuje výstupný výkon okolnostiam, aby optimalizoval jazdný komfort a dojazd.
• Pri aktivácii funkcie Smart Assist stlačte dvakrát za sebou tlačidlo zapnutia/vypnutia (A).
• Ak je funkcia Smart Assist aktívna, rozsvieti sa modro LED dióda B3 indikátora asistencie výkonu.
• Ak je pripojený displej RideDash, na displeji sa stupeň asistencie Smart Assist zobrazí nápisom ‘AUTO’.
• Stlačením tlačidla zapnutie / vypnutie (A) sa vrátite k manuálnej voľbe stupňa asistencie výkonu.
INFORMÁCIA: Režim Smart Assist nie je k dispozícii pre všetky modely. Použitie
Stupeň asistencie 1 až 5:
Manuálne zvoľte stupeň asistencie výkonu.
• Pri manuálnej zmene stupňa asistencie výkonu stlačte tlačidlo zapnutie / vypnutie (A).
• Akciu opakujte, kým nezvolíte požadovaný stupeň asistencie výkonu.
Indikátory stupňa asistencie výkonu (B1 až B5) zobrazujú zvolený stupeň nasledovne:
stupeň asistencie
svietia LED diódy farba LED diódy
POWER 1 + 2 + 3 + 4 + 5 červená
SPORT 1 + 2 + 3 + 4 oranžová
ACTIVE 1 + 2 + 3 žltá
TOUR 1 + 2 zelená
ECO 1 zelená
SMART ASSIST (AUTO) 3 modrá
VYPNUTÉ nesvieti –
• Stupeň POWER s najvyššou asistenciou výkonu, ale s najväčšou spotrebou energie.
• Stupeň ECO s najnižšou asistenciou výkonu, ale s najväčším dojazdom.
INFORMÁCIA: Voľby stupňa asistencie výkonu sú závislé od modelu bicykla. Vypnutie asistencie výkonu:
Pre jazdu bez asistencie výkonu, ale s funkčnými indikátormi, computerom a osvetlením.
• Stlačte tlačidlo zapnutie / vypnutie (A), kým nezhasnú všetky LED diódy indikátora asistencie výkonu (B).
• Pomocný motor je vypnutý.
• Všetky ostatné funkcie systému zostávajú funkčné.
Indikácia stavu batérie
Stav batérie sa zobrazuje prostredníctvom indikátorov nabiatia batérie LED diód (C1 až C5).
stupeň asistencie
svietia LED diódy farba LED diódy
80 až 100 % 1 + 2 + 3 + 4 + 5 biela
60 až 79 % 1 + 2 + 3 + 4 biela
40 až 59 % 1 + 2 + 3 biela
20 až 39 % 1 + 2 biela
10 až 19 % 1 biela
4 až 9 % 1 oranžová
0 až 3 % 1 oranžová (bliká)
POZNÁMKA: Ak je nabitie batérie nižšie ako 1 %, asistencia výkonu sa vypne. Systém osvetlenia zostane funkčný po dobu najmenej 2 hodín.
Hlásenie udalosti
V prípade systémovej udalosti ovládania RideControl zobrazí hlásenie udalosti:
• Všetky LED diódy indikátora asistencie výkonu zablikajú 3krát bielo.
• Konkrétna LED dióda indikátora asistencie výkonu (B1 až B5) začne blikať a hlási vzniknutú udalosť.
udalosť
svietia LED diódy farba LED diódy
problém s batériou EnergyPak 1 červená (bliká)
problém s motorom SyncDrive 2 červená (bliká)
problém so senzorom rýchlosti 3 červená (bliká)
problém so Smart Gateway / diaľkovým ovládaním / displejom 4 červená (bliká)
prehrievanie motora 5 červená (bliká)
Rýchle kroky riešenia problému:
1. Poznačte si, ktorý indikátor úrovne asistencie bliká (B1 až B5).
4. Ak je to možné, akúkoľvek jednoduchú a zjavnú príčinu vyriešte (napr. Opakujte vloženie nesprávne vloženej batérie).
5. Systém znova zapnite.
Ak je problém vyriešený:
• Môžete pokračovať v bežnom používaní bicykla.
• Naplánujte servisnú prehliadku u autorizovaného predajcu.
Ak sa problém opakuje:
• Opakujte krok 1 až 5.
Ak problém pretrváva:
• Prestaňte jazdiť na bicykli.
• Kontaktujte autorizovaného predajcu Giant alebo Liv kvôli diagnostike a servisu bicykla.
3.3.6 RideDash EVO
RideDash EVO poskytuje jazdcovi rozsiahle informácie o bicykli a jazde na veľkej farebnej obrazovke umiestnenej v strede riadidiel. Pomocou ovládania RideControl Ergo zobrazuje jasné a veľké údaje o funkciách, ako je rýchlosť, vzdialenosť, stav batérie, zostávajúca dojazdová vzdialenosť a ďalšie užitočné informácie.
A stavový riadok
B dátové pole
C indikátor asistencie výkonu
D čiastkové dátové pole
E ukazovateľ stránok
1 bezdrôtové spojenie
2 kontrolka osvetlenia
3 oznámenia z telefónu
4 servis
5 stav batérie
Stavový riadok
Stavový riadok vždy zobrazuje stav batérie (5). Dalšie ikony (1 až 4) sa objavia ak sú dané funkcie aktívne.
1. Bezdrôtové pripojenie: Indikuje aktívne bezdrôtové pripojenie medzi elektrobicyklom a inteligentným telefónom s aplikáciou RideControl.
2. Stav osvetlenia: Ikona osvetlenia informuje, že svetlá na bicykli sú zapnuté.
3. Oznámenie: Indikuje, že v telefóne sú nové alebo neprečítané správy. Iba s pomocou aplikácie RideControl.
4. Indikátor servisu: Indikátor servisu (ikona kľúča) sa zobrazí, ak je potrebná pravidelná technická údržba alebo ak došlo k systémovej udalosti (poruche).
5. Indikátor stavu batérie: Indikátor stavu batérie zobrazuje aktuálny stupeň nabitia batérie EnergyPak od 100 do 0 %.
• Ak je nabitie batérie nižšie ako 3 %, ikona batérie začne blikať. Systém sa prepne do najnižšieho stupňa asistencie výkonu.
• Ak je nabitie batérie nižšie ako 1 %, ikona batérie bliká. Asistencia výkonu sa vypne. Systém osvetlenia zostane funkčný po dobu najmenej 2 hodín.
INFORMÁCIA: Niektoré funkcie aplikácie RideControl a funkcie uvedené v tejto príručke nemusia byť v túto chvíľu k dispozícii. Kompatibilita a dostupné funkcie sa môžu líšiť v závislosti od verzie programu, modelu elektrobicykla, verzie hardvéru/firmvéru súčasti bicykla, špecifikáciách telefónu, operačného systému atď.
Hlavné datové pole
V predvolenom nastavení sa v hlavnom dátovom poli (B) zobrazuje okamžitá rýchlosť jazdy.
Čiastkové datové pole
Čiastkové dátové pole (D) zobrazuje podrobné informácie rozdelené na štyri obrazovky.
• obrazovka 1 (predvolená):
• RANGE: odhadovaný zostávajúci dojazd s aktuálnym stupňom asistencie výkonu*
• ODO: celková vzdialenosť od prvého použitia
• obrazovka 2:
• DIST: vzdialenosť prejdená od posledného vynulovania
• TRIP: čas jazdy od posledného vynulovania
• obrazovka 3:
• AVG SPEED: priemerná rýchlosť od posledného vynulovania
• MAX SPEED: maximálna rýchlosť od posledného vynulovania
• obrazovka 4:
• CAD: okamžitá kadencia šlapania v ot/min (otáčky za minútu)
• RANGE: odhadovaný zostávajúci dojazd s aktuálnym stupňom asistencie výkonu*
*Dojazd je odhadovaná hodnota. Skutočnú dojazdovú vzdialenosť môžu ovplyvniť rôzne okolnosti v priebehu jazdy, napríklad profil terénu alebo sila a smer vetra.
Voľba obrazovky
U všetkých ovládaní RideControl Ergo:
• Stlačením a podržaním tlačidla informácie na ovládanie prejdite do iného dátoveho pola.
• Uvoľnite tlačidlo informácie.
Ukazovateľ obrazovky
Ukazovateľ obrazovky (E) zobrazuje počet obrazoviek a zvýrazňuje aktuálne vybratú obrazovku.
Indikátor stupňa asistencie
Indikátor stupňa asistencie (C) zobrazuje aktuálne zvolený stupeň asistencie v podobe radu 5 pruhov, ktoré sa môžu farebne odlišovať.
Stupne asistencie výkonu:
• OFF
• ECO
• TOUR
• ACTIVE
• SPORT
• POWER
• SMART ASSIST (AUTO)
INFORMÁCIA: Dostupnosť stupňov asistencie a pomer výkonu k danému stupňu sú závislé od typu motora SyncDrive a továrenskom nastavení systému.
Na displeji sa po dobu 2 sekúnd zobrazí názov nového stupňa asistencie a odhadovaná zostávajúca dojazdová vzdialenosť. Potom sa displej vráti do bežného jazdného režimu s aktualizovaným indikátorom stupňa asistencie.
Nastavenie
Zmena systému jednotiek zobrazenia (metrické/imperiálne)
U všetkých ovládaní RideControl Ergo:
• Stlačte a podržte tlačidlo informácie po dobu 5 sekúnd.
Vynulovanie čiastkových dátových polí
U všetkých ovládaní RideControl Ergo:
• Ak chcete vynulovať funkcie DIST, TRIP a AVG SPD:
• Stlačte súčasne a podržte po dobu 3 sekúnd tlačidlá stupeň asistencie nahor a stupeň asistencie nadol.
• Ak chcete vynulovať funkciu MAX SPD:
• Prejdite na dátové polia MAX SPD.
• Stlačte súčasne a podržte po dobu 3 sekúnd tlačidlá stupeň asistencie nahor a stupeň asistencie nadol.
Zmena jasu obrazovky (nízky / stredný / vysoký)
U RideControl Ergo:
• Stlačte a podržte tlačidlo funkcie Asistencia pri chôdzi po dobu 2 sekúnd, aby ste zmenili jas obrazovky.
• Tlačidlo po 2 sekundách uvoľnite.
U RideControl Ergo 2:
• Opakovaným stláčaním tlačidla tlačidla osvetlenia zmeníte jas obrazovky.
U RideControl Ergo 3:
• Opakovaným stláčaním tlačidla tlačidla osvetlenia zmeníte jas obrazovky.
Hlásenie udalosti
V prípade systémovej udalosti sa na displeji zobrazí varovná obrazovka s hlásením udalosti:
• Varovná obrazovka sa zobrazí na 2 sekundy.
• Popis udalosti sa zobrazí na 5 sekúnd.
• Po varovnej obrazovke sa systém vráti do bežného jazdného režimu a vo stavovom riadku sa zobrazí ikona servisu.
4. Ak je to možné, akúkoľvek jednoduchú a zjavnú príčinu vyriešte (napr. opakujte vloženie nesprávne vloženej batérie).
Systém znova zapnite. Ak je problém vyriešený:
• Môžete pokračovať v bežnom používaní bicykla.
• Naplánujte servisnú prehliadku u autorizovaného predajcu.
Ak sa problém opakuje:
• Opakujte krok 1 až 4.
Ak problém pretrváva:
• Prestaňte jazdiť na bicykli.
• Kontaktujte autorizovaného predajcu Giant alebo Liv kvôli diagnostike a servisu bicykla.
3.3.7
RideControl Dash 2
RideControl Dash 2 je integrované diaľkové ovládanie s farebným displejom, ktoré zobrazuje rozsiahle informácie o bicykli a jazde z batérie EnergyPak, motora SyncDrive, senzorov, svetiel a ďalších pripojených elektronických komponentov. Ergonomický dizajn poskytuje intuitívne a jednoduché ovládanie, vďaka čomu môžete všetky jazdné funkcie ovládať jednoducho palcom, bez toho aby ste museli dať ruku z neutrálnej polohy. V kombinácii s vylepšeným používateľským rozhraním bude RideControl Dash 2 vaším najlepším partnerom na cestách na elektrobicykli.
Prevádzkové funkcie:
• Zapnutie / vypnutie
- Zapnutie: Krátko stlačte tlačidlo (A)
- Vypnutie: Stlačte a podržte tlačidlo (A) > 1,5 s
• Stupeň asistencie hore
- Krátko stlačte tlačidlo (B)
• Asistencia pri chôdzi
- Stlačte tlačidlo (C) na 1,5 s, potom stlačte a podržte tlačidlo (D)
- Zastavenie funkcie asistencie pri chôdzi: Uvoľnite tlačidlo (D)
• Stupeň asistencie dole
- Krátko stlačte tlačidlo (D)
• Zapnutie / vypnutie svetla
- Krátko stlačte tlačidlo (A)
• Aktivácia Smart Assist (AUTO)
- Stlačte a podržte tlačidlo (B) po dobu 1,5 s
• Prepínanie jazdnej stránky (vľavo/vpravo) / *e-shift (radenie hore/dole)
- Krátko stlačte tlačidlo (E) alebo (F)
• Nastavenia
- Krátko stlačte súčasne tlačidlá (B) a (D)
• Potvrdenie výberu z ponuky
- Krátko stlačte tlačidlo (C)
• Manuálny / Automatický režim radenia*
- Krátko stlačte tlačidlo (E)
- V automatickom režime stlačte tlačidlo (D) alebo (F) pre nastavenie preferovanej kadencie.
1 bezdrôtové spojenie
2 kontrolka osvetlenia
3 e-radenie
4 čas
5 stav batérie
6 ukazovateľ stavu batérie
7 dátové pole
8 jazdná stránka
INFORMÁCIE:
* Táto funkcia je k dispozícii len v prípade, že je bicykel vybavený systémom e-shift (e-radenie). V takomto prípade stačí, aby jazdec stlačil tlačidlo (C) a prepne sa na pravú stranu jazdy.
• Funkcia asistencie pri chôdzi nie je v niektorých krajinách z dôvodu miestnych predpisov k dispozícii.
Zapínanie a vypínanie
• Stlačte tlačidlo „Zapnutie/vypnutie“ (A) pre zapnutie a vypnutie systému. LED dióda sa rozsvieti do 2 sekúnd a na obrazovke sa zobrazí logo značky Giant/Liv/Momentum ako úvodná animácia, po ktorej nasleduje indikácia stavu batérie. Potom sa zobrazí stránka s informáciami o jazde a môžete vyraziť.
• Stlačte tlačidlo „Zapnutie/vypnutie“ (A) po dobu najmenej 1,5 sekundy a následne tlačidlo uvoľnite, aby sa systém vypol. LED dióda zhasne a na displeji sa pred vypnutím obrazovky zobrazí hlásenie „See you“ (Dovidenia).
Režim asistencie
Každý režim podpory má pre ľahšie rozpoznanie vlastnú farbu pozadia obrazovky, ako je znázornené v tabuľke nižšie:
stupeň asistencie farba pozadia
OFF šedivá
ECO svetlo zelená
TOUR zelená
ACTIVE žltá
SPORT oranžová
POWER červená
SMART ASSIST (AUTO) modrá
• Dostupnosť úrovní asistencie a pomer výkonu na jednotlivé úrovne závisí od typu motora SyncDrive a továrenského nastavenia systému.
• Úroveň POWER ponúka najsilnejšiu asistenciu, ale má najvyššiu spotrebu energie.
• Úroveň ECO ponúka najnižšiu asistenciu, ale má najvyšší dojazd.
Prepnutie režimu asistencie
• Stlačením tlačidla (B) alebo (D) zmeníte režim podpory.
• Prepnutím medzi režimami podpory sa zobrazí odhadovaný zostávajúci dojazd v danom režime. Po 3 sekundách sa vrátite na stránku jazdy.
Asistencia výkonu
• V režime Smart Assist (AUTO) motor SyncDrive automaticky prispôsobí vzorec asistencie v reakcii na terén a pokyny jazdca.
• Stlačte a podržte tlačidlo (B) po dobu 1,5 sekundy, pre aktiváciu funkcie Smart Assist s úrovňou podpory „AUTO“ zobrazenou na displeji.
• Pri prevádzke v režime Smart Assist (AUTO) môžete stlačením tlačidla (B) alebo (D) prepnúť do režimu manuálnej asistencie. Po opustení režimu AUTO sa systém vždy prepne do režimu ACTIVE.
Vypnutie asistencie
Asistenciu motora môžete tiež vypnúť a jazdiť vlastným úsilím.
• Prechádzajte režimami pomoci pomocou tlačidla (D), kým sa na displeji nezobrazí „OFF“ s odhadovaným zostávajúcim dojazdom.
• Všetky ostatné funkcie systému zostávajú dostupné.
Asistencia pri chôdzi
Asistencia pri chôdzi je funkcia, ktorá poháňa bicykel vpred, keď s ním idete pešo. Aktiváciou tejto funkcie pohonná jednotka mierne poháňa zadné koleso, aby sa znížila hmotnosť bicykla. V závislosti na tom, ako rýchlo s bicyklom idete, môže asistencia pri chôdzi podporovať rýchlosť až 6 km/h (4 mph).
• Stlačte tlačidlo (C) po dobu 1,5 sekundy pre nastavenie pohotovostného režimu asistencie pri chôdzi.
• Stlačte tlačidlo (D) do 3 sekúnd, pre aktiváciu asistencie pri chôdzi.
• Uvoľnením tlačidla (D) pozastavíte asistenciu pri chôdzi. Stlačením tlačidla (D) do 3 sekúnd po pozastavení sa asistencia pri chôdzi znovu spustí.
INFORMÁCIE:
• Ak do 3 sekúnd po stlačení tlačidla (C) pre aktivovanie funkcie asistencie pri chôdzi alebo tlačidla (D) pre pozastavenie funkcie asistencie pri chôdzi nie je zadaný žiadny príkaz na aktiváciu asistencie pri chôdzi, funkcia asistencie pri chôdzi sa ukončí a vráti sa na normálnu stránku jazdy.
• Funkcia asistencie pri chôdzi nie je v niektorých krajinách z dôvodu miestnych predpisov k dispozícii.
Displej
1. Bezdrôtové pripojenie: Indikuje aktívne bezdrôtové pripojenie medzi elektrobicyklom a smartfónom s aplikáciou RideControl.
2. Stav osvetlenia: Ikona osvetlenia informuje, že svetlá na bicykli sú zapnuté / vypnuté.
3. E-shift (Elektronické radenie): Táto ikona indikuje stav elektronického radenia.
• A: Režim automatického radenia
• M: Režim manuálneho radenia Číslo pod písmenom „A“ alebo „M“ označuje stupeň zadného prevodu.
4. Čas: Zobrazuje aktuálny čas.
5. Stav batérie: Zobrazuje aktuálnu zostávajúcu energiu batérie EnergyPak od 100 % do 0 %.
• Akonáhle kapacita batérie klesne pod 3 %, ikona batérie začne blikať. Systém prejde na najnižšiu úroveň asistencie.
• Ak je úroveň nabitia batérie nižšia ako 1 %, ikona batérie bude blikať. Asistenčný systém sa automaticky vypne. Svetlo na kolese bude z bezpečnostných dôvodov fungovať minimálne 2 hodiny.
INFORMÁCIE:
• Stav batérie, čas a stav zapnutia/vypnutia osvetlenia sa vždy zobrazujú na stavovom riadku. Ostatné ikony sa zobrazia, keď je funkcia aktívna.
• Stiahnite si najnovšiu verziu aplikácie RideControl, aby ste mali prístup ku všetkým funkciám. Upozorňujeme, že niektoré funkcie sú k dispozícii len pre určité modely bicyklov alebo komponenty. Podrobné informácie nájdete v tabuľke kompatibility funkcií alebo kontaktujte autorizovaného predajcu Giant alebo Liv.
Dátové pole
Dátové polia sa používajú na zobrazenie premenných informácií o vašej jazde na jednej stránke. Množstvo zobrazených informácií je možné nastaviť v nastaveniach a prispôsobiť v rozmedzí od 1 do 2. Môžete tiež určiť, koľko stránok jazdy chcete zobraziť. Medzi nimi môžete prepínať jediným stlačením tlačidla (C). Predvolené nastavenia pre stránky jazdy a dátové polia (6 stránok, každá s 1 poľom):
• SPEED: okamžitá rýchlosť jazdy (predvolené)
• REMAINING RANGE: odhadovaný zostávajúci dojazd batérie pri aktuálnej úrovni podpory pohonu
• DISTANCE: vzdialenosť prejdená od posledného vynulovania
• TRIP TIME: čas jazdy od posledného vynulovania
• CADENCE: okamžitá kadencia šlapania v ot/min (otáčky za minútu)
• ODO: celková vzdialenosť od prvého použitia
INFORMÁCIE:
• Skutočný dojazd batérie sa líši v závislosti od terénnych podmienok, kondície jazdca, štýlu jazdy a počasia. Pred každou jazdou vždy skontrolujte dojazd batérie, aby ste sa uistili, že máte dostatok energie v batérii. Upozorňujeme, že faktory ako profil terénu a poveternostné podmienky môžu ovplyvniť dojazd počas jazdy.
• Medzi jednotlivými stránkami s informáciami o jazde môžete prepínať aj stlačením tlačidla (E) alebo (F).
• Maximálny počet stránok s informáciami o jazde je 10 a minimálny je 1.
Osvetlenie a jas obrazovky
• Po zapnutí systému stlačte krátko tlačidlo (A) pre zapnutie alebo vypnutie svetiel bicykla.
• Stav svetla je možné tiež identifikovať podľa ikony na stavovom riadku.
• Jas obrazovky v režime deň/noc sa bude pri zapnutí/vypnutí svetla riadiť prepínačom predného svetla, aby sa prepol do režimu deň/noc.
• Preferovanú úroveň jasu obrazovky pre deň/noc si tiež môžete upraviť v Nastavenia > Jazda > Jas.
INFORMÁCIA: Funkcia systému sa líši v závislosti od pripojeného diaľkového ovládača RideControl.
Indikácia stavu batérie
K dispozícii je desať úrovní nabitia batérie pre indikáciu zostávajúceho dojazdu s 10% intervalmi medzi nimi. Ak je stav nižší ako 20 %, zobrazí sa sekvencia farebných ikon, ktoré upozorňujú na nízky stav batérie:
• 19 % až 10 %: žlté stále svetlo
• 9 % až 4 %: červené stále svetlo
• 3 % až 0 %: červené blikajúce svetlo
INFORMÁCIA: Ak je elektrický bicykel vybavený dvoma batériami, zobrazia sa dve ikony stavu batérie. Ikona vľavo predstavuje sekundárnu batériu, zatiaľ čo ikona vpravo označuje hlavnú batériu. Percento batérie je súčtom oboch batérií.
Nastavenie
Súčasným krátkym stlačením tlačidiel (B) a (D) sa dostanete do ponuky nastavenia. V ponuke nastavení budú tlačidlá (B) a (D) fungovať ako ovládacie prvky nastavenia. Po opustení ponuky nastavenia sa tieto tlačidlá vrátia na ovládanie jazdných funkcií.
Systémové udalosti
Existujú tri typy vyskakovacích oznámení pre upozornenie na rôzne úrovne systémových udalostí: Pri výskyte poruchy sa zobrazí obrazovka s varovaním o systémovej udalosti.
• Úroveň 3: Varovanie
Táto úroveň systémovej udalosti označuje kritické stavy spôsobené poruchami alebo chybami, ktoré môžu brániť jazde. Ak sa táto správa zobrazí, odporúčame skontrolovať bicykel alebo sa obrátiť na autorizovaného predajcu Giant alebo Liv, ktorý vám poskytne ďalšiu pomoc. Varovnú správu úrovne 3 je možné vymazať iba ručne. Stlačením ľubovoľného tlačidla varovnú správu zatvoríte a na stavovom riadku sa zobrazí ikona kľúča.
• Úroveň 2: Upozornenie
Upozornenia úrovne 2 vás informujú o sekundárnych poruchách alebo stavových podmienkach. Tieto udalosti nemajú okamžitý vplyv na prevádzku systému, ale vyžadujú pozornosť (napr. abnormálny tlak v pneumatikách). Upozornenia úrovne 2 zmiznú automaticky po 3 sekundách, alebo ich môžete počas tejto doby potlačiť stlačením ľubovoľného tlačidla. Podobne ako pri varovaniach úrovne 3 sa po zmiznutí správy v stavovom riadku zobrazí ikona kľúča.
• Úroveň 1: Oznámenie
Oznámenia úrovne 1 zobrazujú zmeny v stave systému alebo reakcie na vaše operácie (napríklad zmeny prevodových stupňov pri elektronickom radení). Tieto oznámenia automaticky zmiznú po 3 sekundách alebo ich môžete počas tejto doby zatvoriť stlačením ľubovoľného tlačidla. Na rozdiel od varovaní vyššej úrovne sa pri oznámeniach úrovne 1 nezobrazuje ikona kľúča v stavovom riadku.
Rýchle kroky riešenia problému:
1. Poznačte si popis udalosti na displeji.
2. Vypnite systém.
3. Skontrolujte, či sa nevyskytla nejaká príčina, ktorú je možné okamžite vyriešiť, ako napríklad defekt pneumatiky alebo reštart systému.
4. Ak problém nepredstavuje bezpečnostné riziko, pokúste sa ho odstrániť a reštartujte systém.
5. Ak sa problém podarí vyriešiť, môžete pokračovať v jazde, ale dohodnite si prosím servisnú prehliadku v autorizovanom servise pre elektrobicykle, aby ste sa uistili, že už nie je potrebná žiadna údržba a že už nie sú žiadne problémy.
6. Ak problém pretrváva, opakujte kroky 1 až 4.
7. Pre vlastnú bezpečnosť prestaňte jazdiť. Pokiaľ ani po niekoľkých kontrolách nemožno problém vyriešiť, obráťte sa na autorizovaného predajcu Giant alebo Liv so žiadosťou o servis a opravu.
3.3.8 RideControl Go Lux
RideControl Go Lux je integrovaná hlavná jednotka s tlačidlom zapnutia/vypnutia a farebným displejom, ktorá najlepšie vyhovuje výkonným jazdcov. Elegantný dizajn je dokonale integrovaný do prednej časti hornej rúrky, čím zaisťuje čistý vzhľad a jasnú viditeľnosť obrazovky. Vďaka vysokej kvalite, prémiovému dizajnu a vylepšenému používateľskému rozhraniu RideControl Go Lux pozdvihne váš cyklistický zážitok na úroveň, akú ste doteraz nepoznali.
Prevádzkové funkcie:
• Zapnutie / vypnutie
- Zapnutie: Krátko stlačte tlačidlo (A)
- Vypnutie: Stlačte a podržte tlačidlo (A) > 1,5 s
• Zapnutie / vypnutie svetla
- Krátko stlačte tlačidlo (A)
1 bezdrôtové spojenie
2 kontrolka osvetlenia
3 e-radenie
4 čas
5 stav batérie
6 ukazovateľ stavu batérie
7 dátové pole
8 jazdná stránka
INFORMÁCIE: Na ovládanie hlavných funkcií a prístup k pokročilým nastaveniam sú vyžadované ďalšie diaľkové ovládače (napríklad RideControl Ergo 4).
Zapínanie a vypínanie
• Stlačte tlačidlo „Zapnutie/vypnutie“ (A) pre zapnutie a vypnutie systému. LED dióda sa rozsvieti do 2 sekúnd a na obrazovke sa zobrazí logo značky Giant/Liv/Momentum ako úvodná animácia, po ktorej nasleduje indikácia stavu batérie. Potom sa zobrazí stránka s informáciami o jazde a môžete vyraziť.
• Stlačte tlačidlo „Zapnutie/vypnutie“ (A) po dobu najmenej 1,5 sekundy a následne tlačidlo uvoľnite, aby sa systém vypol. LED dióda zhasne a na displeji sa pred vypnutím obrazovky zobrazí hlásenie „See you“ (Dovidenia).
Displej
1. Bezdrôtové pripojenie: Indikuje aktívne bezdrôtové pripojenie medzi elektrobicyklom a smartfónom s aplikáciou RideControl.
2. Stav osvetlenia: Ikona osvetlenia informuje, že svetlá na bicykli sú zapnuté / vypnuté.
3. E-shift (Elektronické radenie): Táto ikona indikuje stav elektronického radenia.
• A: Režim automatického radenia
• M: Režim manuálneho radenia
Číslo pod písmenom „A“ alebo „M“ označuje stupeň zadného prevodu.
4. Čas: Zobrazuje aktuálny čas.
5. Stav batérie: Zobrazuje aktuálnu zostávajúcu energiu batérie EnergyPak od 100 % do 0 %.
• Akonáhle kapacita batérie klesne pod 3 %, ikona batérie začne blikať. Systém prejde na najnižšiu úroveň asistencie.
• Ak je úroveň nabitia batérie nižšia ako 1 %, ikona batérie bude blikať. Asistenčný systém sa automaticky vypne. Svetlo na kolese bude z bezpečnostných dôvodov fungovať minimálne 2 hodiny.
INFORMÁCIE:
• Stav batérie, čas a stav zapnutia/vypnutia osvetlenia sa vždy zobrazujú na stavovom riadku. Ostatné ikony sa zobrazia, keď je funkcia aktívna.
• Stiahnite si najnovšiu verziu aplikácie RideControl, aby ste mali prístup ku všetkým funkciám. Upozorňujeme, že niektoré funkcie sú k dispozícii len pre určité modely bicyklov alebo komponenty. Podrobné informácie nájdete v tabuľke kompatibility funkcií alebo kontaktujte autorizovaného predajcu Giant alebo Liv.
Režim asistencie
Každý režim podpory má pre ľahšie rozpoznanie vlastnú farbu pozadia obrazovky, ako je znázornené v tabuľke nižšie:
stupeň asistencie farba pozadia
OFF šedivá
ECO svetlo zelená
TOUR zelená
ACTIVE žltá
SPORT oranžová
POWER červená
SMART ASSIST (AUTO) modrá
• Dostupnosť úrovní asistencie a pomer výkonu na jednotlivé úrovne závisí od typu motora SyncDrive a továrenského nastavenia systému.
• Úroveň POWER ponúka najsilnejšiu asistenciu, ale má najvyššiu spotrebu energie.
• Úroveň ECO ponúka najnižšiu asistenciu, ale má najvyšší dojazd.
Dátové pole
Dátové polia sa používajú na zobrazenie premenných informácií o vašej ceste na jednej stránke cesty. Množstvo zobrazených informácií je možné nastaviť v nastaveniach a prispôsobiť v rozmedzí od 1 do 2. Môžete tiež určiť, koľko stránok jazdy chcete zobraziť Predvolené nastavenia pre stránky jazdy a dátové polia (6 stránok, každá s 1 poľom):
• SPEED: okamžitá rýchlosť jazdy (predvolené)
• REMAINING RANGE: odhadovaný zostávajúci dojazd batérie pri aktuálnej úrovni podpory pohonu
• DISTANCE: vzdialenosť prejdená od posledného vynulovania
• TRIP TIME: čas jazdy od posledného vynulovania
• CADENCE: okamžitá kadencia šlapania v ot/min (otáčky za minútu)
• ODO: celková vzdialenosť od prvého použitia
INFORMÁCIE:
• Skutočný dojazd batérie sa líši v závislosti od terénnych podmienok, kondície jazdca, štýlu jazdy a počasia. Pred každou jazdou vždy skontrolujte dojazd batérie, aby ste sa uistili, že máte dostatok energie v batérii. Upozorňujeme, že faktory ako profil terénu a poveternostné podmienky môžu ovplyvniť dojazd počas jazdy.
• Maximálny počet stránok s informáciami o ceste je 10 a minimálny je 1.
Osvetlenie a jas obrazovky
• Po zapnutí systému stlačte krátko tlačidlo (A) pre zapnutie alebo vypnutie svetiel bicykla.
• Stav svetla je možné tiež identifikovať podľa ikony na stavovom riadku.
• RideControl Go Lux má vstavaný svetelný senzor, ktorý automaticky prispôsobuje jas obrazovky medzi denným a nočným režimom v závislosti od úrovne okolitého osvetlenia. Keď je aktivovaný manuálny režim, jas obrazovky pre deň/noc sa bude ovládať nastavením predného svetelného spínača pre denný/nočný režim, keď je svetlo zapnuté/vypnuté.
INFORMÁCIE:
• Na ovládanie hlavných funkcií a pokročilých nastavení je potrebné ďalšie diaľkové ovládanie. Ak chcete nastaviť jas obrazovky, prejdite do Nastavenia > Jazda > Jas.
• Funkcia systému sa líši v závislosti od pripojeného diaľkového ovládača RideControl.
Indikácia stavu batérie
K dispozícii je desať úrovní nabitia batérie pre indikáciu zostávajúceho dojazdu s 10% intervalmi medzi nimi. Ak je stav nižší ako 20 %, zobrazí sa sekvencia farebných ikon, ktoré upozorňujú na nízky stav batérie:
• 19 % až 10 %: žlté stále svetlo
• 9 % až 4 %: červené stále svetlo
• 3 % až 0 %: červené blikajúce svetlo
INFORMÁCIA: Ak je elektrický bicykel vybavený dvoma batériami, zobrazia sa dve ikony stavu batérie. Ikona vľavo predstavuje sekundárnu batériu, zatiaľ čo ikona vpravo označuje hlavnú batériu. Percento batérie je súčtom oboch batérií.
Systémové udalosti
Existujú tri typy vyskakovacích oznámení pre upozornenie na rôzne úrovne systémových udalostí: Pri výskyte poruchy sa zobrazí obrazovka s varovaním o systémovej udalosti.
• Úroveň 3: Varovanie
Táto úroveň systémovej udalosti označuje kritické stavy spôsobené poruchami alebo chybami, ktoré môžu brániť jazde. Ak sa táto správa zobrazí, odporúčame skontrolovať bicykel alebo sa obrátiť na autorizovaného predajcu Giant alebo Liv, ktorý vám poskytne ďalšiu pomoc. Varovnú správu úrovne 3 je možné vymazať iba ručne. Stlačením ľubovoľného tlačidla varovnú správu zatvoríte a na stavovom riadku sa zobrazí ikona kľúča.
• Úroveň 2: Upozornenie
Upozornenia úrovne 2 vás informujú o sekundárnych poruchách alebo stavových podmienkach. Tieto udalosti nemajú okamžitý vplyv na prevádzku systému, ale vyžadujú pozornosť (napr. abnormálny tlak v pneumatikách). Upozornenia úrovne 2 zmiznú automaticky po 3 sekundách, alebo ich môžete počas tejto doby potlačiť stlačením ľubovoľného tlačidla. Podobne ako pri varovaniach úrovne 3 sa po zmiznutí správy v stavovom riadku zobrazí ikona kľúča.
• Úroveň 1: Oznámenie
Oznámenia úrovne 1 zobrazujú zmeny v stave systému alebo reakcie na vaše operácie (napríklad zmeny prevodových stupňov pri elektronickom radení). Tieto oznámenia automaticky zmiznú po 3 sekundách alebo ich môžete počas tejto doby zatvoriť stlačením ľubovoľného tlačidla. Na rozdiel od varovaní vyššej úrovne sa pri oznámeniach úrovne 1 nezobrazuje ikona kľúča v stavovom riadku.
Rýchle kroky riešenia problému:
1. Poznačte si popis udalosti na displeji.
2. Vypnite systém.
3. Skontrolujte, či sa nevyskytla nejaká príčina, ktorú je možné okamžite vyriešiť, ako napríklad defekt pneumatiky alebo reštart systému.
4. Ak problém nepredstavuje bezpečnostné riziko, pokúste sa ho odstrániť a reštartujte systém.
5. Ak sa problém podarí vyriešiť, môžete pokračovať v jazde, ale dohodnite si prosím servisnú prehliadku v autorizovanom servise pre elektrobicykle, aby ste sa uistili, že už nie je potrebná žiadna údržba a že už nie sú žiadne problémy.
6. Ak problém pretrváva, opakujte kroky 1 až 4.
7. Pre vlastnú bezpečnosť prestaňte jazdiť. Pokiaľ ani po niekoľkých kontrolách nemožno problém vyriešiť, obráťte sa na autorizovaného predajcu Giant alebo Liv so žiadosťou o servis a opravu.
3.3.9
RideControl Go 2
RideControl Go 2 je tlačidlo zapnutia/vypnutia integrované do hornej rúrky s LED svetelnou lištou a prepínačom predného svetla. V súlade s filozofiou jednoduchosti poskytuje nielen intuitívne používanie, ale aj čistú estetiku v elegantnom dizajne.
Prevádzkové funkcie:
• Zapnutie / vypnutie
- Zapnutie: Krátko stlačte tlačidlo (A)
- Vypnutie: Stlačte a podržte tlačidlo (A) > 1,5 s
• Zapnutie / vypnutie svetla
- Krátko stlačte tlačidlo (A)
INFORMÁCIA: Na ovládanie hlavných funkcií a pokročilých nastavení sú vyžadované ďalšie diaľkové ovládače (napríklad RideControl Ergo 4).
Zapínanie a vypínanie
• Stlačte tlačidlo „Zapnutie/vypnutie“ (A) pre zapnutie systému. LED dióda sa rozsvieti do 2 sekúnd.
• Stlačte tlačidlo „Zapnutie/vypnutie“ (A) po dobu najmenej 1,5 sekundy a následne tlačidlo uvoľnite, aby sa systém vypol. LED dióda zhasne.
Osvetlenie a jas obrazovky
Po zapnutí systému stlačte tlačidlo (A) pre zapnutie alebo vypnutie svetiel bicykla.
INFORMÁCIE:
• RideControl Go 2 má vstavaný svetelný senzor. Pokiaľ je dodávaný s displejom (napr. RideDash Evo 2.0), automaticky upraví jas obrazovky medzi denným a nočným režimom v závislosti na úrovni jasu okolia.
• Pre prístup k hlavným funkciám a pokročilým nastaveniam je vyžadovaný ďalší diaľkový ovládač RideControl a displej RideDash (napríklad RideControl Ergo 4 a RideDash Evo 2.0).
• Pre nastavenie úrovne jasu obrazovky prejdite do Nastavenia > Jazda > Jas.
3.4.0
RideControl Ergo 4
RideControl Ergo 4 je multifunkčný spínač navrhnutý pre intuitívne ovládanie s elegantnou integráciou do kokpitu. Ergonomické usporiadanie tlačidiel vám poskytuje jednoduché a ovládateľné rozhranie, ktoré vám umožní aktivovať funkciu elektrobicykla minimálnym rozsahom pohybov prstov. S kombináciou RideControl Go 2 alebo RideControl Go Lux môžete ovládať všetky funkcie elektrobicykla behom okamihu. Rýchlo a zábavne!
Prevádzkové funkcie:
• Stupeň asistencie hore
- Krátko stlačte tlačidlo (A)
• Asistencia pri chôdzi
- Stlačte tlačidlo (B) po dobu 1,5 s, potom stlačte a podržte tlačidlo (C)
- Vypnutie funkcie asistencie chôdze: Uvoľnite tlačidlo (C)
• Stupeň asistencie dole
- Krátko stlačte tlačidlo (C)
• Aktivácia Smart Assist (AUTO)
- Stlačte a podržte tlačidlo (A) po dobu 1,5 s
• Prepnutie jazdnej stránky (vpravo)
- Krátko stlačte tlačidlo (B)
• Nastavenia
- Krátko stlačte súčasne tlačidlá (A) a (C)
• Potvrdenie výberu z ponuky
- Krátko stlačte tlačidlo (B)
• Prepínanie jazdnej stránky (vľavo/vpravo) / *e-shift (radenie hore/dole)
- Krátko stlačte tlačidlo (D) alebo (F)
• Manuálny / automatický režim radenia*
- Krátko stlačte tlačidlo (E)
- V automatickom režime stlačte tlačidlo (D) alebo (F) pre nastavenie preferovanej kadencie.
INFORMÁCIE:
* Táto funkcia je k dispozícii iba vtedy, ak je bicykel vybavený systémom e-shift (e-radenie). V takom prípade bude musieť jazdec použiť tlačidlo (B) iba na prepnutie jazdnej stránky doprava.
• Na prístup k hlavným funkciám a pokročilým nastaveniam je potrebná dodatočná zobrazovacia jednotka (napr. RideControl Go Lux).
• K systému je možné pripojiť až dve jednotky RideControl Ergo 4. Upozorňujeme, že funkcie tlačidiel nie je možné prispôsobiť prostredníctvom aplikácie RideControl. Pri použití jednej alebo dvoch jednotiek RideControl Ergo 4 bude systém fungovať s predvolenou konfiguráciou tlačidiel.
• Funkcia asistencie pri chôdzi nie je v niektorých krajinách z dôvodu miestnych predpisov k dispozícii.
Prepnutie režimu asistencie
Stlačením tlačidla (A) alebo (C) zmeníte režim podpory.
Asistencia výkonu
• V režime Smart Assist (AUTO) motor SyncDrive automaticky prispôsobí vzorec asistencie v reakcii na terén a pokyny jazdca.
• Stlačte a podržte tlačidlo (B) po dobu 1,5 sekundy, aby ste aktivovali funkciu Smart Assist s úrovňou podpory „AUTO“ zobrazenou na obrazovke.
• Pri prevádzke v režime Smart Assist (AUTO) môžete stlačením tlačidla (A) alebo (C) prepnúť do režimu manuálnej asistencie. Po ukončení režimu AUTO sa systém vždy prepne do režimu ACTIVE.
Vypnutie asistencie
Asistenciu motora môžete tiež vypnúť a jazdiť vlastným úsilím.
• Prechádzajte režimy asistencie pomocou tlačidla (C), kým sa na displeji nezobrazí „OFF“ s odhadovaným zostávajúcim dojazdom.
• Všetky ostatné funkcie systému zostávajú dostupné.
Asistencia pri chôdzi
Asistencia pri chôdzi je funkcia, ktorá poháňa bicykel vpred, keď s ním idete pešo. Aktiváciou tejto funkcie pohonná jednotka mierne poháňa zadné koleso, aby sa znížila hmotnosť bicykla. V závislosti na tom, ako rýchlo s bicyklom idete, môže asistencia pri chôdzi podporovať rýchlosť až 6 km/h (4 mph).
• Stlačte tlačidlo (B) po dobu 1,5 sekundy pre nastavenie pohotovostného režimu asistencie pri chôdzi.
• Stlačte tlačidlo (C) do 3 sekúnd, pre aktiváciu asistencie pri chôdzi.
• Uvoľnením tlačidla (C) pozastavíte asistenciu pri chôdzi. Stlačením tlačidla (C) do 3 sekúnd po pozastavení sa asistencia pri chôdzi znovu spustí.
INFORMÁCIE:
• Ak do 3 sekúnd po stlačení tlačidla (B) pre aktivovanie funkcie asistencie pri chôdzi alebo tlačidla (C) pre pozastavenie funkcie asistencie pri chôdzi nie je zadaný žiadny príkaz na aktiváciu asistencie pri chôdzi, funkcia asistencie pri chôdzi sa ukončí a vráti sa na normálnu stránku jazdy.
• Funkcia asistencie pri chôdzi nie je v niektorých krajinách z dôvodu miestnych predpisov k dispozícii.
Dátové pole
Dátové polia slúžia na zobrazenie premenných informácií o vašej jazde na jednej stránke jazdy. Medzi nimi môžete prechádzať jediným stlačením tlačidla (B). Predvolené nastavenie stránok jazdy a dátových polí (6 stránok, každá s 1 poľom):
• SPEED: okamžitá rýchlosť jazdy (predvolené)
• REMAINING RANGE: odhadovaný zostávajúci dojazd batérie pri aktuálnej úrovni podpory pohonu
• DISTANCE: vzdialenosť prejdená od posledného vynulovania
• TRIP TIME: čas jazdy od posledného vynulovania
• CADENCE: okamžitá kadencia šlapania v ot/min (otáčky za minútu)
• ODO: celková vzdialenosť od prvého použitia
INFORMÁCIE:
• Skutočný dojazd batérie sa líši v závislosti od terénnych podmienok, kondície jazdca, štýlu jazdy a počasia. Pred každou jazdou vždy skontrolujte dojazd batérie, aby ste sa uistili, že máte dostatok energie v batérii. Upozorňujeme, že faktory ako profil terénu a poveternostné podmienky môžu ovplyvniť dojazd počas jazdy.
• Medzi jednotlivými stránkami s informáciami o jazde môžete prepínať aj stlačením tlačidla (D) alebo (F).
Nastavenie
Súčasným krátkym stlačením tlačidiel (D) a (F) sa dostanete do ponuky nastavenia. V ponuke nastavení budú tlačidlá (D) a (F) fungovať ako ovládacie prvky nastavenia. Po opustení ponuky nastavenia sa tieto tlačidlá vrátia na ovládanie jazdných funkcií.
3.4.1 RideDash EVO 2.0
RideDash EVO 2.0 je displej pre elektrické bicykle s farebným 2,5-palcovým displejom, ktorý zobrazuje informácie o jazde, údaje o jazdcovi a stav systému. Sklenený displej, vysoké rozlíšenie a obnovovacia frekvencia poskytujú plynulý používateľský zážitok a dobrú viditeľnosť.
1 bezdrôtové spojenie
2 kontrolka osvetlenia
3 e-radenie
4 čas
5 stav batérie
6 ukazovateľ stavu batérie
7 dátové pole
8 jazdná stránka
INFORMÁCIA: RideDash Evo 2.0 je displej, ktorý zobrazuje informácie a pre ovládanie funkcií elektrobicykla je nutné ho kombinovať s diaľkovými tlačidlami RideControl (napr. RideControl Ergo 4).
Displej
1. Bezdrôtové pripojenie: Indikuje aktívne bezdrôtové pripojenie medzi elektrobicyklom a smartfónom s aplikáciou RideControl.
2. Stav osvetlenia: Ikona osvetlenia informuje, že svetlá na bicykli sú zapnuté / vypnuté.
3. E-shift (Elektronické radenie): Táto ikona indikuje stav elektronického radenia.
• A: Režim automatického radenia
• M: Režim manuálneho radenia Číslo pod písmenom „A“ alebo „M“ označuje stupeň zadného prevodu.
4. Čas: Zobrazuje aktuálny čas.
5. Stav batérie: Zobrazuje aktuálnu zostávajúcu energiu batérie EnergyPak od 100 % do 0 %.
• Akonáhle kapacita batérie klesne pod 3 %, ikona batérie začne blikať. Systém prejde na najnižšiu úroveň asistencie.
• Ak je úroveň nabitia batérie nižšia ako 1 %, ikona batérie bude blikať. Asistenčný systém sa automaticky vypne. Svetlo na kolese bude z bezpečnostných dôvodov fungovať minimálne 2 hodiny.
INFORMÁCIE:
• Stav batérie, čas a stav zapnutia/vypnutia osvetlenia sa vždy zobrazujú na stavovom riadku. Ostatné ikony sa zobrazia, keď je funkcia aktívna.
• Stiahnite si najnovšiu verziu aplikácie RideControl, aby ste mali prístup ku všetkým funkciám. Upozorňujeme, že niektoré funkcie sú k dispozícii len pre určité modely bicyklov alebo komponenty. Podrobné informácie nájdete v tabuľke kompatibility funkcií alebo kontaktujte autorizovaného predajcu Giant alebo Liv.
Dátové pole
Dátové polia slúžia na zobrazenie premenných informácií o vašej jazde na jednej stránke jazdy. Počet zobrazených informácií je možné upraviť v nastavení a je možné ho prispôsobiť od 1 do 2 (maximálne 4 na stránku). Môžete tiež definovať, koľko stránok jazdy chcete zobraziť. Predvolené nastavenie stránok jazdy a dátových polí (6 stránok, každá s 1 poľom):
• SPEED: okamžitá rýchlosť jazdy (predvolené)
• REMAINING RANGE: odhadovaný zostávajúci dojazd batérie pri aktuálnej úrovni podpory pohonu
• DISTANCE: vzdialenosť prejdená od posledného vynulovania
• TRIP TIME: čas jazdy od posledného vynulovania
• CADENCE: okamžitá kadencia šlapania v ot/min (otáčky za minútu)
• ODO: celková vzdialenosť od prvého použitia
INFORMÁCIE:
• Skutočný dojazd batérie sa líši v závislosti od terénnych podmienok, kondície jazdca, štýlu jazdy a počasia. Pred každou jazdou vždy skontrolujte dojazd batérie, aby ste sa uistili, že máte dostatok energie v batérii. Upozorňujeme, že faktory ako profil terénu a poveternostné podmienky môžu ovplyvniť dojazd počas jazdy.
• Maximálny počet stránok s informáciami o jazde je 10 a minimálny je 1.
Osvetlenie a jas obrazovky
• Stav osvetlenia je možné tiež zistiť podľa ikony na stavovom riadku.
• Jas obrazovky v režime deň/noc sa bude pri zapnutí/vypnutí svetla riadiť prepínačom predného svetla, aby sa prepol do režimu deň/noc.
• Preferovanú úroveň jasu obrazovky pre deň/noc si tiež môžete upraviť v Nastavenia > Jazda > Jas.
INFORMÁCIA:
• Funkcia systému sa líši v závislosti od pripojeného diaľkového ovládača RideControl.
Indikácia stavu batérie
K dispozícii je desať úrovní nabitia batérie pre indikáciu zostávajúceho dojazdu s 10% intervalmi medzi nimi. Ak je stav nižší ako 20 %, zobrazí sa sekvencia farebných ikon, ktoré upozorňujú na nízky stav batérie:
• 19 % až 10 %: žlté stále svetlo
• 9 % až 4 %: červené stále svetlo
• 3 % až 0 %: červené blikajúce svetlo
INFORMÁCIA: Ak je elektrický bicykel vybavený dvoma batériami, zobrazia sa dve ikony stavu batérie. Ikona vľavo predstavuje sekundárnu batériu, zatiaľ čo ikona vpravo označuje hlavnú batériu. Percento batérie je súčtom oboch batérií.
Režim asistencie
Každý režim podpory má pre ľahšie rozpoznanie vlastnú farbu pozadia obrazovky, ako je znázornené v tabuľke nižšie:
stupeň asistencie farba pozadia
OFF šedivá
ECO svetlo zelená
TOUR zelená
ACTIVE žltá
SPORT oranžová
POWER červená
SMART ASSIST (AUTO) modrá
• Dostupnosť úrovní asistencie a pomer výkonu na jednotlivé úrovne závisí od typu motora SyncDrive a továrenskom nastavení systému.
• Úroveň POWER ponúka najsilnejšiu asistenciu, ale má najvyššiu spotrebu energie.
• Úroveň ECO ponúka najnižšiu asistenciu, ale má najvyšší dojazd.
Nastavenie
V ponuke nastavenia budú tlačidlá fungovať ako ovládacie prvky nastavenia. Po opustení ponuky sa tieto tlačidlá vrátia na ovládanie jazdných funkcií.
Systémové udalosti
Existujú tri typy vyskakovacích oznámení pre upozornenie na rôzne úrovne systémových udalostí: Pri výskyte poruchy sa zobrazí obrazovka s varovaním o systémovej udalosti.
• Úroveň 3: Varovanie
Táto úroveň systémovej udalosti označuje kritické stavy spôsobené poruchami alebo chybami, ktoré môžu brániť jazde. Ak sa táto správa zobrazí, odporúčame skontrolovať bicykel alebo sa obrátiť na autorizovaného predajcu Giant alebo Liv, ktorý vám poskytne ďalšiu pomoc. Varovnú správu úrovne 3 je možné vymazať iba ručne. Stlačením ľubovoľného tlačidla varovnú správu zatvoríte a na stavovom riadku sa zobrazí ikona kľúča.
• Úroveň 2: Upozornenie
Upozornenia úrovne 2 vás informujú o sekundárnych poruchách alebo stavových podmienkach. Tieto udalosti nemajú okamžitý vplyv na prevádzku systému, ale vyžadujú pozornosť (napr. abnormálny tlak v pneumatikách). Upozornenia úrovne 2 zmiznú automaticky po 3 sekundách, alebo ich môžete počas tejto doby potlačiť stlačením ľubovoľného tlačidla. Podobne ako pri varovaniach úrovne 3 sa po zmiznutí správy v stavovom riadku zobrazí ikona kľúča.
• Úroveň 1: Oznámenie
Oznámenia úrovne 1 zobrazujú zmeny v stave systému alebo reakcie na vaše operácie (napríklad zmeny prevodových stupňov pri elektronickom radení). Tieto oznámenia automaticky zmiznú po 3 sekundách alebo ich môžete počas tejto doby zatvoriť stlačením ľubovoľného tlačidla. Na rozdiel od varovaní vyššej úrovne sa pri oznámeniach úrovne 1 nezobrazuje ikona kľúča v stavovom riadku.
Rýchle kroky riešenia problému:
1. Poznačte si popis udalosti na displeji.
2. Vypnite systém.
3. Skontrolujte, či sa nevyskytla nejaká príčina, ktorú je možné okamžite vyriešiť, ako napríklad defekt pneumatiky alebo reštart systému.
4. Ak problém nepredstavuje bezpečnostné riziko, pokúste sa ho odstrániť a reštartujte systém.
5. Ak sa problém podarí vyriešiť, môžete pokračovať v jazde, ale dohodnite si prosím servisnú prehliadku v autorizovanom servise pre elektrobicykle, aby ste sa uistili, že už nie je potrebná žiadna údržba a že už nie sú žiadne problémy.
6. Ak problém pretrváva, opakujte kroky 1 až 4.
7. Pre vlastnú bezpečnosť prestaňte jazdiť. Pokiaľ ani po niekoľkých kontrolách nemožno problém vyriešiť, obráťte sa na autorizovaného predajcu Giant alebo Liv so žiadosťou o servis a opravu.
3.4.2
Aegis Tire Checker
Aegis Tire Checker je inteligentný senzor, ktorý v reálnom čase monitoruje tlak v pneumatikách, aby zaistil najlepší výkon a bezpečnosť jazdca. Plne automatický Tire Checker sa aktivuje okamžite po zapnutí bicykla, takže budete dobre pripravení, než vyrazíte na cestu. V prípade abnormálneho tlaku vás upozorní diaľkové ovládanie alebo aplikácia RideControl, akonáhle tlak v pneumatikách dosiahne hornú/dolnú hranicu alebo dôjde k jeho náhlemu poklesu.
INFORMÁCIA: Pred použitím sa uistite, že ste v prístroji Aegis Tire Checker odstránili izolačnú podložku pripevnenú k batérii.
Nastavenie a použitie
Pomocou aplikácie RideControl a diaľkových ovládačov môžete vždy nastaviť prahovú hodnotu výstrahy podľa svojich preferencií a štýlu jazdy.
1. Hranicu pre upozornenie na preferovaný tlak v pneumatikách môžete nastaviť prostredníctvom aplikácie RideControl aj diaľkového ovládania:
• Diaľkové ovládače: Nastavenie > Príslušenstvo > Senzor tlaku v pneumatikách
2. Tlak v pneumatikách sa zobrazí nielen v úvodnej animácii po indikácii stavu batérie. Okamžitý tlak v pneumatikách môžete tiež zistiť pridaním dátového poľa na obrazovku jazdy alebo v aplikácii RideControl v nastavení Aegis Tire Checker.
3. Kontrola tlaku v pneumatikách Aegis je veľmi citlivá. Všeobecne platí, že po zapnutí elektrobicykla môžete okamžite odčítať tlak v pneumatikách. Ak tomu tak nie je, skúste s bicyklom pohnúť alebo roztočiť kolesá, aby sa kontrola tlaku v pneumatikách aktivovala.
4. Aegis Tire Checker vás upozorní, ak je tlak v pneumatikách nižší/vyšší ako nastavená hodnota alebo pokiaľ tlak v pneumatikách rýchlo klesá. Upozornenie sa zobrazí na displeji elektrobicykla aj v aplikácii RideControl a bude sprevádzané zvukovým signálom. Pre vašu vlastnú bezpečnosť sa v prípade upozornenia na abnormálny tlak v pneumatikách zastavte a skontrolujte, či nejde o defekt alebo iba o príliš nízky tlak.
5. LED indikátor na prednej strane zobrazuje stav zariadenia Aegis Tire Checker. Podrobné informácie nájdete v tabuľke nižšie.
farba udalosť stav
zelená bliká (interval 2 sekúnd) kontrola pneumatík Aegis je aktivovaná
červená bliká (interval 2 sekúnd) slabá batéria
červená bliká (interval 1 sekundy) zistený neobvyklý tlak v pneumatikách
červená a zelená bliká (interval 1 sekundy) prebieha aktualizácia firmvéru
Výmena batérie
Aegis Tire Checker má udávanú výdrž batérie až 600 hodín, v závislosti od spôsobu použitia sa skutočná hodnota môže líšiť. Pokiaľ dôjde k jednej z nasledujúcich udalostí, znamená to, že je úroveň batérie nízka. Vymeňte ju za gombíkovú batériu typu CR1632:
• Červená blikajúca LED dióda na Tire Checker.
• Upozornenie na vybitie batérie na displeji elektrobicykla.
• Upozornenie na vybitie batérie v aplikácii RideControl.
VAROVANIE:
• Nikdy nevyhadzujte batérie do ohňa.
• Na vybratie batérie nepoužívajte ostré alebo vodivé predmety.
• Gombíková batéria: Gombíkové batérie sú nebezpečné a musia byť uchovávané mimo dosahu detí. Nikdy nevkladajte batérie do úst ani do žiadnej časti tela. Pri požití alebo vložení do tela môže dôjsť do 2 hodín k vážnym alebo smrteľným zraneniam. Pokiaľ k tomu dôjde alebo máte podozrenie, že k tomu došlo, okamžite vyhľadajte lekársku pomoc.
Oznámenie o inštalácia
• Zarovnajte a vložte Tire Checker do ventilu. Pridržte na mieste a utiahnite vnútorné puzdro rukou alebo imbusovým kľúčom 3 mm (uťahovací moment: 0,3 Nm).
• Držte Tire Checker a utiahnite vonkajší ventilček, kým O-krúžok NEBUDE VIDITEĽNÝ. Pre jednoduchú montáž použite priložený poistný nástroj (uťahovací moment: 0,8 Nm ~ 1,25 Nm).
2
1
Sprievodca údržbou
Odporúčané mazivá
Na inštaláciu vonkajšieho puzdra a ochranu O-krúžku použite mazivo na báze silikónu alebo minerálneho oleja. Z dôvodu širšej dostupnosti sa odporúča mazivo na báze minerálneho oleja. Medzi kompatibilné produkty patrí mazivo PUFF DINO 197 Yellow Grease (na báze lítia) a mazivo Shimano CABLE GREASE (na báze silikónu a lítia).
Dôležité: NEPOUŽÍVAJTE prostriedky na odstraňovanie hrdze (napr. WD-40), čistiace roztoky, silné mazivá na báze rozpúšťadiel ani olejové čistiace prostriedky, pretože by mohli poškodiť komponenty.
Pokyny na čistenie
Ak zariadenie Aegis Tyre Checker nefunguje správne kvôli znečisteniu tesniacim prostriedkom v pneumatikách, čistite ho iba suchou handričkou alebo vatovou tyčinkou. Nepoužívajte tekuté čistiace prostriedky, pretože môžu spôsobiť ďalšie problémy. Kovové časti, ako napríklad vonkajší plášť, môžete čistiť vodou. Pred opätovným zostavením vyčistite všetky malé otvory od nečistôt a uistite sa, že sú všetky časti dôkladne suché.
UPOZORNENIE: Počas čistenia dbajte na to, aby ste nepoškriabali povrchy súčastí, mohlo by to negatívne ovplyvniť účinnosť tesnenia.
3.4.3
Aegis Radar
Aegis Radar je integrovaný bezpečnostný systém, ktorý kombinuje funkciu zadných svetiel s detekciou vozidiel. Systém aktívne detekuje vozidlá blížiace sa zozadu a automaticky upravuje režim blikania zadných svetiel pre zlepšenie viditeľnosti. Upozornenia na blízkosť vozidiel sa zobrazujú na obrazovke a poskytujú jazdcom prehľad o okolí v reálnom čase. Systém sa bezproblémovo integruje so zadnými svetlami a zaisťuje spoľahlivý a bezstarostný zážitok z jazdy na bicykli.
UPOZORNENIE: Radar slúži ako referencia pre blížiace sa vozidlá, aby sa minimalizovalo potenciálne riziko nehody na bicykli. Pri jazde však venujte pozornosť okoliu a pre svoju vlastnú bezpečnosť sa nespoliehajte výhradne na radar.
INFORMÁCIA: Radar Aegis vyžaduje na zobrazenie informácií a upozornení kompatibilnú zobrazovaciu jednotku (napríklad RideControl Go Lux, RideControl Dash 2 alebo RideDash Evo 2.0).
Nastavenie
Zapnutie a vypnutie radaru
Predvolené nastavenie je „zapnuté“. Ak je Aegis Radar vypnutý, zobrazenie pravého pruhu a zvukové upozornenie budú deaktivované.
Zapnutie a vypnutie zvukového signálu radaru
Predvolené nastavenie je „zapnuté“. Ak je zvukový signál Aegis Radar vypnutý, zobrazenie pravého pruhu zostane zachované a upozornenie bude vypnuté.
INFORMÁCIA: Nastavenia je možné upraviť pomocou ponuky nastavení alebo v aplikácii RideControl.
Detekcia radaru Aegis
špecifikácia podrobnosti
detekčná vzdialenosť až do 140 m
detekcia relatívnej rýchlosti vozidla od 10 do 100 km/h (6 až 60 mph)
detekcia čísla vozidla až 8 jednotiek
šírka radarového lúča
40 stupňov
Zobrazenie radaru na displeji
Akonáhle radar detekuje vozidlo blížiace sa k elektrobicyklu zozadu, zobrazí informáciu na obrazovke ako bodky. Farba sa bude meniť podľa potenciálnej úrovne ohrozenia a bude sa ozývať varovný signál.
farba
červená
zelená
INFORMÁCIE:
situácia
Vozidlo sa blíži vysokou rýchlosťou (rozdiel rýchlosťou väčšou ako 60 km/h)
zvukový alarm
dvakrát
Vozidlo sa blíži nízkou rýchlosťou (rozdiel rýchlostí menší ako 60 km/h) raz
• Červené výstražné indikátory sa zobrazujú v hornej aj dolnej časti obrazovky.
• Zadné svetlo radaru Aegis bude blikať, aby upozornilo vozidlá približujúce sa zozadu, čím sa zvýši bezpečnosť.
Bezpečnostné informácie
Pred použitím si prečítajte bezpečnostné informácie a návod na použitie. Nesprávne použitie môže spôsobiť poškodenie komponentu a/alebo zranenie.
VAROVANIE:
• Radar Aegis slúži iba ako pomocný nástroj a nemôže nahradiť váš vizuálny úsudok a sledovanie stavu vozovky.
• Zostaňte ostražití a pravidelne kontrolujte pomocou zrkadiel, či sa neblížia nejaké vozidlá. Nespoliehajte sa iba na radarový systém.
• Nepriaznivé poveternostné podmienky (napríklad silný dážď alebo hmla) môžu ovplyvniť výkon radarového detekčného systému.
• Detekcia radaru môže byť obmedzená pri odbočovaní, v tuneloch alebo za zložitých cestných podmienok.
UPOZORNENIE:
• Udržujte radarový senzor a zostavu zadných svetiel v čistote, aby nečistoty neovplyvňovali detekčný výkon.
• Pravidelne kontrolujte radarový systém, aby bola zaistená jeho správna funkcia.
• Ak je zistená akákoľvek abnormalita (napríklad falošné poplachy alebo zlyhanie detekcie), okamžite kontaktujte autorizovaného predajcu Giant alebo Liv za účelom kontroly.
3.4.4 E-Lock
Pre zaistenie bezpečnosti bicykla a bezproblémového zážitku z jazdy na elektrobicykli je elektrobicykel vybavený funkciou E-Lock (elektronický zámok), ktorá chráni váš bicykel pred krádežou tým, že vypne motor. Elektrobicykel môžete jednoducho zamknúť/odomknúť pomocou bezdrôtovej komunikácie cez aplikáciu RideControl.
Nastavenie elektronického zámku
1. Pred nastavením funkcie E-Lock sa uistite, že ste dokončili proces aktivácie elektrobicykla a registrácie majiteľa. Funkciu E-Lock môže aktivovať iba registrovaný užívateľ s platným Giant ID.
2. Zapnite svoje elektrobicykel.
3. Prepojte svoje elektrobicykel s aplikáciou RideControl.
4. Nájdite tlačidlo nastavenia E-Lock na hlavnej stránke nastavenia elektrobicykla.
5. Nastavte štvormiestny užívateľský PIN kód pre elektronický zámok.
6. PIN Kód bude uložený výhradne pre majiteľa bicykla, ktorý bol prepojený k Giant ID v procese aktivácie E-Lock. Po nastavení PIN kódu môžete e-bicykel zamknúť/odomknúť jednoducho pomocou virtuálneho tlačidla v aplikácii RideControl.
Použitie elektronického zámku
1. Zapnite elektrobicykel. Stav uzamknutia zostane rovnaký ako pri vypnutí systému.
2. Pripojte aplikáciu RideControl k vášmu elektrobicyklu.
3. Nájdite ikonu/tlačidlo E-Lock v pravom hornom rohu domovskej stránky, hneď za názvom pripojeného elektrobicykla.
4. Stlačením tohto virtuálneho tlačidla zamknete/odomknete svoje elektrobicykel.
5. Elektrobicykel môžete odomknúť aj pomocou RideControl Dash 2 alebo RideDash Evo 2.0 / RideControl Ergo 4 pomocou užívateľského PIN kódu:
• Vstúpte do nastavenia, nájdite nastavenie E-lock na stránke jazdy. Výberom možnosti „Manual Lock“ (Ručný zámok) sa elektrobicykel uzamkne.
• Odomknite svoj elektrobicykel, stačí stlačiť ľubovoľný kláves a potom zadať štvormiestny užívateľský PIN kód.
• Po zadaní PIN kódu stlačte tlačidlo Potvrdiť pre odomknutie.
• Ak zadáte nesprávne heslo, budete na to upozornení a budete musieť zadať PIN kód znova.
VAROVANIE:
• Uchovávajte svoj užívateľský PIN kód v bezpečí a tajnosti. Nikdy ho nezdieľajte s ostatnými, ani ho nezaznamenávajte na miestach, kde by ho ostatní mohli vidieť.
• Ak zabudnete svoj užívateľský PIN kód, obráťte sa na autorizovaného predajcu Giant alebo Liv. Nepokúšajte sa systém odomknúť násilím, mohlo by dôjsť k jeho poškodeniu.
• Na zvýšenie zabezpečenia sa odporúča používať E-Lock v kombinácii s tradičným mechanickým zámkom, namiesto spoliehania sa iba na funkciu E-Lock.
UPOZORNENIE:
• Pravidelne kontrolujte, či funkcia E-Lock funguje správne, aby bola zaistená bezpečnosť systému.
• Ak je zistená akákoľvek abnormalita, okamžite kontaktujte autorizovaného predajcu Giant alebo Liv za účelom kontroly.
INFORMÁCIA: E-Lock je funkcia dostupná iba pre viazané účty, ktorá zaisťuje zabezpečenie bicykla. K elektrobicyklu sa môže pripojiť aj užívateľ, ktorý nie je jeho majiteľom, ale budú mu k dispozícii iba základné funkcie.
3.5 Kl'úče
K niektorým elektrobicyklov dostanete štandardne dva identické kľúče, ktoré slúžia na uzamknutie batérie, alebo zámku na bicykel. Bez kľúča nejde zámky odomknúť.
POZNÁMKA:
• Vždy so sebou zoberte kľúč pri návšteve predajcu z dôvodu údržby alebo opravy bicykla.
• Kľúč a kód kľúča starostlivo uschovajte spolu so sériovým číslom rámu a ostatnými dokumentami k bicyklu.
• Odporúčame nechať vyrobiť u kvalifikovaného zámočníka náhradnú kópiu originálneho kľúča a uschovať ich oddelene.
3.6 Dojazdová vzdialenosť
Dojazd na jedno nabitie je závislý od mnohých faktorov, ako napríklad (ale nielen tieto):
• celková hmotnosť bicykla vrátane jazdca, spolujazdca a nákladu;
• vonkajšie podmienky ako napríklad okolitá teplota a vietor;
• podmienky na ceste ako napríklad kopcovitý terén a hrubý povrch cesty;
• stav bicykla ako trebárs tlak v plášťoch a úroveň údržby;
• počet cyklov dobitia a vybitia;
• vek a stav batérie EnergyPak;
• používaný stupeň asistencie výkonu;
• užívateľské nastavenie stupňa asistencie výkonu (v aplikácii RideControl v telefóne).
4 Preprava a uskladnenie
Preprava
UPOZORNENIE:
• Akékoľvek odnímateľné (elektronické) časti, ako sú nabíjačka a batéria EnergyPak, by mali byť vždy pred prepravou z elektrobicykla demontované.
• Vždy sa riaďte pokynmi výrobcu vozidla alebo nosiča bicyklov, ktorý na prepravu elektrobicykle používate.
POZNÁMKA:
• Pokiaľ je to možné, vyvarujte sa prepravy elektrobicykla za zlých poveternostných podmienok.
• Ak sa preprave za zlých poveternostných podmienok nemožno vyhnúť, dôkladne zakryte všetky odkryté elektronické časti bicykla.
• Vysoké rýchlosti v kombinácii s vetrom a dažďom môžu spôsobiť vtlačenie vlhkosti do elektronických častí bicykla, čo môže spôsobiť dočasné poruchy alebo trvalé závady.
• Ak po dosiahnutí cieľa prepravy za zlých poveternostných podmienok dôjde k poruche elektrobicykla, vyberte batériu EnergyPak a nechajte všetky časti bicykla na vzduchu dôkladne uschnúť
Uskladnenie elektrobicykla
Elektrobicykel skladujte, pokiaľ je to možné, na mieste, ktoré je chránené pred poveternostnými vplyvmi.
POZNÁMKA:
• Sneh, dážď, posypová soľ a kyseliny môžu spôsobiť koróziu alebo poškodenie určitých komponentov elektrobicykla.
• Ultrafialové slnečné žiarenie môže spôsobiť vyblednutie farby a priepustnosť alebo popraskanie gumových a plastových dielov bicykla.
• Vystavenie príliš vysokým alebo naopak nízkym teplotám počas skladovania môže spôsobiť dočasné poruchy alebo dokonca trvalé závady elektrobicykla.
Uskladnenie batérie
Ak nie je elektrobicykel dlhšiu dobu používaný, je vhodné batériu EnergyPak z bicykla demontovať.
UPOZORNENIE:
• Skladujte batériu EnergyPak najlepšie pri izbovej teplote na suchom a bezpečnom mieste.
• Skladujte batériu EnergyPak pri teplote medzi −20 a 20 °C.
POZNÁMKA:
• Skladovanie pri teplotách nad 20 °C môže znížiť kvalitu a celkovú životnosť batérie.
• Batériu EnergyPak skladujte na úrovni nabitia približne 60 %.
• Počas dlhšieho skladovania kontrolujte raz mesačne úroveň nabitia batérie EnergyPak.
• Batériu EnergyPak dobite, ak úroveň nabitia klesne pod 60 %.
• Nabite batériu EnergyPak na 60 % aspoň raz za 3 mesiace.
• Nesprávne skladovanie alebo dlhodobé zanedbávanie batérie EnergyPak môže spôsobiť závady batérie, zníženie jej kapacity a môže viesť k strate záruky.
5 Údržba
Pravidelná údržba a čistenie sú nevyhnutné pre optimálny výkon a bezpečnosť elektrobicykla.
INFORMÁCIA: Prečítajte si tiež informácie o údržbe na internetových stránkach a vo všeobecnom návode k bicyklu.
Čistenie
Na odstránenie nečistôt použite jemnú tkaninu alebo kefu, prípadne s minimálnym množstvom neutrálneho čistiaceho roztoku. Potom utrite do sucha čistou jemnou tkaninou.
UPOZORNENIE:
• Na čistenie nepoužívajte vodu pod vysokým tlakom alebo stlačený vzduch. Môžu vtlačiť vodu do (utesnených) elektrických súčastí a spôsobiť následné poruchy a závady.
• Diely elektrobicykla neumývajte nadmerným množstvom. Ak sa dostane na vnútorné elektrické súčasti voda, môže spôsobiť poruchy a ďalšie problémy.
POZNÁMKA:
• Na umývanie plastových dielov nepoužívajte agresívne mydlové roztoky. Roztoky, ktoré nie sú neutrálne, môžu spôsobiť poškodenie materiálov, zmenu farby, deformácie, poškriabanie a ďalšie.
Pohon
VAROVANIE:
• Vždy demontujte batériu pri kontrole napnutia reťaze. Ak je systém pod napätím, môže dôjsť jednoduchým dotykom rúk (alebo inou časťou tela) kdekoľvek na hnacom ústrojenstve k náhlej aktivácii motora.
UPOZORNENIE:
• Akékoľvek nastavenie alebo výmenu by mal vykonávať vhodným náradím iba školený mechanik.
• Žiadajte vášho autorizovaného predajcu Giant alebo Liv o ďalšie informácie a podporu pri údržbe vášho elektrobicykla.
Napnutie reťaze
Niektoré elektrobicykle sú vybavené nábojom s vnútorným radením. Môžu byť vybavené aj automatickým napínačom reťaze, ktorý udržuje správne napnutie reťaze.
Ak je reťaz príliš prevesená, je možné, že bude potrebné nastaviť jej napnutie. Reťaz môže byť aj opotrebovaná, a potom bude nutné ju vymeniť.
Ako kontrolovať napnutie reťaze
Pri kontrole napnutia reťaze zabráňte otáčaniu kľúk a držte reťaz v strednej časti vzdialenosti medzi prevodníkom a pastorkom.
• Pri kontrole previsu reťaze pohybujte reťazou hore a dole.
• Vertikálny pohyb reťaze by mal byť v rozmedzí 10 až 15 mm.
• Ak je vertikálny pohyb reťaze väčší alebo menší je potrebné upraviť napnutie reťaze. Kontaktujte autorizovaného predajcu Giant alebo Liv kvôli servisu.
Remeňový pohon
Prečítajte si návod na použitie výrobcu remeňového pohonu dodávaného s elektrobicyklom, v ktorom nájdete technické špecifikácie a podmienky. Všetky modely s remeňovým pohonom majú posuvné zadné pätky a nastavovacie skrutky na nastavenie napnutia remeňa. Postup pri nastavení remeňového pohonu je rovnaký ako v prípade reťaze.
Likvidácia
Podľa smernice Európskeho parlamentu číslo 2006/66/EC musí byť chybné alebo použité batérie, batériové sady alebo jednotlivé články zhromažďované oddelene a ekologicky likvidované.
Použité články a batérie sú recyklovateľný ekonomický tovar. Podľa označenia preškrtnutého odpadkového koša sa tieto batérie nesmú likvidovať ako bežný domový odpad.
POZNÁMKA:
• S použitými batériami je potrebné zaobchádzať ako s nebezpečným odpadom.
• Batérie musia byť likvidované v súlade s príslušnými národnými predpismi na ochranu životného prostredia.
• Vráťte batérie do recyklačného zariadenia alebo k autorizovanému predajcovi Giant a Liv.
• V prípade nejasností kontaktujte oficiálneho dovozcu Giant a Liv do Slovenskej republiky.
7 Právna dokumentácia
7.1 Záruka
Spoločnosť Giant poskytuje pôvodným vlastníkom záruku bezporuchovej prevádzky ohľadom materiálu a spracovania iba na rám, pevnú vidlicu alebo na originálne súčiastky všetkých nových značkových elektrobicyklov, a to počas týchto ustanovení záručnej doby:
Záruka v trvaní 2 rokov na elektronické súčasti:
• RideControl displej a tlačidlá;
• SyncDrive motor;
• EnergyPak batéria – na 60 % pôvodnej nominálnej kapacity pri maxime 600 dobíjacích cyklov;
• elektrické rozvody.
Maximálne celkové povolené zaťaženie vášho elektrobicykla nájdete na štítku s predpismi na ráme, pretože povolené celkové zaťaženie sa môže líšiť v závislosti od špecifikácií bicykla a podmienok jazdy.
Ohľadom všetkých ostatných súčastí a komponentov sa odkazujeme na všeobecný návod Giant a Liv, ktorý je tiež dodaný s týmto elektrobicyklom. Všeobecný návod je určujúci v prípade akýchkoľvek otázok. Informácie nižšie a v kapitole Výnimky slúži len k nahliadnutiu.
Požiadavka montáže po kúpe
Táto záruka sa vzťahuje len na nové bicykle a rámy zakúpené u autorizovaných predajcov Giant a Liv, ktoré tento predajca po predaji zmontuje.
Obmedzenie ručenia za nápravu
Ak nie je uvedené inak, nápravu možno poskytnúť podľa tejto záruky alebo implicitné záruky výhradne formou výmeny chybných súčiastok za súčiastky rovnakej alebo vyššej hodnoty podľa výhradného uváženia spoločnosti Giant. Táto záruka platí od dátumu kúpy, vzťahuje sa len na pôvodného vlastníka a nesmie byť prenesená na iné osoby. Spoločnosť nepreberá zodpovednosť za žiadnu priamu, náhodnú ani následnú škodu, najmä potom za náhradu škody v prípade zranenia osôb, poškodenie majetku alebo za ekonomické straty, bez ohľadu na to, či vyplývajú z nejakej zmluvy, záruky, zanedbania, zodpovednosti za výrobok alebo z akéhokoľvek iného dôvodu.
Firma Giant neposkytuje žiadne ďalšie záruky, výslovné ani predpokladané. všetky predpokladané záruky, vrátane záruk obchodovateľnosti a vhodnosti výrobku na konkrétny účel sú obmedzené na dobu trvania výslovnej záruky uvedenéj vyššie.
Akýkoľvek nárok zo záruky musí byť uplatnený v mieste predaja prostredníctvom autorizovaného predajcu Giant alebo Liv. Pri uplatnení záruky je nutný doklad o kúpe alebo iný doklad preukazujúci dátum kúpy. Nároky uplatnené mimo krajinu nákupu môžu podliehať poplatkom a ďalším obmedzeniam. Záručna doba a detaily záruky sa môžu líšiť podľa typu rámu a/alebo krajiny. Táto záruka vám dáva určité zákonné práva. Môžete mať aj ďalšie práva, ktoré sa môžu v rôznych krajinách líšiť. Táto záruka nemá vplyv na vaše zákonné práva.
7.2 Výnimky
Vyššie uvedená záruka alebo implicitná záruka sa nevzťahuje na tieto okolnosti:
• Obvyklé opotrebenie súčiastok, ako sú pneumatiky, reťaze, brzdy, káble a prevodová kolieska, pokiaľ sa nejedná o chybu montáže alebo materiálu.
• Servisné služby ohľadom bicykla vykonávané iným ako autorizovaným predajcom Giant alebo Liv.
• Zmeny pôvodného stavu.
• Nadmerné namáhanie bicykla, používanie bicykla pre závodnú činnosť alebo v rámci komerčných aktivít alebo na iné účely, než na ktoré je bicykel určený.
• Poškodenie spôsobené nedodržiavaním návodu na používanie.
• Poškodenie laku a potlačí spôsobené účasťou v závodoch, skokoch, zjazde, prípadne tréningoch na tieto činnosti alebo akcie, alebo jazdou na bicykli za nepriaznivých podmienok alebo počasia.
• Úhradu za prácu pri výmene alebo zámene súčiastok.
Ak to nie je v tejto záruke alebo v ďalších záručných dokumentoch výslovne uvedené niečo iné, spoločnosť Giant a jej zamestnanci a zástupcovia nenesú zodpovednosť za žiadne straty ani za škody (vrátane náhodných a následných strát a škôd spôsobených nedbalosťou alebo porušením zákona) súvisiacich s akýmikoľvek bicyklami spoločnosti Giant alebo sa ich týkajúcich.
7.3 Vyhlásenie o zhode
Bicykle s hybridným pohonom s maximálnou podpornou rýchlosťou 45 km/h spĺňajú podmienky smernice Európskej komisie 168/2013/EC pre kategóriu vozidiel L1e-B.
Hladina akustického tlaku emisií vážená podľa krivky A v ušiach jazdca je nižšia ako 70 dB(A).
Bicykle s hybridným pohonom s maximálnou podpornou rýchlosťou 25 km/h spĺňajú podmienky smernice Európskej komisie o strojových zariadeniach 2006/42/EC. Tieto bicykle tiež spĺňajú podmienky nasledujúcich štandardov:
• ISO 4210-2 bezpečnostná norma pre bicykle
• EN15194 bezpečnostná norma pre EPAC
• EN17404 bezpečnostná norma pre horské elektrobicykle
Vyhlásenie o zhode pre váš konkrétny elektrobicykel Giant alebo Liv nájdete vložené v originálnom návode na obsluhu, ktorý je dodávaný s bicyklom.
7.4 Zrieknutie
sa zodpovednosti
Nedemontujte alebo nevymieňajte žiadne originálne vybavenie alebo nevykonávajte akékoľvek úpravy, ktoré by mohli zmeniť dizajn a / alebo fungovanie bicykla. Takéto zmeny môžu vážne poškodiť ovládanie, stabilitu a ďalšie aspekty bicykla, čo môže spôsobiť, že jazda na ňom bude nebezpečná. Demontáž alebo úprava súčastí alebo použitie neoriginálnej výbavy ako náhrada môžu viesť k strate záruky a môžu spôsobiť, že váš bicykel nebude v súlade s príslušným zákonom a predpismi. Aby ste zaistili bezpečie, kvalitu a spoľahlivosť, používajte iba originálne súčasti alebo náhrady schválené spoločnosťou Giant pre opravu alebo výmenu. Spoločnosť nepreberá zodpovednosť za žiadnu priamu, náhodnú ani následnú škodu, najmä potom za náhradu škody v prípade zranenia osôb, poškodenie majetku alebo za ekonomické straty, bez ohľadu na to, či vyplývajú z nejakej zmluvy, záruky, zanedbania, zodpovednosti za výrobok alebo z akéhokoľvek iného dôvodu.
7.5 FCC
Toto zariadenie spĺňa kapitolu 15 pravidiel FCC. Prevádzka podlieha nasledujúcim dvom podmienkam:
1. Toto zariadenie nesmie spôsobovať škodlivé rušenie.
2. Toto zariadenie musí akceptovať akékoľvek pôsobiace rušenie vrátane rušenia, ktoré môže spôsobiť nežiaduce prevádzka.
Pamätajte, že zmeny alebo úpravy, ktoré nie sú výslovne schválené stranou zodpovednou za dodržiavanie predpisov, môžu viesť k strate oprávnenia používateľa zariadenie prevádzkovať.
INFORMÁCIE: Toto zariadenie bolo testované a uznané vyhovujúcim pravidlám pre digitálne zariadenia triedy B podľa kapitoly 15 pravidiel FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu proti škodlivému rušeniu pri inštalácii v domácnosti. Toto zariadenie generuje, používa a môže vyžarovať rádiofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobiť škodlivé rušenie rádiovej komunikácie. Neexistuje však žiadna záruka, že pri konkrétnej inštalácii nedôjde k rušeniu. Ak toto zariadenie spôsobuje škodlivé rušenie rozhlasového alebo televízneho príjmu, čo je možné zistiť vypnutím a opätovným zapnutím zariadenia, odporúča sa užívateľovi pokúsiť sa rušenie opraviť jedným alebo viacerými z nasledujúcich opatrení:
• alebo premiestniť príjmovú anténu.
• Zvýšte vzdialenosť medzi zariadením a prijímačom.
• Pripojte zariadenie do zásuvky v inom obvode, než v ktorom je pripojený prijímač.
• Požiadajte o pomoc predajcu alebo skúseného rozhlasového/televízneho technika.
Toto zariadenie vyhovuje limitom pre pôsobenie vysokofrekvenčných vĺn stanoveným FCC pre nekontrolované prostredie.
Toto zariadenie by malo byť nainštalované a prevádzkované s minimálnou vzdialenosťou 5 mm medzi zariadením a používateľom alebo okolitými osobami.
Toto zariadenie nesmie byť umiestnené spoločne alebo prevádzkované v spojení s akoukoľvek inou anténou alebo vysielačom.
V súlade s ustanovením smernice 2006/42/EC spolu so splnomocneným zástupcom
rehlasujeme na našu zodpovednosť, že výrobky uvedené v Prílohe I* (APPENDIX I) sú v súlade so základnými požiadavkami a ostatnými príslušnými ustanoveniami smernice 2006/42/EC.
Tento výrobok, ku ktorému sa vyhlásenie o zhode vzťahuje, rovnako tiež spĺňa podmienky nasledujúcich doplnkových štandardov alebo ďalších noriem:
• ISO 4210-2 bezpečnostná norma pre bicykle
• EN15194 bezpečnostná norma pre EPAC
• EN17404 bezpečnostná norma pre horské elektrobicykle
• 2001/95/EC všeobecná smernica o bezpečnosti produktu
• 2014/30/EU smernica EMC
• 2014/35/EU smernica o zariadeniach určených na používanie v určitých medziach napätia
• 2014/53/EU smernica o rádiových zariadeniach
Miesto: Giant MFG. Co., Ltd.
Dátum: 1. apríla 2024
Podpis: Eric Wang General Director
*Prílohu I (APPENDIX I) k vyhláseniu o zhode pre váš konkrétny elektrobicykel Giant alebo Liv nájdete vloženú v originálnom návode na obsluhu, ktorý je dodávaný s bicyklom.
Dodávateľ pre Slovenskú republiku: Progress Cycle, a. s. Palouky 1371, 253 01 Hostivice-Palouky, Česká republika ( +241 771 181-2 • e-mail: giant@progresscycle.sk www.giant-bicycles.sk • www.liv-cycling.sk
