CHASSIS & BODIES
ARCC
WEB:
PHONE:
www.arccaus.com.au
Australia Wide: Peter Murley Samuel Yeo
EMAIL:
info@arccaus.com.au ADDRESS:
0403 240 016 0491 614 629
13 Hume Road, Smithfield 2164 NSW

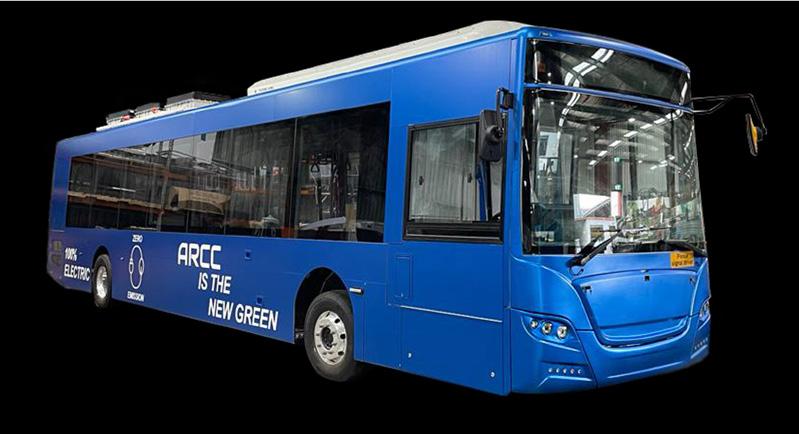

YEAR: 2022 MAKE: ARCC MODEL: HYDROLIGHT
YEAR: 2022 MAKE: ARCC MODEL: LIGHTENING
CATEGORY: 16 TONNE LOW ENTRY BUS - CITY ROUTE
CATEGORY: 16 TONNE LOW ENTRY BUS - CITY ROUTE
DIMENSIONS:
DIMENSIONS:
Length (metres)
12.14
Length (metres)
12.14
Wheelbase (mm)
6415
Wheelbase (mm)
6415
Front Overhang (mm)
2825
Front Overhang (mm)
2825
Rear Overhang (mm)
2900
Rear Overhang (mm)
2900
Turning Circle Diameter (metres)
25m kerb to kerb
Turning Circle Diameter (metres)
25m kerb to kerb
ENGINE:
ENGINE:
Make/Model
TM4 / Sumo HD
Make/Model
TM4 / Sumo HD
Configuration
Electric Motor
Configuration
Electric Motor
Power (hp/kW)
350kW
Power (hp/kW)
350kW
Torque (Nm)
3,500 Nm
Torque (Nm)
3,500 Nm
Oil Capacity (litres)
NA
Oil Capacity (litres)
NA
FUEL SOURCE / CAPACITY:
FUEL SOURCE / CAPACITY:
Type
Hydrogen Electric
Type
Battery Electric
Capacity (litres)
38 kg at 350 bar
Capacity (litres)
259 kWh
TRANSMISSION:
TRANSMISSION:
Manual Model / Type
NA
Manual Model / Type
NA
Auto Model / Type
NA
Auto Model / Type
NA
AXLES:
AXLES:
Type – Front
DANA/NDS56LF/ Forged steel ‘I’ beam
Type – Front
DANA/NDS56LF/ Forged steel ‘I’ beam
Type – Rear
DANA/G150/Rigid, single ratio hypoid axle 1100kg
Type – Rear
DANA/G150/Rigid, single ratio hypoid axle 1100kg
SUSPENSION:
SUSPENSION:
Type – Front
WABCO Electronic air suspension (ECAS) with 2 air bags, 2 shock absorbers, 4 Tie Rod Front
Type – Front
WABCO Electronic air suspension (ECAS) with 2 air bags, 2 shock absorbers, 4 Tie Rod Front
Type – Rear
WABCO Electronic air suspension (ECAS) with 4 air bags, 4 shock absorbers, ZF Anti Roll Bar
Type – Rear
WABCO Electronic air suspension (ECAS) with 4 air bags, 4 shock absorbers, ZF Anti Roll Bar
BRAKES:
BRAKES:
Service Brakes
WABCO EBS3 & ABS
Service Brakes
WABCO EBS3 & ABS
Retarding Brake System
Regeneration through motor
Retarding Brake System
Regeneration through motor
EBS
Yes
EBS
Yes
ELECTRONIC SYSTEM:
ELECTRONIC SYSTEM:
Alternator
Foripower 6kW DC/DC
Alternator
Foripower 6kW DC/DC
Starter
NA
Starter
NA
Batteries
2x 12/180Ah
Batteries
2x 12/180Ah
WHEELS & TYRES:
WHEELS & TYRES:
Type size
285/70 R19.5
Type size
285/70 R19.5
Rim Size
19.5x7.5
Rim Size
19.5x7.5
Wheel Type
Alcan Aluminium Alloy
Wheel Type
Alcan Aluminium Alloy
CLUTCH:
CLUTCH:
Model/Type
NA
Model/Type
NA
Diameter (mm)
NS
Diameter (mm)
NS
Control
NA
Control
NA
34
ABC 2023 BUS SEARCH BUYERS’ GUIDE
busnews.com.au
