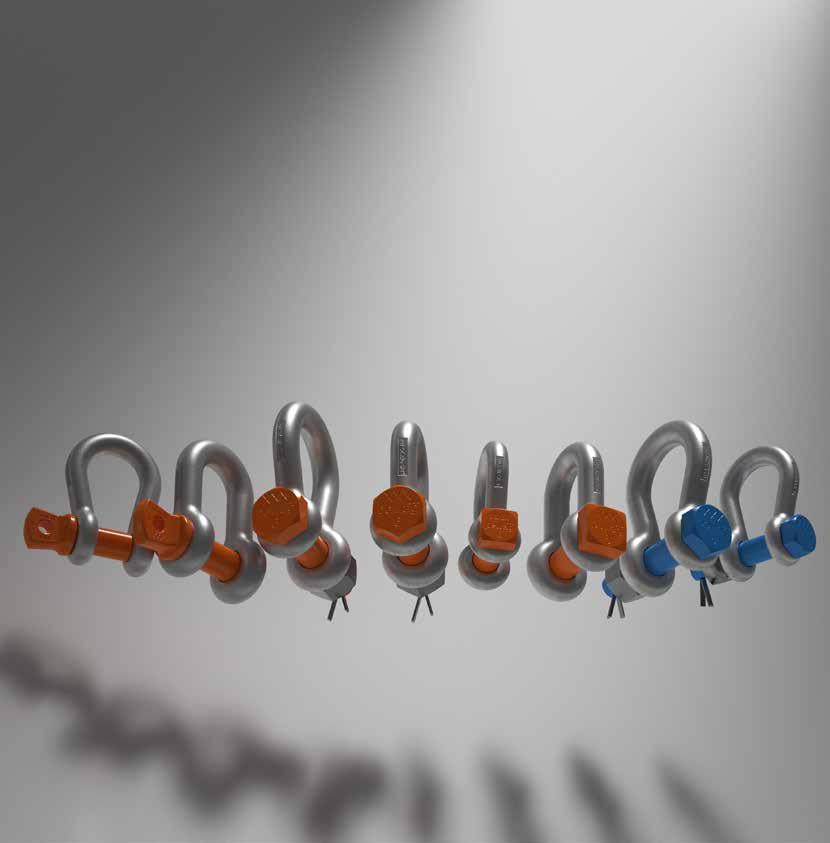

Confronto tra grilli pewag

Grillo ad arco con perno a vite

Grillo ad arco con bullone, dado e coppiglia

Grillo a D con perno a vite

Grillo a D con bullone, dado e coppiglia

-60°C / -76°F

Grado 6

Grado 8

Vite

Sollevamento temporaneo

Resistente alle vibrazioni dinamiche

Gamba singola

Più gambe

1) si applica solo fino a 25 t

a D per pesca con perno a vite

6:1 per le misure 55/85t

DIFFERENZA GEOMETRIA DEL GRILLETTO: BOW VS. DEB

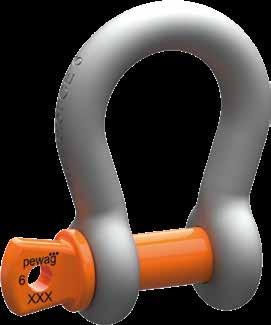

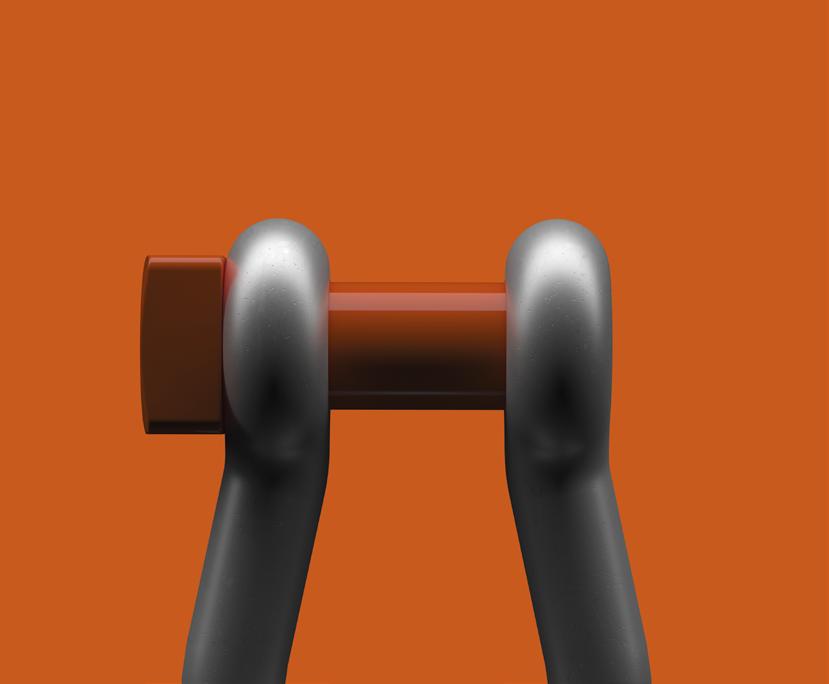

Grillo a arco

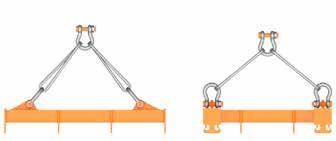

I grilli a arco sono utilizzati principalmente nei sistemi a più gambe.

Applicazioni:

• Marittimo e offshore: traino, ancoraggio, cime di ormeggio

• Edilizia: collegamento di imbracature di sollevamento

• Intrattenimento e allestimenti: sospensione di tralicci e attrezzature di illuminazione

Vantaggio: l‘arco consente collegamenti multipli o carichi angolati.

2

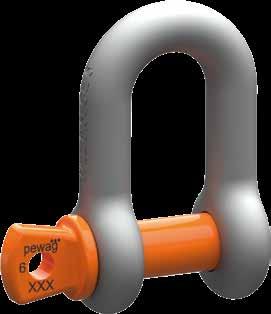

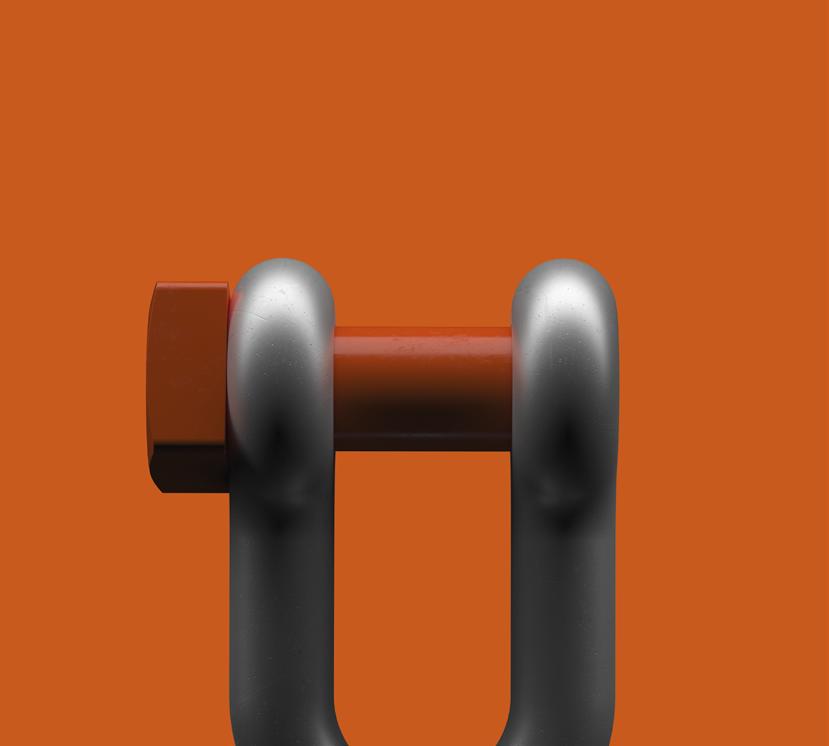

DEE

I grilli Dee sono utilizzati principalmente nei sistemi a gamba singola.

Applicazioni:

• Sollevamento industriale: sollevamento in una sola direzione o trazioni in linea retta

• Trasporti: fissaggio dei carichi sui rimorchi

• Impianti di produzione: movimentazione di parti di macchine

Vantaggio: maggiore resistenza nelle trazioni rettilinee grazie al carico laterale minimo

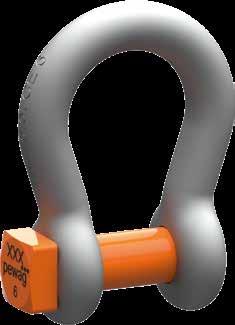

Grillo ad arco con perno a vite (P210)

• Grado 6

• Certificati EN 10204 Type 3.1

• Limite di carico di lavoro (WLL) 2t - 55t

• Fattore di sicurezza 6:1

• Arco zincato a caldo e perno a vite

• Perno a vite verniciato a polvere °C

Temperatura

-40 °C a + 200 °C

-40 °F a + 392 °F

Norme

EN 13889 1) | ASME B30.26 | ISO 2415

RR-C-271 Type IVA class 2, grado A

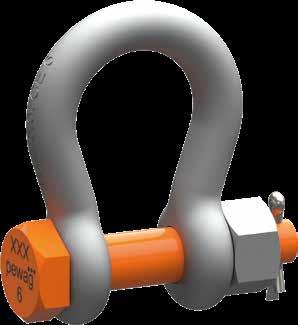

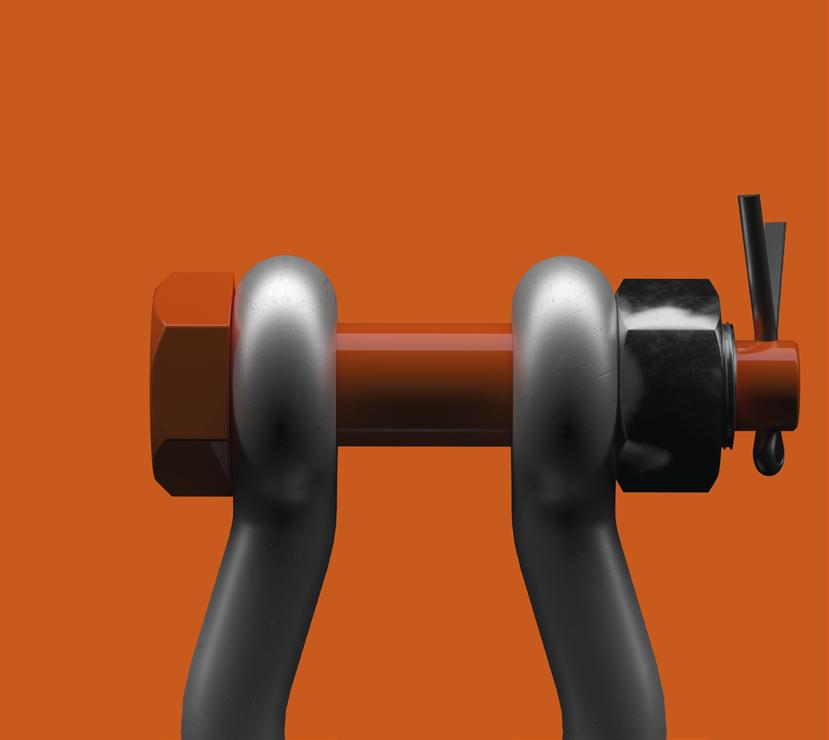

Grillo a arco con bullone, dado e coppiglia (P215)

• Grado 6

• Certificati EN 10204 Type 3.1

• Limite di carico di lavoro (WLL) 2t - 85t

• Fattore di sicurezza 6:1

• Arco, bullone e dado zincati a caldo

• Bullone verniciato a polvere °C °F

Temperatura

-40 °C a + 200 °C

-40 °F a + 392 °F

Norme

EN 13889 1) | ASME B30.26 | ISO 2415

RR-C-271 Type IVA class 3, grado A

Grillo a D con perno a vite (P220)

• Grado 6

• Certificati EN 10204 Type 3.1

• Limite di carico di lavoro (WLL) 2t - 55t

• Fattore di sicurezza 6:1

• Arco zincato a caldo e perno a vite

• Perno a vite verniciato a polvere

Temperatura

-40 °C a + 200 °C

-40 °F a + 392 °F

Norme

EN 13889 1) | ASME B30.26 | ISO 2415

RR-C-271 Type IVB class 2, grado A

Limite di carico di lavoro

Grillo a D con bullone, dado e coppiglia (P225)

• Grado 6

• Certificati EN 10204 Type 3.1

• Limite di carico di lavoro (WLL) 2t - 85t

• Fattore di sicurezza 6:1

• Arco, bullone e dado zincati a caldo

• Bullone verniciato a polvere °C °F

Temperatura

-40 °F a + 392 °F

Norme

EN 13889 1) | ASME B30.26 | ISO 2415

RR-C-271 Type IVB class 3, grado A -40 °C a + 200 °C

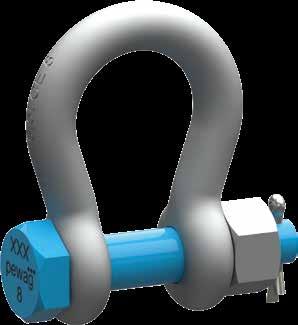

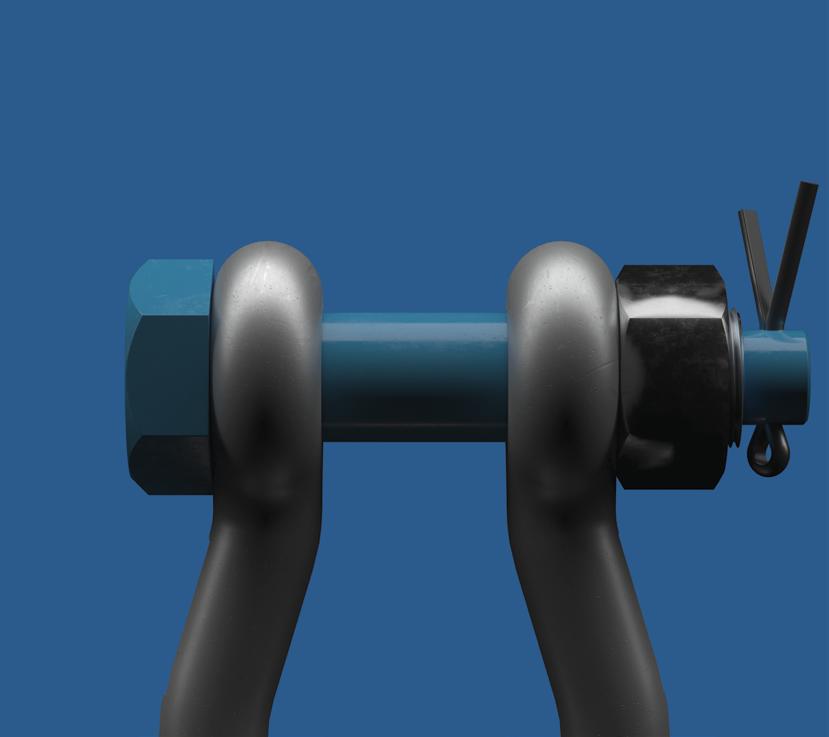

Grillo a arco PLUS con bullone, dado e coppiglia (P415)

• Grade 8

• Certificati EN 10204 Type 3.1

• Limite di carico di lavoro (WLL)

3,3t - 85t

• Fattore di sicurezza 5:1

• Arco, bullone e dado zincati a caldo

• Bullone verniciato a polvere

• La maggiore resistenza consente dimensioni più ridotte e un peso inferiore a parità di carico di lavoro massimo.

Temperatura

°C to + 200 °C

°F to + 392 °F

Norme

ASME B30.26 | RR-C-271 Type IVA class 3, grado B

di carico di lavoro

Grillo a arco Star con bullone, dado e coppiglia (P615)

• Grade 8

• Certificati EN 10204 Type 3.1

• Limite di carico di lavoro (WLL) 2t - 85t

• Fattore di sicurezza

7:1 (6:1 per dimensioni 55/85t)

• Arco, bullone e dado zincati a caldo

• Bullone verniciato a polvere

• Adatto a condizioni di bassa temperatura di esercizio da -60 °C (-76 °F)

Temperatura

°C °F

-60 °C to + 200 °C -76 °F to + 392 °F

EN 13889 1) | ASME B30.26 | ISO 2415

RR-C-271 Type IVA class 3, grado A

di carico di lavoro

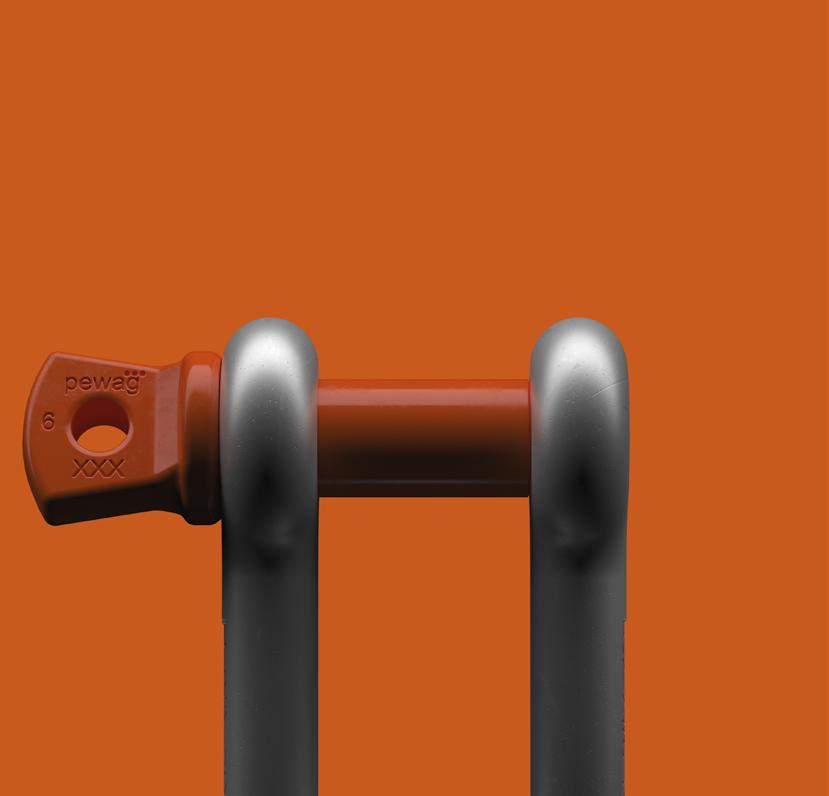

Grillo da pesca con perno a vite (P213)

• Grado 6

• Certificati EN 10204 Type 3.1

• Limite di carico di lavoro (WLL) 2t - 55t

• Fattore di sicurezza 6:1

• Arco zincato a caldo e perno a vite

• Perno a vite verniciato a polvere °C

Temperatura

-40 °C a + 200 °C

-40 °F a + 392 °F

Norme

EN 13889 1) | ASME B30.26 | ISO 2415

RR-C-271 Type IVA class 2, grade A

Grillo Fishing Dee con perno a vite (P223)

• Grado 6

• Certificati EN 10204 Type 3.1

• Limite di carico di lavoro (WLL) 2t - 25t

• Fattore di sicurezza 6:1

• Arco zincato a caldo e perno a vite

• Bullone verniciato a polvere

Temperatura

-40 °C a + 200 °C

-40 °F a + 392 °F

Norme

EN 13889 1) | ASME B30.26 | ISO 2415

RR-C-271 Type IVB class 2, grade A

VITE VS. BULLONE GEOMETRIA

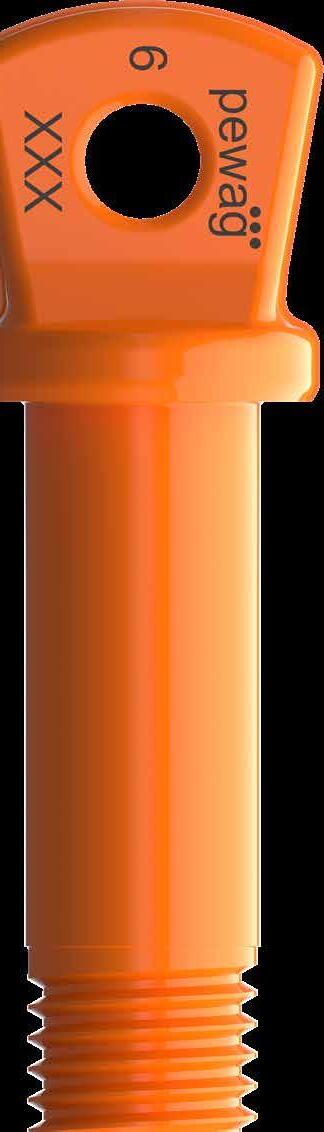

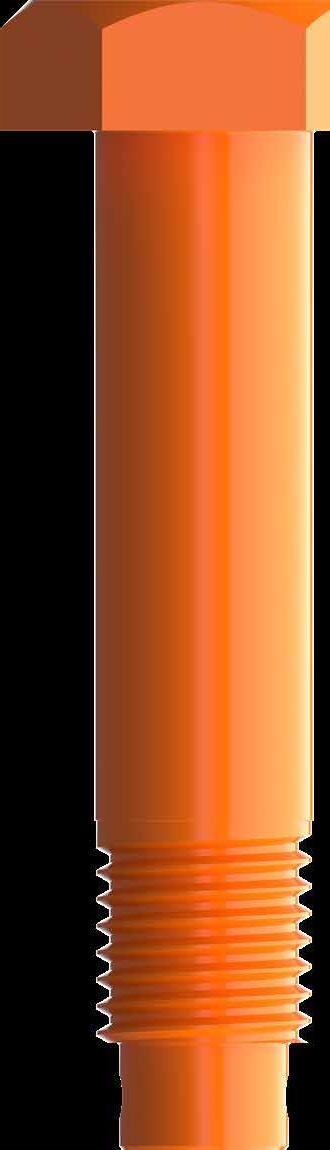

PERNO A VITE

Grillo con perno a vite

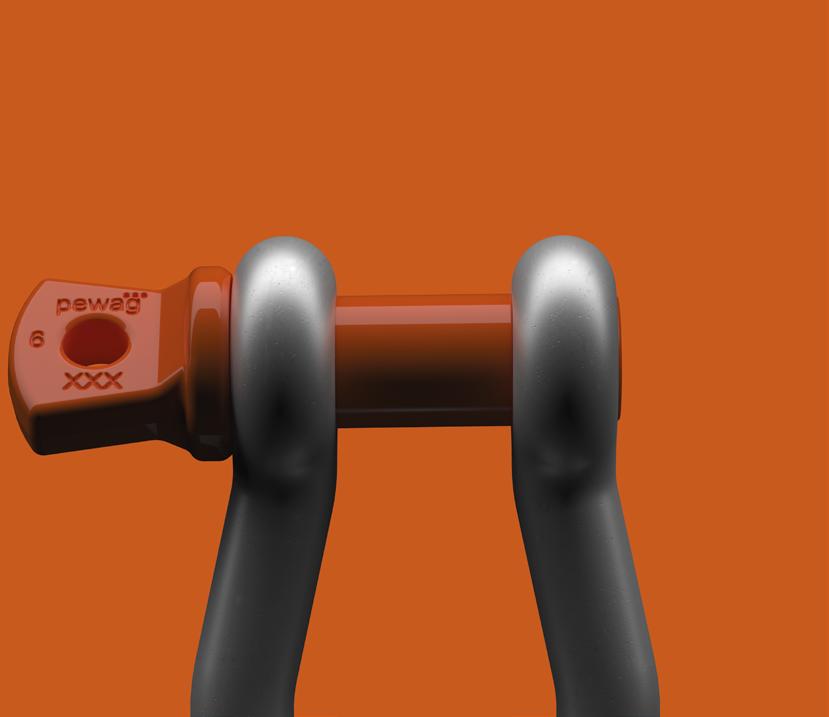

Chiusura: perno rimovibile con filettatura

Superficie:

• Perno a vite zincato a caldo

• Perno a vite verniciato a polvere

Applicazioni:

• Operazioni di sollevamento temporanee: Montaggio e smontaggio rapidi

• Lavori di utilità: connessione rapida nelle operazioni sul campo

• Industria dell‘intrattenimento: Configurazioni rapide dell’equipaggiamento da sollevamento

Vantaggio: facile da usare e veloce da rimuovere o riposizionare

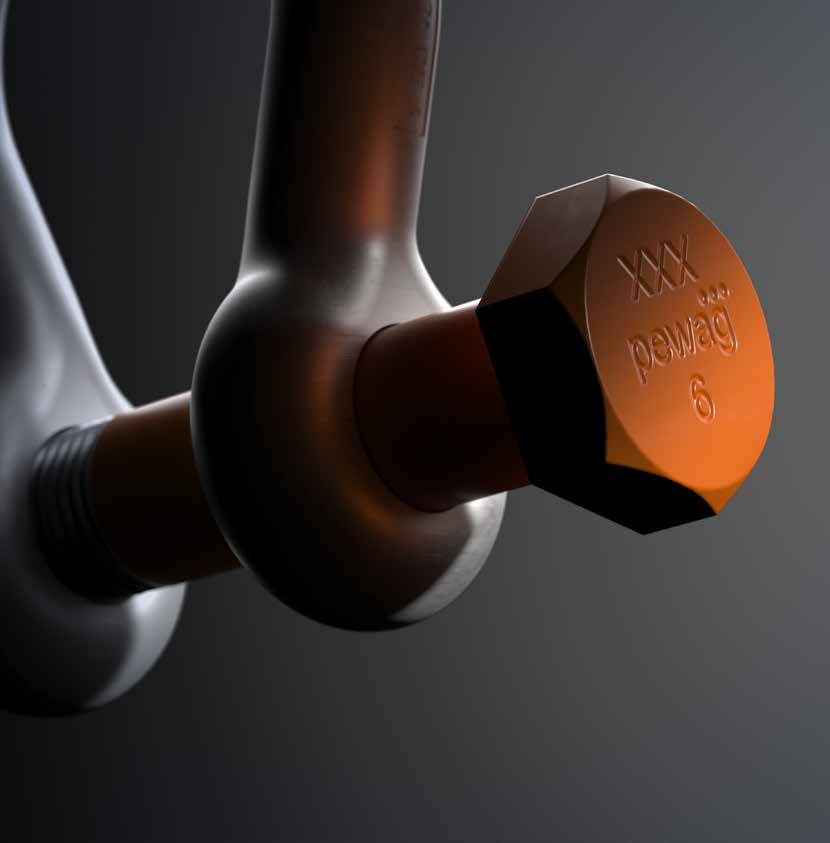

Marchio del produttore pewag

Grado 6

Codice lotto pewag

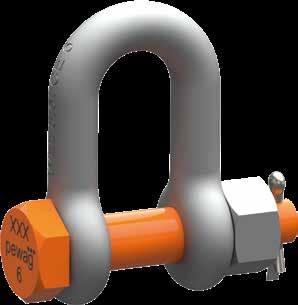

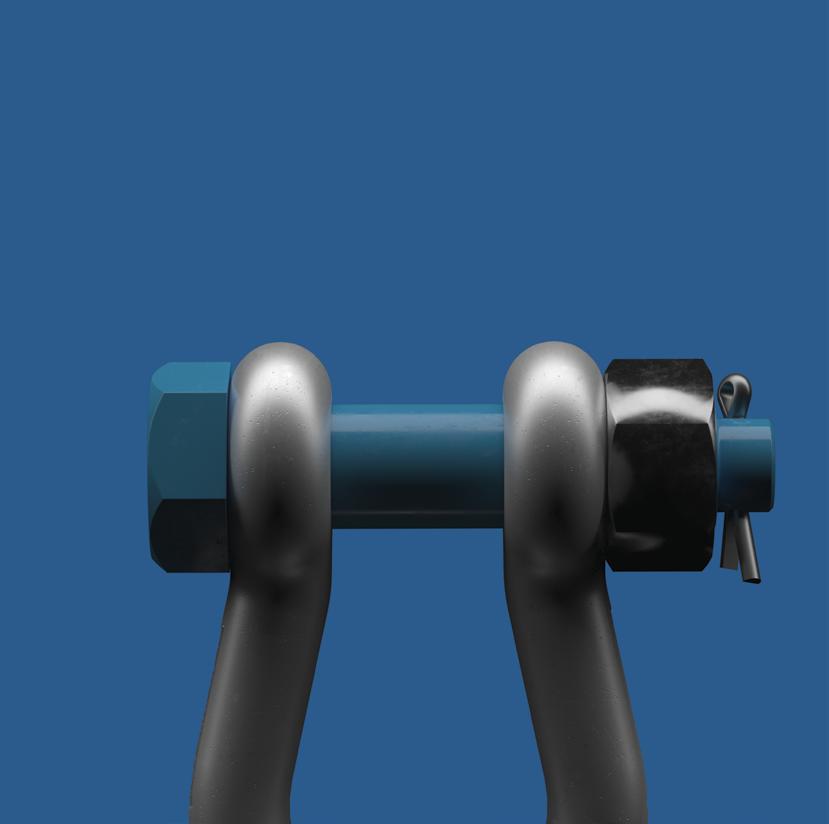

BULLONE

Grillo con BNC

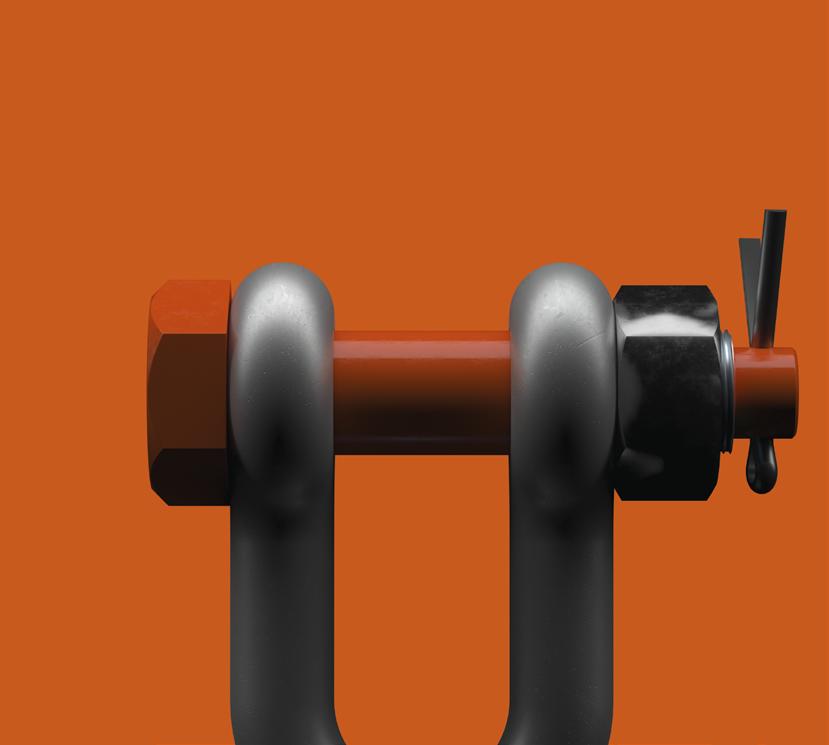

Chiusura: bullone con dado e coppiglia

Applicazione:

• Installazioni permanenti o semipermanenti: dove la sicurezza dei perni è fondamentale

• Estrazione mineraria e petrolifera e gas: applicazioni pesanti

• Rimorchio marittimo: impedisce l‘allentamento dovuto alle vibrazioni

Superficie:

• Bullone e dado zincati a caldo

• Bullone verniciato a polvere

Vantaggio: elevata sicurezza in presenza di vibrazioni o carichi dinamici

Marchio del produttore pewag

Grado 6

Codice lotto pewag

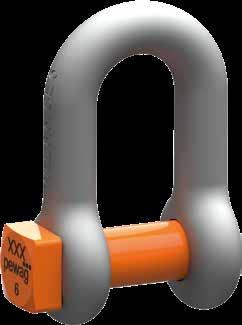

Grillo da pesca

La testa quadrata sul perno a vite è compatibile con gli attrezzi comunemente utilizzati sui pescherecci. I grilli da pesca sono componenti fondamentali nelle operazioni di pesca commerciale e industriale. Sono utilizzati per collegare, fissare e sostenere carichi pesanti in ambienti marini difficili.

Costruito per garantire resistenza e affidabilità, questo grillo è ampiamente utilizzato nelle attrezzature da pesca a rete, nelle reti da traino e per fissare le attrezzature da pesca. Il suo design a testa quadrata garantisce un fissaggio sicuro, riducendo il rischio di scivolamento o allentamento in condizioni marine difficili.

Applicazioni

• Collegamento di varie parti delle reti da traino

• Fissaggio di cime di ormeggio, catene di ancoraggio o boe

• Sollevamento di reti, catture o attrezzature pesanti mediante gru o argani

• Fissaggio di boe, galleggianti o segnalatori agli attrezzi da pesca o ai sistemi di ormeggio

Elevata resistenza

Realizzato in materiale di grado 8 ad alta resistenza. La maggiore resistenza consente dimensioni più ridotte e un peso inferiore a parità di limite di carico di lavoro.

Applicazioni:

• Sollevamento di attrezzature o componenti di grandi dimensioni in spazi ristretti, come alloggiamenti di turbine, sale macchine o scavi di costruzione

• Movimentazione di attrezzature pesanti ma delicate in ambienti ristretti o controllati

• Sollevamento di grandi sezioni di scafi di navi o motori in baie strette

• Fissaggio a veicoli, gru o serbatoi per il traino o il sollevamento, dove i punti di connessione sono fissi e di dimensioni limitate

Importante nelle applicazioni mobili, ad esempio operazioni con gru, argani offshore, trasporti

Bassa temperatura

Il grillo P615 è adatto per condizioni di bassa temperatura e opera fino a -60 °C.

Resistenza alle basse temperature: la resistenza agli urti viene mantenuta anche a temperature fino a -60 °C, a prova di rottura nonostante il freddo - i grilli standard potrebbero diventare fragili e rompersi a tali temperature.

Applicazioni:

• Attrezzature di sollevamento e fissaggio in stazioni di ricerca polari, strade ghiacciate o aeroporti remoti

• Operazioni di sollevamento, ormeggio o montaggio su piattaforme offshore in regioni fredde come il Mare del Nord, l‘Alaska o la Siberia

• Movimentazione di pale eoliche, torri o navicelle in ambienti ghiacciati e con vento forte

• Rimorchio, ormeggio o movimentazione di carichi in porti e acque interessati dal ghiaccio marino

• Montaggio in zone soggette a valanghe, terreni ghiacciati o aree di intervento in caso di calamità in climi freddi

Istruzioni di sicurezza

Istruzioni per l‘uso

Quando si utilizza il grillo, assicurarsi che sostenga correttamente il carico, ovvero lungo l‘asse della linea centrale del grillo. Evitare di utilizzare il grillo in applicazioni in cui il bullone potrebbe ruotare a causa del movimento (ad esempio, movimento del carico o della fune) e quindi allentarsi involontariamente. Se il movimento del carico è inevitabile, se il grillo deve rimanere montato per un periodo prolungato o se è richiesto un livello particolarmente elevato di ritenzione del bullone, utilizzare un grillo con bullone, dado e coppiglia.

*WLL deve essere ridotto - vedere la tabella „Riduzione della capacità di carico in funzione della direzione del carico“.

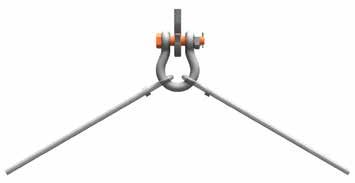

Quando si utilizzano grilli con più gambe, l‘angolo tra le gambe non deve superare i 120° e le gambe devono essere posizionate all‘interno dell‘arco del grillo. Inoltre, in questi casi devono essere utilizzati solo grilli ad arco.

max. 120°

È vietato fissare sistemi a più gambe a grilli a D.

Carichi laterali

Per evitare un carico eccentrico del grillo, è possibile utilizzare un distanziale libero su entrambe le estremità del perno del grillo. Non è consentito ridurre la larghezza tra gli occhielli del grillo piegando le gambe o saldando distanziali o rondelle, poiché ciò influisce sul limite di carico di lavoro del grillo.

Carico puntuale

Il carico puntuale dei grilli pewag è consentito come illustrato di seguito, tuttavia la dimensione minima del componente arrotondato da sollevare deve essere uguale o superiore al diametro dell‘arco del grillo utilizzato.

Il carico massimo sulla configurazione è limitato dal componente con il limite di carico di lavoro più basso. Non è consentito il contatto con superfici taglienti.

Angolo di direzione di carico α in gradi
