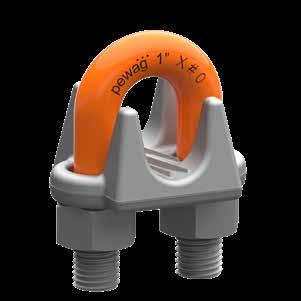

serre-câbles
Sûrs. Simples. Prêts à l‘emploi.
Sécurité certifiée – Conforme aux normes ASME B30.26 et EN 13411-5 Type B (anciennement US Fed. Spec. FF-C-450D)
Traçabilité complète – Chaque lot est marqué d‘un code d‘identification, lié à l‘outil de certification en ligne pewag
Protection maximale contre la corrosion – Entièrement galvanisé à chaud, avec un étrier thermolaqué pour une durabilité accrue
Caractéristiques du produit :
• Marquage de précision – Dimension et identification du fabricant gravées au laser sur l’étrier pour une identification facile
• Construction robuste – Identification forgée sur la selle pour une fiabilité garantie sous charge
• Performances techniques – Embase/selle forgée conçue pour une résistance et une longévité optimales
Fabriqué en Europe
Revêtement
Matériau de haute qualité
Tableau 1:
Tableau
Instructions d‘installation
1. Préparez le câble et installez le premier serre-câble
• Rentrez le câble de la distance indiquée dans le tableau 2 à partir de la cosse ou de la boucle.
• Placez le premier serre-câble à une largeur de serre-câble de l‘extrémité du câble.
• L’étrier en U passe par-dessus l‘extrémité libre du câble.
• Le brin portant doit reposer dans la selle (embase) : le brin portant passe toujours dans la selle.
• Serrez les écrous de manière uniforme et en alternance jusqu‘à atteindre le couple recommandé.
4. Charge d‘essai et resserrage de tous les écrous
Pour tester la connexion, une charge d‘essai est appliquée. Cette charge doit être égale ou supérieure aux charges prévues en service. Les écrous sont ensuite examinés et resserrés au couple de serrage recommandé.
2. Installez le deuxième serre-câble.
Positionnez le second aussi près que possible de la cosse ou de la boucle.
Serrez les écrous de manière uniforme et alternée jusqu‘à atteindre le couple recommandé.
Remarques importantes concernant l‘application
Ce serre-câble pour câble métallique convient aux types de câbles suivants : 6x19, 6x36, 8x19, 6x37, 19x7. De plus, le nombre de serre-câbles spécifié s‘applique également aux câbles métalliques RRL résistants à la rotation, classe de câble 8×19, IPS, XIP, jusqu‘à 1½ pouce, et aux câbles métalliques antigiratoires, classe de câble 19×7, IPS, XIP, jusqu‘à 1¾ pouce. Aucun écrou métrique ne doit être utilisé.
Ne placez jamais la selle sur le brin mort.
La selle doit être placée sur l‘extrémité active du câble lorsque les serre-câbles sont installés.
3. Installez des serre-câbles supplémentaires (si vous en avez besoin de plus de deux)
Si plus de deux serre-câbles sont nécessaires, placez - les à intervalles réguliers entre le premier et le deuxième.
Tendez le câble.
Serrez ensuite tous les écrous de manière uniforme et en alternance jusqu‘au couple spécifié.
Erreurs d‘installation courantes à éviter
• Tension incorrecte : si elle est trop faible, le câble glissera ; si elle est trop forte, les brins risquent d‘être endommagés.
• Trop peu de serre-câbles : utilisez le nombre approprié au diamètre de câble (voir tableau 2).
• Espacement incorrect : des serre-câbles trop rapprochés ou trop éloignés affaiblissent la fixation.
* Si le nombre de serre-câbles utilisés est supérieur à celui indiqué dans le tableau, la longueur de retour de câble doit être augmentée proportionnellement.
** Les valeurs de couple de serrage indiquées sont basées sur des filetages propres, secs et exempts de lubrifiant.
Tableau 2 : Aperçu des valeurs pour l‘installation
