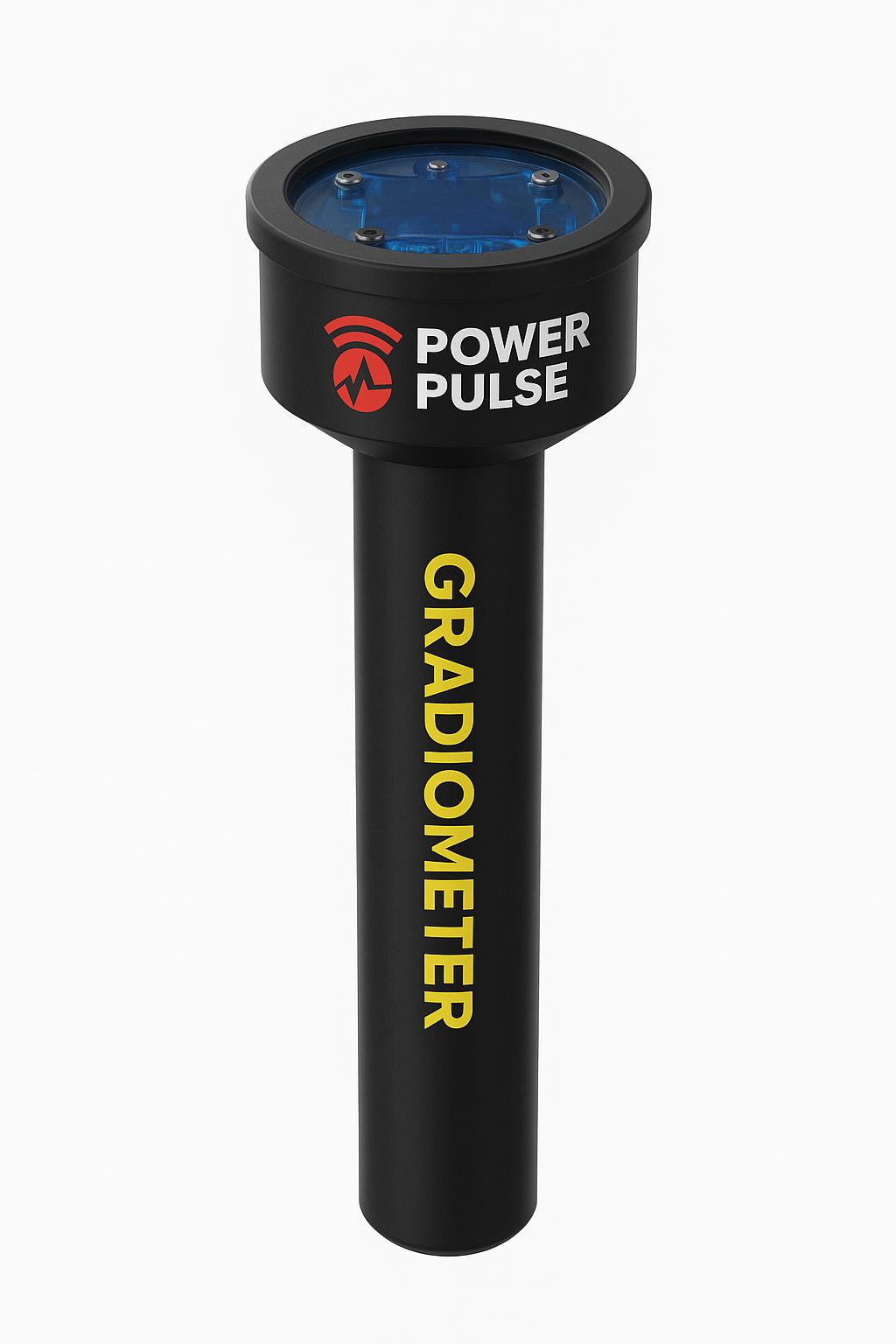

POWER PULSE GRADİOMETRE KULLANIM KILAVUZU
1. Cihaz Pozisyonu
Gradyometre yere dik tutulur, el içinde sağa sola çevrilmez.
2. Sabit Yükseklik
Gradyometre yere sabit yükseklikte tutulur, yukarı aşağı hareket ettirilmez.
3. Yön Faktörü
Cihazlarımız kuzey-güney yön faktöründen etkilenmez, her yöne doğrusal hareket edecek şekilde çekim yapabilirsiniz.
4. Yüksek Performans
Cihazlarımız yüksek performanslı işlemciler ile donatılmıştır, hem canlı çekim hem de 3D çekim aynı anda yapabilmektedir.
5. Platform Uyumluluğu
Power Pulse Windows ve Android sürümlerimiz mevcuttur. Her cihaz iki programı da kullanabilmektedir.
6. Hassasiyet Ayarı
Cihaz üzerinde üç adet buton bulunur, sağ-sol yukarı-aşağı yönlü butonlar canlı çekim yaparken cihazın çalışma hassasiyetini ayar yapar. Sayı büyüdükçe hassasiyet azalır, sayı küçüldükçe hassasiyet artar. Varsayılan değeri olarak 2 – 3 olmasını öneriyoruz.
7. 3D Çekim İçin İşaretleme
3D çekim yapılmak isteniyorsa çekim yapılacak alan kesinlikle işaretlenmelidir. Geometrik işaretlenme yapılan yerden elde edilecek sonuçlar mantıklı ve tutarlı 3D görüntüler oluşturur. İşaretleme istenilen aralıklarda yapılabilir, önerimiz 50 cm'de bir işaret konulmasıdır.
8. Örnek Alma Tekniği
Bilgisayar programı ile çekim yapılacaksa örnek alma işlemi hem giderken hem de gelirken zikzak şeklinde yapılmalıdır. Android programı ile çekim yapılırken örnekleme işlemi sadece giderken alınır, geri dönüşte boş gelinir.
9. Bilgisayar Programı Kullanımı
Bilgisayar programında çekim yapılan çalışma ortamı ColorMap’tir. ColorMap sayfasında çekim adım sayıları yatay ve dikey olarak girilip Create butonuna tıklanır ve her bir adımda NextStep butonu ile örnekler alınır. Örnek alma işlemi bittiğinde SurfaceMap ortamına geçilip Start butonuna tıklanır. Oluşan 3D görüntü kaydedilip sonra tekrar incelenebilir. Power Pulse görüntüleme programında çekim hassasiyeti (sensitivity) 253’te olmasını öneriyoruz. Bu değer çalışma ortamının doğal manyetik enerji durumuna göre değiştirilebilir.
10. Sıfırlama İşlemi
Gradyometre yeraltı görüntüleme cihazı ile işaretlenmiş yerin herhangi bir köşesinde sıfırlama yapılarak ilk örnek alınır. Bu ilk nokta sıfırlama yapılan nokta olduğu için 3D veri ekranında yeşil yani bir anomali yok olarak gösterilir. Bilgisayar programı da ilk noktayı yeşile boyar.
