CONTENIDO
E- 00 = CARATULA
E- 01 = PLANO DE CIMENTACIÓN Y DETALLES
E- 02 = VIGAS DE CIMENTACIÓN

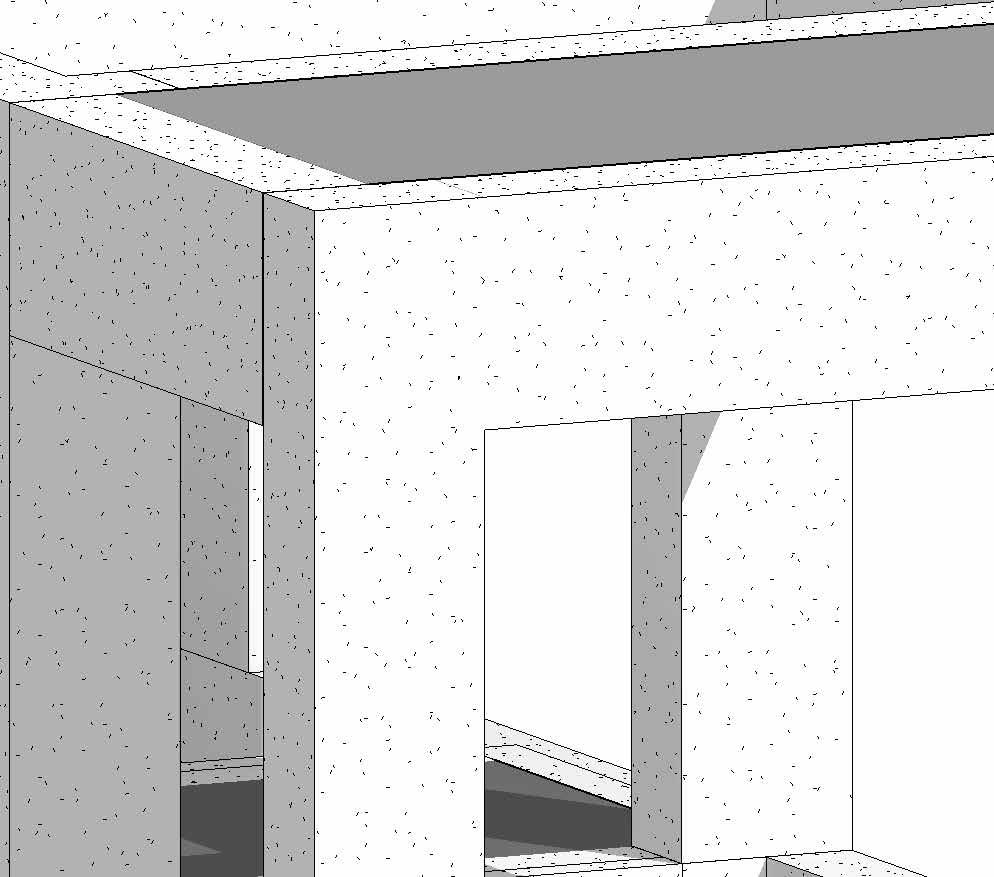

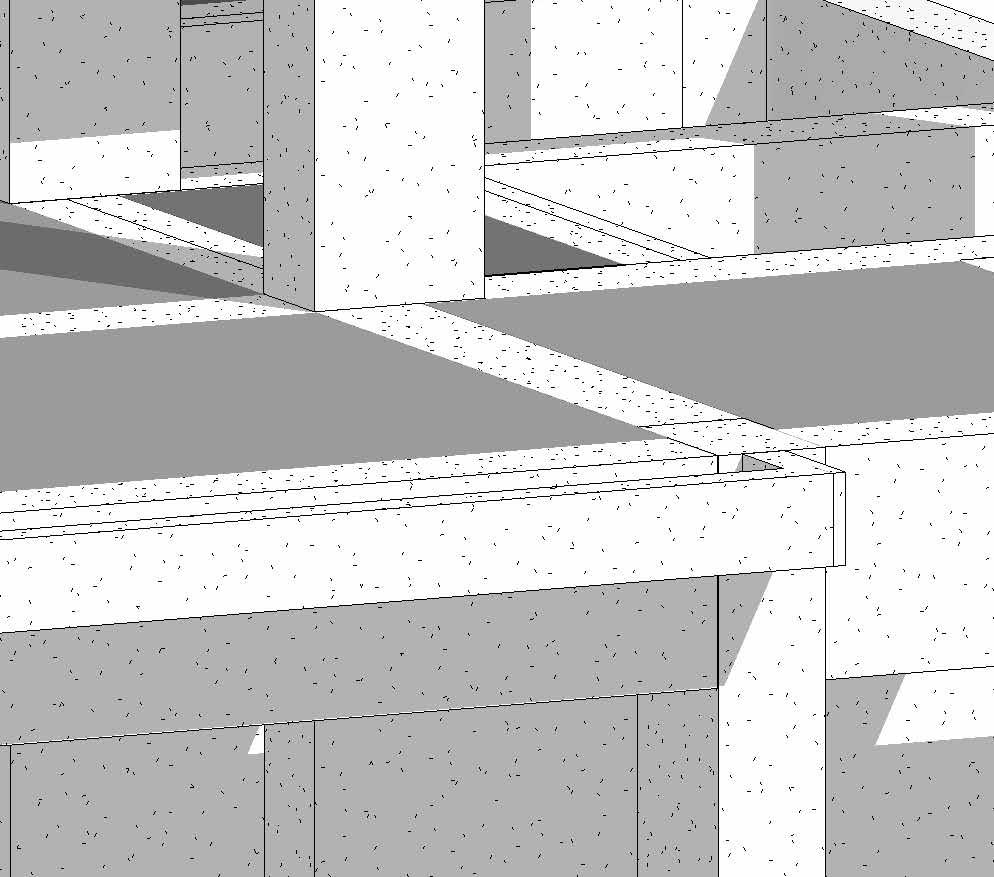

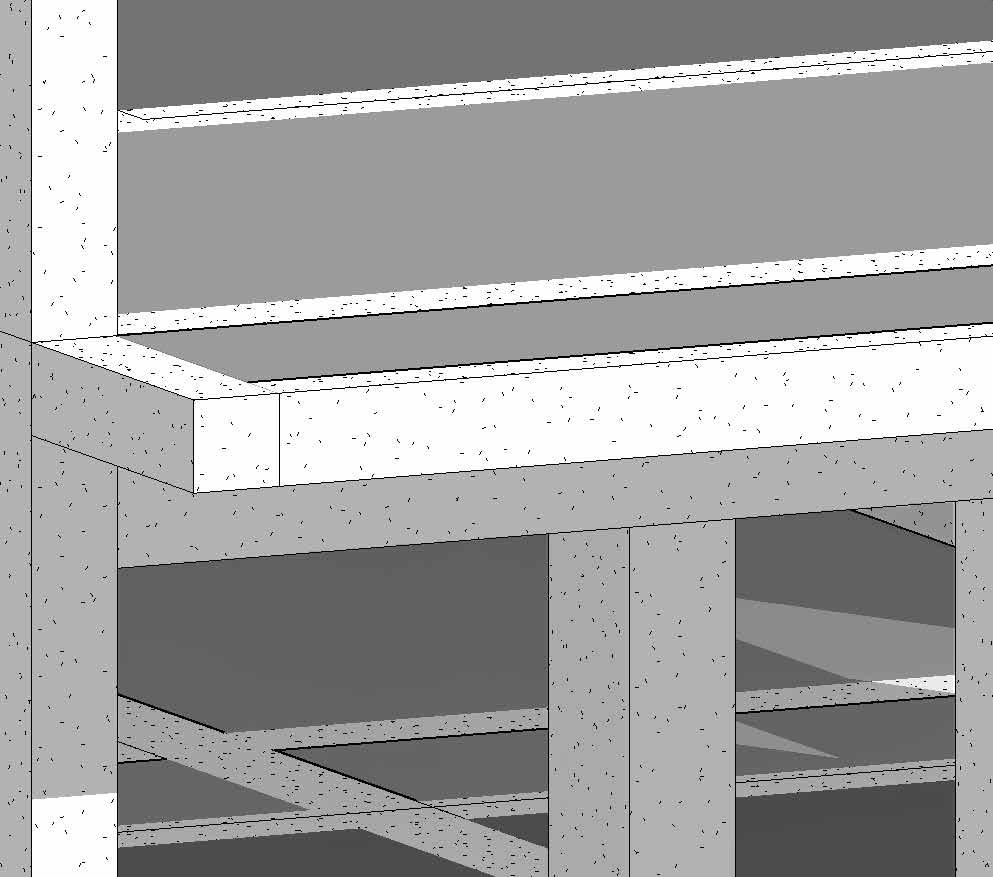

E- 03 = PLANOS DE ENCOFRADOS Y DETALLES
E- 04 = DETALLES ESTRUCTURALES GENERALES

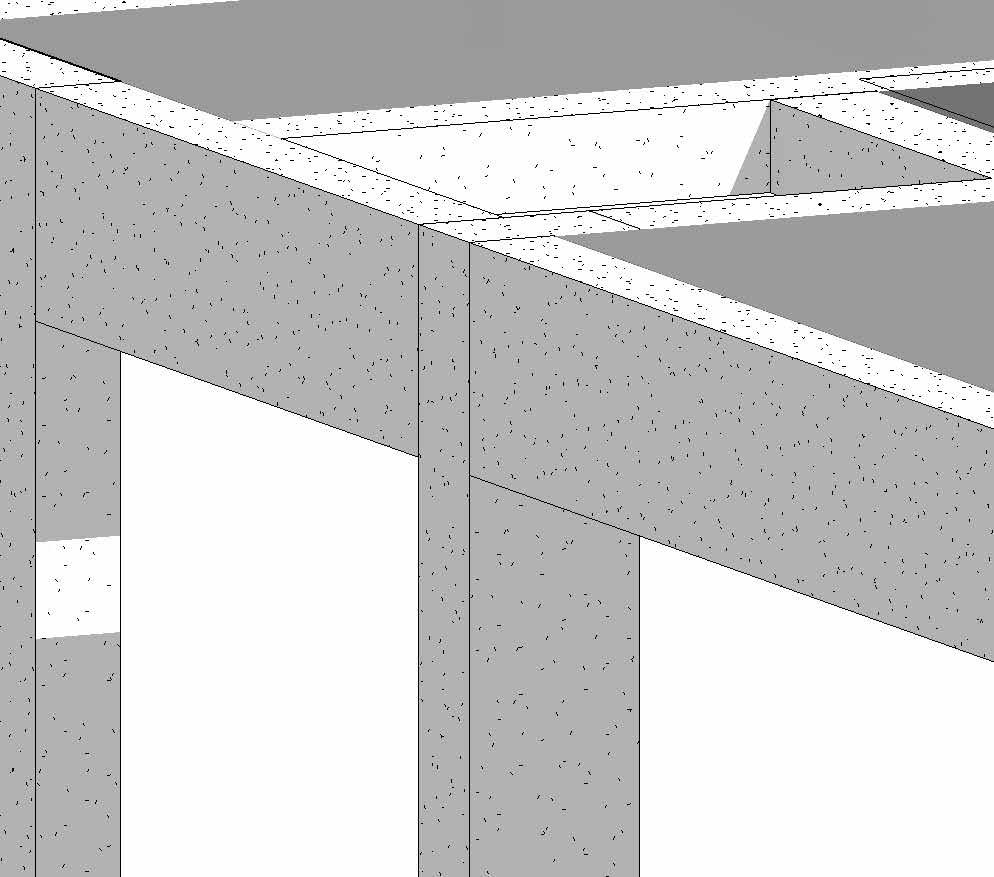

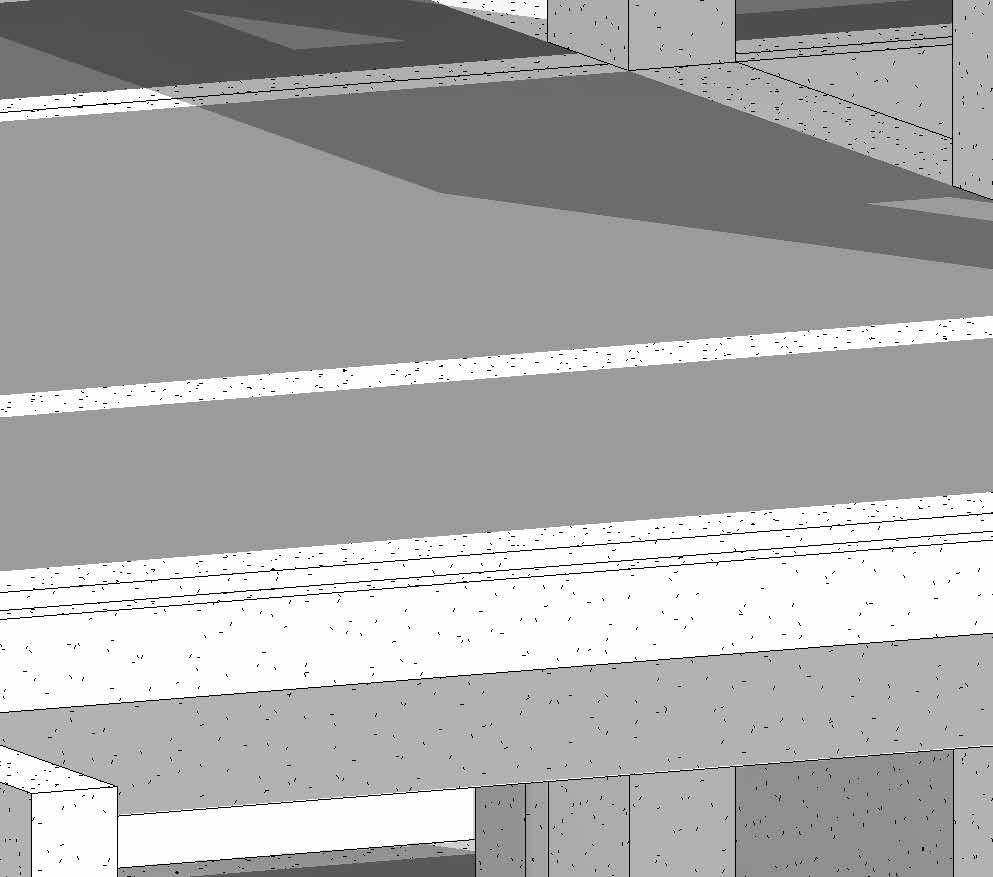

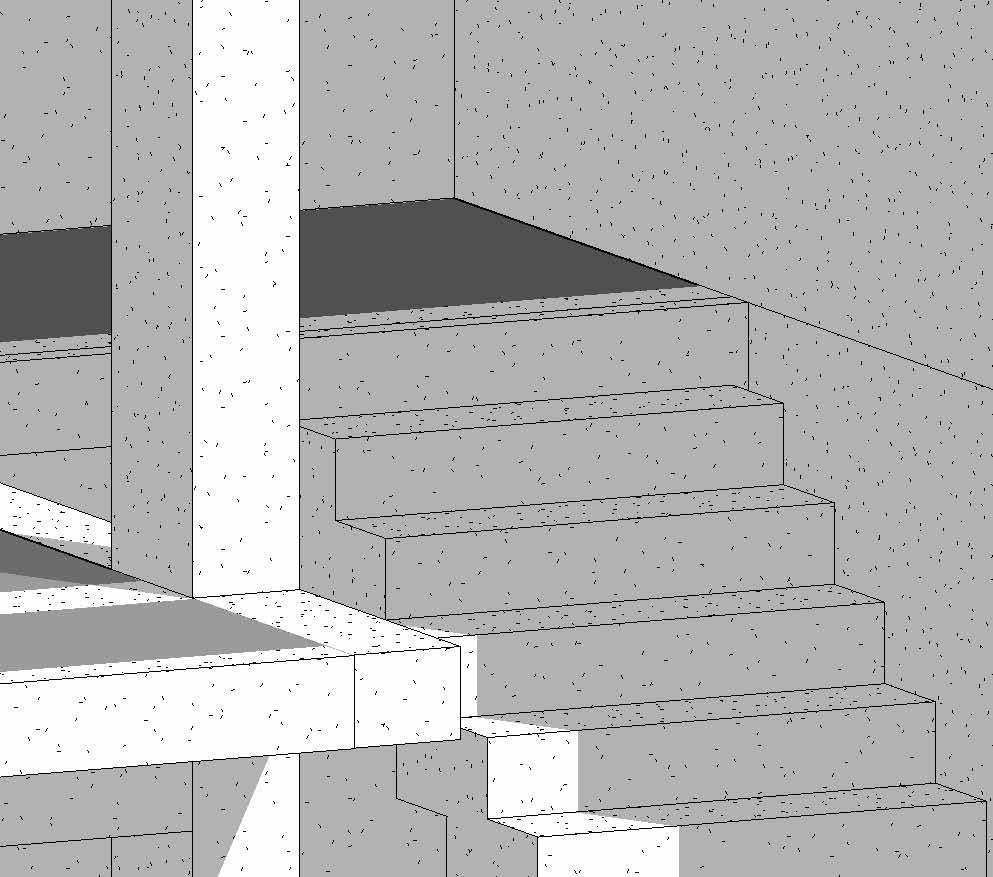

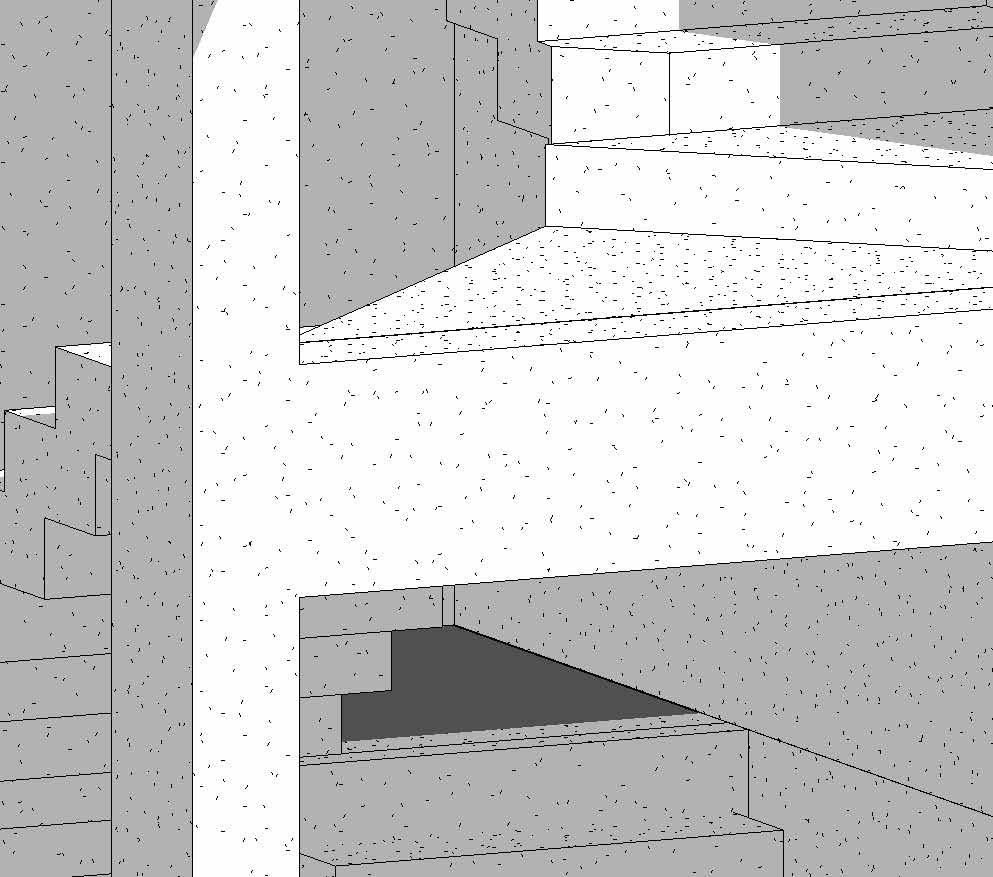

E- 05 = DETALLES ESCALERA
PROYECTO: UBICACIÓN:
RESUMEN
TIPO DE CIMENTACIÓN: ESTRATO DE APOYO DE LA CIMENTACIÓN:
PROFUNDIDAD DE LA NAPA FREÁTICA:
PARÁMETROS DE DISEÑO DE LA CIMENTACIÓN:
PROFUNDIDAD DE CIMENTACIÓN Df: PRESIÓN ADMISIBLE:
1.70 m
ARENA LIMOSA (SM) NO PRESENTA
ZAPATAS CUADRADAS qa= 1.79 kgf/cm2
ZAPATAS RECTANGULARES qa= 1.85 kgf/cm2
ZAPATAS CORRIDA qa= 1.76 kgf/cm2
FACTOR DE SEGURIDAD POR CORTE ESTÁTICO: 3
FACTOR DE SEGURIDAD POR CORTE DINÁMICO: 2.5
PARÁMETROS SÍSMICOS DEL SUELO ZONA SÍSMICA: 4 FACTOR DE ZONA: 0.45
TIPO DE PERFIL DEL SUELO: S2 FACTOR DEL SUELO(S): 1.05
PERIODO TP(s): 0.60
PERIODO TL(s): 2.00
AGRESIVIDAD DEL SUELO A LA CIMENTACIÓN:
TIPO DE AGRESIÓN: NO DETECTADA
TIPO DE CIMENTO PORTLAND: PORTLAND TIPO RESISTENCIA MÍNIMA DEL CONCRETO f'c: 210kgf/cm2 RECUBRIMIENTO MÍNIMO: 25.4mm
PROBLEMAS ESPECIALES DE CIMENTACIÓN:

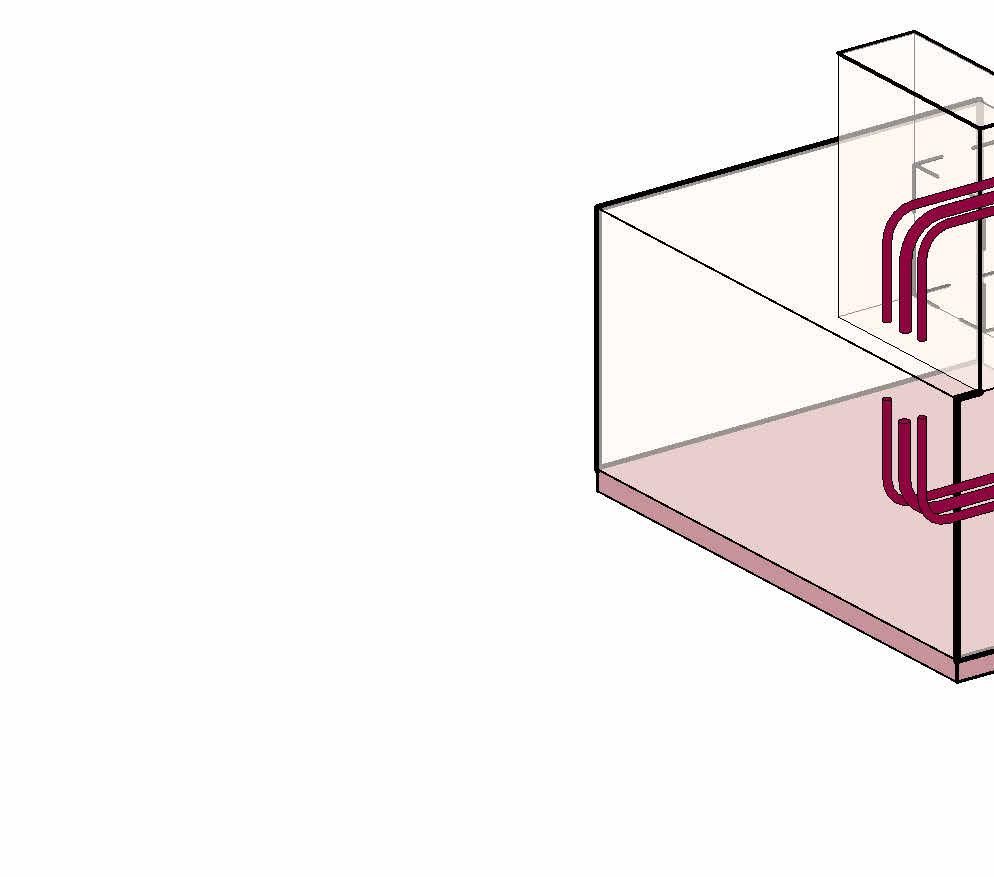

CIMENTACIÓN
LICUACIÓN: NO EXISTE PRESENCIA DEL NIVEL FREÁTICO NI INDICIOS DE ASCENCIÓN CAPILAR
COLAPSO: NO EXISTE PRESENCIA DEL NIVEL FREÁTICO NI INDICIOS DE ASCENCIÓN CAPILAR
EXPANSIÓN: NO EXISTE PRESENCIA DEL NIVEL FREÁTICO NI INDICIOS DE ASCENCIÓN CAPILAR INDICACIONES ADICIONALES:
NO CIMENTAR SOBRE RELLENO
NOMENCLATURA
NFP. = NIVEL DE FALSO PISO
NPT. = NIVEL PISO TERMINADO
NTN. = NIVEL TERRENO NATURAL
NFZ. = NIVEL FONDO ZAPATA
NFC. = NIVEL DE FONDO DE CIMIENTO
NFV. = NIVEL FONDO DE VIGA
NSV. = NIVEL SUPERIOR DE VIGA
NVL. = NIVEL EN PUNTO INDICADO

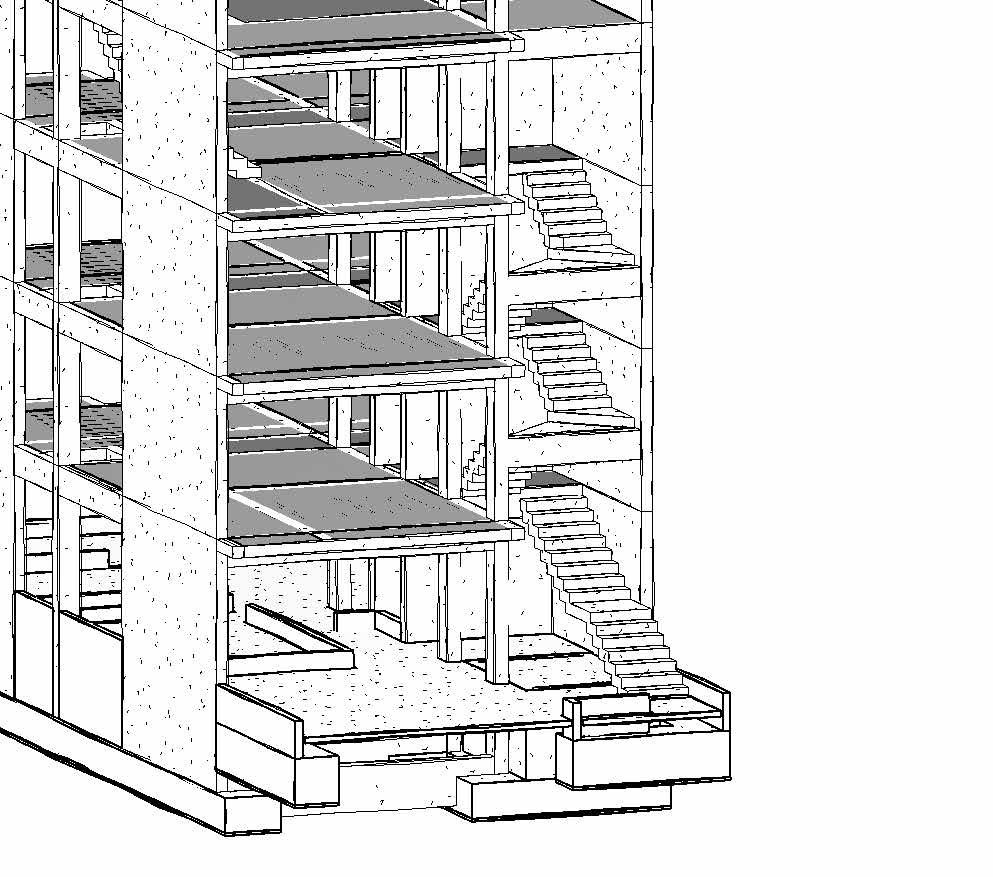

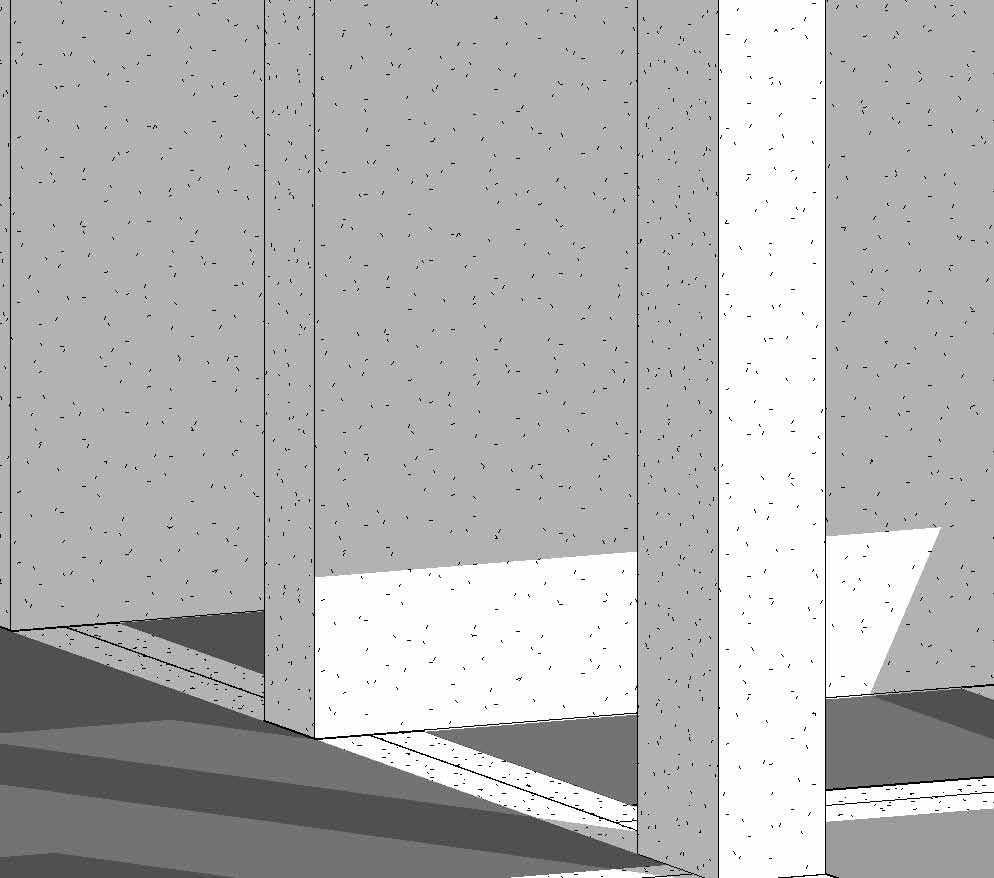

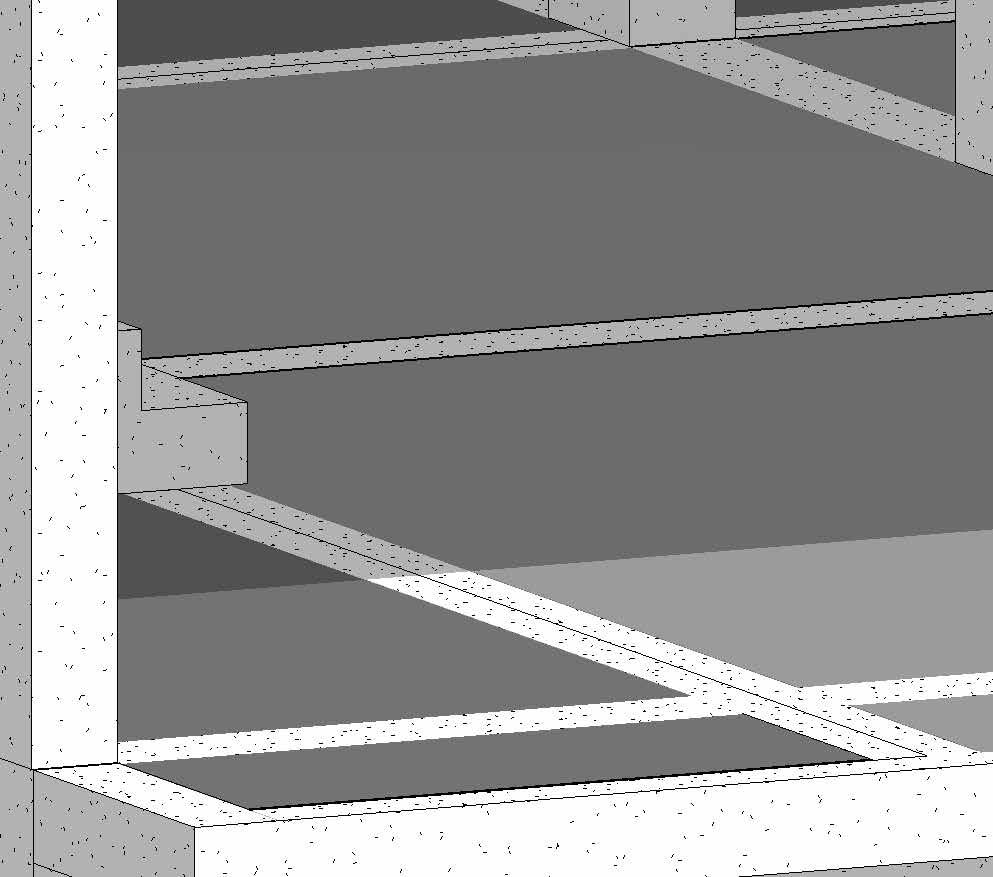

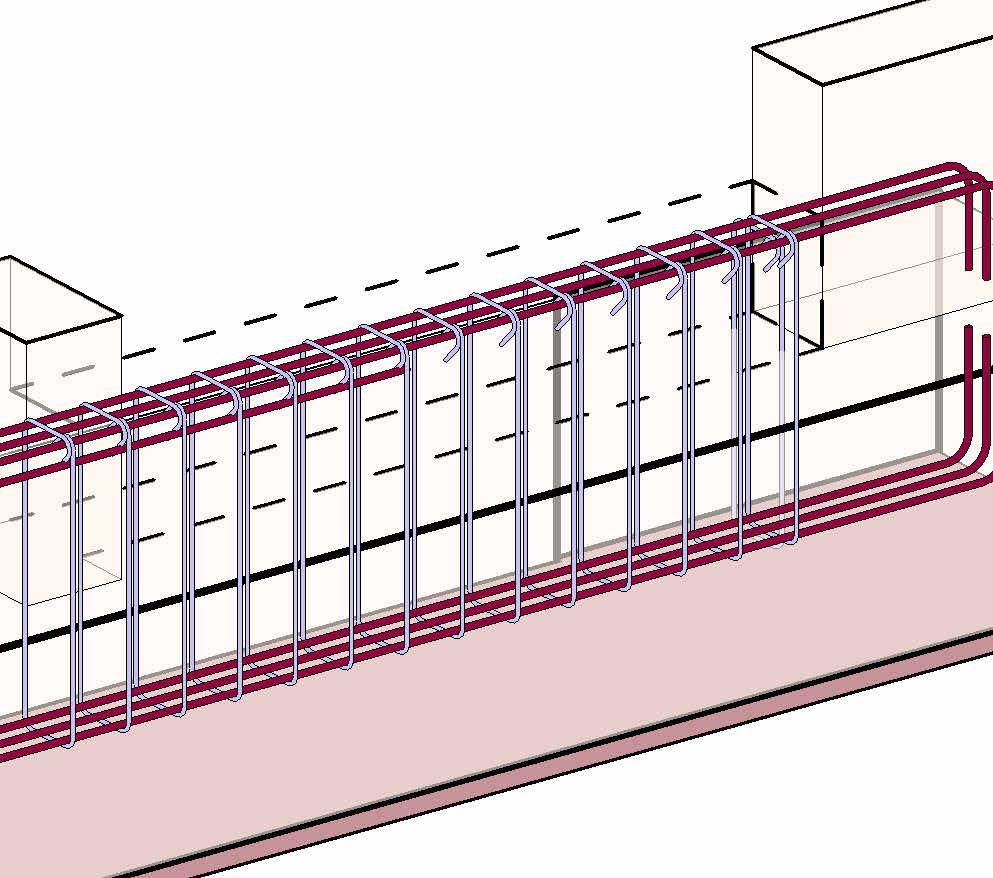

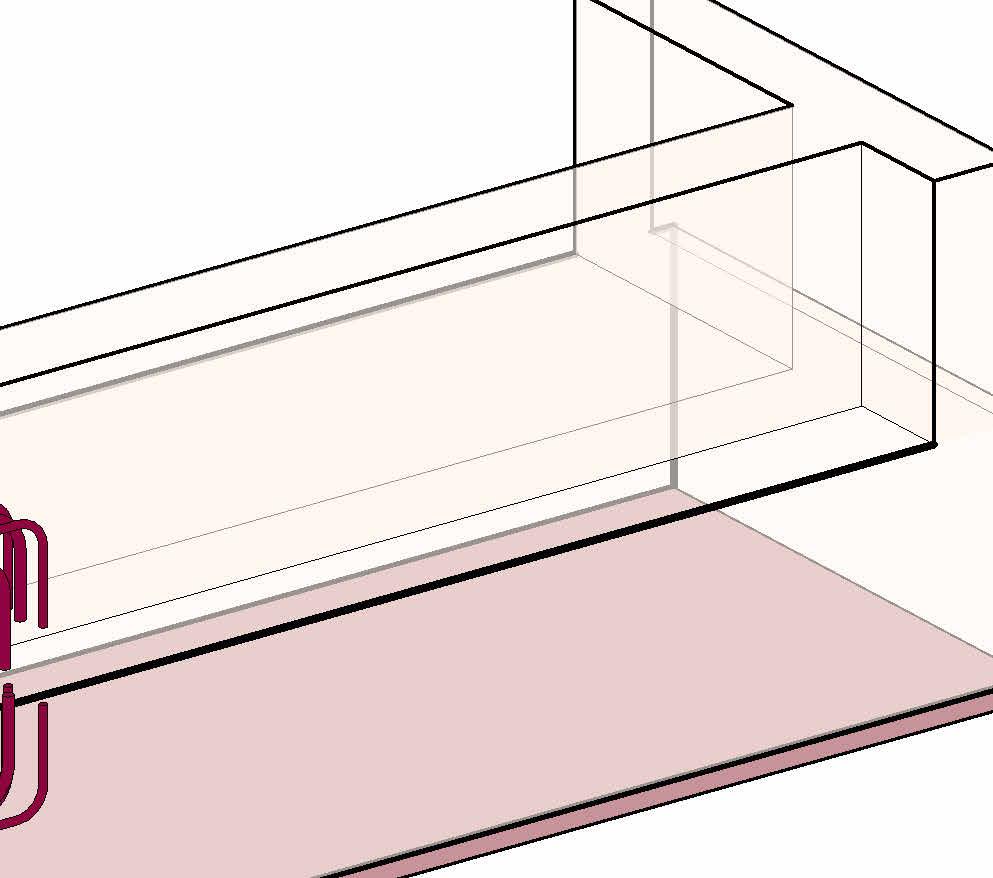

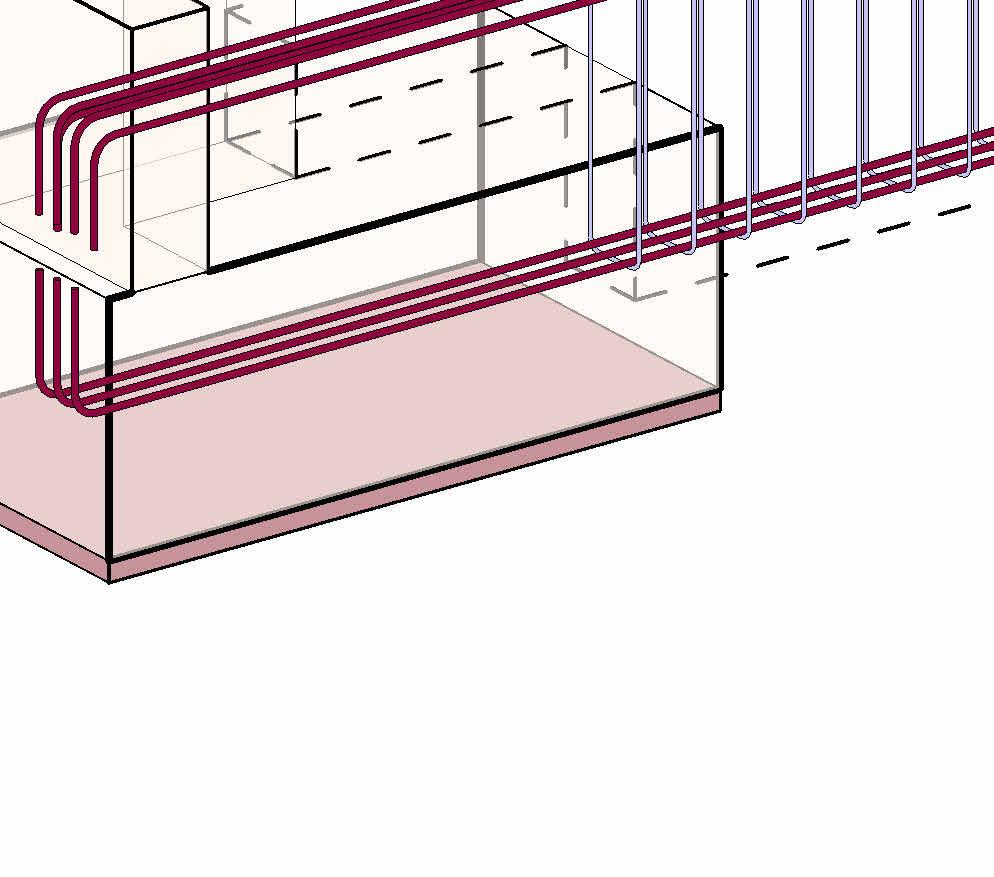

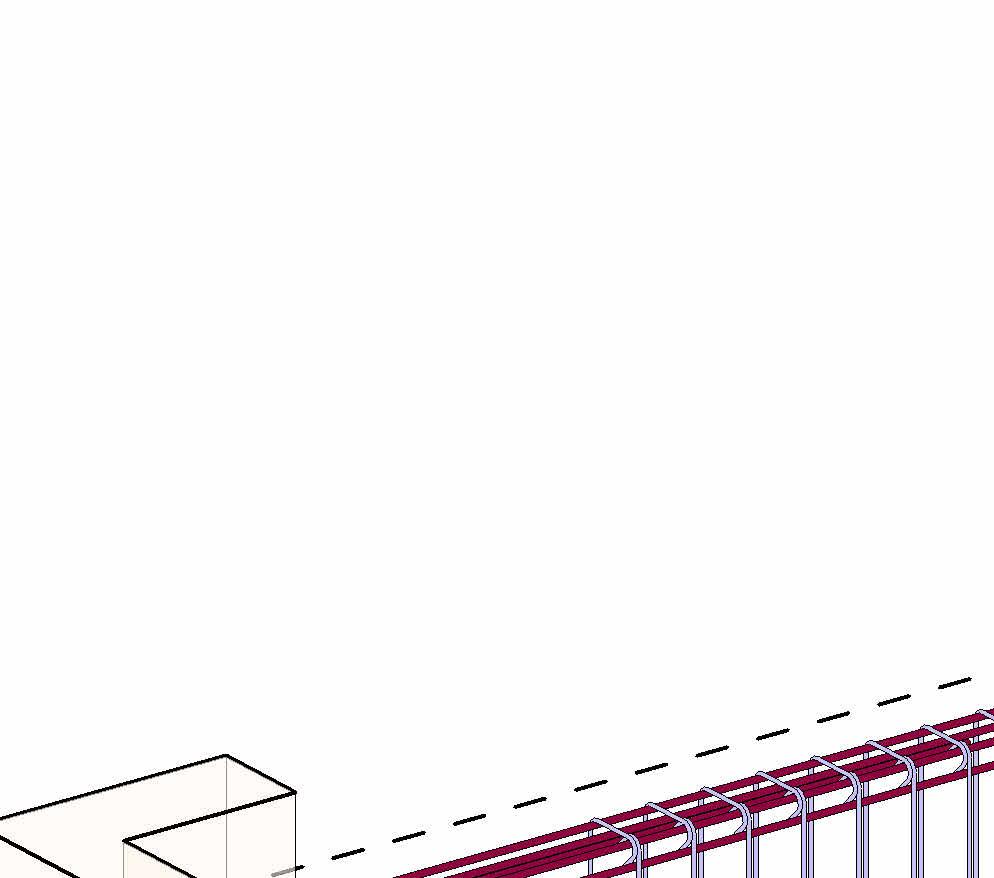

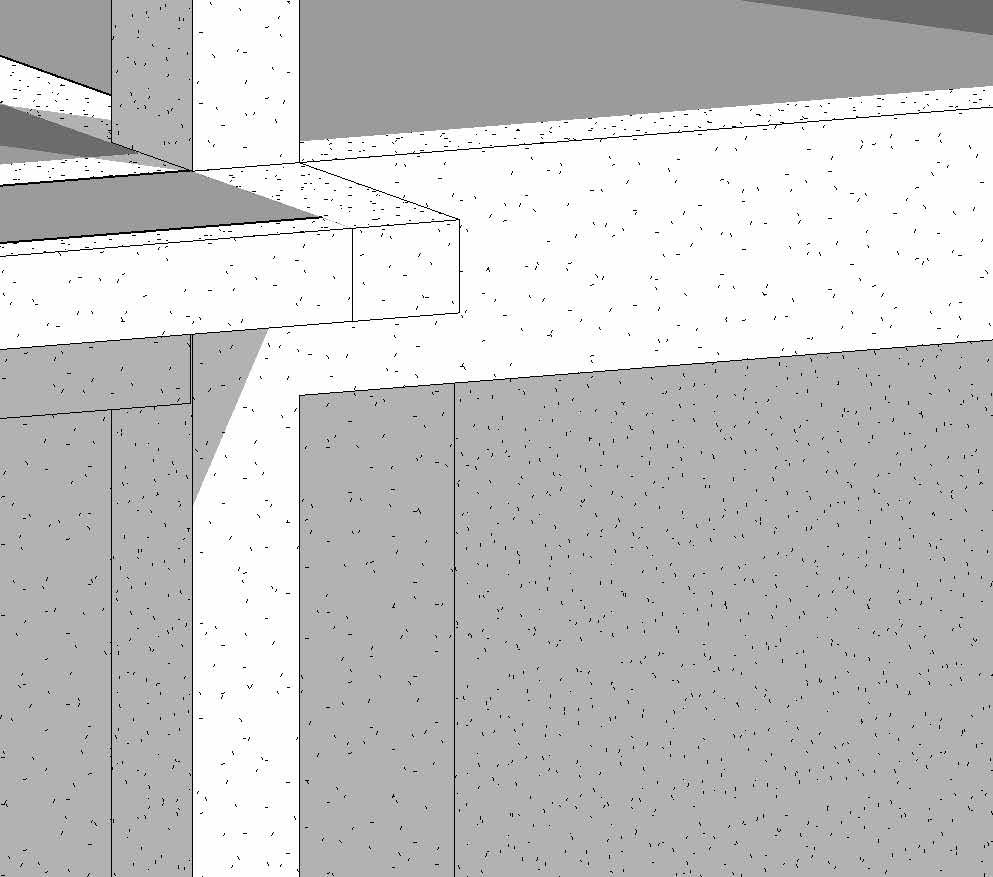

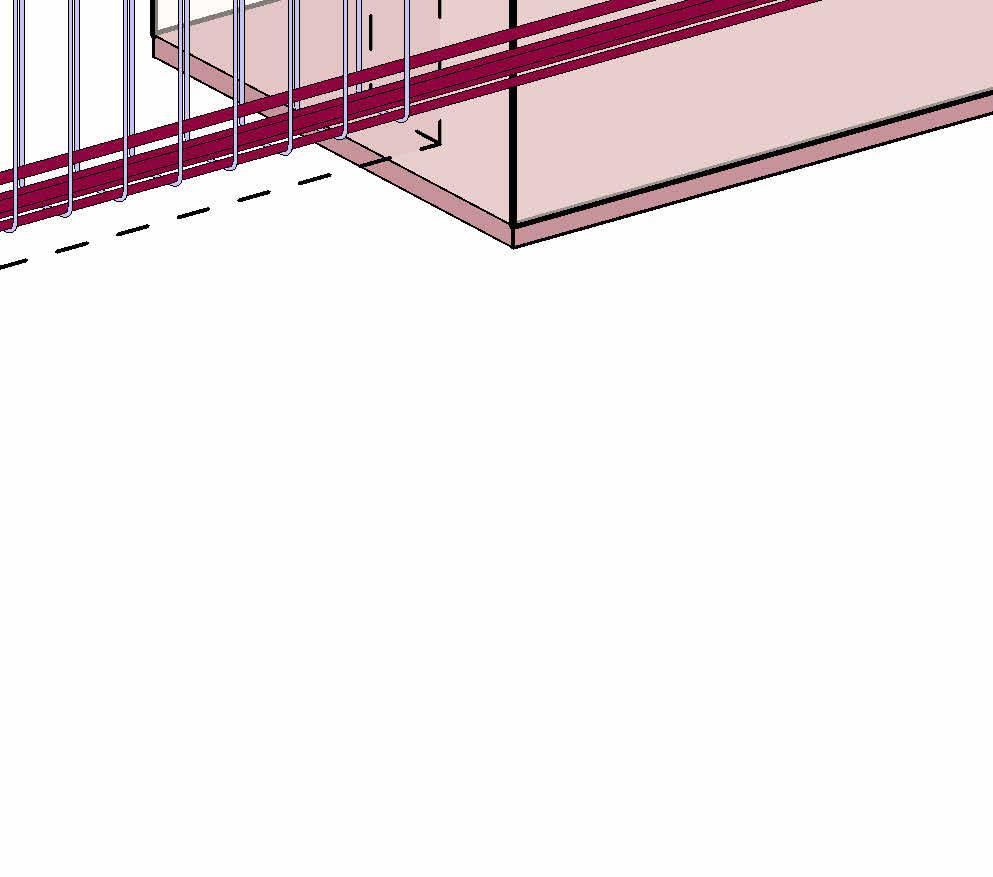

CONCRETO DE VIGAS DE CIMENTACION
PARTIDA DESCRIPCION ID VOLUMEN NIVEL
OE.2.3.8.1 CONCRETO f'c= 210 kg/cm2 VC1 0.25x0.80 m 0.72 m³ CIMENTACION
OE.2.3.8.1 CONCRETO f'c= 210 kg/cm2 VC1 0.25x0.80 m 0.15 m³ CIMENTACION
OE.2.3.3.1 CONCRETO f'c= 210 kg/cm2 VC2 0.25x0.80 m 0.73 m³ CIMENTACION
OE.2.3.3.1 CONCRETO f'c= 210 kg/cm2 VC2 0.25x0.80 m 0.16 m³ CIMENTACION
OE.2.3.8.1 CONCRETO f'c= 210 kg/cm2 VC3 0.25X0.80 m 0.74 m³ CIMENTACION
OE.2.3.8.1 CONCRETO f'c= 210 kg/cm2 VC4 0.25x0.80 m 0.74 m³ CIMENTACION
OE.2.3.8.1 CONCRETO f'c= 210 kg/cm2 VC5 0.25x0.80 m 0.79 m³ CIMENTACION ACERO EN VIGA VC3 PARTIDA DESCRIPCION PARCIAL
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 26.56
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 22.24
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 23.44
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 23.16
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 26.39
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 24.38
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 26.56

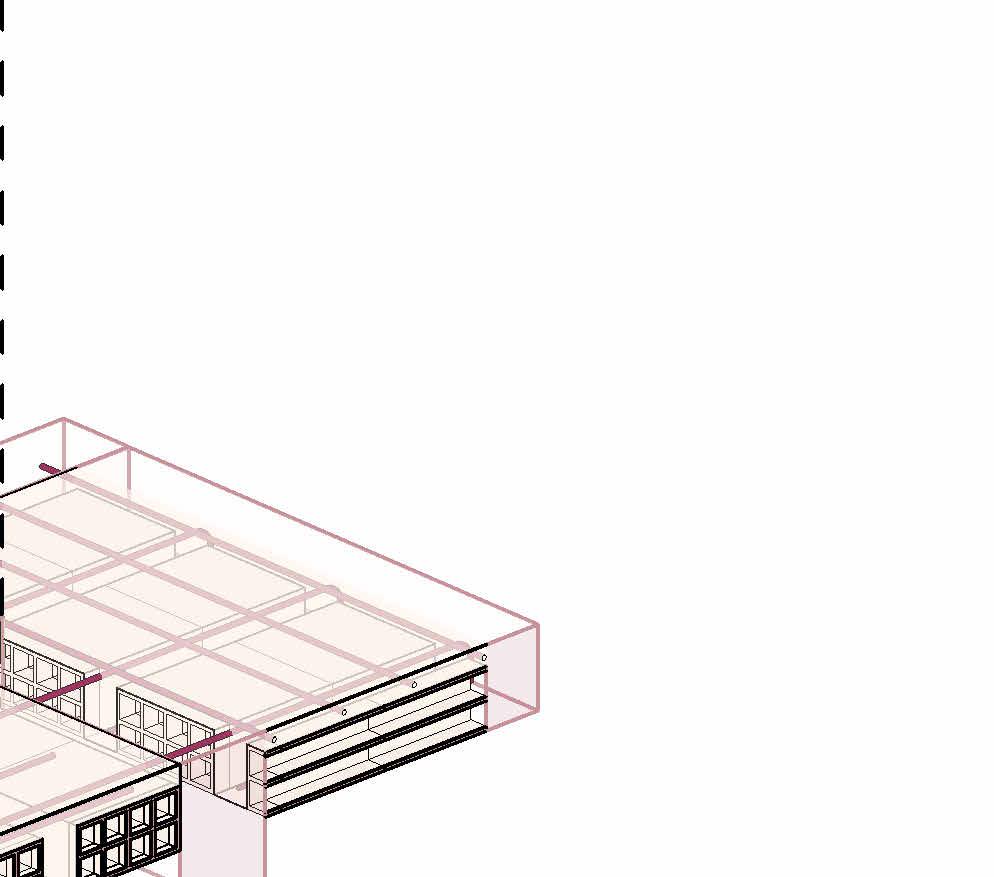

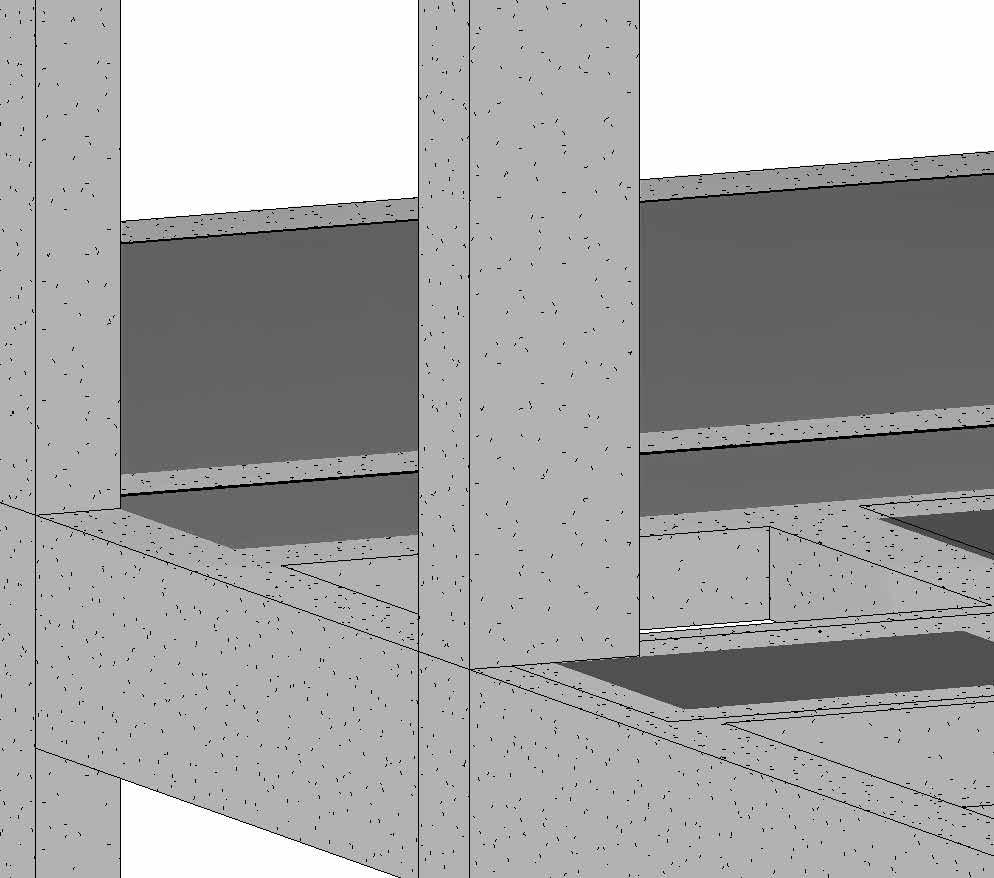

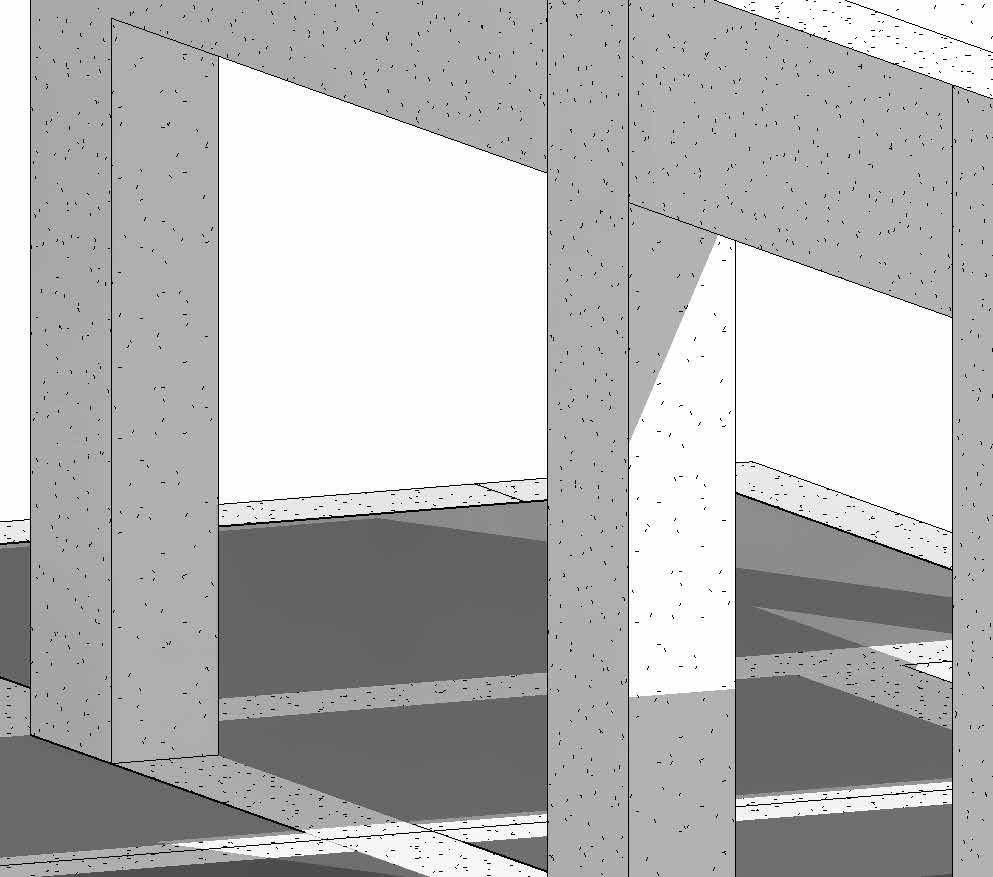

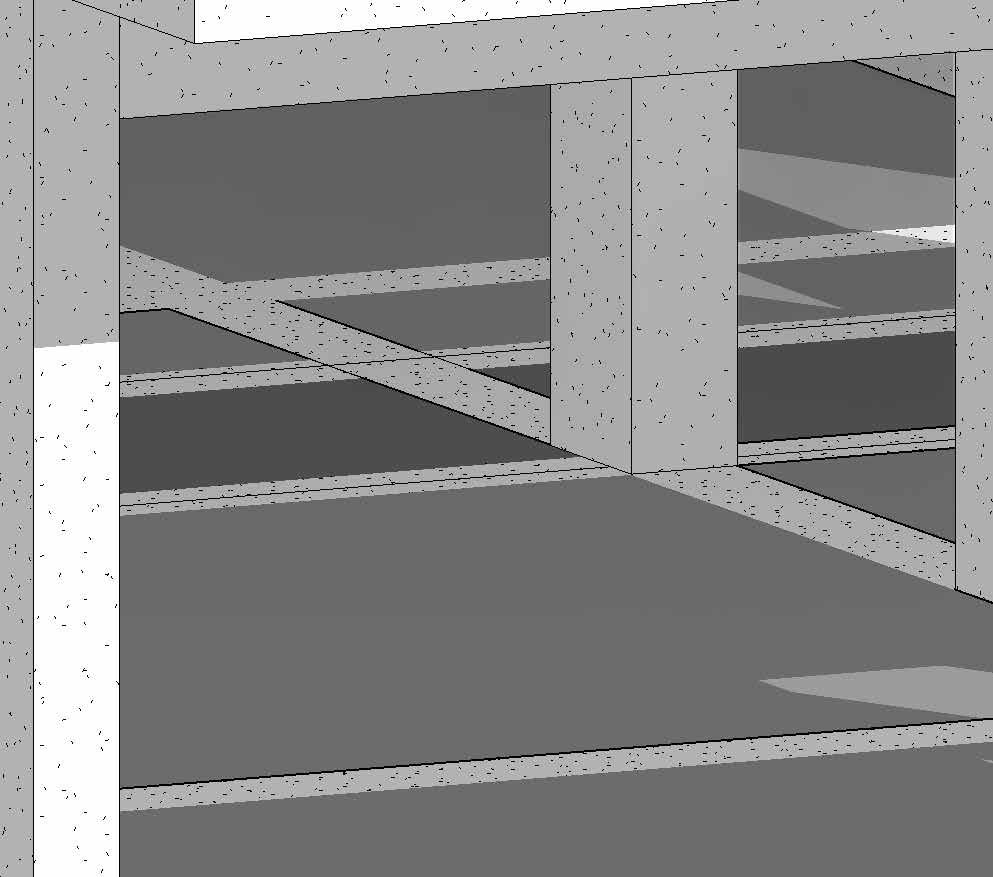

EN COLUMNAS DE NIVEL 02-05 PARTIDA DESCRIPCION ID VOLUMEN
OE.2.3.7.1 CONCRETO f'c= 210 kg/cm2 PL - 3 2.14 m³
OE.2.3.7.1 CONCRETO f'c= 210 kg/cm2 PL -1 2.55 m³
OE.2.3.7.1 CONCRETO f'c= 210 kg/cm2 PL -2 7.10 m³
ACERO EN COLUMNAS DE NIVEL 02-05
PARTIDA DESCRIPCION PARCIAL
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 2.4108
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 4.48
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 4.48
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 6.272
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 3.5308
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 2.6544
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 4.94312
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 3.5308
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 2.4108
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 3.37512
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 21.69216
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 21.69216
OE.2.3.8.3 ACERO CORRUGADO fy=4200 kg/cm2 2.4108
OE.2.3.7.3 ACERO CORRUGADO fy=4200 kg/cm2 30.637068
OE.2.3.7.3 ACERO CORRUGADO fy=4200 kg/cm2 30.582398
OE.2.3.7.3 ACERO CORRUGADO fy=4200 kg/cm2 9.715356
OE.2.3.7.3 ACERO CORRUGADO fy=4200 kg/cm2 9.637824
OE.2.3.7.3 ACERO CORRUGADO fy=4200 kg/cm2 13.017424
OE.2.3.7.3 ACERO CORRUGADO fy=4200 kg/cm2 11.097016
OE.2.3.7.3 ACERO CORRUGADO fy=4200 kg/cm2 12.86236
OE.2.3.7.3 ACERO CORRUGADO fy=4200 kg/cm2 12.910072
