FAMED OPTIMA
Vielseitiger OP-Tisch für moderne OP-Säle. Aus hochwertigen Materialien.

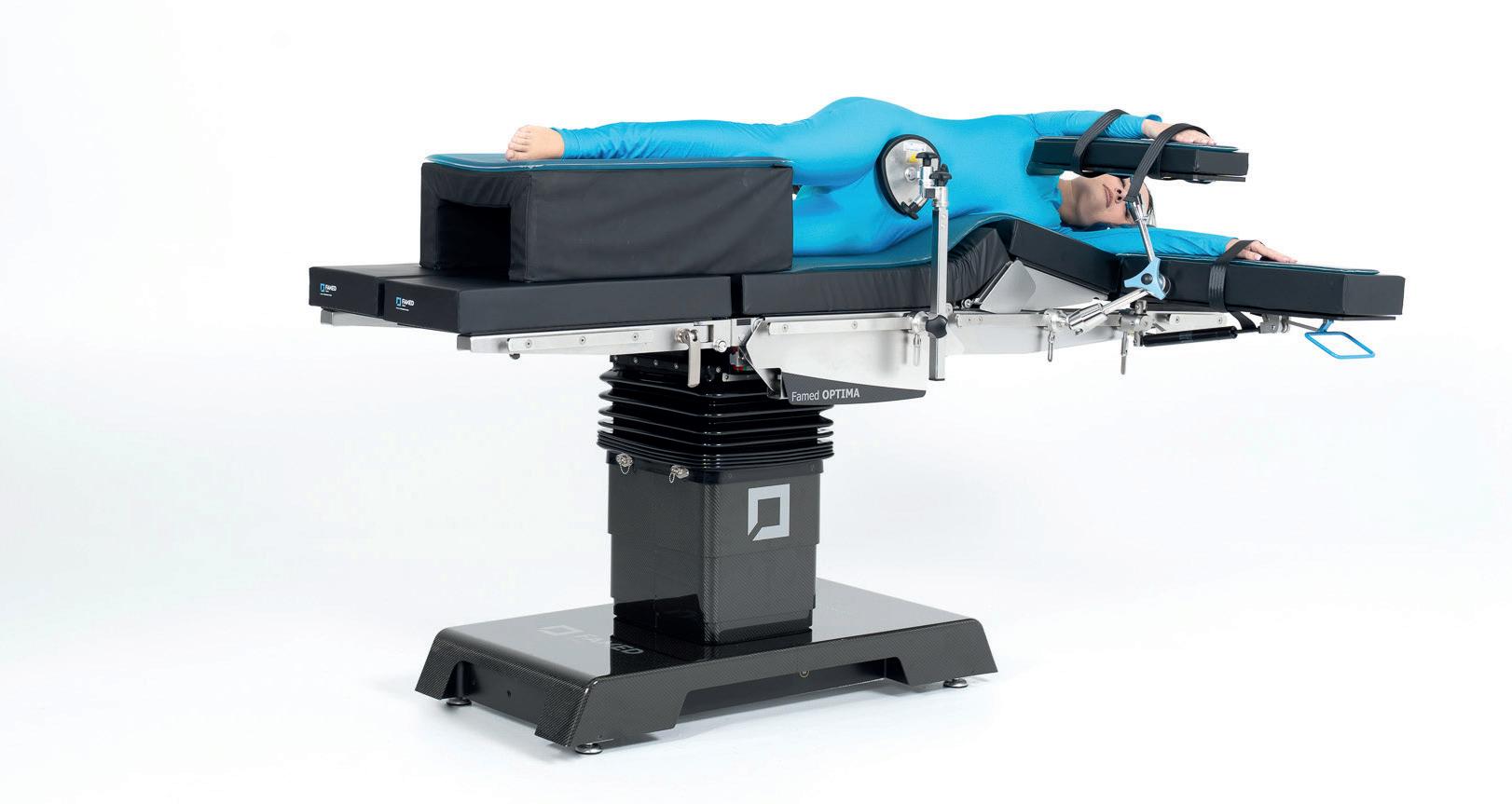

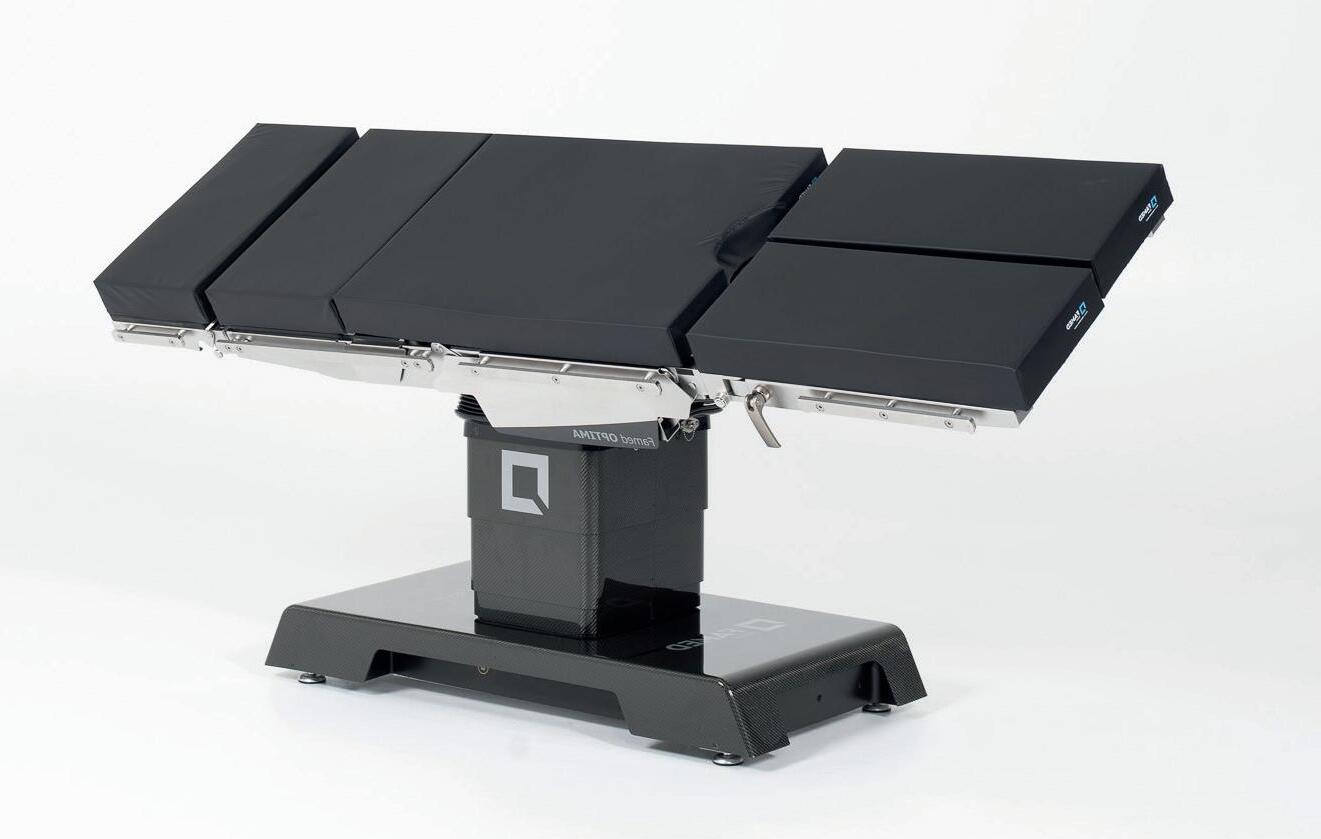

OPTIMA X-BASE OP-Tisch mit Carbon oder HPL Tischplatte

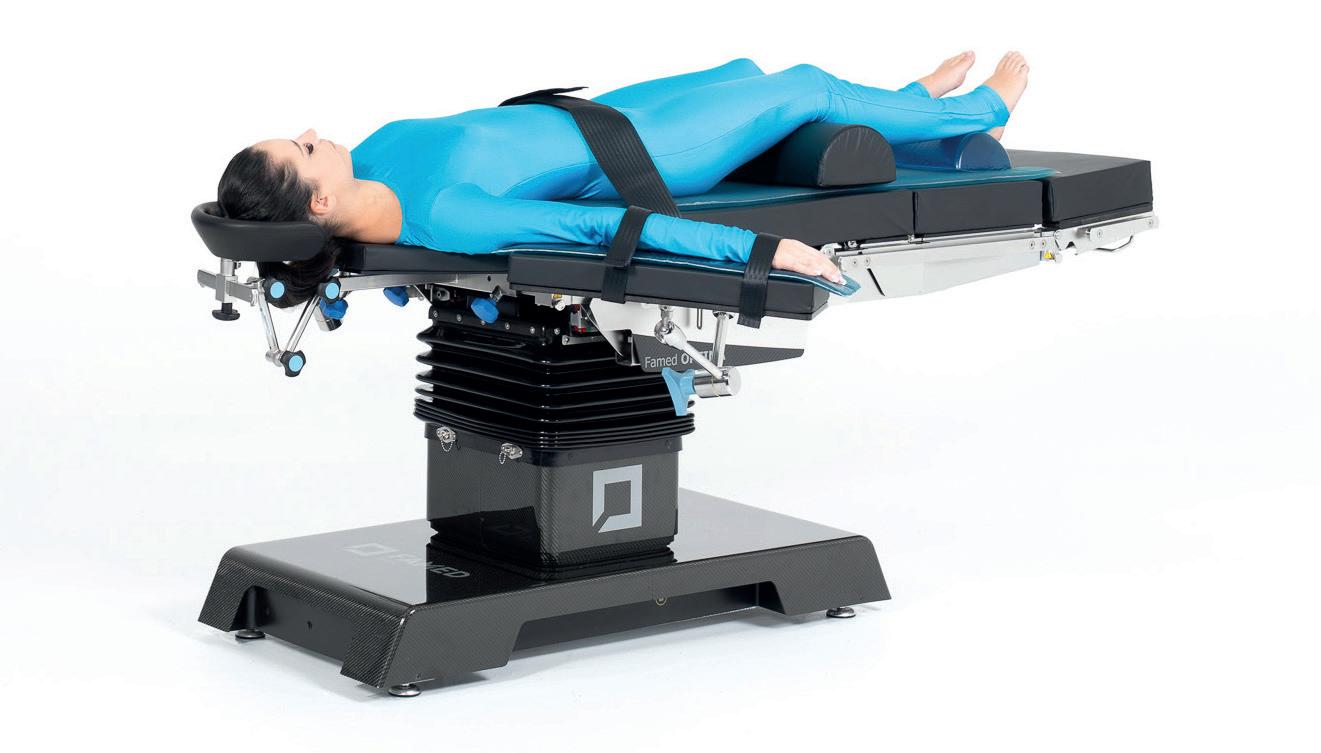

Der OPTIMA ist die optimale Lösung für moderne OP-Säle. Er lässt sich bequem per Fernbedienung steuern und mühelos in die gewünschte Position bringen. Auch das Austauschen verschiedener Elemente entsprechend Ihrer Bedürfnisse ist jederzeit möglich.
Modulare, vielseitig einsetzbare Tischplatte

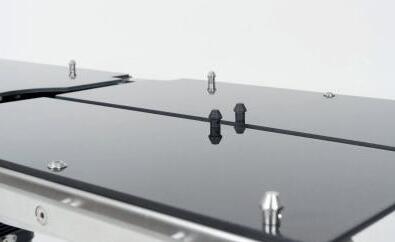

Schnellverbinder in der Tischplatte ermöglichen den einfachen Austausch der OP-spezifischen Elemente. Dank einer Vielzahl an Zubehör ist der OPTIMA bestens geeignet den Einsatz in Neurochirurgie, Orthopädie, Kardiothorax, HNO, Laparoskopie, Molekulare Bildgebung, Adipositas, sowie in der Gynäkologie oder Allgemeinchirurgie. Um zu verhindern, dass sich das Zubehör bei kraftintensiven Tätigkeiten/Operationen löst, erfolgt die Verbindung der Elemente über Keile.
Robuste, hochwertige Materialien
Der OPTIMA verwendet die sogenannte InteliProtectTM-Technologie in den Edelstahl-Elementen und Premium-Kohlefaser in den Säulen- und Sockelabdeckungen. Der besonders hochwertige Edelstahl (AISI 316L) wird auch für die Herstellung von chirurgischen Instrumenten gebraucht. Ebenso hochwertig ist die Abdeckungen aus Premium-Carbon. Diese ermöglichen durch die strukturelle Festigkeit und Langlebigkeit einen kurzen und einfachen Desinfektionsprozess.
Zuverlässiger Partner im bildgebenden Verfahren
Durch die Möglichkeit einer motorisierten Längsbewegung kann die Tischplatte den Bedürfnissen entsprechend positioniert werden. Mit der Carbon-Verlängerung kann man sogar komplizierte Operationen mit 360°-Bildgebung durchführen. Die vollends lichtdurchlässige Carbon-Tischplatte hat einen guten MAE-Parameter von 0,25 mm Al und ermöglicht damit eine sehr gute Bildqualität bei einer möglichst geringen Strahlendosis für Patienten und Personal.
Vielzahl an Zubehör im top Preis-Leistungsverhältnis
Die Tischplatte kann zerlegt und mit entsprechendem Zubehör für den Eingriff ausgestattet werden. Das Sortiment umfasst verschiedenen Carbon-Elementen, (mit oder ohne 360°-Bildgebung), Kopfstützen, neurologische Aufsätze, Rektalpositionierer, orthopädische Hilfsmittel oder gynäkologische Beinhalter. Ebenso verfügbar sind Verlängerungen und zusätzliche Sitzelemente.
Auch für Bariatrie geeignet
460 kg maximale Belastung und eine 550 mm breite Tischplatte machen das Arbeiten in der Bariatrie möglich.
Technische Daten
Tischplatte L x B (insgesamt, einschliesslich Seitenschiene)
Dicke der Matratze
Höhenverstellung der Tischplatte (ohne Matratze)

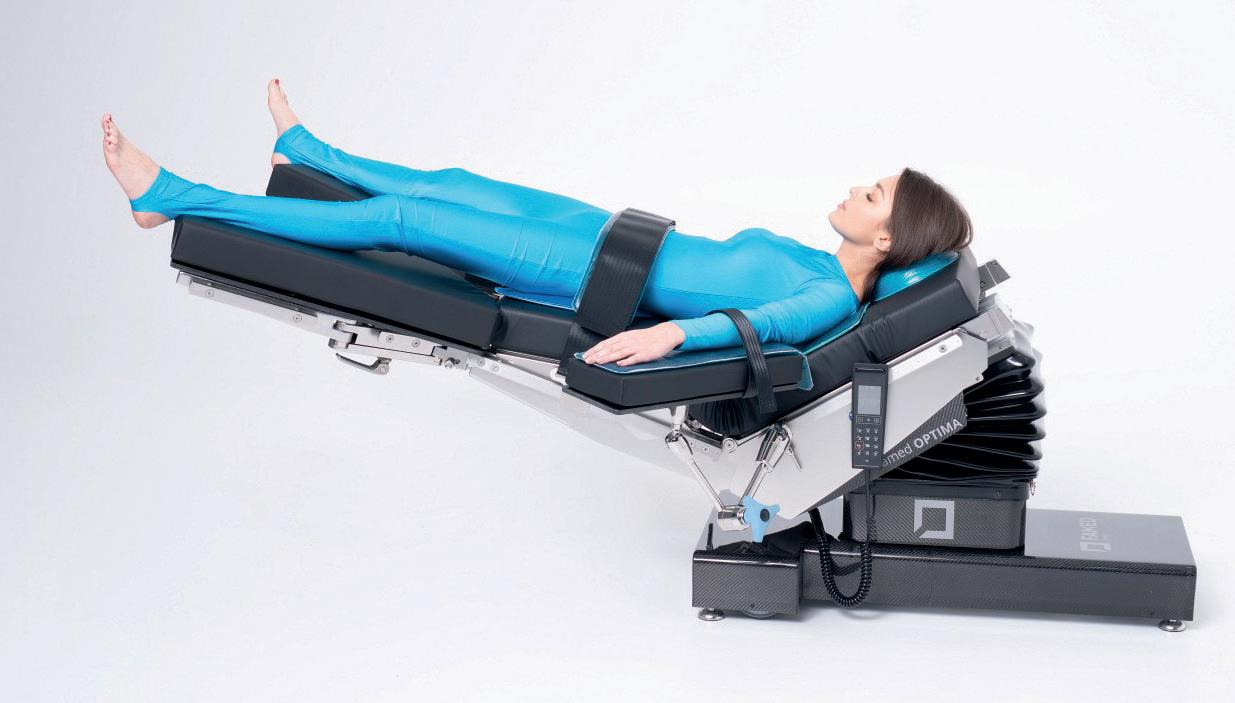

Trendelenburg / Anti-Trendelenburg
Seitliche Neigung
Längsverschiebung der Tischplatte
Vertikale Verstellung der Beinstützen
Abduktion der Beinstützen (horizontal)
Verstellung des Rückenelements
Anpassung der Kopfstützenelemente
Nierenbank
Transluzenz der Tischplatte
Artikel 081-0254
2060 x 600 mm
80 mm
550-1020 mm
40° / 40°
30°
400 mm
-90° bis +30°
180° (mehr Optionen verfügbar)
-40° bis +80°
-50° bis +55°
150 mm
0,25 mm AI
Maximale Belastung 460 kg (SWL 300 kg)
Netzspannung
120/230V~50/60Hz
Schutzgrad IPX4
Batterieleistung
Gewicht des Tisches
Manuelle Verstellungen Tischplatte
Karbon Ausführung
Edelstahl Ausführung
24V DC
250 kg
Kopfstütze, Abduktion Beinstützen
Ausstattung des OPTIMA OP-Tischs
Vollständig wasserdichte, antistatische, druckentlastende Matratzen
Bewegungen der Tischplatte durch Steuerung per Fernbedienung (nur Kopfstütze manuell einstellbar)

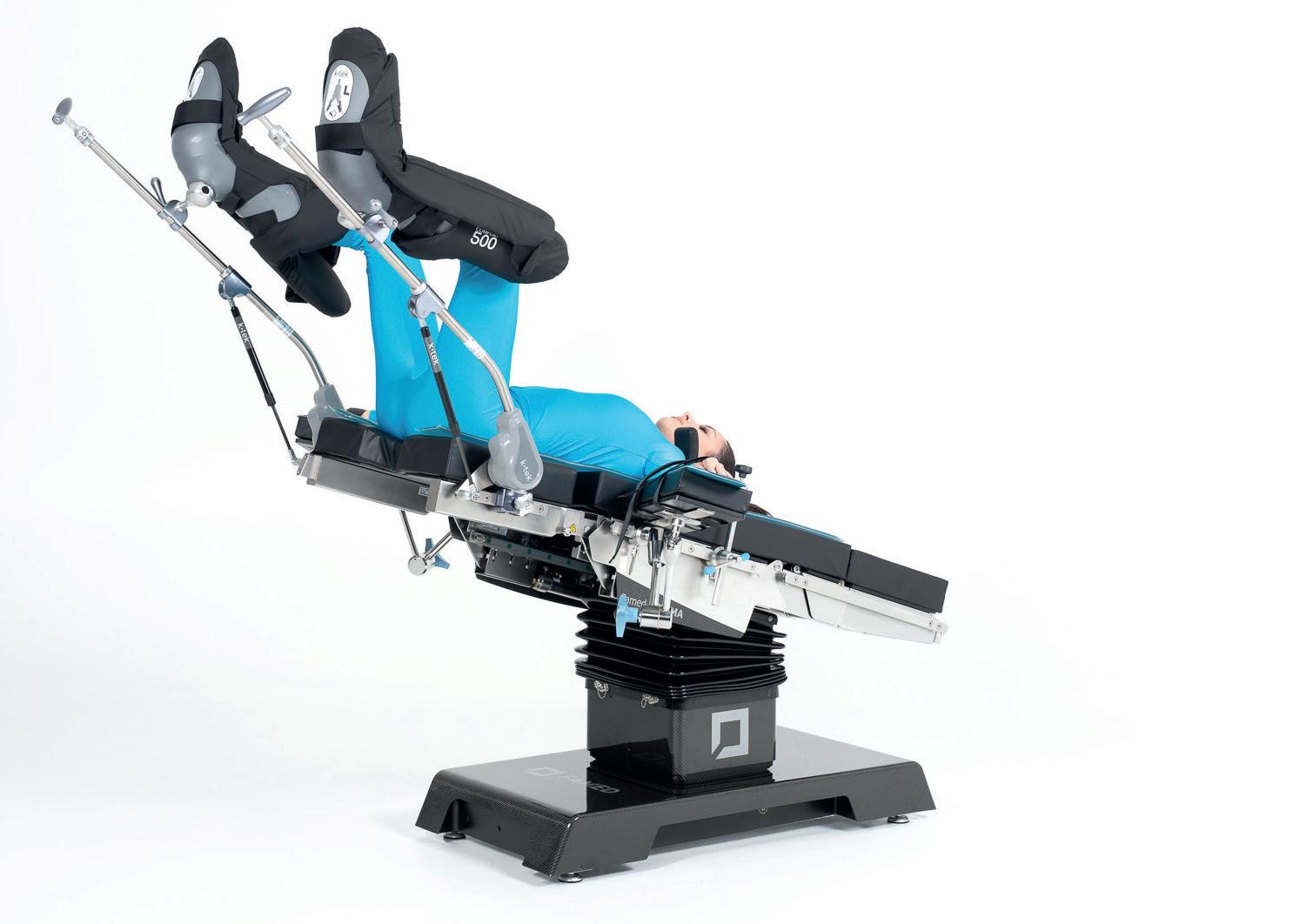

180°-Abduktion der Beinstützen, vollständiger Zugang des Beckenbereichs (zusätzliche Beinstützen sind erhältlich)
Einzigartige Verbindung fester Keilelemente mit 100% Ausfallsicherheit des Zubehörs - Sicherheit in der Orthopädie
Extra breite Tischplatte für übergewichtige Patienten und Patientinnen
Nierenbank per Fernbedienung steuerbar
Modulare Tischplatte mit speziellen Verlängerungen und weiteren Abschnittselementen 8 9 10 11 12 13 14 15
Mobile Basis mit Verriegelung per Fernbedienung und vier grossen 50mm-Stützen 1 2 3 4 5 6 7 460 kg Maximalbelastung
Komplett transluzente Oberfläche (so gut wie MAE 0,25 mm Al)
Langlebige fChargeTM-Akkus mit Anzeige für Akkustatus und Benachrichtigungen für Ladenotwendigkeit, vergleichbar mit Smartphone
Die Form des Sockels erleichtert den Zugang zum Tisch, die Arbeit des Arztes gestaltet sich dadurch einfacher

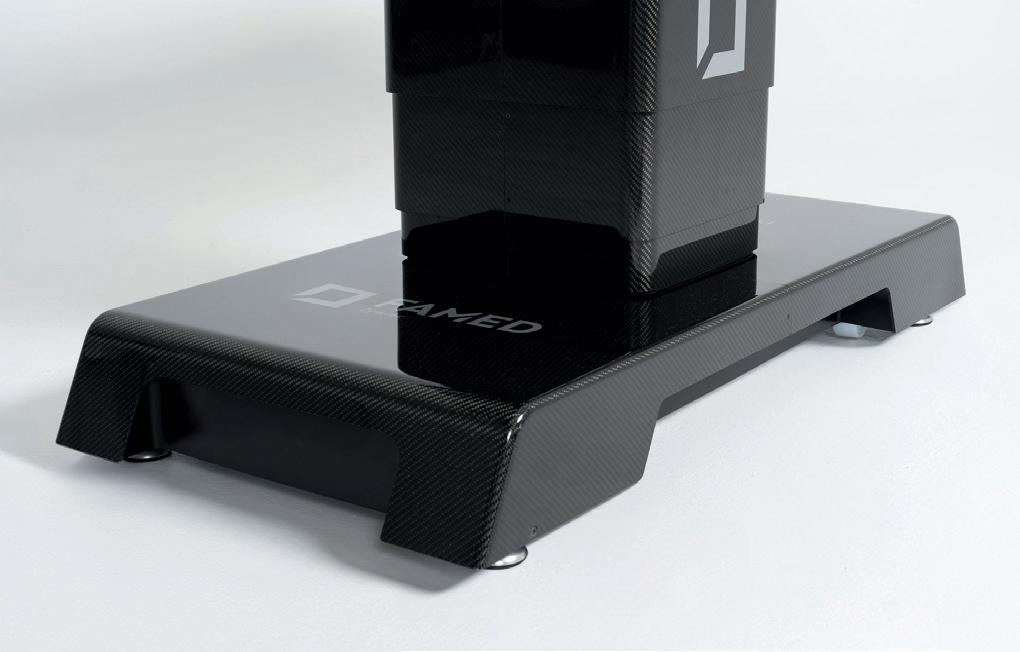

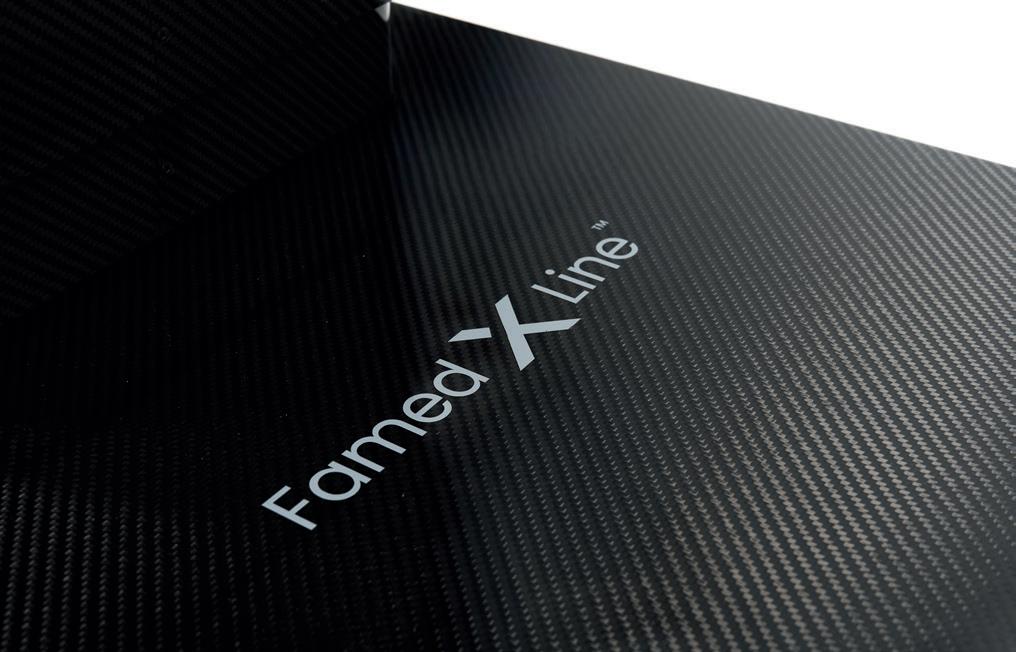

Niedrigprofil-Basis aus Carbon ermöglicht kollisionsfreien Betrieb des C-Bogens

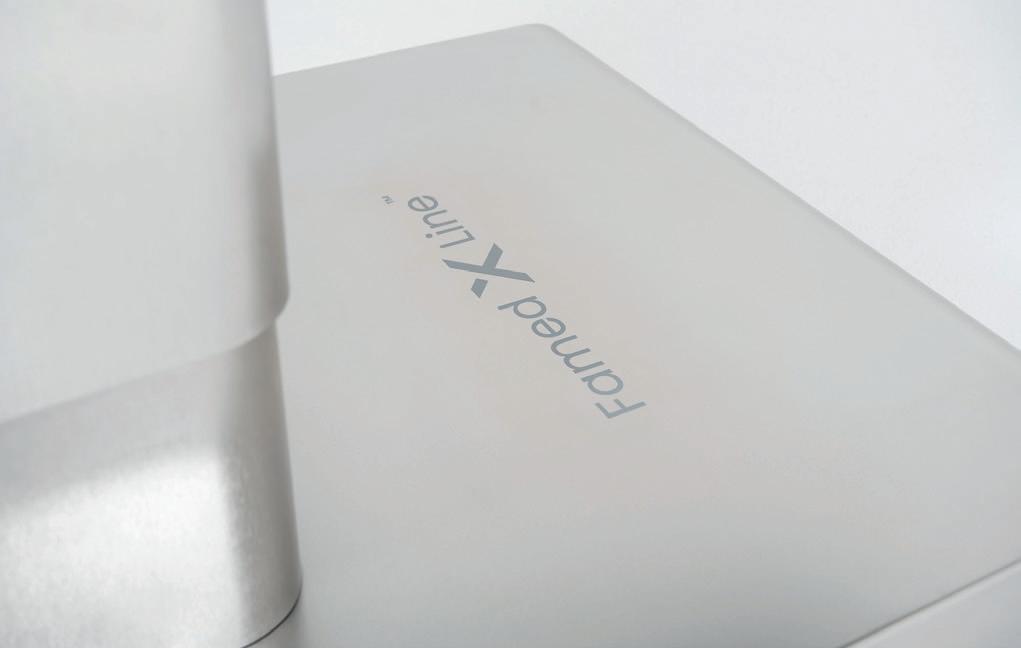

Basis und Säulenabdeckungen aus Premium Carbon vereinfachen und beschleunigen den Desinfektionsprozess und schützen vor Schäden
Der beste Edelstahl auf dem Markt, AISI 316L, mit InteliProtectTM-Technologie
Ideal für den Einsatz des C-Bogens
Auf der gesamten Länge ist keine Metallverstärkung angebracht, sodass der einfache Zugang des C-Bogens garantiert ist. Durch die unter dem Rückenteil angebrachte Stützleiste aus Carbon Komplett transluzente Tischplatte mit Dosismanagement für die Sicherheit
kann überall geröntgt werden. Mit dem hervorragenden Transluzenz-Parameter von 0,25mm Al wird eine gute Bildqualität bei geringen Dosis für Personal und Patienten gewährleistet.
Verschiebung in Längsrichtung mit langem Aufnahmefenster für eine schnelle Positionierung
Um das Beste aus dem Gerät bez. der medizinischen Bildgebung herauszuholen, verwenden Sie ein 1340 mm langes Bildgebungsfenster (mit einem Standart-Set an Elementen für die Tischplatte). Alternativ kann eine Verlängerung angebracht
werden. Es ist nicht nötig, den C-Bogen neu zu positionieren, da die Verschiebung in der Länge um 400 mm stufenlos möglich ist. Die Verschiebung ist bequem durch die kabellose rCoverFernbedienung möglich.
Carbon Tischplatte für einfachen Zugang des C-Bogens
Die Höhe der Carbon Tischplatte misst 125 mm. Sie können daher den C-Bogen ohne Sorge vor Kollisionen verwenden. Eine dünne Tischplatte bedeutet ebenso, dass der Detektor (II oder FDP) möglichst nahe am Körper des Patienten platziert werden.

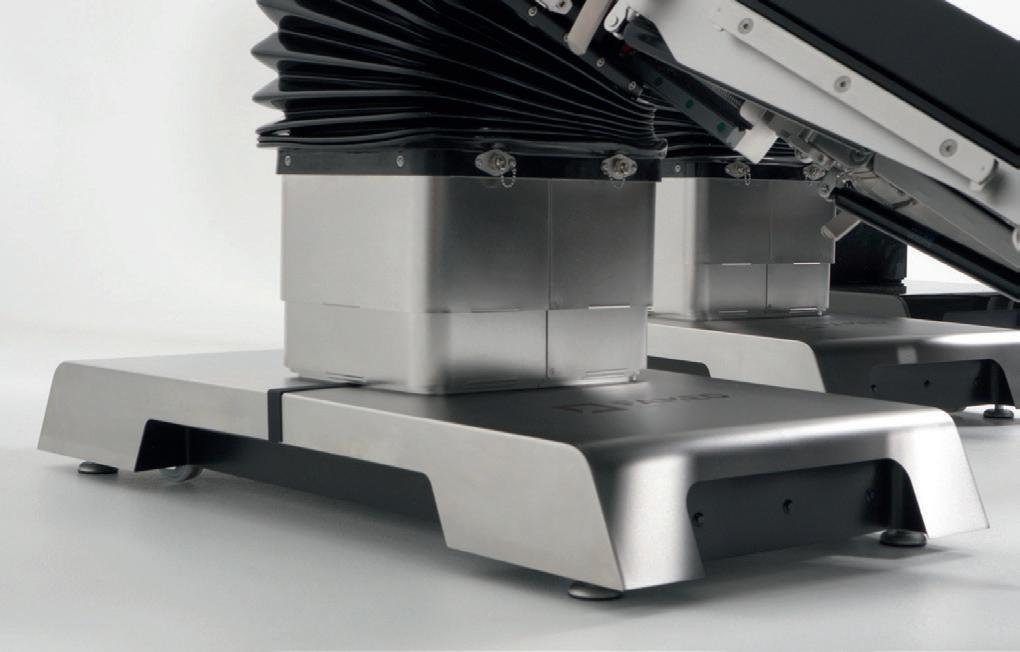

Dezentrale, schmale Säule
Der Tisch ist aus allen Richtungen gut zu erreichen, es gibt keine hervorstehenden Elemente vom Sockel oder der Säule. Die vielen Positionen des Tisches sind durch die dezentrale Stützkonstruktion möglich.
kann. Die Carbon Tischplatte ist stossfest, d.h. nachdem sie durch Druck oder einen Schlag verformt wurde, kehrt das Material in seine ursprüngliche Form zurück.
Zubehör für die Bildgebung
In Sekundenschnelle sind die Elemente für die Tischplatte ausgetauscht. Das Standartset für Verlängerungen und Abschnitte oder das Element aus Premium-Carbon sind dafür geeignet um das Beste aus dem Tisch herauszuholen. Ebenfalls erhältlich sind Abschnitte aus Vollcarbon mit einer 360°-3D-Bildgebung.
Flexibilität für jegliche Anforderungen

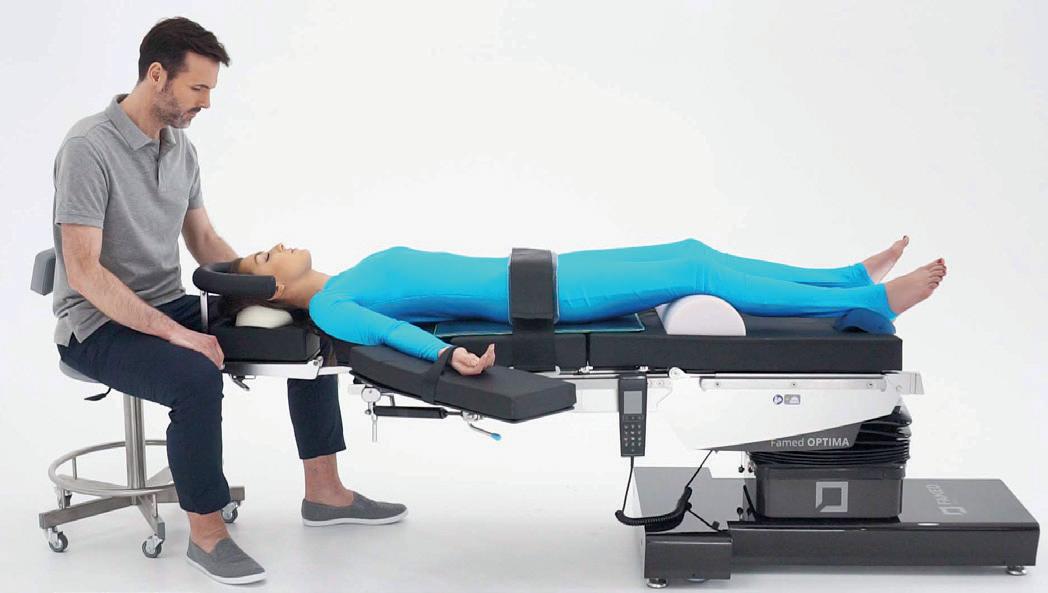

Neurochirurgie
Eine stabile Konstruktion ist für die erfolgreiche Neurochirurgie obligatorisch. Der OPTIMA verfügt über vier grosse 50 mm Stützen, die es einem erlaubt, die volle Konzentration auf den Patienten richten zu können. Die minimale Höhe der Tischplatte reicht für moderne Operationen völlig aus und bietet zuverlässige Unterstützung während der Arbeit. Der Tisch ist kompatibel mit entsprechendem Zubehör und der Verwendung eines C-Arms.
HNO und Ophthalmologie
Ein guter Zugang für den C-Arm, viel Platz für die Füsse des Chirurgen und eine komplett transparente Tischplatte sind unerlässlich für die erfolgreiche HNO- oder Augenoperation. Ein kundenspezifisches modulares System für Kopfstützen, oder ein Element mit Ausschnitten für einen erleichterten Zugang, kann eingerichtet werden. Eine grosse Auswahl an verfügbaren Konfigurationsmöglichkeiten für den Tisch ermöglicht die Anpassung an jegliche Anforderung.
Laparoskopische Eingriffe
Durch eine Vielzahl an unterschiedlichen Positionen und Neigungsmöglichkeiten, kann der Patient in jede gewünschte Position gebracht werden, für vollen Zugang bei laparoskopischen Eingriffen. Zusätzliche Körperpositionierer und weiteres Zubehör ermöglichen komplizierteste Operationen an der Wirbelsäule. Die komplett transluzente Tischplatte, ein hervorragender MAE-Parameter und eine motorisierte Verschiebung in der Längsbewegung unterstützen den Chirurgen bei der Führung eines Katheters durch den Körper.

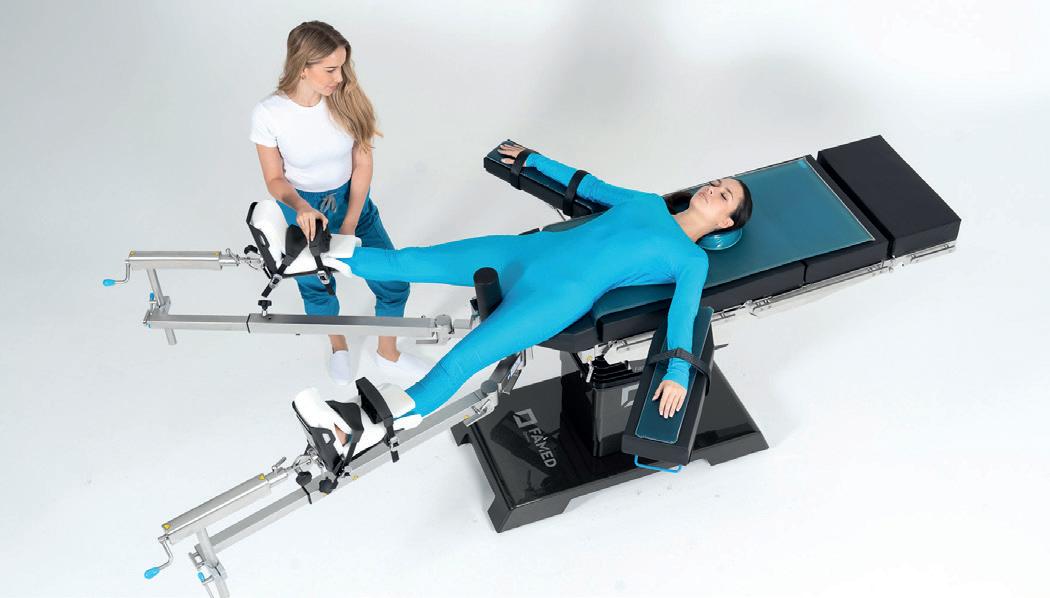

Einzigartige Keilverbindungen der Tischplattenelemente garan- tieren volle Stabilität, auch bei kompliziertesten und kraftaufwendigen orthopädischen Eingriffen. Die Bewegung des Patienten bei Druck oder Zug, wird durch die sehr feste Matratzen eingeschränkt. Seitenschienen mit Sicherheitsverriegelungen an jedem Ende verhindern das Lösen der Elemente während der Operation. Spezialzubehör für die Orthopädie erlauben den bestmöglichen Zugang des C-Bogens.
Orthopädie

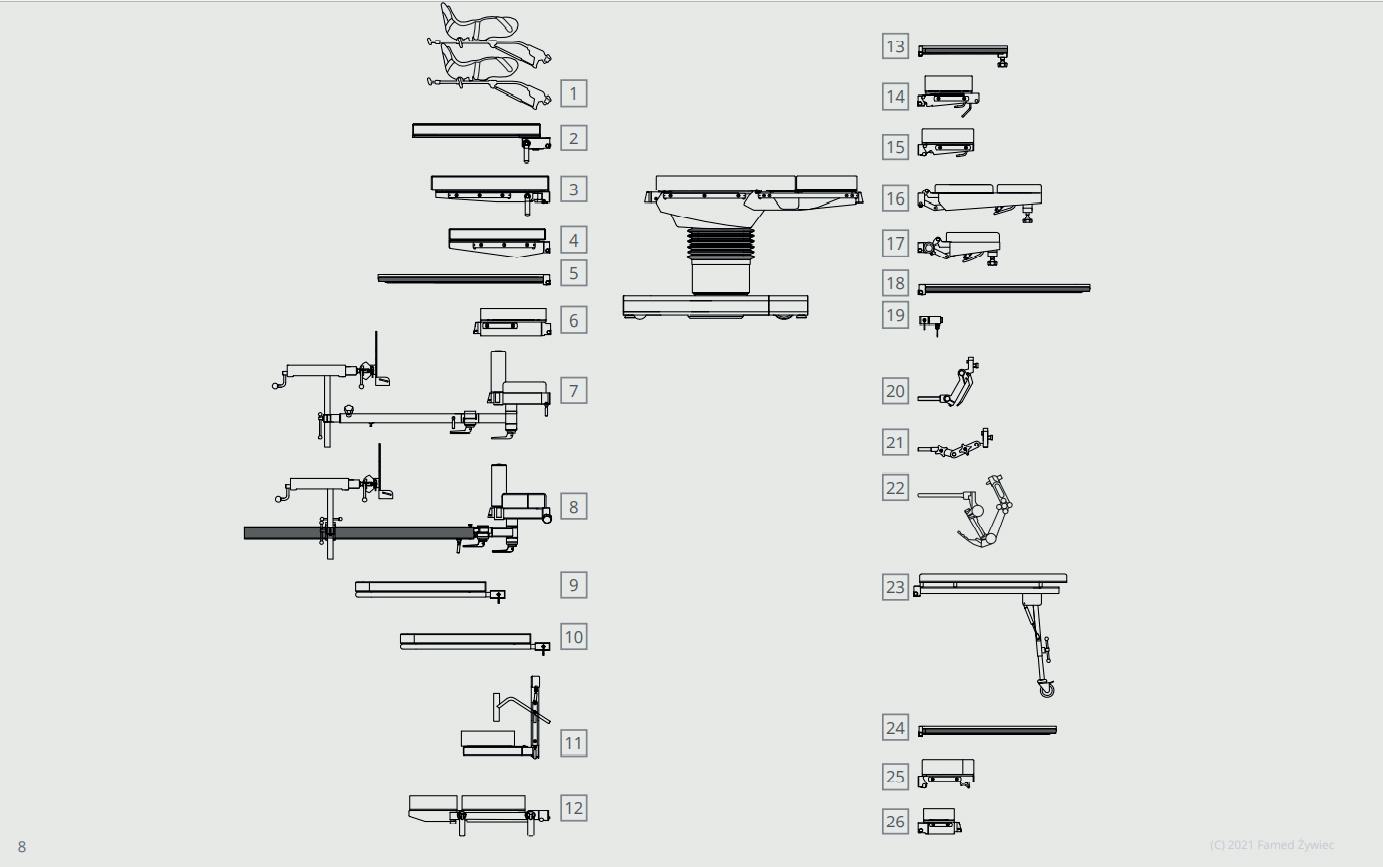

Grosse Zubehörvielfalt für alle chirurgischen Bereiche
Orthopädie
• Einteilige Beinstützen aus Carbon mit 180°-Abduktion [2]
• Einteilige Beinstützen mit 180°-Abduktion [3]
• Gelenk-Beinplatte [4]
• Langes Beinelement aus Carbon (360°-Bildgebung) [5]
• Dedizierter orthopädischer Aufsatz [7]
• Dedizierter orthopädischer Aufsatz aus Carbon [8]
• Transferboard für Beine - orthopädischer Aufsatz [9]
• Schulteraufsatz [16]
• Kurzer Schulteraufsatz mit Adaptor für Kopfstütze [17]
Gynäkologie
• Beinhalter zum Spreizen der Beine [1]
• Einteilige Beinstützen mit 180°-Abduktion [3]
• Verlängerung der Beckensitzplatte [6]
• Beintransfer-Element [10]
• Element rektale Position [11]
• 2-tlg. Beinstützen m. -90° / +90°Gelenk f. rektale Position [12]
Neurochirurgie, HNO, Ophthalmologie
• Zweifach gegliederte Kopfstütze [14]
• 360°-Rückenplattenverlängerung aus Carbon [18]
• Adapter für Kopfstützen und Klemmen [19]
• Kopfstützenadapter (3 Drehgelenke) [21]
• Kopfstützenadapter (2 Drehgelenke) [20]
• Spezial-Adapter für Schädelklemmen [22]
• Dünnes, trapezförmiges Element für die Augenheilkunde [25]
• 360° transluzente, mit Carbon konturierte Rückenplattenverlängerung (z.B. für HNO) [24]
Allgemeinchirurgie
• Multifkt. Verlängerung aus Carbon (360°-Bildgebung) [5][18]
• Sitzteilverlängerung [6]
• Kopfstützen und Adapter für die Kopfchirurgie [19]
• Verlängerungsplatte [26]
• Tischplatte für die Säuglings-und Kleinkindchirurgie [23]
• Kopfstütze mit Doppelgelenk [14]
Bedienung

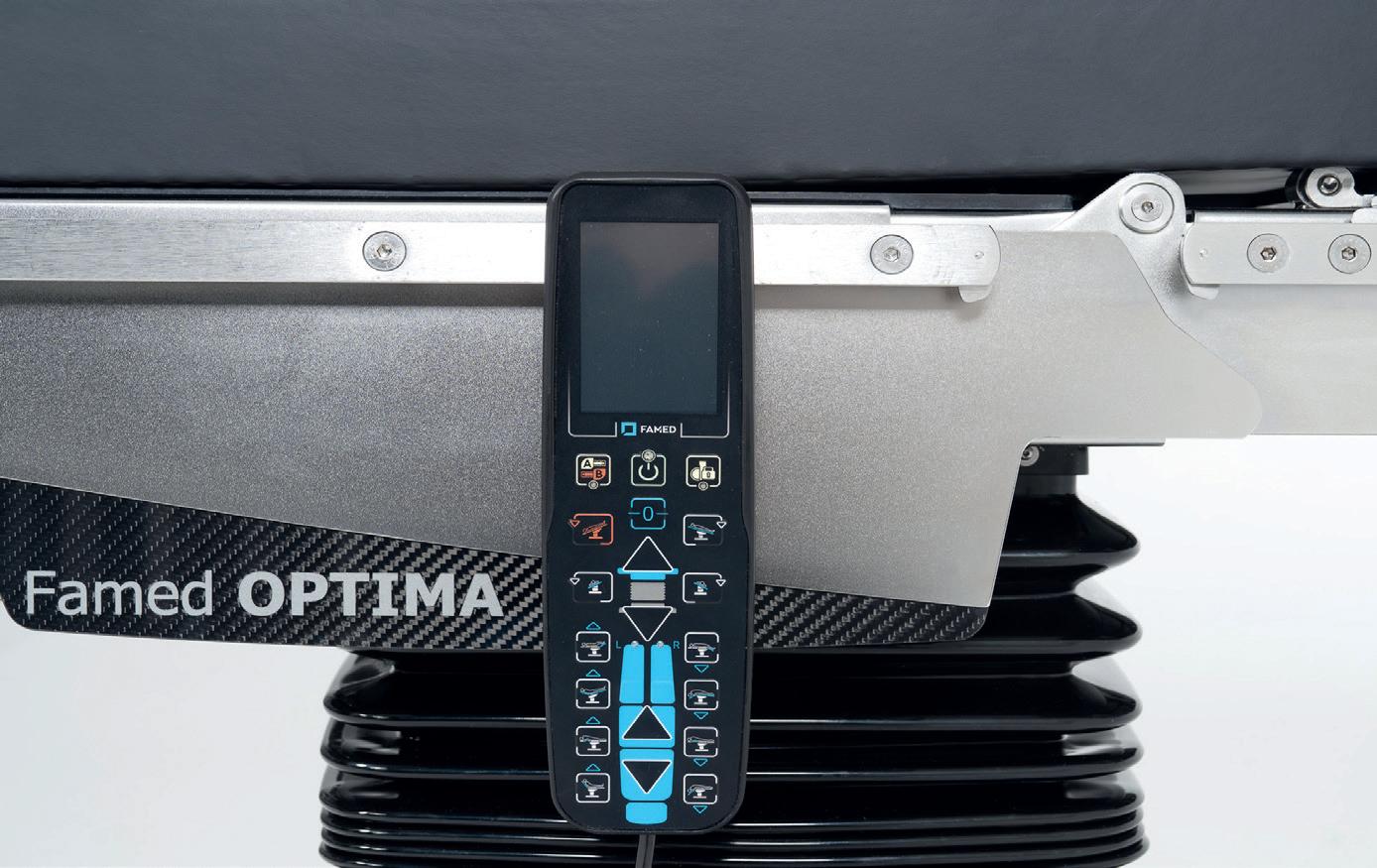

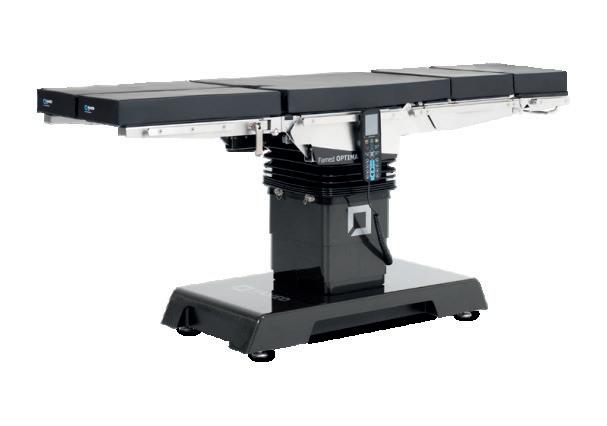

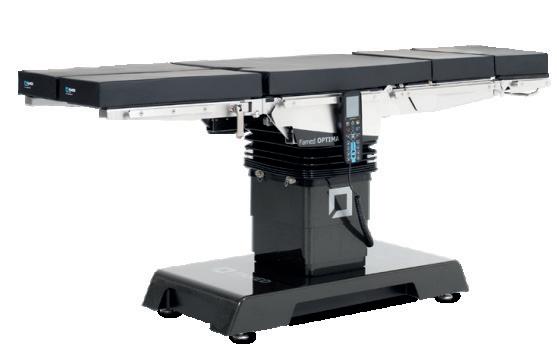

Die neue Fernbedienung des OPTIMA ermöglicht eine intuitive Steuerung aller Tischbewegungen. Ein LCD Bildschirm zeigt Status, Optionen und Diagnosen in Echtzeit.

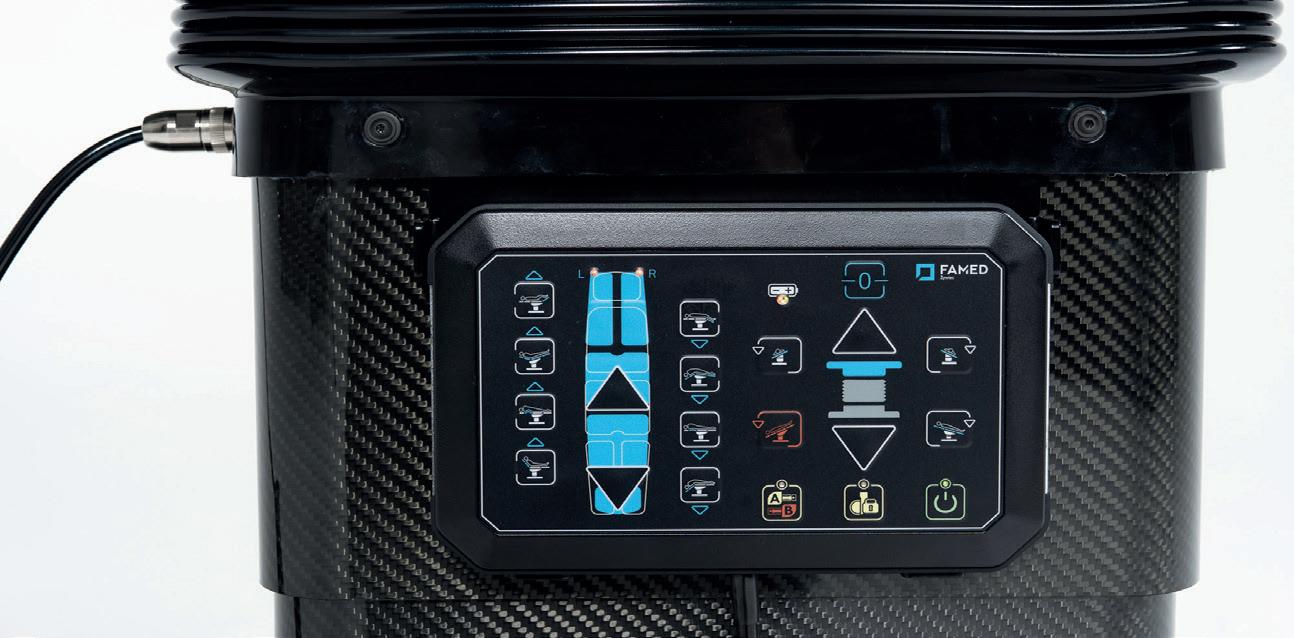

Das optionale Säulenpanel des OPTIMA dient als sekundäre oder Backup-Steuerung. Es ist abnehmbar, wie eine Handfernbedienung nutzbar und verfügt über identische Tastenanordnung für intuitive Bedienung. Die Konsistenz mit der Hauptfernbedienung erleichtert den Wechsel und reduziert Fehler.
