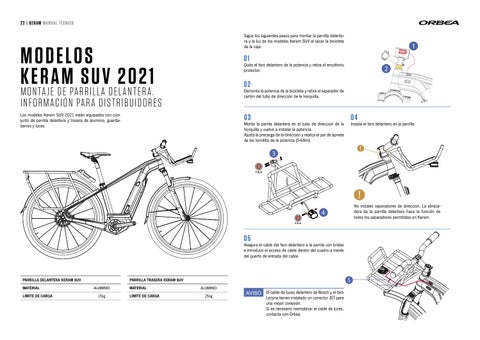

22 | KER A M MA NUA L T ÉC NIC O Sigue los siguientes pasos para montar la parrilla delantera y la luz de los modelos Keram SUV al sacar la bicicleta de la caja:
MODELOS KERAM SUV 2021 MONTAJE DE PARRILLA DELANTERA.
01
Quita el faro delantero de la potencia y retira el envoltorio protector.
02
Demonta la potencia de la bicicleta y retira el separador de cartón del tubo de dirección de la horquilla.
INFORMACIÓN PARA DISTRIBUIDORES Los modelos Keram SUV 2021 están equipados con conjunto de parrilla delantera y trasera de aluminio, guardabarros y luces.
03
Monta la parrila delantera en el tubo de dirección de la horquilla y vuelve a instalar la potencia. Ajusta la precarga de la dirección y realiza el par de apriete de los tornillos de la potencia (5-6Nm).
04
Instala el faro delantero en la parrilla.
No instales separadores de direccion. La abrazadera de la parrilla delantera hace la función de todos los separadores permitidos en Keram.
05
Asegura el cable del faro delantero a la parrila con bridas e introduce el exceso de cable dentro del cuadro a través del puerto de entrada del cable.
PARRILLA DELANTERA KERAM SUV MATERIAL LÍMITE DE CARGA
PARRILLA TRASERA KERAM SUV ALUMINIO 15kg
MATERIAL LÍMITE DE CARGA
ALUMINIO 25kg
AVISO El cable de luces delantero de Bosch y el faro Lezyne tienen instalado un conector JST para una mejor conexión. Si es necesario reemplazar el cable de luces, contacta con Orbea.
