Produktöversikt Internordic

INTERNORDIC

Produktöversikt

Vårt erbjudande

- Mer än bara en produkt

Produkt Kompetens

Standardsortiment

Kundunika lösningar

Produktutveckling

Teknisk support Utbildning

Logistik Tjänster

Lagerlösningar

Paketeringslösningar Sourcing E-handel

Prototypframtagning Montering Kvalitetssäkring

Om Internordic

Internordic erbjuder, förutom ett av Sveriges bredaste sortiment av lager, tätningar, låselement, linjära produkter och bronsämnen också stora möjligheter till produktutveckling, förädling och logistiklösningar med närhet till er verksamhet. Genom åren har vi byggt upp ett stort nätverk och samarbete med väl utvalda tillverkare och tillsammans med vår breda kunskap och expertis hittar vi alltid rätt produkt och lösning för varje unikt behov och användningsområde. Vår kompetens att utveckla anpassade och unika produkter tillsammans med våra kunder skapar styrka och flexibilitet.

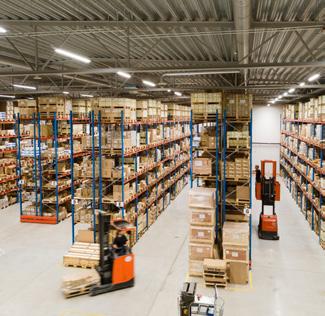

Internordic har sitt huvudkontor och lager i Nässjö, Småland där verksamheten startades 1987. Sedan 2025 finns även kontor och lager i Örebro.

Idag ingår Internordic i koncernen OEM International som är ett av Europas ledande teknikhandelsföretag med 37 bolag i 15 olika länder.

Ett starkt sortiment slutar aldrig att utvecklas

Produktbredden är en av Internordics styrkor och resulterar i stor flexibilitet i utvecklingsprojekten med våra kunder. Vi arbetar sedan långt tillbaka med flera noga utvalda tillverkare som tillsammans skapar både bredd och djup i sortimentet. Idag förekommer våra produkter i de flesta branscher, exempelvis fordonsindustrin, materialhantering eller maskintillverkning. Kunderna är allt från stora internationella företag till små nischföretag.

Lösningarna finns nära kunden

Ett nära samarbete med kunden är nyckelfaktorn i vår verksamhet. Internordic är betydligt mer än bara en leverantör och vi finns alltid tillhands för att diskutera produktval, applikationsidéer eller kommersiella frågor. Vi erbjuder utbildningar i produktval samt praktisk utbildning som lagermontering, antingen hos kunden eller i våra lokaler.

Produktutveckling

Förutom ett stort lagerfört standardsortiment utvecklar vi kundunika lösningar tillsammans med kunden. Det kan innebära små modifikationer på en standardprodukt eller framtagande av en helt ny produkt bestående av flera ingående komponenter, där vi kan ersätta monteringsmoment i er verksamhet med en färdig produkt, redo att montera.

Vi hanterar dagligen säkerhetslager och olika logistikupplägg för att säkerställa tillgänglighet och närhet till kundens verksamhet.

Skapa enkelt ett företagskonto och logga in här:

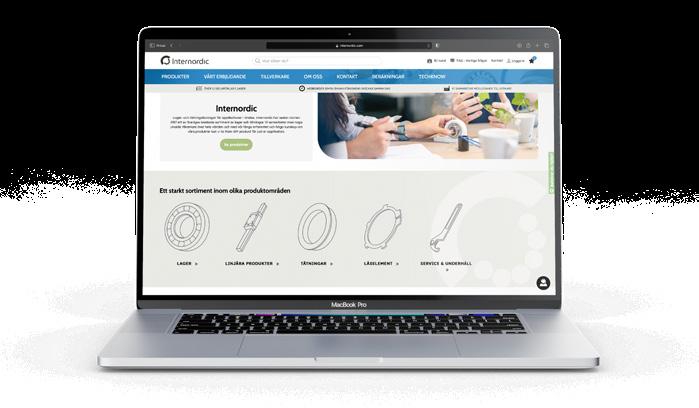

På internordic.com kan du förutom att lägga smidiga webbordrar alltid:

• Kontrollera tillgängligt antal på lager.

• Se listpriser eller dina egna

• avtalade priser eller rabatter.

• Se orderhistorik.

• Skapa egna ordermallar m.m.

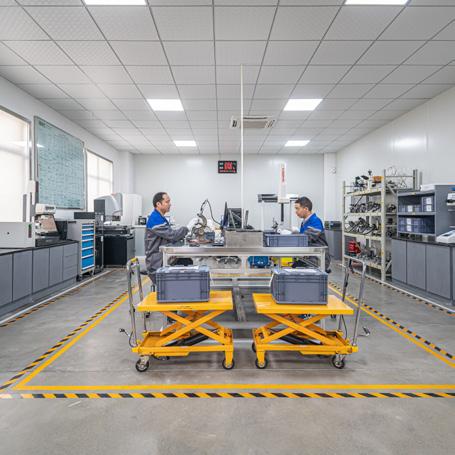

iBec – vårt eget kvalitetscenter i Kina

iBec är Internordics egna verksamhet i Kina

sedan 2001 för kundanpassade lagerlösningar eller förädlade standardprodukter.

• Startades år 2001

• 13 anställda

• Stort nätverk med ett hundratal fabriker där ett tiotal används löpande

• Kvalitetssäkring av fabriker

• Kvalitetskontroll av produkter

• Tekniskt välutrustat kvalitetscenter. Certifierat enligt ISO 9001 och arbetar enligt TS 16949

• Logistikhub för effektiva leveranser

Produktlösningar till flera olika industrier

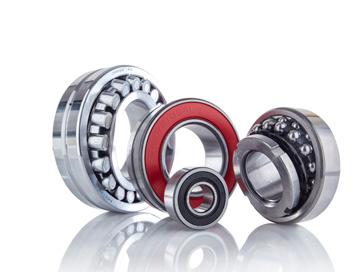

Lager

Spårkullager Sid. 8-9

Nållager Sid: 16-17

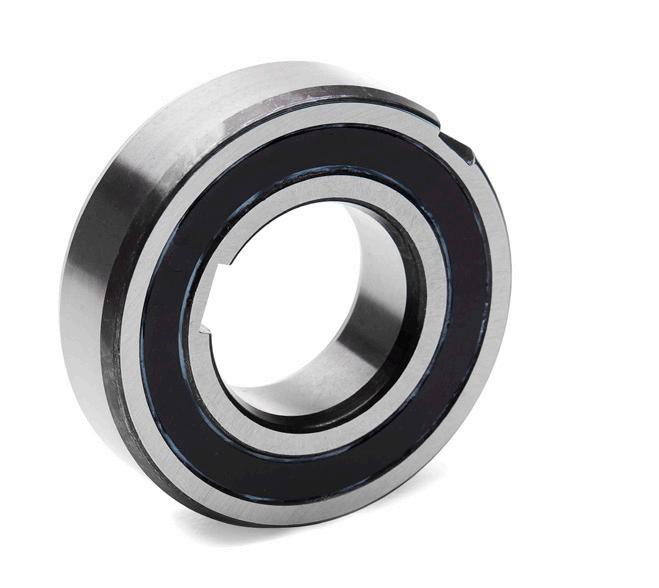

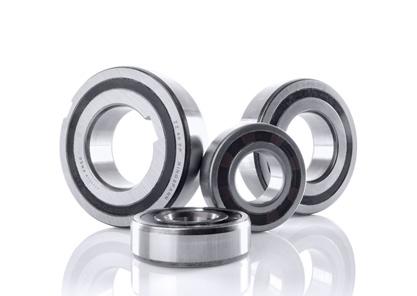

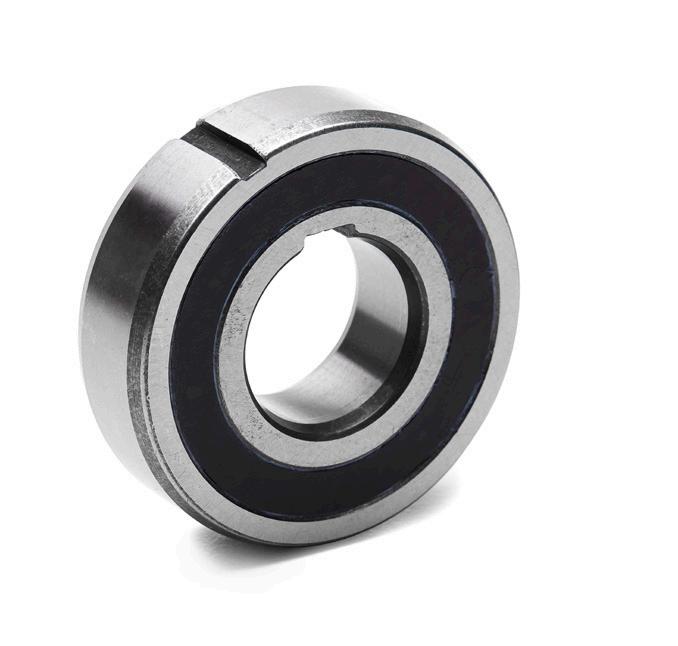

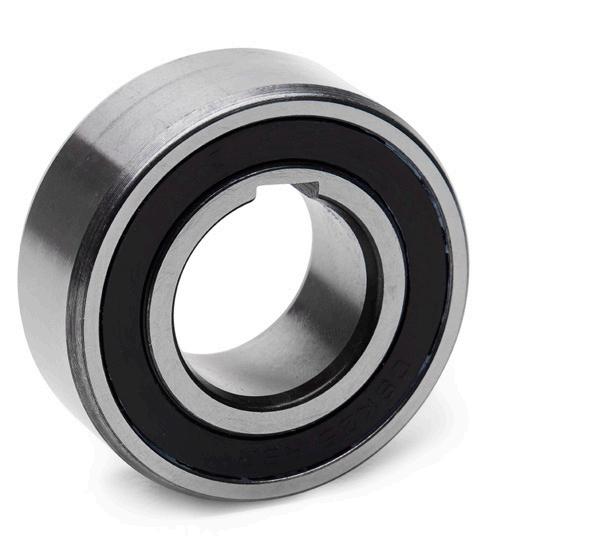

Frihjul Sid. 24-25

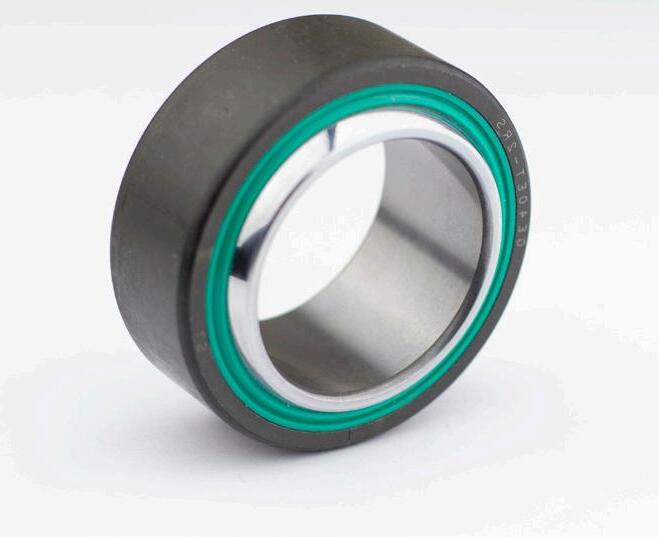

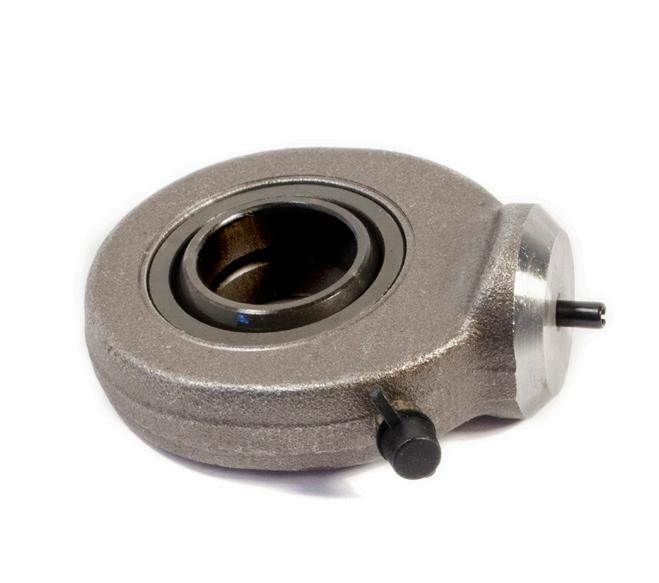

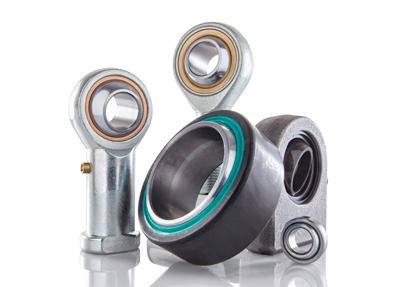

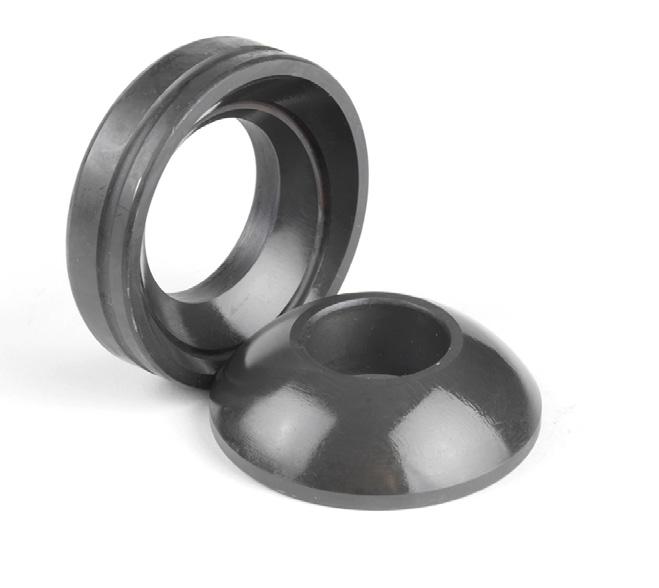

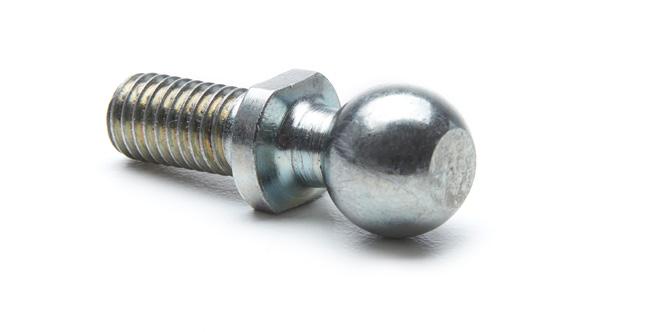

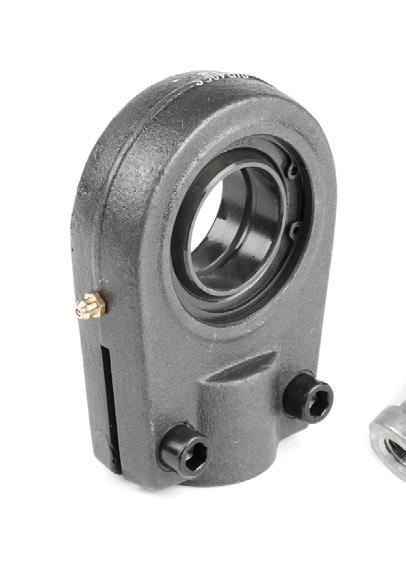

Ledlager och Länkhuvuden Sid. 30-31

Sfäriska lager Sid. 10-11

Lagerenheter Sid. 18-19

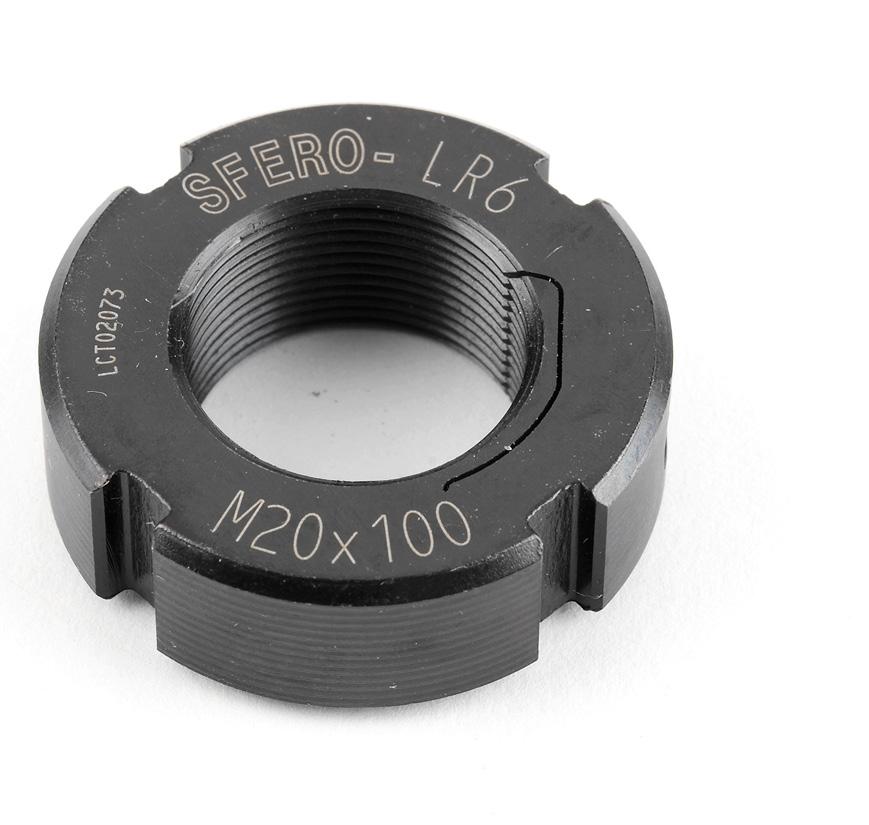

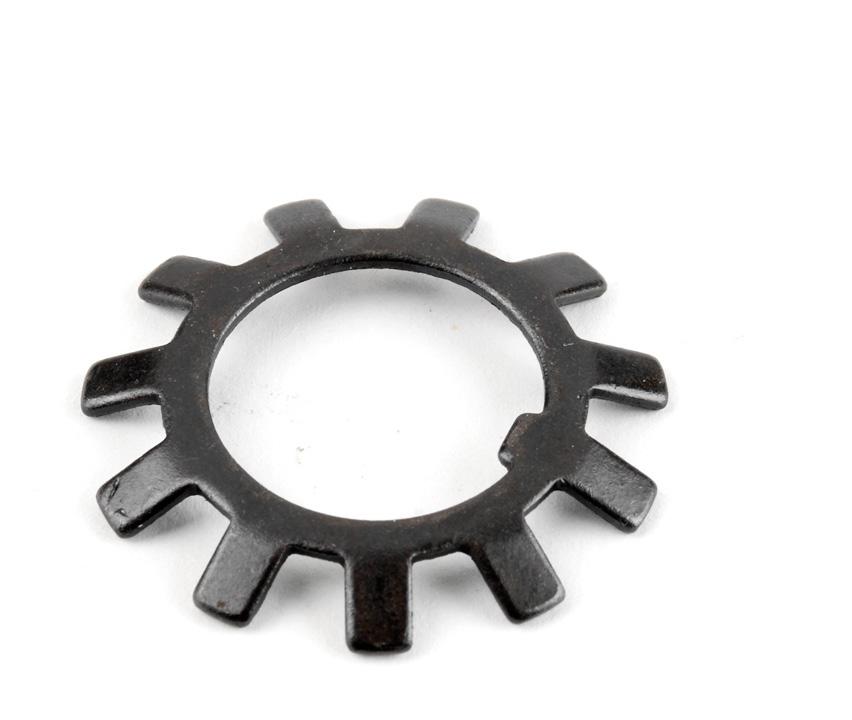

Låsmuttrar Sid. 26-27

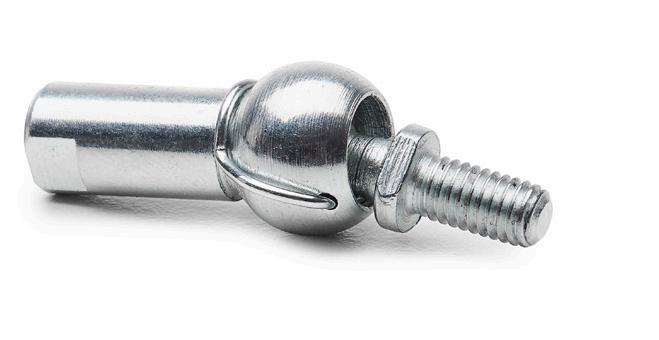

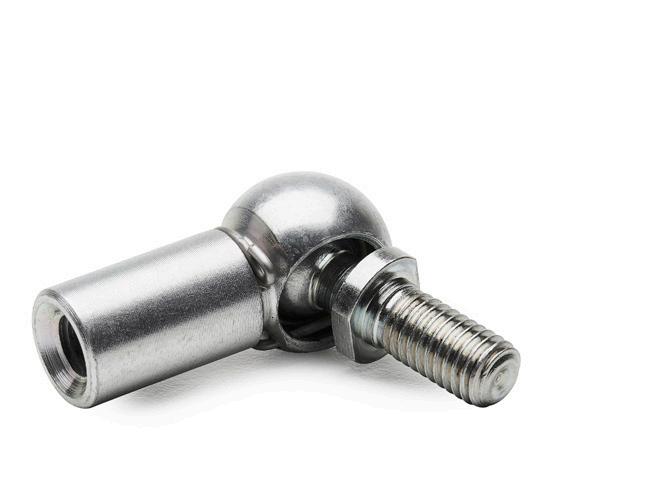

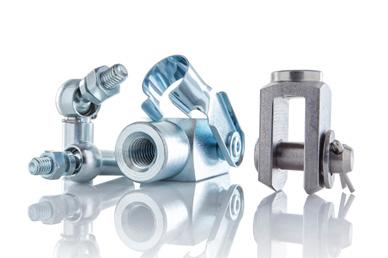

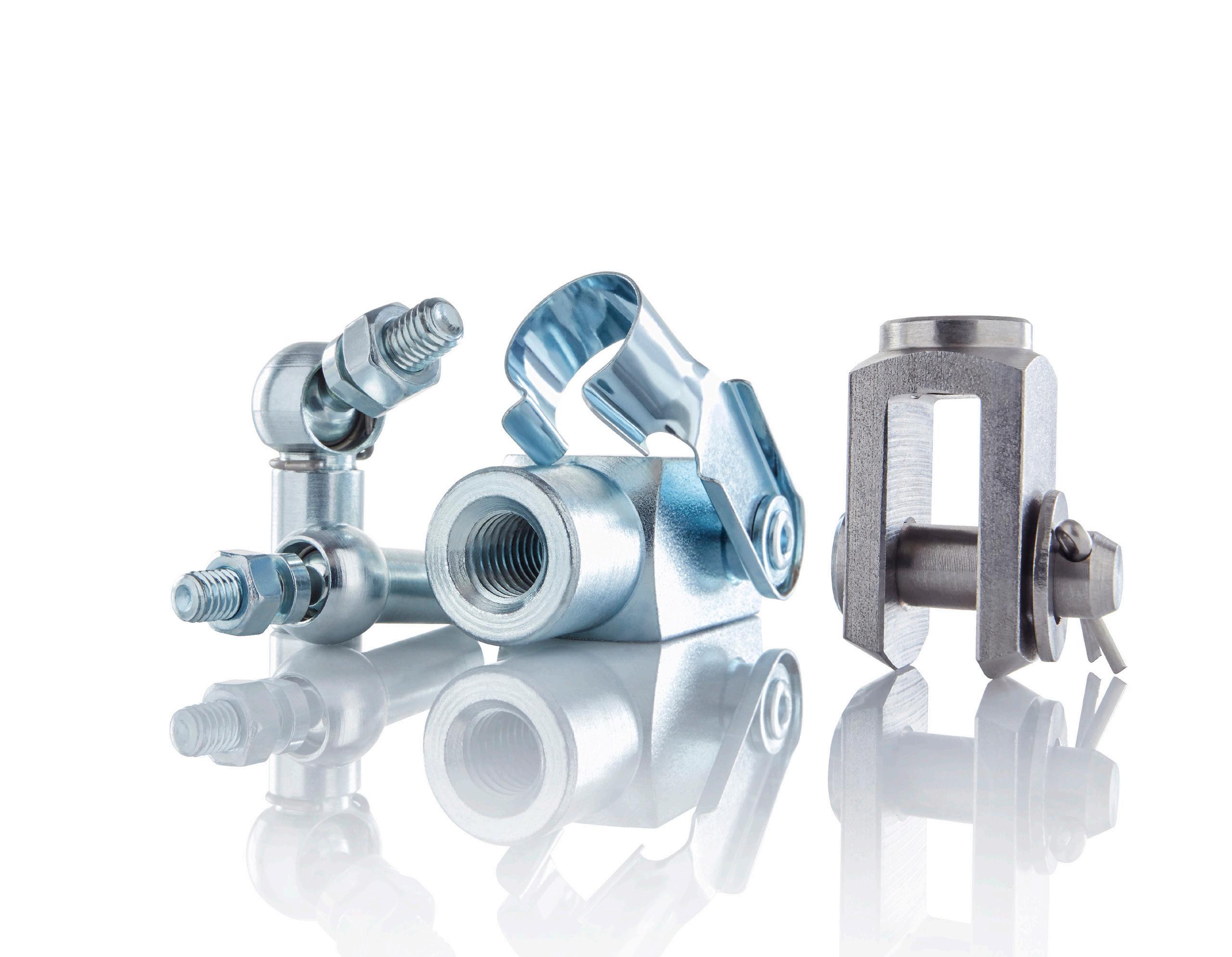

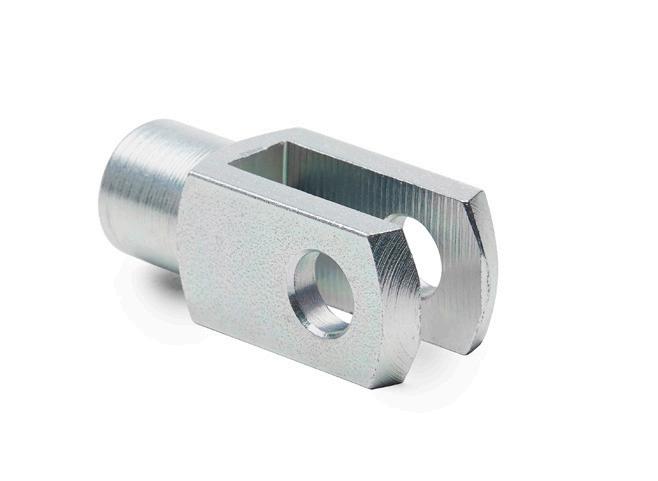

Gaffel- och Vinkellänkar Sid. 32-33

Vinkelkontakt- och Axialkullager Sid. 12-13

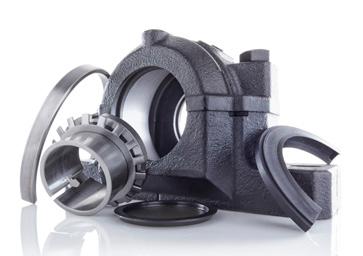

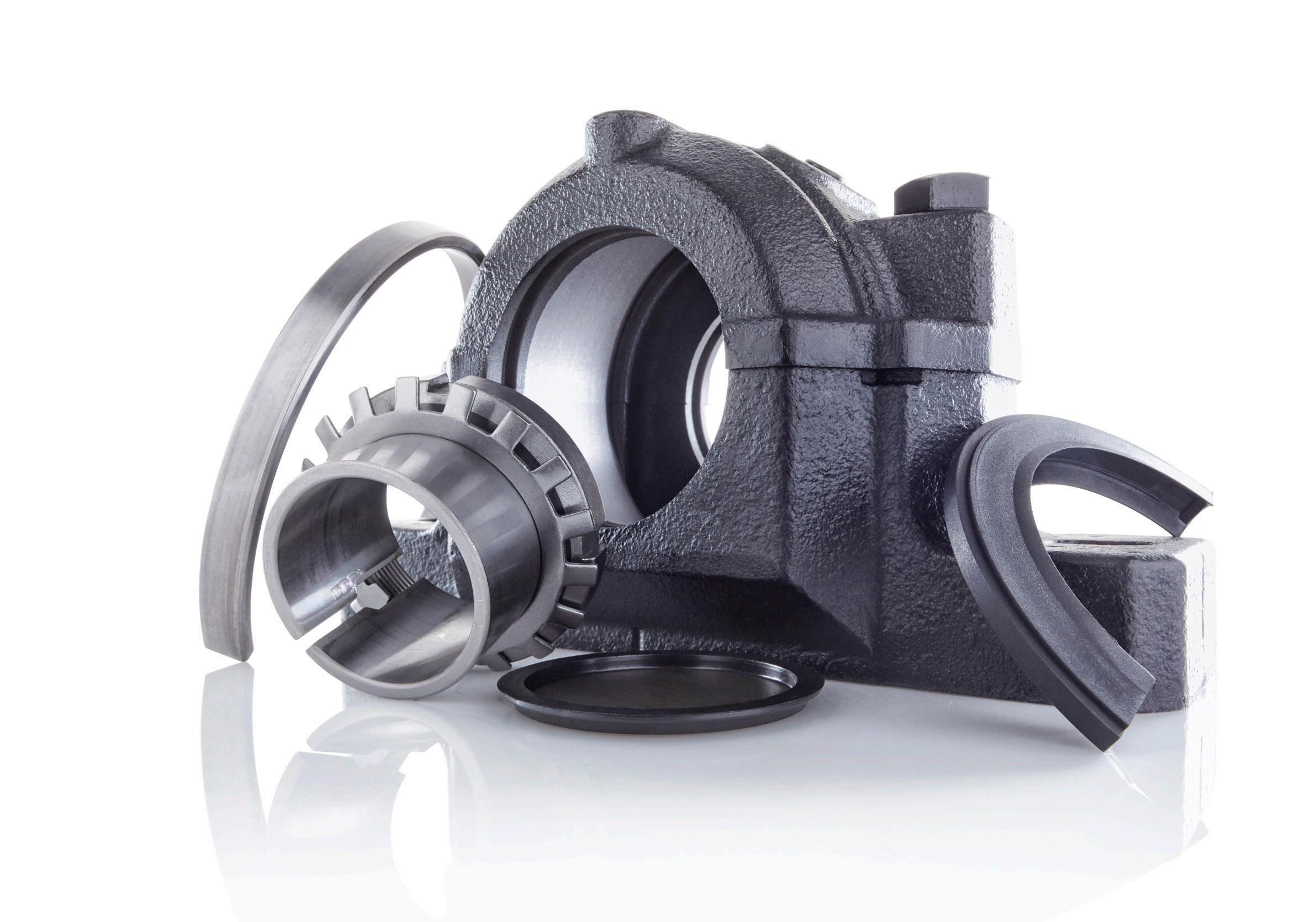

Delbara lagerhus Sid. 20-21

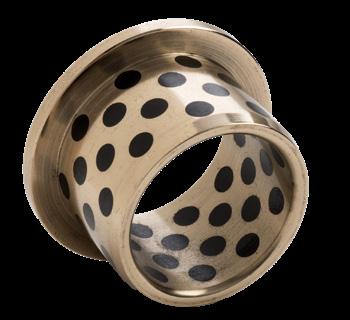

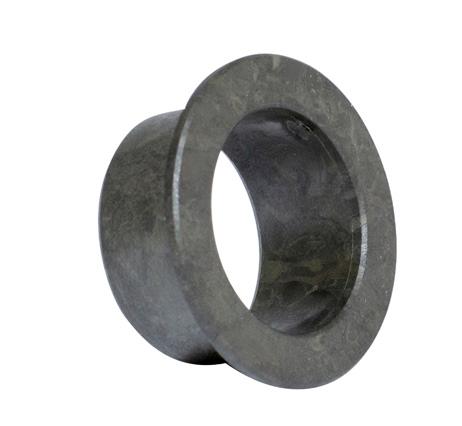

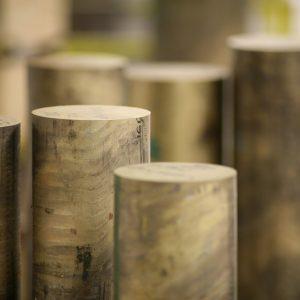

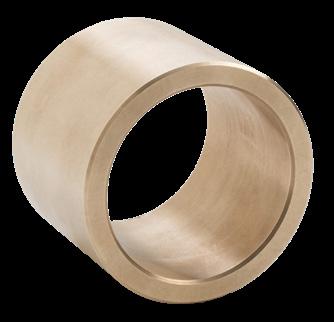

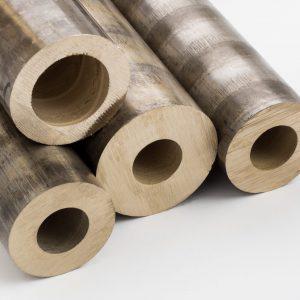

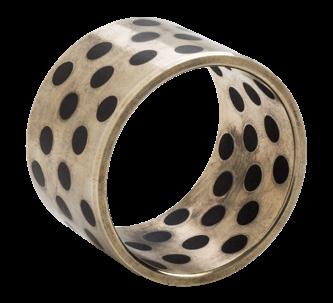

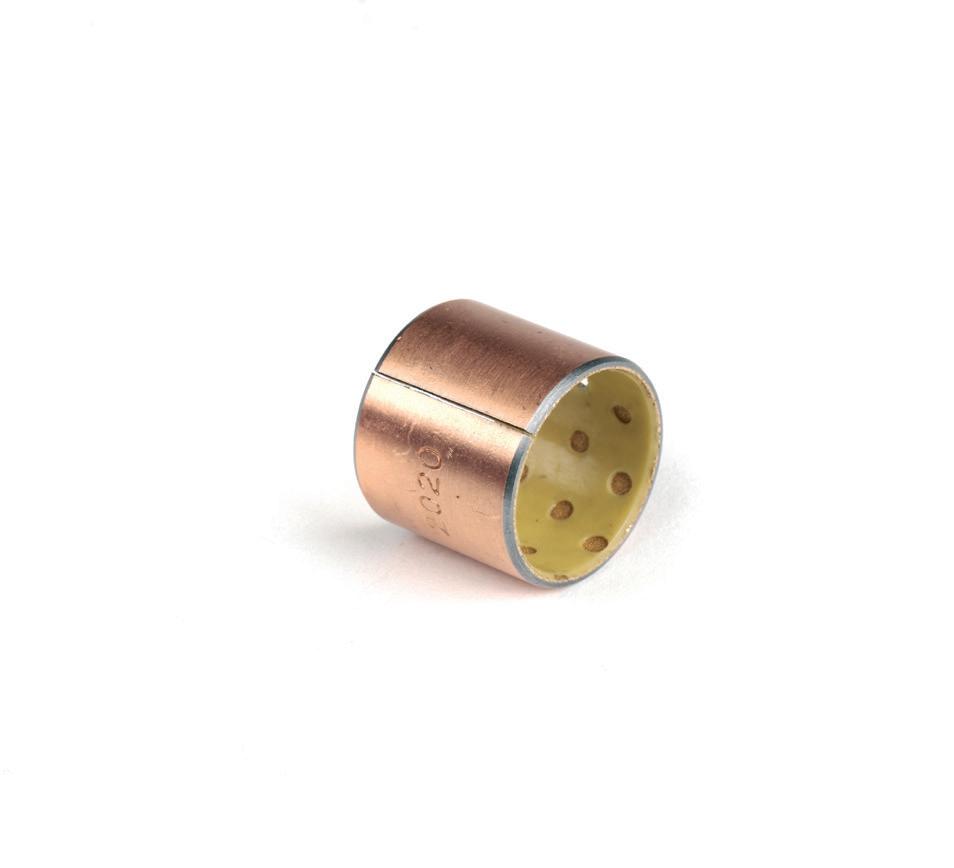

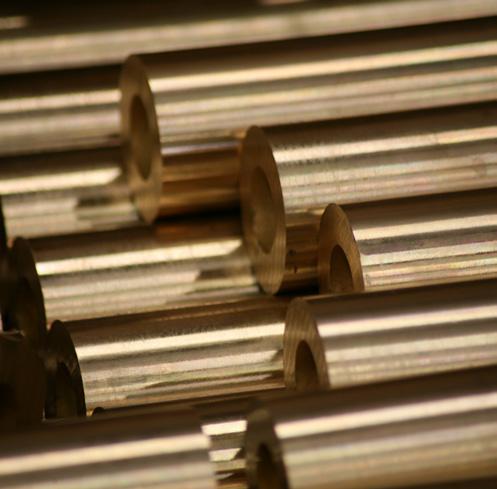

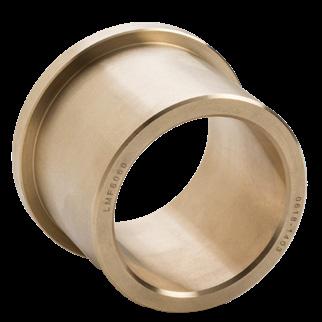

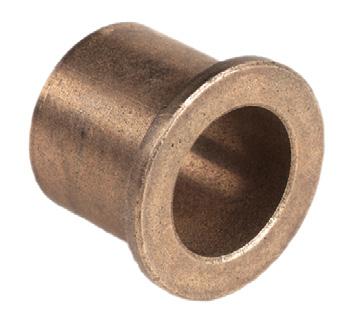

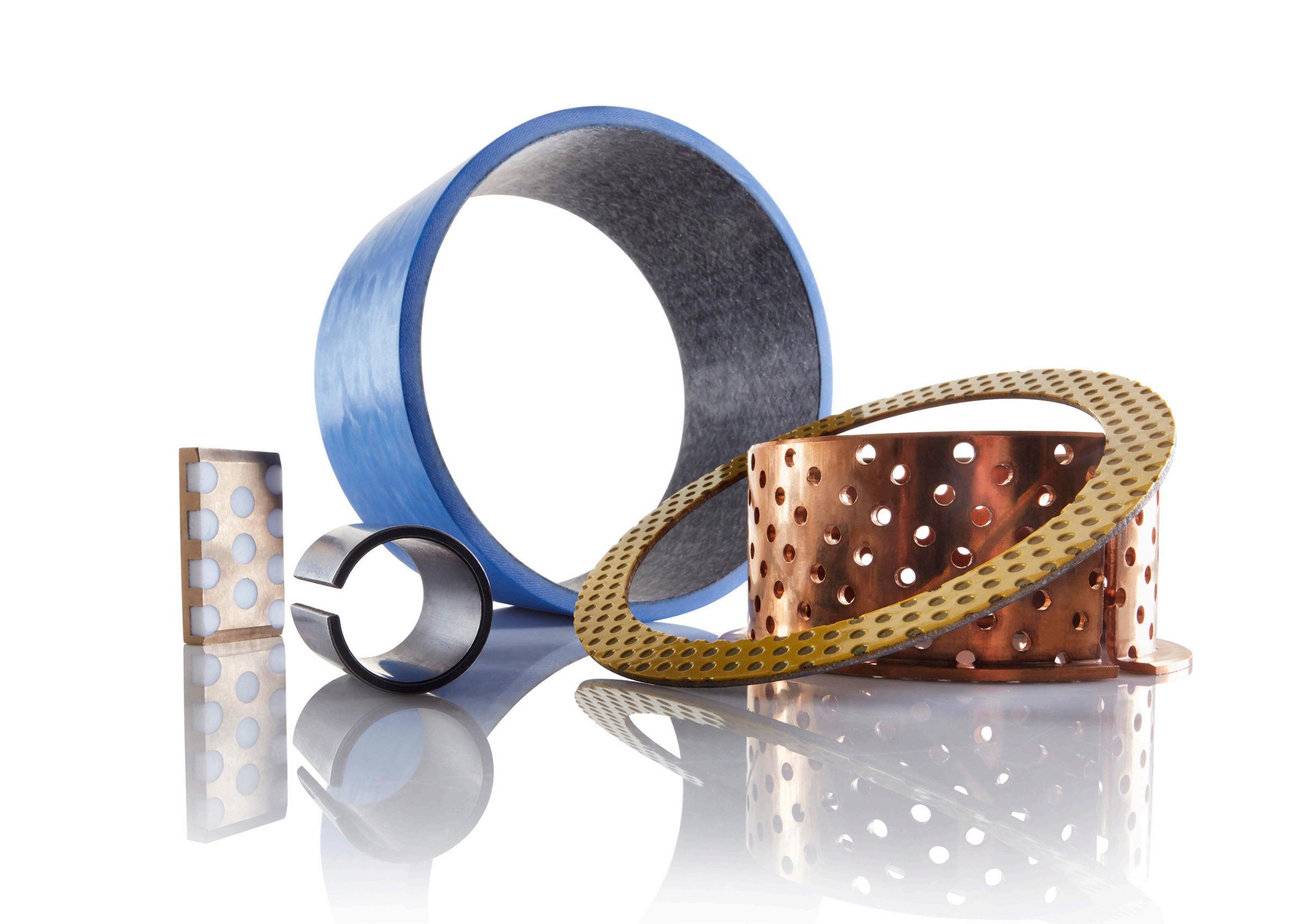

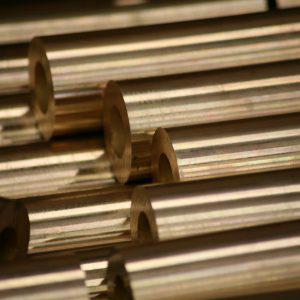

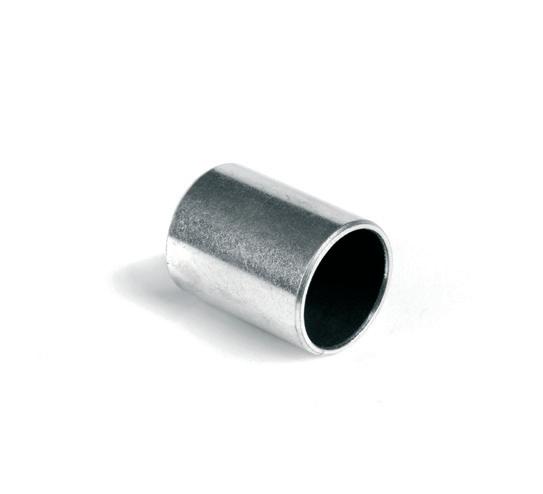

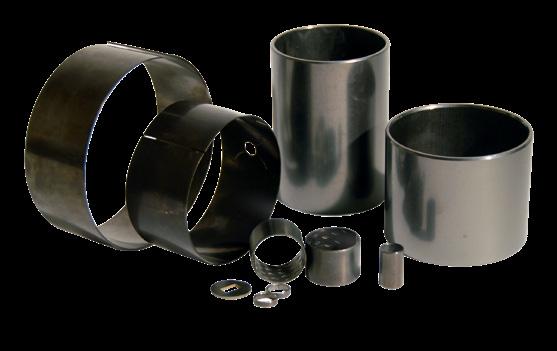

Glidlager Sid. 28-29

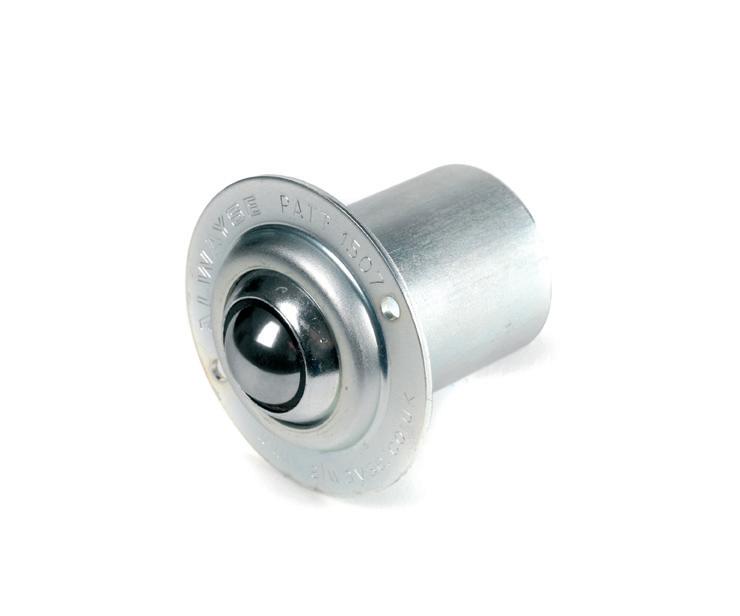

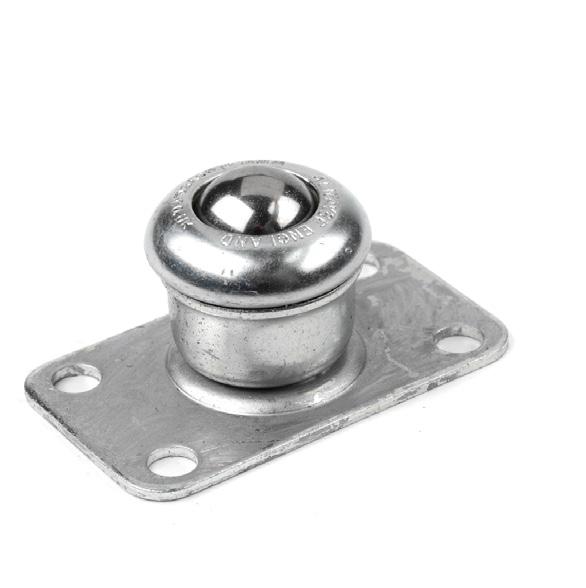

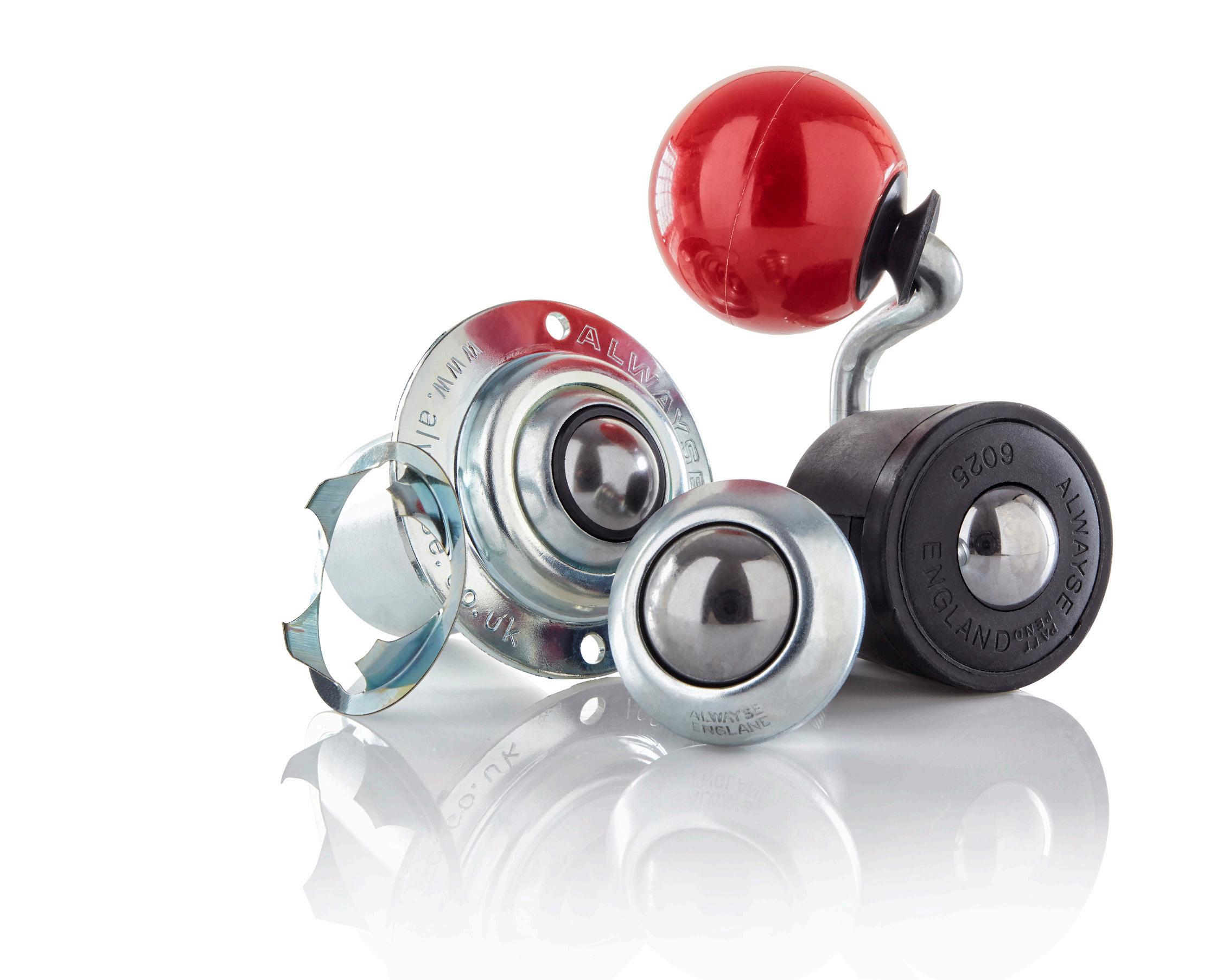

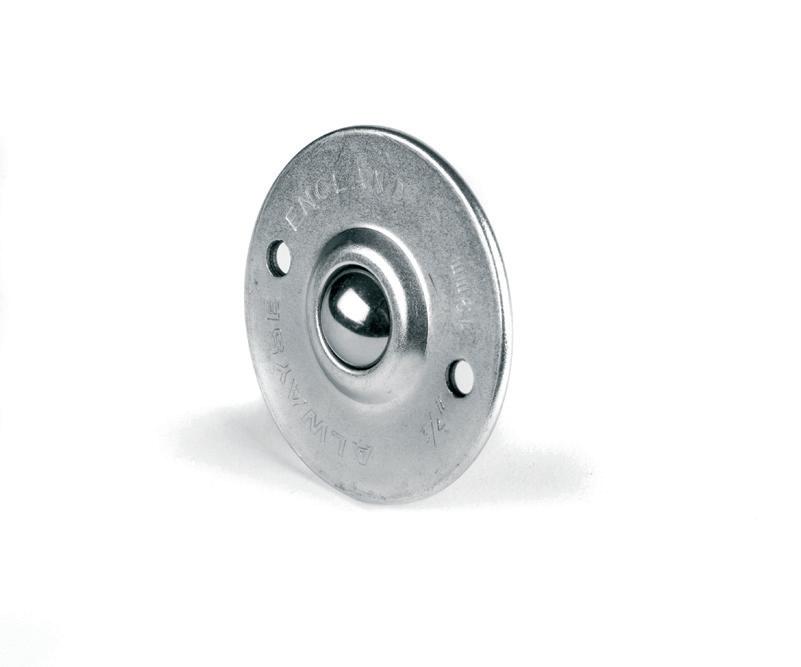

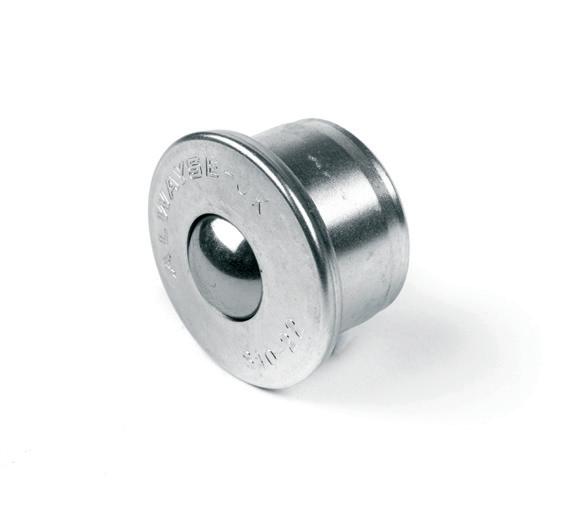

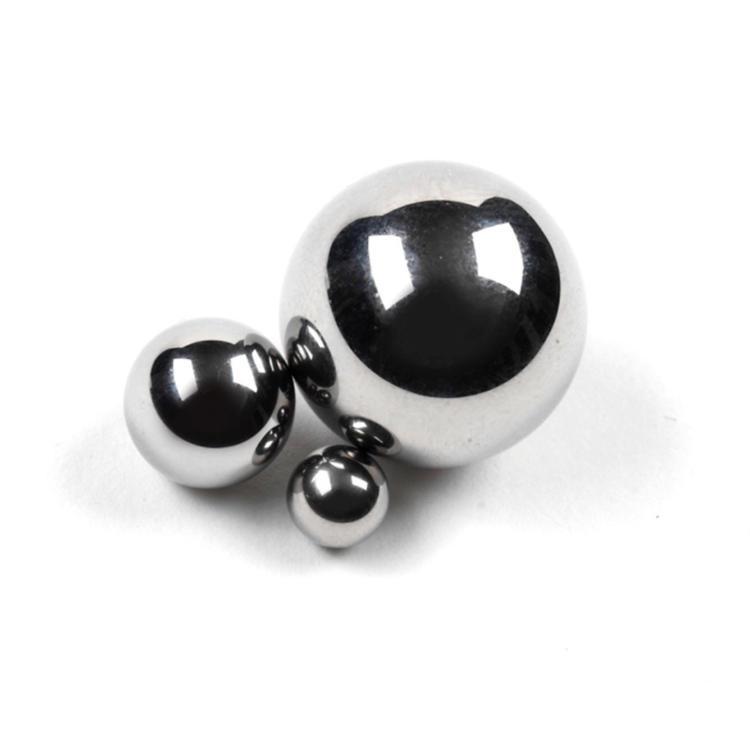

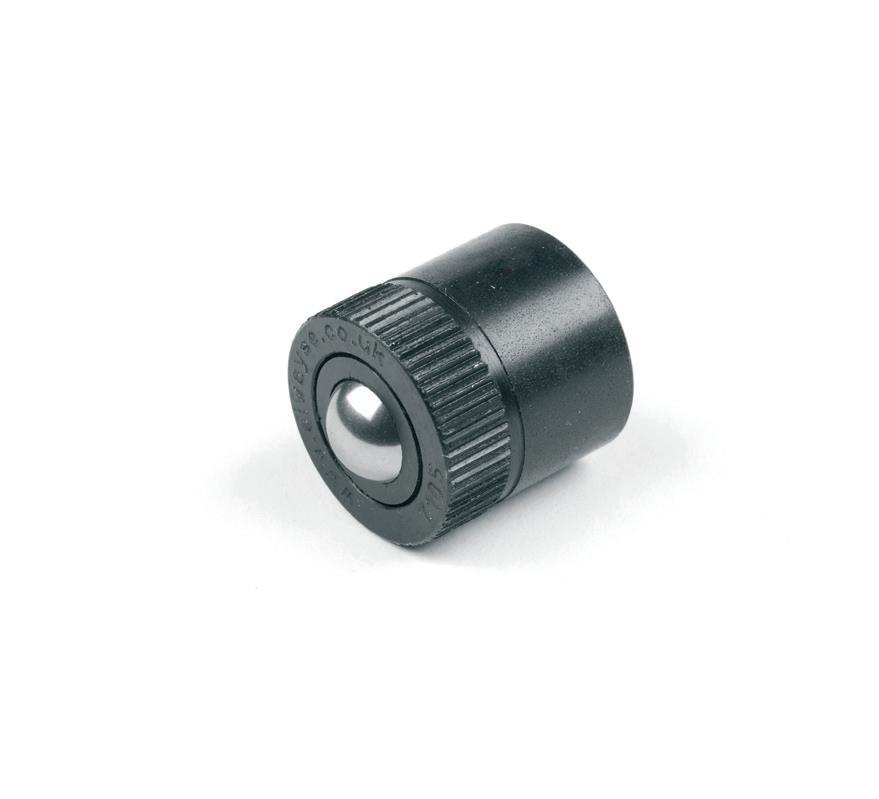

Kulrullar Sid. 34-35

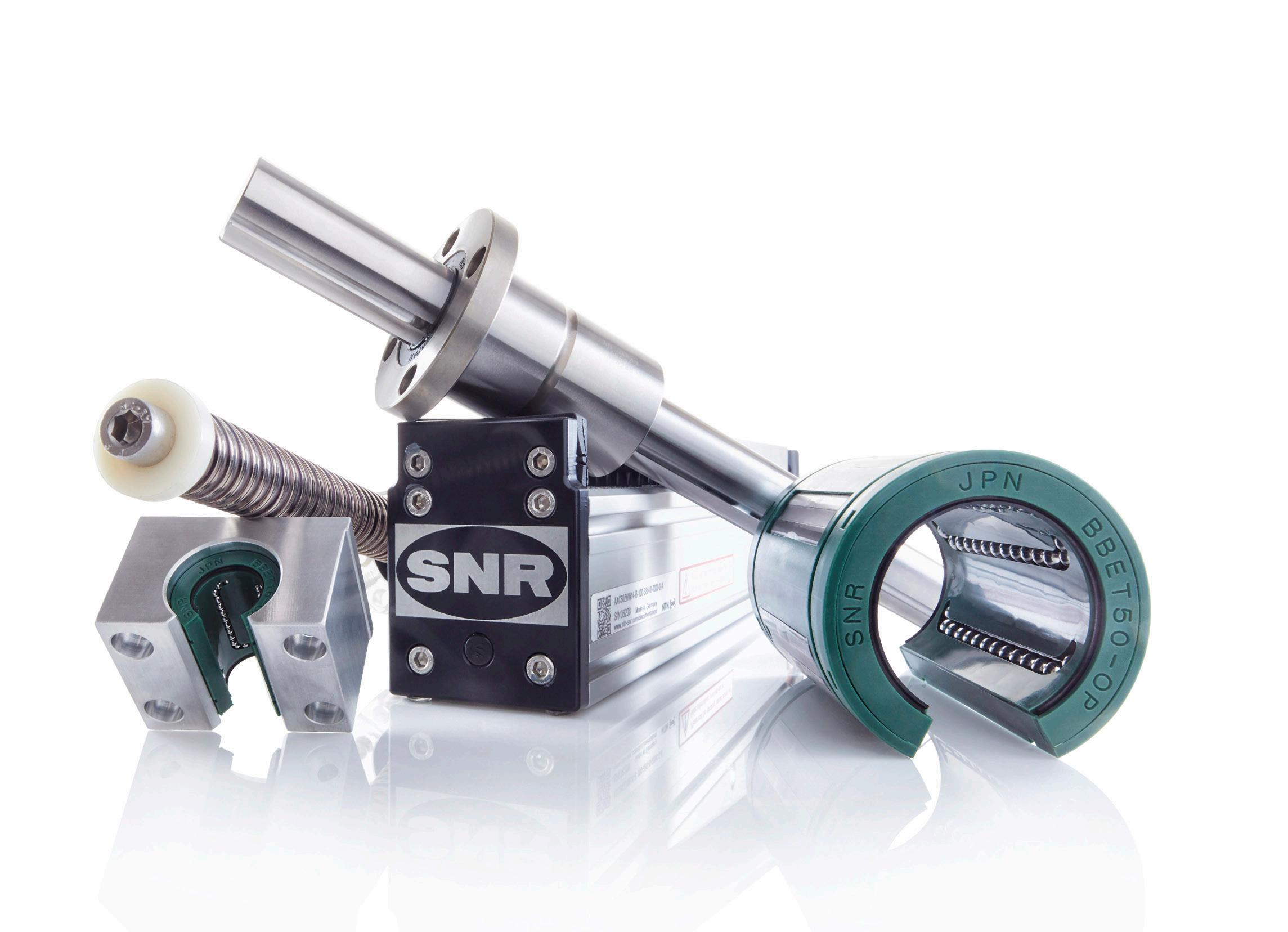

Linjära produkter

Koniska och Cylindriska rullager Sid. 14-15

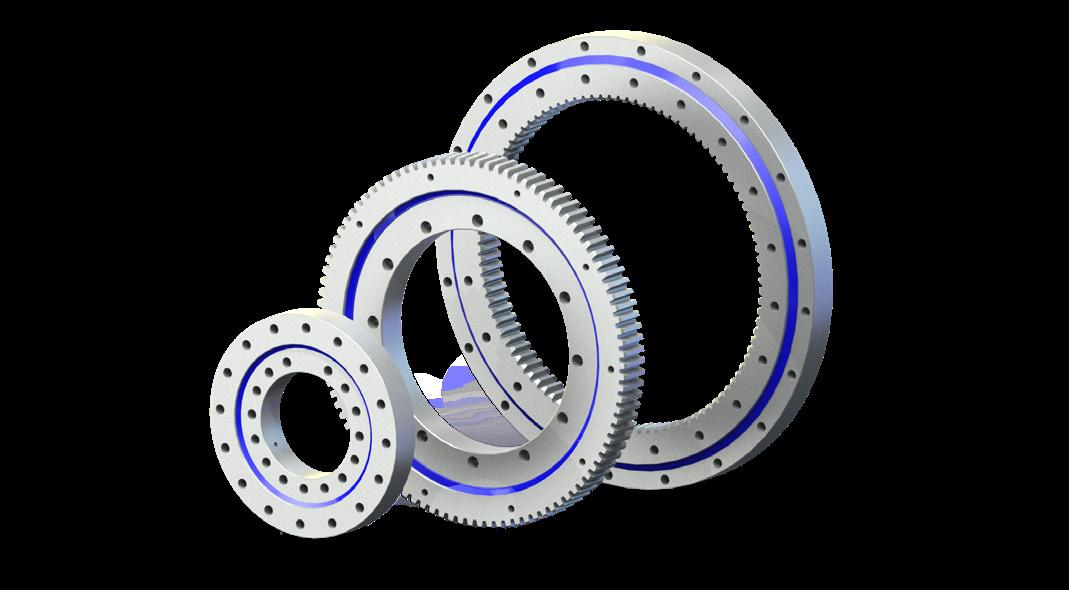

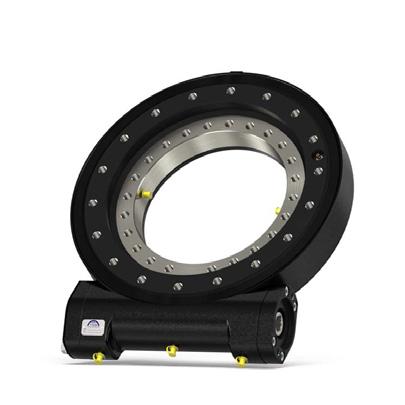

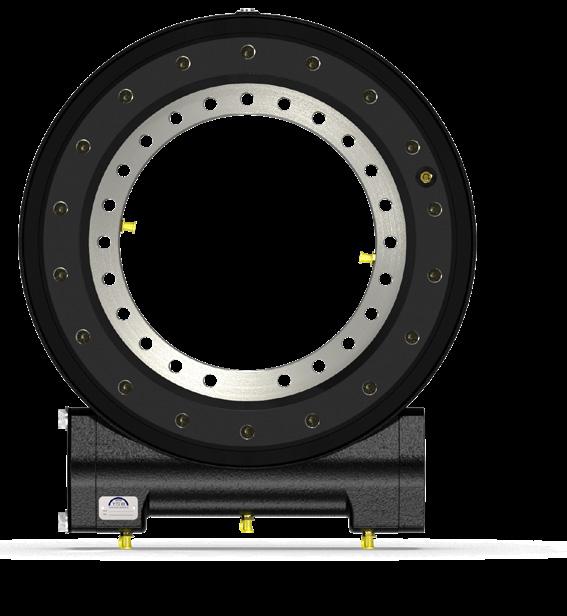

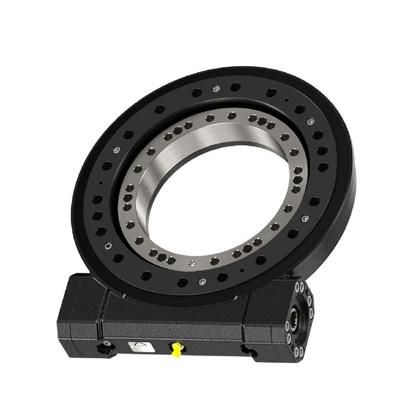

Svängkranslager Sid. 22-23

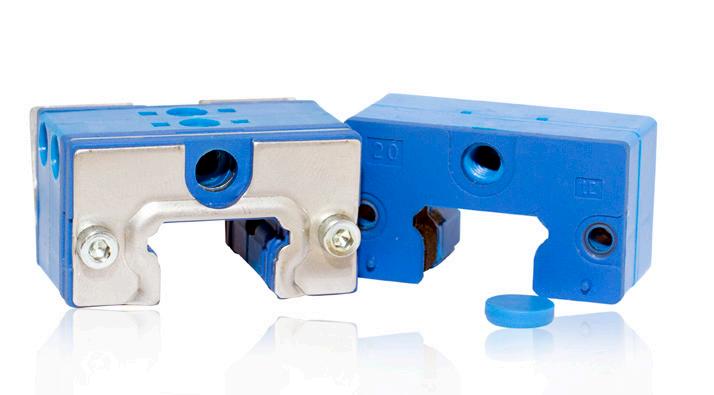

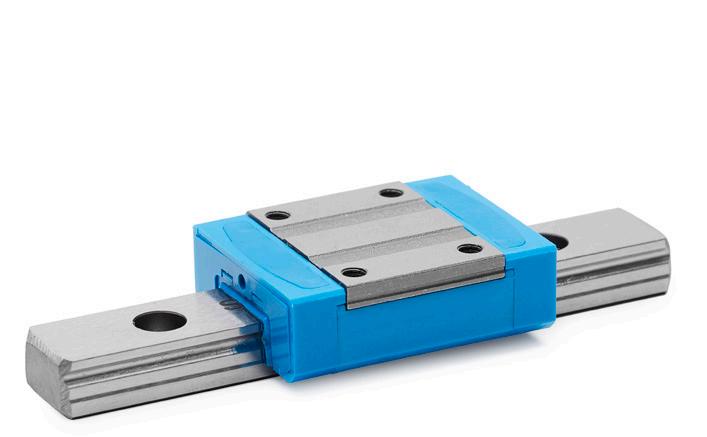

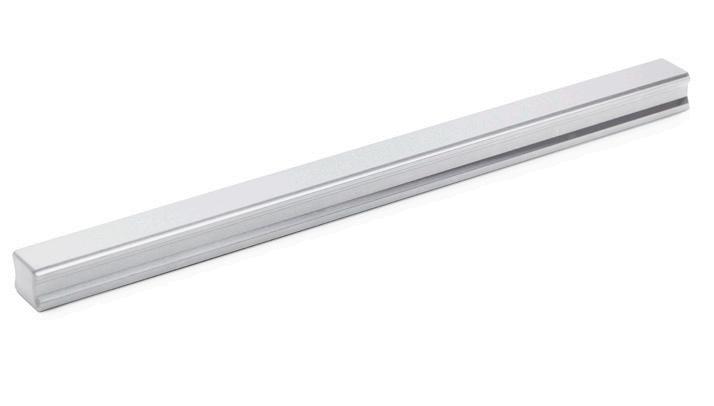

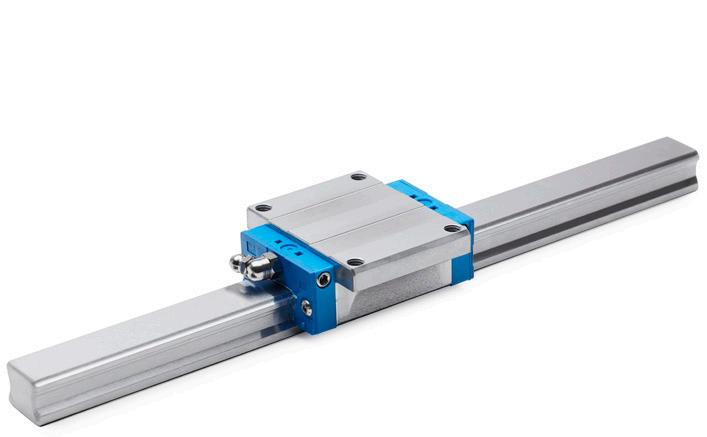

Skenstyrningar Sid. 36-37

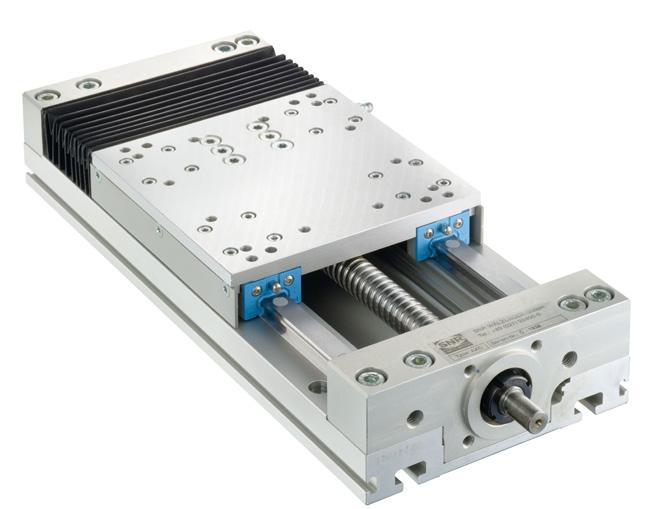

Linjärenheter Sid. 38-39

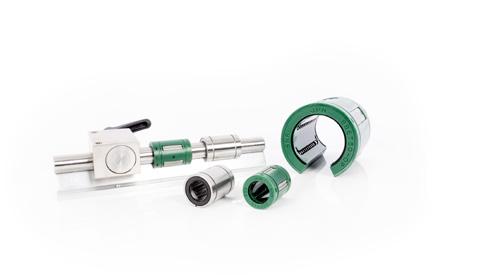

Kulbussningar Sid. 38-39

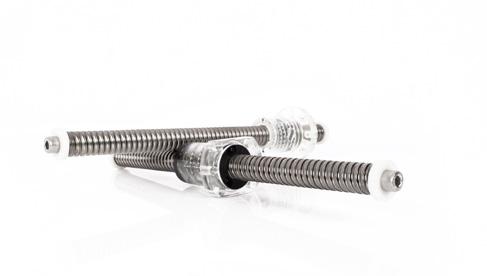

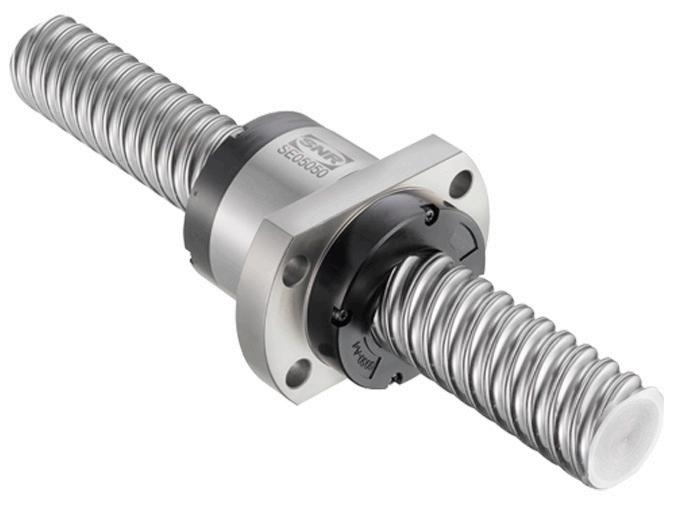

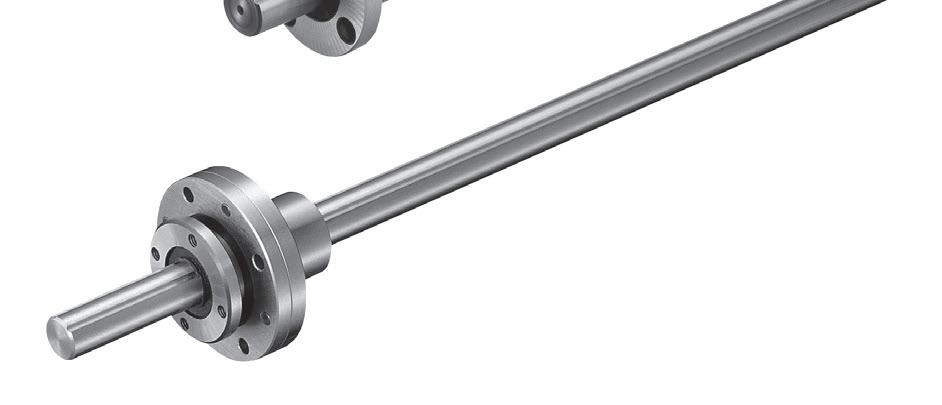

Kulskruv och mutter Sid. 38-39

Tätningar

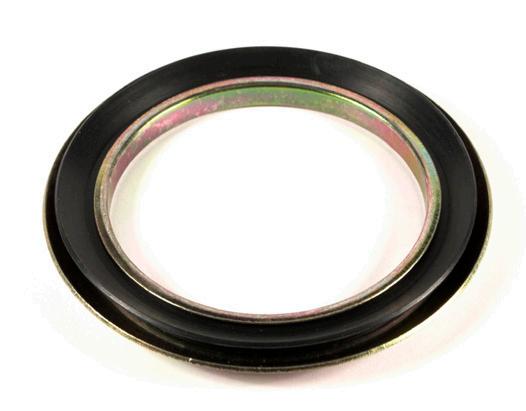

Radialtätningar Sid. 40-41

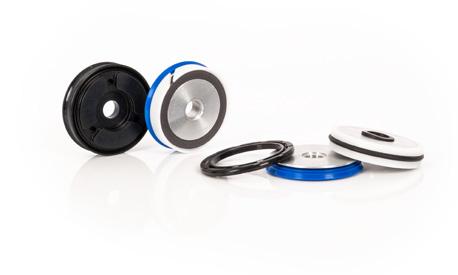

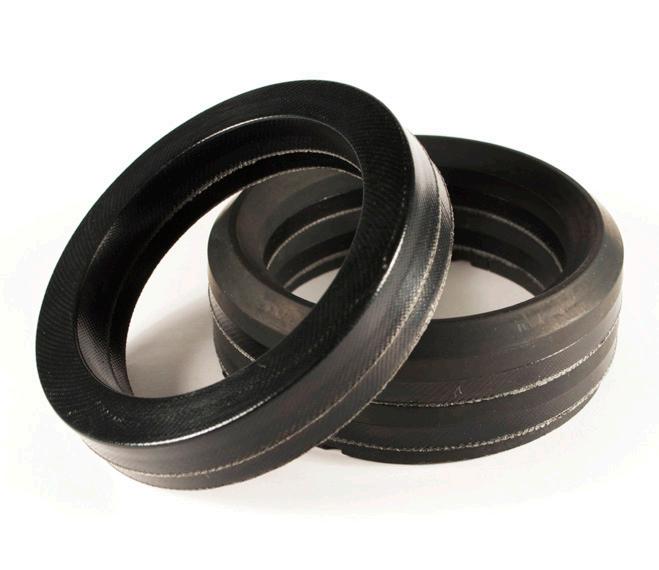

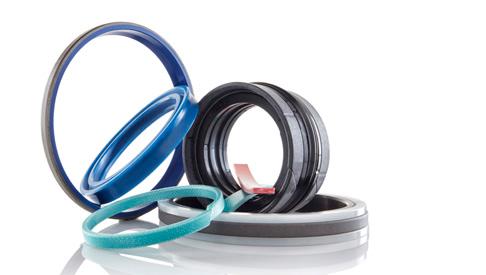

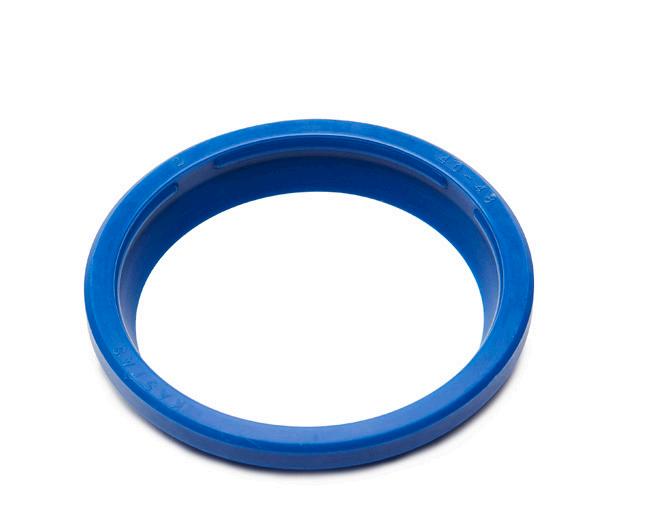

Hydrauliktätningar Sid. 42-43

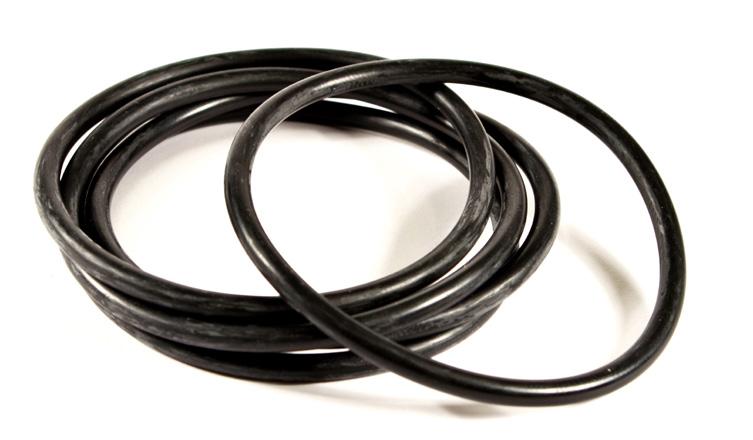

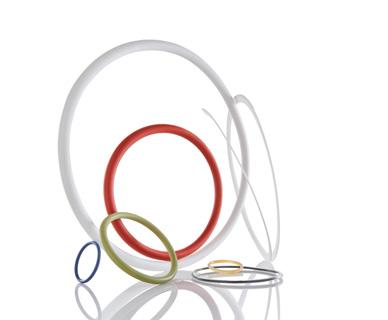

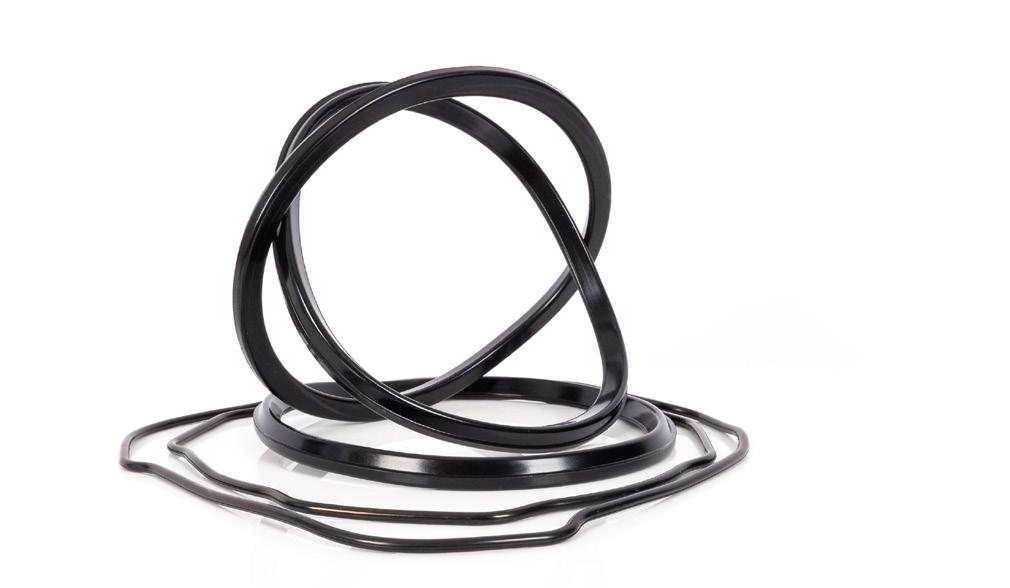

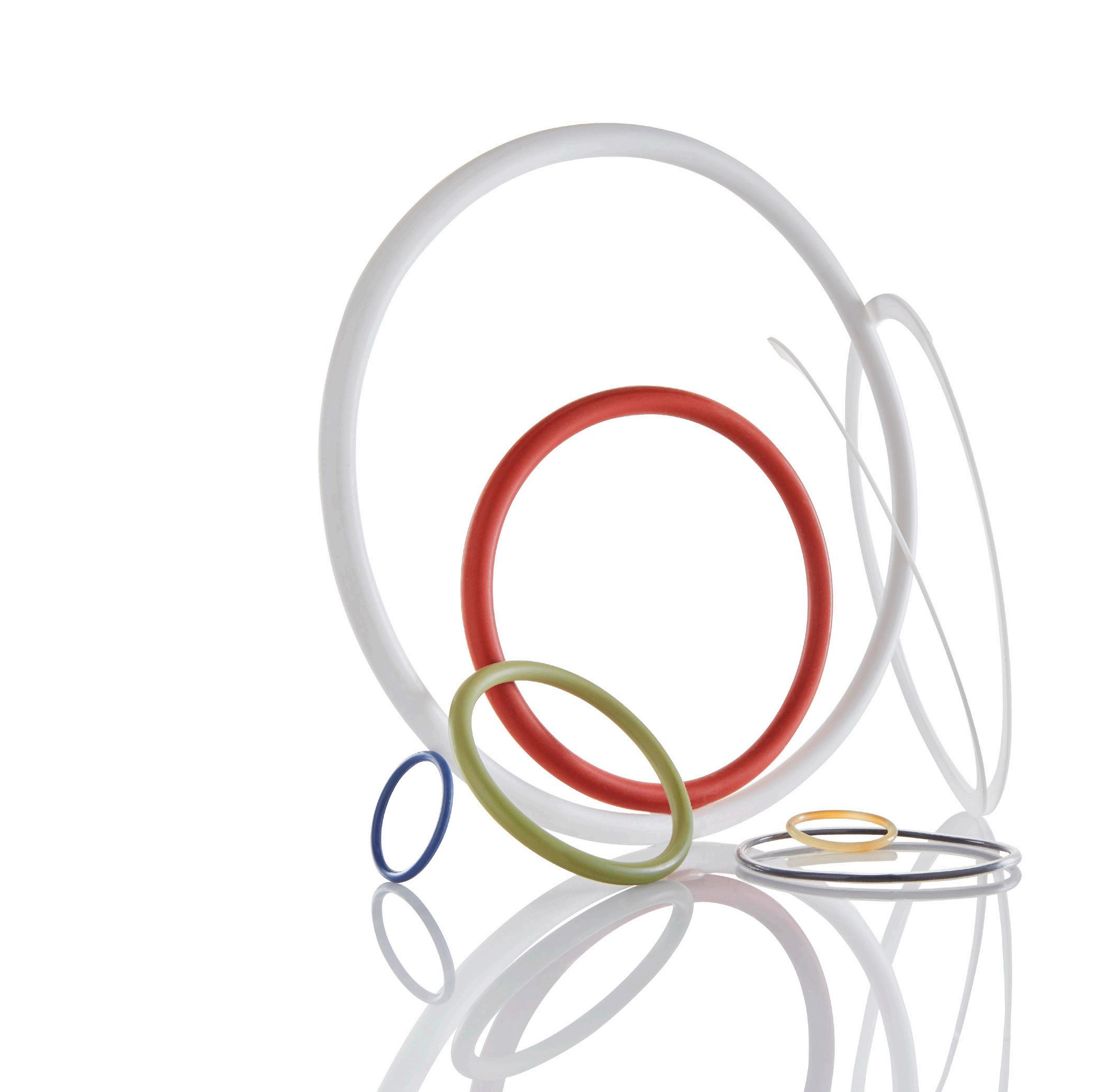

O-ringar Sid. 44-45

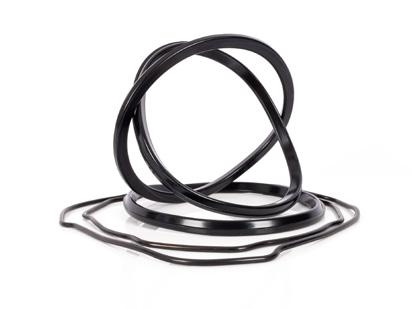

Tekniska tätningar Sid. 44-45

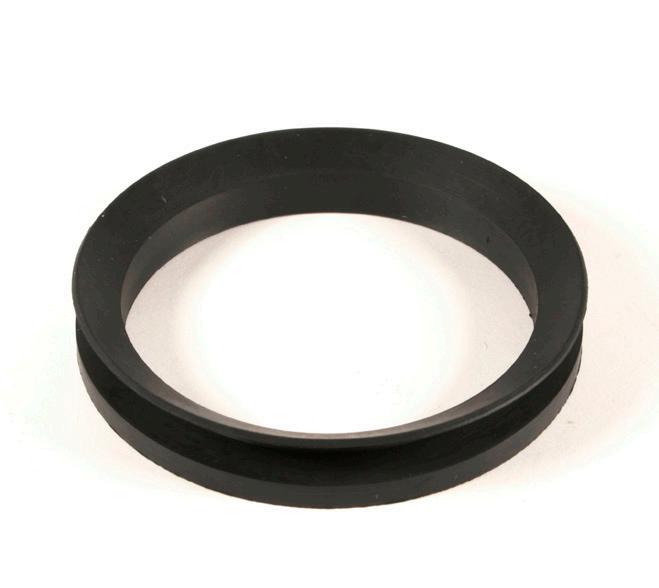

Axialtätningar Sid. 40-41

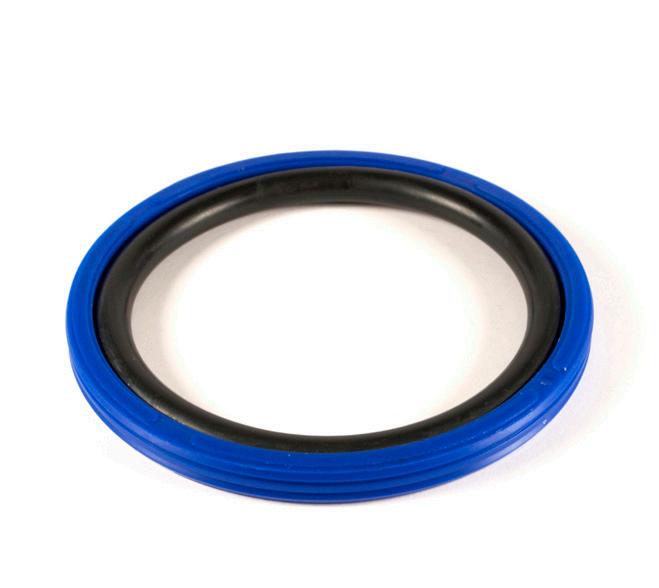

Pneumatiktätningar Sid. 42-43

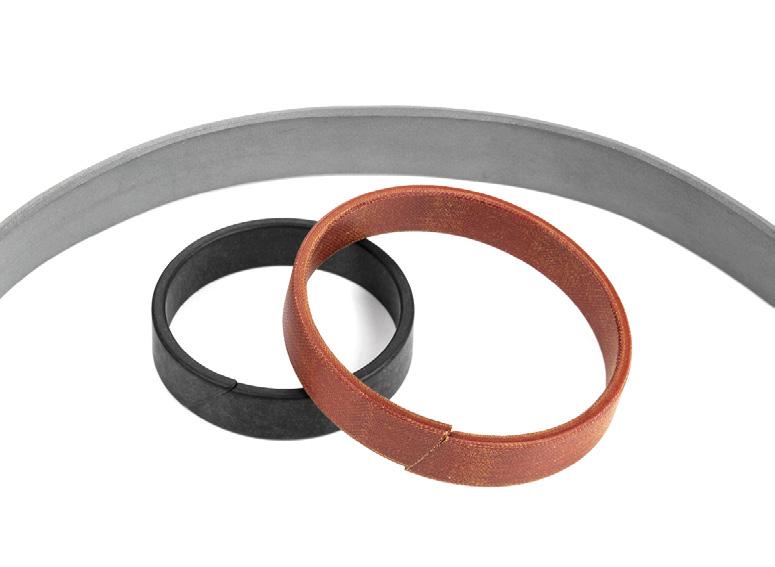

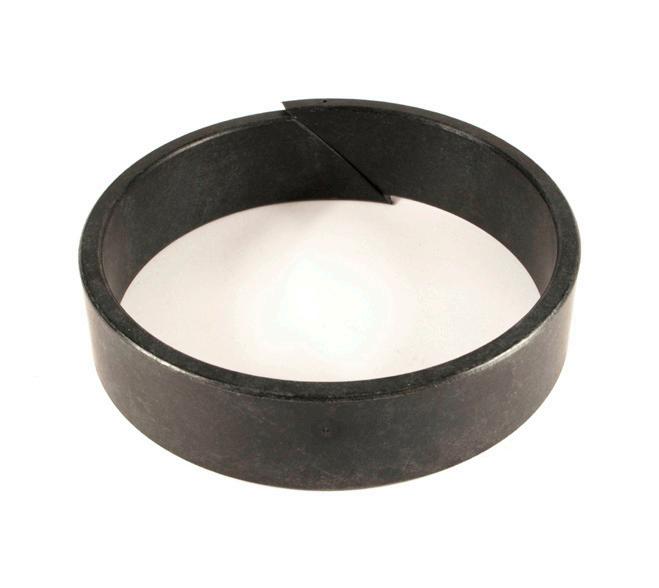

Styrelement Sid. 42-43

Mekaniska glidringstätningar Sid. 40-41

Låselement

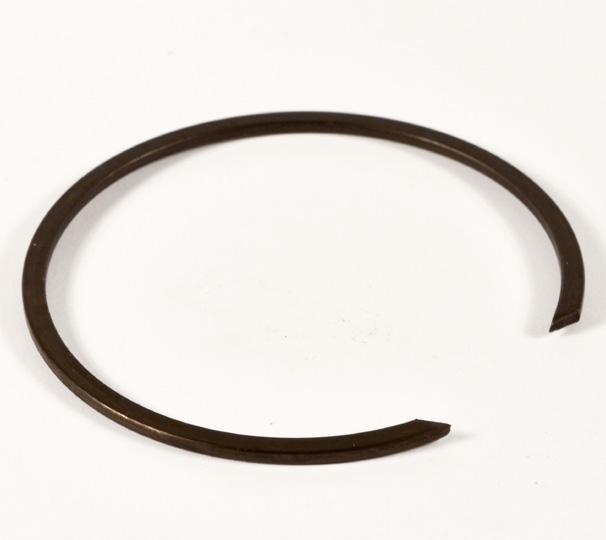

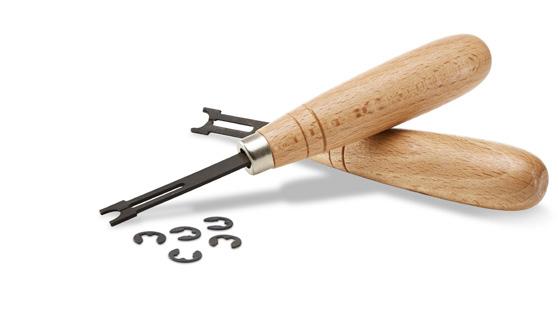

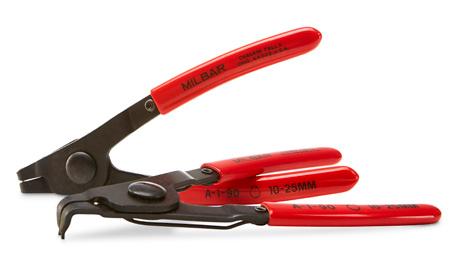

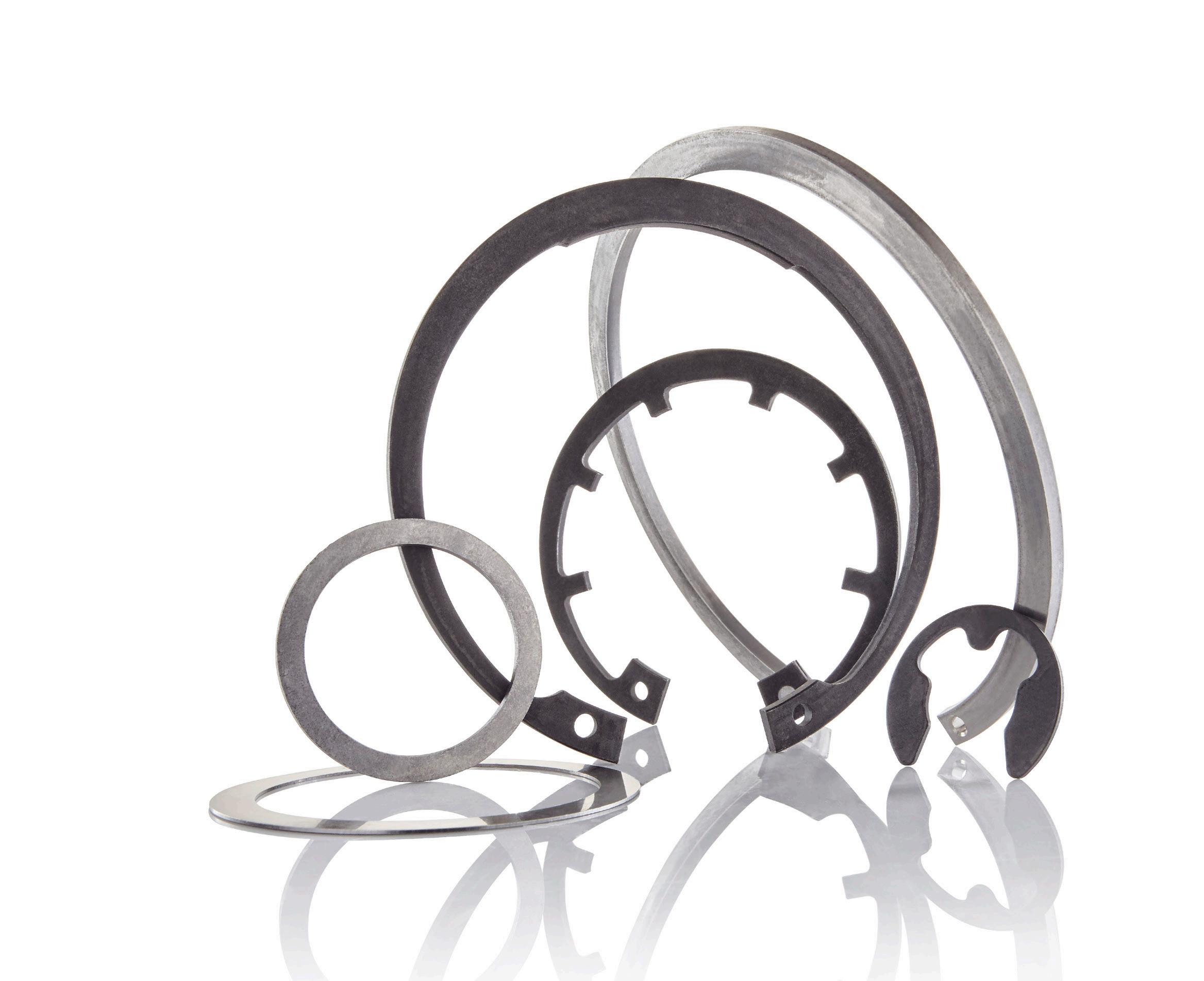

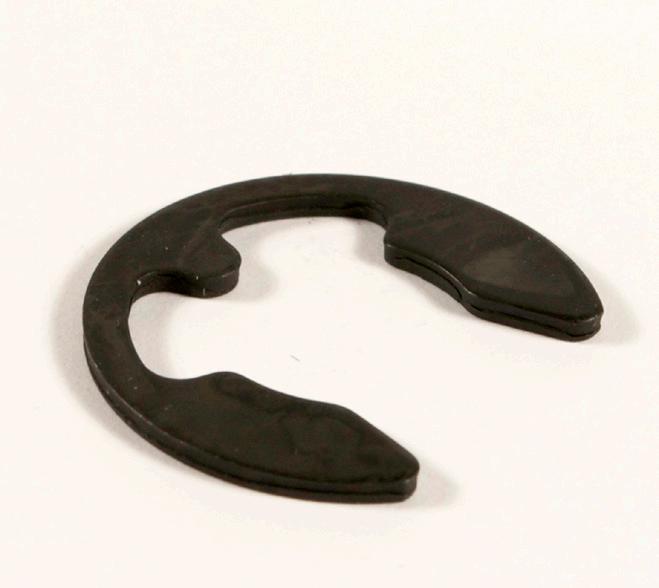

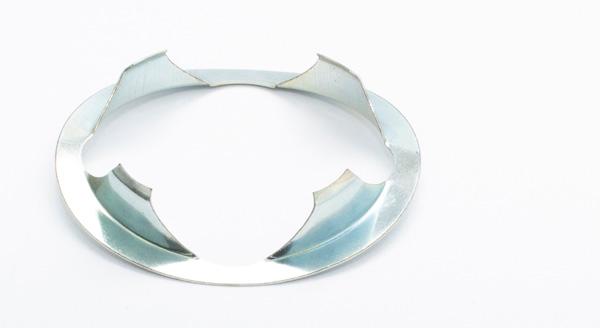

Låsringar Sid. 46-47

Tallriksfjädrar Sid.48-49

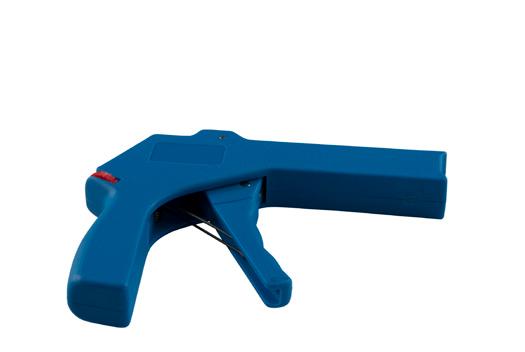

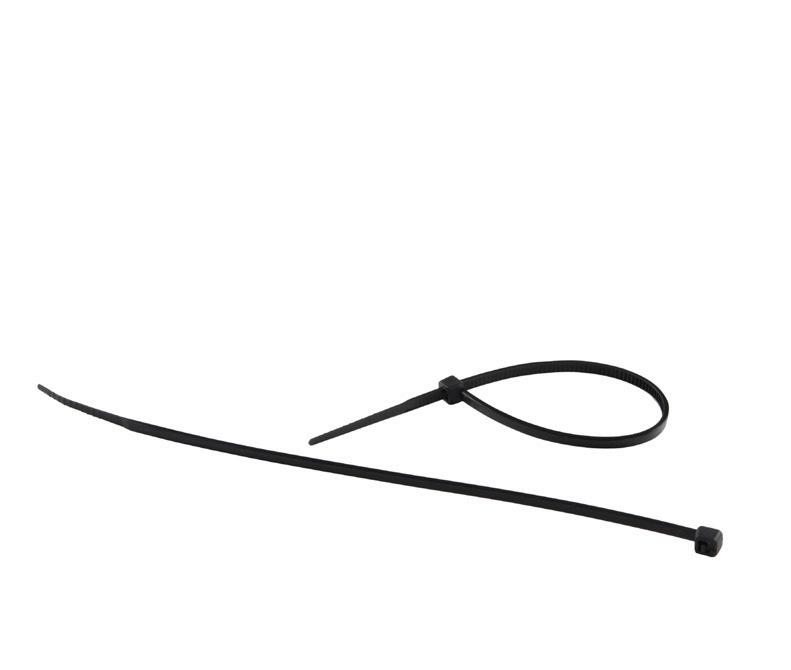

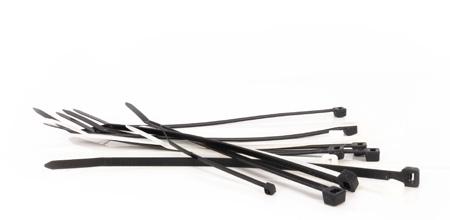

Buntband Sid. 50-51

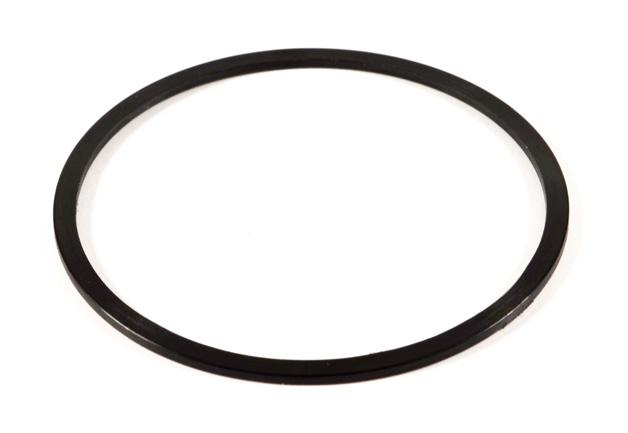

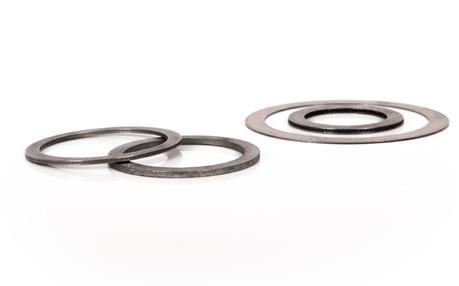

Shims Sid. 46-47

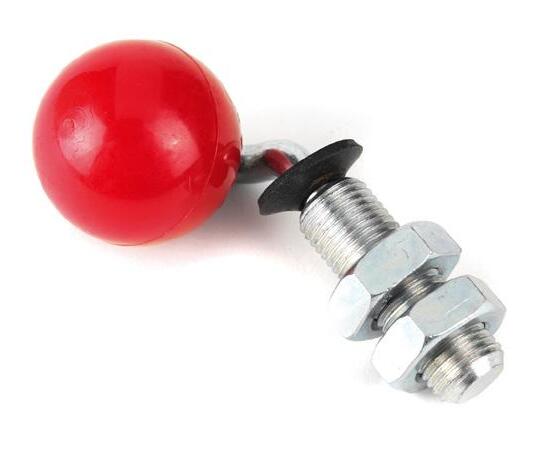

Vibrationsdämpare Sid. 48-49

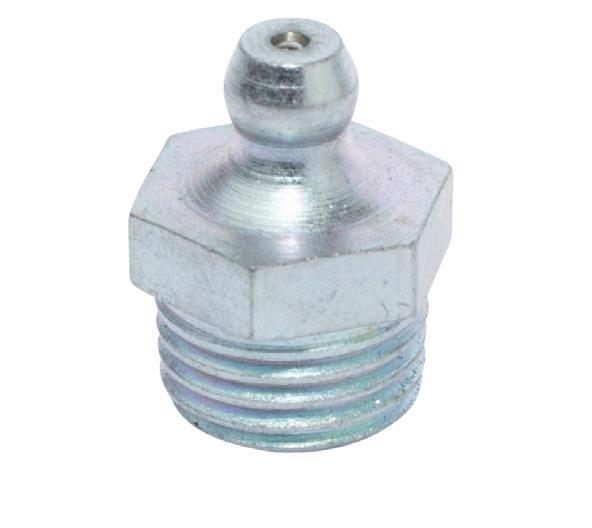

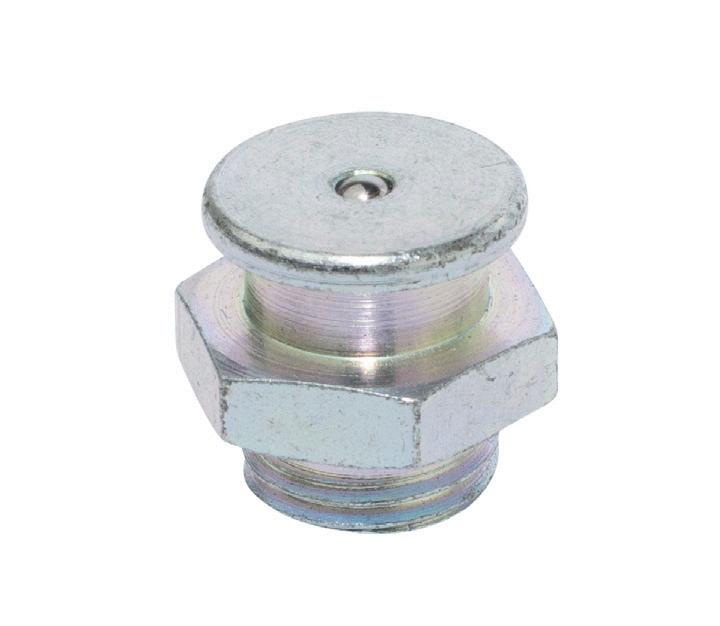

Smörjnipplar Sid. 52-53

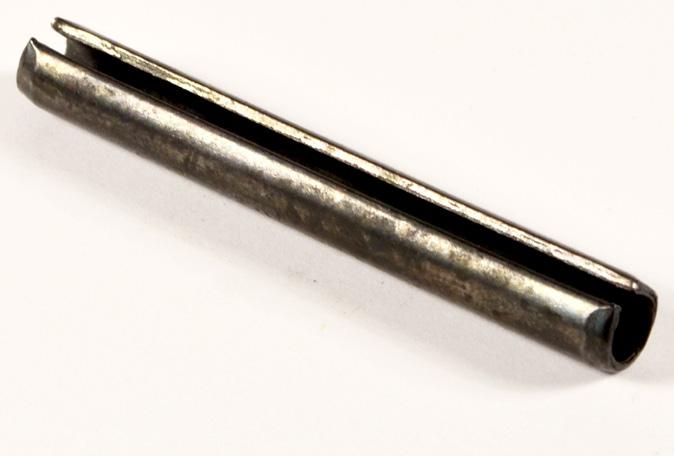

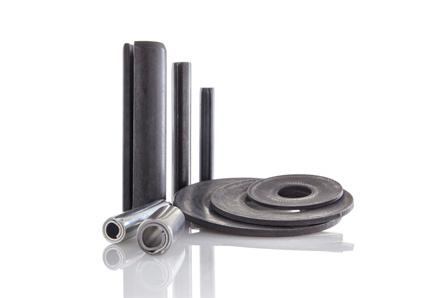

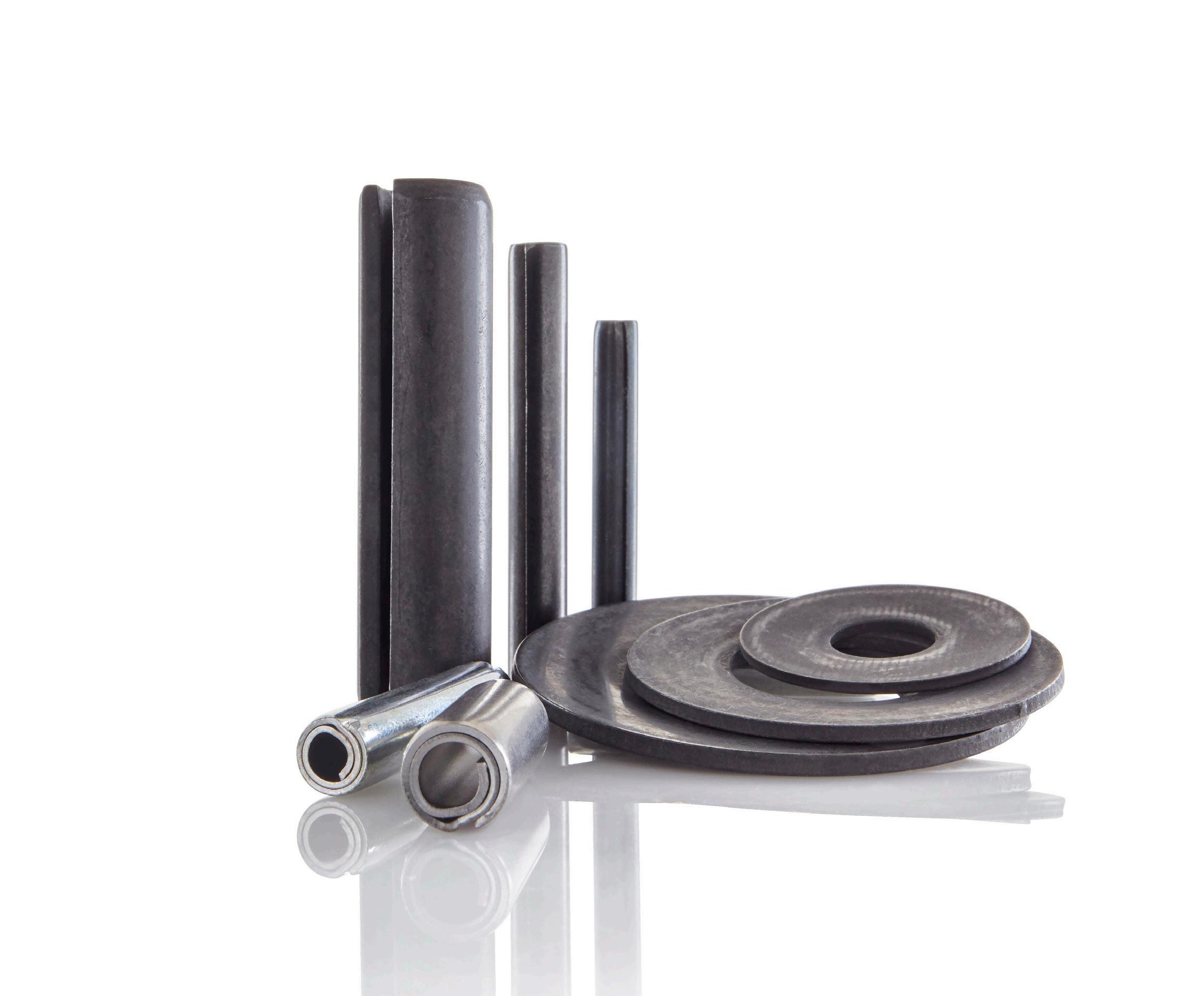

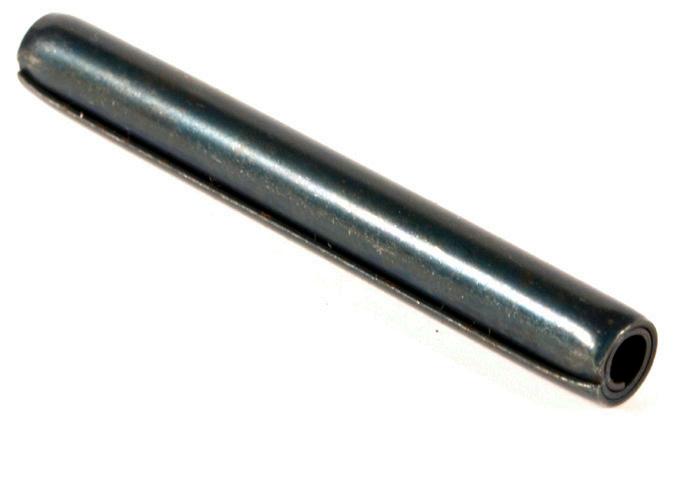

Spännstift Sid. 48-49

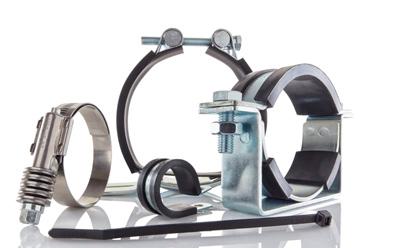

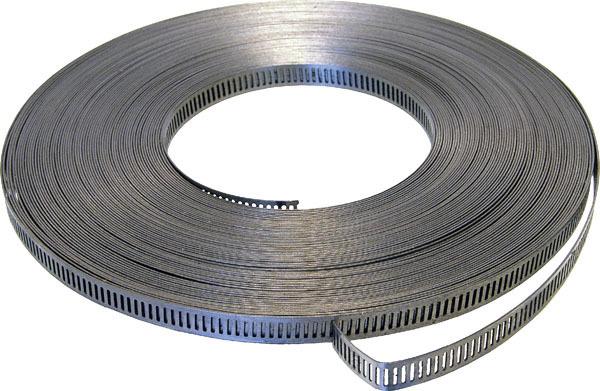

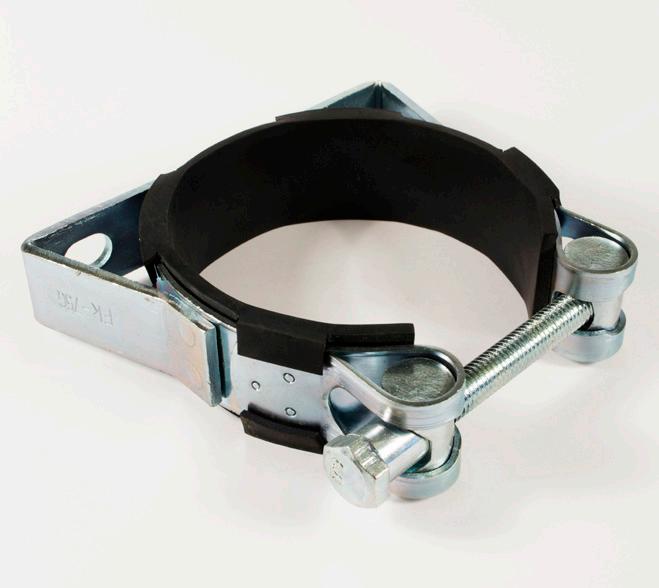

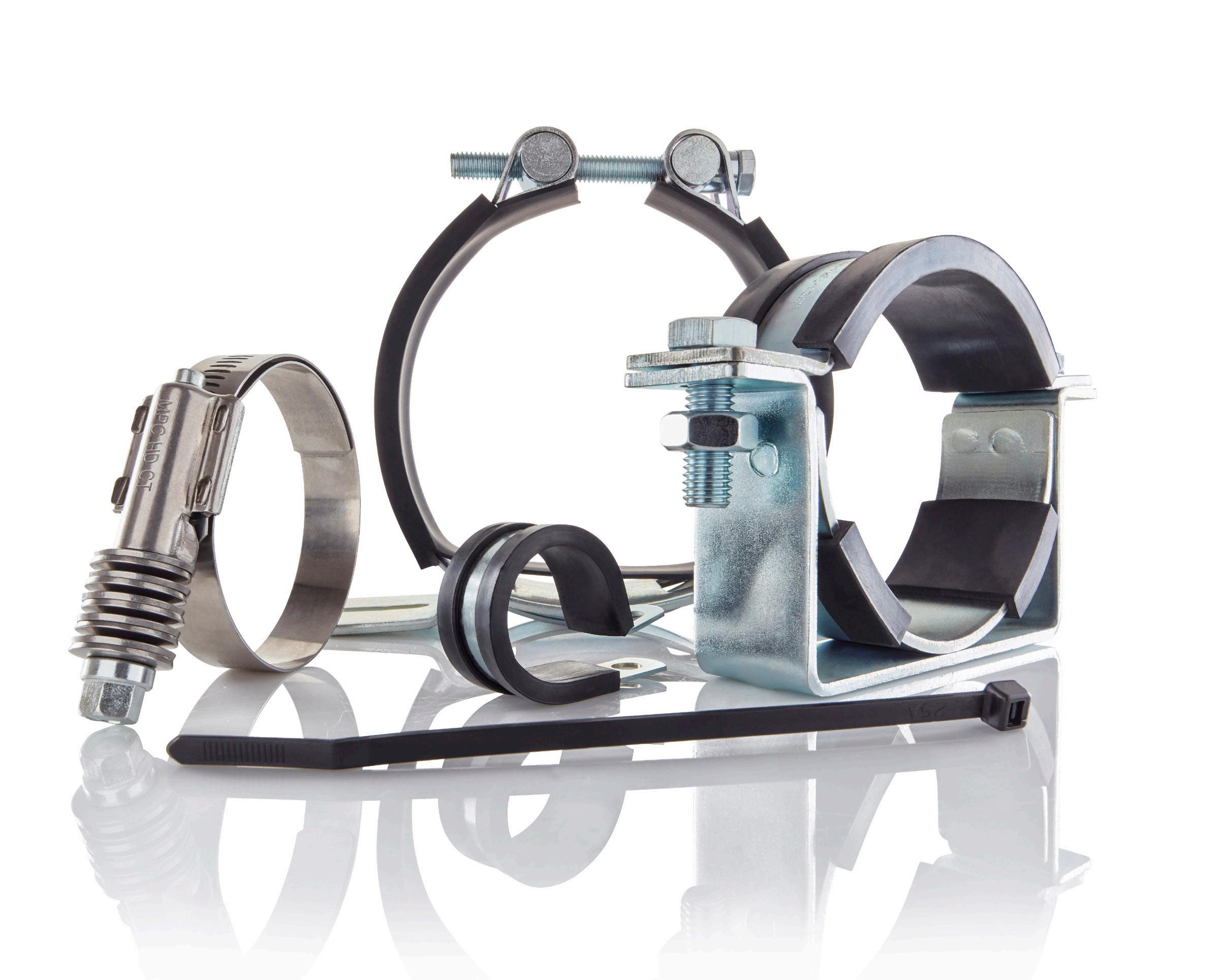

Slangklämmor Sid. 50-51

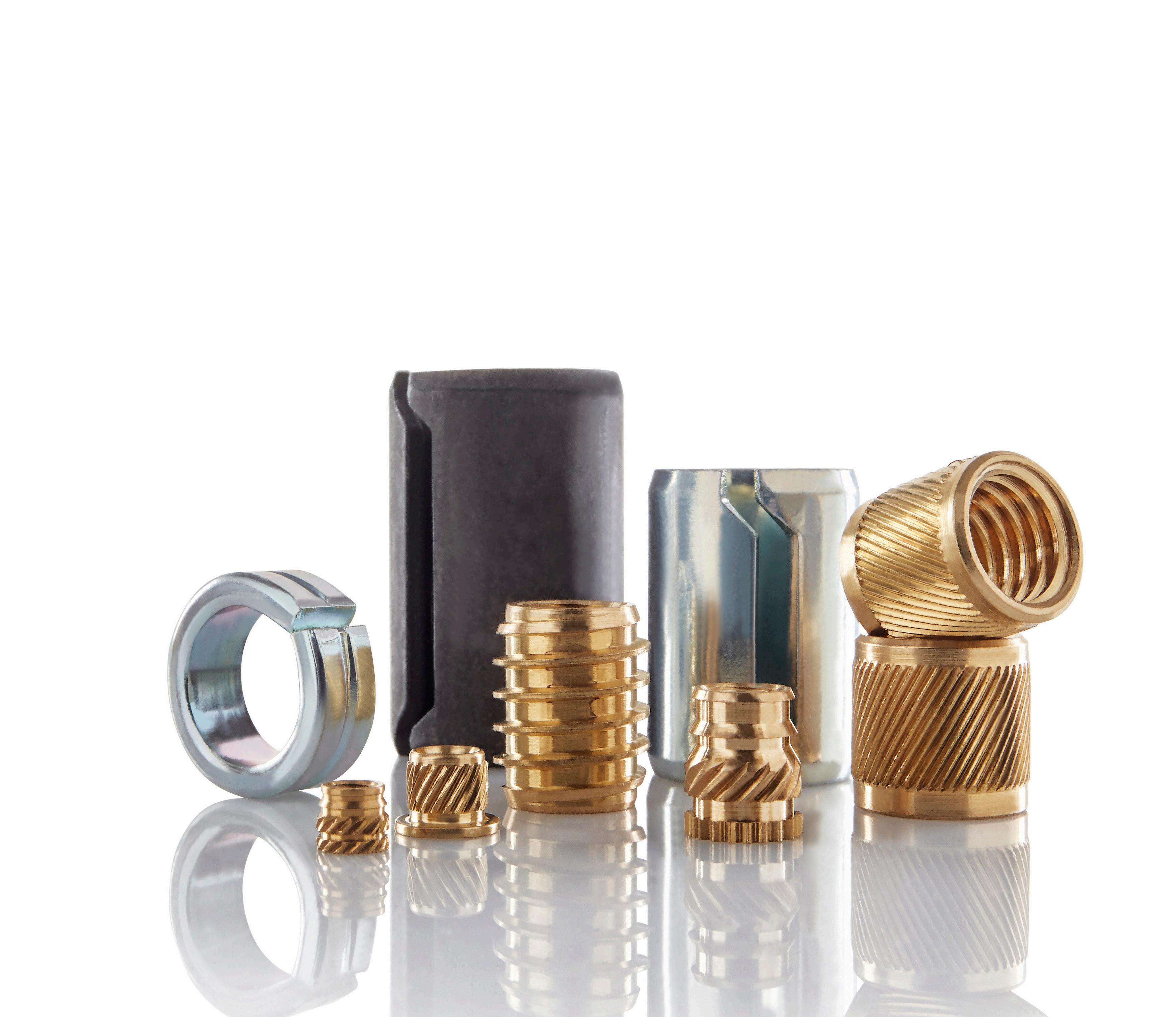

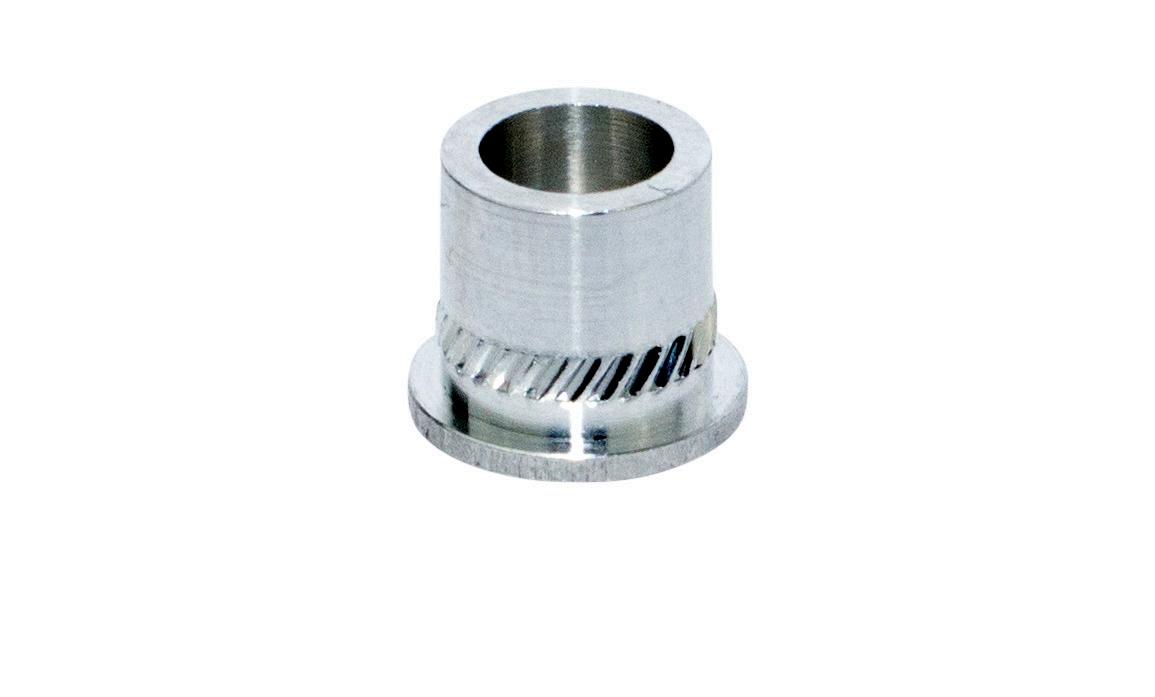

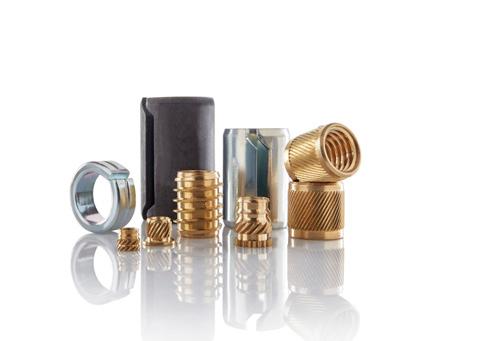

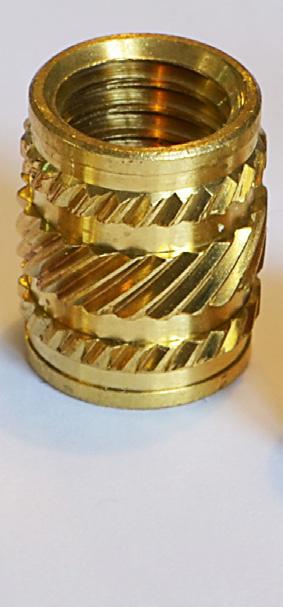

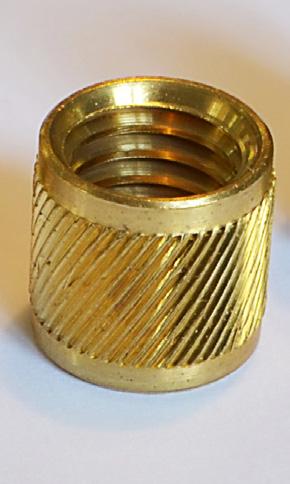

Insatser för plastingjutning Sid. 54-55

Sid. 56-57

lagerapplikationer

Våra tillverkare

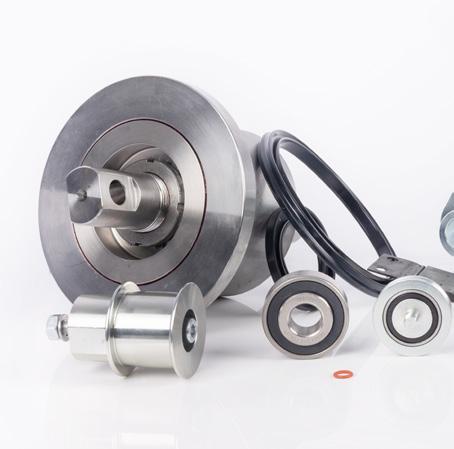

Kundunika lösningar

Ibland är den bästa lösningen en kundunik produkt. Dessa ersätter i många fall sammansatta produkter som kunden själv tidigare monterat. Med specialkomponenter effektiviseras kundens produktion samtidigt som logistiken rationaliseras.

Många av våra kunders produkter arbetas fram genom ett nära samarbete mellan kund och oss. Det är därför viktigt att vi kommer in i ett tidigt skede för att tillsammans kunna erbjuda rätt lösning till varje kundunik applikation. Genom vår vidareförädling med förmontering av flera produkter till din applikation uppnås fördelar form av reducerade hanterings- och monteringskostnader och därmed ökad produktionseffektivitet.

7komponenter 5tillverkare1leverantör

Du får:

• Snabbare och enklare orderhantering tack vare färre leverantörer

• Optimerad produktionsplanering och logistik

• Snabbare och enklare montering

• Lägre totalkostnad

Anpassade produkter

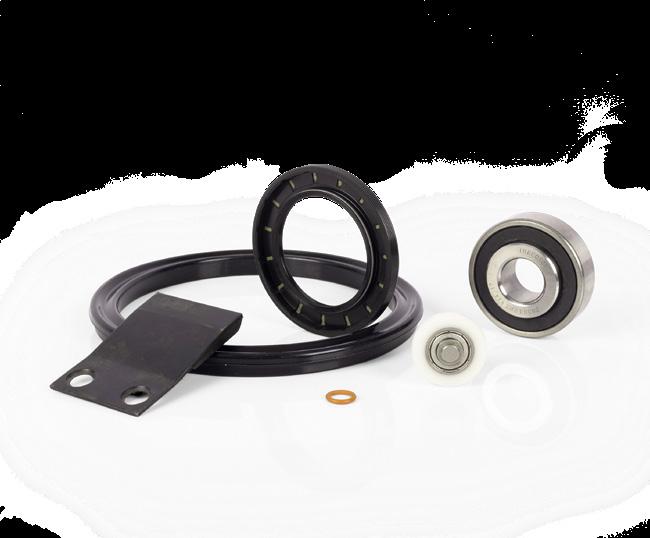

Packningssatser & förädling

Exempel på hur vi kan göra anpassningar:

• Modifierade inbyggnadsmått, förspänning och design

• Förlängd innerring på lager

• Plastbelagda lager

• Coatade produkter

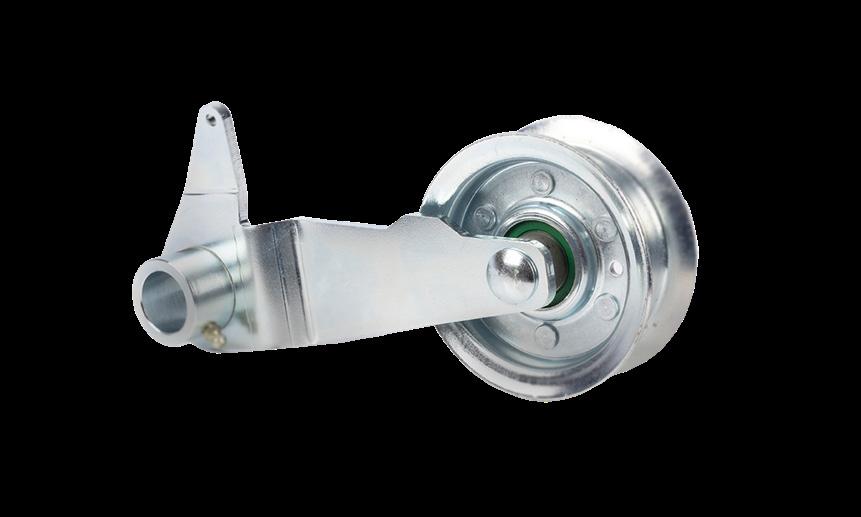

Sammansatta produkter

Förenklad logistik

• Konsoliderad leverantörskedja

• Enklare montering

• Anpassad paketering

• Skräddarsydda etiketter

Effektiv och hållbar produktion

• Kostnadsbesparande

• Förenklat inköp

• Kvalitetssäkring av enskilda detaljer

• Kvalitetssäkring av helheten

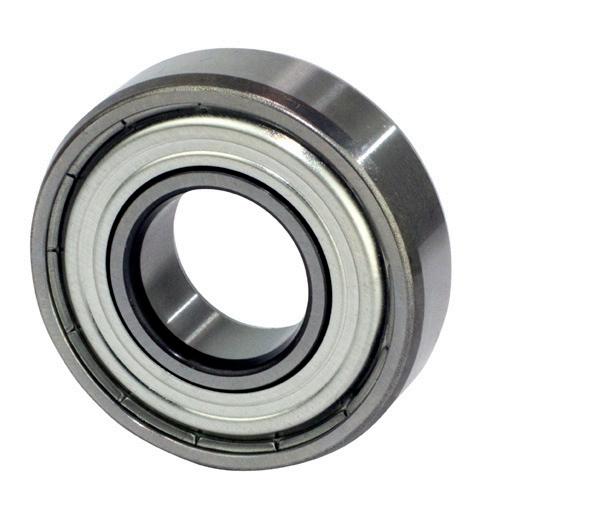

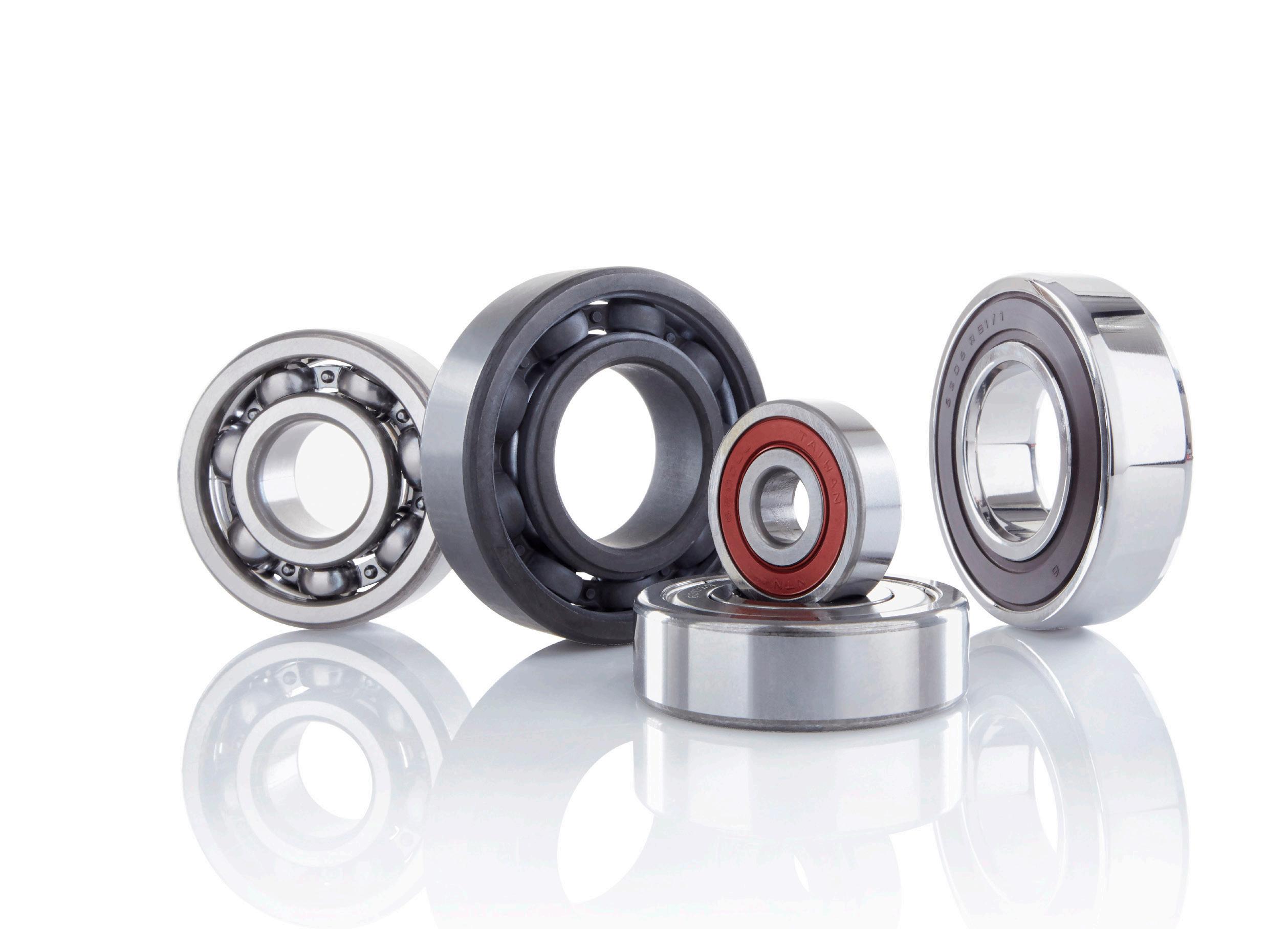

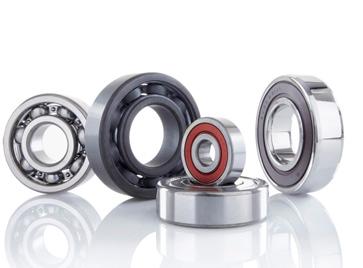

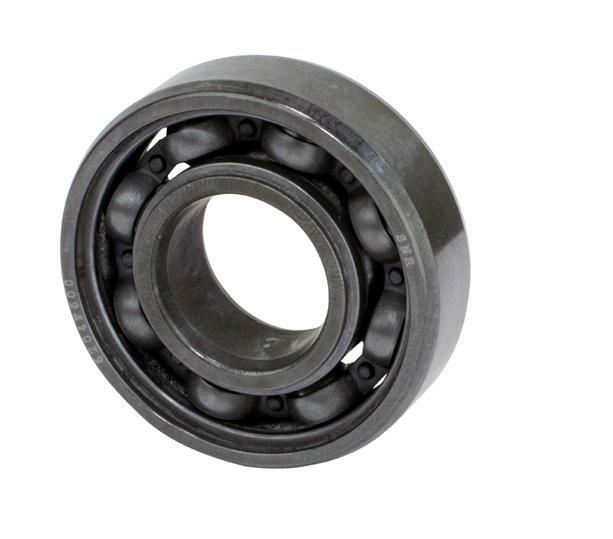

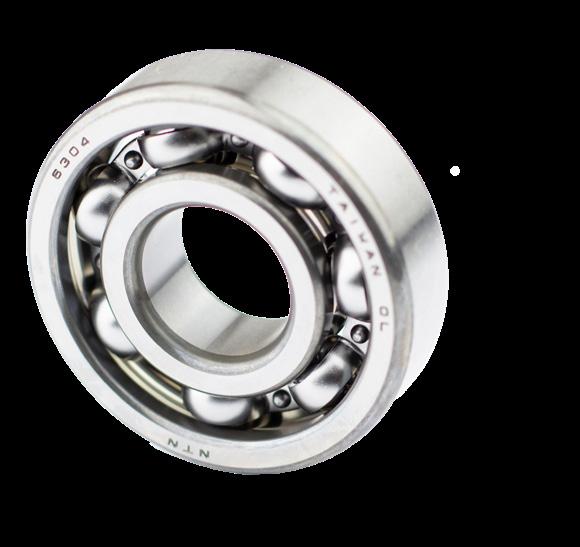

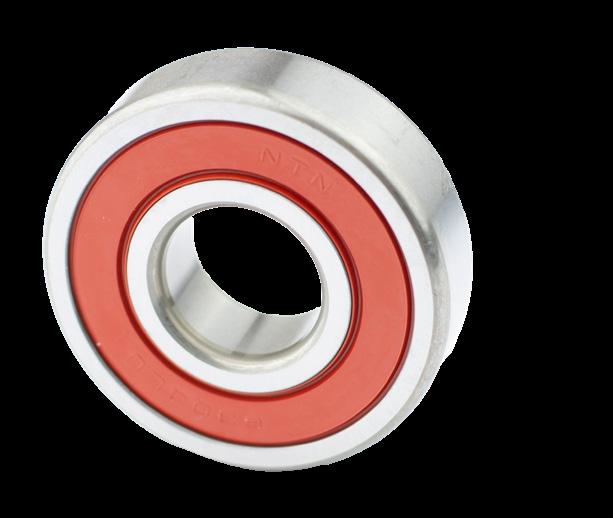

Spårkullager

Spårkullager är robusta, mångsidiga och tystgående. Spårkullager kan arbeta vid höga varvtal och klarar förutom radiell last även en viss axialbelastning samt är lätta att montera.

Enradiga lager finns även med effektiva tätningar, de är då engångssmorda och under normalförhållande helt underhållsfria. Enradiga lager med ifyllningsspår och tvåradiga lager tål högre radiella belastningar.

• Brett användningsområde

• Klarar höga varvtal

• Öppna och tätade

• Robusta och tystgående

• Självsammanhållande

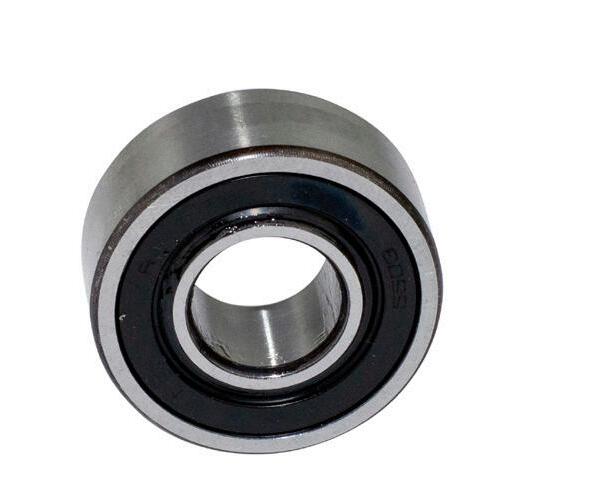

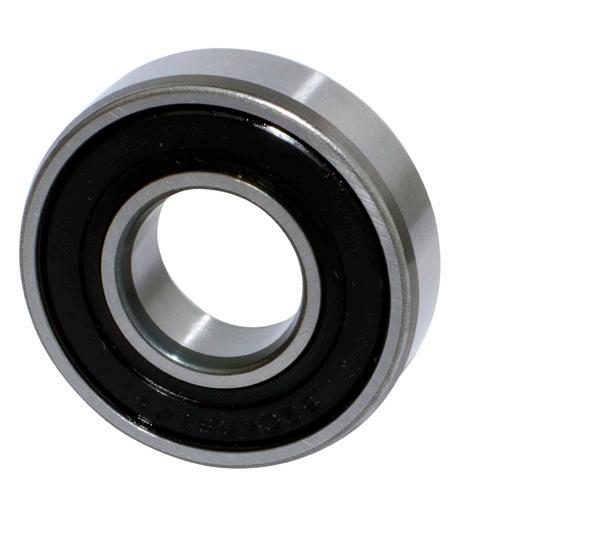

Spårkullager tätade

• Brett användningsområde

• Klarar höga varvtal

• LLU-LLB-ZZ

• Robusta och tystgående

Spårkullager öppna

• Brett användningsområde

• Klarar höga varvtal

• Robusta och tystgående

Topline HVZZ

• Lager för högre hastigheter

• Tillverkas med P6 tolerans och P5 löpnoggrannhetstolerans

• Reducerad energiåtgång

• C3 Internglapp

Topline HT200

• Optimerat spårkullager för temperaturer upp till +200°C

• Kemikaliebeständig vitontätning

• Finns med plåttätning HT200ZZ

Topline LT

• Optimerat spårkullager för temperaturer ner till -60°C

• Levereras med smörjmedel som är anpassat för kall och fuktig miljö

• NBR Gummitätad

• Finns med plåttätning LTZZ

• C3 Internglapp

Topline F600

• Spårkullager för extrema temperaturer upp till +350°C

• Optimerad lagerlösning för ugnar

• C5 Internglapp

• Otätat

Topline FT150

• Spårkullager för temperaturer upp till +150°C

• Klarar höga varvtal

• Vitontätat

• Finns med plåttätningar FT150ZZ

• C3 Internglapp

Topline F604

• Spårkullager för extrema temperaturer upp till +350°C

• Optimerad lagerlösning för ugnar

• Plåttätad

• C5 Internglapp

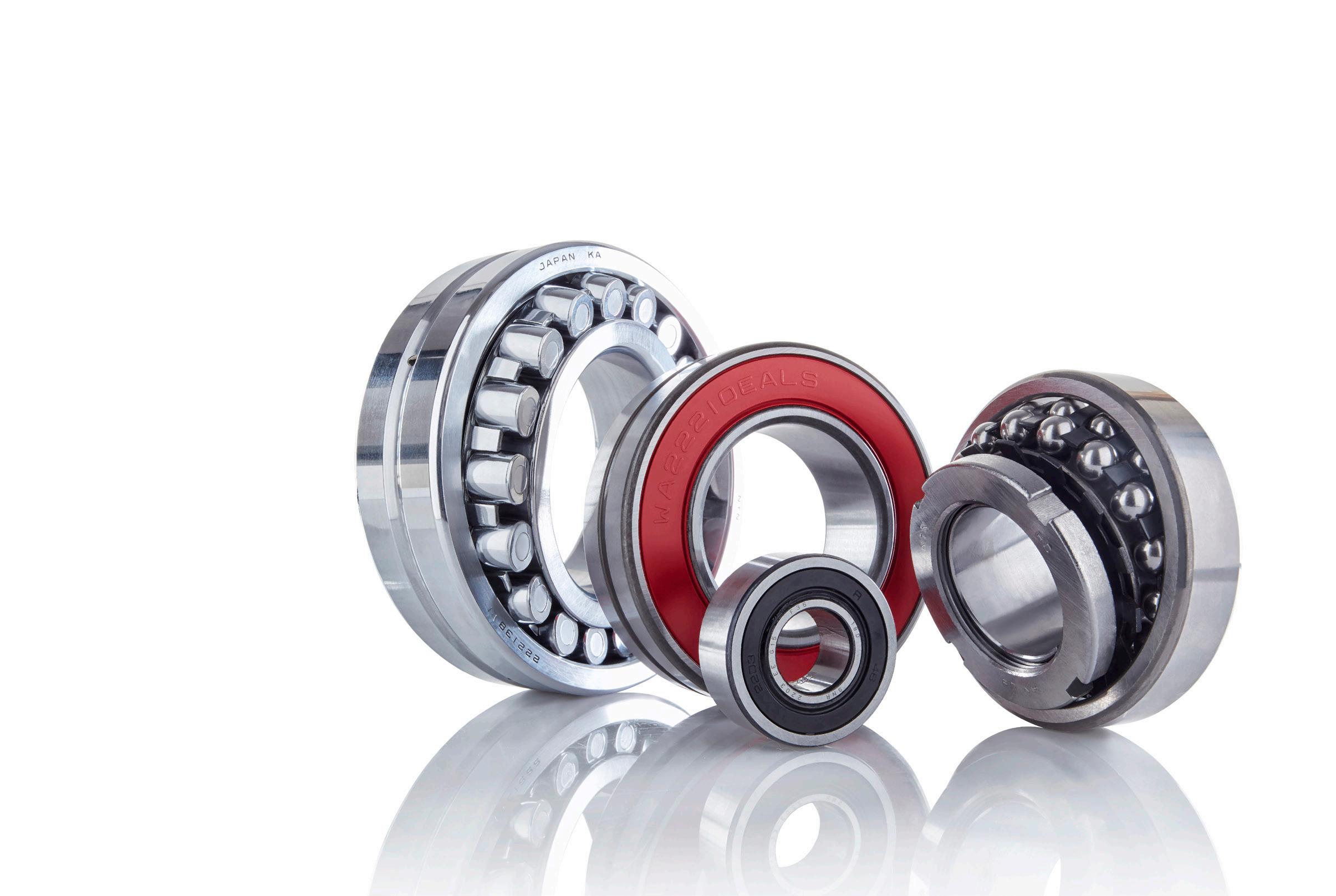

Sfäriska lager

Genom NTN erbjuder Internordic sfäriska rullager i ULTAGE-serien. Lagren, som tillverkas i Europa, är en vidareutveckling med förbättrade egenskaper så som hastighet, livslängd, lägre friktion och arbetstemperatur. De har upp till 18% högre bärighet och upp till 75% längre livslängd, vilket gör att du som kund får ett bättre alternativ.

Med en högre hastighet når man fler applikationer. Lagren tillåter ±0,5° snedställning utan försämrad bärighet och vid lägre laster ännu större snedställning. Med metallhållare kan lagret arbeta från -60°C – 200°C, dock ska lämpligt smörjmedel användas. Stabiliserad värmebehandling möjliggör detta breda temperaturområde.

För tuffa applikationer, såsom hög hastighet, chocklaster och föroreningar väljer man en mässingshållare. Den minskar friktionen och genom sin konstruktion minskar resonansen samtidigt som man får förbättrad lastfördelning genom lagret.

Sfäriska rullager finns med koniskt axelhål, dessa monteras med passande klämhylsa. Som standard tillverkas sfäriska rullager med smörjhål i ytterringen.

Olika

efterbeckningar på sfäriska rullager från NTN:

• M – mässingshållare

• W33 – smörjspår och hål i ytterring

• K – koniskt hål för montering med klämhylsa

• C3/C4 – ökat inre lagerglapp

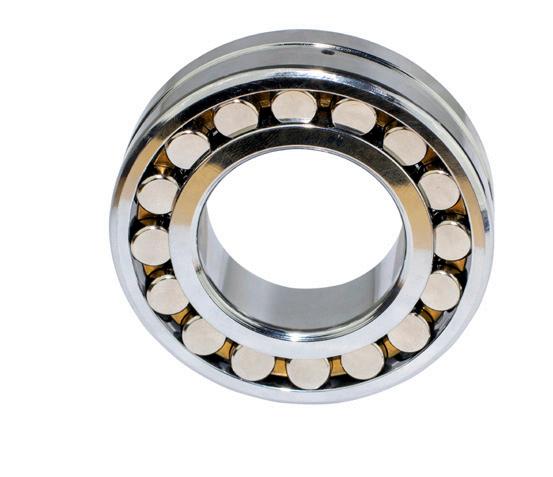

Sfäriska Rullager

- cylindriska axelhål

• Robusta och okänsliga för snedställningar

• Lämpliga för stora belastningar

• För tuffa applikationer, såsom hög hastighet och chocklaster, kan man välja lager med mässingshållare

Sfäriska Rullager

- koniska axelhål

• Hylsa underlättar montering och demontering av lager

• Lämpliga för stora belastningar

• För tuffa applikationer, såsom hög hastighet och chocklaster, kan man välja lager med mässingshållare

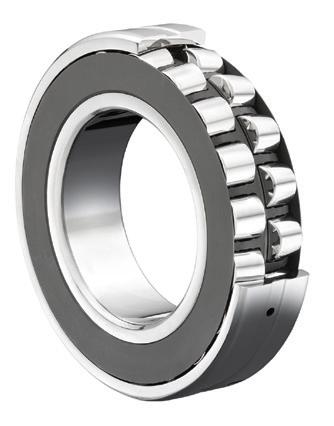

Sfäriska rullager KIZEI®

- plåttätade, cylindriska alt. koniska axelhål

• Tätat sfäriskt rullager med samma egenskaper som ett öppet lager

• Förlängd livslängd i krävande miljöer reducerar underhållskostnader

• ISO dimension gör det enkelt att uppgradera befintlig konstruktion med optimerat lager

Sfäriska Rullager EF800 - koniska axelhål

• Hylsa underlättar montering och demontering av lager

• Enkel montering med klämhylsa

• Robust lager för tuffa applikationer med vibrationer

• För vibrerande applikationer

• C4 i radialglapp som standard

Sfäriska Rullager - gummitätade

• För krävande applikationer i förorenad miljö

• Förlängd livslängd med effektiva tätningar

• Gummitätade EE är bredare än standard

• Finns plåttätade med samma breddmått som standard

• Lägre underhållskostnader, längre serviceintervaller

Sfäriska Kullager

- cylindriska alt. koniska axelhål

• Självinställande

• Lågfriktion – vilket innebär låg temperatur även vid höga varvtal

Sfäriska Rullager EF800 - cylindriska axelhål

• Robusta och okänsliga för snedställningar

• För vibrerande applikationer

• C4 i radialglapp som standard

Sfäriska Kullager - tätade

• Självinställande

• Försmorda och underhållsfria

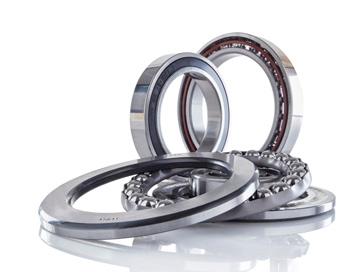

Vinkelkontakt& Axialkullager

En- och tvåradiga vinkelkontaktkullager. Axiellt förskjutna löpbanor mellan inneroch ytterringar medför lämplighet att överföra kombinerade belastningar. Ger styva lagringar. Vid radiell belastning uppstår axiell kraft, denna måste balanseras av en motsvarande kraft. Generellt använder man ett annat lager för att möta denna kraft.

Enradiga vinkelkontaktkullager finns i två standardutförande. Utan efterbeteckning G, där endast ett lager används per lagringspunkt samt med G i efterbeteckning som visar att lagret är parslipat och anpassat för att monteras direkt mot ett annat parslipat lager. Konstruktionen av tvåradigt vinkelkontaktkullager kan jämföras med två enradiga vinkelkontaktkullager, monterade i O-anordning. Detta lager har smalare inbyggnadsmått än två enradiga lager. Lagret är konstruerat att överföra både radiella och axiella belastningar i båda riktningar. Relativt höga varvtal tillåts, dock mycket begränsad snedställningsförmåga.

Axiallager är avsedda för att överföra axiellbelastningar i en riktning men de tål ingen radiell belastning.

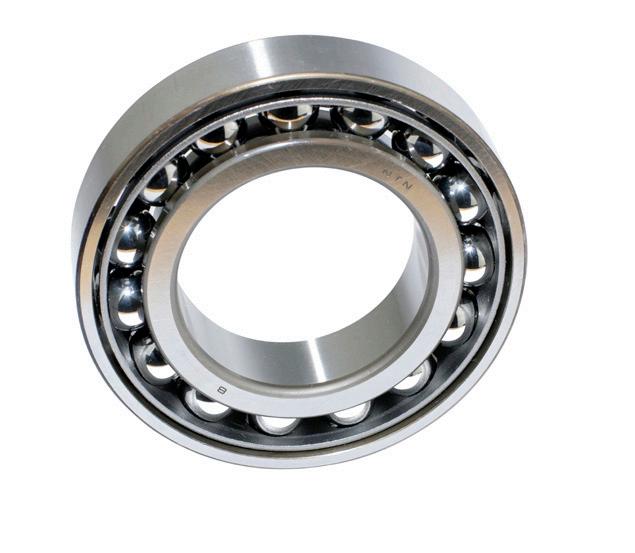

Enradiga Vinkelkontaktkullager

• Kombinerade laster

• Mycket begränsad förmåga att ta snedställning

• Parslipad version finns för montering av två eller fler lagringar

Tvåradiga Vinkelkontaktkullager 52/53 öppna

• Tillåter både radiell- och axiell belastning

• Både öppna och tätade varianter finns som lagerartikel

Tvåradiga Vinkelkontaktkullager 52/53 tätade

• Tillåter både radiell- och axiell belastning

• Både öppna och tätade varianter finns som lagerartikel

Axialkullager

• Endast för axiell belastning

• Enkel och prisvärd lösning

• Tillåter ej snedställning

• Låga varvtal

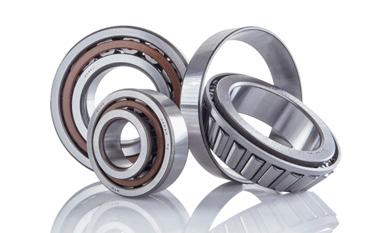

Koniska & Cylindriska Rullager

Cylindriska rullager kan överföra stora radiella belastningar även vid höga varvtal. E-utförande har optimerad inre geometri, vilket ökar den radiella bärförmågan med bibehållet yttre huvudmått. Med sin konstruktion med cylindriska rullar klarar dessa ytterst liten axiell belastning, även snedställningsförmågan är väldigt begränsad. Det finns många olika versioner av cylindriska rullager, med flytande innerring eller ytterring, detta tillåter viss mån av axiell förskjutning på grund av värmeutvidgning.

Koniska rullager för tum-mått är konstruerade som sin metriska motsvarighet. De är väl lämpade att överföra stora radiella och axiella laster, dock axiellt enbart i en riktning. NTN använder beteckning 4T standard för dessa lager. 4T innebär högre kvalitet på stål vilket medför upp till 40% längre livslängd.

Koniska rullager metriska: Inner- och ytterringar och även rullarna hos ett koniskt rullager är koniska. Därför är de lämpade att överföra både radiella och axiella laster. Enradiga koniska rullager kan endast belastas axiellt i en riktning och måste balanseras av en motverkande kraft. Lagren är oftast isärtagbara, yttering och innerring med rullsats.

Vi visar endast enradiga koniska rullager i denna katalog, kontakta Internordic för mer information om två- och fyrradiga koniska rullager.

Cylindriska rullager

• Cylindriska rullager tål stor radiell belastning och höga varvtal

• Optimerad design för lång livslängd

• Tillverkas i olika versioner beroende på applikation

- skiljer på flänsar på ytter- och innerring

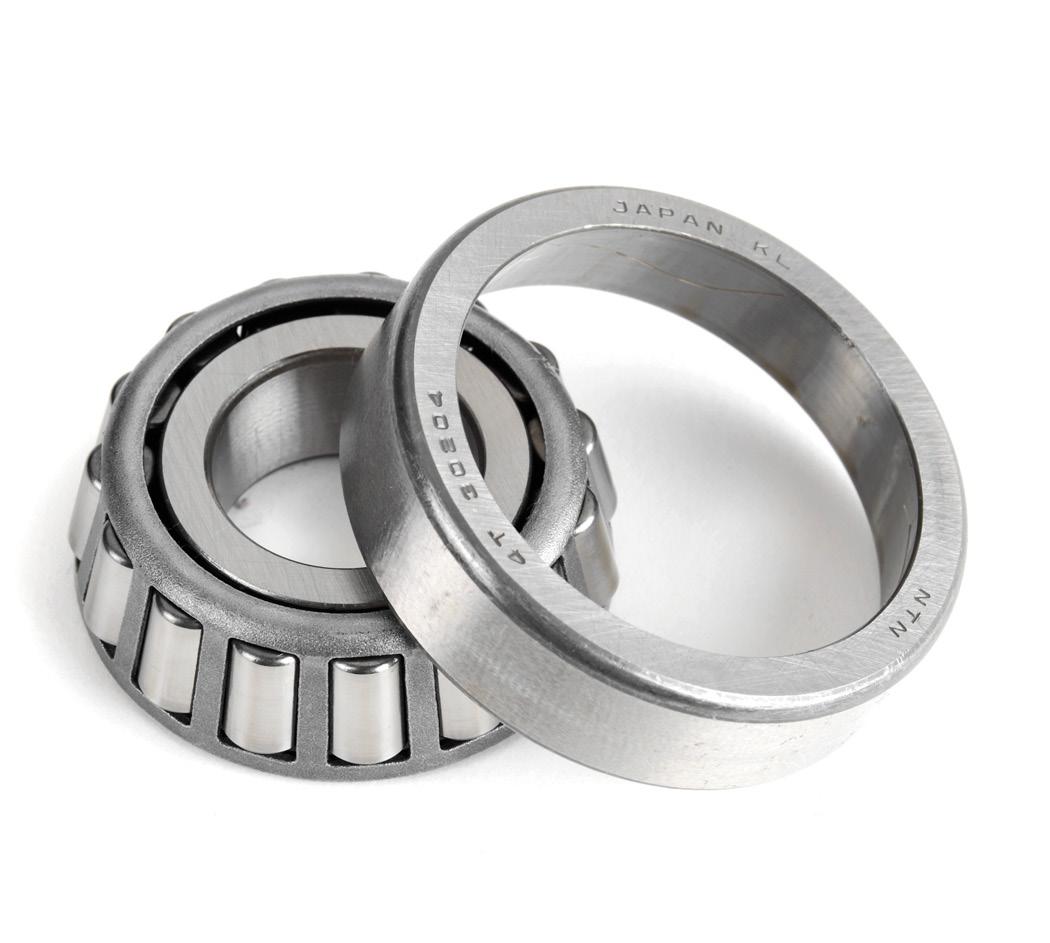

Koniska rullager metriska

• Konstruerad för stora kombinerade laster

• Axiell belastning i en riktning

Koniska rullager tum

• Kontruerad för stora kombinerade laster

• Tum mått på axel- och yttermått

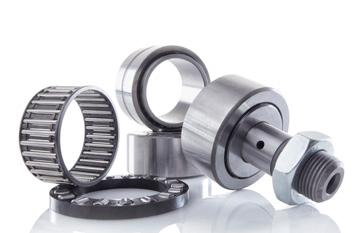

Nållager

Nålrullager, kamrullar, löp- och stödrullar är alla rullningslager och används oftast för att ta upp höga laster samt vid begränsat utrymme.

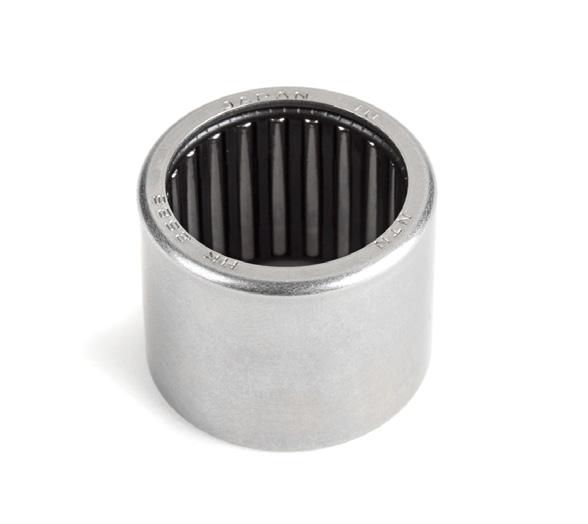

Nållager HK

• Nållager utan innerring, med tunn pressad ytterring

• Utrymmesbesparande och kostnadseffektiv lagring

Löprulle NATR/NATV

• Stödrullar med axialstyrning

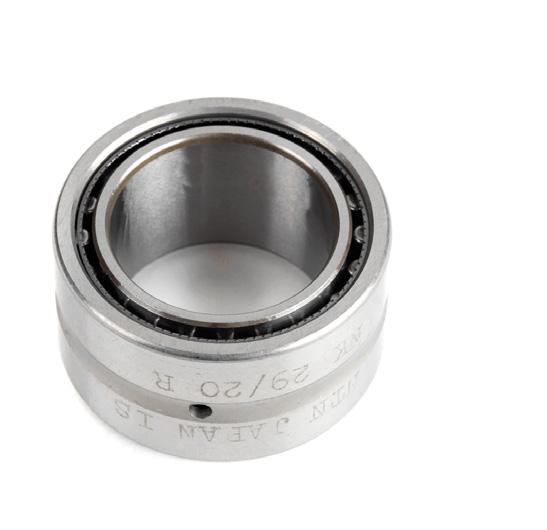

Nållager NK

• Nållager utan innerring för högre varvtal och högre belastningar

• Solid ytterring för högre styvhet och högre precision

Nållager NKI

• För applikationer som kräver högre löpnoggrannhet

• Används då ej axeln går att använda som löpbana

Kamrulle KRV Fullrull

• Kamrulle för högre belastning

• NATV tål högre belastning än NATR, dock ej lika höga varvtal

• LL-tätad version

• Bomberad eller rak ytterbana

• Gängad axeltapp för enkel montering

Nållager NA/RNA

• Nållager för höga laster

• Höga hastigheter

• Hög löpnoggrannhet

• Finns med tätningar

Axialnålrullkrans AXK

• Axialnålrullkransar, kan användas med eller utan löpbrickor

• Platsbesparande lagring

Nålaxialkullager NKX

• Nållager för kombinerade laster

• Utan innerring

Axiallagerbricka AS

• AS - Axiallagerbricka

• Används när måttlig noggrannhet krävs

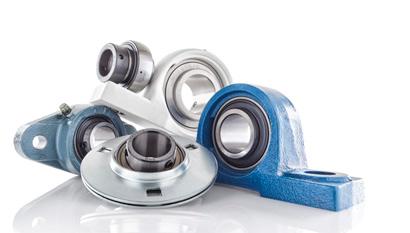

Lagerenheter

Lagerenheter består av att lagerhus med sfäriskt lagerläge och ett spårkullager med en motsvarande sfärisk ytterdiameter. Lagret får därmed en självinställande förmåga och kan kompensera för eventuella uppriktningsfel av axeln.

Husen är tillverkade i gjutjärn, stålplåt, zinklegering, komposit eller rostfritt material. Insatslagren är normalt i kromstål men kan levereras i rostfritt stål.

Finns enligt europeisk standard E.

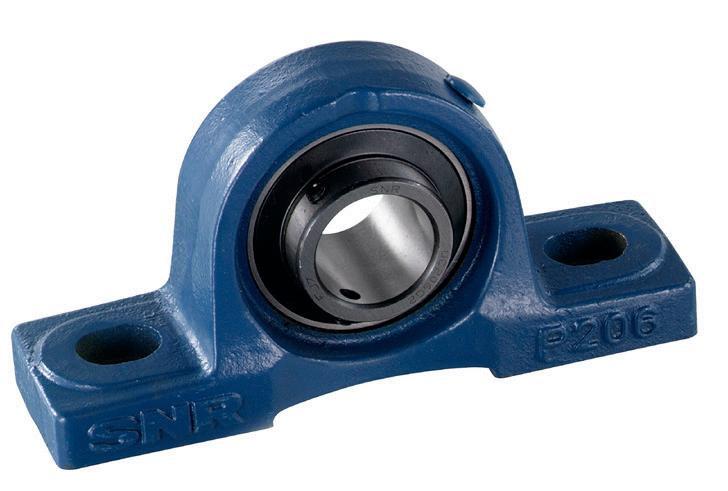

Lagerenheter gjutjärn

• Lätta att montera med ett fåtal fästbultar

• Lätta att montera på axel tack vare plustolerans i lagrets innerdiameter

• Självinställande förmåga

• Tål stötbelastningar

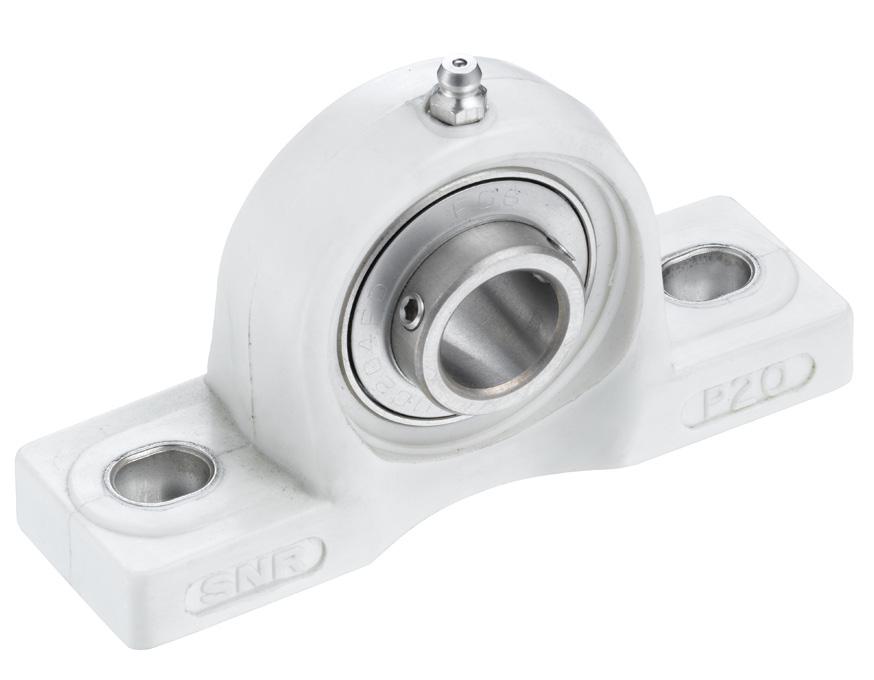

Kompositlagerenheter

• Komposithus anpassade för livsmedel, läkemedel samt kemiska industrin

• Släta hus – motverkar att mögel och bakterier fastnar

• Prisvärt alternativ till rostfri enhet

Lagerenheter plåthus

• Lätta att montera med ett fåtal fästbultar

• Lätta att montera på axel tack vare plustolerans i lagrets innerdiameter

• Självinställande förmåga

• Prisvärt alternativ till lagerenheter i gjutjärn

Rostfria lagerenheter

• Rostfri lagerenhet

• Rostfritt insatslager och smörjnippel

• Livsmedelgodkänt smörjmedel

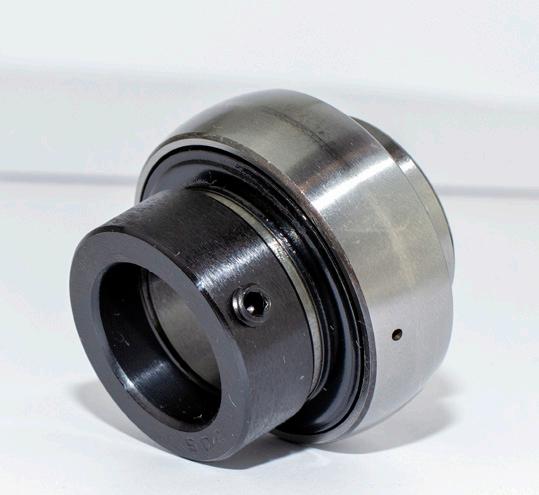

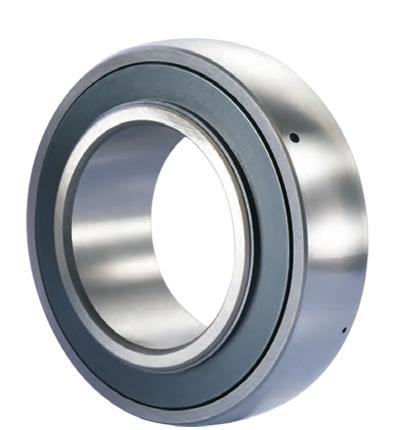

Insatslager UC/US

- stoppskruv

• 2 stoppskruvar på innerring

• Enkel montering

• L3 3-läppstätning för förorenade miljöer

• G2 dubbla smörjhål (SNR)

Insatslager EX/ES - excentrisk låsring

• Enkel låsning med excentrisk låsring

• En rotationsriktning

• Enkel montering

• L3 3-läppstätning för förorenade miljöer

• G2 dubbla smörjhål (SNR)

Lagerenheter SENTINEL, fast smörjmedel

• Livsmedelsgodkänt smörjmedel (NSF-H1 godkänd)

• Finns som kompositlagerenhet alt. rostfri lagerenhet

• Silikontätningar och avkastarbrickor tillsammans med fast smörjmedel skyddar mot högtryckstvättning

• Livstidssmorda – kräver inget underhåll då lagren ej går att återsmörja

Delbara lagerhus

Delbara lagerhus typ SNC skiljer sig från lagerenheter då husen är delbara med ett lock och en underdel som medger snabb montering och demontering. Man monterar också ett sfäriskt kul- eller rullager i huset som ger en mycket hög bärförmåga, speciellt med rullager.

Husen kan också förses med olika tätningar, tillståndsövervakning och är klara för eftersmörjning samt har en utmärkt värmeavledningsförmåga. De finns som standard mellan 20-160 mm axel. Vid behov av större dimensioner vänligen kontakta oss på Internordic så hjälper vi till.

SNC - delbara lagerhus

• Byggsatsmetod – man kan kombinera olika alternativ som hus, lager, tätningar m.m. för att anpassa till sin applikation

• Förstärkt hus och lock för att klara stora påfrestningar

• Bra värmeavledning

• Tål höga radiella laster pga av större bultar för fastsättning av locket

• Markeringar i huset för många olika alternativ för eftersmörjning, uttag för tillståndskontroll och fästpunkter

• Dessa hus används ofta inom tung industri

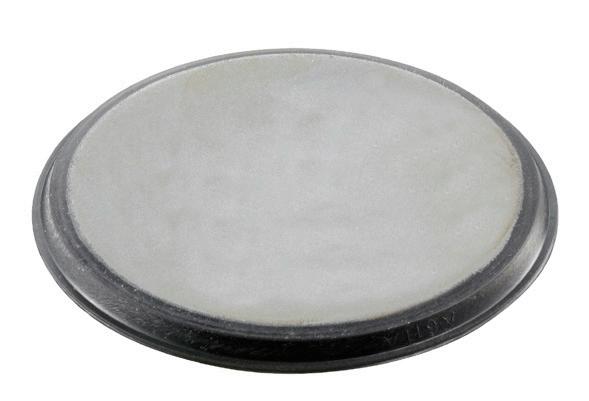

Ändlock till SNC - delbara lagerhus

• Brett sortiment

• Anpassade för många olika applikationer

• Temperaturområde -40 – +100 grader

Tätningar till SNC

- delbara lagerhus

• Brett sortiment

• Anpassade för många olika applikationer

Styrringar till SNC

- delbara lagerhus

• Brett sortiment

• Anpassade för många olika applikationer

722500-serie

• Brett användningsområde

• Ändlock eller genomgående axel

Svängkranslager

Vi erbjuder marknadens bästa svängkranslager och slew drives. Dessa produkter är utformade för att klara krävande industrier och svåra förhållanden, vilket möjliggör hantering av tunga laster, rotationskrafter och precision i rörelse. Exempel på industrier är skog -och jordbruk, gruvdrift, energi och vind, materialhantering och automation.

Med över 20 års erfarenhet av att vrida moduler, växlar och kraftöverföringar har TGB Group blivit världsledande på att utveckla svängkranslager och slew drives och produktion av rörelselösningar för industriella marknader och förnybar energi.

Se alla svängkranslager här

Vad en drivning består av och 3 steg för att välja rätt

Svängkranslager utan drivning

• Finns med invändig, utvändig kuggkrans och även utan kuggkrans

• Gjord för att klara höga axiella, radiella och tiltande laster

• Mycket bra avtätade för att klara tuffa miljöer

• Finns som standardsortiment samt kundanpassat

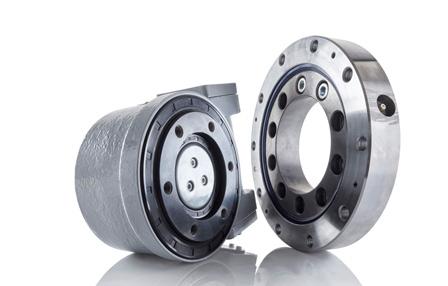

Svängkranslager med drivning

• Integrerad drivning som installeras direkt på kundens applikation

• Gjord för att klara tunga axiella, radiella och tiltande laster

• Väldigt vridstark tack vare den självlåsande konstruktionen

• Mycket bra avtätade för att klara tuffa miljöer

• Finns som olika standardtyper samt kundanpassat

Frihjul

Med kompakt och utrymmesbesparande design är frihjul en helhetslösning som fungerar både som lagring och frihjul. Konstruktion med backspärrfunktion har ett brett användningsområde, typiska applikationer är då du eftersträver backspärr, frihjulsfunktion eller indexeringsfrihjul. Med ett nominellt värde av vridmoment till 325 Nm klarar frihjul tuffa applikationer där stora krav ställs på låseffekt.

Frihjul finns från 8-40 mm axeldimension, både med dammtätningar och med gummitätning för förorenad miljö. Montering sker med presspassning eller med kilspår, antingen i innerring eller både innerring och ytterring. För att uppnå maximal och precis låseffekt är presspassning att föredra. Vridmomentet överförs via ringarna i frihjulet vidare till hus och axel, detta medför en säkert och effektivt nyttjande av frihjulet, med oändliga användningsområden.

Frihjul används inom många olika applikationer, såsom verktygsmaskiner, förpackningsindustri och materialhantering.

Frihjul ZZ / FZ

• Precis och hög låseffekt genom presspassning

• Både backspärr och lagringsfunktion

Frihjul ZZ..PP / FZ..PP

• Kilspår för enkel montering

• Både backspärr och lagringsfunktion

• Kilspår enl DIN 6885 tolerans på kilspår JS10

Frihjul ZZ..2RS / FZ..2RS

• Försmort frihjul med effektiva tätningar för förorenad miljö

• Precis och hög låseffekt genom presspassning

• Både backspärr och lagringsfunktion

Frihjul ZZ..P2RS / FZ..P2RS

• Försmort frihjul med effektiva tätningar för förorenad miljö

• Kilspår för enkel montering

• Både backspärr och lagringsfunktion

• Kilspår enl DIN 6885 tolerans på kilspår JS10

Frihjul ZZ..P / FZ..P

• Kilspår för enkel montering

• Både backspärr och lagringsfunktion

• Kilspår enl DIN 6885 tolerans på kilspår JS10

Låsmuttrar

SFERO låsmuttrar är en unik och patenterad serie av lås- och reglermuttrar.

SFEROS unika låsmuttrar, som karaktäriseras av enkelheten i att montera, demontera och återmontera 100-tals gånger med bibehållen mycket hög precision och tillförlitlighet, dessutom utan specialverktyg. Detta tillsammans ger en tidsvinst och därmed en kostnadsbesparing. En mångfalt större låseffekt, jämfört med konventionella låsmuttrar, uppnås utan risk för skador på gängor i mutter eller på axel samtidigt som risken för glapp pga. slitage, både radiellt och axiellt, minimeras.

Låsningen sker via en fjädrande slits som friskurits på tre sidor ur mutterns gänga. En eller två stoppskruvar pressar ner slitsens gängprofil i mottagande gängprofil på axeln och åstadkommer en både precis och kraftig låsning som fördelas jämt över hela anläggningsytan. Systemet innebär att varken slitsen eller mottagande gänga riskeras att skadas, vilket ger väsentliga fördelar jämfört med användande av en separat insats i metall eller konstfiber.

Piscettas axelmuttrar eller ”kullagermuttrar” används för att spänna fast lager och andra komponenter på axlar och för att montera och demontera lager på koniska axeltapper eller på hylsor. Muttrarna har fyra eller åtta likformigt placerade urtag på utsidan för draghaknycklar eller slaghaknycklar.

KM-mutter

• Fastlåsning av lager och komponenter på axlar

• Enkel att använda tillsammans med MB säker låsning

Låsmutter LR med radiell låsning

• Radiell låsning

• Skadar ej gängor – återmonteringsbar utan försämrad låseffekt

• Montering av kulskruvar

• Roterande höghastighetsspindlar

MB-bricka

• Används för att förstärka KM mutterns låsning på axel

• Ger tillsammans med KM mutter en stabil och enkel låsning

Låsmutter LF med frontlåsning

• Front låsning för trånga utrymmen

• Skadar ej gängor – återmonteringsbar utan försämrad låseffekt

• Montering av kulskruvar

• Roterande höghastighetsspindlar

KM GI

• Inbyggd elastisk nylonring som låser mot axelgänga

• Snabb och enkel låsning för normal användning

Glidlager

Tack vare sina utmärkta egenskaper kommer glidlager, som ofta även kallas bussningar till användning inom nästan alla industrigrenar. Dels där underhållsfria lagringar krävs t ex i livsmedelsindustri och kemisk industri och där smörjmedelsbrist kan uppstå, samt där lagringen kräver ett mycket begränsat utrymme.

Fler fördelar med glidlager är att de tål mycket högre belastningar, stötar och vibrationer. Någon form av smörjning måste alltid användas, antingen i form av tillsatssmörjning eller i självsmörjande utförande. Rätt utformat blir det ingen kontakt mellan själva materialytorna vilket medför minimal friktion vid normal hastighet.

Du kan även beställa dina produkter helt enligt egen ritning och specifikation.

Beräkna belastning och hastigheter

• Lämplig vid lättare applikationer

• PTFE-glidyta på tennpläterad stålstomme

• Särskilt lämplig när man inte vill eller kan smörja samt hög last vid låg hastighet och hög hastighet vid låg last

• Kan även användas i t ex olja eller vatten och har god korrosionsbeständighet

• Tillåter mycket hög och låg temperatur samt har låg friktion

Stål

• För extremt tung belastning, nötning (tunga, malande rörelser) eller slagpåkänning

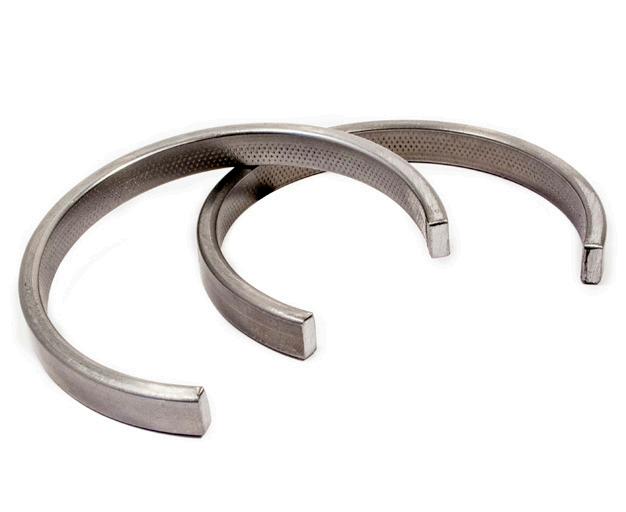

• Finns som hela slipade eller valsade spännbussningar

• Även special enligt önskemål

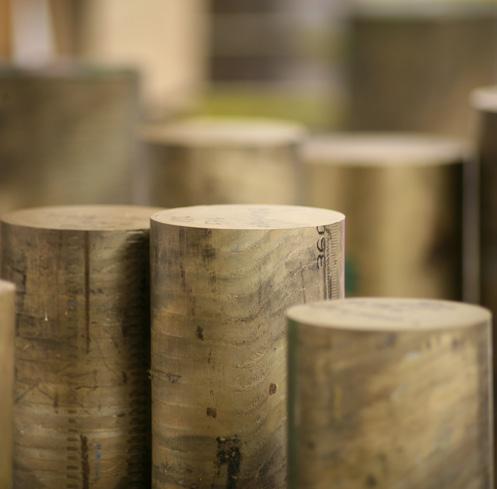

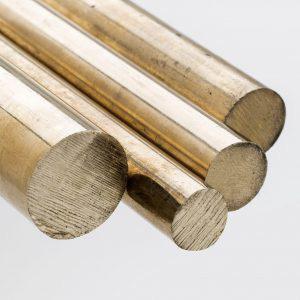

Brons

Grafit

EX3M Nickelbrons

• Kräver initialsmörjning och därefter minimalt underhåll

• Klarar smutsiga miljöer, stötar och slag samt uppriktningsfel till viss grad

• Finns som delvis självsmörjande för längre livslängd

Plast

• Mångsidigt material, oändliga möjligheter tack vare formsprutad tillverkningsmetod

• Klarar mycket varierad applikation – från lättare till tyngre och mer krävande

• Självsmörjande som grund, med möjlighet att hantera eller dra nytta av olja och vatten

Klassiker i många varianter Lämplig vid smutsiga miljöer, stötar och vibrationer, höga laster och korrosiva miljöer

• Hårdhet mellan 90-150 HB för optimal livslängd

• Applikationer är entreprenad-, skogs- och jordbruksmaskiner etc.

• Finns som självsmörjande alternativ med sinterbrons eller med fyllda smörjfickor

Komposit

• För tung belastning, nötning (tunga, malande rörelser) eller slagpåkänning

• Självsmörjande som grund, med möjlighet att hantera eller dra nytta av fett, olja och vatten

• Finns i standard storlekar för DIN ISO 4379 för ersättning av traditionella bronslager

• Självsmörjande lager med inbyggda grafitkutsar för en extra slitstark brons

• Cylindriska lager, flänslager eller glidplattor

• Underhållsfritt glidlager

• Lämplig för höga belastningar

• Klarar extrema temperaturer

• Lång livslängd

• Extrem belastningskapacitet

• Hög nötningsbeständighet

• Bra i smutsiga och korrosiva miljöer

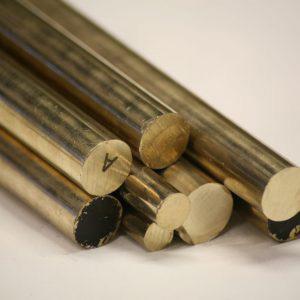

Svarvade bronslager

• Lämplig för höga belastningar

• Många användningsområden

• Lång livslängd

• Brett temperaturområde

Dynaweave

• Fiberförstärkt PTFE

• Självsmörjande

• Tål höga belastningar

• Bra vid vibrationer

Ledlager & Länkhuvud

Ledlager och Länkhuvud är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs.

Inneringen har en yttre sfärisk konvex mantelyta som motsvarar Ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.

Ledlager

• Stål/stål kräver underhåll

• Stål-hårdkrom/brons kräver underhåll

• Stål-hårdkrom/PTFE-väv underhållsfritt, ska ej smörjas

• Stål-hårdkrom/PTFE-komposit underhållsfritt, ska ej smörjas

• Finns i rostfritt

Länkhuvud

• Stål/stål kräver underhåll

• Stål-hårdkrom/brons kräver underhåll

• Stål-hårdkrom/PTFE-väv underhållsfritt, ska ej smörjas

• Stål-hårdkrom/PTFE-komposit underhållsfritt, ska ej smörjas

• Finns med utvändig- och invändig gänga

• Finns med höger eller vänstergänga

• Finns i rostfritt

Länkhuvud

• Stål/stål

• Smidda

• Cirkulär tväryta

- svetsbara

Axialledlager

• Stål/stål

• Stål/PTFE-väv (underhållsfritt)

• Bästa alternativet för axiella laster

Länkhuvud - klämbara

• Stål/stål

• Finns även som vänstergängade

Vinkelkontaktledlager

• Stål/stål

• Stål/PTFE-väv (underhållsfritt)

• Bästa alternativet för kombinerade laster

• Tål höga axiella laster

Gaffel- & Vinkellänkar

Typiska applikationer för Gaffellänkar är pneumatikcylindrar, gascylindrar och länksystem. För Vinkellänkar är det exempelvis gasfjädrar, gascylindrar, vajerreglage, snabbkopplingar, fordonsstyrkablar, hydraulcylindrar, entreprenadmaskiner och jordbruksmaskiner.

Vinkellänk

• Din 71802

• Finns i olika material

• Kan kundanpassas

Axiallänk

• Din 71802

• Finns i olika material

• Kan kundanpassas

Kultapp

• Din 71803

• Komplement till hus – se Axiallänkar

• Finns i olika material

Gaffellänk

• Din 71752

• Finns i olika material och olika gängor

• Kan kundanpassas

Bult

• Vi erbjuder olika typer av hållare till gaffellänkarna

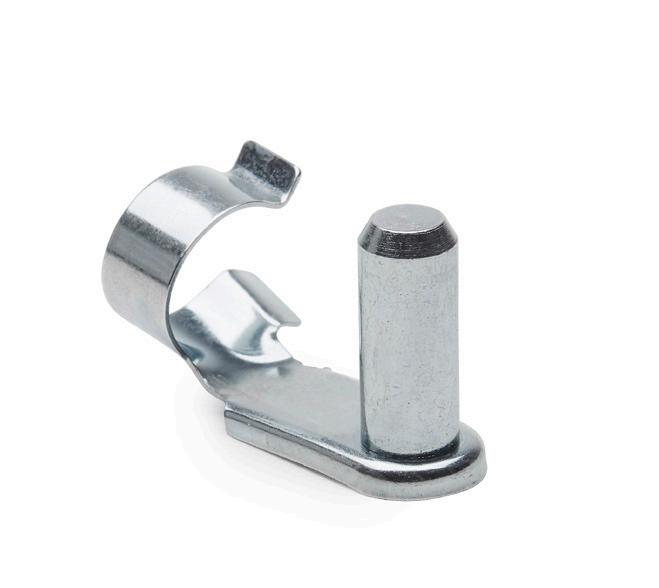

Hållare/bricka/sprint

• Vi erbjuder olika typer av hållare till gaffellänkarna

Kulrullar

Kulrullar utgör idag en viktig komponent inom hanteringsindustrin. De används för att ladda/mata maskiner eller som ett alternativ till hjul eller glidplattor.

Kulrullar kan användas med kulan uppåt vilket är vanligast, eller nedåt vilket reducerar lastkapaciteten. En mängd olika fastsättningsmetoder finns och en lämplig typ av kulrulle finns för varje metod.

De flesta typer av kulrullar är försedda med tätningar för att förhindra smuts att tränga ner bland kulorna. Dessutom är flera typer försedda med dräneringshål i botten, ett eller flera, för att föroreningar som trängt in också ska komma ut.

Basmaterialen är kolstålskulor med förzinkat hus, men kulrullar helt i rostfritt finns också i sortimentet. Det finns även kulor i andra material t ex nylon. En serie av miniatyrkulrullar för mycket små och kompakta lagringar finns i sortimentet, liksom kulrullar som tar mycket höga laster.

Att tänka på:

• Belastning, statisk/dynamisk/chock

• Storlek på gods som ska förflyttas

• Ljudkrav

• Motytans hårdhet

Kulrullar med klämma

• För generell användning

• Låg profil

• Med dräneringshål som standard

Kulrullar med gänga

• Kulrulle för skruvmontering med justerbar höjd

• Olika gänglängder

• Olika gängtyper

Kulrullar, fjädrande

• Fjädrande kulrulle för stötbelastningar

• Används med fördel till gjutmaskiner och verktyg

Kulrullar med bricka

• Kulrulle för ovanmontage

• Hög profil

• Fästhål för skruv i underlaget

• Stor fästplatta för stabil fixering

• Självjusterande pga den inbyggda fjädern

• Varning, demontera ej kulrullen, den är förspänd

Kulrullar för mycket höga laster

• Hög lastkapacitet

• Låg profil

• Svartförzinkat för bättre rosttröghet

• Kulrulle för nedsänkning i underlag

• Kan fås med dräneringshål

Kulrullar, mini

• Kompakt utförande

• Ned till 4,8 mm kula

Kulrullar för nedsänkning

• Kulrulle för nedsänkning i underlag

• Låg profil

• Fixering med nit, skruv eller endast med lätt passning

• Med dräneringshål som standard

• Finns två typer för mycket höga laster

Klothjul

• Float on castors för transport och hantering av skivmaterial

• Lämplig för speciellt ömtåliga och behandlade material, i synnerhet glas

• Finns i svart gummi och rött plyuretan

• 35 mm och 50 mm diameter

• PUR rekommenderas vid tyngre laster och krävande arbetsförhållanden

Fixeringsklämmor

• Finns i flera varianter för olika fastsättningsmetoder

Skenstyrningar

Våra skenstyrningar från SNR är lagerförda i Nässjö för snabba leveranser. Vi har ett brett sortiment av vagnar med olika förspänningar och tätningsalternativ. Skenor finns på lager i fullängd 4000 mm som kapas enligt kundspecifikation för att passa till kundens applikation.

Skenstyrningar används i en mängd olika applikationer, såsom verktygs-, förpacknings- och tryckerimaskiner. Automatisering och specialmaskiner, träindustri, elektronik och inom medicinteknik. Skenstyrningarnas inre egenskaper medför god självjustering, lägre tillverkningskostnader för monteringsytor samt kompenserar för montagefel.

LGBC skenstyrning med kulkedja

• Hög förmåga vid acceleration och hög hastighet

• Tystgående

• Jämnare gång

• Högre dynamisk lastförmåga

• Mindre servicebehov

LGBX konventionell skenstyrning

• Stabil gång

• Följer DIN 645

• Goda självjusterande egenskaper

• Många alternativ gällande förspänning och precision

LGMC miniatyrskenstyrning

• Låg vikt

• Kompakt design

• Finns med olika förspänningar och tätningsalternativ

• Storlekar: 7-9-12-15 mm

LGBR/LGMR skenstyrning

• Olika ytbehandlingar finns att tillgå

• En typ för alla applikationer – enkelt

• J-typ vid skarvning av skenor

Tillbehör för skenstyrningar

• Stort urval av olika tätningsalternativ, avskrapare

• Smörjsystem LU1 – behållare för längre smörjintervall

• Täckplugg för skenans hål – olika material samt täckband

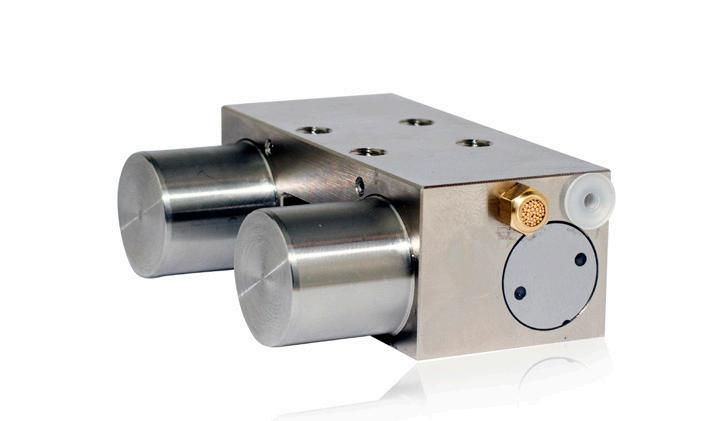

Broms- och klämelement

• Manuell låsning

• Pneumatisk låsning i två utföranden

• Finns även med elektrisk eller hydraulisk styrning

Linjära produkter

Linjära produkter har till uppgift att minska friktionen och öka precisionen i linjära rörelser. Internordic är LinjärCenter för varumärket SNR. Vårt samarbete med NTN som leverantör ger oss stor bredd i deras kompletta sortiment av skenstyrningar, kulbussningar, linjärenheter, splinesaxlar samt kulskruvar. Utöver detta har vi en mängd olika tillbehör.

Vi lagerhåller de vanligaste produkterna i Nässjö, med löpande leveranser från NTN central-lager har vi god tillgänglighet. Vi utför lättare anpassningar på vårt logistikcenter, allt för att du som kund ska få snabb och god service.

Linjärenheter

• Flera alternativ av guide- och drivsystem

• Minimalt servicekrav

• Kompakt design

• Teleskopiska enheter för utrymmesbesparing

• Stora laster och hög precision

Axlar

• Toleransklass h6

• Diameter från 4-60 mm

• Material Cf53 (1.1213) standard

• Alternativa material X90CrMoV18, Cf53 Hårdförkromad, X46Cr13 mot förfrågan

• Finns även som hålaxel

Kulskruv

• Rullformad kulskruv i toleransklass T7 och T5

• Slipad kulskruv i toleransklass T5, T3 samt T1

• Diameter standard 6-80 mm, special 6-125 mm

• Stigningar från 1-50 mm

• Många olika muttrar samt tillbehör

Kulbussningar

• Stort urval av olika typer

• Materialval efter applikation

• Tätning för garanterad livslängd

• Kulbussningsenhet med hus i aluminium samt integrerat smörjsystem

Splineaxel

• Storlek från 4-100 mm

• Många olika momentbussningsalternativ

• Olika förspänningsalternativ

• Går att få kundanpassad

Tillbehör kulbussningar

• Axelsupport

• Supportskenor för lång slaglängd

• Låselement

Radial- & Axialtätningar

Radialtätningarnas primära funktion är att separera två olika medier i roterande applikationer med relativt låga tryck där tätningsläppen ligger an mot axeln.

Axeltätningar finns i olika utförande men har det gemensamt att de tätar axiellt, mot huset.

V-ringar (fronttätningar) är beprövade varianter för att avtäta en applikation.

De har primär verkan som smutstätning och det finns olika profiler för olika applikationer bl.a. i ”Heavy duty”-utförande där man fixerar tätningen mot axeln med en klammer.

Gammaringar (fronttätningar) är en tuffare variant av en v-ring. De har verkan som smuts-tätning men beroende på variant så fungerar plåtmanteln också som avkastarring och/eller labyrinttätning utanför gummitätningen. Den sistnämnda kräver ett speciellt spår vid tätningsytan.

Radialtätningar

- metriska och tum

• Olika material

• Flertalet olika utförande

• Lätta att montera

Tätningslock

• Gummiklädd mantelyta ger god tätningsverkan

• Olika material

V-ringar/fronttätningar

• Olika material

• Flertalet olika utförande

• Lätta att montera

Axelhylsa

• Fulländat tätningsläge

• Enkel att montera

• Ekonomisk lösning

Gammaring

• Olika material

• God tätningsverkan

• Lätta att montera

Mekaniska glidringstätningar

• Användning i extrema förhållanden och tuffa miljöer där slitage, smuts och väta är en utmaning

• Robust konstuktion bestående av två metallringar som tätar mot varandra

• Lång livslängd och minimalt underhåll

Hydraulik& Pneumatiktätningar

Tätningar för fram och återgående rörelser i pneumatiska och hydrauliska applikationer. För att optimera driftsäkerhet och livslängd är valet av rätt bestyckning i en cylinder en avgörande faktor.

Kolvtätningar

• Brett sortiment av profiler

• Brett sortiment av dimensioner

• Flera olika material

Styrringar

• Brett sortiment

• Anpassade för många olika applikationer

Stångtätningar

• Brett sortiment av profiler

• Brett sortiment av dimensioner

• Flera olika material

Stödringar

• Brett sortiment

• Anpassade för många olika applikationer

Glidhylstätningar

• Brett sortiment

• Anpassade för många olika applikationer

• Temperaturområde -40 – +100 grader

Avstrykare

• Brett sortiment

• Anpassade för många olika applikationer

Styrband

• Styrband på rulle

• Enkelt att tillpassa

• Brett användningsområde

O-ringar

O-ringen är till formen en enkel tätning främst gjord för statiska applikationer, men fungerar också i rätt förhållande som en dynamisk tätning. Den har bevisat sig som en god tätning i många applikationer genom åren och den största utmaningen är att hitta rätt material för applikationen.

O-ringsnöre innebär att du kan hålla dig med de vanligaste tvärsnitten och på plats, vid behov, med enkla handgrepp ”tillverka” just den dimensionen som behövs. Internordic har både metervara samt smidiga satser som innehåller både snöre, kniv, snabbverkande lim samt snitt- och limmall.

X-ringen är en tätningstyp som bland annat kan användas som ersättning för en o-ring i främst dynamiska applikationer. Den X-formade profilen innebär att x-ringen får en mindre anliggningsyta än o-ringen och därmed lägre friktionspåverkan och förspänning. X-ringen fungerar dubbelverkande och tar liten plats i sin inbyggnation.

O-ringar

• Många olika material

• Enkel att montera

• Prisvärd tätningslösning

X-ringar

• Olika material

• Enkel att montera

• Tar liten plats

Stödringar

• Enkel att montera

• Brett sortiment

O-ringsnöre

• Obegränsad av dimension

• Enkel att montera

• Prisvärd servicelösning

Tekniska tätningar

• Utformad för unika spår

Kundanpassade tätningar

Låsringar & Shims

Låsringar är en snabb och enkel men samtidigt effektiv form av låsning. Produktprogrammet sträcker sig alltifrån standard DIN 471 och 472 till helt kundunika lösningar anpassade för specifika applikationer.

Shimsen vi lagerför är enlig DIN 988 och används vid lagermontage primärt. Men vi har utöver detta också möjligheten att hjälpa er med att ta fram helt unika lösningar för specifika applikationer.

Spårringar

• Stort utbud

• Breda dimensionsspann

• Kundunika ringar kan tas fram

Spårryttare

• Enkla att montera

• Finns på stapel för automatinstallation

Låsbrickor

• Enkla att montera

• Både för axel och hus

• Man slipper spårbearbetning

Shims

• Kundunika lösningar

• DIN988 både typ SS och PS finns lättillgängliga

Spännstift & Tallriksfjädrar

Spännstift och fjädrande rörpinnar är låselement som står att finna i en vid bredd av olika applikationer. De är användbara i allt från låselement i tunga maskiner till gångjärn i de minsta plastlådor.

Tallriksfjädrar används i applikationer där vanliga spiral-/tryckfjädrar inte räcker till och de tål fenomenalt hög belastning.

Vibrationsdämpare är ett effektivt sätt att få bort både vibrationer och ljud i applikationer. Dessutom ökar livslängden avsevärt där man undviker haverier och skador som vibrationer kan orsaka.

Fjädrande rörpinne

• Stark låsning

• Brett utbud

• Finns även i rostfritt

Tallriksfjädrar

• Finns i rostfritt

• Tar höga krafter

Spiralspännstift

• Brett användningsområde

• Finns även i rostfritt

• Jämn belastning mot motstående yta

Vibrationsdämpare

• Effektiv ljud- och vibrationsreducering

• Mindre slitage och längre livslängd

• Brett sortiment för olika infästningar och behov

Slangklämmor

Vi har slangklämmor av högsta kvalité och enligt flertalet olika standarder för de flesta applikationer. Detta sammantaget gör att du hittar klämman du behöver i din applikation och dessutom kan du vara trygg i att du får en av marknadens bästa klammer.

Slangklammer

• Brett produktprogram

• Olika material

• Hög kvalité

Ackumulatorklammer

• Finns som rostfria och syrafasta

• Gummiklädda för att greppa även vid vibration

Superklammer

• Mycket starka förband

• Brett dimensionsspann

Ändlösa band

• Finns även i rostfritt

• 8 och 14 mm bandbredd

• Perfekt för service och underhåll

• Både tysk och svensk standard

• Perfekta för infästning av rör eller kabel

Buntband

• Hög kvalité

• Levereras i slutna påsar för ökad livslängd Gummiklädd klammer

Smörjnipplar

Smörjnippeln är en viktig del av de flesta rörliga applikationerna. För att tillse en säker återsmörjning och underhåll så marknadsför vi smörjnipplar av högsta kvalité. Standardnippeln har ett hydrauliskt grepp men vi har även traktorsmörjnipplar, koniska nipplar samt möjligheten att ta fram kundunika lösningar.

Hydrauliskt grepp

• Hög kvalitet

• Bra tillgänglighet

Traktorsmörjnipplar

• Brett sortiment

• Går att få även i rostfritt samt syrafast

Insatser för plastingjutning

Vi marknadsför olika komponenter för plastingjutning, alltifrån gängade insatser till kompressionsdämpare och bussningar för olika typer av genomföring.

Gänginsatser

• Hög kvalité

• Olika material

Kompressionsdämpare

• Finns både metriska dimensioner samt tum

• Hög korrosionsbeständighet

Låsstift, Press-N-Lok™ BP100

• Stark permanent sammanfogning av två plastdetaljer

• Enkel och snabb montering

• Tillverkad i korrosionsbeständig lättviktsaluminium, helt blyfri

• Finns i olika längder och antal hullingar

Service & Underhåll

En förutsättning för att komponenter ska hålla över tid är att man underhåller dem på rätt sätt. Smörjning är en väldigt viktig faktor liksom att man rengör sitt hydraulsystem för bästa prestanda på tätningarna.

Hos Internordic erbjuder vi verktyg för att tillse materialens maximala prestanda efter montering, ett moment som i hög grad avgör komponentens livstid.

Monteringsgafflar

för spårryttare

O-ringsplockare

Spårringstänger

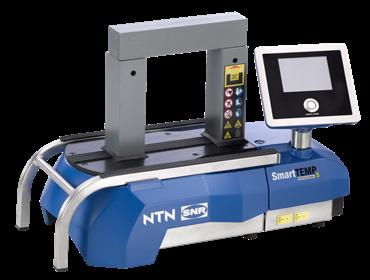

Lagervärmare och monteringutrustning

Sortimentslådor

Lösa kulor

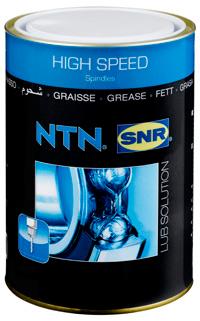

Fett för olika lagerapplikationer

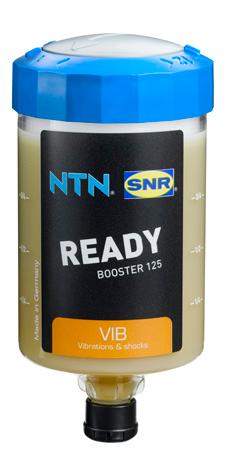

Axelhylsa Smörjspruta

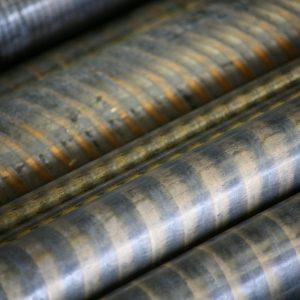

Bronsämnen

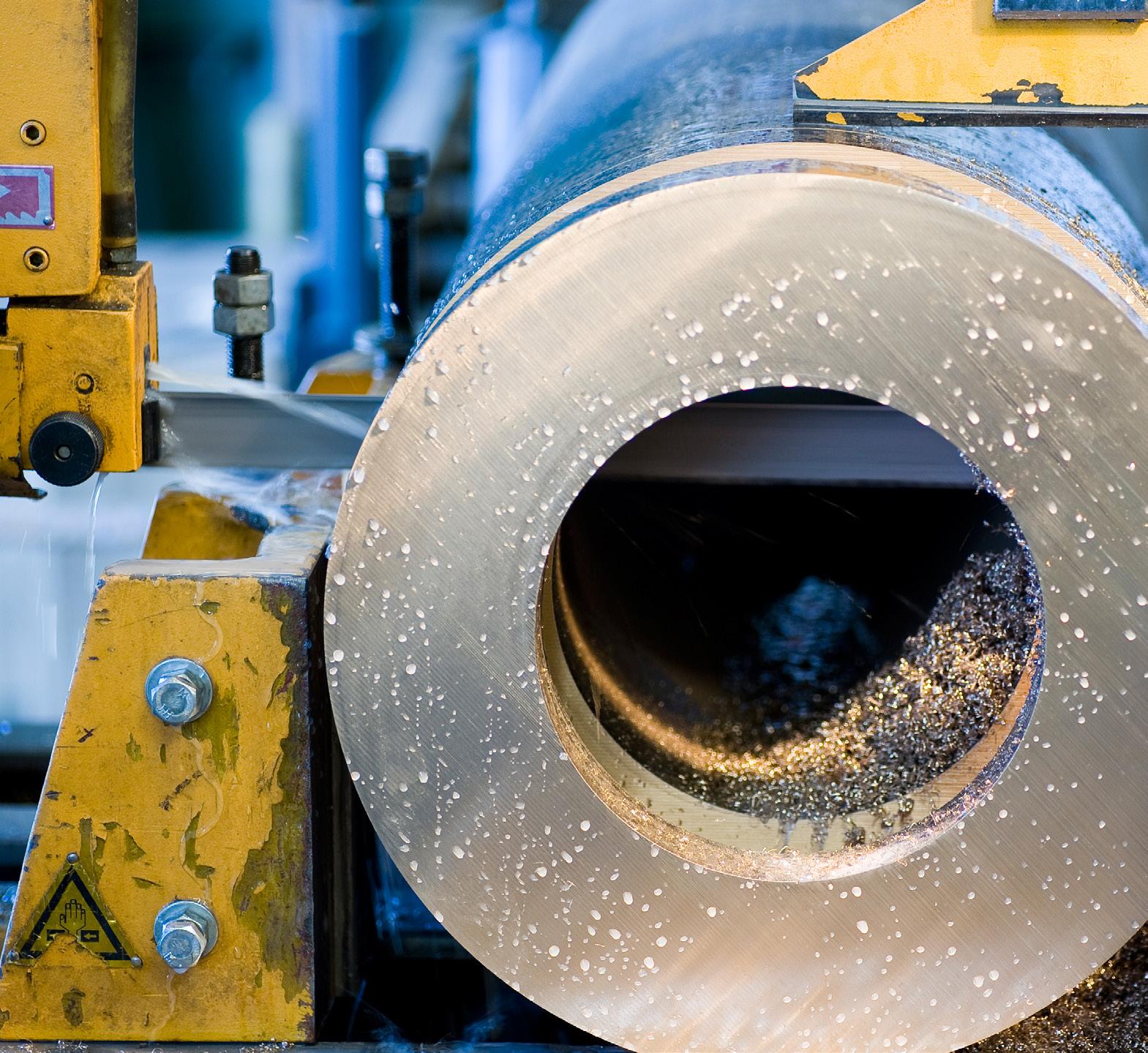

Utöver lagerhållna standarddimensioner kan vi även erbjuda specialgjutningar i olika bronslegeringar. Vi erbjuder allt ifrån enstaka centrifugalgjutna ringar eller rör i storlek upp till Ø 2500 mm utvändigt i diameter till större serier av stränggjutna produkter.

Från råvara till färdig kundunik artikel

Rödmetall

Extrahårda

Aluminiumbronser
