Exolöf-ajoneuvokamerajärjestelmä tarjoaa kustannustehokkaan vaihtoehdon ajoneuvon reaaliaikaiseen monitorointiin niin peruutuskameraksi kuin muihinkin näkymiin.

Valittavissasi on 7- ja 10-tuumaiset monitorit, molemmat varustettuna tarvittaessa kosketusnäytöllä, joka tekee käytöstä intuitiivista ja vaivatonta.

Kameroista löytyy useita eri linssivaihtoehtoja riippuen käyttökohteesta ja luonnollisesti korkeilla IP69K-suojausluokilla. Monitorit ovat suunniteltu kestämään haastavissakin olosuhteissa ja tarjoavat tarvittaessa IP66-luokituksen, mikä tekee niistä sopivia niin kosteisiin kuin pölyisiin ympäristöihin.

SISÄLLYSLUETTELO

PERUUTUSKAMERAT

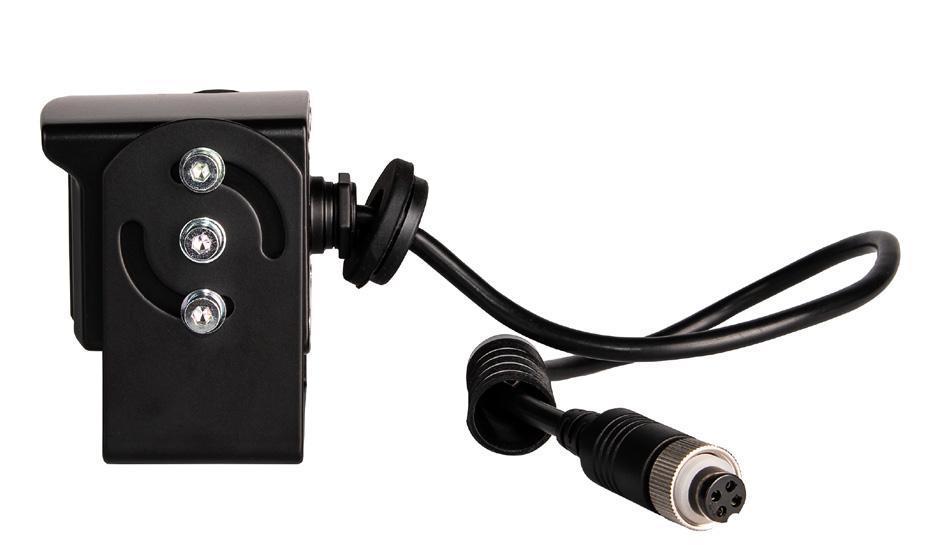

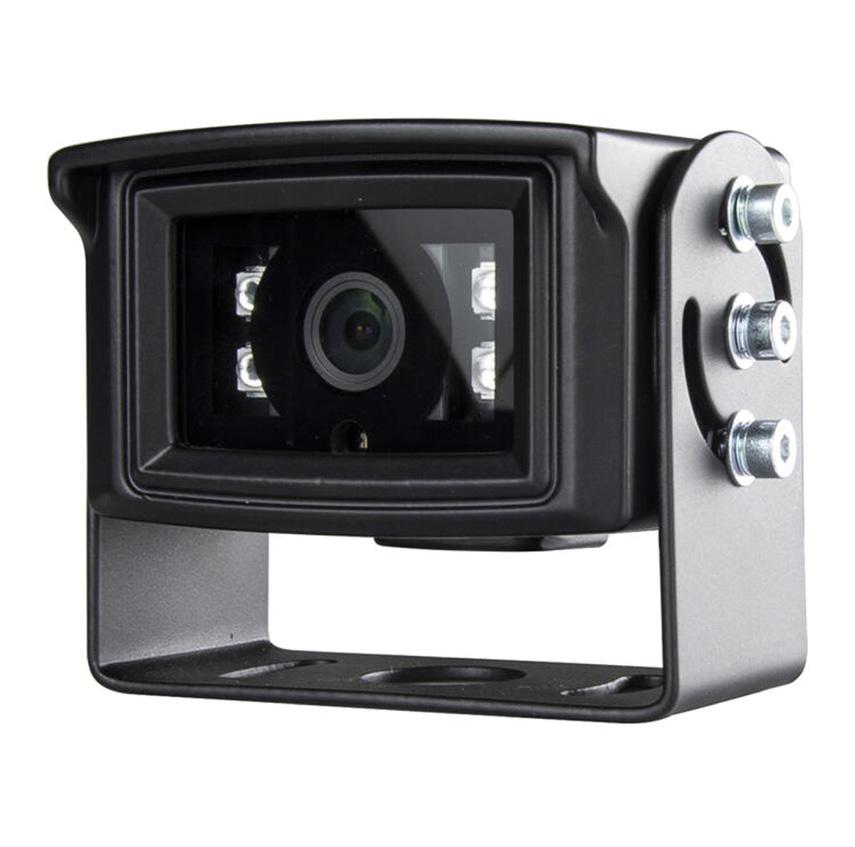

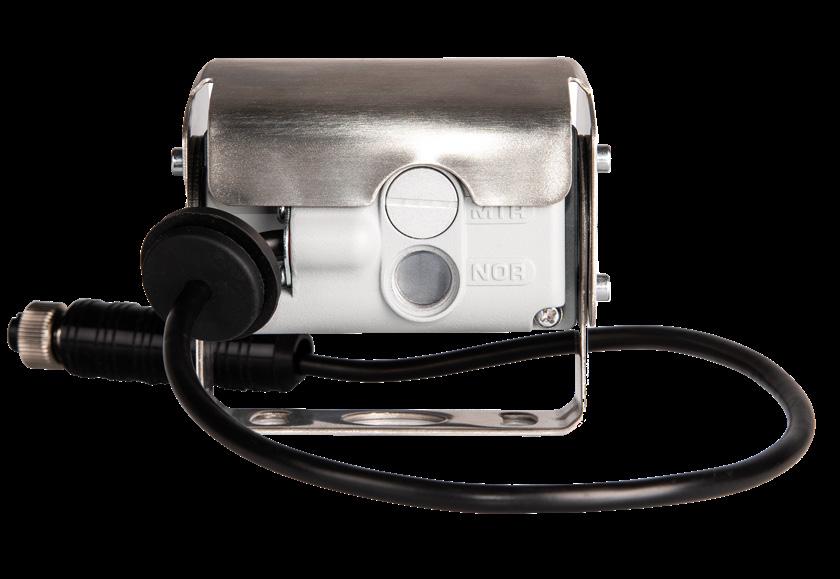

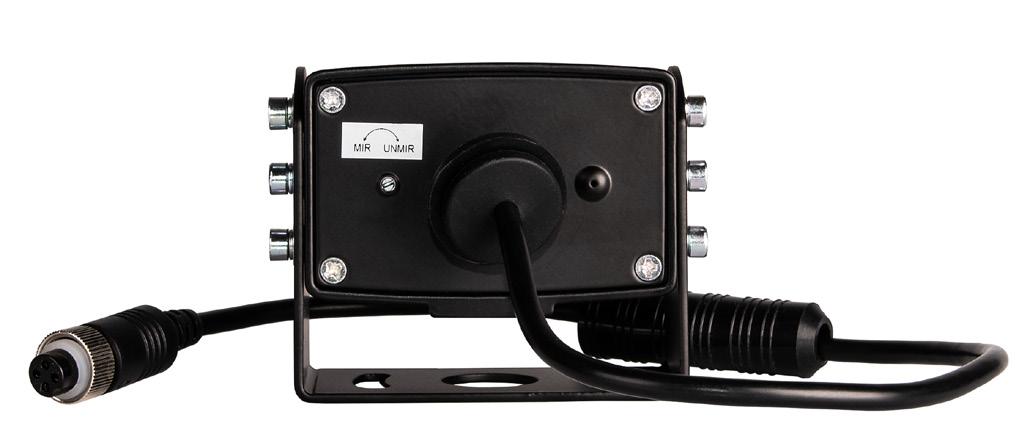

Peruutuskamera 110 astetta 3087105

Peruutuskamera 130 astetta 3087106

TUOTEKUVAUS

Exolöfin peruutuskamerat ovat robusteja ja luotettavia. Sen kestävä rakenne, laaja lämpötila-alue ja erinomainen kuvanlaatu tekevät siitä ihanteellisen valinnan raskaan kaluston ja muiden vaativien ympäristöjen tarpeisiin.

Tuotteessa on 450 mm kaapeli sekä valettu universaali 4 pin liitin. Katso kaikki kaapelit Katalogin lopusta.

SOPIVAT NÄYTÖT:

• 3087100 7”

• 3087101 7”

• 3087103 10”

Kamera kytketään suoraan näyttöön, josta se ottaa virtansa.

TEKNISET TIEDOT

Avautumiskulma

IP-luokka

Jännite

Kaapelin pituus

Kokonaispaino

Max. käyttölämpötila

Min. käyttölämpötila

Night vision

Resoluutio

Tärinänkesto

12 Vdc

450 mm

500 g

70 °C

-20 °C

110 tai 130 5,9g

PERUUTUSKAMERAT

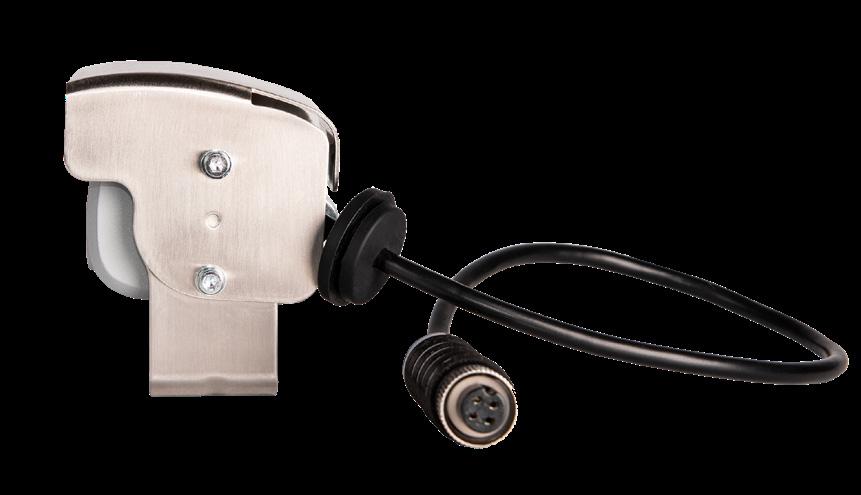

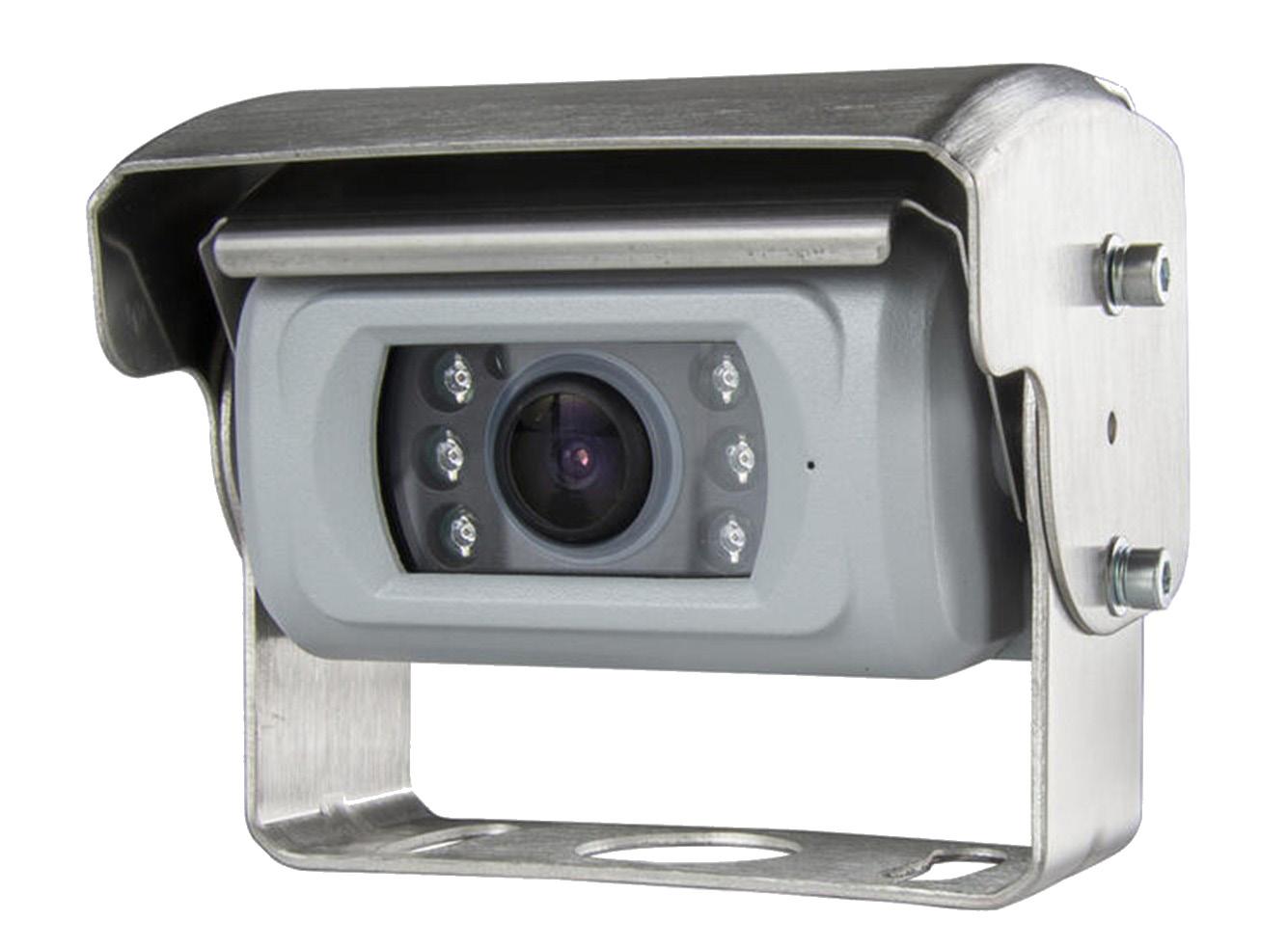

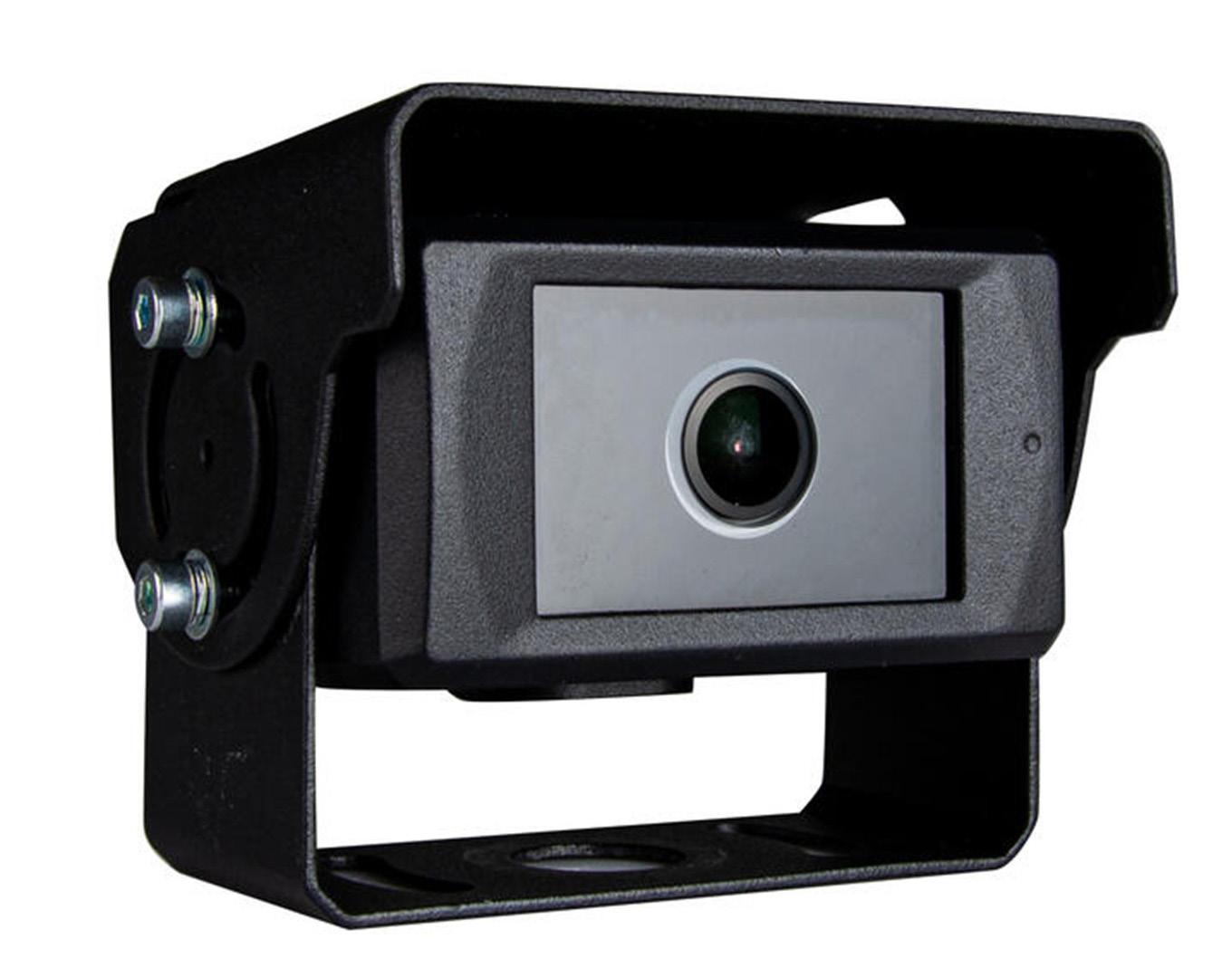

Peruutuskamera 110 astetta 3087107

Peruutuskamera 130 astetta 3087108

TUOTEKUVAUS

Exolöfin automaattivisiirillä varustetut peruutus kamerat ovat robusteja ja luotettavia. Sen kestävä rakenne, laaja lämpötila-alue ja erinomainen kuvanlaatu tekevät siitä ihanteellisen valinnan raskaan kaluston ja muiden vaativien ympäristöjen tarpeisiin.

Tuotteessa on 450 mm kaapeli sekä valettu universaali 4 pin liitin. Katso kaikki kaapelit Katalogin lopusta.

SOPIVAT NÄYTÖT:

• 3087100 7”

• 3087101 7”

• 3087103 10”

Kamera kytketään suoraan näyttöön, josta se ottaa virtansa.

TEKNISET TIEDOT

Avautumiskulma

IP-luokka

Jännite

Kaapelin pituus

Kokonaispaino

Max. käyttölämpötila

Min. käyttölämpötila

Night vision

Resoluutio

Tärinänkesto

110 tai 130

IP69K

12 Vdc

450 mm

500 g

70 °C

-20 °C

8-10 m

1080P

5,9g

PERUUTUSKAMERAT

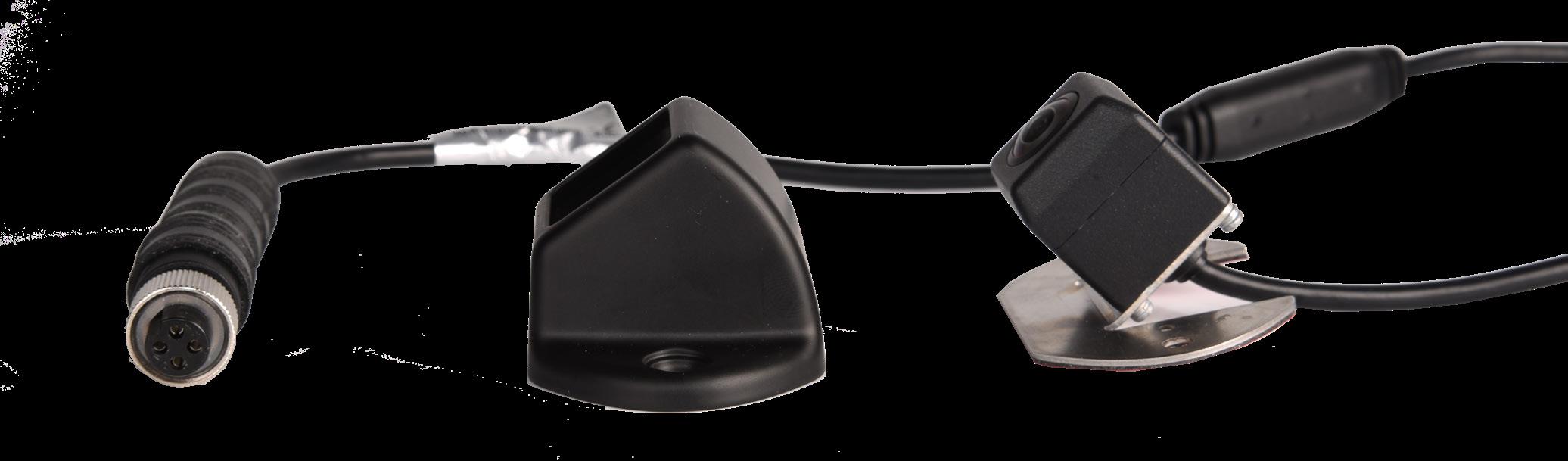

Peruutuskamera 52 astetta 3087174

Peruutuskamera 130 astetta 3087175

TUOTEKUVAUS

Korkean resoluution 1080p-videon ja laajan 130°:n näkökentän ansiosta se tuottaa selkeitä ja yksityiskohtaisia kuvia minimoiden kuolleet kulmat. Kameran IP69K-luokitus takaa poikkeuksellisen vedenkestävyyden ja luotettavan suorituskyvyn kaikissa sääolosuhteissa. Korkean tärinänkestävyyden ja joustavan asennuksen ansiosta se sopii erinomaisesti kaikentyyppisiin ajoneuvoihin. Exolöf Smartvision M2 on älykäs valinta luotettavaan ajoneuvojen valvontaan.

Tuotteessa on 450 mm kaapeli sekä valettu universaali 4 pin-liitin. Katso kaikki kaapelit katalogin lopusta.

SOPIVAT NÄYTÖT:

• 3087100 7”

• 3087101 7”

• 3087103 10”

Kamera kytketään suoraan näyttöön, josta se ottaa virtansa.

TEKNISET TIEDOT

Avautumiskulma

IP-luokka

Jännite

Kaapelin pituus

Kokonaispaino

Max. käyttölämpötila

Min. käyttölämpötila

Night vision

Resoluutio

Tärinänkesto

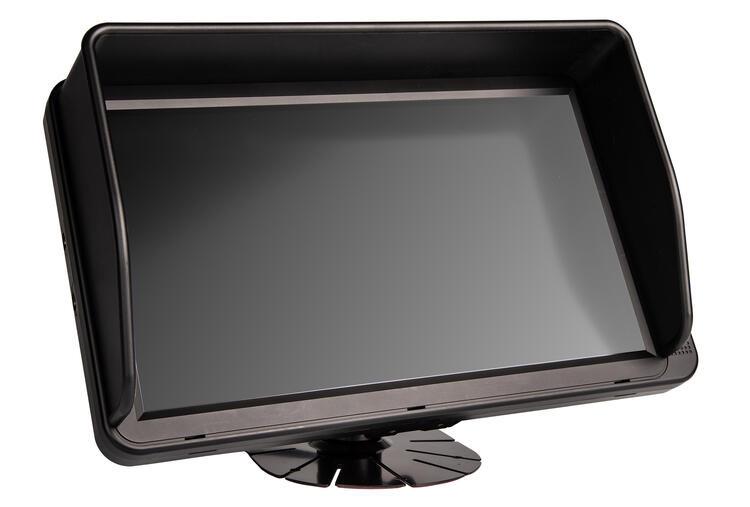

MONITORIT

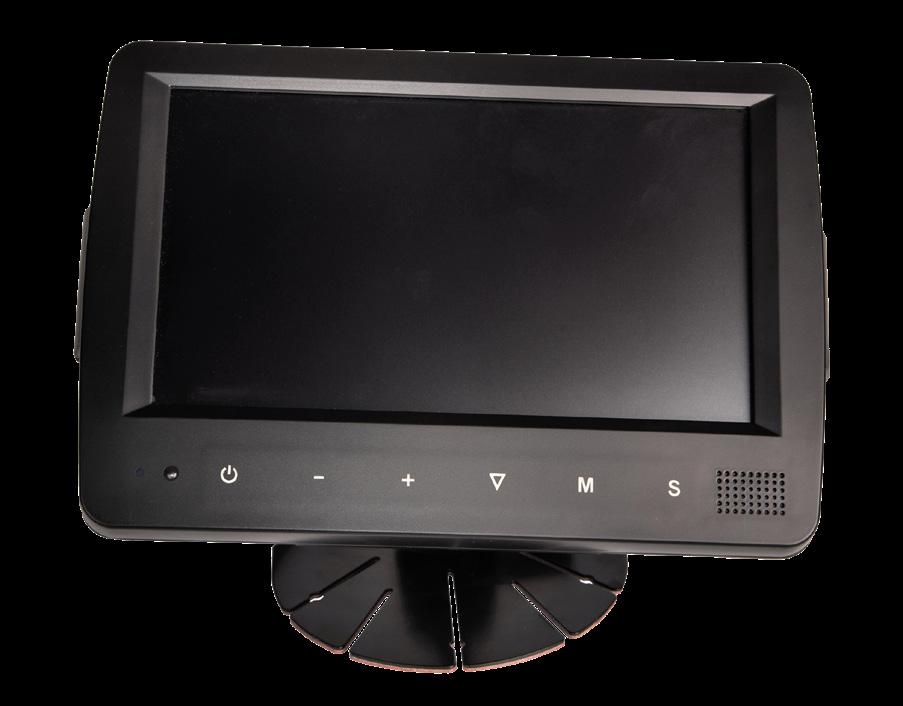

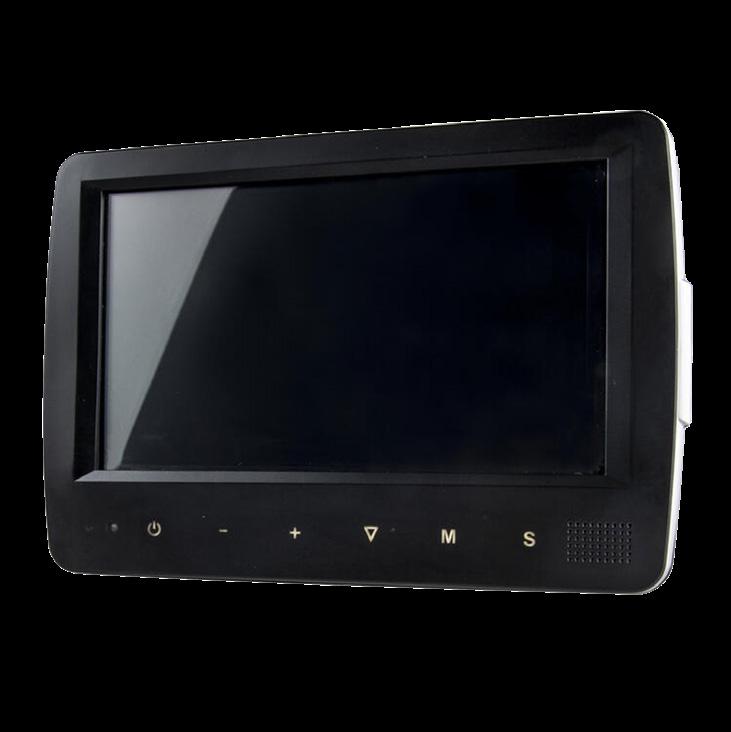

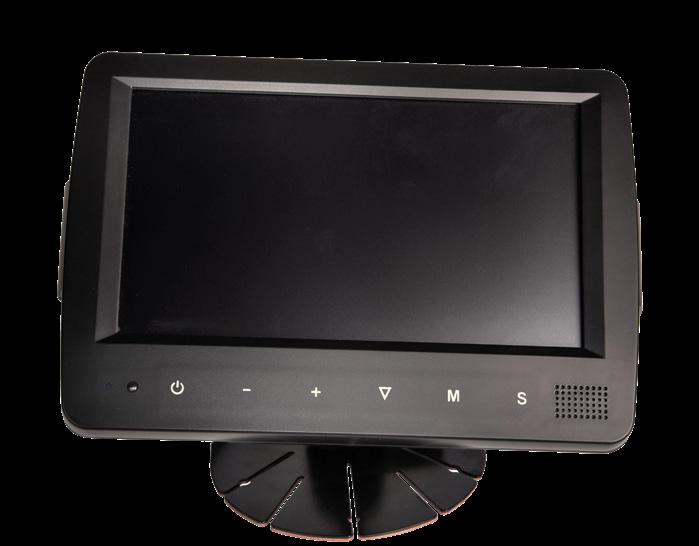

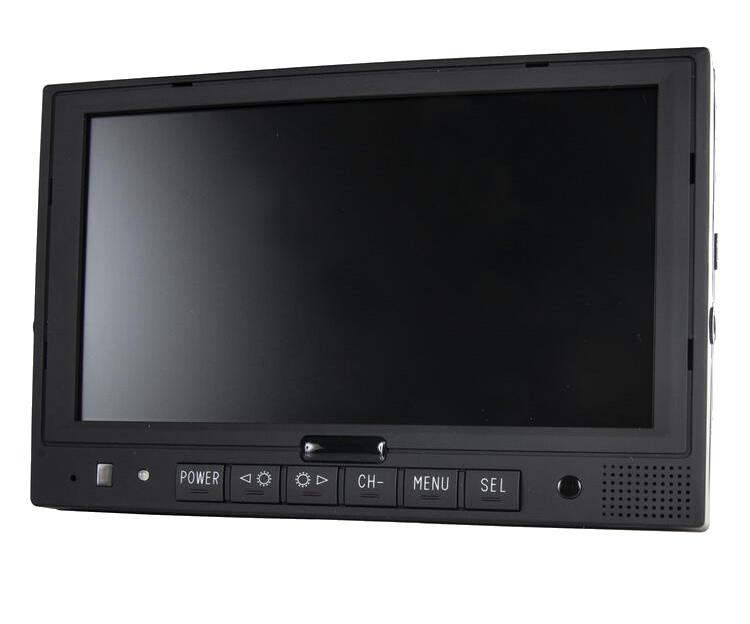

Monitori 7”, painonapeilla, liitännät neljälle kameralle

3087100

TUOTEKUVAUS

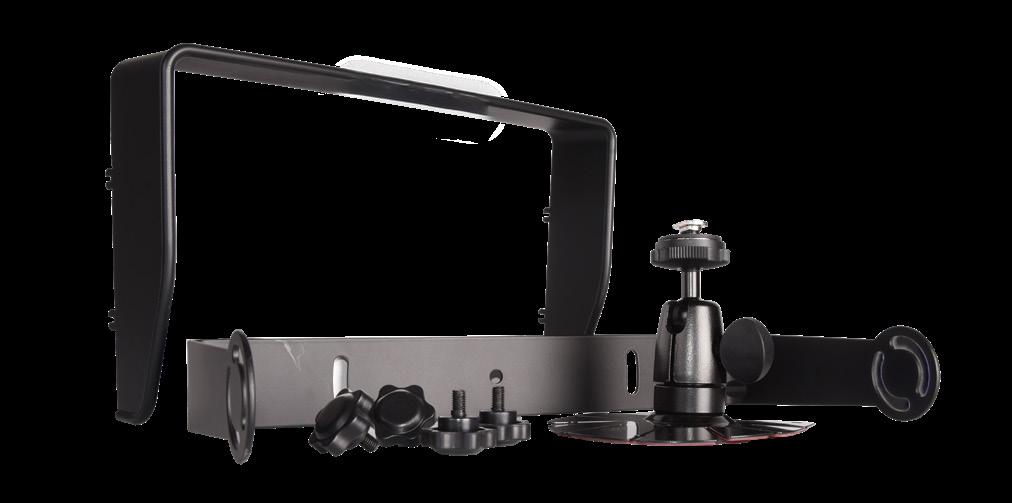

Näytön mukana tulee kannatin, häikäisysuoja, näytön kaukosäätö sekä kamera kaapeli. Kamerat voidaan ohjata päälle triggereiden avulla sekä näytönjako voidaan toteuttaa trigerillä. esim peruutustilanteessa, jolloin näyttö jaetaan etukameran ja peruutuskameran kuvien kesken.

Näytössä on mahdollista asettaa parkkikuvioavustin sekä pystyviiva-avustin.

NÄYTÖNJAKOMAHDOLLISUUDET

TEKNISET TIEDOT

Kirkkaus

Kameran input

Mitat

IP-luokka

Jännitealue

Katselukulma

Kokonaispaino

Kontrasti

Lämpötila-alue

Menu operointi

Resoluutio

Tehonkulutus

Videoformaatti

600 cd/m2

4 st

182 x 122 x 28,7 mm

IP40

10-32 Vdc

U: 85°/N: 85°/ H/V: 85°

1350 g

700.01.00

-20- +70 °C

Painikkeet

1024 x 3(RGB) x 600

10 W

H.264 PAL/NTSC

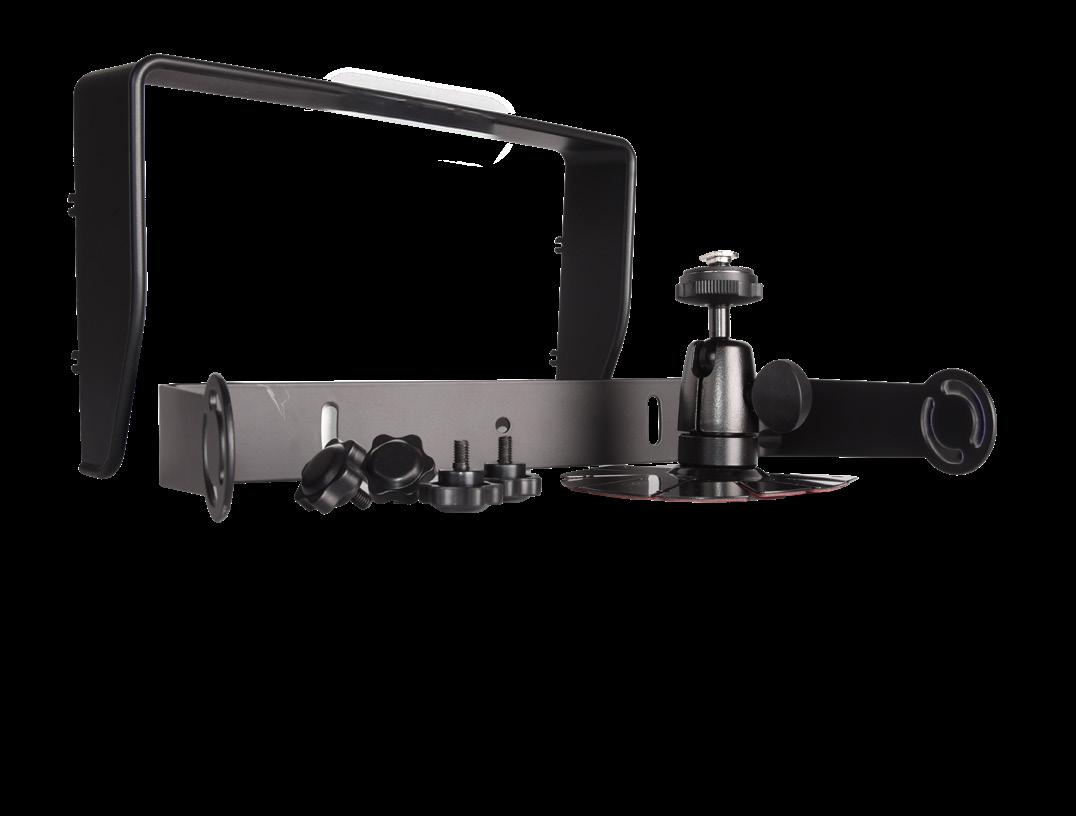

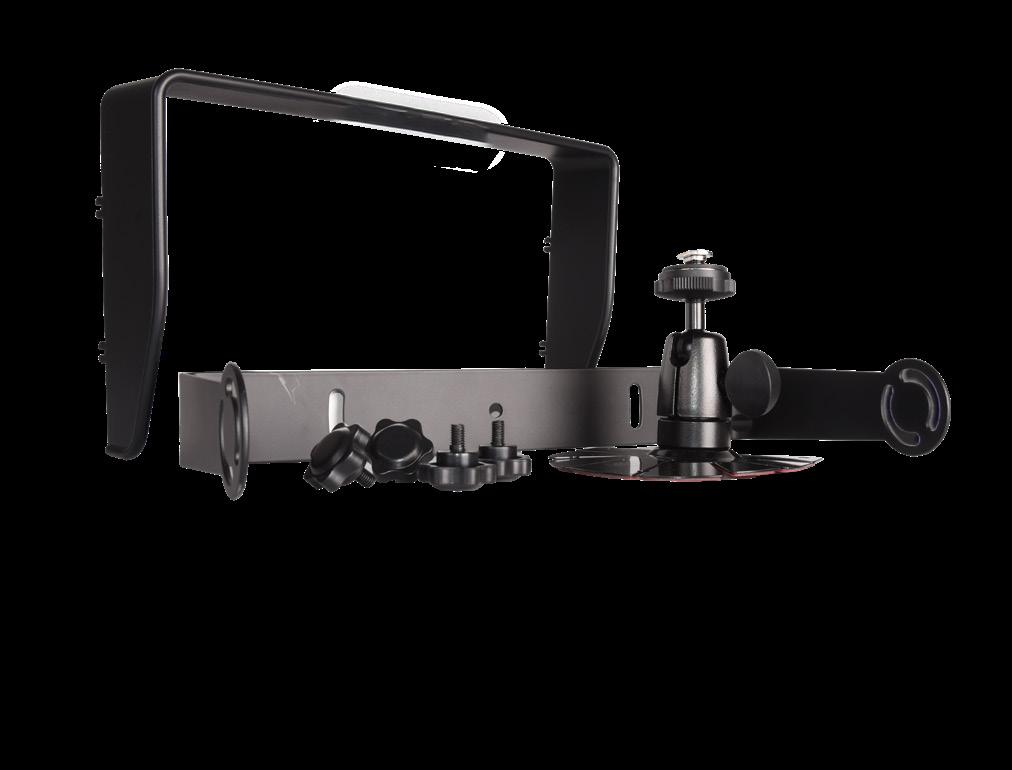

Tarvikevalikoima

MONITORIT

Monitori 7” IP66

3087101

TUOTEKUVAUS

Erittäin kestävä rakenne, kosketusnäyttö, liitännät neljälle kameralle.

Näytön mukana tulee kannatin, häikäisysuoja, näytön kaukosäätö sekä kameran kaapeli.

NÄYTÖNJAKOMAHDOLLISUUDET

TEKNISET TIEDOT

Kirkkaus

Kameran input

Mitat

IP-luokka

Jännitealue

Katselukulma

Kokonaispaino

Kontrasti

Lämpötila-alue

Menu operointi

Resoluutio

Tehonkulutus

Videoformaatti

600 cd/m2

4 st

182 x 122 x 34 mm

IP66

10-32 Vdc

U: 85°/N: 85°/ H/V: 85°

1350 g

700.01.00

-20- +70 °C

Kosketusnäyttö

10 W 1024 x 3(RGB) x 600

H.264 PAL/NTSC

Tarvikevalikoima

MONITORIT

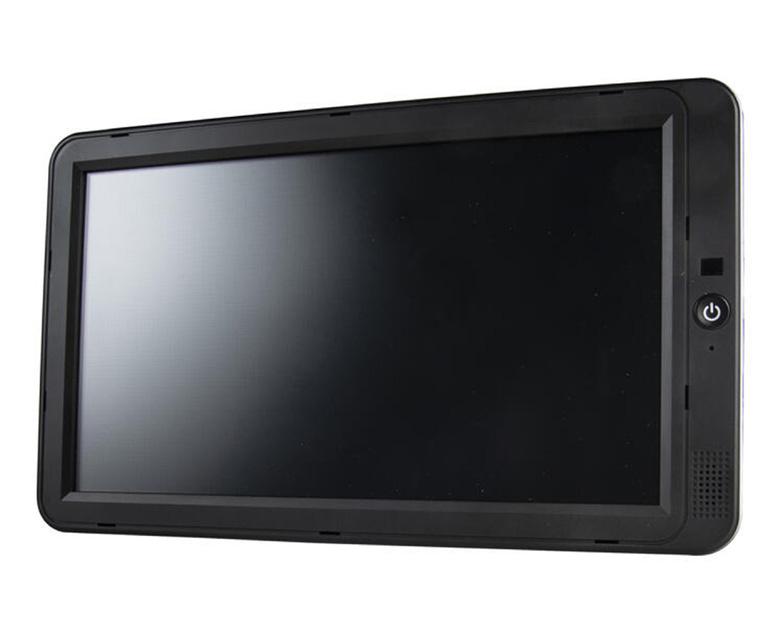

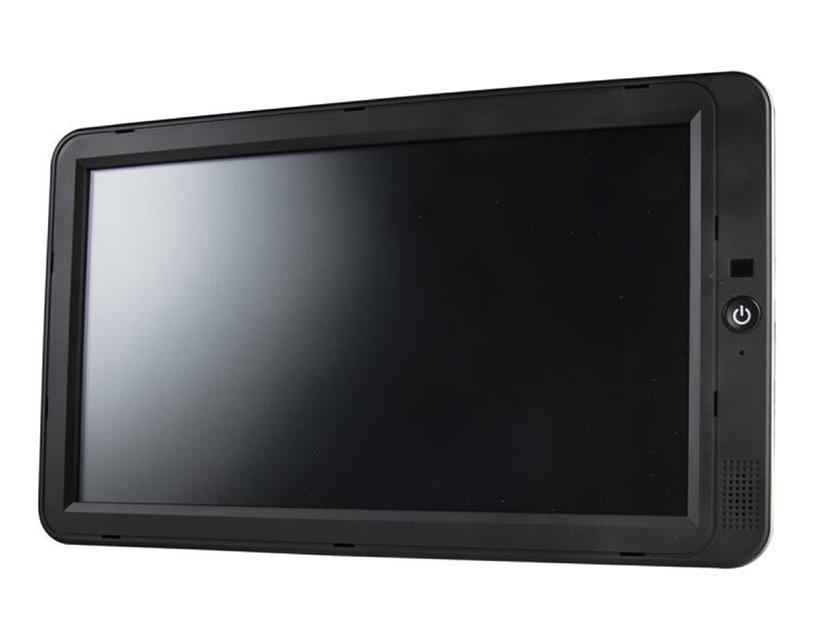

Monitori 10”, kosketusnäyttö 3087103

TUOTEKUVAUS

Mahdollisuus kytkeä neljä kameraa.

Näytön mukana tulee kannatin, häikäisysuoja, näytön kaukosäätö sekä kameran kaapeli.

NÄYTÖNJAKOMAHDOLLISUUDET

TEKNISET TIEDOT

Kirkkaus

Kameran input

Mitat

IP-luokka

Jännitealue

Katselukulma

Kokonaispaino

Kontrasti

Lämpötila-alue

Menu operointi

Resoluutio

Tehonkulutus

Videoformaatti

600 cd/m2

4 st

182 x 122 x 28,7 mm

IP40

10-32 Vdc

U: 85°/N: 85°/ H/V: 85°

1350 g

7000:1

-20- +70 °C

Kosketusnäyttö

1024 x 3(RGB) x 600

10 W

1080P30/1080P25

Tarvikevalikoima

KAMERAJÄRJESTELMÄT

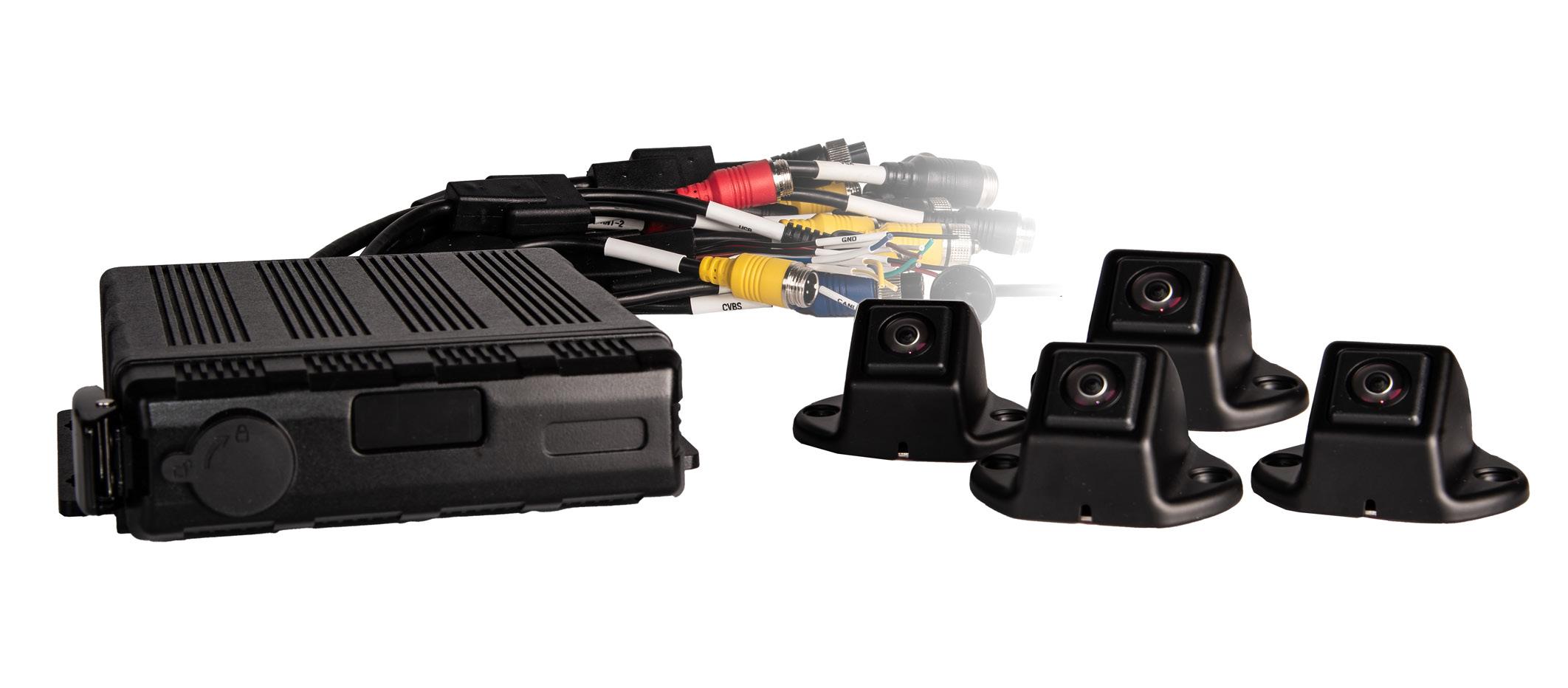

360-kamerajärjestelmä, sisältää 4 kameraa ja ohjausyksikön

F087250

TEKNISET TIEDOT

Kirkkaus

Kameran input

Mitat

IP-luokka

Jännitealue

Katselukulma

Kokonaispaino

Kontrasti

Lämpötila-alue

Menu operointi

Resoluutio

Tehonkulutus

Videoformaatti

600 cd/m2

4 st

182 x 122 x 34 mm

IP66

10-32 Vdc

U: 85°/N: 85°/ H/V: 85°

1350 g

700.01.00

-20- +70 °C

Kosketusnäyttö

1024 x 3(RGB) x 600

10 W

H.264 PAL/NTSC

AI-TOIMINNOT:

• LDW (Kaistapoikkeamahälytys)

• FCW (Etuosatörmäyshälytys)

• BSD (kuolleen kulman tunnistus)

• Jalankulkijaintunnistus (>10 m alueella kamerakohtaisesti)

• DMS (kuljettajan väsymyksen/ seurannan järjestelmä).

KAMERAJÄRJESTELMÄT

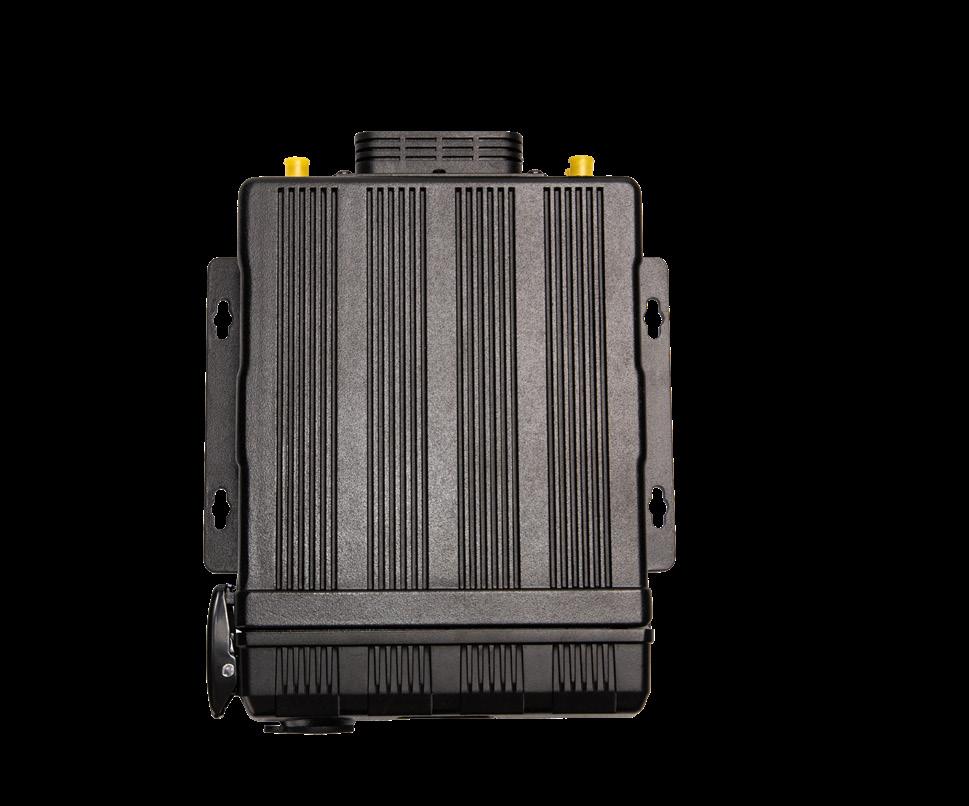

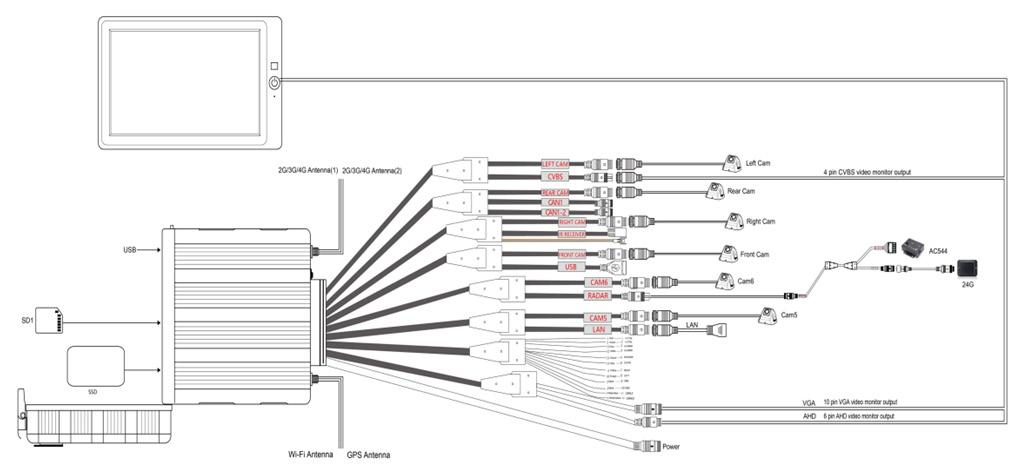

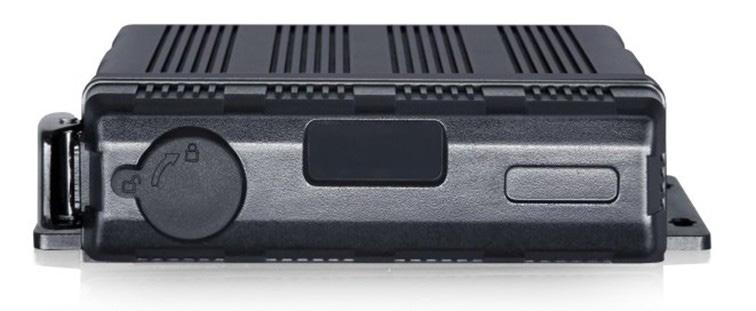

360-kamerajärjestelmän ohjausyksikkö

TEKNISET TIEDOT

Kameroiden määrä

Mitat

IP-luokka

Jännitealue

Videolähtö

Triggerit

Laajennukset

Lämpötila-alue

Menu operointi

GPS

Wifi

Automaattinen kalibrointi

4 tai 6

181,6×146,6 mm

IP69K

10-32 Vdc

AHD/VGA/CVBS (PAL/ NTSC)

Peruutus, kääntö (vasen/oikea)

2×CAN, Ethernet, USB, TTL, G sensori

-20- +70 °C

Näytöltä

Kyllä

-1 minuutti

KAMERAJÄRJESTELMÄT

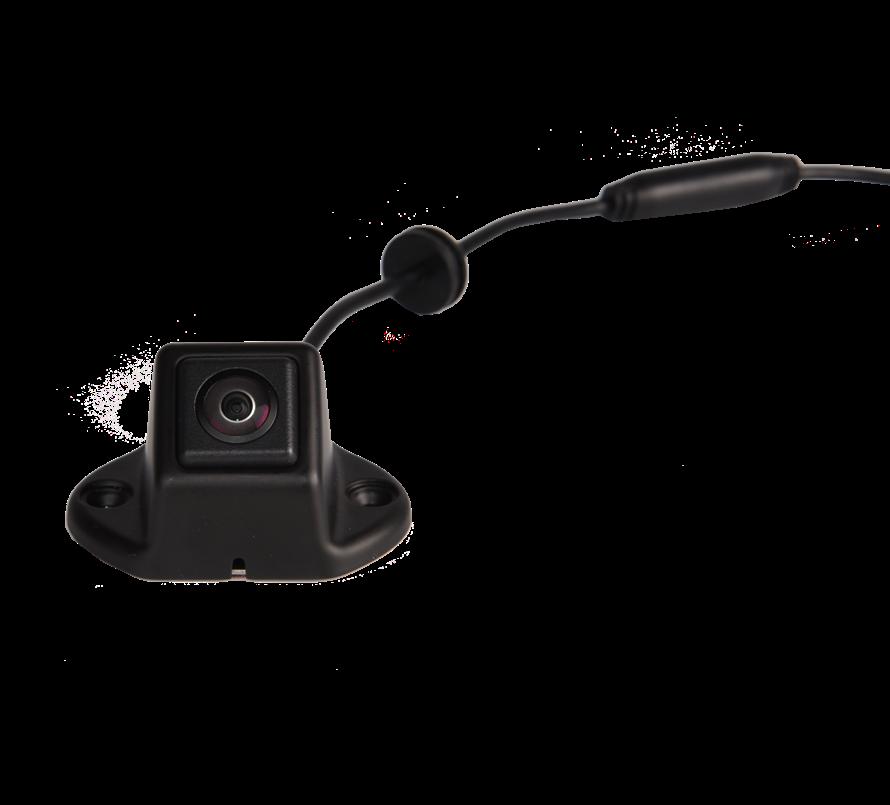

360-kamerajärjestelmän kamera

F087101

TEKNISET TIEDOT

Ominaisuuksia

Linssi

IP-luokka

Yökuvaus

Tärinänvaimennus

Virta

Lämpötila-alue

Katselukulma

CMOS-kenno, automaattinen valkotasapaino ja valotus

1080P teräväpiirto

IP69K vedenpitävä

“starlight”-tason herkkyys (<0.1 lux)

ISO 16750-32012 (5.9G)

12 V

-20- +70 °C

170°

Kuvataajuus 25/30 fps

RADAR-JÄRJESTELMÄ

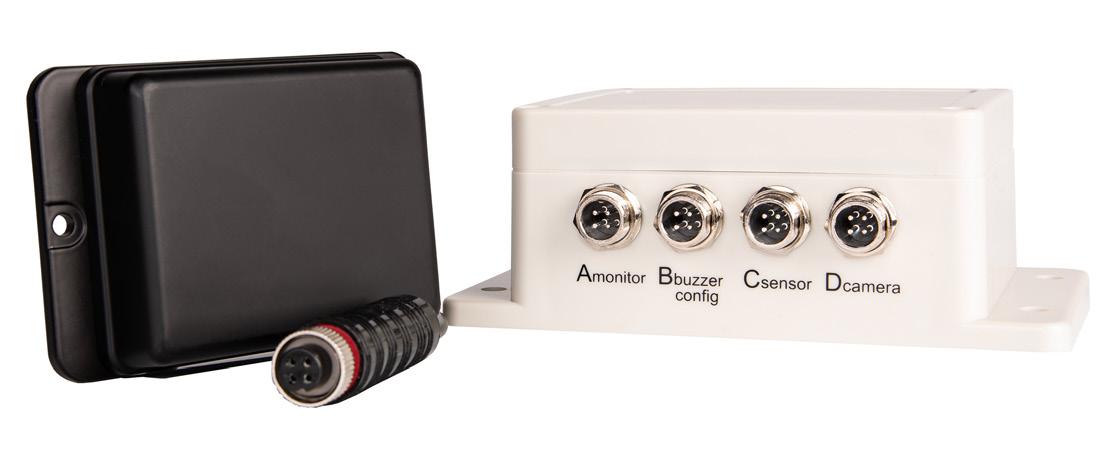

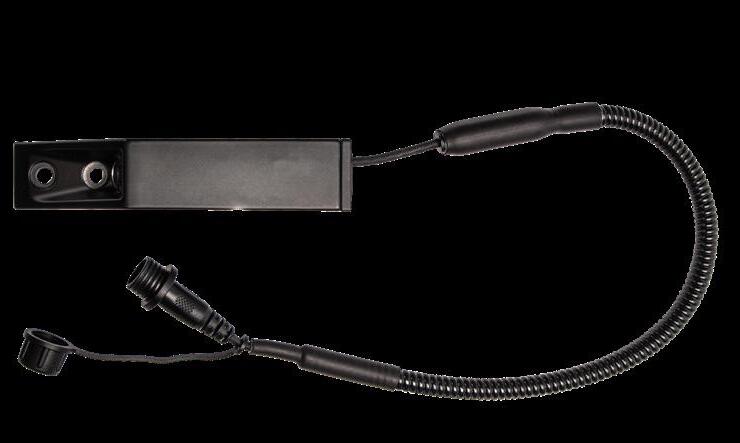

Radar-järjestelmä

F087166

Liitettävissä kamerajärjestelmään.

TEKNISET TIEDOT

Taajuus

Tyyppi

Jännitealue

Käyttöalue

Visuaaliset värit

Havaitsemistoleranssi

Sensorin havaitsemiskulma

Trigger input x1

Alarm output x1

Sopiva näyttö 360-kamerajärjestelmään:

• F087150

Video

Wi-Fi moduuli

Lämpötila-alue

IP-luokka

Tärinänkesto

Mitat

24.00 ~ 24.20GHz

10 - 32V DC FMCW

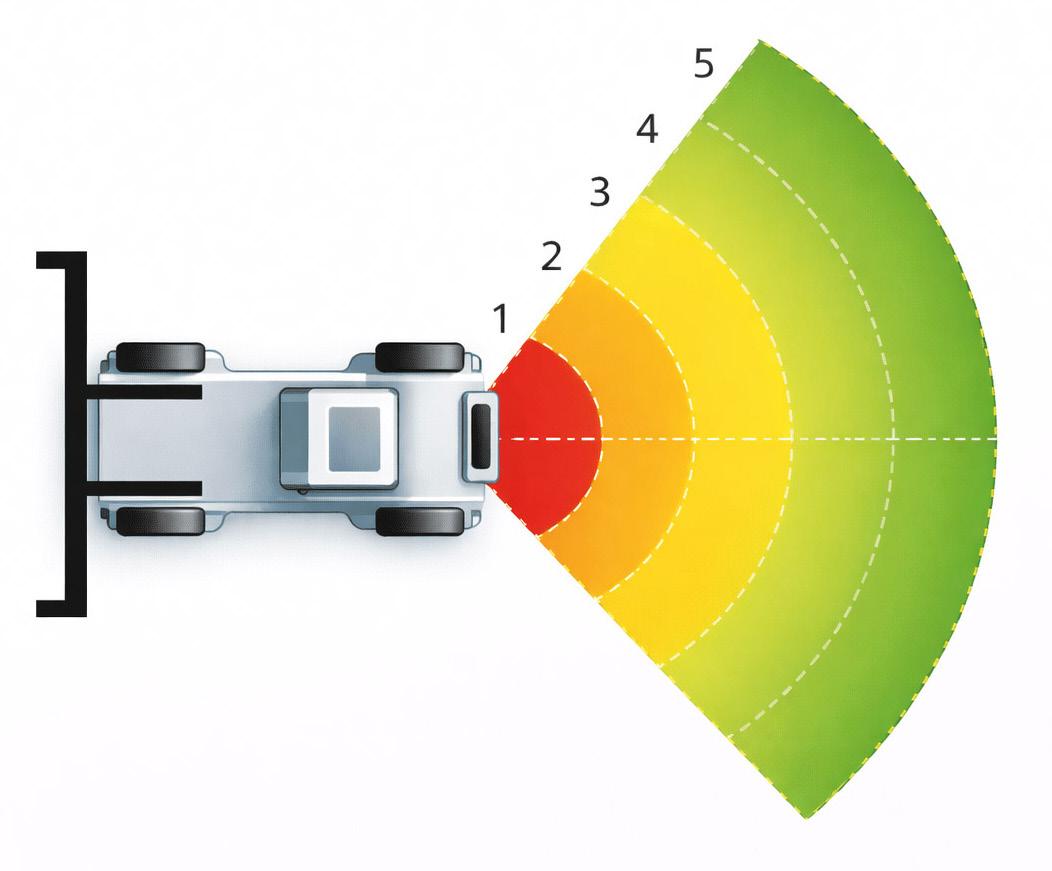

0.1~20m, max 5 alueeseen jako. Jokaisen alueen kokoa voidaan säätää

Vihreä (kauin), Keltainen (keskimmäinen), Punainen (Lähin)

+/- 30 cm

100° (Horisontaalinen), 40° (Vertikaalinen)

Trigger from vehicle, high active

Range above +10Vdc, up to supply voltage

Switched to Ground when activated, Loading up to 1.0A

CVBS(PAL, NTSC), AHD(720P 25fps/30fps, 1080P 25fps/30fps)

2.4GHz

-20 - +70 °C

IP69K

ISO 16750-3 2012 (5.9G)

Sensori: 106.6(W) ×72.6(H) ×32.4(D) mm ohjausyksikkö: 152.6(W) ×89.2(H) ×53.8(D) mm

KAAPELIT

TUOTEKUVAUS

Tarvikkeet ja kaapelit Exolöf-kamerajärjestelmille.

Nelinapaiset kaapelit soveltuvat käytettäväksi Exolöfmonitorin ja kameran väliin.

4-NAPAISET KAAPELIT KAMERAN JA NÄYTÖN VÄLILLE LANGATTOMAT

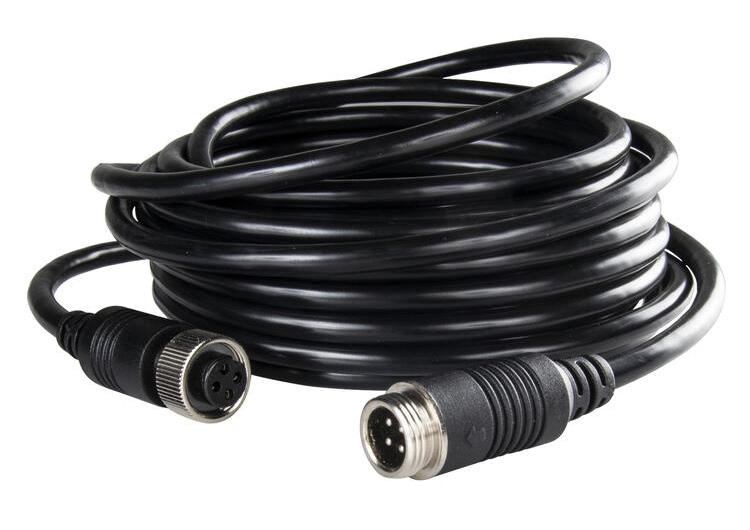

KAMERAKAAPELI 3M, NAARAS-UROS

Tuotenumero: 3087112

KAMERAKAAPELI 5M, NAARAS-UROS

Tuotenumero: 3087113

KAMERAKAAPELI 10M, NAARAS-UROS

Tuotenumero: 3087114

KAMERAKAAPELI 15M, NAARAS-UROS

Tuotenumero: 3087115

KAMERAKAAPELI 20M, NAARAS-UROS

Tuotenumero: 3087116

KAMERAKAAPELI 25M, NAARAS-UROS

Tuotenumero: 3087117

LANGATTOMAT JÄRJESTELMÄT

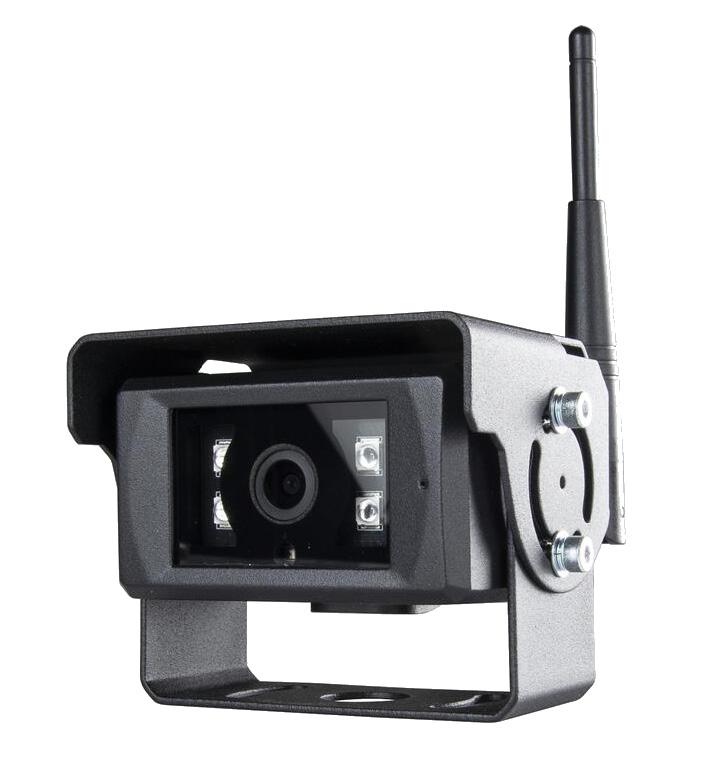

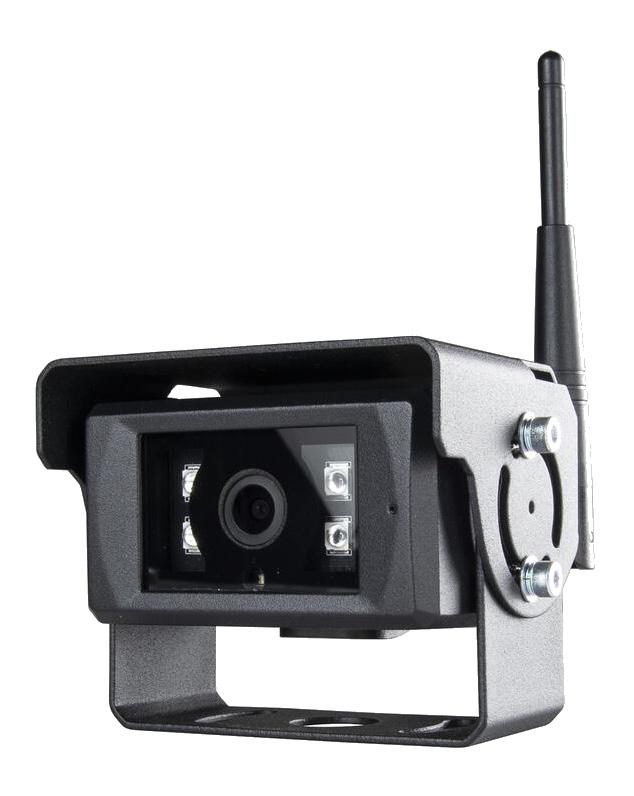

Peruutuskamera 110 astetta 3087140

Peruutuskamera 130 astetta, moottoroidulla suojavisiirillä 3087146

TUOTEKUVAUS

Peruutuskamera 130 astetta 3087141

Exolöfin langattomat ajoneuvokamerat yhdessä Exolöfin langattoman monitorin kanssa tekevät kamerajärjestelmän asentamisesta yksinkertaista ja säästää asennusaikaa.

Kamera tarvitsee erillisen akun tuotenumero 3087150 tai se kytketään 12Vdc järjestelmään. Virrankulutuksen

Päivä-mode:1,8 W–2,5 W Yö mode:3,6 W–4,3 W.

TEKNISET TIEDOT

Avautumiskulma

IP-luokka

Jännite

Kaapelin pituus

Kokonaispaino

Käyttölämpötila

Käyttöetäisyys

Taajuus

110 tai 130

IP69K

12 Vdc

450 mm

500 g

-20- +70 °C

200 m

2403MHz-2478MHz

Resoluutio 1080P

Tärinänkesto 0,1 Lux

5,9G, ISO 16750-3

Lux arvo

Viive 170 ms

10-32 V DC

2403MHz-2478MHz

LANGATTOMAT JÄRJESTELMÄT

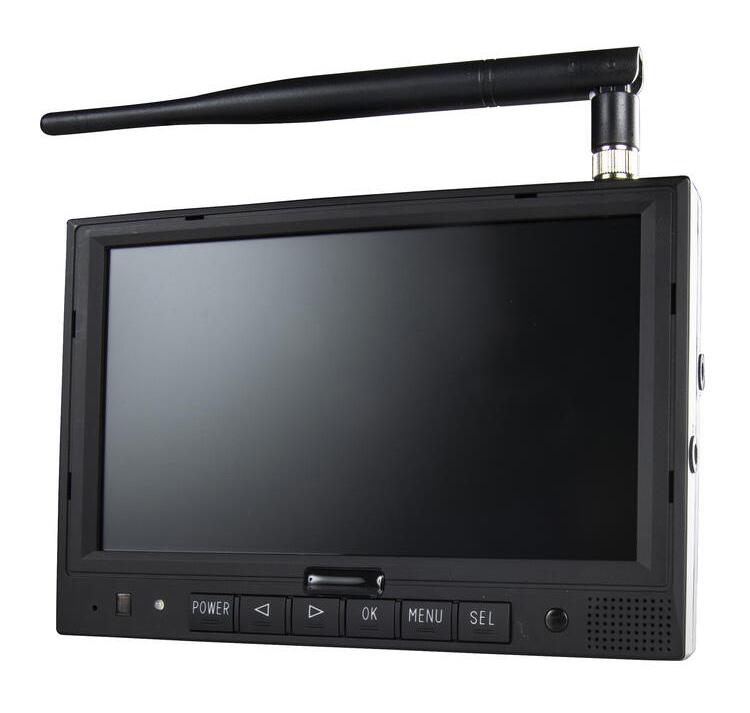

Monitori 7” TS WL IP66, kosketusnäyttö 3087132

TUOTEKUVAUS

Exolöfin langattomat monitorit yhdessä Exolöfin langattomien kameroiden kanssa tekevät kamerajärjestelmän asentamisesta yksinkertaista ja säästää asennusaikaa.

NÄYTÖNJAKOMAHDOLLISUUDET

TEKNISET TIEDOT

Kirkkaus

Max kamera

Mitat

IP-luokka

Jännitealue

Katselukulma

Kokonaispaino

Kontrasti

Lämpötila-alue

Menu operointi

Resoluutio

Tehonkulutus

Videoformaatti

650 cd/m2

4 kpl

197 x 132 x 34 mm

IP66

10-32 Vdc

U: 85°/N: 85°/ H/V: 85°

1350 g

700:1

-20- +70 °C

Kosketusnäyttö

10 W 1024 x 3(RGB) x 600

H.264 PAL/NTSC

Tarvikevalikoima

LANGATTOMAT JÄRJESTELMÄT

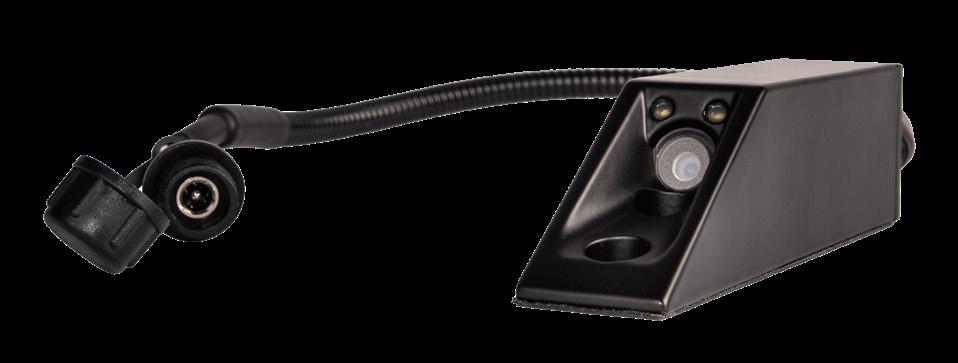

Langaton haarukkakamera

3087148

TUOTEKUVAUS

Langattomassa trukkikamerassa on vakaa signaali ja jopa 120 metrin kantama. Sen 62° katselukulma lisää näkyvyyttä, ratkaisee kuolleiden kulmien ongelmia ja ehkäisee onnettomuuksia sekä parantaa toiminnan tehokkuutta. Pohjamagneetti helpottaa asentamista. Tuotteessa on sisään rakennettu LED-valo.

Kamera tarvitsee erillisen akun tuotenumero 3087150.

TEKNISET TIEDOT

Avautumiskulma

IP-luokka

Jännite

Kaapelin pituus

Kokonaispaino

Käyttölämpötila

Käyttöetäisyys

Taajuus

Resoluutio

Tärinänkesto

IP69K

450 mm

500 g -20 . +70 °C 12 Vdc

120 m

5,9G, ISO 16750-3 1080P 2403MHz-2478MHz

2403MHz-2478MHz

Lux arvo 130 ms

0,1 Lux 10-32 V DC

Viive

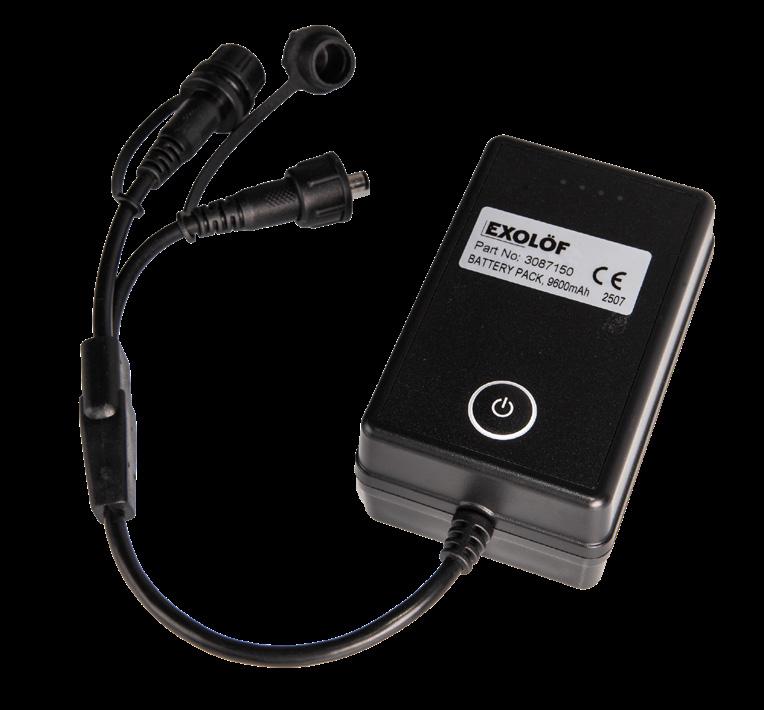

Akku 3087150

TUOTEKUVAUS

Exolöf-akkupaketti langattomiin kameroihin, 9600 mA. Akku ladataan mukana tulevalla USB-laturilla. Akun uudelleenlataus kestää noin 3 tuntia (12 V tai 24 V DC).
