PROFIL TAPAK PROFIL TAPAK

KELILING

635 meter

LUAS

19,103 m² (1,9 ha)

DATA TAPAK DATA TAPAK

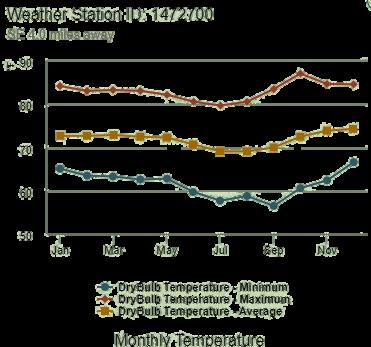

Temperatur Bulanan

WINDROSE

Panas : Bulan Oktober 30,61111 °C

Dingin : Bulan September 13,61111 °C

Angin cenderung kencang pada arah tenggara

Paling

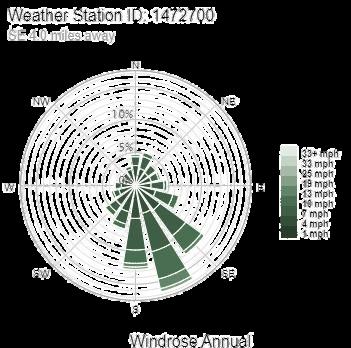

D A T A A N G I N

Angin dikategorikan sebagai light air (0,3-1,5) dan light breeze ( 1,6 - 3,3)

Angin pada tapak datang paling kencang dari arah tenggara berhembus ke arah barat laut

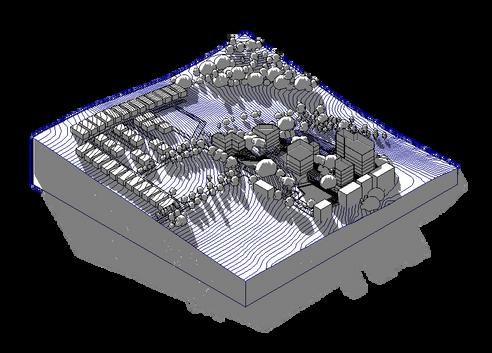

P O T O N G A N T O P O G R A F I

0 -2° (0-2%)

2-4° (2-7%)

4-8° (7-15%)

8 -16° (15-30%)

35 - 55° (70-140%)

16 - 35° (30-70%)

> 55° (> 140%)

Datarhinggahampirdatar;Tidakadaprosesdenudasiyangberarti

Datarhinggahampirdatar;TidakadaprosesdenudasiyangberartiAgakmiring;Gerakan tanahkecepatanrendah,erosilembardanerosialur(sheetandrillerosion) rawanerosi

Agakcuram;Banyakterjadigerakantanahdanerosi,terutamalongsoranyangbersifat nendatan

Miring; Sama dengan di atas, tetapi dengan besaran yang lebih tinggi Sangat rawan erositanah

Sangatcuram;Batuanumumnyamulaitersikap,prosesdenudasionalsangatintensif, sudahmulaimenghasilkanendapanrombakan(koluvial)

Curam;Prosesdenudasionalintensif,erosidangerakantanahseringterjadi

Curamsekali;Batuantersikap,prosesdenudasionalsangatkuat,rawanjatuhan batu,tanamanjarangtumbuh(terbatas)

Area curam (tdk layak bangun)

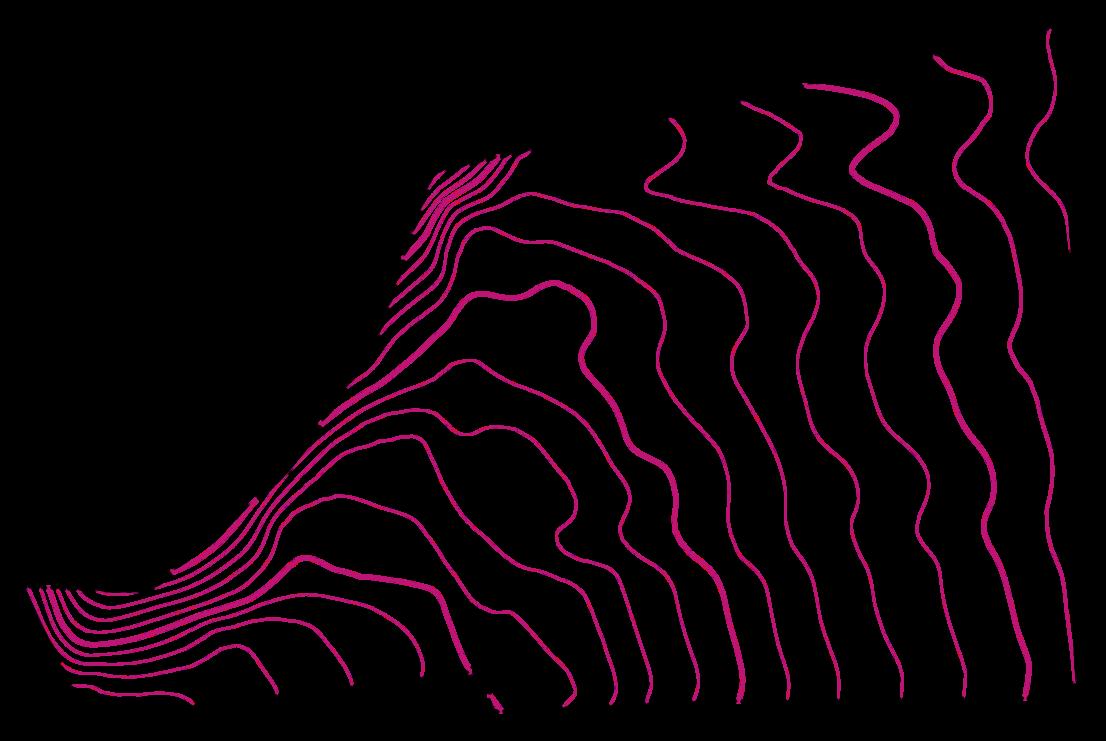

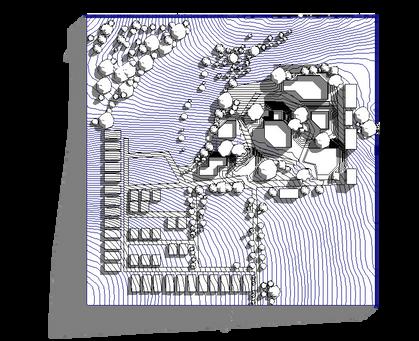

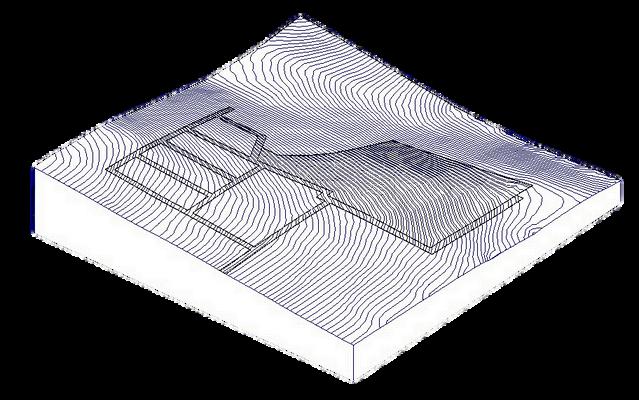

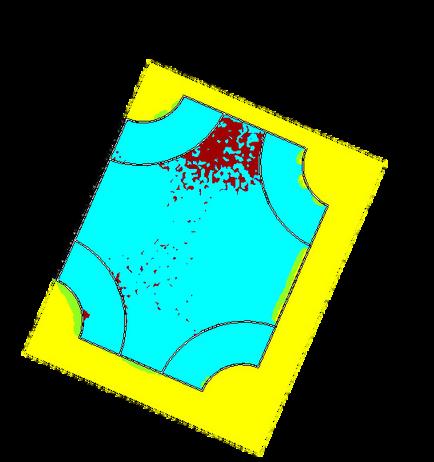

D A T A K O N T U R T A P A K

V I E W T A P A K

K E L U A R

view normal potential view

LOKASI LOKASI

V E G E T A S I

JENIS VEGETASI DI TAPAK :

1. pohon meranti

2. pohon mahoni

3. pohon trembesi

4 pohon ulin

5 pohon tembesu

6 pohon glodokan tiang

7. pohon akasia

8. pohon jati

9 pohon kayu manis

10 Pohon Bungur

11 Jati Belanda

12. Flamboyan

K E D A L A M

akses masuk kedalam tapak bisa diakses melalui 2 jalur yaitu dari dalam perumahan dan dari luar (bagian selatan)

lebar jalan : 6 meter

Aksesibilitas tinggi, sangat cocok untuk digunakan sebagai zona komersil dan zona pelayanan. Direncanakan sebagai zona publik.

ANALISIS GBCI ANALISIS GBCI

ASD P ( Area Hijau )

Adanyaarealansekapberupavegetasi(softscape)yangbebasdaristrukturbangunandanstruktursederhanabangunantaman (hardscape)diataspermukaantanahataudibawahtanah

a Untukkonstruksibaru,luasareanyaadalahminimal10%dariluastotallahan

b Untukrenovasiutama(majorrenovation),luasareanyaadalahminimal50%dariruangterbukayangbebasbasementdalam tapak

AreainimemilikivegetasimengikutiPermendagriNo1tahun2007Pasal13(2a)dengankomposisi50%lahantertutupiluasan pohon ukuran kecil, ukuran sedang, ukuran besar, perdu setengah pohon, perdu, semak dalam ukuran dewasa, dengan jenis tanamanmempertimbangkanPeraturanMenteriPUNo 5/PRT/M/2008mengenaiRuangTerbukaHijau(RTH)Pasal231tentang KriteriaVegetasiuntukPekarangan

ASD 1 ( Pemilihan Tapak )

Memilihdaerahpembangunanyangdilengkapiminimaldelapandari12prasaranasaranakota

MemilihdaerahpembangunandenganketentuanKLB>3

Melakukanrevitalisasidanpembangunandiataslahanyangbernilainegatifdantakterpakaikarenabekaspembangunanatau dampaknegatifpembangunan

ASD 2 ( Aksesibilitas Komunitas

Terdapatminimaltujuhjenisfasilitasumumdalamjarakpencapaianjalanutamasejauh1500mdaritapak

Membukaaksespejalankakiselainkejalanutamadiluartapakyangmenghubungkannyadenganjalansekunderdan/ataulahan milikoranglainsehinggatersediaakseskeminimaltigafasilitasumumsejauh300mjarakpencapaianpejalankaki

Menyediakan fasilitas/akses yang aman nyaman dan bebas dari perpotongan dengan akses kendaraan bermotor untuk menghubungkan secara langsung bangunan dengan bangunan lain, di mana terdapat minimal tiga fasilitas umum dan/atau denganstasiuntransportasimasal

Membukalantaidasargedungsehinggadapatmenjadiaksespejalankakiyangamandannyamanselamaminimum10jamsehari

ASD 3 ( Transportasi Umum )

TOLAKUKUR

Adanyahalteataustasiuntransportasiumumdalamjangkauan300m(walkingdistance)darigerbanglokasibangunandengantidak memperhitungkanpanjangjembatanpenyeberangandanramp

Menyediakanshuttlebusuntukpenggunatetapgedungdenganjumlahunitminimumuntuk10%penggunatetapgedung

Menyediakanfasilitasjalurpedestriandidalamareagedunguntukmenujukestasiuntransportasiumumterdekatyangamandan nyamandenganmempertimbangkanPeraturanMenteriPekerjaanUmum30/PRT/M/2006mengenaiPedomanTeknisFasilitasdan AksesibilitaspadaBangunanGedungdanLingkunganLampiran2B

Ada Tidak

ASD 4 ( Aksesibilitas Komunitas

TOLAKUKUR Ada Tidak

Adanyatempatparkirsepedayangamansebanyaksatuunitparkirper20penggunagedunghinggamaksimal100unitparkir sepeda

Apabilatolokukur1diatasterpenuhi,perlutersedianyashowersebanyak1unituntuksetiap10parkirsepeda

ASD 3 ( Lansekap pada Lahan )

TOLAKUKUR

Adanyaarealansekapberupavegetasi(softscape)yangbebasdaribangunantaman(hardscape)yangterletakdiataspermukaan tanahseluasminimal40%luastotallahan LuasareayangdiperhitungkanadalahtermasukyangtersebutdiPrasyarat1,tamandi atasbasement roofgarden terracegarden danwallgarden denganmempertimbangkanPeraturanMenteriPUNo 5/PRT/M/2008 mengenaiRuangTerbukaHijau(RTH)Pasal231tentangKriteriaVegetasiuntukPekarangan

Bilatolokukur1dipenuhi,setiappenambahan5%arealansekapdariluastotallahanmendapat1nilai

Penggunaantanamanyangtelahdibudidayakansecaralokaldalamskalaprovinsi sebesar60%luastajukdewasaterhadapluas arealansekappadaASD5tolokukur1

ASD 6 ( Iklim Mikro )

TOLAKUKUR

Menggunakanberbagaimaterialuntukmenghindariefekheatislandpadaareaatapgedungsehingganilaialbedo(dayarefleksi panasmatahari)minimum0,3sesuaidenganperhitungan

Menggunakangreenroofsebesar50%dariluasatapyangtidakdigunakanuntukmechanicalelectrical(ME),dihitungdariluastajuk

Menggunakanberbagaimaterialuntukmenghindariefekheatislandpadaareaperkerasannon-atapsehingganilaialbedo(daya refleksipanasmatahari)minimum03sesuaidenganperhitungan

TOLAKUKUR

Desainlansekapberupavegetasi(softscape)padasirkulasiutamapejalankakimenunjukkanadanyapelindungdaripanasakibat radiasimatahari

Desainlansekapberupavegetasi(softscape)padasirkulasiutamapejalankakimenunjukkanadanyapelindungdariterpaanangin kencang

ASD 7 ( Manajemen Air Limpasan Hujan )

Ada Tidak

TOLAKUKUR Ada Tidak

Pengurangan beban volume limpasan air hujan ke jaringan drainase kota dari lokasi bangunan hingga 50% yang dihitung menggunakannilaiintensitascurahhujansebesar50mm/hari

Menunjukkanadanyaupayapenangananpenguranganbebanbanjirlingkungandariluarlokasibangunan

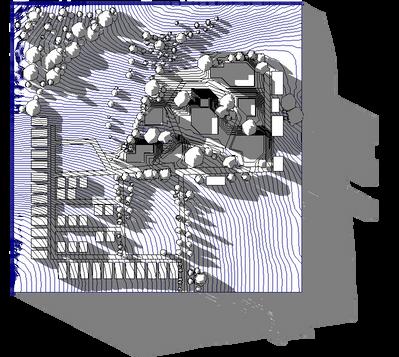

ANALISIS ANALISIS PEMBAYANGAN PEMBAYANGAN

PERTAMA PERTAMA

0900

Pukul 1300

Pukul 1600

Pukul

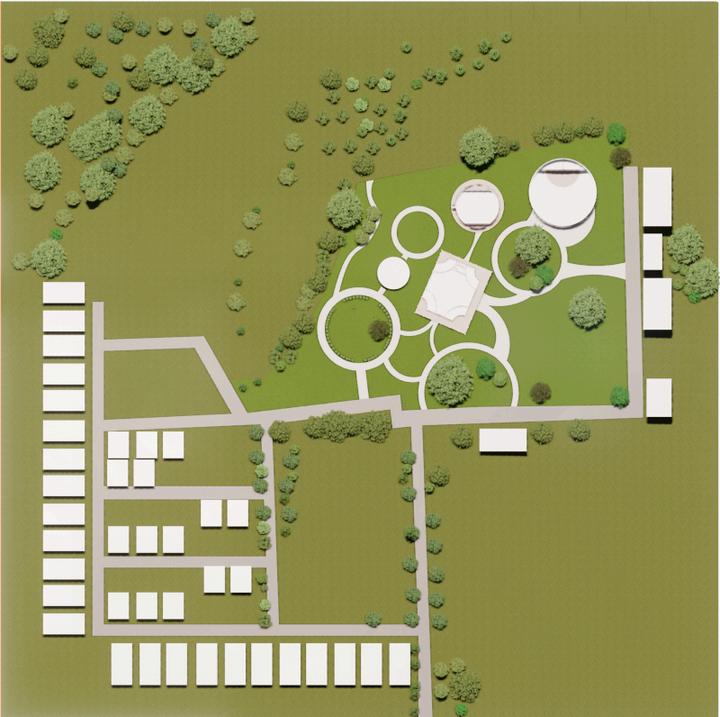

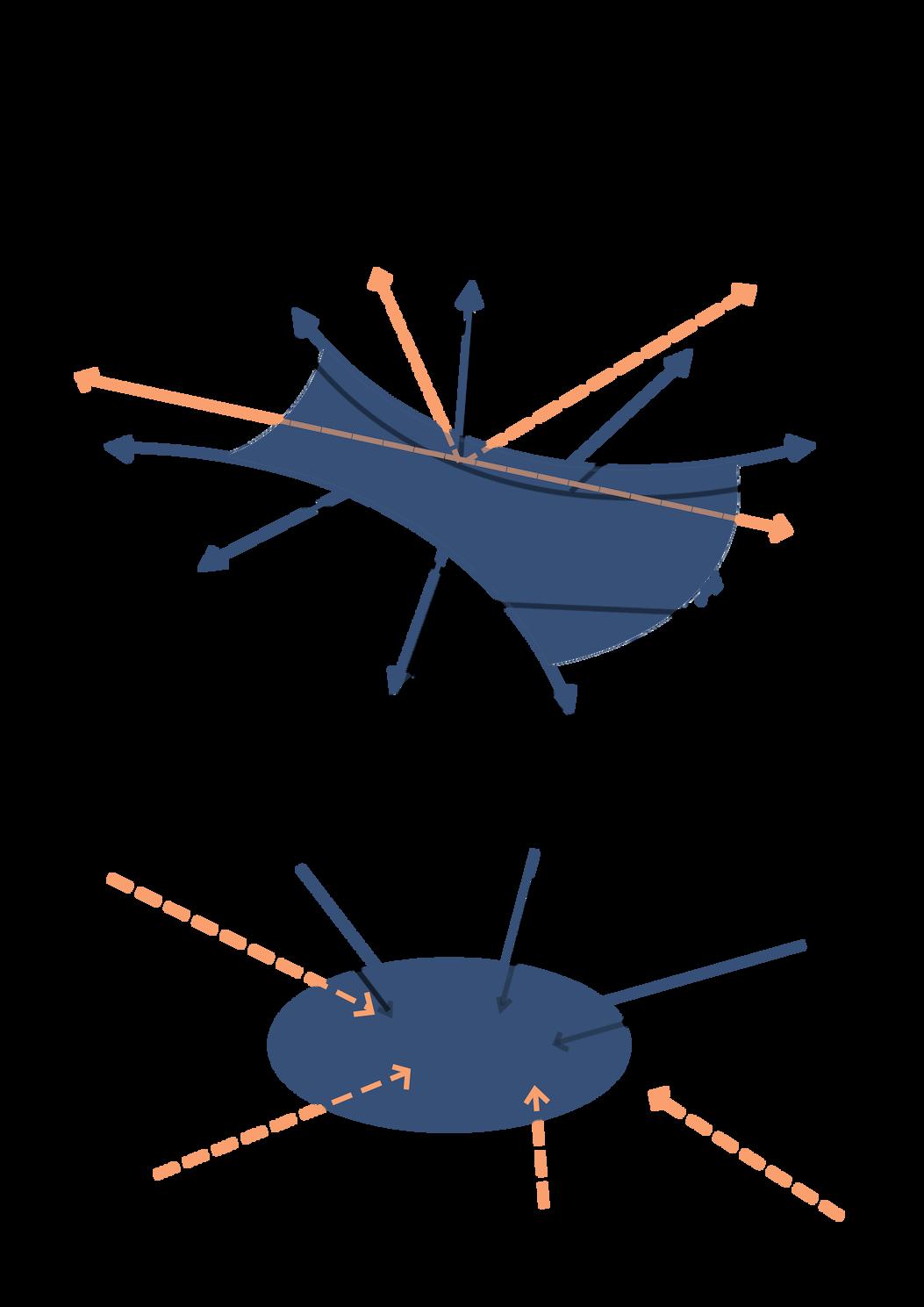

I R K U L A S I D A N A N G I N

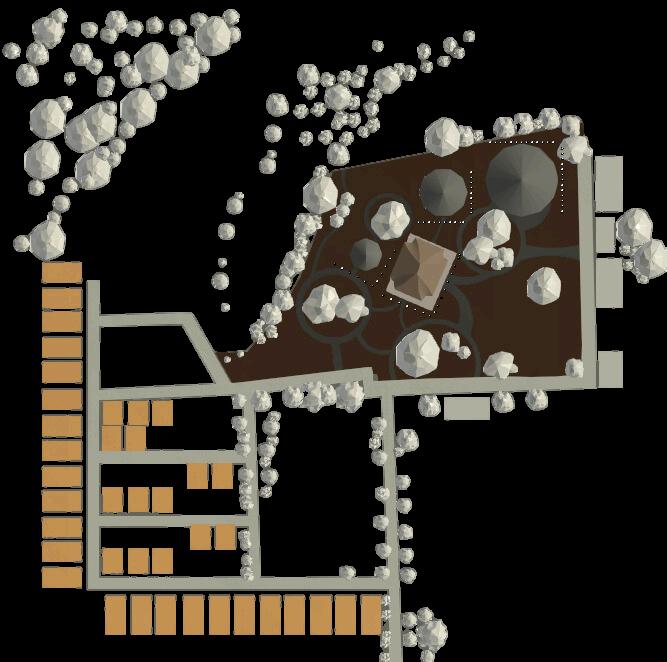

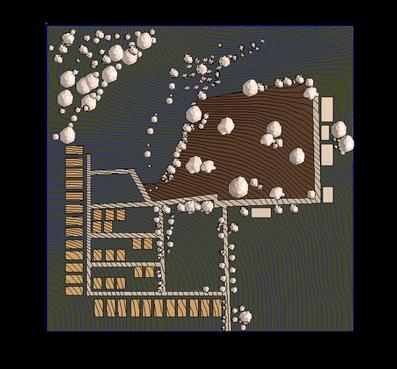

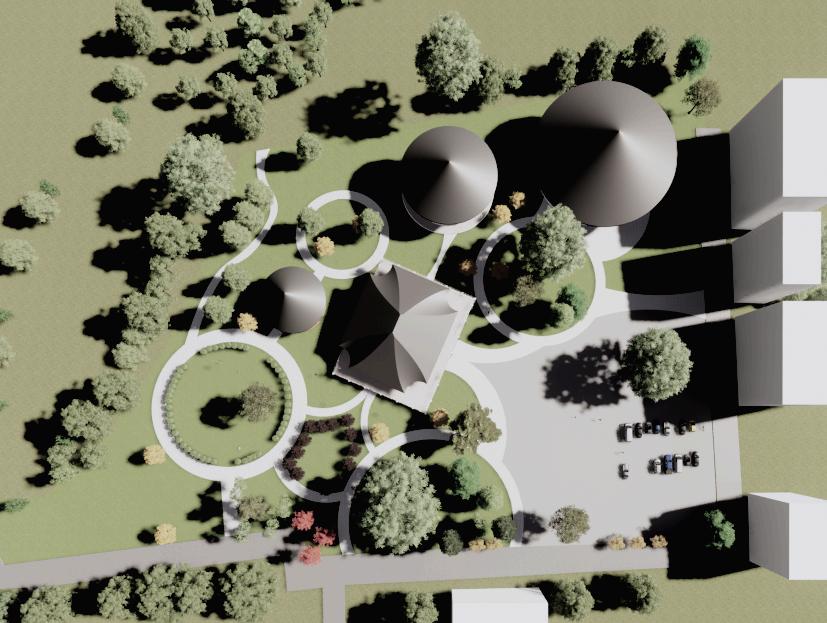

Tatanan massa dan Sirkulasi mempertimbangkan arah angin dan analisis pembayangan

ARAH ANGIN

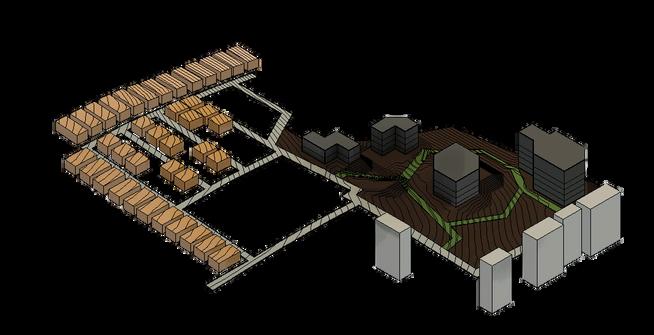

Bangunan 1 (Masjid)

Bangunan 2 (Asrama)

Bangunan 3 (Operasional)

Bangunan 3 (Sekolah)

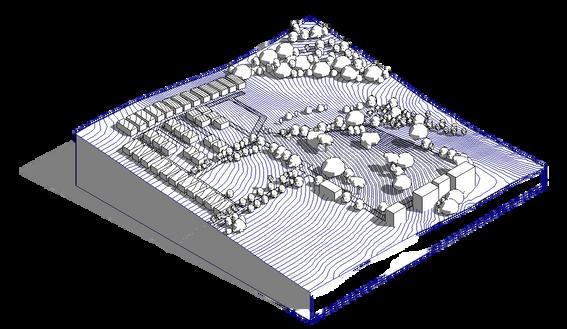

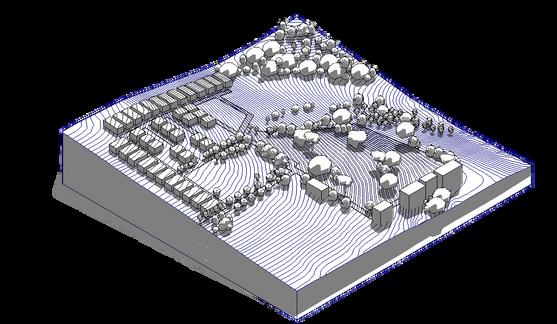

ANALISIS ANALISIS

O K T O B E R 2 0 2 4

Pukul 09.00

pada pagi hari sinar matahari merata terkena pada setiap bangunan.

Pukul 13.00

Pada siang hari semua bangunan terkena sinar matahri secara merata.

Pukul 16.00

Pada sore hari bangunan asrama terkena bayangan dari pepohonan, namun pada siang dan pagi hari bangunan tidak terkena bayangan.

6 O K T O B E R 2 0 2 4

Pukul 09.00

pada pagi hari sinar matahari merata terkena pada setiap bangunan.

Pukul 13.00

Pada siang hari semua bangunan terkena sinar matahri secara merata.

Pukul 16.00

Pada sore hari bangunan asrama terkena bayangan dari pepohonan, namun pada siang dan pagi hari bangunan tidak terkena bayangan.

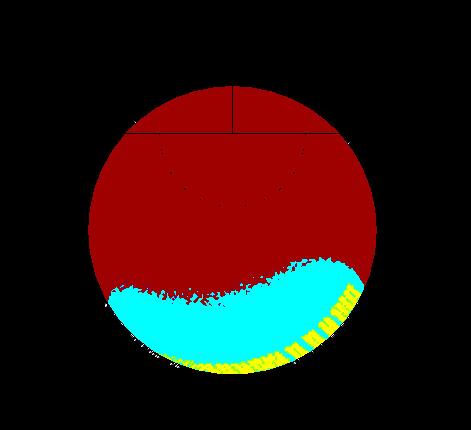

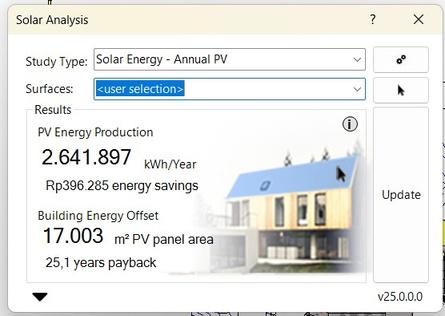

ANALISIS ANALISIS SOLAR SOLAR

Selatan

bagian selatan cenderung berwarna abu abu = tidak terlalu panas

Barat

bagian selatan cenderung berwarna abu abu = tidak terlalu panas

Timur

Bagian timur cenderung lebih panas karena menunjukkan warna kemerahan pada bangunan, maka dibutuhkan solusi desain seperti secondary skin untuk menghalangi panas yang masuk secara langsung pada bangunan.

Barat

bagian utara cenderung berwarna abu abu = tidak terlalu panas
