Học phần: Nguyên lý thiết kế CTCC Mã HP: 0300090-01
Nội dung: “Nghiên cứu & phát triển lý thuyết của Nguyên lý thiết kê CTCC bằng sưu tầm và phân tích Công trình kiến trúc”
SVTH: Mai Như Ý GVHD: thầy Văn Tấn Hoàng MSSV: 21510201655
CÂU 1
Yêu cầu thích dụng và kinh tế trong thiết kế kiến trúc Một công trình kiến trúc thành công là một công trình đáp ứng được những yêu cầu của con người, của xã hội. Đông thời, vận dụng tốt các mối quan hệ giữa chúng. Đặc biệt là mối quan hệ gữa thích dụng và kinh tế
Yêu cầu thích dụng
Đây được xem là yêu cầu tiên quyết hàng đầu khi muốn
thiết kế một công trình kiến trúc nhằm đảm bảo rằng công
trình sẽ được sử dụng tiện nghi, đáp ứng được mục đích
xây dựng công trình.
Yêu cầu thích dụng thay đổi trong từng giai đoạn hoàn
cảnh lịch sử, không ngừng phát triển theo sự phát triển của
cơ sở vật chất và tinh thần của xã hội.
Thích dụng còn cần đáp ứng hợp lý việc sử dụng vật liệu,
giải pháp kết cấu, để đảm bảo công trình có tính bền vững,
có hiệu quả thẩm mỹ cao.
Yêu cầu kinh tế
Công trình kiến trúc đáp ứng nhu cầu kinh tế là đảm bảo
chất lượng, nhu cầu sử dụng, bền vững và mỹ quan.
Một số vấn đề ảnh hưởng đến kinh tế:
Lập dự án đầu tư
Lựa chọn phương án thiết kế
Giải pháp thi công và quá trình tiến độ thi công, thời gian
thi công
Xác định sự khai thác sử dụng công trình hiệu quả lợi
nhuận cao
Mối quan hệ giữa thích dụng và kinh tế có thể được gọi như là mối quan hệ kéo theo. Bởi vì để có thể làm cho một công trình kiến trúc
đạt được sự tiện nghi, các nhà thiết kế sẽ phải suy nghĩ đến việc sử dụng vật liệu nào, tận dụng các yếu tố tự nhiên làm sao,… Từ đó tạo ra một bài toán kinh tế để có thể giải quyết các vấn đề trên.

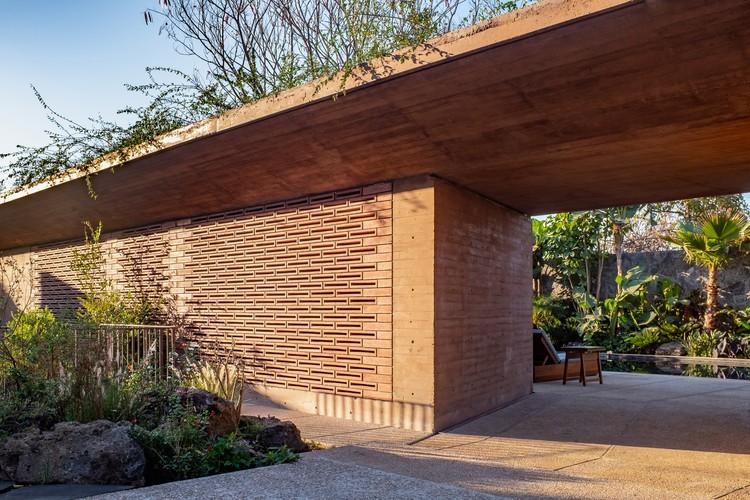

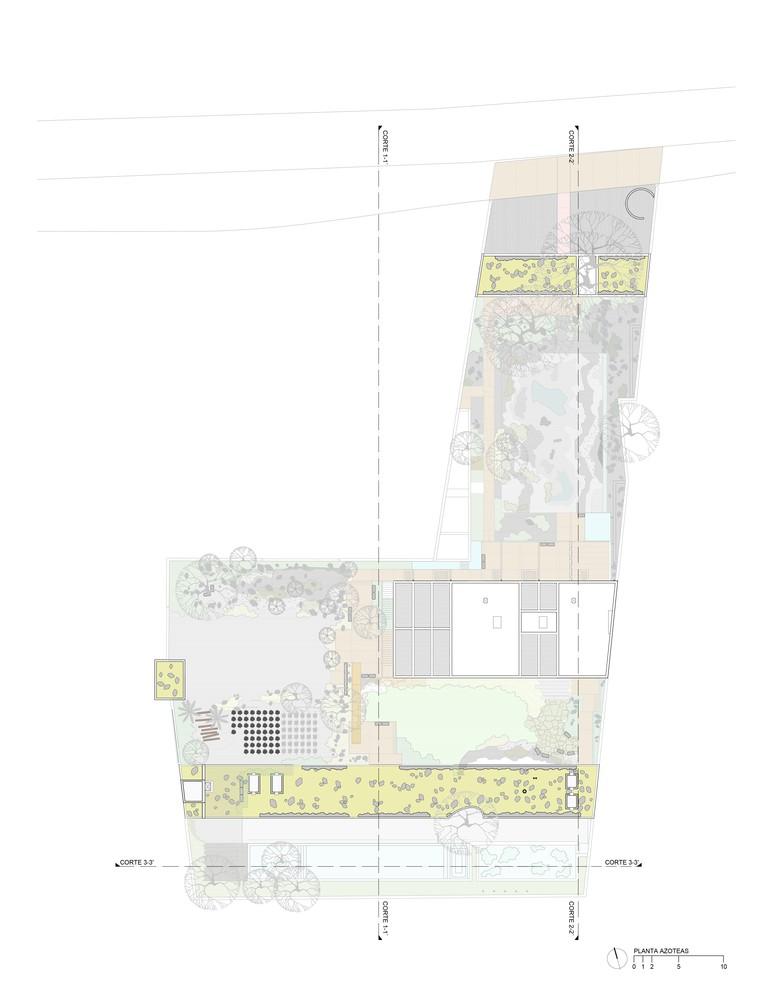

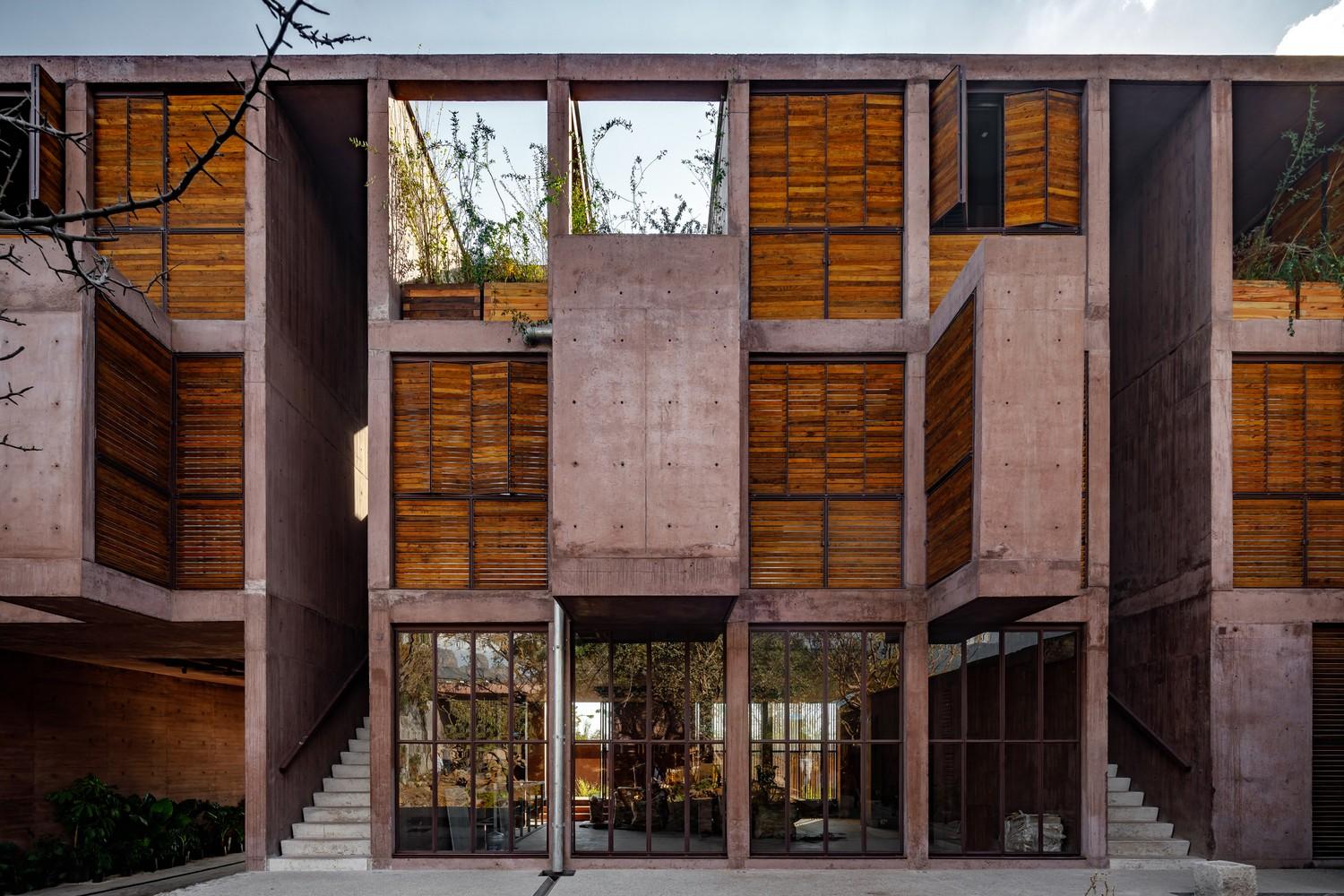

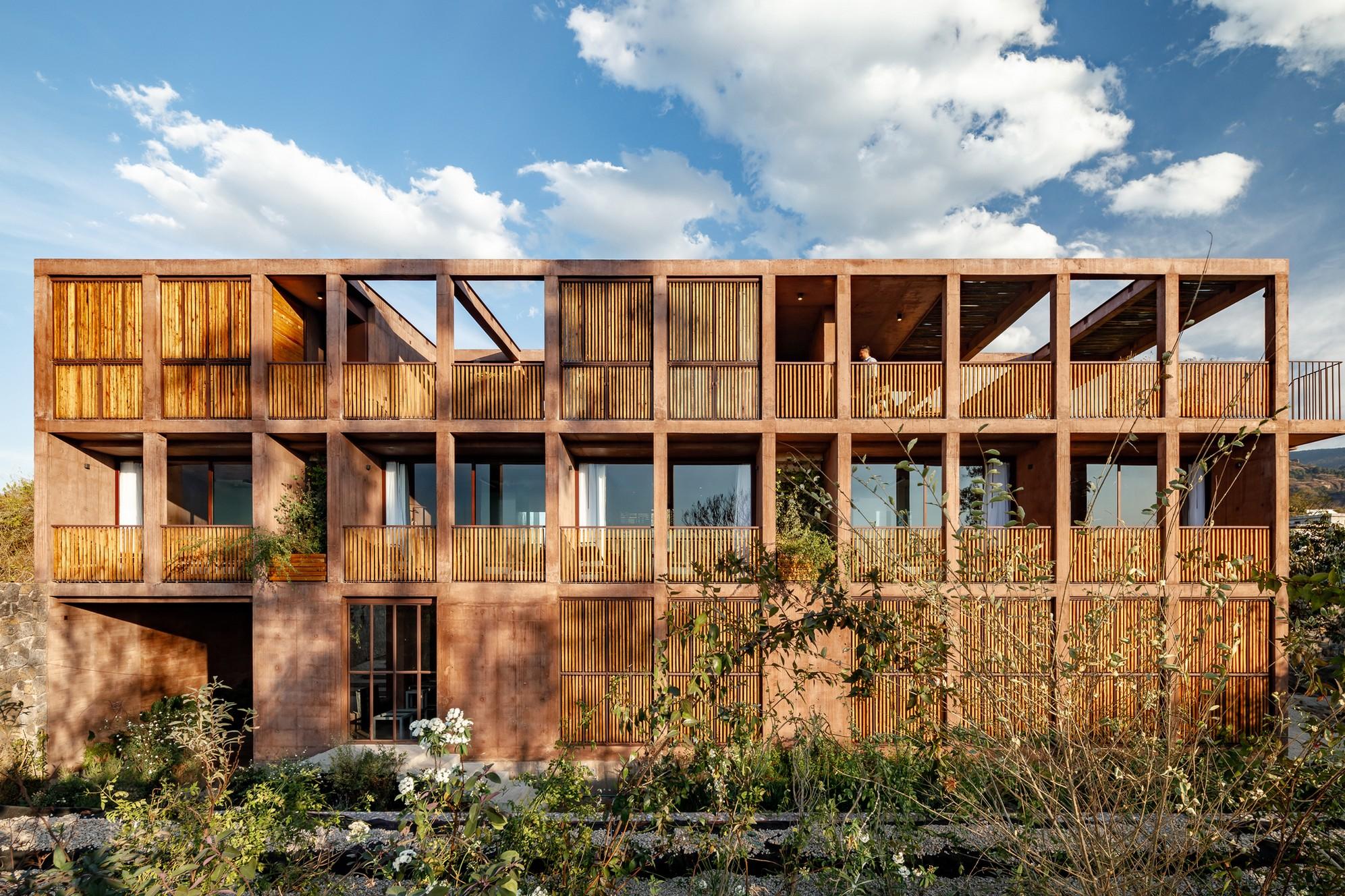

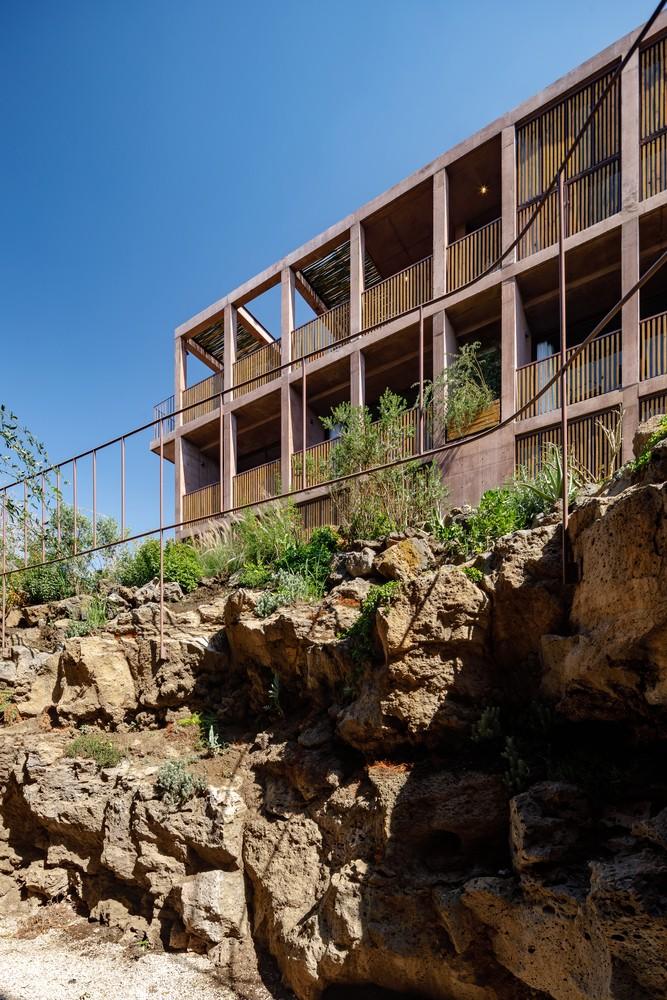

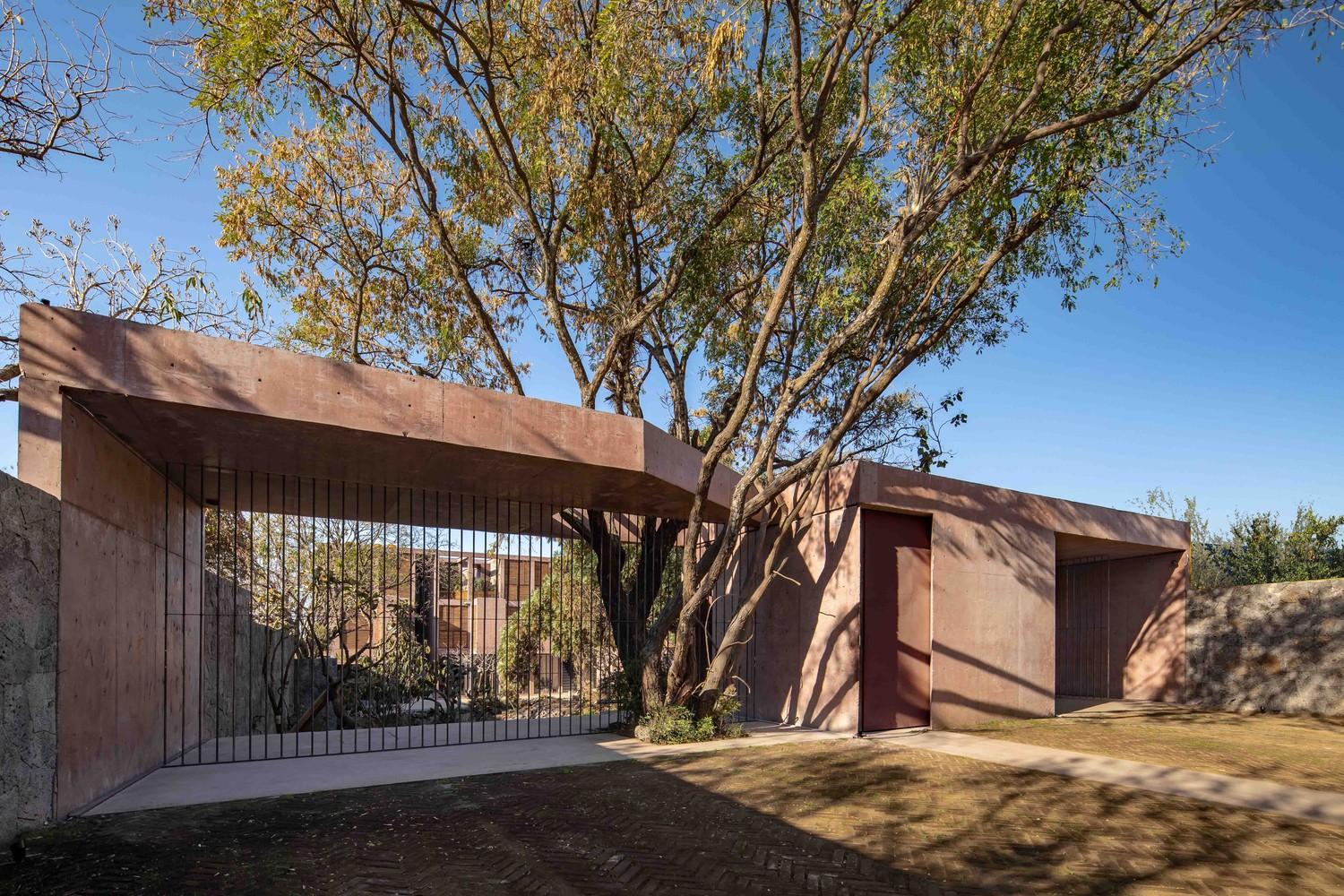

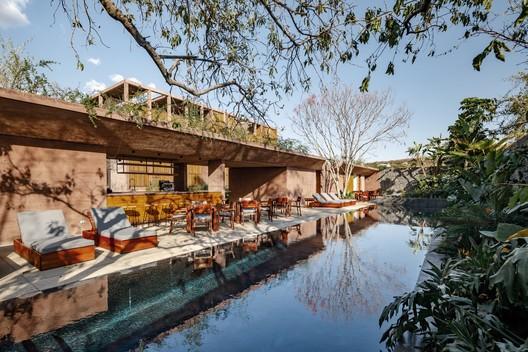

Khách sạn Tepoztlán / Taller Carlos Marín
Cảnh quan xung quanh đa phần
là được giữ lại nguyên hiện trạng
vừa giúp điều hòa không khí vừa có thể tiết kiệm chi phí.

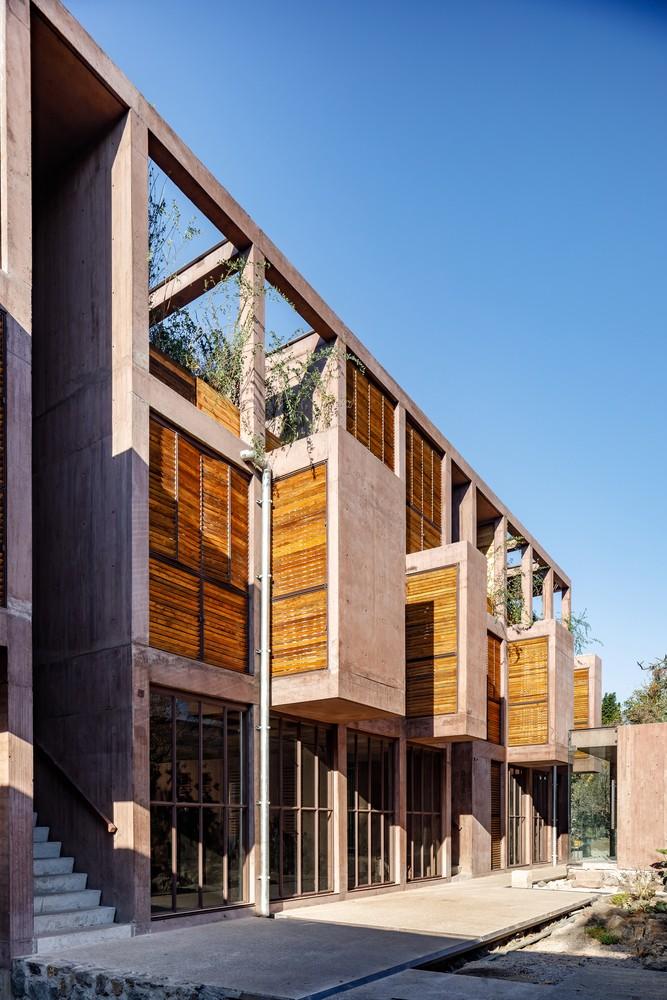

Công trình muốn tránh nắng và
tận dụng ánh sáng tự nhiên nên
đã sử dụng những lam gỗ được
tái chế từ khi khai thác công
trình. Ngoài ra, các vật dụng như bàn, ghế, hàng rào, sàn nhà…đều
được làm từ gỗ tái chế.
Để phụ thuộc và chi trả ít nhất vào nguồc nước uống do chính quyền thành phố cung cấp, nên các nhà thiết kế đã tạo nên các hệ thống thu gom nước mưa từ các mái nhà, sau đó được phân phối qua các kênh và sau đó lắng
đọng trong các bể chứa để được
xử lý và tái sử dụng.
Tóm lại, như đã nói, mối quan hệ giữa thích dụng và kinh tế như một mối quan hệ kéo theo. Vậy nên, khi người thiết kế ban đầu không xác định được mục đích, hoạt động của công trình hay việc giải quyết bố cục mặt bằng không đảm bảo dây chuyền sử dụng hợp lý, giao thông chồng chéo, lãng phí diện tích hoặc không nhìn ra được những thứ có thể tận dụng từ tự nhiên nhằm chống ồn, tránh nắng,.. Thì về sau khi thi công nhất định sẽ dẫn đến sự phát sinh của nhiều vấn đề chẳng hạn như không gian bị cắt xén, vật liệu xây dựng không hợp lý có thể dẫn đến nắng hay thấm nước,… Từ đó sẽ phải tốn rất nhiều chi phí để sửa chữa dẫn đến công trình có thể bị chậm tiến độ.
CÂU 2
Các không gian chức năng
Không gian chính
Để xác định không gian chức năng chính trong công trình công cộng cần phải trả lời được hai
câu hỏi:
_Mục đích xây dựng của công trình?
_Hoạt động chính của công trình đó là gì?
Không gian chức năng chính giữ vai trò quan trọng thể hiện được mục đích sử dụng của công
trình nên được bố trí ở vị trí chủ yếu, trọng tâm.
Không gian phụ
Được bố trí ở xung quanh khu vực chính, đóng vai trò bổ trợ cho không gian chính, thực hiện các hoạt động thứ yếu.
Không gian đặc thù
Là không gian rất đặc thù về kích thước, kiểu dáng, cách bố trí, vị trí bố cục. Ngoài ra, chức năng không gian không thể thay đổi mà chỉ được sử dụng theo
đúng như thiết kế
Không gian giao thông
Đây là không gian mang chức năng kết nối không gian chính và phụ. Đóng vai trò quan trọng nên
không được đề chồng chéo, giao căt, kéo dài

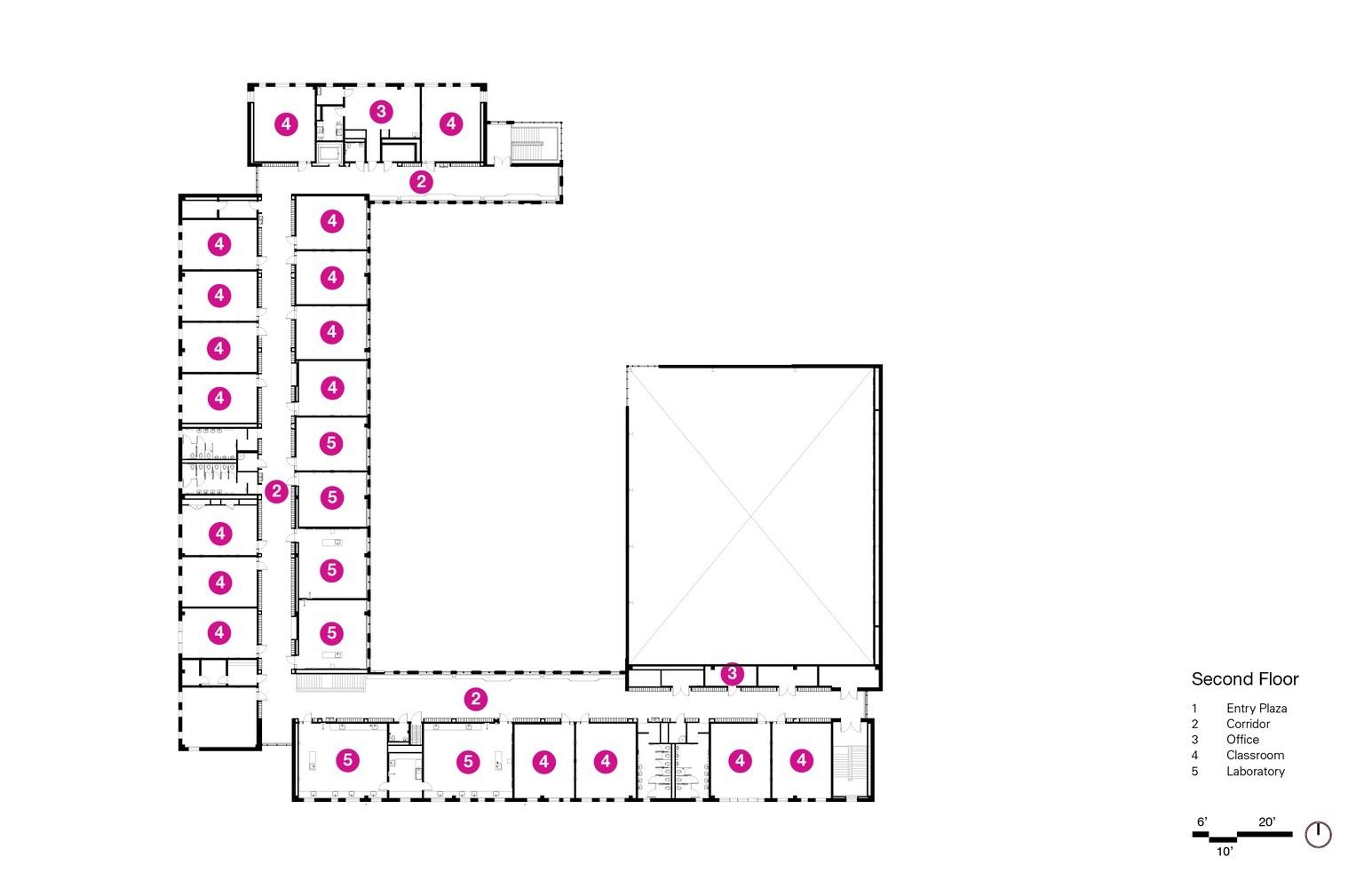

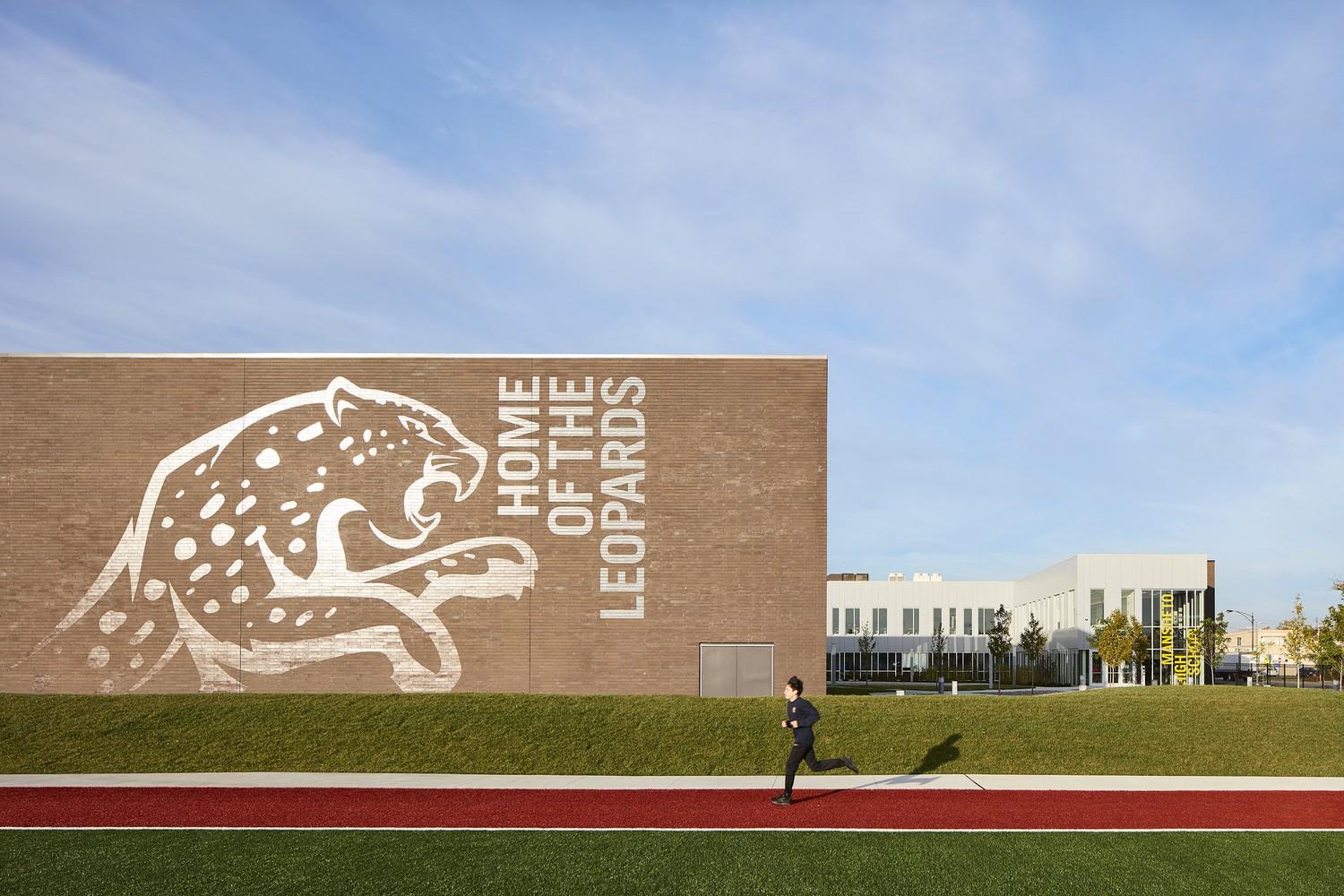

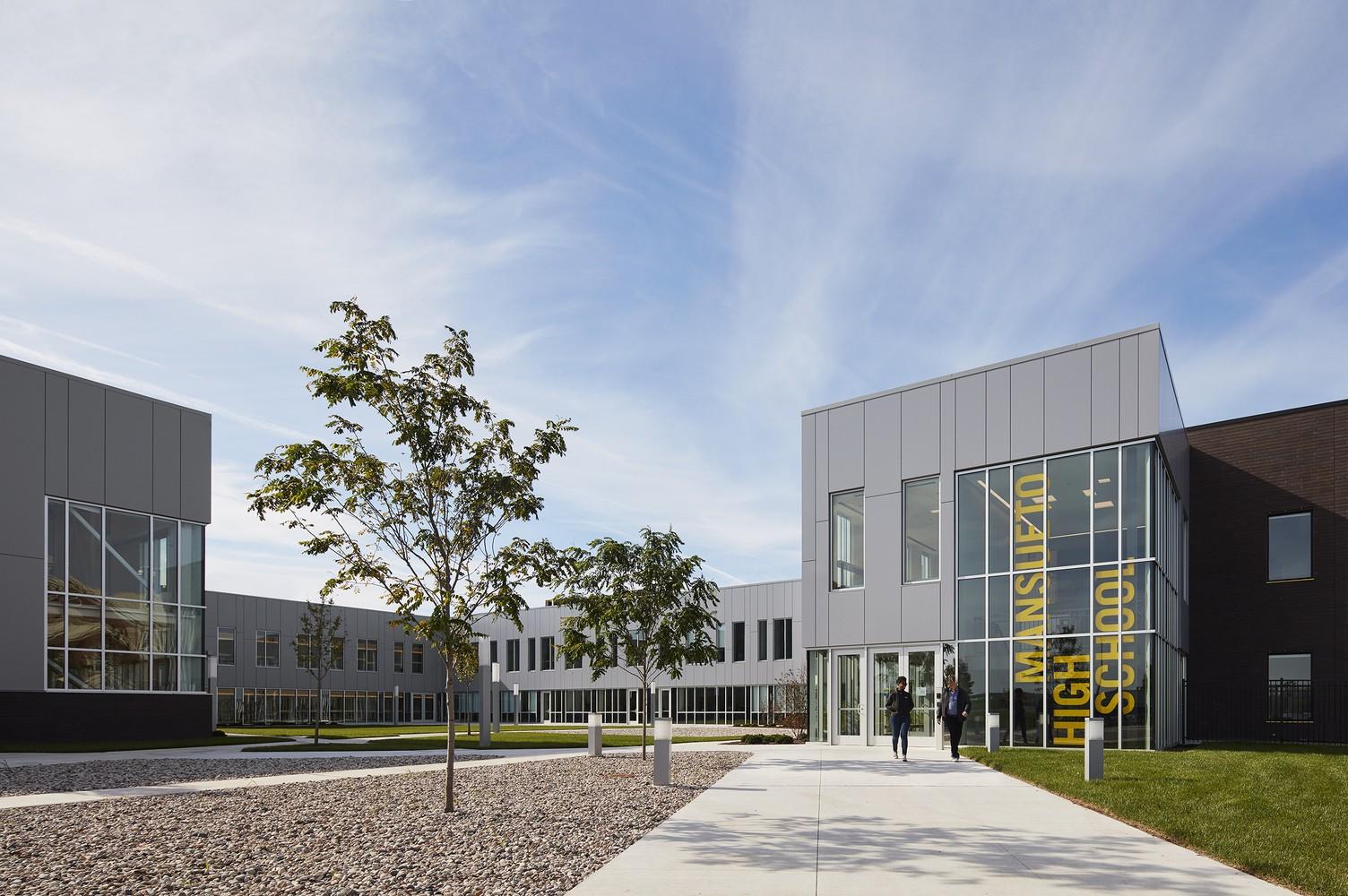

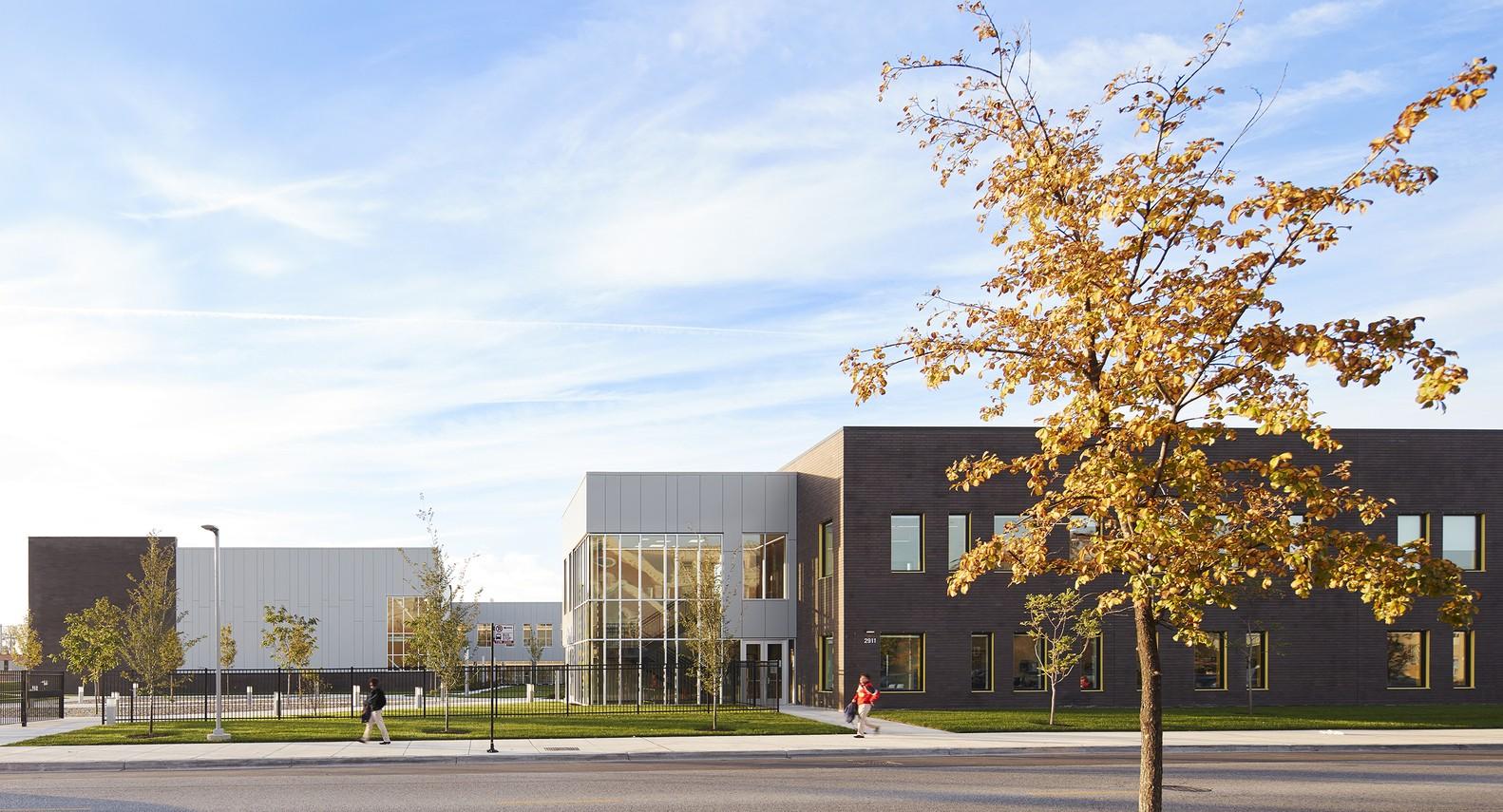

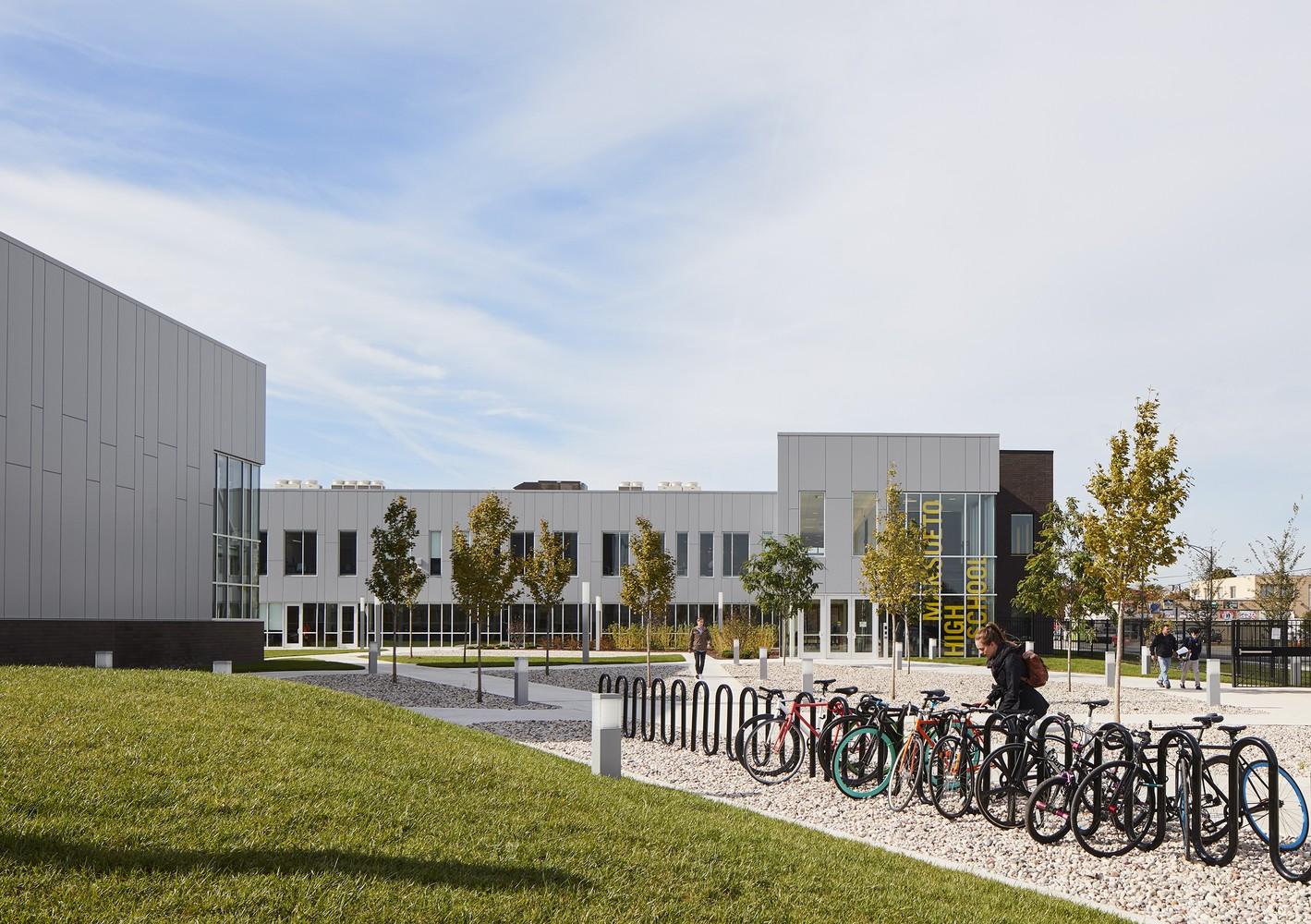

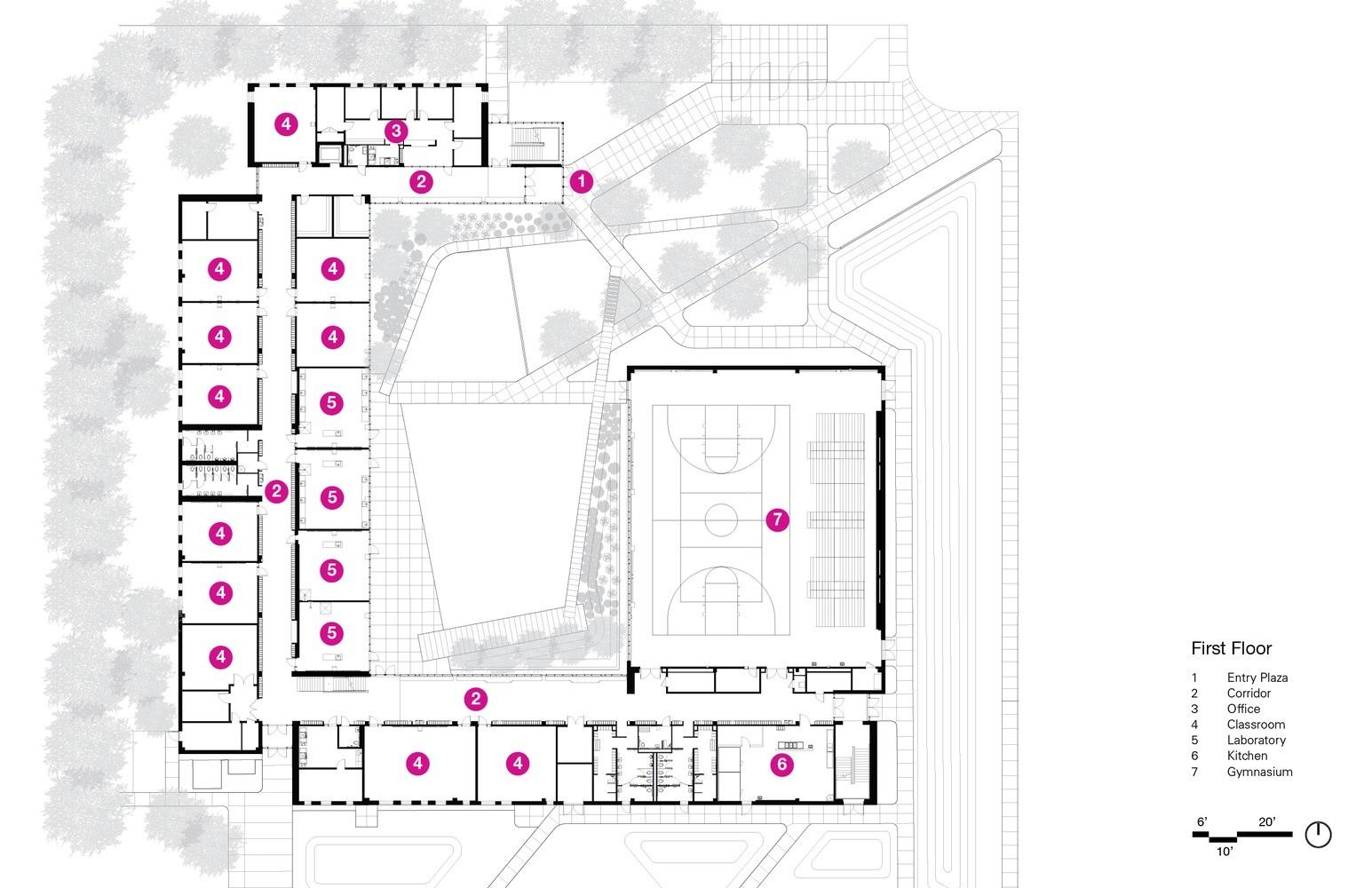

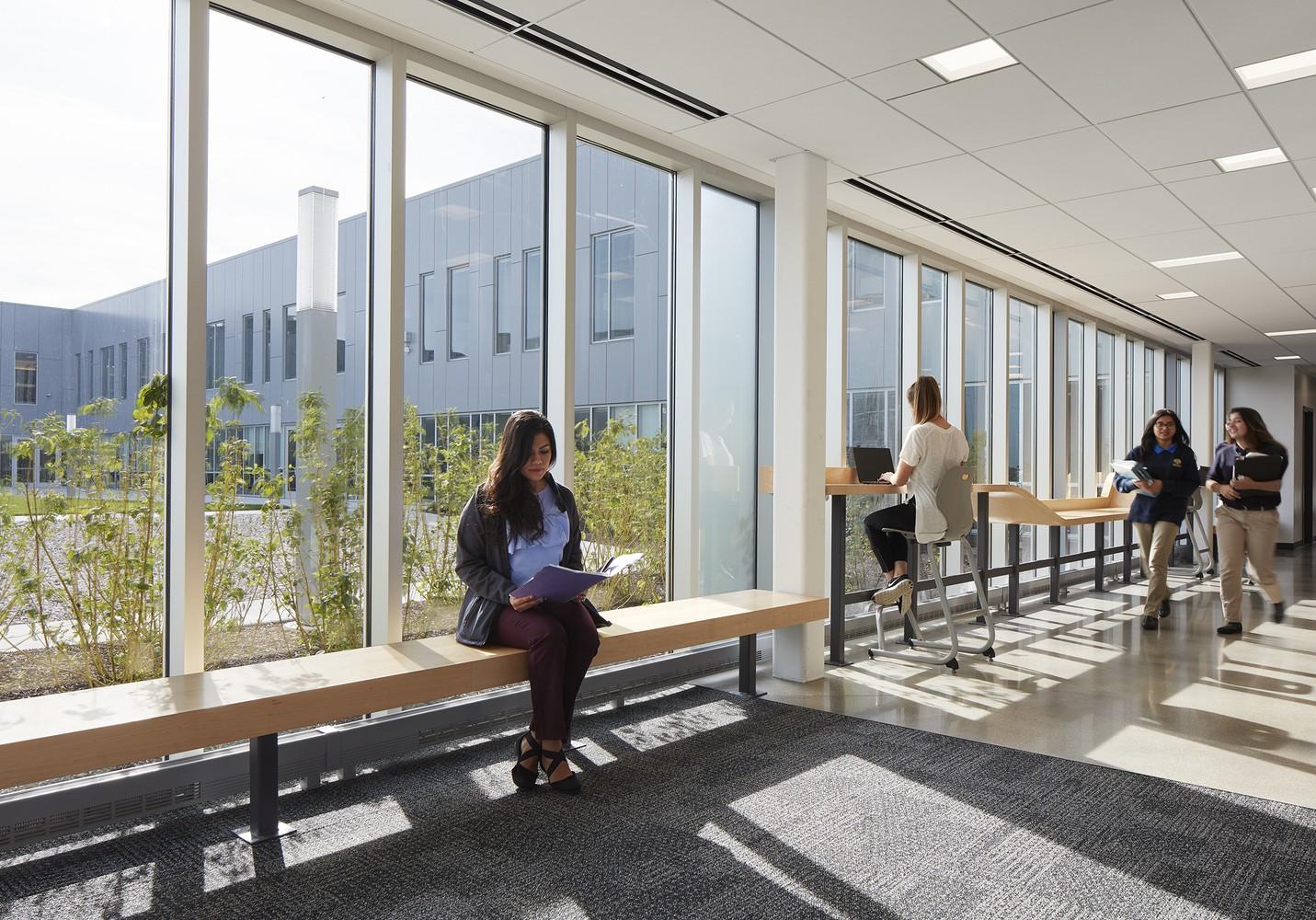

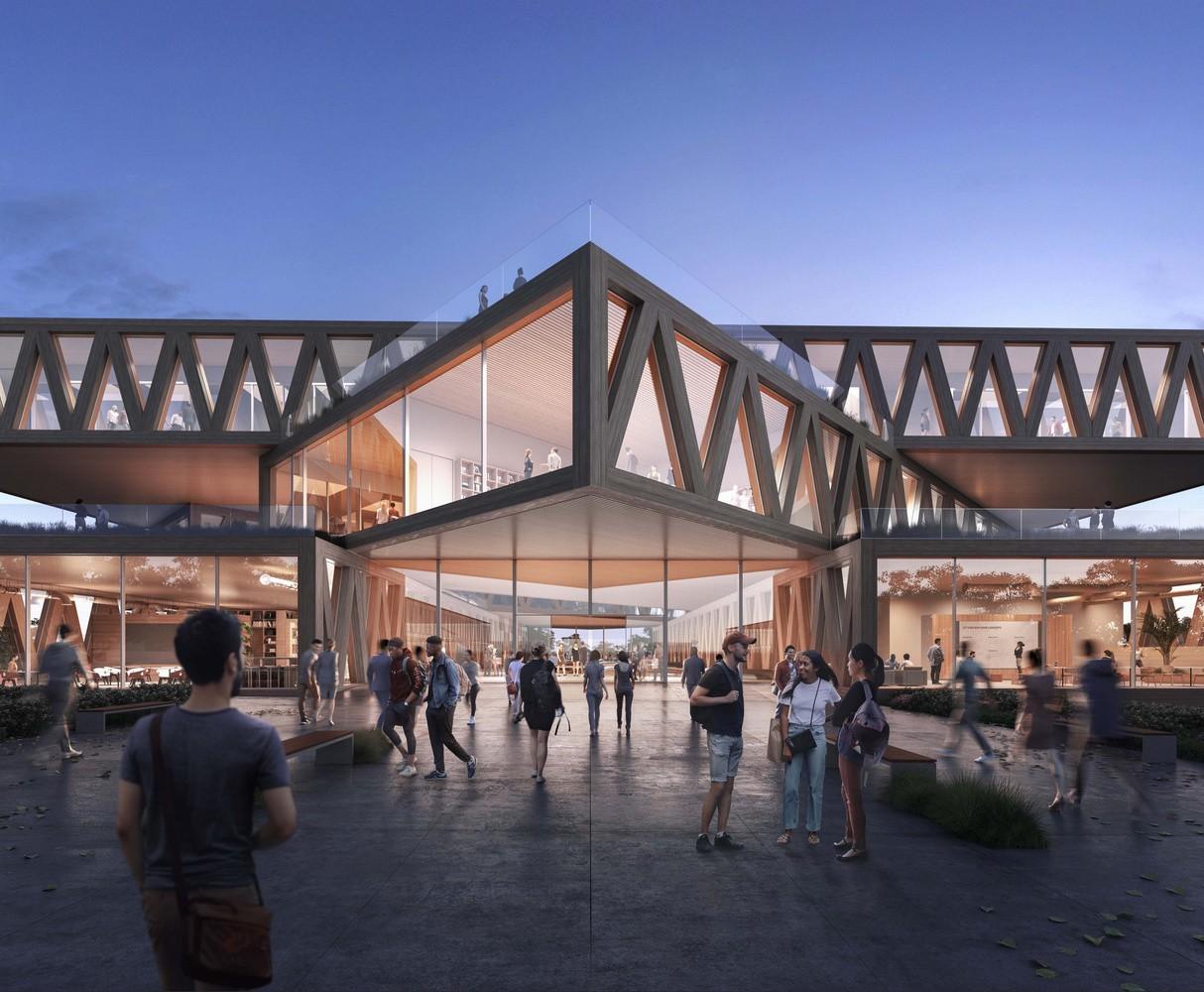

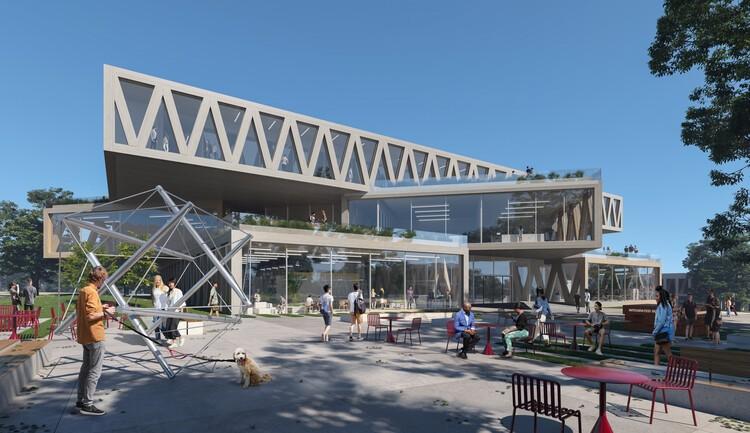

Trường trung học phổ thông Mansueto
Không gian chính
Không gian phụ
Không gian đặc thù
Giao thông ngang Giao thông đứng
1. Lối vào
2. Hành lang
3. Văn phòng
4. Phòng học
5. Phòng học thực hành
6. Nhà bp ế
7. Nhà đa năng
8. Wc ni b ộộ
9. Wc hc sinh ọ
10. Phòng y tế
11. Kho
Không gian chính
Không gian phụ
Không gian đặc thù
Giao thông ngang
1. Lối vào
Giao thông đứng
2. Hành lang
3. Văn phòng
4. Phòng học
5. Phòng học thực hành.
6. Nhà bp ế
7. Nhà đa năng
8. Wc ni b ộộ
9. Wc hc sinh ọ
10. Kho
Giao thông giáo viên
Giao thông học sinh
Giao thông nhân viên
1. Lối vào
2. Hành lang
3. Văn phòng
4. Phòng học
5. Phòng học thực hành.
6. Nhà bp ế
7. Nhà đa năng
8. Wc ni b ộộ
9. Wc hc sinh ọ
10. Kho
Các không gian được sắp xếp hợp lý đối với một công
trình trường học. Tuy nhiên phần giao thông còn chồng
chéo một phần
3
bước thiết kế trong không gian mặt bằng

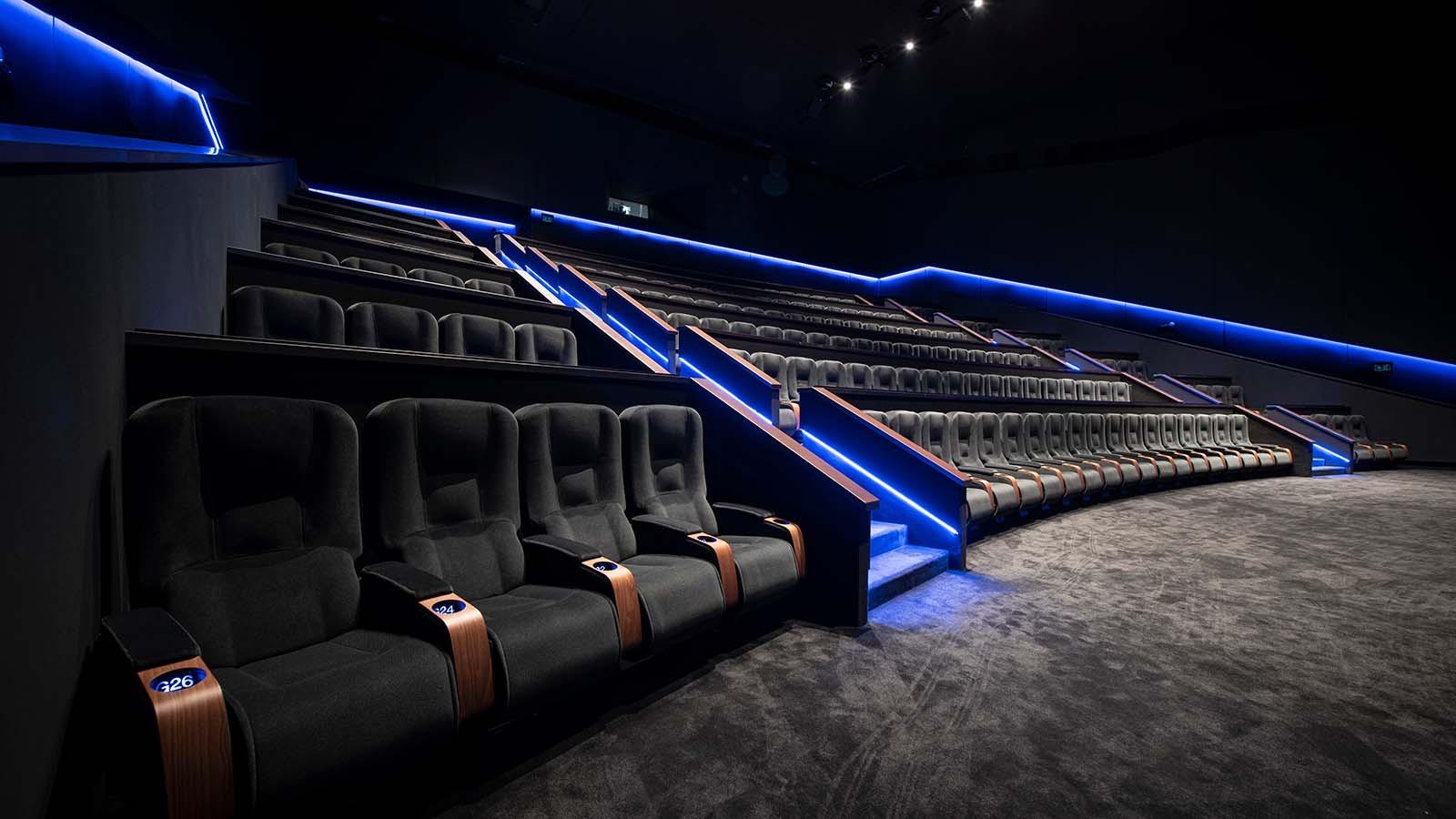

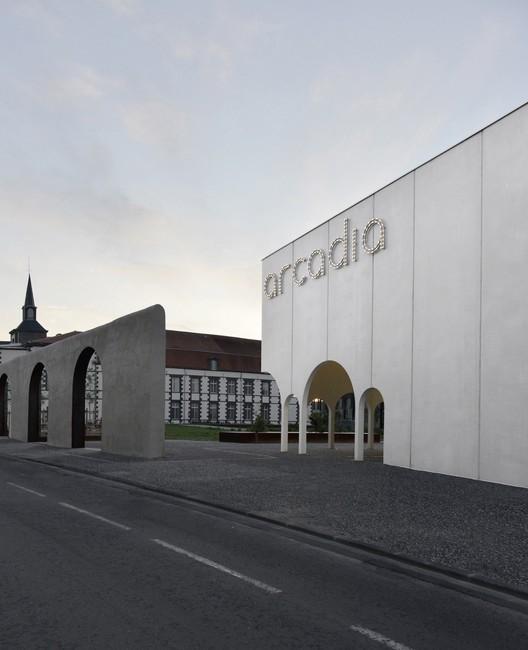

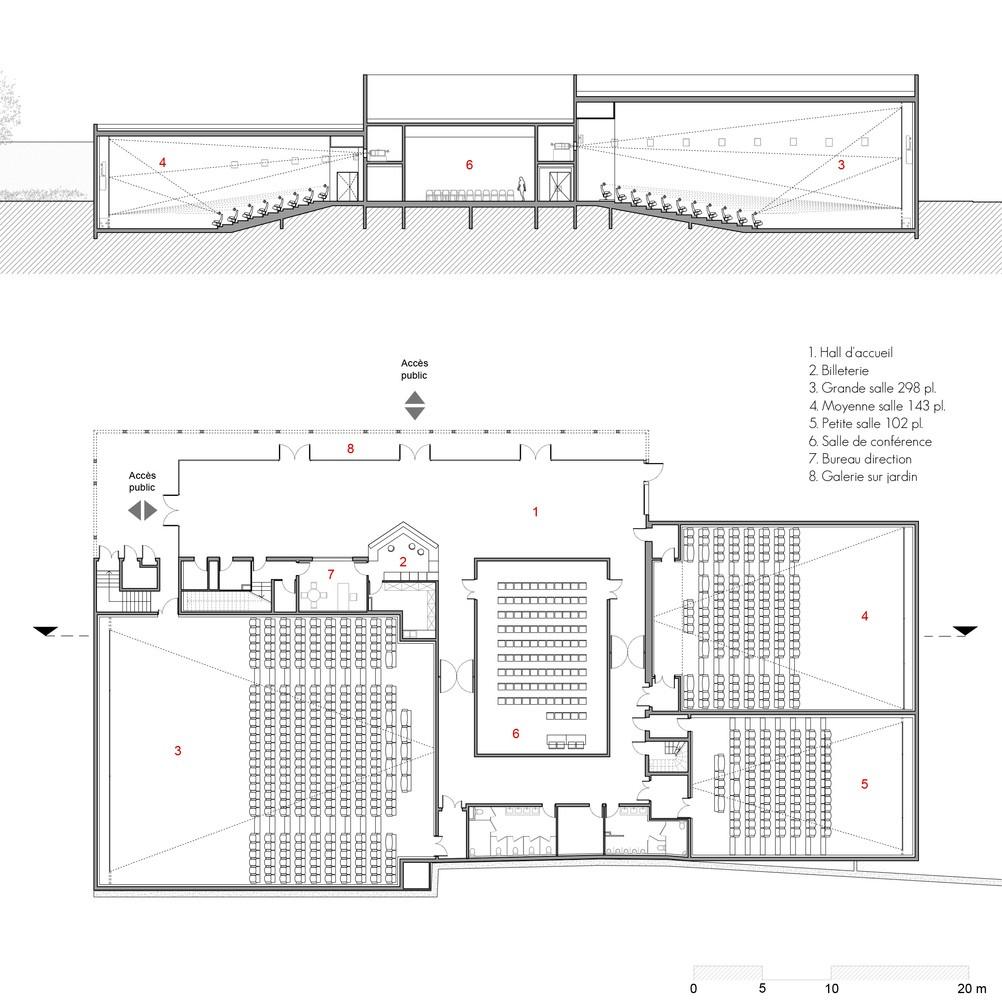

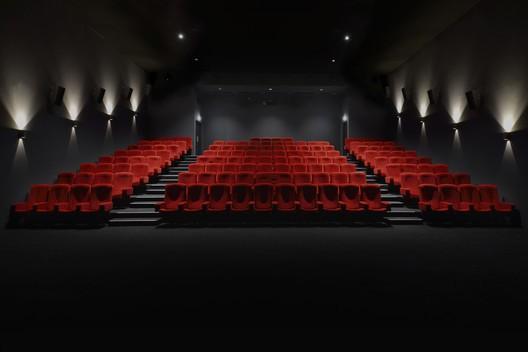

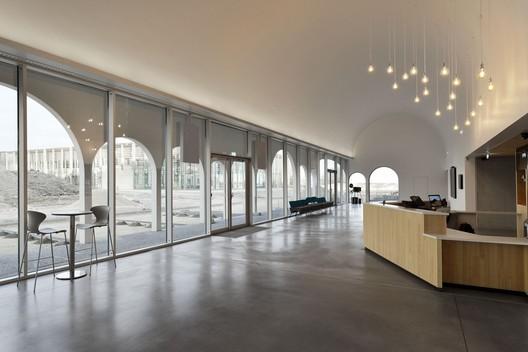

Rạp chiếu phim
Arcadia
Các khu chức năng
5.
298 người
chiếu phim trung 143 người
chiếu phim nhỏ 102 người
thuật
1. Sảnh đợi
2. Khu vực bán vé
3. Phòng chiếu phim lớn
4. Phòng
Phòng
6. Phòng họp
7. Phòng quản lý
8. Wc khách
9. Wc nội bộ
10. Kho
11. Phòng nghỉ và phòng thay đồ nhân viên
12. Phòng kỹ
1. Bộ phận chức năng của rạp chiếu phim Arcadia
Phòng xem phim Quản lý và nghiệp vụ phòng phim
2. Sắp xếp các phòng có công năng giống nhau, tương tự, có quan hệ với nhau vào từng nhóm bộ phận chức năng
1. Sảnh đợi
2. Khu vực bán vé
3. Phòng chiếu phim lớn 298 người
4. Phòng chiếu phim trung 143 người
5. Phòng chiếu phim nhỏ 102 người
8. Wc khách
6. Phòng họp
7. Phòng quản lý
9. Wc nội bộ
10. Kho
11. Phòng nghỉ và phòng thay đồ nhân viên
12. Phòng kỹ thuật
3. Định vị các bộ phận chức năng
4. Bố cục vào khu đất XD, xác định lối vào chính
Lối vào chính
Phòng xem phim
Phòng xem phim
Phương án 1
Quản lý và nghiệp vụ phòng phim
Quản lý và nghiệp vụ phòng phim
1. Xác định các bộ phận chức năng
+ BPCN chính
Phòng xem phim
Bước 2. Xác
định bộ phận chính _ phụ
+ BPCN phụ
Quản lý và nghiệp vụ phòng phim
2. Định dạng các bộ phận chức năng
Phòng xem phim
Quản lý và nghiệp vụ phòng phim
3. Xác định & lựa chọn sảnh chính
Lối vào phụ
Lối vào chính
Sảnh chính
Phòng xem phim
Quản lý và nghiệp vụ phòng phim
Lối vào chính
Sảnh chính
Phòng xem phim
Quản lý và nghiệp vụ phòng phim
Lối vào phụ
4. Phương án chọn bố cục MB
Lối vào chính
Sảnh chính
Phòng xem phim
Lối vào phụ
1. Xác định các luồng giao thông
2. Xác định sơ đồ, tổ chức các luồng giao thông Xác định hệ thống giao thông
Nhân viên
Phòng kỹ thuật
Phòng quản lý Wc nội bộ
Phòng chiếu phim lớn 298 người
bán vé Kho
Phòng nghỉ nhân viên Sảnh chính
Phòng chiếu phim nhỏ 102 người
Phòng thay đồ nhân viên
Phòng chiếu phim trung 143 người
Đối chiếu trình
tự từng bước
với công trình
1. Bộ phận chức năng của rạp chiếu phim Arcadia
Phòng xem phim Quản lý và nghiệp vụ phòng phim
2. Sắp xếp các phòng có công năng giống nhau, tương tự, có quan hệ với nhau vào từng nhóm bộ phận chức năng
1. Sảnh đợi
2. Khu vực bán vé
3. Phòng chiếu phim lớn 298 người
4. Phòng chiếu phim trung 143 người
5. Phòng chiếu phim nhỏ 102 người
8. Wc khách
6. Phòng họp
7. Phòng quản lý
9. Wc nội bộ
10. Kho
11. Phòng nghỉ và phòng thay đồ nhân viên
12. Phòng kỹ thuật
3. Định vị các bộ phận chức năng
Quản lý và nghiệp vụ phòng phim
Phòng xem phim
4. Bố cục vào khu đất XD, xác định lối vào chính
Lối vào chính
Quản lý và nghiệp vụ phòng phim
Phòng xem phim
Bước 2. Xác
định bộ phận chính _ phụ
1. Xác định các bộ phận chức năng
+ BPCN chính
Phòng xem phim
+ BPCN phụ
Quản lý và nghiệp vụ phòng phim
2. Định dạng các bộ phận chức năng
Quản lý và nghiệp vụ phòng phim
Phòng xem phim
3. Xác định & lựa chọn sảnh chính
Lối vào phụ
Lối vào chính
Lối vào phụ
4. Phương án chọn bố cục MB
Sảnh chính
Quản lý và nghiệp
vụ phòng phim
Phòng
xem phim
Lối vào chính
Sảnh chính
Quản lý và nghiệp vụ phòng phim
Phòng xem phim
1. Xác định các luồng giao thông
Giao thông khách xem phim Giao thông nhân viên
vào
2. Xác định sơ đồ, tổ chức các luồng giao thông
Xác định hệ thống giao thông
Lối vào chính
Nhân viên Khách
Khu quản lý
Phòng xem phim Phòng
Wc khách
Phòng xem phim
Phòng xem phim
Bước 4. Bố cục phòng ốc theo dây
Phòng chiếu phim lớn 298
người Phòng chiếu phim trung
Phòng chiếu phim nhỏ
CÂU 4. CÁC GIẢI PHÁP BỐ CỤC MẶT BẰNG
Không gian lớn
Không gian lớn có thể được thiết kế theo kiểu:
+Một phòng lớn duy nhất
+Một phòng lớn và nhiều phòng nhỏ khác
Ưu điểm:
MB có bố cục linh hoạt dễ bố trí
Kiến trúc mặt bằng, mặt đứng có thể thiết kế phong phú đa
dạng gây ấn tượng mạnh
Giao thông đơn giản ít chồng chéo
Nhược điểm:
Giải pháp kết cấu phức tạp, tốn nhiều chi phí
Khó giải quyết các vấn đề thông thoáng chiếu sáng bên trong
Khó giải quyết hợp lý về không gian có chức năng khác nhau

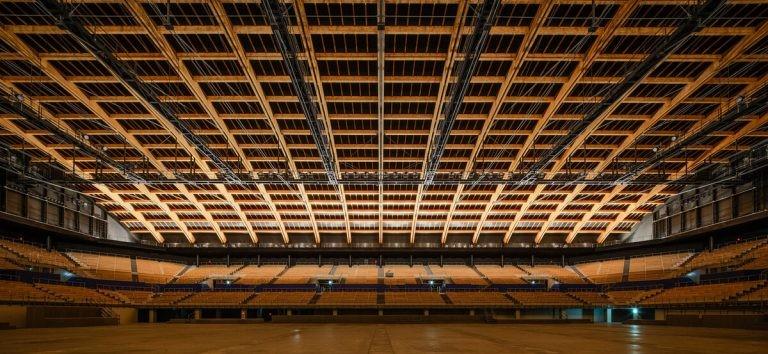

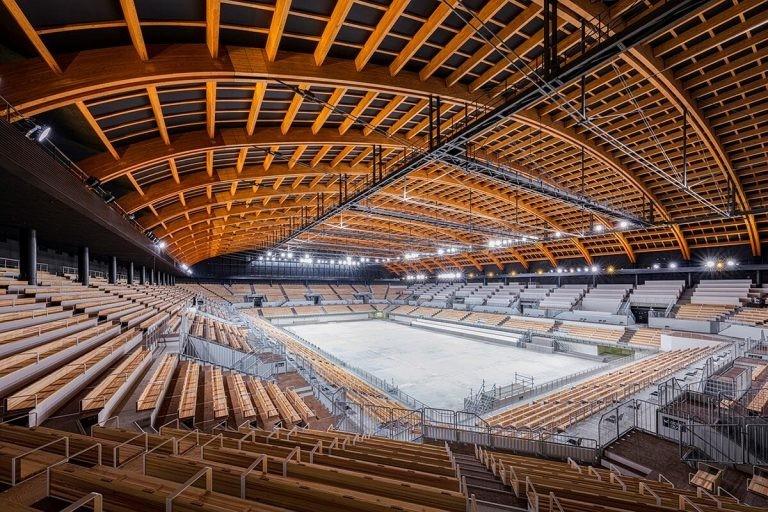

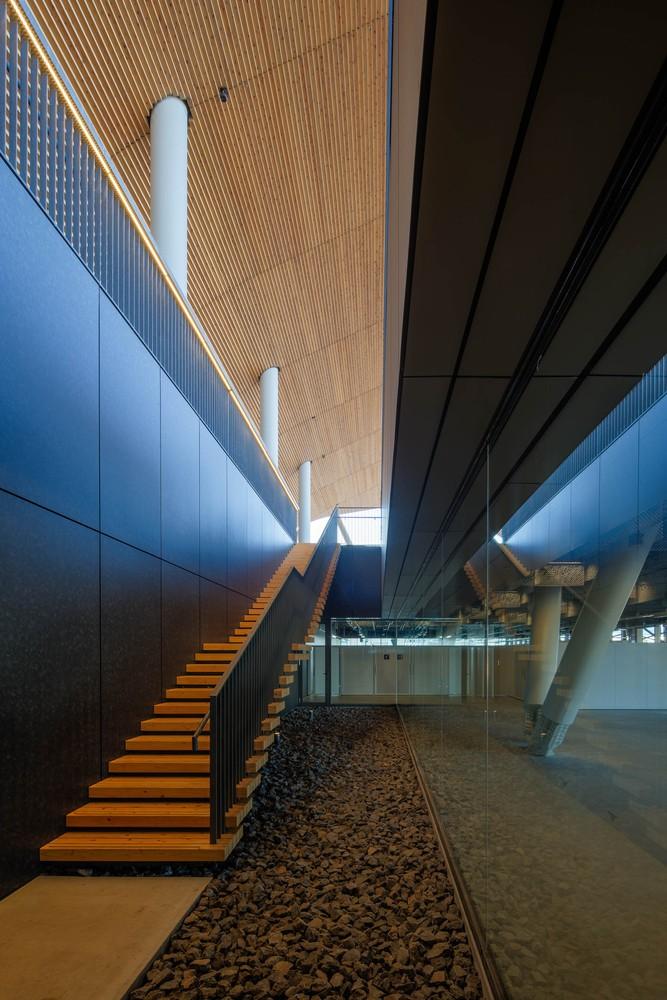

Trung tâm thể dục dụng cụ
Ariake
Công trình bố trí một không gian lớn và xung quanh là nhiều phòng nhỏ khác.
Kết cấu mái vòm với hệ thống khung gỗ.
Hạn chế: chiếu sáng tự nhiên và khả năng thông thoáng.
Không gian tập trung
T hp b cc mt bng: Toàn b các
không gian chc năng liên kt cht
ch, không gian chính trong phòng ẽở
ln, các không gian chc năng ph b ớứụố trí xung quanh lkhông gian chính.
Kiến trúc có MB, MĐ đa dạng, đồ sộ
MB có giao thông ngắn, rõ ràng, chặt chẽ.
Dễ quản lý, bảo vệ công trình
Kết cấu, nền móng phức tạp tùy vào hình công trình.
Giải pháp thông gió, chiếu sáng kém

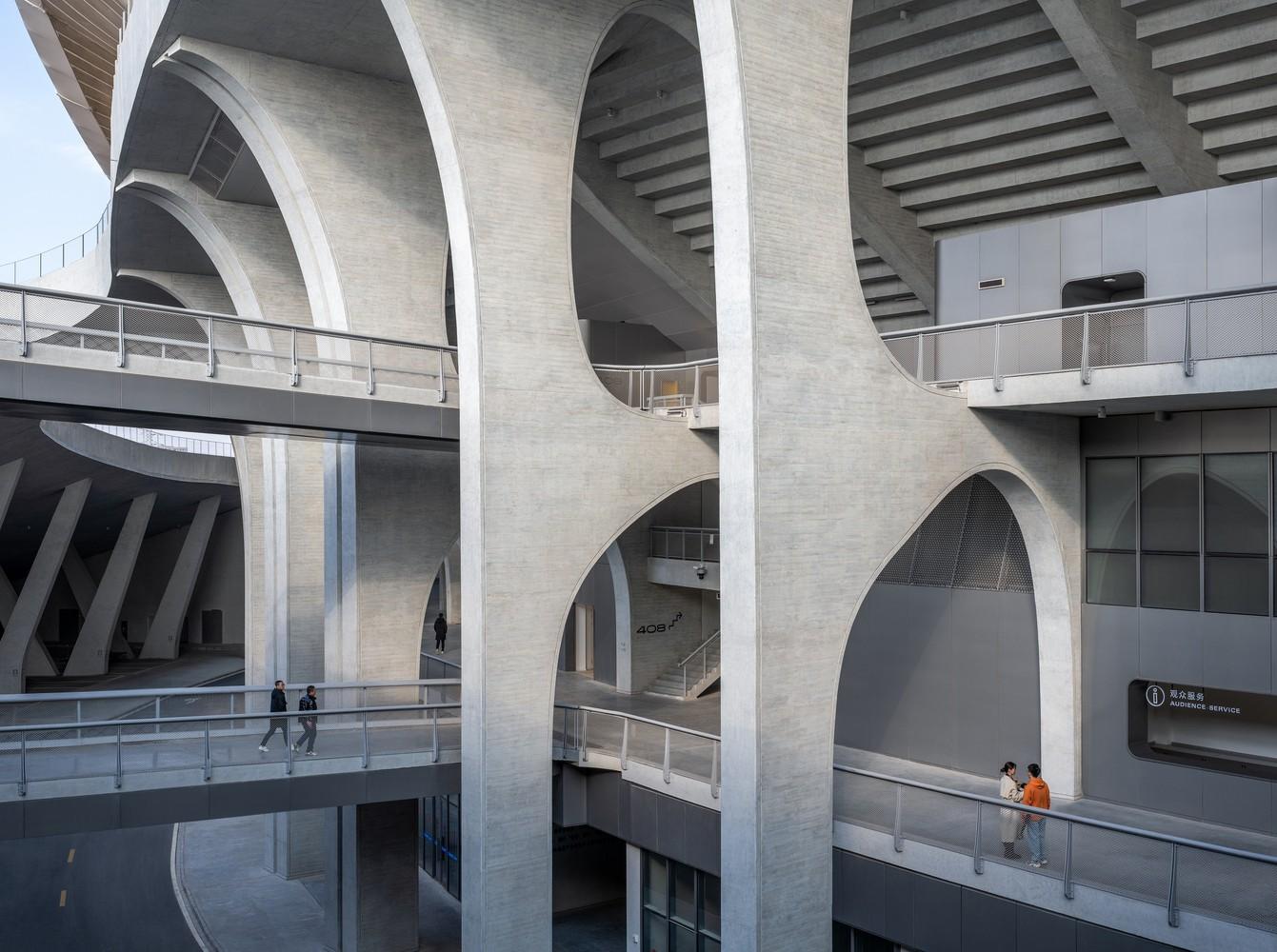

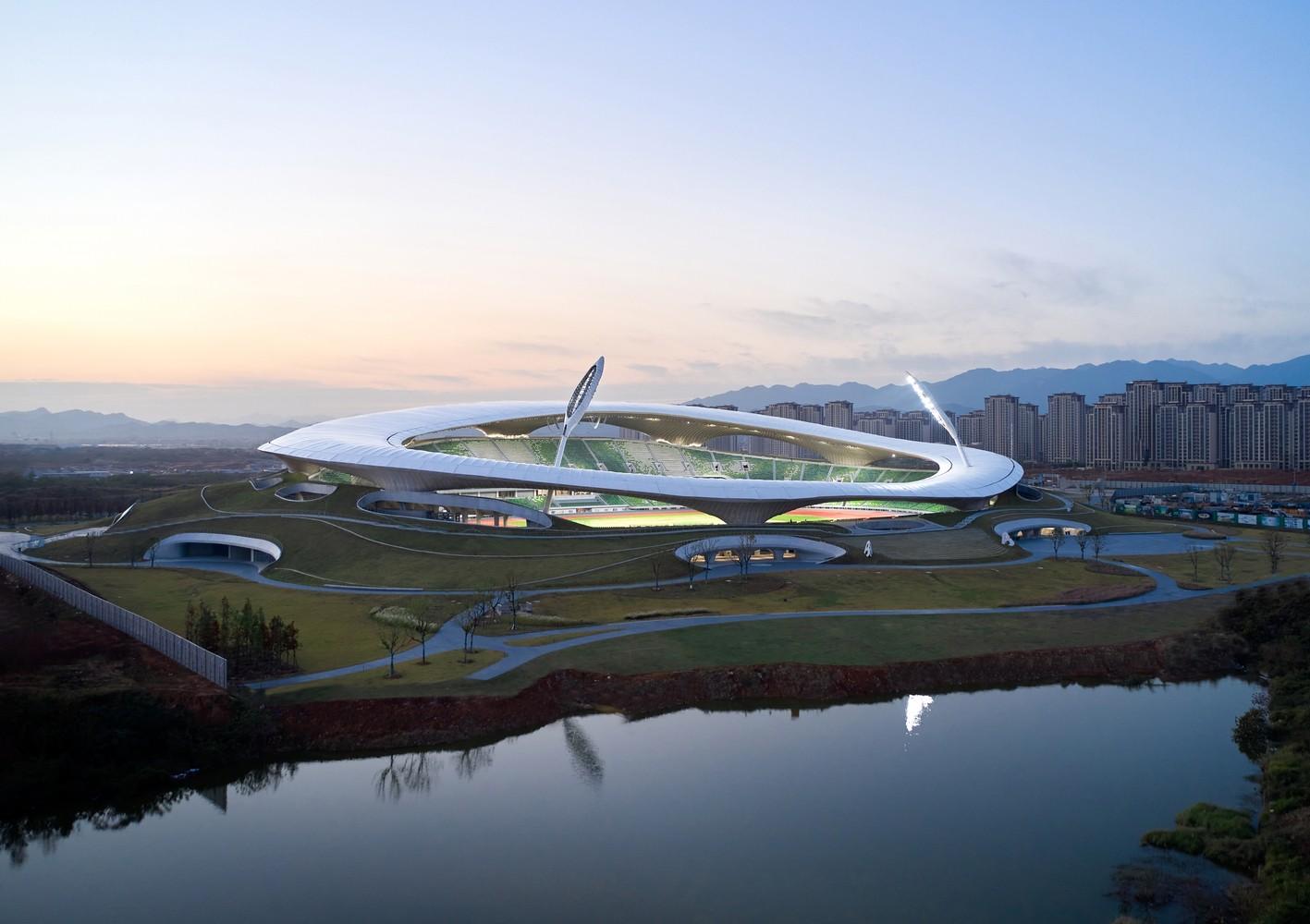

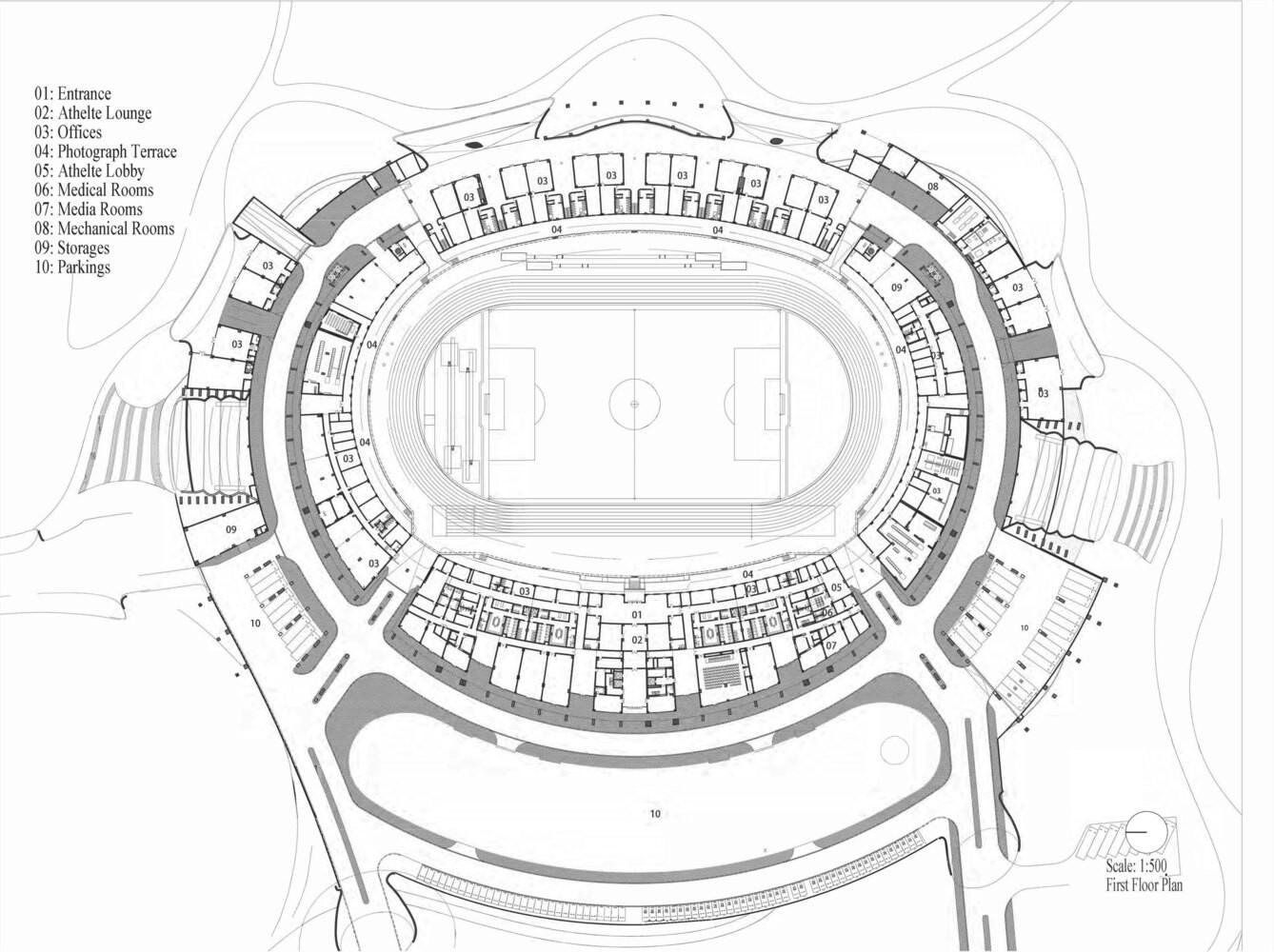

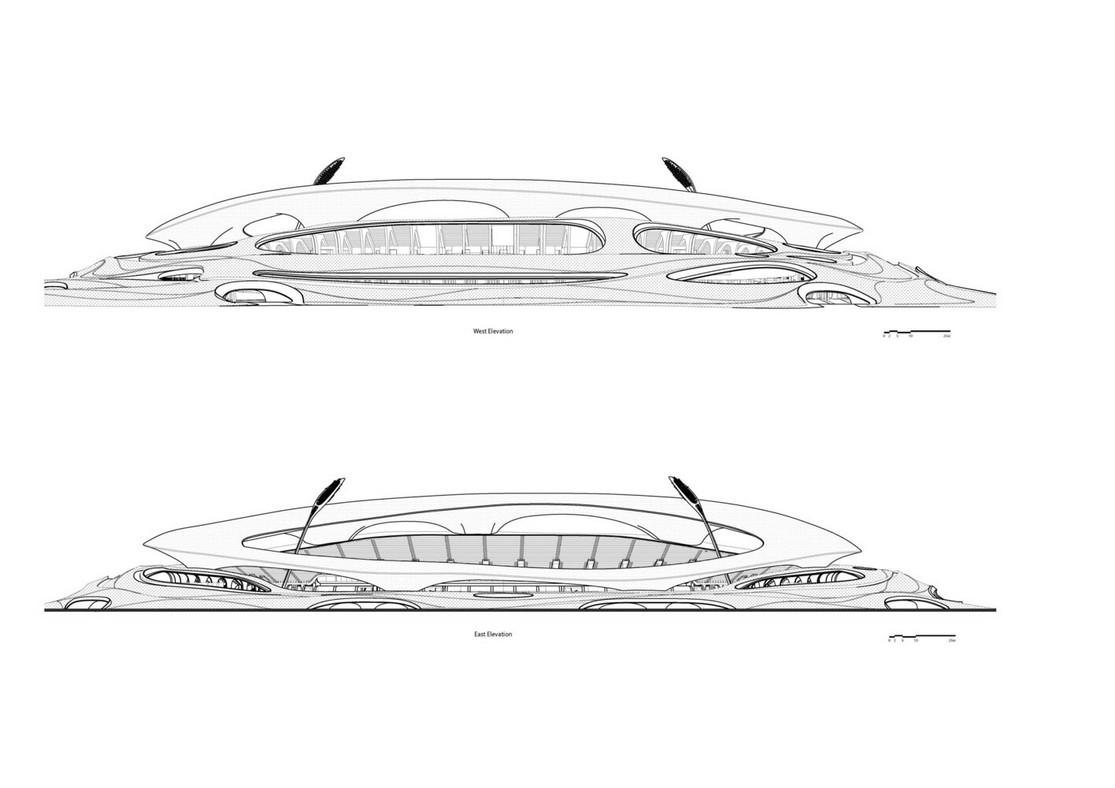

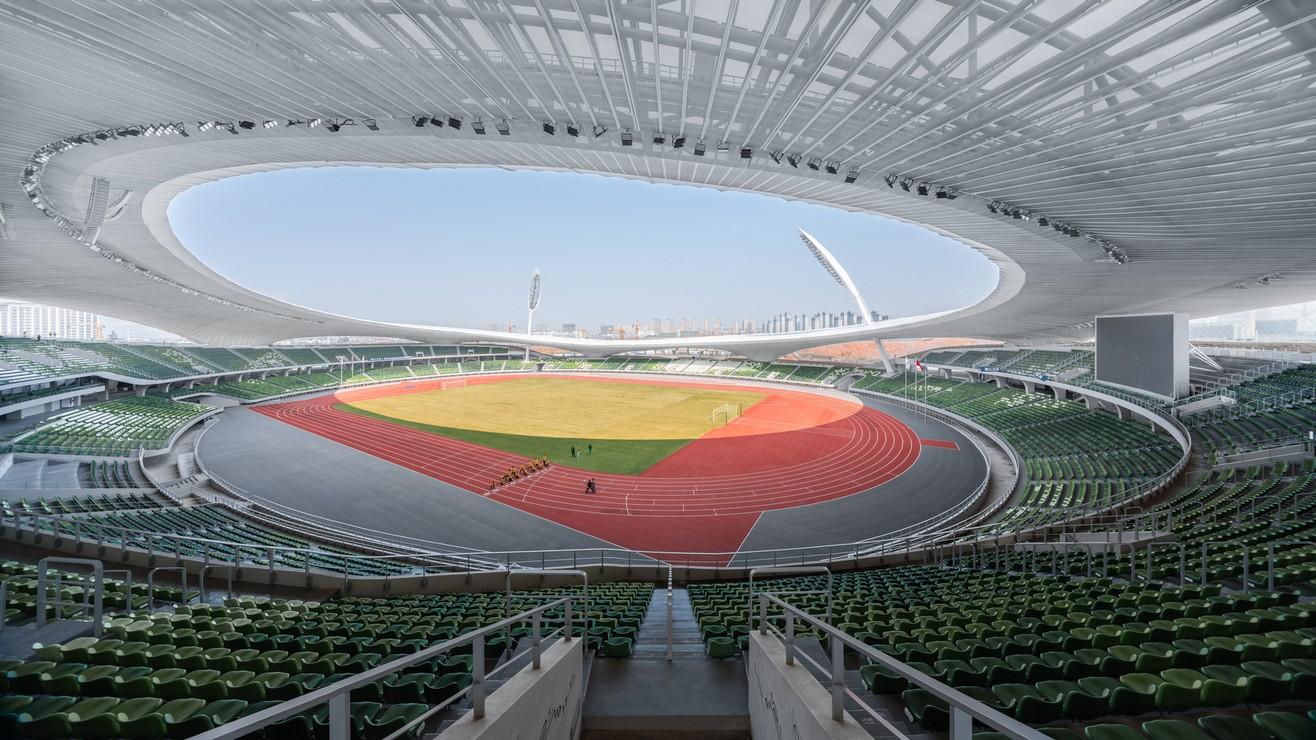

Sân vận động Cù Châu
Sân vận động Cù Châu với một không gian chính để hoạt
động ở trung tâm thì xung quanh được bố trí các phòng phụ
nhỏ và ghế ngồi .

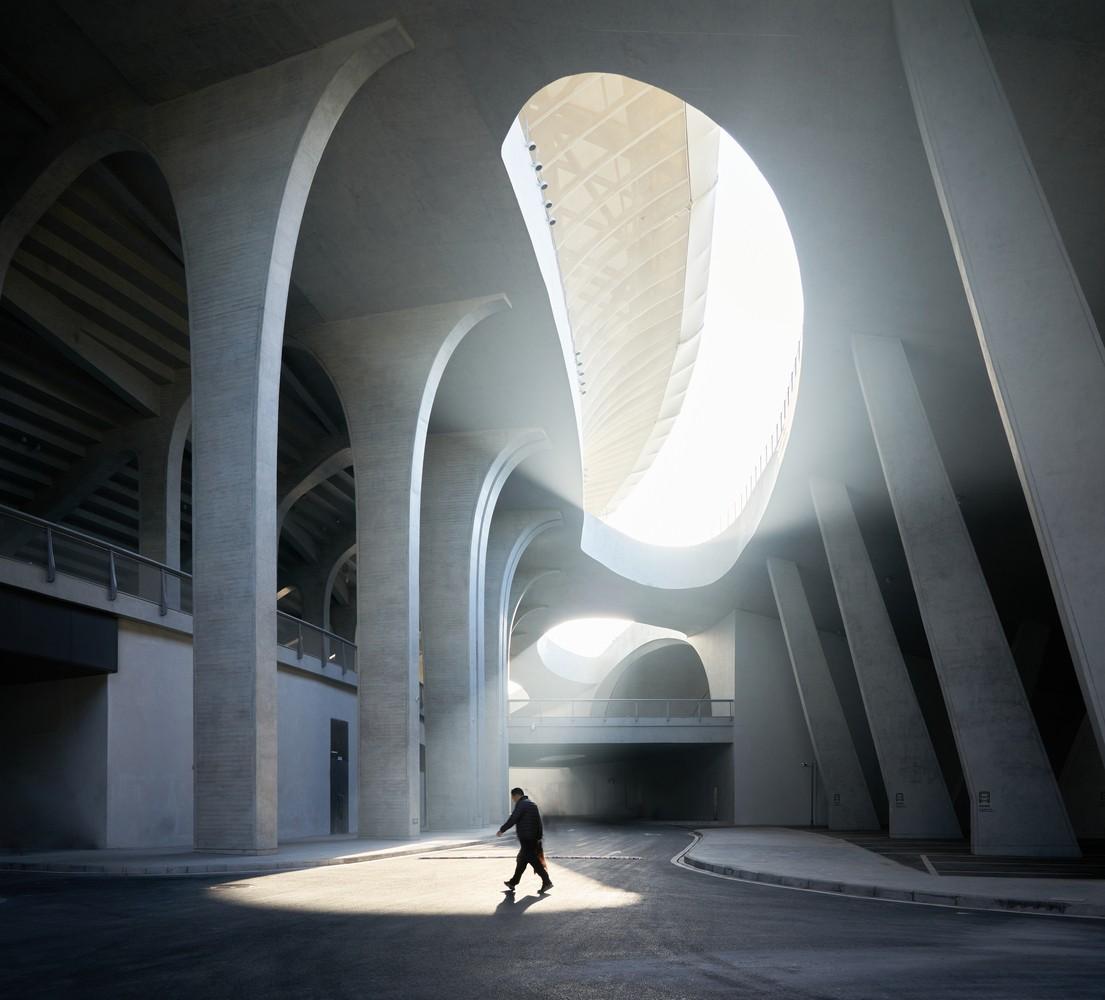

Mái vòm bao gồm một khung thép hoành tráng, nhưng nó có vẻ nhẹ nhờ màng PTFE polyme tổng hợp truyền ánh
sáng bao quanh nửa dưới của cấu trúc bao gồm các lỗ siêu
nhỏ để cải thiện hiệu suất âm thanh trong toàn bộ sân vận
động.
Không
gian xuyên phòng
Không gian trong các mặt bằng
được bố trí liên tục, thông nhau.
Ưu điểm
Kiến trúc có mặt bằng phong phú, đẹp mắt.
Diện tích giao thông ít
Khuyết điểm
Các giải pháp thông thoáng và chiếu sáng tự nhiên khó xử lý .
Cách ly phòng không tốt

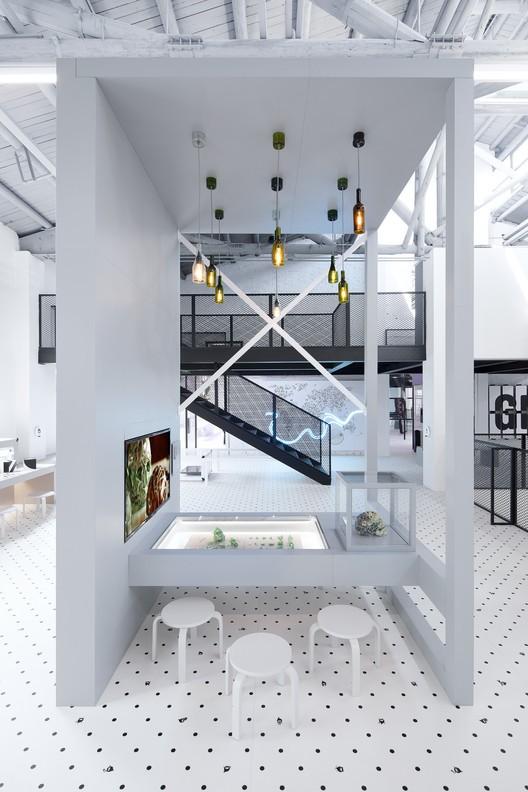

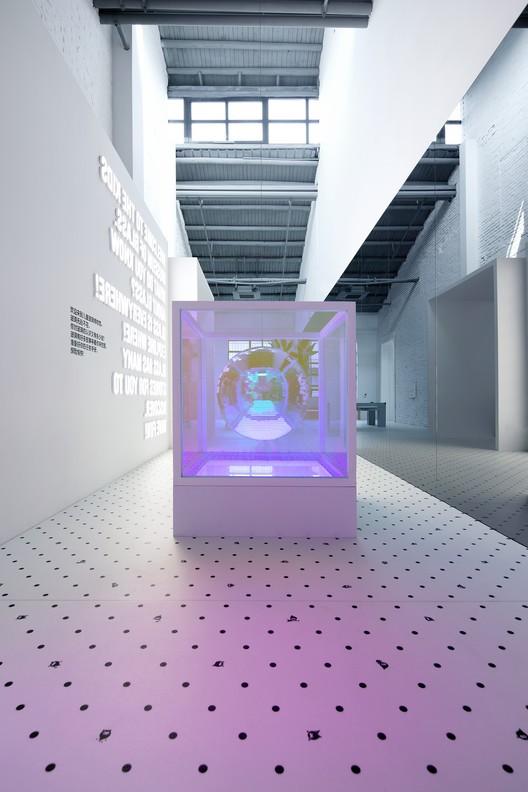

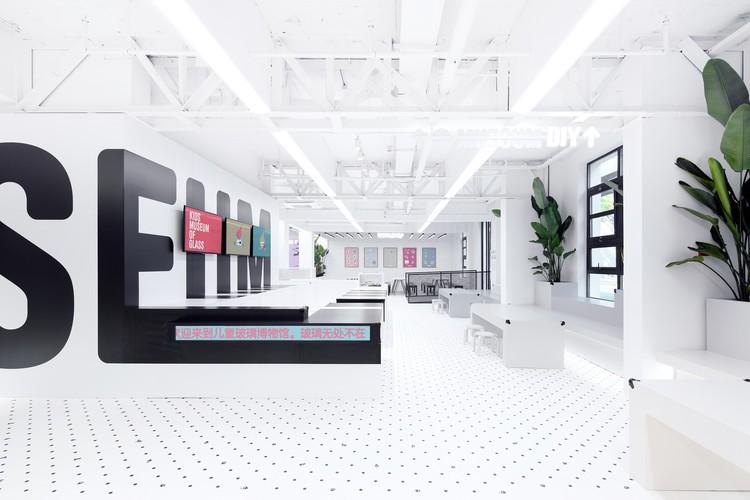

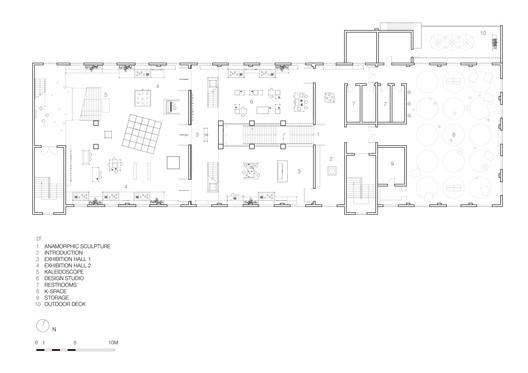

Bảo tàng kính trẻ em K
Các không gian trưng bày được thiết kế thông nhau, mặt
bằng công trình thông thooáng, giao thông đơn giản
Không gian hành lang (phân tán)
ợc bố trí về 1 hoặc hai bên , cách xa
hoặc liên hệ với nhau thông qua hệ thống giao thông.
Mặt bằng dễ bố trí, phân chia rõ ràng.
Giải pháp kết cấu, thông thoáng, chiếu sáng tốt
n điệu và mặt bằng có
thể bị trải dài dẫn đến tốn chi phí khi thiết kế các hệ thống

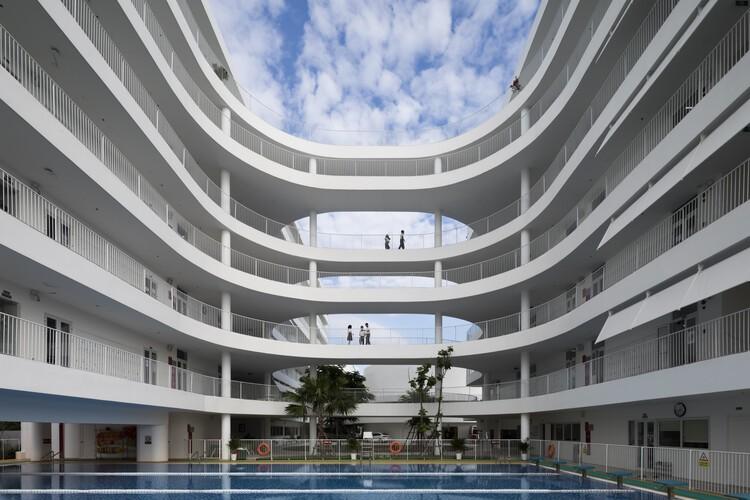

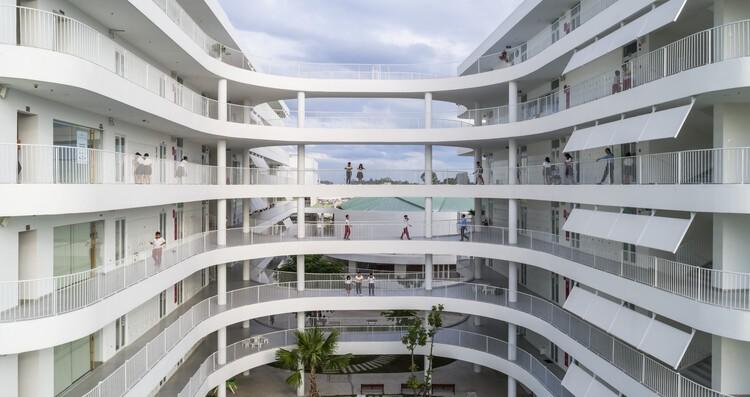

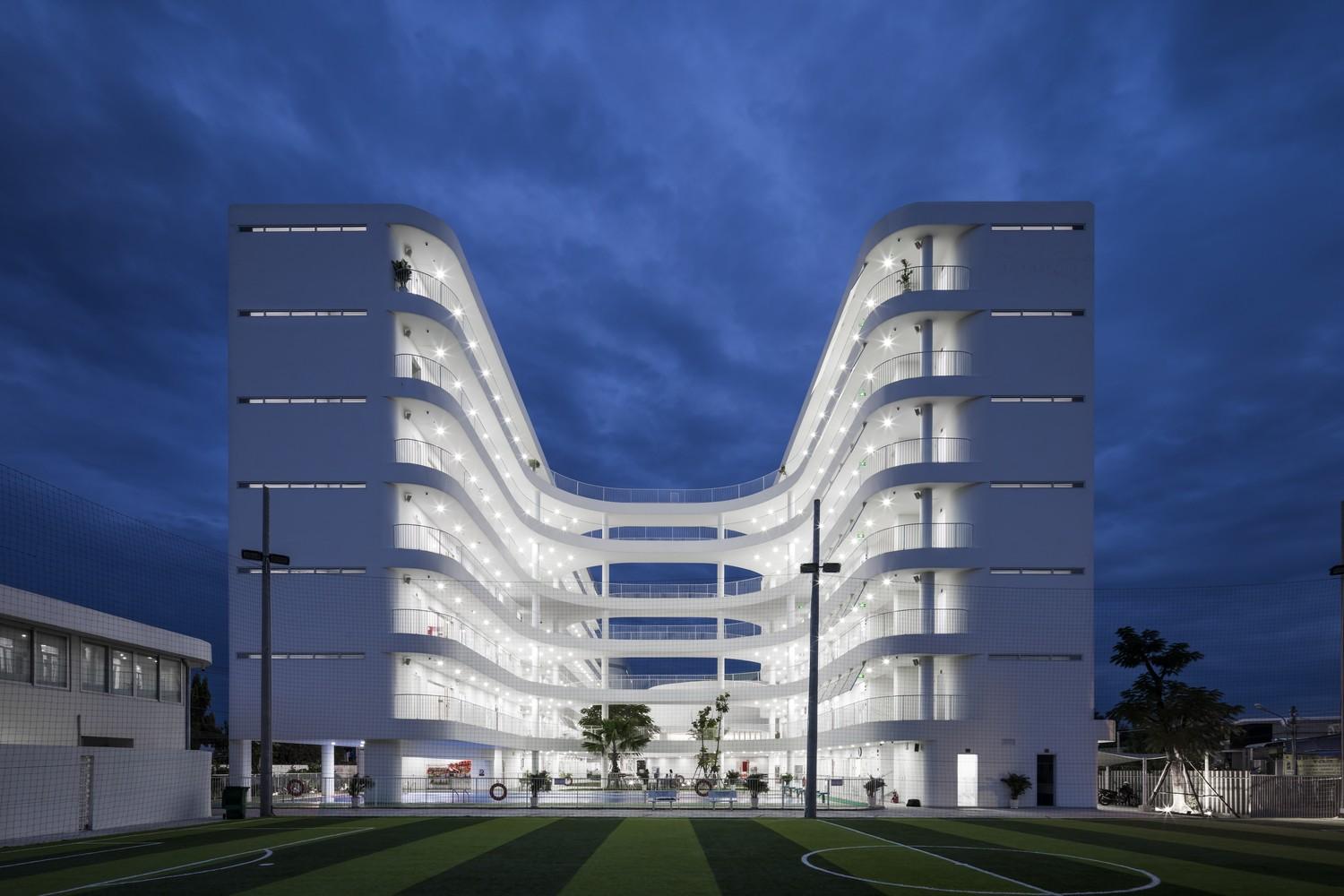

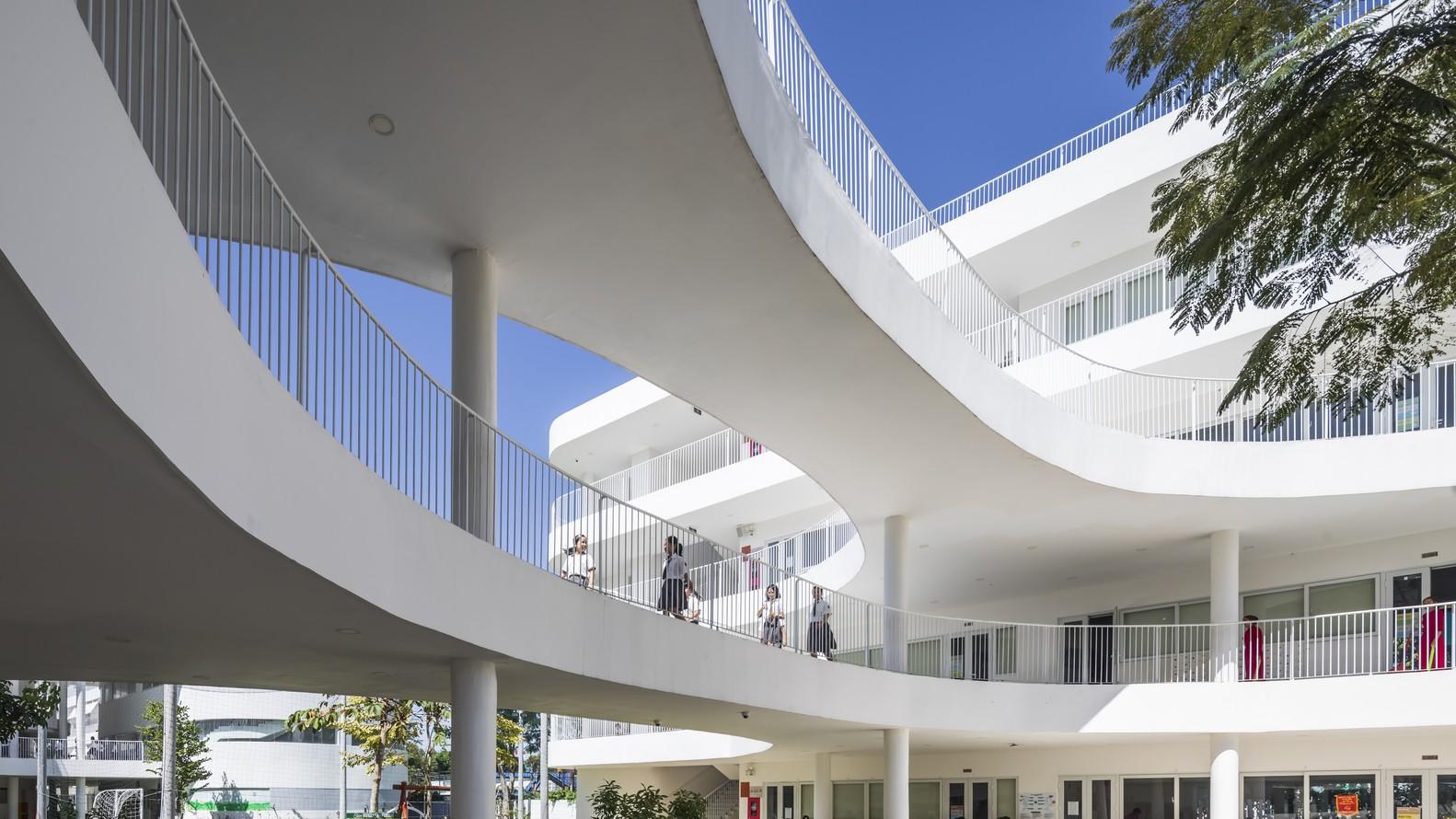

Trường Tây Ninh
Các phòng học được bố trí về 1 bên của hành lang
Hành lang cũng là tuyến giao thông nối các khối chức năng lại với nhau
Tuy MB bị kéo dài nhưng công trình vẫn gây ấn tượng với lối thiết kế đẹp mắt

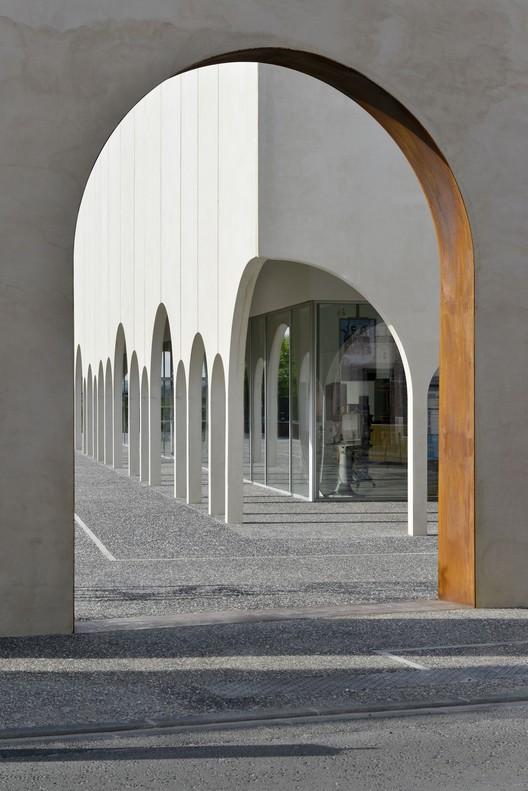

Giải pháp đường viền
Các đường nét bao quanh công trình làm nổi bật các hình khối của nó.
Những đường nét đề cao sự mạnh
mẽ, dứt khoát trên những hình khối
đơn giản tạo sự ấn tượng, thu hút
Giải pháp diện
Công trình nằm ngay ngã ba
đường, góc nhìn cục bộ nhưng
vì đường nét khối quá mạnh mẽ nên phần giải pháp về diện
cũng được hạn chế chỉ còn lại những đường zic zac đồng đều
Giải pháp khối
Công trình có thế quan sát được từ nhìu hướng nên xử lý hình khối ở mỗi góc nhìn có những giải pháp khối khác nhau. Bởi công trình là một tổ hợp khối xếp ngẫu nhiên nên mặt đứng các goc cũng không giống nhau

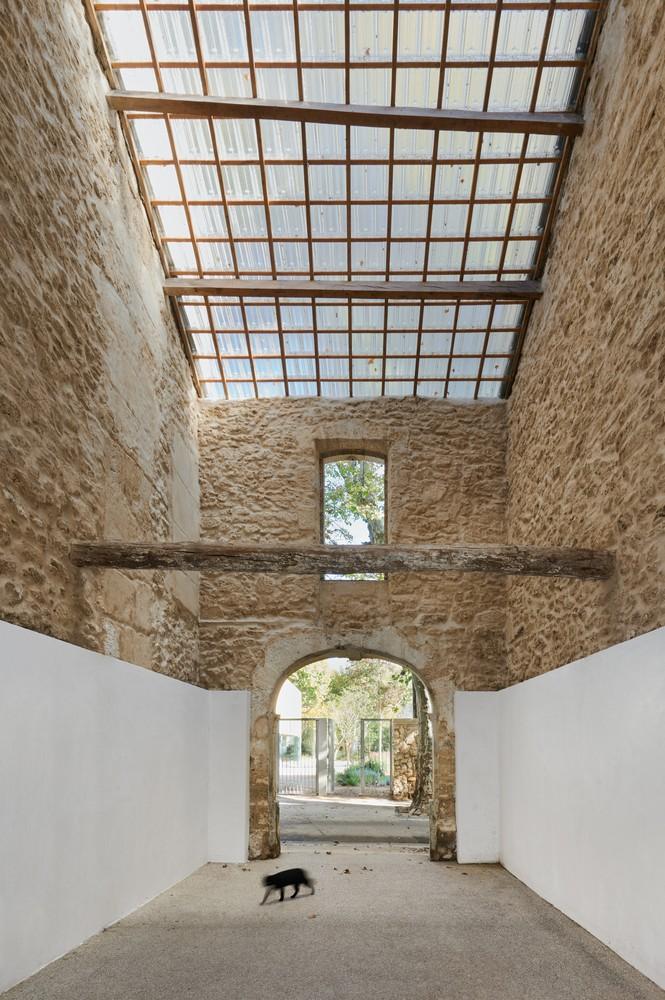

Về ý tưởng thì nhà thiết
kế muốn tạo ra một công
trình mang tính cổ điển.
Vậy nên các vật liệu gạch
đá tự nhiên với màu vàng
đất sắp xếp theo kiểu bất qui tắc là lựa chọn hợp lý
để làm nổi bật sự cổ kính
thô sơ nhưng vẫn mang nét tinh tế

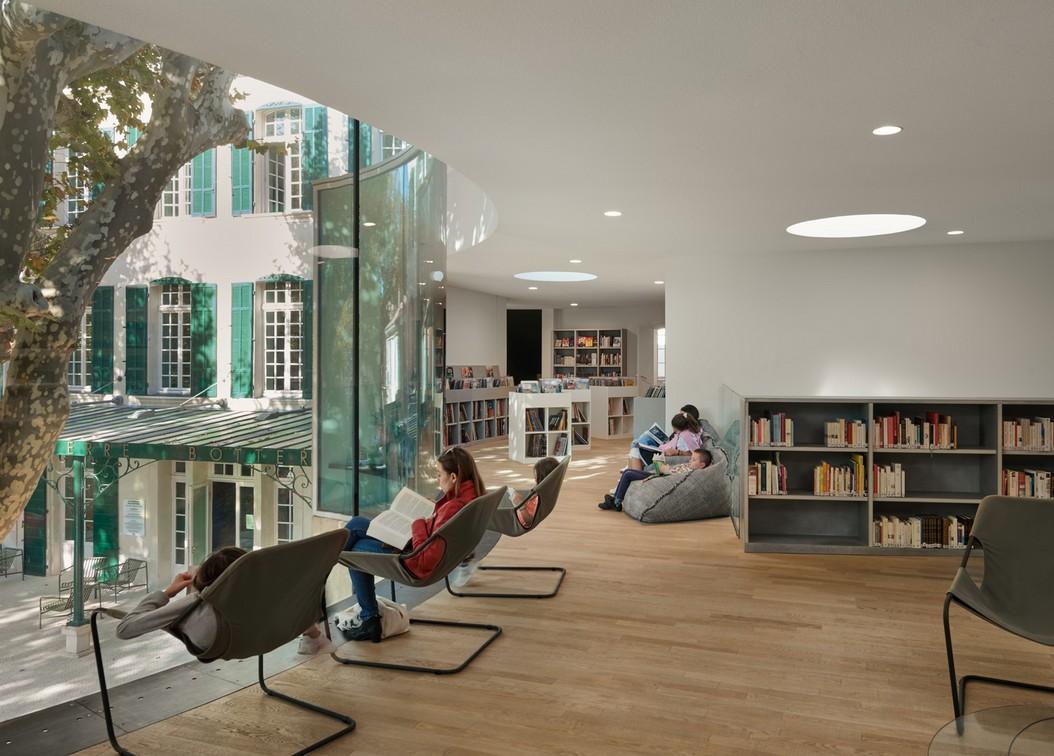

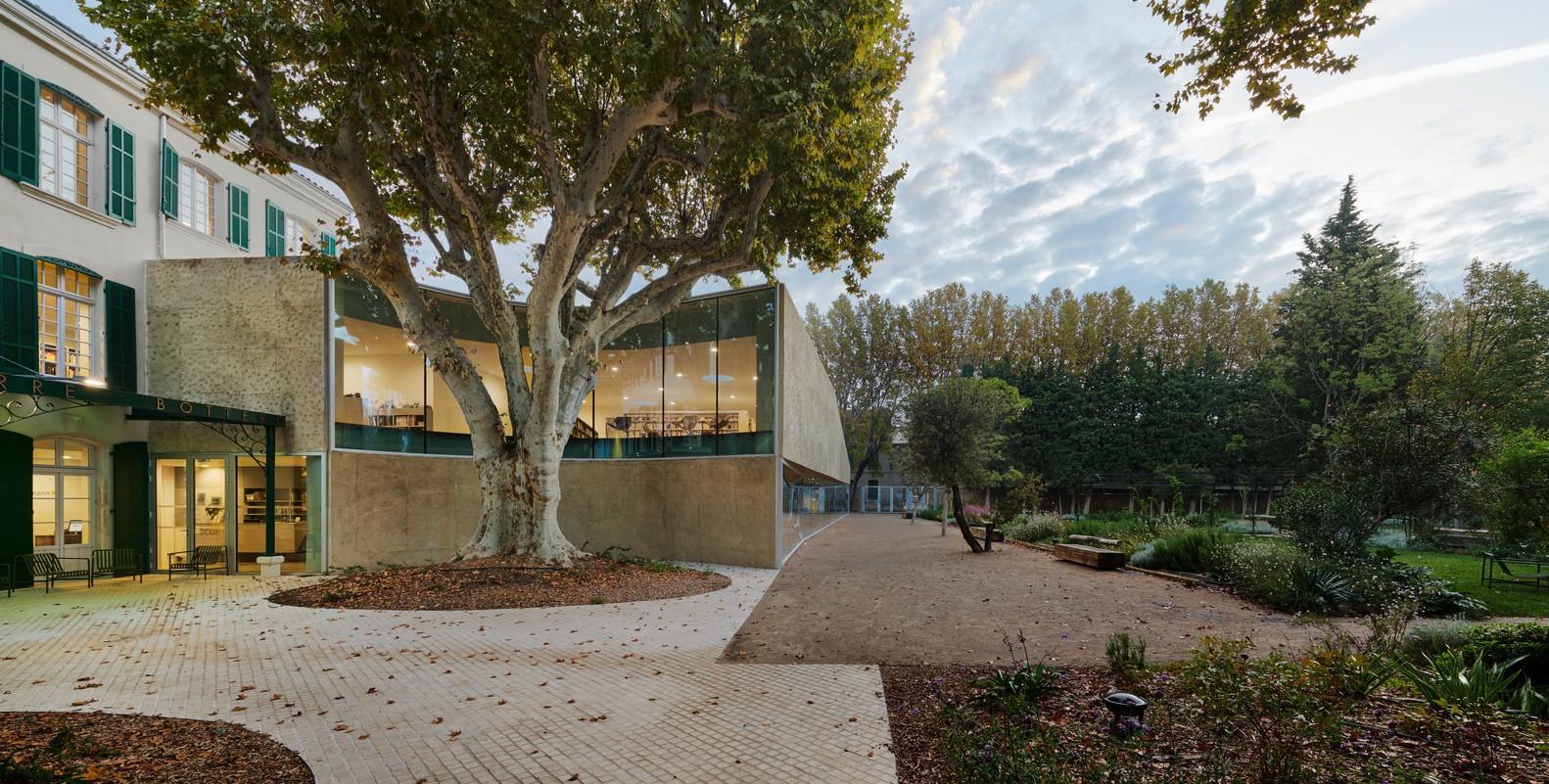

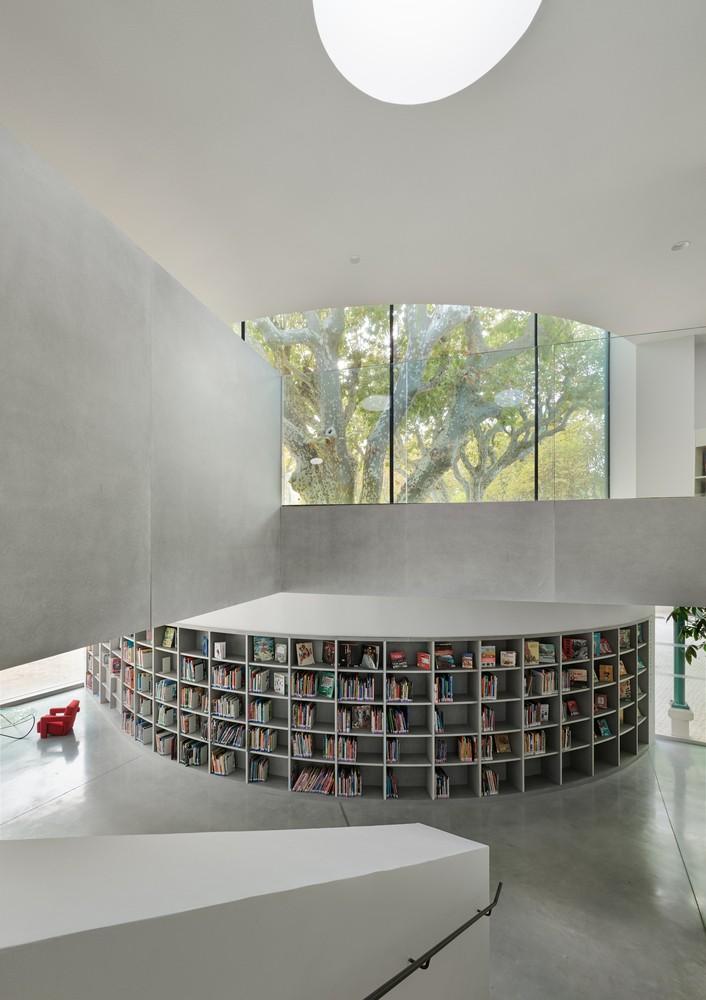

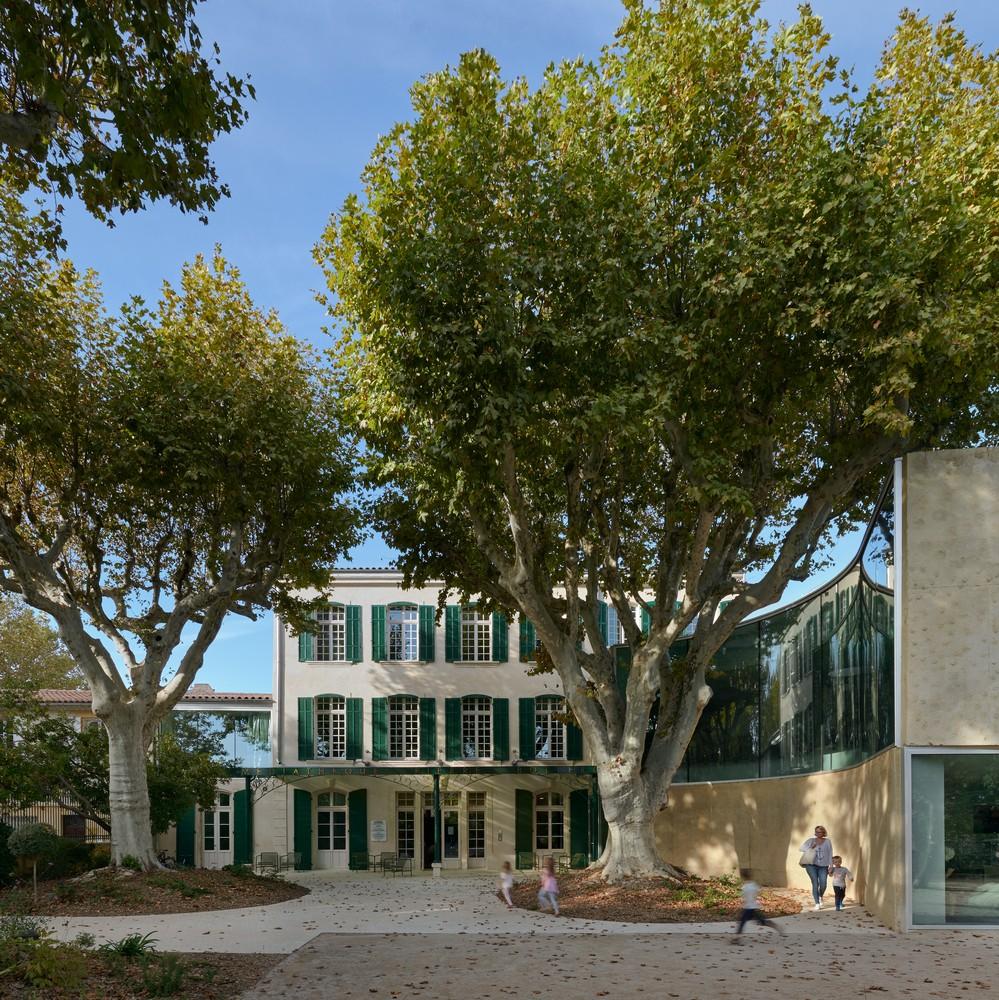

Các vật liệu của
công trình sử dụng
các màu tinh giản
nhất để phù hợp với một không gian cần
sự tập trung như thư viện
Sàn được ốp từ gỗ để tăng sự cách âm, tạo không gian thoáng đãng, sạch để việc đọc sách trở nên hiệu quả hơn. Ngoài ra, ốp kính cũng là giải pháp hiệu quả trong việc tận dụng ánh sáng tự nhiên giúp căn phòng đủ sáng để đọc sách.

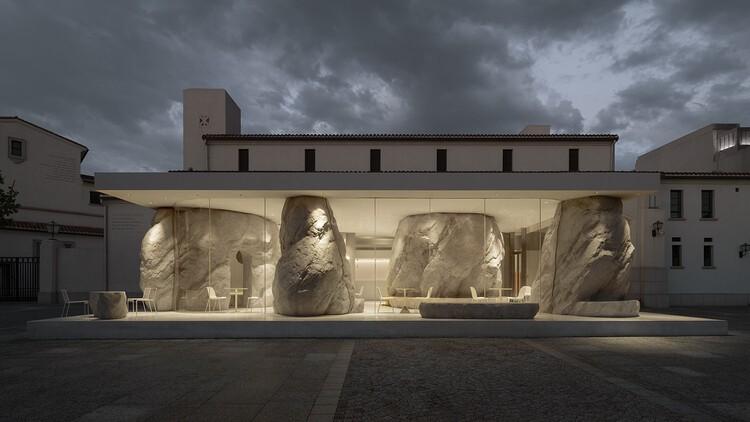

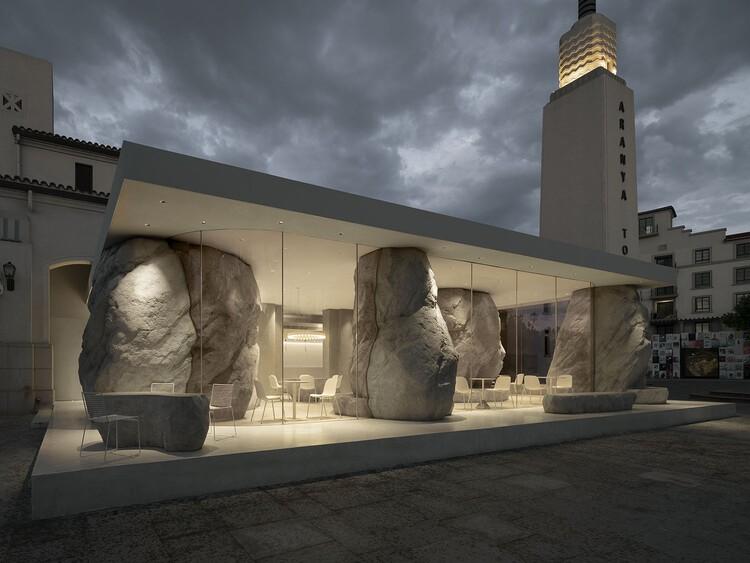

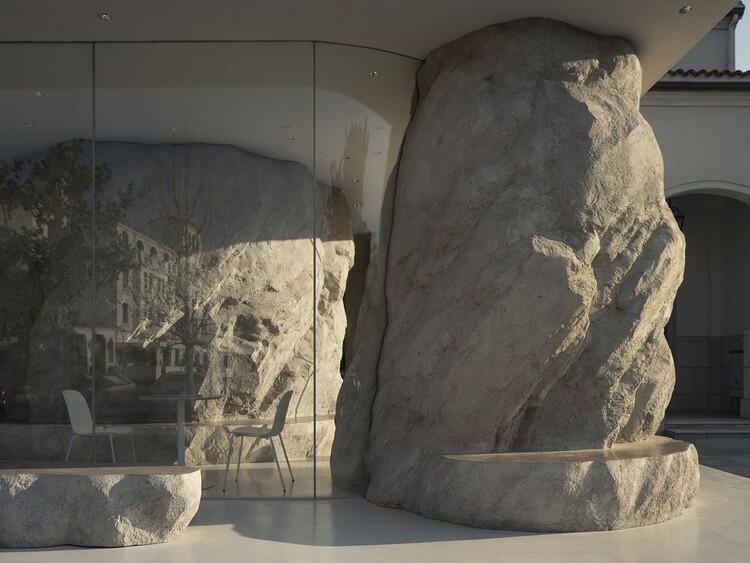

Café Zolaism
Với ý tưởng tạo ra một không gian giúp con người có thể thư giãn
hòa mình vào thế giới nội tâm hơn, công trình sử dụng những cây
cột làm từ bê tông với hình dáng như những hòn đá khổng lồ, kết
cấu tự nhiên của bê tông đã làm lộ ra kết cấu thô và nặng của đá
đồng thời tạo ra một sự tương phản thị giác mạnh mẽ với độ sáng
và độ trong suốt của kính siêu trong xung quanh để nhấn mạnh
cảm giác về không gian. sức mạnh của hình thức.
Các bức tường kính toàn bộ chiều cao không khung mang nhiều
ánh sáng mặt trời vào không gian trong nhà, và cách chơi năng
động của ánh sáng và bóng tối thay đổi theo thời gian.
