Ölfrei
Inhaltsübersicht
Besondere Eigenschaften
Durchmesser:
Getriebeübersetzung:
Drehzahl:
Drehmoment:
Leistungskennzahl:
Besondere Eigenschaften Durchmesser:
MTS113
Besondere Eigenschaften
Durchmesser:
MTS138
Besondere Eigenschaften
Durchmesser: mm 136
Getriebeübersetzung: 10 - 160
Drehzahl: min ¹ 19 - 300
Geschwindigkeit: m/s 0,14 - 2,14
Drehmoment: Nm 20,2 - 260
Leistung: kW 0,65 -1,55
Leistungskennzahl: N / P / PT Min. Rohrlänge: mm 284 - 436
Kabel- und Feedbacksysteme
Dieser Abschnitt beschreibt die verfügbaren Kabel‑ und Feedback‑Konfigurationen für NGI‑Trommelmotoren.
setzung
MTS‑Trommelmotoren
In der Lebensmittelindustrie können kleine Änderungen viel bewirken.
Unsere Trommelmotoren ermöglichen die Entwicklung leistungsstarker, kompakter, hygienischer und zuverlässiger Maschinen mit minimalem Wartungsaufwand und lassen sich vollständig an Ihre Anwendung anpassen.
Synchrontechnologie für höheren Wirkungsgrad und geringere Leistungsverluste – das vollständig gekapselte Design schützt die integrierte Technologie und spart Bauraum.
Unsere Ingenieure konfigurieren die optimale Lösung auf Basis realer Anwendungsanforderungen – nicht nur nach theoretischen Datenblattwerten.
Leistungs‑ & Drehmoment‑Upgrades
Die neue Trommelmotor‑Baureihe – jetzt mit mehr Leistung, mehr Drehmoment und kombinierten Upgrades.
Im Zuge der Weiterentwicklung unseres DriveTech-Portfolios bieten wir gezielte Leistungs-, Drehmoment- sowie kombinierte Leistungs- & Drehmoment-Upgrades an. Diese Optionen wurden für Anwendungen mit langen Kabelwegen, hohen Spannungen, schweren Lasten und geneigten Förderstrecken entwickelt.
Leistungs‑Upgrades (P) gewährleisten eine stabile Leistung auch bei Spannungsspitzen
– ohne zusätzliche Filter.
Drehmoment‑Upgrades (T) ermöglichen kontrolliertes Anlaufen und konstante Performance bei schweren Lasten.
Kombinierte Leistungs‑ & Drehmoment‑Upgrades (PT) adressieren sowohl elektrische als auch mechanische Anforderungen und sorgen für sanftes Anlaufen sowie zuverlässigen Betrieb – auch bei hoher Last und Steigungen.
Der weltweit kleinste ölfreie Trommelmotor.

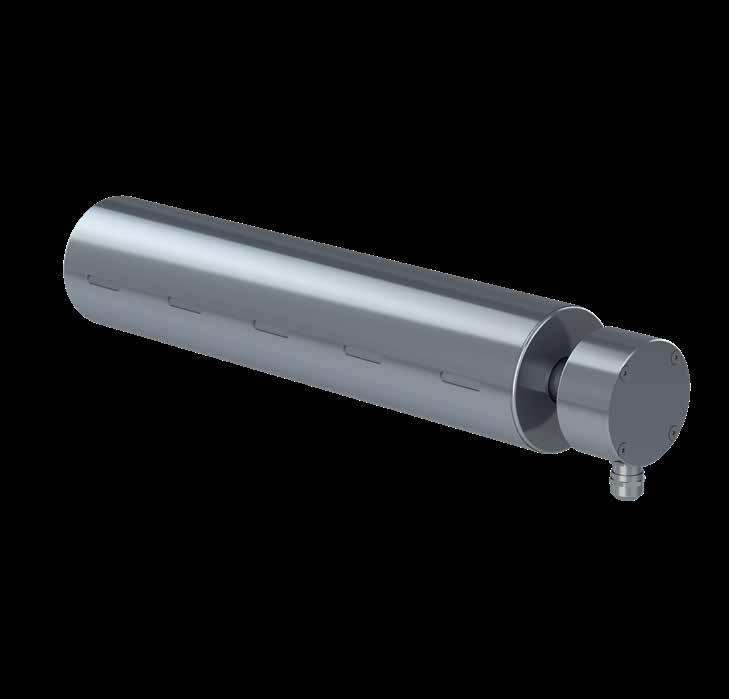

MTS62 Synchron‑Trommelmotor
Klein in der Baugröße. Groß in der Leistung.
Mit einem Durchmesser von nur 61mm ist der MTS62 der derzeit kompakteste ölfreie Trommelmotor auf dem Markt – entwickelt für höchste Hygiene, präzise Förderaufgaben und platzkritische Anwendungen, bei denen konventionelle Antriebslösungen an ihre Grenzen stoßen.
Das vollständig gekapselte, wartungsfreie Design integriert Motor und Getriebe direkt im Trommelrohr und eliminiert externe Komponenten sowie potenzielle Kontaminationsrisiken.
Trotz seines schlanken Profils liefert der MTS62 dank fortschrittlicher Synchrontechnologie ein gleichmäßiges Drehmoment über den gesamten Drehzahlbereich.
Oil-free
Er eignet sich ideal für enge Übergaben, Verpackungslinien und Inspektionssysteme und bietet zuverlässige Leistung ohne Kompromisse bei Regelbarkeit oder Bauweise.
Für präzise Anwendungen unterstützt der MTS62 optional ein integriertes Feedbacksystem zur verbesserten Regelung und Positioniergenauigkeit.
Anwendungen:
Systeme zur Lebensmittelverarbeitung: Enge Übergaben für kleine oder empfindliche Produkte, Minimierung von Lücken und Sicherstellung der Produktintegrität.
Verpackungsmaschinen: Platzsparende Lösungen für schmale Förderbänder in automatisierten Verpackungssystemen.
Kontrollwäge- und Inspektionssysteme: Präzisionsbetrieb, der kompakte, zuverlässige Antriebslösungen erfordert.
Deshalb MTS62 wählen:
Schlanke Bauweise, hohes Drehmoment
Optionale mit einem Feedbacksystem
Wartungsfrei und hygienisch versiegelt
130 W Dauerleistung
Geringerer Energieverbrauch
Ölfrei – minimiert das Risiko von Ölleckagen
Höhere Effizienz des Motors
Verbesserte Lebensmittelsicherheit
Ölfrei
Trommelmotor ‑ MTS62 Baureihe
Standardvariant – MTS62
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
Motor-Variante MTS62-0,13-N
Leistung [kW]
Getriebeübersetzung [i]
Drehzahl [min ¹]
Erklärungen:
AGL = Achsgesamtlänge
SL = Trommelrohrlänge (Referenzlänge / Bestelllänge)
FW = Trommelrohrlänge inkl. Deckel MG = Distanz zwischen Deckel und Schlüsselfläche
EL = Einspannlänge
Zylindrisch mit Passfeder
Abweichende Abmessungen und Trommelrohrprofile auf Anfrage
Feedbacksysteme erhöhen die Mindest-Trommelrohrlänge gemäß untenstehender Tabelle.
Der MTS62 ist nur in Kombination mit Feedbacksystemen und Hybridkabeln erhältlich.
Leistungs- und Drehmoment-Upgrades derzeit nicht verfügbar für MTS62
Motordaten ‑ Standardvarianten (N)
Nenndrehzahl min ¹ 4500
Nennfrequenz Hz 150
Anzahl der Polpaare 2
Schaltung der Motorwicklung Y
Isolationsklasse F
Bereich der Versorgungsspannung 1 x / 3 x VAC 200…480
DC-Bus-Spannungsbereich VDC 280…680
Nennspannung 3 x VAC 159
Nenndrehmoment Nm 0,27
Nennstrom A 0,6
Stillstandsmoment Nm 0,4
Stillstandsstrom A 0,9
Spitzendrehmoment Nm 1,3
Spitzenstrom A 3,0
Spannungskonstante V / 1.000 min 29,4
Drehmomentkonstante Nm / Arms 0,43
Wicklungswiderstand Phase- Phase Ω 36,9
Wicklungsinduktivität Phase- Phase identisch mit Ld und Lq mH 19,6
Elektrische Zeitkonstante ms 0,8
Trägheitsmoment des Rotors kg cm2 0,054
Minimale Stillstandsheizungs-Spannung Phase Phase VDC 34
Sauber. Effizient. Ölfrei.
MTS82 Synchron‑Trommelmotor
Der MTS82 ist ein kompakter, ölfreier Trommelmotor mit nur 81 mm Durchmesser, entwickelt für hygienische Umgebungen und platzkritische Förderanwendungen. Das vollständig gekapselte, wartungsfreie Design integriert Motor und Getriebe in der Trommel und eliminiert externe Komponenten sowie Kontaminationsrisiken.
Dank moderner Synchronmotortechnologie liefert der MTS82 ein hohes Drehmoment bei niedrigen Drehzahlen, konstante Leistung und hohe Energieeffizienz. Er unterstützt mehrere Drehzahlen, sensorlosen Betrieb sowie optionale Feedback-Systeme für Regelung und Indexierung. Digitale Typenschilder ermöglichen eine einfache Plug-and-Play-Installation.
Oil-free

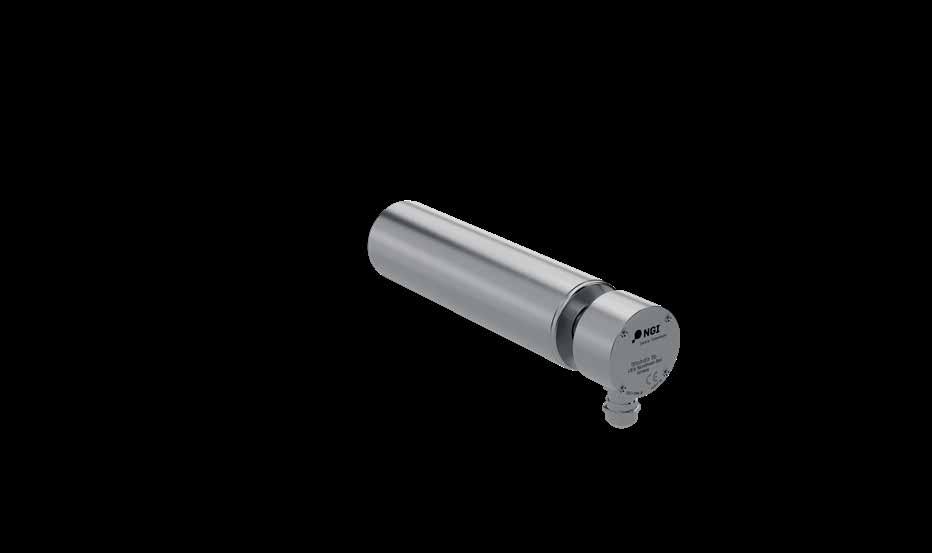

MTS82 ist auch als kompakte Version erhältlich: Der Kompakt MTS82‑0,19 ist NGIs kürzester Trommelmotor, optimiert für enge Einbausituationen in platzbeschränkten Fördersystemen.
Anwendungen:
Lebensmittelproduktionslinien: Hygienische Förderbänder für rohe oder verpackte Waren.
Automatisierte Sortieranlagen: Kompakte Antriebe für Hochgeschwindigkeits-Sortier- und Inspektionsstationen.
Kontrollwägesysteme: Präzisionsgetriebene Förderbänder für compliance-kritische Prozesse.
Pharmazeutische Verpackung: Kompakte Antriebe für Blisterverpackungen und Präzisionsabfüllsysteme.
Deshalb MTS82 wählen::
Kompakte Größe mit leistungsstarker Performance
Hohes Drehmoment bei niedrigen Drehzahlen
Wartungsfrei und ölfrei für hygienische Umgebungen
Unterstützt Feedback und Servoantriebsintegration
Energieeffizient und einfach zu installieren
Power‑ und Drehmoment‑Upgrade‑Varianten für anspruchsvolle Anwendungen verfügbar.
Geringerer Energieverbrauch
Ölfrei – minimiert das Risiko von Ölleckagen
Höhere Effizienz des Motors
Verbesserte Lebensmittelsicherheit
Ölfrei
Erklärungen:
AGL = Achsgesamtlänge
SL = Trommelrohrlänge (Referenzlänge / Bestelllänge)
FW = Trommelrohrlänge inkl. Deckel
MG = Distanz zwischen Deckel und Schlüsselfläche
EL = Einspannlänge
Der kompakte Trommelmotor MTS82-0,19 wird mit Kabelbox und vorinstalliertem Leistungskabel geliefert.
Für kundenspezifische und austauschbare Leistungskabel ist ein Standard‑Klemmenkasten verfügbar, ohne Erhöhung der Mindest-Trommelrohrlänge
Standardvarianten – Kompakt
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser.
Motor-Variante Compact MTS82-0,19-N
Kabelverschraubungen und Feedbacksysteme erhöhen die Mindest-Trommelrohrlänge gemäß untenstehender Tabelle.
Standardvarianten – MTS82
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
Erklärungen:
Motor-Variante MTS82-0,38-N
Leistungs‑Upgrade‑Varianten – MTS82
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
Sie brauchen nicht mehr Optionen – sondern die richtige.
Unser DriveTech-Vertriebsteam arbeitet kunden- und funktionsübergreifend, um Reibungsverluste in Ihrem Projekt zu vermeiden: klarer Umfang, klare Konfiguration, klare nächste Schritte.
Vom ersten Austausch bis zur finalen Spezifikation unterstützen wir Sie dabei, von Anfang an die richtige Lösung zu definieren – für eine einfachere Implementierung und planbare, zuverlässige Leistung.
Trommelmotor ‑ MTS82 Baureihe Trommelmotor ‑ MTS82 Baureihe
Motordaten ‑ Standardvarianten (N)
Motordaten – Leistungsupgrade-Varianten (P)
Kompakt. Sauber. Effizient. Ölfrei.

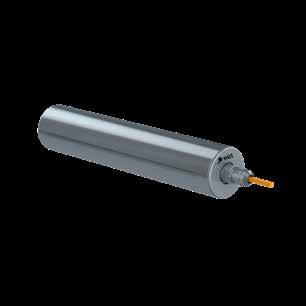

MTS113 Synchron‑Trommelmotor
Der MTS113 ist ein universell einsetzbarer, ölfreier Trommelmotor für hygienische Umgebungen und präzisionsgesteuerte Fördersysteme. Mit einem Durchmesser von 112 mm und Gehäuselängen ab 246 mm fügt er sich nahtlos in Anlagen ein, in denen Platz, Sauberkeit und Leistung entscheidend sind.
Durch sein vollständig gekapseltes, wartungsfreies Design sind alle Komponenten im Inneren der Trommel geschützt, wodurch Kontaminationsrisiken ausgeschlossen werden und die Reinigung vereinfacht wird.
Dank Synchronmotorentechnologie bietet der MTS113 ein hohes Drehmoment bei geringem Energieverbrauch und unterstützt so effiziente und nachhaltige Antriebskonzepte. Der Leistungsbereich von 0,19kW bis 1,10kW ermöglicht den Einsatz mit Gummibeschichtungen oder integrierten Kettenrädern für verschiedene Bandtypen. Der MTS113 ist sowohl für Einzelantriebe als auch für präzise Maschinenanwendungen geeignet.
Oil-free
Anwendungen:
Fleisch- und Meeresfrüchteverarbeitung: Hygienische, ölfreie Motoren für Washdown-Bereiche
Back- und Süßwarenlinien: Hohe Flexibilität für breite Bänder.
Qualitätskontrollstationen: Zuverlässige Leistung für gewichtsempfindliche Prozesse.
Deshalb MTS113 wählen:
Breiter Leistungsbereich für vielseitige Anwendungen
Kompaktes und hygienisches Design
Hohes Drehmoment bei geringem Energieverbrauch
Wartungsfrei und ölfrei
Ideal für Standard- und Präzisionsanwendungen
Power‑ und Drehmoment‑Upgrade‑Varianten für anspruchsvolle Anwendungen verfügbar.
Geringerer Energieverbrauch
Ölfrei – minimiert das Risiko von Ölleckagen
Höhere Effizienz des Motors
Verbesserte Lebensmittelsicherheit
Ölfrei
Trommelmotor ‑ MTS113 Baureihe
Standardvarianten – MTS113
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
MTS113-0,38-N
Erklärungen:
AGL = Achsgesamtlänge
SL = Trommelrohrlänge (Referenzlänge / Bestelllänge)
EL = Einspannlänge FW = Trommelrohrlänge inkl. Deckel
= Distanz zwischen Deckel und Schlüsselfläche
Motor-Variante MTS113-0,72-N
Motor-Variante MTS113-1,01-N
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
Leistungs- & Drehmoment‑Upgrade‑Varianten
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
Motor-Variante MTS113-0,45-P
Trommelmotor
‑ MTS113 Baureihe
Motordaten ‑ Standardvarianten (N)
Trommelmotor ‑ MTS113 Baureihe
Motordaten – Leistungsupgrade-Varianten
Anzahl der Polpaare
Schaltung der Motorwicklung
Isolationsklasse
Bereich der Versorgungsspannung
Minimale Stillstandsheizungs-Spannung Phase
Kompakt. Sauber. Effizient. Ölfrei.

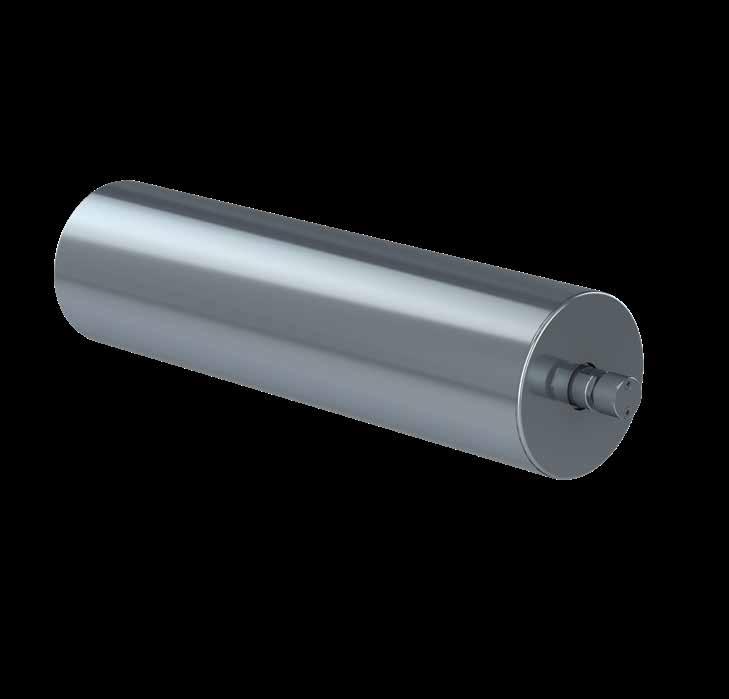

MTS138 Synchron‑Trommelmotor
Der MTS138 ist ein robuster, ölfreier Trommelmotor für hygienische Umgebungen und anspruchsvolle Förderanwendungen. Mit einem Durchmesser von 136 mm und Gehäuselängen ab 284 mm kombiniert er starke Leistung mit kompakter Bauweise – ideal für den Schwerlastbetrieb, wo Platz und Sauberkeit eine wichtige Rolle spielen.
Sein vollständig gekapseltes, wartungsfreies Design eliminiert externe Komponenten und Kontaminationsrisiken, während die Synchrontechnologie ein hohes Drehmoment bei minimalem Energieverbrauch gewährleistet.
Oil-free
Der MTS138 ist eine zuverlässige Wahl für große Fördersysteme und präzisionsgesteuerte Prozesse in der Lebensmittelproduktion.
Anwendungen:
Große Fördersysteme: Hochleistungsantriebe für den Schwerlastbetrieb auf Lebensmittel produktionslinien.
Fleischverarbeitungsbetriebe: Hygienische, ölfreie Motoren für kontaminationsempfindliche Bereiche.
Automatisierte Verpackungslinien: Leistungsstark und dennoch platzsparend für den großtechnischen Einsatz.
Deshalb MTS138 wählen:
Kompakte Größe mit leistungsstarker Performance
Hygienisches, ölfreies Design
Hohes Drehmoment bei hoher Energieeffizienz
Wartungsfrei und einfach zu integrieren
Power‑ und Drehmoment‑Upgrade‑Varianten für anspruchsvolle Anwendungen verfügbar.
Geringerer Energieverbrauch
Ölfrei – minimiert das Risiko von Ölleckagen
Höhere Effizienz des Motors
Verbesserte Lebensmittelsicherheit
Ölfrei
Erklärungen:
‑ MTS138 Baureihe
Standardvarianten – MTS138
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
Leistungs‑Upgrade‑Varianten – MTS138
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
Leistungs- & Drehmoment‑Upgrade‑Varianten
Werte beziehen sich auf den zylindrischen Trommelrohrdurchmesser. Kundenspezifische Getriebeübersetzung auf Anfrage erhältlich.
Motor-Variante MTS138-1,1-P
Motor-Variante MTS138-1,55-P
‑ MTS138 Baureihe
Motordaten ‑ Standardvarianten (N)
Trommelmotor
‑ MTS138 Baureihe
Motordaten – Leistungsupgrade-Varianten
der Motorwicklung
Minimale Stillstandsheizungs-Spannung
MTS-Trommelmotoren
Trommelrohr und Oberflächen
Unsere Trommelmotoren sind mit einer großen Auswahl an Trommelrohr‑ und Oberflächenausführungen erhältlich, um funktionale, hygienische und anwendungsspezifische Anforderungen zu erfüllen. Alle Trommelrohrprofile können mit integrierten Kettenrädern sowie mit Gummibeschichtung geliefert werden.
Verfügbare Ausführungen:

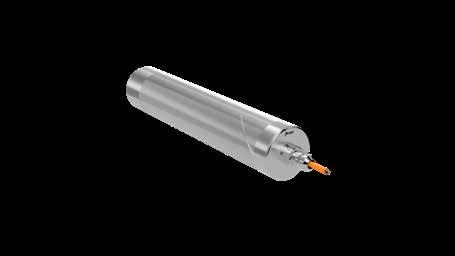

Zylindrische oder ballige Edelstahlstahl‑Trommelrohroberflächen

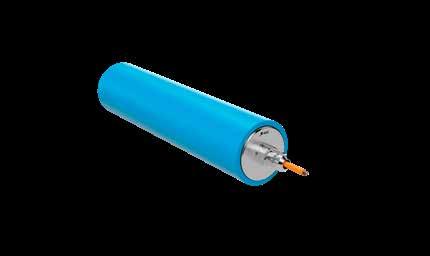

Gummierte Trommelrohre: zylindrisch, ballig oder profiliert

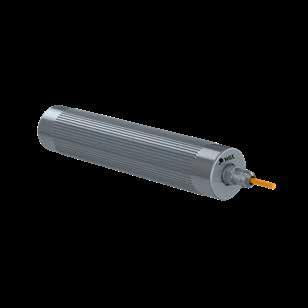

Gerändelte Oberflächen: zylindrisch oder ballig, zur Erhöhung der Reibung

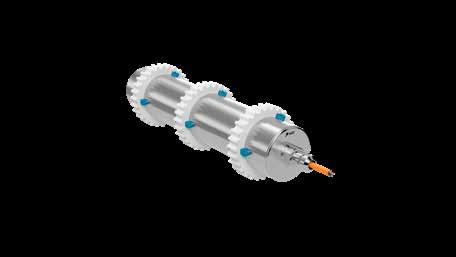

Trommelrohr mit Passfedernut, erhältlich mit geschweißte oder aufsteckbare Passfedern

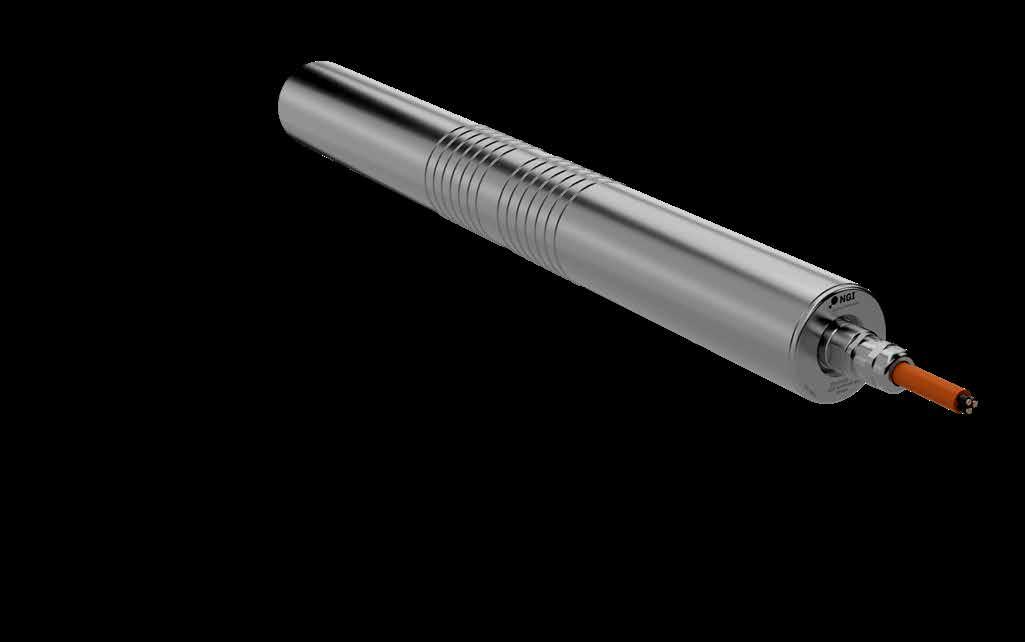

Profilierte Trommelrohroberflächen aus Edelstahl für Spezialanwendungen
Weitere Ausführungen und Sonderkonfigurationen sind verfügbar, um spezifische Fördererlayouts, Gurtarten und Leistungsanforderungen zu unterstützen. Nachfolgend sind ausgewählte Beispiele dargestellt.
Technische Unterstützung mit Mehrwert.
Unser Application-Engineering-Team arbeitet eng mit Ihnen zusammen, um sicherzustellen, dass der Trommelmotor exakt auf Ihre Maschine, Ihre Anwendung und Ihren Produktionsfluss abgestimmt ist.
Während andere lediglich Kenndaten wie Leistung und Trommelbreite abfragen, gehen wir tiefer: Zugkraft, Belastung, Einsatzbedingungen und Nutzungsprofile – denn die richtige Auslegung beginnt mit dem richtigen Verständnis.
Und wir machen es einfach. Sie sparen Zeit, vermeiden kostspielige Fehlkonfigurationen und erhalten eine maßgeschneiderte Antriebslösung, die zuverlässig funktioniert.
Kabel-Spezifikationen
Kabel-Spezifikationen
MTS‑Trommelmotoren können mit verschiedenen Feedbacksystemen geliefert werden, darunter Resolver sowie inkrementelle oder absolute Encoder.
Mantelfarbe
Kabelspezifikationen / Resolver / Hybridkabel
Konstruktion
Spannung 1000V peak
Mantelmaterial PUR
Außendurchmesser 11,1mm
4x0,5 + 2x0,5 Signal 3x(2x)0,14+2x0,34
Mantelfarbe Grau (ähnlich RAL 7001)
Temperaturbereich (fest verlegt) - 25°C bis + 80°C
Mindestbiegeradius (fest verlegt) 5 x D
Flammwidrig Ja Halogenfrei Ja Ölbeständig Ja
Option Feedback‑Systeme Option Feedback‑Systeme
Incremental Encoder DBS36
Anzahl
Kommunikationsschnittstelle
Versorgungsspannung
/ 7-30V
Anschluss 2-Kabel-Lösung, Hybridkabel
Konstruktion
x 2 x 0,15 mm2 geschirmt Mantelmaterial
EKS36 / EDS35
EKS36 / EDS35
Auflösung pro Umdrehung 18 / 24 bit
Anzahl der absolut nachweisbaren Umdrehungen 1
Messschritt pro Umdrehung 262.177 / 16.777.216
Kommunikationsschnittstelle HIPERFACE DSL
Anschluss Hybridkabel, Klemmenkasten
Hinweis: Speicherung des Motordaten Typschilds auf dem EKS36 für Schneider PacDrive 3 sowie auf dem EKS36 / EDS35 für Beckhoff
auf Anfrage.
Kabelspezifikationen / EKS36 / EDS35 / Hybridkabel
Konstruktion
Spannung
Mantelmaterial
Mantelfarbe
Temperaturbereich (fest verlegt)
Farbe Anschlussbelegung / EKS36 / EDS35 / Hybridkabel Signal / Funktion
(ähnlich RAL 7001)
(fest verlegt)
Mindestbiegeradius (fest verlegt)
Farbe Anschlussbelegung / DBS36 Kabel / 2-Kabellösung
Farbe Anschlussbelegung / DBS36 / Hybridkabel
Option Feedback‑Systeme
Anzahl der Sin/Cos-Perioden pro Umdrehung 128
Anzahl der absoluten Umdrehungen 1 (eine Umdrehung)
Auflösung 4096
Kommunikationsschnittstelle HIPERFACE
Versorgungsspannung 7 bis 12 V DC
Anschluss 2-Kabellösung, Hybridkabel
Hinweis: Speicherung des Motordaten‑Typschilds auf dem SKS36 für PacDrive 3 auf Anfrage.
Kabelspezifikationen / SKS36 Kabel / 2 -Kabellösung
Konstruktion 4 x 2 x 0,15 mm2 geschirmt
Außendurchmesser
Kabelspezifikationen / SKS36 Kabel / Hybridkabel
Mantelfarbe Grau (ähnlich RAL 7001)
Mindestbiegeradius
Option Feedback‑Systeme
ECI 1119
ECI 1119
Auflösung pro Umdrehung 19 Bit
Anzahl der absolut nachweisbaren Umdrehungen 1
Messschritt pro Umdrehung 524.288
Kommunikationsschnittstelle EnDat 2.2
Anschluss Hybridkabel
Hinweis: Speicherung des Motordaten-Typschilds auf dem ECI 1119 für B&R ACOPOS auf Anfrage.
Konstruktion
Spannung
Mantelmaterial PUR
Außendurchmesser 11,1 mm
Mantelfarbe Grau (ähnlich RAL 7001)
Temperaturbereich (fest verlegt)
Mindestbiegeradius (fest verlegt) 5
Flammwidrig Ja
Halogenfrei Ja
Ölbeständig Ja UL Ja
Kabelspezifikationen / ECI 1119 / Hybridkabel Farbe Anschlussbelegung / ECI 1119 / Hybridkabel Signal / Funktion
/
SKS36 / Farbe Signal / Funktion
Farbe Anschlussbelegung / SKS36 / Hybridkabel
Thermischer Schutz und Materialvarianten
Thermischer Schutz
Standardmäßig ist der MTS Trommelmotor mit einem PT1000 Temperatursensor ausgerüstet. Der Temperatursensor muss über den angeschlossenen Umrichter / Regler ausgewertet werden. Umrichter / Regler sind so zu programmieren, dass bei Erreichen der maximal zulässigen Motortemperatur die Abschaltung des Motors erfolgt
Frequenzumrichter / Servoregler
MTS‑Trommelmotoren sind synchrone Permanentmagnetmotoren und müssen über einen Frequenzumrichter oder Servoregler betrieben werden, der zwischen Netzversorgung und Motor geschaltet ist.
mA Optional ist es möglich, einen PTC-Sensor zu montieren. Nicht jeder Frequenzumrichtertyp kann den PT1000-Temperaturschutz überwachen, die meisten Umrichtertypen arbeiten mit PTC.
zulässige
Konstruktionen / Materialvarianten
Ballig Edelstahl 1.4301
Zylindrisch Edelstahl 1.4301
Zylindrisch mit Passfeder Edelstahl 1.4301
Variationen: Verschiedene profilierte Trommelrohrausführung, Rändelung (längenabhängig)
Zyllindrische Gummierung NBR, Shore 50A–90A. Farbe: Blau oder Weiß
Profilierte Gummierung NBR, Shore 50A–90A. Farbe: Blau oder Weiß
Zyllindrische Gummierung PUR, Shore 70A–90A. Farbe: Blau oder Weiß
Profilierte Gummierung PUR, Shore 70A–90A. Farbe: Blau oder Weiß
Welle Alternatives Design (auf Anfrage) Edelstahl 1.4305
Deckel
Elektrischer Anschluss
Lasergraviertes Typenschild Edelstahl 1.4305
Gerade Kabelverschraubung Messing Edelstahl 1.4305
Winkelkabelverschraubung Edelstahl 1.4305
Klemmenkasten Edelstahl 1.4305
Kabel mit Stecker
Frequenz-umrichter
NGI‑Trommelmotoren wurden mit einer Vielzahl von Frequenzumrichtern und Servoreglern getestet und verifiziert.
Anwendungsspezifische Unterstützung ist auf Anfrage erhältlich.
Geschwindigkeitsstellbereiche:
Sensorloser Betrieb mit geeignetem Frequenzumrichter Bis zu 1 300*
Servoantrieb und Feedback bis zu 1 10.000
* Abhängig vom Frequenzumrichter oder Servoregler
Bitte wenden Sie sich für detaillierte Informationen zur Kompatibilität und zur Anwendung an Ihren lokalen NGI‑Vertriebsmitarbeiter.
Technische Daten
Die dargestellten Varianten des Kabelanschlusses, der Abmessungen und Konstruktionen sind für alle Motorbaureihen gleich.
Kabelanschluss
Option TB: Klemmenkasten
Option EG: Winkelverschraubung
Die Winkelverschraubung ist nur für sensorlose Ausführung. Schutzklasse IP66
CBX: Kabelbox
Artikelbeschreibungen für Trommelmotoren
Diese Übersicht erläutert den Aufbau der Artikelbezeichnungen für NGI-Trommelmotoren und zeigt, wie jedes Element der Bezeichnung einem spezifischen technischen Merkmal zugeordnet ist.
Optionale Elemente werden nur aufgeführt, wenn sie zutreffend sind. Ist eine Option nicht spezifiziert, wird sie ohne Platzhalter aus der Artikelbezeichnung weggelassen.
Nenndurch messer [mm]
Nennleistung [kW] Nenndrehzahl
Nenn spannung [V]
Optional
Leistungskennzahl
N = Standard
P = Upgraded stator
T = Upgraded gear box
PT = Upgraded stator and gear box
Feedbacksystem
N = Sensorless
FR = Resolver
FK = SKS36
FD = EKS36
FE = EDS35
FL = HES2-001
FH = HES3-001
FG = ECI1118
FB = ECI1119
FQ = EQI1131
FS = DBS36/100 HTL 30V
FT = DBS36/200 HTL 30V
FF = DBS36/500 TTL 5V
FM = DBS36/1024 HTL 30V
FC = DBS36/1024-TTL 5V
FN = DBS36/2048 TTL 5V
FJ = DBS36/2048 TTL 30V
Antriebsform
CY = Cylindrical
CR = Crowned
KY = Key
KS = Key slot
PR = Profiled
CYKN = Cylindrical knurling
CRKN = Crowned knurling
CYGR = Cylindrical grooved
CRGR = Crowned grooved
CYDR = Cylindrical diamond
CYRI = Cylindrical ridges/spikes
CRRI = Crowned ridges/spikes
CM = Custom
Diese Decoderübersicht gilt für alle NGI‑Trommelmotoren mit der aktualisierten Namensstruktur ab dem 11. Mai 2026.
Produkttyp
Rohrlänge [mm]
Zuverlässiger und innovativer Lieferant
Dank unserer umfassenden Erfahrung und unseres technischen Verständnisses können wir und unsere Kunden komplexe Herausforderungen mit Klarheit und Weisheit meistern.
Wir denken immer voraus und investieren in Innovationen, um sicherzustellen, dass unsere Kunden Zugang zu den besten und zukunftsweisendsten Technologien haben, die es gibt.
Kontaktieren Sie uns, um zu erfahren, wie Sie den Raum maximieren können, ohne auf etwas verzichten zu müssen!
Vielen Dank für Ihr Interesse
Gehen Sie zu: ngi-global.com/de/drivetech-division/
