Senza olio
Indice Panoramica della
gamma prodotti
MTS62
Caratteristiche speciali
Diametro: mm 61
Rapporto di trasmissione: 8 - 80
Velocità di rotazione: rpm 56 - 563
Velocità lineare: m/s 0,18 - 1,80
Coppia: Nm 2,1 - 19
Potenza: kW 0,13
Indicatore di prestazione: N
Lunghezza minima del mantello: mm 237 - 263
MTS82
Caratteristiche speciali
Diametro: mm 81
Rapporto di trasmissione: 5 - 160
Velocità di rotazione: rpm 19 - 600
Velocità lineare: m/s 0,08 - 2,54
Coppia: Nm 2,9 - 44
Potenza: kW 0,19 - 0,58
Indicatore di prestazione: N / P
Lunghezza minima del mantello: mm 193 - 315
MTS113
Caratteristiche speciali
Diametro: mm 112
Rapporto di trasmissione: 8 - 160
Velocità di rotazione: rpm 19 - 375 Velocità lineare: m/s 0,11 - 2,20
Coppia: Nm 4,7 - 120
Potenza:
0,19 - 1,10
Indicatore di prestazione: N / P / T / PT Lunghezza minima del mantello: mm 246 – 368
MTS138
Caratteristiche speciali
Diametro: mm 136
Rapporto di trasmissione: 10 - 160
Velocità di rotazione: rpm 19 - 300
Velocità lineare: m/s 0,14 - 2,14
Coppia: Nm 20,2 - 260
Potenza: kW 0,65 -1,55
Indicatore di prestazione: N / P / PT
Lunghezza minima del mantello: mm 284 - 436
Sistemi di cavi e di feedback
Questa sezione descrive le configurazioni disponibili di cavi e sistemi di feedback per i motori a tamburo NGI.
Motori a tamburo MTS
Nell’industria alimentare, piccoli cambiamenti possono avere un grande impatto.
I nostri motori a tamburo vi aiutano a progettare macchine ad alte prestazioni, compatte, igieniche e affidabili, con manutenzione minima – completamente configurabili per adattarsi alla vostra applicazione. La tecnologia sincrona garantisce una maggiore efficienza e minori perdite di potenza, mentre il design completamente chiuso protegge la tecnologia all’interno del tamburo e consente di risparmiare spazio.
I nostri ingegneri supportano la configurazione più adatta in base ai reali requisiti applicativi — non solo alle specifiche di catalogo.
Aggiornamenti di potenza e coppia
Una gamma di motori a tamburo riprogettata – ora con aggiornamenti di potenza, coppia e combinati.
Vedere pagina 45 per le descrizioni degli articoli
Nell’ambito della riorganizzazione del nostro portafoglio DriveTech, offriamo ora aggiornamenti mirati di potenza, coppia e combinati potenza & coppia. Queste opzioni sono sviluppate per applicazioni con lunghi percorsi dei cavi, alte tensioni, carichi pesanti e trasportatori inclinati.
Gli aggiornamenti di potenza (P) garantiscono un’uscita stabile in presenza di tensioni di picco senza la necessità di filtri aggiuntivi.
Gli aggiornamenti di coppia (T) forniscono una forza di avviamento controllata e prestazioni costanti nella gestione di carichi pesanti.
Gli aggiornamenti combinati di potenza & coppia (PT) rispondono sia alle esigenze elettriche sia a quelle meccaniche, consentendo un avviamento fluido e un funzionamento affidabile – anche con carichi elevati e su inclinazioni.
Il mototamburo senza olio più piccolo al mondo

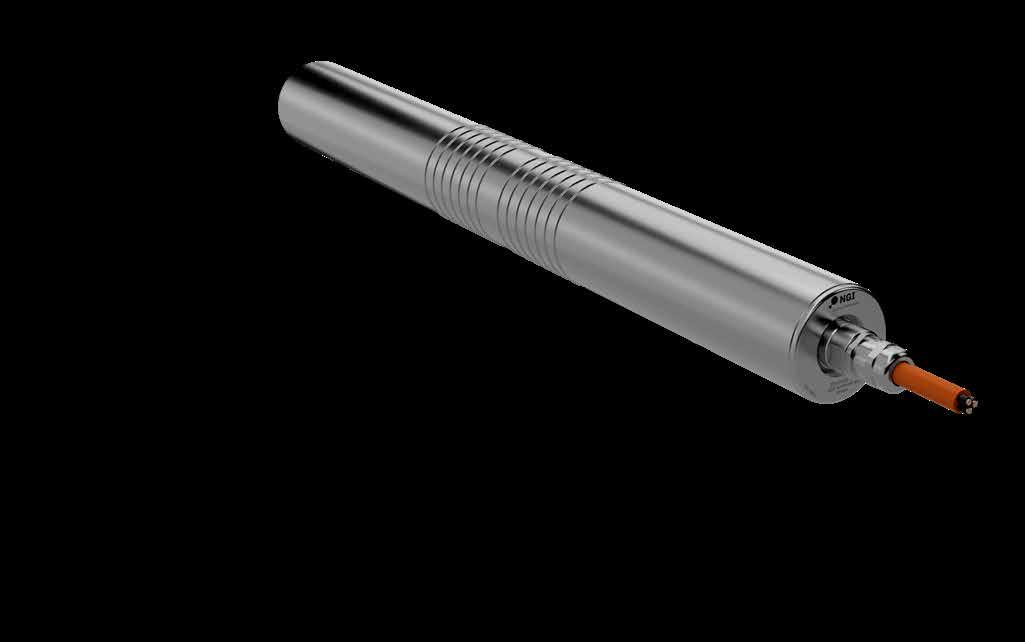

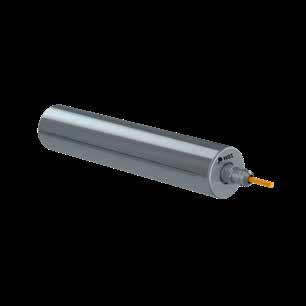

Mototamburo sincrono MTS62
Piccolo nelle dimensioni. Grande nelle prestazioni.
L’MTS62, con un diametro di soli 61 mm, è il mototamburo senza olio più compatto disponibile in commercio, progettato per garantire igiene e precisione in applicazioni soggette a limiti di spazio, in cui i motori tradizionali non riescono ad assicurare lo stesso livello di prestazioni. Il suo design completamente chiuso, che non necessita di manutenzione, integra il motore e la trasmissione all’interno del tamburo, eliminando i componenti esterni e i rischi di contaminazione.
Nonostante le sue dimensioni ridotte, l’MTS62 eroga una coppia costante a tutte le velocità grazie all’avanzata tecnologia sincrona di cui è dotato. È ideale per trasferimenti, linee di confezionamento e sistemi di ispezione in spazi ristretti, in quanto garantisce prestazioni affidabili senza scendere a compromessi sulle caratteristiche di controllo e d’ingombro.
Oil-free
Progettato per applicazioni a basso carico e ad alta precisione, supporta anche un feedback opzionale a livello di servoazionamento garantendo una maggiore precisione di posizionamento.
Applicazioni:
Impianti di trasformazione alimentare: Riduce al minimo gli spazi vuoti nei trasferimenti ravvicinati di articoli piccoli e delicati, garantendo l’integrità del prodotto.
Macchinari per il confezionamento: Soluzioni efficienti in termini di spazio per nastri trasportatori stretti installati in impianti di confezionamento automatizzati.
Sistemi di controllo, pesatura e ispezione: Operazioni di precisione che richiedono soluzioni di trasporto compatte e affidabili.
Perché scegliere l’MTS62:
Dimensioni ridotte, coppia elevata
Feedback opzionale a livello di servoazionamenti
Esente da manutenzione e sigillato per garantire l’igiene
130 W di potenza continua
Senza olio – riduce al minimo il rischio di perdite d’olio Minore consumo energetico
Maggiore efficienza del motore
Maggiore sicurezza alimentare
Senza olio
Motore a tamburo – Classe MTS62
Versione standard – MTS62
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate su richiesta.
Variante motore MTS62-0,13-N
di trasmissione
Spiegazioni:
AGL = Lunghezza totale dell’albero
SL = Lunghezza del mantello (lunghezza di riferimento / lunghezza d’ordine)
EL = Lunghezza di installazione
FW = Larghezza frontale
MG = Distanza tra il tappo terminale e la sede per chiavetta
motore – Versione standard (N)
Velocità nominale
Frequenza nominale Hz 150
Numero di coppie di poli 2
Cablaggio Y
Classe di isolamento F
Intervallo di tensione di alimentazione 1 x / 3 x VAC
Intervallo di tensione del bus DC VDC 280…680
Tensione nominale 3 x VAC 159
Coppia nominale Nm 0,27
Corrente nominale per fase A 0,6
Coppia di stallo Nm 0,4
Corrente di stallo per fase A 0,9
Coppia di picco Nm 1,3
Corrente di picco A 3,0
Costante di tensione V / 1.000 rpm 29,4
Costante di coppia Nm / Arms 0,43
Resistenza di avvolgimento (2 fasi) Ω 36,9
Induttanza di avvolgimento (2 fasi) identica a Ld e Lq mH 19,6
Costante di tempo elettrica ms 0,8
Tensione di riscaldamento anticondensa VDC 34 Dati
Momento d'inerzia del rotore kg cm2 0,054
Tipo
Lunghezza massima del mantello [mm]
Unità
Compatto. Pulito. Efficiente. Senza olio. Mototamburo sincrono MTS82
Con un diametro di soli 81 mm, l’MTS82 è un mototamburo compatto, senza olio, progettato per ambienti igienici e applicazioni di trasporto esigenti. Il design completamente chiuso e privo di manutenzione integra motore e trasmissione all’interno del tamburo, eliminando componenti esterni e rischi di contaminazione.
Grazie alla tecnologia del motore sincrono, l’MTS82 fornisce una coppia elevata a basse velocità con un consumo energetico minimo. Supporta il funzionamento a più velocità, il posizionamento preciso in modalità sensorless e sistemi di feedback opzionali per il controllo e l’indicizzazione a circuito chiuso. Le opzioni con targhetta digitale consentono un’installazione plug-and-play.
L’MTS82 è adatto sia per trasportatori indipendenti sia per macchinari ad alta precisione, gestendo in modo affidabile carichi da bassi a medi in applicazioni di produzione e automazione alimentare.
Oil-free
L’MTS82 è disponibile anche in versione Compact: il Compact MTS82-0.19 è il mototamburo più corto di NGI, ottimizzato per lunghezze ridotte e installazioni compatte in sistemi di trasporto con spazio limitato.
Applicazioni:
Linee di produzione alimentare: Nastri trasportatori igienici per materie prime o prodotti confezionati.
Linee di smistamento automatizzate: Motori compatti per stazioni di smistamento e ispezione ad alta velocità.
Sistemi di controllo della pesatura: Nastri trasportatori di precisione per attività fondamentali per il rispetto della conformità.
Imballaggio di prodotti farmaceutici: Motori compatti per confezioni di blister e impianti di riempimento di precisione.
Perché scegliere l’MTS82:
Dimensioni compatte con prestazioni potenti
Coppia elevata a basse velocità
Non necessita di manutenzione, funziona senza olio, ideale per gli ambienti igienici
Supporta l’integrazione di feedback e servoazionamenti
Efficiente sotto il profilo energetico e facile da installare
Varianti con potenza e coppia maggiorate disponibili per applicazioni gravose.
Senza olio – riduce al minimo il rischio di perdite d’olio Minore consumo energetico
Maggiore efficienza del motore
Maggiore sicurezza alimentare
Senza olio
Motore a tamburo - Compact MTS82-0,19
Varianti standard – Compact MTS82-0,19
I valori nominali si riferiscono al mantello del tamburo.
Variante motore Compact MTS82-0,19-N
Spiegazioni:
AGL = Lunghezza totale dell’albero
SL = Lunghezza del mantello (lunghezza di riferimento / lunghezza d’ordine)
EL = Lunghezza di installazione
FW = Larghezza frontale
MG = Distanza tra il tappo terminale e la sede per chiavetta

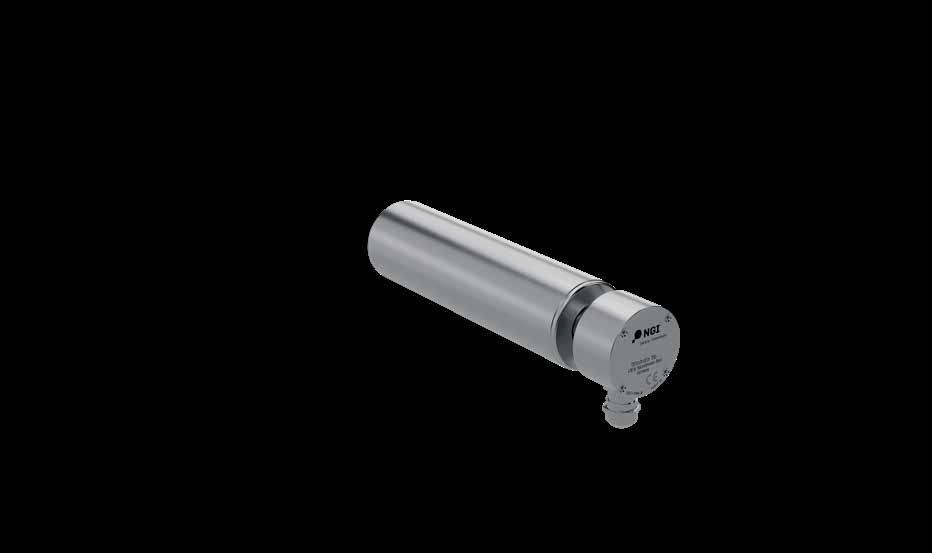

Il compatto motore a tamburo MTS82-0,19 è dotato di una scatola cavi e di un cavo di potenza preinstallato.
Per cavi di potenza personalizzati e sostituibili, è disponibile una scatola morsettiera standard che mantiene la lunghezza minima del mantello.
Un collegamento tramite pressacavo e i sistemi di feedback sono opzioni che aumentano la lunghezza minima del mantello, come mostrato di seguito.
Motore a tamburo - MTS82 Class
Varianti standard – MTS82
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate disponibili su richiesta per tutti i modelli.
Spiegazioni:
AGL = Lunghezza totale dell’albero
SL = Lunghezza del mantello (lunghezza di riferimento / lunghezza d’ordine)
EL = Lunghezza di installazione
FW = Larghezza frontale
MG = Distanza tra il tappo terminale e la sede per chiavetta
Lunghezza minima del
Potenza varianti con upgrade – MTS82
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate disponibili su richiesta per tutti i modelli.
Variante motore
Variante motore MTS82-0,45-P
Variante motore MTS82-0,58-P
Supporto globale alle vendite.
Progettato per l’esecuzione.
Non servono più opzioni — serve quella giusta.
Il nostro team di vendita DriveTech lavora in modo accountbased e cross-funzionale per eliminare le difficoltà nei vostri progetti: ambito chiaro, configurazione chiara, prossimi passi chiari.
Dal dialogo iniziale fino alla specifica finale, vi aiutiamo a fare la scelta giusta fin da subito — così l’implementazione è più semplice e le prestazioni sono prevedibili.
a tamburo - MTS82 Class
Dati motore - Varianti standard (N)
Motore a tamburo - MTS82 Class
Dati motore - Potenza varianti con upgrade (P)
Compatto. Pulito. Efficiente. Senza olio.
Mototamburo sincrono MTS113
MTS113 è un mototamburo versatile, senza olio, progettato appositamente per essere utilizzato in ambienti igienici e con impianti di trasporto di precisione. Grazie al diametro di 112 mm e lunghezze della calotta a partire da 246 mm, si adatta perfettamente alle configurazioni in cui spazio, pulizia e prestazioni rappresentano requisiti di fondamentale importanza.
Il design completamente chiuso e privo di manutenzione mantiene protetti tutti i componenti all’interno del tamburo, eliminando i rischi di contaminazione e semplificando la pulizia.
Grazie alla tecnologia dei motori sincroni, l’MTS113 eroga una coppia elevata con un consumo minimo di energia ottimizzando la sostenibilità e l’efficienza operativa.
Oil-free
L’MTS113 copre un’ampia gamma di potenze, da 0,19 kW a 1,10 kW, per cui viene spesso utilizzato con rivestimenti in gomma o pignoni per vari tipi di nastro. È adatto sia per nastri trasportatori indipendenti che per macchinari a elevata precisione.
Applicazioni:
Lavorazione della carne e dei frutti di mare: Motori igienici, senza olio, per aree di lavaggio.
Linee di panificazione e pasticceria: Elevata flessibilità per nastri trasportatori larghi.
Stazioni di controllo qualità: Prestazioni affidabili in attività sensibili al peso.
Perché scegliere MTS113:
Ampia gamma di potenze per applicazioni versatili
Design compatto e igienico
Coppia elevata con basso consumo di energia
Senza manutenzione e senza olio
Ideale per configurazioni standard e di precisione
Varianti con potenza e coppia maggiorate disponibili per applicazioni gravose.
Senza olio – riduce al minimo il rischio di perdite d’olio Minore consumo energetico
Maggiore efficienza del motore
Maggiore sicurezza alimentare
Senza olio
Motore a tamburo - MTS113 Class
Varianti standard – MTS113
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate disponibili su richiesta per tutti i modelli.
Spiegazioni:
AGL = Lunghezza totale dell’albero
SL = Lunghezza del mantello (lunghezza di riferimento / lunghezza d’ordine) EL
Variante motore MTS113-0,72-N
Coppia varianti con upgrade – MTS113
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate disponibili su richiesta per tutti i modelli.
Potenza varianti con upgrade – MTS113
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate disponibili su richiesta per tutti i modelli.
Potenza & Coppia varianti con upgrade – MTS113
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate disponibili su richiesta per tutti i modelli.
Variante motore MTS113-0,65-P
Motore a tamburo - MTS113 Class
motore - Standard & Coppia variants (N / T)
Motore a tamburo - MTS113 Class
Dati motore - Potenza varianti con upgrade (P / PT)
Compatto. Pulito. Efficiente. Senza olio. Mototamburo sincrono MTS138
L’MTS138 è un mototamburo robusto, senza olio, progettato appositamente per essere utilizzato in ambienti igienici e per nastri trasportatori con requisiti severi. Potendo contare su un diametro di 136 mm e lunghezze della calotta a partire da 284 mm, combina prestazioni elevate con un ingombro ridotto ed è ideale per le attività heavy-duty in cui i requisiti di spazio e pulizia sono di fondamentale importanza.
Il design completamente chiuso e privo di manutenzione elimina i componenti esterni e i rischi di contaminazione, mentre la tecnologia sincrona garantisceuna coppia elevata con un consumo energetico minimo.
Oil-free
L’MTS138 rappresenta una scelta affidabile per i nastri trasportatori di grandi dimensioni e per processi di precisione nella produzione alimentare.
Applicazioni:
Nastri trasportatori di grandi dimensioni: Motori ad alte prestazioni per linee di produzione alimentare heavy-duty.
Impianti di lavorazione della carne: Motori igienici, senza olio, per aree sensibili alla contaminazione.
Linee di confezionamento automatizzate: Potente e allo stesso tempo poco ingombrante, per operazioni su larga scala.
Perché scegliere MTS138:
Dimensioni compatte con prestazioni potenti
Design igienico e senza olio
Coppia elevata associata a efficienza energetica
Esente da manutenzione e facile da integrare
Varianti con potenza e coppia maggiorate disponibili per applicazioni gravose.
Senza olio – riduce al minimo il rischio di perdite d’olio Minore consumo energetico
Maggiore efficienza del motore
Maggiore sicurezza alimentare
Senza olio
Motore a tamburo - MTS138 Class Varianti standard – MTS138
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate disponibili su richiesta per tutti i modelli.
Spiegazioni:
AGL = Lunghezza totale dell’albero
SL = Lunghezza del mantello (lunghezza di riferimento / lunghezza d’ordine)
EL = Lunghezza di installazione
FW = Larghezza frontale
MG = Distanza tra il tappo terminale e la sede per chiavetta
Potenza varianti con upgrade – MTS138
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate disponibili su richiesta per tutti i modelli.
Potenza & Coppia varianti con upgrade – MTS138
I valori nominali si riferiscono al mantello del tamburo. Combinazioni di riduttori personalizzate disponibili su richiesta per tutti i modelli.
Variante motore MTS138-1,55-PT
a tamburo - MTS138 Class
Dati motore - Varianti standard (N)
Motore a tamburo - MTS138 Class
Dati motore - Potenza varianti con upgrade (P / PT)
Motori a tamburo MTS
Mantello e superficie del tamburo
I nostri motori a tamburo sono disponibili con un’ampia gamma di configurazioni del mantello per soddisfare requisiti funzionali, igienici e specifici dell’applicazione. Tutti i profili del mantello possono essere forniti con pignoni integrati e rivestimento in gomma.
Le configurazioni disponibili includono:

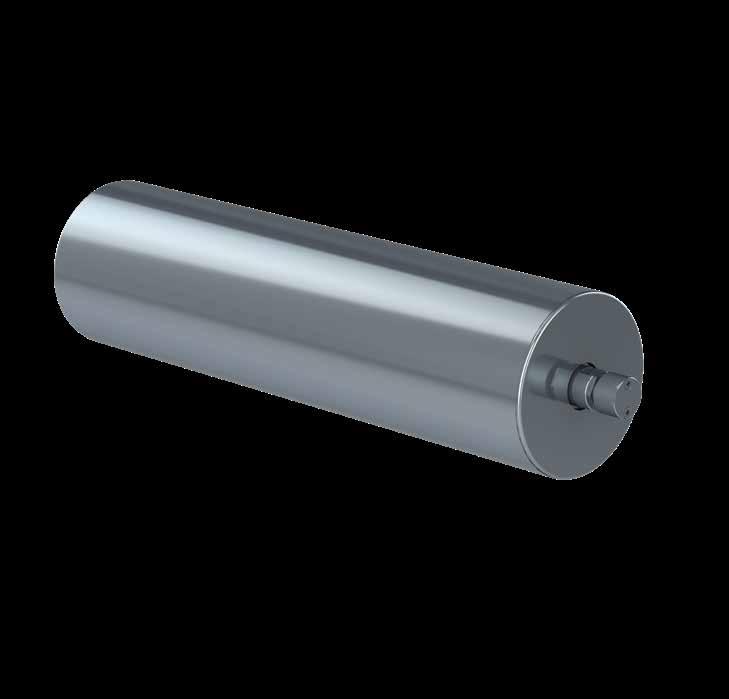

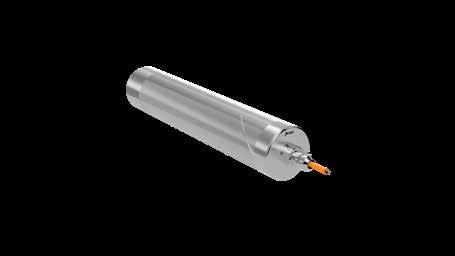

Mantelli cilindrici o bombati in acciaio

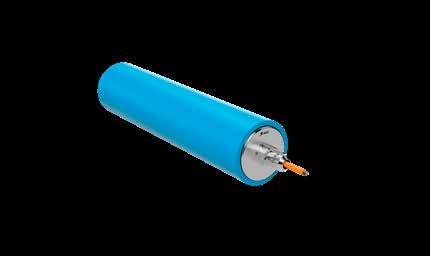

Mantelli con rivestimento in gomma: cilindrici, bombati o profilati
Superfici zigrinate: cilindriche o bombate, per una maggiore aderenza

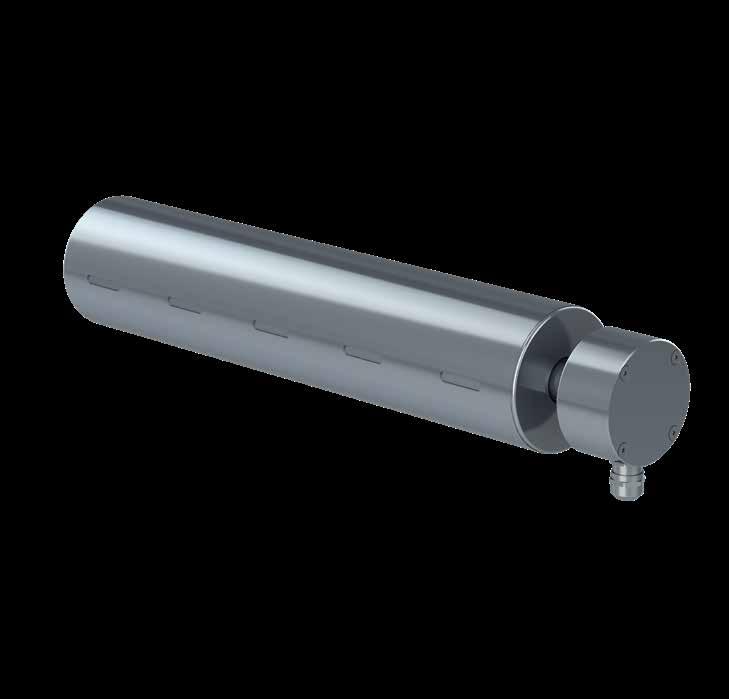

Design del mantello con chiavetta, disponibili con chiavette saldate o a innesto

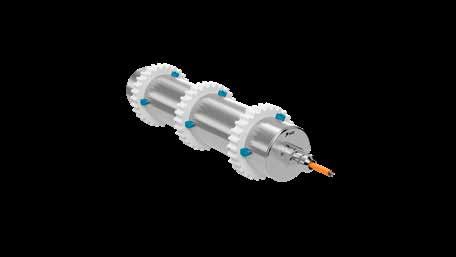

Superfici del mantello profilate in acciaio inox per applicazioni specializzate
Sono inoltre disponibili design aggiuntivi e configurazioni speciali per supportare specifici layout di trasporto, tipi di nastro e requisiti prestazionali. Di seguito alcuni esempi selezionati.
Supporto che si distingue
Il nostro team di Application Engineering lavora insieme a voi per garantire che il motore a tamburo sia configurato esattamente per la vostra macchina, applicazione e flusso produttivo.
Mentre altri si limitano a richiedere specifiche come potenza e larghezza, noi andiamo più a fondo — tensione, carico, modalità di utilizzo — perché la configurazione giusta parte dalla giusta comprensione.
E rendiamo il processo semplice. Risparmierete tempo, eviterete errori costosi e otterrete una soluzione di azionamento su misura che funziona, semplicemente.
Specifiche dei cavi Opzione = Sistema di feedback
Specifiche dei cavi
Costruzione
Tensione
Materiale della guaina
Diametro esterno (D)
mm (max. 7,9 mm)
Colore della guaina arancione (simile a RAL 2003)
Intervallo di temperatura (installazione fissa)
Raggio minimo di curvatura (installazione fissa)
Ritardante di fiamma
Senza alogeni
Resistente agli oli
(certificazione
x D
I motori a tamburo MTS possono essere forniti con diverse tipologie di sistemi di feedback, inclusi resolver, encoder incrementali o assoluti.
Resolver
di poli
Frequenza di ingresso 10
Diametro esterno (D)
Colore della guaina
Intervallo di temperatura (installazione fissa)
Raggio minimo di curvatura (installazione fissa)
Ritardante di fiamma
Costruzione 4 x 0,75 mm² + (2 x 0,34 mm²)C schermato
Tensione 600 V (0,5 mm²)
Materiale della guaina PUR (TPE-U)
Diametro esterno (D)
Colore
Ritardante di fiamma
Materiale della guaina
Diametro esterno (D)
Colore della guaina
Intervallo di temperatura (installazione fissa) -25 °C a +80 °C
Raggio minimo di curvatura (installazione fissa) 5 x D
Ritardante di fiamma
alogeni
Resistente agli oli
Potenza
Potenza
Opzione = Sistema di feedback Opzione =
Sistema di feedback
Encoder incrementale - DBS36
EKS36 / EDS35
Risoluzione per giro 18 / 24 bit
Numero di giri assoluti rilevabili
Passo di misura per giro
/ 16.777.216
Interfaccia di comunicazione HIPERFACE DSL
Connessione Cavo ibrido, scatola morsettiera
Nota: targhetta dati motore memorizzata su EKS36 per Schneider PacDrive 3 e su EKS36 / EDS35 per Beckhoff AX8000 su richiesta.
Tensione
Materiale della guaina
Diametro esterno (D)
Colore della guaina arancione
Intervallo di temperatura (installazione fissa) -50 °C a +105 °C
Raggio minimo di curvatura (installazione fissa) 7,5 x D
Ritardante di fiamma
Senza alogeni
Resistente agli oli
Verde-giallo
Specifiche
DBS36
Assegnazione
Opzione = Sistema di feedback
Opzione = Sistema di feedback
ECI 1119
Risoluzione per giro 19 bit
Numero di giri assoluti rilevabili 1
Passo di misura per giro 524.288
Interfaccia di comunicazione EnDat 2.2
Connessione Cavo ibrido
Nota: Memorizzazione della targhetta dati motore su ECI 1119 per B&R ACOPOS disponibile su richiesta.
Nota:
Materiale della guaina
Diametro esterno (D)
Colore della guaina
Intervallo di temperatura (installazione fissa)
(simile a RAL 7001)
Costruzione Potenza 4x0,5 + 2x0,5 Segnale 3x(2x)0,14+2x0,34
Tensione 1000 V di picco
Materiale della guaina PUR
Diametro esterno (D) 11,1 mm
Colore della guaina Grigio (simile a RAL 7001)
Intervallo di temperatura (installazione fissa) -25 °C a +80 °C
Raggio minimo di curvatura (installazione fissa) 5 x D
Ritardante di fiamma Sì
Senza alogeni Sì
Resistente agli oli Sì
Sì
/ 3
Verde-giallo
Marrone Sensore
Bianco Sensore
Grigio
Verde OROLOGIO
Giallo OROLOGIO
Assegnazione dei colori / ECI 1119 / Ibrido dei cavi Segnale / Funzione
Protezione termica e varianti di materiale
Protezione termica
Il motore a tamburo MTS è dotato di un sensore termico PT1000. Se necessario, possiamo anche offrire un sensore termico PTC. Il sensore di temperatura deve essere monitorato da un circuito esterno, come un convertitore di frequenza, che interrompe l’alimentazione di potenza al motore quando viene superata la temperatura massima.
Convertitori di frequenza e servoazionamenti
I motori a tamburo MTS sono motori sincroni a magneti permanenti e devono essere azionati tramite un convertitore di frequenza o un servoazionamento tra l’alimentazione di rete e il motore.
alla
Varianti di materiale
Bombato Acciaio inox 1.4301
[Altri materiali su richiesta] Acciaio inox 1.4301
Cilindrico con chiavetta Acciaio inox 1.4301 Albero
Copertura NBR, durezza Shore 50A - 90A. Colore: Blu o Bianco
Connessione elettrica NBR, durezza Shore 50A - 90A. Colore: Blu o Bianco
Gommatura piana NBR, durezza Shore 70A - 90A. Colore: Blu o Bianco
Gommatura profilata NBR, durezza Shore 70A - 90A. Colore: Blu o Bianco
Albero Design alternativo su richiesta Acciaio inox 1.4305
Copertura Targhetta incisa al laser Acciaio inox 1.4305
Pressacavo diritto Acciaio inox 1.4305
Pressacavo a gomito Acciaio inox 1.4305
Collegamento elettrico
Scatola morsettiera Acciaio inox 1.4305
Cavo con connettori su richiesta
Inverter di frequenza
I motori a tamburo NGI sono stati testati e verificati con un’ampia gamma di convertitori di frequenza e servoazionamenti.
Sono disponibili su richiesta indicazioni specifiche per l’applicazione.
Possibili intervalli di regolazione della velocità:
Funzionamento sensorless con inverter di frequenza idoneo 1:7 fino a 1:300 – (a seconda del tipo di inverter)
Servoazionamento e sistema di feedback fino a 1:10.000
1 Le prestazioni effettive dipendono dal tipo di azionamento, dalla modalità di controllo e dall’applicazione.
Contattare il rappresentante commerciale NGI locale per informazioni dettagliate sulla compatibilità e il supporto applicativo.
La connessione dei cavi, le dimensioni della connessione dei cavi e le costruzioni/varianti di materiale sono le stesse per tutte le classi di motori a tamburo.
Connessione dei cavi
Opzione TB: scatola morsettiera
Opzione EG: pressacavo a gomito Il pressacavo a gomito è disponibile solo per funzionamento sensorless e la soluzione è IP66.
Descrizioni degli articoli per motori a tamburo
Questo decodificatore spiega come sono strutturate le descrizioni degli articoli dei motori a tamburo NGI e come ciascun elemento del nome corrisponde a un attributo tecnico specifico.
Gli elementi opzionali sono inclusi solo quando applicabili. Se un’opzione non è specificata, viene omessa dalla descrizione dell’articolo senza segnaposto.
Diametro nominale [mm]
Potenza nominale [kW] RPM nominali
Indicatore di prestazione
N = Standard
P = Statore potenziato
T = Riduttore potenziato
PT = Statore e riduttore potenziati
Tensione nominale [V]
Lunghezza del mantello [mm]
Sistema di feedback
N = Sensorless
FR = Resolver
FK = SKS36
FD = EKS36
FE = EDS35
FL = HES2-001
FH = HES3-001
FG = ECI1118
FB = ECI1119
FQ = EQI1131
FS = DBS36/100 HTL 30V
FT = DBS36/200 HTL 30V
FF = DBS36/500 TTL 5V
FM = DBS36/1024 HTL 30V
FC = DBS36/1024-TTL 5V
FN = DBS36/2048 TTL 5V
FJ = DBS36/2048 TTL 30V
Forma del tamburo
CY = Cilindrico
CR = Bombato
KY = Chiavetta
KS = Sede chiavetta
PR = Profilato
Opzionale Materiale del rivestimento in gomma
CYKN = Zigrinatura cilindrica
CRKN = Zigrinatura bombata
CYGR = Cilindrico scanalato
CRGR = Bombato scanalato
CYDR = Diamantato cilindrico
CYRI = Cilindrico con rilievi/punte
CRRI = Bombato con rilievi/punte
CM = Custom
Questo decodificatore si applica a tutti i motori a tamburo NGI che utilizzano la struttura di denominazione aggiornata a
CG
EG
TB
CBX
Opzione CG: pressacavo diritto Lunghezze dei cavi > 10 m su richiesta. È possibile il cavo ibrido.
Opzione CBX: scatola cavi
Intervallo
Connessione elettrica
= Pressacavo diritto
= Pressacavo a gomito
= Scatola morsettiera
= Scatola cavi
Tipo di prodotto
Materiale
Fornitore affidabile e innovativo
La nostra vasta esperienza e competenza tecnica consentono a noi e ai nostri clienti di affrontare sfide complesse con chiarezza e competenza.
Guardiamo sempre al futuro e investiamo nell’innovazione per garantire ai clienti l’accesso alle tecnologie migliori e più all’avanguardia disponibili.
Contattateci per scoprire come ottimizzare lo spazio senza rinunciare a nulla!
Grazie per il vostro interesse
Visitate ngi-global.com/drivetech-division
