FastDry-V2-Ze-KH - SE

Teknisk torkning efter vattenskada

Frauhofer IBP och WMT Thermosysteme

Teknisk torkning efter vattenskador på byggnader

Skadesstatistik

Försäkringar

• 1,17 miljoner ersättningsanspråk i 2021 (källa GDV)

• 3,81 miljarder euro i 2021 för renovering (källa GDV)

• Mer än 500 miljoner energi- och torkkostnader

Skadelidande

• Lång torktid

• Ljud

• Restriktioner

Enhetstillverkare Saneringsföretag

• Enheter med hög energiförbrukning

• Dålig torkkvalitet

• Elektronik ofta föråldrad

• Höga elkostnader

• Hög installationsansträngning

• Risk för följdskador

Teknisk torkning efter vattenskador på byggnader

Komponentuppvärmning vs. rumslufttorkning

01

Folietälttorkning med adsorptionsavfuktare

Jämförande studie av torkning av olika murverk

02 03

Infraröd värmeplatta

Ny, termiskt isolerad torkmodul

Energieeinsparpote

Tidigare väggtorkningsmetoder och direkt komponentuppvärmning

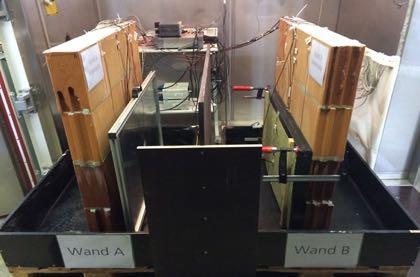

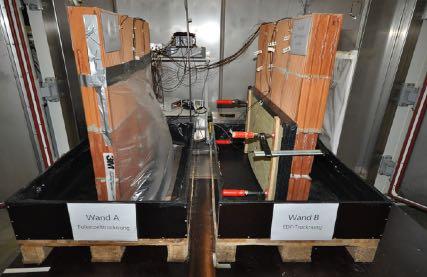

Jämförande studier i laboratoriet

Folietälttorkning och IR-moduler vs. direkt komponentvärme med värmetråd och diffusionsöppen isolering

Tidigare väggtorkningsmetoder och direkt komponentuppvärmning

Jämförande studier i laboratoriet

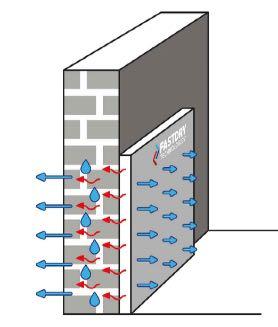

FUNKTIONALITET

 Den termiskt isolerade torkmodulen består av ett integrerat värmesystem och ånggenomsläpplig isolering.

 Värmesidan fästs direkt på komponenten som ska torkas.

 Torkningsprocessen påskyndas genom att komponenten värms upp.

 Den resulterande vattenångan kan släppas ut i rummet genom den diffusionsöppna värmeisoleringen.

 Temperaturregleringen i kombination med värmeisoleringen möjliggör en jämn temperaturfördelning.

Utveckling av förbättrade processer

FastDry™-tørremodulet går till WMT Thermosystems

Från den första idén till serieproduktion

1. Serie på WMT

Utveckling av förbättrade processer

Potentiella energibesparingar med teknisk torkning

LABORATORIETEST

 Värmebaserade metoder möjliggör

betydligt snabbare torkning än system med torkad luft.

 Torkningsprocesserna i de två värmebaserade processerna är nästan identiska.

 Termiskt isolerad torkmodul kräver endast en bråkdel av energin.

Energiförbrukning för torksystemen i laboratoriet

Fuktprofiler av väggarna i laboratoriet

Utveckling av förbättrade processer

FastDry™ i verklig användning

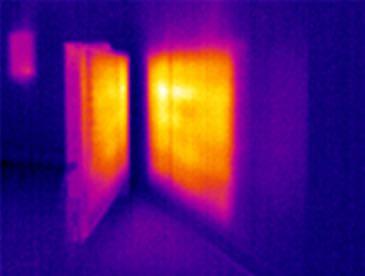

Pilotprojekt

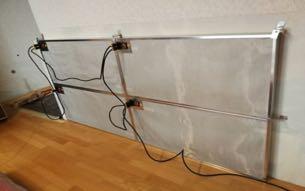

Framgångsrik torkning av en sovrumsvägg gjord av gipsblock, kaklad på ena sidan.

Utveckling av förbättrade processer

FastDry™ i verklig användning

Pilotprojekt

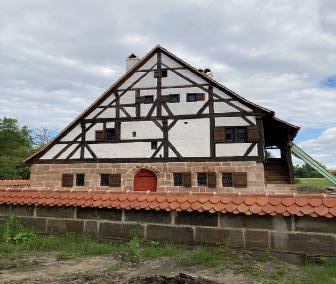

Framgångsrik torkning av väggar och golv i friluftsmuseet Bad Windsheim efter översvämning.

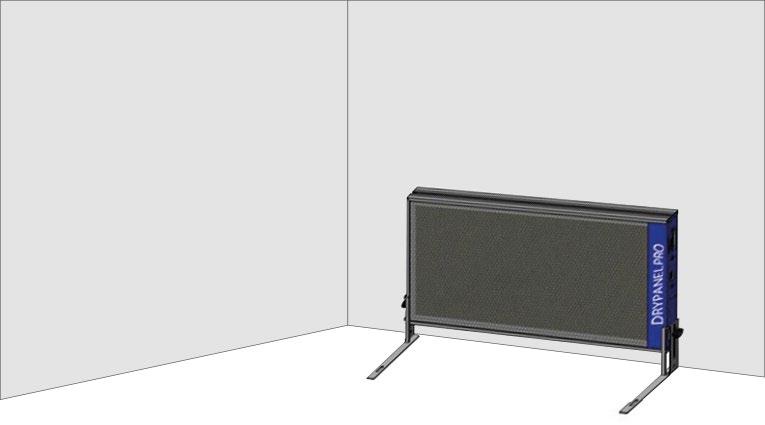

FastDry™  DryPanel PRO – torkmodul från WMT – fördelar

Hög torkhastighet

Hög energieffektivitet med upp till 80 % besparing

Hög kvalitet genom kontrollerad, jämn torkning

Låg ansluten last möjliggör samtidig torkning av stora ytor

Modulerna är staplingsbara och lätta att montera på grund av sin låga vikt

Tyst drift (på natten och/eller i arbetsrum)

Utveckling

DryPanel Pro – torkmodul från WMT

WMT Thermosysteme

 Innovativ utvecklare, tillverkare och säljare av infraröda produkter från Österrike sedan 2004.

 Tillsammans med Fraunhofer IBP utvecklades DryPanel Pro från FastDry-teknologin.

 Denna har bara funnits på marknaden i 1 år och kommer att vara allmänt tillgänglig från WMT från april 2023.

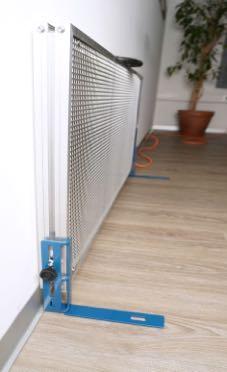

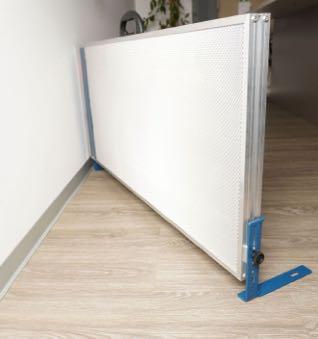

DryPanel PRO med höjdjusterbar fot

Services Fraunhofer IBP – din fördel

Översikt

Analys av effektiviteten hos torksystem i laboratoriet

Utveckling av förbättrade processer

Undersökning av effektiviteten av torkmetoder

Fastställande av orsaken till skadan

Bestämning av torktiden

Framtidsutsikter: Forskningsbehov

Forskningsbehov

Frågor

Trots omfattande forskning kräver flera andra frågor ytterligare utredning

Optimera enheter och metoder med avseende på deras energiförbrukning.

Torkning och förebyggande av fuktskador och hygienisk förorening i smutsigt vatten.

Optimering av torktid och uppvärmningsintervall.

Bestämning av torktidens beroende av väggtyp, väggtjocklek och material.

Bestämning av effekten av externa eller interna isoleringssystem på torktiden.

Torkning av tjocka väggar (> 12 cm) med temperaturer upp till ca 80°C.
