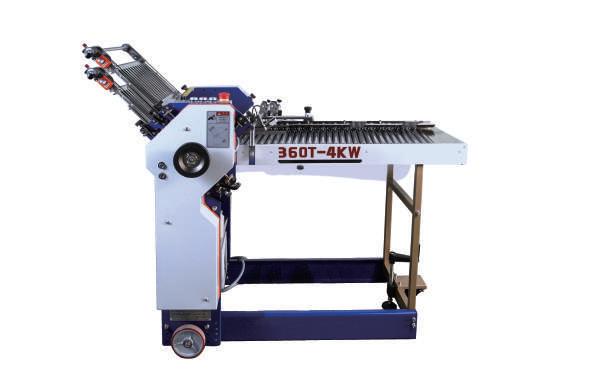

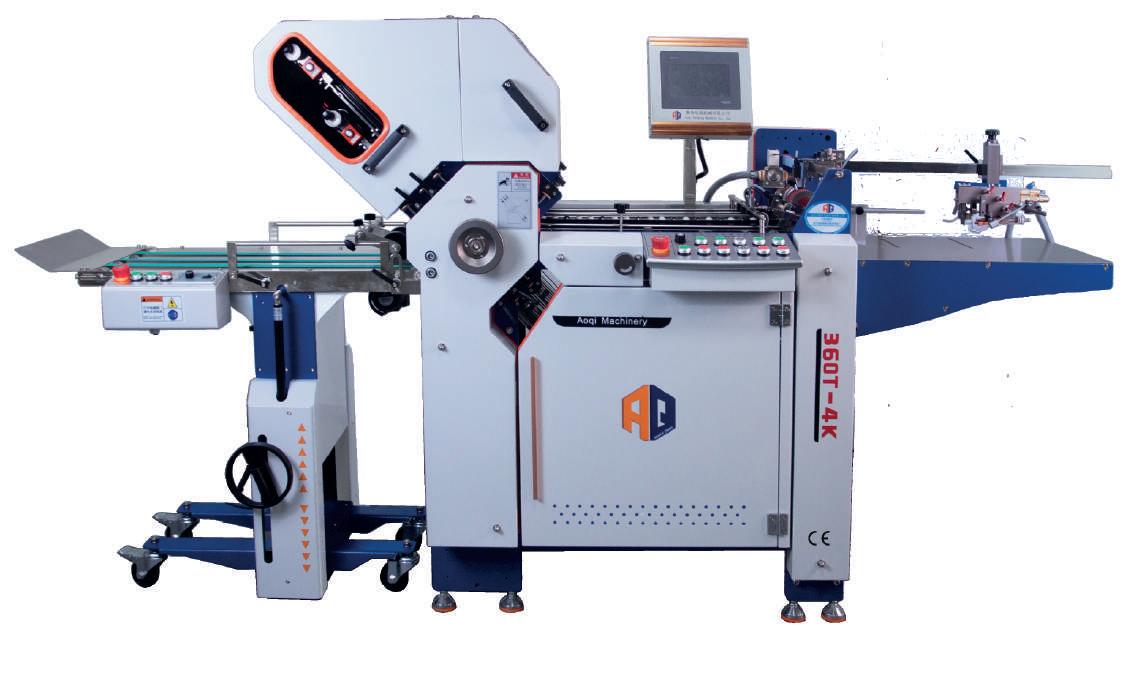

360T
Piegatrice compatta adatta ai piccoli formati. Disponibile con mettifoglio a carica continua no stop o ad alta pila da 550 mm di carica.
Completa di preselettore, controllo elettronico del doppio foglio, raccolta del pieghevole su tappeto motorizzato o sull’uscita verticale a pacchetto, ideale per i piccoli formati.
Scheda tecnica
Formato carta max 360 x 750 - 1000 mm
Formato carta min 50 x 105 mm
Spessore carta da 30 a 250 g
Velocità max 200m/min
Numero pieghe da 2 a 20
Diametro rulli 32 mm
Formato piega min 20 mm, opz. 15 mm
NELLE TECNOLOGIE
AOQI FOLDING MACHINES
Alimentazione 380V - 3 PH + T + N 3.05 Kw

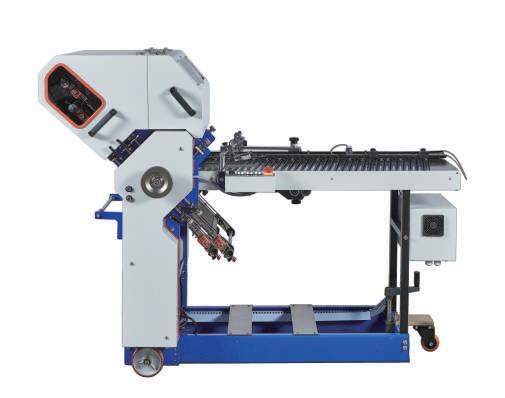

Secondo gruppo di piega Numero pieghe da 4 a 6

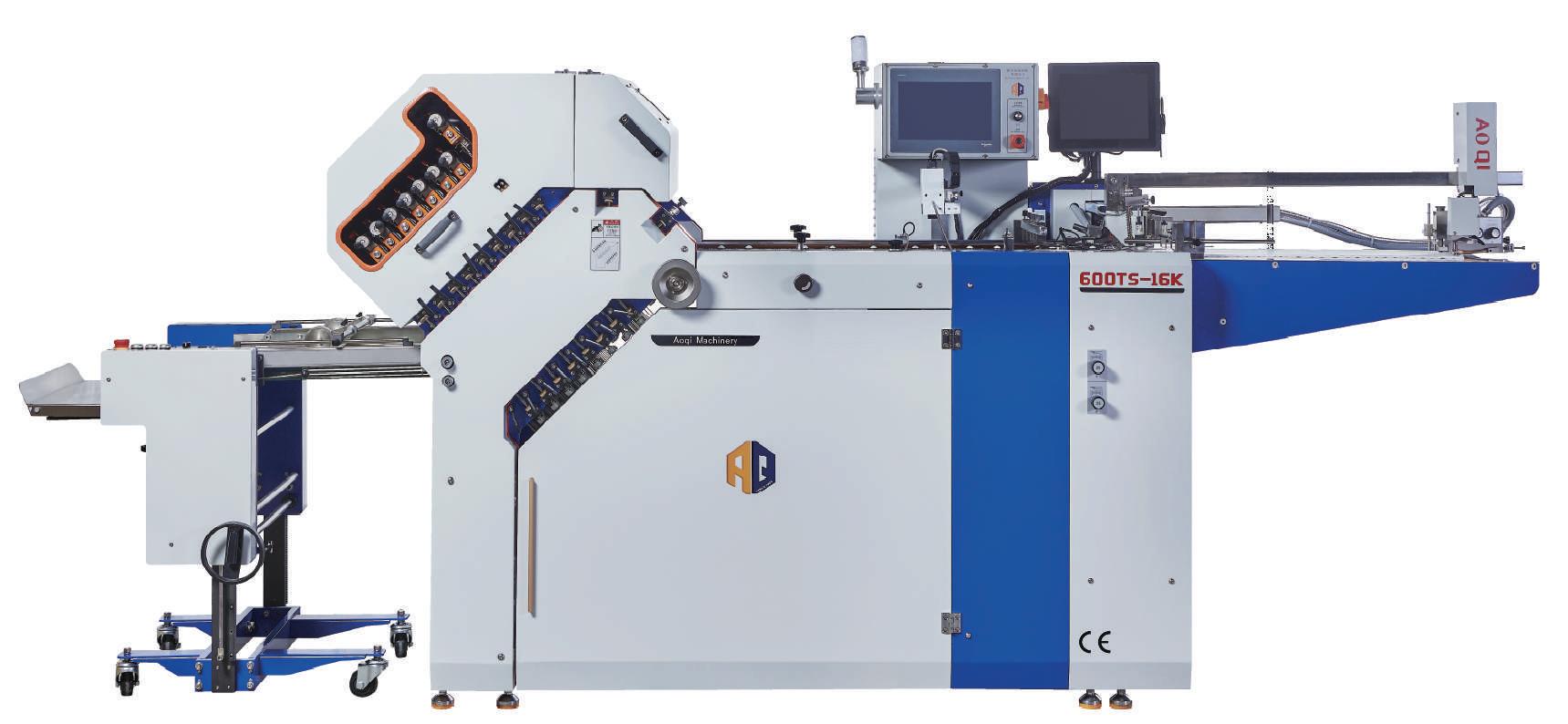

480TS - 600TS
Macchina versatile per la piega delle istruzioni nei settori farmaceutico, cosmetico, della componentistica e alimentare.
Disponibile con luce di 480 o 600 mm, con mettifoglio ad altapila da 550 mm di carica o rotary a carica no stop.
Scheda tecnica
Formato carta max 480TS 480 x 1000 mm
Formato carta min 100 x 130 mm
Spessore carta da 30 a 250 g
Velocità max 200m/min Num pieghe da 4 a 20
Diametro rulli 35 mm
Formato piega min 22 mm
Alimentazione 380V - 3PH+T+N 480 TS 3.85 Kw
PIEGATRICE MODULARE DALLE INFINITE CONFIGURAZIONI 600 TS 4.85 Kw
Formato carta max 600TS 600 x 1000 mm Numero Pieghe da 4 a 8
Secondo gruppo di piega
320 LS
Uscita a pacchetto
Ispezione con telecamera in bianca e volta
Rileva efficacemente problemi come pagine bianche, caricamento stampa non conforme, disallineamenti, fuori registro, stampe sfocate ed errori nei codici a barre/QR o pharmacode, impedendo che prodotti difettosi passino al processo successivo.
Controllo del doppio a ultrasuoni
Utilizza la tecnologia a ultrasuoni per una sensibilità più elevata, particolarmente adatta al rilevamento rapido e preciso dei fogli doppi con carta leggera. Combinato con un interruttore meccanico anti-doppio foglio, previene completamente l’ingresso nella macchina di eventuali doppi.
Espulsione automatica della carta
La telecamera rileva automaticamente i fogli difettosi, così come il sensore a ultrasuoni del doppio foglio, per la loro espulsione in automatico prima che entrino nel gruppo piega.
Sistema di controllo inceppamento carta
Funzione di anti-inceppamento computerizzata con un semplice click, l’operatore può monitorare l’intera fase produttiva tramite il pannello di controllo. In caso di inceppamento della carta, la macchina emette un allarme e si arresta immediatamente l’unità in cui si è verificato il blocco, mentre le unità successive continueranno a funzionare. Inoltre l’operatore è in grado di individuare rapidamente sul pannello touch la posizione precisa dove si è verificato l’errore.
Trasmissione a cinghia
Utilizza la struttura esclusiva brevettata da AOQI con doppia trasmissione a cinghia liscia, garantendo maggiore stabilità, efficienza, un’elevata precisione di piega e un funzionamento molto silenzioso.
1) Primo gruppo piega

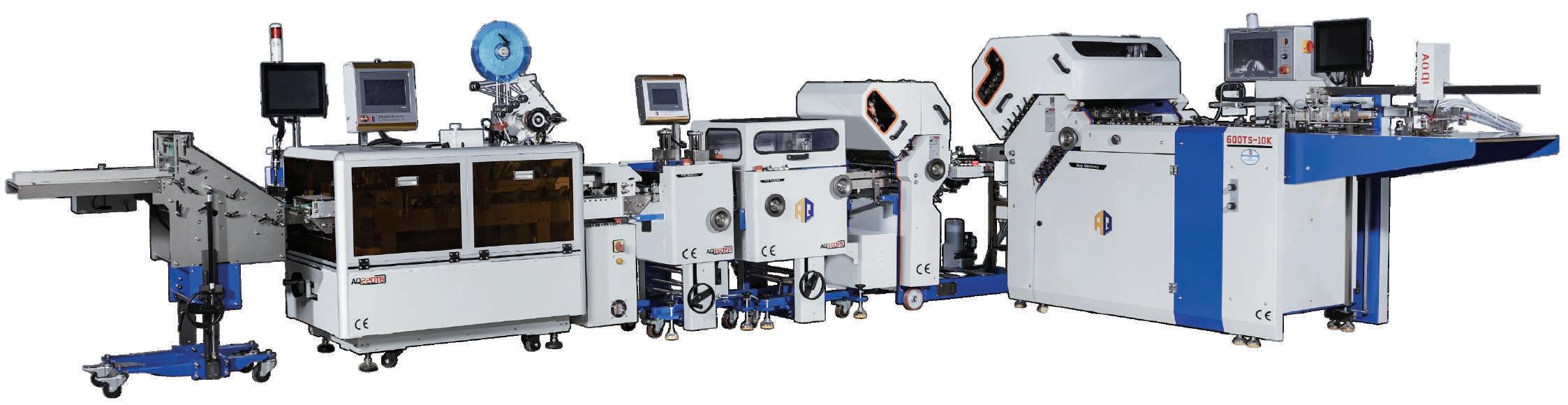

L’intera linea è facilmente controllabile tramite il touch screen sull’unità principale, con interfaccia in italiano e inglese. Il software controlla: quantità e velocità di produzione, conteggio dei lotti, velocità complessiva della linea, controllo degli scarti e delle quantità, visualizzazione degli allarmi, monitoraggio degli ingressi e uscite tramite PLC e impostazioni dei parametri per gruppi ausiliari, come il coltello parallelo, unità di pressatura, etichettatura ecc. Disponibile con luce 480 o 600 mm, con numero di pieghe da 4 a 20 e con mettifoglio ad alta pila o rotary a carica continua.
2) Secondo gruppo piega
Il secondo gruppo, montato a 90 gradi dal primo, è stato espressamente modificato con un convogliatore a 37 settori anzichè gli standard 32 per garantire un’alimentazione della carta più fluida, stabile e soprattutto planare. Disponibile con luce 360 mm, con numero di pieghe da 4 a 6, o con luce da 480 mm e con numero di pieghe da 4 a 8.
3) Coltello parallelo - Mod. 160 PX
La discesa del coltello utilizza un motore servo stabile, ad altissima affidabilità e precisione. Questo sistema risulta essere più affidabile rispetto ai sistemi pneumatici tradizionali. L’unità di piega a coltello è dotata di pareggiatura e pressatura pneumatica del pieghevole, che lo rendono più uniforme e compatto migliorandone anche l’aspetto complessivo. Configurabili fino a 3 coltelli paralleli per ciascuna linea.
4) Unità di pressatura - Mod. 160YP
Mettifoglio rotary a carica continua
La forte e uniforme pressatura meccanica, comprime il prodotto in modo più saldo, garantendo una migliore evacuazione dell’aria.
Lo spessore del prodotto diventa più sottile e uniforme dopo la pressatura. Configurabili fino a 3 unità di pressatura per ciascuna linea.

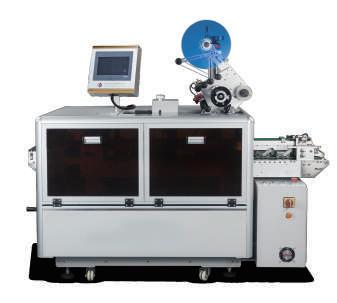

5) Etichettatrice - Mod. 220 TB
Utilizza un motore servo per il posizionamento del pieghevole preciso, accurato ed efficiente. È dotata di un sistema di pressatura automatica per un’applicazione più stabile e aderente delle etichette.

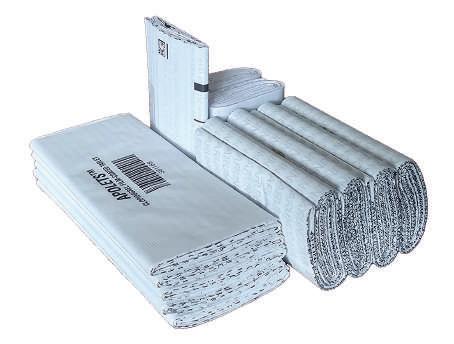

6) Uscita a pacchetto speciale outserts - Mod. 200 LS
Utilizzata per la raccolta verticale dei prodotti finiti con spessore da 1 a 20 mm e un’altezza dei pieghevoli da 2 mm a 120 mm.
È dotata di una funzione di conteggio indipendente, che permette il conteggio a lotti e la loro separazione in mazzette preimpostate.
Corredata da un piano di raccolta maggiorato per un’elevata autonomia.
Dispositivi opzionali
Cordonatura ad acqua, gruppo di incollatura, coltello speciale per piega a finestra, utensili di cordonatura, perforazione e taglio.
Formato carta max 320 mm
Formato carta min 25 mm
Altezza max pieghevole 150 mm
Altezza min pieghevole 20 mm
Spessore
Aq160PX
Coltello parallelo
Formato
Formato
Altezza
Alimentazione
Aq220DG
Unità di incollatura
Formato carta max 220 mm
Formato carta min 20 mm
Velocità 120 m/min
Alimentazione
Aq160YP
Gruppo di pressatura
Formato carta
Spessore carta
Regolazione pressione da
Alimentazione
Peso netto 185 Kg
Etichettatrice
Accuratezza etichettatura +1 mm
Aq220TB -
Velocità etichettatura 170 PC/min
Lunghezza prodotto da 50 a 200 mm
Larghezza prodotto da 45 a 220 mm
Spessore prodotto da 1 a 20 mm
Lunghezza etichetta da 20 a 40 mm
Larghezza etichetta da 8 a 20 mm
Alimentazione 220 V / 50Hz
