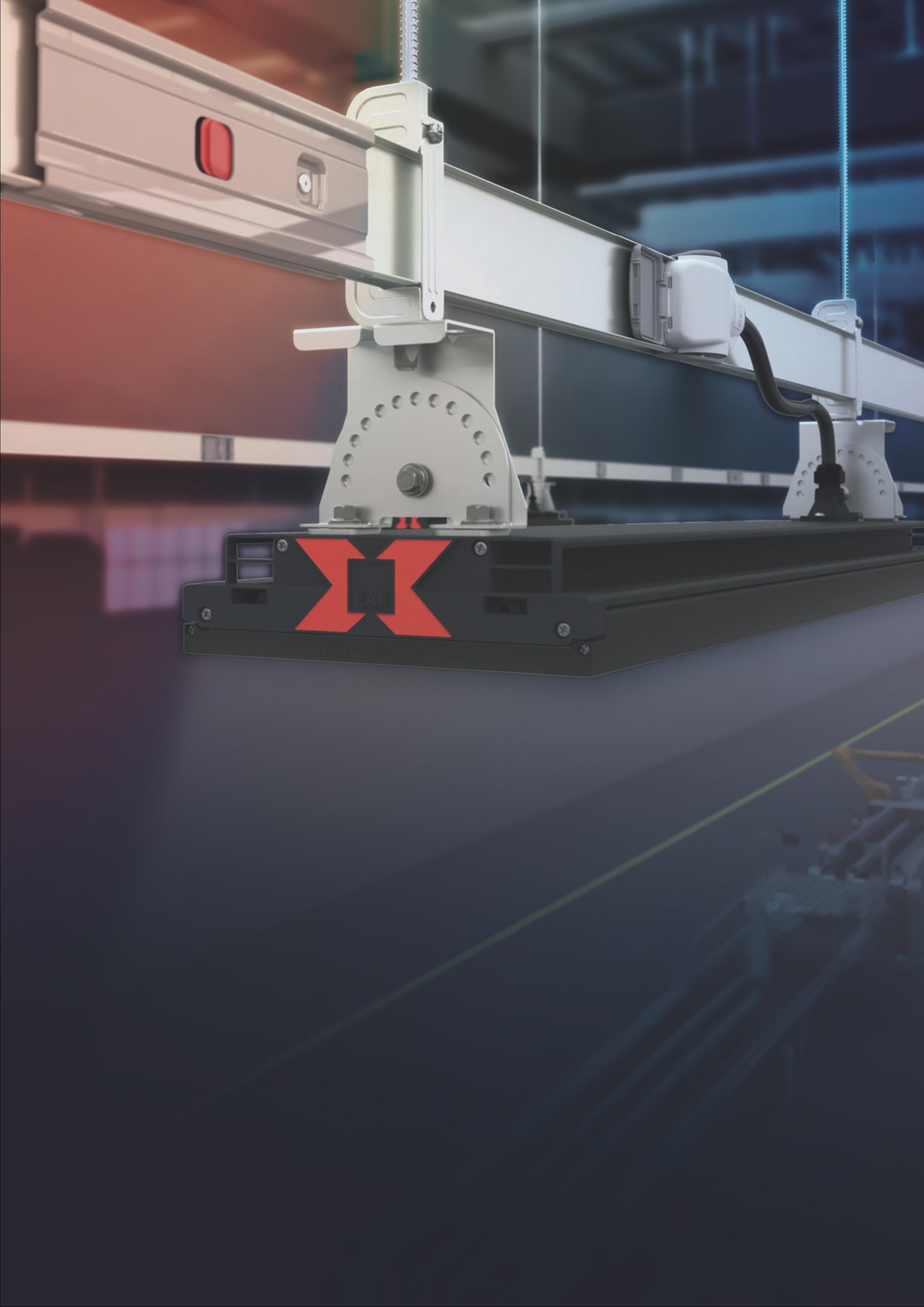

Strømskinne-systemer 25-40-63A

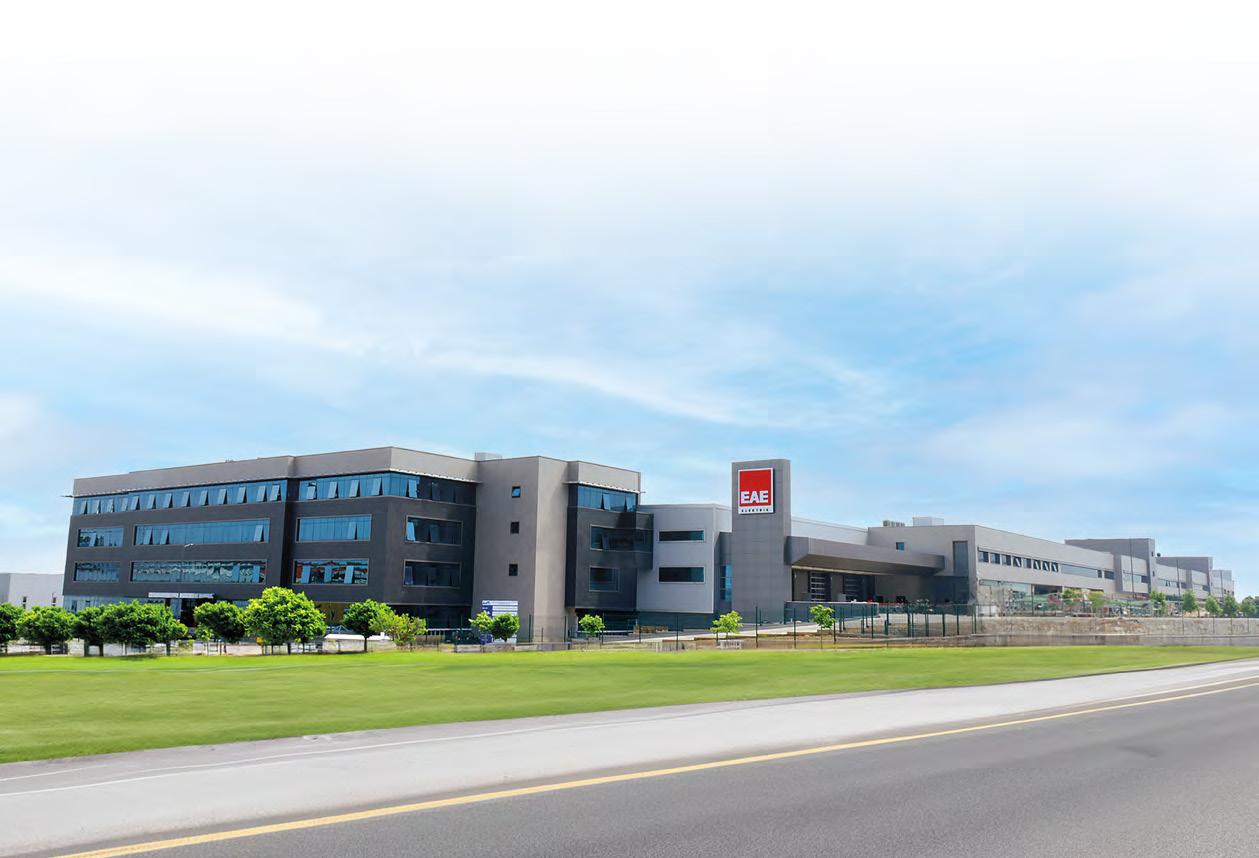

EAE-GRUPPEN I TALL
Siden 1973
EAE Gruppen har vært en viktig aktør i elektrobransjen siden etableringen av EAE Elektrik i 1973. Siden den gang har selskapet vokst raskt og utvidet både produksjon og virksomhetsområder, med oppstart av EAE Lighting i 1983, EAE Machinery i 1996, EAE Electrotechnics i 2004 og EAE Technology i 2009.
Produksjonen hos EAE følger standardene for ISO 9001 Kvalitetsstyring, ISO 14001 Miljøstyring, ISO 14064-1 Klimagassregnskap, ISO 45001 Arbeidsmiljø og sikkerhet, ISO 10002 Kundetilfredshet, ISO 50001 Energiledelse og ISO 27001 Informasjonssikkerhet.
50+
Års erfaring
8
Aktive fabrikker
370 000 m² Innendørs
3 FoU-sentre
150+ Land eksporteres til
INNHOLD
C6 (5 ledere) Hovedkoblingsskjema med jordfeilbryter (RCD)
KY-S DALI Samleskinne C10 (6 ledere) Hovedkoblingsskjema...................................................................................
KY-S DALI Samleskinne C9 (5 ledere) Hovedkoblingsskjema med jordfeilbryter (RCD).......................
KY-S DALI Samleskinne C8 (4 ledere) Hovedkoblingsskjema.....................................................................................
KY-S DALI Samleskinne C11 (6 ledere) Hovedkoblingsskjema...................................................................................

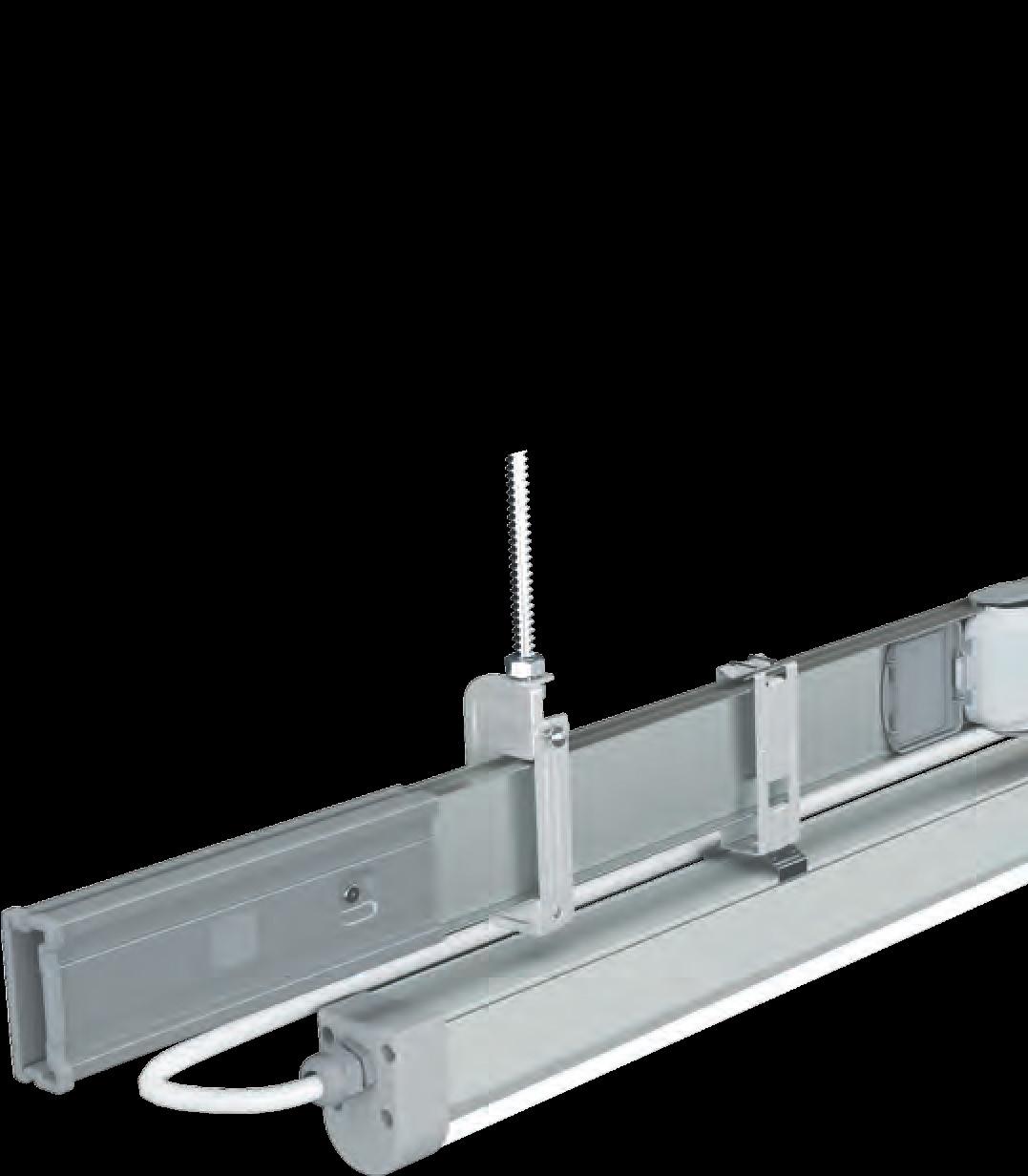

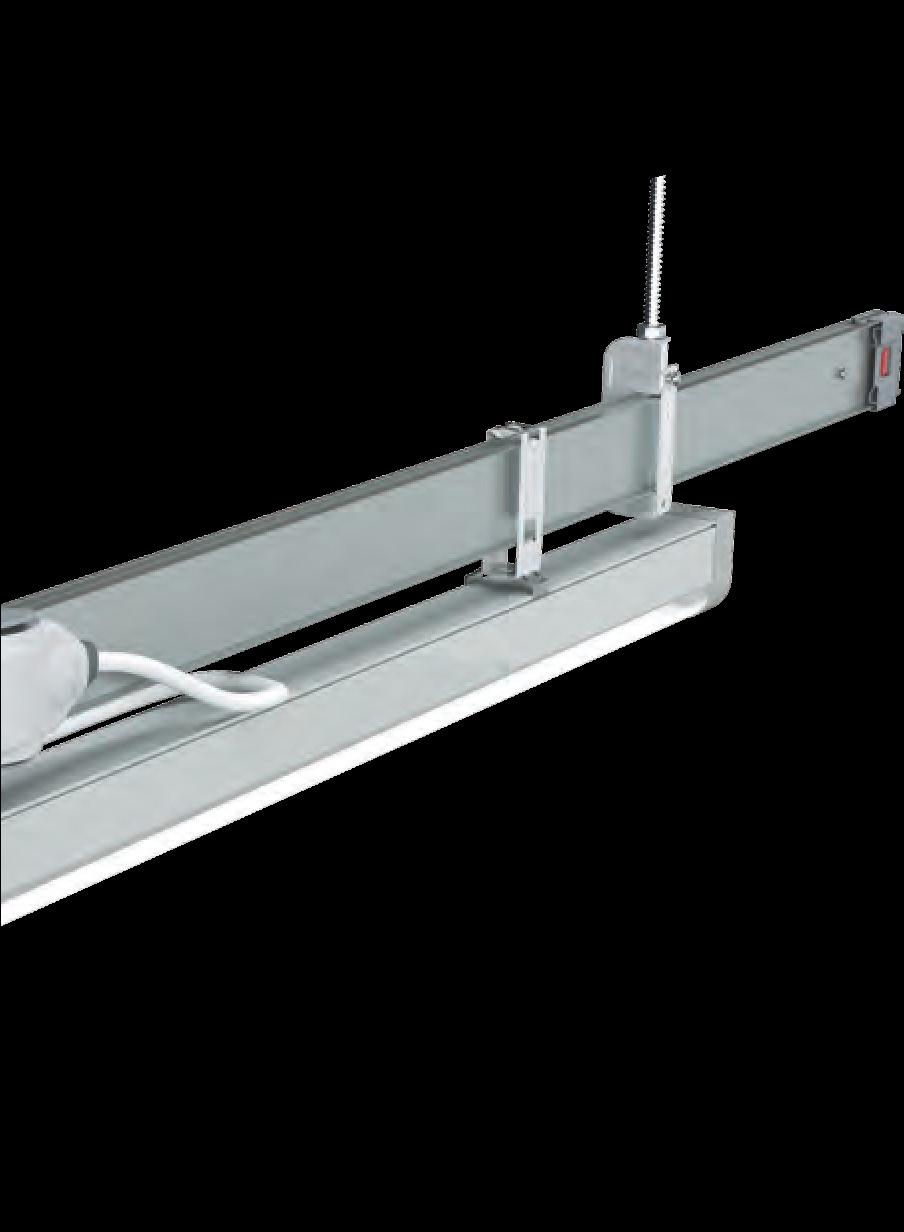

E-LINE KY-S
Generell oversikt

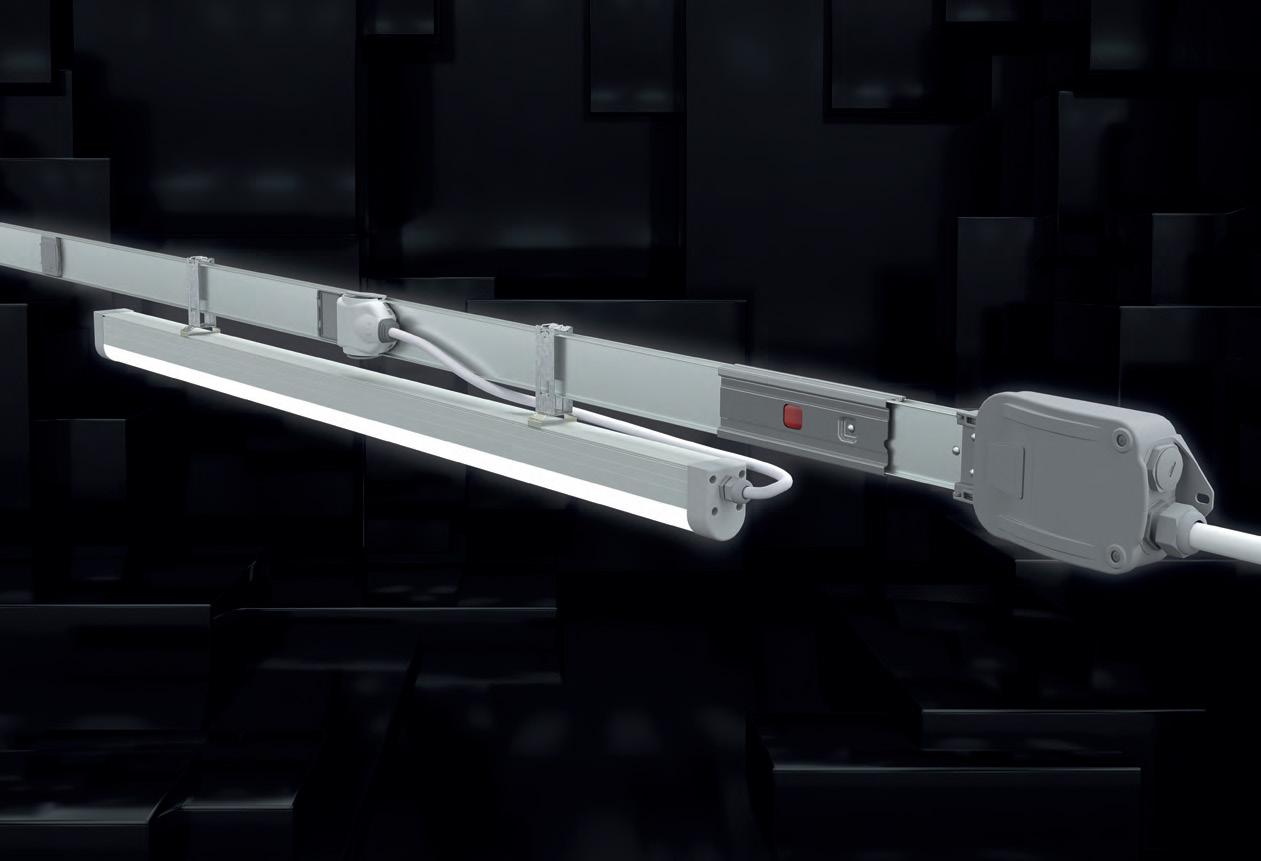

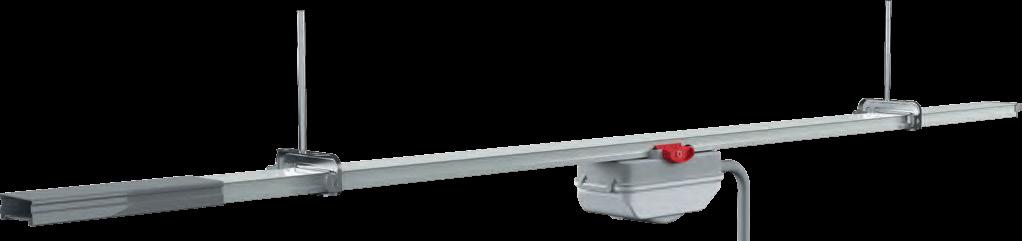

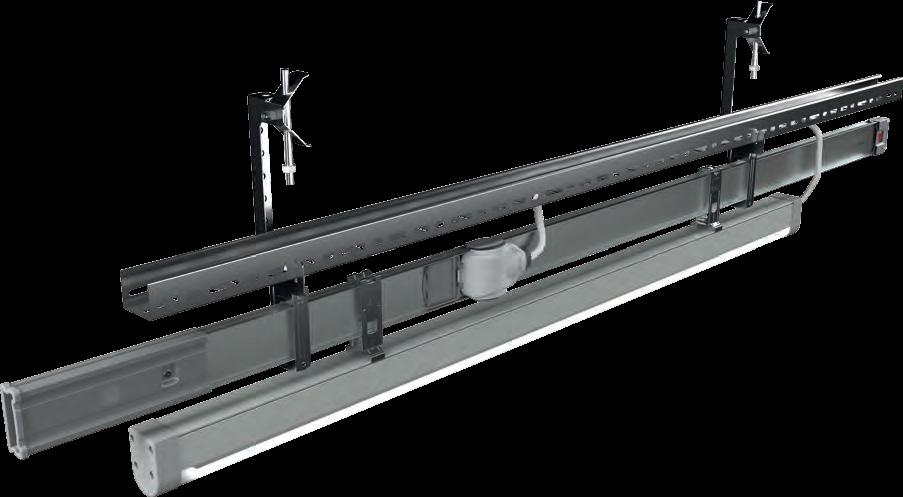

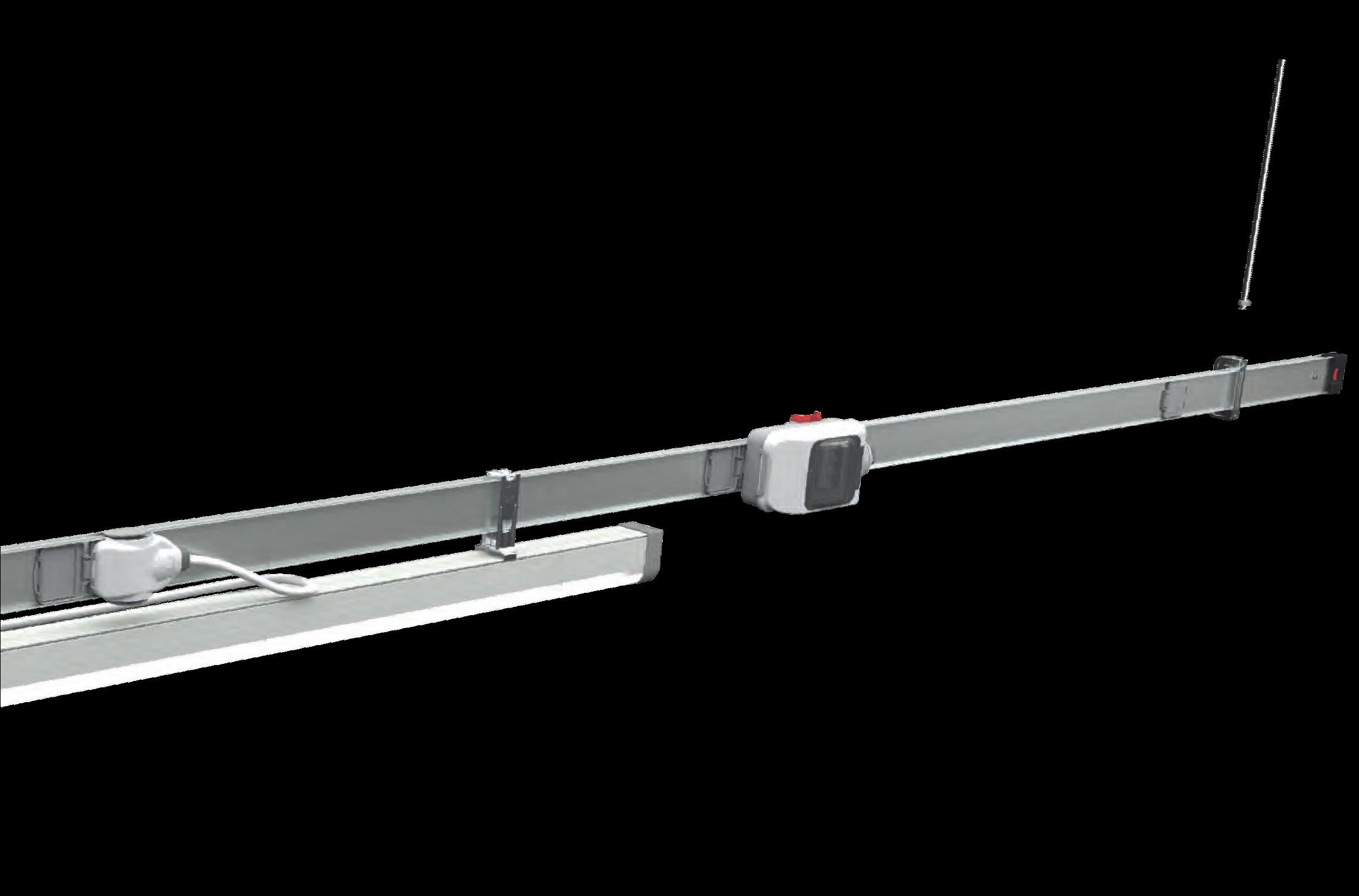

E-Line KY-S samleskinnesystemer brukes i elektriske installasjoner i bygg med effektbehov på 25-40-63A. Med 10 og 16A uttaksplugger og 32A uttaksbokser er de utviklet for å forsyne belysning, stikkontakter samt mindre maskiner og apparater. Beskyttelsesgraden er IP55 når dekslene til uttakene er lukket.
EAE samleskinnesystemer produseres med moderne produksjonsteknologi, i samsvar med ISO 9001-standarder og sertifisert kvalitetssystem. Enhetene er designet og testet etter IEC 61439-6. Standardutførelsen har kapsling i forhåndsgalvanisert stål, og kan på forespørsel leveres i RAL 7038-farge.

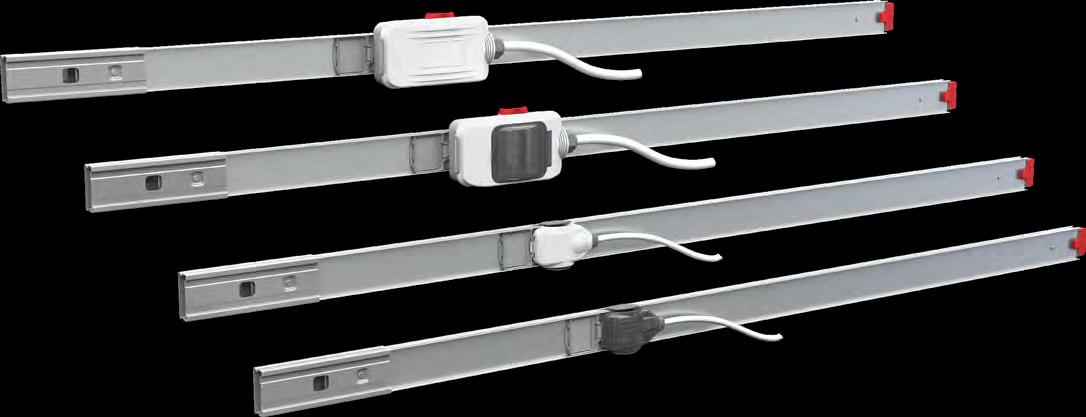

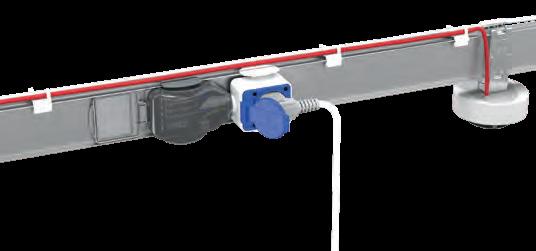

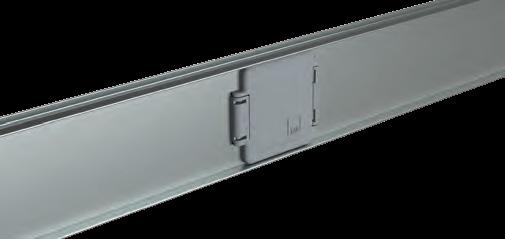

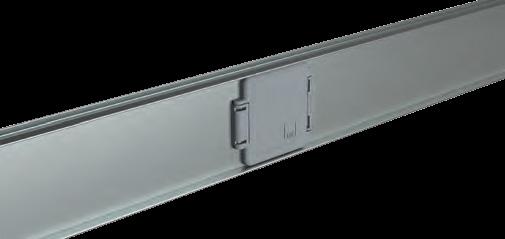

3 og 1 plug-in åpninger i standard 3 m og 1 m lengder KY-S samleskinne-systemet produseres i to ulike standardlengder.

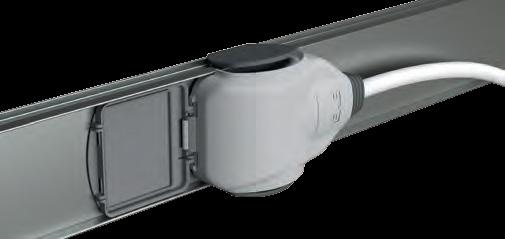

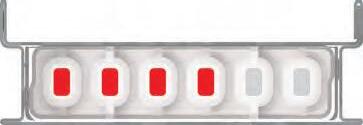

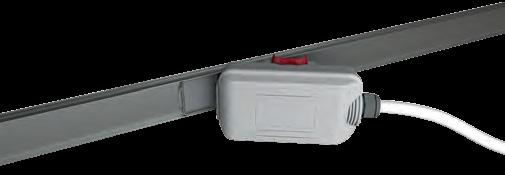

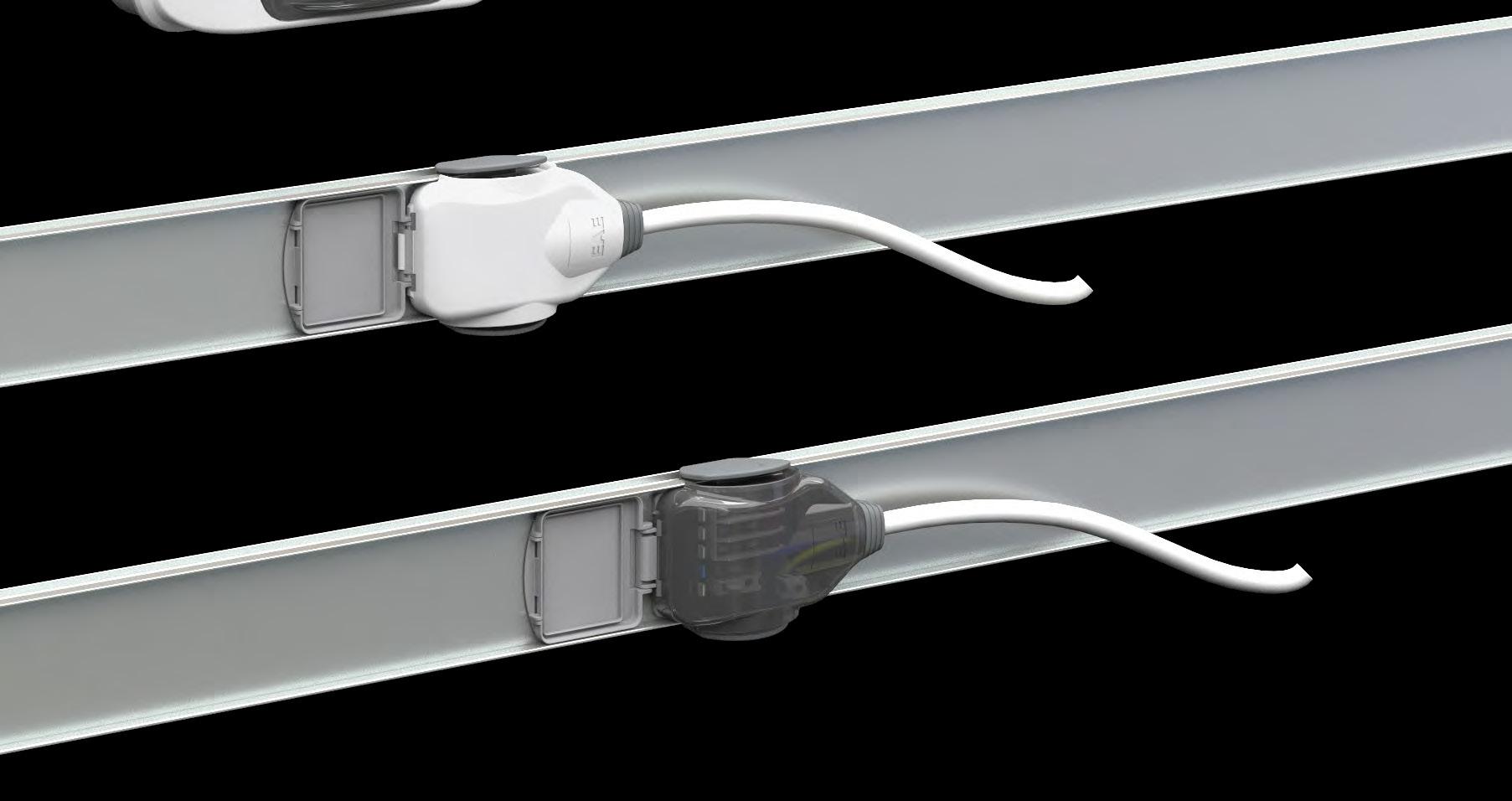

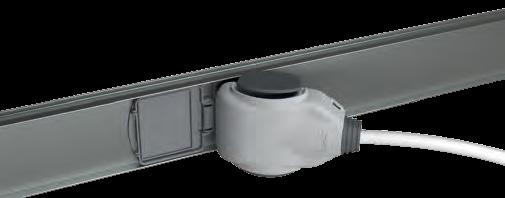

Uttak for plug-in (utgang)

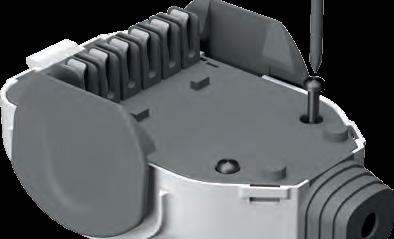

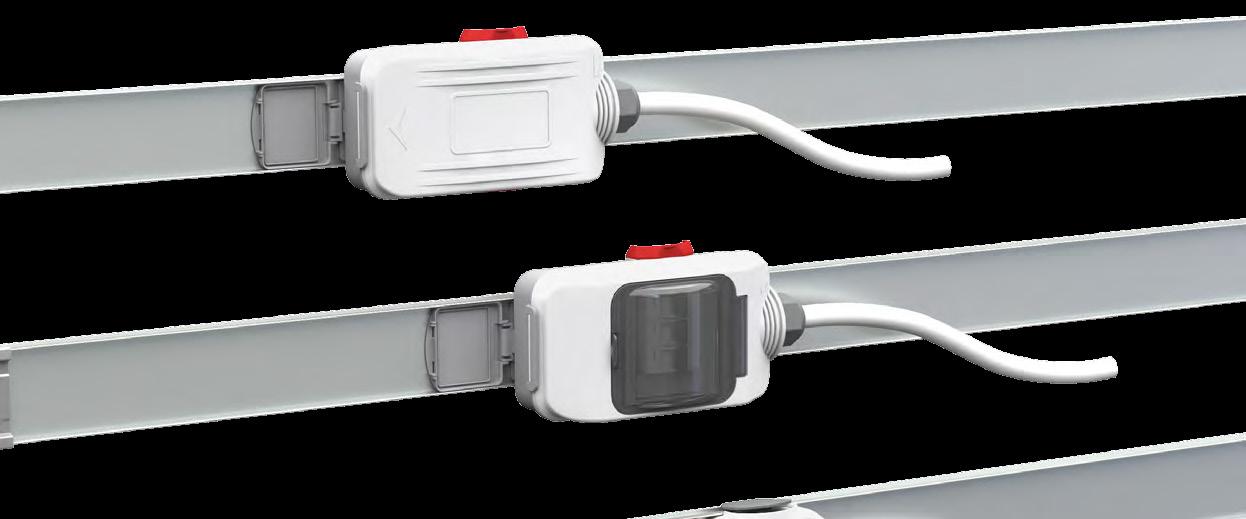

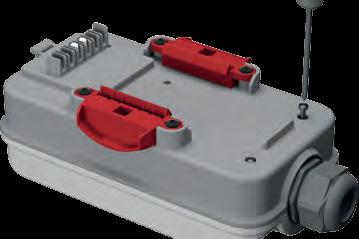

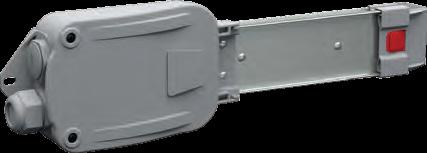

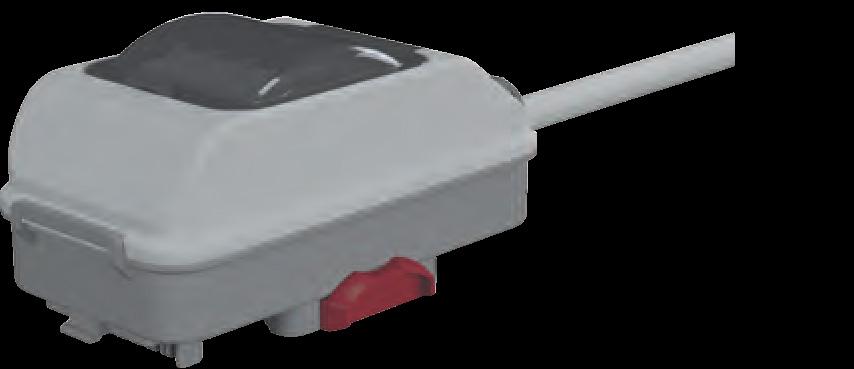

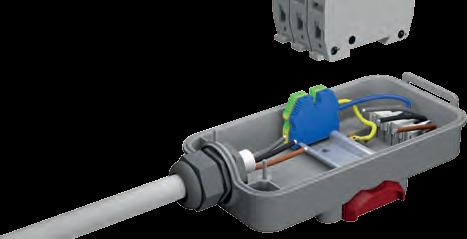

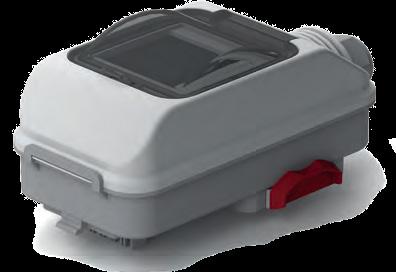

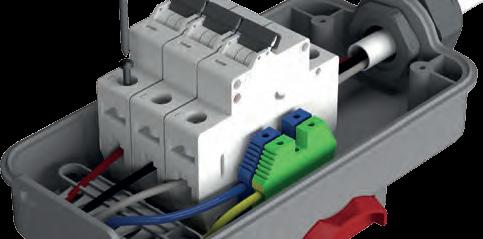

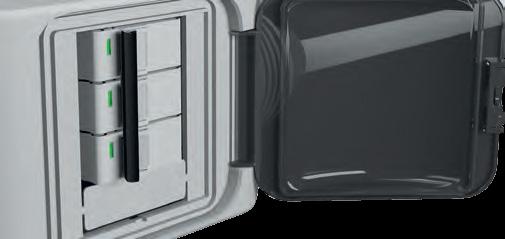

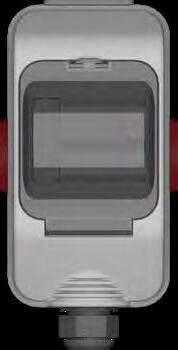

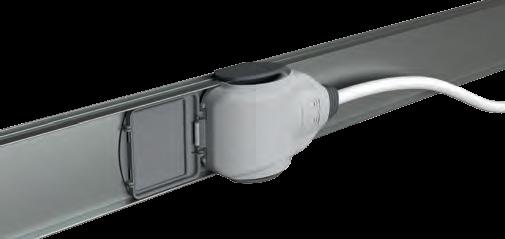

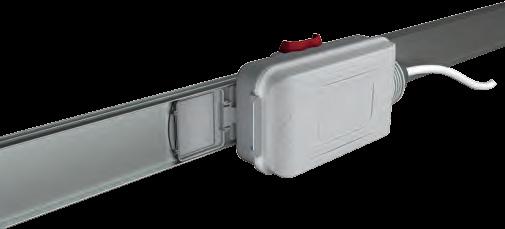

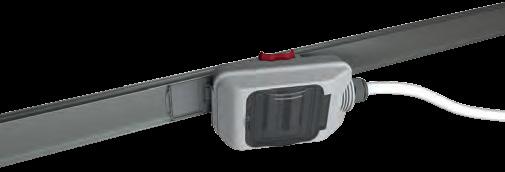

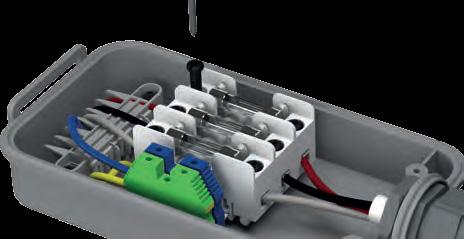

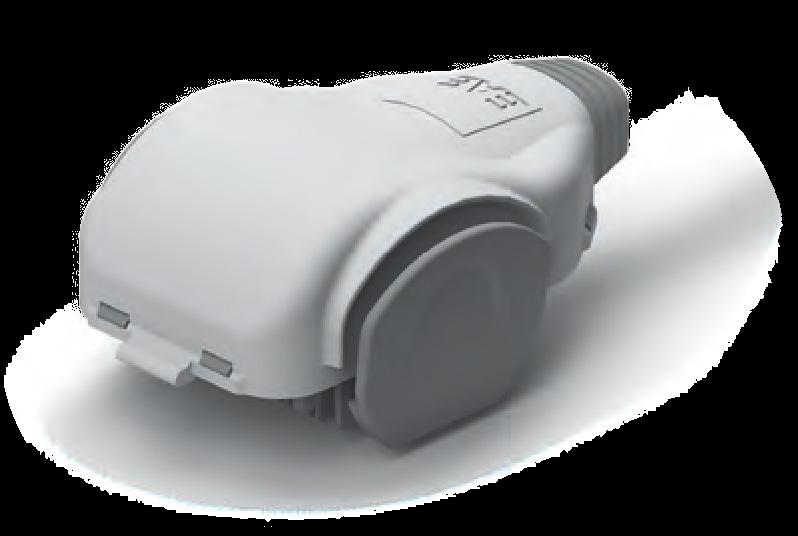

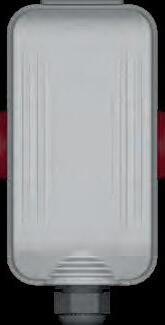

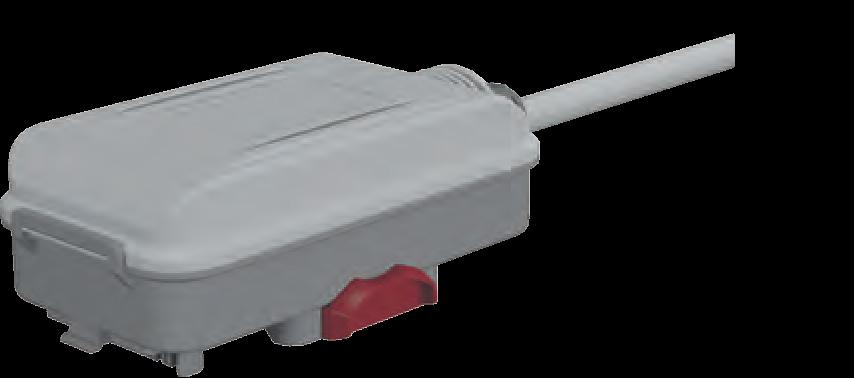

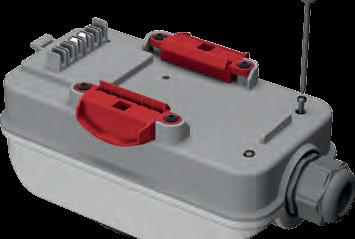

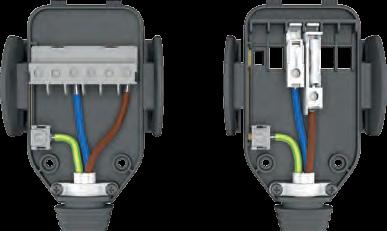

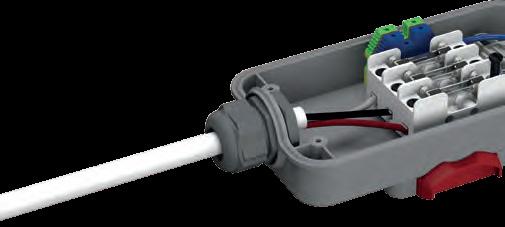

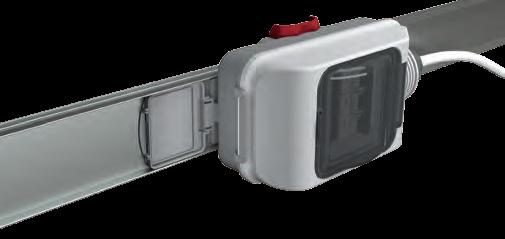

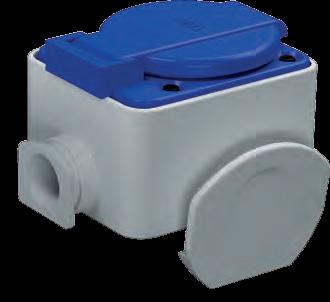

Uttaksplugger og -bokser
Uttakspluggene til KY-S samleskinnesystemene har ulike adresseringsstrukturer for å hindre feilbruk og elektrisk støt. Alle plugger og bokser kan kun monteres på skinnen i én retning, noe som forhindrer fasefeil.
Sikkerhet

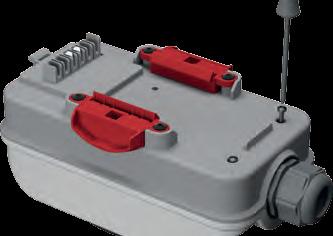

Jordkontaktene i uttaksplugger og bokser kobles til først ved innplugging, og brytes sist ved uttrekking.

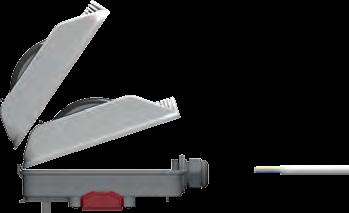

Fargekoder for plugger og bokser I plugger og bokser er farger på lokk, kapsling, øre og kabelinnføring valgt forskjellig, slik at du lett kan se fase, funksjon og egenskaper. (Se. Side: 10)
■ Alle mål er oppgitt i “mm”.

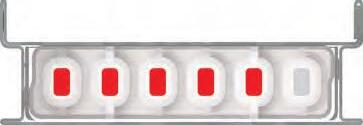

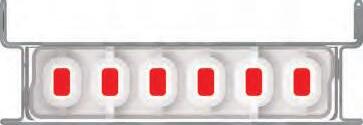

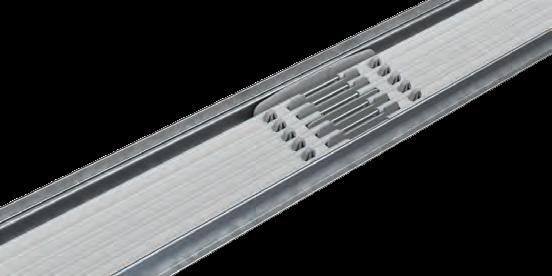

Isolasjon langs hele lengden
Samleskinnelederne er dekket med flammehemmende isolasjonsmateriale langs hele lengden. Dette gir full beskyttelse og ivaretar personsikkerheten, selv om kroppen skulle bli betydelig skadet som følge av kraftige ytre påvirkninger.

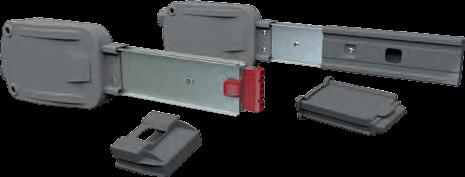

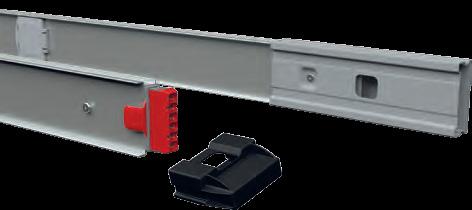

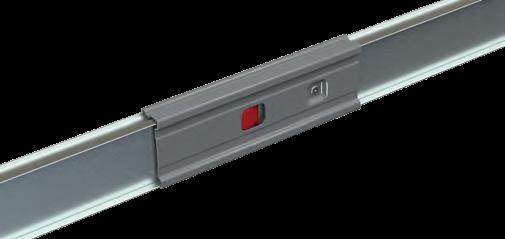

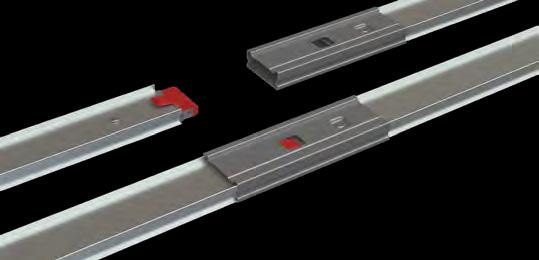

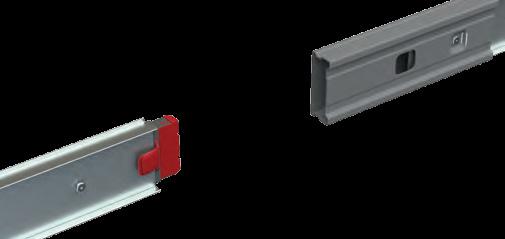

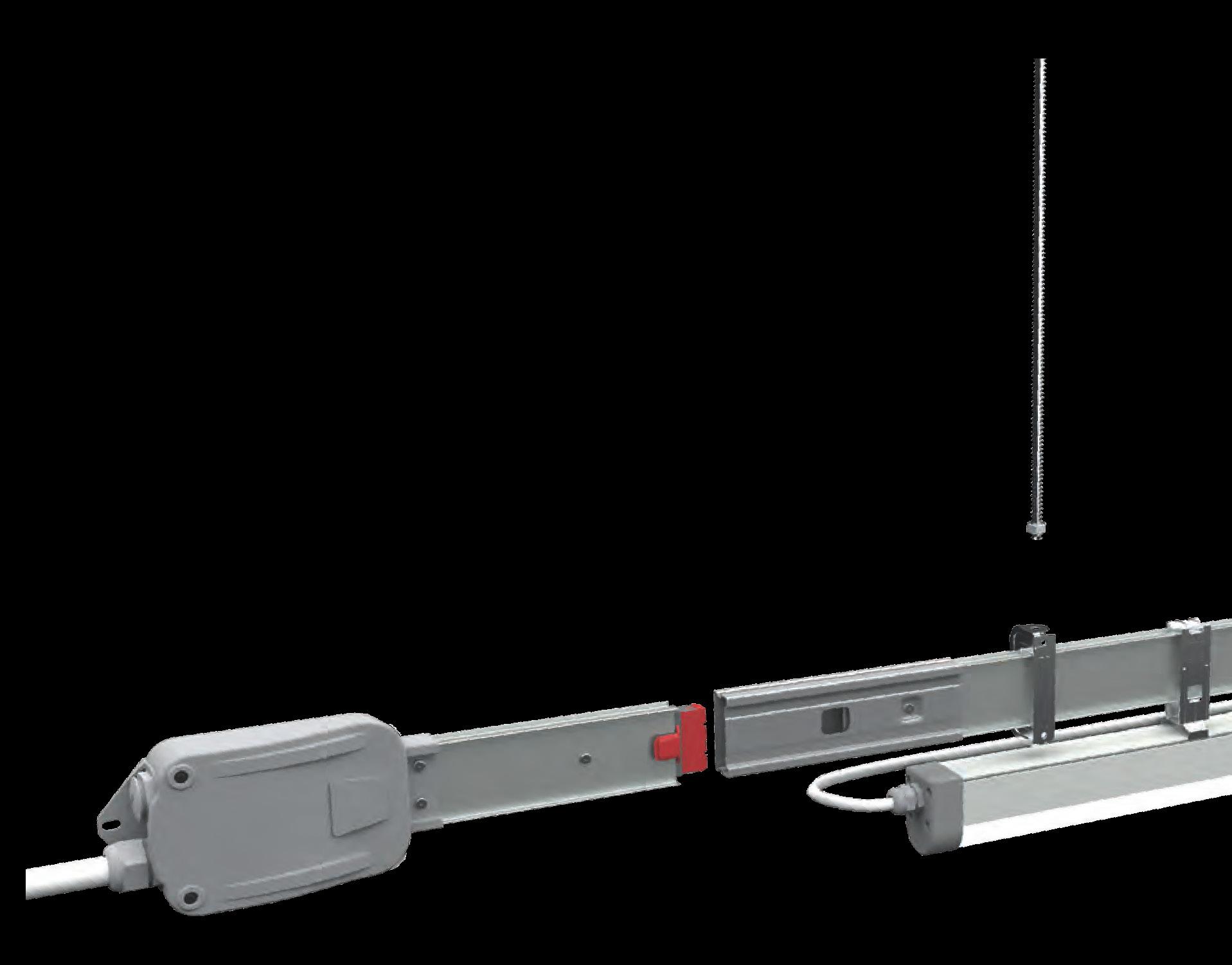

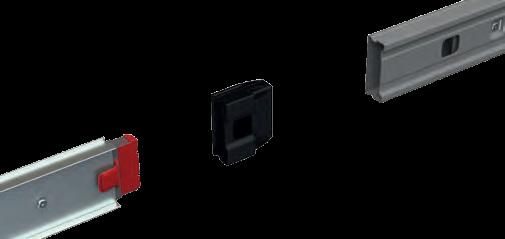

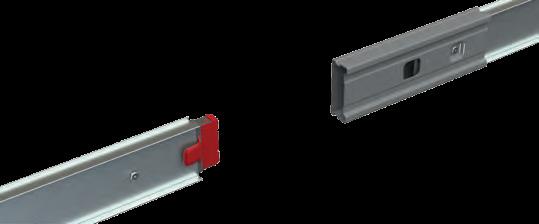

Rask, enkel og sikker montering Mekanisk og elektrisk kontinuitet oppnås med ett enkelt grep ved å føre sammen skjøten med fjærkontakter belagt med sølv. Du slipper å stramme bolter for å låse skjøten. Det trengs heller ingen spesielle verktøy eller ekstra operasjoner for å montere konstruksjonen som hindrer bøying og uttøyning.
Ledningsmateriale og kontakter med tinnbelegg
Kobberledere er belagt med tinn langs hele lengden, noe som hindrer dannelse av kobberoksid. Dette bidrar til å redusere kontaktmotstanden. Forsterket med stålfjær. Med klemmekonstruksjon presses kontaktene til uttaksplugger og bokser mot lederen fra begge sider inne i skinnekanalen.
Samlekontakter med sølvbelegg
Kontaktpunktene i samleskinneleddene og alle tap-off-enheter er belagt med sølv. Sølvbelegget reduserer kontaktmotstanden og hindrer dermed at kontaktene blir overopphetet ved eventuelle overbelastninger.
Tekniske egenskaper
Nominell
Omgivelsestemperatur under drift
Beskyttelsesgrad (IP)
Mekanisk støtmotstand (IK) IK07
for driftsmiljø (min/maks)
(Cosφ) = 0,7
Effektfaktor (Cosφ) = 0,8
Effektfaktor (Cosφ) = 0,9
Effektfaktor (Cosφ) = 1,0
*Det antas at spenningsverdiene gjelder ved full belastning (maks strøm), med last fordelt langs linjen, og angitt i Volt per meter for ulike effektfaktorer (Cosφ).
*Hvis hele lasten er plassert ved enden av linjen, beregn spenningsfallet ved linjeenden ved å dele tallene i tabellen på 0,66.
*k=0,66 (Faktor for lastfordeling). [ k = n = 3 (Antall uttak på en standard 3 m samleskinne) n+1 2n ]
*Tabellverdiene er ment for enkle beregninger; for nøyaktige tall må det regnes etter IEC 60364-52 med prosjektets detaljer i betraktning.
Samleskinne-typer

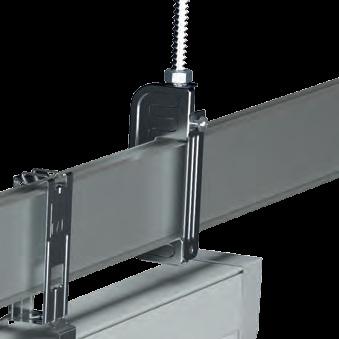

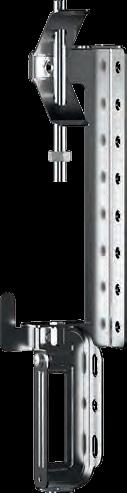

Tabell for tillatt mekanisk belastning

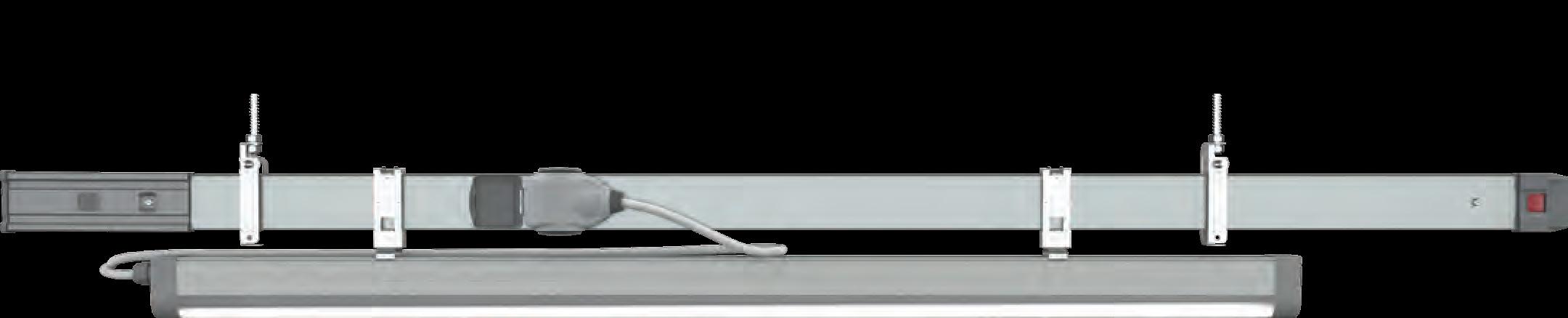

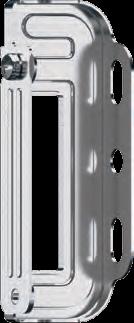

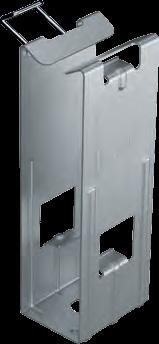

KY-S Festeelement Avstand mellom fester (L) (m) Enkelt punktopphengt belastning (F) (kg) Fordelt belastning
E-LINE KY-S
Bestillingskodesystem
Kode (Beskrivelse)
Samleskinnetype Strømstyrke
Antall ledere Kapsling (Lakkert / ulakkert) Modultype (Struktur)
Kode
Samleskinnens navn
Samleskinnetype
Enkel (Mulig med enkeltsidig utgang) S
Strømstyrke
Modul
Standard samleskinne (X): 1 = 1 m standardlengde 3 = 3 m standardlengde
Kode: KY 2
(*) Etter kundens ønske kan den produseres lakkert. (RAL 7038) KY S 2 5 B X

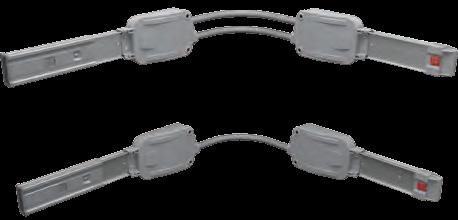

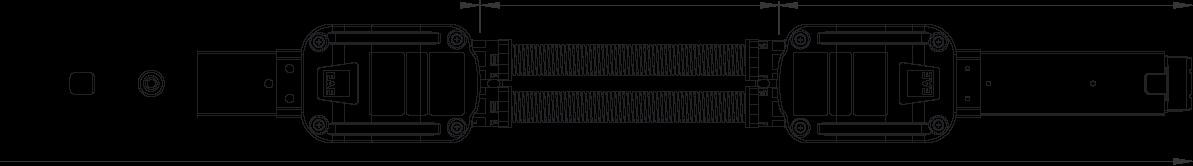

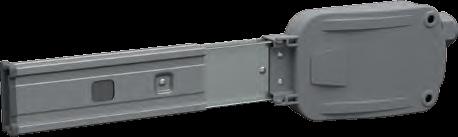

FD Fleksibel bøyning B1 B2 Hovedmatning Endematning
Kapsling
BLakkert (*) Ulakkert
Antall ledere
Funksjon for strømskinne
P Effekt
PEmg Effekt + Nødaggregat (Emg) forsyning
PDL Effekt + DALI-belysning Automatisering
PDL Emg
Effekt + DALI-belysningsautomatisering + nødaggregat (Emg) forsyning
BESKRIVELSE:
Beskyttelsesleder
PE Kapsling
CPE Uavhengig Leder
Adressetype
P1 - P2 - P3 -P4
Fasestruktur
L1 Fase-1
L2 Fase-2
L3/L Fase-3
N Nøytral
L emg Nødaggregat (Emg) Fase
N emg Nøytral for nødstrømspakke (Emg)
I tillegg til informasjonen angitt som «bestillingskodesystem», finnes følgende informasjon som merking på strømskinnen; - Funksjon for strømskinne, - Fasestruktur, - Beskyttelsesleder, - Lederoppsett og adresseringstype er tilgjengelig som merking på strømskinnen.
Lederoppsett
KY-S: C1-C2-C3-C4-C5-C6-C7
KY-S-DALI: C8-C9-C10-C11
E-LINE KY-S
KY-S samleskinne: Lederstruktur og adresseringstyper
Nøkkelplan
Bruk ledermodellen nedenfor for å finne den KY-S samleskinnen som passer til dine behov. Velg samleskinne, tap-off plugger, bokser og andre moduler fra sidene og tabellene som er oppgitt:
Ledermodell Adresse-type Antall ledere
■ Se side 7–8 for valg av samleskinne,
■ Se side 10–13 for valg av plugg,
■ Se side 16–20 for valg av bokser.
Ledermodell
Adresse-type Antall ledere
■ Se side 9 for valg av samleskinne
■ Se side 14–15 for valg av plugg,
■ For hovedmater (B1)-modul: Se side 21
■ For endemater (B2)-modul: Se side 22
■ For fleksibel albue (FD)-modul: Se side 23
■ For festelement, installasjonsdetaljer og tilkoblingsskjemaer, se de aktuelle sidene.
■ Adresseringstype: Åpninger for strømuttak, tap-off plugger og bokser adresseres for å forhindre feilbruk. Tap-off plugger og bokser med ulike adresseringstyper og samleskinner kan ikke kombineres.
■ PE = kapsling med beskyttelsesleder CPE= Ren jordleder (uavhengig leder for ren jord)
E-LINE KY-S
KY-S Samletabeller for strømskinner
Ledermodell: C1 2 LEDERKONSTRUKSJON: L-N-PE (kapsling)
STRØMSKINNE
BESTILLINGSKODE
ADRESSERINGSTYPE: P1
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A
40 A
63 A
KY-S 22-3m (1m)
Ubehandlet 3178721 3178780
KY-S 22-B-3m (1m) Malt 3178735 3178794
KY-S 42-3m (1m)
Ubehandlet 3178725 3178784
KY-S 42-B-3m (1m) Malt 3178740 3178799
KY-S 62-3m (1m)
Ubehandlet 3178730 3178789
KY-S 62-B-3m (1m) Malt 3178745 3178804
Ledermodell: C2 3 LEDERKONSTRUKSJON:
L-N-CPE (ren jord)
Brukes med enpolet tap-off-plugg (L) til lys, stikkontakter og kraftkretser, for enkel distribusjon.
Se tabell-01 på side 10 for tap-off-plugger og
Se tabell-01 på side 16 for tap-off-bokser.
STRØMSKINNE BESTILLINGSKODE ADRESSERINGSTYPE: P2
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A
40 A
KY-S 23-3m (1m)
KY-S 23-B-3m (1m) Malt 3178736 3178795
KY-S 43-3m (1m)
Ubehandlet 3178722 3178781 Benyttes til enfaset fordeling, sammen med enfaset uttaksplugg (L) i stikkontakter og strømkretser der det kreves en ren jordleder.
Ubehandlet 3178726 3178785
KY-S 43-B-3m (1m) Malt 3178741 3178800
63 A KY-S 63-3m (1m) Ubehandlet 3178731 3178790
KY-S 63-B-3m (1m) Malt 3178746 3178805
Leder-modell: C3 4-LEDER KONSTRUKSJON: L1-L2-L3-N-PE (kapsling)
Se Tabell-02 på side 10 for uttaksplugger og Tabell-02 på side 16 for uttaksbokser.
STRØMSKINNE BESTILLINGSKODE ADRESSERINGSTYPE: P1
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A
KY-S 24-3m (1m) Ubehandlet 3178723 3178782
KY-S 24-B-3m (1m) Malt 3178737 3178796
40 A KY-S 44-3m (1m) Ubehandlet 3178727 3178786
63 A
KY-S 44-B-3m (1m) Malt 3178742 3178801
KY-S 64-3m (1m) Ubehandlet 3178732 3178791
KY-S 64-B-3m (1m) Malt 3178747 3178806
Leder-modell: C4 4-LEDER UTFØRELSE: L-N-LEMG-NEMG-PE (kapsling)
Brukes til trefaset fordeling, sammen med både enfaset og/eller trefaset uttaksplugg i lys-, stikkontakt- og strømkretser.
Se Tabell-03 på side 11 for uttaksplugger og Tabell-03 på side 17 for uttaksbokser.
STRØMSKINNE BESTILLINGSKODE ADRESSERINGSTYPE: P1
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A
40 A
63 A
KY-S 24-EMG-B-3m (1m) Malt 3183252 3183506
KY-S 24-EMG-3m (1m) Ubehandlet 3182912 3183136 Brukes som en-faset fordeling sammen med en-faset + EMG uttakskontakt (L) i lysarmaturkrets med nødstrømspakke.
KY-S 44-EMG-3m (1m) Ubehandlet 3182946 3183170
KY-S 44-EMG-B-3m (1m) Malt 3183291 3183545
KY-S 64-EMG-3m (1m)
Ubehandlet 3182985 3183209
KY-S 64-EMG-B-3m (1m) Malt 3183335 3183589
Lederkonfigurasjon: C5 5-LEDER UTFØRELSE: L1-L2-L3-N-CPE (ren jord)
STRØMSKINNE
Se Tabell-04 på side 11 for uttakskontakter og Tabell-04 på side 17 for uttaksbokser.
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A KY-S 25-3m (1m) Ubehandlet 3178724 3178783
KY-S 25-B-3m (1m) Malt 3178738 3178797
40 A KY-S 45-3m (1m) Ubehandlet 3178728 3178787
63 A
KY-S 45-B-3m (1m) Malt 3178743 3178802
KY-S 65-3m (1m) Ubehandlet 3178733 3178792
KY-S 65-B-3m (1m) Malt 3178748 3178807
Brukes som trefaset fordeling sammen med enog/eller trefasede uttakskontakter i stikkontakter og kraftkretser med krav om ren jordleder.
Se Tabell-05 på side 12 for uttakskontakter og Tabell-05 på side 18 for uttaksbokser.
■ (*) Merkede definisjoner for strømskinner gjelder for standard lengder på 3 m. Ved 1 m standardlengde, se uttrykket i parentes. ■ Strømskinnens kapsling produseres vanligvis i forhåndsgalvanisert stål, men kan leveres i RAL 7038 som et alternativ.
E-LINE KY-S
KY-S Samletabeller for strømskinner
Leder-modell: C6 5-LEDER KONSTRUKSJON: L1-L2-L3-N-LEMG-PE (kapsling)
STRØMSKINNE BESTILLINGSKODE ADRESSERINGSTYPE: P1
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A
40 A
63 A
KY-S 25-EMG-3m (1m)
Ubehandlet 3182915 3183139
KY-S 25-EMG-B-3m (1m) Lakkert 3183256 3183510
KY-S 45-EMG-3m (1m) Ubehandlet 3182949 3183173
KY-S 45-EMG-B-3m (1m) Lakkert 3183295 3183549
KY-S 65-EMG-3m (1m) Ubehandlet 3182988 3183212
KY-S 65-EMG-B-3m (1m) Lakkert 3183339 3183593
■ Hovedkoblingsskjema finnes på side 33.
Brukes som trefasefordeling sammen med enfase + EMG uttaksplugger i belysningskurser med nødsett.
Se tabell 06 på side 12 for uttaksplugger
Se tabell 6/1 og 6/2 på side 18 for uttaksbokser.
Leder-modell: C7 6-LEDER KONSTRUKSJON: L1-L2-L3-N-LEMG-NEMG-PE (kapsling)
STRØMSKINNE BESTILLINGSKODE ADRESSERINGSTYPE: P1
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A
KY-S 26-EMG-B-3m (1m) Lakkert 3178739 3178798
KY-S 26-EMG-3m (1m) Ubehandlet 3177338 3182906 Brukes som trefasefordeling sammen med enfase + EMG uttaksplugger i belysningskurser med nødsett.
40 A KY-S 46-EMG-3m (1m) Ubehandlet 3178729 3178788
KY-S 46-EMG-B-3m (1m) Lakkert 3178744 3178803
63 A KY-S 66-EMG-3m (1m) Ubehandlet 3178734 3178793
KY-S 66-EMG-B-3m (1m) Lakkert 3178749 3178808
Se tabell-07 på side 13 for uttakskontakter og tabell-7/1 og 7/2 på side 20 for uttaksbokser.
■ (*) Busbar-definisjoner med markering gjelder for standardlengder på 3 m, husk uttrykket i parentesen for standardlengder på 1 m. ■ Ved standard produksjon er busbar-huset laget av forhåndsgalvanisert stålplate. Det kan også leveres malt i RAL 7038 som tilvalg.
E-LINE KY-S
KY-S-DALI Sammenligningstabeller for strømskinner
Leder-modell: C8 4-LEDER KONSTRUKSJON (DALI): D1-D2-L-N-PE (kapsling)
STRØMSKINNE BESTILLINGSKODE
ADRESSERINGSTYPE: P3
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A
40 A
KY-S 24-DALI-3m (1m)
Ubehandlet 3182916 3183140
KY-S 24-DALI-B-3m (1m) Lakkert 3183257 3183511
KY-S 44-DALI-3m (1m)
Ubehandlet 3182950 3183174
KY-S 44-DALI-B-3m (1m) Lakkert 3183296 3183550
■ Prinsippskjema for tilkobling finnes på side 36.
Leder modell:
Som enfasefordeling brukes den sammen med DALI enfase uttakskontakt i belysningskurser med DALI-forkobling.
Se tabell 08 på side 14 for uttakskontakter og
C9 5-LEDER KONSTRUKSJON (DALI): D1-D2-L-N-LEMG-PE (kapsling)
STRØMSKINNE BESTILLINGSKODE ADRESSERINGSTYPE: P3
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A
KY-S 25-DALI-B-3m (1m) Lakkert 3183258 3183512
40 A KY-S 45-DALI-3m (1m) Ubehandlet 3182951 3183175
KY-S 25-DALI-3m (1m) Ubehandlet 3182917 3183141 Brukes som en enfasedistribusjon sammen med DALI enfase og DALI enfase + EMG uttaksplugger i armaturkretsløp med DALI forkobling og nødsett (emg).
KY-S 45-DALI-B-3m (1m) Lakkert 3183297 3183551
■ Prinsippskjema for tilkobling finnes på side 35.
Leder modell: C10
25 A
40 A
(Merk: Nøytral leder for armatur og nødsett er felles)
Se tabell 09 på side 14 for uttaksplugger og
STRØMSKINNE BESTILLINGSKODE
KY-S 26-DALI-B-3m (1m) Lakkert 3183259 3183513
KY-S 46-DALI-3m (1m) Ubehandlet 3182952 3183176
KY-S 26-DALI-3m (1m) Ubehandlet 3182918 3183142 Brukes som en enfasedistribusjon sammen med DALI enfase og DALI enfase + EMG uttaksplugger i armaturkretsløp med DALI forkobling og nødsett (emg).
KY-S 46-DALI-B-3m (1m) Lakkert 3183298 3183552
■ Prinsippskjema for tilkoblingskrets finnes på side 34.
Ledermodell: C11
(Merk: Nøytral leder for armatur og nødsett er separat)
Se tabell 10 på side 15 for uttaksplugger og
(hus)
Strøm Definisjon (*) Type 3 m 1 m Beskrivelse
25 A
40 A
KY-S 26-DALI-B-3m (1m) Lakkert 3183285 3183539
KY-S 26-DALI-3m (1m) Ubehandlet 3182944 3183168 Brukes som trefasede fordeling sammen med DALI enfaset uttaksplugg i armaturkrets med DALI forkobling.
KY-S 46-DALI-3m (1m) Ubehandlet 3182983 3183207
KY-S 46-DALI-B-3m (1m) Lakkert 3183329 3183583
■ Prinsippskjema for tilkoblingskrets finnes på side 37.
Se tabell 11 på side 15 for uttaksplugger og
■ (*) Definisjoner av samleskinne er gitt for 3 m standardlengder; husk uttrykket i parentes for 1 m standardlengder.
■ KY-S strømskinne “DALI”-versjon produseres ikke i 63A. Ved behov, ta kontakt med oss.
■ Ved standardproduksjon er samleskinnehuset laget av pre-galvanisert stålplate. Det kan også leveres malt i RAL 7038 som tilvalg.
E-LINE KY-S KY-S
Samleskinnetilkoblingsplugg – utvalgstabeller

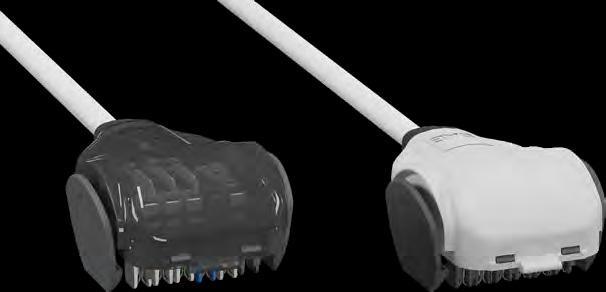

Fargekoder i plugger
Generelle beskrivelser:
• Tverrsnittet på kabelen som leveres med BL-10 A enkle plugger er 0,75mm², typen er 052XZ1-F eller H05VV-F, og lengden er 75cm.
• Tverrsnittet på kabelen som leveres med B-16 A enkle plugger er 1,5mm², typen er 052XZ1-F eller H05VV-F, og lengden er 75cm.
• For FS-16 A sikringsplugger (sylindrisk), er sikringsholderen 5x20 mm og selve sikringen følger ikke med. Sikringen kan bestilles separat ved behov.

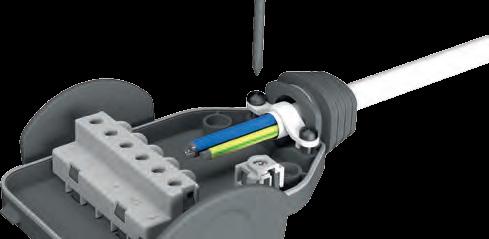

• Pluggene med K-16 A terminaler passer for kabler med tverrsnitt 1,5 - 2,5mm².
OBS:
(*) Kompatibiliteten mellom valgt samleskinne og tilkoblingsplugger sikres med “adresseringspinner”. Dersom den valgte pluggen ikke passer i samleskinnenes åpninger, ikke klipp av pinnene.
KY-S Samleskinnetilkoblingsplugger: Tabell-01
Strømkontakt
(Plugg) L/N/PE
Leder modell Adresseringstype
Antall ledere
TILKOBLINGSPLUGG
Beskrivelse Strøm Kabel Tverrsnitt (mm²) Type Lengde (m)
(BL) Enkel - Normal H05VV-F
(BL) Enkel - HF 10 A 3x0,75 052XZ1-F 0,75
(B) Enkel - HF 16 A 3x1,5 052XZ1-F
(B) Enkel - Normal H05VV-F
(FS) Patron (Sylinder) Sikring 16 A Uten kabel
(K) med klips 16 A Uten kabel
KY-S samleskinne tilkoblingsplugger: Tabell-02
Strømkontakt (Plugg) L/N/CPE
Antall ledere
TILKOBLINGSPLUGG Kabel
Beskrivelse Strøm Tverrsnitt Dimensjon (mm²) Type Lengde (m)
(B) Enkel - HF 16 A 3x1,5 052XZ1-F 0,75
(B) Enkel - Normal H05VV-F
(FS) Patron (Sylinder) Sikring 16 A Uten kabel
(K) med klips 16 A Uten kabel
E-LINE KY-S KY-S - DALI
KY-S Samleskinne Uttakskontakter: Tabell-03
Kraftuttak
(Plugg) L1/L2/L3/N/PE
Bestill Art.nr.
3196717 3196545 3196558 3179159
(Stikk) L3/N/PE
Bestill Art.nr.
3179155 3194589 3177342 3196716 3196557 3179158
Bestill Art.nr.
3179154 3194588 3177341 3196715 3196556 3179157 (Stikk) L2/N/PE
(Stikk) L1/N/PE
Bestill Art.nr.
3179153 3194587 3177340 3196714 3196555 3179156
Kabeltverrsnitt i parentes benyttes på uttaksplugger merket (*)
KY-S Samleskinne Uttakskontakter: Tabell-04 Strømkontakt Nødstrøm (Emg.)
Kontakter (Plugg) L/N/LEMG/NEMG/PE (Plugg) L/N/PE
Lederoppsett
Adresse-type Antall ledere
TILKOBLINGSSTIKK
Beskrivelse Strømstyrke
Kabeltverrsnitt (mm²) Type lengde (m) (BL) Enkel - HF (BL) Enkel - Normal (B) Enkel - HF (B) Enkel - Normal (FS) Patron (Sylindrisk) Sikring (K) Med klips
10 A 3x0,75 052XZ1-F 0,75 H05VV-F
16 A 3x1,5 (5x1,5) 052XZ1-F H05VV-F
16 A Uten kabel
16 A Uten kabel
Lederoppsett Adresse-type Antall ledere
C4 P1 4
TILKOBLINGSSTIKK
(BL) Enkel - HF (BL) Enkel - Normal (B) Enkel - HF (B) Enkel - Normal (FS) Sikring (sylinderformet) Sig. (K) Med klips
Kabeltverrsnitt i parentes benyttes på uttaksplugger merket (*)
KY-S busbar tilkoblingsplugger: Tabell-05
Strømplugger (med ren beskyttelsesleder – ren jord) (Plugg) (Plugg) (Plugg) (Plugg) L1/L2/L3/N/CPE L3/N/CPE L2/N/CPE L1/N/CPE
Bestill Kode
3196722 (* 3196550 (* 3196563 3196575
Bestill Kode 3196721 3196549 3196562 3196574 )
Bestill Kode 3196720 3196548 3196561 3196573
Bestill Kode
Kabeltverrsnitt i parentes benyttes for tilkoblingsplugger merket (*)
KY-S busbar tilkoblingsplugger: Tabell-06
Strømplugger
Beskrivelse Strøm Kabel Tverrsnitt (mm²) Type Lengde (m)
(BL) Enkel - HF
(BL) Enkel - Normal(B) Enkel - HF 16 A 3x1,5 (5x1,5) 052XZ1-F
(B) Enkel - Normal
(FS) Patron (Sylinderformet) Sikring 16 A Uten kabel (K) Med klips 16 A Uten kabel
Strømplugger levert med nødsett (felles nøytral) (Plugg)
(FS) Patron (Sylindrisk) Sikring 16 A Uten kabel (K) Med klips 16 A Uten kabel
Kabeltverrsnitt i parentes benyttes for tilkoblingsplugger merket (*)
KY-S stikk for samleskinne: Tabell-07
Nødsett – medfølgende strømplugger (Plugg)
L3/N/LEMG/NEMG/ PE (Plugg) L2/N/LEMG/NEMG/ PE (Plugg) L1/N/LEMG/NEMG/ PE
Bestill Kode
3196713 (*) 3196544 3177345 ( ) 3196729
3196570
3196582 * (*) (*)
Bestill Kode
3196712 3196543 3177344 3196728 3196569 3196581 (*) (*) (*) (*)
Bestill Kode
3196711 (*) 3196542 (*) 3177343 (*) 3196727 (*)
3196568
3196580
Strømplugger (Plugg) L2/N/PE (Plugg) L3/N/PE
Bestill Kode 3179155 3194589 3177342 3196716
3196557 3179158
Kabeltverrsnitt i parentes brukes på uttaksplugger merket (*)
Bestill Kode
3179154 3194588 3177341 3196715
3196556
3179157
(Plugg) L1/N/PE
Bestill Kode
3179153 3194587 3177340 3196714
3196555
3179156
AVGRENSNINGSSTIKK
Leder-modell Adresseringsmåte
Antall ledere
Beskrivelse Strømstyrke Tverrsnitt Seksjon (mm²)
(m) (BL) Enkel - HF 10 A 3x0,75 (5x0,75)
0,75 (BL) Enkel - Normal H05VV-F (B) Enkel - HF 16 A 3x1,5 (5x1,5) 052XZ1-F (B) Enkel - Normal H05VV-F
(FS) Patron (Sylinderformet) Sikring 16 A Uten kabel (K) Med klips 16 A Uten kabel
Enkel plugg / Enkel plugg med klips (*)/P1
Sikringplugg (Sylindrisk) (*)/P1
(*) Terminal- og sikringsplugger (sylindrisk) leveres uten kabel.
E-LINE KY-S KY-S – DALI Busbar Uttaksplugg
– Utvalgstabeller
Fargekoder i plugger
Generelle beskrivelser:
• Kabelen som følger med BL-10 A enkle plugger har tverrsnitt 0,75mm², type 052XZ1-F eller H05VV-F, og lengde 75 cm.
• Kabelen til B-16 A enkle plugger har tverrsnitt 1,5mm², type 052XZ1-F eller H05VV-F, og lengde 75 cm.
• For FS-16 A plugger med patronsikring (sylindrisk) er sikringsholderen 5x20 mm, men sikringspatronen følger ikke med. Denne må bestilles separat ved behov.
• K-16 A terminalplugger er tilpasset kabler med tverrsnitt fra 1,5 til 2,5mm².
KY-S DALI skinneuttak-plugger:
Tabell-08
DALI + Strømplugg (Plugg)
D1/D2/L/N/PE
Bestill Kode 3196734 3196589 3196740 3196595 3196601 3196607
Beskrivelse
(BL) Enkel - HF (BL) Enkel -
Normal (B) Enkel - HF (B) Enkel
- Normal (FS) Patron (Sylinder) Sikring (K) Med klemmer
KY-S DALI skinneuttak-plugger: Tabell-09
(Nødl.)
DALI + Nøddrift Plugg (Plugg) (Plugg)
DALI + Strøm
D1/D2/L/N/LEMG/PE D1/D2/L/N/PE
Bestill Kode
3196736
3196591
3196742 3196597 3196603 3196609
Bestill Kode
3196734 3196589 3196740
3196595
3196601
3196607
Lederoppsett Adressetype Antall ledere D1 D2 L N
Beskrivelse
(BL) Enkel - HF (BL) Enkel -
Normal (B) Enkel - HF (B) Enkel - Normal (FS) Patron (Sylinder) Sikring (K) Med klemmer
Lederoppsett Adressetype Antall ledere
C8 P3 4
UTTAKSPLUGG
Strøm-tverrsnitt kabel (mm²) Type Lengde (m)
kabel
UTTAKSPLUGG
Kabeltverrsnitt oppgitt i parentes brukes for uttaksplugger merket (*).
E-LINE KY-S KY-S - DALI Samleskinne
Uttaksvalg Tabeller
KY-S DALI-samleskinne uttak: Tabell-10
DALI +Nødstrøm (Emg.) Kit med strømuttak
(Plugg)
D1/D2/L/N/ LEMG/NEMG/PE
Bestill Kode
3196735 (*) 3196590 (*) 3196741 (*) 3196596 (*) 3196602 3196608
DALI + Strømplugg
(Plugg)
D1/D2/L/N/PE
Bestill Kode
3196734 3196589 3196740 3196595 3196601 3196607
Kabeltverrsnitt i parentes brukes på uttak merket (*)
KY-S DALI-samleskinne uttak: Tabell-11
DALI + Strømuttak (Plugg)
Lederoppsett Adresse-type
Antall ledere
AVGRENSINGSPLUGG
C10 P3 6
Beskrivelse Strømstyrke Kabel Tverrsnitt (mm²) Type Lengde (m)
(BL) Enkel - HF
10 A 5x0,75 (7x0,75) 052XZ1-F 0,75 (BL) Enkel - Normal H05VV-F (B) Enkel - HF
16 A 5x1,5 (7x1,5) 052XZ1-F (B) Enkel - Normal H05VV-F (FS) Patron (Sylinder) Sikring
16 A Uten kabel
16 A Uten kabel (K) Med klemmer
D1/D2/L2/N/PE (Plugg)
D1/D2/L3/N/PE (Plugg) D1/D2/L1/N/PE
Bestill Kode
Bestill Kode
Bestill Kode
3196598 3196604 3196610
AVGRENSINGSPLUGG
Beskrivelse Strømstyrke, tverrsnitt, kabel (mm²) Type Lengde (m)
(BL) Enkel - HF (BL) EnkelNormal (B) Enkel - HF (B) Enkel - Normal (FS) Patron (Sylinder) Sikring (K) Med klemmer
10 A 5x0,75 052XZ1-F 0,75 H05VV-F
16 A 5x1,5 052XZ1-F H05VV-F
16 A Uten kabel 16 A Uten kabel
E-LINE KY-S KY-S Busbar Tap-Off Box
Utvalgstabeller
Fargebetegnelser i tilkoblingsbokser
Generelle beskrivelser:
• I FS-32 A patron (sylindrisk) sikringsbokser er sokkelen 10x38 mm, og sikringen følger ikke med. Bestilles separat ved behov.
• Tomme bokser for (MCB)-S tom 32 A automatsikring leveres med “DIN-skinne”, men automatsikring må kjøpes separat.
OBS:
(*) Kompatibilitet mellom valgt samleskinne og tilkoblingsboks sikres med «adresseringspinner». Passer ikke boksen i samleskinnens uttak, skal pinnene ikke kuttes.
KY-S Samleskinne Uttaksbokser: Tabell-01
Strømuttaksbokser
Strøm
KY-S Samleskinne Uttaksbokser: Tabell-02
Strømuttaksbokser
Strøm
(S) For MCB (tom) uten kabel -(FS) Patron (sylindrisk) sikring uten
Leder
E-LINE KY-S KY-S Samleskinnesystem
Uttakskasse - Utvalgstabeller
KY-S Samleskinne Uttaksbokser: Tabell-03
UTTAKSKASSER
Strøm Tverrsnitt Seksjon (mm²)
Tilkoplingspunkt (mm²)
KY-S Samleskinne Uttaksbokser: Tabell-04
Nødsett levert med kraftuttaksbokser
L/N/LEMG/NEMG/PE
Kraftuttaksbokser
L/N/PE
L/N/LEMG/NEMG/PE
L/N/PE
UTTAKSKASSER
Strøm Tverrsnitt Seksjon (mm²)
Tilkoplingspunkt (mm²) Sikringsholder
(S) Passer for MCB (tom)
32 A Uten kabel -(FS) Sylindrisk sikring
DIN-SKINNE
32 A Uten kabel 2,5-4 10x38mm
E-LINE KY-S KY-S Busbar Tap-Off Box
L1/L2/L3/N/CPE
Strømuttaksbokser
L3/N/CPE
Strømuttak Bokser til MCB
(Tom)
Patron (sylindrisk) sikring
Strømuttaksbokser
L1/L2/L3/N/CPE
Lederoppsett
Adresse-type Antall ledere
L3/N/CPE
Kode
Kode
L2/N/CPE
Kode
UTTAKSBOKSER
Strøm Tverrsnitt
Seksjon (mm²) Tilkobling (mm²) Sokkel for sikring
(S) Egnet for MCB (tom) uten kabel -(FS) Patron (sylindrisk) sikring uten kabel 2,5-4
(FS) Patron (sylindrisk) sikret
(S) Egnet for MCB (tom)
(*1) I FS-32 A patron (sylindrisk) sikringsbokser er sikringsholderen 10x38 mm, men patronen følger ikke med. Må bestilles separat etter behov.
(*2) I tomme bokser tilpasset (MCB)-S, tom 32 A MCB, medfølger “DIN-skinne”, men MCB er ikke inkludert og må skaffes separat ved behov.
Samleskinne-uttaksbokser
KY-S Samleskinne-uttaksbokser: Tabell-06/1
Normal og nød (Emg) sett - leverte strømuttaksbokser (Felles nøytral)
L2/N/PEL3/N/PEL1/L2/L3/N/PE
(Uten innmat)
Strømuttaksboks Bokser tilpasset MCB
Tomt nødaggregat (Emg) Levert strømuttaksboks Bokser (Felles nøytral) egnet for MCB
UTTAKSBOKSER
Strøm Tverrsnitt Sektor (mm²) Sikringsbase (S) Passer for MCB (Uten innmat)
32 A Uten kabel DIN-SKINNE
KY-S samleskinne tappbokser: Tabell-06/2
Normale og nødsett leverte strømtappbokser (felles nøytral)
Uttaksbokser Strøm Tverrsnitt Seksjon (mm²) Sikringsbase
E-LINE KY-S KY-S Samleskinnesystem
L1/L2/L3/N/L
UTTAKSKASSER
Strøm Tverrsnitt Seksjon (mm²) Sikringsbase (S) Passer for MCB (Tom)
A Uten kabel DIN-SKINNE
UTTAKSKASSER
E-LINE KY-S
Tabell for valg av hovedmatingsmodul (B1)
KY-S-DALI Busbar
samleskinne
samleskinne
KY-S-DALI Busbar
E-LINE KY-S
Valgtabell for endemater modul (B2)
samleskinne
Busbar
samleskinne
Busbar
samleskinne
■ KY-S samleskinne “DALI”-versjoner produseres ikke i 63A. Ta kontakt med oss ved behov. ■ Alle mål er oppgitt i “mm”.
Samleskinne
E-LINE KY-S
Tabell for valg av fleksibel bend (FD) modul
(*) 63A
(**) 25A - 40A
Strømskinne
KY-S-DALI Strømskinne
Strømskinne
KY-S-DALI Strømskinne
Strømskinne
(*) Fleksibel bend for 63A KY-S og KY-S-DALI strømskinne.
(**) Fleksibel bend for 25A-40A KY-S og KY-S-DALI strømskinne.
■ Alle mål er oppgitt i “mm”.
Strømskinne
Strømstyrke (A)
Ubehandlet Malte
E-LINE KY-S
Samleskinner og monteringsbeslag
U-oppheng (KY-S)
Oppheng for armatur
Beskrivelse Bestillingskode
U-oppheng - Ubehandlet (KY-S) 3141733
U-oppheng - Lakkert (KY-S) 3241417
Alle mål er oppgitt i «mm».
E-LINE KY-S
Samlestang og monteringsbeslag
Universalt monteringsbeslag (KY-S)
OBS! Ved lange KY-S samleskinnelinjer bør det brukes stive støtter med maksimalt 25 meters mellomrom for å unngå sideveis vibrasjoner og svigning.
OBS! Montering av linjen må aldri utføres med flat side vendt nedover.
E-LINE KY-S
Samleskinne- og montasjebraketter
Multifunksjonell oppheng (KY-S)
Beskrivelse Bestillingskode
Multifunksjonell brakett (KY-S) – Ubehandlet 3241413
Multifunksjonell brakett (KY-S) – Lakkert 3241419
■ Alle mål er oppgitt i «mm».
E-LINE KY-S
Integrert kassett sikret Tap-Off-plugg med Schuko stikkontaktadapter (240V, L/N/PE, 1x16A stikkontakt inkludert)
KY 16A-FS Strømplugg - L1- P1
KY 16A-FS Strømplugg - L2- P1
KY 16A-FS Strømplugg - L3- P1
(*) Med Tap-Off-plugg: 20x5 mm og 15A sylindriske sikringspatroner er inkludert.
Schuko stikkontaktadapter (inkludert stikkontakt)
■ Tap-Off-plugg følger ikke med adapteren og må bestilles separat om nødvendig.
KY-S kabelklips
Beskrivelse
kabelklips
■ Alle mål er oppgitt i «mm».
E-LINE KY-S
Beskyttelses- og endelokk
Merk: Husk å bruke endelokkene i plast ved montering.
Den svarte beskyttelsen er montert på samleskinnen og skal fjernes og kastes før montering.
De grå endelokkene følger med på materne og tas av før montering for å brukes som endelokk.
Merk: Det er ikke behov for annen montering som bolttrekking eller bruk av verktøy.
Montering av samleskinne-kobling 1 1
Fjern og kast beskyttelsesplastikken på endene av samleskinnen.
3
Skyv de to samleskinnene raskt sammen slik at de låses som vist i figur 2.
Enkel montering av tap-off plugg
Skyv den ene enden av samleskinnen inn i skjøtemodulen på den andre siden.
4
Sjekk at du hører et klikk for å bekrefte at tilkoblingen er korrekt.
Merk: Enkle plugger leveres med kabel ferdig montert, klar til bruk.
1
Åpne dekselet for plug-in-åpningen på samleskinnen. Monter tap-off pluggen i retningen som vist på illustrasjonen. Flikene på kanten av pluggen skal festes til strømuttaksvinduene på selve samleskinnen i en skrå vinkel. Tap-off pluggen skal være parallell med samleskinnen.
2
Fjærdelene på kanten av tap-off pluggen skal trykkes inn mot samleskinnen til de er helt på plass.
(Obs: Sørg for at pluggen festes ordentlig til samleskinnen.)
E-LINE KY-S
Vend pluggen som skal brukes opp ned og fjern de to skruene nederst.
Tre kabelen gjennom kabelgjennomføringen som gir IP-beskyttelse til pluggen, og stram begge skruene godt etter at kabelklemmen er plassert riktig.
Sett på plugglokket igjen, vend pluggen opp ned og fest de to skruene på baksiden.
7
Tap-off-pluggen skal monteres i retningen som vist på illustrasjonen. Flikene på kanten av pluggen må festes til strømuttakene på samleskinnen med en riktig vinkel. Pluggen skal være parallell med samleskinnen.
Ta av plugglokket slik det vises på bildet. Fjern kabelklemmen ved å skru ut de to skruene.
(Med klips) (Patron «Sylinder»-sikring
Koble den gul/grønne beskyttelseslederen til jordingsklemmen (PE), den blå nøytrallederen til nøytralklemmen (N), og fasekablene til de tilsvarende faseklemmene (L1, L2, L3). (Obs: Sørg for at klemmeskruene er strammet tilstrekkelig.)
Åpne dekselet over det lukkede plug-in åpningen på samleskinnen.
Fjærdelene på kanten av tap-off-pluggen skal monteres ved å presse dem mot samleskinnen til de sitter helt.
(Obs: Sjekk at pluggen er ordentlig festet til samleskinnen.)
E-LINE KY-S
Installasjon av tap-off-boks for miniautomat (MCB)
Merk: Miniautomat (MCB) følger ikke med produktet og boksen leveres som tom DIN-skinneboks. MCB må bestilles separat.
Snu boksen opp ned og fjern de to skruene nederst.
Åpne lokket på boksen slik det vises i illustrasjonen og ta det ut.
Tre kabelen gjennom kabelgjennomføringen som gir IP-beskyttelse til boksen. Monter miniautomaten (MCB) på DIN-skinnen i boksen, og sørg for at den ikke overstiger 32A. (MCB skal stå i «av»-stilling.)
Sett på plugglokket igjen, snu pluggen opp ned og fest de to skruene på baksiden.
Fjærdelene på kantene av tap-off boksen skal presses mot samleskinnen til de sitter helt fast.
(Obs: Sørg for at tap-off boksen er ordentlig festet til samleskinnen.) 3
Koble den gule beskyttelseslederen til jordingsklemmen (PE), den blå nøytrallederen til nøytralklemmen (N), og de øvrige lederne til riktig fase (L1, L2, L3). Koble eksisterende kabelender fra kontaktpunktene til inngangsklemmene på MCB på samme måte. Fullfør monteringen ved å stramme kabelgjennomføringen godt. (Obs!: Sørg for at terminalskruene er ordentlig strammet.)
Åpne den lukkede plug-in åpningen på samleskinnen. Retningen for innsetting av boksen skal være som vist på illustrasjonen. Flikene på kanten av tap-off boksen skal monteres i strømutgangsvinduene på selve samleskinnen med en skrå vinkel. Tap-off boksen skal plasseres parallelt med samleskinnen.
Sett den automatiske sikringen (MCB) i “ON”-posisjon og lukk det gjennomsiktige dekselet.
E-LINE KY-S
Installasjon av Tap-Off-boks med patron (sylindrisk) sikring
Merk: I bokser med patron (sylindrisk) sikring følger det med en 10x30 mm sikringsholder, men selve sikringspatronen er ikke inkludert. Den sylindriske sikringspatronen må bestilles separat.
Vend boksen som skal brukes opp ned og fjern de to skruene nederst.
Før kabelen gjennom kabelgjennomføringen som gir IP-beskyttelse til boksen. Monter sylinderformede sikringer opptil maks 32A på 10x38 mm sikringsholdere.
Sett på lokket igjen, snu boksen opp ned og fest de to skruene på baksiden.
7
Tap-off-boksen skal monteres i retningen som vist på tegningen. Festene på kanten av tap-off-boksen skal settes inn i strømutgangene på samleskinnen i en vinkel. Boksen må plasseres parallelt med samleskinnen.
Åpne dekselet på boksen slik det vises på illustrasjonen, og ta det ut.
Koble den gule beskyttelseslederen til jord (PE), den blå nøytrallederen til nøytral (N), og de andre kablene til riktig fase (L1, L2, L3). Fullfør ved å etterstramme kabelgjennomføringen godt. (Obs: Pass på at skrueforbindelsene i terminalene er godt tilstrammet.)
Åpne dekselet for pluggåpningen på samleskinnesystemet.
8
Fjærdelene på kantene av tap-off-boksen skal trykkes inn mot samleskinnen til de sitter helt fast.
(Merk: Pass på at tap-off-boksen er riktig festet til samleskinnen.)
Vedlikeholdsfri
Det holder å holde produktet rent for å sikre lang levetid.
Rask installasjon
Opptil fire ganger raskere og enklere enn tradisjonelle kabelkanaler.
Plug-in / Plug & Play
Armaturet kan kobles til og fra via stikkontakten selv når den er påslått.
Modulært design
Enkel oppheng
Kan monteres enkelt med et bredt utvalg av opphengstilbehør.
Brannsikker
Gir økt fleksibilitet
Mulig å demontere og bruke om igjen flere ganger.
Strømuttak kan plasseres for hver meter.
Metallkapslingen hindrer spredning av brann. Den halogenfrie konstruksjonen sørger for ikke frigjøres giftige gasser.
Lang levetid
Takket være robust metallkapsling og solide kontaktpunkter, kan den brukes i mange år.
E-LINE KY-S
KY-S Samleskinne (5 ledere/L1-L2-L3-N-Lemg-Pe ) Prinsippskjema Kapsling Koblingsdiagram (Felles nøytral) Med jordfeilbryter (RCD)
OBS! Dersom det finnes en jordfeilbryter (RCD) i kretsen!...
VIKTIGE MERKNADER: (*1) : Ved bruk av felles nøytral-samleskinne, og hvis jordfeilbryter (RCD) skal benyttes i kretsen, må hver linjes miniatyrbryter (MCB) monteres etter RCD-en, slik det er vist i figuren.
(*2) : Referansespenningen til nødstilførselskittet (LEMG) skal ikke kobles om. (*3) : For valg av “MCB”og “RCD”-type samt strømog spenningsverdier, skal utvalgskriteriene i IEC 60364-4-43 følges. (*4) : Kabeltverrsnitt er gitt som eksempler. Følg utvalgskriteriene i IEC 60364
Strømuttak (L1-N-L
Strømuttak (L1-N-PE)
-PE) skal legges til grunn. (*5) : I kretser der jordfeilbryter (RCD) benyttes, for armaturer med nød
(L2-N-PE) Strømuttak (L2-N-L EMG -PE)
(L3-N-PE)
E-LINE KY-S
KY-S-DALI Samleskinne (6 ledere/D1-D2-L-N-Lemg-N -Pe ) Prinsipp emg
Kapsling Tilkoblingsskjema
(S) DALI-plugg Data+Strøm+NØD ( D1-D2-L-N-L NØD -N NØD -PE )
KLEMMER FOR ARMATURER
(S) DALI-plugg Data+Strøm (D1-D2-L-N-PE)
2x2,5mm² (*1) 3x4mm² (*2) 2x1,5mm² (*3)
VIKTIGE MERKNADER:
(*1) : Nødkittets strømforsyning (referansespenning) krets (LEMG) skal ikke være bryterstyrt.
(*2) : Eksempler på kabeltverrsnitt er oppgitt. Kabelvalg skal baseres på kriteriene definert i IEC 60364-4-43.
(*3) : Kabler for DALI-signaler skal velges etter anbefaling fra den aktuelle automasjonsleverandøren.
(*4) : Der hvor jordfeilbryter (RCD) benyttes, må nødkit og armatur tilkobles samme fase.
BELYSNINGSSTYRING
KY-S-DALI Samleskinne (5 ledere/D1-D2-L-N-Lemg-Pe ) Prinsippskjemakapsling Koblingsskjema (Felles nøytral) Med jordfeilbryter (RCD)
OBS! Dersom det finnes en jordfeilbryter (RCD) i kretsen!..
VIKTIGE MERKNADER: (*1) : Nødkittets strømforsyning (referansespenning) krets (LEMG) må ikke brytes. Skal det brukes en jordfeilbryter (RCD) i tavlen, må denne forsyningen tas etter “RCD”-utgangen. (*2) : Eksempler på tverrsnitt for forsyningskabler er oppgitt. Kabelvalg skal følge kriteriene definert i IEC 60364-4-43. (*3) : Kabler som fører DALI-signal bør velges i henhold til anbefalingene fra relevant automasjonsleverandør. (*4) : I kretser hvor jordfeilbryter (RCD) benyttes, for armaturer med Nødkitt, må både kitt og armaturforsyning være på samme fase.
(S) DALI-plugg Data+Strøm+EMG (D1-D2-L-N-L EMG -PE)
(S) DALI-plugg Data+Strøm (D1-D2-L-N-PE)
Kabelmodell Adresse-type Antall ledere
/ 5 ledere
E-LINE KY-S
KY-S-DALI samleskinne (4 ledere / D1-D2-L-N-PEkapsling) Prinsippskjema tilkoblingskrets
P3 4 Lederoppsett
Adressemetode Antall ledere
DALI-plugg Data+Strøm (D1-D2-L-N-PE)
/ 4 ledere
Lysarmaturer tilkoblingspunkter
3x4mm² (*1) 2x1,5mm² (*2)
VIKTIGE MERKNADER: (*1) : Tverrsnittene for forsyningskabelen er gitt som eksempler. Valg av kabel må følge kriteriene som er angitt i IEC 60364-4-43. (*2) : Kabler for DALI-signal bør velges etter anbefalinger fra aktuell leverandør av automasjonssystemet.
DALI Gateway Enfaset Strømforsyning
Lysstyring Tavle
E-LINE KY-S
KY-S-DALI Samleskinne (6 ledere / D1-D2-L1-L2-L3-N-PeHus) Prinsippkoblingsskjema
(S)
DALI-plugg Data + strøm (D1-D2-L3-N-PE)
(S)
DALI-plugg Data + strøm (D1-D2-L2-N-PE)
C11 P4 6
(S)
DALI-plugg Data + strøm (D1-D2-L1-N-PE)
/ 6
Tilkoblingsklemmer for armaturer
5x4mm² (*1) 2x1,5mm² (*2)
VIKTIGE MERKNADER: (*1) : Tilførselskabelens tverrsnitt er angitt som eksempler. Valg av kabel skal baseres på kravene definert i IEC 60364-4-43. (*2) : Kabler for DALI-signaler bør velges etter anbefaling fra det aktuelle automasjonsselskapet.
OBS! Ved armaturkrets uten nødsett benyttes trefase tilførsel og DALI som styring.
Belysningsstyring Tavle
E-LINE KY-S
E-LINE KY-S 25-40-63A PLUG-IN SAMLINGSKINNESYSTEM – PRODUKTOVERSIKT
1- KY-S samleskinnesystemet produseres etter internasjonal standard IEC 61439-6. Systemet har typetest-sertifikater fra internasjonale testlaboratorier for hver strømstyrke.
2- Nominell isolasjonsspenning for samleskinnesystemet er 690 V.
3- KY-S samleskinnesystemet leveres i fortinnet elektrolyttisk kobber med strømverdier på 25-40-63 A.
4- Lederne i KY-S samleskinnesystemet er fullstendig isolert med halogenfritt, flammehemmende plastmateriale. Tilkoblingspunktene for plug-in er avisolert for å gi kontaktflate.
5- KY-S samleskinnesystemet leveres i standardlengder på 3 m og 1 m, med henholdsvis 3 og 1 plug-in åpninger på én side. Flere åpninger kan leveres ved spesialbestilling. Det finnes også et tett, hengslet og halogenfritt beskyttelsesdeksel i flammehemmende plast som gir IP55-beskyttelse på plug-in åpningene.
6- KY-S samleskinnesystemet produseres med ulike funksjoner og antall ledere, opptil seks uavhengige ledere med uttak fra én side. Alternativer for antall ledere, faser og funksjonelle oppsett er som følger:
a) 2-leder konfigurasjon: L-N-PE (kapsling) (Adresse-type P1)
b) 3-leder konfigurasjon: L-N-CPE (Adresse type-P1)
c) 4-leder konfigurasjon: L1-L2-L3-N-PE (kapsling) (Adresse type-P1) L-N-LEMG-NEMG-PE (kapsling) (Adresse type-P2)
d) 5-leder konfigurasjon: L1-L2-L3-N-CPE (Adresse type-P1) L1-L2-L3-N-LEMG-PE (kapsling) (Adresse type-P2)
e) 6-leder konfigurasjon: L1-L2-L3-N-LEMG-NEMG-PE (kapsling) (Adresse type-P2)
7- Det finnes spesielle isolasjonsfester som er tilpasset kapslingens konstruksjon, slik at lederne kan monteres på pluggpunktene.
8- Koblingene i KY-S samleskinnesystemet har plug-in utforming. Kontaktflatene på lederne er forsølvet. Med dobbel fjær (klo-kontakt) hindres at koblingen løsner. Det benyttes ikke koblinger med terminaler som kan løsne. I tillegg kan dekslet for plug-in-koblingen, som forhindrer at koblingene bøyes eller forskyves, monteres enkelt uten skruer eller verktøy.
9- KY-S samleskinnekanal har beskyttelsesgrad IP 55 og tåler mekanisk slag i klasse IK07.
10- Kapslingen til KY-S samleskinnesystemet har en standard tykkelse på 0,50 mm og er laget av galvanisert stålplate. Etter ønske kan den også leveres pulverlakkert i RAL 7038 eller andre farger på galvanisert stål.
11- Kontaktflatene på uttaksplugger og bokser er sølvbelagte, og de er utformet slik at de presser lederne i samleskinnen fra begge sider. Den fjærbeskyttede kjevekontakten i stål hindrer at koblingen løsner.
12- KY-S samleskinnesystemet leveres med standard festebraketter og festedeler tilpasset det ytre designet, produsert av leverandøren. Festeelementene kan også bære en 50 mm kabelkanal samtidig, ved bruk av ekstra små deler. Tverrsnittene på fase- og nøytralledere produseres som følger:
• 2,5 mm² for 25A;
• 4,9 mm² for 40A;
• 8 mm² for 63A.
• PE (kapsling) fungerer som beskyttelsesleder, og tilsvarende kobbertverrsnitt er 7,60 mm².
• CPE (Clean Earth – ren beskyttelsesleder) er en separat og uavhengig leder med samme tverrsnitt som faselederne.
13- KY-S-DALI-modellen brukes i belysningsautomatisering med “DALI”-kommunikasjonsprotokoll, og gjør det mulig å styre DALI-ballaster samtidig som armaturene mates.
14- KY-S-DALI-modellen tilbyr følgende alternativer for lederantall, fase og funksjonsoppsett:
a) 4-leder konfigurasjon: D1-D2-L-N-PE (kapsling) (Adresse type-P3)
b) 5-leder konfigurasjon: D1-D2-L-N-LEMG-PE (kapsling) (Adresse type-P3)
c) 6-leder konfigurasjon: D1-D2-L-N-LEMG-NEMG-PE (kapsling) (Adresse type-P3)
d) 6-leder konfigurasjon: D1-D2-L1-L2-L3-N-PE (kapsling) (Adresse type-P4)
15- Farge på underdel, overdel og kabelgjennomføring samt fysisk adressering (kapslingsfaner) på uttaksplugger og bokser til KY-S samleskinne, Dali og nødkit produseres forskjellig for å forhindre feilbruk. Fargene gjør det enkelt å se hvilken fase strømmen kommer fra, styringsfunksjon samt type plugg og boks.
16- KY-S samleskinne kan henges opp med avstander på 1,5 m, 2 m eller 3 m, så lenge de tillatte belastningene ikke overskrides, uansett om opphenget skjer i ett eller flere punkter, inkludert skjøter. Oppheng for samleskinne, transport, sideveis vibrasjoner og seismiske forhold er spesialprodusert. Alle disse originale opphengene skal benyttes, tilpasset region, område, samleskinnens oppbygning og lengde.
CE SAMSVARSERKLÆRING
Produktgruppe E-Line KY-S samleskinne-systemer
Produsent
EAE Elektrik Asansor End. Inşaat San. ve Tic. A.S.
Akcaburgaz Mahallesi, 3114. Sokak, Nr:10, 34522
Esenyurt - Istanbul
Standard:
IEC 61439-6
Lavspennings koblings- og styreskap – Del 6: Samleskinnesystemer
CE-direktiv:
2014/35/EU «Lavspenningsdirektivet»
2014/30/EU «Direktivet om elektromagnetisk kompatibilitet (EMC)»
2011/65/EU «Begrensning av bruk av visse farlige stoffer (RoHS)»
Teknisk dokumentasjonsansvarlig:
EAE Elektrik Asansor End. Insaat San. ve Tic. A.S.
Produktene som er beskrevet nedenfor, oppfyller kravene i relevant EU-harmoniseringslovgivning. Samsvarserklæringen utstedes under produsentens ansvar.
Akcaburgaz Mahallesi, 3114. Sokak, Nr. 10, 34522 Esenyurt–Istanbul
Mustafa AKÇELİK
Dato 10.05.2024
Signatur, autorisert dokumentansvarlig
Elif Gamze KAYA OK Assisterende daglig leder
BÆREKRAFTIG FREMTID
Som en del av vårt mål om å fremme bærekraftig utvikling og grønn omstilling, er det en sentral styringsprioritet for EAE Elektrik å måle, vurdere og håndtere alle økonomiske, miljømessige og sosiale konsekvenser av våre bærekraftstiltak. Vi er nøye med å analysere, overvåke og styre økonomiske, miljømessige og sosiale påvirkninger og risikoer som oppstår gjennom hele verdikjeden, både nasjonalt og internasjonalt.
Samleskinne Systemer Kabelstige Systemer
«Vi samarbeider med alle våre interessenter for å utvikle elektriske teknologier som former fremtiden.»
Støtte Systemer
Skinnevogn Systemer Innredning Løsninger
Du kan besøke vår nettside om bærekraft på surdurulebilirlik.eae.com.tr
EAE Elektrik Hovedkontor
Akcaburgaz Mahallesi, 3114. gate, nr. 10 34522
Esenyurt - Istanbul - Tyrkia
Telefon: +90 (212) 866 20 00
Faks: +90 (212) 886 24 20
EAE DL 3 Fabrikk Strømskinne Gebze IV Istanbul Maskin- og Industripark Organisert område, 6. gate Nr. 6 41455 Demirciler Koyu Dilovasi - Kocaeli - Tyrkia
Telefon: +90 (262) 999 05 55 Faks: +90 (262) 502 05 69
