N O T A : Los siguientes proyectos fueron realizados durante la carrera de arquitectura, por lo tanto ningun proyecto fue realizado a obra. Solo estan hechos con fines ilustrativos para dar a conocer mi trabajo.

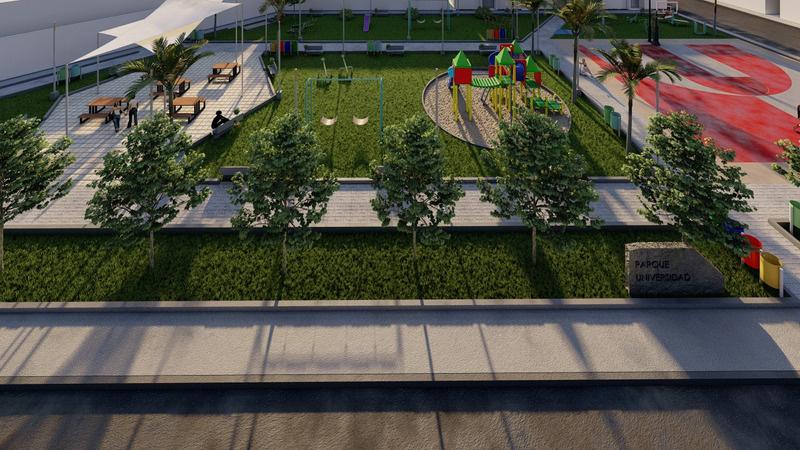

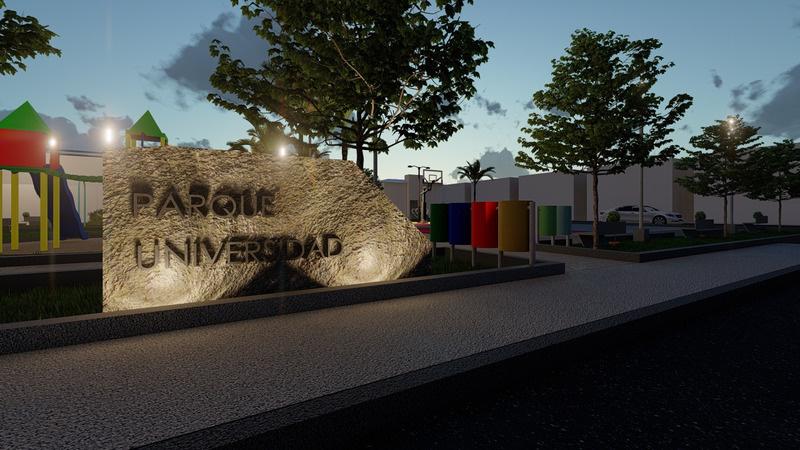

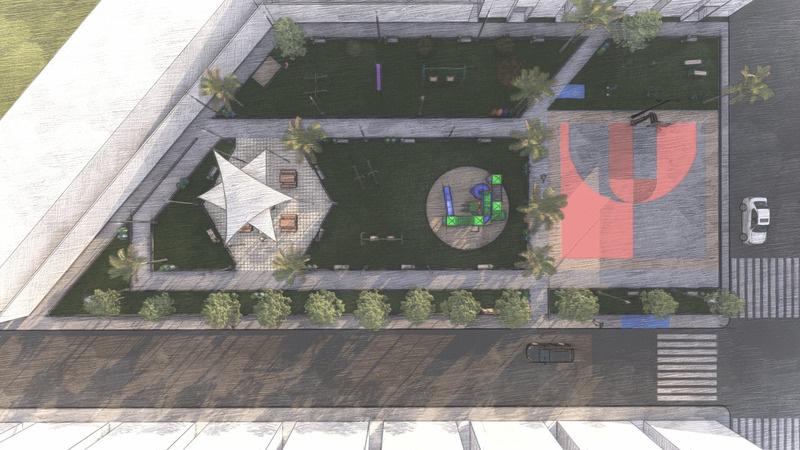

P A R Q U E U N I V E R S I D A D

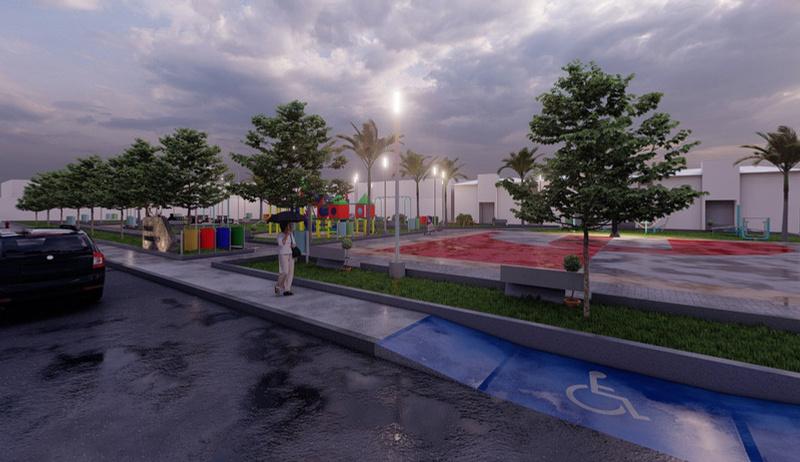

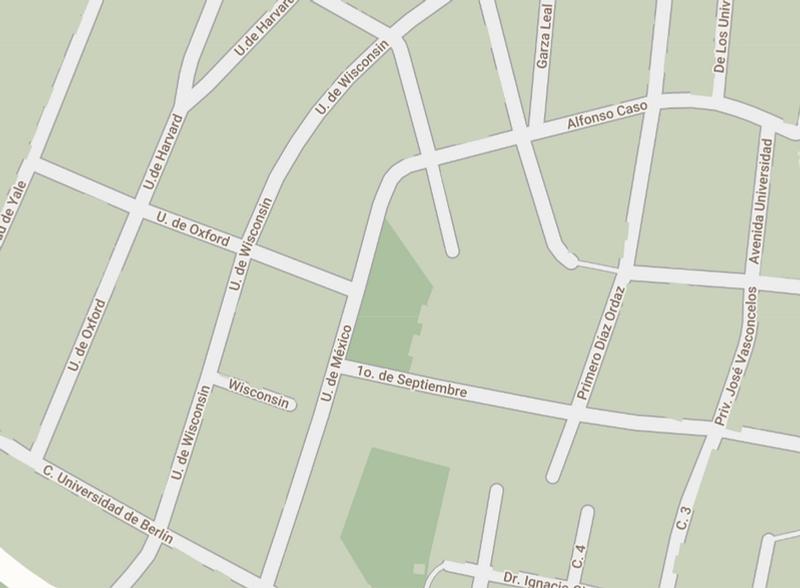

Ubicado entre calles de Universidad de México y 1ro de Septiembre, Colonia Universidad, en Tampico, Tamaulipas. Se desarrollo un diseño urbano de un parque; realizado con el fin de otorgar a los usuarios, un lugar de convivencia y tranquilidad, por medio del diseño de un parque con áreas para diferentes tipos de usuarios, como niños, adultos mayores y el público en general.

Previo al diseño, se analizó el contexto de terreno. Mediante este análisis, se identificaron los muebles existentes, la mayoría de los cuales se encontraban en mal estado. Además, como parte integral de este proceso, se realizaron encuestas a los habitantes de la colonia para obtener información valiosa sobre sus necesidades y preferencias.

Su diseño libre de barreras arquitectonicas, genera un paso de acceso libre por medio de la integración de andadores que permirte dirigirse hacia diferentes partes del parque, que a la vez funciona como una manera en que los usuarios puedan tomar largas caminatas o rotar como forma de ejercicio.

Como resultado, se han integrado espacios destinados a usuarios de todas las edades. Se incluye un área de juego diseñada especialmente para los niños, una zona de ejercicio adaptada para adultos mayores, y una plazoleta con mesas como espacio común.

Además, se propuso mantener la cancha de baloncesto, donde solo cambio el diseño.

Acceso Principal

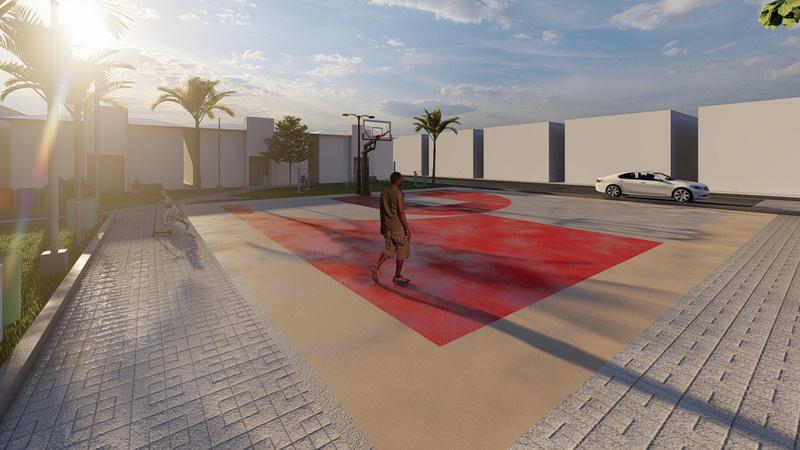

Cancha de Basketball

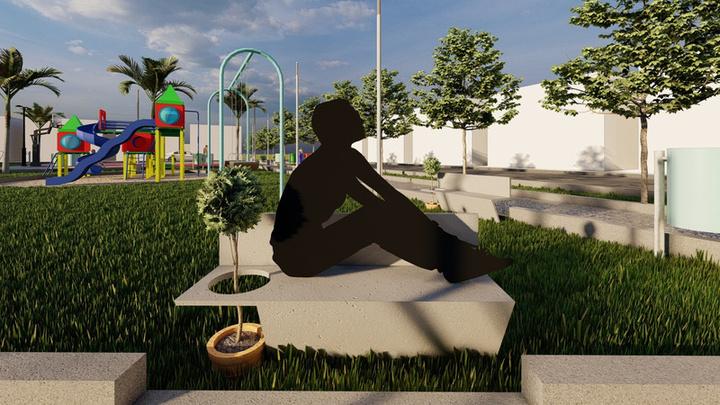

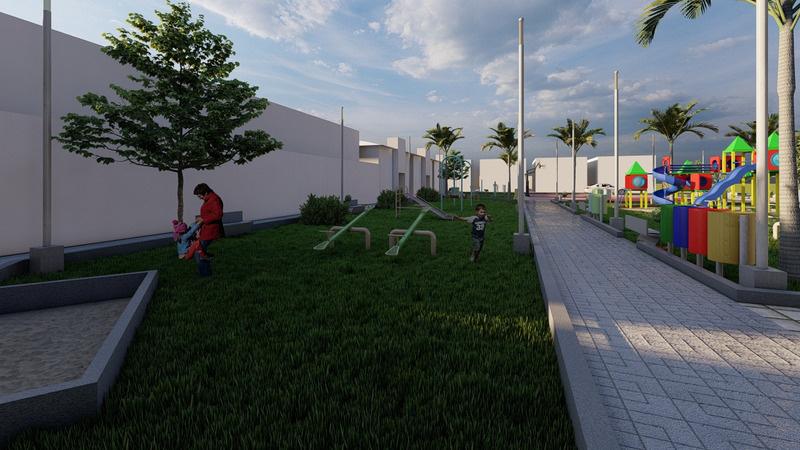

Área de Juegos

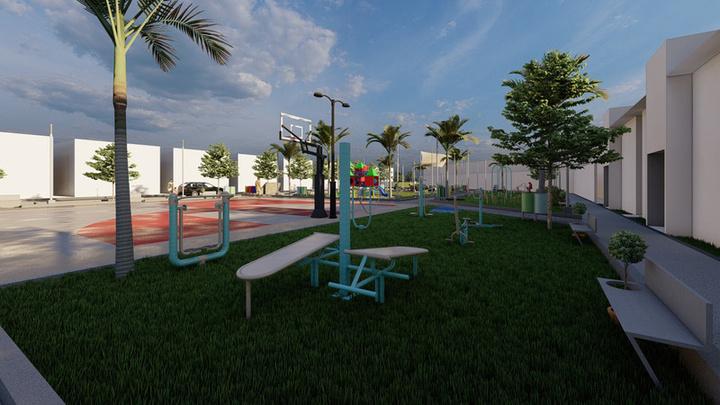

Área de Ejercicio

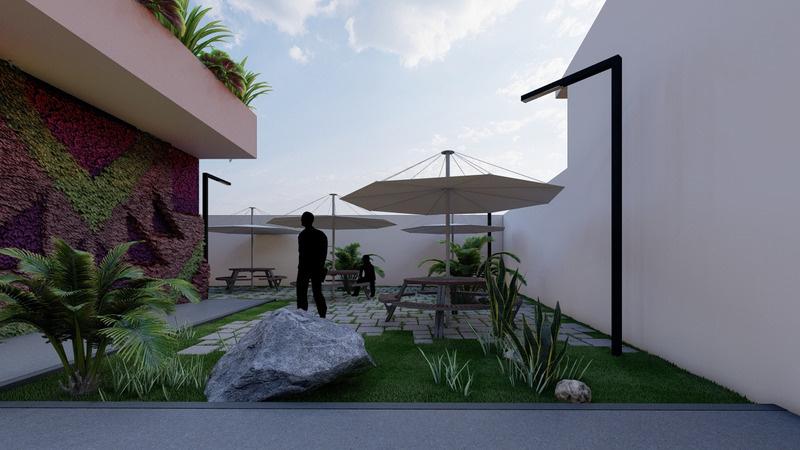

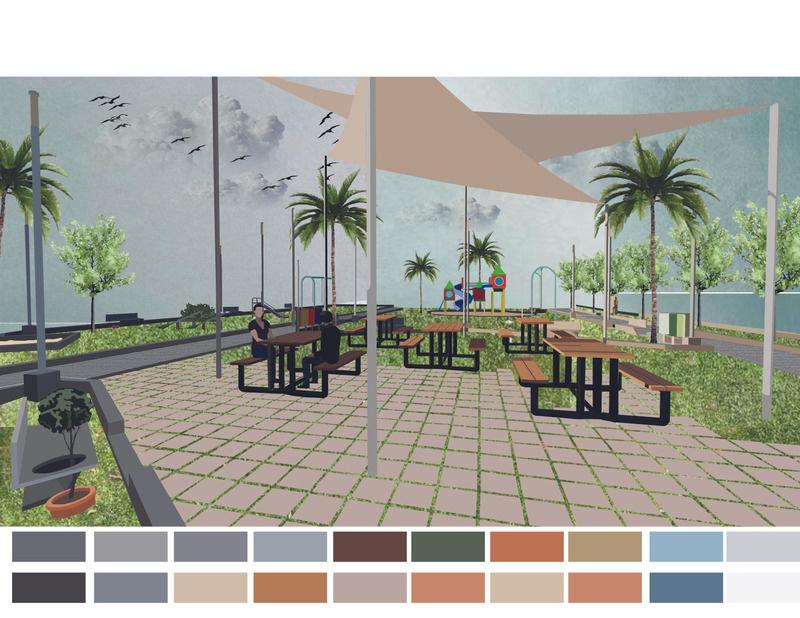

Área de Mesas (Plazoleta)

En cada espacio, se han incorporado zonas destinadas a la gestión de residuos, con el objetivo de mantener las áreas libres de desechos. Además, se resalta la importancia de las áreas verdes como elemento fundamental, contribuyendo así a la creación de un entorno agradable para los usuarios.

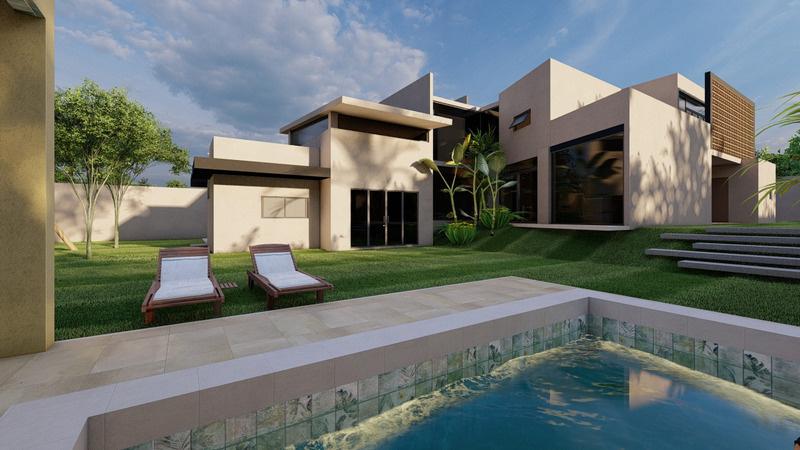

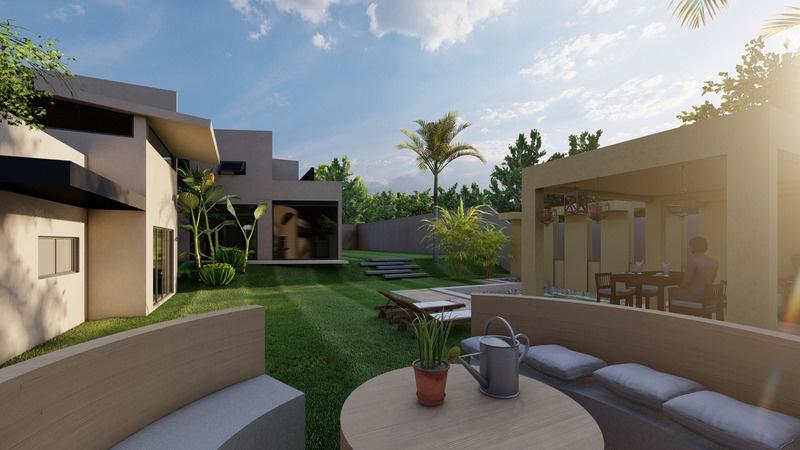

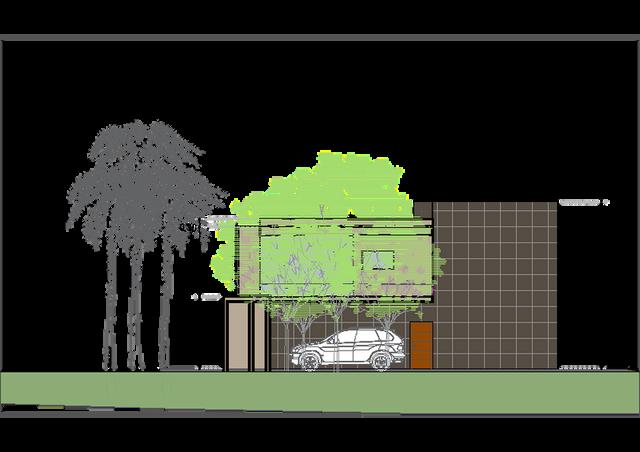

C A S A R E S I D E N C I A L

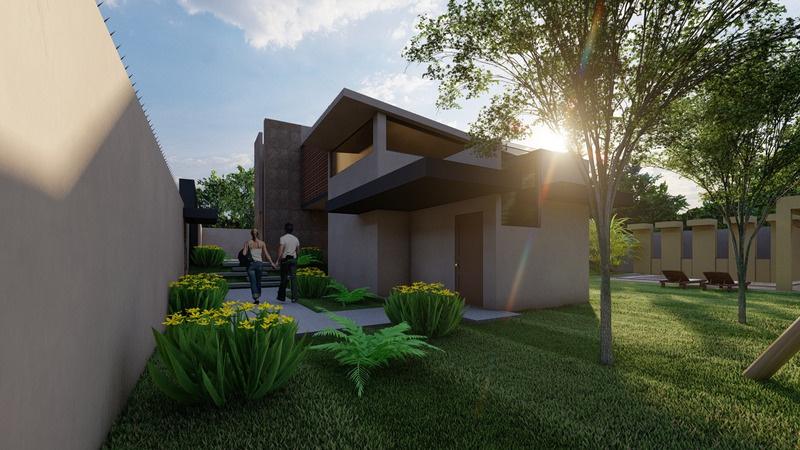

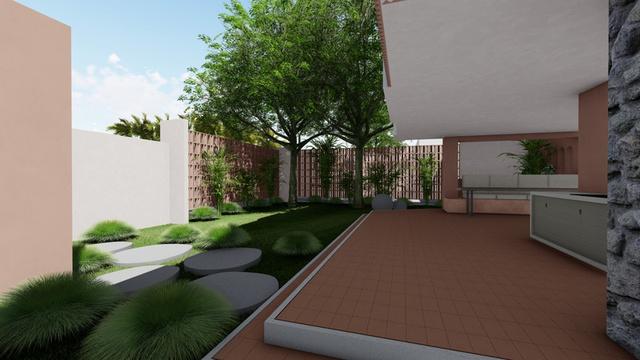

Terreno localizado en Esq. calle Choapas y Av. Faja de Oro, Tampico, Tamaulipas. Cuyo usuarios son una pareja joven de 37 años de edad, la mujer es Licenciada en Derecho y el hombre trabaja en casa como Contador.

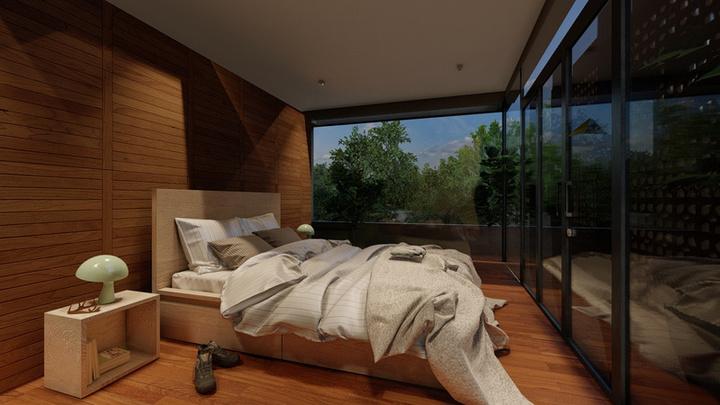

Como vivienda residencial se caracteriza con un tipo de vivienda con espacios de gran amplitud y con un diseño arquitectonico moderno y lujoso.

El terreno en el cual se desarrollo dicha vivienda es de 40 x 25 m. Dejando como área libre de construcción 877.19 m2.

Para la conceptualización se buscó algo que fuera referente del ambito de la profesión de derecho, lo cual el buho es, es simbolico ya que representa sabiduria y comprensión de la ley.

01

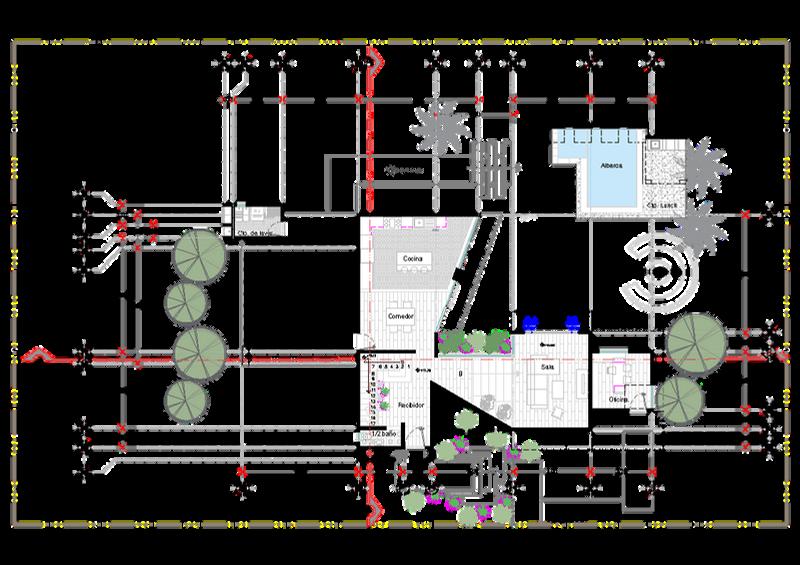

Acceso Principal

Recibidor

03

1/2 Baño

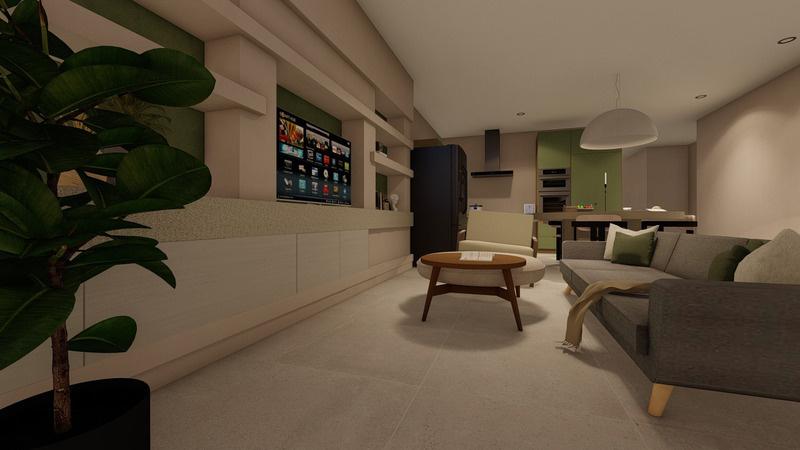

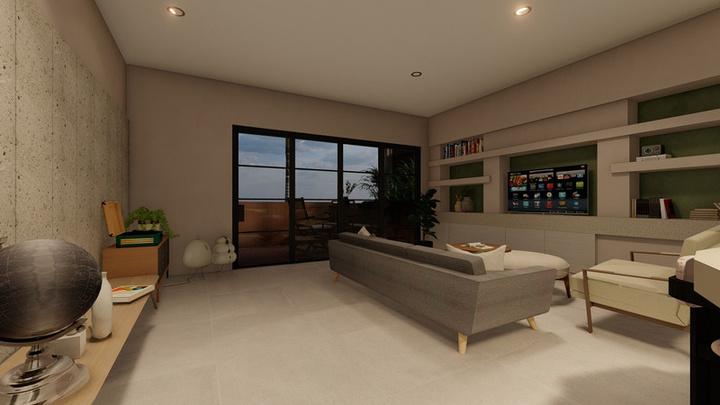

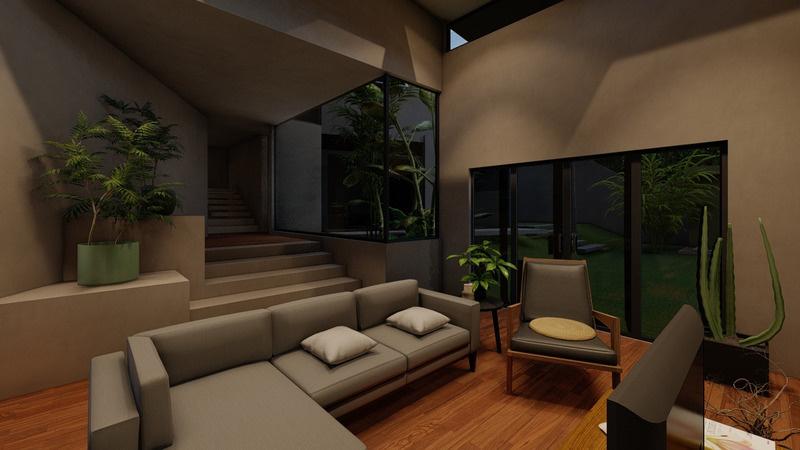

Sala

Cocina

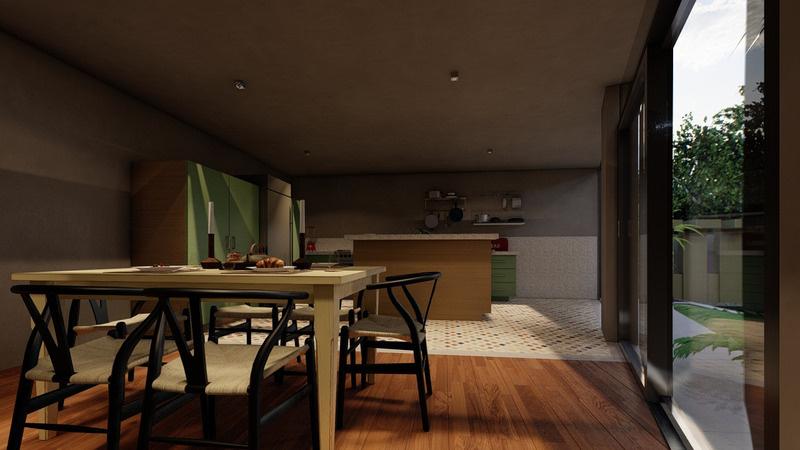

Comedor

Cuarto Lunch c/ Alberca

Cuarto de Lavado

Cochera

Oficina

08

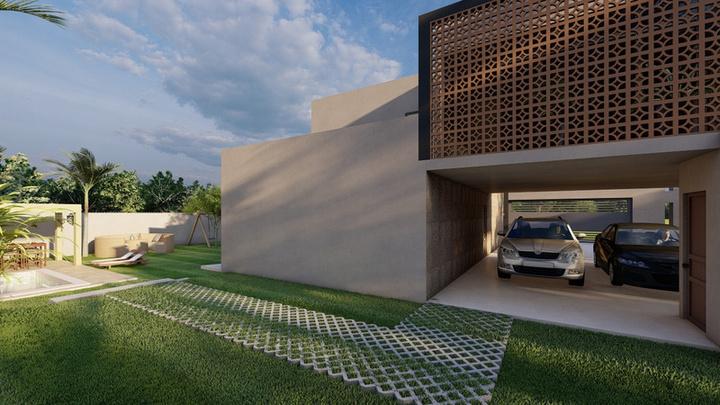

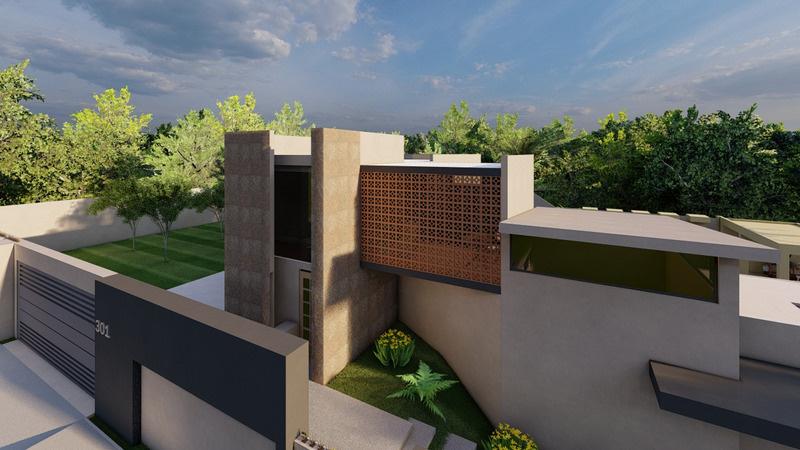

Para la vivienda se integraron un acceso peatonal de tal manera se pudiera trasladar hacia la entrada principal o hacia el acceso de la oficina. Al igual que otro acceso es el vehicular que cuenta con un acceso cercano hacia la vivienda directamente hacia el comedor, de tal manera que fuera practico a la hora de hacer las compras.

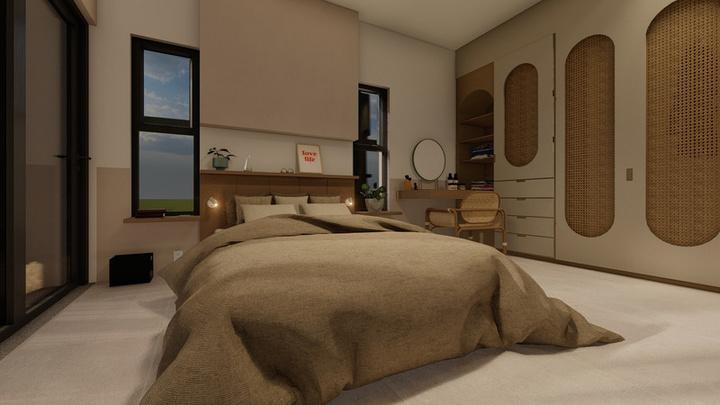

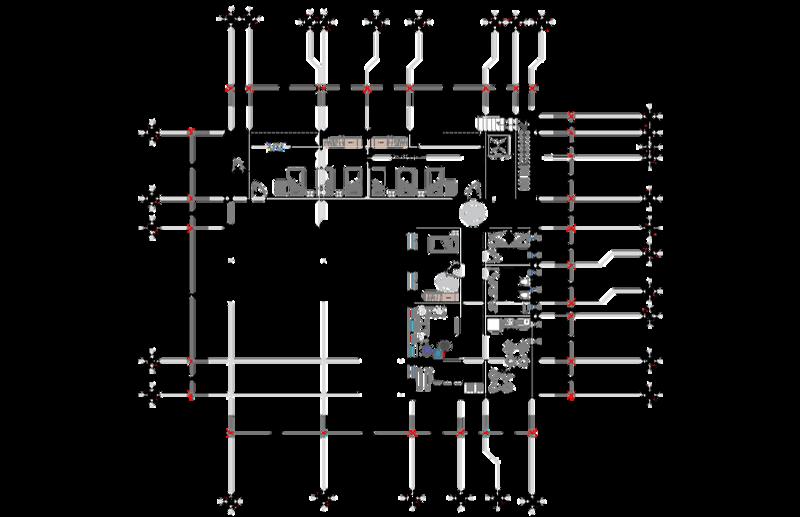

PLANTA ALTA

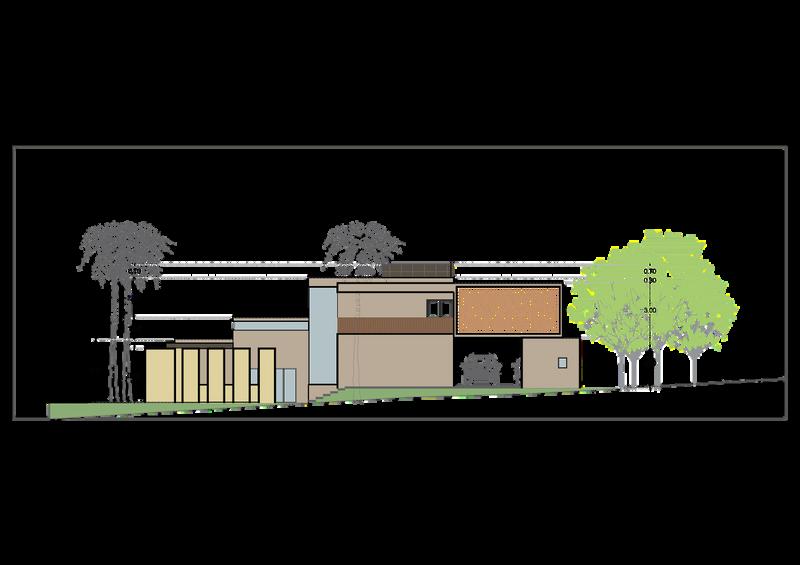

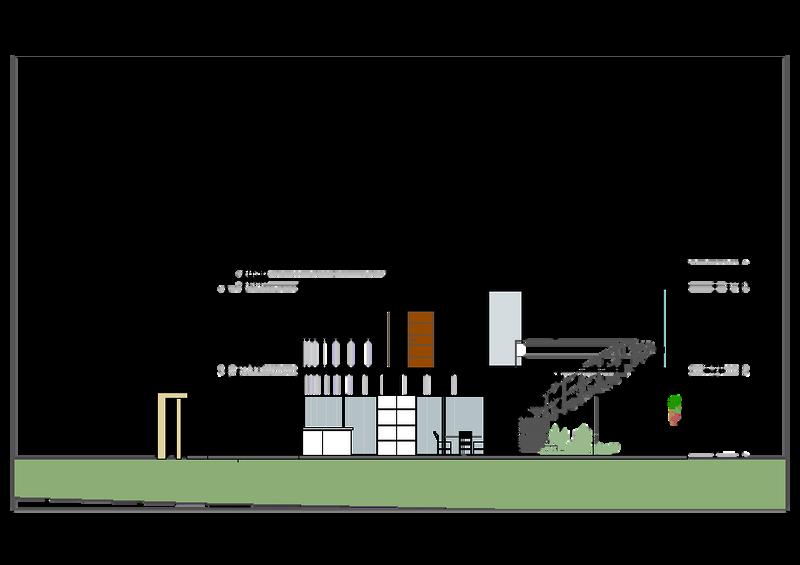

Para el proyecto se desarrollo un desnivel de 0.80 m. En consecuencia, se planteó una altura de 2.70 m para la planta baja. No obstante, para la sala se propuson una doble altura de 4.50 m. Y para la planta alta, se estableció una altura de 2.60 m.

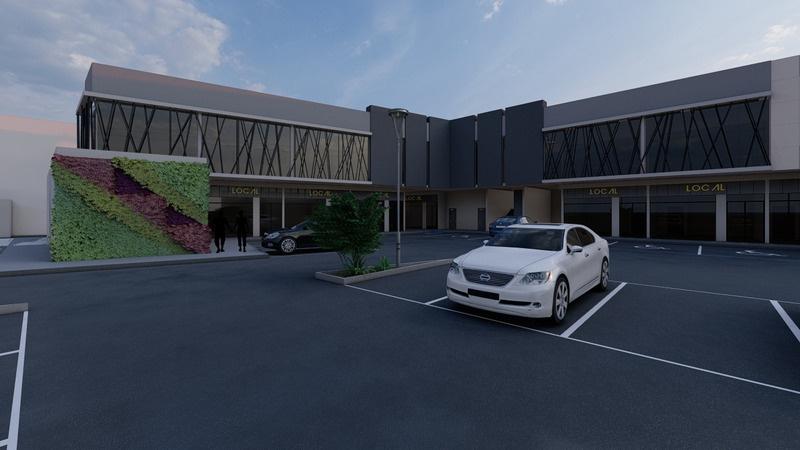

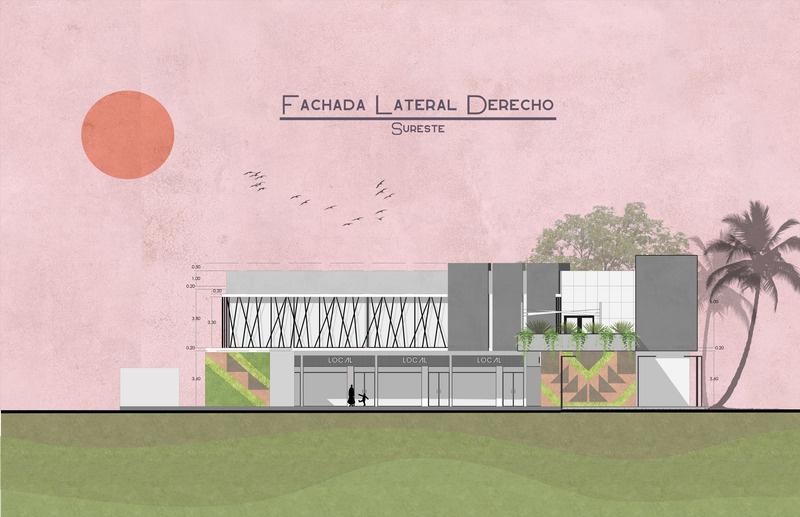

P L A Z A C O M E R C I A L

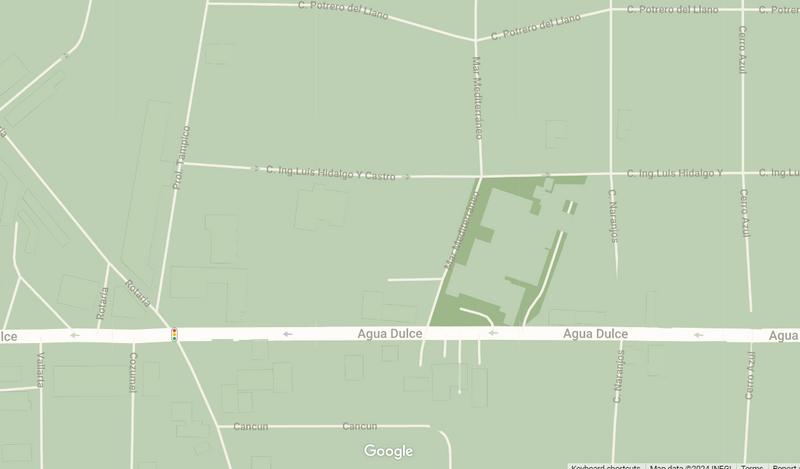

Terreno localizado en Av. Agua Dulce entre Mar

Mediterráneo y Diagonal Agua Dulce

Fraccionamiento Vista Hermosa, Tampico, Tamaulipas. Diseñado con el objetivo de brindar comodidad a un espacio el cual por medio de la integración de áreas tanta privadas como espacios laborales.

Lo que ha llevado a realizar este proyecto es la alteración que se puede ocasionar en el medio ambiente al construir locales o establecimientos individuales. En ocasiones, esta actividad puede resultar más compleja que la opción de tener varios locales y oficinas en un mismo lugar. Con el objetivo de minimizar el impacto ambiental y optimizar el uso del espacio, se propuso dotar al edificio de un doble propósito: comercial y de oficinas.

Esta estrategia permite aprovechar al máximo la superficie disponible, garantizando así una utilización eficiente del espacio. Además, presenta beneficios adicionales al proporcionar la oportunidad de generar más empleo para las comunidades locales.

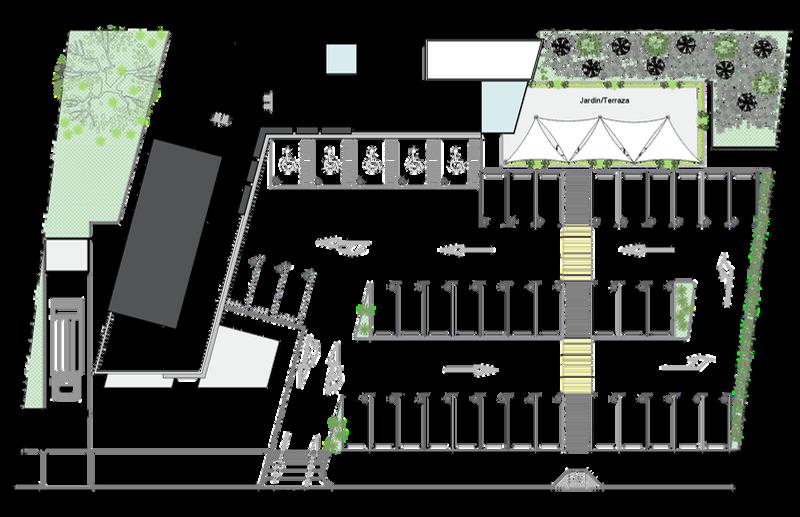

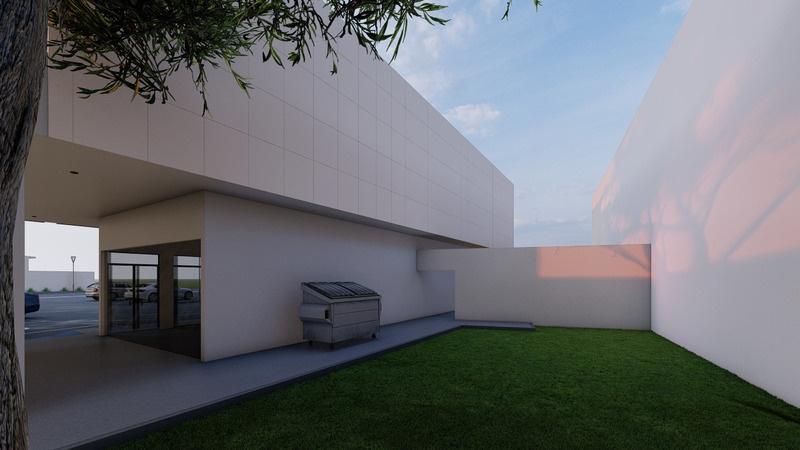

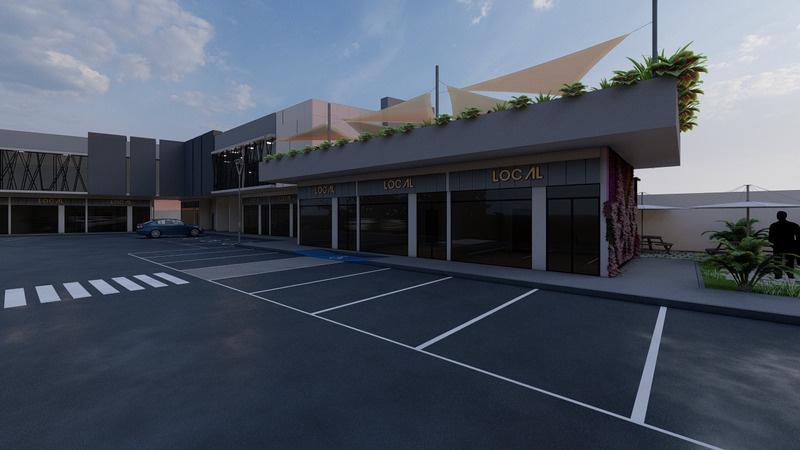

Se manejo en el proyecto una entrada y salida vehicular que permite al usuario dirigirse hacia el estacionamiento con cajones incluyendo cajones para personas con discapacidad.

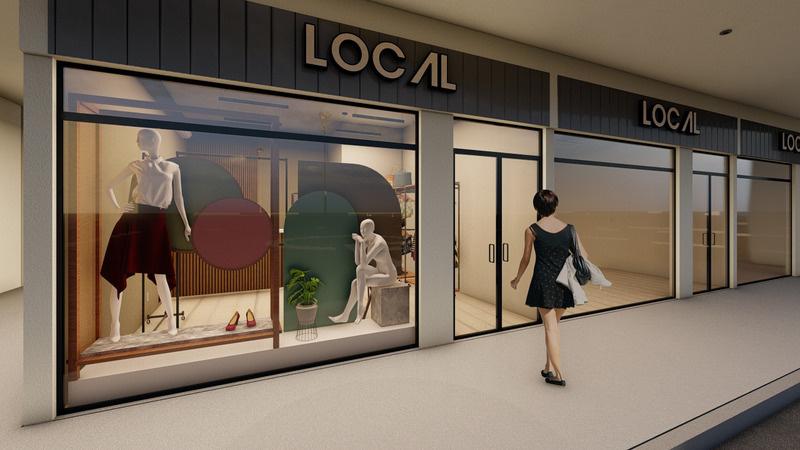

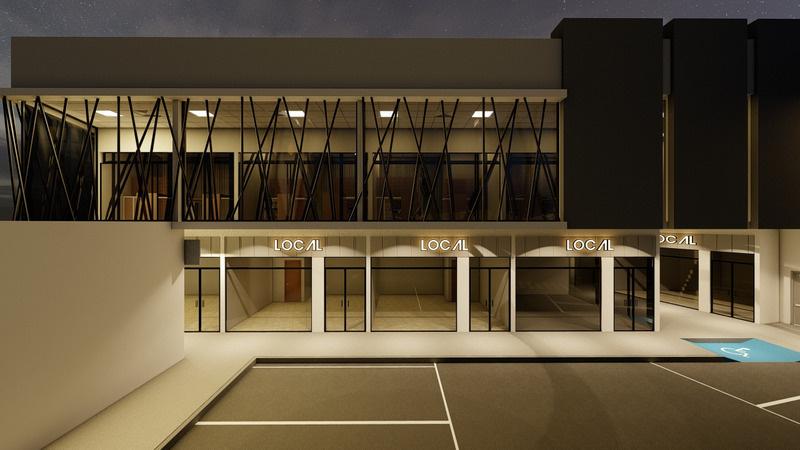

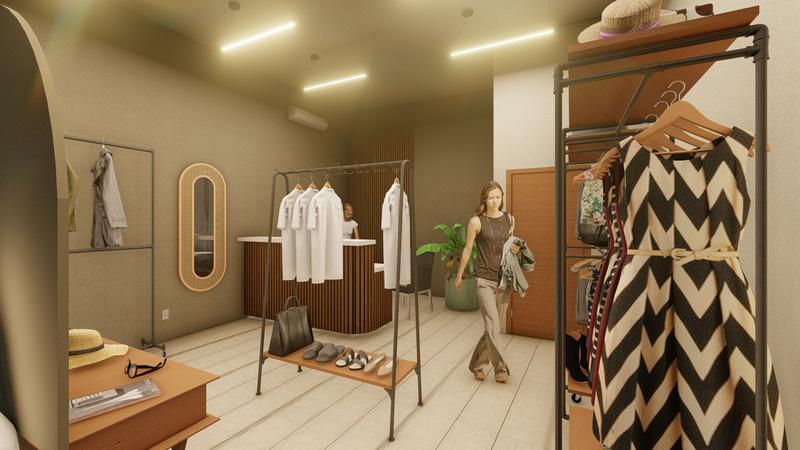

Para la zona de locales comerciales se propuso diseñar áreas de 30 m2, cada local contando con un espacio para baño y un closet de almacén.

Como aditivo se agrego un local adaptado para cafeteria cuya área es mayor al de los locales comerciales.

Oficinas

Elevador

Escaleras

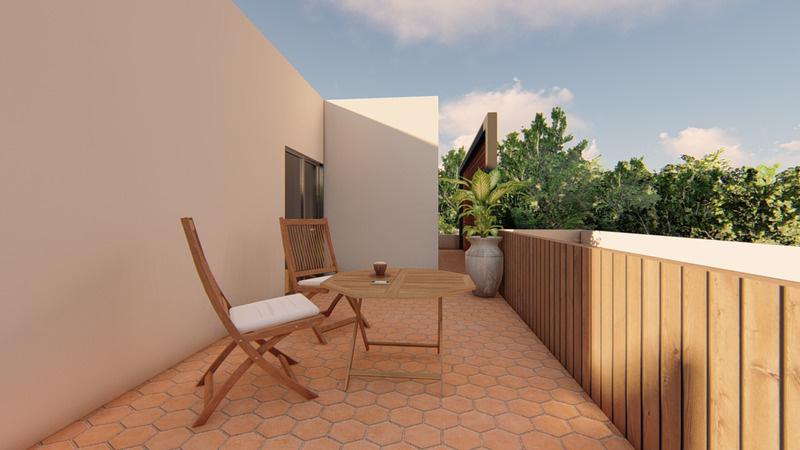

Terraza Nucleo

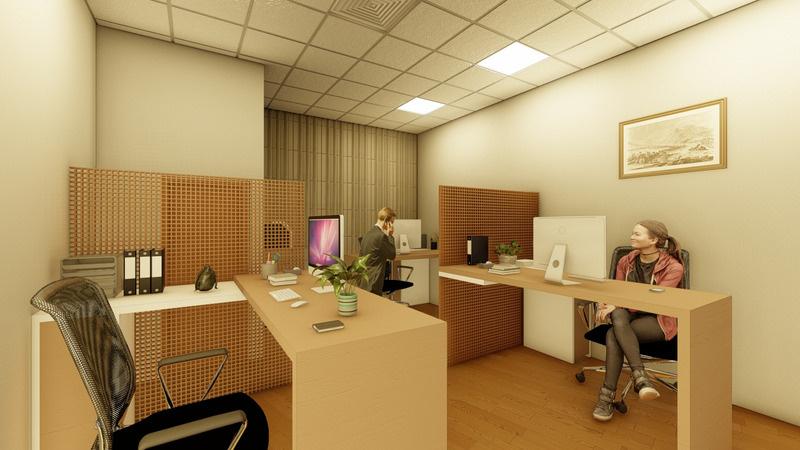

En la planta alta, se dispuso la zona de oficinas, concebida para integrar en cada una tres espacios individuales para escritorios. Además, se propuso la inclusión de un cuarto destinada tanto como baño, en el caso de ser utilizada como oficina individual, o como área de almacenamiento.

Cada nivel cuenta con diferentes alturas, en la planta baja se propuso un altura de 3.50 m y en planta alta una altura de 3.30 m de piso a plafón con una distancia entre el techo y el mismo plafón de 0.50 m.

D E P A R T A M E N T O S

P A R A E L A D U L T O

M A Y O R

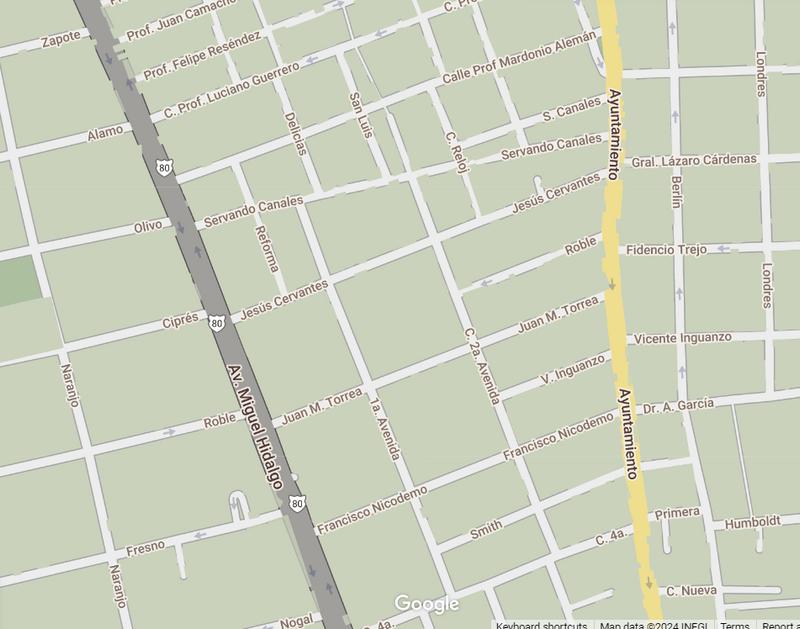

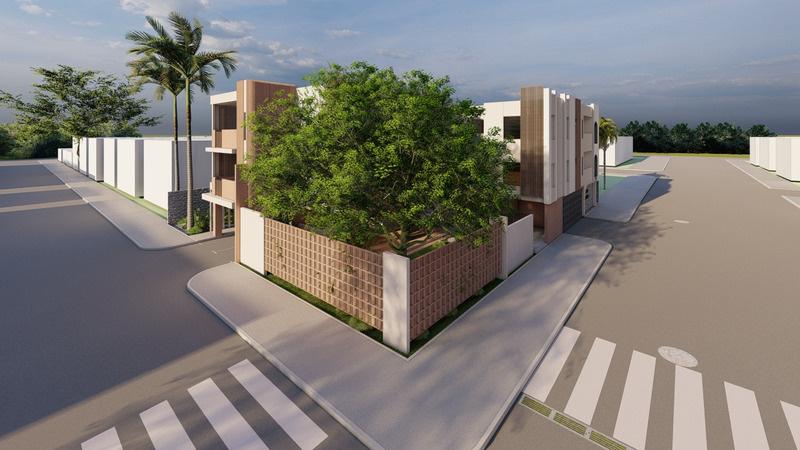

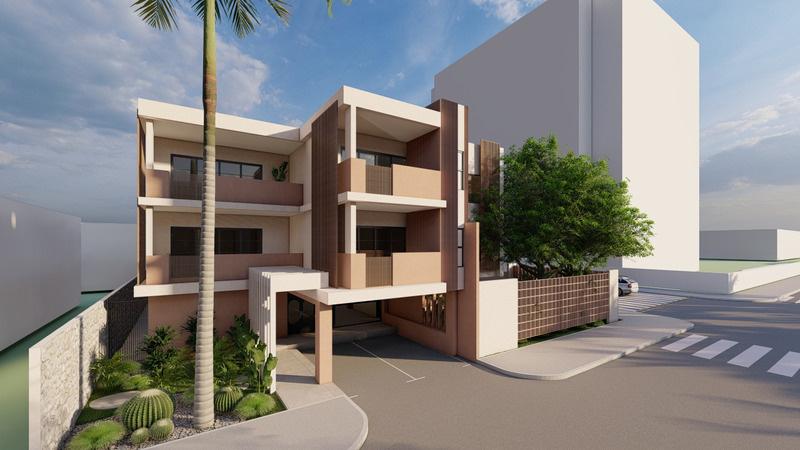

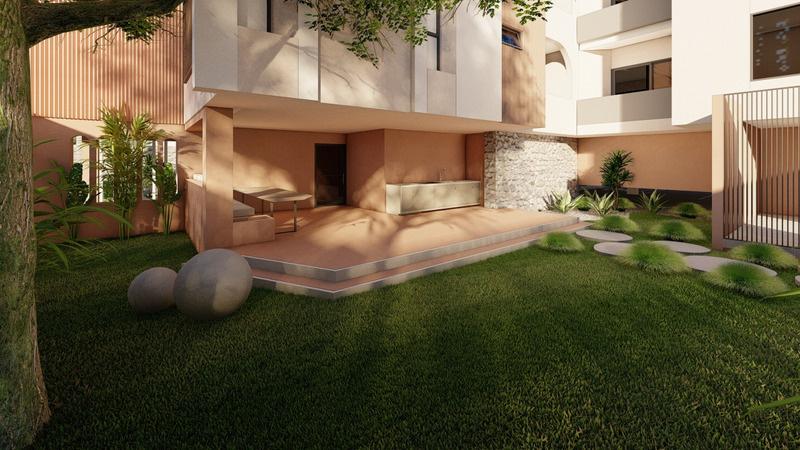

Ubicado en la calle 1a Avenida, Col. Smith, Tampico Tamaulipas. Se ha diseñado un conjunto habitacional en respuesta al creciente número de habitantes mayores de 60 años y a la limitada disponibilidad de viviendas adaptadas a sus necesidades. Este proyecto arquitectónico presenta departamentos especialmente diseñados para adultos mayores, distribuidos en tres niveles.

C O N C E P T U A L I Z A C I Ó N

Diseños arquitectónicos enfocados a crear una buena

accesibilidad, sin barrearas de circulación, ofrecer una buena iluminación, utilizar colores oscuros ya que trasmiten sobriedad, respeto y seriedad.

C

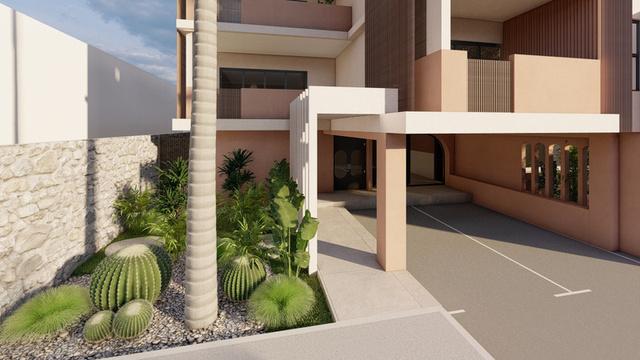

Estacionemiento General (8)

Estacionamiento para Visitas

Recepción

Área de Estar

Núcleo de Baños

Bodega de Mantenimiento

Área de Maquinas (Electrico)

Área de Medidores (Agua)

Área de Basura

Elevador

P I S O S

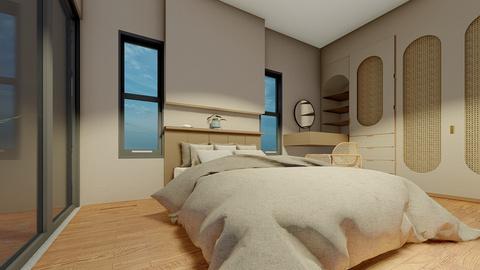

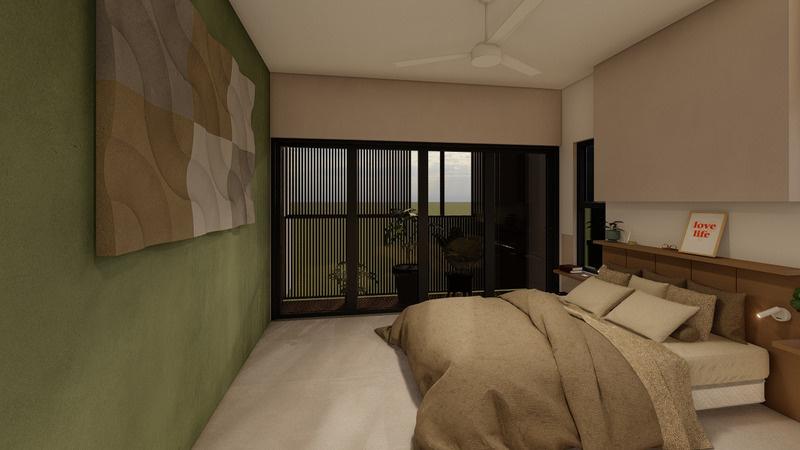

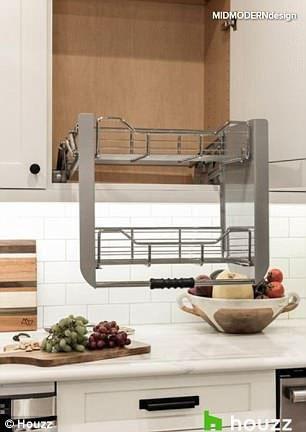

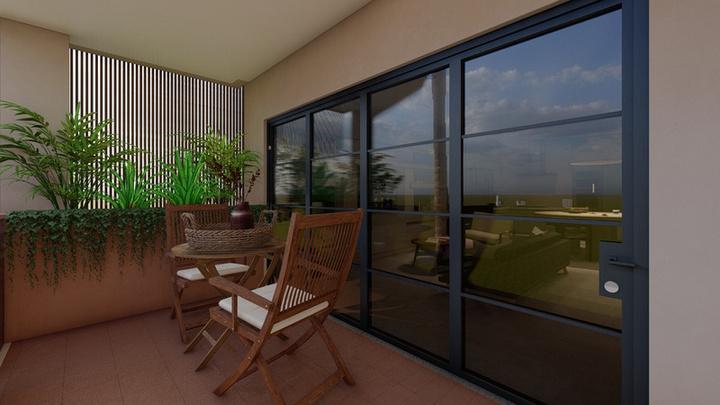

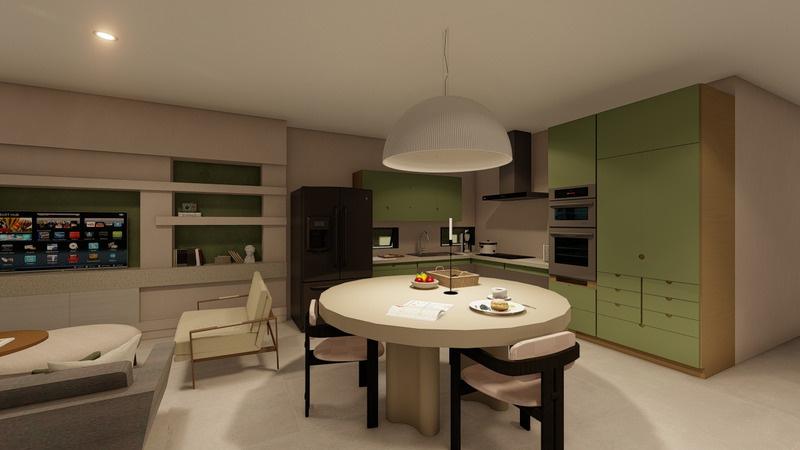

Se busco diseñar espacios funcionales para el uso de los adultos mayores, proponiendo espacios amplios para el facil traslado, contando con circulaciones de 1.50 m. También el diseño de muebles adaptados para personas en silla de ruedas en caso de que los usuarios lo requieran.

PLANTA 1ER Y 2DO NIVEL

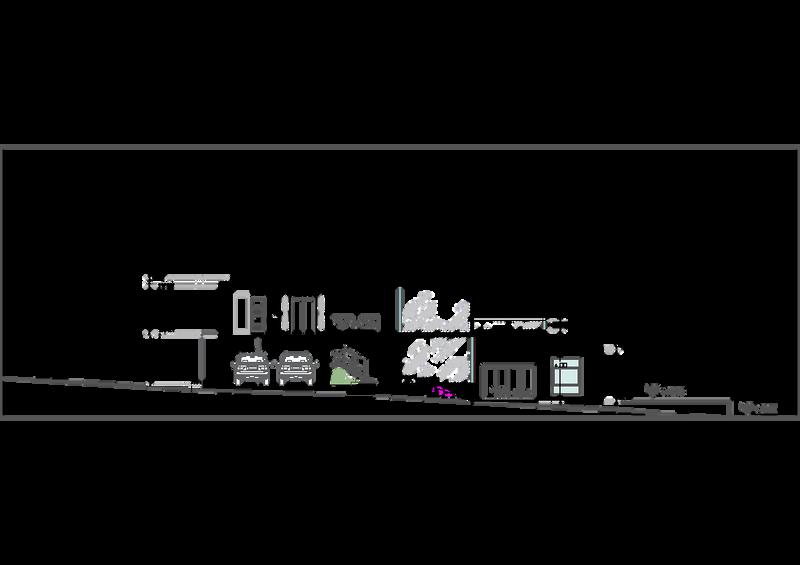

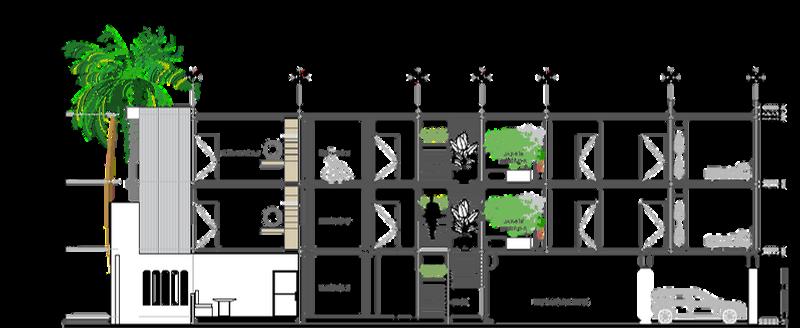

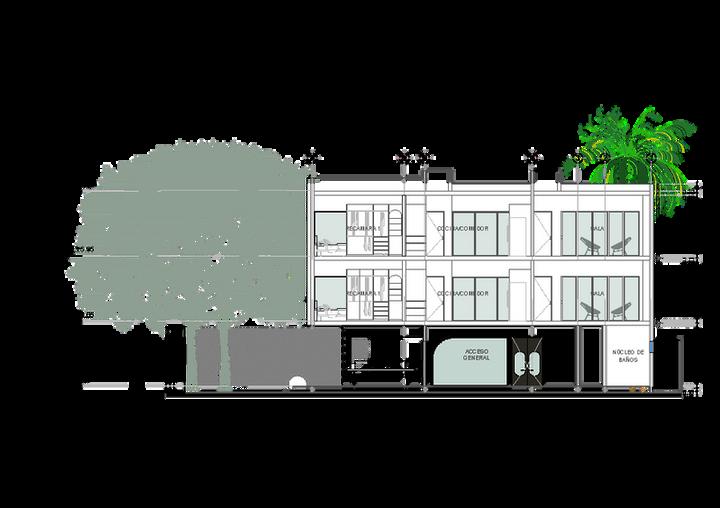

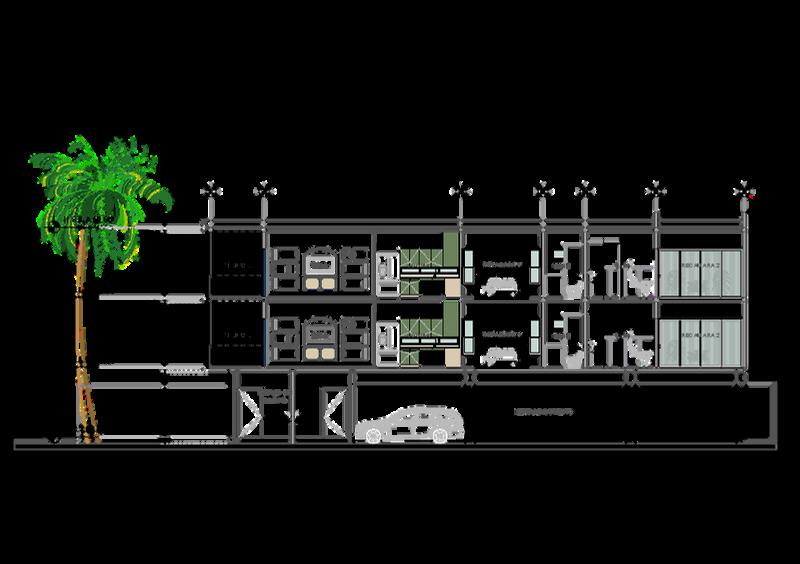

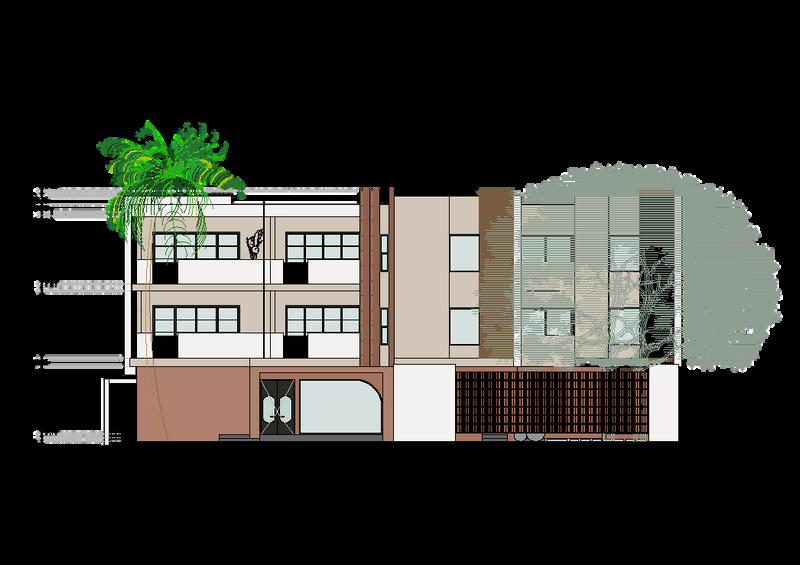

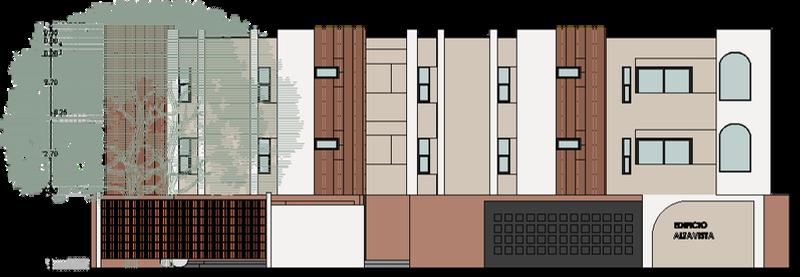

Para la zona de departamentos habitacionales, se proporciono una altura de 2.70 m, en los dos niveles de arriba. Mientras para la planta baja una altura de 3.00 m. Tal como se muestra en los cortes arquitectonicos.

O F I C I N A S D E A T E N C I Ó N D I F

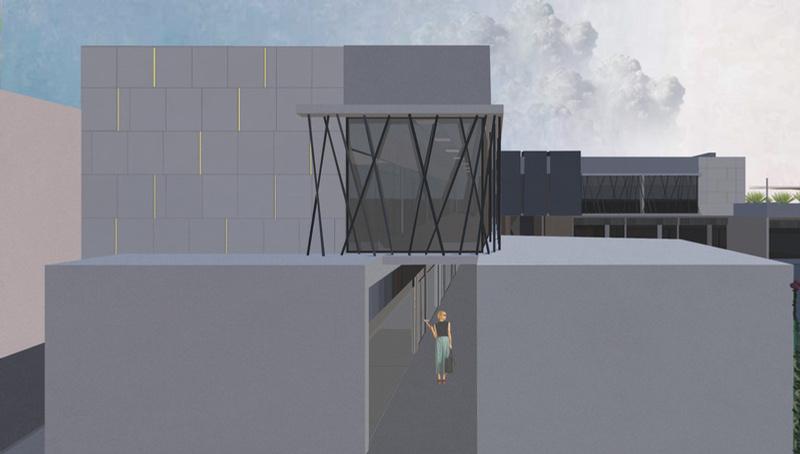

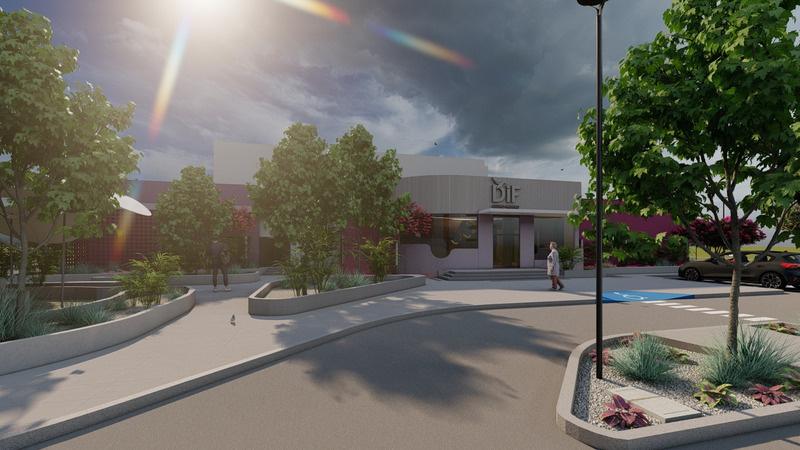

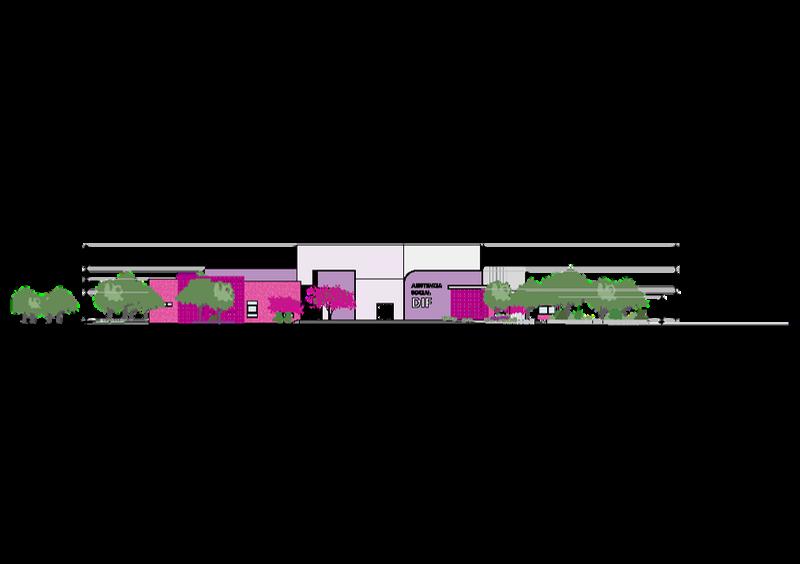

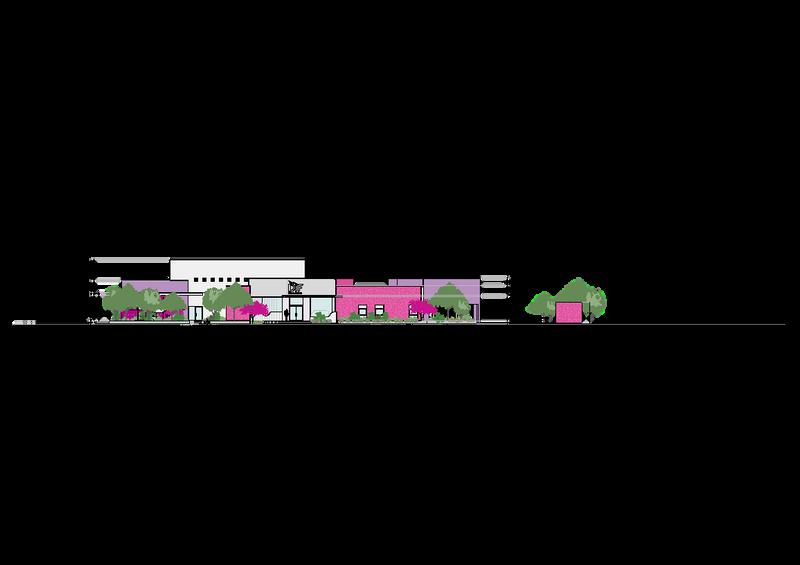

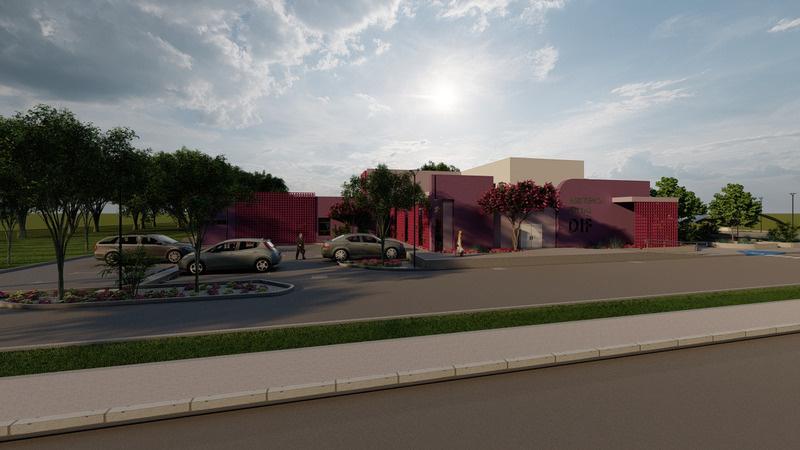

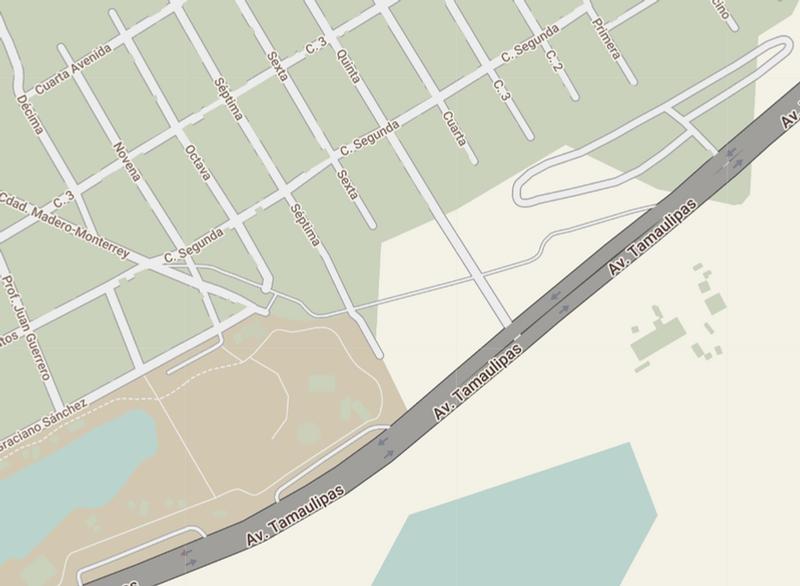

Terreno se encuentra ubicado en la Av. Tamaulipas, Esq. Calle Quinta, Colonia S.A.H.O.P., Ciudad Madero, Tamaulipas. Como objetivo se estableció el brindar a las comunidades más vulnerables, el servicio de atención de tipo social, médica y jurídica; a partir del desarrollo de oficinas de atención del DIF; con un diseño libre de barreras arquitectónicas.

C O N C E P T U A L I Z A C I Ó N

Para la conceptualización se tomaron como principales valores, la integridad y la confianza. Simbolizando la unión entre el DIF y la comunidad. Siendo así, la integridad, implementada por parte del DIF de actuar acorde a sus principios éticos y morales, garantizando a la ciudadanía la confianza y seguridad de recibir dicha ayuda.

INTEGRIDAD CONFIANZA

DIF PÚBLICO

UNIÓN

A partir de ahí, se propuso como simbología dos piezas de rompecabeza simbolizando esa unión.

ZONIFICACIÓN

ZONA DE SERIVICIOO

ZONA DE ATENCIÓN

ZONA ADMINISTRATIVA

ZONA DE ÁREAS COMUNES

ZONA DE ALBERGUES

la zona de servicio; áreas exclusivamente para el acceso del personal; la zona de atención, destinada a las oficinas de atención al público; la zona administrativa, donde se llevan a cabo labores administrativas del DIF; y la zona común, las áreas de libre acceso para todos los usuarios.

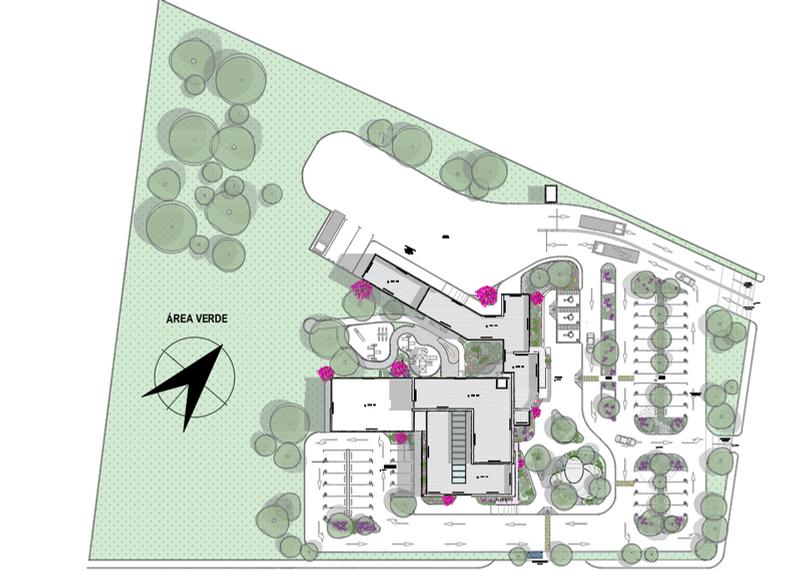

PLANTA DE CONJUNTO

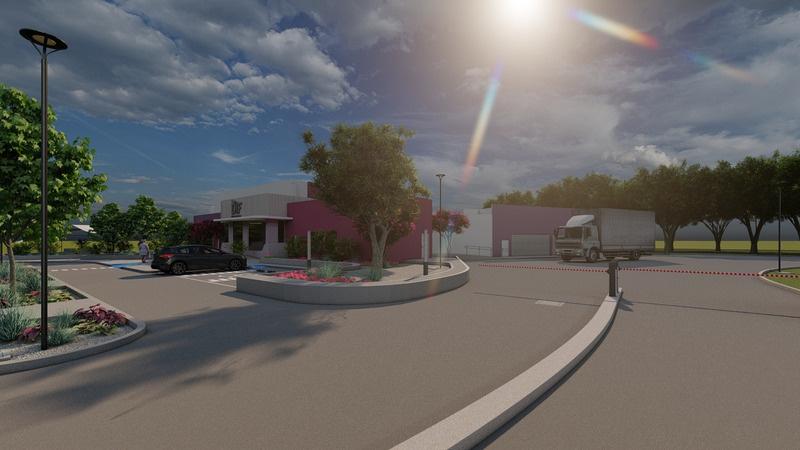

Se diseñó un acceso vehicular para vehículos y camiones de carga y descarga; sin embargo, para los camiones se integró una caseta de acceso y salida exclusiva para ellos, dicho paso dirige a los camiones a un patio de maniobra que permite transportarlos hacia el centro de acopio o al cuarto de basura para después salir por el otro carril de esa misma esquina.

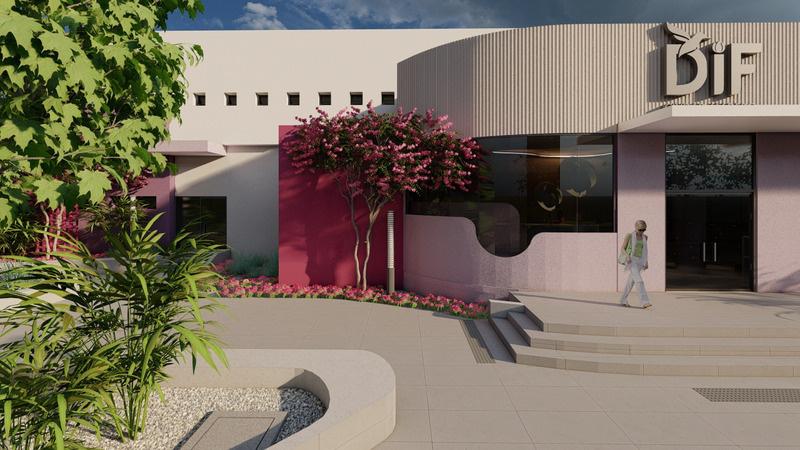

Para los vehículos, al acceder tienen las opciones de trasladarse hacia el estacionamiento o hacia la plazoleta del acceso principal del edificio, el cual les permite directamente salir hacia la salida en el otro extremo de la calle.

Acceso Vehicular y de

Salida de Camiones

Caseta de Acceso para camiones

Patio de Maniobra

Cajones de Camiones

Estacionamiento Público

Invierno

21-23 Dic Max a Sur -127°

Verano

20-22 Jun o Max a Norte 4583°

PLANTA BAJA

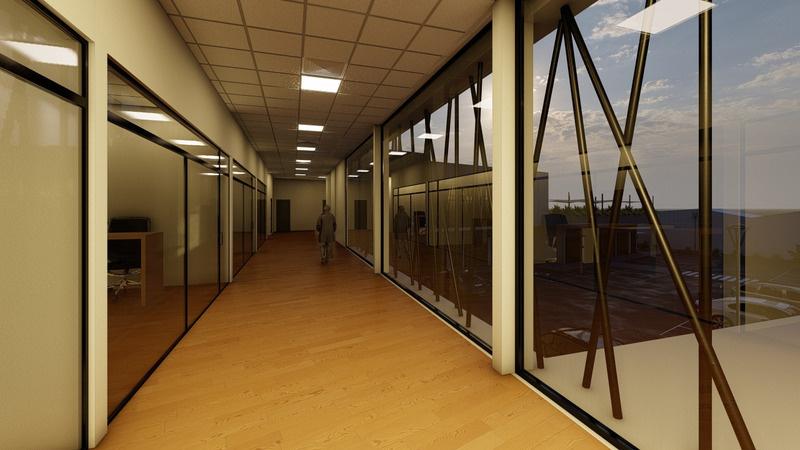

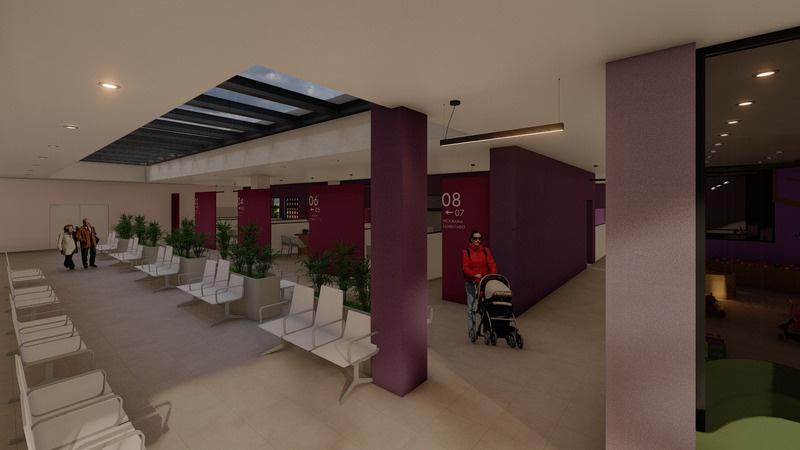

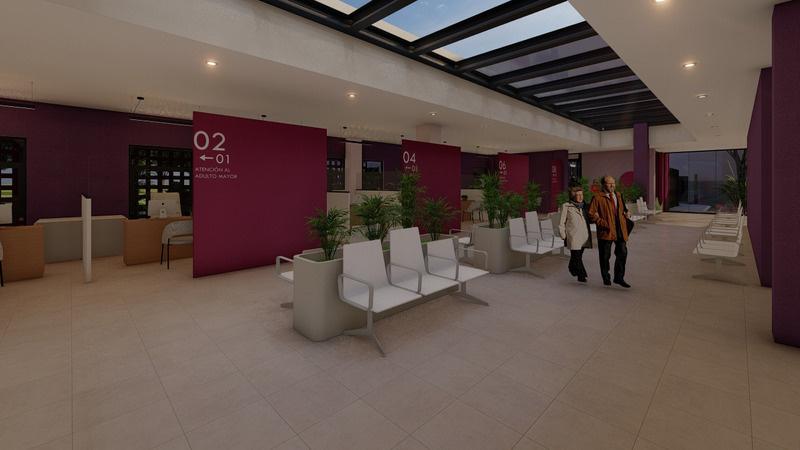

En planta baja, se estableció una distribución con dos pasillos de circulación principal. Estos pasillos parten desde la recepción; uno con dirección hacia el área administrativa y el otro hacia las oficinas de atención.

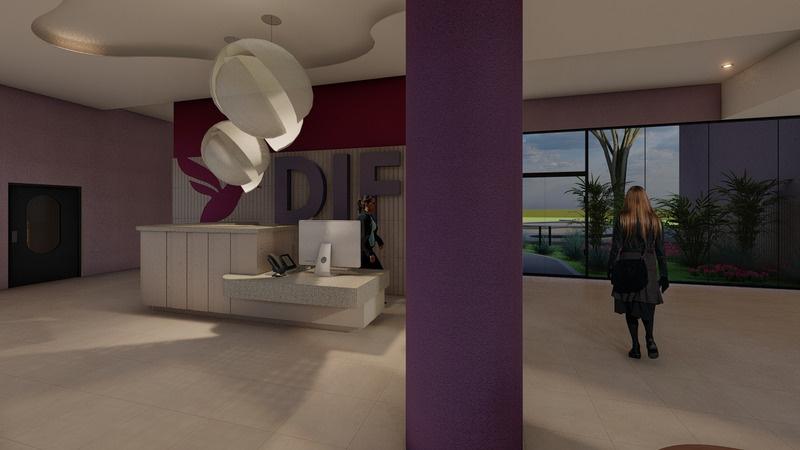

Recepción

Director General

Sala de Juntas

Cuarto de Archivos

Atención a Personas

Discapacitadas

Consultorios

Nucleo de Baños

Sala de Espera Atención al Adulto Mayor

Gestión Social

Trabajo Social

Comedor/Cocina

Lockers (Servicio)

Cuarto de Mantenimiento

Salón de Talleres y

Recepción de Productos Módulo de

Bodega de Acopio

Cuarto

PLANTA ALTA

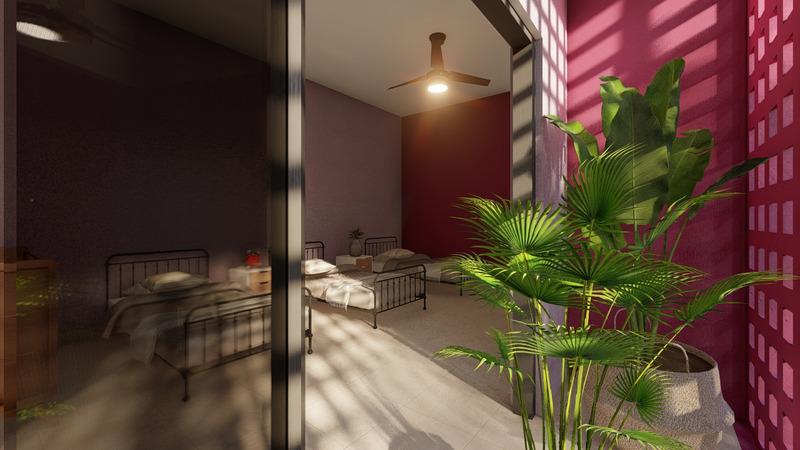

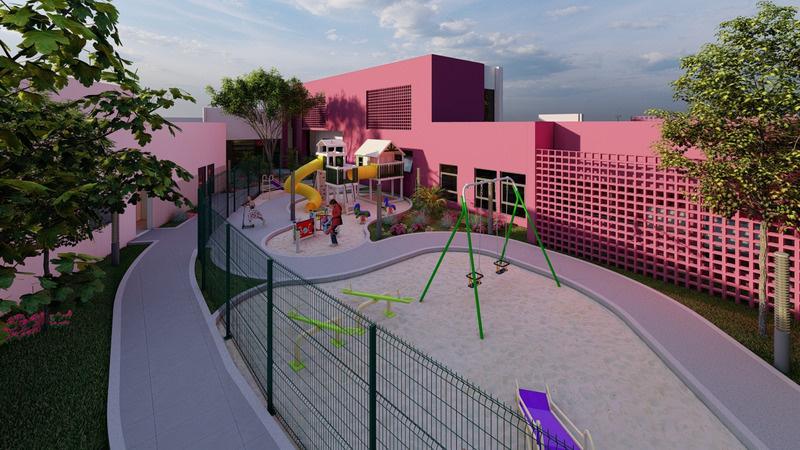

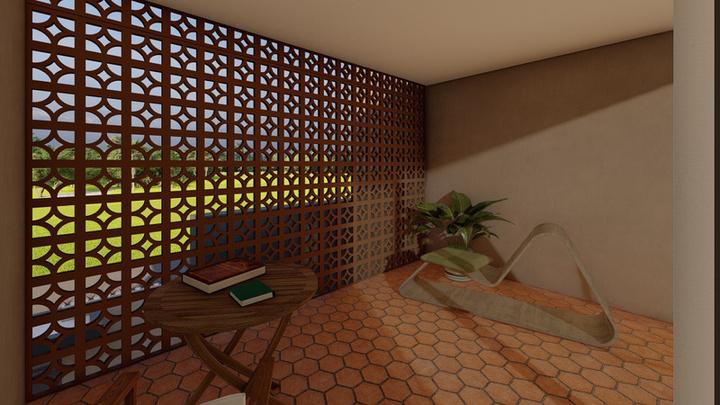

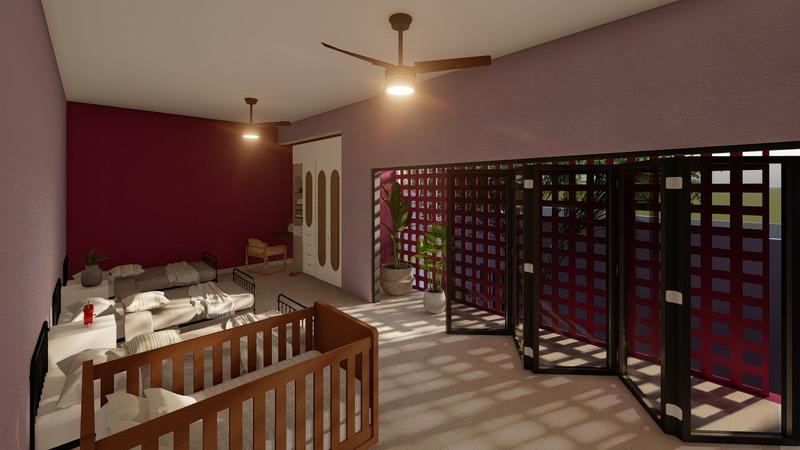

En la planta alta, se incluyeron estancias temporales para mujeres que puedan estar sufriendo algún tipo de abuso y puedan tener la opción de quedarse mientras se encuentre fuera de peligro.

08-Planta de Conjunto (p. 37)

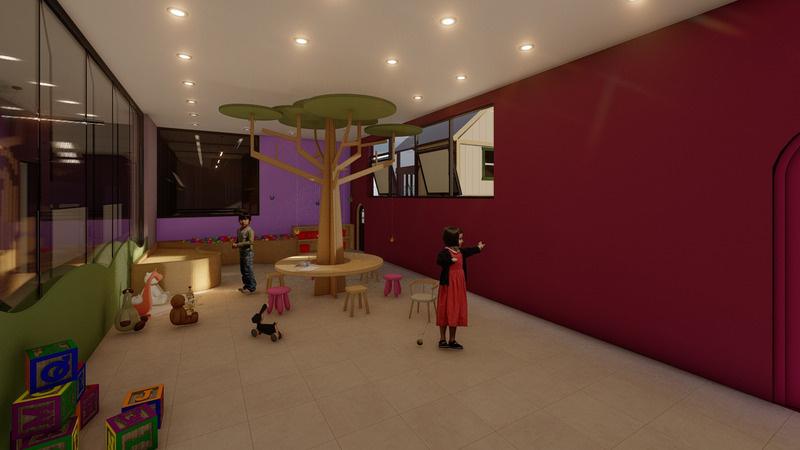

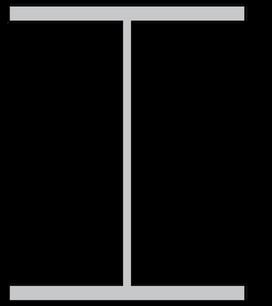

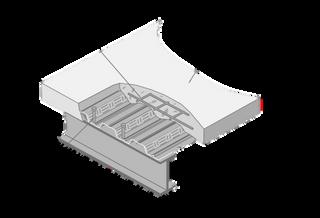

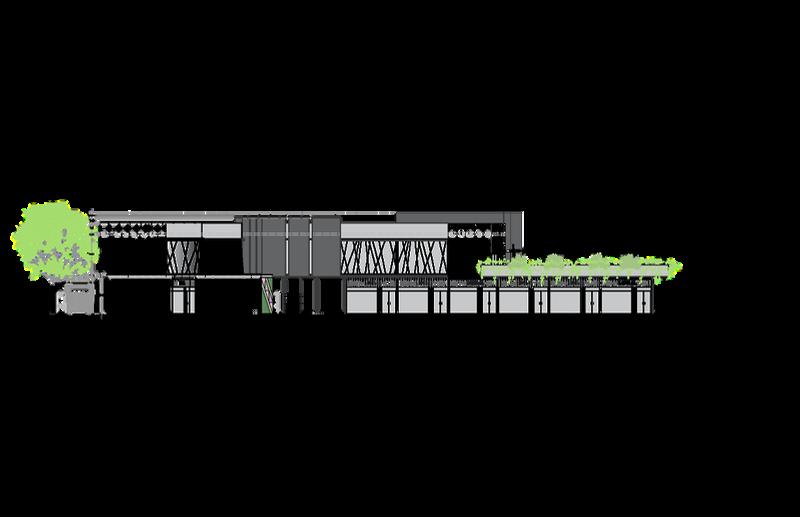

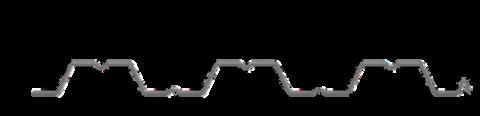

De acuerdo a los cortes arquitectonicos, las alturas que se propusieron en planta baja fue de 3.00 m desde el piso hasta el plafón, con un espacio adicional de 1.10 m entre el plafón y la viga IR. En cuanto a la planta alta, la altura propuesta es de 3.20 m desde el piso hasta el plafón, con una distancia de 0.50 m entre el plafón y la viga IR.

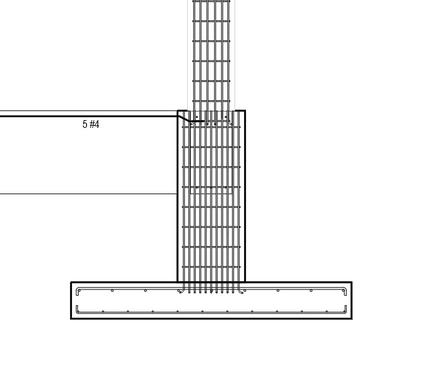

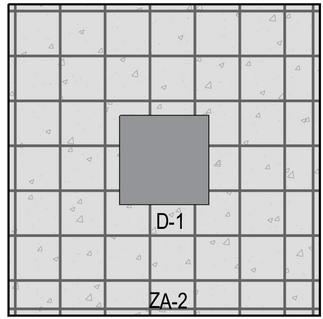

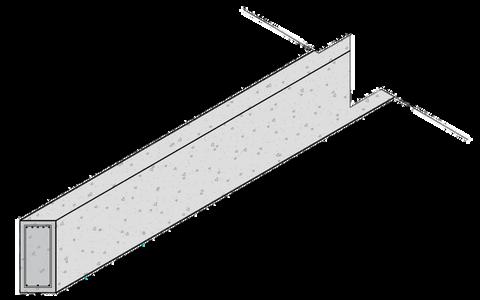

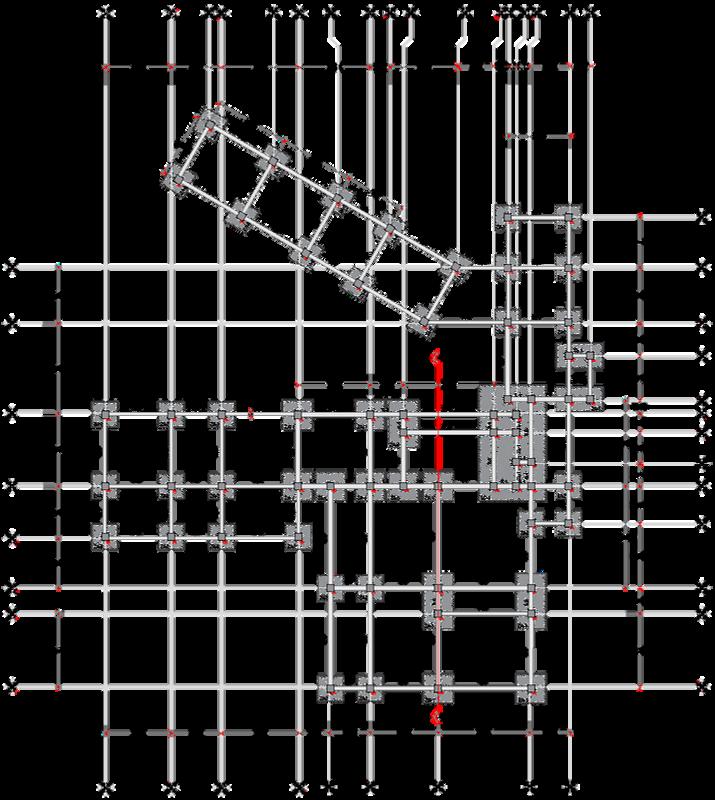

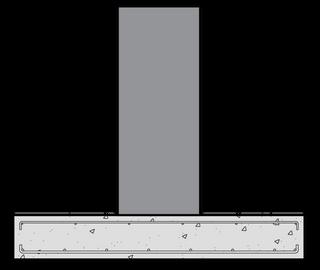

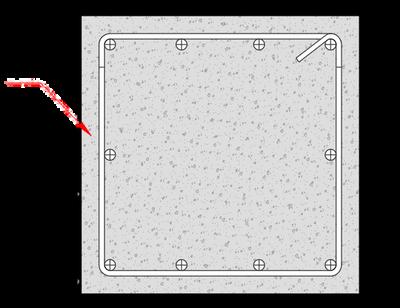

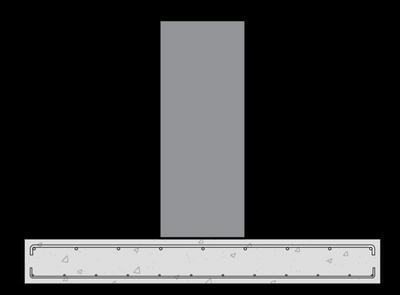

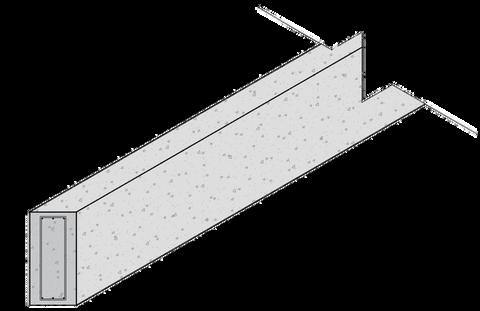

A través del cálculos y el programa de STAAD Pro se determinaron las dimensiones y armado de cada elemento.
