Análisis y Propuesta para la fábrica Sanson

fragmentar para conectar manuel castro san pedro

análisis proyecto

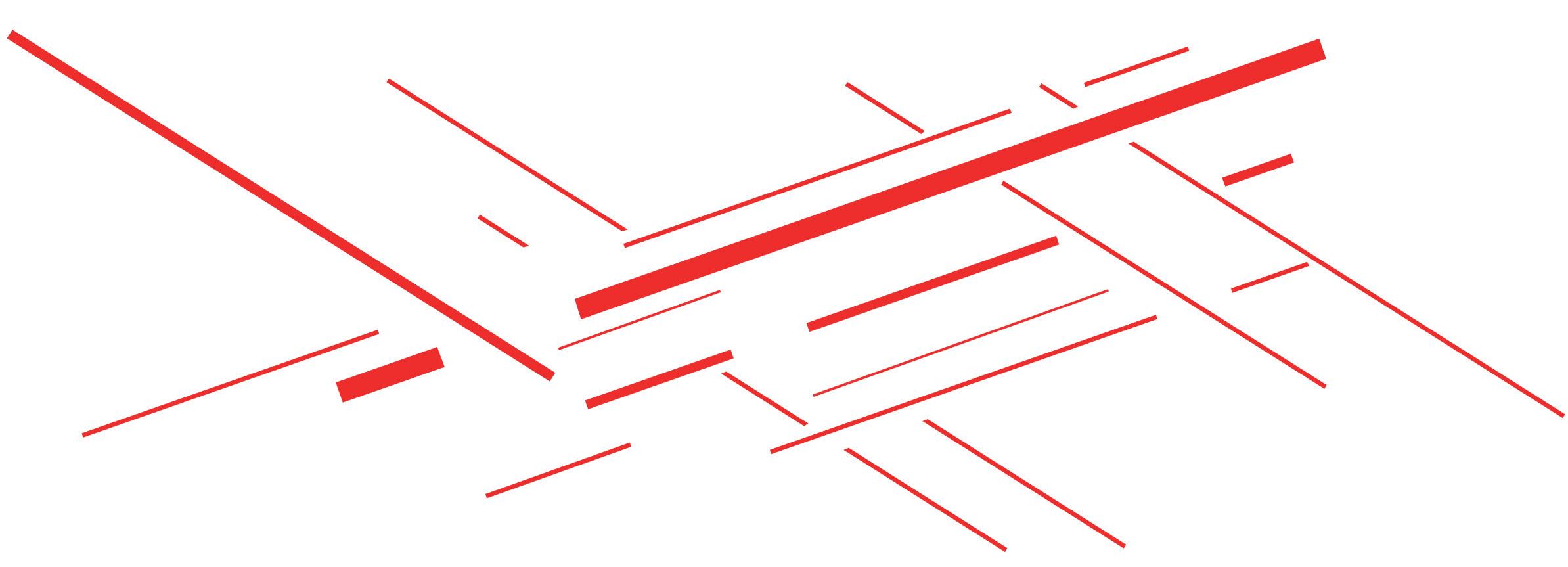

principales tensiones keywords planos

impacto ecológico

proceso fabricación cemento

minerales explotados

litología y clasificación zooms

escala y explotación

distribución canteras

zonas de oportunidad

potenciales oportunidades

transporte fábrica

evolución

vínculos

comunidad

rutas y patrimonio

análisis enfocado a proyecto canteras

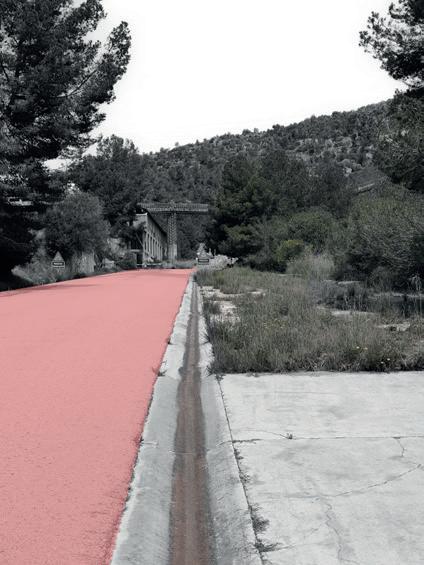

problema de conexión

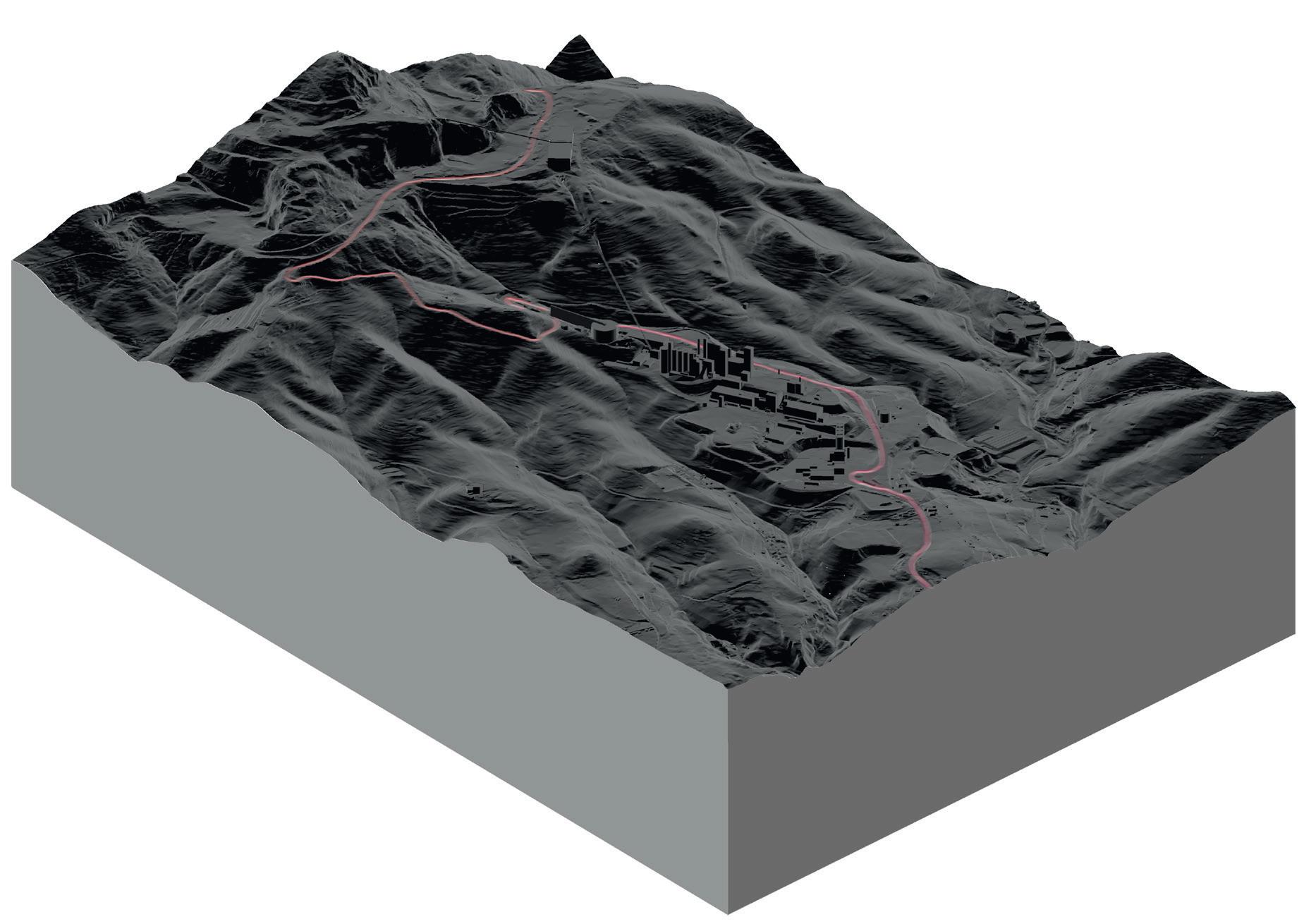

taxonomía y topografía

primer contacto

modelo de plantación por hábitats

del suelo

hábitats de interés comunitario

espacios yermos programa

proyectos de referencia

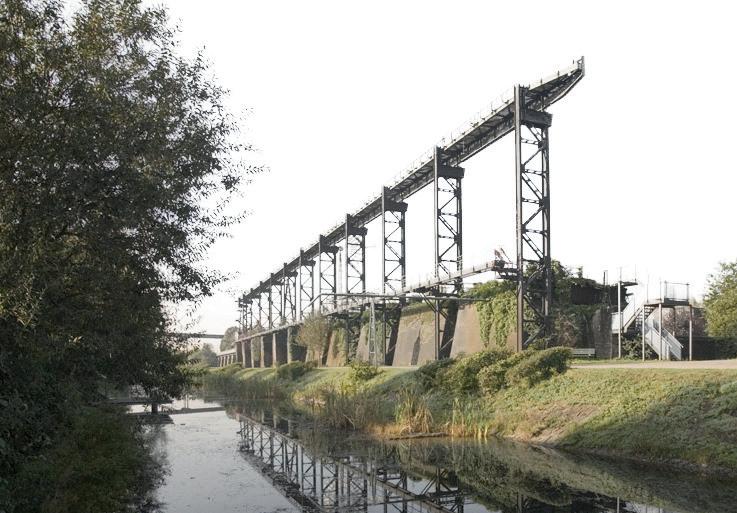

duisburg nord - alemania

bethlehem steel plant - ee.uu.

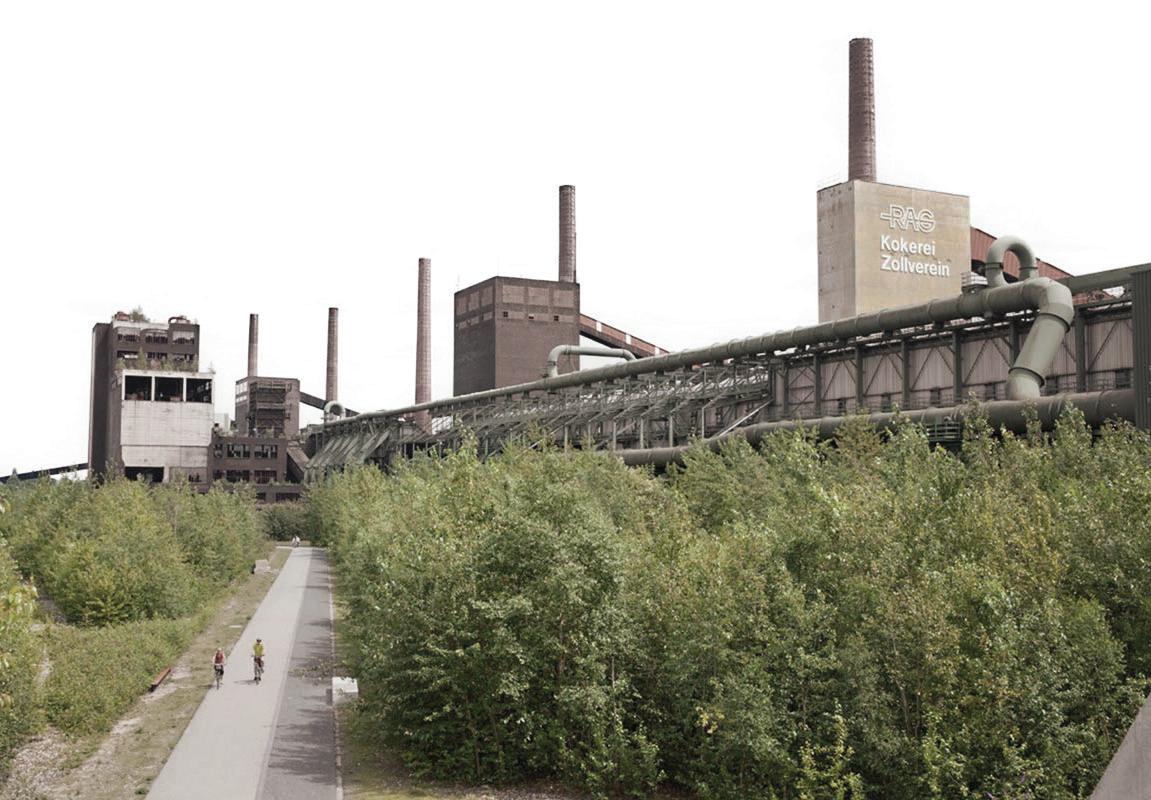

zollverein park - alemania

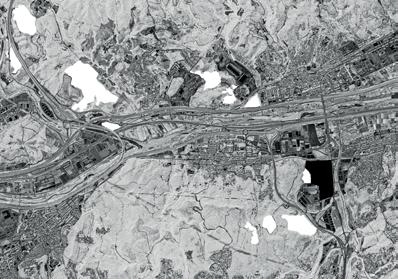

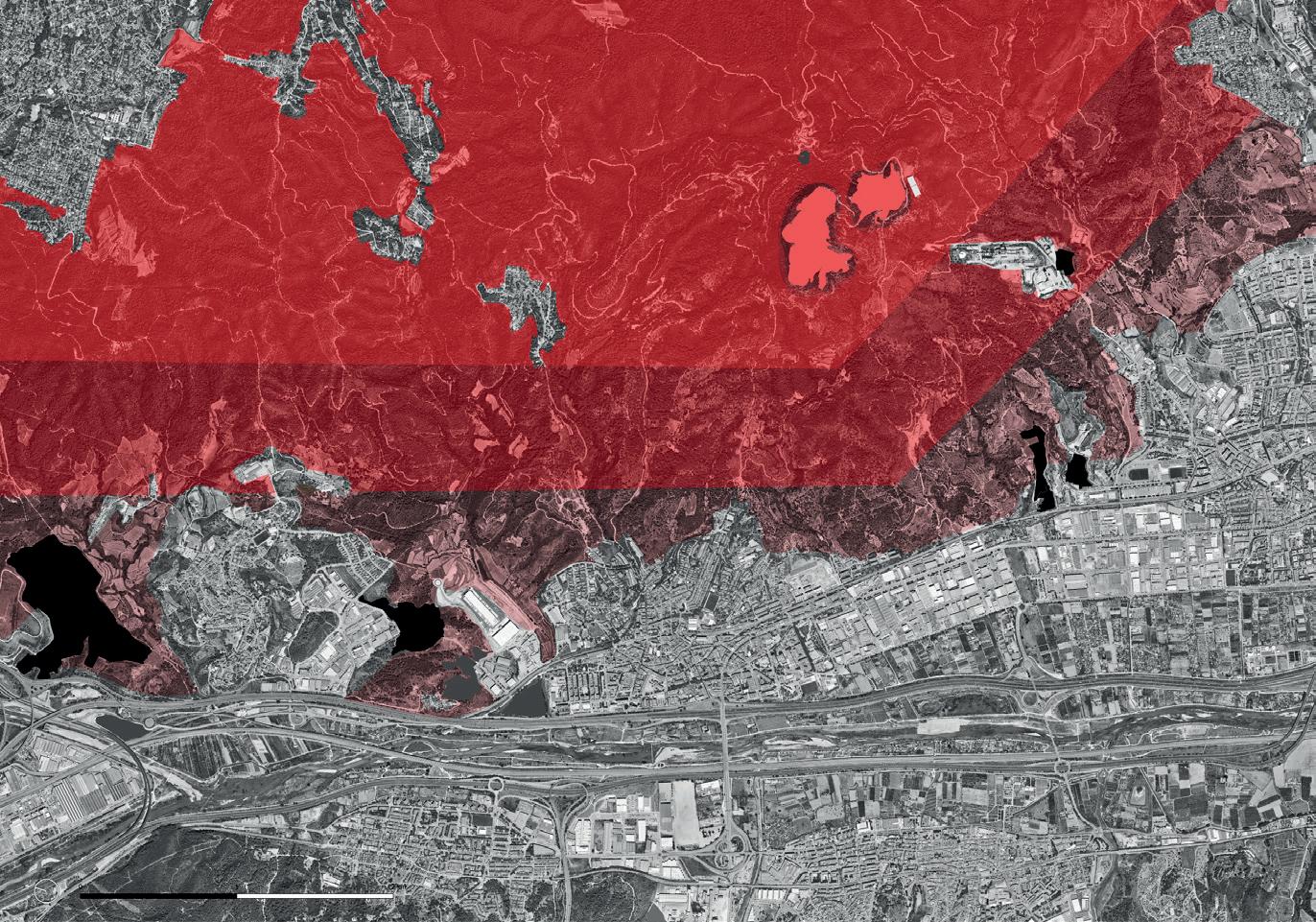

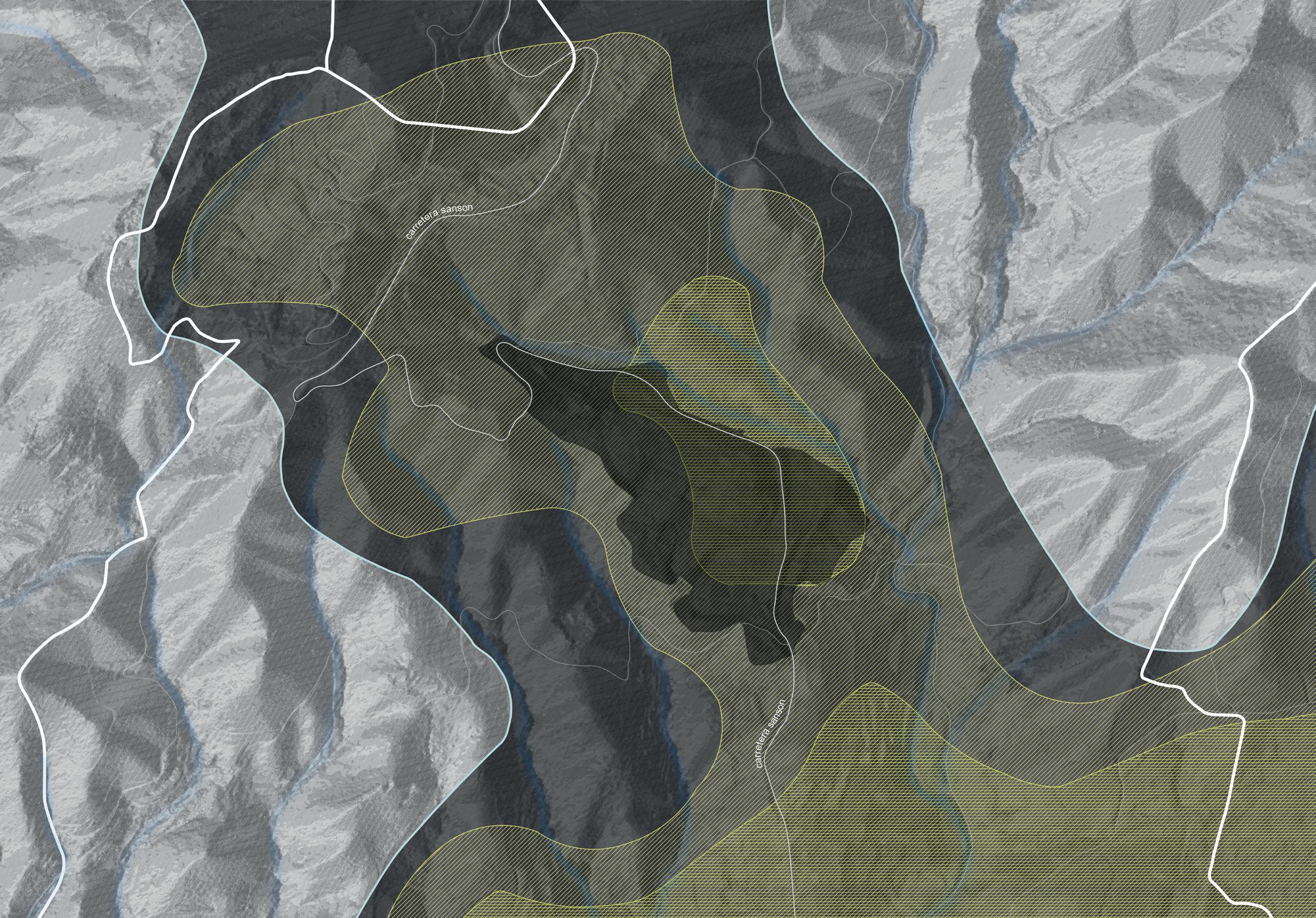

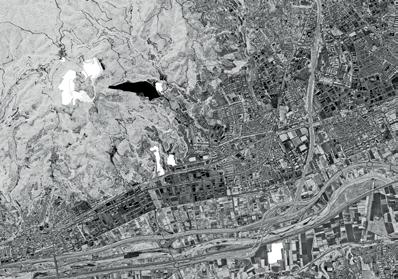

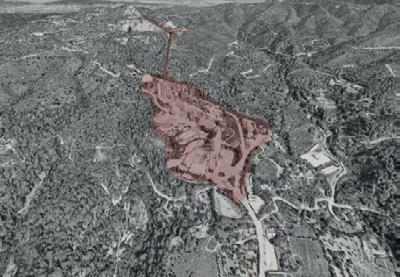

impacto visual

qué alteración produce la industria en nuestra percepción de collserola

impacto ecológico

qué afecta a la continuidad ecológica en el emplazamiento.

3km 1,3km

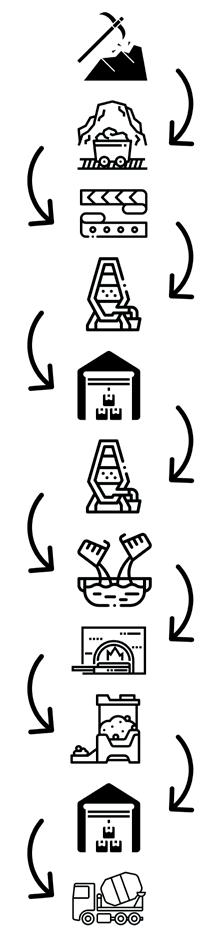

proceso para la obtención de cemento

canteras

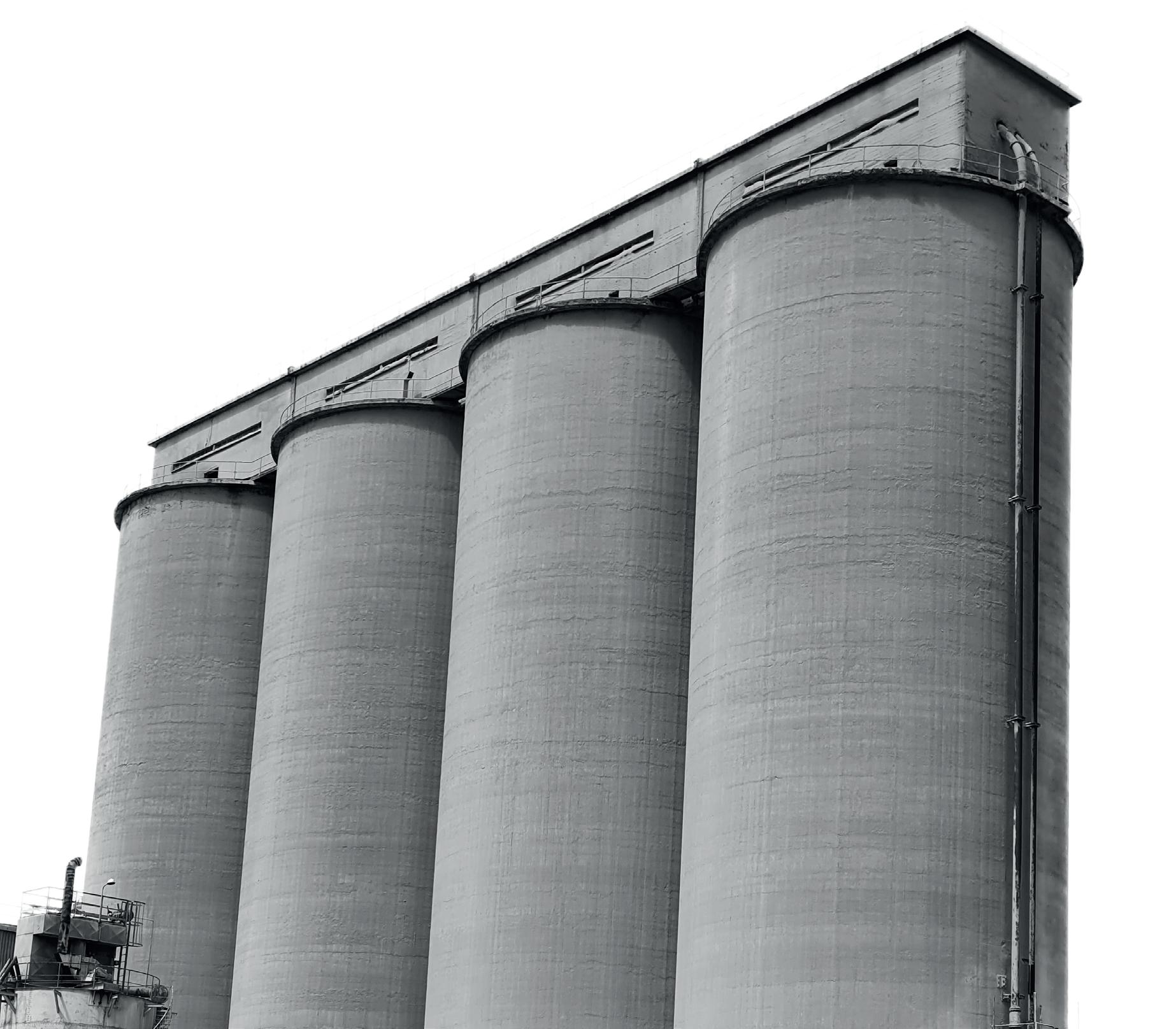

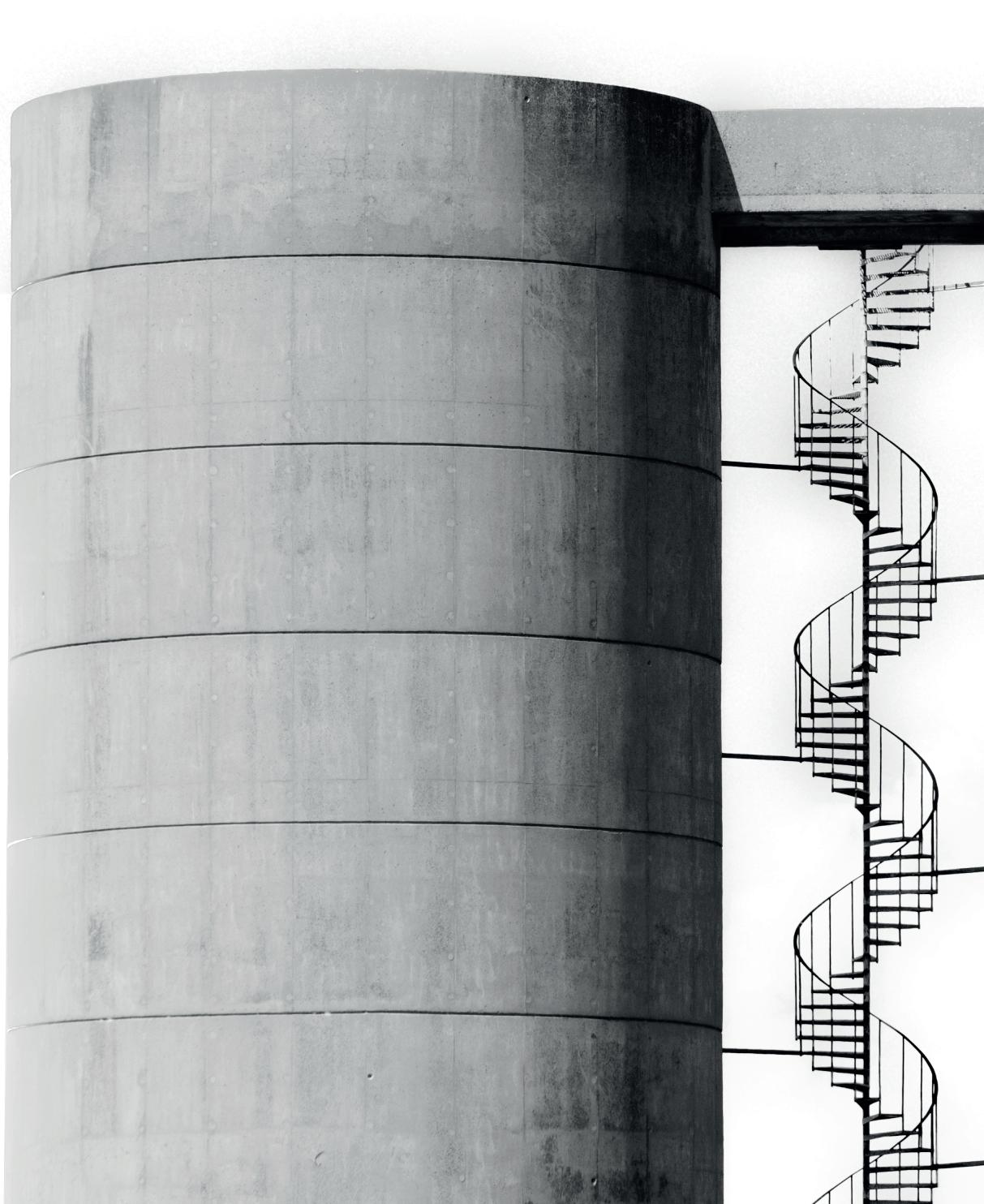

almacenamiento en silos embarque fase 1

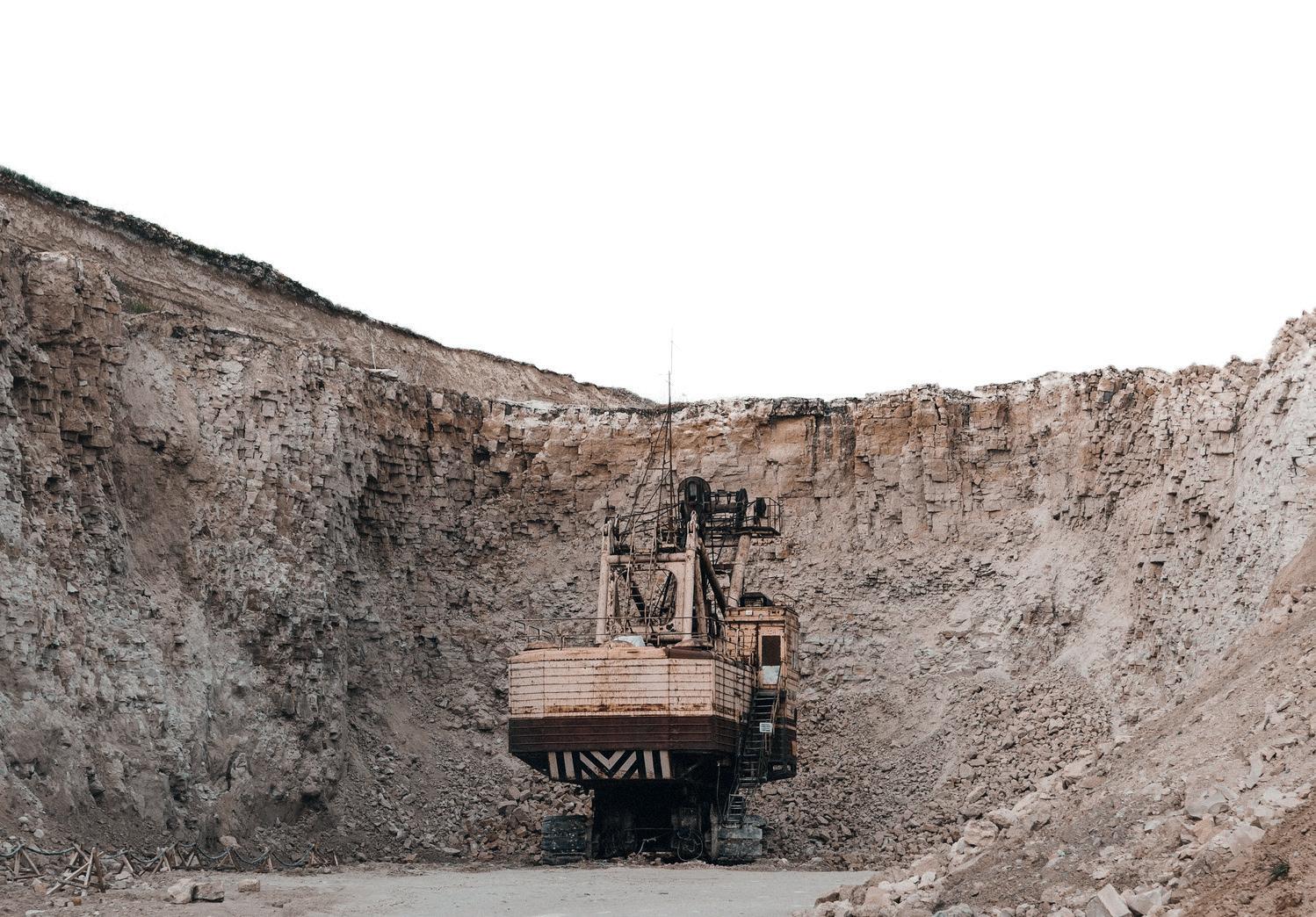

extracción de las materias primas en canteras a cielo abierto

piedra caliza arcilla transporte

una vez explotado el material se transporta hacia la fábrica mediante:

cintas transportadoras camiones fabricación

proceso para la obtención de cemento apartir de las materias primas:

triturado de las materias primas

almacenamiento del triturado molienda fina del material

homogenización de los materiales

calcinación de la mezcla - obtención de clincker

molienda de clincker - obtención de cemento

materiales explotados en las canteras de collserola

piedra caliza

destinada a la industria cementera

arcilla

la mayor cantera de collserola se dedica a su extracción

pizarra canteras inoperativas de época romana

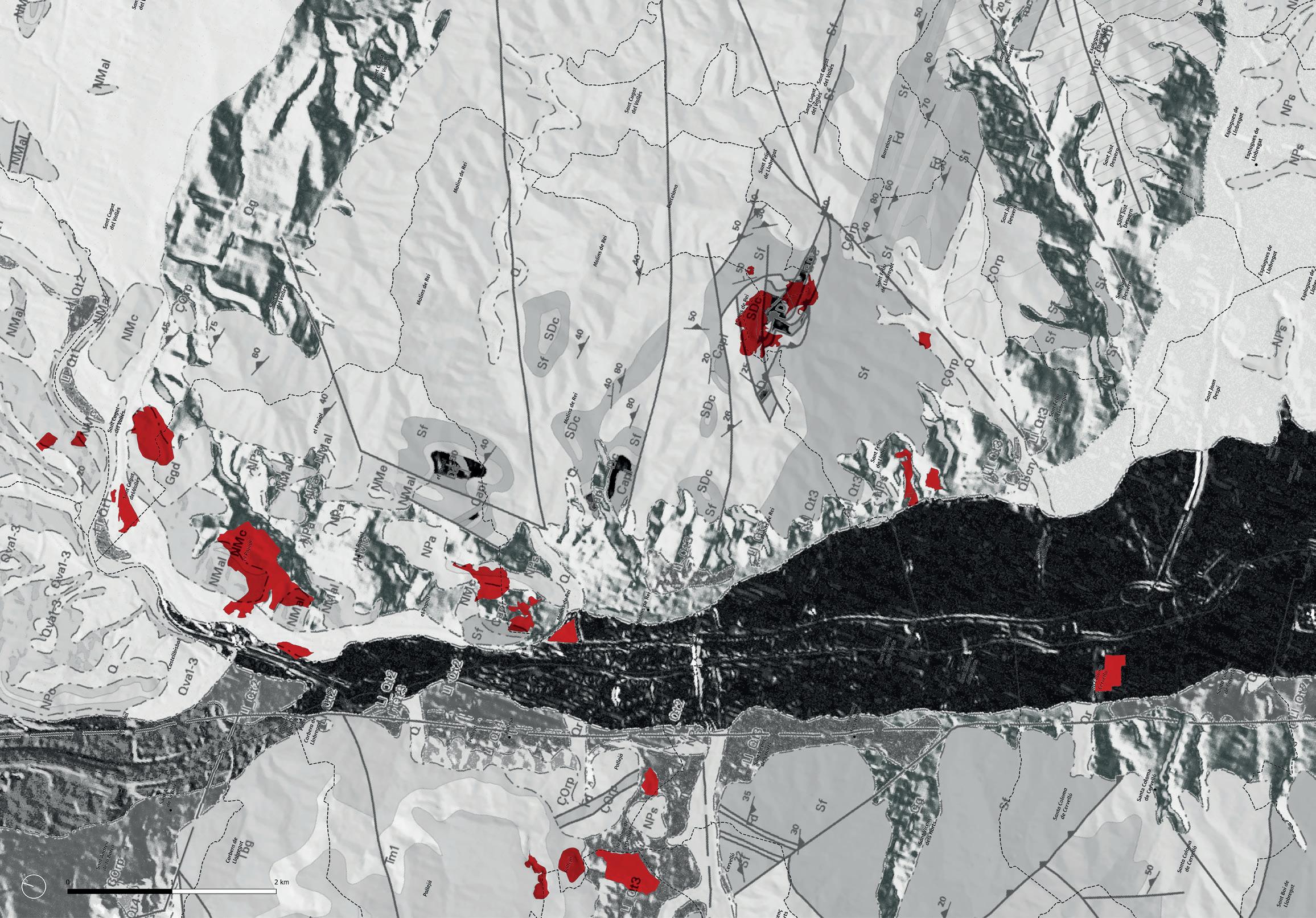

litología y clasificación de las canteras de collserola

arcillas

-brechas y arcillas rojas

calizas

-calizas nodulares y pizarras purpúreas con Orthoceras Encrinus y Monograptus

áridos

-gravas limos y arcillas del curso de inundación

áridos

-gravas brechas arcillas limos amarillentos y costras de caliche

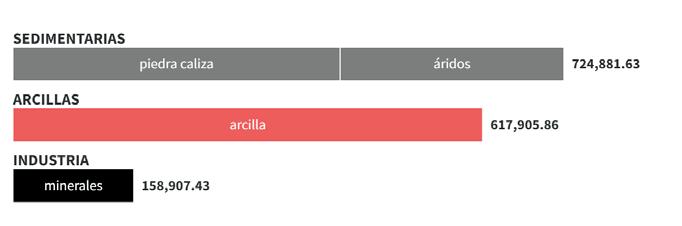

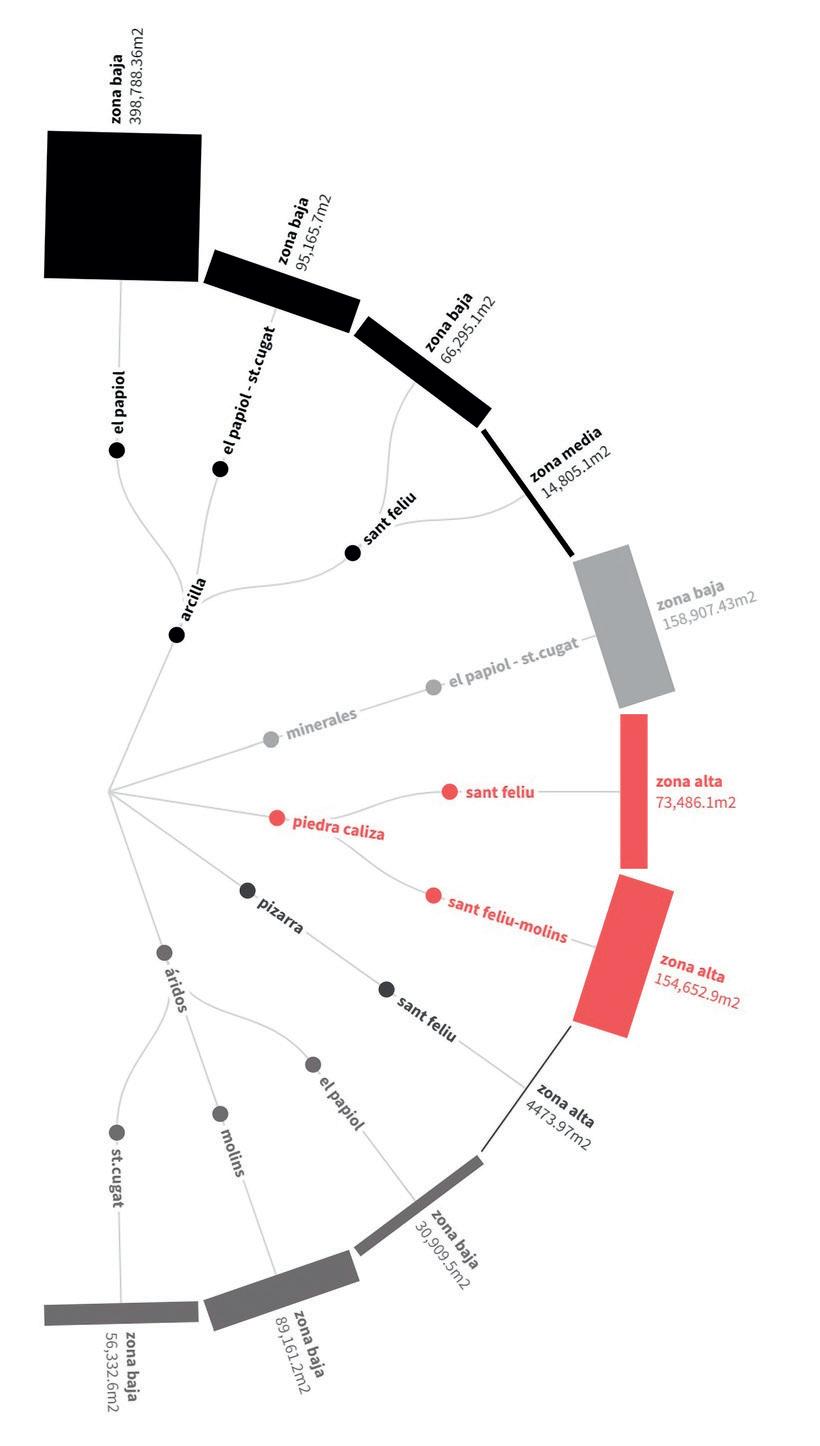

y explotación

arcilla el papiol 398788,36 m2 parc ciutadella barcelona 310000 - 174200 m2

minerales el papiol-st. cugat 158907,43 m2 pedrera berta

piedra caliza pedrera anna 154652,9 m2 sant feliu-molins arcilla el papiol-molins

m2 piedra caliza sant feliu ll.

piedra caliza pedrera anna

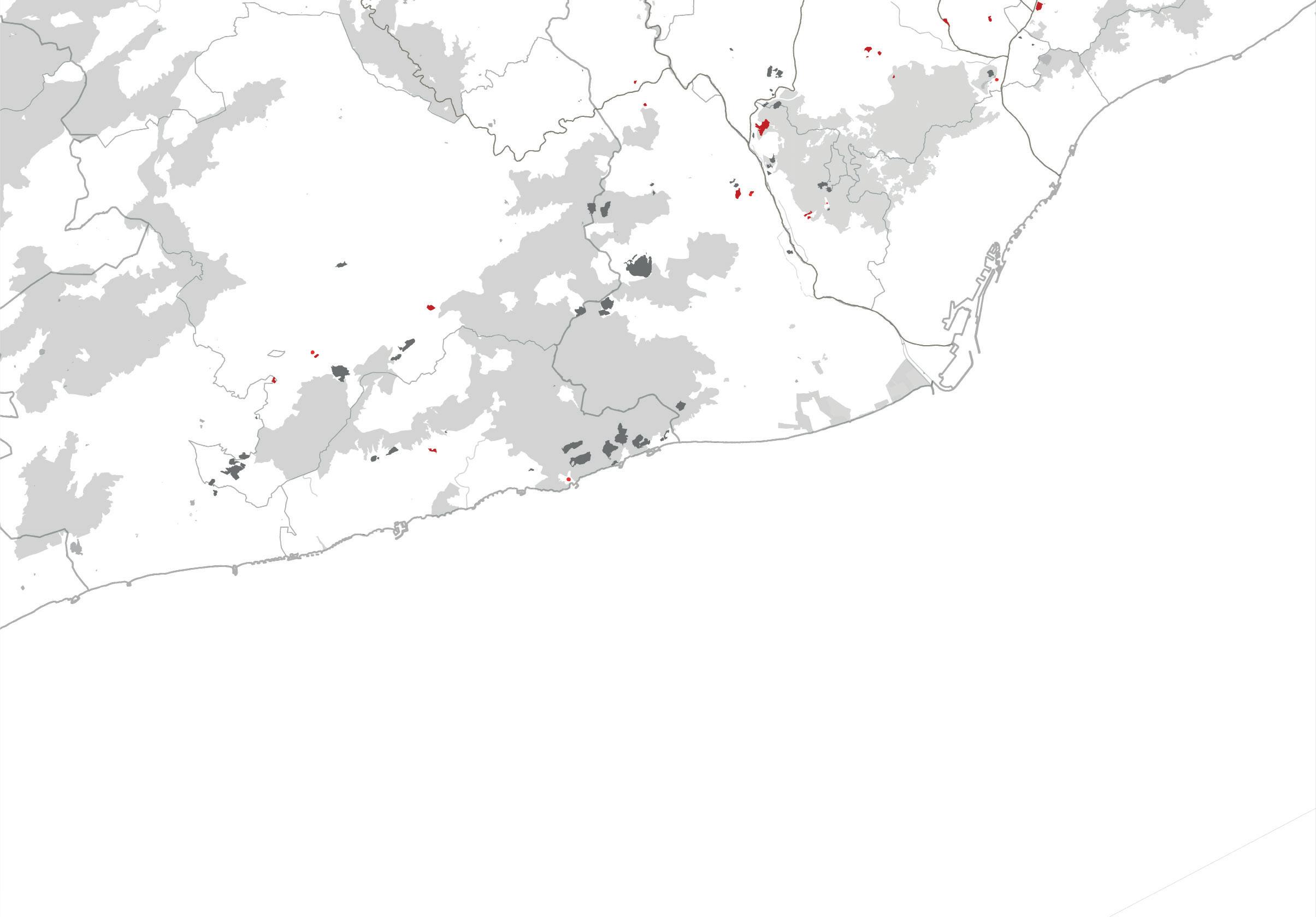

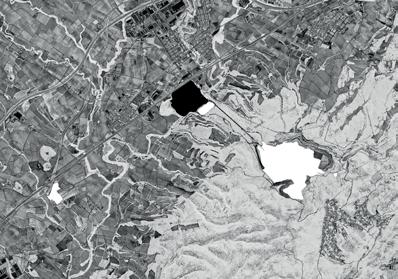

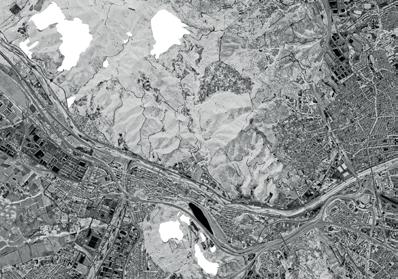

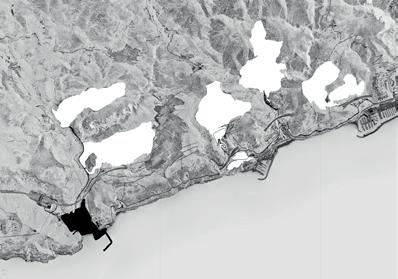

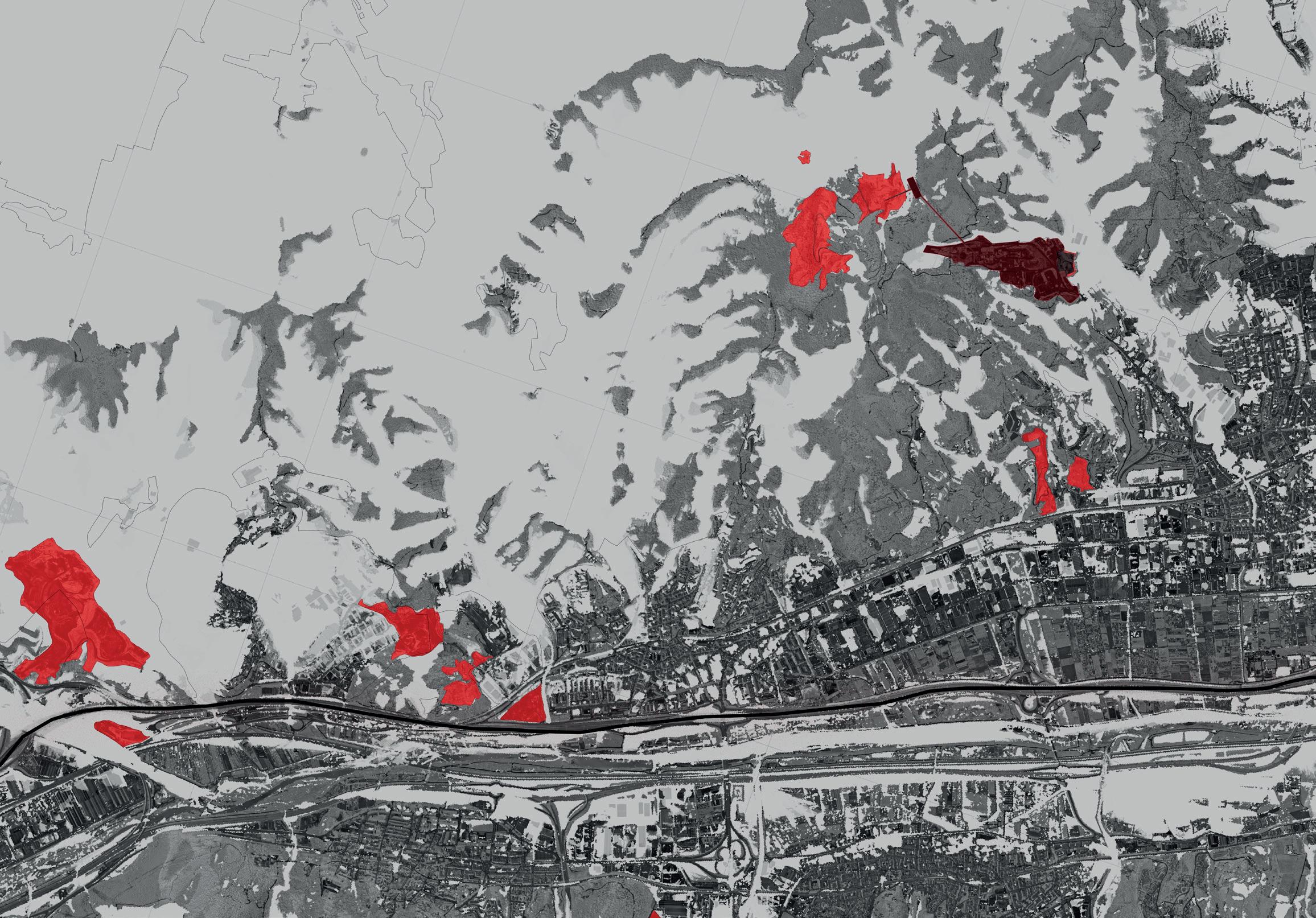

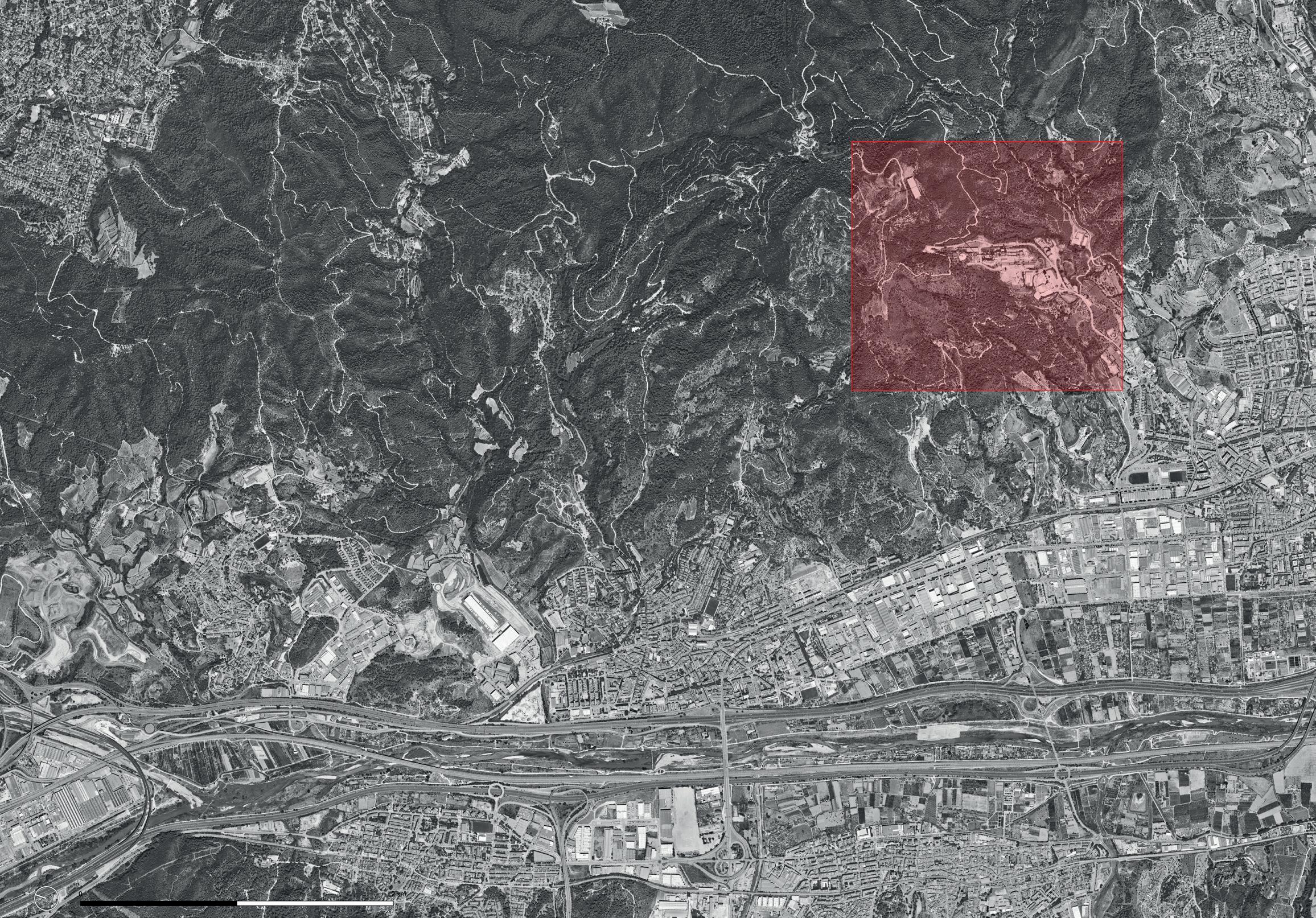

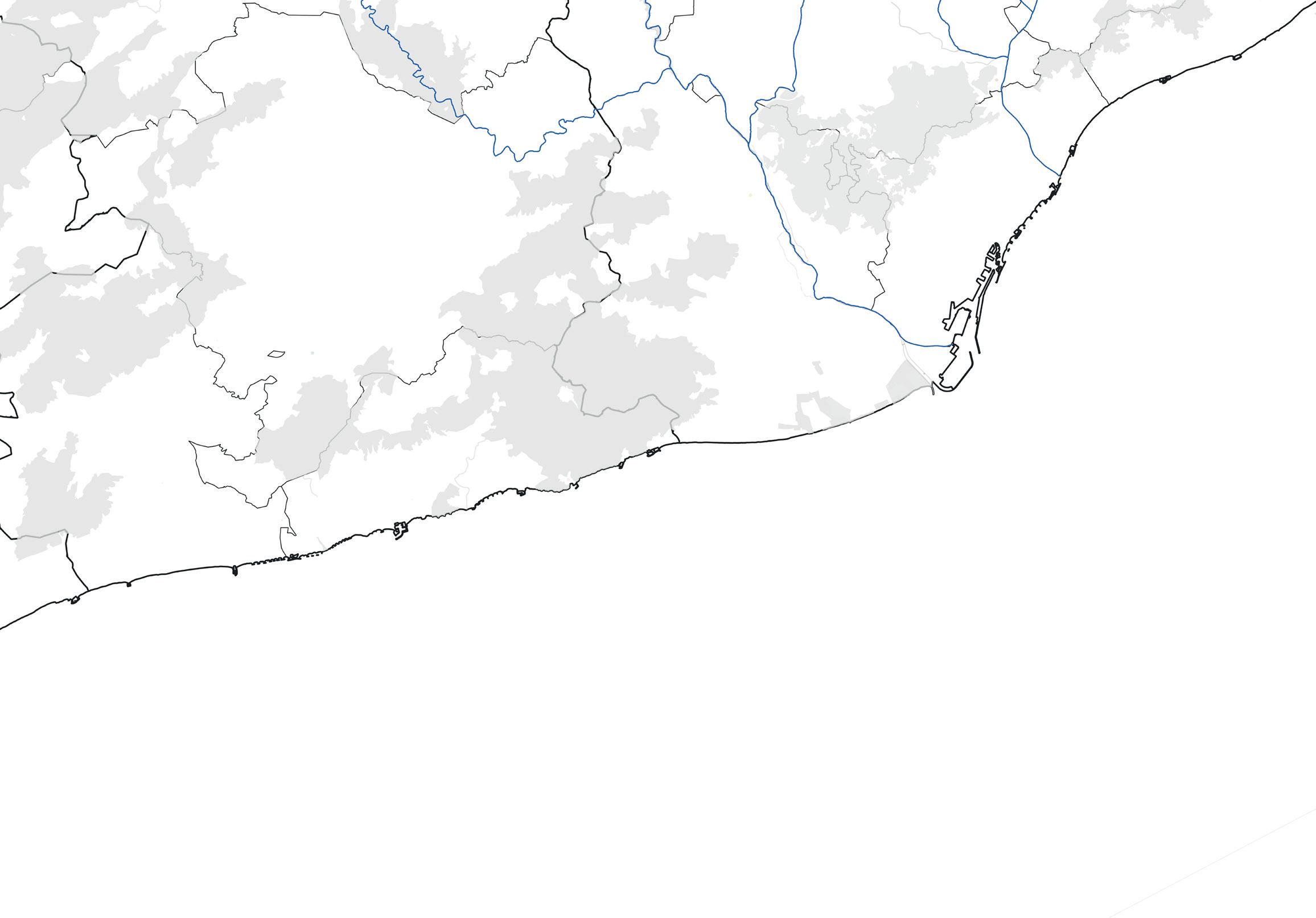

distribución canteras

cuantificar y localizar las canteras del emplazamiento

distribución canteras localizar las canteras de las vegueries cercanas

Camp de Tarragona

Penedès

canteras de arcilla

Regió Metropolitana

de Barcelona els monjos

pallejà sant feliu montcada

Fábrica de cemento de Montcada i Reixac, cuenta con una superfície de 1.286.744,8 km2 de explotación de piedras calizas y minerales.

canteras de piedra caliza y sedimentarias

sitges

Esta fábrica cuenta en un radio de 3km con 3 canteras:

- Cantera de Piedra Caliza: 709.903,58 km2. - Canteras de Arcilla: 92.665,1 km2.

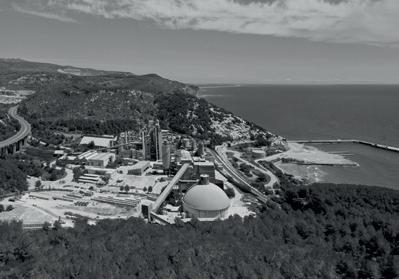

La fábrica de Vallcarca en un radio de 5 km cuenta con 7 canteras, todas ellas de piedra caliza con un área total de 2.853.208,79 km2.

Cementos Molins cuenta en sus alrededores más cercanos con diferentes canteras donde recoje una parte de la materia utilizada total, tiene unos 603.051 km2 de explotación de arcilla y unos 349.141,2 km2 de piedra caliza y áridos.

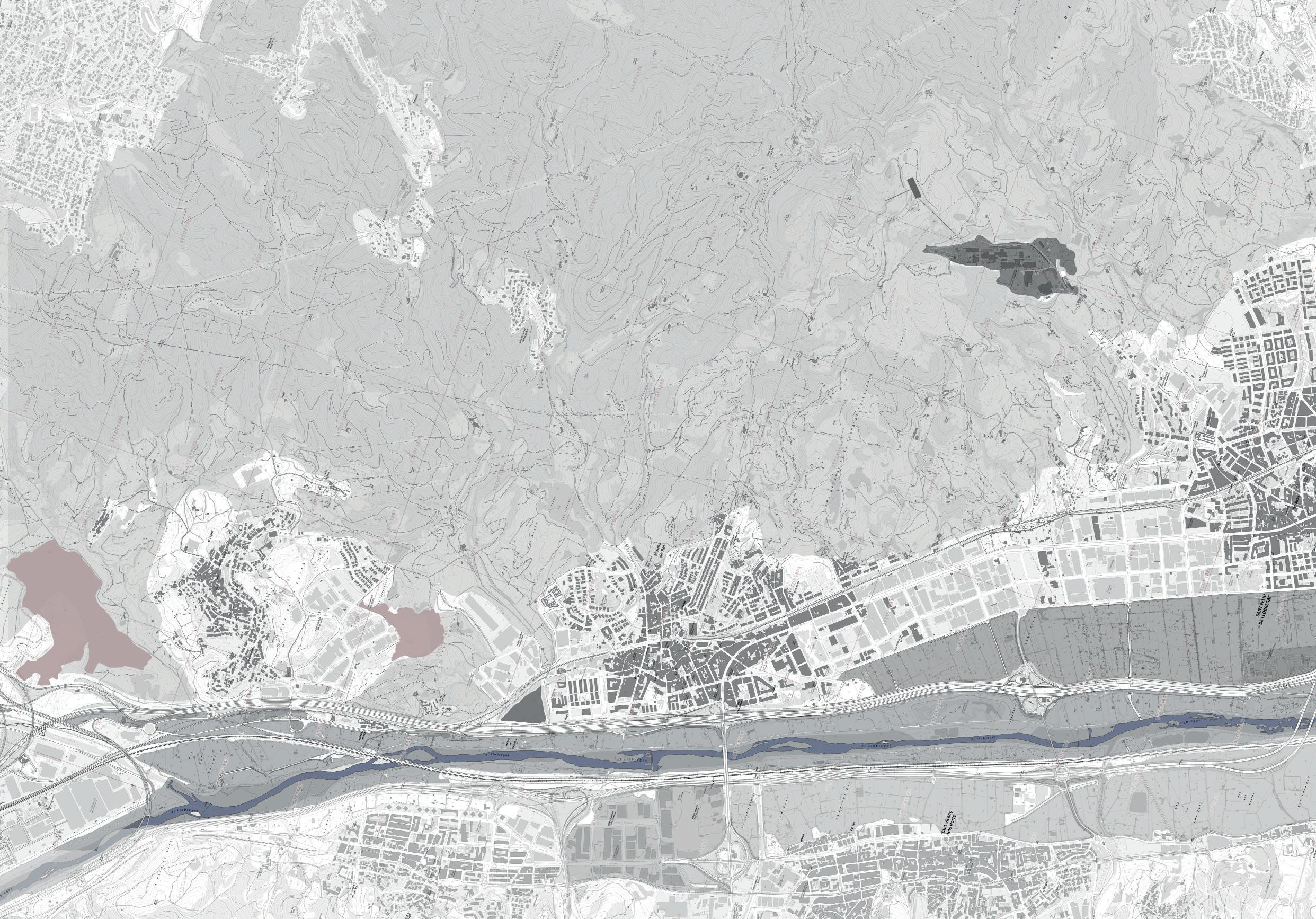

zonas de oportunidad en la transición de collserola - llobregat

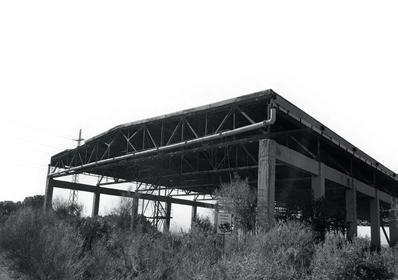

restauración del hangar -¿patrimonio minero o contaminación paisajística?

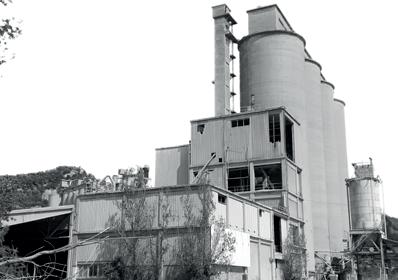

restauración de fábrica -esqueleto de la antigua fábrica SANSON.

restauración de cantera -cantera de mayor escala en collserola con un gran impacto.

patrimonio

-reconocer y conectar (visual o físicamente) los hitos presentes.

conexión

-posible corredor que conecta la zona agrícola con la montaña.

potenciales oportunidades de los temas escogidos en el emplazamiento

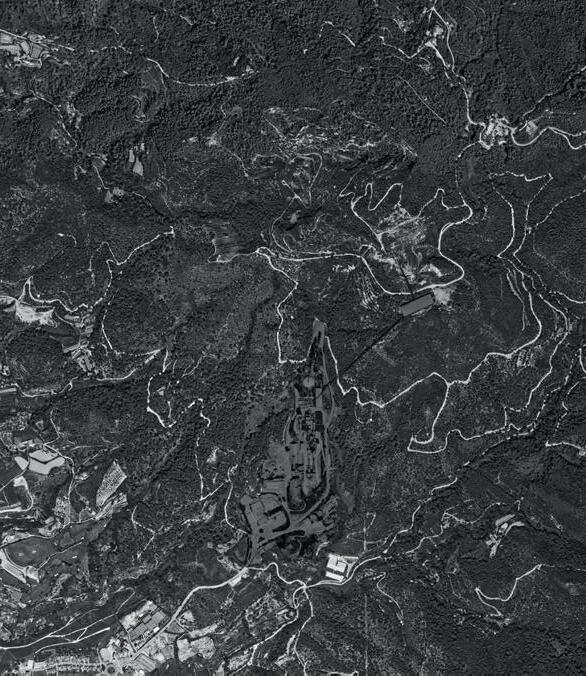

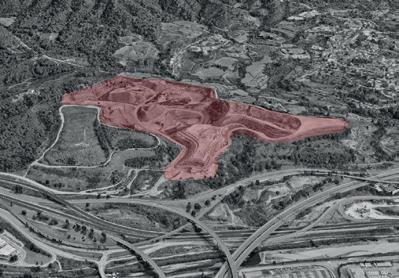

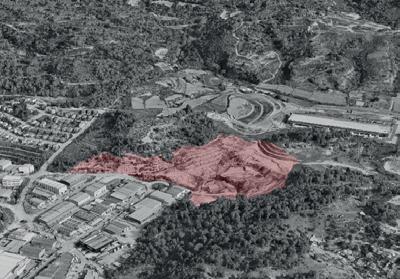

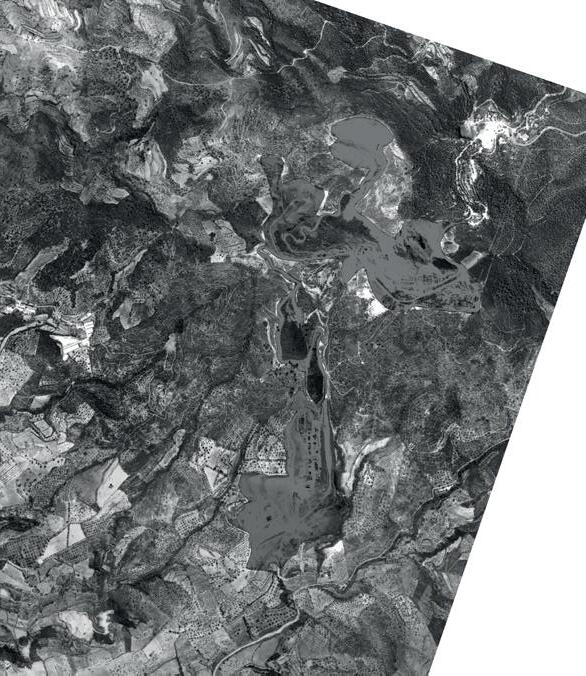

Cantera más grande de collserola, situada en el municipio de el papiol,dedicada a la explotación de arcilla, cuenta con zonas restauradas después del fin de su actividad.

Análisis superficial:

-Gran Impacto visual sin ningún beneficio.

-La preservación de su morfología actual no es de interés debido al material erosionable e inestable.

Propuesta:

-Restauración total o parcial por el escaso equipamiento y su magnitud.

Cantera de arcilla actualmente en desuso y utilizada como almacenamiento de áridos y arcillas, se encuentra entre el polígono de el papiol y el centro logístico de amazon, las paredes están en un estado de erosión muy alto, desprovisto de vegetación y cuenta con una gran esplanda.

Esta cantera actualmente evita la conexión entre collserola y la muntanya del baró.

Propuesta:

-Reconectar mediante la revegetación y en la zona plana proponer equipamiento.

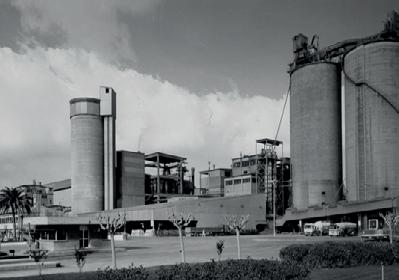

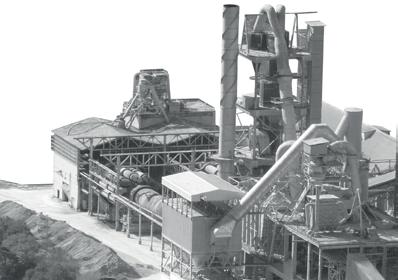

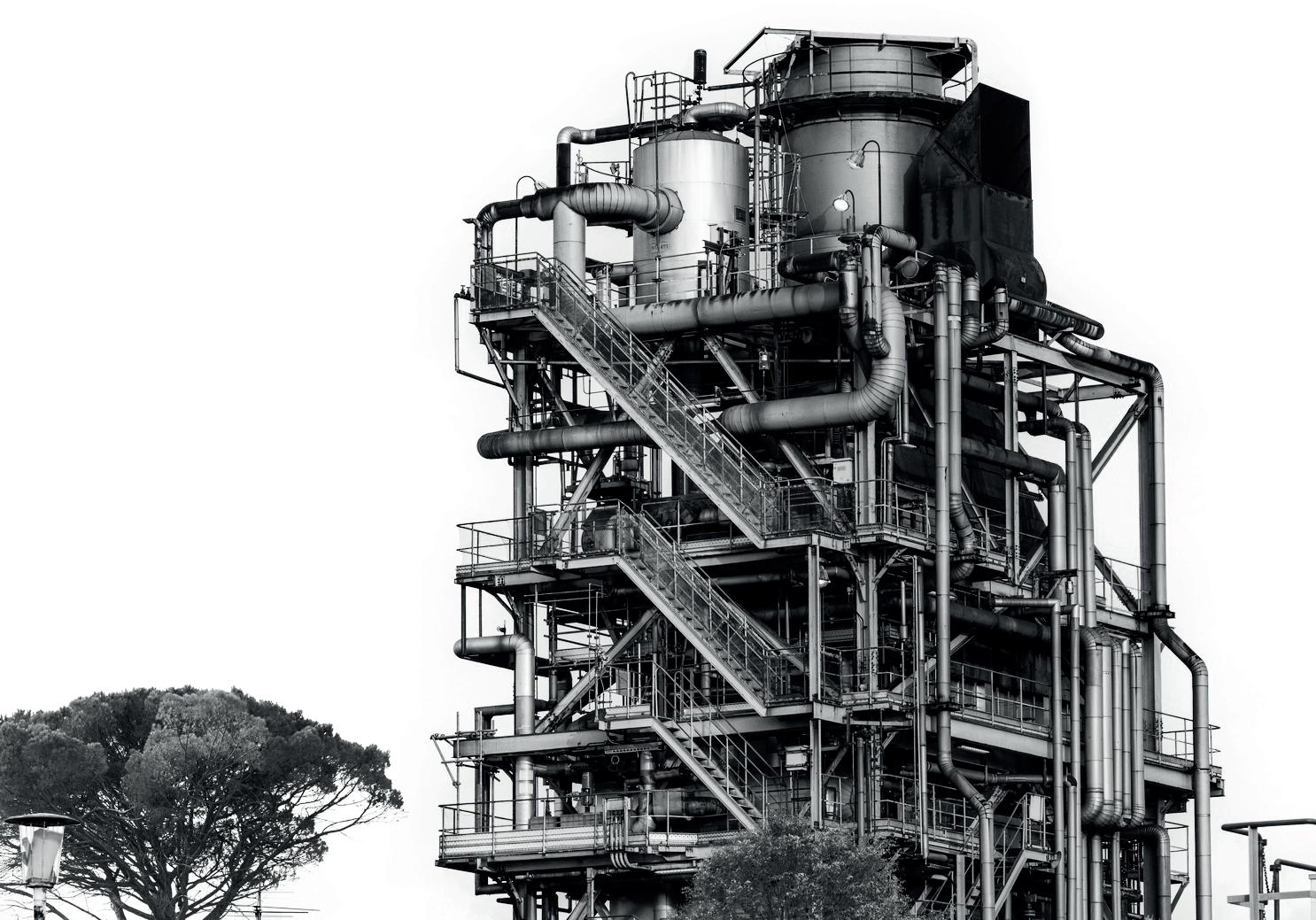

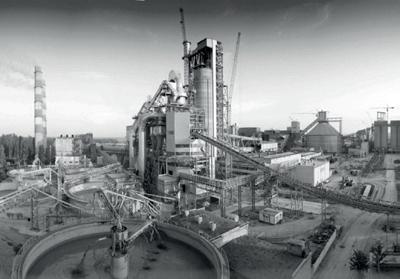

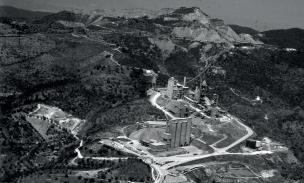

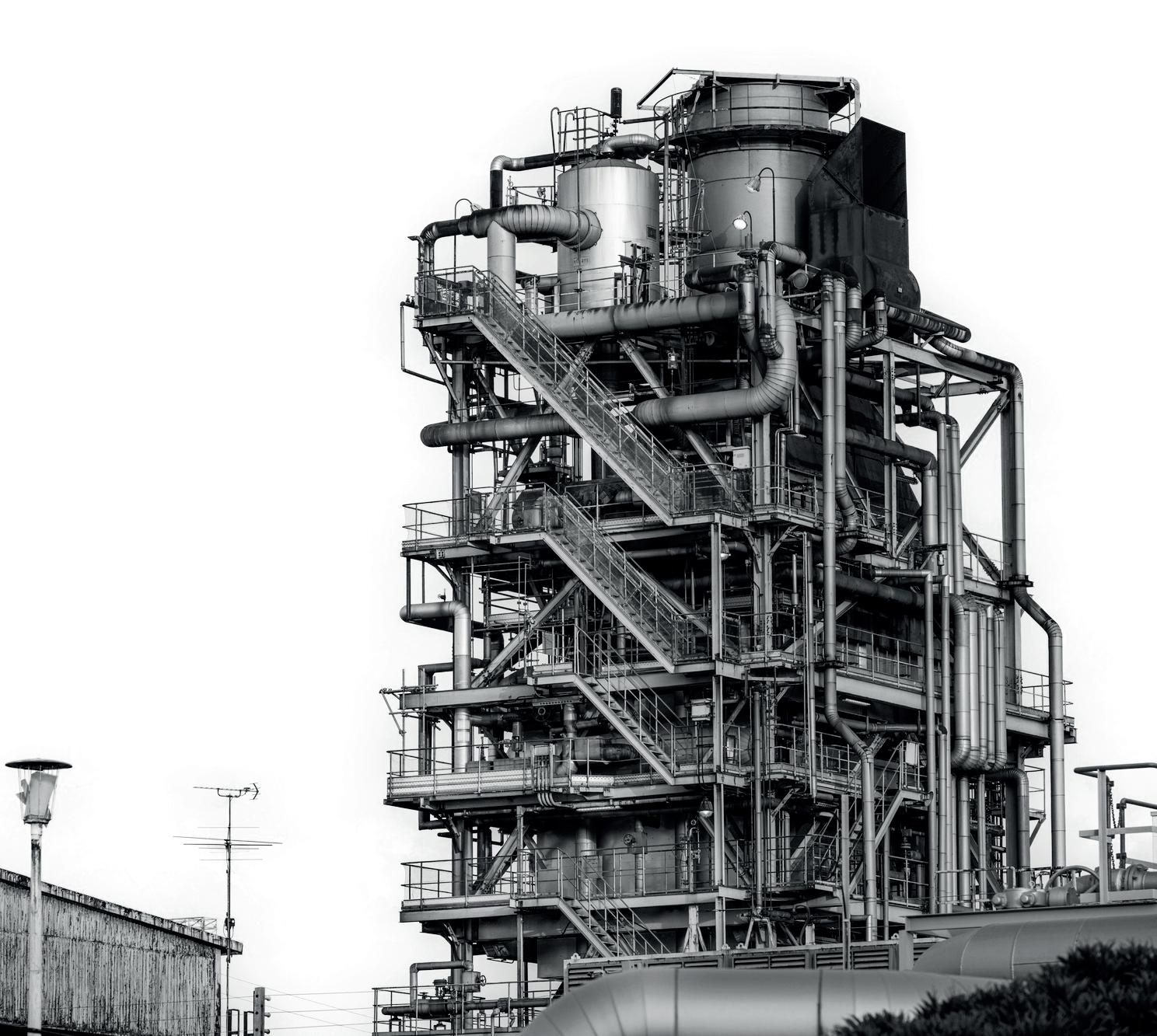

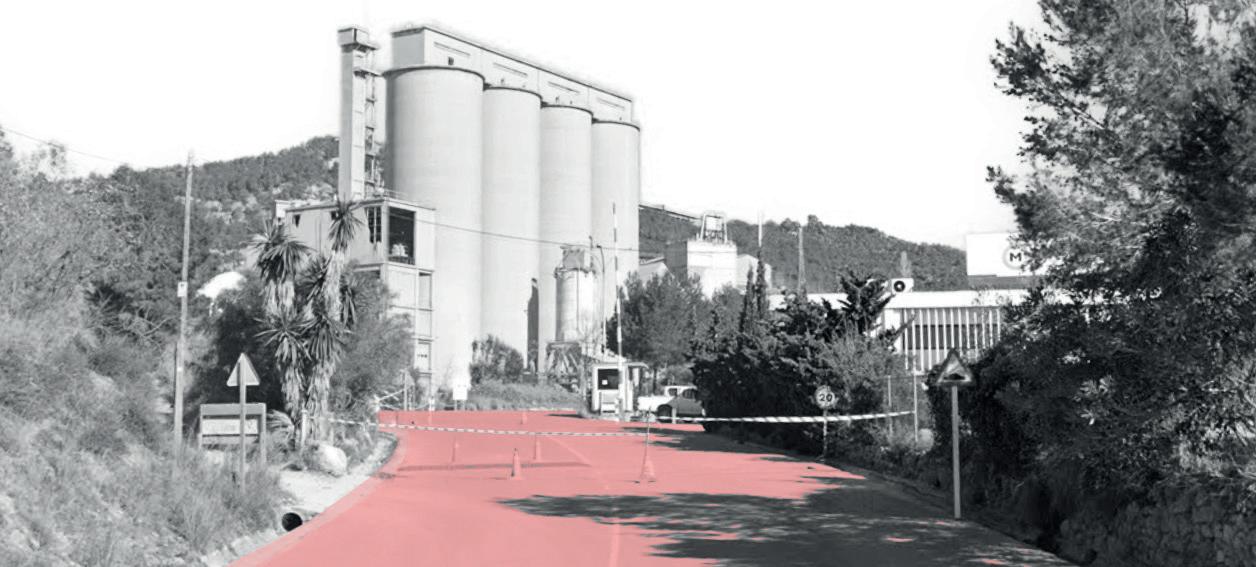

Fábrica Sanson, es una empresa cementera que ha estado en activo durante 38 años (1968 - 2006), se encuentra dentro del parque natural de collserola, donde se llevaba a cabo todo el proceso de fabricación de cemento (cantera - silos de almacenamiento).

Tiene un gran impacto visual, ahora si será nuestra decisión considerarlo cómo patrimonio industrial/minero o un gran estorbo.

Propuesta:

-Creación de un gran parque post-industrial, manteniendo algunas preexistencias.

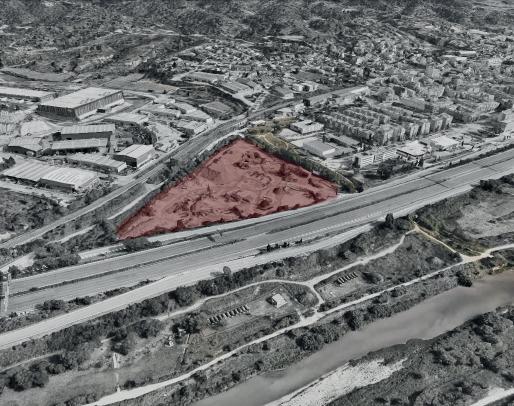

Cantera de extracción de áridos, situada entre la vía b-23 y las vías del tren, dando la espalda al parque de la riera de vallvidriera por donde pasa el mismo torrente, se encuentra escondida mediante una alineación de chopos y diversas espécies de riera.

Propuesta:

-Retirar el permiso de extracción y unir esta cantera con el torrente y el parque creando un stepping stone entre el llobregat y el parque de collserola dividido por las vías del tren y la vía b-23.

transporte

vías de conexión terrestre entre las canteras y las fábricas

vínculos

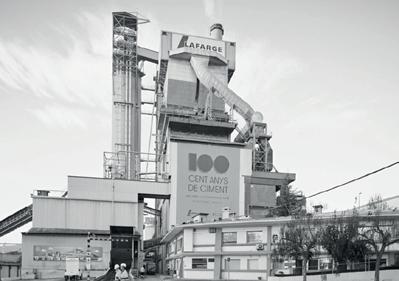

fábricas de cemento activas en la región

pallejà

Penedès

els monjos

Dispone de Cantera propia, 2 trituradoras móviles de 600 t/h cada una, 3 líneas de producción de clínker con una capacidad de 5.800 toneladas/día, 3 molinos de cemento y 2 líneas de ensacado, cuenta con una superficie de 273.469,3 m² y está especializada en:

-Cemento -Clínker

Regió Metropolitana de Barcelona

sitges sant feliu montcada

La primera fábrica de cemento de España e inaugurada en el 1903, que proveía a las ciudades de costa del mediterraneo y las islas Baleares, cuenta con una superficie de 181595,6 m² y está especializada en: -Cemento -Hormigón y áridos -Prefabricados -Mortero

Cementos Molins fue fundada en 1928 para continuar las operaciones de canteras y producción de cal y cemento del Baix Llobregat, con una superfície de 285801,7m2 está especializada en:

-Cemento -Hormigón y áridos -Prefabricados -Ecomateriales

Fábrica de cemento localizada en Montcada i Reixac, cuenta con una superfície de 66457 m² y especializada en:

-Cemento

-Hormigón -Mortero

La empresa La Auxiliar de la Construcción, SA fue fundada en 1917 con el propósito de producir cemento bajo la marca Sanson. Inicialmente, el material era extraído de la cantera de Sant Feliu de Llobregat y llevado a las instalaciones de Sant Just Desvern para su procesamiento. En 1968, a causa de protestas de los vecinos, la fábrica se mudó a Sant Feliu, cerca de la cantera, donde estuvo activa hasta 2006. Durante ese período, una comunidad obrera de aproximadamente doscientas personas se estableció en la zona. Aunque el edificio de la fábrica permanece en pie, su futuro genera controversia: demolición, preservación como patrimonio industrial o adaptación para nuevos usos.

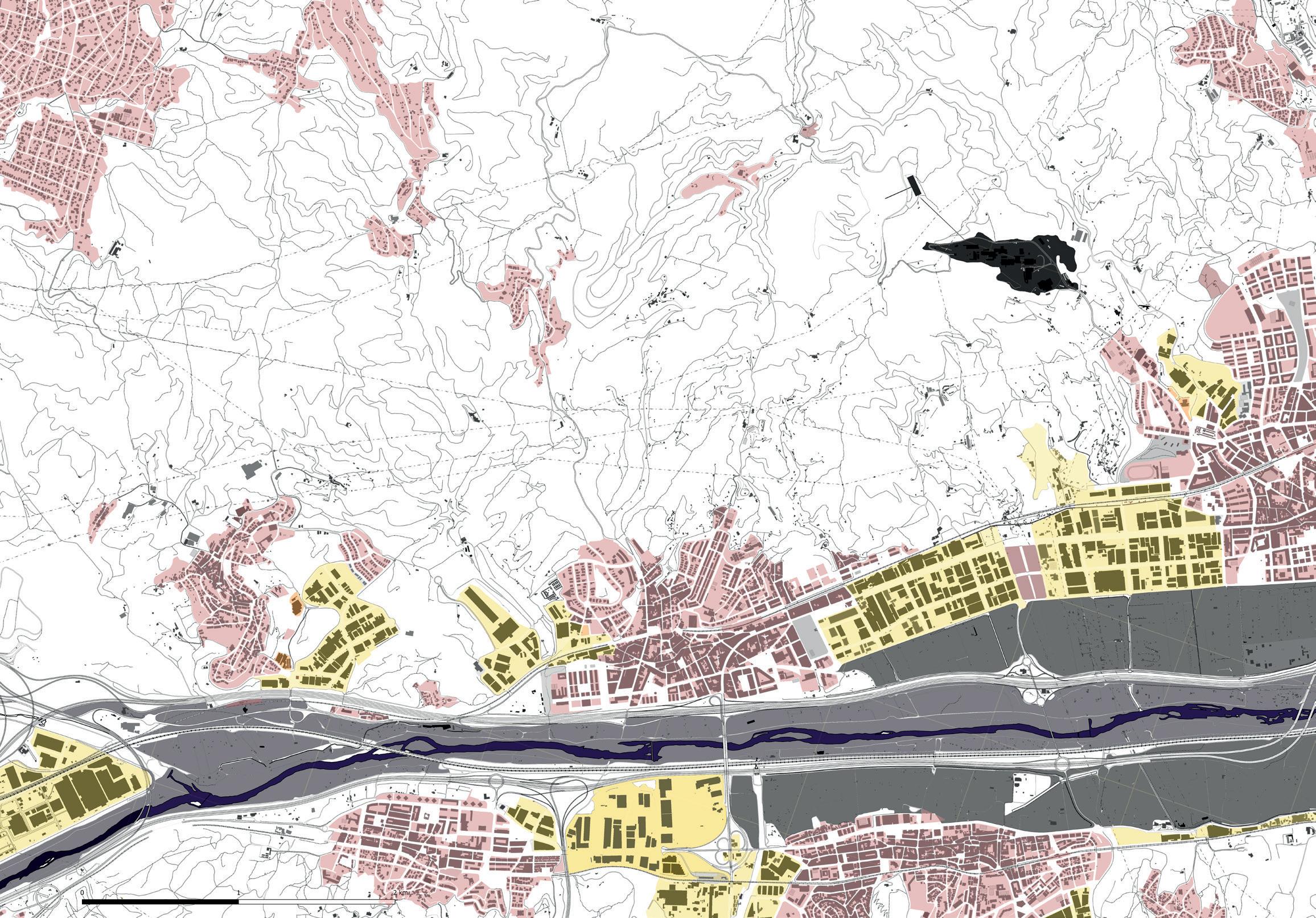

comunidad

usos y actividades en las proximidades al lugar de proyecto

equipamientos

1. polideportivo les grases

2. escuela pau vila

3. escuela mestral

4. instituto martí dot

5. instituto bernat el ferrer

6. escuela virolai

7. escuela martí pol

8. ambulatorio la rambla

9. ambulatorio molins

10. pistas de tenis sant jordi

11. restaurante la salut

zonas verdes

1. parque de la pineda de la salut

2. parque europa

3. parque mas lluí

4. parque del cerdanet

5. parque fluvial molins de rei

6. parque de la mariona

7. parque del llobregat

8. parque de la riera de vallvidriera

zona industrial

1. polígono les grases

2. polígono el pla

3. polígono masor

4. polígono san antonio

5. cementos molins

6. dsv logistics

7. polígono el papiol

8. polígono castellbisbal

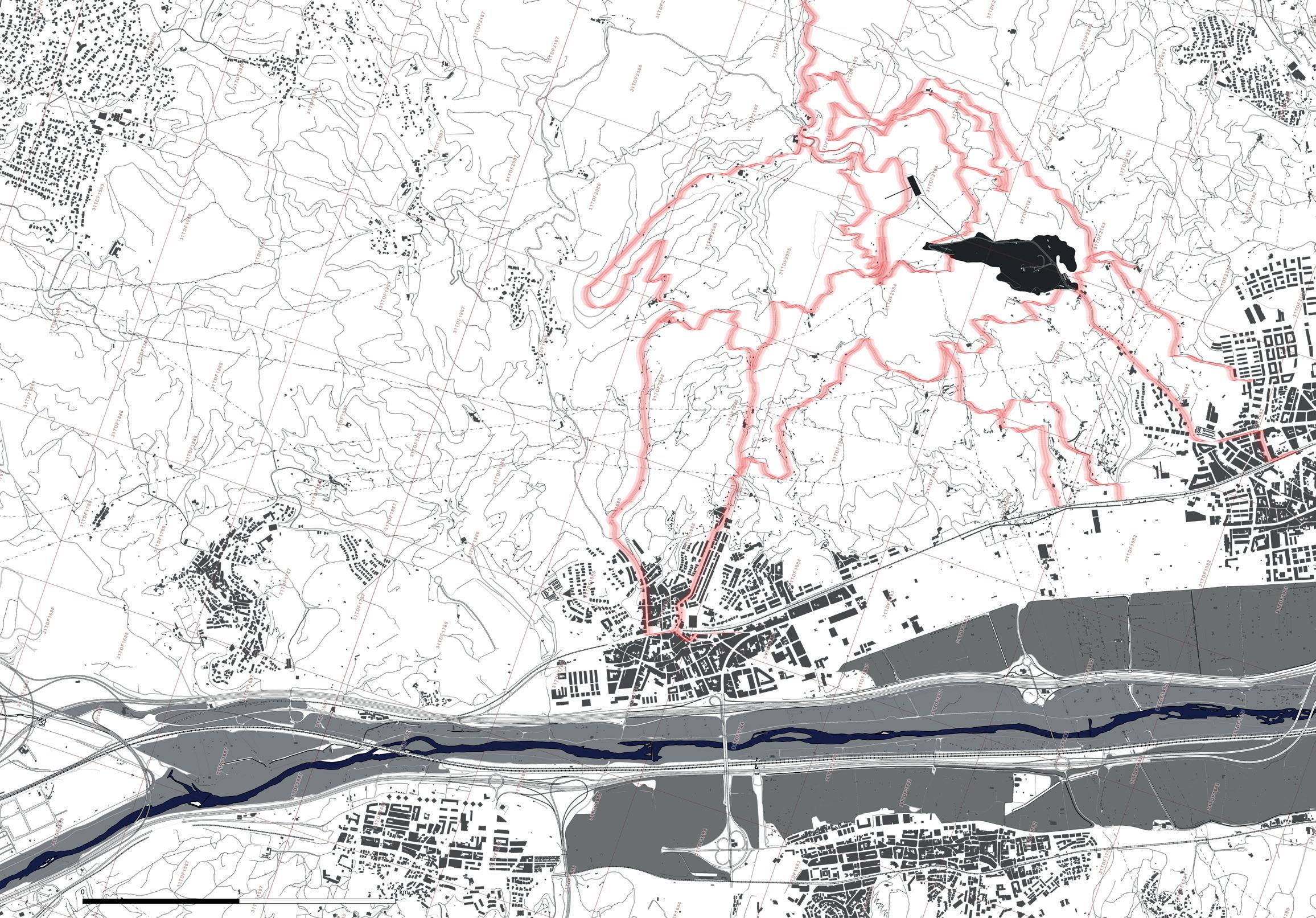

rutas y patrimonio que observan las personas antes de llegar al emplazamiento de trabajo

ermita de santa cruz d’olorda

pedrera dels ocells

puig d’olorda - cima y mirador

cueva de l’or - yacimiento arq.

iglesia de sant bartolomé

torre abadal - yacimiento arq.

torre abadal - masia

can canaris - masia

castillo de castellciuró

ermita de sant pere

can graner - masia

can ferriol - masia

torre del bisbe - masia

can parellada - masia

ermita de la salut

can albareda - masia

canal de la infanta - obra civil

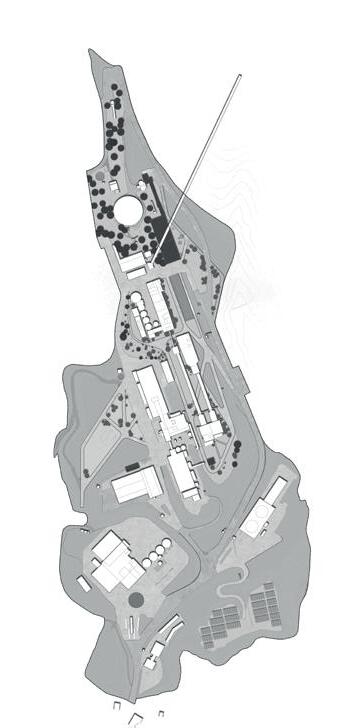

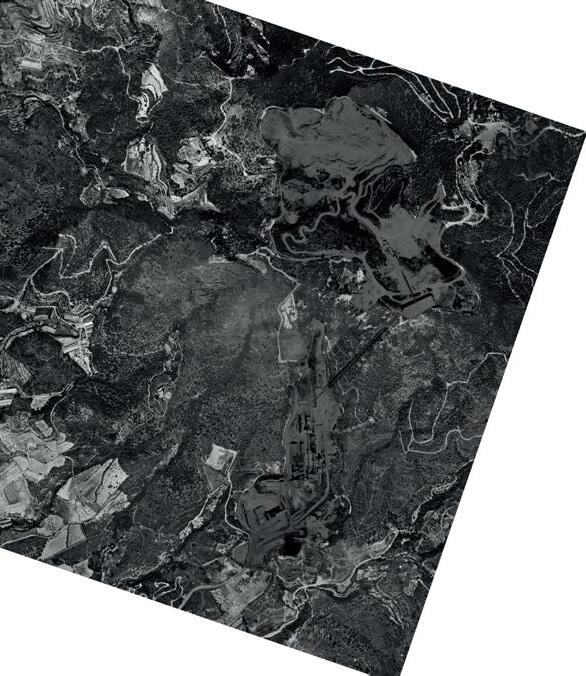

problema de conexión dinensionar y enfocar la tensión

sant feliu de llobregat sant just desvern

estaciones

1. antigua cantera de piedra caliza

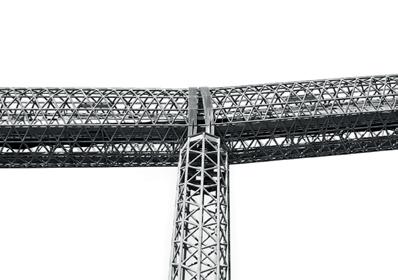

2. cinta transportadora (cantera - hangar)

3. hangar de almacenamiento

4. cinta transportadora (hangar - fábrica)

5. planta de distribución

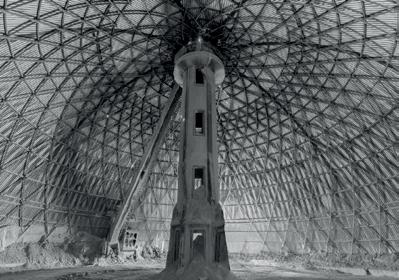

6. cúpula de almacenamiento

7. planta trituradora

8. silos de almacenamiento

9. precalentadores

10. hornos rotativos

11. silos de almacenamiento de clinker

12. planta trituradora cemento

13. silos de almacenamiento de cemento y zona de carga para transporte

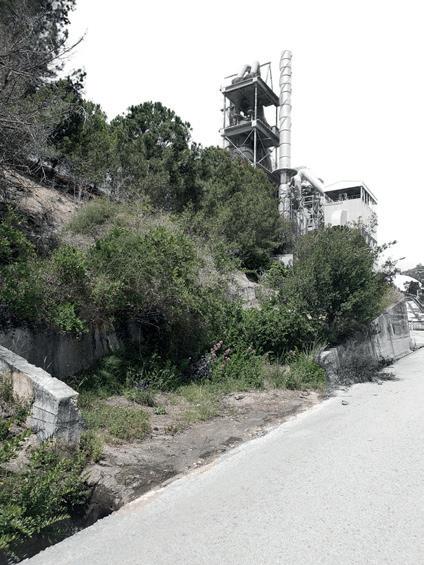

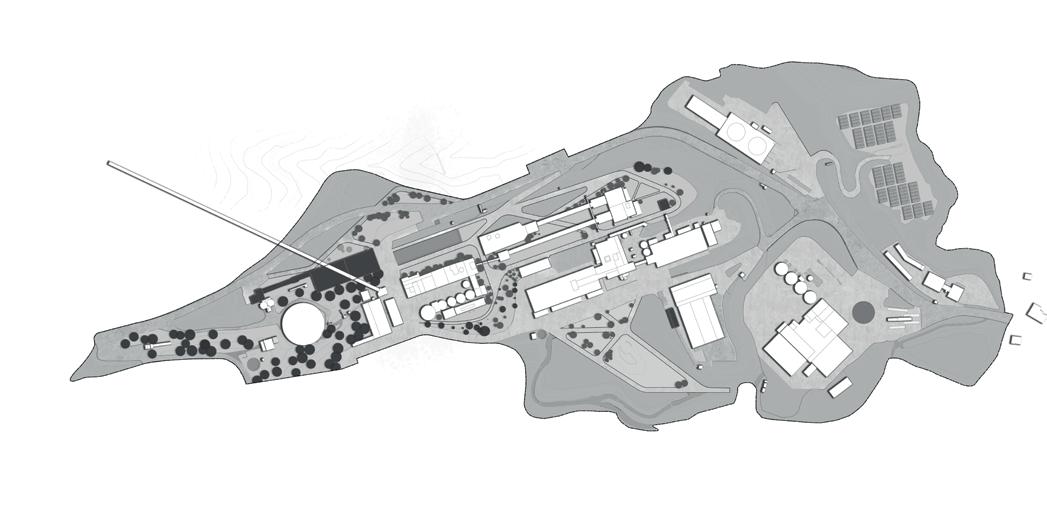

primer contacto análisis básico enfocado a proyecto

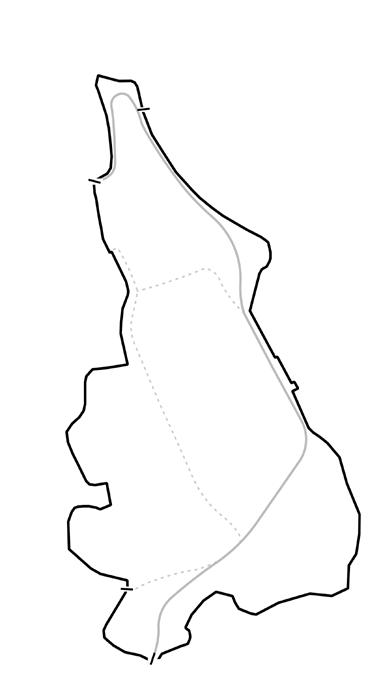

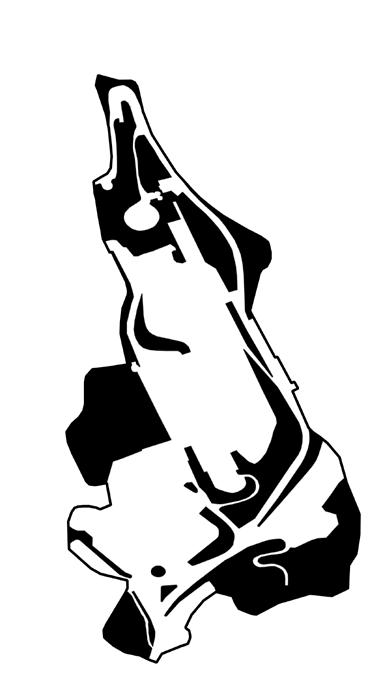

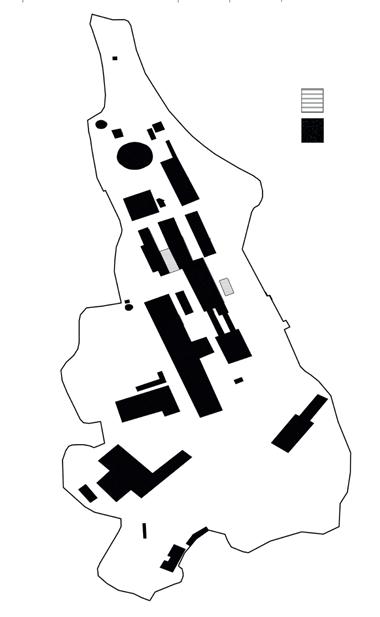

perímetro, puertas y límites edificado permeable pendientes grid existente

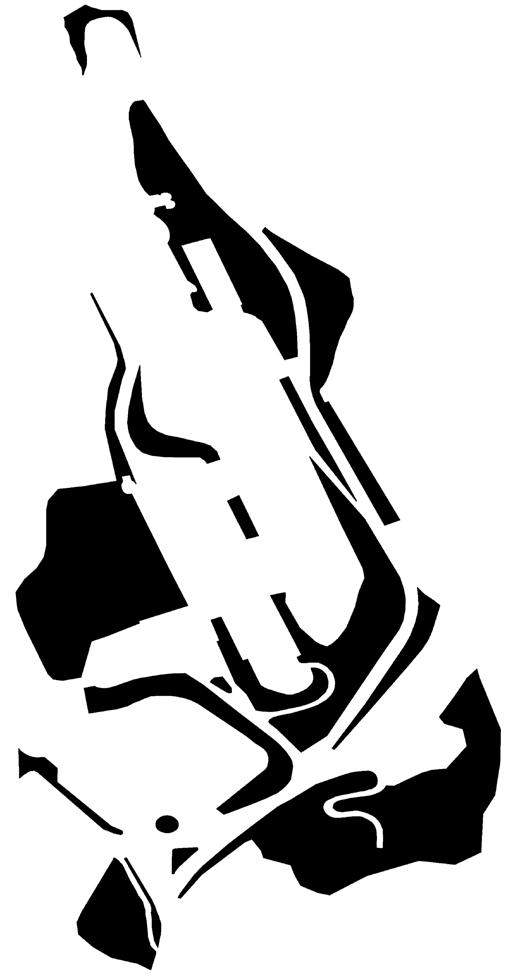

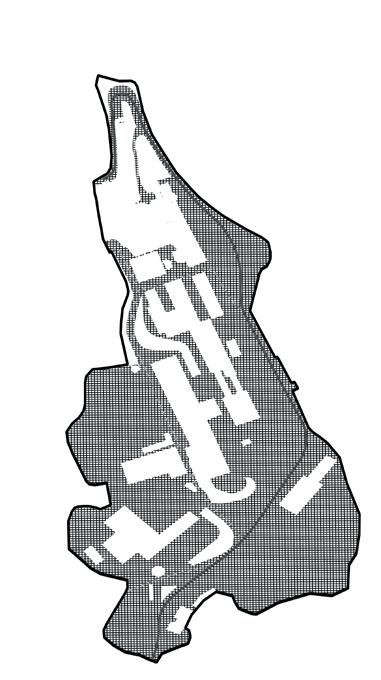

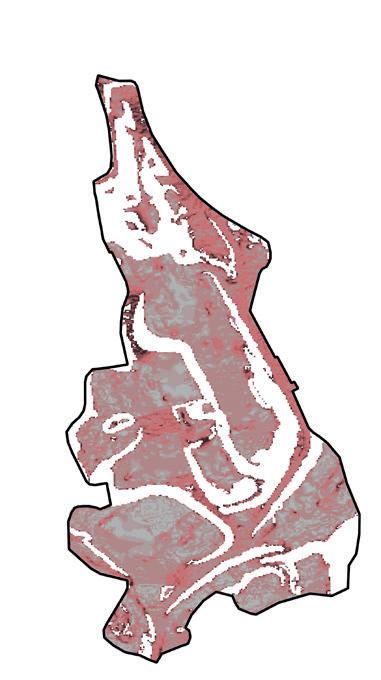

análisis de los fragmentos permeables de la fábrica

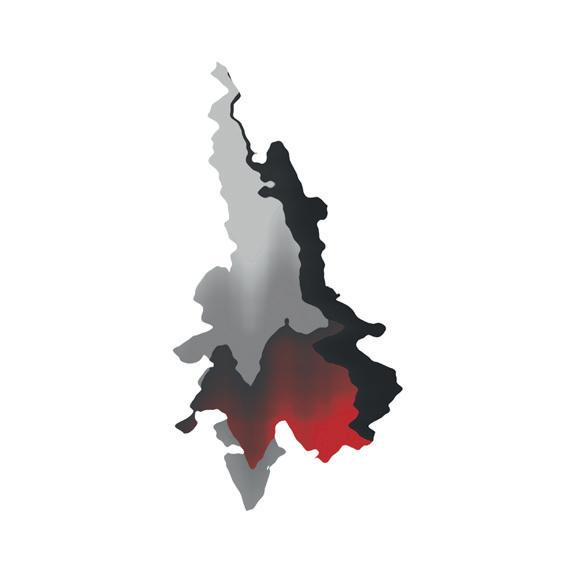

suelo contaminado compactación

compactación área sensible de erosión compactación área sensible de erosión

compactación

área sensible de erosión

alta pendiente

zona plana alta pendiente pendiente baja

compactación suelo contaminado área sensible de erosión

área sensible de erosión

área sensible de erosión área sensible de erosión isla

alta pendiente zona

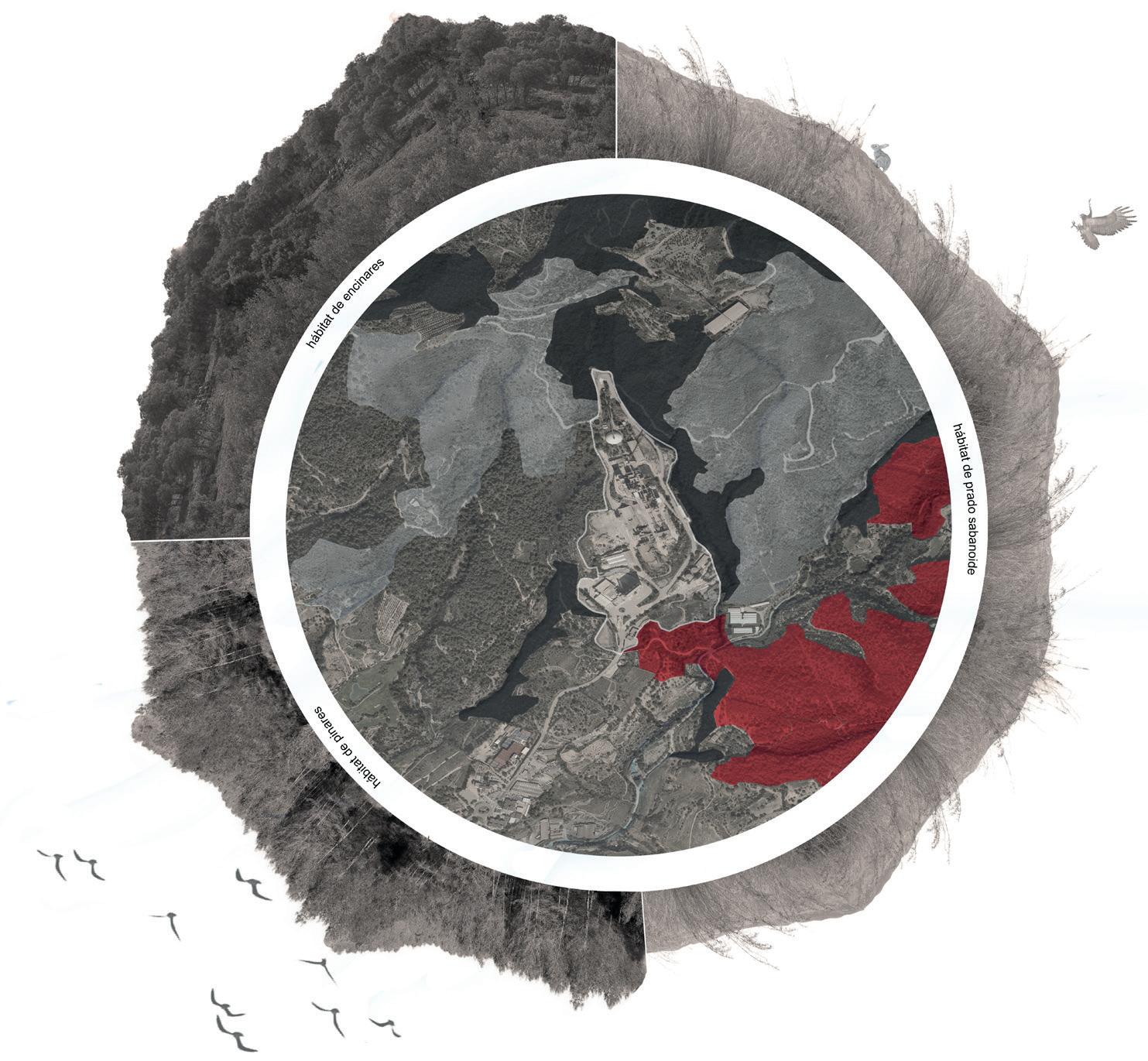

hábitats de interés comunitario

análisis de la vegetación existente

prado sabanoide

Hyparrhenia hirta

Cistus salviifolius

Alyssum maritimum

Rosmarinus officinalis

Ulex parviflorus

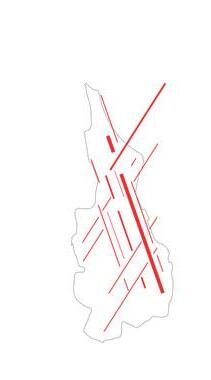

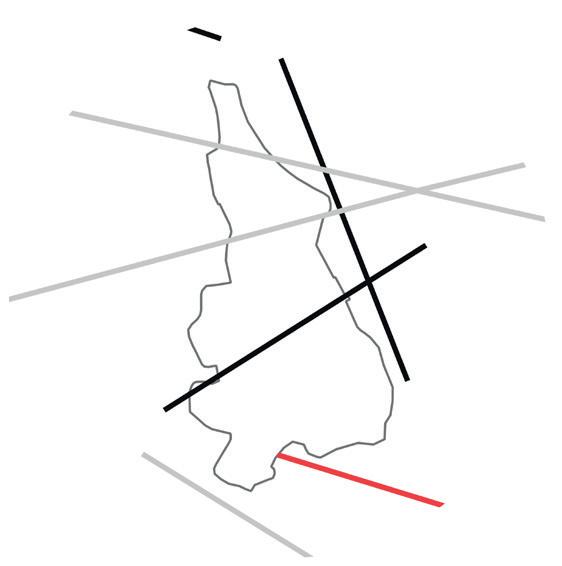

ejes de dirección

posible continuidad de los hábitats

Globularia alypum pinar

Pinus halepensis

Pinus pinea

Pistacia lentiscus

Erica arborea

Arbutus unedo

Juniperus oxycedrus

encinar

Quercus ilex

Quercus cerrioides

Ruscus aculeatus

Viburnum tinus

Sorbus domestica

Hedera helix

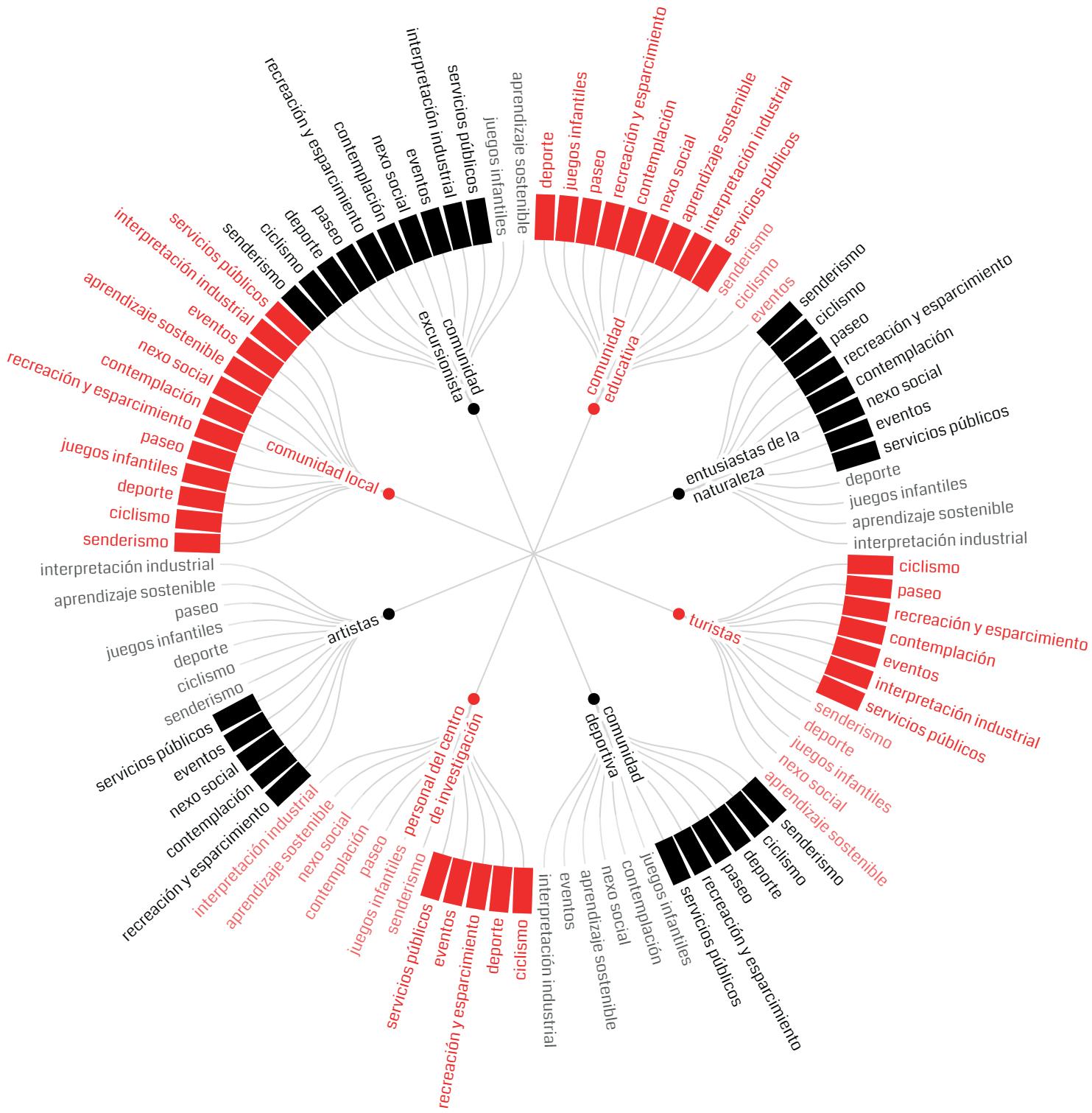

comunidad del parque

trabajadores del centro de investigación comunidad educativa comunidad deportista comunidad local turistas

entusiastas de la naturaleza comunidad excursionista artistas

programa

senderismo

ciclismo deporte juegos infantiles paseo

recreación y esparcimiento contemplación nexo social

aprendizaje sostenible eventos interpretación industrial servivios públicos

proyectos con relación al contexto y diseño

en colaboración con artistas y el museo lehmbruck de duisburgo, desarrollaron la gran galería del búnker, a través de aberturas en los enormes muros, caminos y pasarelas conectan el laberíntico complejo, llevarán a jardines artificiales con microclimas diferenciados, con efectos sonoros y diversas intervenciones artísticas.

arquitectura paisajística: latz + partner miembros del equipo: latz + partner, latz-riehl ubicación: duisburg, alemania año de diseño: 1990 año de construcción: 1992 - 2002 superficie: 230 hectáreas presupuesto: 15.500.000 eur

referencias proyectos con relación al contexto y diseño

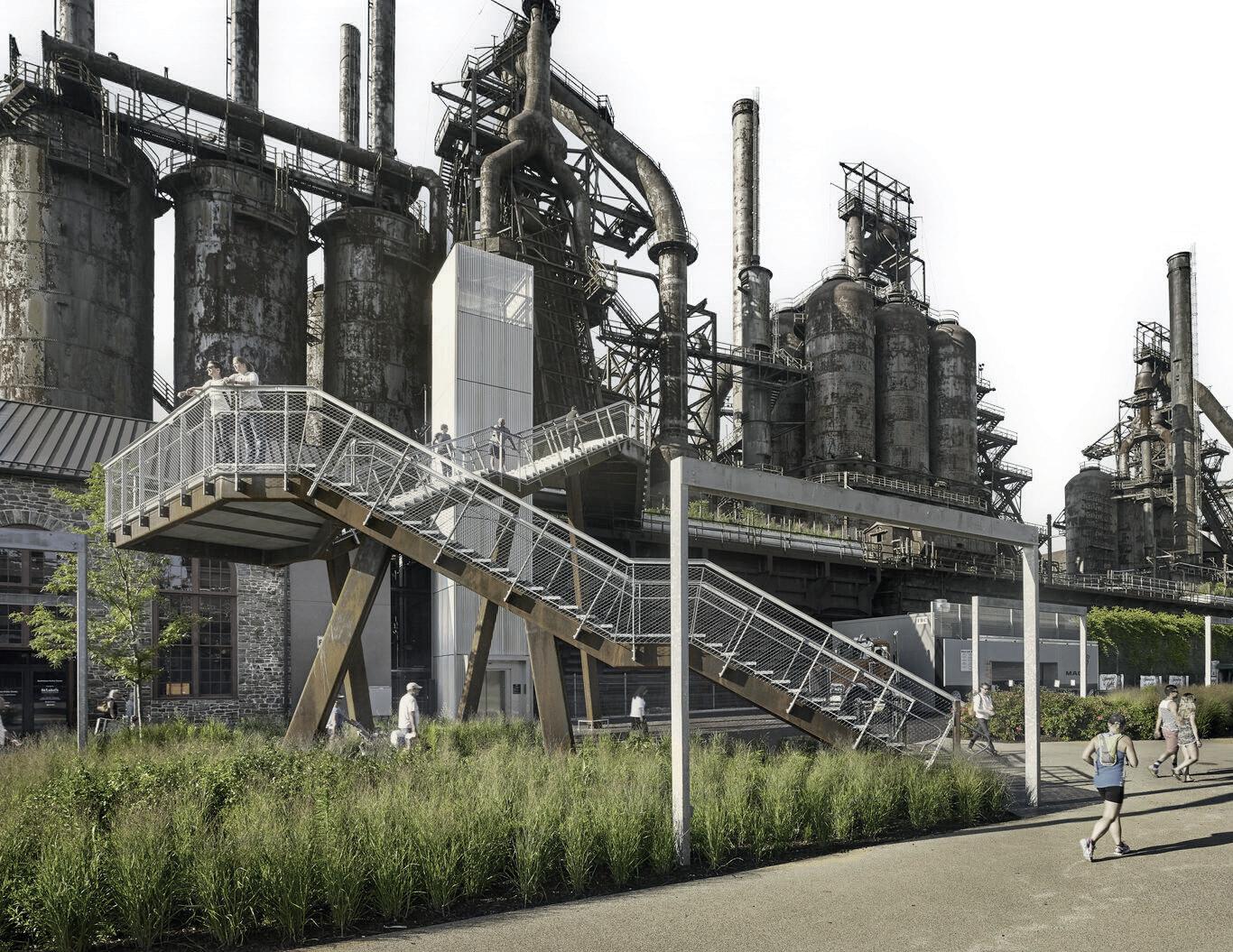

al restablecer un vínculo cultural entre el centro histórico de bethlehem, el río lehigh, la universidad de lehigh y el patrimonio manufacturero del valle del lehigh, el steelstacks arts + cultural campus representa una nueva tipología paisajística para las pequeñas ciudades postindustriales y seguirá contribuyendo al amplio resurgimiento económico de esta antigua ciudad fabril. el campus es un excelente ejemplo del valor económico y social redescubierto en la autenticidad de muchos de estos emplazamientos del rust belt, y es un modelo de diseño de infraestructuras adoptado por wrt.

nombre de la oficina solicitante: wrt

función del participante en el proyecto: arquitecto paisajista + arquitecto (asesor principal). ubicación del proyecto: bethlehem, pensilvania, ee.uu.

año de diseño: 2009-2013 año de construcción: 2015

con

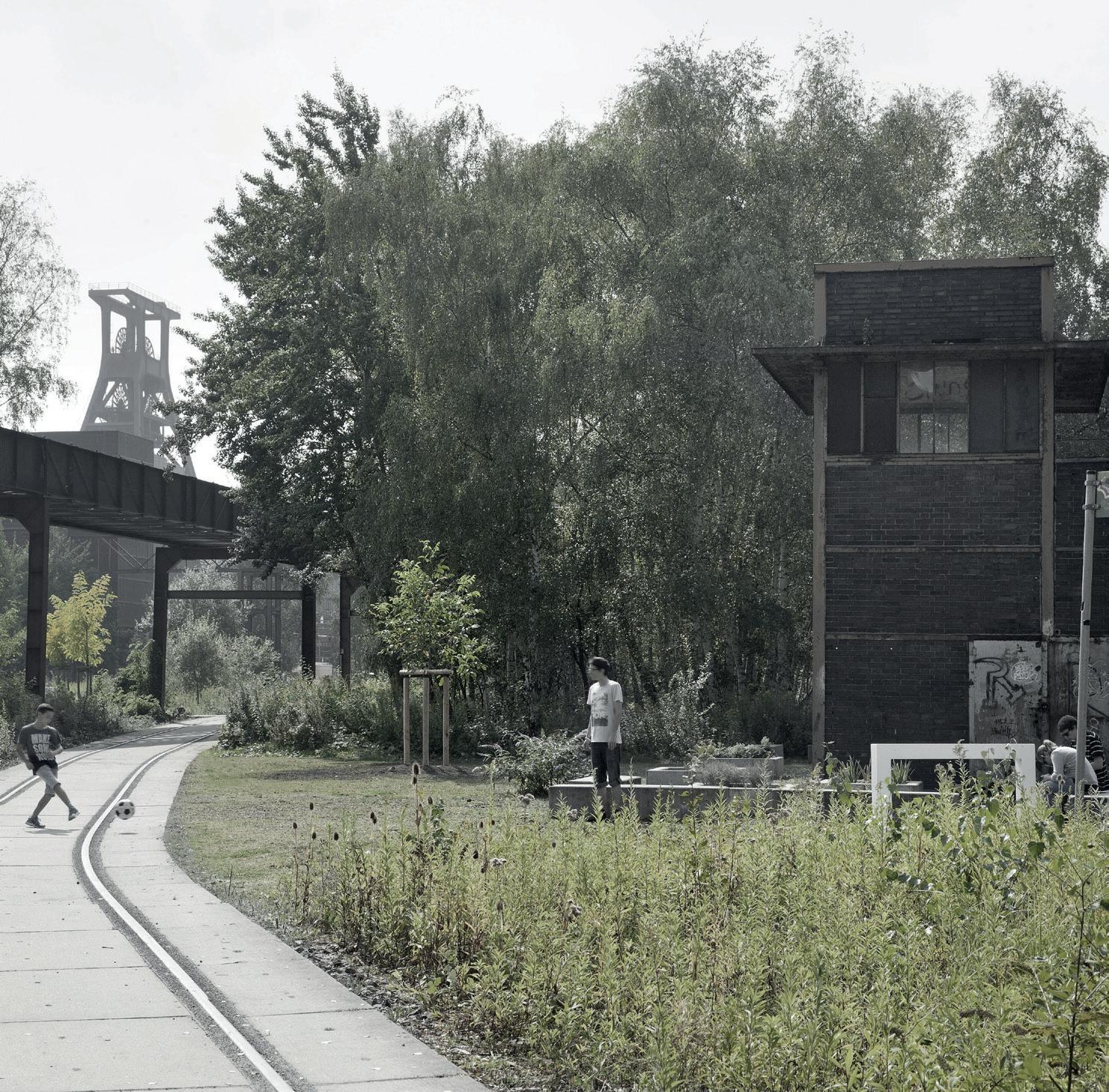

con su estatus de patrimonio de la humanidad, zollverein tiene un gran resplandor y atractivo para la ciudad de essen y la región del ruhr. en primer plano se encuentra la impresionante arquitectura industrial de la planta minera. los espacios abiertos tienen un aspecto discreto que crea una superficie para incidir adecuadamente en la arquitectura; complementan el conjunto con un marco formal que hace tangibles las dimensiones del emplazamiento. el parque zollverein es un espacio abierto excepcional, que ofrece una experiencia única con su compleja oferta de espacios abiertos en conjunción con las instalaciones de la mina, y atrae por igual a turistas y residentes locales. se invita al visitante a descubrir individualmente el parque.

proyecto: zollverein park diseño: planergruppe gmbh oberhausen ute aufmkolk ulrike beuter... ubicación: north rhine-westfalia, alemania superficie: 80 hectáreas costo: 180.000 €/ha

concepción de proyecto: 2005 duración obra : 2006 - 2019

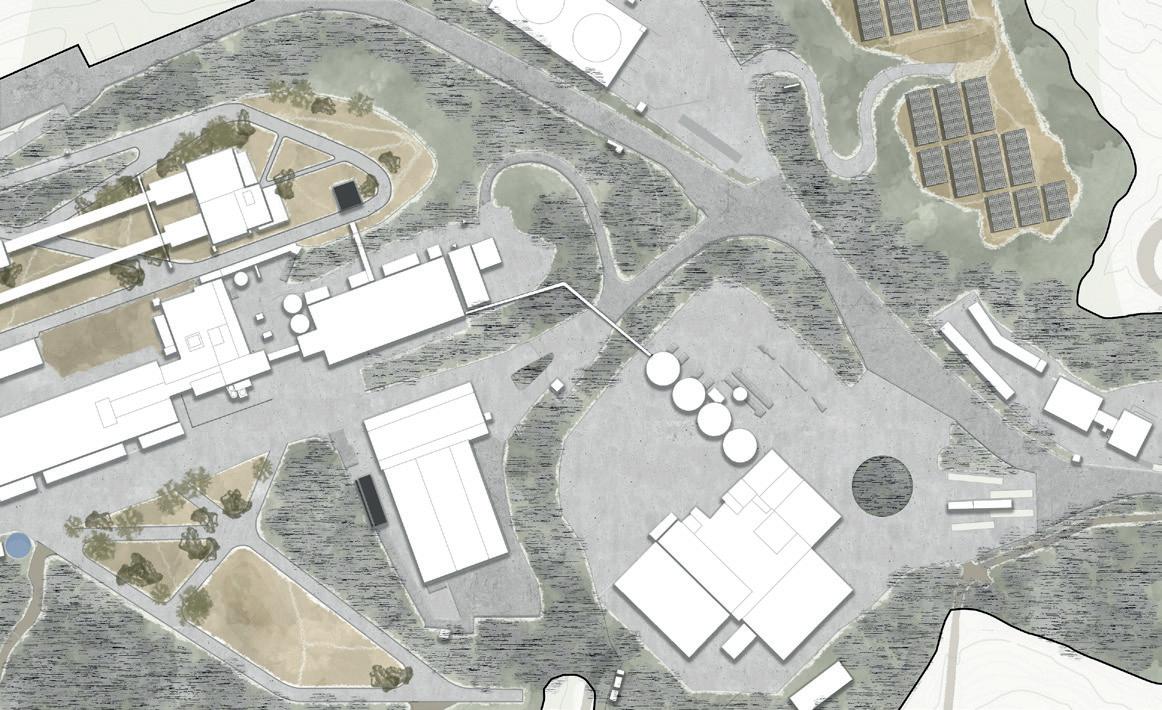

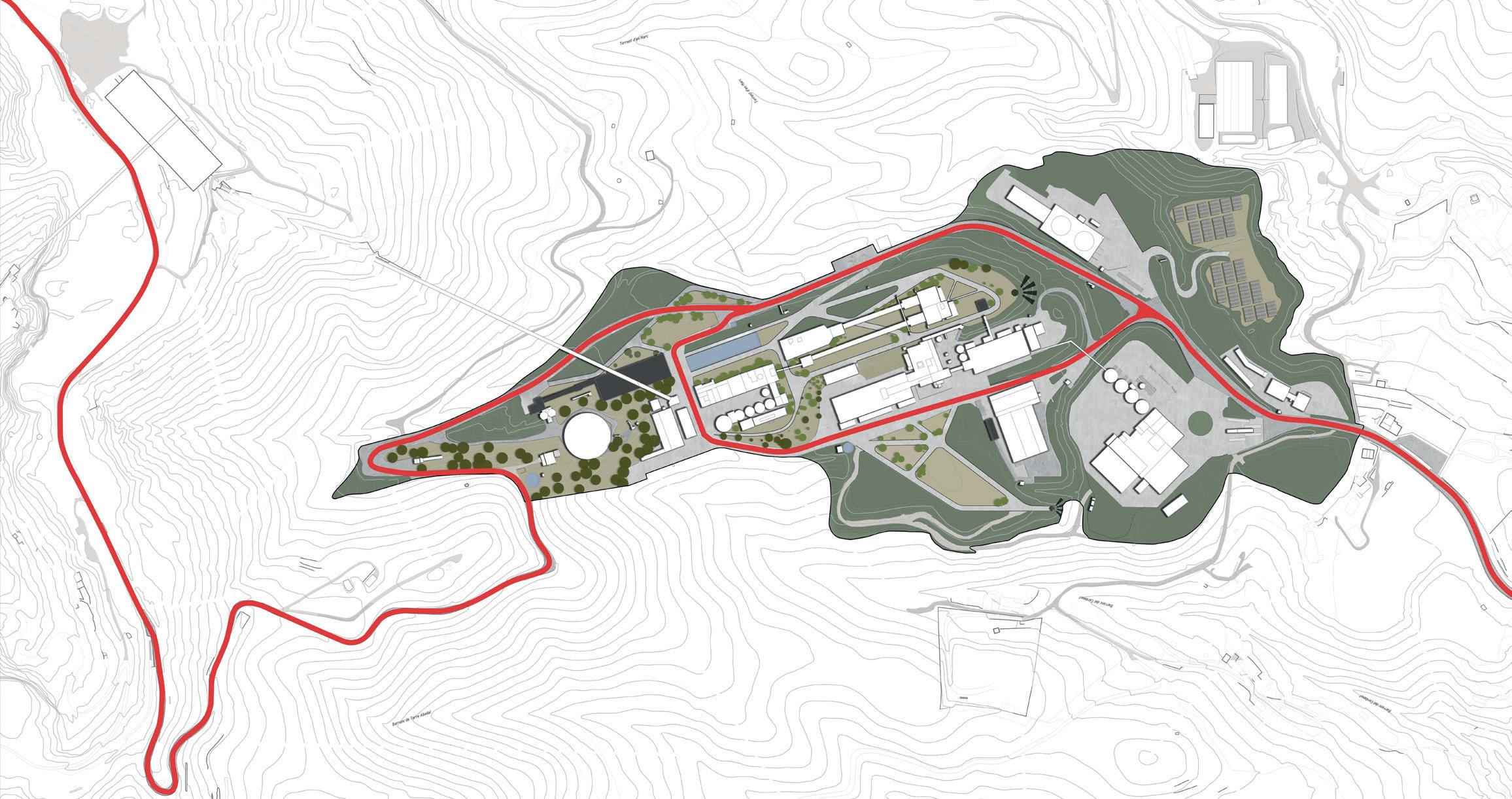

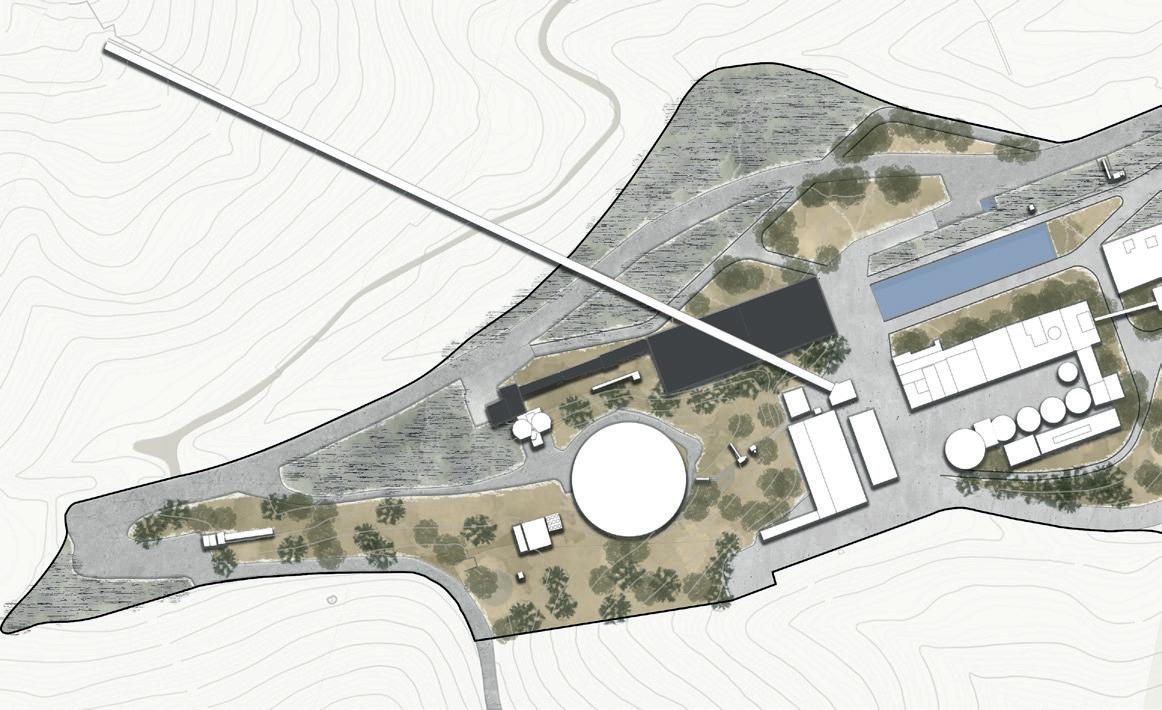

corredorecológico

acceso al hangar

lámina de agua

escultura industrial área de esparcimiento con rotación anual área de mirador paseo mirador área canina

área de esparcimiento con rotación anual área de esparcimiento central eléctrica del parque sistema de paneles solares servicios públicos (wc, fuentes...) centro logístico del parque parking para trabajadores del centro área control de acceso

accesos al parque

arbolado existente

arbolado hábitat pinar

arbolado hábitat encinar

arbolado hábitat prado sabanoide

vegetación arquetipo bosque según hábitat

vegetación arquetipo prado sabanoide

acceso al hangar

lámina de agua

escultura industrial área de esparcimiento con rotación anual área de mirador paseo mirador

área canina

área de esparcimiento con rotación anual área de esparcimiento central eléctrica del parque sistema de paneles solares servicios públicos (aseos, fuentes...) centro logístico del parque parking para trabajadores del centro área control de acceso

modelo de plantación por hábitats porción de espécies para la plantación en los diferentes hábitats

encinar

prado sabanoide pinar

prado sabanoide

Hyparrhenia hirta

prado sabanoide prado sabanoide

pinar pinar pinar

prado sabanoide

Sedum sediforme

encinar encinar

prado sabanoide

prado sabanoide

prado sabanoide

prado sabanoide

prado sabanoide

proceso para recuperar la fertilidad y descontaminar el suelo de la fábrica

inicio

fitorremediación

enmienda

descompactación del suelo mediante el subsolado en profundidad

aporte de enmiendas

siembra de espécies fitorremediantes

siega del cultivo, recogida y envío a un centro de tratamiento

trabajo superficial del suelo

siembra de abono verde

incorparación al suelo de la materia orgánica originada por la siega

pinares y encinares

plantación de los cepellones

enmienda

poda de mantenimiento y desbroce

prado sabanoide

siembra directa poda de formación

eliminación de la espécies adventicias en la fase inicial

siega periódica

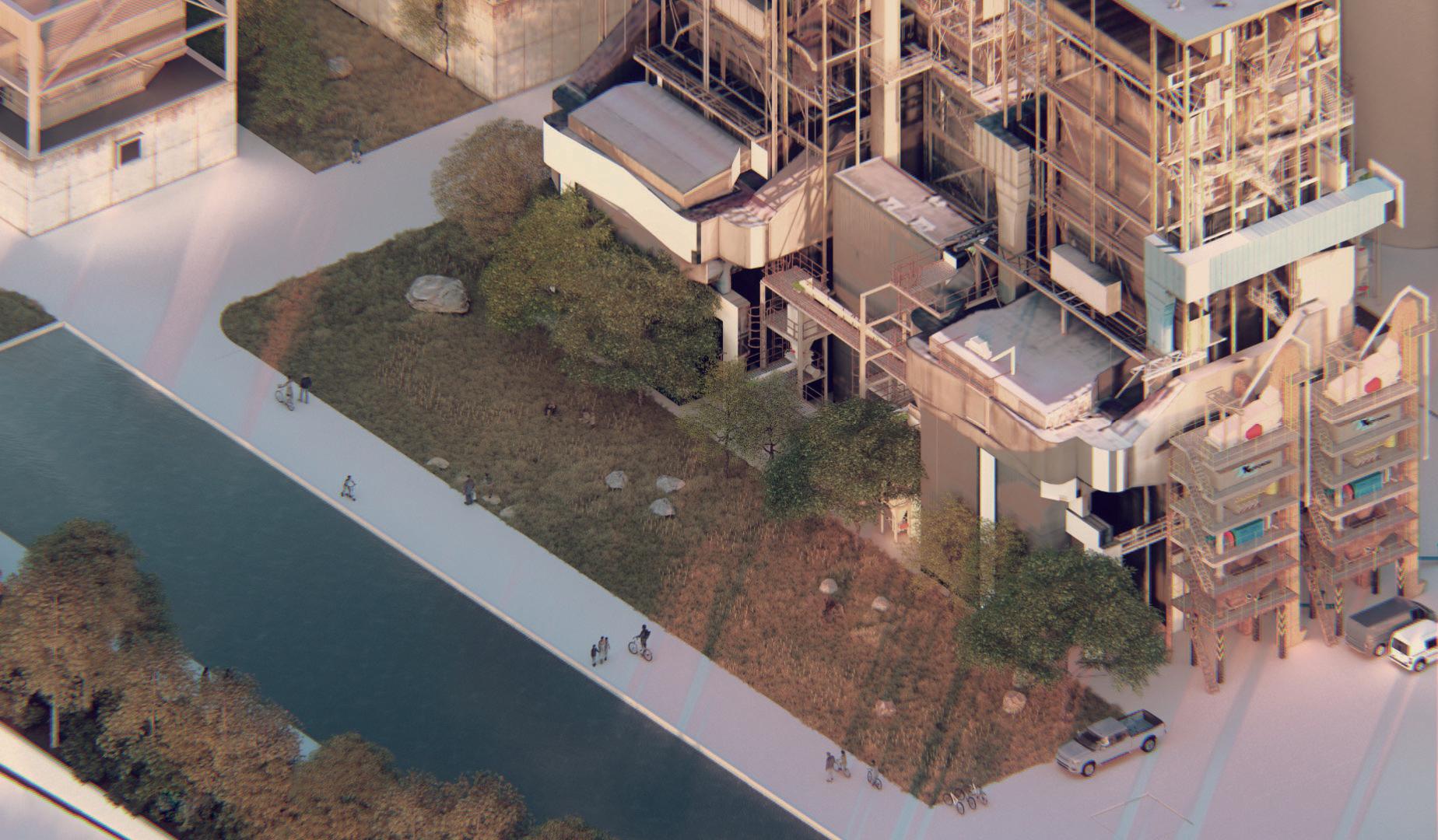

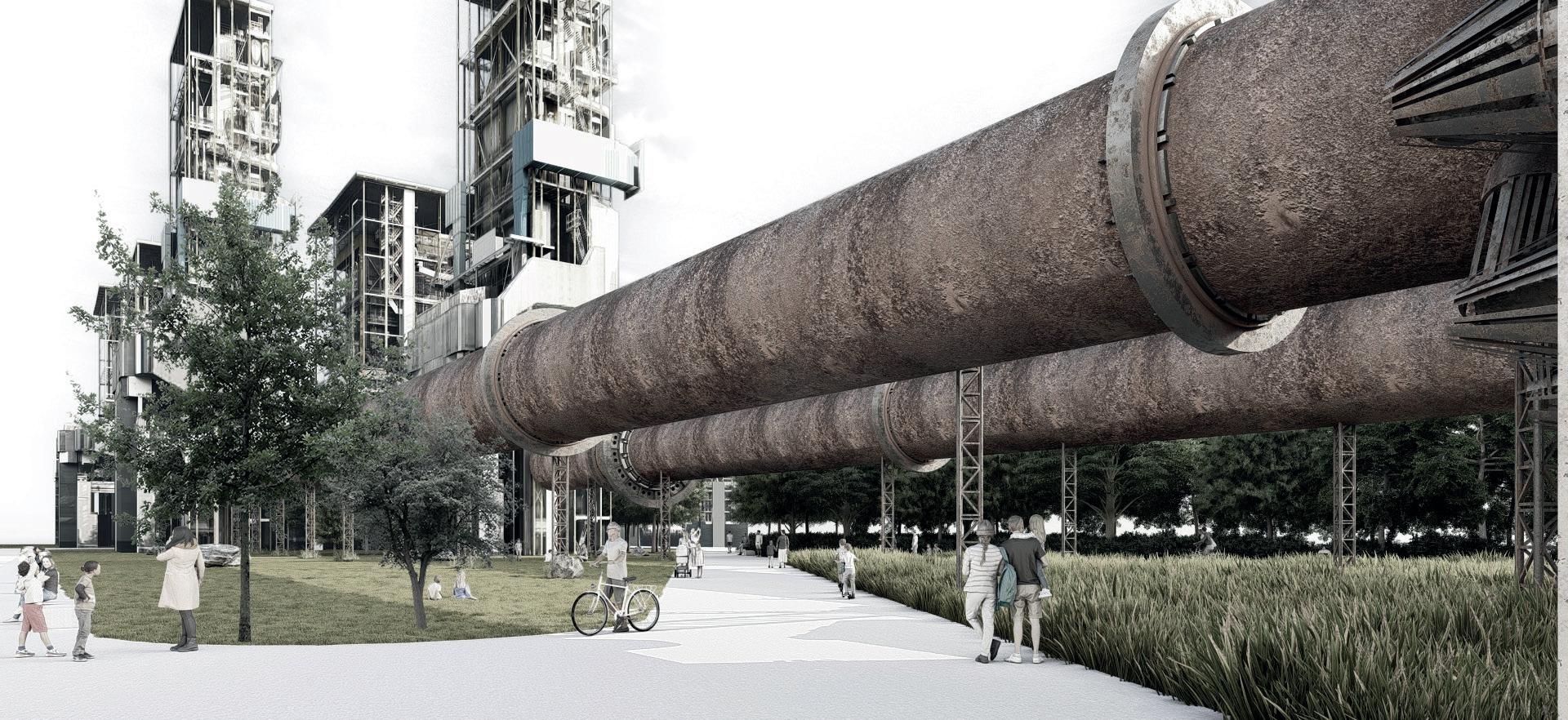

imagen renderizada para mostrar el propósito final del proyecto

vista axonométrica que ofrece una mirada sobre uno de los espacios de esparcimiento que encontramos en el parque, junto a este uno de los elementos de mayor importancia, la antigua balsa de agua de la fábrica reconvertida en una lámina permanente de agua la cual cuenta con 2 objetivos clave: -fomentar la presencia de la fauna autóctona para poder lograr esta conexión ecológica a través del parque. -establecer otra vía de contacto con el patrimonio industrial presente en el parque. Esta lámina de agua es menor a 2 cm, cabe recalcar que esta lámina se alimenta por el pozo que anteriormente alimentaba a la balsa, a este pozo llega un porcentaje importante de la escorrentía de la carretera sanson por las cunetas.

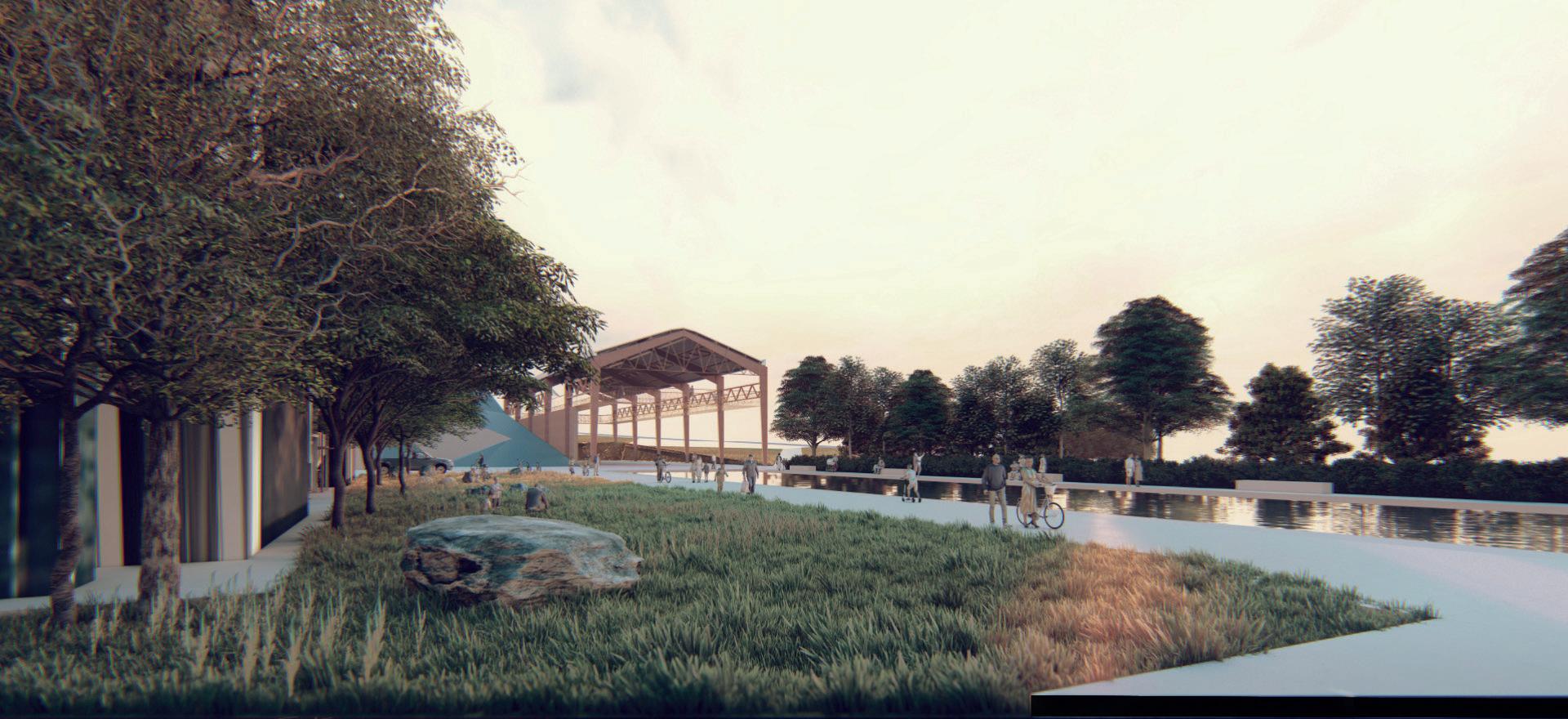

imagen renderizada para mostrar el propósito final del proyecto

vista que muestra el eje principal del parque, que va desde el hangar, pasando junto a la lámina de agua hasta llegar al mirador sobre el llobregat, también se puede apreciar el límite de la fachada de los edificios con las áreas verdes.

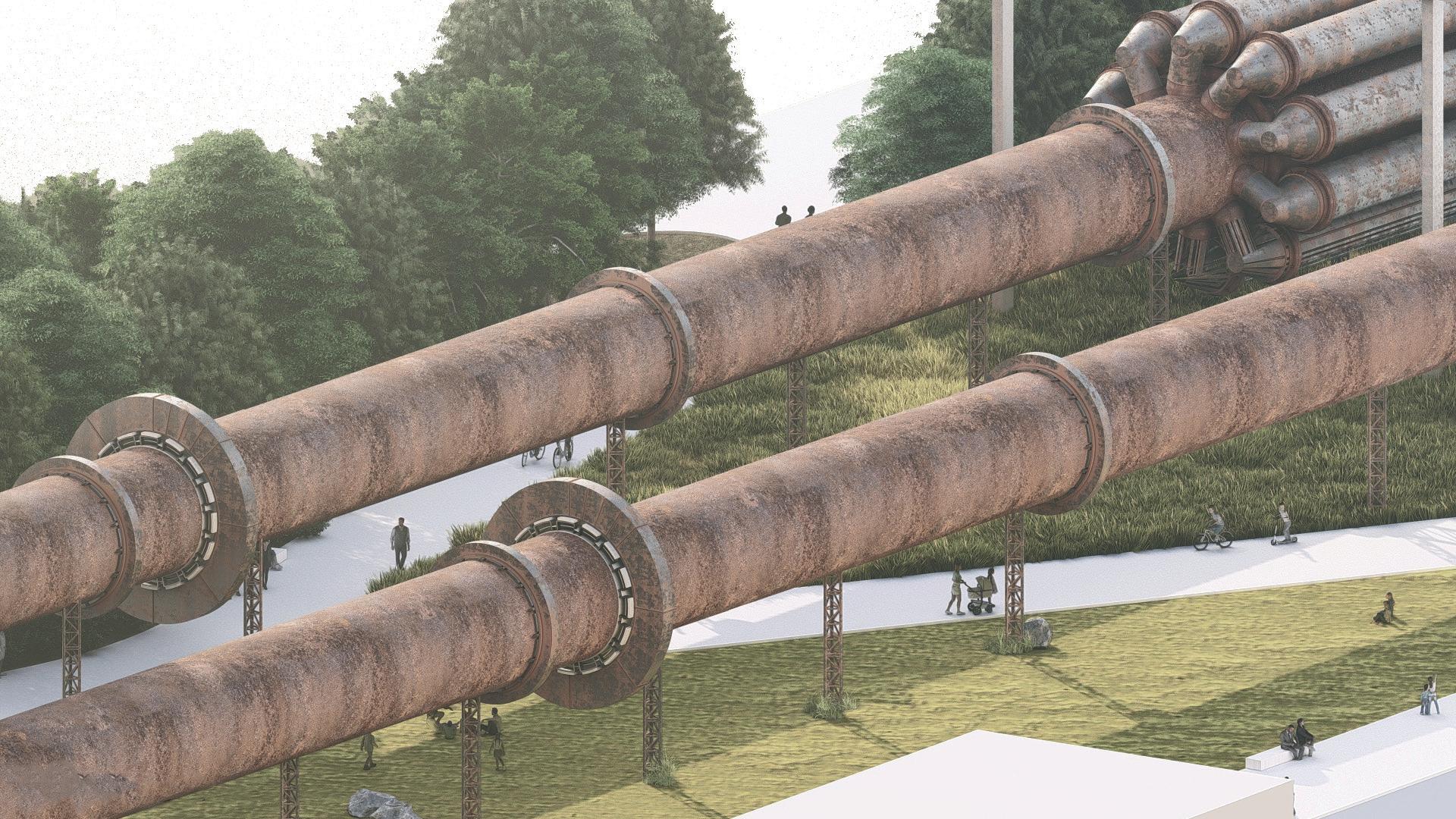

imagen renderizada para mostrar el propósito final del proyecto

vista axonométrica que ofrece una mirada sobre uno de los elementos con más presencia del parque, los hornos rotativos de klinker, debajo de estos hornos se establecen 2 zonas de esparcimiento que de manera rotativa permiten el acceso al público para evitar su degradación y permitir zonas de refugio para la biodiversidad asociada al prado sabanoide.

imagen renderizada para mostrar el propósito final del proyecto

vista que muestra el eje secundario del parque, creado conjuntamente con las zonas boscosas dentro del parque para evitar que la mirada alcance el límite del parque, en este caso el mirador, también en este punto hay una conexión para acceder a la terraza inferior accediendo por uno de los edificios existentes.
