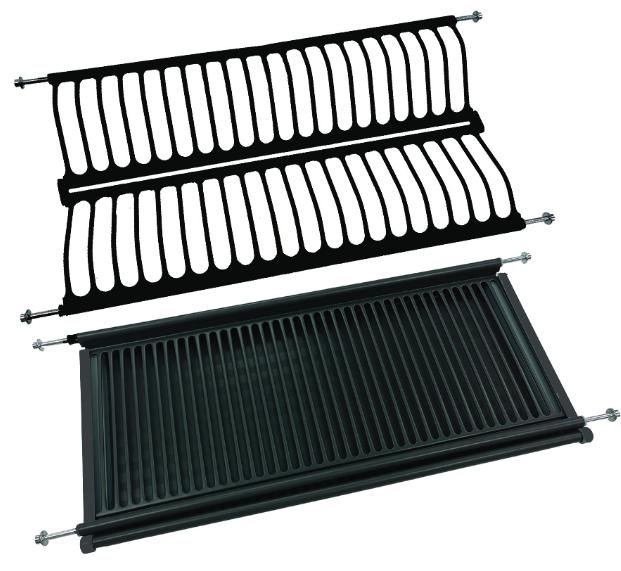

HSO566-01N/02N/03N/04N/05N
*Pines de fijación en hierro. *Empaque plástico de primera generación.
Material
Cocinas
Fecha de elaboración
Fecha de revisión
23 10 24
7 kg
Acabado superficial Acero 201
Pintura electrostatica Negra
Calibre 0,4 mm
Referencia
HSO566-02N
HSO566-03N
Medidas: mm
Suministro: 1 Platero
1 Porta-vasos
1 Bandeja Capacidad
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
HSO566-01N/02N/03N/04N/05N
Instrucciones de armado
Accesorios
Cocinas
Fecha de elaboración
Fecha de revisión

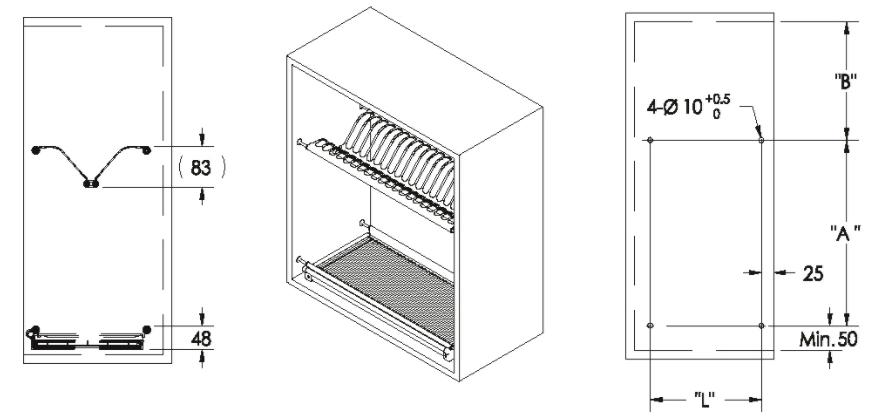

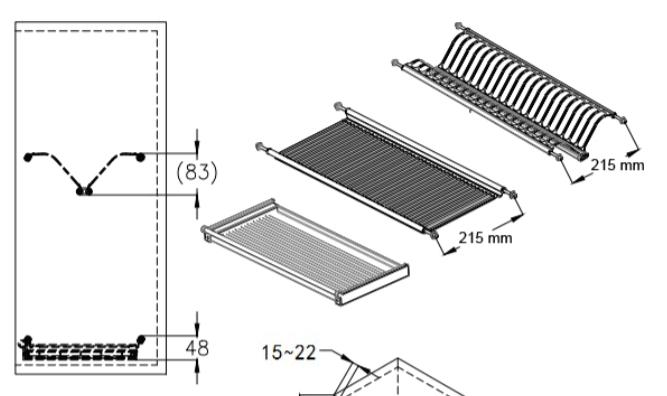

Proceso de fijación
Distancia entre centros

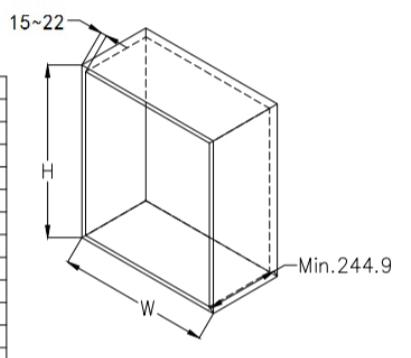

1. Instalar el platero en un mueble con las medidas sugeridas.
3. Observaciones
Los tamaños “A” y “B” son basados en la altura del gabinete. Los tamaños son para su referencia.
A= 275 mm B=300 mm (Los 2 tamaños solo como referencia)
2. Perforar el panel lateral del mueble, luego fijar los accesorios uno por uno de acuerdo a las figuras.

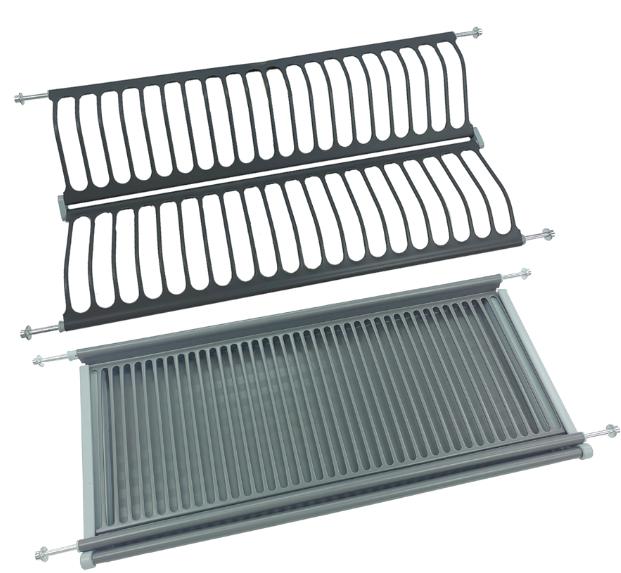

HSO566-01G/02G/03G/04G/05G
Material
Cocinas
Fecha de elaboración
Fecha de revisión
Capacidad
*Pines de fijación en hierro. *Empaque plástico de primera generación. 23 10 24
Acabado superficial Acero 201
Pintura electrostática gris antracita
Calibre 0,4 mm
Referencia
HSO566-02G
HSO566-03G
HSO566-04G
HSO566-05G Medida externa módulo Ancho herraje Platero Gris Antracita
Suministro: 1 Platero
1 Porta-vasos
1 Bandeja
Medidas: mm
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
HSO566-01G/02G/03G/04G/05G
Instrucciones de armado
Accesorios
Cocinas
Fecha de elaboración
Fecha de revisión
Proceso de fijación
Distancia entre centros
1. Instalar el platero en un mueble con las medidas sugeridas.
3. Observaciones
Los tamaños “A” y “B” son basados en la altura del gabinete. Los tamaños son para su referencia.
A= 275 mm B=300 mm (Los 2 tamaños solo como referencia)
2. Perforar el panel lateral del mueble, luego fijar los accesorios uno por uno de acuerdo a las figuras.

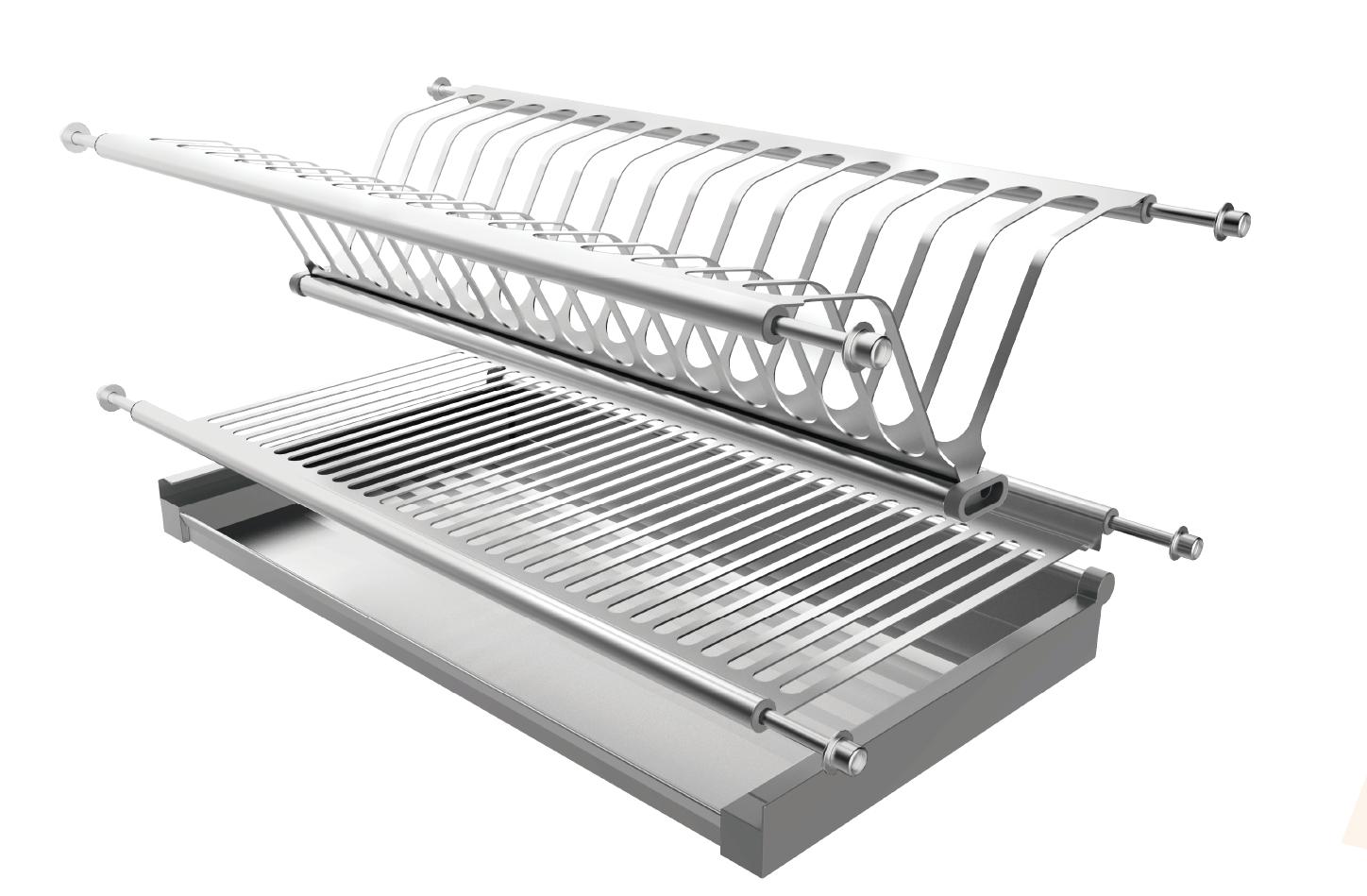

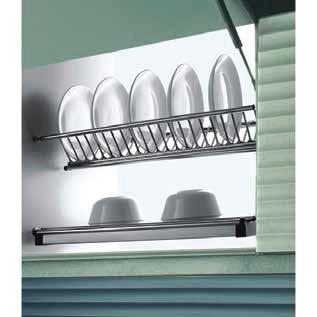

HSO566-02/03/04/05
Cocinas
Fecha de elaboración
Fecha de revisión
Material
7 kg
* Pines de fijación en aluminio *Empaque plástico de primera generación 08 07 18
Calibre 0,4 mm
Acabado superficial Acero 201 Brillante Referencia
HSO566-02
HSO566-03 HSO566-04 HSO566-05
Medidas: mm
Suministro: 1 Platero 1 Porta-vasos 1 Bandeja
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Cocinas
Fecha de elaboración
Fecha de revisión
Instrucciones de armado
Accesorios
Proceso de fijación
Distancia entre centros
1. Instalar el platero en un mueble con las medidas sugeridas.
3. Observaciones
Los tamaños “A” y “B” son basados en la altura del gabinete. Los tamaños son para su referencia.
A= 275 mm B=300 mm (Los 2 tamaños solo como referencia)
2. Perforar el panel lateral del mueble, luego fijar los accesorios uno por uno de acuerdo a las figuras.
