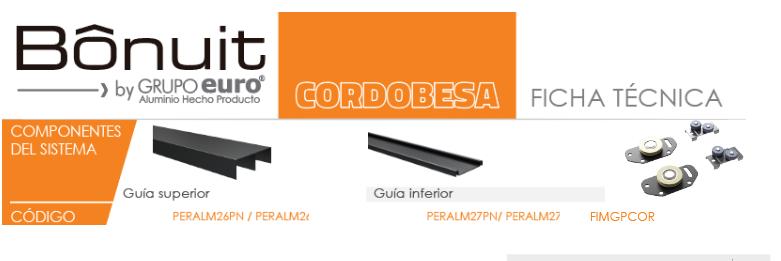

COMPONENTES DEL SISTEMA
Guía superior
CÓDIGO
Fecha de elaboración Fecha de Actualización 25 04 19 25 06 26
Especificaciones técnicas
Guía superior Guía inferior
Ancho 1 2 3 4 5 Ciclos por rueda 40000 5 7 Carga máxima por hoja 30 Kg 6 8
Acabado Anodizado natural
Espesor anodizado 10 µm

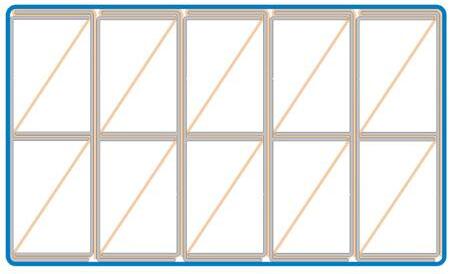

Esquema de empaque
Observaciones
Paño de espuma Film termocontraíble
* El sistema admite la utilización de placa de 15 y 18 mm para la construcción de la puertas.
* Los accesorios se comercializan en kits para armar una puerta, mientras que los perfiles se venden por separado.
* El perfil posee una ranura en el centro cada canal sobre la cual se distribuyen las perforaciones para fijar el la guía.
* El perfil manija PERALM28 y el perfil tapacanto PERALM33 para aplicar en las puertas se vende por separado.
* Instrucciones para la instalación de este sistema: https://www.youtube.com/watch?v=qxFsRW979Aw
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
FICHA TÉCNICA
Especificaciones técnicas
PATIN PATIN
Altura
Ancho
Ensamble
mm
mm
4 x 20 mm

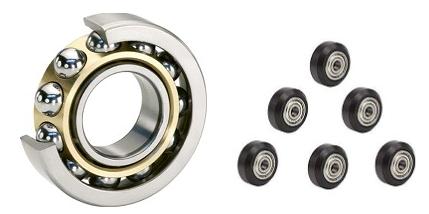

RODAMIENTO
Profundidad
Diámetro rueda
Tornillo de fijación
RODAMIENTO
mm
mm
4 x 15 mm
Dimensiones generales (medidas en mm)
Dimensiones generales (medidas en mm)
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
FIMGPCOR
Fecha de elaboración
Fecha de Actualización 25 04 19 25 06 26
RECOMENDACIONES

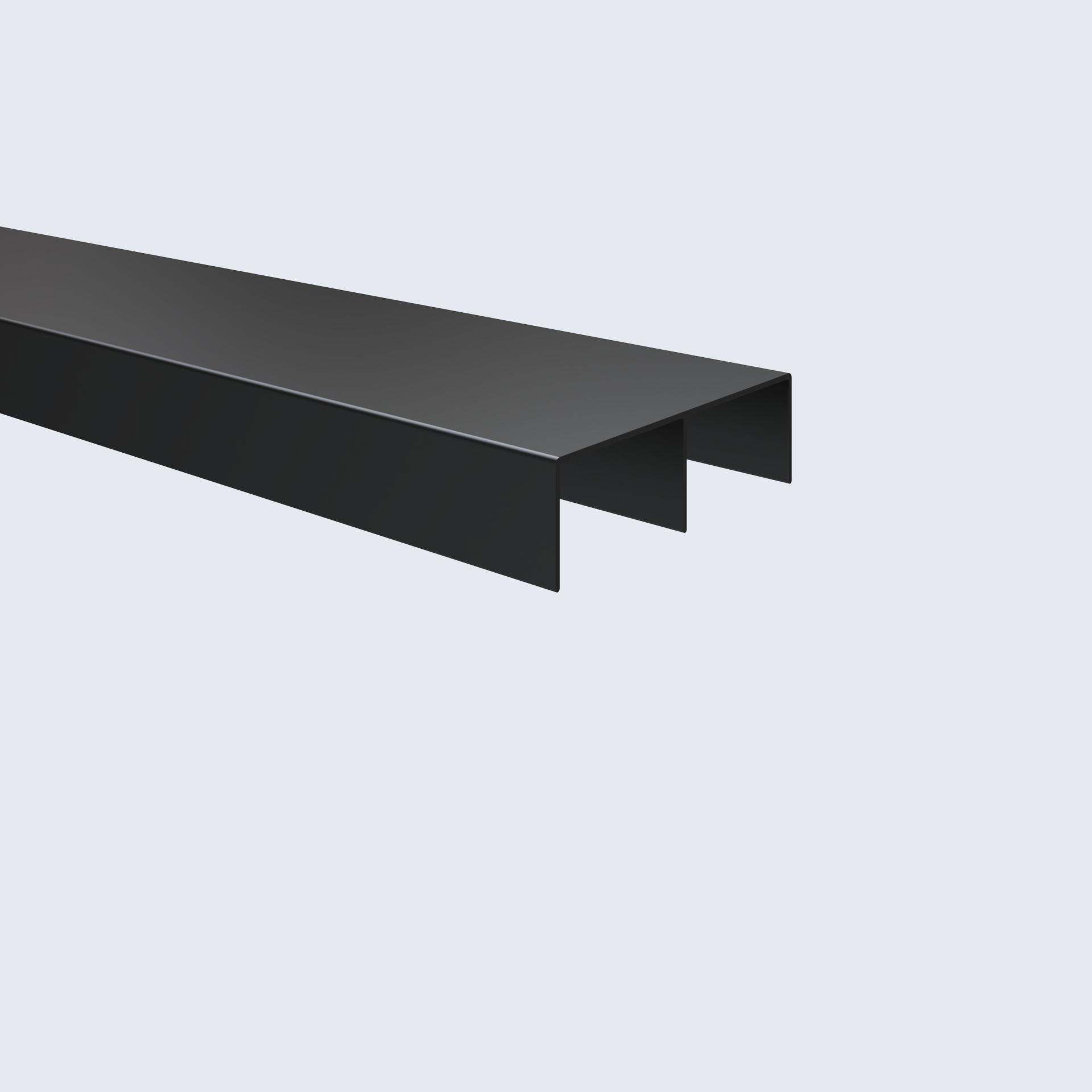

Riel superior del sistema cordobesa, se complementa del perfil inferior PERALM27PN y PERALM27BPN, el descuento que se le realiza al alto de la hoja es de 25 mm, se aplica a tableros de 15 y 18 mm y el traslape es de 20 mm.

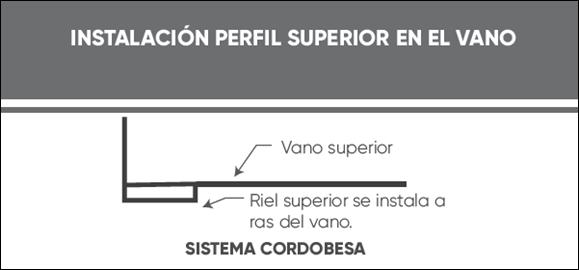

El riel superior se instala a ras del vano, la manija se utiliza de acuerdo al espesor del tablero y su aplicación solo se puede realizar en madera. Cuando se utiliza con tableros de 15 mm se recomienda que la hoja tenga un alto máximo de 2400 mm y el ancho máximo de 1000 mm; cuando se utiliza con espesor de 18 mm el ancho máximo es de 1200 mm.
Los tornillos se instalan en forma de zigzag alternando de canal del riel superior, el primer tornillo se coloca a 10 cm y los otros a 30 cm
El kit de rodamiento FIMGPCOR soporta una capacidad de carga de 30 kilos por cada hoja y permite una nivelación de 10 mm, tiene una vida útil de 40.000 ciclos.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Fecha de elaboración
Fecha de Actualización
04 19
06 26

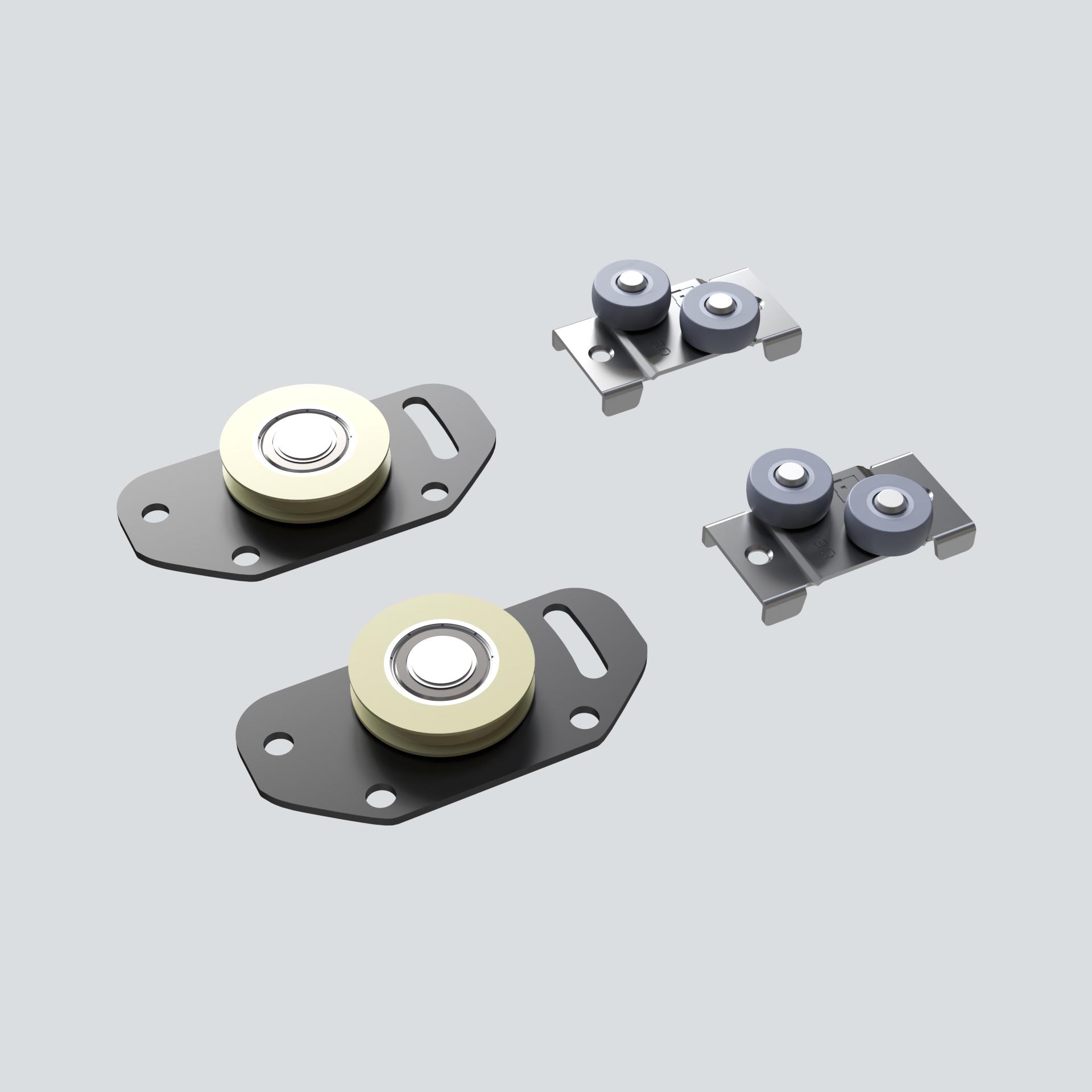

Cada kit de rodamientos trae 2 patines superiores y 2 rodachinas inferiores, por lo que se deben de facturar 2 kit si se van a usar 2 puertas, permite la instalación de 3 puertas. Las ruedas llevan recubrimiento en nylon con pistas de acero templado.
Se debe almacenar de forma vertical, evitando que las caras se rocen entre sí, no se debe limpiar con thinner, solventes, acetonas, ni detergentes industriales.
Importante: No se debe combinar los sistemas de rodamientos ni los perfiles de un sistema corredizo o colgante con otro, ya que esto ocasionaría fallas en su correcto funcionamiento y pérdida de la garantía.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Fecha de elaboración
Fecha de Actualización
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
RECOMENDACIONES

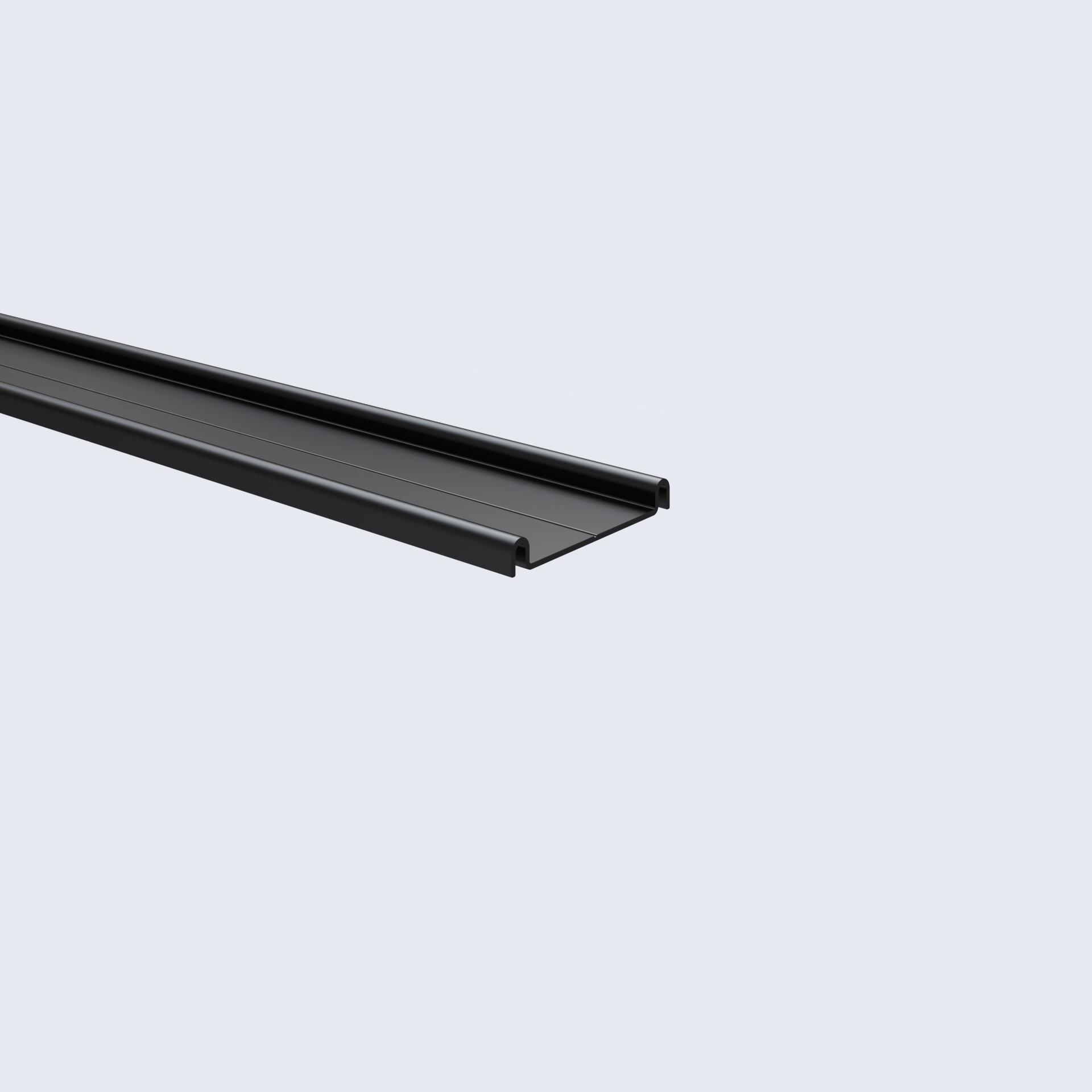

Riel inferior del sistema cordobesa, se complementa del perfil superior PERALM26PN y PERALM26BPN, el descuento que se le realiza al alto de la hoja es de 25 mm, se aplica a tableros de 15 y 18 mm y el traslape es de 20 mm.

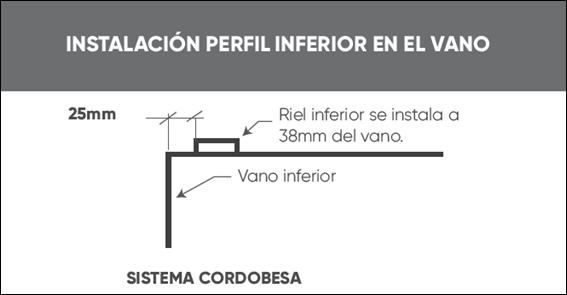

El riel inferior se instala del borde hacia adentro 22 mm, la manija se utiliza de acuerdo al espesor del tablero y su aplicación solo se puede realizar en madera. Cuando se utiliza con tableros de 15 mm se recomienda que la hoja tenga un alto máximo de 2400 mm y el ancho máximo de 1000 mm; cuando se utiliza con espesor de 18 mm el ancho máximo es de 1200 mm.
El riel trae línea guía para instalar los tonillos al centro del perfil, se coloca a 10 cm y los otros a 30 cm.
El kit de rodamiento FIMGPCOR soporta una capacidad de carga de 30 kilos por cada hoja y permite una nivelación de 10 mm, tiene una vida útil de 40.000 ciclos.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
