KITPLEGABLE73-4

REF KITPLEGABLE73-4

Fecha de elaboración

Fecha de Actualización

17 06 25

Sistema plegable cuatro hojas

Descuento en la altura

Descuento al ancho L1 = L - 15 mm/4

Espesor de tablero

08 07 22 3 ≥18

Largo Maximo aplicado KITPLEGABLE73-4 3.000 0.5

Acabado Zincado

Capacidad de carga 60 Kg

Suministro: 9 Bisagras

2 Rodachina

1 Pivote superior

1 Pivote inferior

1 Llave Boca fija doble tornillos

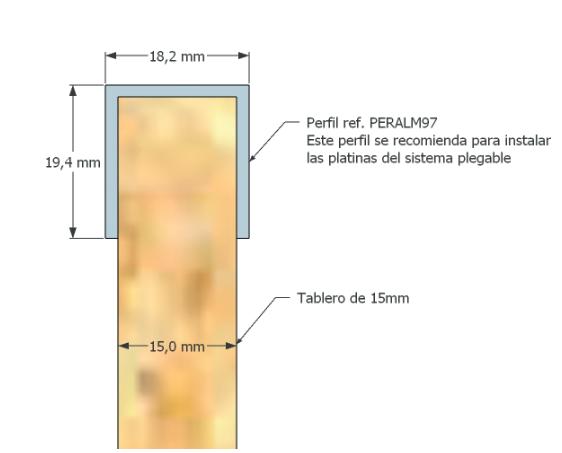

Nota: Para utilizar tablero de 15 mm de espesor es necesario utilizar el perfil remate PERALM97

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Aluminio

Fecha de elaboración 08 07 22

Fecha de Actualización KITPLEGABLE73-4

Instalación

1. Instale el per l peralm73-2 o PERALM73-3 a ras del vano.

2. Realice perforaciones a la puerta en la parte superior e inferior a 36,5mm al ancho, 32 mm de profundidad, con una broca de 8.5mm. Tener presente que el espesor mínimo para trabajar este sistema es 18mm.

L1 = L - 15 mm 4

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración 08 07 22

KITPLEGABLE73-4

Fecha de Actualización

3. Instale el tope inferior y la guía superior en la parte derecha de la puerta, luego una las puertas con las bisagras, se recomienda instalar una bisagra en cada extremo de la puerta y la otra al centro, proceda a instalar la rodachina a la puerta como se muestra en la imagen.

4. Instale la platina superior y la rodachina al riel.

= H - 60 mm 17 06 25

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

KITPLEGABLE73-4

5. Valide el funcionamiento del sistema plegable.

Fecha de elaboración 08 07 22

Fecha de Actualización

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
