Alacena REF
Fecha de elaboración 12 05 25
HSO831-01
Fecha de revisión
No incluye bisagra Solo incluye herraje

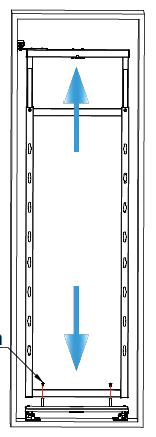

Torre alacena abatible 5 niveles 10 Canastas
El sistema funciona para ambos lados, Izquierdo y Derecho Suministro: 1 Alacena 10 Canastas T=450mm Min 550mm
B=330mm
Material
Acero
Acabado superficial
Cromado

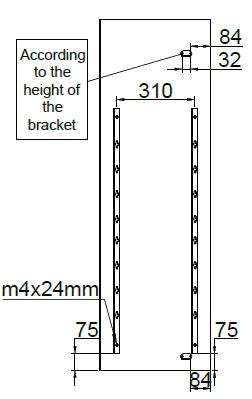

Medida del Herraje
330 x 530 (1620-1920)mm
Módulo
450 x 550 (1650-1950)mm
Capacidad de carga por canasta
Canasta grande 5 Kg Canasta pequeña 2Kg
*Medidas establecidad para material de 15mm*
Número de bisagras por puerta Máx. 600mm
2400mm / 18-20 kgs
x x
900mm / 3-5 kgs.
Medidas: mm
x
x
x
x
x
x
x
70 a 90mm.
70 a 90mm.
1600mm / 6-9 kgs.
70 a 90mm.
x
2000mm / 13-15 kgs.
N de bisagras por puerta
70 a 90mm.
Altura de la puerta
2
3
4
5
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
