Fecha de elaboración
Fecha de revisión

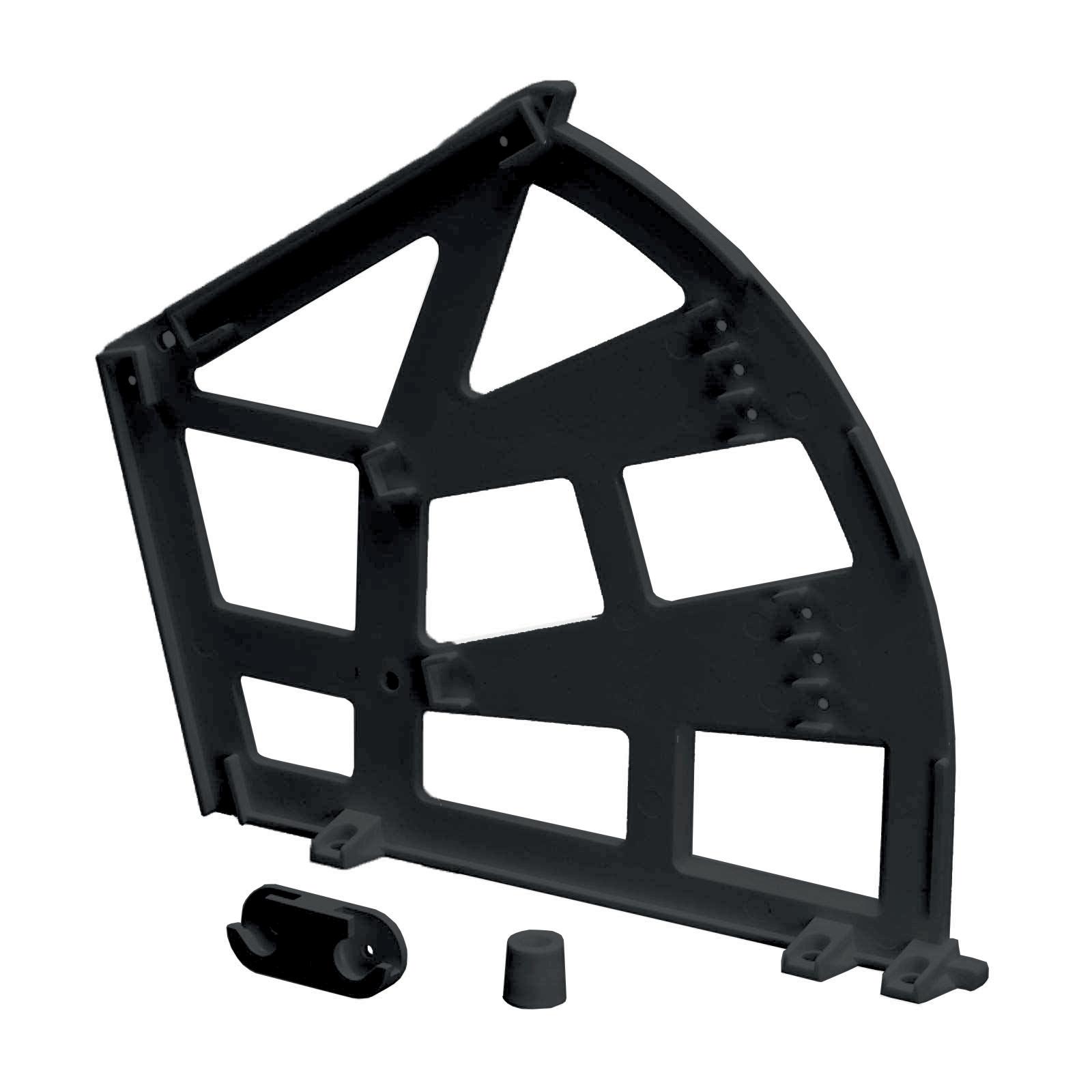

Suministro: Zapatero de plástico 3 capas
Material Plástico
Acabado Negro
Capacidad de carga 30 kg
Montaje Para atornillar

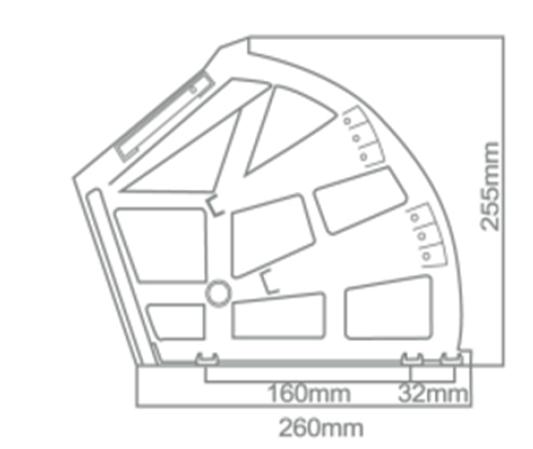

Medidas 260 x 255
1 zapatero
Piezas de corte
Pieza superior(A): 95 mm
Pieza intermedia (C):143 mm
Pieza trasera (B): 140 mm
Nota: Las piezas deben de tener el servicio de ranura en los extremos, quedando de 12mm.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Fecha de elaboración
Fecha de revisión
Medidas en mm
Nota: Se deben de sacar dos piezas (izquierda - derecha) adicionales por cajón las cuales deben ser tenidas en cuenta en el despiece. Adicional, el descuento de los entrepaños con este accesorio es de 40mm a lo ancho, en material de 15mm. Para la pieza frontal el descuento es de 3mm a lo ancho y 25mm en la altura.
La pieza frontal (frente del cajon) se recomienda tener manichaflan en la parte inferior ya que según el espesor del material trabajado es la luz en la parte inferior. con manichaflan el descuento en la altura es 14mm. La instalacion de la pieza es a 80 mm desde la parte inferior y a 15mm de los laterales hacia adentro.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
