HSO194-40R/45R/60R/90R

Cocinas

Fecha de elaboración

Fecha de revisión

Seguir detalladamente el Instructivo de instalación para su montaje

Medidas en mm

Máximo 35 kg por canasta

*Riel no incluido

*Incluye enganche para pegar frente melaminico

*Medidas del módulo basadas en tablero de 15mm y 18 mm

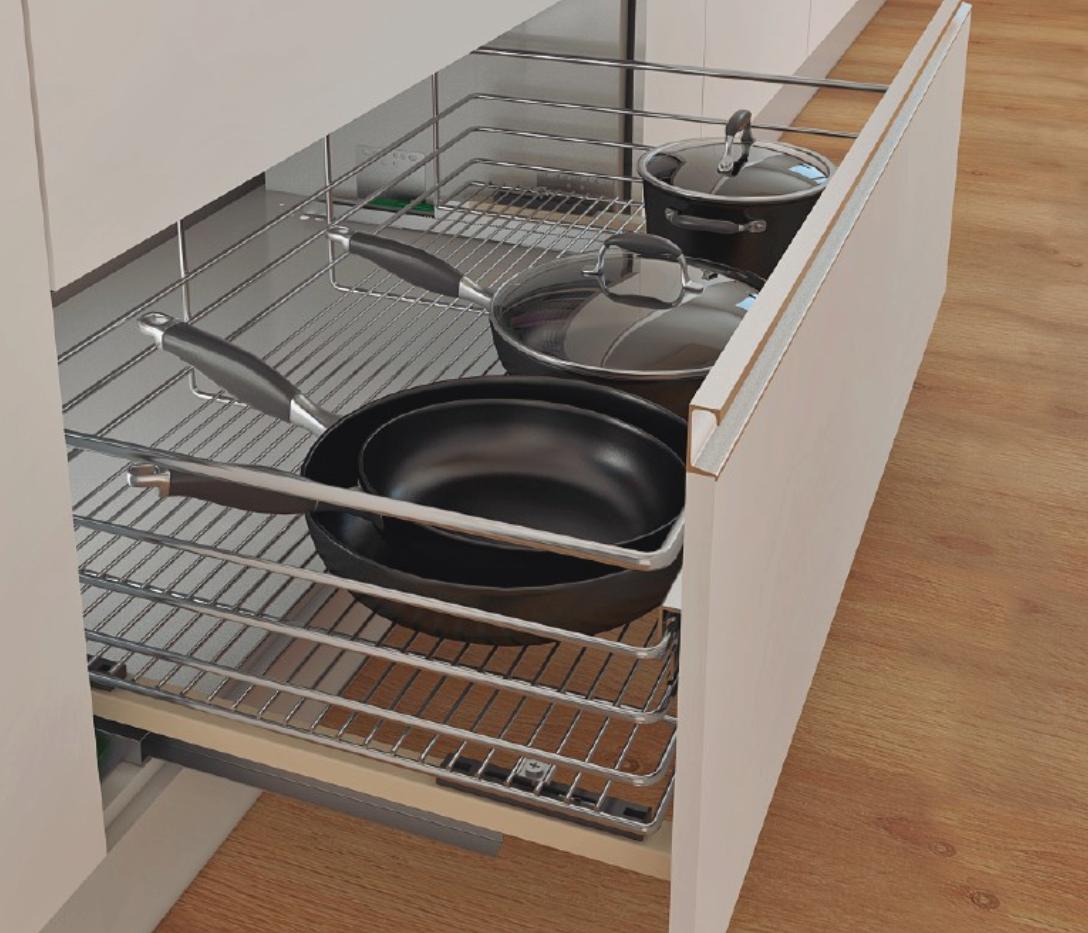

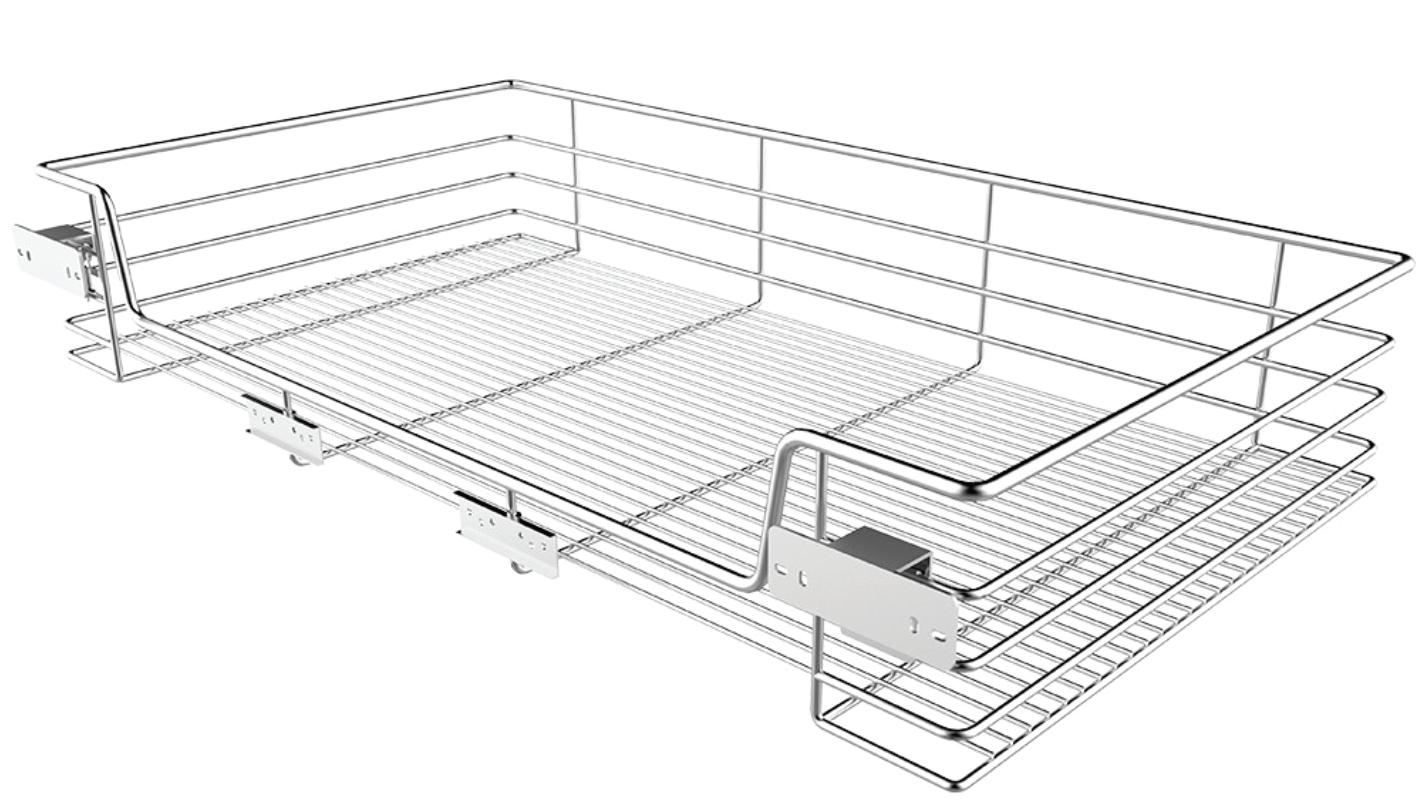

Canasta Cacerolas H15

Material Acabado superficial Acero Cromado

Suministro: 1 Canasta

Parde rieles montaje bajo cierre lento

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cocinas

Fecha de elaboración

Fecha de revisión

Opciones de Rieles

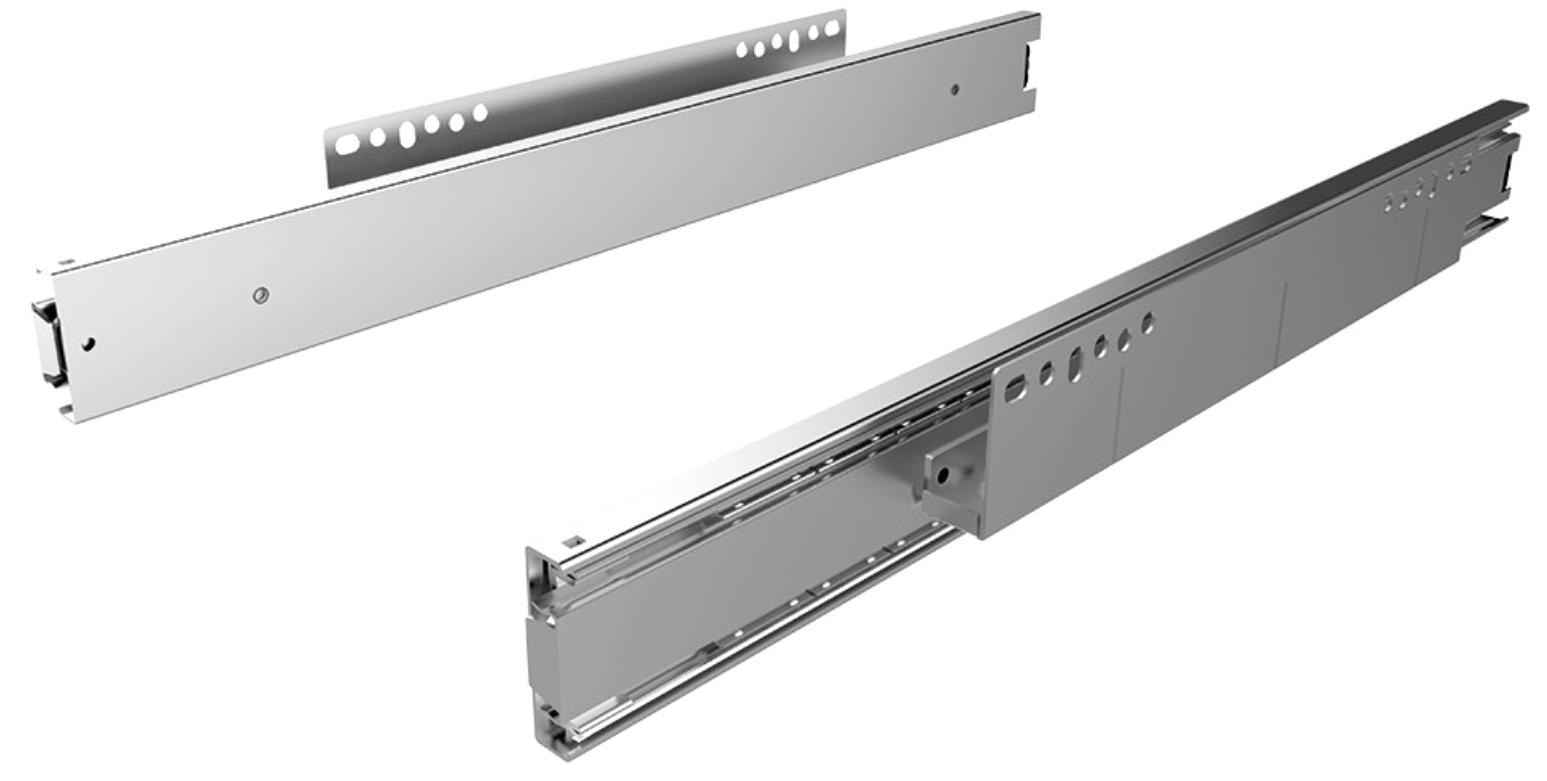

Riel para canastas montaje al lateral cierre lento

*Contiene adaptador para montar módulo en tablero de 15 mm

El suministro solo incluye canasta, no incluye rieles

Cocinas

Fecha de elaboración

Fecha de revisión

Manual de instalación para riel full extensión

1. Lista de accesorios

A. Canasta (1 Pieza) B. Set de rieles full extensión C. Enganches para fijar el frente (2 Piezas)

2.

Herramientas No disponible para puerta empotrada.

*Herramientas no incluidas

3. Pasos

Perfore el agujero para los rieles

Ubique los rieles

Cocinas

Fecha de elaboración

Fecha de revisión

Fijar los enganches de la puerta

Fijar los soportes de los enganches

Fijar la canasta

Ajustar los enganches en los soportes

Fijar lla puerta

Ajustar la puerta arriba/abajo, de izquierda a derecha con estos enganches de la puerta

Cocinas

Fecha de elaboración

Fecha de revisión

Manual de instalación para riel cierre suave

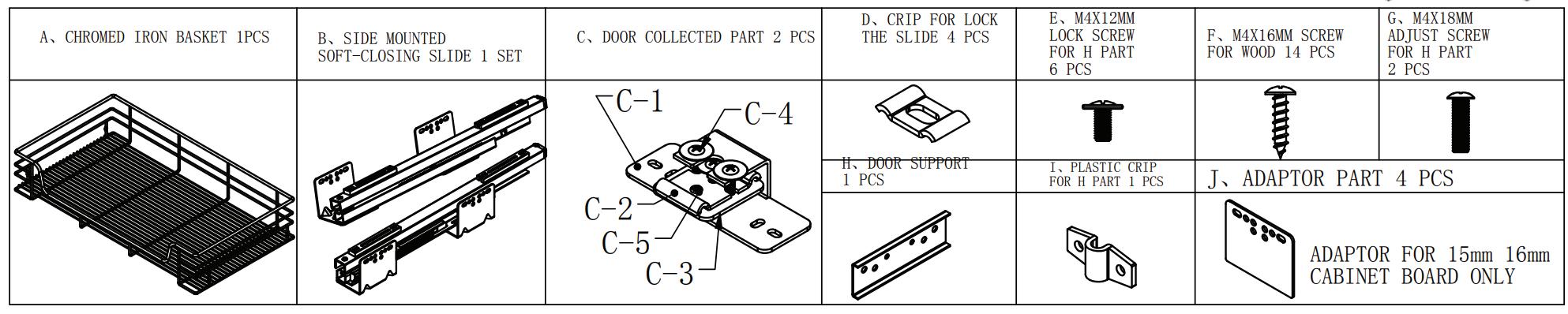

1. Lista de accesorios

A. Canasta (1 Pieza) B. Set de rieles cierre suave

C. Enganche para frente (2 Piezas)

D. Soporte para bloqueo de deslizador (4 piezas)

E. M4 x 12mm para parte H (6 piezas)

F. M4 x 16mm para madera (14 piezas)

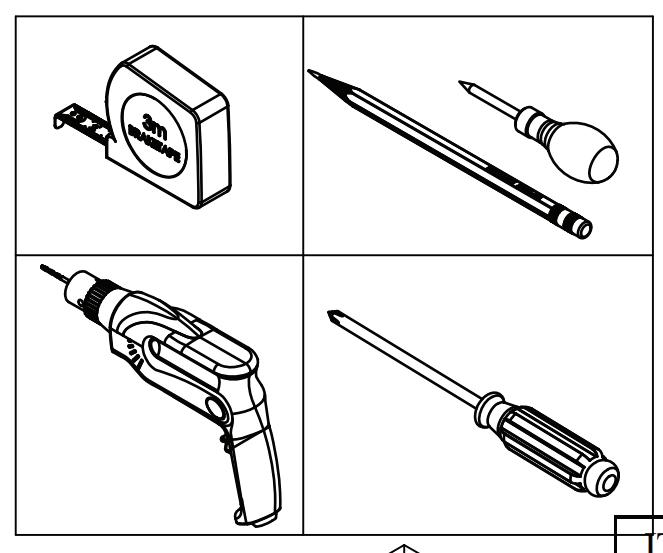

2. Herramientas

*Herramientas no incluidas

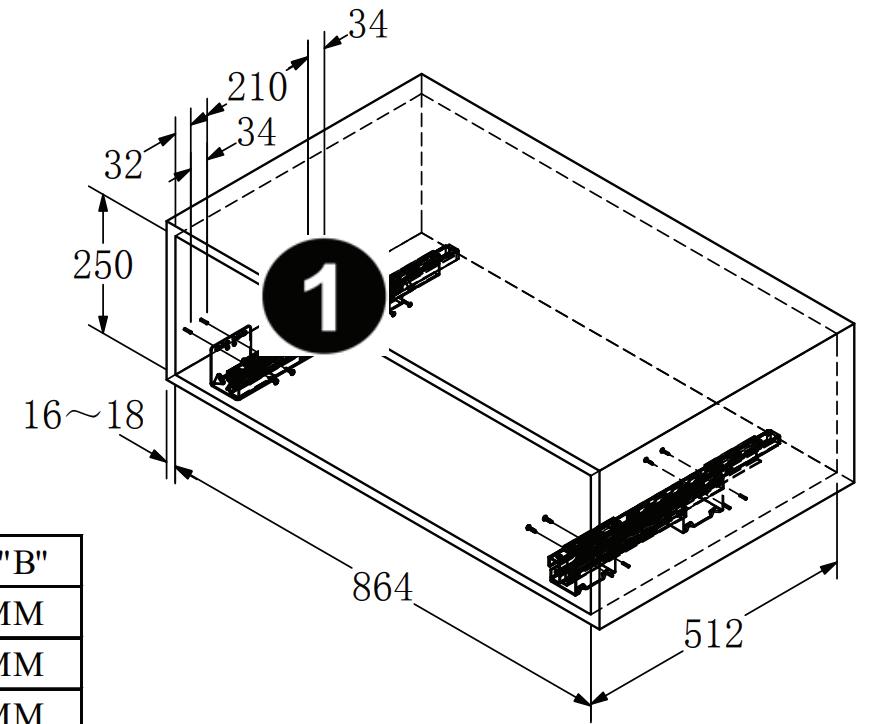

Perfore

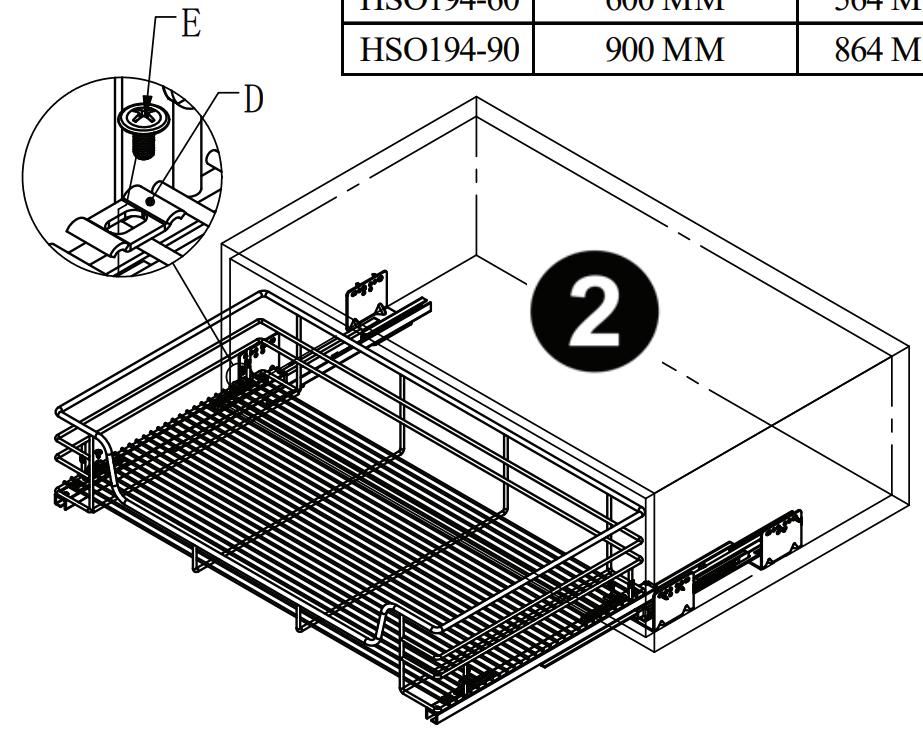

Ubique los rieles

M4 x 18mm para parte H (2 piezas)

Cocinas

Fecha de elaboración

Fecha de revisión

Manual de instalación para riel cierre suave

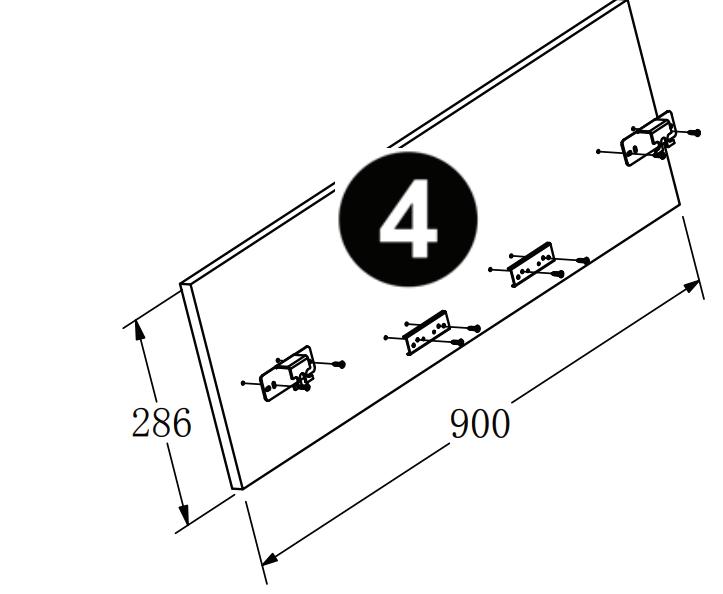

Fijar los soportes de los enganches Fijar los enganches de la puerta

08 07 18

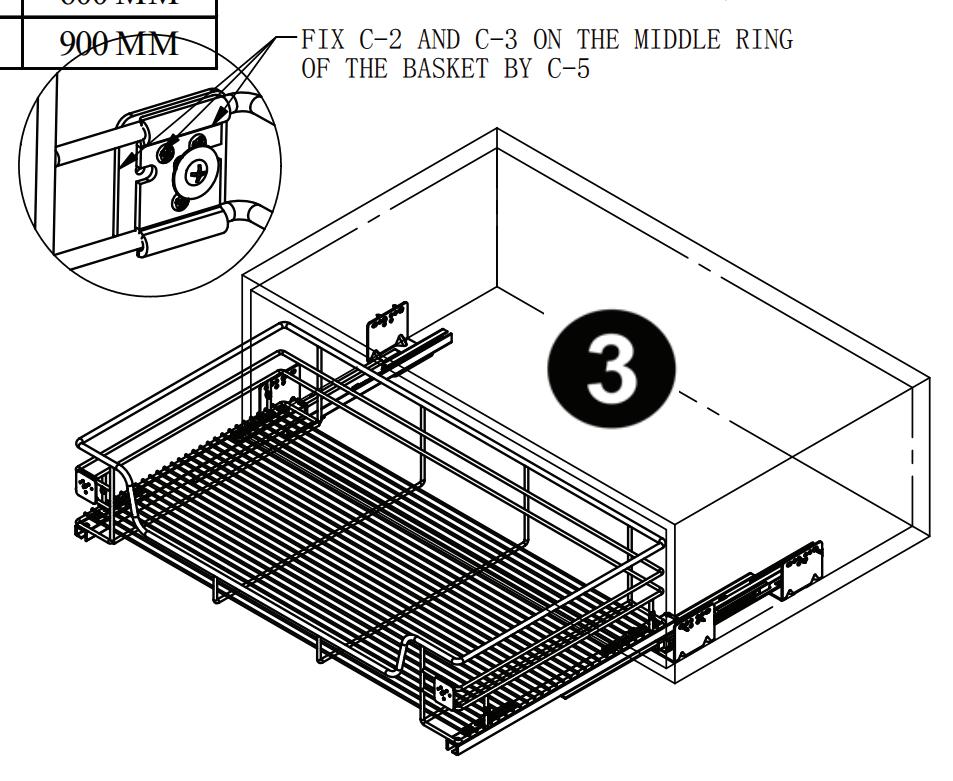

Fijar la canasta

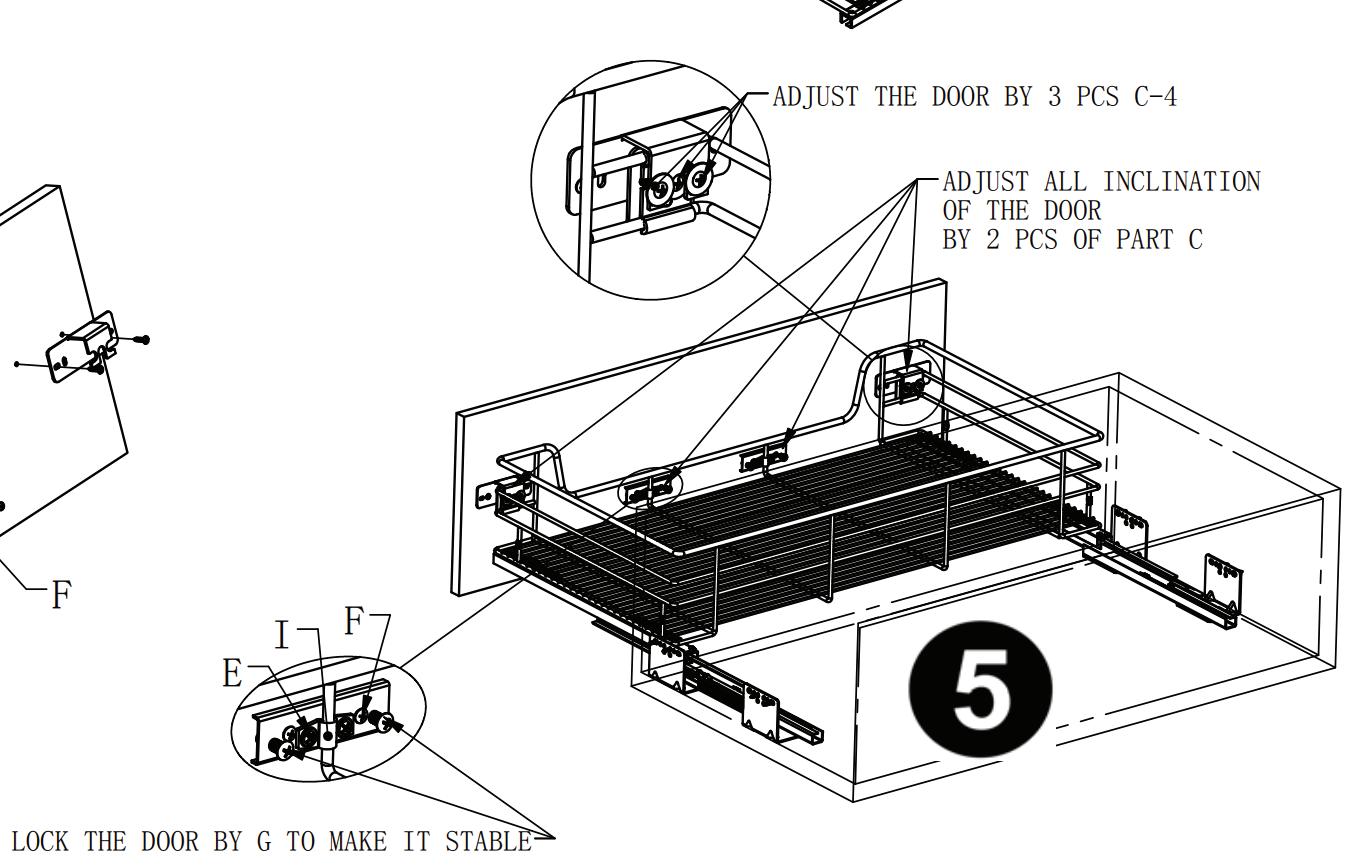

Fijar lla puerta

Ajustar la puerta arriba/abajo, de izquierda a derecha con estos enganches de la puerta
