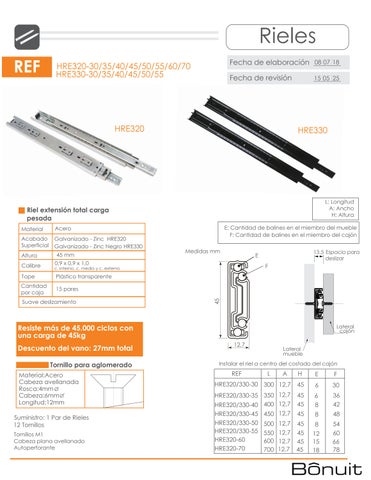

Rieles REF
Fecha de elaboración 08 07 18
HRE320-30/35/40/45/50/55/60/70 HRE330-30/35/40/45/50/55
Fecha de revisión

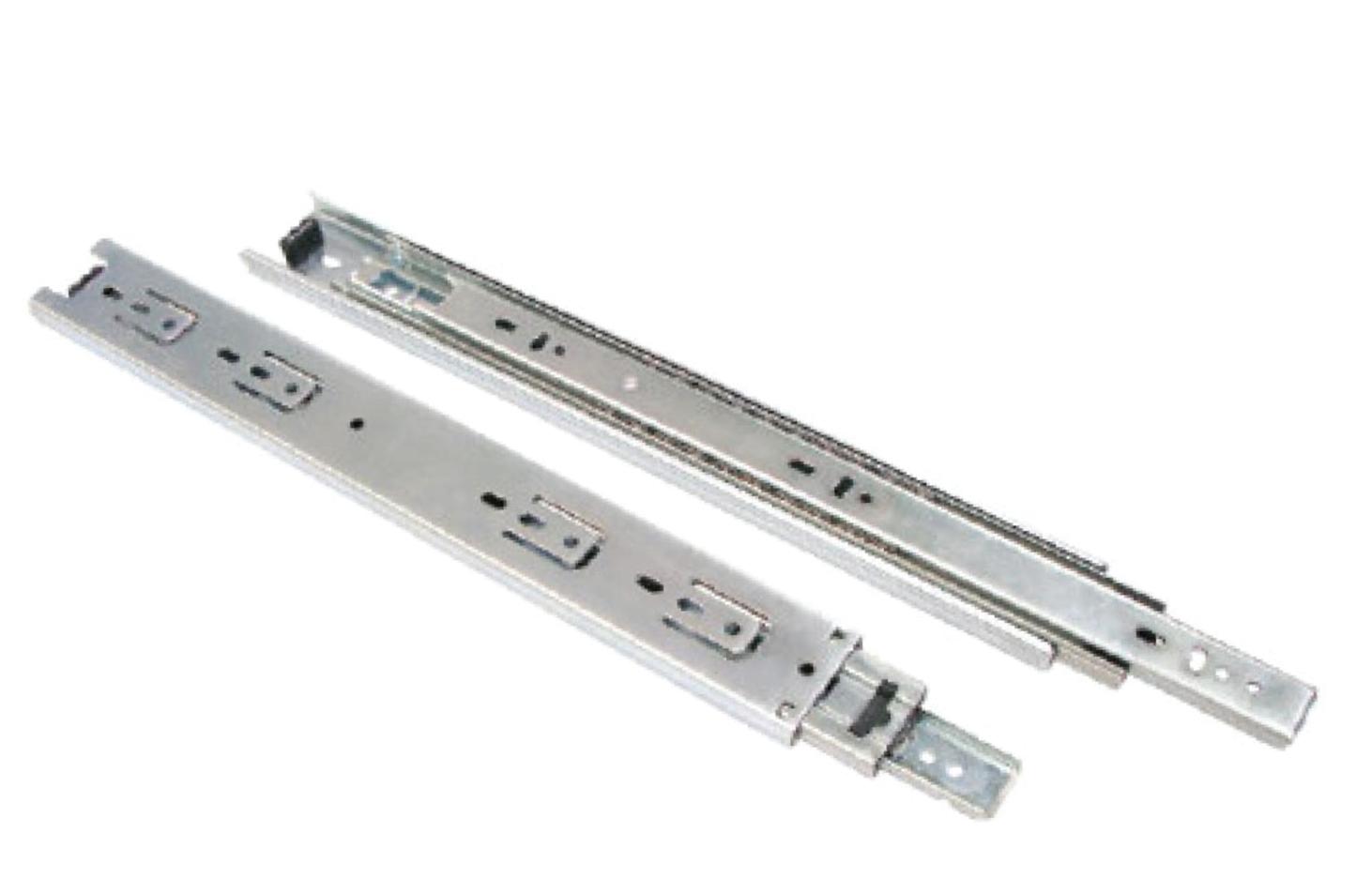

HRE320
15 05 25

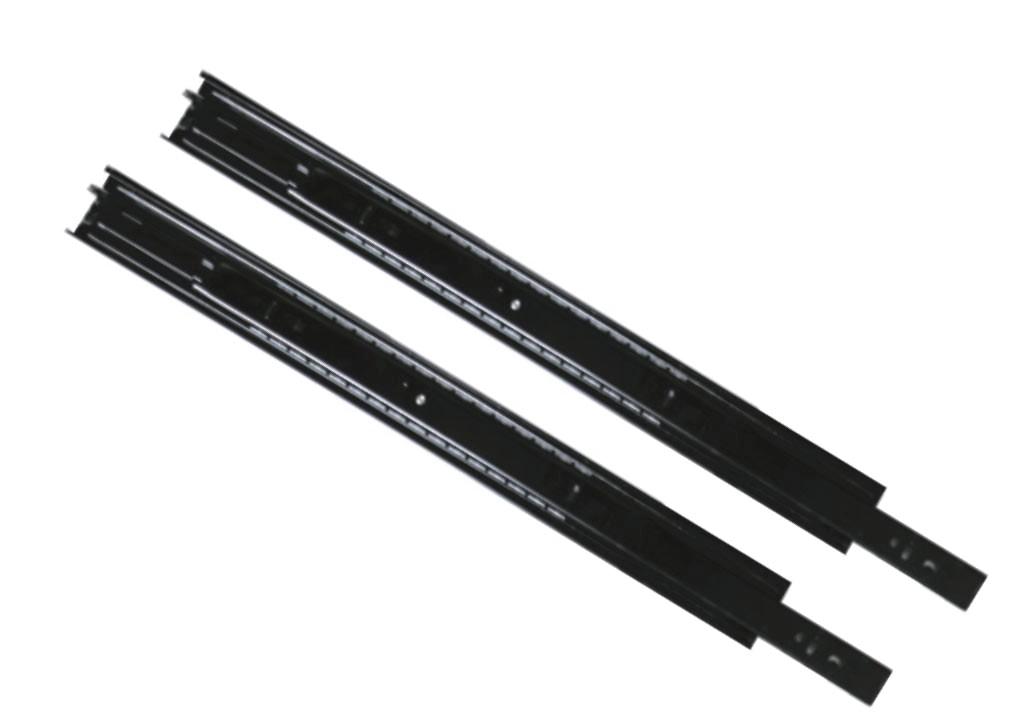

HRE330
L: Longitud A: Ancho H: Altura
Riel extensión total carga pesada Material
Acero
Acabado Superficial
Galvanizado - Zinc HRE320 Galvanizado - Zinc Negro HRE330
Altura
45 mm
Calibre
c. interno, c. medio y c. externo
Tope
Plástico transparente
Cantidad por caja
15 pares

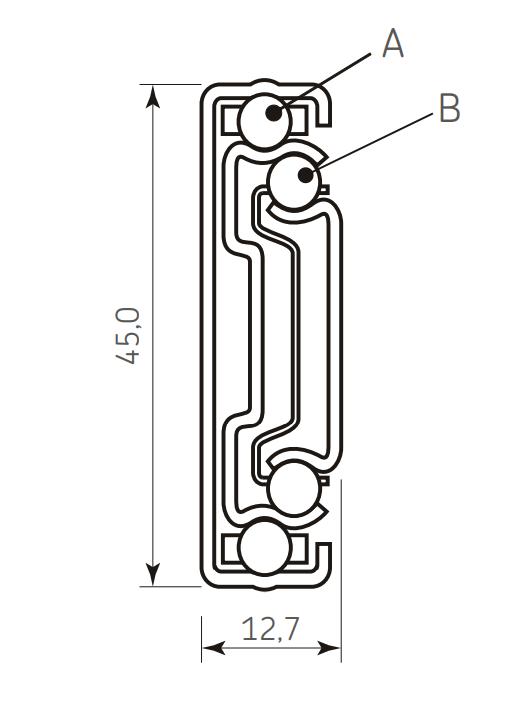

E: Cantidad de balines en el miembro del mueble F: Cantidad de balines en el miembro del cajón Medidas mm
0,9 x 0,9 x 1,0
F
45
Suave deslizamiento
13,5 Espacio para deslizar
E
Resiste más de 45.000 ciclos con una carga de 45kg Descuento del vano: 27mm total Tornillo para aglomerado Material:Acero Cabeza avellanada Rosca:4mm O Cabeza:6mm O Longitud:12mm Suministro: 1 Par de Rieles 12 Tornillos Tornillos M1 Cabeza plana avellanado Autoperforante
Lateral cajón
12,7
Lateral mueble

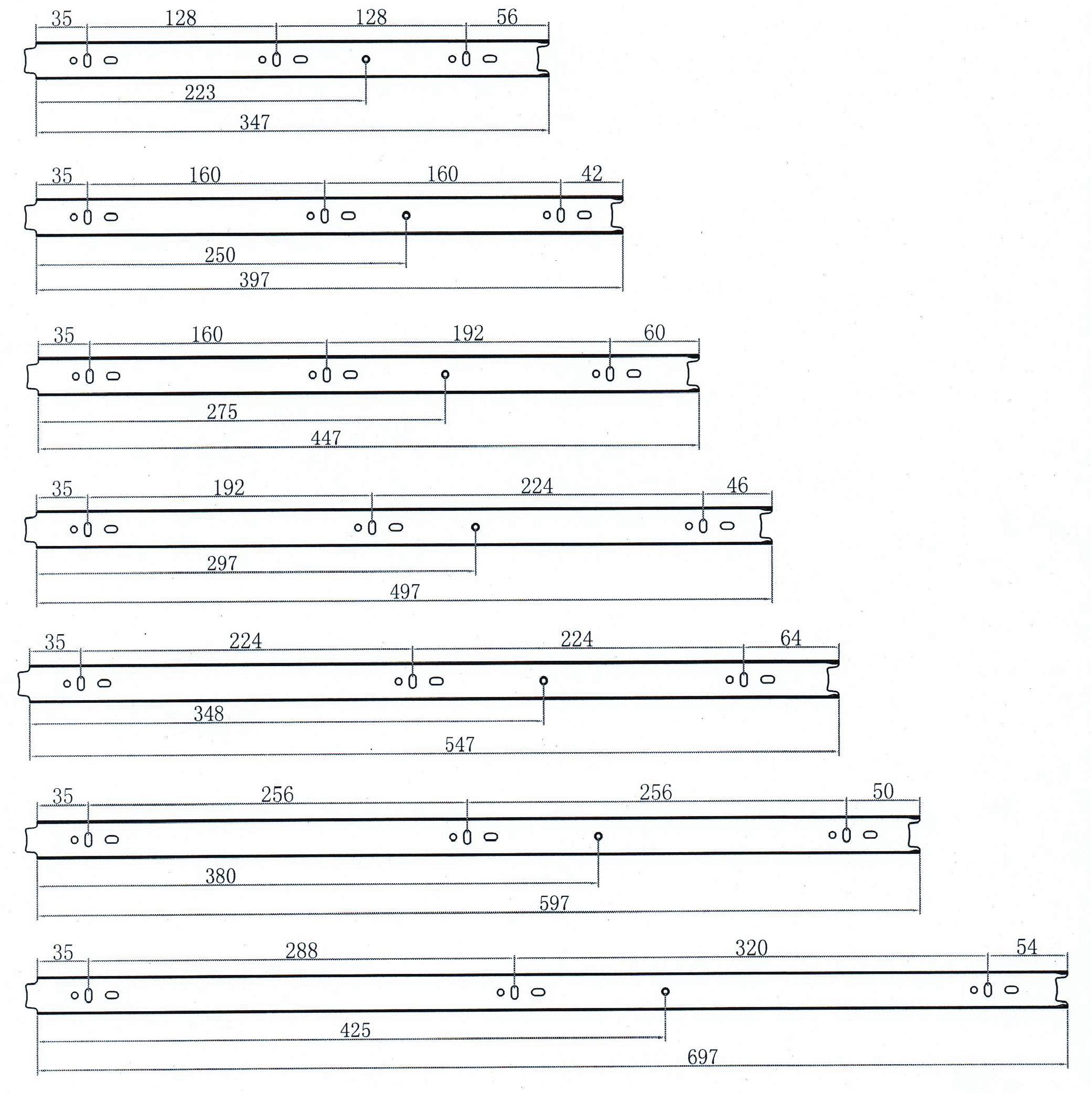

Instalar el riel a centro del costado del cajón
REF
A
H
E
F
HRE320/330-30 300 12,7
45
6
30
HRE320/330-35 350 12,7 HRE320/330-40 400 12,7 HRE320/330-45 450 12,7
45 45
6 8
36 42
45
8
48
500 12,7 45 550 12,7 45 600 12,7 45 700 12,7 45
8 12 15 18
54 60 66 78
HRE320/330-50 HRE320/330-55 HRE320-60 HRE320-70
L
