Fecha de elaboración
Fecha de revisión
11 09 25
09 06 26
CC L REF
HMA977-00N A 25
32 100 H 11

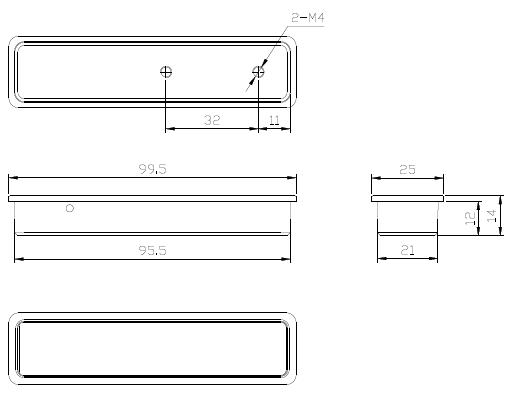

Nota: Las Medidas de L’ X H’ X A’ corresponden a la caja para incrustar.
Manija977-00N negra de aluminio para incrustar
Material Aluminio Acabado Superficial Pintado Negro Montaje Incrustar
Medidas: mm
Tornillo roscado M4
Material: Acero Cabeza de plato
Ranura combinada
Galvanizado
Medida 12 mm
Suministro: 1 Manija 2 Tornillos
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Fecha de elaboración
Fecha de elaboración 09 11 25
Fecha de revisión
Fecha de revisión 09 06 26
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
