Enchufe oficina
17 04 26

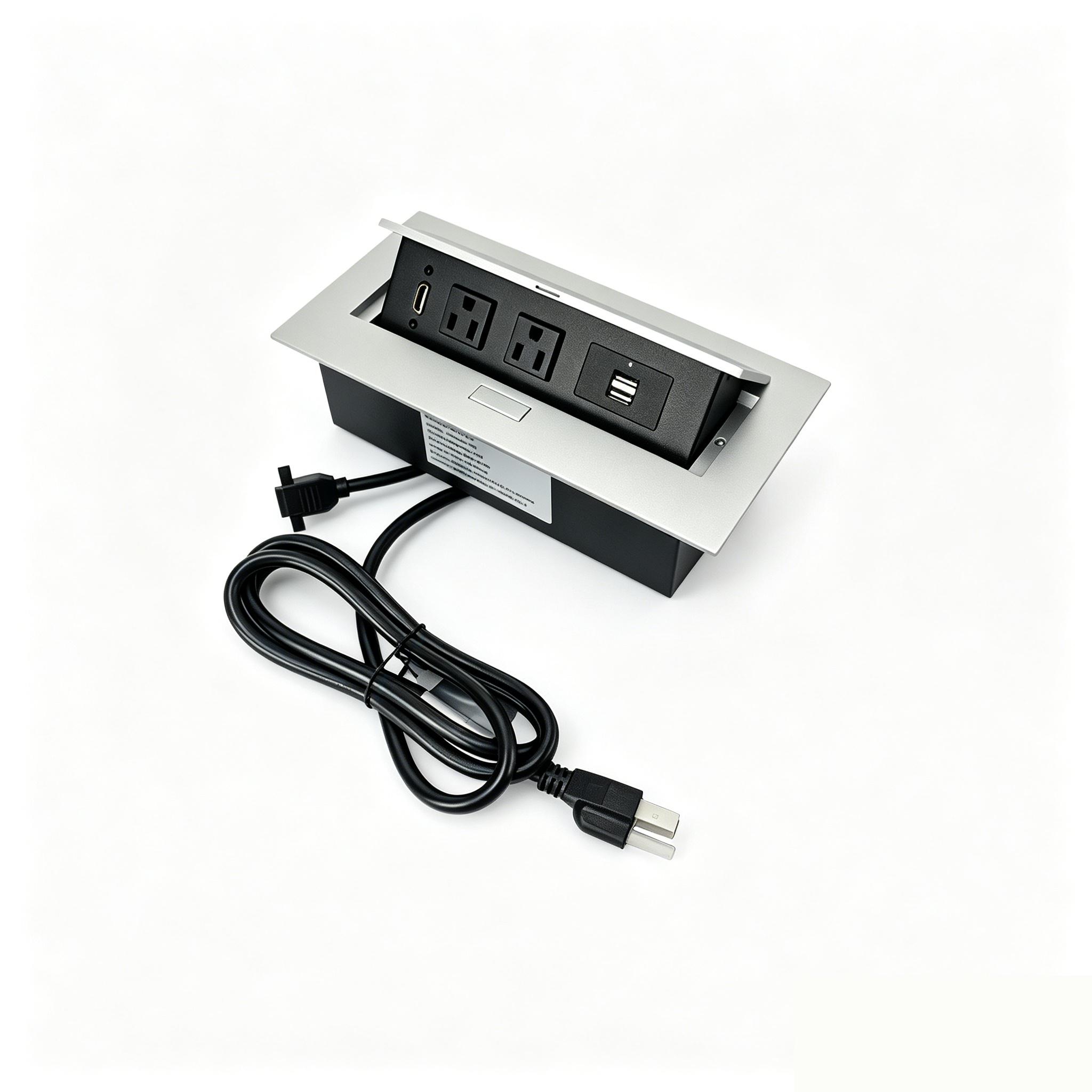

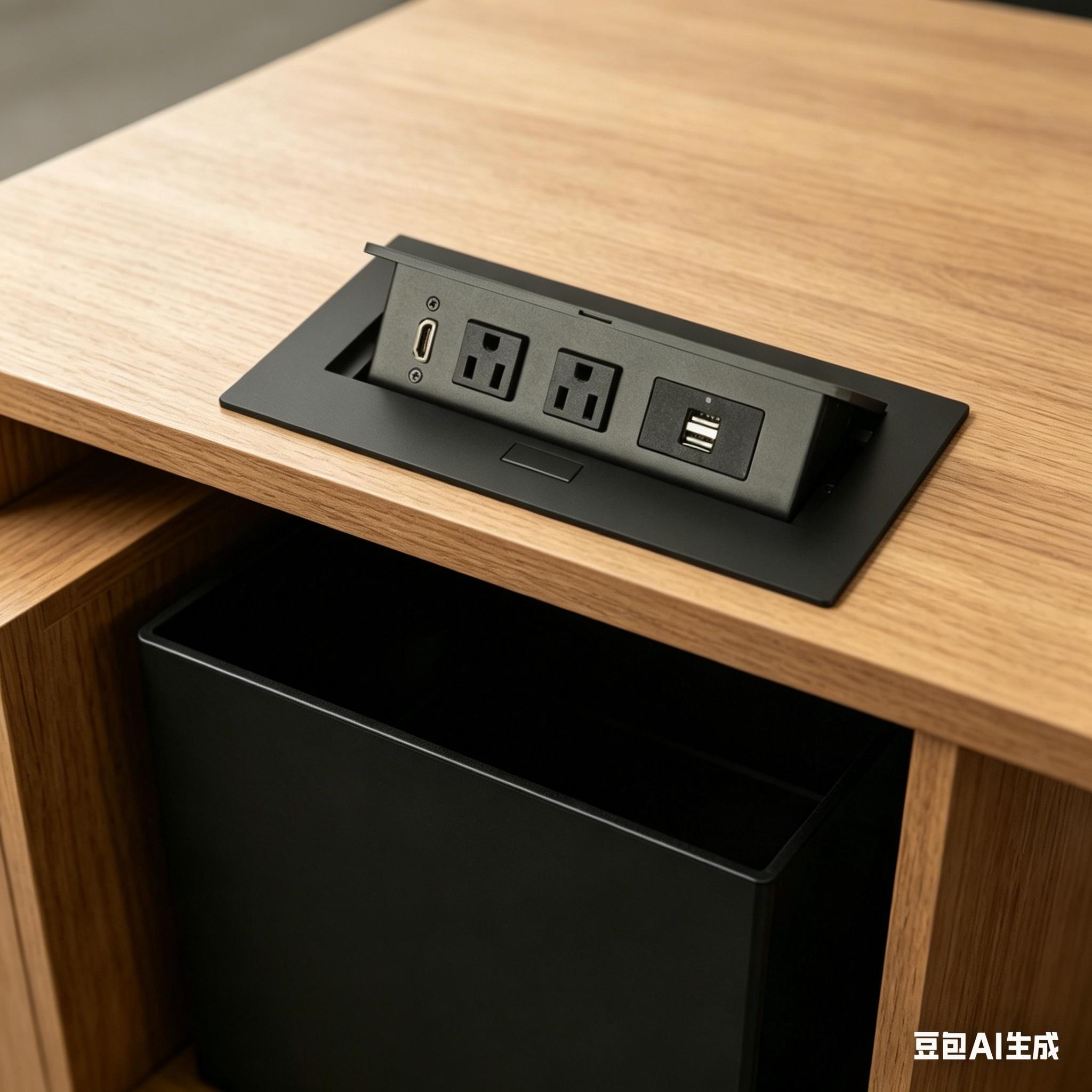

Enchufe 2 tomas, 2 puertos USB, Conexión HDMI
Material carcasa
Material módulo de tomas
Acabado
Medidas de perforación
Altura de entrada (en el mueble para guardar el enchufe)
Voltaje
Amperaje
Potencia max.
Aleación de aluminio
Policarbonato PC
Plateado -00, Negro -01
222 mm x 112 mm
70 mm
125 V
15 A
1650 W
Uso Interior
Tolerancia en medidas
Humedad relativa
Temperatura ambiente de funcionamiento
Calibre del conductor
Matrial conductor
Longitud cable 5 al 95% -5 - 50 ° 14 AWG
Cobre 1.6 mts
Suministro: 1 Enchufe
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
HFF518-01
DESCRIPCIÓN TÉCNICA DEL PRODUCTO:
Fecha de elaboración
Fecha de revisión

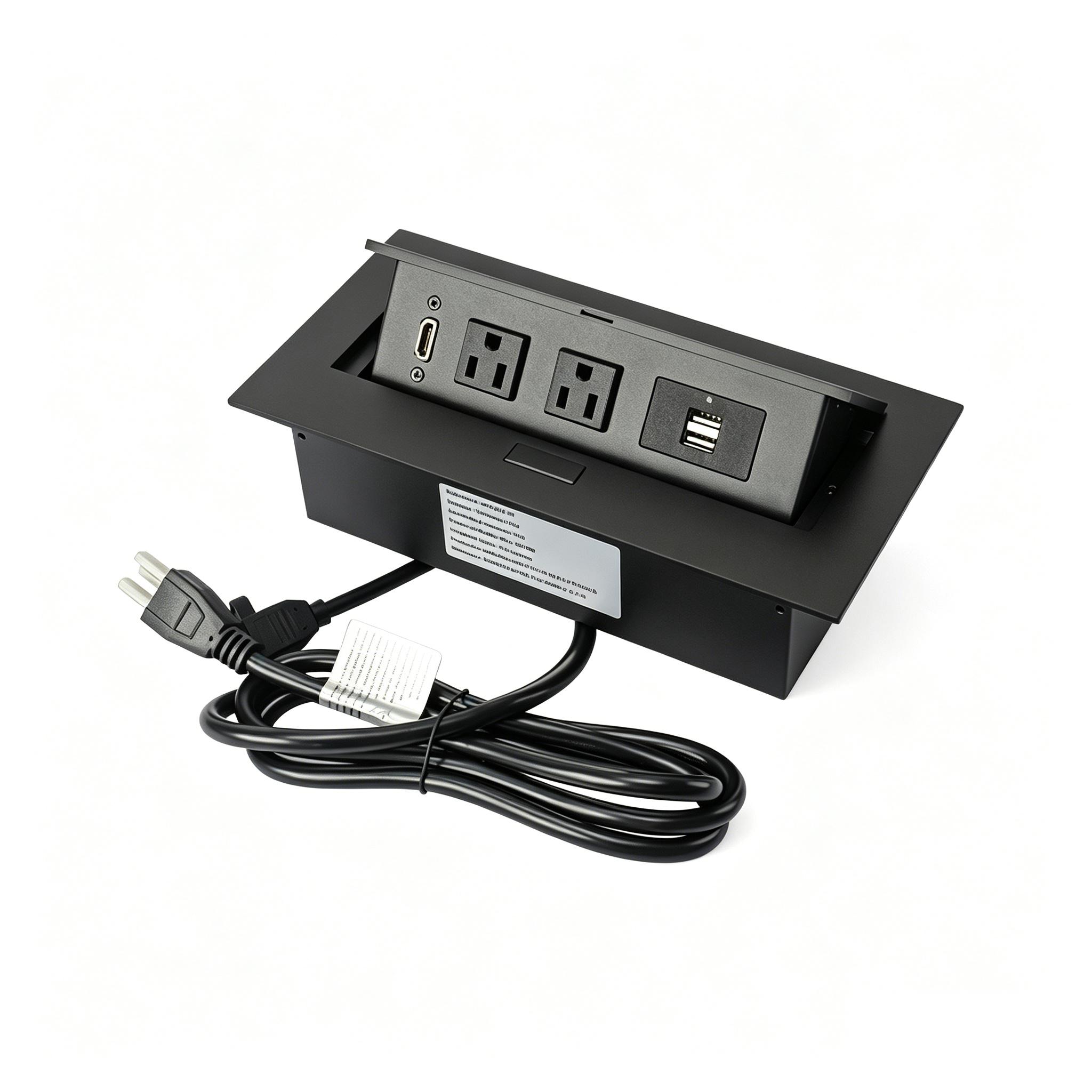

Enchufe: 2 tomas, 1 HDMI, 2 puertos USB de carga – Indicador de corriente – Apertura Push-Up
Material: Carcasa frontal en aleación de aluminio – Soporte de montaje en acero – Módulo de tomas en policarbonato PC

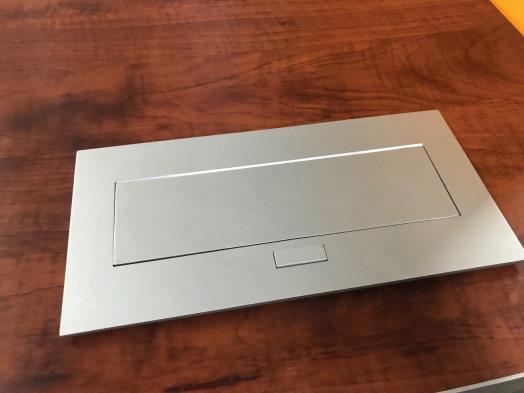

Acabado frontal: Plateado
Medidas de perforación para instalación: 222mm x 112mm
Altura de salida Push-Up: 60mm
Altura de entrada (en el mueble para guardar el enchufe): 70mm
Voltaje: 125V – Amperaje: 15A – Potencia Máxima: 1650W

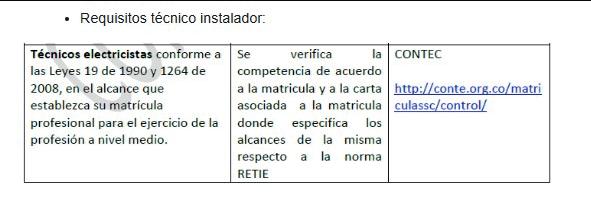

PASOS PARA INSTALACIÓN:

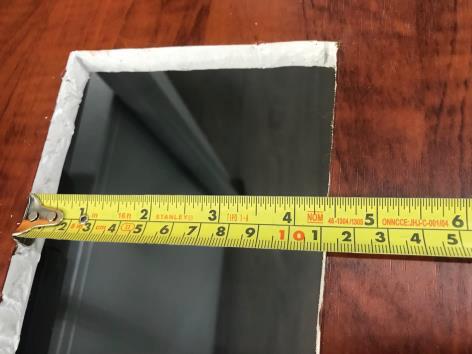

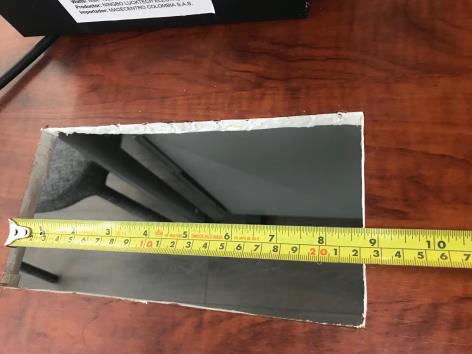

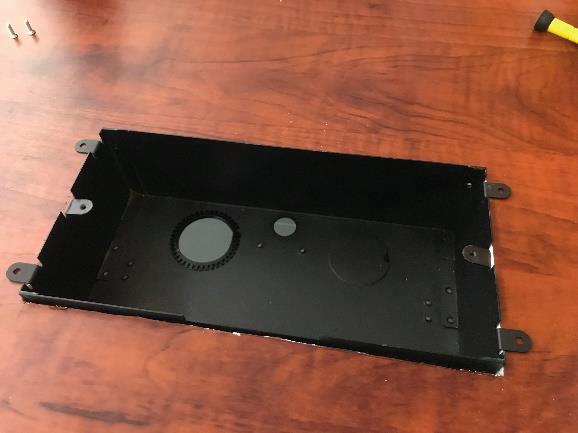

1. Realizar perforación rectangular de 222mm x 112mm en el mueble en la posición deseada, se debe disponer de 60mm de altura para la salida del enchufe y 70mm de profundidad para entrada:

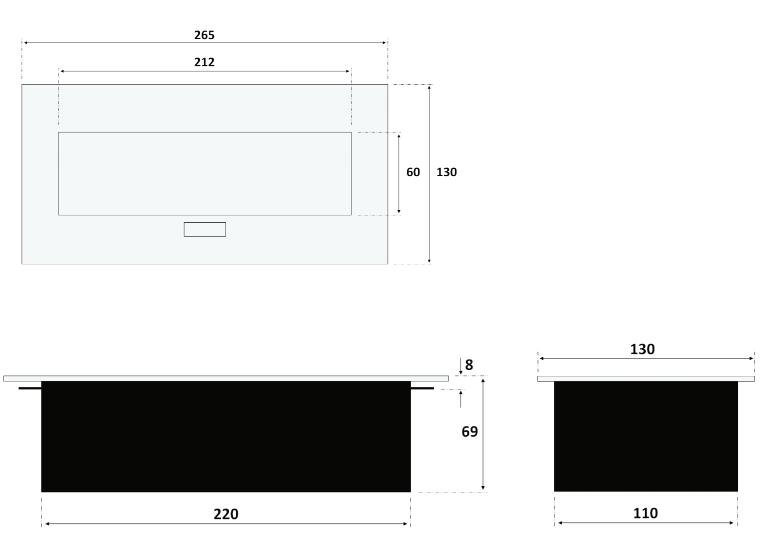

NOTA: Para realizar la instalación del enchufe al ras de la superficie (al mismo nivel), se debe realizar una caja rectangular, concéntrica a la perforación inicial, con medidas de 265mm x 130mm con profundidad de 8mm:

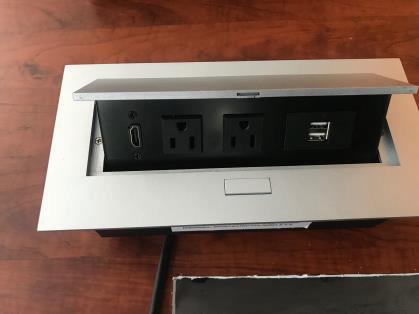

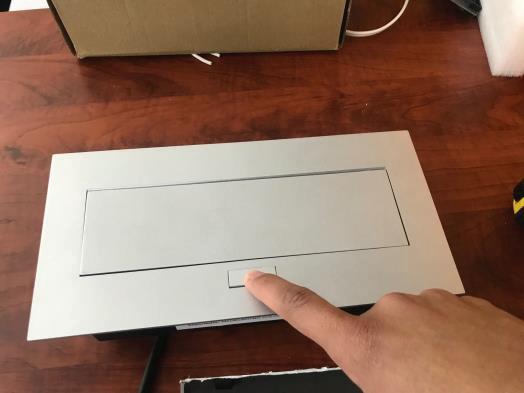

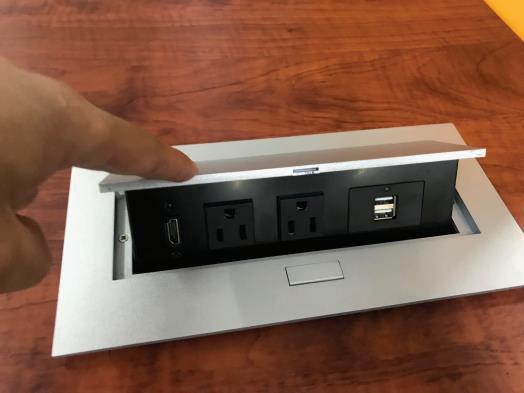

2. Realizar apertura automática del enchufe presionando el botón:
08 07 18
Fecha de elaboración
08 07 18
Fecha de revisión

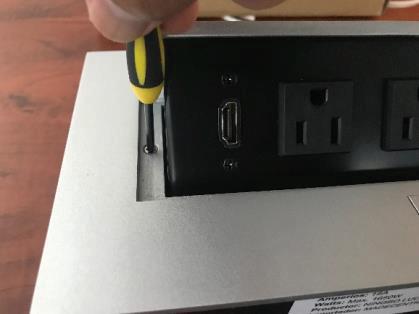

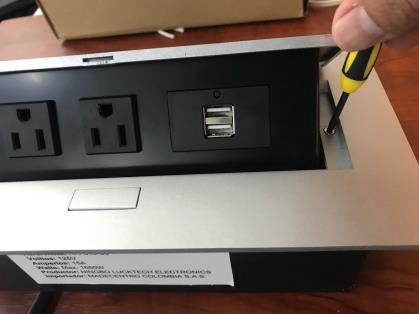

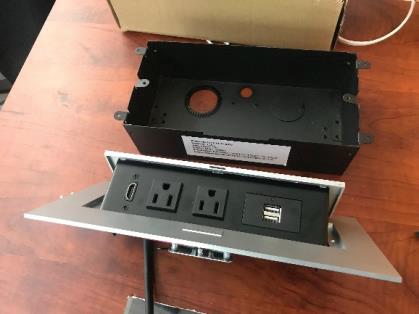

3. Retirar los dos tornillos de fijación entre la carcasa frontal y el soporte de montaje:
Carcasa frontal
Soporte de montaje

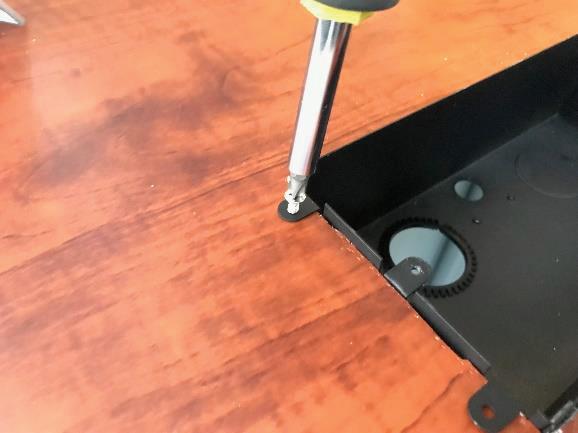

5. Ubicar el soporte de montaje en la perforación realizada . Este elemento dispone de cuatro perforaciones para ajustar con tornillos a la superficie ( tornillos no incluidos en el suministro):

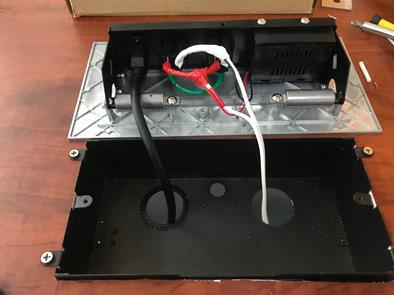

12 Introducir el cable de conexión HDMI y el cableado eléctrico a fuente a través del soporte de montaje previamente instalado . Asegurar la carcasa frontal con los dos tornillos de fijación:
Fecha de elaboración
Fecha de revisión
13 Realizar la conexión del cableado eléctrico a la fuente de energía y validar que el indicador de corriente esté encendido. Este indicador sólo queda habilitado si se realiza la conexión de los puertos USB a la fuente de energía:

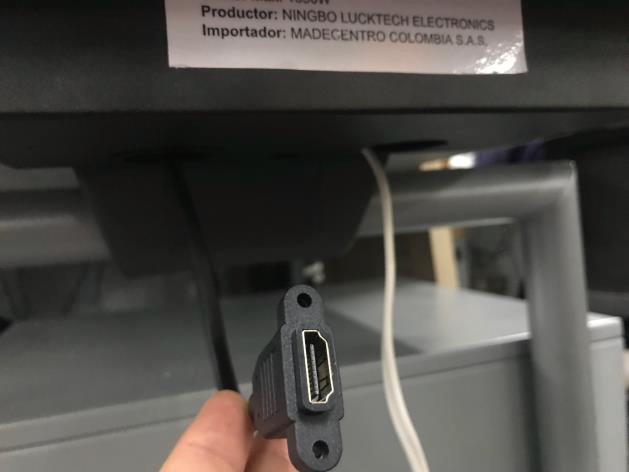

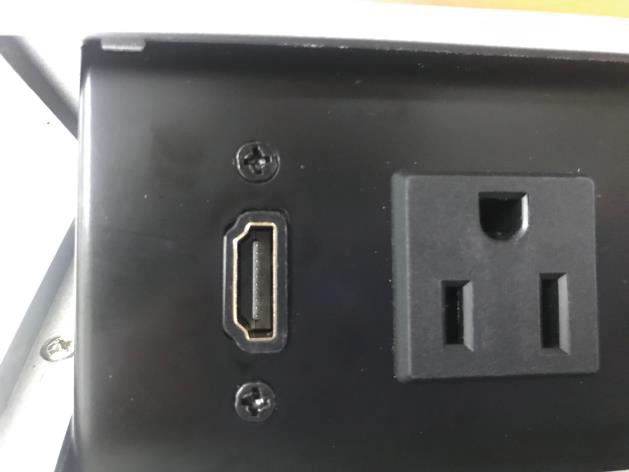

14. Realice la conexión del puerto HDMI posterior (Hembra) a un cable HDMI (Macho-Macho) para la trasferencia de audio y video al equipo de proyección. Posteriormente, conecte el puerto HDMI frontal (Hembra) a otro cable HDMI (Macho-Macho) para la entrada de datos desde el dispositivo de origen (l os cables HDMI Macho-Macho no están incluidos en el suministro del enchufe):
08 07 18
HFF518-00
HFF518-01
INSTRUCCIONES DE USO:
Fecha de elaboración
Fecha de revisión

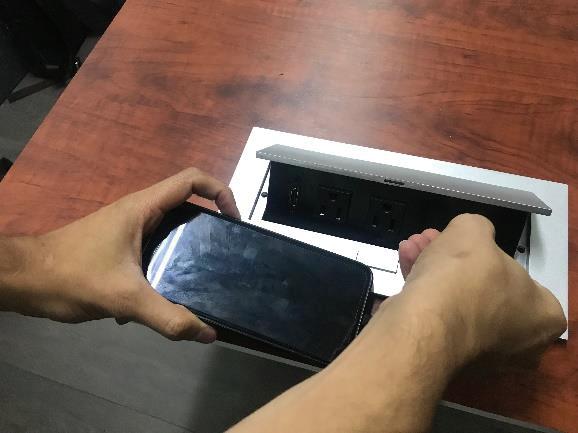

1 Presione el botón para apertura automática del enchufe y verifique que el indicador de corriente esté encendido . En caso que el indicador no esté encendido, verifique que el enchufe se encuentre debidamente conectado a una fuente activa de energía eléctrica:

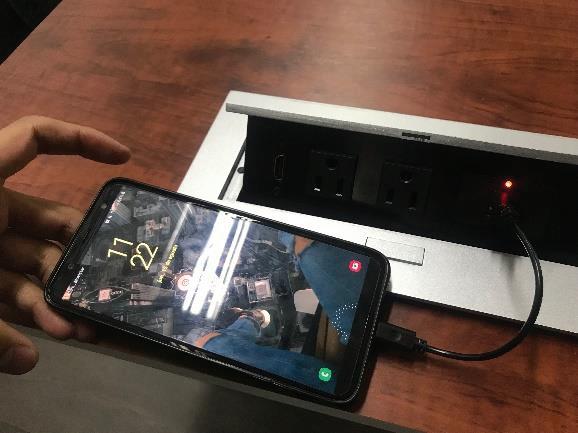

2 Conecte sus dispositivos Al utilizar los puertos USB de carga, el indicador de corriente cambia la luz de color verde a color rojo:
3 Para guardar, retire los dispositivos conectados al enchufe y presione la tapa superior hasta llevar a tope:
08 07 18
MANTENIMIENTO Y LIMPIEZA
Para limpiar enchufes multitomas de manera segura y efectiva, sigue estos pasos:
Desconecta la electricidad: Antes de limpiar, asegúrate de que no haya corriente en la regleta desenchufándola y/o cortando el circuito en el cuadro eléctrico.
Limpia la super cie: Utiliza un paño de micro bra seco para eliminar el polvo y la suciedad super cial.
Limpia las tomas de corriente: Usa aire comprimido para eliminar el polvo y las partículas de los ori cios.
Desinfecta: Si es necesario, utiliza un paño ligeramente humedecido con alcohol isopropílico para desinfectar, evitando que entre líquido en los ori cios.
Limpia los rincones: Usa bastoncillos de algodón humedecidos con alcohol isopropílico para llegar a áreas difíciles.
Saca y limpia: Si es posible, saca la regleta de su base para limpiar la super cie inferior y los cables.
Seca bien: Asegúrate de que todo esté seco antes de volver a conectar la regleta.
PREVENIR SOBRE CARGAS ELECTRICAS
Para prevenir sobrecargas en multitomas (regletas) de enchufe, es crucial veri car la capacidad de la multitoma, no sobrepasar el límite de carga recomendado, distribuir la carga entre diferentes tomacorrientes, y asegurar que los cables y conectores estén en buen estado
