Fecha de elaboración
Fecha de revisión

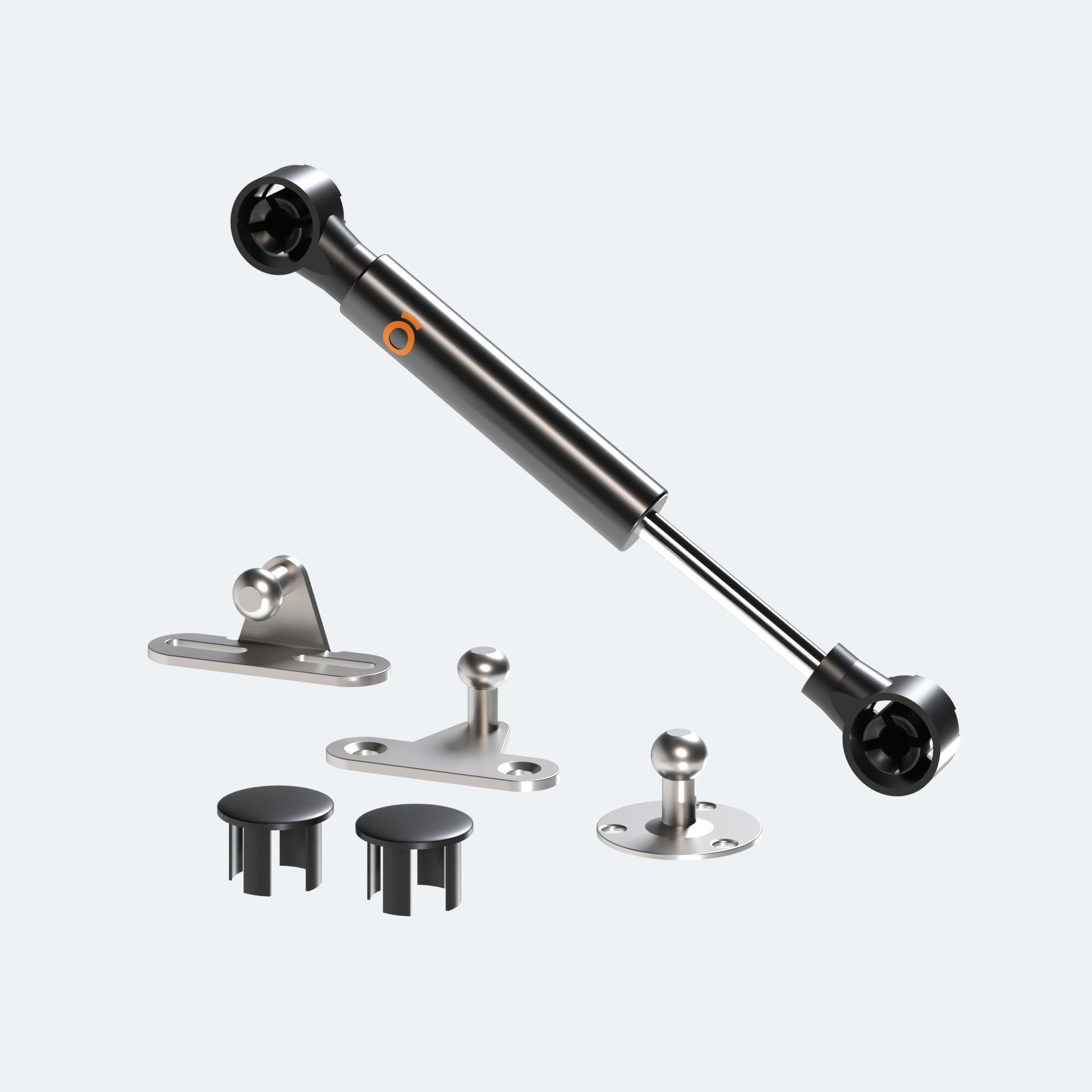

Suministro: 1Brazo
3 Platinas
5 Tornillos
16 02 26
Brazo neumático Mini 60N Negro
Material
Acabado Superficial
Acero galvanizado/ Plástico
Pintura electrostática
Negra
Capacidad de carga Según altura y peso de la puerta
Montaje Para atornillar
50.000 Ciclos
Tabla de referencia para aplicación de la puerta a 90°
Fuerza del brazo N Altura puerta (mm)
* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.
*Desde un ancho de puerta de 600 mm usar dos brazos.
* Este brazo funciona para puertas desde 200 mm de altura
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Fecha de elaboración
Fecha de revisión
o de kg)

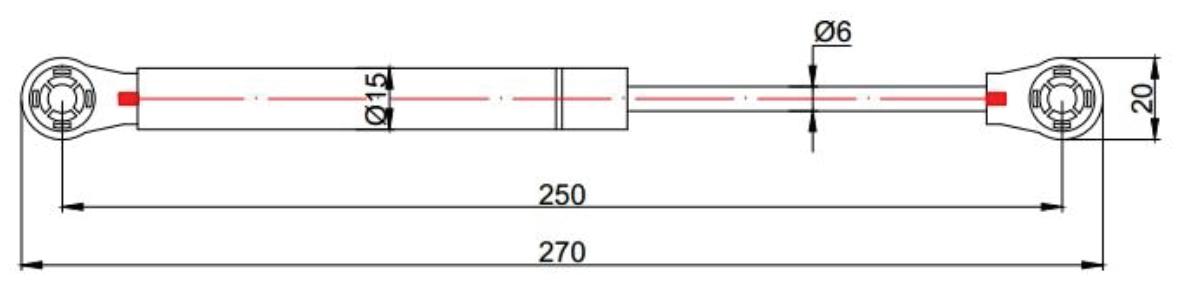

Plano técnico

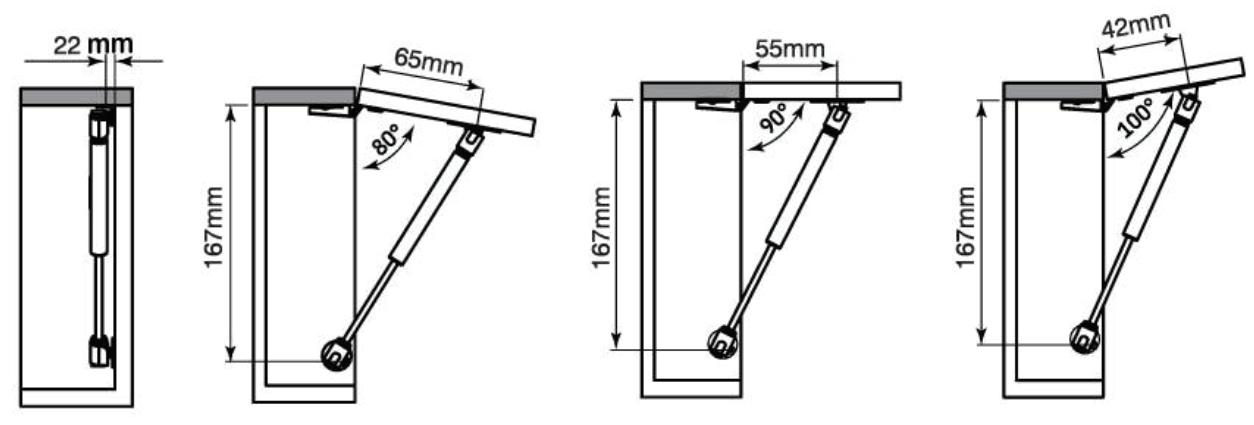

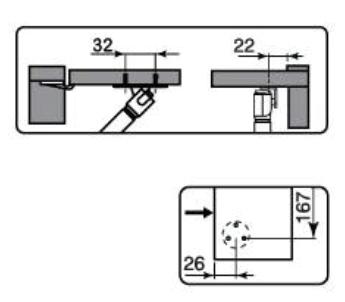

Instrucciones de instalación
Medidas en mm
