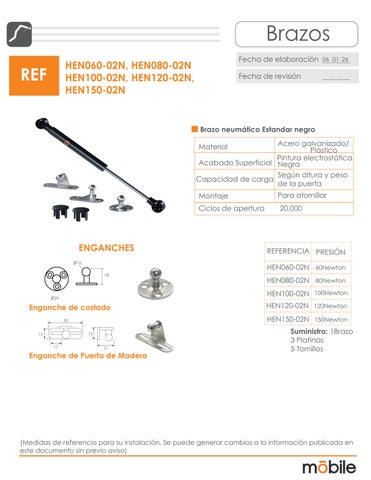

Brazos Fecha de elaboración 06 01 26
HEN060-02N, HEN080-02N HEN100-02N, HEN120-02N, HEN150-02N
REF
Fecha de revisión
Brazo neumático Estandar negro Acero galvanizado/ Plástico Pintura electrostática Acabado Superficial Negra Según altura y peso Capacidad de carga de la puerta Material
ENGANCHES O10
Ciclos de apertura
20.000
REFERENCIA PRESIÓN
HEN080-02N 80Newton HEN100-02N 100Newton
O29
Enganche de costado
HEN120-02N 120Newton HEN150-02N 150Newton
50 15 17
Para atornillar
HEN060-02N 60Newton 18
15
Montaje
21
Enganche de Puerta de Madera
Suministro: 1Brazo 3 Platinas 5 Tornillos
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Brazos REF
HEN060-02N, HEN080-02N HEN100-02N, HEN120-02N, HEN150-02N
Fecha de elaboración 06 01 26 Fecha de revisión
Tabla especificaciones Máximo peso de la puerta (Kg) en aplicación de 80°
80°
Altura de la puerta (mm)
Fuerza del brazo (N)
300
400
500
600
60
1,9
1,4
1,1
0,9
80
2,5
1,9
1,5
1,3
100
3,2
2,4
1,9
1,6
120
3,8
2,9
2,3
1,9
150
4,4
3,3
2,7
2,2
Máximo peso de la puerta (Kg) en aplicación de 90°
90°
Altura de la puerta (mm)
Fuerza del brazo (N)
300
400
500
600
60 80 100 120 150
1,7 2,2 2,8 3,3 3,8
1,2 1,7 2,0 2,5 3,0
1,0 1,3 1,7 1,9 2,1
0,8 1,1 1,4 1,7 1,9
Máximo peso de la puerta (Kg) en aplicación de 100°
100°
Fuerza del brazo (N) 60 80 100 120 150
Altura de la puerta (mm) 300
400
500
600
1,5 2,0 2,5 2,9 3,3
1,1 1,5 1,7 2,1 2,5
0,8 1,1 1,5 1,7 2,0
0,7 0,9 1,2 1,5 1,8
* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores. *Desde un ancho de puerta de 600 mm usar dos brazos.
Brazos REF
HEN060-02N, HEN080-02N HEN100-02N, HEN120-02N, HEN150-02N
Plano técnico
Instrucciones de instalación
Medidas en mm
Fecha de elaboración 06 01 26 Fecha de revisión
