HCP800-01/02/03
Resistencia en Cámara salina: 120hrs
Ciclos de apertura: 100.000
*Aplica para las tres referencias
Alcoba: Afuera: Llave para liberar / girar el botón - Adentro: botón de seguridad
Baño - Afuera: Cilindro de emergencia para liberar / girar el botón (no requiere llave)Adentro: botón de seguridad
Fecha de elaboración
Fecha de revisión
Entrada principalAfuera: Cilindro único en el exterior (sólo acciona con la llave)
08 07 18
05 08 25

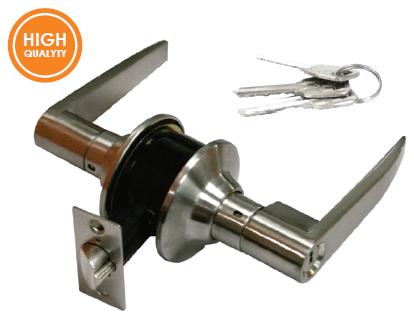

Chapa 800 palanca para alcoba tubular entrada a 60 mm high quality
Material Referencia
HCP800-01
Acero 304 - Zamak
Acabado/Color Niquel
Chapa 800 palanca para baño tubular entrada a 60 mm recta high quality
HCP800-02
Material Referencia Acero 304 - Zamak
Acabado/Color Niquel
Chapa 800 palanca para entrada principal tubular entrada a 60 mm high quality
HCP800-03
Afuera Adentro
Material Referencia Acero 304 - Zamak
Acabado/Color Niquel
La chapa de entrada principal Incluye 3 llaves Normales
Suministro: 1 Chapa
Medidas en mm
Afuera Adentro
Afuera Adentro
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
HCP800-01/02/03
Fecha de elaboración
08 07 18
Fecha de revisión
Marque la puerta
Retirar la perilla interior
PERILLA INTERIOR
Instalar el cuerpo
LÍNEA CENTRAL
Instalar la perilla interior
Apriete la plataforma de montaje con tornillos
Apretar la rosa interior con la herramienta Empuje la perilla interior hasta el fondo hasta que se enganche en los chasquidos del cuerpo
Use la herramienta de instalación para presionar la traba y jalar la perilla interior
Instalar la cerradura
Chavetero ajustable para llave - en - perilla
Gire la perilla en el sentido de las agujas del reloj hasta que quede alineada con el agujero pequeño. Inserte la llave y gire el contraclock unos 45 grados. use la herramienta para presionar la traba y saque la perilla exterior. Después de girar 180 grados, instale de nuevo
MARCADOR DE PAPEL
Hacer un agujero en el centro de la puerta. Cerradura cilíndrica y cerrojo: 23 mm cerradura tubular: 25 mm.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
