Cerraduras
Fecha de elaboración
Fecha de revisión
05 08 25

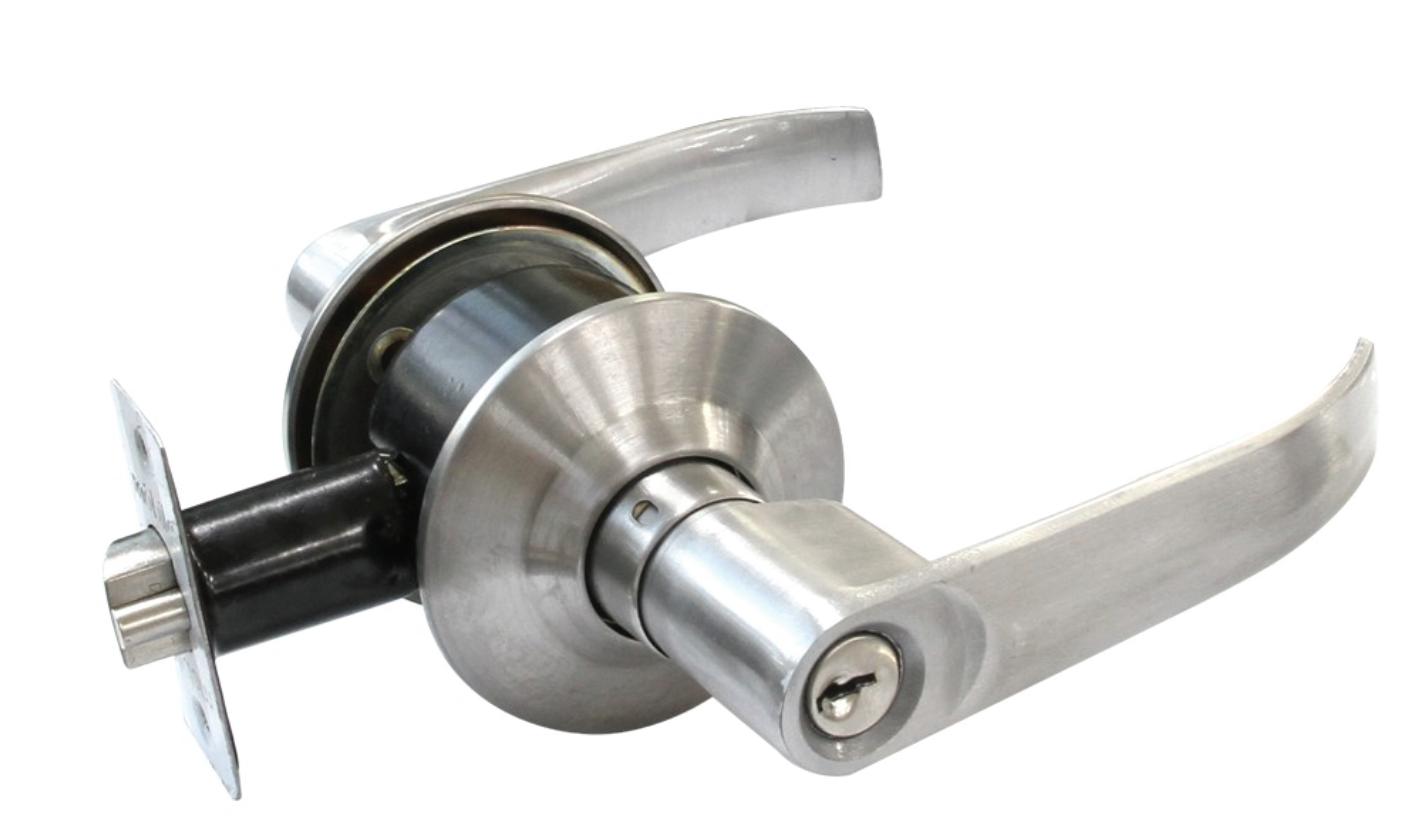

Chapa 700 palanca para alcoba cilíndrica entrada a 60 mm
Material
Acabado superficial Acero 201 Aluminio
Ciclos de apertura 50.000
Cámara salina 96 hr
Suministro: 1 chapa
Chapa 700 palanca para baño cilíndrica entrada a 60 mm
Material
Acabado superficial Aluminio
Cámara salina 96 hr
Suministro: 1 chapa
Chapa 700 palanca para entrada principal cilíndrica entrada a 60 mm
Alcoba: Afuera: Llave para liberar / girar el botón - Adentro: botón de seguridad
Baño - Afuera: Cilindro de emergencia para liberar / girar el botón (no requiere llave)Adentro: botón de seguridad
Entrada principalAfuera: Cilindro único en el exterior (sólo acciona con la llave)
Material
Acabado superficial Aluminio
Especificación llave 3 llaves Normales 08 07 18
Afuera Adentro
Cámara salina 96 hr
Suministro: 1 chapa Acero 201 Acero 201

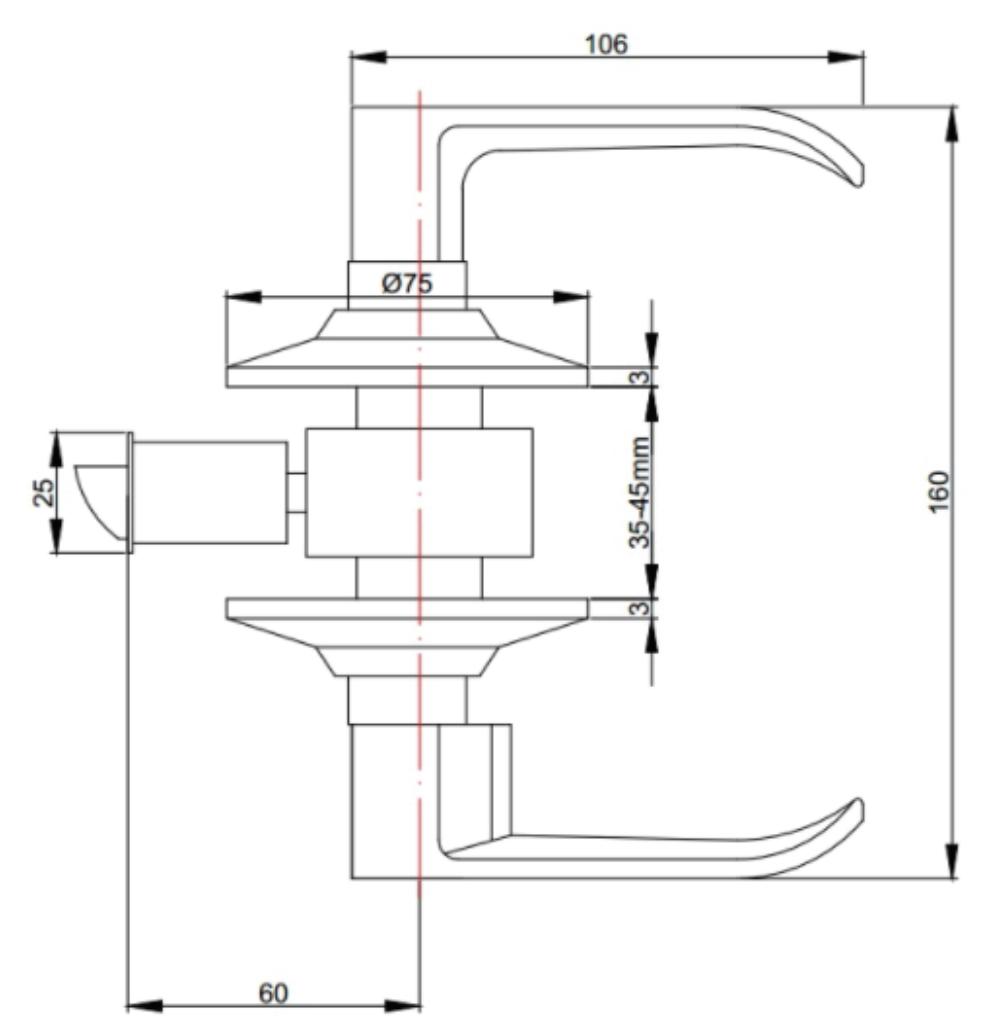

Medidas: mm
Afuera Adentro
Afuera Adentro
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Fecha de elaboración
Fecha de revisión
INSTRUCTIVO DE INSTALACIÓN
Marque la puerta
Retirar la perilla interior
Instalar el cuerpo
08 07 18
LÍNEA CENTRAL
Instalar la perilla interior
Apriete la plataforma de montaje con tornillos
Apretar la rosa interior con la herramienta Empuje la perilla interior hasta el fondo hasta que se enganche en los chasquidos del cuerpo
Use la herramienta de instalación para presionar la traba y jalar la perilla interior
Instalar la cerradura
Chavetero ajustable para llave - en - perilla
Gire la perilla en el sentido de las agujas del reloj hasta que quede alineada con el agujero pequeño. Inserte la llave y gire el contraclock unos 45 grados. use la herramienta para presionar la traba y saque la perilla exterior. Después de girar 180 grados, instale de nuevo
MARCADOR DE PAPEL
Hacer un agujero en el centro de la puerta. Cerradura cilíndrica y cerrojo: 23 mm cerradura tubular: 25 mm.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
FUERA DE LA PERILLA
CUERPO
