HCI008-00

HCI008-00

Cerraduras

Fecha de elaboración

Fecha de revisión 08 07 26

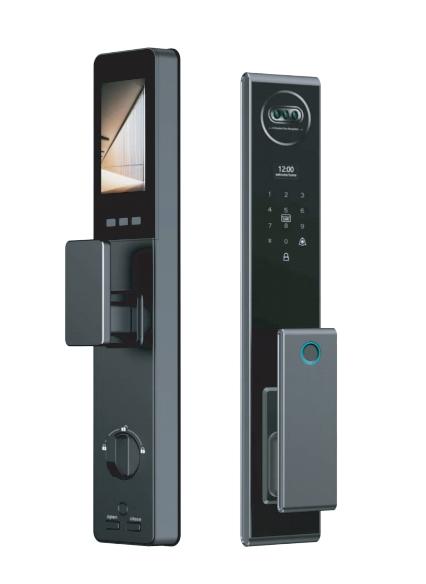

CERRADURA INTELIGENTE HIGH QUALITY CON RECONOCIMIENTO FACIAL 7 FORMAS DE ACCESOS

Panel ext e Interior Aleacion alumnio

Perno Acero Inox 304

Caja Acero inox 430

Placa Frontal Acero inox 201

Cilindro Laton

Llaves Laton con cabeza de plastico

Acabado

Ciclos de apertura

Negro

100.000

Modelo 6068

Pantalla tactil Vidrio templado

APP TUYA

Ciclos carga bateria

3000

Bateria Lion ( ion de litio)

7 FORMAS DE ACCESO

Material Llaves huella

APP Codigo

Tarjeta

Reconocimiento facial

Reconocimiento palma

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Manual de instrucciones

RECONOCIMIENTO FACIAL

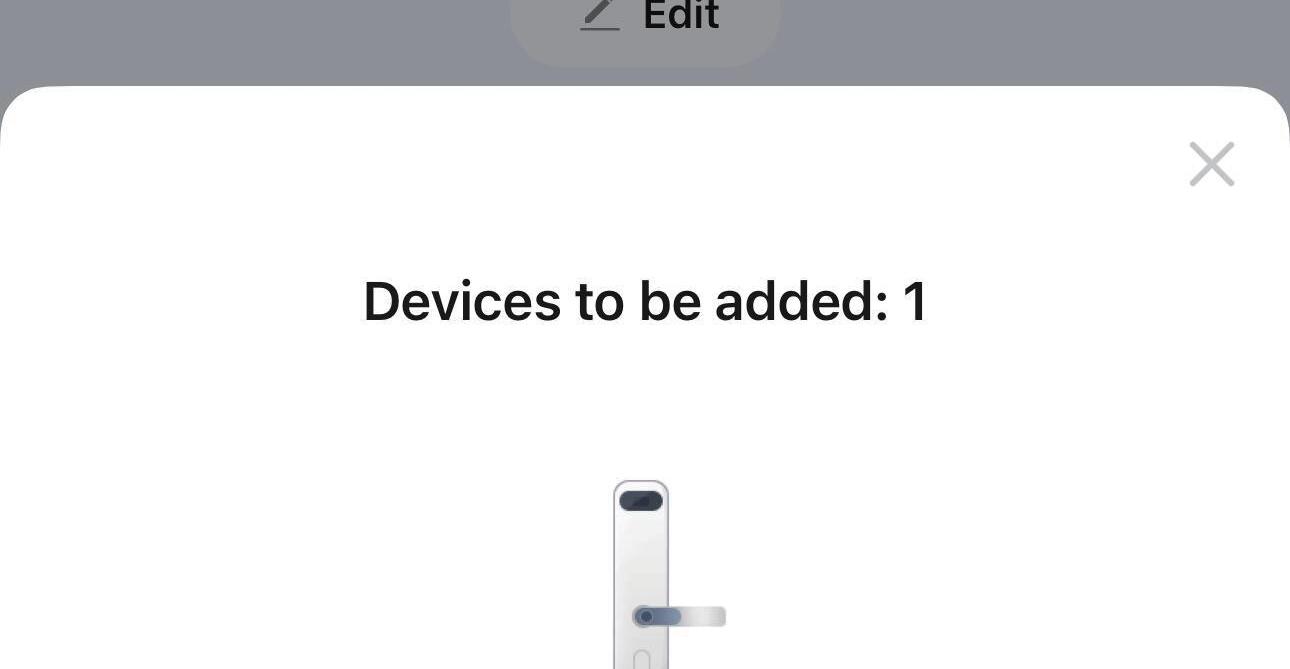

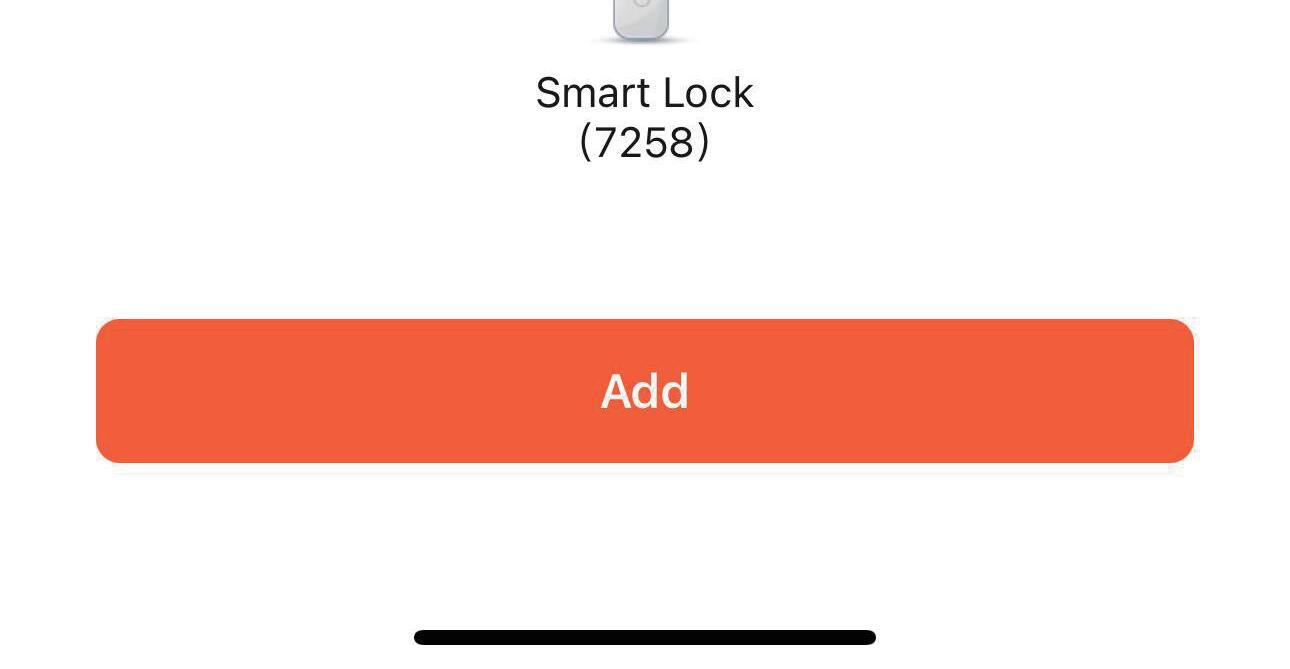

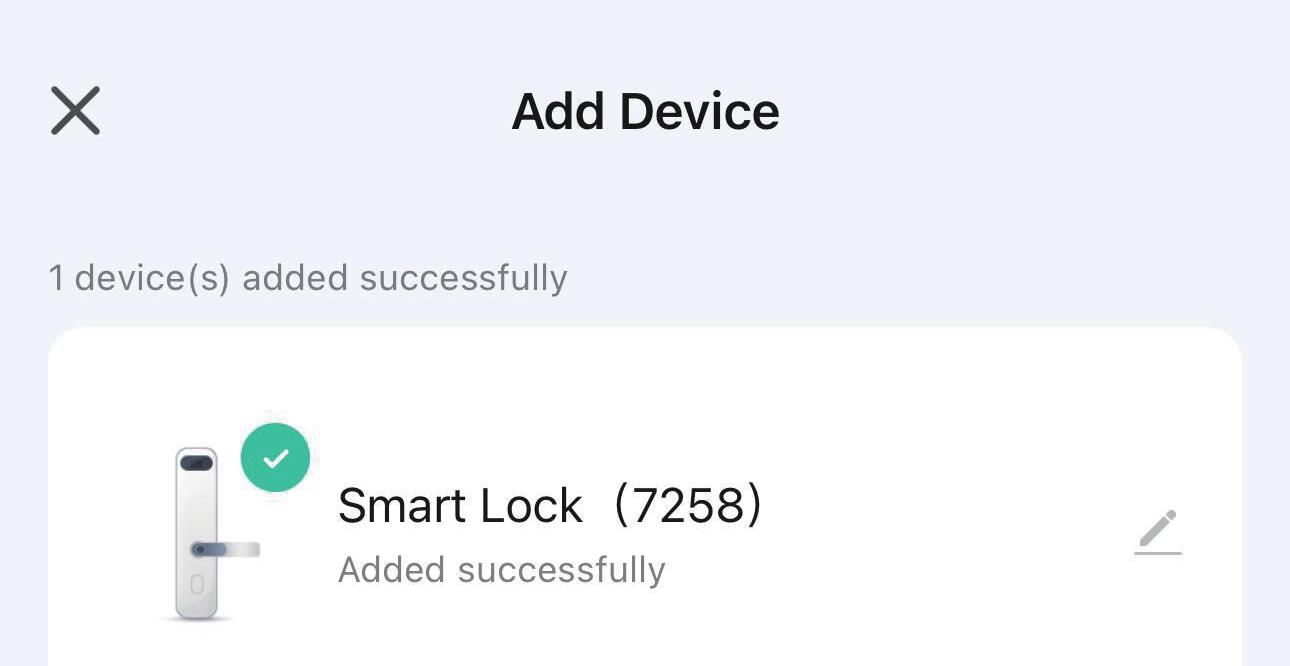

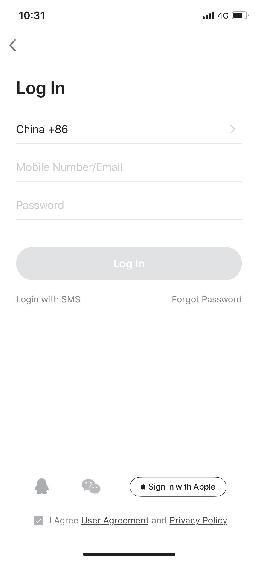

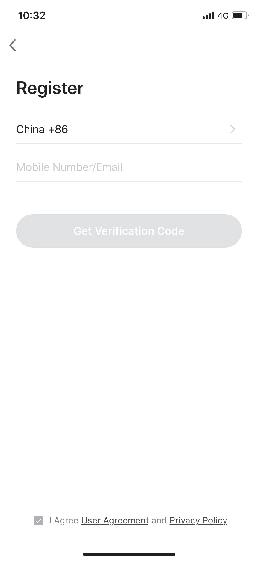

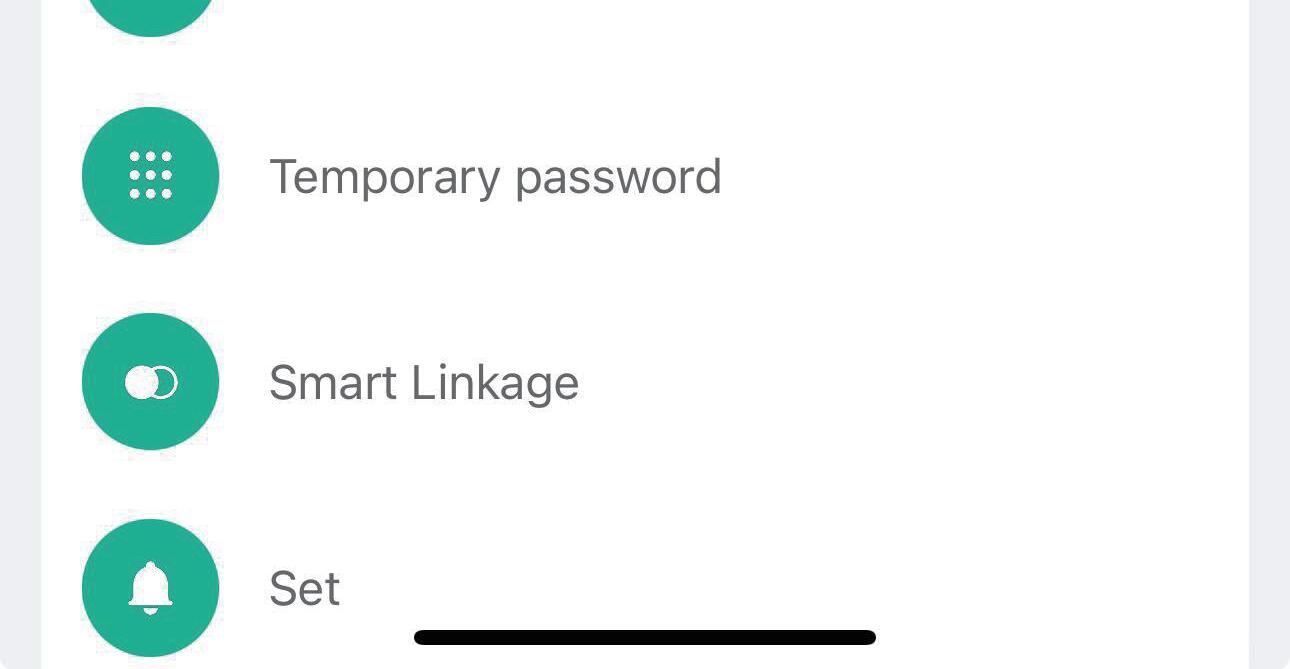

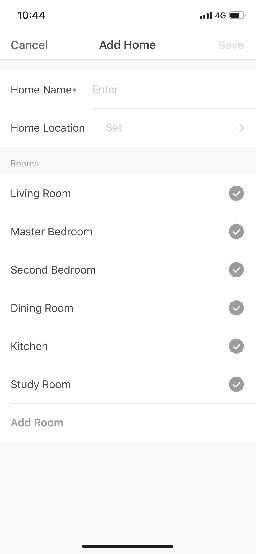

Escanee este código QR para descargar la aplicación

o descargue la aplicación " Tuya" en Google Play o App Store

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Seleccione los accesorios según el grosor de l a puer ta

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

N.º 1

Kit de accesorios Para puer ta entre 37-50mm espesor

HCI008 Accessor y Kit

La medida se calcula considerando el cuerpo de la cerradura centrado respecto al espesor de la puerta.

Espesor (mm)

Ilustración

Especificación Cantidad

Husillo corto

Conector corto

Kit de accesorios Para puer ta entre 50-120mm espesor 1PCS 2PCS 2PCS 2PCS 2PCS 2PCS 2PCS 1PCS 1PCS

N.º 2

Ilustración

Tornillos cortos

Lengüeta corta de pestillo

Cilindro con lengüeta corta

Especificación Cantidad

Husillo Largo

Conector corto

Conector largo Tornillos intermedios Tornillos largos

Lengüeta larga de pestillo

Cilindro con lengüeta larga

1PCS 1PCS 1PCS

Espesor (mm)

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Bateía

Panel interior

Tornillo conexión platina

Cuadradillo

Platina seguro

Tornillo de cilindro

Tornillo

Fecha de elaboración

Fecha de revisión 06 07 26

Platina de montaje inicial

Resorte interno

Husillo conector

Cilindro

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

1. Levante el bloque metálico en esta posición para retirar el cuerpo de la cerradura.

2. Una vez que el pestillo sobresalga, gírelo 180°.

3. Introduzca nuevamente el pestillo en su alojamiento

4. Presione manualmente el pestillo y veri que que se desplace suavemente. Proceso nalizado

Seleccione los accesorios según el grosor de l a puer ta

1.Antes de la instalación, mida el grosor de la puer ta y seleccione el kit de accesorios adecuado según la medida

Para puer ta entre 37-50mm , use el Kit de accesorios N°1

Para puer ta entre 50-120mm , use el Kit de accesorios N°2

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Seleccione los accesorios según el grosor de l a puer ta

Las especi caciones de los accesorios se calculan considerando que el cuerpo de la cerradura está centrado dentro del grosor de la puer ta. Si el cuerpo de la cerradura se instala desplazado hacia el lado exterior o interior, las especi caciones de los accesorios deben recalcularse según la posición real de instalación

2.Cuando el grosor de la puer ta esté dentro del rango de 37–50 mm, utilice Kit de Accesorios N°1

Ilustración

N.º 1

Kit de accesorios

Para puer ta entre 37-50mm espesor

Especificación Cantidad

Husillo corto

Conector corto

Tornillos cortos

Lengüeta corta de pestillo

Cilindro con lengüeta corta

Espesor (mm)

1PCS 2PCS 2PCS 1PCS 1PCS 37-50

3.Cuando el grosor de la puer ta esté dentro del rango de 50-120 mm, utilice Kit de Accesorios N°2

Espesor (mm)

N.º 2

Ilustración

Especificación Cantidad

Husillo Largo

Conector corto

Kit de accesorios Para puer ta entre 50-120mm espesor 2PCS 2PCS 2PCS 2PCS

Conector largo Tornillos intermedios Tornillos largos

Lengüeta larga de pestillo

Cilindro con lengüeta larga

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

06 07 26

Fecha de revisión

Seleccione los accesorios según el grosor de l a puer ta

Cuando el grosor de la puer ta esté dentro del rango de 50–120 mm, el husillo debe recor tarse de la siguiente manera

1. Instale el husillo en el cuerpo de la cerradura.

2. Marque la posición correspondiente en el husillo como se muestra en el diagrama.

3 Retire el cilindro de la cerradura y utilice una herramienta para cor tar la cola.

Tome medidas de protección durante la operación para evitar lesiones.

Procedimiento de cor te del vástago del cilindro de la cerradura

1.Instale el cilindro de la cerradura en el cuerpo de la cerradura.

2.Marque la posición correspondiente en el cilindro de la cerradura como se muestra en el diagrama.

3 Retire el cilindro de la cerradura y utilice una herramienta para cor tar el vástago

Tome medidas de protección durante la operación para evitar lesiones.

Atención: Con guración de la longitud de la lengüeta de la cerradura para puer tas con un grosor de 50–67 mm.

Cuando el grosor de la puer ta sea de 67–120 mm, este pestillo de cerradura no necesita recor tarse

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

1.1. Veri que la alineación del pestillo según la dirección de aper tura de la puer ta.

2.2. Fije el cuerdo de la cerradura con tornillos M5*10 (4 unidades).

3.3. Fije el cilindro con tornillos M5*65 (1 unidad).

4.Una vez jado el cilindro, marque la posición correcta en la ganzúa y cór tela (la ganzúa debe ser de 20 a 25 mm más gruesa que el grosor de la puer ta).

Fecha de elaboración

Fecha de revisión 06 07 26

Fije el perno hueco M5 (2 piezas) en el panel exterior

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Coloque el panel exterior sobre la puer ta y fíjelo a la placa metálica (con junta de goma) mediante tornillos M5 (2 piezas) desde el lado interior Cor te los tornillos M5 a la longitud adecuada según el espesor medido de la puer ta, para garantizar una jación segura sin que sobresalgan.

Seleccione el eje adecuado según el espesor de la puer ta. Dimensiones de referencia: Si el espesor de la puer ta se encuentra fuera del rango estándar, ajuste las dimensiones de cor te según las medidas reales.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Conecte el cable, inser te el resor te y el cuadradillo en el panel interno y je con un tornillo M5*14 (3 piezas)

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

ESTRUCTURA DEL MENÚ

Método de activación del menú de configuración

1 añadir usuario

2 Eliminar usuario

1 Agregar admon

2 Añadir usuario

1 Verificar

2 Eliminar ID

Desbloquea el teclado y presiona Enter para entrar al menú de Configuración

3 Configuración del sistema

4 Consulta del sistema

2 Añadir rostro

3 Añadir palma

Ingrese la información del usuario para eliminarlo

Ingresar ID para eliminar

1 Datetime Set Por favor ingresar la fecha y hora

1 Dirección[R]

2 Bloqueo automático bloqueo 2 linstalar caras

1. Alarma de manipulación

2. Torque del motor[M]

3. Tiempo de retroceso[2S]

4. Alarma de permanencia[20]

1. Sensor humano[N]

2. Distancia de inducción[M]

3. Indicación de reconocimiento[Y]

1 Configuración neta

3 Reset

2 Volumen [M]

3 Duda de autenticación[N]

4 Reset de fabrica Presione para confirmar, presione para cancelar

1 Recuento de usuarios

2 Consulta de registros

Administrador 0, 0, 1. Regular user 0, 0, 0.

1 consulta por pedido

2 consulta por tiempo

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Operacion

1. Función de timbre

Al tocar el botón con los dedos, la cerradura inteligente activa inmediatamente el timbre de la puer ta.

2. Adver tencia de batería baja

Si el nivel de batería del sistema es inferior al 25 %, el sistema emitirá un aviso por voz: “Batería baja, por favor reemplace la batería al intentar desbloquear”. La cerradura aún podrá desbloquearse aproximadamente unas 50 veces, pero se recomienda cargarla o sustituir la batería opor tunamente

3. Fuente de alimentación de emergencia USB externa

Cuando la batería esté baja o completamente descargada, puede conectar un cable de datos a un banco de energía (power bank) y enchufarlo al puer to USB ubicado en la par te frontal del cuerpo de la cerradura para suministrarle energía como fuente de emergencia. El sistema de alimentación automática USB utiliza el método de recarga del módulo interno, por lo que tarda aproximadamente 30 segundos en habilitar el desbloqueo después de conectar el cable USB

4. Alarma por usuario ilegal

Si se introduce una huella, contraseña o tarjeta incorrecta 5 veces consecutivas, el sistema emitirá el aviso:“Usuario ilegal , intrusión ilegal , propietario noti cado” y bloqueará el equipo durante 90 segundos. Durante este período no habrá respuesta a ninguna acción del usuario. El sistema se desbloqueará automáticamente tras los 90 segundos.

5. Contraseña vir tual

La cerradura incorpora la función de contraseña vir tual

Al desbloquear mediante contraseña, el usuario puede introducir números antes y después de la contraseña correcta y luego presionar la tecla # para con rmar

Esto aumenta la seguridad del código digital . La longitud total de la secuencia introducida no debe superar 16 dígitos.

6. Aper tura del orificio para llave mecánica

Presione el botón ubicado dentro de la manija y gírela hacia la izquierda o hacia la derecha para hacer visible el ori cio de la llave mecánica.

Configuración de

fábrica

Nota: Antes de poder usar este candado, debe registrar un nuevo administrador. 0 de lo contrario, no podrá con gurar un candado con Wi-Fi. El procedimiento es el siguiente:

Presione el bloqueo electrónico cambiar después de cinco pitidos

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

1.Configuración de usuario: agregar contraseña de administrador por primera vez

Presione[ ] luego [ ]

Usuario de administración, ingrese una contraseña de 6 a 8 dígitos. Presione [ ] para confirmar

* 2. Agregar administrador

Operación Éxito

Por favor ingrese la misma contraseña de

Usuario 000 agregado exitosamente

* luego de agregar el usuario exitosamente, el sistema pasará automáticamente al menú principal y el usuario podrá salir o realizar otras operaciones basadas en la navegación por voz.

* * Además de poder abrir y cerrar cerraduras normalmente, el administrador también puede acceder al menú principal del sistema para agregar o eliminar usuarios.

* El administrador puede agregar hasta 10

2.1 Agregar contraseña de administrador

Presione[ ] luego [ ]

Ingresé la información del administrador para su verificación

[1] añadir usuario

[2] Eliminar usuario [3] Configuración del sistema [4] Consulta del sistema

[1] Añadir admon [2] Añadir usuario

Ingrese información de desbloqueo

Ingrese la misma contraseña nuevamente

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Operación de la Cerradura

2.2 Agregar administrador (Tarjeta o Huella)

Presione[ ] luego [ ]

Coloque la tarjeta cerca del área del lector o ingrese la huella digital.

Repita la entrada de huella (si corresponde) para confirmar

2.Ingrese la información de administrador (verifique el acceso de administrador existente).

[1] para ingresar al menú de Gestión de Usuarios.

[1] Agregar Usuario

[2] Eliminar Usuario

[3] Configuración del Sistema

[4] Consulta del Sistema

Presione [1] para seleccionar Agregar Administrador

[1] Agregar Administrador [2] Agregar Usuario Común

Presione [*] para continuar agregando o finalice la operación.

Configuración exitosa.

2.3 Añadir huella dactilar de administrador

Presione[ ] luego [ ]

Ingrese la información del administrador para su verificación.

[1].

[1] Agregar usuario

[2] Eliminar usuario

[3] Configuración del sistema

[4] Consulta del sistema

[1].

[1] Agregar administrador [2] Agregar usuario

Ingrese una huella dactilar Introduzca la información de desbloqueo.

Ingrese la misma huella dactilar cinco veces para su validación. Vuelva a introducirla.

Para continuar agregando más registros, presione [ ] para regresar

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Operación de la Cerradura

3. Agregar Usuario (Clave o Tarjeta IC)

Nota: Los usuarios ordinarios solo tienen permisos de desbloqueo estándar

3.1 Agregar contraseña de usuario

Presione[ ] luego [ ]

Ingrese la información de administrador para autenticar

Presione [1] para ingresar al menú de Gestión de Usuarios.

Presione [2] para seleccionar Agregar Usuario.

Ingrese la nueva contraseña de usuario.

Ingrese la misma contraseña nuevamente para confirmar

3.2 Agregar tarjeta IC de usuario

Presione [*] para continuar agregando.

Configuración exitosa.

Presione[ ] luego [ ]

Ingrese la información de administrador para autenticar

Presione [1] para ingresar al menú de Gestión de Usuarios.

Presione [2] para seleccionar Agregar Usuario.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Operación de la Cerradura

Aproxime la tarjeta IC al lector de la cerradura.

Configuración exitosa.

3.3 Agregar huella digital de usuario

Presione[ ] luego [ ]

Coloque el dedo en el lector para capturar la huella digital.

Ingrese la información de administrador para autenticar el acceso.

Ingrese la misma huella cinco veces (realice las capturas repetidas para completar el registro).

Presione [1] para ingresar al menú de Gestión de Usuarios.

[1] Agregar Usuario [2] Eliminar Usuario [3] Configuración del Sistema [4] Consulta del Sistema

Presione [*] para continuar agregando más huellas o salir

Configuración exitosa.

Presione [2] para seleccionar Agregar Usuario.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Operación de la Cerradura

4. Eliminar Usuario

4.1 Verificación para eliminar

] luego [ ]

Ingrese la información del usuario que desea eliminar (huella, tarjeta o clave).

la información de administrador

a

[ ] para continuar eliminando otros usuarios.

Eliminación exitosa.

4.2 Eliminar por número de ID

] luego [ ]

la información de administrador

[2] para acceder a las opciones de Eliminación.

[1] para seleccionar Verificar Eliminación.

Verificar Eliminación [2] Eliminar por ID

Ingrese el número de ID del usuario que desea eliminar

Presione [ ] para continuar eliminando.

Eliminación exitosa.

[2] para seleccionar Eliminar por ID.

Si el usuario existe en el sistema, el aviso de voz será: “Eliminado correctamente. Puede continuar eliminando usuarios; por favor, presione la tecla * para salir”. Si el usuario no existe, aparecerá el aviso de voz: “Operación fallida”.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Operación de la Cerradura

5. Configuración del Sistema

5.1 Ajuste de Fecha y Hora

] luego [ ]

Ingrese la información de administrador para la verificación de identidad.

Ingrese la fecha y hora siguiendo el formato (ejemplo: 202306171826 para el 17 de junio de 2023 a las 18:26).

Confirmación de éxito.

5.2 Configuración de Instalación

5.2.1 Dirección y Bloqueo Automático

Presione[ ] luego [ ]

Ingrese la información del administrador para su verificación.

[1] Agregar usuario [2] Eliminar usuario [3] Configuración del sistema [4] Consulta del sistema

[1] Ajuste de fecha y hora [2] Configuración de instalación [3] Configuración de funciones [4] Restablecimiento de fábrica

Presione [1] para configurar la dirección.

[1] Dirección [R] [2] Bloqueo automático [H] [3] Configuración de cerradura [4] Configuración de reconocimiento facial

O bien

Presione [2] para configurar el bloqueo automático.

[1] Dirección [R] [2] Bloqueo automático [H] [3] Configuración de cerradura [4] Configuración de reconocimiento facial

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Operación de la Cerradura

5.2.2 Ajustes de Bloqueo o Reconocimiento Facial

Presione[ ] luego [ ]

Ingrese la información del administrador para su verificación.

Configuración de Cerradura

[1] Dirección [R]

Bloqueo automático [H]

Configuración de cerradura

Configuración facial

Seleccione la opción que necesite:

bien

[1] Agregar usuario [2] Eliminar usuario [3] Configuración del sistema [4] Consulta del sistema

[1] Ajuste de fecha y hora [2] Configuración de instalación [3] Configuración de funciones [4] Restablecimiento de fábrica

Configuración de Reconocimiento Facial

[4]. Seleccione la opción que necesite:

[1] Dirección [R] [2] Bloqueo automático [H] [3] Configuración de cerradura [4] Configuración facial

[N]

5.3 Configuración de Funciones Generales

Presione[ ] luego [ ] Ingrese la información del administrador para su verificación.

Seleccione la opción que necesite:

[1] Configuración de red [2] Volumen [H] [3] Autenticación doble [N]

[1] Agregar usuario [2] Eliminar usuario [3] Configuración del sistema [4] Consulta del sistema

[1] Detección automática [N] [2] Distancia [L] [3] Mensajes de aviso [Y]

[1] Ajuste de fecha y hora [2] Configuración de instalación [3] Configuración de funciones [4] Restablecimiento de fábrica

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

Operación de la Cerradura

5.4 Restablecimiento de Fábrica (Factor y Reset)

Presione[ ] luego [ ]

Ingrese la información de administrador para la verificación de identidad.

Presione [3] para acceder al menú de Configuración del Sistema.

Presione [4] para seleccionar la opción de Restablecimiento de Fábrica.

Presione [#] para confirmar la acción.

6. Consulta del Sistema

6.1 Conteo de Usuarios

Presione[ ] luego [ ]

Presione[ ] luego [ ] Para cancelar, presione [ ]. Para confirmar el restablecimiento (SÍ), presione [ ].

Ingrese la información de administrador para autenticación.

6.2 Consulta de Registros (Historial)

Presione [4] para ingresar al menú de Consulta del Sistema.

[1] Conteo de Usuarios [2] Consulta de Registros

Presione [1] para visualizar el Conteo de Usuarios registrados en el sistema.

Ingrese la información de administrador para verificación.

Presione [4] para ingresar al menú de Consulta del Sistema.

Presione [2] para seleccionar Consulta de Registros.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Seleccione el método de búsqueda según sus necesidades:

[1] Consulta por orden cronológico. [2] Consulta por fecha/hora específica.

Fecha de elaboración

Fecha de revisión 06 07 26

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Fecha de elaboración

Fecha de revisión 06 07 26

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

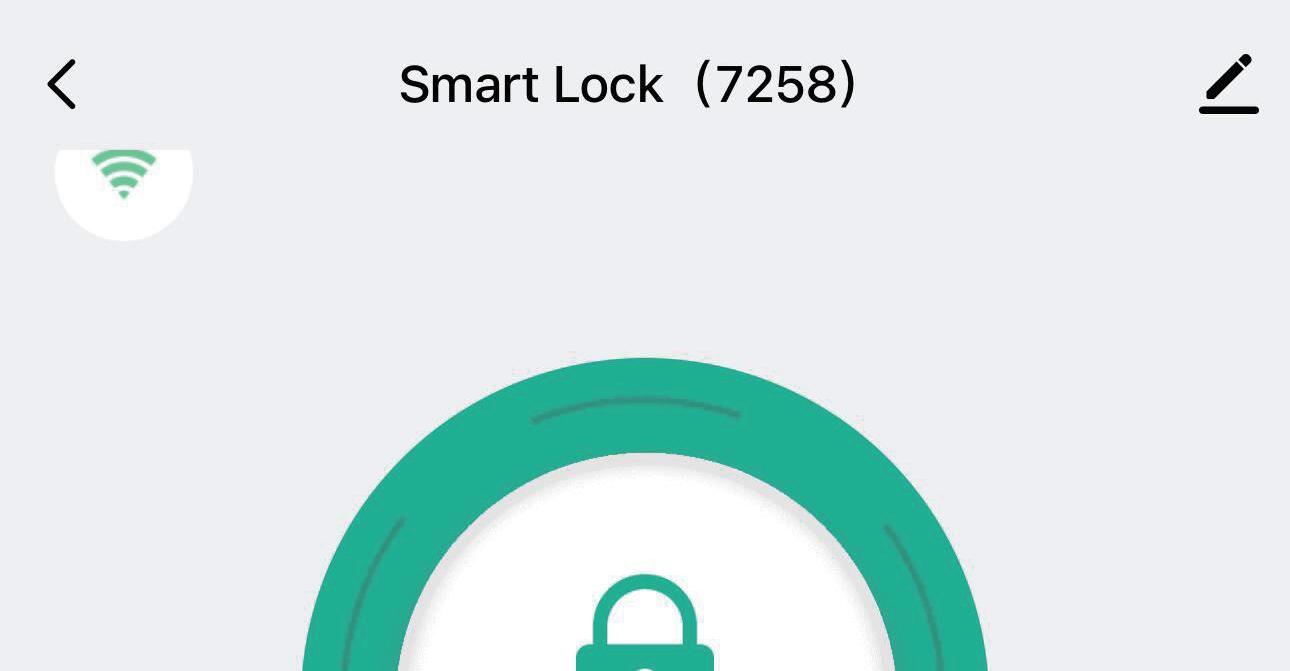

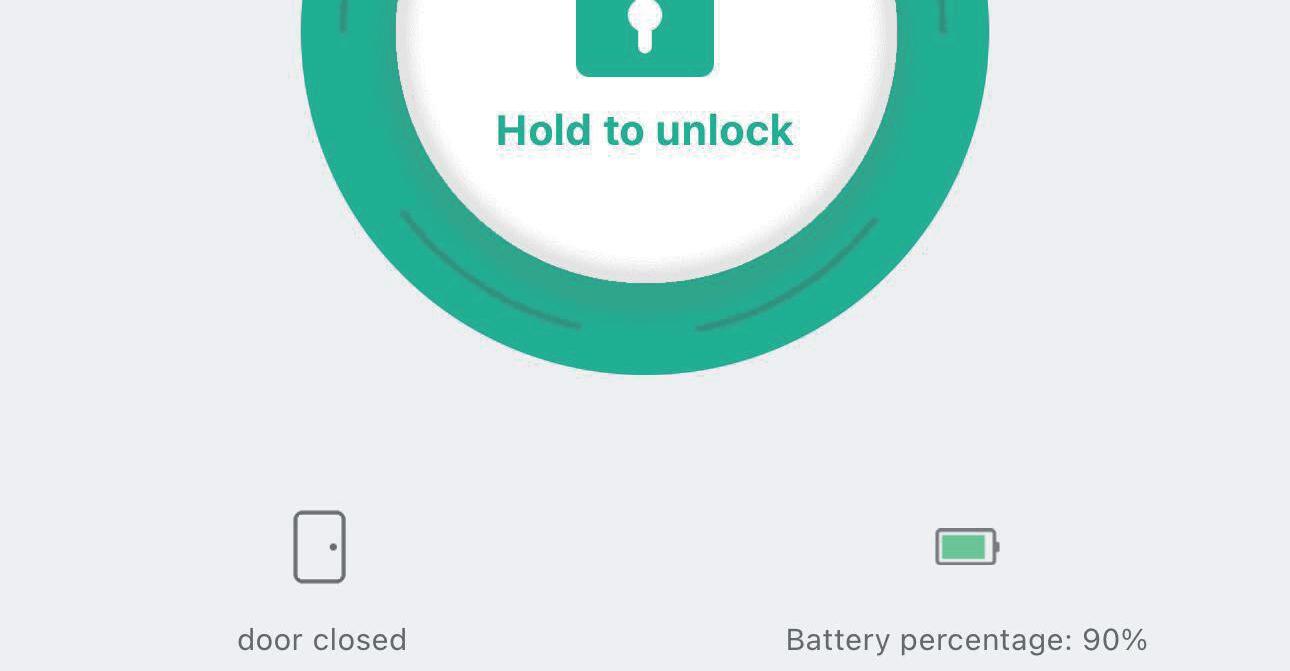

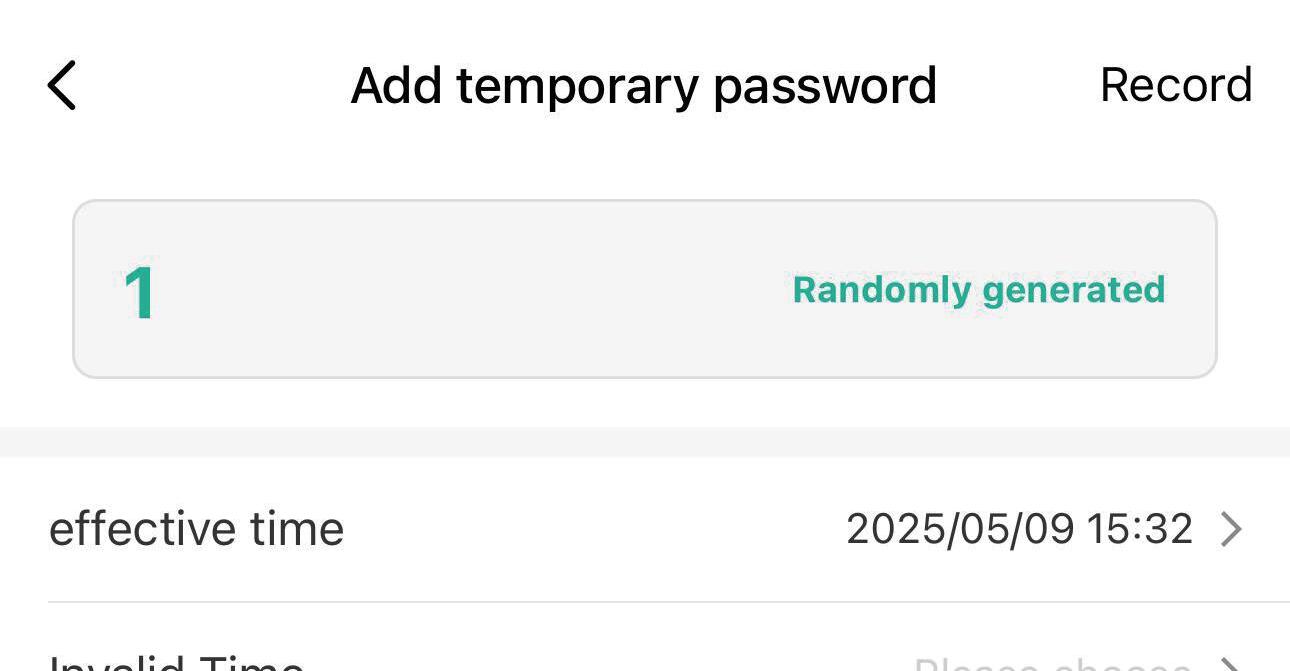

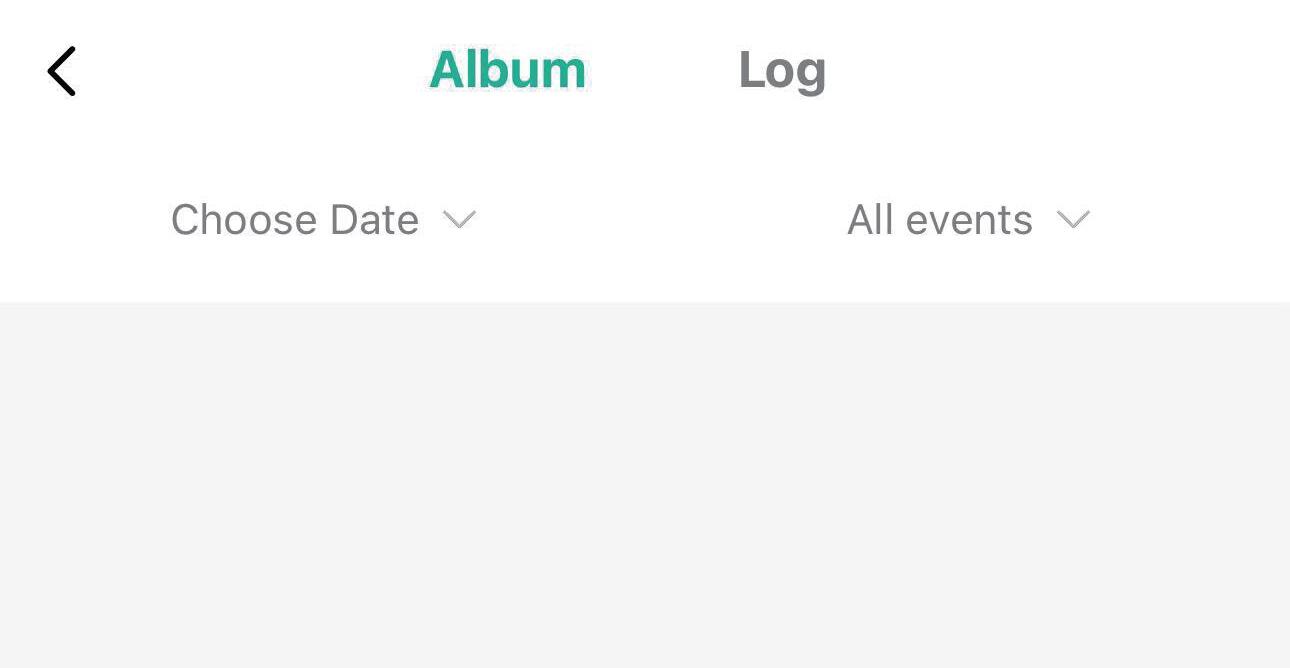

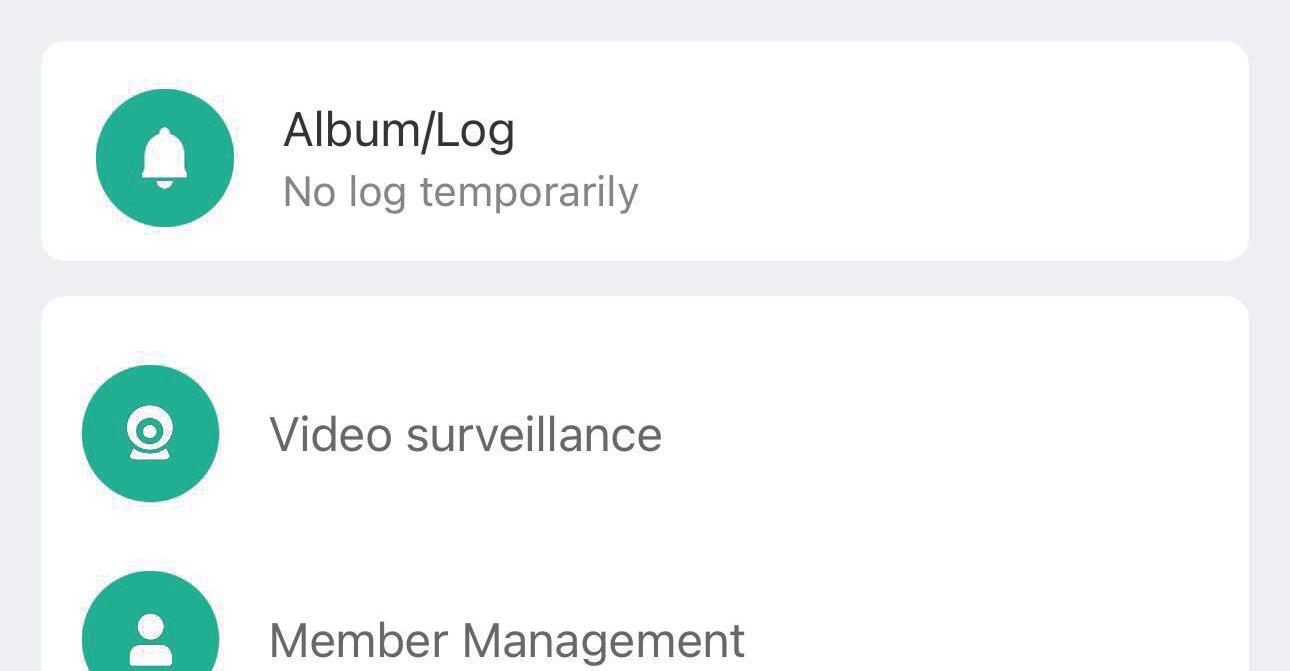

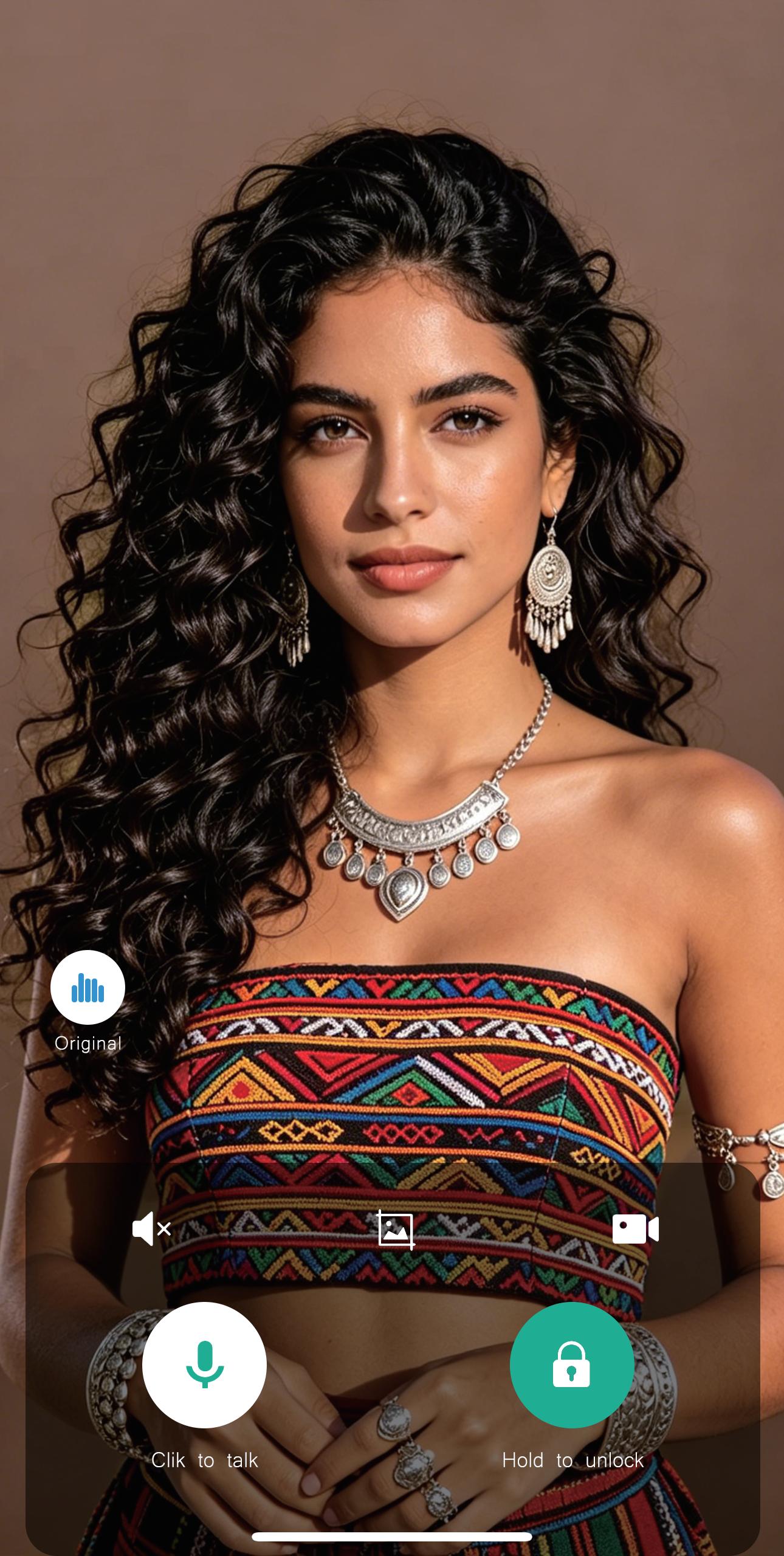

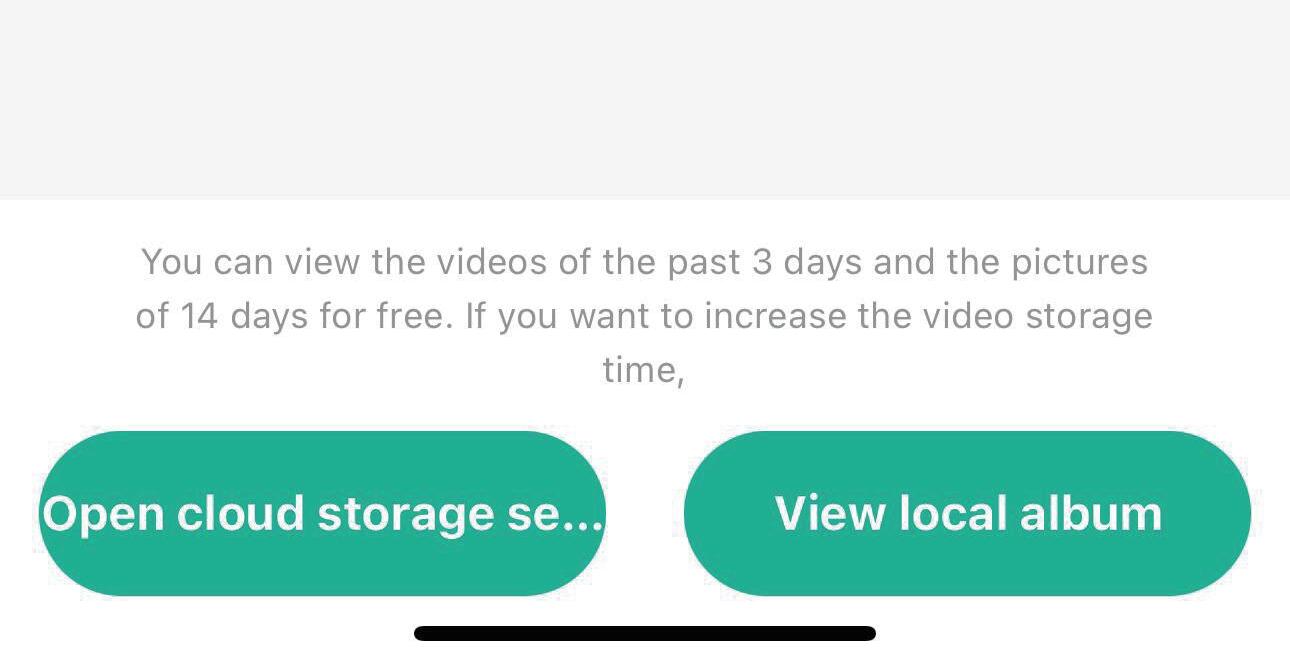

El centro de mensajes permite consultar el historial de alarmas, las noti caciones de llamadas al timbre y la información sobre alarmas.

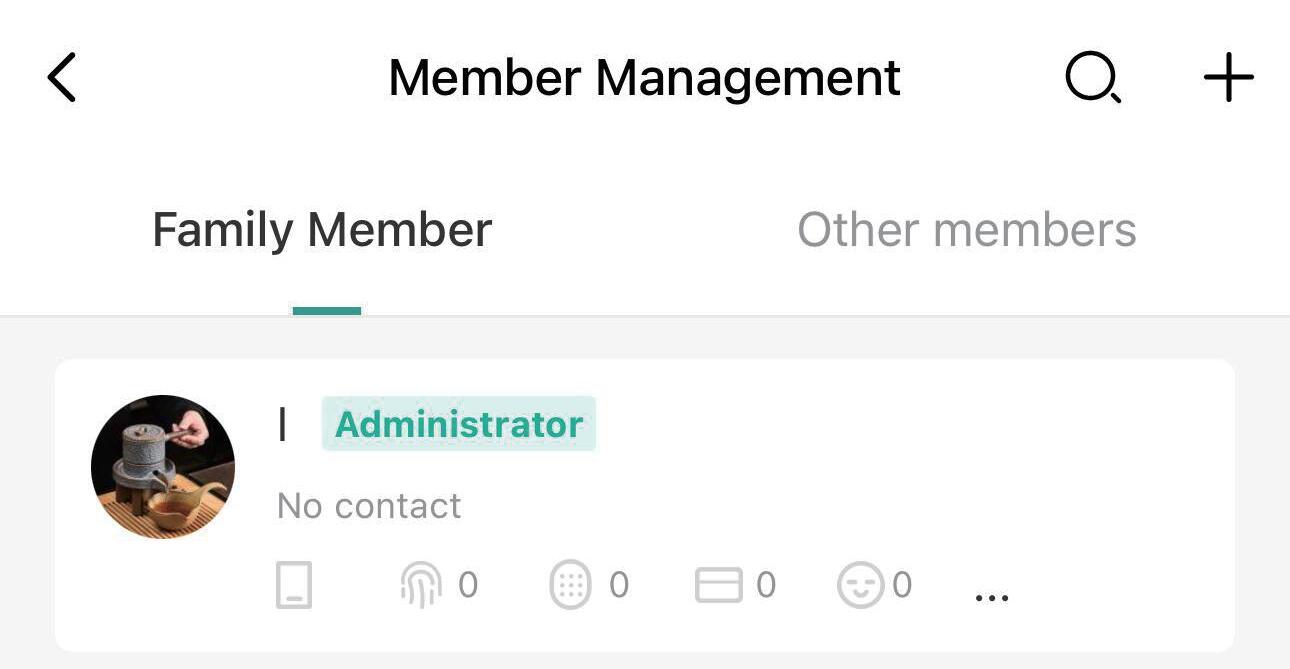

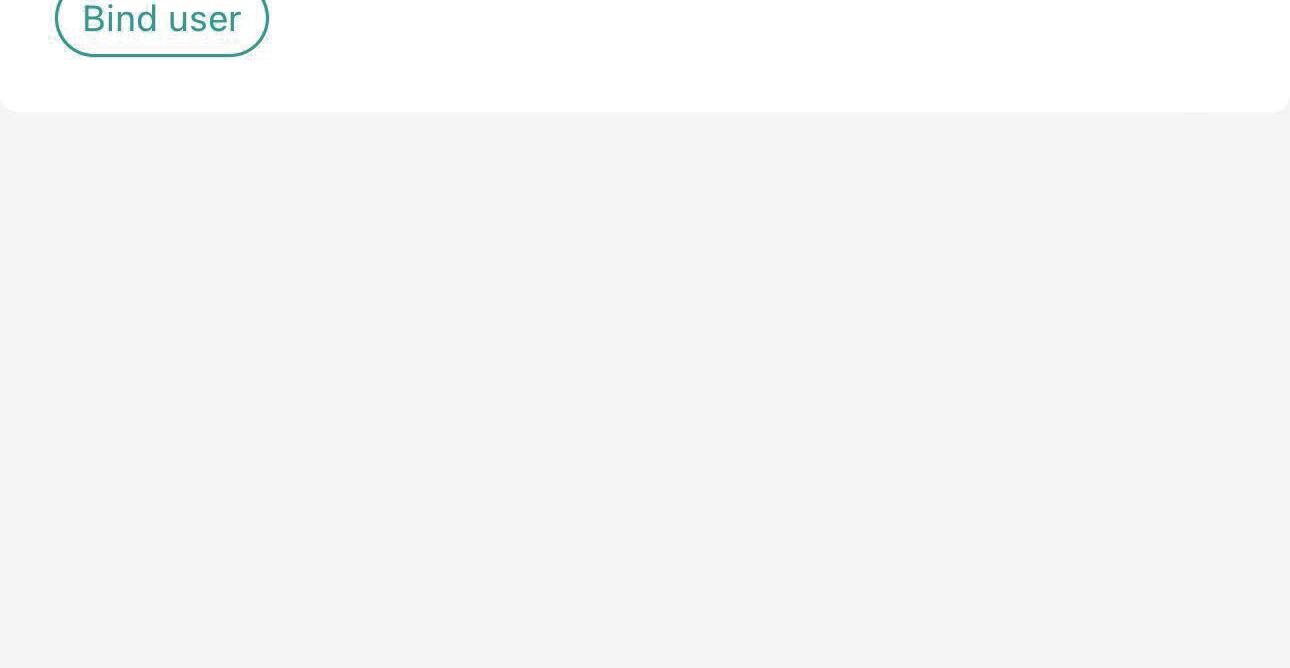

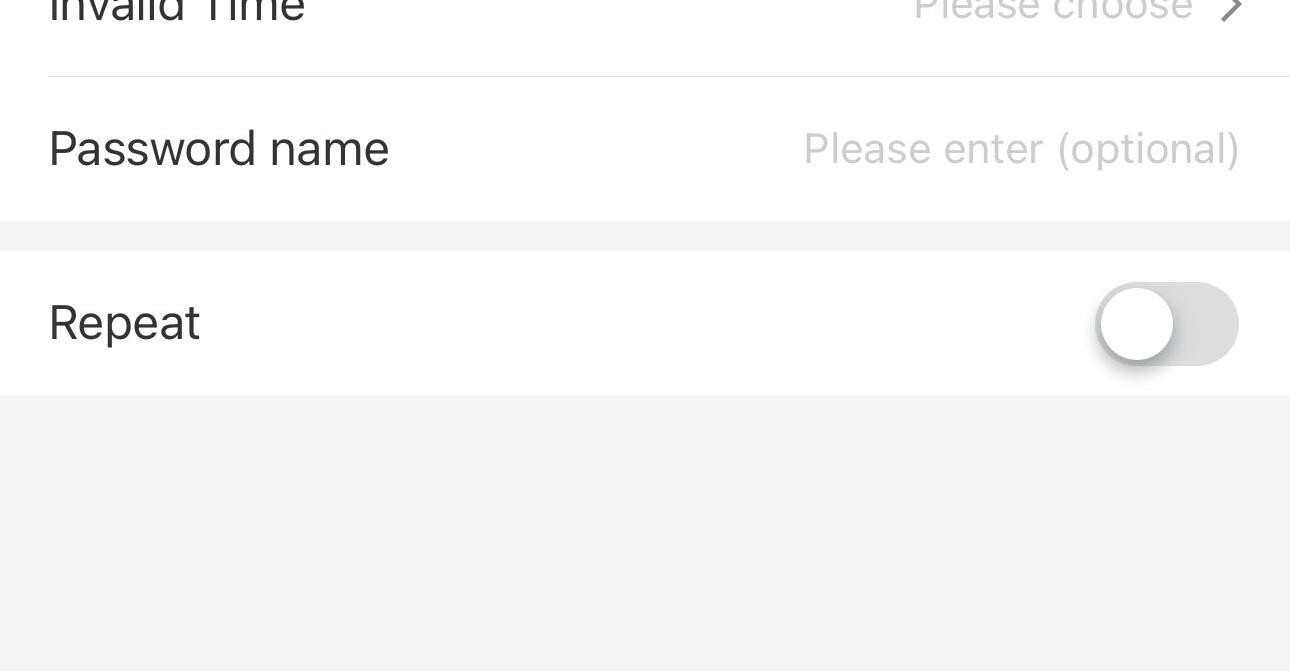

En el módulo de gestión de usuarios, es posible agregar, eliminar o modi car per les.

Estas operaciones están restringidas exclusivamente al usuario administrador de la aplicación.

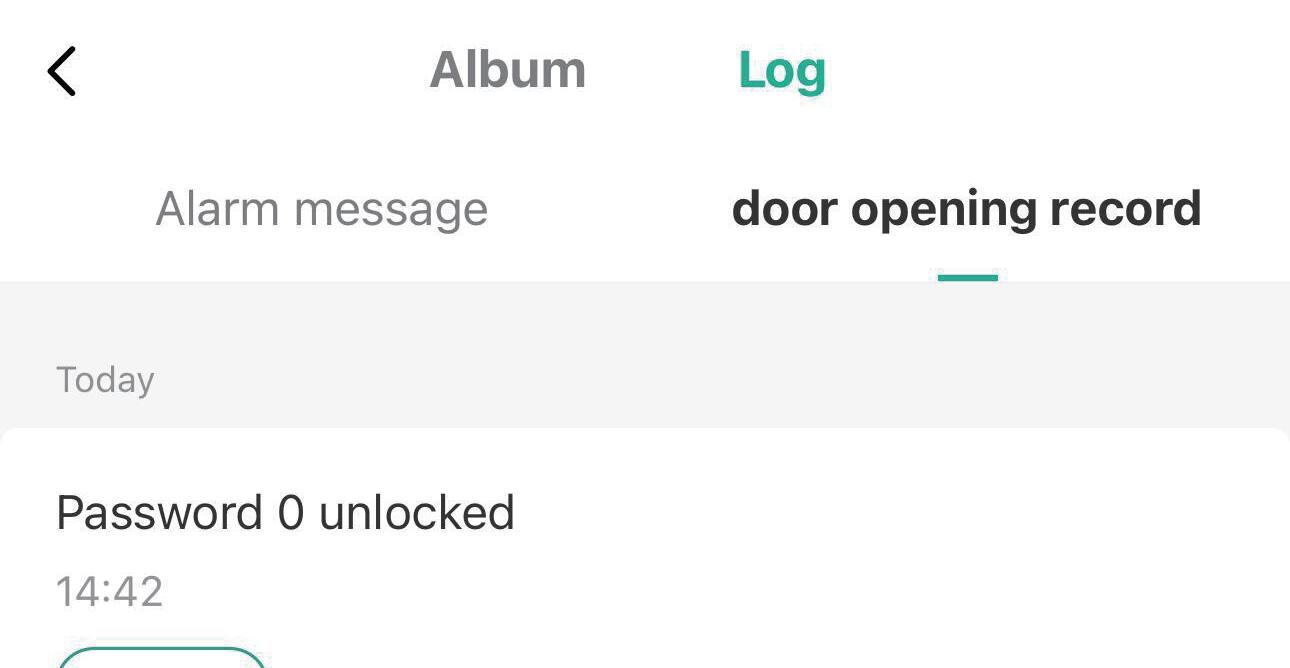

Registro de actividad 24/7, organizado en orden cronológico inverso.

Si el ID de desbloqueo tiene un nombre de usuario asociado, se mostrará dicho nombre directamente; de lo contrario, el sistema mostrará el ID de desbloqueo especí co

Fecha de elaboración

Fecha de revisión 06 07 26

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

tiempo de reconocimiento de huella

Fecha de elaboración

Fecha de revisión 06 07 26

Android/IOS ó ambos

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
