Bisagras REF
HBM188-01
Fecha de elaboración 05 07 18 Fecha de revisión
05 06 25
Bisagra O35mm. Economica Material
Acero
Acabado superficial
Niquelado

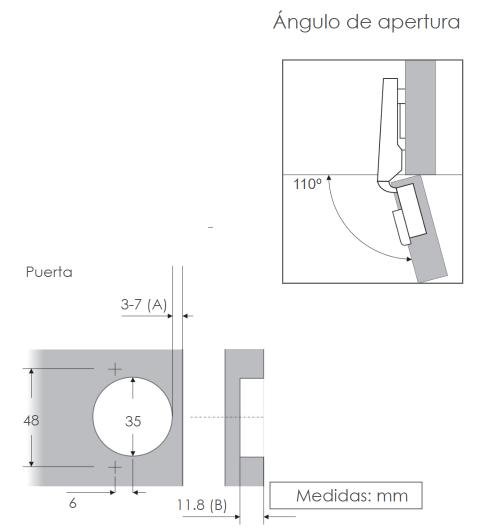

Ángulo de apertura
110º
Espesores de tablero recomendados
15mm - 18mm 11.8mm
Profundidad cazoleta (B)
35mm
Diámetro cazoleta
2,4 Kg por par
Capacidad de carga Ciclo de apertura y cierre
40.000
Tornillo para aglomerado Material:Acero Cabeza avellanada Rosca:4mm O Cabeza:8mm O Longitud:17mm
Suministro: 1 Par 12 Tornillos
D

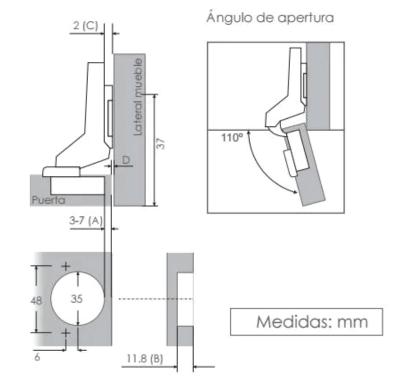

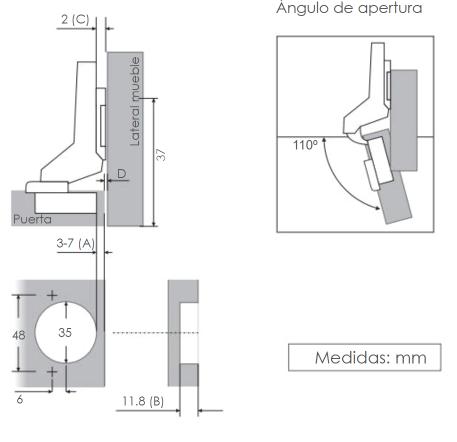

Variaciones de instalación D=2+A+C
C 2
A 3
4
5
6
7
16
17
18
18
20
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
