Bisagras REF
HBM187-01-02-03
Fecha de elaboración 05 07 18 Fecha de revisión
05 06 25
Bisagra mini 26mm O cierre a dos golpes Material
Acero
Acabado superficial
Niquelado

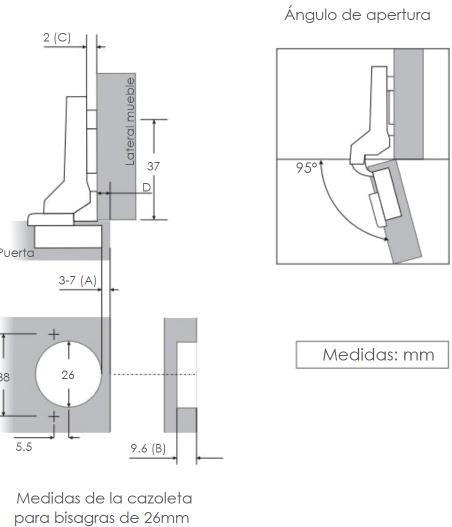

Ángulo de apertura
95º
Espesores de tablero recomendados
12mm - 15mm

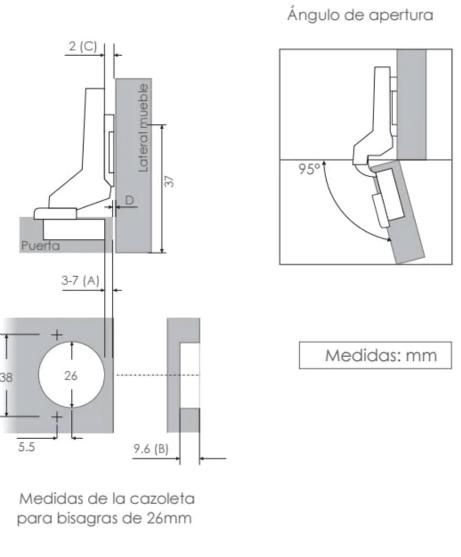

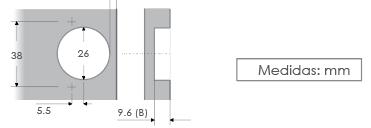

Profundidad cazoleta (B)
9.6mm
Diámetro cazoleta
26mm 3mm - 7mm
Dist. tablero cazoleta (A)
1,5 Kg por par
Capacidad de carga
40.000
Ciclo de apertura y cierre
Tornillo para aglomerado Material:Acero Cabeza avellanada Rosca:4mm O Cabeza:8mm O Longitud:17mm
Suministro: 1 Par 8 Tornillos
D

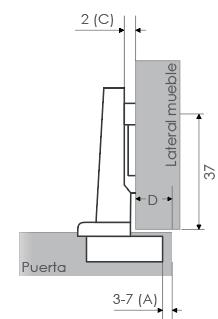

Variaciones de instalación D=12+A-C
C 2
A 3
4
5
6
13
14
15
16
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
