Bisagras REF
HBM186-01-02-03
Fecha de elaboración 05 07 18 Fecha de revisión
05 06 25
Bisagra parche- semiparche - interna, 35mm, base doble tornillo Material
Acero
Acabado superficial
Niquelado
Ángulo de apertura
110º
Espesores de tablero recomendados
15mm - 18mm 11.8mm
Profundidad cazoleta (B)
35mm
Diámetro cazoleta
3mm - 7mm
Dist. tablero cazoleta (A)
3,5 Kg por par
Capacidad de carga
50.000
Ciclo de apertura y cierre
Tornillo para aglomerado Material:Acero Cabeza avellanada Rosca:4mm O Cabeza:8mm O Longitud:17mm
Suministro: 1 Par 12 Tornillos
D

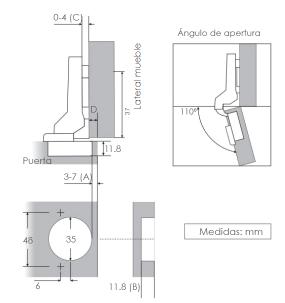

Variaciones de instalación D=2+A+C
C 2
A 3
4
5
6
7
16
17
18
19
20
Medidas: mm
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
