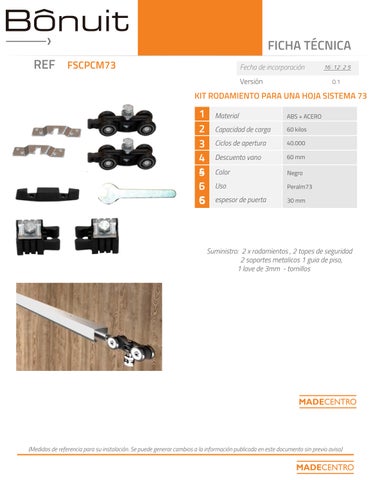

FICHA TÉCNICA REF FSCPCM73
Fecha de incorporación Versión
16 12 2 5
0.1
KIT RODAMIENTO PARA UNA HOJA SISTEMA 73
1 2 3 4 4 5 6 5 6 5
Material
ABS + ACERO
Capacidad de carga
60 kilos
Ciclos de apertura
40.000
Descuento vano
60 mm
Color
Negro
Uso
Peralm73
espesor de puerta
30 mm
7 7 7
Suministro: 2 x rodamientos , 2 topes de seguridad 2 soportes metalicos 1 guia de piso, 1 lave de 3mm - tornillos
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Instrucciones de Instalación 2. Instalación de las puertas (Opciones):
1. Accesorios incluidos: Perfil de referencia
Guia
Rodillos
Cant.
2 pz.
1 pz.
2 pz.
Tornillo
Tornillo
8 pz.
2 pz.
2 pz.
3. Preparación de la instalación: Altura de la puerta y medidas de Rieles superiores:
Ancho de la puerta
Medidas Ranura inf. de puertas:
A
Altura de la puerta
Ancho de la puerta
Ancho de la puerta =(P+LMB)/2 mm
Altura de La puerta = H-A-B (mm) S1=N+36mm
Notas: (1) 70mm (2) Ancho de puerta
(3) Peso de la puerta
B
mm,
mm
mm
4. Instalación de los soportes superiores (Plate) 8.5
8.3
Tornillo 4x25mm
6. Inserte los accesorios uno por uno en el riel superior en el orden
7. Instale la guía en el piso y asegúrese de que la puerta abre y cierra sin exponer la guía. Tornillo 3.5x13mm
8. Instale la puerta colgandola del riel como se muestra en 8.1. Ajuste la distancia como se muestra en 8.2. Fije tornillo y tuercas como indica 8.3.
se muestra en 9.1 y 9.2 (aplica para ambas puertas).
