REF
POT32ROBLETOSCANA
TOLERANCIAS
Cuadratura
Rectitud
Curvatura transversal
Curvatura a lo largo
Espacio entre elementos
PISOS LAMINADOS
Fecha de elaboración
Fecha de revisión

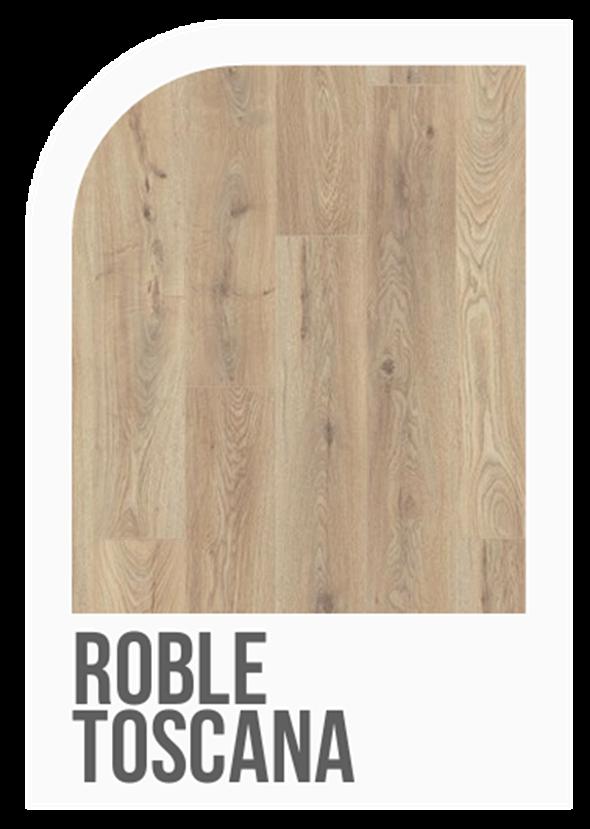

PISO LAMINADO ROBLE TOSCANA
Diferencia de altura
PRUEBAS
Rsistencia a la abrasión
Resistencia al impacto
Resistencia a manchas
Pruebas con rodachinas
Pruebas con Patas
Aumento de grosor
Indentación estática
Resistencia a la luz
≤ 0,20 mm
≤ 0 30 mm
concavo: ≤ 0 15%, convexo: ≤ 0 20%
concavo: ≤ 0 5%, convexo: ≤ 1%
Media: ≤ 0,15 mm · max: ≤ 0,20 mm
Media: ≤ 0,10 mm · max: ≤ 0,15 mm
AC5 (≥ 4000 rpm)
Esfera pequeña ≥ 15 N esfera grande ≥ 1000 mm
Grupo 1 y 2: grado 5 Grupo 3: ≥ grado 4
Sin cambios o daños según EN 425
No presenta daños con patas tipo 0
≤ 10%
≤ 0,05 mm
Composición
Espesor
Longitud
Ancho
Perfil lado largo
Perfil lado corto
Norma de uso
Organic Rigid Coreboard with Moisture Defense Technology
6+1 mm +/- 0.5mm
1288 mm +/- 0.5mm
195 mm +/- 0 1 mm
SISTEMACLICK1clic2gopure
SISTEMACLICK1clic2gopure EN13329
Clase 2333/AC 5
unidad de empaque 2.26 mts 2 (9 tabletas )
Solidez superficial(Particulas)
Escala de grises ≥ 4 en blue w o 6
Cambios humedad relativa
Lado largo ≤ 0,9 mm lado transversal ≤ 0,9 mm
≥ 1,25 N/mm²
(Medidas de referencia para su instalación Se puede generar cambios a la información publicada en este documento sin previo aviso)

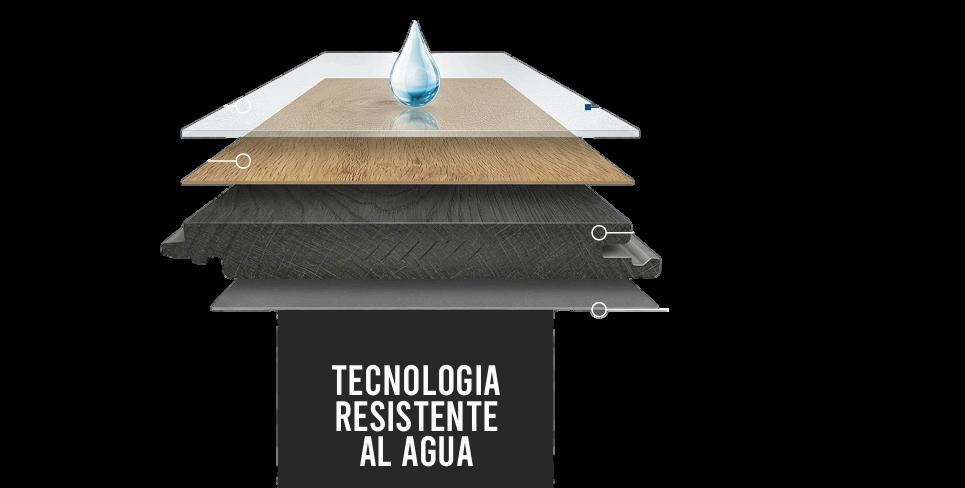

Capa AC5 Impresión decorat va
POT32ROBLETOSCANA
PROPIEDADES AMBIENTALES Y FÍSICAS
Emisión de Formaldehido Clase E1 (EN 16516)
Comportamiento ante fuego
Bfl-s1 / Cfl-s1 (EN 13501-1)
Resistencia al deslizamiento TTechnical class DS (EN 13893))
Resistencia térmica
0,073 – 0,101 (m²K)/W ± 15% (EN 12667)
PISOS LAMINADOS
Fecha de elaboración
Fecha de revisión
28 11 24 26 01 26
Conductividad térmica
0,110 – 0,120 W/(m*K) ± 15% (EN 12664)
INSTALACIÓN PISOS LAMINADOS 1clic 2go pure+
Aviso importante
Antes y durante la instalación del piso, lea completamente las instrucciones de instalación
El procedimiento de instalación se realiza de acuerdo con la norma ATV DIN 18365
Siga estas instrucciones con precisión para conservar todos los derechos de garantía
Existen varias posibilidades de instalación según el área de uso:
Instalación rápida y sencilla sin pegamento
Instalación con Clickguard™: opcionalmente, los pisos instalados en áreas comerciales y baños de uso privado pueden sellarse [8f]
Clickguard™ protege el piso contra los efectos de la humedad desde la superficie hacia abajo a largo plazo El laminado puede desmontarse posteriormente y volver a instalarse
Cuando utilice Clickguard™, siga las instrucciones de instalación. Si se utiliza sellador, aplique suficiente Clickguard™ en el lado macho-hembra [8f] (1 línea longitudinal y 1 transversal) El exceso debe retirarse con una espátula plástica después de máximo 15–20 minutos Los residuos restantes pueden eliminarse con limpiador solvente doméstico
Preparación

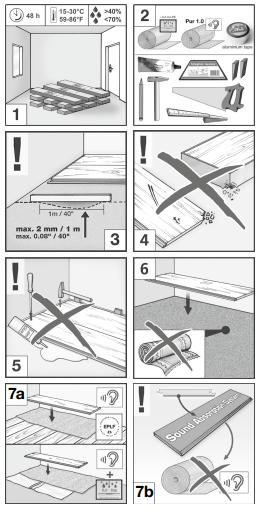

Almacene los paquetes durante 48 horas antes de la instalación bajo las mismas condiciones climáticas (temperatura y humedad) que tendrá el lugar de instalación [1]
Condiciones recomendadas:
Temperatura ambiente: 15 – 30°C
Humedad relativa: 40 – 70%
Materiales y herramientas necesarias
Película de polietileno - Cinta de aluminio para juntas - Taco de golpe
Martillo -Cuñas de separación- Base aislante acústica -Sierra - Lápiz -Metro plegable
Opcional:
Sellador de juntas Clickguard™
Requisitos del subsuelo
El subsuelo debe estar: Nivelado ,Seco , Limpio ,Estable
Superficies adecuadas: Concreto - Mortero- Asfalto-Tableros de partículas
Pisos de madera (Las irregularidades superiores a 2 mm por metro deben corregirse profesionalmente [3] )
Humedad máxima permitida
Antes de instalar sobre superficies minerales:
Mortero de cemento
Sin calefacción radiante: < 2,0% CM
Mortero de anhidrita
Sin calefacción radiante: < 0,5% CM
(Medidas de referencia para su instalación Se puede generar cambios a la información publicada en este documento sin previo aviso)
POT32ROBLETOSCANA
PISOS LAMINADOS
Fecha de elaboración
Fecha de revisión
28 11 24
26 01 26
Revisión de paneles
Revise los paneles bajo buena iluminación para detectar:
Diferencias de altura
Brillo
Dimensiones
Color
Los paneles defectuosos deben reemplazarse antes de la instalación [4]
Importante
El piso se instala de manera flotante y NO debe fijarse al subsuelo mediante:
Tornillos
Clavos
Adhesivos permanentes
Las cocinas integrales y muebles pesados deben instalarse antes del piso.
Adhesivos aprobados
UZIN MK92s-KE86
MAPEI ULTRABOND ECO S958 1C
Uso sobre alfombras
Las alfombras NO son aptas como subsuelo porque:
Generan exceso de flexión
Dañan el sistema macho-hembra
Favorecen humedad, moho y bacterias [6]
Instalación sobre superficies minerales
Debe colocarse una barrera de vapor PE:
Con bordes elevados de 1–2 cm
Solapes mínimos de 50 mm
Sellada con cinta de aluminio
La base aislante debe colocarse borde con borde, sin superposición [7a].
Si el piso ya incluye base integrada, NO use una adicional [7b]
(Medidas de referencia para su instalación Se puede generar cambios a la información publicada en este documento sin previo aviso)
POT32ROBLETOSCANA
PISOS LAMINADOS
Fecha de elaboración
Fecha de revisión
28 11 24
26 01 26

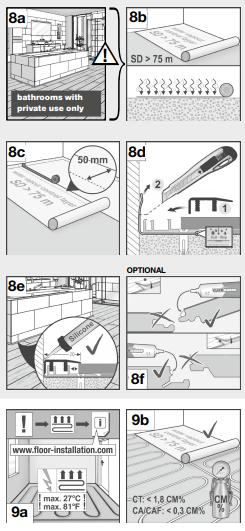

Uso en baños privados
Este piso es apto para baños de uso privado [8a–8f]
Recomendaciones:
Barrera de vapor con SD > 75 m según EN 12086
Solapes mínimos de 50 mm
Sellado completo con cinta [8b–8c]
Sellar perímetros con silicona para baños [8e]
Opcionalmente, se puede aplicar ClickGuard™ en cada unión para mejorar resistencia al agua [8f].
Calefacción radiante
Compatible con:
Calefacción por agua
Calefacción eléctrica
Condiciones:
Instalación profesional
Temperatura máxima superficial: 27°C
Sistema funcionando en toda el área
Humedad máxima permitida:
Mortero de sulfato de calcio
< 0,3% CM con calefacción
Mortero de cemento
< 1,8% CM con calefacción
La resistencia térmica total debe ser ≤ 0 15 m²K/W

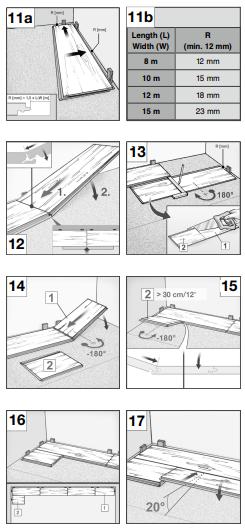

Recomendaciones de instalación
Instale siguiendo la dirección de la luz [10]
Comience desde la esquina izquierda
Mantenga junta de expansión contra paredes y obstáculos
Fórmula:
R [mm] = 1 5 × largo del cuarto (m) o
R [mm] = 1 5 × ancho del cuarto (m)
(Medidas de referencia para su instalación Se puede generar cambios a la información publicada en este documento sin previo aviso)
POT32ROBLETOSCANA
PISOS LAMINADOS
Fecha de elaboración
Fecha de revisión
28 11 24
26 01 26
Instalación de paneles
Inserte el panel en ángulo de 30° [12].
Bájelo suavemente
Continúe hasta completar la fila.
Desplace juntas mínimo 30 cm entre filas [14–20]
Juntas de expansión
Recomendadas para áreas mayores a:
12 m de largo o ancho
También:
Habitaciones con muchas esquinas
Diferentes condiciones climáticas
Tubos de radiador
Los orificios deben ser:
3 cm más grandes que el diámetro del tubo
Luego:
Colocar pieza de ajuste
Pegar
Cubrir con embellecedor [22–24]
Marcos de puertas
Los marcos de madera deben recortarse para permitir:
El paso del panel
La base acústica
Una holgura de 2–3 mm [25–26]

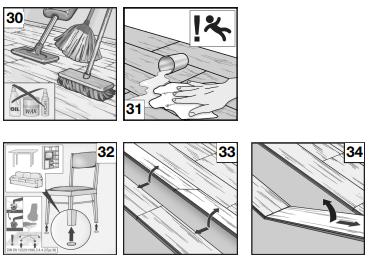

Limpieza y mantenimiento
Recomendaciones:
Barrer o aspirar [30]
Utilizar únicamente limpiadores recomendados
No usar ceras ni aceites
No pulir el piso
Importante:
Evite agua estancada [31]
Limpie inmediatamente líquidos derramados
Use protectores de fieltro en muebles
Utilice ruedas suaves en sillas de oficina [32]
(Medidas de referencia para su instalación Se puede generar cambios a la información publicada en este documento sin previo aviso)
POT32ROBLETOSCANA
PISOS LAMINADOS
Fecha de elaboración
Fecha de revisión
Reemplazo o desmontaje
Los paneles pueden desmontarse sin daños: Levantando toda la fila [33]
Liberando las uniones laterales [34]
Eliminación
Desechar como residuo general.
