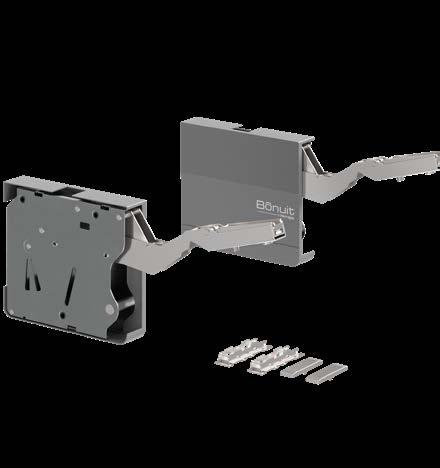

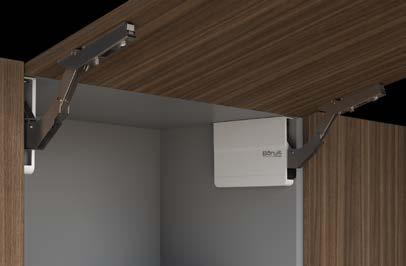

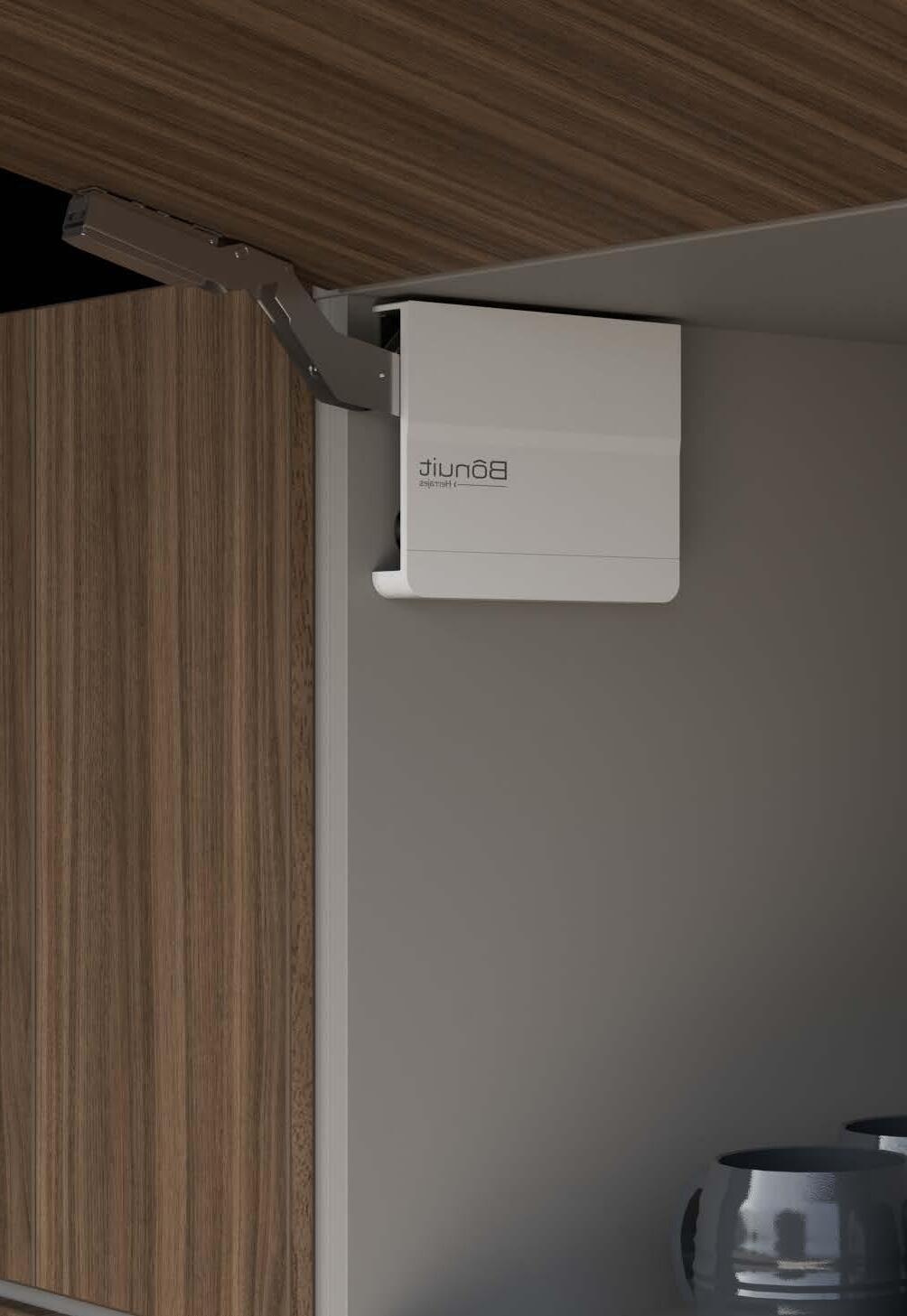

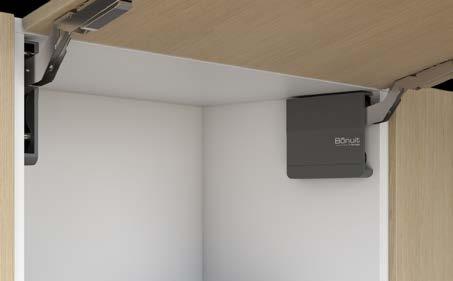

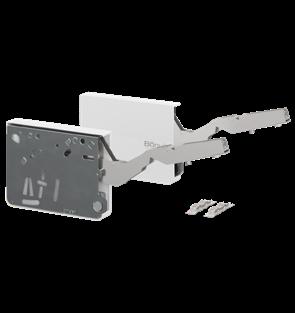

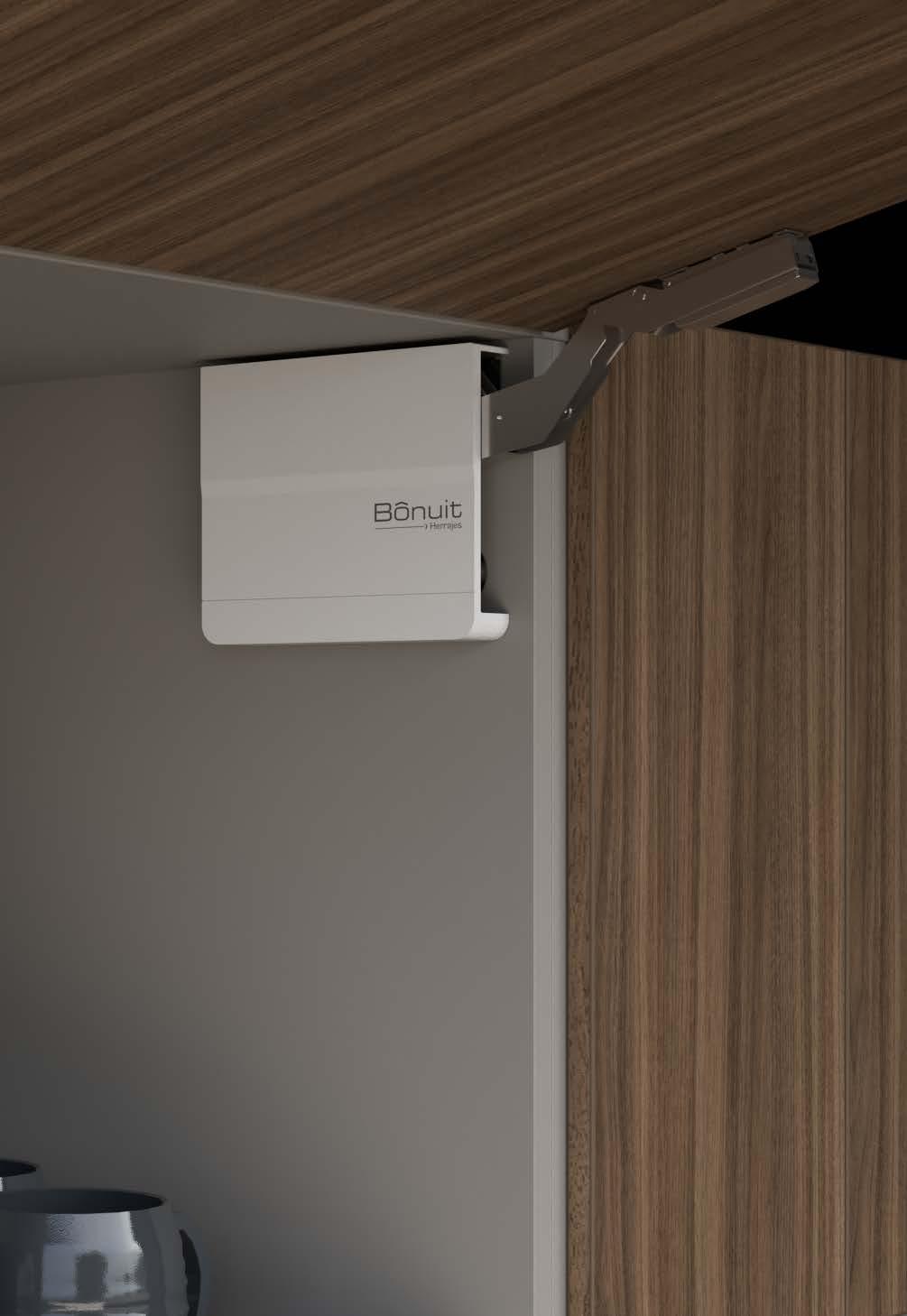

Brazos Bonuit Lift SQ cierre lento
Herraje: acero
Acabado/color
Herraje: niquelado
Tapa embellecedora: gris o blanco
250 - 500 mm / 250 - 600 mm
Ángulo
107º (limitable a 75º y 100º mediante limitador angular de apertura)
Posibilidad de ajuste
Altura/Lateral/Inclinación del frente + o - 1.5 mm
Montaje
Frente sin herramientas (técnica clip) en los soportes para atornillar premontados.
FE= altura puerta x (peso puerta)
*Fácil instalación
*Cierre suave y silencioso
*Ajuste 3D
*Fuerza ajustable de apertura y sostén
*Velocidad de ajuste para el cierre suave
Accesorios para brazos Bonuit Lift SQ cierre lento
Limitador de apertura 75º
Limitador de apertura 100º
Espacio de moldura para la cornisa/corona
mínimo MF Espacio mínimo 2mm
Adaptador para marco de aluminio
COCINA
ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

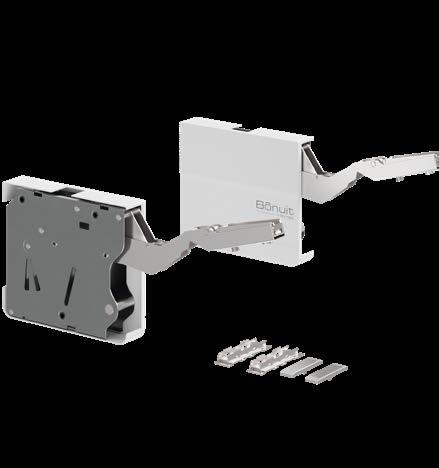

Brazos Bonuit Lift SF cierre lento
REF: HSL104-01/02
Material
Herraje: acero
Acabado/color
Herraje: niquelado
Tapa embellecedora: gris o blanco
Altura puerta elevable
400 - 700 mm
Ángulo de apertura
107º (limitable a 75º mediante limitador angular de apertura)
Posibilidad de ajuste
Altura/Lateral/Inclinación del frente + o - 1.5 mm. Fuerza de retención
Montaje
Herraje de frente sin herramientas (técnica clip) en los soportes para atornillar premontados.
Bonuit Lift SF cierre lento

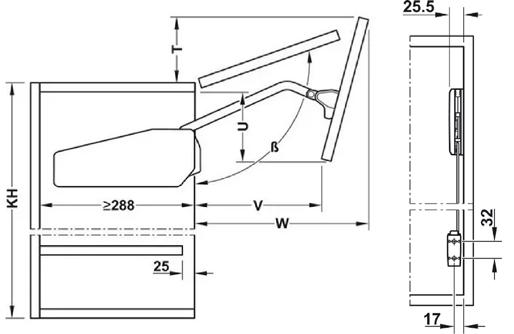

Dimensiones de instalación (mm)
FE= altura puerta x peso puerta
*Fácil instalación
*Cierre suave y silencioso
*Ajuste 3D
*Fuerza ajustable de apertura y sostén
*Velocidad de ajuste para el cierre suave
Accesorios para brazos Bonuit Lift SF cierre lento
REF: HSL106-00
Limitador de apertura 75º
Espacio de moldura para la cornisa/corona Separación mínima
MF Espacio mínimo 2mm
REF: HSL109*-00
Adaptador para marco de aluminio
Plástico Zamak
Color
Gris

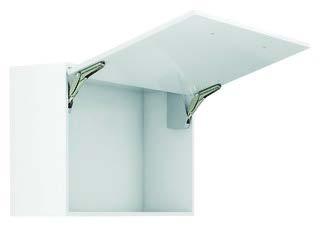

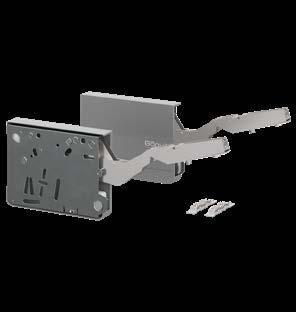

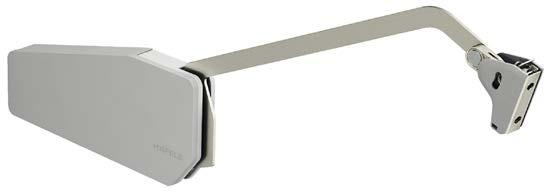

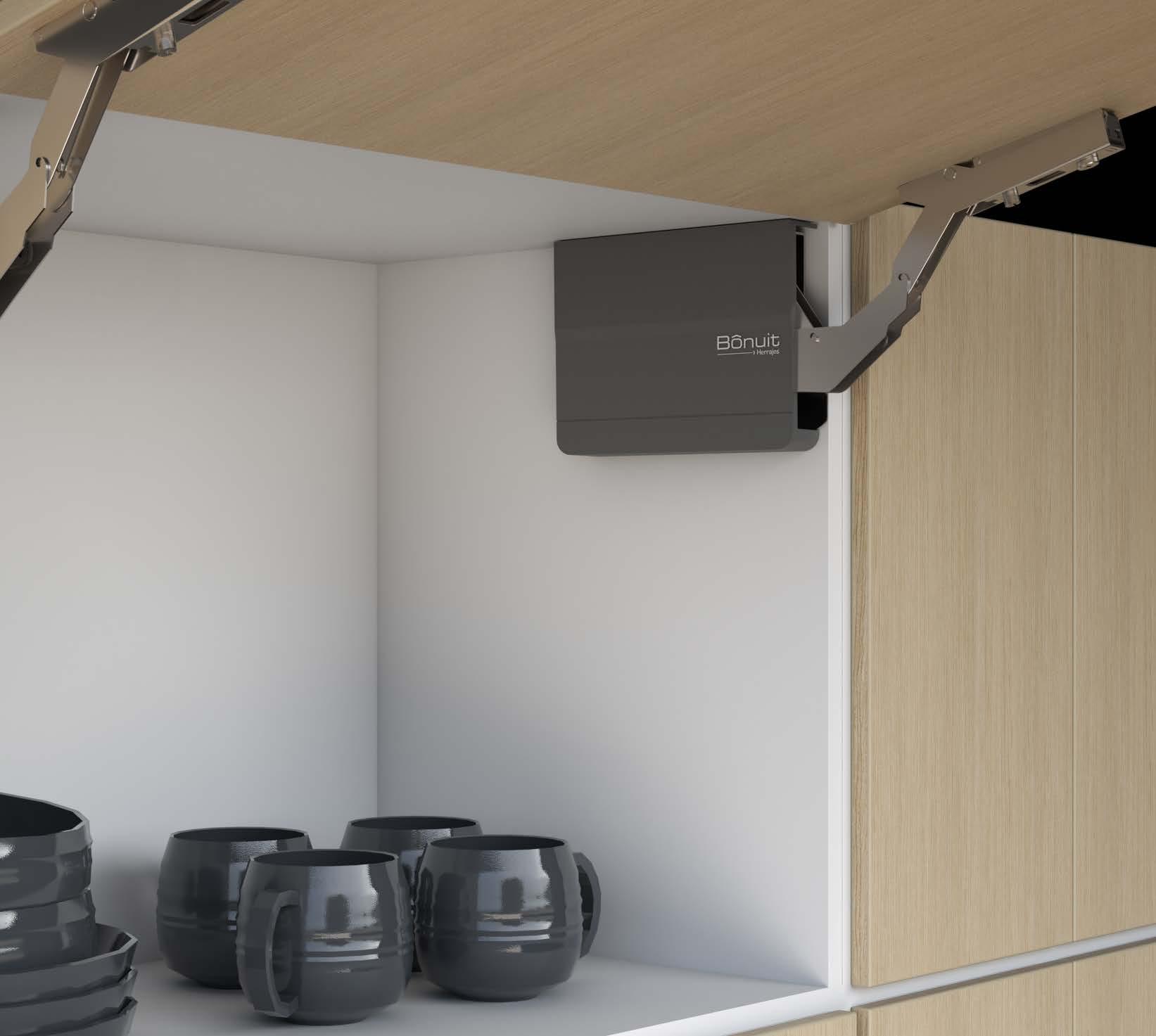

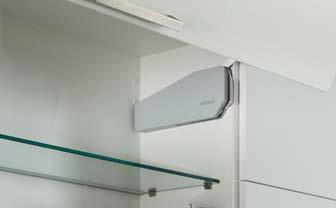

Herrajes para puerta elevable Free flap
Instalación sin bisagra:
Dos modelos Free flap 1.7 y 3.15 diseñados para todas las combinaciones de alturas y pesos de puertas elevables en módulos. Un diseño bonito y compacto que necesita poco espacio para su instalación. Montaje fácil, cómodo y rápido. REF:
Material
Herraje: acero
Tapas embellecedoras: plástico
Acabado
Herraje: niquelado
Tapas embellecedoras:
Blanco - Gris - Gris antracita
Herraje para atornillar con tornillos Varianta (1320734), frente sin herramientas (técnica clip) en los soportes para atornillar premontados
Para altura de puerta elevable
Águlo de apertura
107°(Limitable a 90° mediante limitador angular de apertura 37291499)
Brazo Free Flap 1.7 para puerta elevable
REF: 37291499
Kg
2,1-4,6 Kg
Posibilidad de ajuste Montaje Suministro
2 Herrajes para puerta elevable (izquierdo/ derecho)
2 Soportes para atornillar para puertas elevables de madera o con marco de aluminio desde 45 mm.
4 Tornillos para fijación al mueble
1 Instrucciones de montaje
1 Plantilla para taladrar
8 Tornillos Varianta
*Las tapas embellecedoras se piden por separado
Altura/Lateral/inclinación del frente ± 1,5 mm, fuerza de retención
REF: 37291T30
Para altura de puerta elevable
400 mm - 600 mm
Águlo de apertura
90° ó 107° (ajustable en el herraje)
2,0-4,2 Kg
Limitador del ángulo de apertura Brazo
Referencia
de la puerta
Kg 4,4-9,6 Kg
4,0-8,8 Kg 3,7-8,1 Kg
Kg 3,2-7,0 Kg
Kg 1,7-3,6 Kg 5,4-11,8 Kg

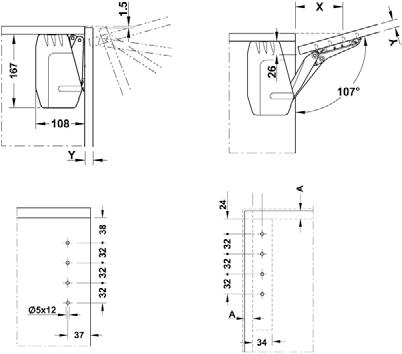

Esquema de taladro puerta
Accesorio para Free flap 1.7 37291721 - 37291722
Material
Plástico
Aplicación
Para limitar el ángulo de apertura de 107° a 90
Free Flap 3.15 para puerta elevable
4,7-9,6 Kg
4,4-9,0 Kg
4,1-8,4 Kg
3,9-8,0 Kg
3,7-7,5 Kg
3,5-7,1 Kg
3,3-6,8 Kg
3,2-6,5 Kg
3,0-6,2 Kg
5,9-12,4 Kg 8,9-18,6 Kg
4,9-10,3 Kg 7,4-15,4 Kg
4,7-9,7 Kg 7,0-14,6 Kg
4,4-9,2 Kg 6,6-13,9 Kg 4,2-8,8 Kg
4,0-8,4 Kg
3,8-8,0 Kg 6,3-13,2 Kg
6,0-12,5 Kg 5,7-12,0 Kg
Distancia X mm (en Grosor de tablero superior 16 mm) A: Cubrimiento del canto del módulo Distancia X mm (en

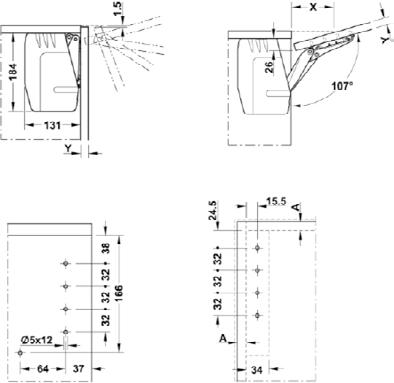

Esquema de taladro puerta
COCINA
Brazos para puerta plegable
REF: HSL201-02
HSL202-02
HSL203-02
HSL204-02
HSL205-02
Material
Herraje: acero
Acabado
Herraje: niquelado
Tapa embellecedora: gris
Altura de puerta elevable
590 - 959mm (5 referencias)
Ángulo de apertura
120º (limitable a 83º mediante limitador angular de apertura)
Posibilidad de ajuste
altura/lateral/inclinación del frente + o - 2mm
*Fácil instalación
*Cierre suave y silencioso
*Ajuste 3D en ambas puertas
*Fácil apertura parada libre
*Velocidad de ajuste para el cierre suave

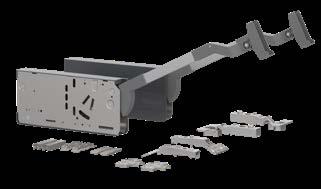

Brazo Bonuit Fold ST
Suminstro del brazo :1 x juego de brazos , 1 juego de tapas, 1 par de bisagras superiores HBM685-01, 1 par de bisagras intermedias HBM686-00 y tornillos.
Accesorios

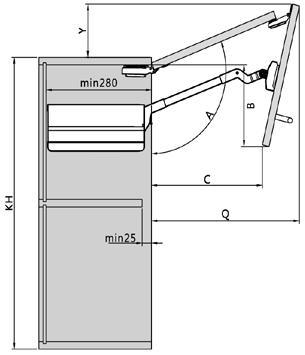

Dimensiones
Posicionamiento del herraje
Montaje puerta -p. de madera y marcos anchos de aluminio
Espacio mínimo entre el techo y el módulo

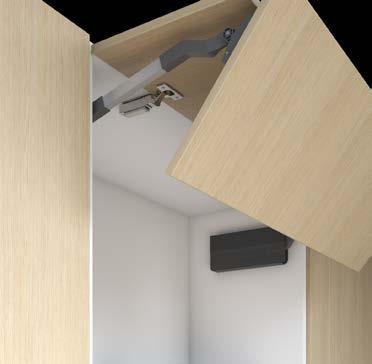

Herrajes para puerta elevable Free fold
Incluso los paneles frontales altos pueden levantarse para ahorrar espacio. Diseño moderno gracias a sus contornos bien definidos.
Mínima resistencia a la apertura, función de parada multiposición y mecanismo de apertura y cierre suave para una sensación de manejo extremadamente agradable.
Herraje sencillo y que ahorra tiempo gracias a los tacos, los tornillos Euro premontados y la fijación con clip del panel frontal.
Apoyo de apertura y amortiguación de cierre. Integración con bisagras de cazoleta de 110˚ con cierre automático.
REFERENCIA
3723T081
3723T086
3723T087
3723T32
3723T33
3723T42
3723T43
3723T44
3723T53
3723T54
DESCRIPCIÓN
SET TAPAS DECORATIVAS GRIS FREE FOLD
SET TAPAS DECORATIVAS BLANCAS FREE FOLD
SET TAPAS DECORAT GRIS ANTRACITA FREE FOLD
BRAZO FREE-FOLD 580–650MM 4–8.8KG
BRAZO FREE-FOLD 580–650MM 6–12KG
BRAZO FREE-FOLD 650–730MM 3.9–7.9KG
BRAZO FREE-FOLD 650–730MM 5.8–11.6KG
BRAZO FREE-FOLD 650–730MM 9.5–18.7KG
BRAZO FREE-FOLD 710–790MM 5.2–10.3KG
BRAZO FREE-FOLD 710–790MM 8.7–17.2KG
Elevador para puertas dobles Free fold
3723T63
BRAZO FREE-FOLD 770–840MM 4.9–9.8KG
3723T64
BRAZO FREE-FOLD 770–840MM 8–15.5KG
15 referencias en nuestro portafolio
Material
Herraje: Plástico, acero Cubierta: Plástico
Color
Blanco - Gris - Gris antracita
Posibilidad de ajuste
Altura / lado / profundidad del panel superior (a través de bisagra oculta) y del panel inferior (a través de bisagra de conexión).
Suministro
2 Herrajes (derecha / izquierda).
Material de montaje frontal para puertas de madera o puertas con marco de aluminio ancho. Instrucciones de instalación. Plantilla de perforación de papel.
Encuentra más de REF: 37264796

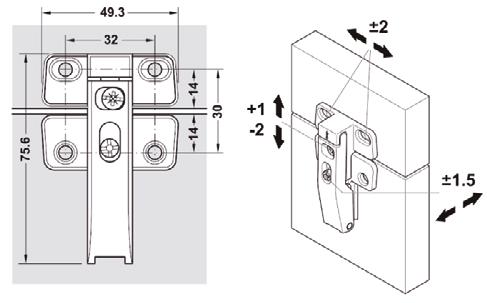

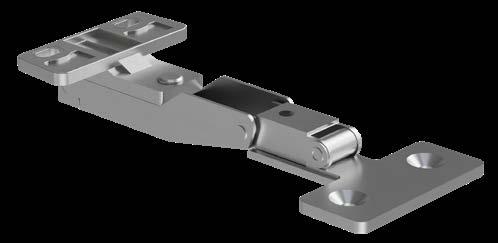

Bisagra central
3723T74
3723T84
BRAZO FREE-FOLD 840–910MM 7.3–14.6KG
BRAZO FREE-FOLD 910–970MM 6.8–13.5KG
3723T081
* Las tapas decorativas, las bisagras centrales y las bisagras superiores para la fijación al mueble, se piden por separado.
3723T086
Material Acabado
Suministro: 1 bisgara
Fundición Zinc
Niquelado
Posibilidad de ajuste
Tridimensional, Ajuste lateral aprox
2 mm, Ajuste de ranura -2 hasta +1 mm, Ajuste de profundidad aprox 1.5 mm
Protección contra el atrapamiento de los dedos
Características del taladro Posibilidad de ajuste
3723T087
Al acceder de forma accidental en el hueco de la puerta, la bisagra se desengancha para proteger contra lesiones.
Gris Antracita
Gris
Blanco
COCINA
ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

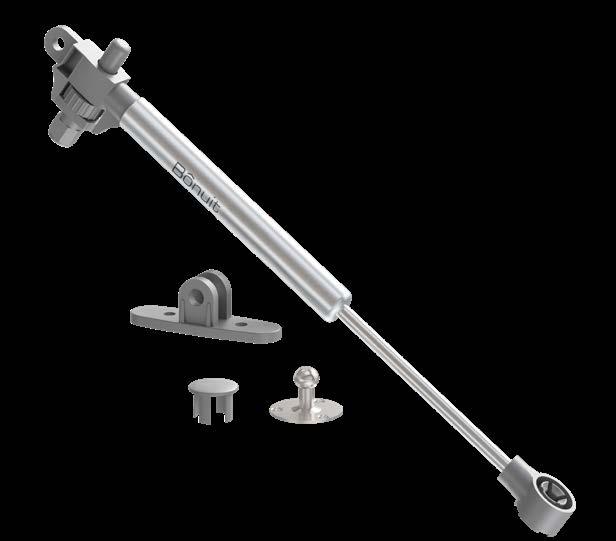

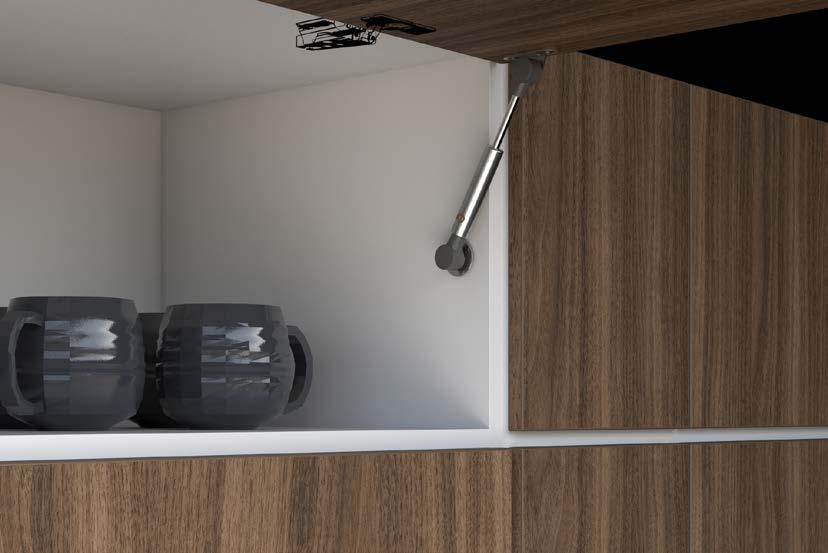

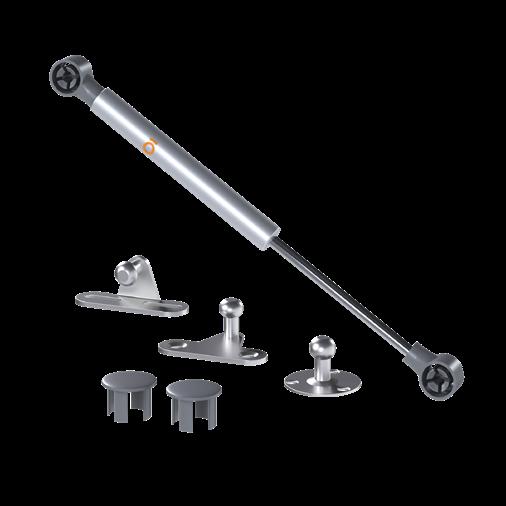

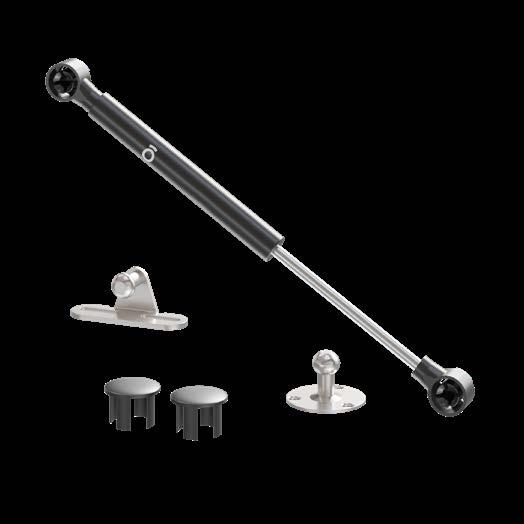

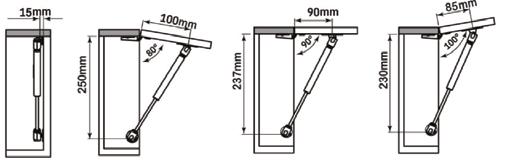

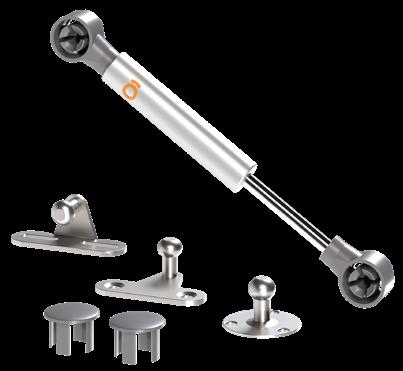

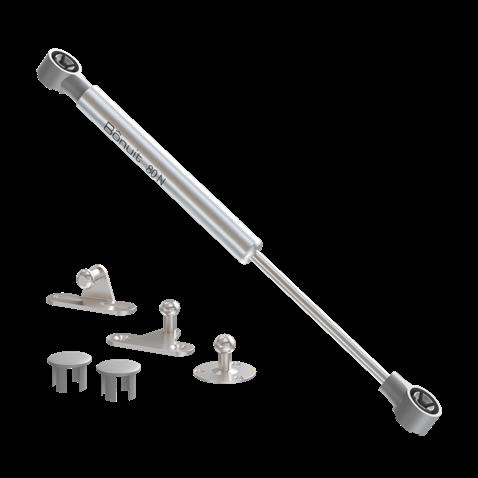

Soportes
REF: HSL302-00 HSL303-00
Material
Acero galvanizado
Plástico
Acabado superficial
Niquelado
Montaje
Para atornillar
Altura de oyerta
240 - 600 mm
Ciclos de apertura
40.000
REF: HSL412-03 HSL413-03
Material
Acero Plástico
Acabado superficial
Niquelado Negro Titanio
Montaje
Para atornillar
Altura de oyerta
240 - 600 mm
Ciclos de apertura
30.000

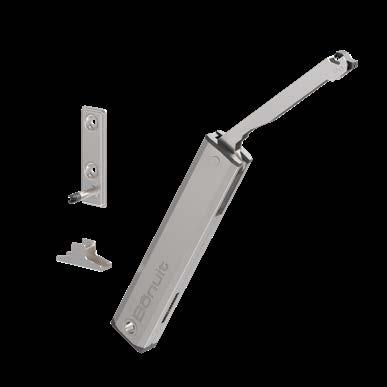

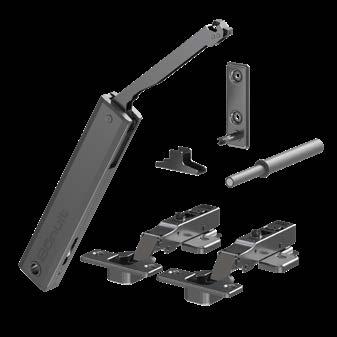

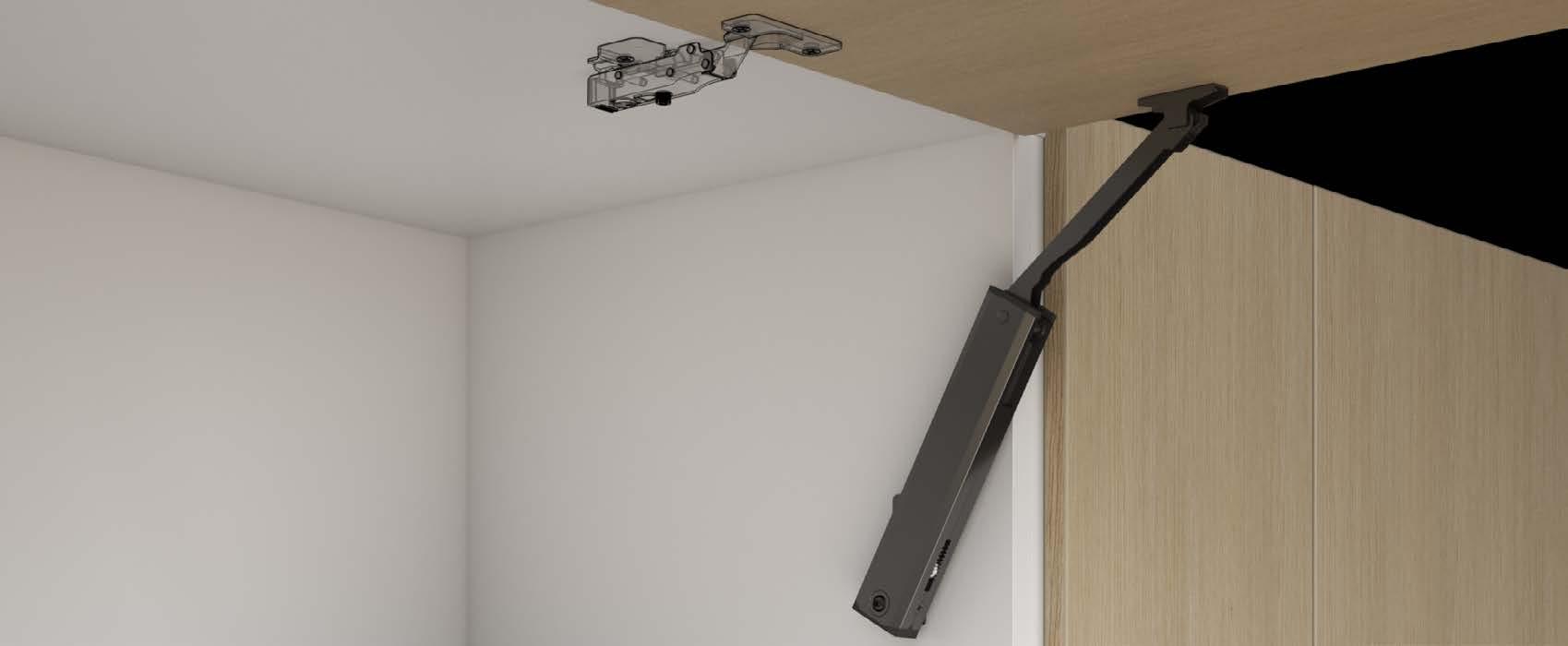

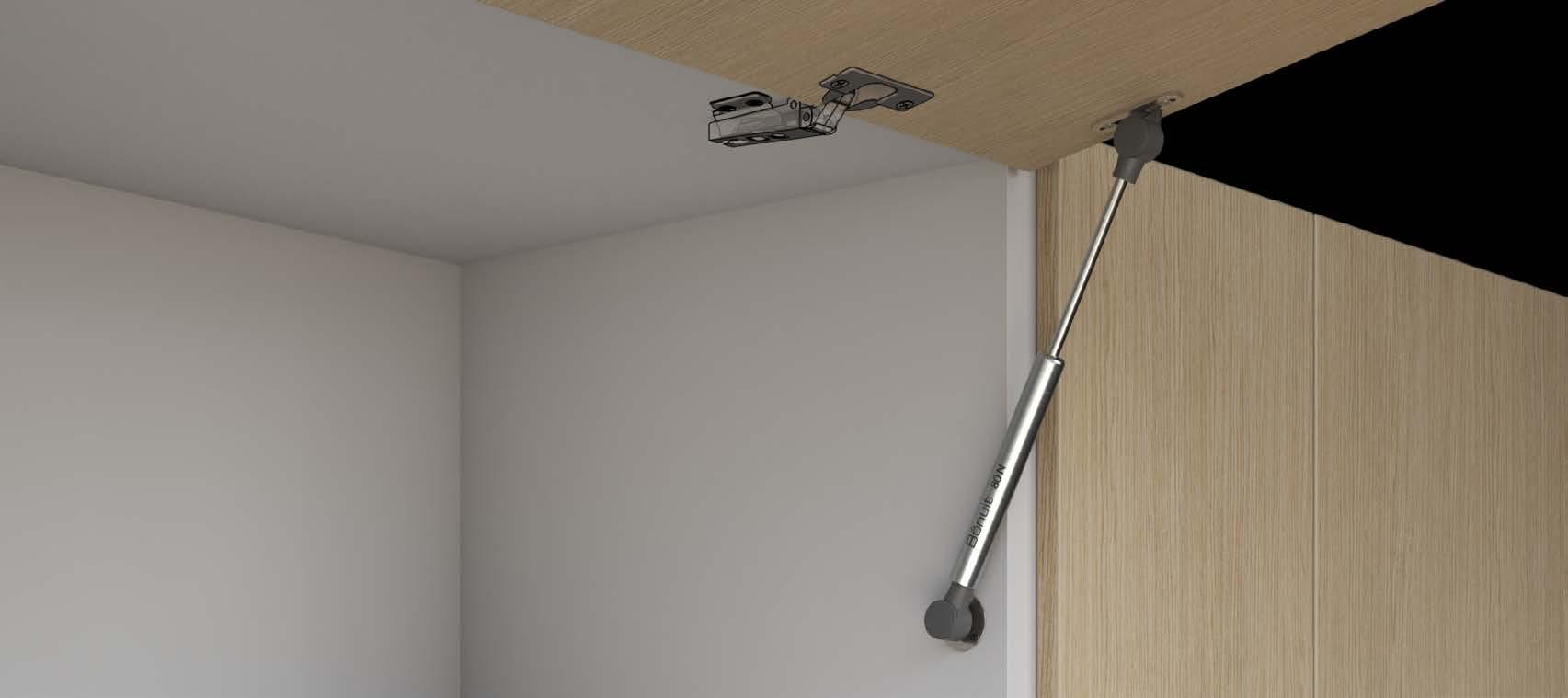

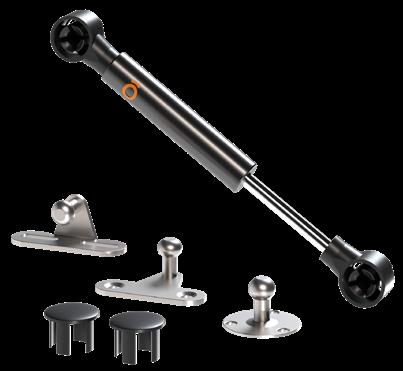

Bonuit Air SE Niquelado
* Fácil instalación

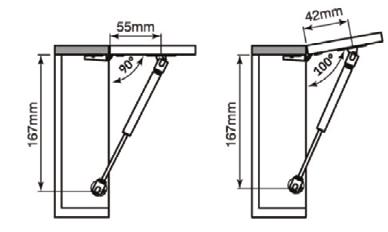

* Ángulo de apertura 105°
* Profundidad mínima del módulo 125mm
* Fuerza de apertura ajustable
* Apertura parada libre
* NO es cierre lento por lo cual se deben facturar bisagras cierre lento

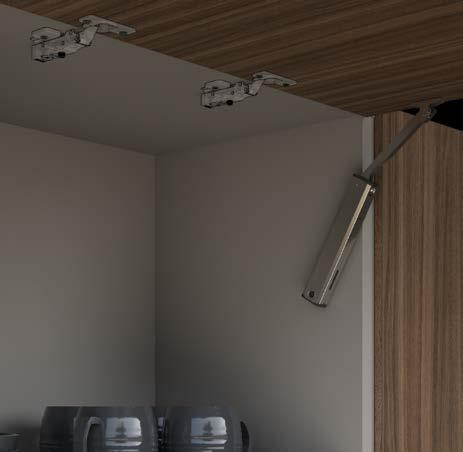

Bonuit Air SE Niquelado Push
* Facil instalación
* Ángulo de apertura 105°
* Módulos hasta 1800 mm de ancho
* Profundidad mínima del módulo 125 mm
* Fuerza de apertura ajustable
* Este KIT es unicamente para la aplicación de puerta parche.

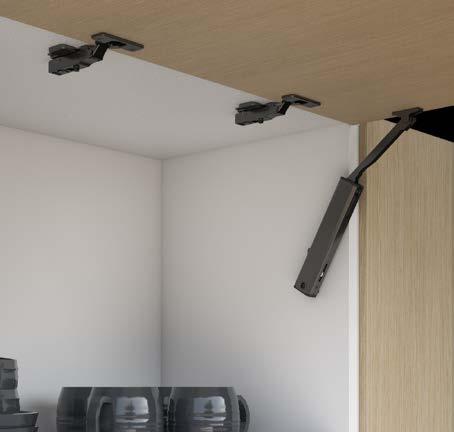

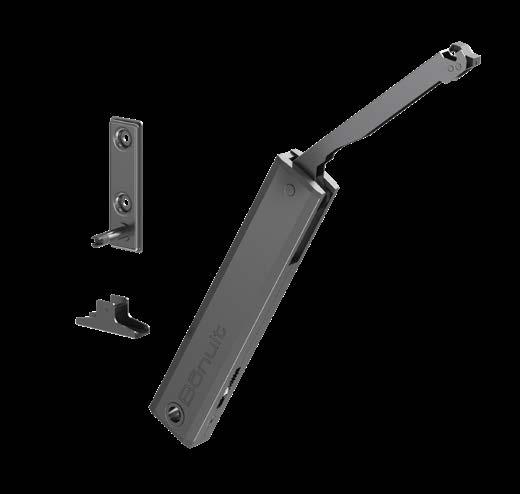

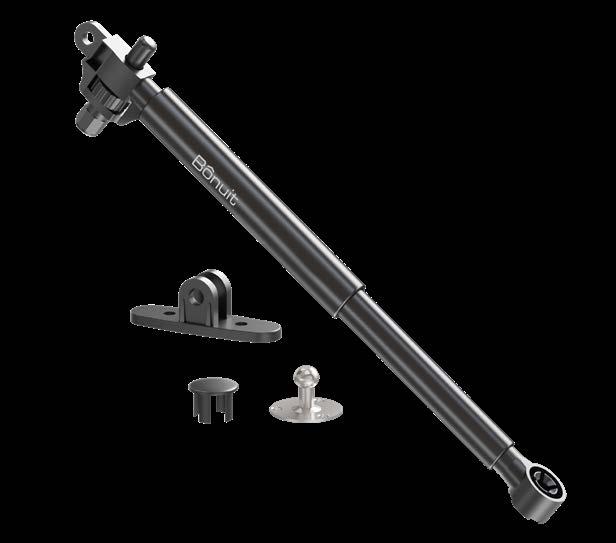

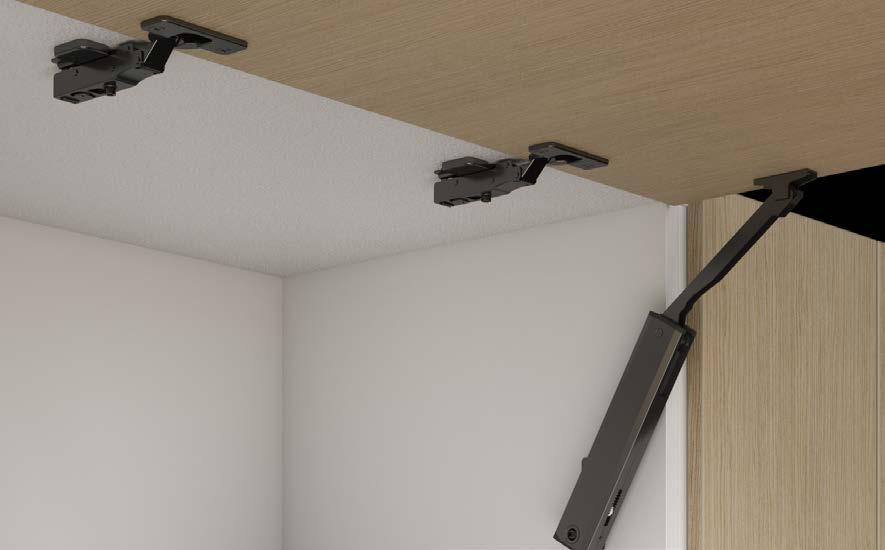

Bonuit Air SE Push Negro Titanio
Material
Acero
Plástico
Acabado superficial
Niquelado Negro Titanio
Montaje
Para atornillar
Altura de oyerta
240 - 600 mm
Ciclos de apertura
30.000
Nota: El dispositivo push HSL400-00 y las bisagras HSL410-00 se vende por separado.
* Facil instalación
* Ángulo de apertura 105°
* Módulos hasta 1800 mm de ancho
* Profundida mínima del módulo 125 mm
* Fuerza de apertura ajustable
ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

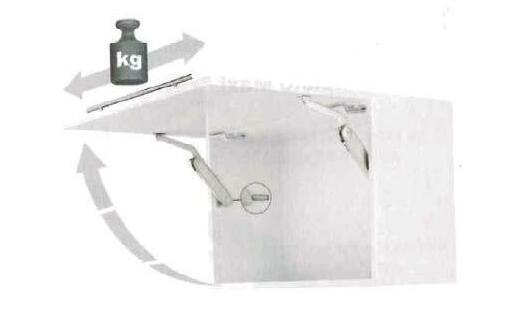

Cálculo del factor de rendimiento LF
Obtén más información escaneando los códigos QR de cada referencia.
COCINA
ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

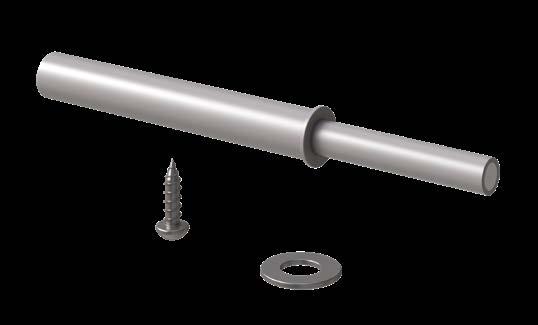

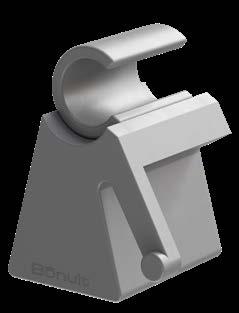

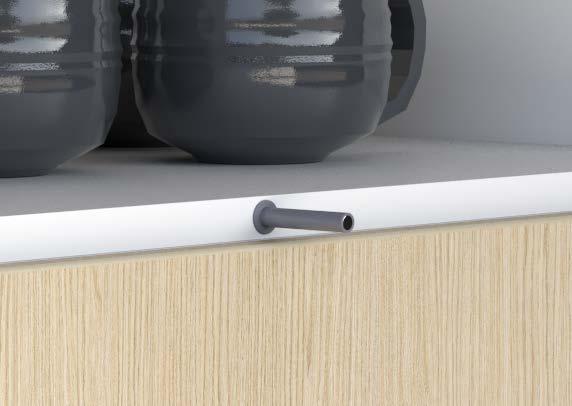

REF: HSL400-00 Dispositivo expulsor Bonuit Air SE
Material
Plástico
Acabado superficial
Gris
Montaje
Interno en material
Fijación
Cada 600mm
Instalación
Bisagra sin presión
Accesorios

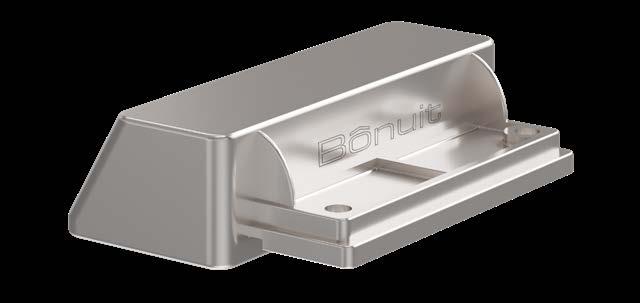

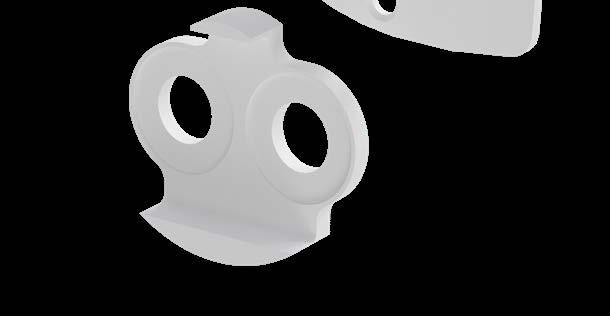

REF: HSL300-00
Material
Zamak
Suministro: 1 Unidad
*Producto para incrustar (perforación de 76 mm de profundidad por 10 mm de diametro)

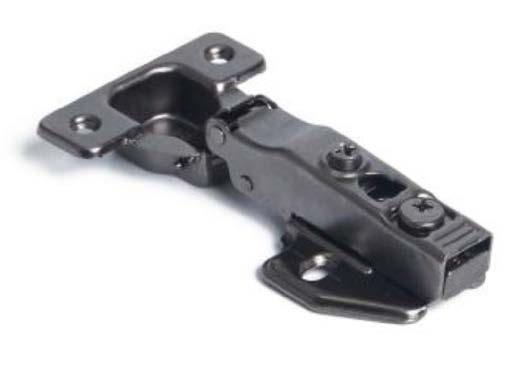

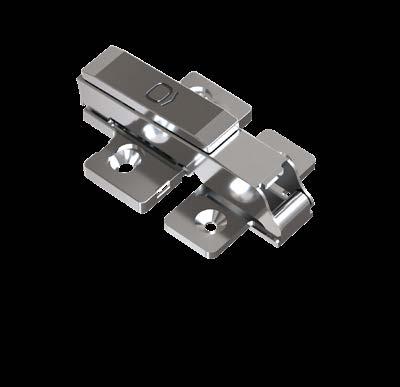

REF: HSL410-00
Material
Acero
Acabado superficial
Niquelado
Negro Titanio
*Ángulo de apertura 105°
*Espesor de tablero recomendado 15 mm - 18 mm
* Diametro de cazoleta 35 mm
* Profundidad cazoleta (B) 11.8 mm
* Dist. tablero cazoleta (A) 3 mm - 7 mm
Adaptador para marco de aluminio Bonuit Air SE

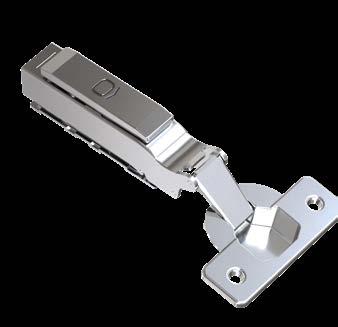

Bisagra sin presión Bonuit air Push SE
Suministro: 1 Unidad
*Su uso es únicamente para puerta en aluminio y vidrio PERALM04B
HSL300-00
HSL410-00
HSL400-00

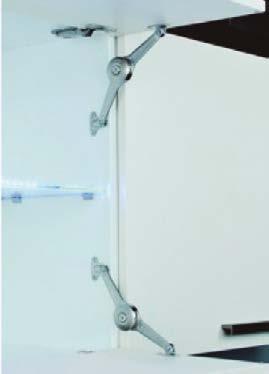

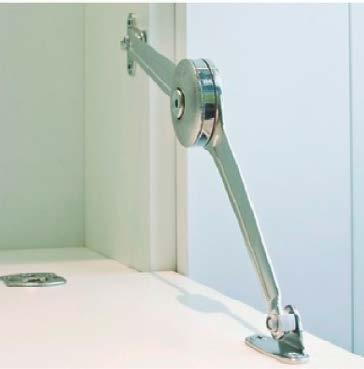

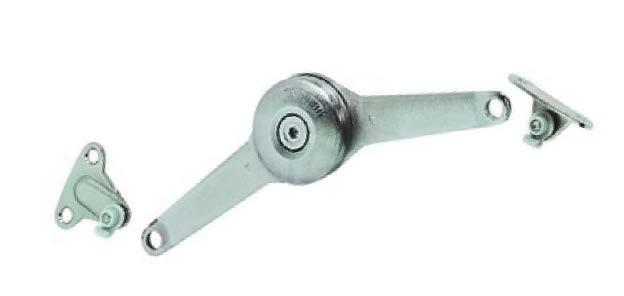

Herrajes para puerta elevable Maxi
REF: 37369742

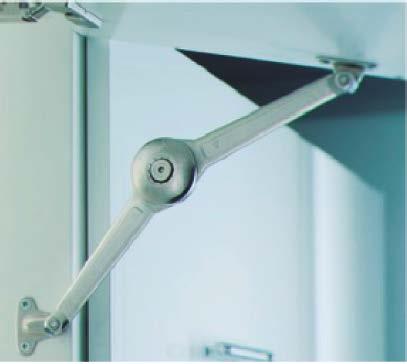

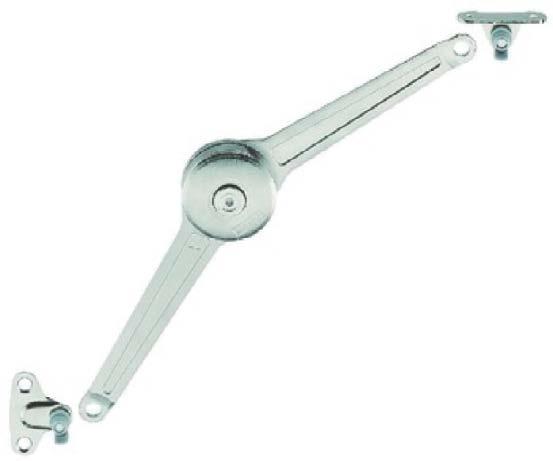

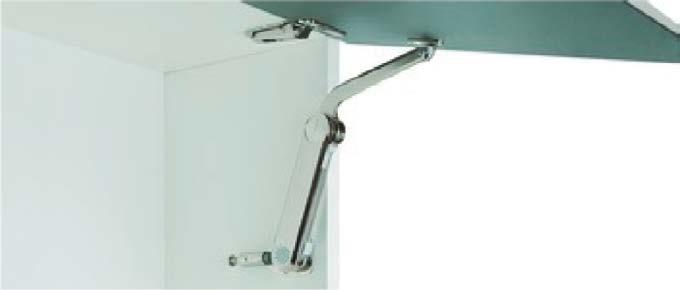

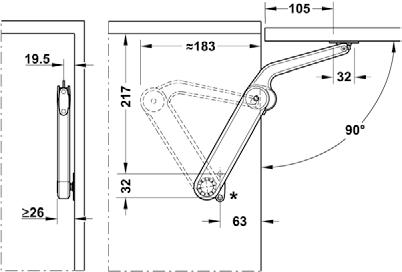

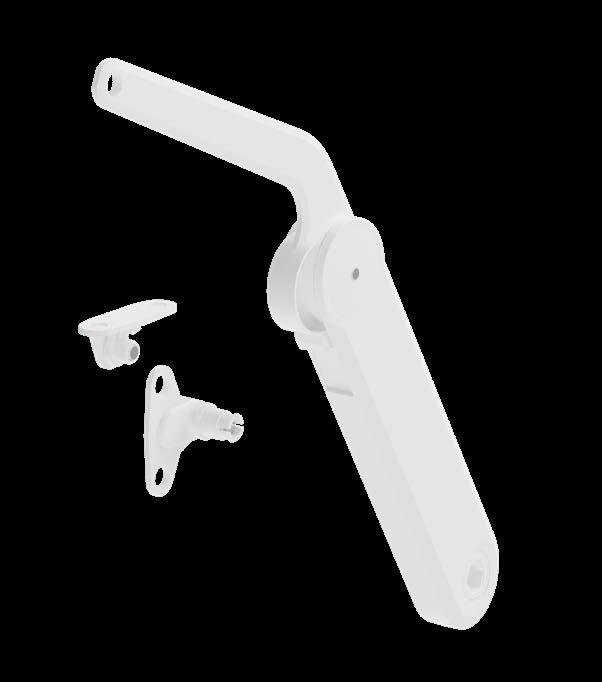

Sujeta puerta Maxi
Con este herraje se pueden realizar todas las aplicaciones habituales de puerta elevable mediante la variación de la posición de montaje y combinación con los correspondientes accesorios, p,ej. frentes con manija o sin manija, frentes con marco de aluminio, apertura automática hasta la posición final, retención multiposición (la puerta se retiene en cualquier posición).
Aplicable por uno o dos lados (en función del tamaño de la puerta elevable). Fuerza de retención ajustable de forma individual al correspondiente peso de puerta elevable.
Material
Soporte: fundición de zinc, Escuadra de fijación y lengüeta atornillable: acero
Tapa de seguridad para tornillo de ajuste: plástico
Acabado
Soporte: blanco
Escuadra de fijación y placas de fijación para atornillar: blanco
Fijación
Aplicable izquierda y derecha
Montaje
Sin herramientas (Técnica clip)
Ajuste
Ajuste de la fuerza de retención
Requiere llave allen de 10 mm, no suministrada con el brazo

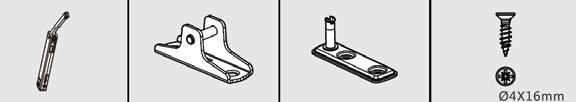

Suministro
1 Sujetapuertas
1 Escuadra de fijación al mueble
1 Lengüeta atornillable para puerta (para tornillo Euro)
REF: 37369798 37369744
Material
Fundición de zinc
Color
Blanco

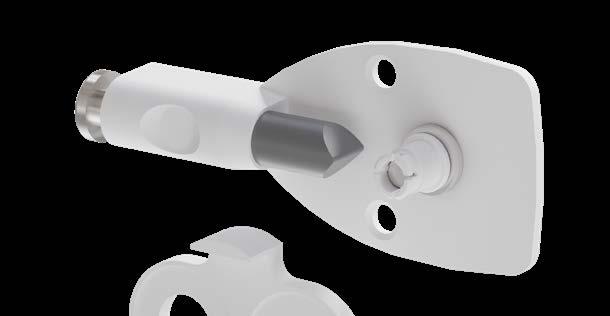

Amortiguación para sujeta puerta Maxi
Información de pedido
Desde un ancho de puerta elevable de 600 mm aplicar 2 herrajes Maxi
Para puertas elevables de madera o con marco de aluminio desde ancho de marco 45 mm
Distancia hasta el borde 37 mm
COCINA
ELEVABLES Y

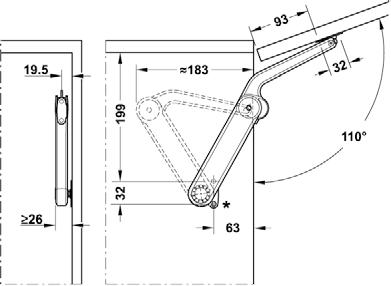

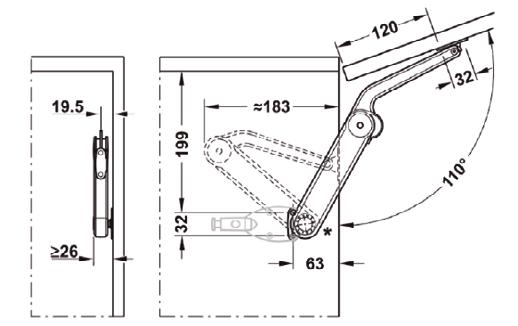

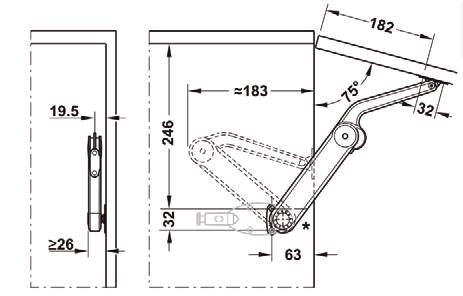

Posibilidades de aplicación

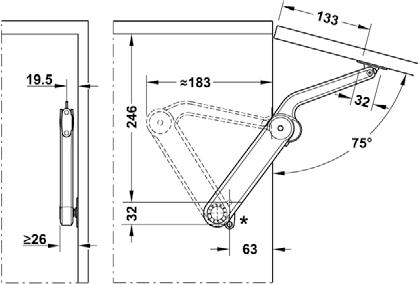

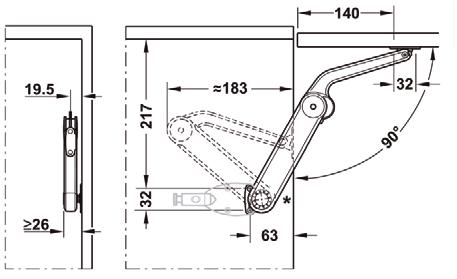

Maxi- Montaje para apertura de la puerta elevable con apoyo
Ángulo de apertura 75°
Desde un ancho de puerta elevable de 600 mm usar dos herrajes Maxi. Las especificaciones de peso se refieren a un herraje Maxi, si se aplican dos herrajes Maxi se duplican los valores de peso para puerta elevable. Aplicación en combinación con bisagras de cazoleta con o sin cierre automático.
Ángulo de apertura 90°
Ángulo de apertura 110°
de la puerta elevable (kg)
Posibilidades de aplicación

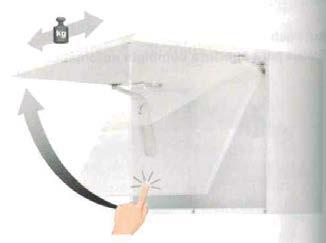

Maxi Touch Opening - Montaje para apertura y retención con multiposición
Ángulo de apertura 75°
Desde un ancho de puerta elevable de 600 mm usar dos herrajes Maxi. Las especificaciones de peso se refieren a un herraje Maxi, si se aplican dos herrajes Maxi se duplican los valores de peso para puerta elevable. Aplicación en combinación con bisagras Duomatic Push y vaivén a presión magnético.
Para una retención segura de la puerta elevable, utilizar 1x vaivén a presión magnético Push 35606401 y un imán adicional 35606441.
Ángulo de apertura 90°
Ángulo de apertura 110°
1,0-1,8
0,9-1,4
0,7-1,3
0,7-1,2
0,6-1,0
Peso de la puerta elevable (kg)
2,4-4,5
1,7-3,3
1,2-2,6 1,1-2,2 1,0-2,0 1,8-3,1 3,6-6,3 4,7-8,4 3,1-5,8 2,2-3,9 3,6-6,2
Peso de la puerta elevable (kg)
Peso de la puerta elevable (kg)
1,4-3,0 3,0-5,2 4,3-7,8
2,6-4,7 2,0-3,4
2,0-3,8
3,4-5,8 3,9-6,8 4,7-8,4 3,1-5,8 2,6-4,5 3,5-6,7
1,4-2,7 2,2-4,0 2,5-4,3 4,0-7,5 2,3-4,1 3,2-5,7 4,3-8,0 2,8-4,5
1. Al pulsar sobre la puerta se abre un espacio suficiente para que se pueda mover la puerta con la mano y cerrar de nuevo. La puerta se mantiene retenida en cualquier posición de forma fiable
4,7-8,2
5,5-10,5 3,7-6,5 2,9-5,1 3,9-7,3 2,4-4,1
2,1-3,9 2,4-4,1 1,8-3,7
2. Aplicación en combinación con bisagras de cazoleta Duomatic Push
3. Retención mediante vaivén a presión magnético y contrapieza en la puerta
4. Imanes magnéticos para la retención (opcional)
COCINA
Duo - Herraje con dos funciones
Como sujetapuertas
REF: 37366612 Sujetapuerta duo estándar
Material
Fundición de zinc y acero
Acabado superficial
Niquelado
Aplicación
Montaje
Distancia hasta el borde
Para puertas elevables de madera o con marco de aluminio con ancho desde 45 mm 37 mm
Suministro
1 sujetapuertas/compás
1 escuadra de fijación para el brazo 1 placa de fijación para la puerta
Tornillos para aglomerado se requiere la bisagra

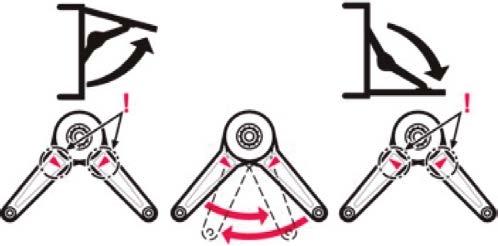

Montaje como sujetapuertas Montaje como compás de puerta
REF: 37366632 Sujetapuerta duo forte
Material
Fundición de zinc y acero
Acabado
Niquelado
Aplicación
Para puertas elevables de madera o con marco de aluminio con ancho desde 45 mm
Montaje
Tornillos para aglomerado
Distancia hasta el borde
37 mm
Suministro
1 Sujetapuertas/compas
1 Escuadra de fijacion para el brazo
1 Placa de fijacion para la puerta
Montaje como sujetapuertas
Montaje como compás de puerta
*Se requiere la bisagra 34275628 para trabajar como compás
ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS
15,0 15,0 15,0 14,0 9,5 6,0 12,5 10,0 8,0 7,0 6,0 5,5 4,0 4,0 4,0 3,5 5,0 15,0 12,0 10,0 9,0 8,0 7,0 5,5 5,0 6,0 12,0 11,0 10,0 9,5 9,0 9,5 7,5 6,5 5,5
COCINA
ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS
REF: HEC060-03/04
HEC080-03/04
HEC100-03/04
HEC120-03/04
HEC150-03/04
Material
Acero galbanizado y plástico
Acabado superficial
Pintura electrostática gris-03 y negra-04
Capacidad de carga
Según altura y peso de la puerta
Montaje
Para atornillar
Suministro
1 brazo
2 platinas
5 tornillos

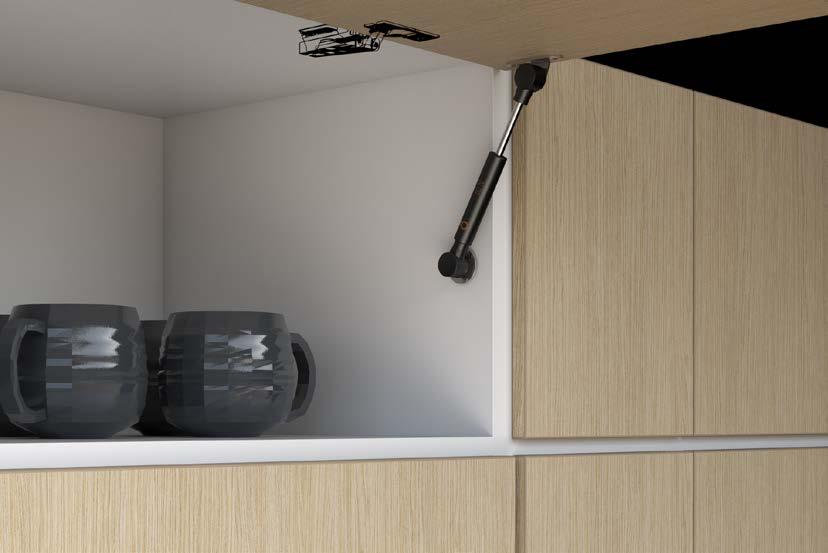

Brazo neumático cierre lento
Enganches
Tabla especificaciones
* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores. *Desde un ancho de puerta de 600 mm usar dos brazos.
REF: HEN280-02
HEN280-02N
Material
Acero galvanizado - plástico
Acabado superficial
Pintura electrostática plateada
Pintura electrostática plateada negra
Montaje
Para atornillar
Suministro
1 Brazo para puerta elevable
1 Soporte para fijación al mueble
1 Soporte para fijación a la puerta
1 Soporte para fijación a un marco de aluminio
5 tornillos
Brazo neumático mini
Este brazo es ideal para puertas pequeñas, mínimo
20 cm de altura, gracias a su pistón neumático de 60 Newton concluye el ciclo de apretura automáticamente. Es fundamental que las puertas no excedan los 2 Kg de peso.
Fácil montaje y desmontaje por pines de presión.
Tabla de referencia para aplicación de la puerta a 90°
* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.
*Desde un ancho de puerta de 600 mm usar dos brazos.
* Este brazo funciona para puertas desde 200 mm de altura
Instrucciones de instalación
ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

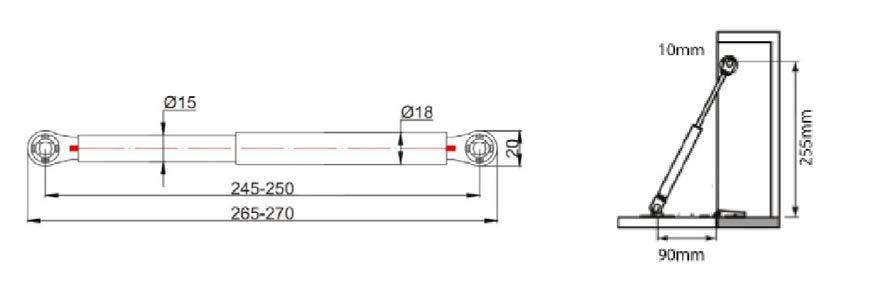

Medidas: mm
HEN280-02
HEN280-02N
COCINA
ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS
REF: HED080-05 Brazo neumático Negro Declinador con cobertor
Material
Acero,Latón Y Plástico
Acabado
Pintura electrostática
Montaje
Para atornillar
Suministro
1 Brazo para puerta declinable
1 Soporte para fijación al mueble
1 Soporte para fijación a la puerta
1 Soporte para fijación a marco de aluminio
5 tornillos
Capacidad de carga
Según altura y peso de la puerta
Medidas del brazo
Material
Acero galvanizado y plástico
Acabado
Niquelado
Color
Blanco
Montaje Para atornillar
Instrucciones de instalación
Fuerza del Capacidad de carda brazo (N) Tabla especificaciones
Máximo peso de la puerta (Kg) en aplicación de 90°
(mm)
*Este brazo solo se puede montar en aplicaciones de 90° * Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.
*Desde un ancho de puerta de 600 mm usar dos brazos.
Material
Acero galvanizado y plástico
Acabado
Niquelado
Color
Gris antracita
Montaje Para atornillar
Material
Acero galvanizado y plástico
Acabado
Niquelado
Color
Negro
Montaje Para atornillar

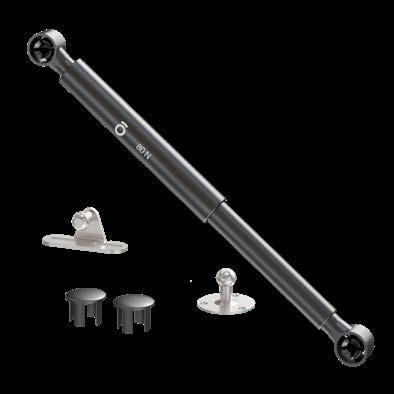

REF: HEN080-01 Brazo neumático parada libre 80N
Material
Acero galvanizado - plástico
Acabado superficial
Pintura electrostática plateada
Montaje
Para atornillar
Suministro
1 Brazo para puerta elevable
1 Soporte para fijación al mueble
1 Soporte para fijación a la puerta
1 Soporte para fijación a un marco de aluminio
5 tornillos
Este brazo permite ubicar la posición de apertura en el lugar deseado, otorgando mayor vida útil a las bisagras, ya que no cuenta con la presión desmedida de un brazo estándar.
Fácil montaje y desmontaje por pines de presión.
Tabla especificaciones
Máximo peso de la puerta (Kg) en aplicación de 90°
* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.
*Desde un ancho de puerta de 600 mm usar dos brazos.
Enganche de costado Enganche de puerta de madera
Enganche para puerta de aluminio
COCINA
ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS
HEN080-01
PUERTAS
COCINA
ELEVABLES Y ABATIBLES HERRAJES
REF: HEN060-02
Brazo neumático estándar
Este brazo concluye el ciclo de apertura automáticamente gracias a un pistón neumático que varía desde los 60 hasta 150 Newton, es fundamental utilizar la presión correcta según el peso y altura de la puerta.
Tabla especificaciones
Material
Acero galvanizado - plástico
Acabado superficial
Pintura electrostática plateada
Montaje
Para atornillar
Suministro
1 Brazo para puerta elevable
1 Soporte para fijación al mueble
1 Soporte para fijación a la puerta
5 tornillos
Máximo peso de la puerta (Kg) en aplicación de 80º

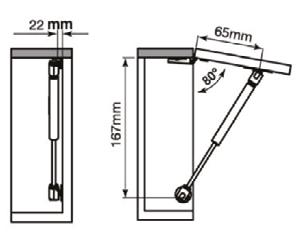

Instrucciones de instalación
Máximo peso de la puerta (Kg) en aplicación de 90°
Máximo peso de la puerta (Kg) en aplicación de 100°
Referencia
HEN060-02
HEN080-02
HEN100-02
HEN120-02
HEN150-02
REF: HEN060-02N
Brazo neumático estándar
Este brazo concluye el ciclo de apertura automáticamente gracias a un pistón neumático que varía desde los 60 hasta 150 Newton, es fundamental utilizar la presión correcta según el peso y altura de la puerta.
Tabla especificaciones
Material
Acero galvanizado - plástico
Acabado superficial
Pintura electrostática negra
Montaje
Para atornillar
Suministro
1 Brazo para puerta elevable
1 Soporte para fijación al mueble
1 Soporte para fijación a la puerta
5 tornillos
Máximo peso de la puerta (Kg) en aplicación de 80º
Máximo peso de la puerta (Kg) en aplicación de 90°
Instrucciones de instalación
Referencia Presión (Newton) Presión (Newton)
HEN060-02
HEN080-02
HEN100-02
HEN120-02
HEN150-02
Máximo peso de la puerta (Kg) en aplicación de 100°
* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.
*Desde un ancho de puerta de 600 mm usar dos brazos.
*Para puerta de 600mm de ancho se requieren 3 bisagras con base de 4 perforaciones.
* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.
*Desde un ancho de puerta de 600 mm usar dos brazos.
*Para puerta de 600mm de ancho se requieren 3 bisagras con base de 4
raciones.
