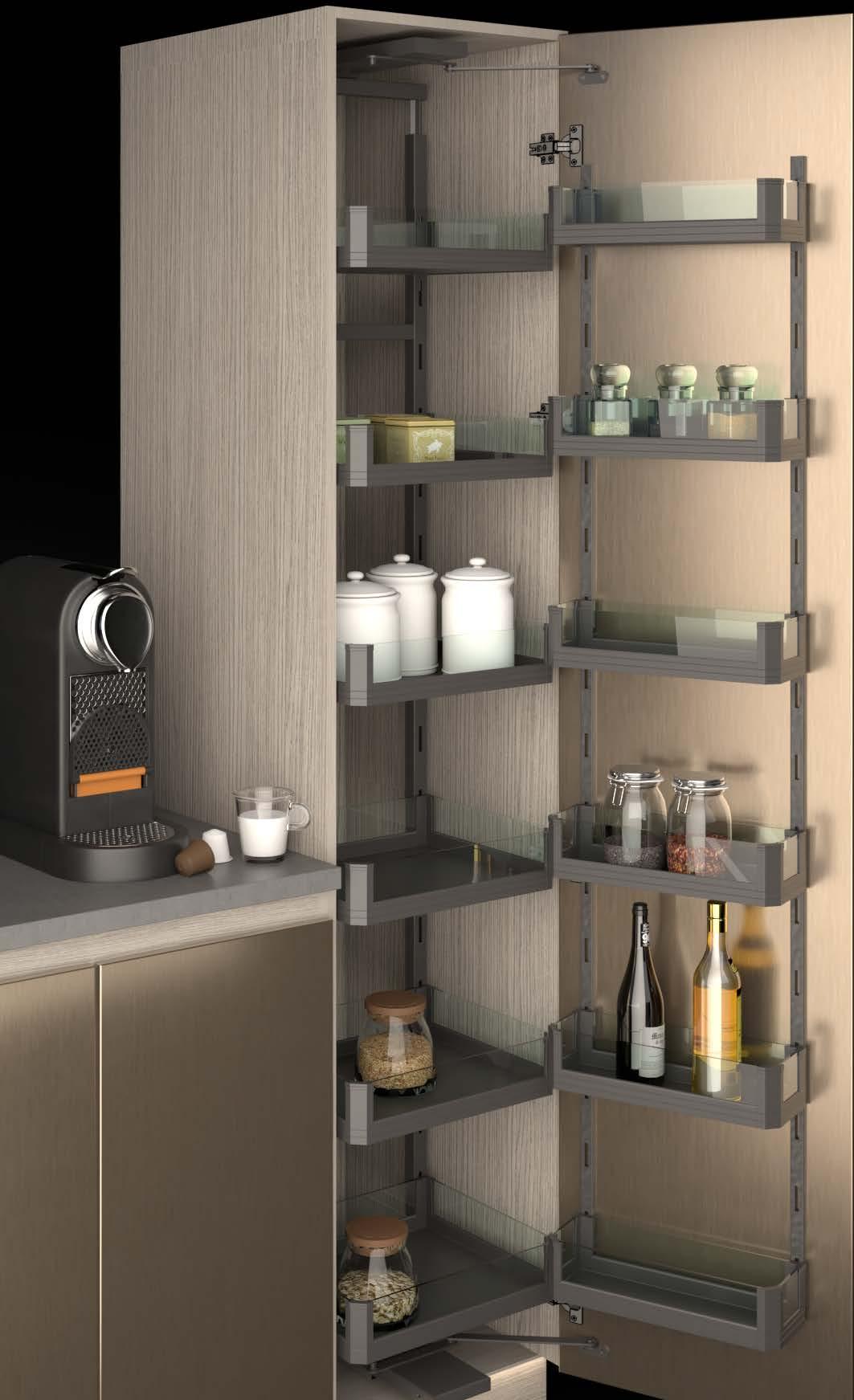

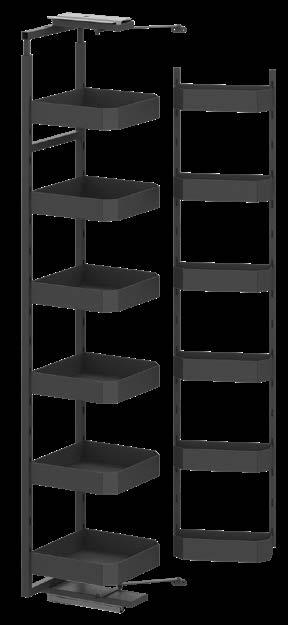

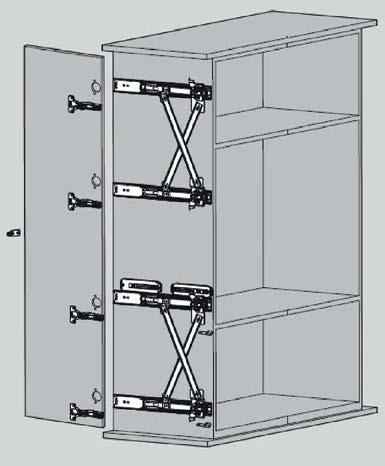

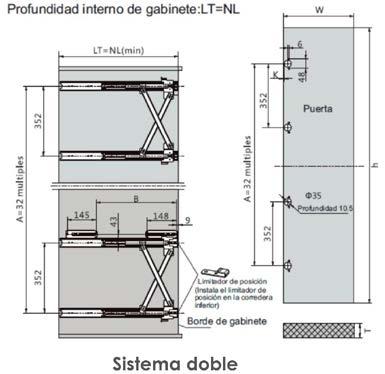

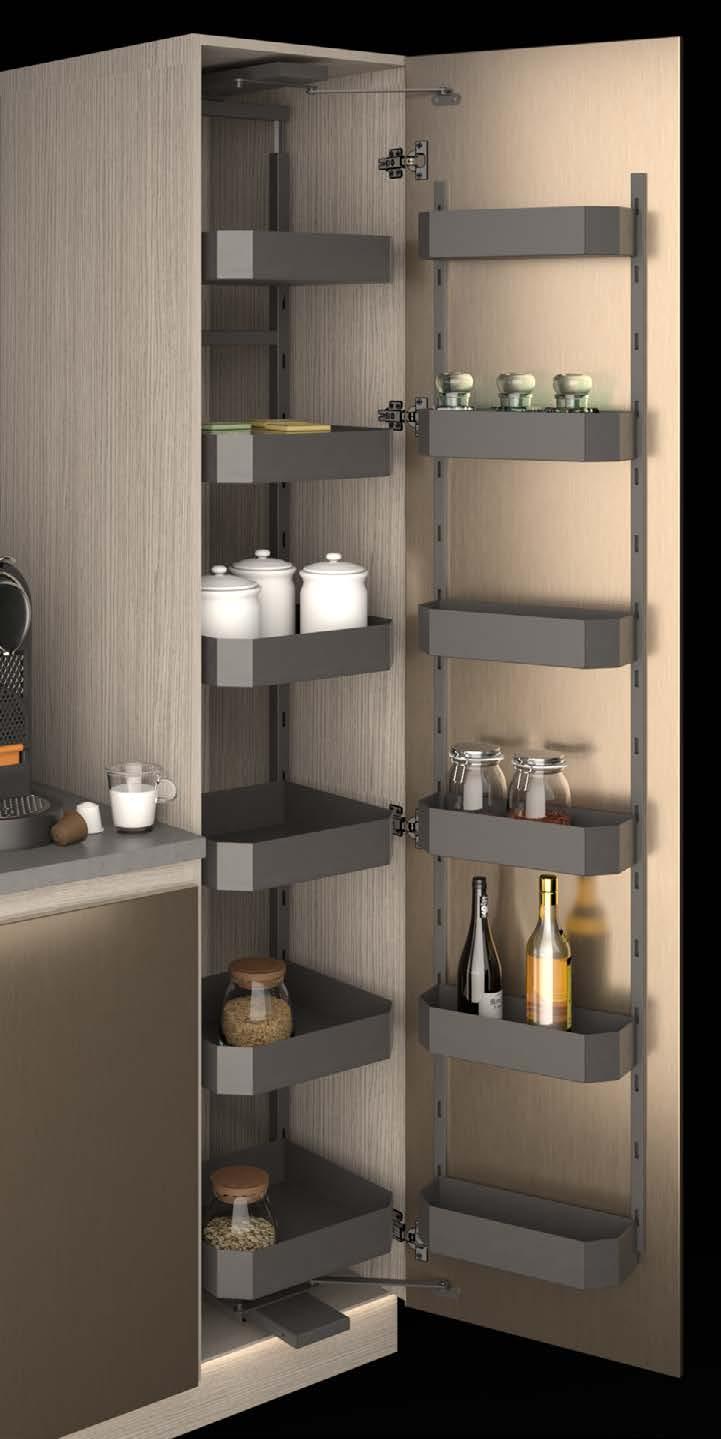

Medidas del módulo basadas en tableros de 15 y 18 mm.

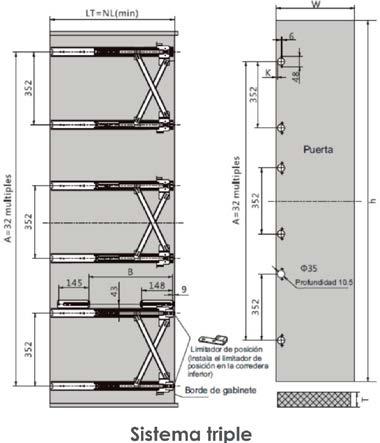

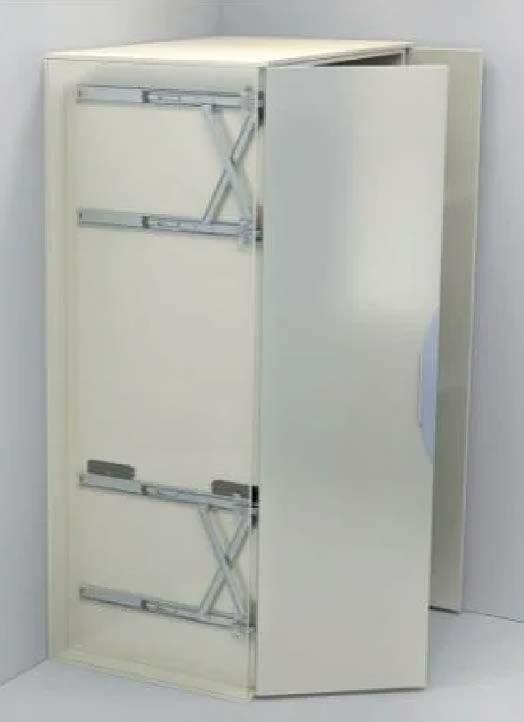

*El sistema funciona para ambos lados, izquierdo y derecho.

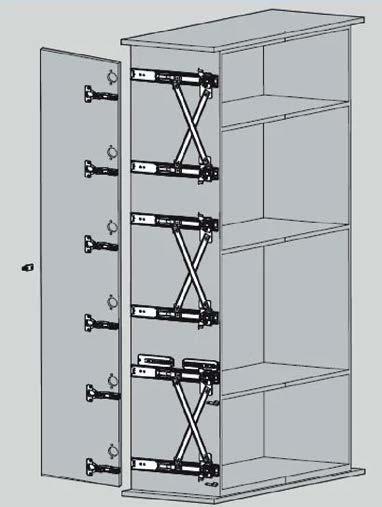

Se recomienda el uso mínimo de 7 bisagras de las referencias HBM897 o HBM997, especiales por su capacidad de carga, si se trabaja con una diferente aumenta el número de bisagras.
*El sistema funciona para ambos lados, izquierdo y derecho.
Se recomienda el uso mínimo de 7 bisagras de las referencias HBM897 o HBM997, especiales por su capacidad de carga, si se trabaja con una diferente aumenta el número de bisagras.
Medidas del módulo basados en tableros de 15mm y 18mm
HSO864-00

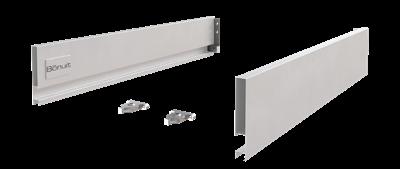

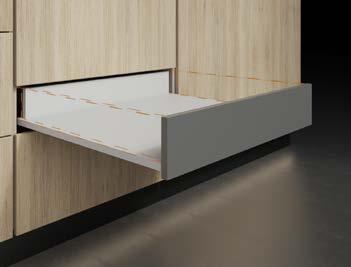

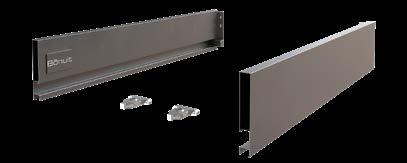

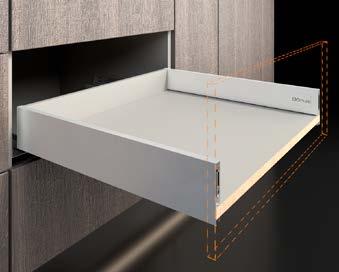

Cajón Bonuit Slim Box
REF: HSC010 - 40/45/50
Material
Acero
Acabado superficial
Pintura electrostática
Altura de costado (H)
Suministro

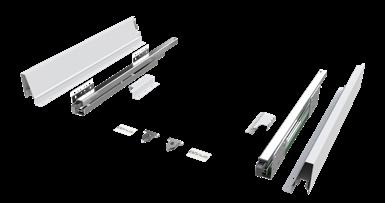

2 costados metálicos 2 enganches frontales con tornillos 2 tapas embellecedoras. Instrucciones de instalación
*Para uso del riel
HRE780-40/45/50
HRE790-40/45/50 no incluidos en el suministro

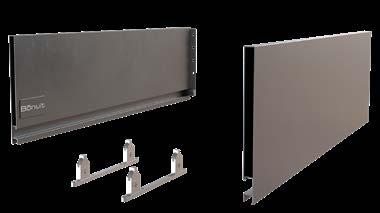

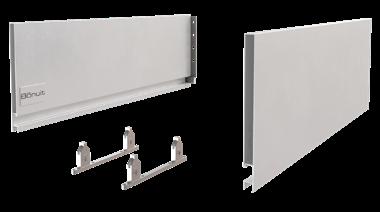

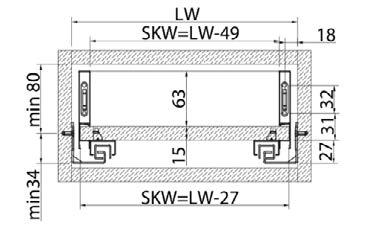

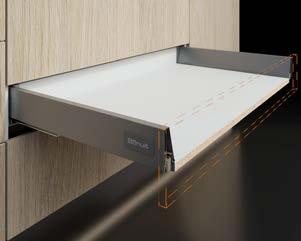

Bonuit Slim Box bajo
SKW: ancho del cajón
LW: vano del mueble
A: Ancho del fondo del cajón: LW - 27mm± 0.5mm
Profundidad del fondo del cajón: Prof. nominal - 20mm
B: Altura del trasera cajón bajo: 63mm
Ancho del trasera: LW - 49mm ± 0.5mm
REF: HSC012 - 40/45/50
Material
Acero
HSC020 - 40/45/50 HSC022 - 40/45/50
Acabado superficial
Pintura electrostática
Altura de costado (H)
148
Suministro
2 costados metálicos 2 enganches frontales con tornillos 2 tapas embellecedoras. Instrucciones de instalación
*Para uso del riel
HRE780-40/45/50
HRE790-40/45/50 no incluidos en el suministro

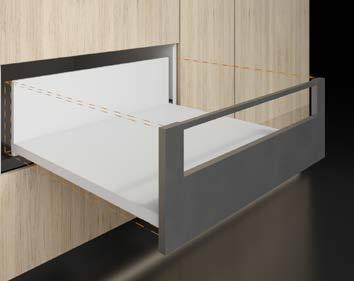

Bonuit Slim Box alto
SKW: ancho del cajón
LW: vano del mueble
A: Ancho del fondo del cajón: LW - 27mm± 0.5mm
Profundidad del fondo del cajón: Prof. nominal - 20mm
2 costados metálicos con vidrio, 2 enganches frontales con tornillos, 2 tapas embellecedoras. Instrucciones de instalación.
Blanco - Gris
Permiten aumentar el espacio útil de almacenamiento
REF: HSC019-60/90
HSC029-60/90
Material
Aluminio / Vidrio
Acabado
Blanco - Gris antracita
Montaje
Para módulo de 600mm y 900mm
Suministro

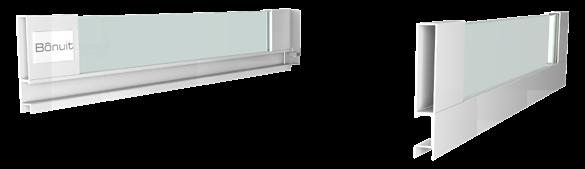

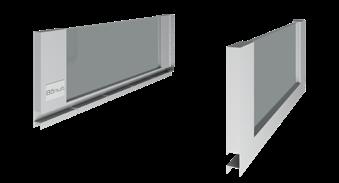

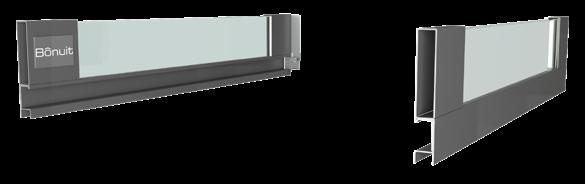

Frontal con vidrio alto
Suministro
2 costados metálicos con vidrio, 2 enganches frontales con tornillos, 2 tapas embellecedoras. Instrucciones de instalación.
Blanco - Gris
Permiten aumentar el espacio útil de almacenamiento
HSC041-40 Blanco
Blanco
HSC041-50 Blanco
HSC042-40
HSC042-45
Gris antracita
Gris antracita
Gris antracita HSC042-50
REF: HSC043-60/90
HSC044-60/90
Material
Aluminio / Vidrio

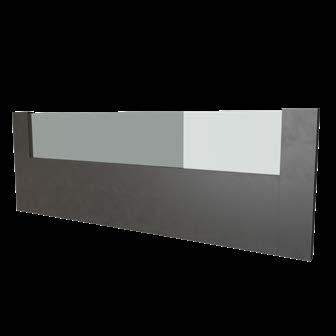

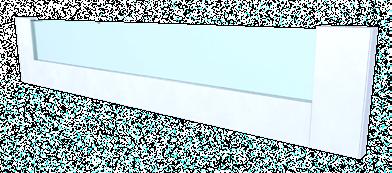

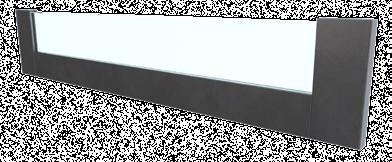

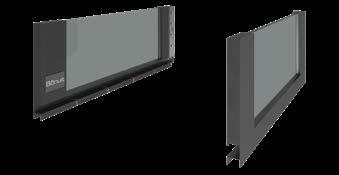

Frontal con vidrio bajo
Acabado
Blanco - Gris antracita
Montaje
Para módulo de 600mm y 900mm
Suministro
1 kit frontal 1 kit frontal
Blanco - Gris
Blanco - Gris
Accesorios para cajón costado metálico Bonuit MAX bajo
REF: HSC007-40/45/50
HSC207-40/45/50
Material
Acero y plástico
Color
Blanco - Gris
Acabado
Pintura electrostática
Suministro
2 barras estabilizadoras,
2 soportes frontales para insertar en el tablero y 2 soportes traseros
REF: HSC005-60/90
HSC205-60/90
Material
Aluminio y plástico
Color
Blanco - Gris
Suministro
1 frontal
Acabado
Pintura electrostática

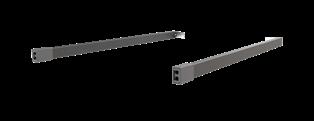

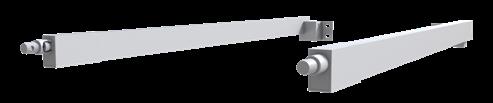

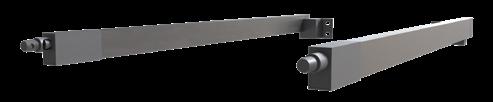

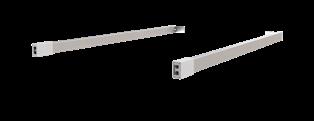

Barras cuadradas estabilizadoras
REF: HSC006-60/90
HSC206-60/90
Material
Aluminio
Color
Blanco - Gris
Suministro
1 frontal
Acabado
Pintura electrostática

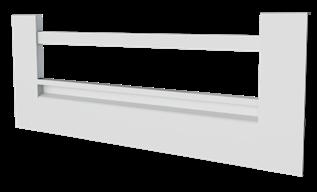

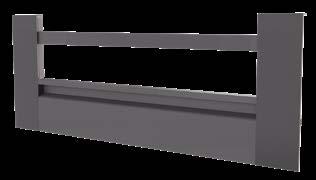

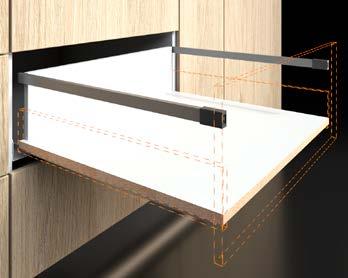

Frontal alto para cajón Bonuit MAX bajo

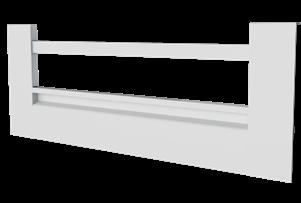

Frontal bajo para cajón Bonuit MAX bajo
Frontal en aluminio con manija incorporada
Blanco - Gris
REF: HSC003-60/90
HSC203-60/90
Aluminio
Acabado superficial
Pintura electrostática blanca y gris antracita
Suministro Material
1 kit frontal

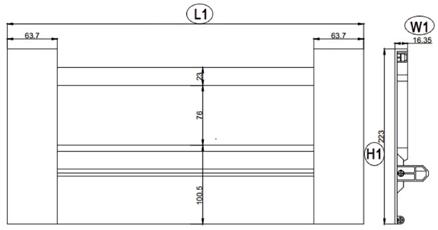

Frontal alto para cajón Bonuit MAX alto

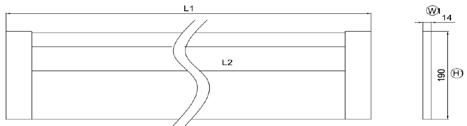

Fórmula de recorte del frontal (L2) L2 = LW - 130 LW = Vano
Para tableros de 15 mm y cajones de 500 mm de profundidad
HSC003-60
HSC003-90
HSC203-60 Blanco - Gris
HSC203-90
HSC005-60
HSC005-90
HSC205-60
HSC205-90
Ancho del módulo
Referencia 600
HSC006-60
HSC206-60
HSC206-90
Fórmula de recorte de la barra (L1) L1 = LW - 110
Fórmula de recorte del frontal (L2) L2 = LW - 130 LW = Vano
* Requiere barras cuadradas estabilizadoras HSC007 - HSC207 instaladas a 183 mm de altura
*Para tablero de 15mm de espesor
Para módulos de 600 y 900 mm
*Para tablero de 15mm de espesor
*Fórmula de recorte del frontal L2 = LW - 130 mm
*Fórmula de recorte de la barra L1 = LW - 110 mm
HSC007-40 HSC207-40
HSC006-60 HSC206-60

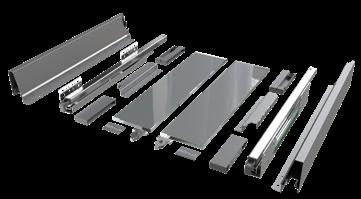

Cajón Bonuit MAX
REF: HSC002-40/45/50
HSC202-40/45/50
Material
Acero y vidrio
Color
Blanco - Gris
Acabado
Pintura electrostática
Capacidad de carga
30 kg
Suministro
1 par de rieles,
2 costados metálicos, 2 vidrios para laterales, 2 platinas para ensamble de parte trasera, 2 enganches frontales con tornillos y 2 tapas embellecedoras
Instrucciones de instalación
REF: HSC001-40/45/50
HSC200-40/45/50
Material
Acero
Color
Blanco - Gris
Acabado
Pintura electrostática
Capacidad de carga
30 kg
Suministro
1 par de rieles, 2 costados metálicos, 2 platinas para ensamble de parte trasera, 2 enganches frontales con tornillos y 2 tapas embellecedoras. Instrucciones de instalación

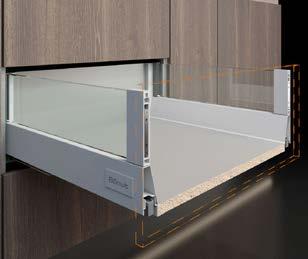

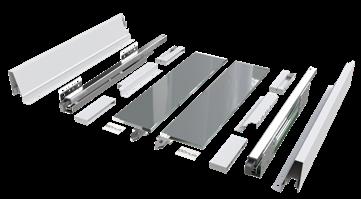

Cajón Bonuit MAX alto con vidrio
Dimensiones de instalación: Cajón alto costado en vidrio
Con extensor de altura medio. REF: HSC002-50 Largo
Cálculo del fondo y la trasera del cajón bajo – Tableros de15mm
LW: Vano interno del mueble

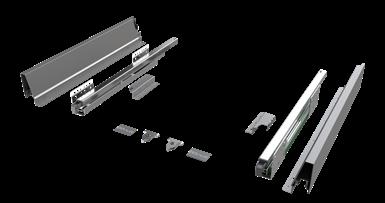

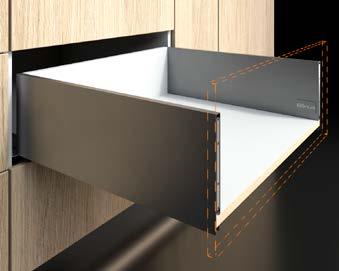

Cajón Bonuit MAX bajo
Blanco - Gris
Cálculo del fondo y la trasera del cajón bajo – tableros de 15mm
LW: Vano interno del mueble
Se puede diseñar el cajón con el ancho que se desee

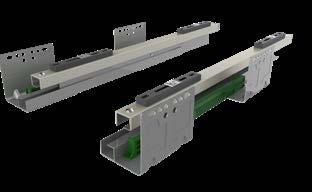

Esta corredera de extensión total soporta cargas de hasta 30kg, (incluyendo el peso del cajón) suministrando una excelente estabilidad, un suave y silencioso deslizamiento.
Fácil instalación y desmontaje de los paneles para facilitar el proceso de limpieza.
Dimensiones de instalación: Cajón bajo A. B.
Ancho del fondo del cajón = LW-75mm±0.5
Profundidad del fondo del cajón = Profundidad nominal-10mm
Altura de la trasera cajón bajo = 68mm
Ancho de la trasera = LW - 87mm±0.5
Sin extensor de altura. REF: HSC001-50
Accesorios para costados metálicos
REF: HSC125-02 HSC126-02
Material
Polipropileno
Color
Blanco Gris
REF: HSC182-50 HSC183-50
Material
Plástico y acero 201

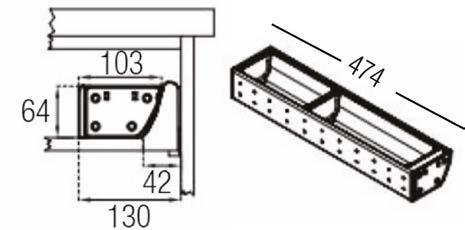

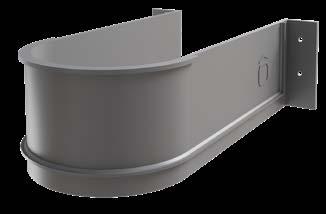

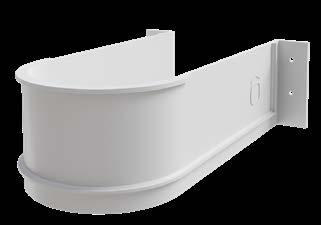

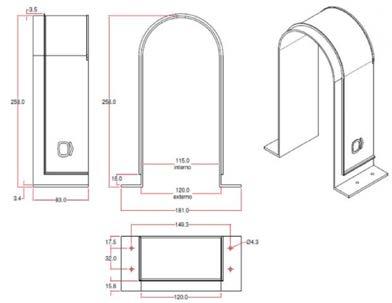

Accesorio en “U” blanco o gris para bajo fregadero

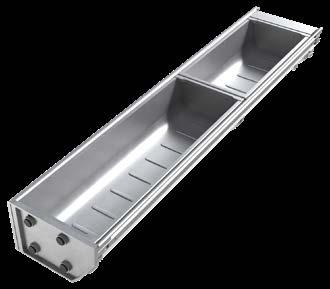

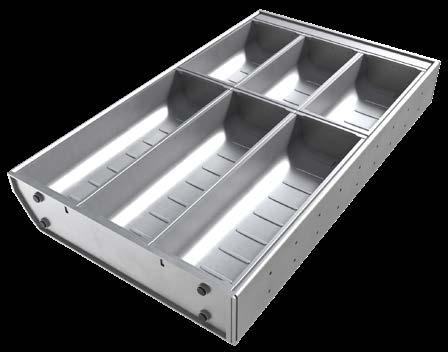

Cubertero para cajones
Cubertero en acero 201 para cajones de 500 mm de profundidad
Acero 201
Color Acabado
Gris

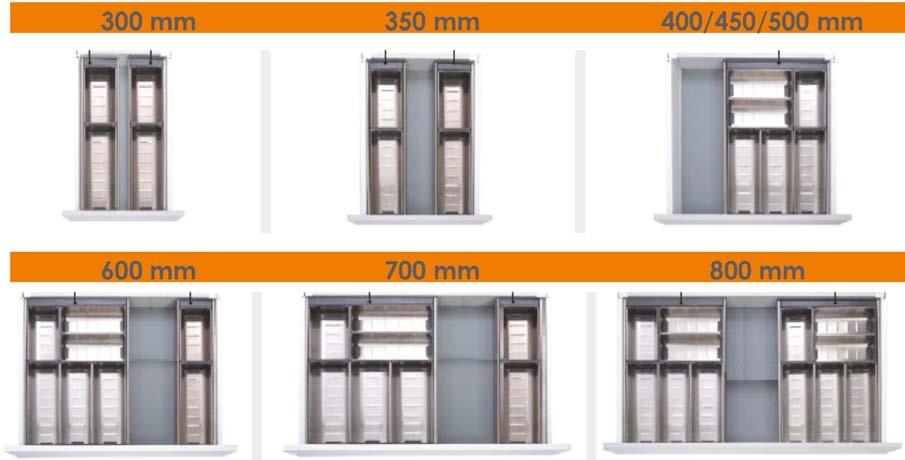

Referencia Medida del herraje(mm)
103 280 474 474 64 64
Ejemplos de composiciones HSC182 - HSC183:
HSC126-02
Accesorios para costados metálicos
REF: HSC930-40/45
Material
Aluminio
Acabado
Gris antracita
Suministro
1 sistema de separación.

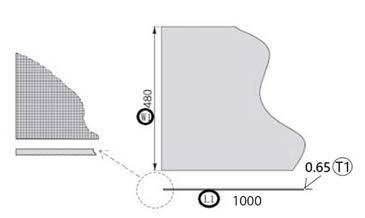

REF: HSC900-00
Material
EVA (Etileno acetato de vinilo)
Acabado
Gris antracita
Suministro
Metro lineal
Sistema de separaciones en aluminio

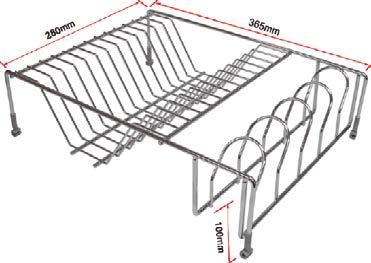

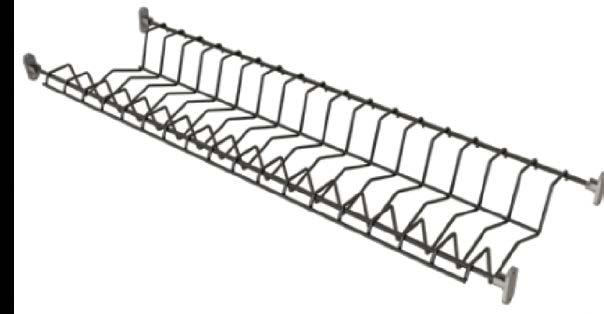

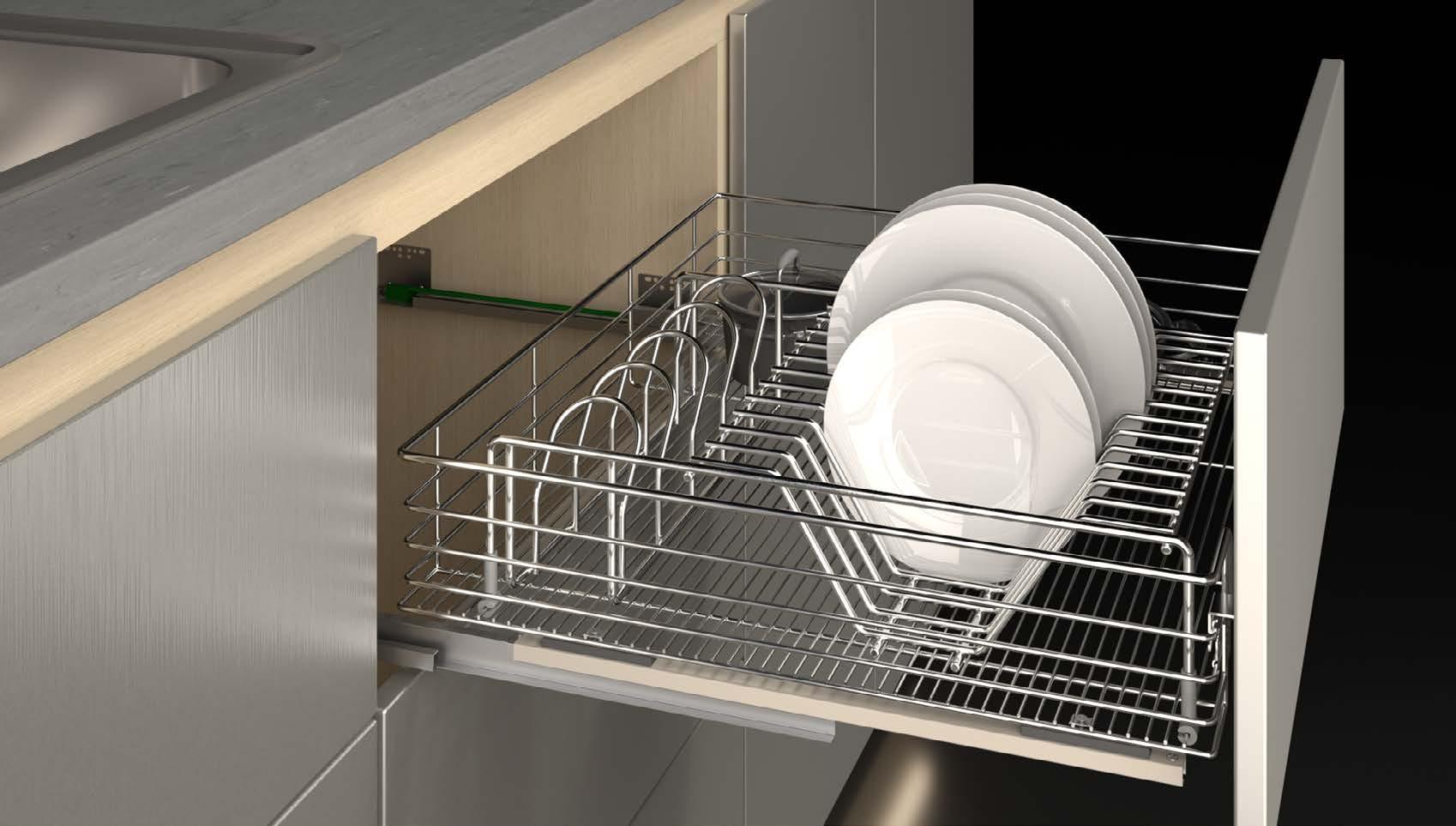

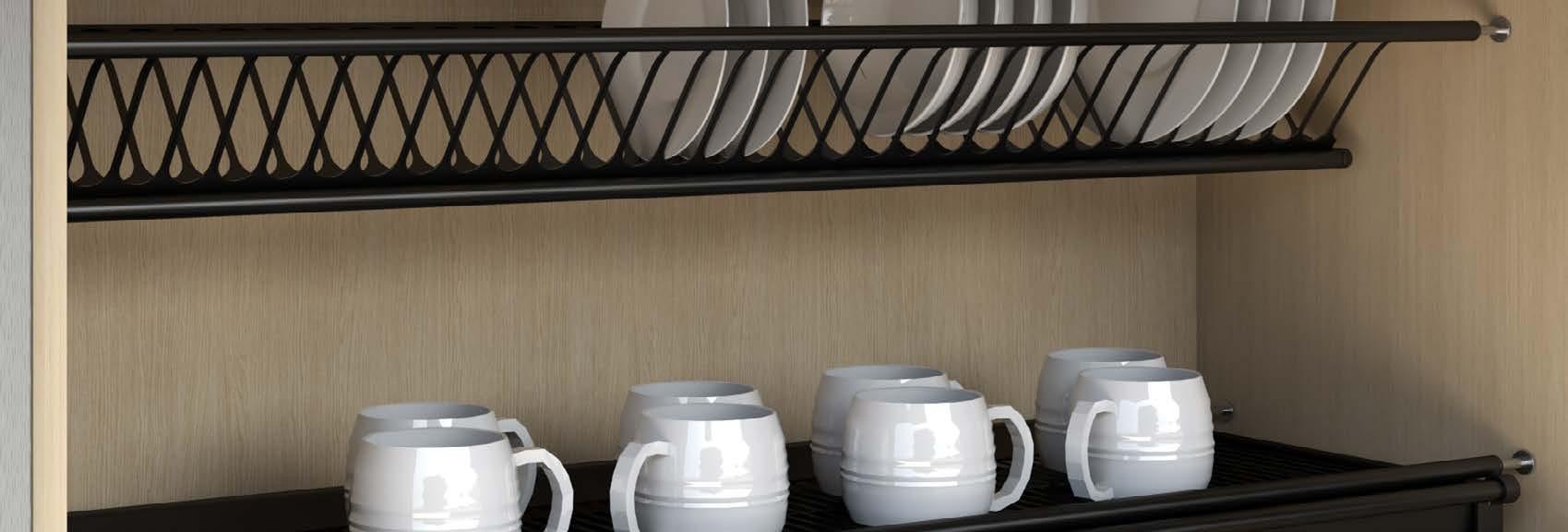

REF: HSC437-00 Portaplatos extensible
Material
Acero 201 y plástico
Color
Gris

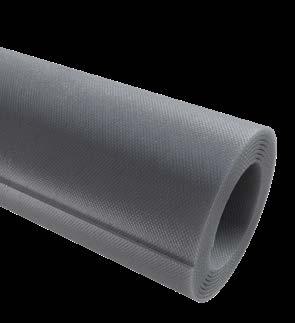

Esterilla antideslizante
REF: HSC901-02
Material
Plástico
Acabado superficial
Gris antracita
Suministro
1 cubertero

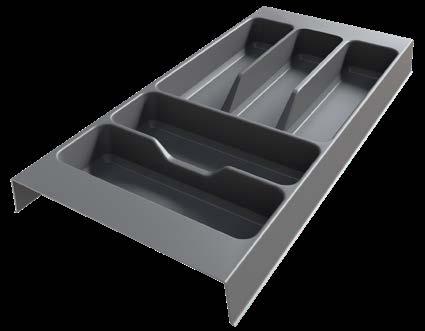

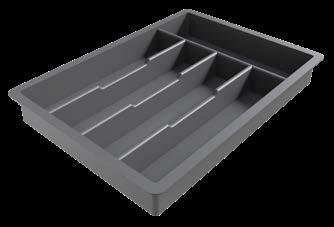

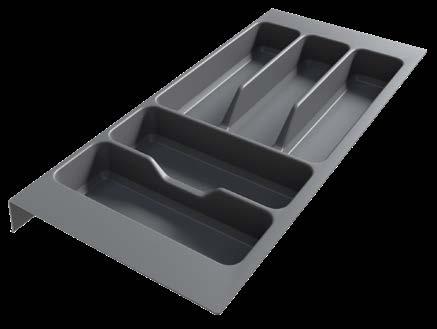

Cubertero plástico
REF: HSC902-02
Material
Plástico
Acabado superficial
Gris antracita
Dimensiones
Ancho mínimo: 335
Ancho máximo: 535
Suministro
1 cubertero
Cubertero expansible
Accesorios para costados metálicos
REF: HSC910-40/45/50/60/80/90

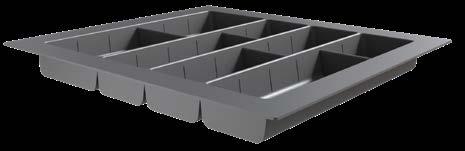

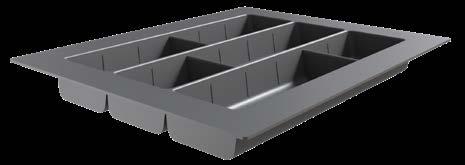

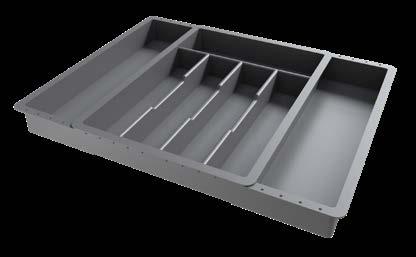

Cubertero plástico serie A2
Material
Plástico
Gris
Suministro
1 cubertero con separaciones.
Aplicación Acabado
Para cajones de 500 mm de profundidad
HSC910-40
Accesorios para costados metálicos
REF: HSC910-00/01
Material
Plástico
Acabado
Gris
Suministro
1 divisor

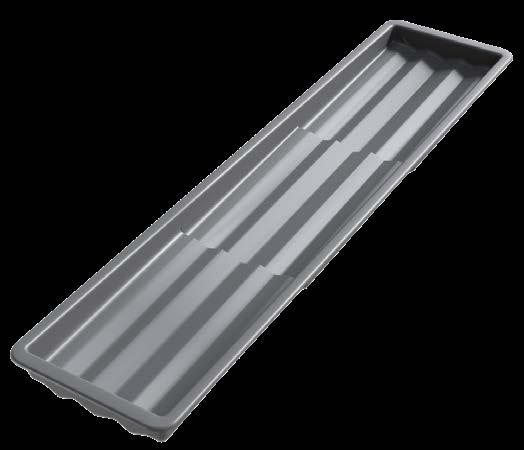

División de cubertero serie A2
REF: HSC920-30
Material
Plástico ABS
Acabado
Gris antracita
Suministro
1 cubertero

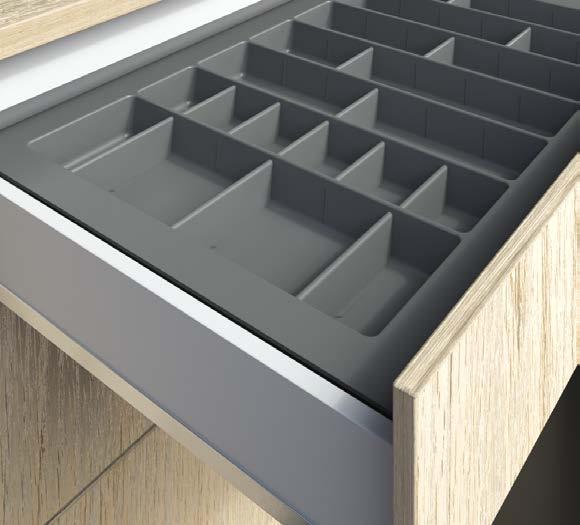

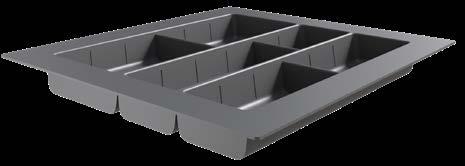

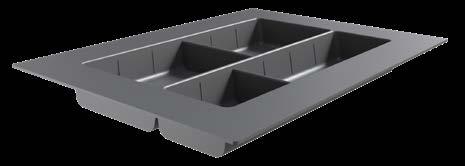

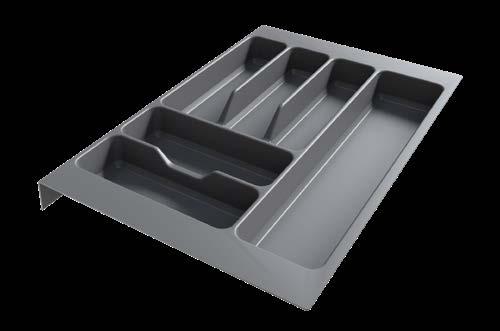

Cubertero ABS serie A5
REF: HSC920-30A
Material
Plástico ABS
Acabado
Gris antracita
Suministro
1 cubertero
Cubertero ABS serie A5
REF: HSC920-40
Material
Plástico ABS
Acabado
Gris antracita
Suministro
1 cubertero
Cubertero ABS serie A5
HSC910-00
HSC920-30A
HSC920-30
HSC920-40
Accesorios para costados metálicos
REF: HSC920-25

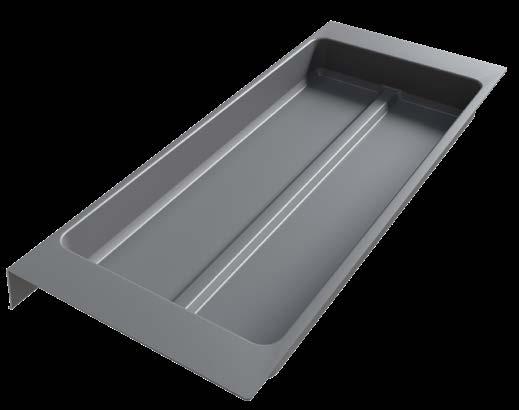

Cubertero ABS serie A5
Material
Plástico ABS
Acabado
Gris antracita
Suministro
1 cubertero
REF: HSC920-10
Estante para especias
Nota: Ideal para aplicación en el cubertero HSC920-25 y HSC920-40
Material
Plástico ABS
Acabado
Gris antracita
Suministro
1 cubertero
HSC920-25
HSC920-10
Canastas, tornos y esquineros
REF: HSO855-00V
Material
Acero
Acabado
Graffito - vidrio
Capacidad de carga
8 kg por canasta
Medida del herraje
610 x 480 x 620 mm
Medida del módulo
800 x 550 x 650
HSO855-00V
REF: HSO855-00G
Material
Acero
Acabado
Graffito
Capacidad de carga
8 kg por canasta
Medida del herraje
610 x 480 x 620 mm
Medida del módulo
800 x 550 x 650
HSO855-00G
REF: HSO837-01
HSO837-02
Material
Acero y Tablero MDF melamínico RH Antideslizante
Acabado
Pintura electrostática
Capacidad de carga
13 kg por bandeja
Medida del herraje
830 x 440 x (550-750) mm
Medida del módulo
900 x 550 x (600-800) mm

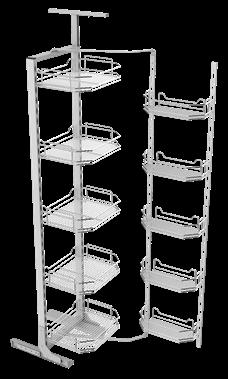

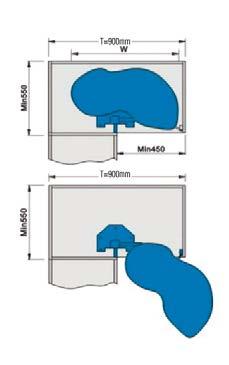

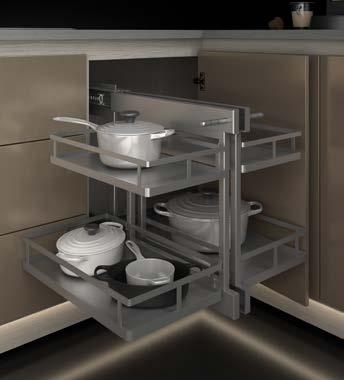

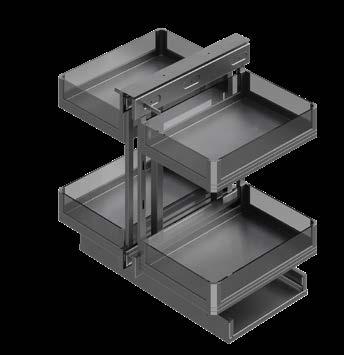

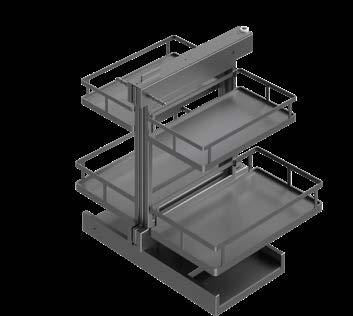

Canasta esquina mágica en vidrio
Suministro: 1 esquina mágica de 4 bandejas

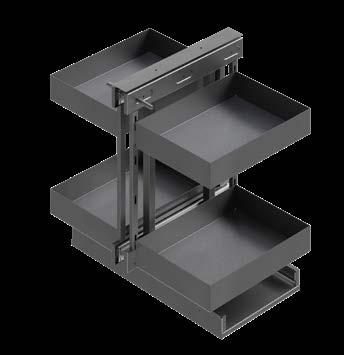

Canasta mágica esquinera graffito
Suministro: 1 esquina mágica de 4 bandejas

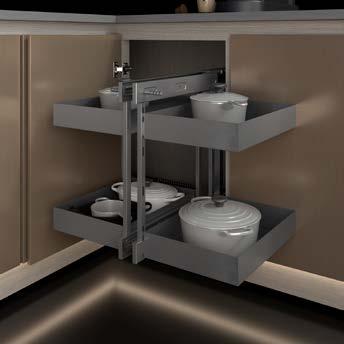

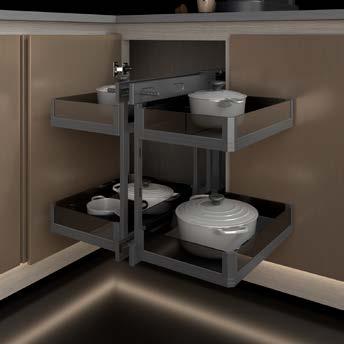

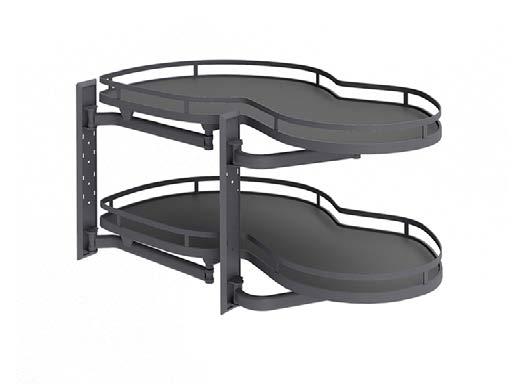

Esquina mágica en ocho. Gris antracita
Suministro: 1 esquina mágica con 2 bandejas y 2 pistones neumáticos.
REF: HSO857-02
Material
Acero y tablero melamínico RH
Acabado
Pintura electrostática gris antracita
Capacidad de carga
25 kg
Medida del herraje
660 x 515 x 600 mm
Medida del módulo
800 x 550 x 780 mm

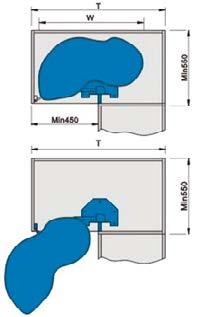

Canasta mágica esquinera
Cierre suave
Suministro: 1 esquina mágica con 4 bandejas
*Funciona como módulo derecho e izquierdo
*Puerta mínima de 450 mm
*Seguir detalladamente el manual de instalación para su montaje
*Desplazamiento lento en apertura y cierre
*Solo incluye el herraje
HSO857-02
Canastas, tornos y esquineros
REF: HSO836-01 HSO836-02
Material
Acero y Tablero MDF melamínico
RH
Acabado
Cromo - Pintura electrostática
Capacidad de carga
13 kg por bandeja
Medida del herraje
785 x 468 x (600-730) mm
Medida del módulo
900 x 550 x (630-766) mm
Esquina mágica en ocho derecha izquierda
Suministro: 1 esquina mágica con 2 bandejas.

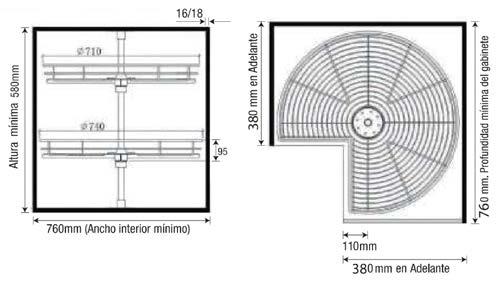

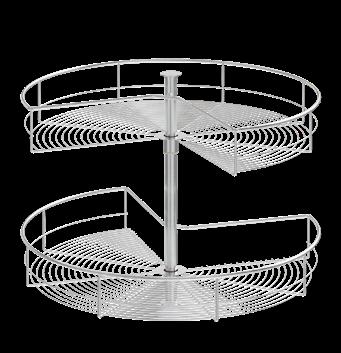

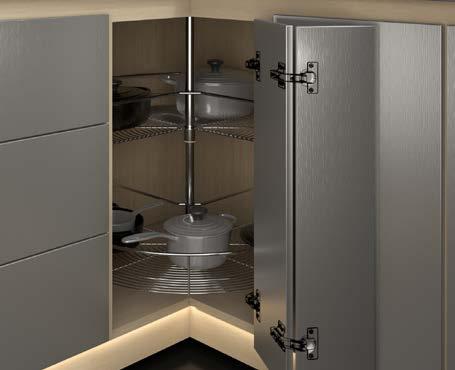

REF: HSO247-00 Torno esquinero 270°
Material
Acero
Acabado
Cromado
Capacidad de carga
5 kg por nivel
Medida del herraje
Ø 710x (550-810)mm
Medida del módulo
760 x 760 (580-846) mm
HSO247-00
Suministro: 1 torno de 2 canastas.

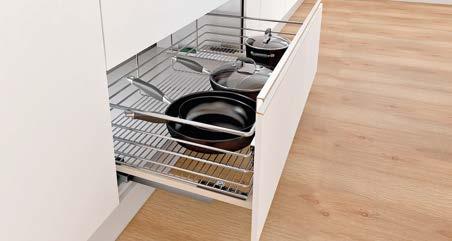

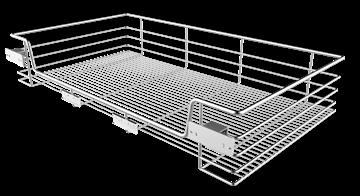

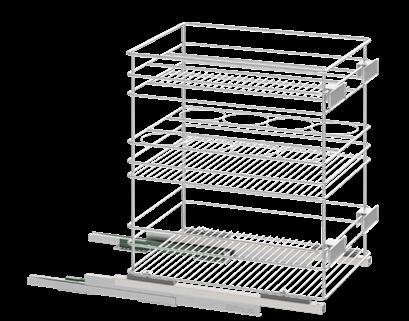

REF: HSO194 -R Canastas caceroleras H15
Material
Acero
Acabado
Cromado
Capacidad de carga
35 kg
HSO194-40
Esquina derecha
HSO836-01 HSO836-02
Esquina izquierda HSO836-02
*Se guarda hacia el lado izquierdo *Se guarda hacia el lado derecho HSO836-01
*Puerta mínima de 350 mm
*Seguir detalladamente el manual de instalación para su montaje
*Solo incluye el herraje
Suministro: 1 canasta, 4 enganches frontales y 1 par de rieles montaje al lateral cierre lento.
*Solo incluye el herraje
Incluye enganche para pegar frente melamínico
Canastas, tornos y esquineros

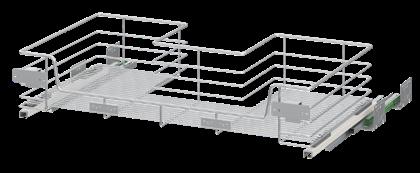

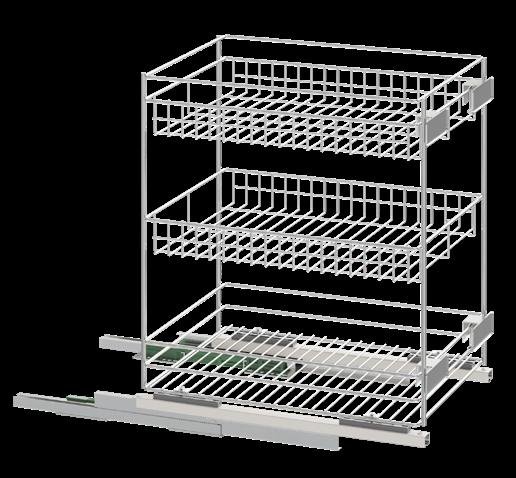

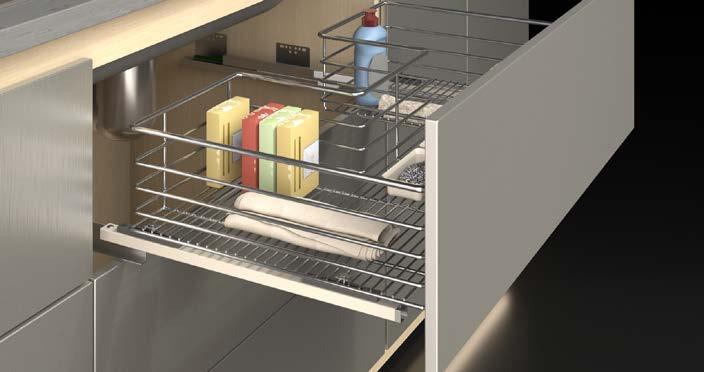

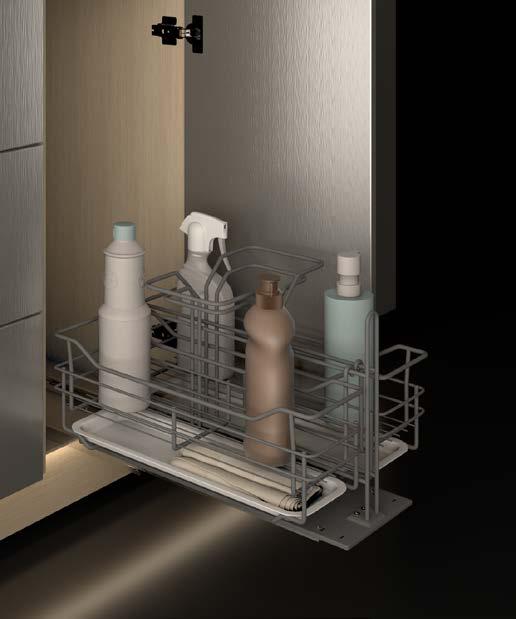

REF: HSO228-90R Bajo fregadero
Material
Acero
Acabado
Cromado
Capacidad de carga
35 kg
Suministro: 1 bajo fregadero, 4 enganches frontales y 1 par de rieles montaje al lateral cierre lento.
Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa)
800
Incluye enganche para pegar frente melamínico
*Solo incluye el herraje
REF: HSO266-15R
Material
Acero
Acabado
Cromado
Capacidad de carga
35 kg

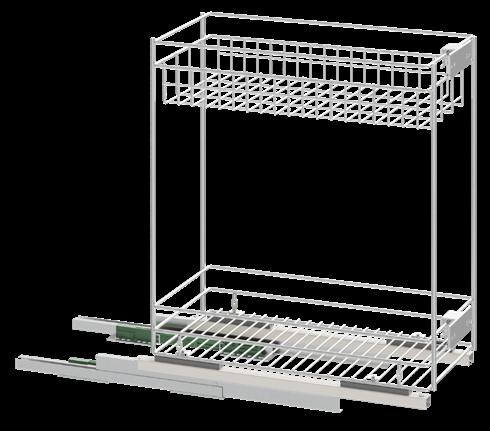

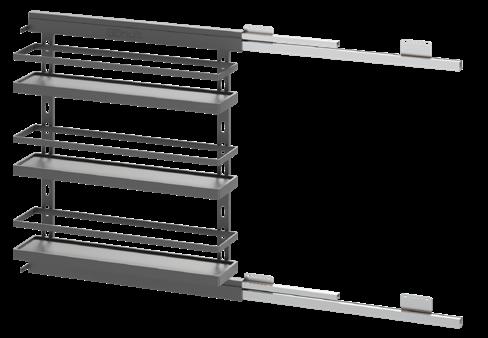

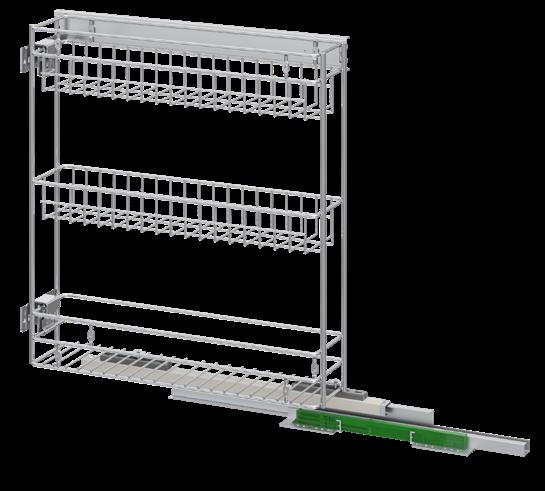

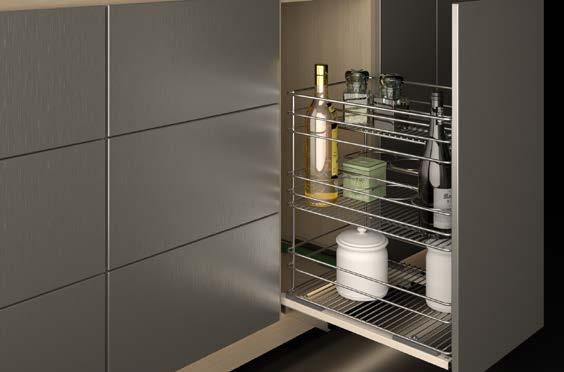

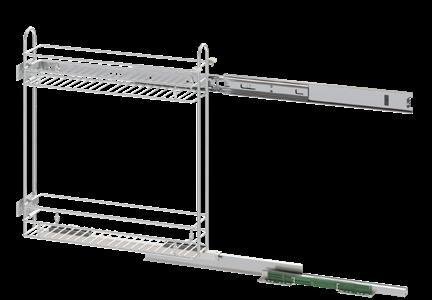

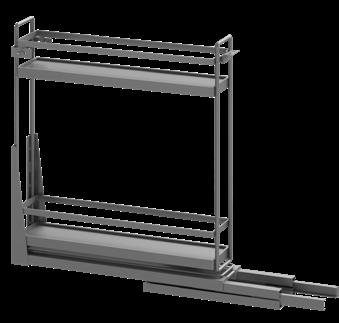

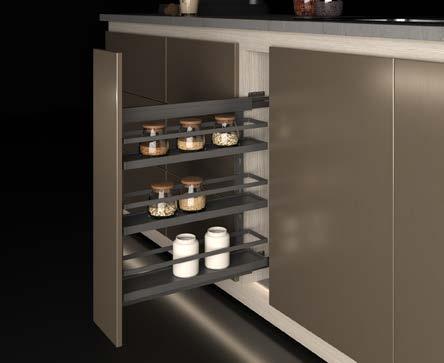

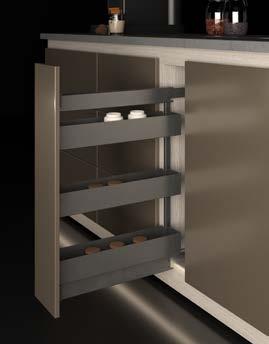

Canasta botellero 2 niveles. Módulo 150 mm
Suministro: 1 botellero, 2 enganches frontales, 1 riel montaje lateral y 1 riel montaje bajo cierrelento.
REF: HSO381-40R
Material
Acero
Acabado
Cromado
Capacidad de carga
35 kg
Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa)
Incluye enganche para pegar frente melamínico
*Solo incluye el herraje

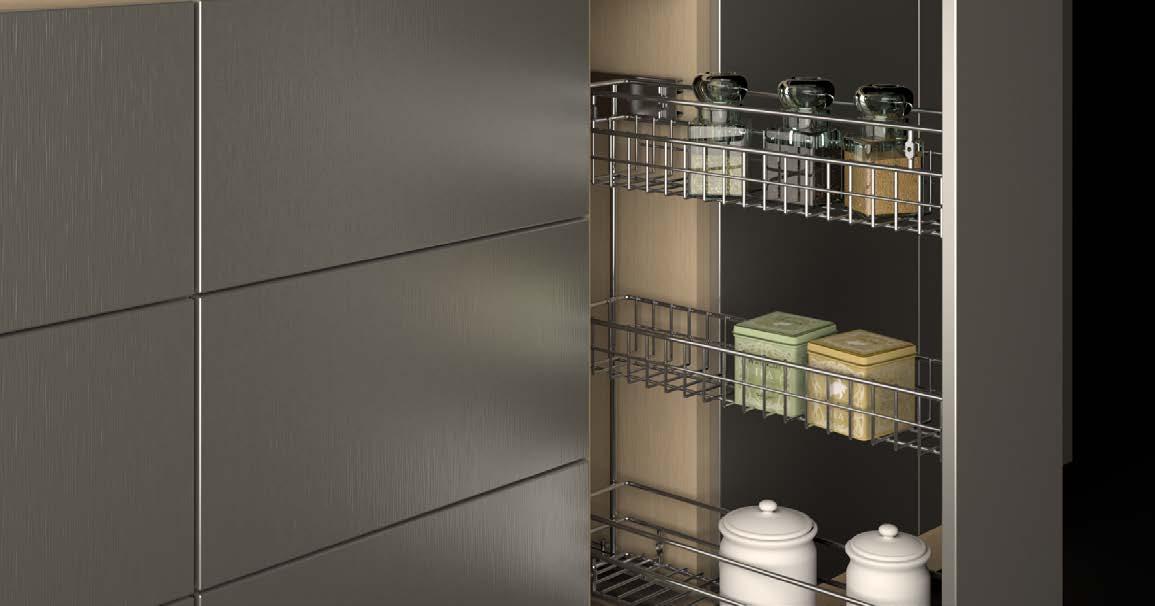

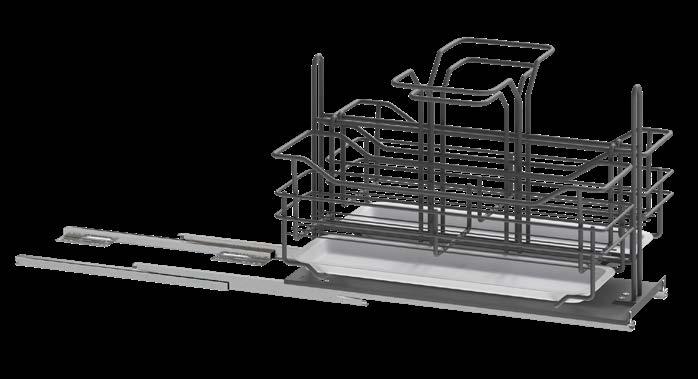

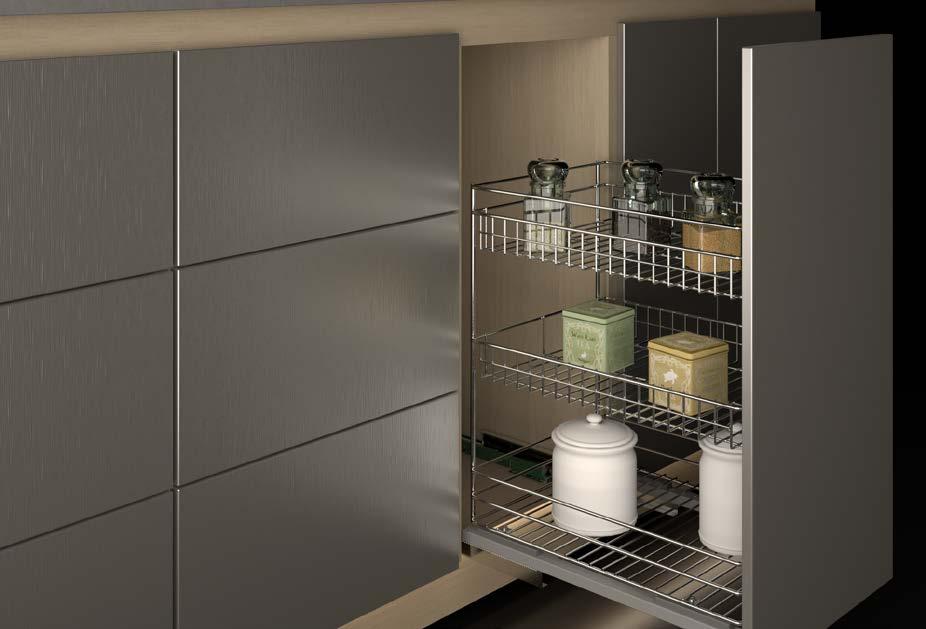

Canasta multiusos. Módulo de 400mm
Suministro: 1 canasta multiusos 4 enganches frontales y 1 par de rieles para canastas montaje al piso cierre lento.

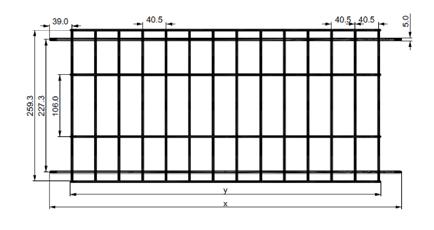

Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa)
